Recht boren

Maar nu de grote vraag; waar is het tooltje voor?
Het lijkt op een haakse kraspen of zo.
Groet, Ruud.

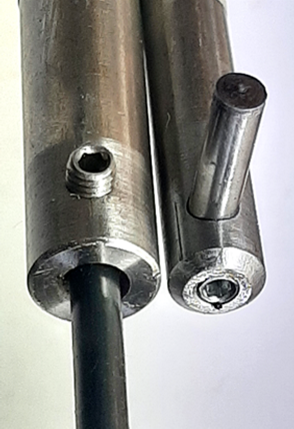

Tooltje?

Zo lijkt het inderdaad een haakse kraspen.
Nee de pen kan er uit en er kan iets anders in Ruud.
Mogelijk heb jij zo'n ding een keer nodig.
Kotterkopje, freeskopje etc.

Het was een testje om te ervaren
hoe het gaat een lange schroefdraad
door de RVS schacht te maken
en te zien hoe de bout klemt.
En dat zie ik als gelukt.


© foto's w.p. 1-2022

Dus nu heb ik alvast keuze uit drie mogelijkheden.
Een vierde variant zou ook nog kunnen.


Veel modelbouwplezier,
Willum



Tandwielen maken


http://maakeenstijd.nl/2013/05/29/tandwiel-freesmachines-en-toebehoren/


Schuine tanden freezen van Delrin

Discussie in 'Stoom techniek' gestart door Johnnyploeg, 13 feb 2017.


modul frezen
Discussie in 'Stoom techniek' gestart door vasili, 23 jan 2009.

Vraag over draaibank: Craftsman, model 101.21400 - 6” swing
Discussie in 'Stoom techniek' gestart door Piet G, 1 feb 2017.


Modulus (tandwielen) - Wikipedia
https://nl.wikipedia.org › wiki › Mod...

Hier op het forum is al van alles te vinden over tanden maken.

Willum



Interessant voer !!

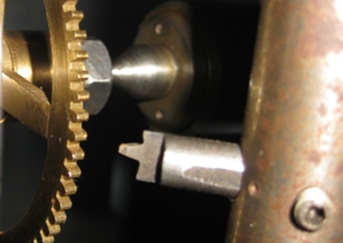

Ik kende alleen de modulefrezen, de toepassing van tandwielen maken met een slagbeitel kende ik niet.
Maar hoe bepaal je de vorm en de grote van de slagbeitel?
Groet, Ruud.



Tandwielen

Maar hoe bepaal je de vorm en de grote van de slagbeitel?
Ik denk dat Dirk
hier een goed en passend antwoord kan geven
hij had immers aandeel in:
Schuine tanden freezen van Delrin
Discussie in 'Stoom techniek' gestart door Johnnyploeg, 13 feb 2017.
Topic volgen

Ik zeg,
in de tandvorm slijpen
die het tandwiel moet krijgen.
Vaak heb je een voorbeeld tandwiel
waar je dan ook op en in kunt passen.

Willum



Maken tandvorm.
Ik heb in het verleden veel grote tandwielen ingekocht.
Deze hadden de evolvente handvorm, zie : https://www.verspanersforum.nl/kennis/artikelen/vertanden/
Vele werden vaak gemaakt bij het bedrijf van de volgende video, maar dan door de afwikkel methode.
De frees heeft een rechte vertanding, maar door het draaien van het werkstuk tijdens het verspanen, krijgt de tand de evolvente vorm.
https://www.vanderwegen.com/en/about#videos
Veel lees en kijk plezier. Henk



Schroefdraad opschonen.

Deze schroefdraad was beschadigd.
De wartelmoer wilde er niet meer op.
Draad nasnijden en testen.
Moer opgeschoond en past weer.
Tevens twee onderlegringen gemaakt.

© foto's w.p. 1-2022 Schotdoorvoer/dubbelnippel.

Altijd als het ook maar even kan
een meedraaiende tegencenter gebruiken
om de beiteldruk op te vangen.

Veel modelbouwplezier,
Willum



Mooi werk, opzuiveren van de draad van een schotdoorvoer.
Nog mooier, de draadsnijbeitel, mes afsteekbeitel, en kort ingespannen ter voorkoming van zijdelingse verbuiging.
Ik ga de mijne, HBM 12,75 mm Afsteekhouder met HSS mes | HBM Machines (hbm-machines.com)
ook aanpassen.
De achterkant van het mes ga ik slijpen onder 60° en als kaliber voor de juiste hoek en haaksheid kan ik een M10 of M12 tap gebruiken.
Bij gebruik als draadbeitel even omdraaien in de houder.
Ik ga geen draadspoedmeter gebruiken, deze geeft de spoed en geen zuivere hoek, verder het handige plaatje om de draadbeitel op het werkstuk in te stellen heb ik niet.
Doorgeven van kennis. Bedankt Henk.



Draadsnijden

Altijd alles zo kort als mogelijk inspannen.
Het mes is ook weer een stuk zaagblad.
Twee keer geslepen 30 graden links, 30 graden rechts.
Vaak zijn mijn snijplaten aan beide uiteinden geslepen.

Draadmeter gebruik ik alleen als eerste indicatie welke draad.
Mes 90 graden op de schroefdraad zetten doe ik met een gewone lineaal.
Voorkant drieklauw, zijkant draadbeitel daartussen het lineaal.
Het geheel moet naadloos sluiten.

Soms (bij glad en onbewerkt materiaal) gebruik ik een klein blokhaak.
De diameter van de draad is maar bijzaak.

Handige plaatjes heb ik liggen, maar gebruik ze niet.
De door jouw aangewezen draadbeitelhouder is inderdaad een stabiele.
Geen zijdelingse verschuiving.
Houders met een kort vasthoudplaatje en een schroef geven verschuiving van de beitelplaat.

Nu we het het toch hebben over draadsnijden:
Ik heb alle materialen liggen om een draadsnij revolver te maken.
Deze revolver gaat bij retourloop naar boven uit de draad in wording.
Je hoeft dus niet de beitel terug te draaien uit de spoed.
Sta je voor het werkstuk voor de volgende gang,
klap je de beitel weer naar onder en geeft aanzet bij.
Snijden maar.


Zover over draadsnijden.

Veel modelbouwplezier,
Willum



Draadsnijden

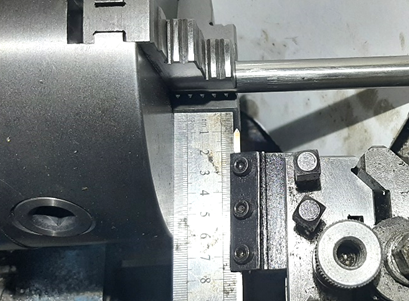

Beitelhoek inrichten
De beitelhoek is hier altijd 90 graden.
Dat is handig:


© 3 foto's w.p. 1-2022

Veel modelbouwplezier,
Willum



Ik probeer me voor te stellen hoe dat werkt? Als je deze revolver klaar hebt, zou ik graag wat foto’s zien.
Alvast bedankt

Jeroen



Zo'n draadsnijrevolver lijkt me een heel handig ding!
@willum: heb je er een tekening / schets van?
Ik houd me aanbevolen en alvast bedankt!



Schroefdraad revolver

Heb je er een tekening / schets van?

Nee vaak maak ik geen tekening.
Ik heb een klad op papier
of zelfs dat niet.

Ik heb een tijdje geleden een opleiding gedaan,
Die mooie kloppende werktekening maak je achteraf.
Dat is makkelijk en exact.
Je hebt immers je werkstuk als voorbeeld.

Toch voor jouw maar even een klad gemaakt Mallegat,

© 2 foto's w.p. 1-2022


De revolver,
het is een ronde schijf
met een draaipunt
een handel met aanslag
en een toolbit 60 graden geslepen als draadbeitel.

De ronde schijf met toolbit klap je handmatig naar boven weg bij retour.
Ga je voor de volgende gang zet je enkel tienden de toolbit/draadbeitel naar voren.
Dit doe je zo vaak tot de draad op diepte is.

Zover over draadsnijden.

Veel modelbouwplezier,
Willum



Bedankt voor de schets!
Is simpeler van opzet dan ik dacht.



Schroefdraad revolver

Waarom makkelijk als het ook moeilijk kan?
Quatsch/onzin.

Heb vanmiddag nog even wat draaiwerk gedaan.

© 2 foto's w.p. 1-2022

Links de voorkant. Rechts de achterkant van de revolver.
Nu nog het verzonken boutgat voor de centerschroef.
Dan het gat boren voor de toolbit-beitel met vastzetschroef.
Verder moet er nog een bedieningshandel aangezet worden.
Het ding moet enorm simpel blijven.

Morgen of zo, weer verder.


Veel modelbouwplezier,
Willum



Ik blijf dit nog even volgen (ik kijk overigens alles in deze forum groep), erg leerzaam.
Misschien als ik er meer van zie dat ik hem snap !!
Tooltjes zijn leuk en kunnen handig zijn.
Groet, Ruud.



Schroefdraad revolver

Misschien als ik er meer van zie dat ik hem snap !!
Jij gaat mij toch niet wijsmaken dat jij dat niet snapt?
Maak dat de kat wijs....

© foto w.p. 1-2022

Tooltjes worden gemaakt om handig te zijn.
Veel modelbouwplezier,
Willum



Ik heb wel een idee hoe het moet gaan werken, maar misschien kom jij weer met iets uit de hoge hoed.
Je hebt mij al wel meer verrast met handige tools.

We gaan het zien, hoop ik !!

Groet, Ruud.

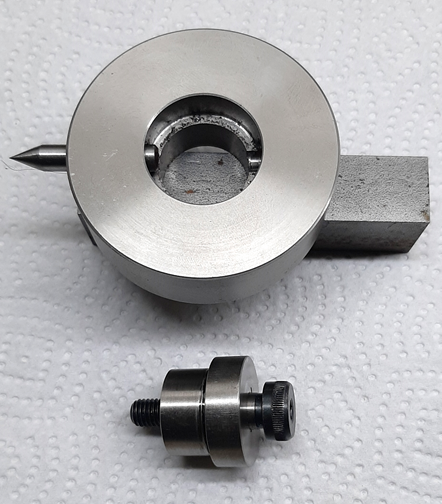

Schroefdraad revolver


© 2 foto's w.p. 1-2022

Toch nog maar even de werkplaats in,
De gaten geboord voor de draaibeitel.
Links een 7mm rechts een 8mm.
Inbus borgmoer voor het tooltbit kan ook geplaatst worden.
De RVS schijf-revolver kan nu op de houder gemaakt worden.
Draadbeitel slijp ik straks 60 graden in deze revolver.

Moet nog even kijken hoe ik de beitelhoek kan vastzetten en ook fijn instellen.
Het idee is er al.

Veel modelbouwplezier,
Willum



Gaten boren op de draaibank

Ik heb nog geen freesbankje, dus doe ik het vaak op deze manier.

© 2 foto's w.p. 1-2022

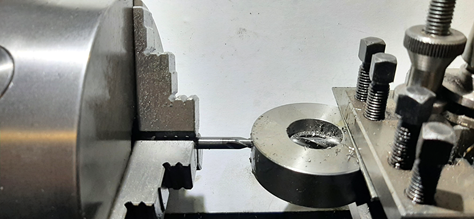

Dit is de schijf van de draadsnijrevolver.

Boorhoogte aftekenen op de schijf.
Krasnaald in drieklauw en hoogte instellen,
Centrum zoeken,

Centerboren,

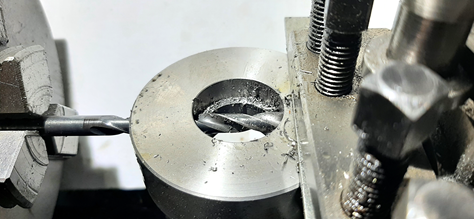

6mm voorboren
7mm schoonboren
Poetsen met een machine ruimer
Tegenoverliggende gat met de 7mm boor doorboren
Eerste 7mm gat opboren naar 8mm
Poetsen met een machine ruimer
Beide gaten zijn klaar.

Het boren kan mooi gelijkmatig met de voeding.


Men moet zich weten te behelpen.
Veel modelbouwplezier,
Willum

Mijn klauwen hebben averij opgelopen,
Foei.
Snel iets aan doen.
