Recht boren

Discussie in 'Stoom techniek' gestart door teun winkel, 11 aug 2019.

  1. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.588
    Locatie:
    noord-limburg
    V-snaren
    Snaren voor mijn draaibank.
    Enorme keuze in drijfriemen.
    En veel meer.

    Veel modelbouwplezier,
    Willum

    Potter vindt dit leuk.
  2. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.588
    Locatie:
    noord-limburg
    Boren slijpen

    Vandaag nog een paar boren in eigendom genomen.
    Niet een slechte boor zat erbij.
    Wel meerdere met afgejakkerde schacht en slecht herslepen.
    Een enkele met een hoekje uit de snijtop.
    Alle slechte schachten minimaal afgedraaid.

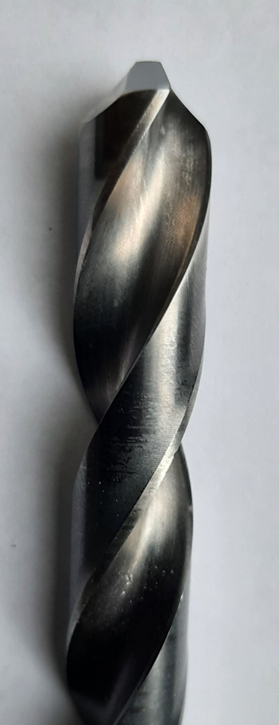

    Alle boren die herslepen moesten worden, standaard 118 graden herslepen.

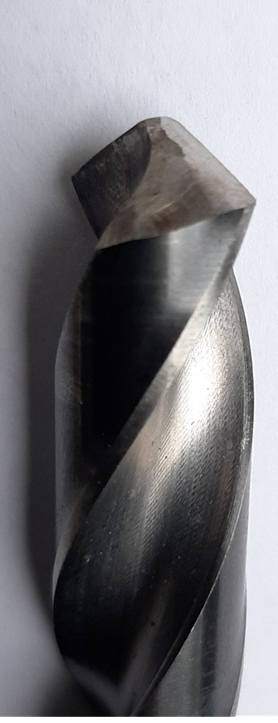

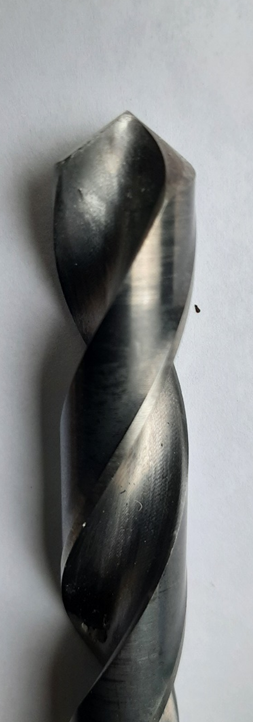

    Deze boor spande de kroon, leek wel in een hoek van 90 graden geslepen.

    upload_2022-5-23_19-40-47.png upload_2022-5-23_19-40-58.png upload_2022-5-23_19-41-9.png upload_2022-5-23_19-41-19.png
    Foto's w.p. 5-2022

    Als alles klaar is uitsorteren, overcompleet kan straks weg.

    Ik ben een hergebruiker.
    Veel modelbouwplezier,
    Willum

    JeroenDorr, Johannes59, Zeiler en 2 anderen vinden dit leuk.
  3. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.588
    Locatie:
    noord-limburg
    Boutje maken

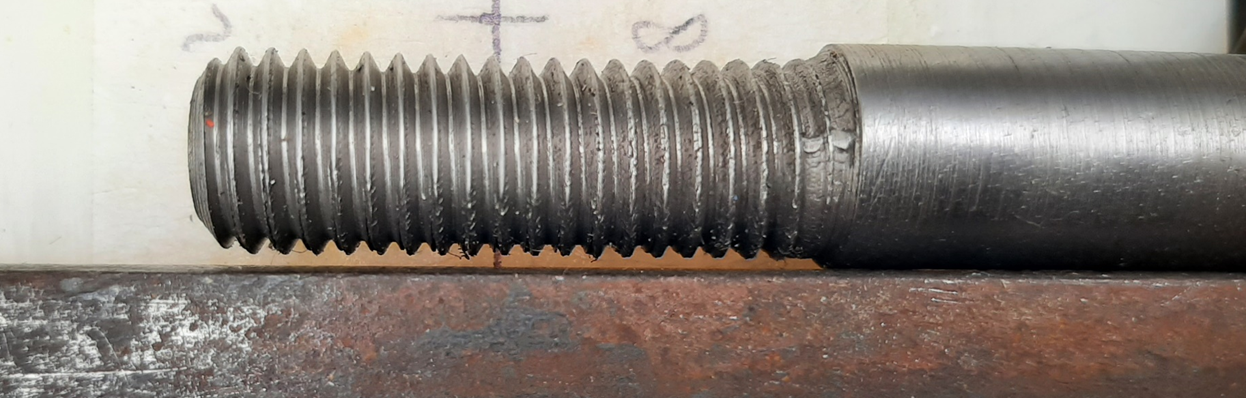

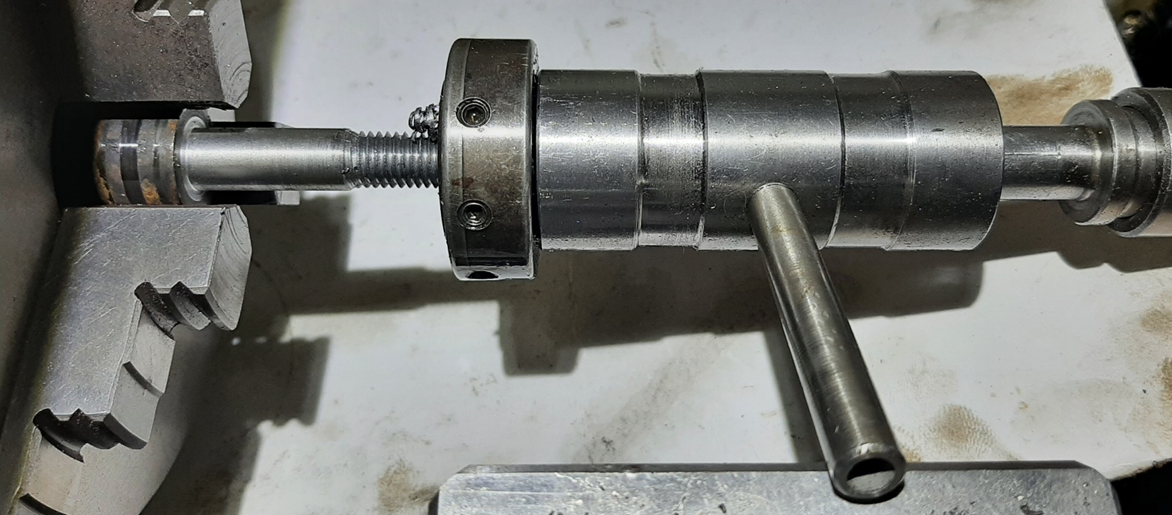

    Oh dat doe ik wel even in de bankschroef.
    Als je niet recht aanzet loopt het vaak scheef.

    Foto w.p. 5-2022

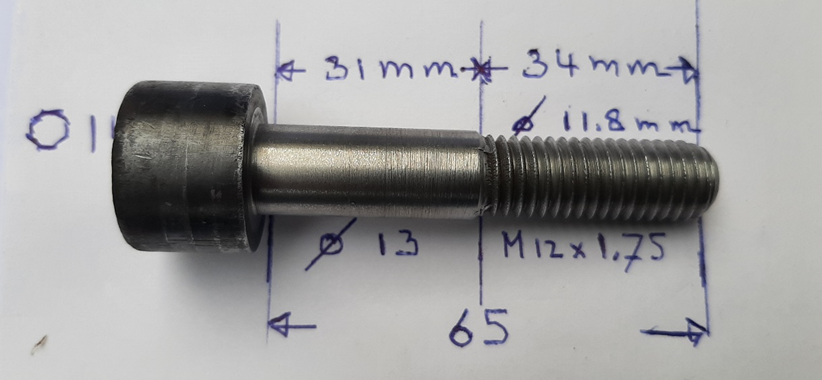

    En als het een pasbout is zoals hier,
    waar de gladde schacht precies in het gat past,
    Dan gaat dit niet goed.

    Veel modelbouwplezier,
    Willum

    Laatst bewerkt: 24 mei 2022
    ozy, Potter, R Groen en 2 anderen vinden dit leuk.
  4. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.588
    Locatie:
    noord-limburg
    Bouten maken
    upload_2022-5-24_20-0-6.png upload_2022-5-24_20-0-16.png
    Foto's w.p. 5-2022

    Het boutje op de foto rechts is zoals op de onderste foto gesneden.
    Resultaat is een rechte bout.

    Het kan natuurlijk ook anders.
    Zoals op de foto rechts samengesteld en hardgesoldeerd met zilver.
    De linkse twee zijn gemaakt van een groter boutje dat is afgedraaid.
    De schroefdraad komt van een RVS draadeind.
    Morgen zilver hardsolderen.

    Veel modelbouwplezier,
    Willum

    Laatst bewerkt: 24 mei 2022
    ozy, Potter, R Groen en 2 anderen vinden dit leuk.
  5. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.588
    Locatie:
    noord-limburg
    Geleiding

    Deze kreeg ik vandaag in huis.
    Een geleiding op een ronde stangen rail.

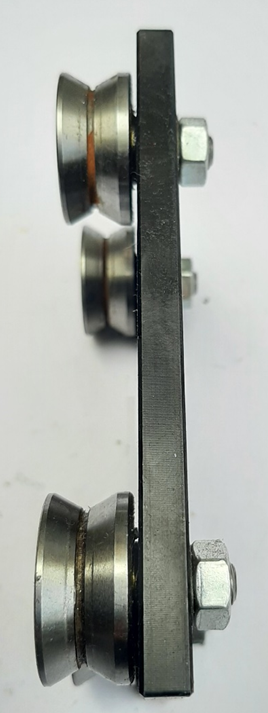

    upload_2022-5-30_19-16-4.png upload_2022-5-30_19-16-14.png upload_2022-5-30_19-16-22.png
    Foto's w.p. 5-2022

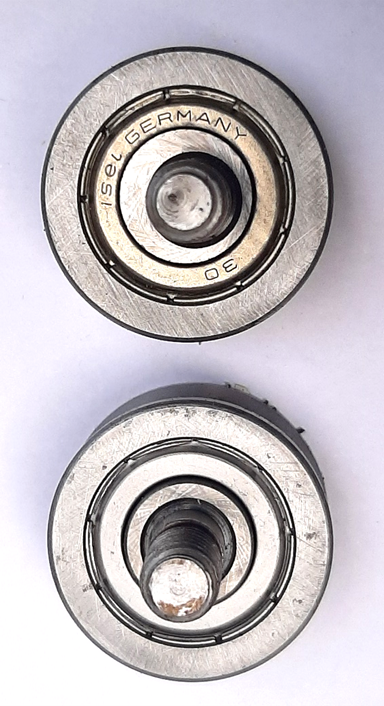

    De grip op de rail kan spelingsvrij nagesteld worden.
    Twee rollers zijn gecentreerd.
    Twee roller zijn excentrisch en daar mee stelbaar.
    Zou een hoogtesupport kunnen worden.

    Verder kreeg ik nog een kleine geleiding met bronze bussen.
    Tussen de twee geleidestangen zit een lucht cilindertje dat de de opspanplaat verplaatst.
    Leuk speelgoed.

    Veel modelbouwplezier,
    Willum

    Jinny, JeroenDorr, Potter en 2 anderen vinden dit leuk.
  6. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.217
    Locatie:
    Elburg
    Inderdaad, je zult het maar ergens voor kunnen gebruiken.
    Op de plank leggen, komt vanzelf eens van pas !!
    Groet, Ruud.

    Potter vindt dit leuk.
  7. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.588
    Locatie:
    noord-limburg
    Op de plank leggen, komt vanzelf eens van pas.

    Gaat niet, alle planken liggen vol.

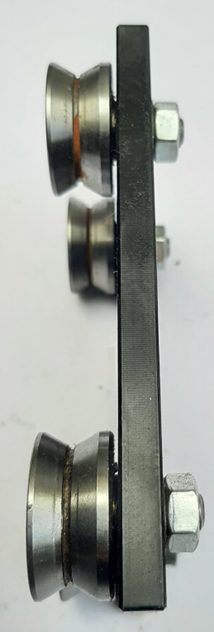

    Ga kijken of ik er een stevige hoogtesupport van kan maken.
    Een zal niet genoeg zijn, moet er twee gebruiken.

    upload_2022-6-1_11-52-25.png upload_2022-6-1_11-52-33.png Foto's w.p. 5-2022

    Zal het eens overdenken.

    Veel modelbouwplezier,
    Willum

    JeroenDorr en Potter vinden dit leuk.
  8. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.217
    Locatie:
    Elburg
    Ben benieuwd naar het resultaat, foto's !!!
    Groet, Ruud.

    Potter vindt dit leuk.
  9. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.588
    Locatie:
    noord-limburg
    Ben benieuwd naar het resultaat, foto's !!!

    Foto's.
    Bijna altijd.
    Vroeger fotograaf geweest.

    Ik zal je twee van deze geleiders met stangen toesturen.
    Heb jij hem misschien eerder klaar dan ik.

    Ik was al een tijdje geleden begonnen aan zo'n support.
    Dat werkzakje ligt hier nog half klaar.

    Eerst een centrerende klem aanschaffen,
    want die moet erop.

    Veel modelbouwplezier,
    Willum

    Potter vindt dit leuk.
  10. Stoompomp

    Stoompomp

    Lid geworden:
    22 jul 2017
    Berichten:
    4.546
    Locatie:
    HELLEVOETSLUIS
    Ga kijken of ik er een stevige hoogtesupport van kan maken.

    Dit zal volgens mij niet eenvoudig zijn.
    In een eerdere discussie hadden wij het over de dichting van een bol in een kegel: https://www.modelbouwforum.nl/threads/hardsolderen.259268/page-66#post-4247454
    Nu dit is ook toepasbaar op een kogellager met V-huis op een ronde staaf.
    Bij verdraaien heeft elke diameter in de V-groef een andere omtreksnelheid.
    Hierdoor heb je een beperking in de verplaatsing, maatvastheid, over een langere afstand over een V-staaf.
    Analoog, je kunt alleen een ronde staaf gebruiken.
    In de bijgaande link op pag. 27 staan de ronde rail, die voor V-geleidingen gebruikt wordt: https://www.kuenemund.de/wp-content/uploads/2021/06/2020_10_Broschuere_Lineartechnik_DE.pdf
    Hopelijk heb je iets aan deze informatie.
    Groet. Henk.

    Potter vindt dit leuk.
  11. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.588
    Locatie:
    noord-limburg
    Geleiding

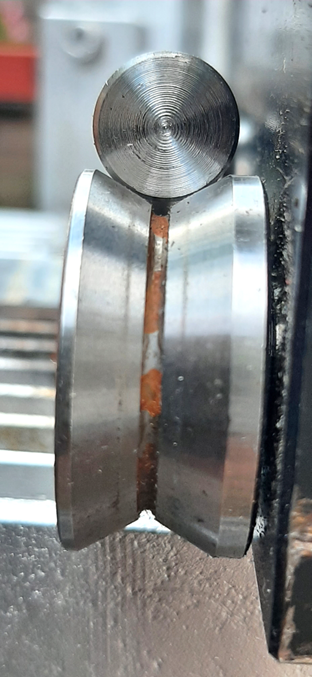

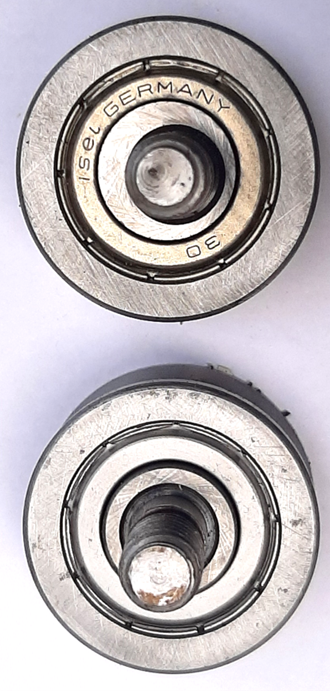

    upload_2022-6-1_18-39-12.png upload_2022-6-1_18-39-22.png
    foto w.p. 6-2022

    Ik zou de originele railprofiel kunnen nemen maar die was iets te iel, 8 mm.
    Daar maak ik minstens 12 mm van.
    De lengte van de rail zal zo kort als mogelijk gehouden worden.
    De drukbelasting zal tegen de "V" aan komen.

    Het system is van het type: ISEL, Linear guide rail type LFS-12-1
    https://www.isel.com/de/mwdownloads/download/link/id/4743/

    Is het niet naar mijn zin qua stabiliteit neem ik een ander zwaarder rail.

    Komt allemaal goed.
    Veel modelbouwplezier,
    Willum

    Potter, Jinny, Johannes59 en 1 andere persoon vinden dit leuk.
  12. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.588
    Locatie:
    noord-limburg
    Afsteken

    Ik had een stuk staal af te steken.
    Ik wilde het niet zagen omdat het zo ongelofelijk hard is.
    Steekbeitel met widia tip gekozen voor dit steekwerk.
    Ooit een keer gemaakt van een metaalzaagblad.
    Houder is niet mooi, maar top klemming.

    upload_2022-6-1_20-40-50.png upload_2022-6-1_20-41-0.png upload_2022-6-1_20-41-17.png
    foto w.p. 6-2022

    De as is 40 mm dik en massief.
    Dus dat is doorsteken tot in het hart van de as.

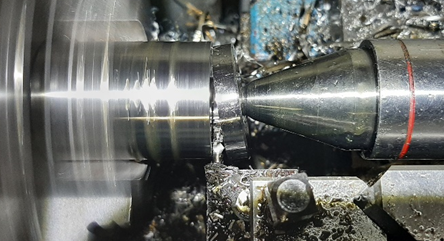

    Linkse foto is de as net doorstoken, tegencenter staat al stil.

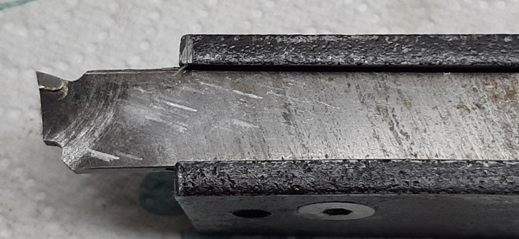

    Midden foto de beitelplaat in de houder.
    Rechts de flinke spanen.

    De beitel is eigenlijk vergelijkbaar met de wisselplaatjes met widia afsteek tip.
    Hier is het widia dan gesoldeerd.
    Heeft zelfs het voordeel dat de warmte bij het verspanen beter weggeleid.

    Veel modelbouwplezier,
    Willum

    ozy, JeroenDorr, Johannes59 en 2 anderen vinden dit leuk.
  13. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.588
    Locatie:
    noord-limburg
    Klauwplaat

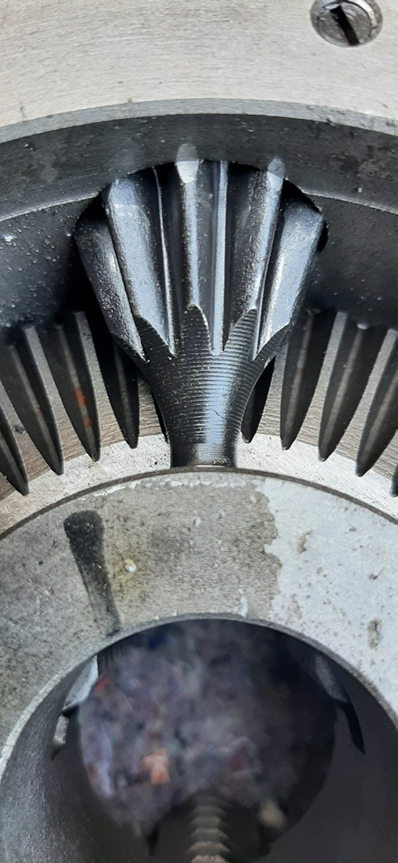

    Bij de eerste slagen aan de sleutel liep het al niet gesmeerd.
    Gelijk de nieuwe klauwplaat maar eens open gemaakt.
    Hardstikke droog, beetje conserverings en montage olie zat in de klauw.
    Mijn ervaring is dat zonder nieuwe smering gaat de klauw op den duur knarsetanden.

    upload_2022-6-4_18-2-12.png upload_2022-6-4_18-2-20.png upload_2022-6-4_18-2-30.png
    foto w.p. 6-2022

    Deze plaat kan enkele jaren soepel draaien zonder nieuwe vulling smeervet.

    Veel modelbouwplezier,
    Willum

    ozy, JeroenDorr, Potter en 2 anderen vinden dit leuk.
  14. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.588
    Locatie:
    noord-limburg
    Schroefdraad

    Heb je een jouw niet bekende schroefdraad.
    Meet eerst de dikte met een schuifmaat.
    Vaak is de dikte 1 of 2 tiende dunner dan de stelmaat, hier 8 mm als voorbeeld.

    upload_2022-6-6_17-31-27.png upload_2022-6-6_17-31-41.png

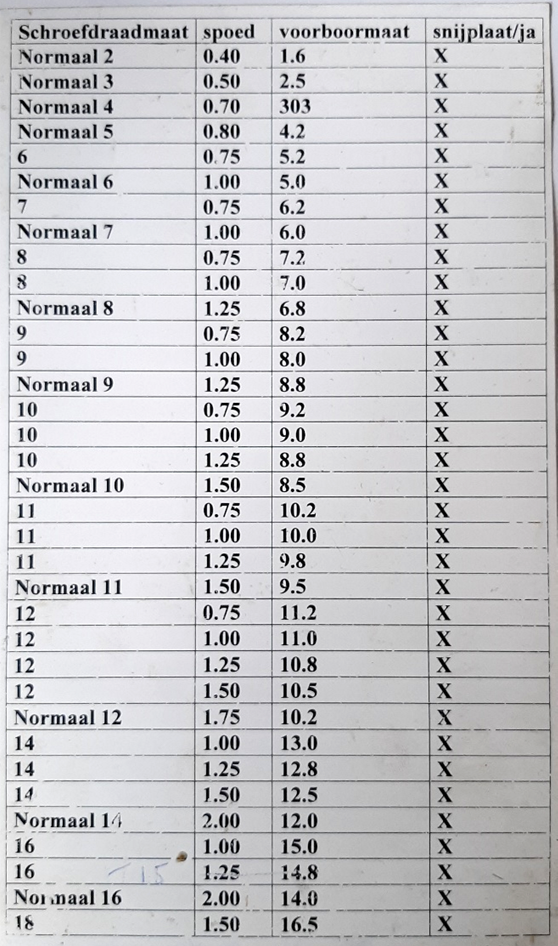

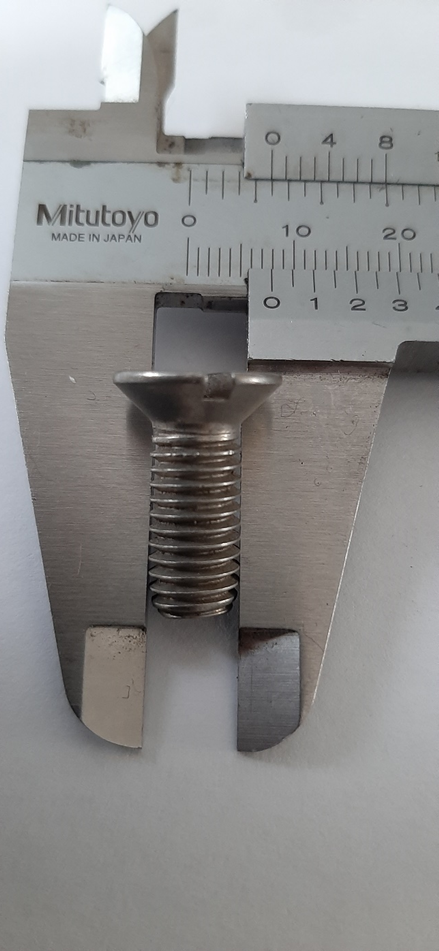

    De 8 mm bout. Mijn schroefdraadtabel.

    Pak een draadkam en zoek het juiste kammetje
    dat ook echt past in de groeven van de moer.
    Het kammetje past altijd exact.

    upload_2022-6-6_17-32-7.png upload_2022-6-6_17-32-18.png

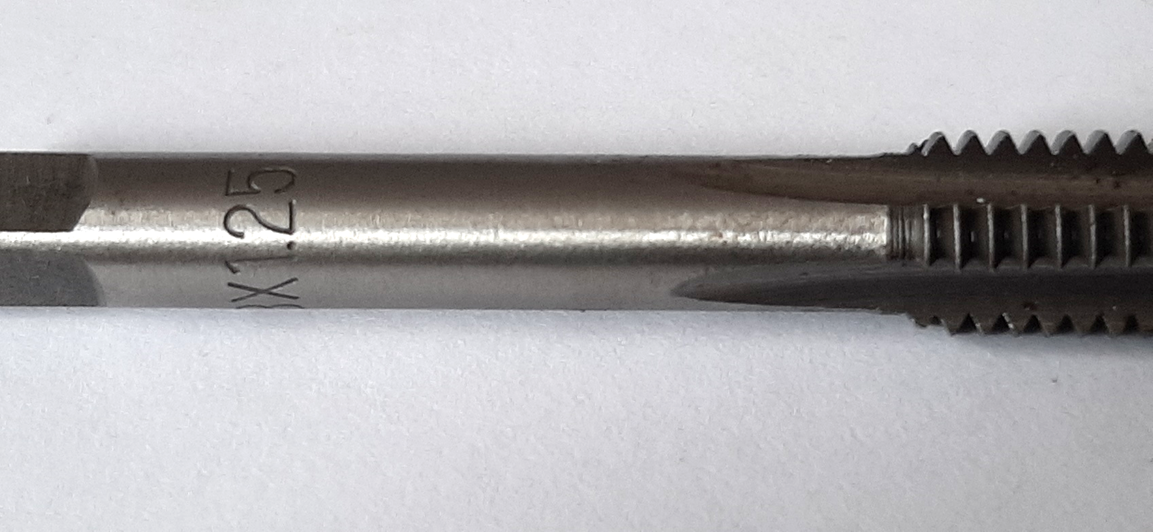

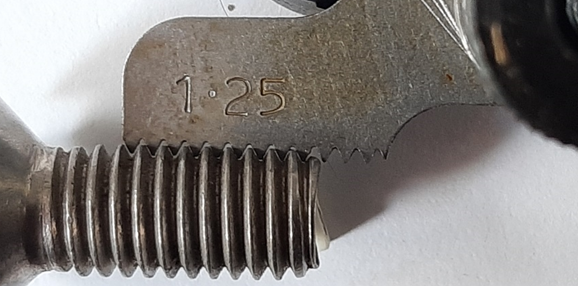

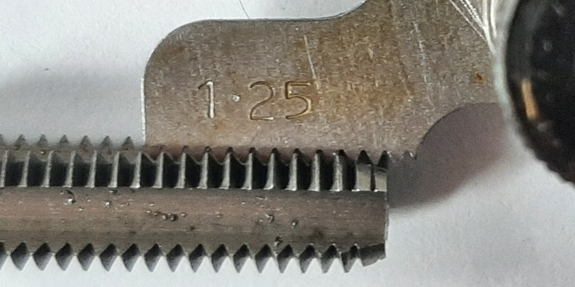

    Links, Het kammetje past in het boutje 8 x 1,25 mm. Rechts, Het kammetje past in de tap 8 x 1,25 mm.

    De stempelmaat in een normale gangbare tap, 1,25 mm spoed.

    Als je deze twee dingen weet, dikte bout en spoed, dan maak je een sommetje.
    In dit geval 8mm minus 1,25 mm is afgerond 6,8 mm
    Dus de boormaat voor de tap 8x1,25 is naar boven afgerond 6,8mm.

    Veel modelbouwplezier,
    Willum

    Laatst bewerkt: 6 jun 2022
    ozy, Marc w, Potter en 4 anderen vinden dit leuk.
  15. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.588
    Locatie:
    noord-limburg
    Adapter

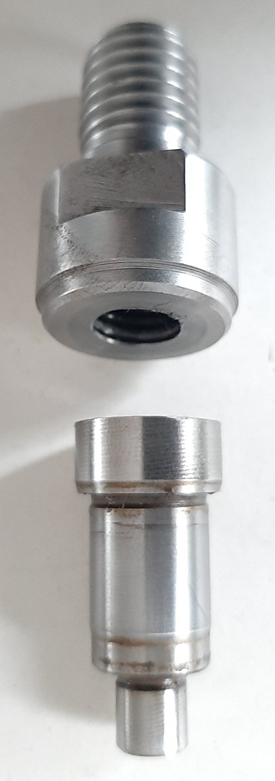

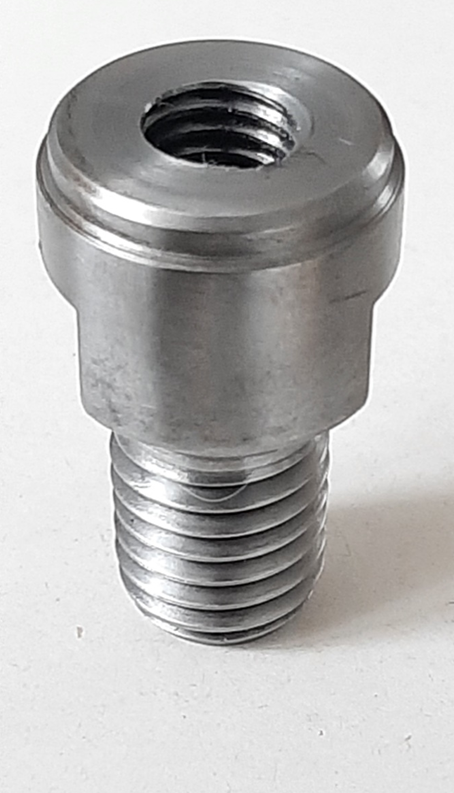

    Adapter maken.
    Het asje is aangereikt om te verbouwen.
    De buitendraad is M 14.
    Afflexen, gladdraaien, boren en tappen in de draaibank, laag toerental met veel olie.
    Heeft binnendraad gekregen M 10 x 1,5.
    upload_2022-6-8_18-2-13.png upload_2022-6-8_18-2-24.png
    Foto's w.p. 6-2022

    Ik ben een hergebruiker.
    Veel modelbouwplezier,
    Willum

    ozy, JeroenDorr, Potter en 1 andere persoon vinden dit leuk.
  16. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.588
    Locatie:
    noord-limburg
    Drieklauw

    Nog eens een drieklauw opengemaakt.
    Dit is de drieklauw van mijn bankje.
    Er waren klachten over het sluiten van de klauwen.
    Het laatste stukje ging niet geweldig.
    Ik had even tijd, dus openmaken.

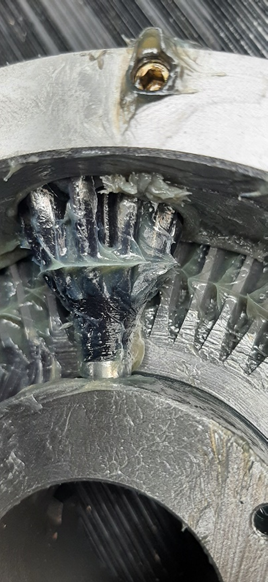

    En wat was er aan de hand, een droogloper. Foto links.
    Alles schoongewassen en bekeken op schade.

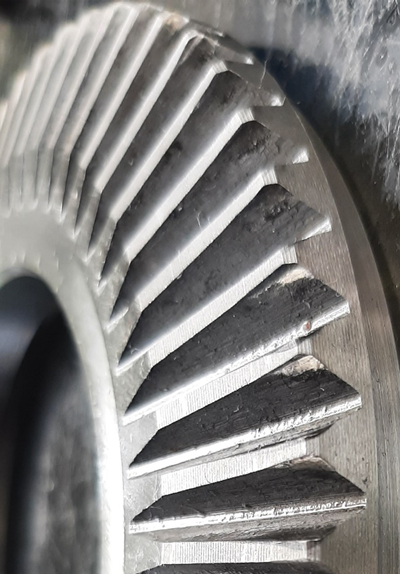

    Ja er was schade de tandkrans. Foto 2 is het te zien.

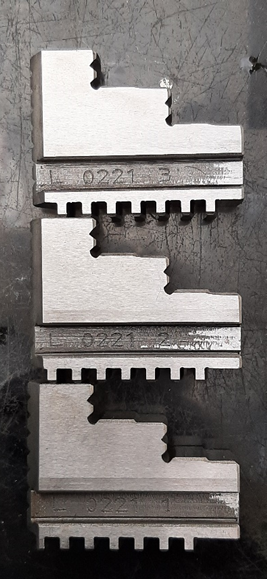

    Op de rechtse foto is wrijvings slijtage te zien op de klauwen.

    upload_2022-6-9_19-7-9.png upload_2022-6-9_19-7-16.png upload_2022-6-9_19-7-26.png upload_2022-6-9_19-7-36.png
    Foto's w.p. 6-2022

    Nieuw in het vet gezet en dichtgeschroefd.
    Weer op de machine gezet en de rondheid getest.
    3/100 op de buiten kant van de klauw.
    Dat gaat volgend jaar een nieuwe klauw worden.
    Een klauw is nog in nalevering voor mijn rotatietafel, deze maak ik direct open om hem te smeren.
    Ik ga na al deze ervaringen er van uit dat ze droog afgeleverd worden.

    Zorg goed voor je gereedschap.

    Veel modelbouwplezier,
    Willum

    ozy, JeroenDorr, Johannes59 en 1 andere persoon vinden dit leuk.
  17. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.588
    Locatie:
    noord-limburg
    Beitelhouder

    Op een draaibank zit een beitelhouder.
    De beitelhouder klemt de losse draaibeitel vast aan de machine.
    Nu zijn er twee bruikbare beitelhouders,

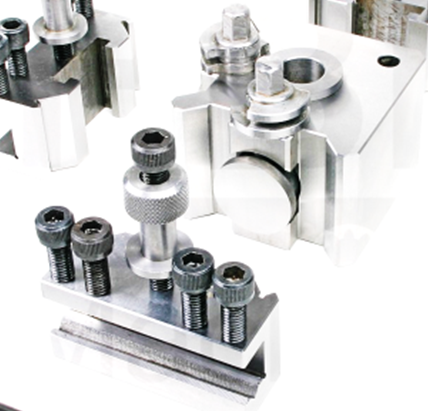

    upload_2022-6-11_13-23-49.png upload_2022-6-11_13-23-59.png
    Foto's, afkomstig van twee leveranciers.

    Links,
    de snelwisselhouder met de verwisselbare schuitjes.
    Als de schuitjes gewisseld worden en de beitel blijft in de houder/schuitje
    staat deze bij een volgend gebruik alweer gelijk op de goede hoogte.
    De hoge stelbout in het midden van het schuitje is de hoogteverstelling
    van de betreffende beitel ten opzichte van de draaicenter.
    De beitelhouder kan ronde beitels, vierkante beitels en afsteekmessen klemmen.
    De beitel afmetingen dus de dikte of hoogte is wat de uitsparing kan opnemen.
    De blok waar het schuitje aanhangt is 360 graden draaibaar.

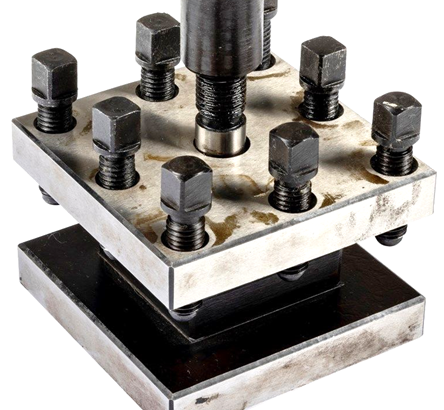

    Rechts,
    De starre beitelhouder met vier inleg plekken.
    Ook hier,
    De beitelhouder kan ronde beitels, vierkante beitels en afsteekmessen klemmen.
    De beitel afmetingen dus de dikte of hoogte is wat de uitsparing kan opnemen.
    De blok waar het schuitje aanhangt is 360 graden draaibaar.
    Hier moet ofwel een passend hoge/dikke beitel gebruikt worden om op centerhoogte te komen.
    Is de beitel te laag aan centerhoogte moeten er vulplaatjes gebruikt worden om tot centerhoogte te komen.
    Is de beitel te hoog is deze onbruikbaar in dit systeem maar wel bruikbaar voor de wisselhouder.

    Snelwisselhouder of starre houder,
    als beide aan de maatvoering voldoen voor deze machine zijn ze goed bruikbaar.

    Ik zie het meeste voordeel in snel wisselen van de schuitjes zonder verder na stellen.
    Dit is persoonlijk en eigenlijk ook een kleine luxe.

    Het beitel type,
    Beitels met wisselplaatjes,
    Beitels met opgesoldeerde plaatjes.
    De plaatjes opgesoldeerd of geschroefd bestaan voor veel toepassingen en metaalsoorten.

    HSS toolbits, dus in bijna alle gevallen met "Co" in de percentages 5%, 7%, 10%.
    Puur HSS of met "Co" heeft betekenis voor de toepassing en metaalsoorten.

    Veel modelbouwplezier,
    Willum

    ozy, Potter, Stoompomp en 1 andere persoon vinden dit leuk.
  18. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.588
    Locatie:
    noord-limburg
    Drie fasen 400 volt elektromotor

    Ik heb nog een handbediende draadwals liggen.
    De draadwals is om staaldraad dunner te walsen.
    Ik heb nogal wat draden liggen van 2 mm die ik liever in 1mm dik heb.
    Dit zijn verschillende soorten hardsoldeerdraden.
    Ik ga die niet met de hand walsen of trekken.

    Nu heb ik nog een motor met vertraging liggen, deze zou qua sterkte passen.
    Eerst testen of deze elektromotor goed is.

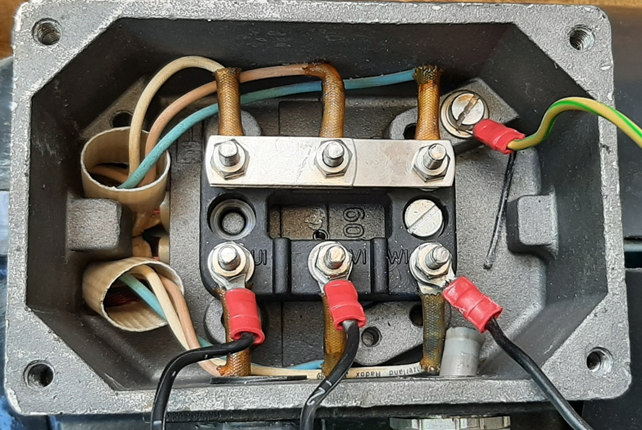

    Dekseltje eraf, de aansluiting staat in ster, dat is goed.

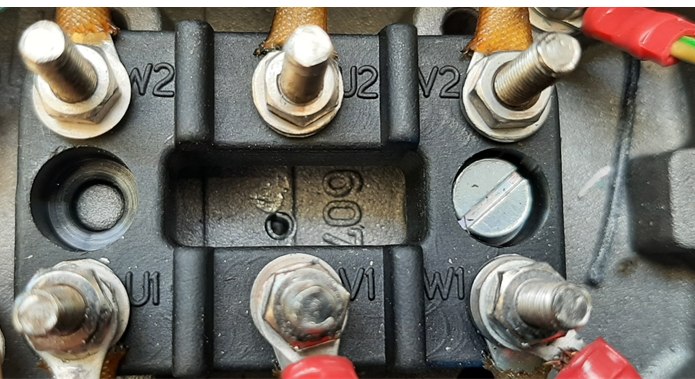

    Plaatjes losgehaald en gemeten.

    upload_2022-6-11_18-12-33.png upload_2022-6-11_18-12-45.png
    Foto w.p. 6-2022

    Ook naar aarde gemeten en dat is nul.
    De enkele wikkelingen hebben alle drie 33,8 Ohm.

    upload_2022-6-11_18-14-13.png upload_2022-6-11_18-14-24.png
    Foto w.p. 6-2022

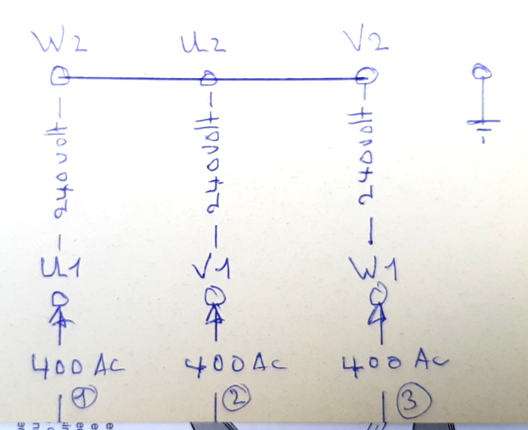

    Drie fasen erop gezet 400 volt.
    Motor liep prima.
    Voltage gemeten van sterpunt naar fase 1, 2, 3 dit was 3x 240 volt, super.
    Motor is goed.

    Als de motor aan de wals gebouwd is met alle elektrische toeters en bellen zal ik ook nog de werkelijke stroom meten.
    Gaat nog even duren, was de motor niet top geweest was hij bij de ijzerboer beland.

    Veel modelbouwplezier,
    Willum

    ozy, Potter en Johannes59 vinden dit leuk.
  19. Stoompomp

    Stoompomp

    Lid geworden:
    22 jul 2017
    Berichten:
    4.546
    Locatie:
    HELLEVOETSLUIS
    Je hebt nu de motor in sterschakeling aangesloten.
    Aansluiten E motoren verkleind 2.jpg
    Ergens heb ik vroeger geleerd opstarten in ster en draaien in driehoek.
    Had te maken met met de stroom door de wikkelingen.
    Bij ster staan de wikkelingen in serie, eigenlijk onder120°, dus de stroom is wortel 3 lager, eveneens het vermogen.
    Bij driehoekschakeling is de machine volledig te belasten. Dit uit mijn geheugen.
    Indien ik het fout heb, dan hoor ik dit gaarne.
    Henk.

    Potter vindt dit leuk.
  20. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.588
    Locatie:
    noord-limburg
    Boorkop

    Na meer dan 60 jaar trouwe dienst.
    Afgedankt, nieuwe boorkop op de kolomboormachine.
    De oude kop was er al eens zonder denkbare reden afgelopen.

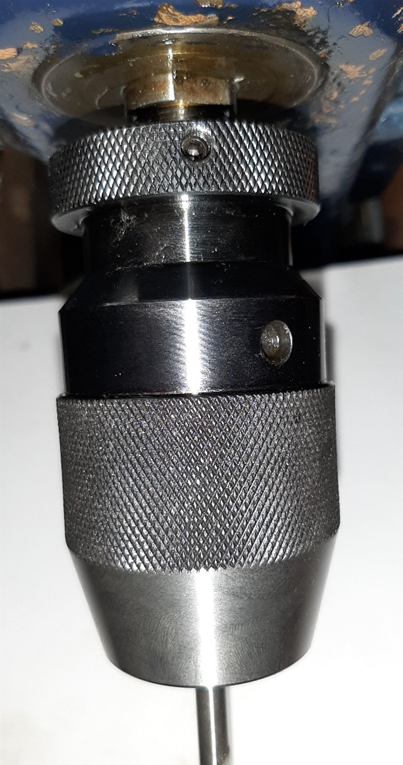

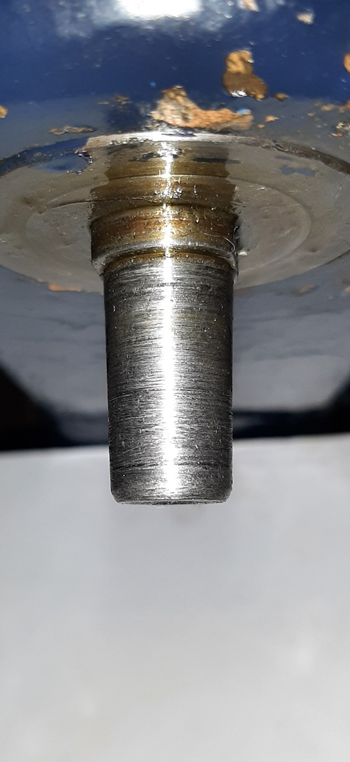

    Nieuwe B16 gekocht, opname met een schuurlatje en draaiende machine opgeruwd.
    Ontvet en de kop erop gedrukt.
    Gelijk goed.

    upload_2022-6-11_19-51-39.png upload_2022-6-11_19-51-51.png upload_2022-6-11_19-52-2.png
    Foto's w.p. 6-2022

    Geen probleem loopt mooi in de center.
    Zeer tevreden.
    Nu was ik voor aankoop aan het kijken wat allemaal te koop is aan boorkoppen.
    Kwam ik uit bij verloophulsen bijvoorbeeld B12 naar B16 etc.


    Veel modelbouw plezier,
    Willum

    ozy, Potter en Johannes59 vinden dit leuk.

Deel Deze Pagina
