Vandaag een lasprobleem verholpen.
Een 3 fasen mig/mag lasapparaat wilde niet goed meer lassen.
Geen mooie zingende lastoon.
Een pruttelend geluid.

Uitgaande spanning tijdens het lassen gemeten, iets te weinig.
Gelijkrichter ingang gemeten, 2 fasen prima, 1 fase mist.
Inkomende spanning 3 fasen 400 volt gemeten, mist een fase van de drie.

Wandcontactdoos, 3 fasen okee.

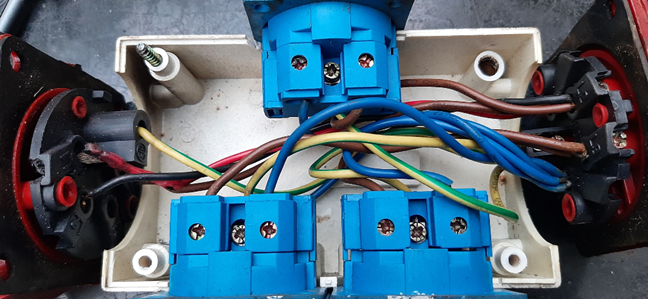

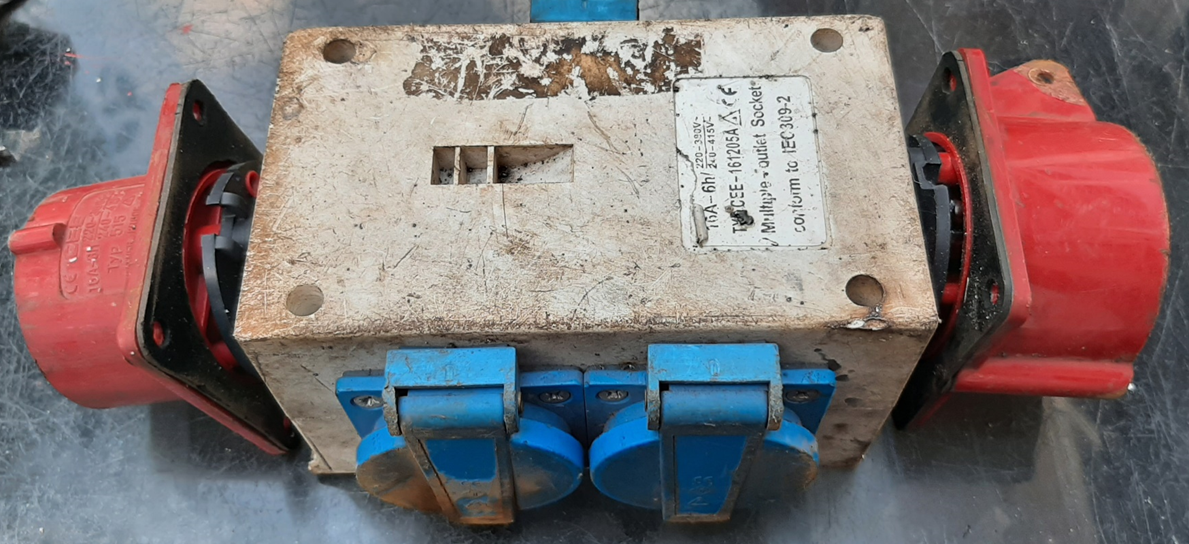

De verdeeldoos was de dader van de missende fase.
De draden in de verdeler waren 1 quadraad voor 16 ampere.

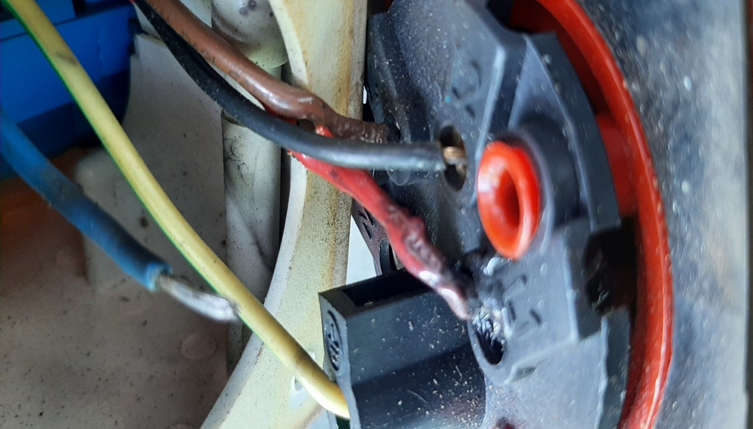

De nuldraad hing los en de missende fase was weggebrand in de stekker aansluiting.
Verdeeldoos weggelaten en lassen maar.
Wat een pruts.




Foto © w.p. 6-2022

Denk aan je veiligheid.
Kijk uit met verdeeldozen en soortgelijk spul.
Een brandje kan zomaar ontstaan.

Veel modelbouwplezier,
Willum



die verdeel doos heeft gewoon veel te warm gestaan door overbelasting is duidelijk te zien.



Stroomverdeler

Ik heb het ding nog eens uit de kliko gehaald.

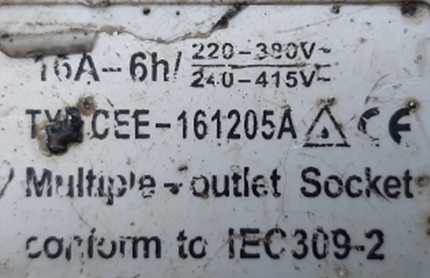

Er wordt 3 maal 400 volt afgenomen door het lasapparaat dat aangesloten was.
De verbindingsdraden zijn wel kort, het zou net kunnen met de al eerder genoemde 1 kwadraat.


Foto © w.p. 6-2022

Maar,

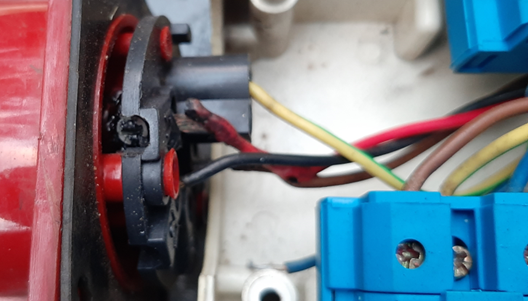

een 1 quadraat snoertje in een aansluitgat voor 2,5 kwadraat dat wil niet echt blijvend goed contact maken.
Dit laat de linkse foto dan ook zien, de schroef is samen met de rode draad uitgebrand.

Denk aan je veiligheid.
Veel modelbouwplezier,
Willum



Daarom maak ik die dingen ook zelf met ietwat overbemeten draad...
Ik moet die ellende niet hebben...



Verdeeldoos

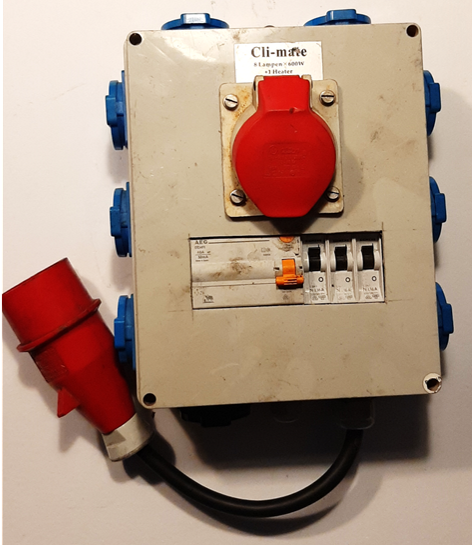

Als ik op karwei ga neem ik ook een eigen gemaakte verdeeldoos mee.
Voor de drie fasen zit er alleen een aardlek in.
Aan deze aardlek hangen dan verdeeld over de drie fasen
drie 16 ampere zekeringen
voor de 230 volt contactdozen.
in de zijkant van de verdeeldoos.
Die 16 ampère zou nu ook vaak 10 ampère kunnen zijn.


Foto © w.p. 6-2022

Deze verdeeldoos hang ik op het einde van het verlengsnoer.
Daar waar ik de spanning nodig heb.


Denk aan je veiligheid.
Veel modelbouwplezier,
Willum



Dat is toevallig (of niet?)
Ik heb deze open staan:

https://www.modelbouwforum.nl/threads/afsteken-op-de-draaibank.282385/



Afsteken

Bij de vorige bijdrage afsteken/afsteekbeitel was het een beitel met een Widia neus.
Nu even een (gewone) HSS.
Vers geslepen uit een stukje HSS plaat strip.

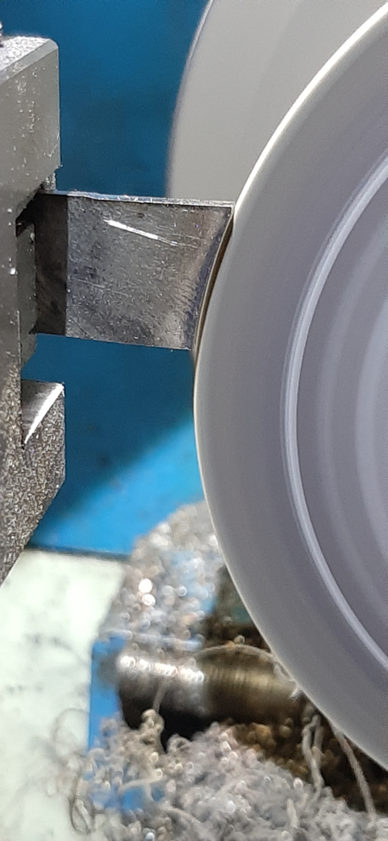

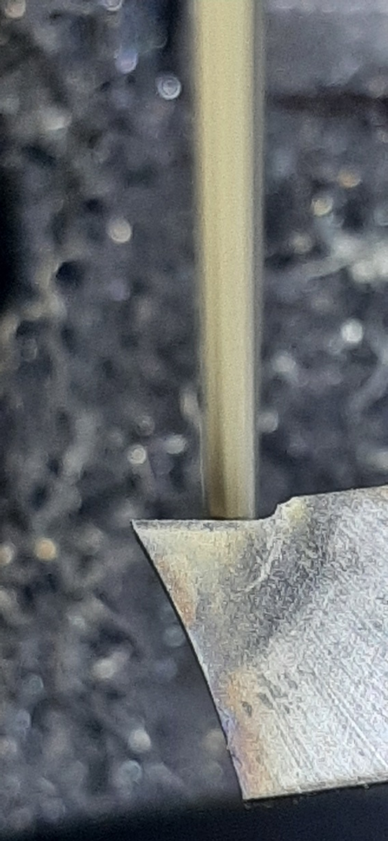

Links op de foto vrijloop slijpen. Midden, Vrijloop en spaanafvoer. Rechts, Beitel haaks op het werkstuk richten.

Foto © w.p. 6-2022

Foto © w.p. 6-2022

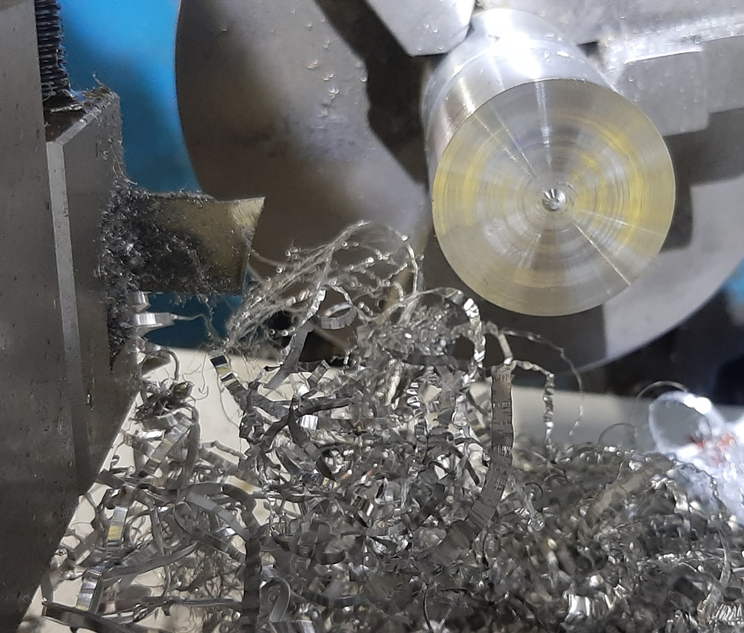

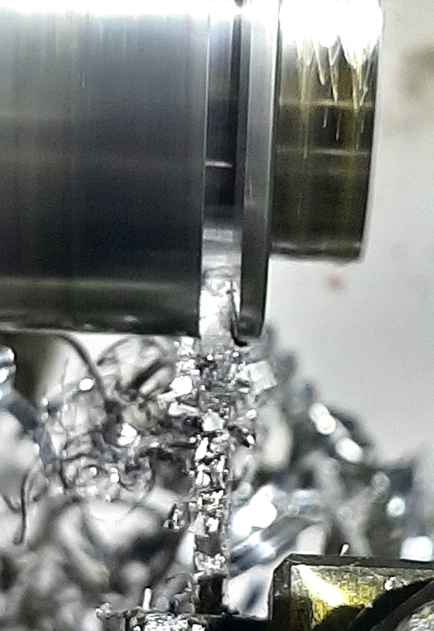

1200 t/pm royaal 220 snijolie en insteken. Rechts, werk is gedaan, zie eens wat een spanen.
Mocht er lood in het metaal zitten is de beitel sneller bot dan metaal zonder lood.
Is de beitelneus bot en de snijrand bovenop niet dan hoef ik alleen de neus minimaal te slijpen.
Was dit een beitel voor mildsteel/ staal 27 dan kan de spaanafvoer en vrijloop vlakken geslepen of zelfs recht blijven.

Wat verder belangrijk is dat de beitel ook echt rechtop staat.
Het beste in stabiliteit is een beitelhouder die de beitelplaat over een grote lengte opsluit.
Zit er een kort sluitstuk vooraan op de beitelhouder dan kan de beitelplaat wel eens naar onderen gedrukt worden tijdens het afsteken.

Veel modelbouwplezier,
Willum



Beitel slijpen

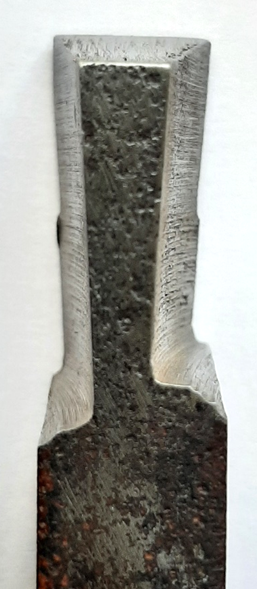

Uit een stuk roestig zacht staal een voorbeeld geslepen van een afsteekbeitel voor aluminium.

Foto © w.p. 6-2022

Lekker ruw slijpwerk zo op de foto, maar is ook sterk uitvergroot.

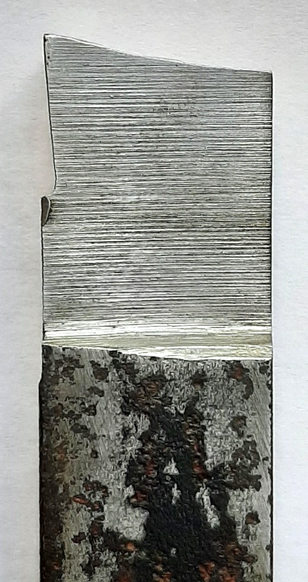

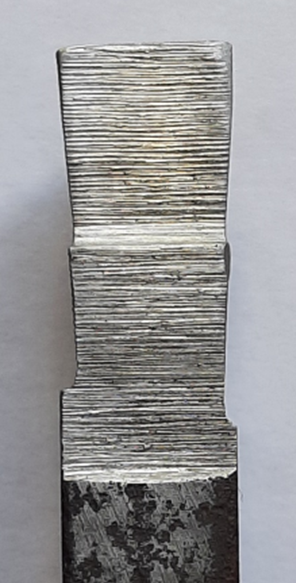

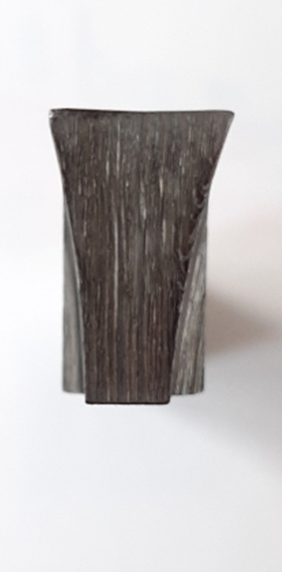

Linkse foto, zijkant. Foto twee, bovenkant. Foto drie, onderkant. Foto vier, de neus.
Op deze manier slijp ik vaak mijn beitelmessen uit toolbit of oude zaagbladen HSS Co.
En zoals al vaker beschreven kan ik dit ook uit oude zaagbladen met Widia tanden.
Deze hebben het voordeel dat de vrijloop er al in zit. Strippen zagen uit het zaagblad en klaar.
Er valt nog veel te vertellen over afsteekbeitels slijpen en gebruiken.

Ik ben eigenlijk wel klaar.
Veel modelbouwplezier,
Willum

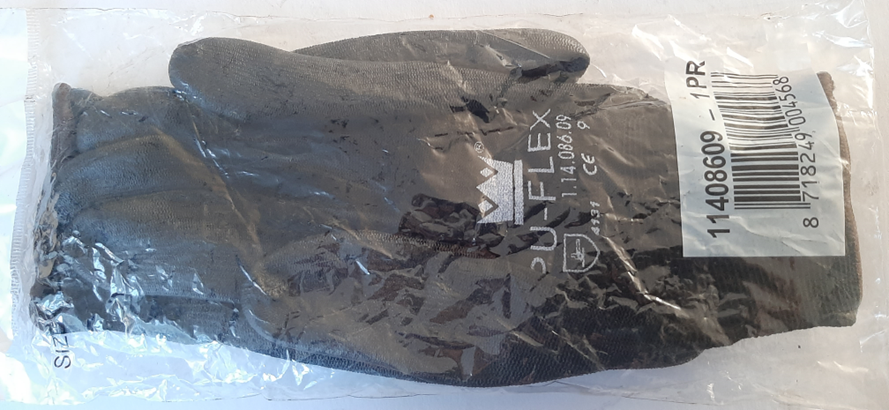

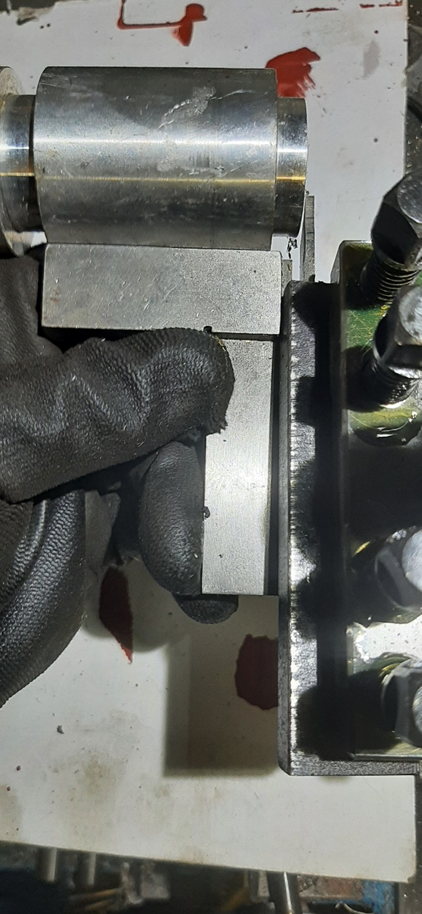

Draag je handschoenen bij het draaien???



Draag je handschoenen bij het draaien???

Poeh
Johannes
Moet je dat nu vragen.
Ik ben het ook zelf schuld.

Er zijn hier al meer of minder heftige discussies geweest over handschoenen.

Als het vuilwerk trek ik ze graag aan.
Vette olie en smerig vuil op je handen is echt niet gezond.


Honderden paren al versleten.

Ik had vanmiddag nog een hydrauliek karwei.
Jessus, wat een penetrant spul.
Is het ook nog vuile hydrauliekolie dan is het gevolg nog erger.
Het olie kruipt in je huid en dat was je niet zomaar weer weg.
Is de olie vuil dan blijf je dit lang in je huid zien zitten.
Als het in je huid zit, trekt het ook langzaam in je lichaam.
Nee dank je.
Daar wor je krank van.

En verder wil ik mijn handen niet laten zien.
Veel modelbouwplezier,
Willum



Bouten en moeren

Vandaag stelde iemand een vraag over bouten en moeren.
Zijn bouten en moeren exact aan de maat?


Foto © w.p. 7-2022

Nee bijna alle moeren die ik na gemeten heb zijn exact aan de afgeronde maat in mm.

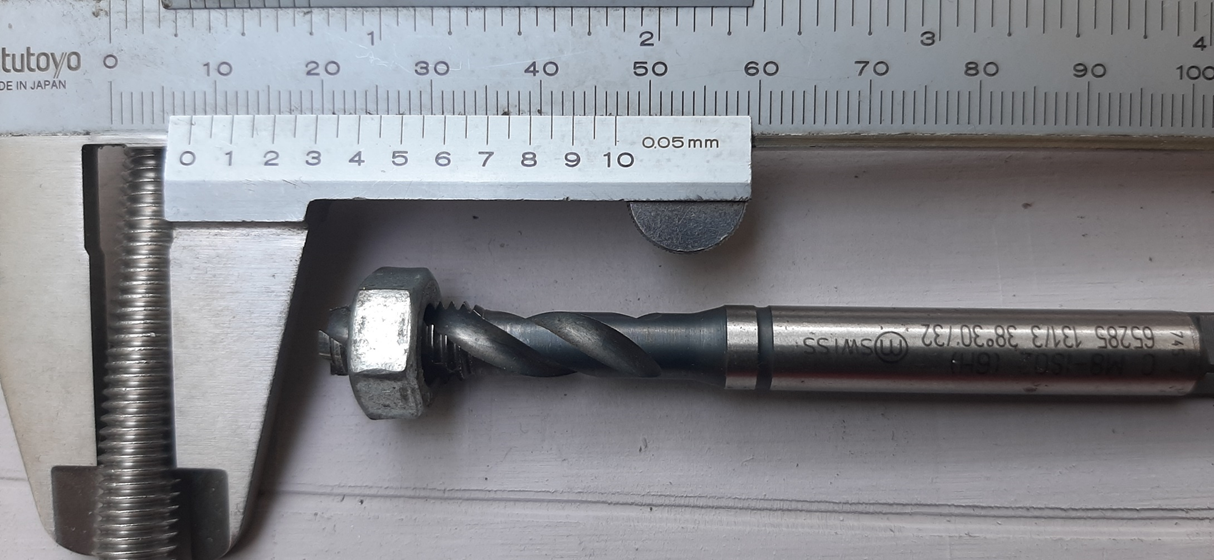

Op de foto, de moer past precies over de tap.

Bouten of draadeinden zijn dat zelden.
Deze hebben een ondermaat van 1/10 tot 2/10 mm.
Zie de bout in de schuifmaat, ca. 7,85 mm.

Zouden bieden exact aan de maat zijn zouden ze niet over elkaar kunnen draaien.

Veel modelbouwplezier,



Standaard bouten hebben een ondermaat.
Achteraf verzinkte bouten hebben door de dikke zinklaag een overmaat.
Hierdoor passen standaard moeren niet, maar moet je overmaatse moeren gebruiken.
Door de dikke zinklaag zijn deze goed tegen corrosie bestand.



Bouten en moeren

Ik al extra een gewone en schone nieuwe RVS bout genomen voor dit foto voorbeeld.
Geen vernikkelde of wat dan ook.

Ben meerdere keren in een verzinkerij geweest voor bouten, moeren en onderlegringen.
Echt verzinkte bouten zijn grof en lelijk.
Deze zijn iets voor staal constructiewerk fabriekshallen en dat soort zaken.

Willum



En elvz bouten dan ? Zijn die anders verzinkt ? Ze zijn niet grof en lelijk.



Bouten en moeren


Foto's © w.p. 7-2022

Foto links, boven no. 1 vuurverzinkt/dipzink. no. 2 A2 RVS. no. 3 olie gebrand zwart. no. 4 vernikkeld.
De nummer een is grof. De andere drie zijn glad.

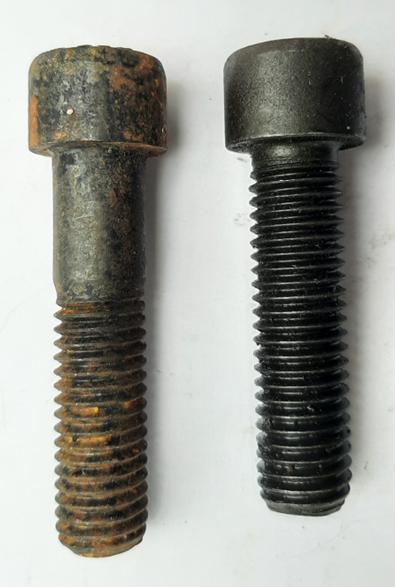

Foto midden, Oliegebrand, mooie schroef, zwart geeft geen bescherming tegen roest.

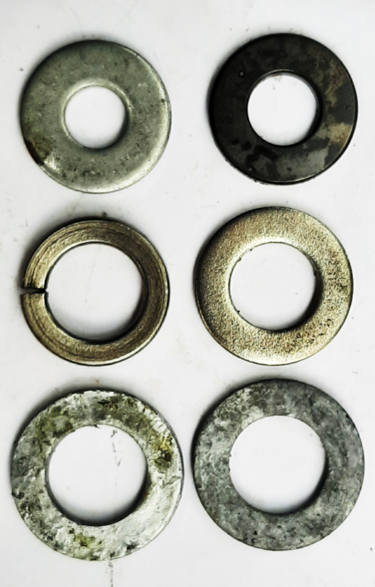

Foto rechts, bovenste rij, Stalen ring vernikkeld en rechts een hardstalen zwart gecoat.
Foto rechts, middelste rij, A2 RVS ringen.
Foto rechts, onderste rij, Vuurverzinkt staal.

Elektrolitisch verzinkte bout had ik even niet.
Maakt ook verder niets uit.

Mijn voorkeur:
Per project kies ik de bouten op,
esthetiek, duurzaamheid, hittebestendigheid, materiaal soort, sterkte etc, etc...

https://www.fabory.com/nl/knowledge_center/technical/surface_treatments/hot_dip_galvanizing
https://www.fabory.com/nl/knowledge...treatments/electro_zinc_or_zinc_alloy_plating



Veel modelbouwplezier,
Willum



Elvz staat voor elektrolitisch verzinkt, ofwel glansverzinkt.
De bescherming tegen corrosie is door de dunne laag van het zink niet groot, maar door de glans heel mooi in de constructie.



Veiligheid

Ik ben een hergebruiker.
Twee stekkers een contra een manneke.
Het manneke linkse foto vertoonde bij het opschonen voor hergebruik een raar iets.


Foto's © w.p. 7-2022

De rechtse is in scene gezet voor de foto, zo ben ik ze ook vaak tegen gekomen.
De linkse is de absoluut gevaarlijkste van de twee voorbeelden.
De rechtse levert vaak alleen maar problemen op.
Beide voorbeelden zijn onveilig.

Veel modelbouwplezier,
Willum



Eensch



Ook eens



Het is ook handig als je erbij vermeld wat er dan fout gaat. Dan leert men er weer van.
