Recht boren

Adereindhulzen

Vandaag voor Eduard van een 80 quadraat snoer een lassnoer gemaakt.
Elektrodentang en stekker aanzetten.
Het dikke soepele snoer had fijne draden.
Die draden kunnen niet zonder adereindhulzen in de boring van elektrodentang en stekker geschroeft worden.
Zonder aderhulzen wordt het een bagger aansluiting met een gebrekkig contact vlak.

Foto's 6 maal © Copyright w.p. 1-2023 ©

Gevolg van zo'n verbinding is dat er een heel lage ohmse weerstand in de aansluiting ontstaat.
Ohmse weerstand maakt warmte, maakt hitte en die zorgt dat de aansluiting bij flinke belasting afbrand.
Al te vaak gezien.

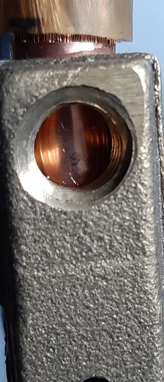

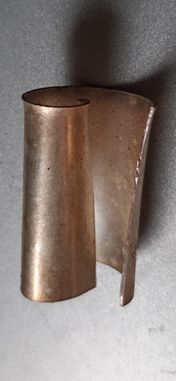

Linkse drie foto's, Te dikke huls opengeknipt en om de bundel gewikkeld.

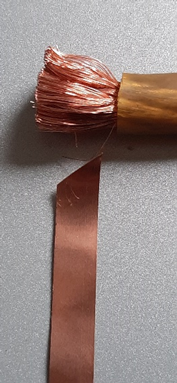

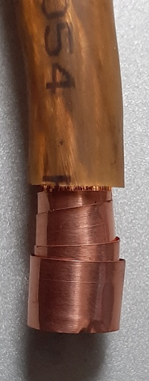

Rechtse drie foto's, een strook koperfolie in de bundel gestoken en de bunder omwikkeld.

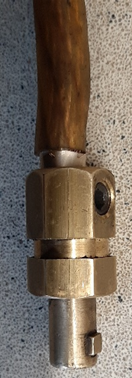

Bij beide onderdelen de inbusschroeven flink aangedraaid en klaar was de verbinding.

Dit snoer kan 250 Ampère contenu doorlaten.
Stekker en tang zijn voor 400 Ampère gemaakt.
250 Ampère bij 42 volt komt in modelbouw zo goed als nooit voor.

Hier zijn de twee aansluitingen geschroefd.
Bij aardklemmen kunnen de verbindingen geschroefd en geperst zijn.
Bij te persen/krimpen kabelschoenen bestaan er kabelschoenen met verschillende boring voor de bevestigingsschroef en snoerdikte.
Om de kabelschoenen netjes op het snoer te persen gebruik je een passende grote krimptang.


Veel modelbouwplezier,
Willum



Boren slijpen

Vandaag weer even braaf geweest.

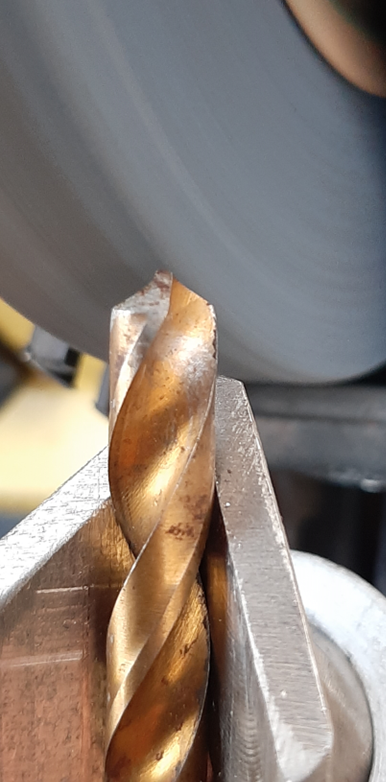

Ik heb een bakje boren geslepen.
Er waren boren bij die echt noodhulp nodig hadden.
Alle boren zijn nu weer scherp en daarmee bruikbaar.
Ook dit bakje gaat naar de werkplaats van het museum.

Foto's © Copyright w.p. 1-2023

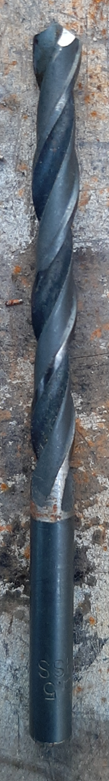

Links de mishandelde boor, midden kopje weg geslepen, rechts bruikbaar.

In het assorti zitten nu gemiddelde en hoge kwaliteit hss en hss- co boren.
De rest gaat naar de ijzerboer.

Goed gereedschap verdiend aandacht.
Willum



Je bent goed bezig Willum, altijd bezig voor een ander.
Mooie lange boren !



Hoort bij de goede doelen Ruud.
Normale lengte boren.
Veel boren eerste keer of zelfs niet geslepen.

Geen modelbouw
toch met plezier gedaan.
Willum



Oke, die linker boren leken mij langer dan normaal, vandaar.

ruud.



Oke, die linker boren leken mij langer dan normaal, vandaar.

Ook deze foto geeft weer een bedriechelich beeld.
Nee, er was een extra lange boor maar die blijft in eigen werkplaats.

Boren heb ik in meerdere lengten,
Korte plaatboor, normaal boor, lange en extra lange boor en dan nog verlengde boren.

Het museum krijgt nog wel tzt een complete set verlengde boren om ergens in de diepte te boren.
Eigenlijk zijn dat boren om te boren waar de kop van de boormachine niet kan komen.

Veel modelbouwplezier,
Willum



hydrauliekpompje

Holland in nood.
Zes weken levertijd. Kosten enorm.

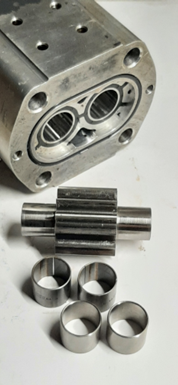

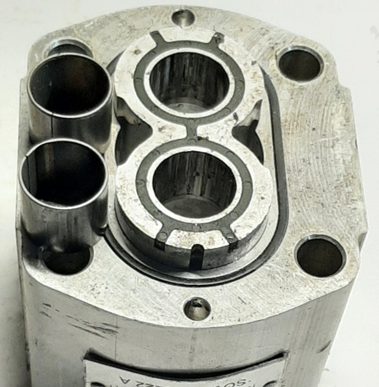

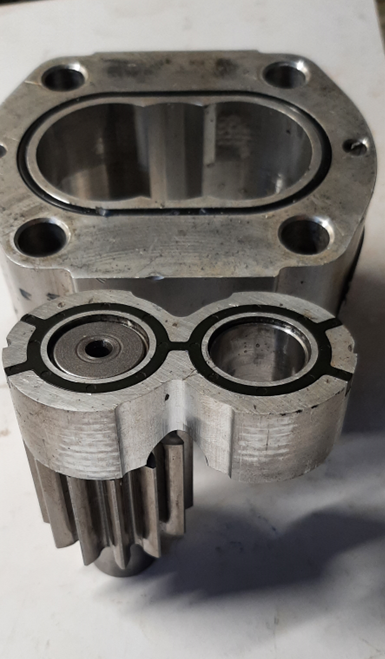

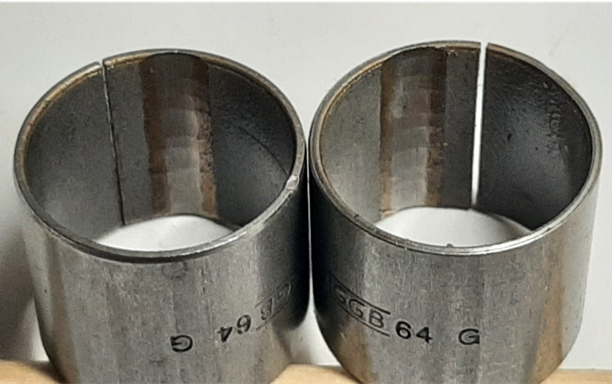

De lagerbussen van een hydrauliekpomp lekte.
De twee lagerbussen waren door de uitwaartse druk ingesleten.

Foto's © Copyright w.p. 1-2023
Bussen uitpersen. Materiaalsoort meten en daarna nieuwe draai metaal kiezen.

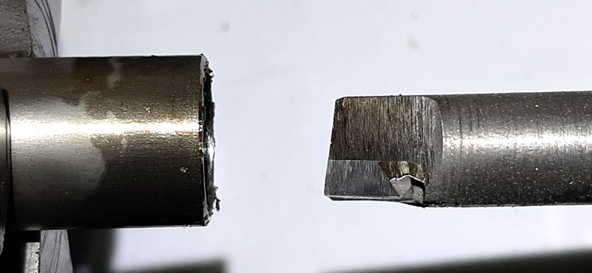

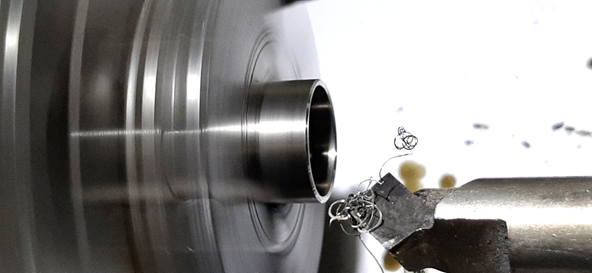

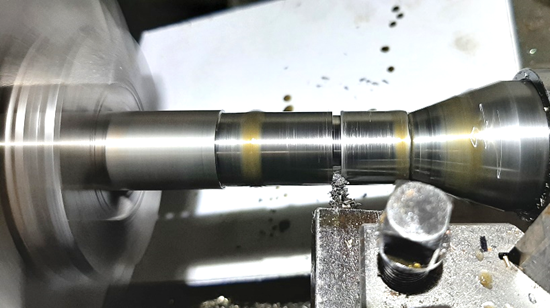

De nieuwe bussen is puur en alleen draaiwerk.

Foto's © Copyright w.p. 1-2023

Foto's © Copyright w.p. 1-2023

Straks deze nieuwe bussen op haar plek persen dan kan de pomp weer lekvrij draaien.


Dit over lekvrije lagerbussen maken.
Veel modelbouwplezier,
Willum



Hoe meet je de materiaalsoort?



Leuk dat je dit vraagt Mallegat.

De metaalsoort laat ik meten met een meetpistool.
"Metaalanalyse instrument"
De metingen worden altijd in mijn bijzijn gedaan.
Ik maak altijd een foto van de uitslag op het display van de meter.

Je drukt je metaalmonster tegen het meetvlak haalt de trekker over en even later komt de analyse.
Geeft mogelijk werkstofnummer, metaalgroep aan of metaalsoort bijvoorbeeld C45, rvs 304 etc.
Verder laat het display de legerings aandelen van jouw gemeten van jouw monster zien.
Het proefmetaal moet metaalblank en schoon zijn voor een goede analyse.
Dit is een snelle methode. Er zijn natuurlijk ook andere methoden soms ook beter.


Onder de streep,
Niet altijd wordt de analyse klakkeloos gevolgd en weer hetzelfde metaal gebruikt.
Maak ik dergelijk werk,
al dan niet voor anderen
is er overleg hoe te handelen.


Deze metingen laten zien welk metaal bv 304 jij hebt in welke exacte samenstelling van jouw leverancier voor deze batch.
De gemeten waarden liggen altijd binnen de grenzen van de norm.
Voor dit werk is dit een bijzaak.


Veel modelbouwplezier,
Willum



Metaal analyse

En als zo vaak/meestal.
Als jij of ik een hardsoldeerwerk maak
moet ik zeker weten, er op kunnen vertrouwen,
dat het soldeermetaal,
ook is wat het moet zijn.

Als een zilverhardsoldeer opdracht beschrijft dat er 55% zilver gebruikt moet worden,
moet het te gebruiken metaal ook dat zijn.
In de hardsoldeer industrie is dit een hard fijt.
Altijd dat metaal gebruiken dat ook echt geschikt is voor die bepaalde toepassing.

Wilde iemand aluminium soldeerdraad verkopen voor aardig wat geld.
Wil ik al veel geld uitgeven doe ik dat niet blind.
Ik wil weten wat ik koop er waar ik het kan gebruiken.

Vraag de persoon, welk metaal het is.
Dat is geheim.
Onzin, dit is jouw geheim.
Wil ik dit soldeermetaal voor serieus werk gebruiken moet ik de legering kennen.

Foto's © Copyright w.p. 1-2023 Een willekeurig monster plaatje met draad.

Ik had een stukje van dit metaal.
Ik heb het als soldering neergesmolten op een mosterplaatje.
Het monster plaatje en een stukje draad heb ik laten meten.
Ergens hier op dit forum staat een bijdrage over allerlei soorten soldeer en hun legeringen.
En waar deze voor te gebruiken zijn.
Zo zijn veel verschillende materiaal metingen in deze bijdragen terecht gekomen.

Altijd de juiste metalen voor een werk.
Alles voor modelbouw,
Willum



Lagerbussen

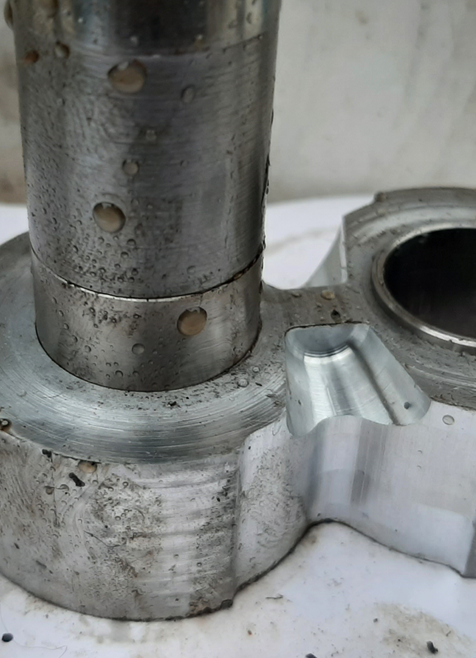

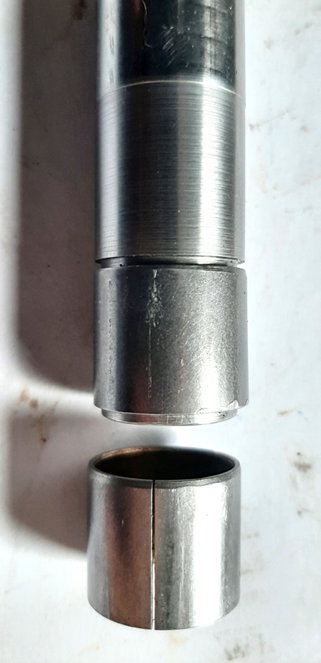

Vandaag de versgemaakte lagerbussen in geperst.
De twee bussen en de persstempel hadden overnacht in de diepvries gelegen.
Het persje was voorbereid.
Alles moet in een rap tempo gaan zodat de bussen niet weer opwarmen.

Foto's 3 x © Copyright w.p. 1-2023

Toen de bussen op hun plek zaten is de ruimer nog een keer door de bus gegaan.
Pompje loopt weer volle toeren.

Veel modelbouwplezier,
Willum



Krukas

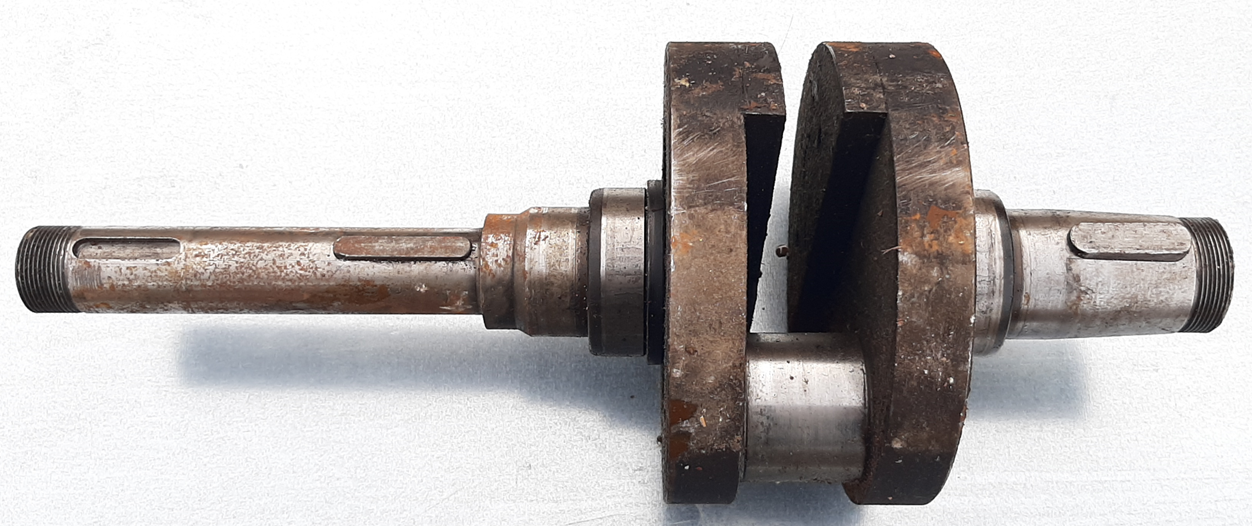

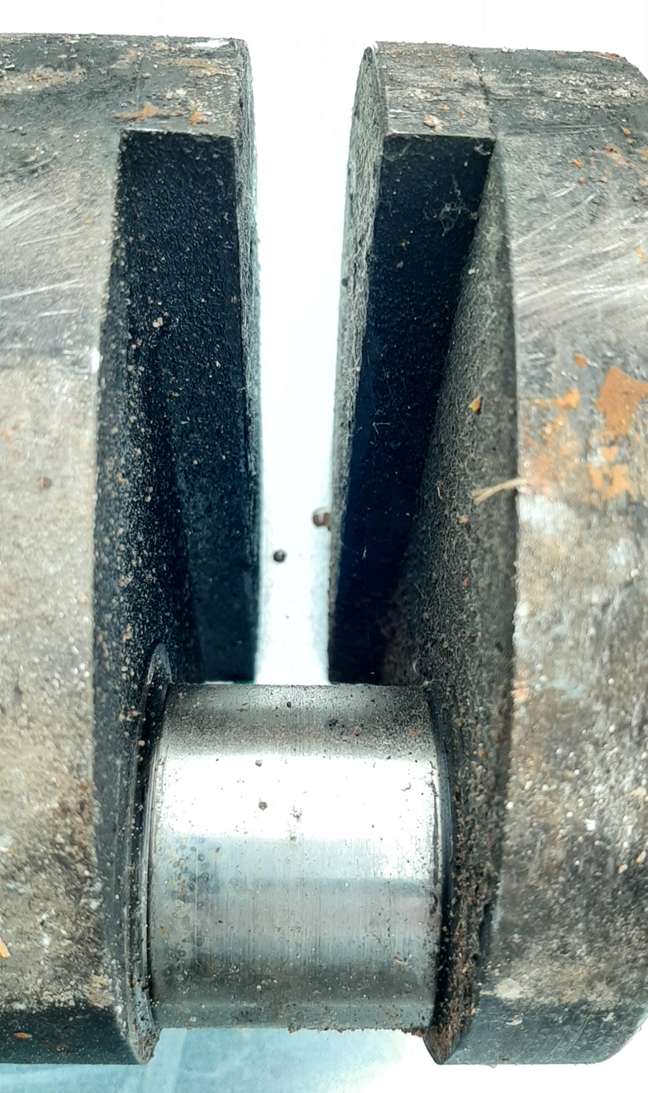

Ik kwam deze krukas tegen.
Ik vond het ding bijzonder.

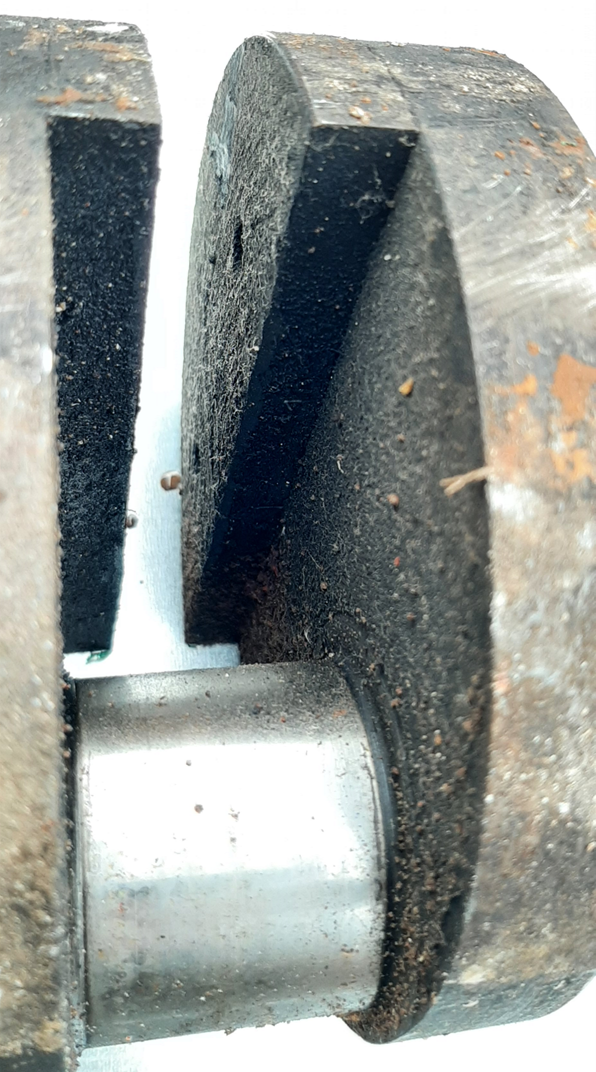

De balans platen tussen de wangen waren erin geschroefd.


Foto's 3 x © Copyright w.p. 1-2023

Leuk om dat zo een keer te zien.

Veel modelbouwplezier,
Willum



Schuifmaat

Toch maar een schuifmaat gekocht voor onderweg, voor in de auto.
Koste geen droll.
Thuis gekomen, uit het doosje gehaald, de bekken bij elkaar geschoven.
Dat viel even tegen.

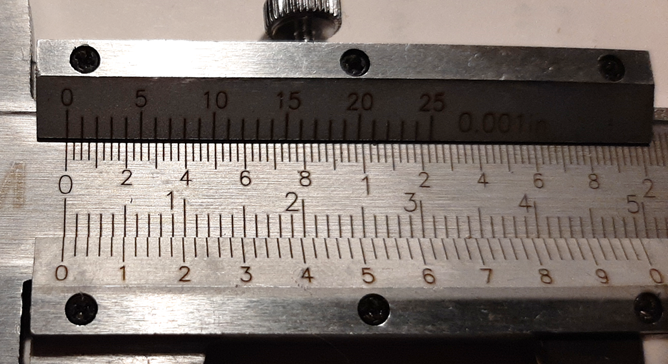

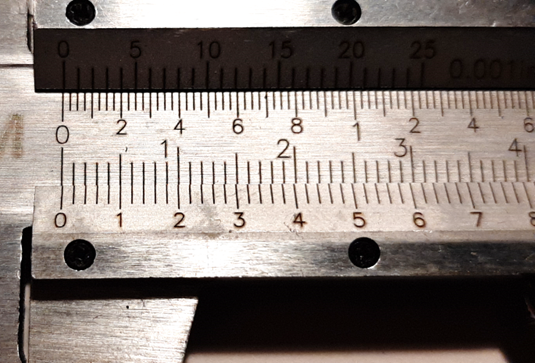

De nonius stond niet op nul maar plus 1/10 mm.

Foto's 2 x © Copyright w.p. 1-2023

Schroefjes los gezet en liniaal opgeschoven.
Schroefjes vast, staat nu op nul.


Veel modelbouwplezier,
Willum



3-klauw

Half werk,
alleen aan de kant waar de bekken/klauwen zitten zat olie.

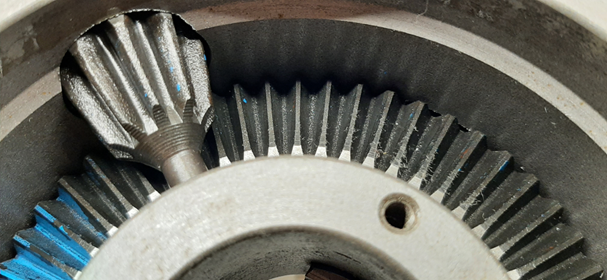

Het tandwiel aan de achterkant van die zelfde schijf stond compleet droog.

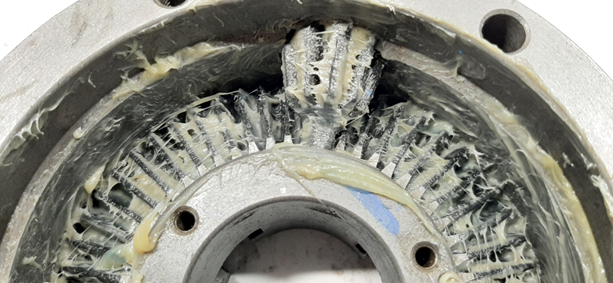

Uit ervaring wist ik dit dus ik heb het ding open gemaakt en goed in het vet gezet.
Geleidingen van de bekken gesmeerd en alles weer in elkaar geschroefd.

Foto's 2 x © Copyright w.p. 1-2023

Zo deze klauwplaat kan jaren mee.


Veel modelbouwplezier,
Willum



Dat ze dat zo droog afleveren......



Dat ze dat zo droog afleveren......

Ik snap dit echt niet.
Als goedgelovige heeft mij dat ooit een klauwplaat gekost.
Alles stond droog en de tanden in de plaat gingen knarsen.
Gevolg dat de plaat steeds zwaarder draaide met de sleutel.

Ik had laatst een nieuwe flinke boorkop en die stond ook vrijwel droog.
Rechtop gezet en vol olie gegoten.

Tandwielen en geleidingen altijd smeren.

Goed gereedschap loopt pas echt gesmeerd met vet.

Veel modelbouwplezier,
Willum



Eensch.



Alle waar naar zijn geld en goedkoop is duurkoop.
Schuifmaat was in orde te krijgen in tegenstelling tot de goedkope digi schuifmaat die ik gekocht had. Het ding had scheefstaande bekken, bleek na openmaken van de verpakking. Waardeloos dus teruggebracht en geld terug gekregen. Toen maar een digi Mitutoyo via marktplaats gekochten; dat was gelukkig een goede.

Klauwplaat smeren doe ik met kettingvet, bedoeld voor smering van kettingen van motoren. Het spul kleeft als een gek en blijft vlgs mij beter, daar waar het moet zitten.
Gewoon lagervet oid wordt meer naar buiten geslingerd. Resultaat een laag vet op de omtrek en niet op de tandkrans.
Zaten er op het droge exemplaar nog slijpstofdeeltjes / kleine spaantjes in, of is dat gezichtsbedrog?



Die schuifmaat is nu okay en ligt in de auto.

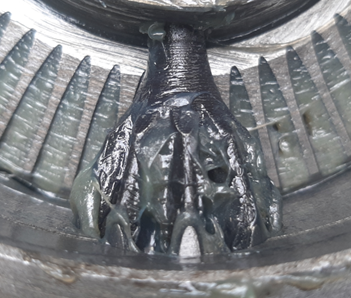

Het vet is een goed klevend kogellagervet.
Die tandkrans was verder netjes op orde.

Foto © Copyright w.p. 1-2023

Een vorige droge klauwplaat kreeg na een jaar grove slijtage aan de tandkrans.

Had deze nieuwe klauwplaat nog spaan resten in zich,
was deze linea recta retour gegaan.
Verder doet de klauwplaat wat ze moet doen.


Goed gereedschap is haar geld waard.
Goed gereedschap blijft aandacht vragen.
Veel modelbouwplezier,
Willum



Boren

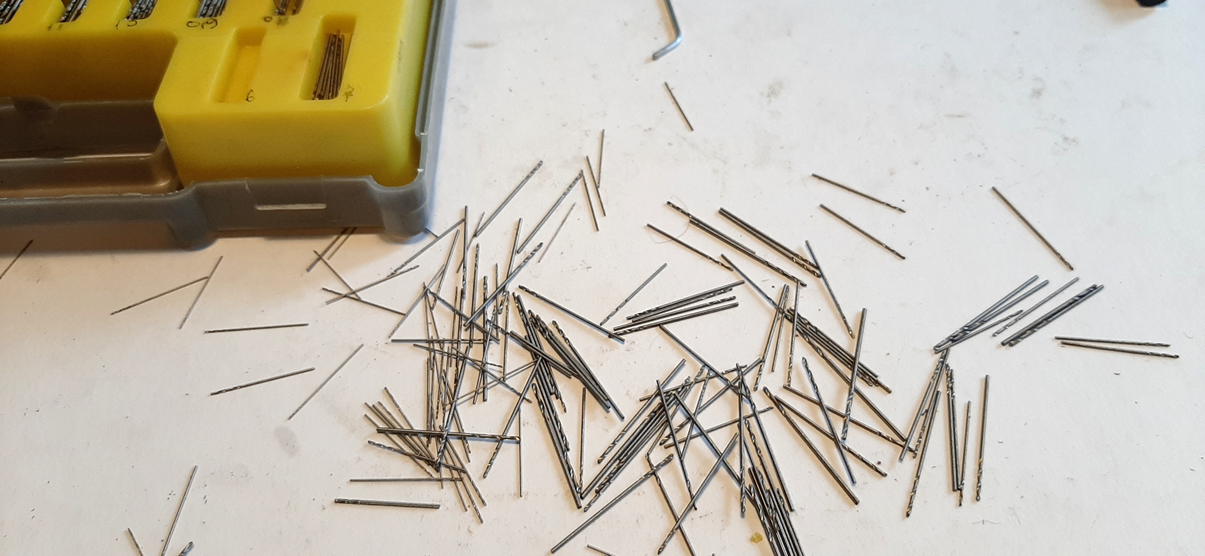

En als je niet echt oppast wordt het een kleine puinhoop.

Foto © Copyright w.p. 1-2023

Hier op de foto is al bijna alles terug gesorteerd.
280 boortjes was toch een uurtje werk.
280 keer de schuifmaat gebruiken.

Alles voor modelbouw
Goed gereedschap moet gebruiksklaar liggen.

Willum
