Recht boren

dat zijn van die doosjes die ik met uiterste voorzichtigheid open hoop dit nooit te hoeven doen .



hoop dit nooit te hoeven doen.

Ik moest wel...
280 boortjes beginnen bij 04.
Doosje nu dicht geplakt.

Alles is weer netjes bruikbaar.

Willum



Ik heb wel eens een bak met adereindhulsjes mogen uitzoeken nadat ie op straat opengevallen was.
Maar dat kon op zicht...



Enne?
Kleurtje bij kleurtje?
Of kleurloze?
Ook leuk werk.

Meerdere doosjes O-ringetjes is ook leuk.
Rustig bij gaan zitten en sorteren.



Kleurtjes, maar ook gelijke kleurtjes met miniem diameter verschil...
Ze zitten al weer jaren in een stuk degelijker dozen...



Praat me er niet van, ik heb hier nog een box van 30 bij 40 cm en 30 cm hoog 3/4 gevuld met boren staan.
Die moet ik ook nog sorteren
grt Peter



30 bij 40 cm en 30 cm hoog 3/4 gevuld
Tot boren 10 mm
Zijn zeker 500 boren
Misschien wel 20 kilo staal of meer.

Eerst alles slijpen.

Dan sorteren.
2 uurtjes werk

Veel plezier
Willum



ik heb geen slijp standaard
grt Peter



Ha, ha
Wat is dat dan?



Zo,n boren slijper die jij maakt.
grt Peter



Was ik al bang voor.

Kun jij toch makkelijk maken Peter.
Ergens staat een tekening op het forum en op Google.

Willum



Zoek me gek, maar kan het niet vinden (pokke zoekbalk)
17000 afbeeldingen bij de media



Borenslijphulpstuk

Tot mijn spijt zie ik dat de tekening niet meer bij mijn artikel hier op het forum staat.
Dat is meer dan TUK.
Dank je forum.
Eigenlijk kan het artikel dan ook weg van het forum.
De foto is namelijk een wezenlijk onderdeel van de uitleg hoe te maken en hoe de borenslijper te gebruiken.

Op Gokkel staat deze nog wel op enkele plekken.

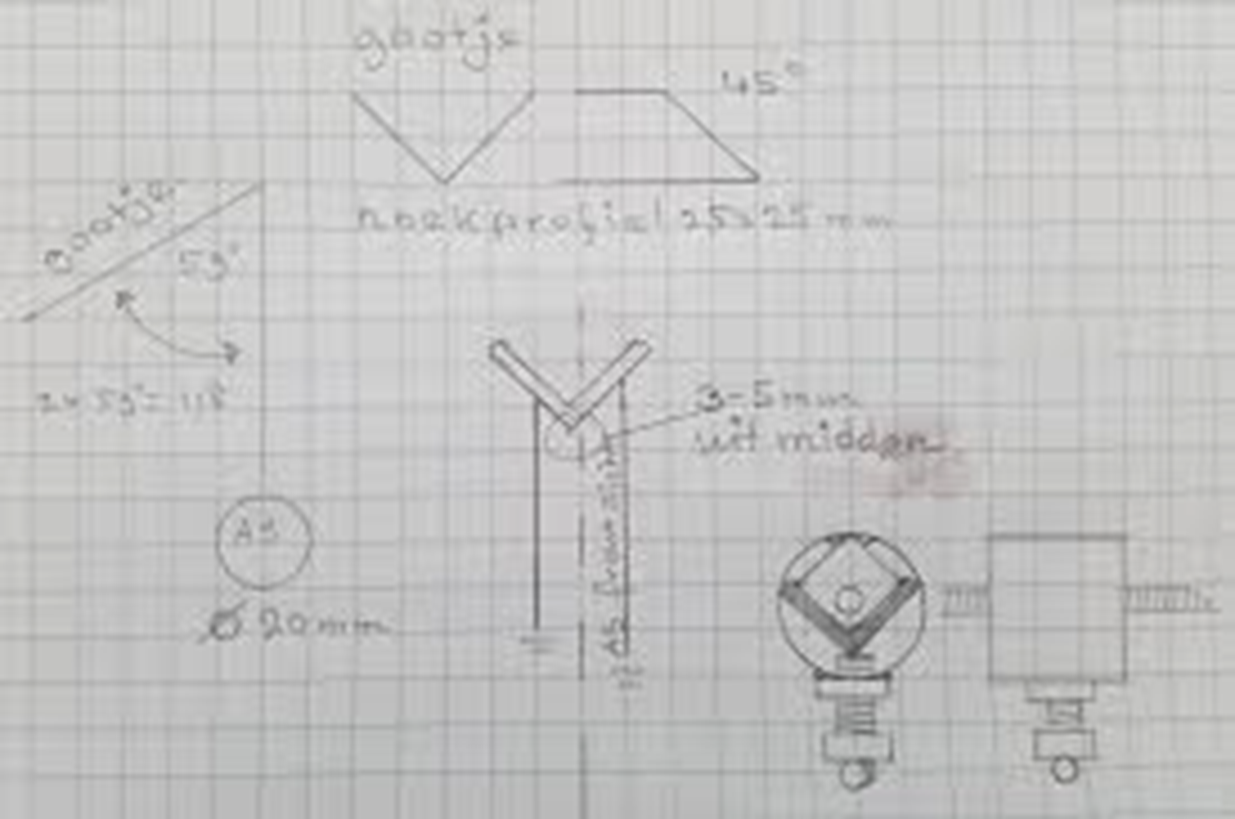

Dit is een slecht kopie Peter wil je hem gaan bouwen kan ik kijken of ik de originele tekening nog heb.

Mijn ontwerp borenslijphulpstuk.

Deze borenslijper plaats je naast je werkbankslijper.

Simpel ding, werk zeer snel.

Veel modelbouwplezier,
Willum



Dank je willum ga ik proberen

grt Peter



Messing moeren

Ik moet twee messing moeren maken.
De messing moeren hebben een eigen maat 21,8 mm rechts maal 14 gangen.
Kan ze voor een tientje per stuk kopen met 7,50 verzendkosten.
Doen we niet, ga ze maken.
Mijn boorbeitel heeft nu nieuwe bitjes voor 60 en 55 graden schroefdraad.

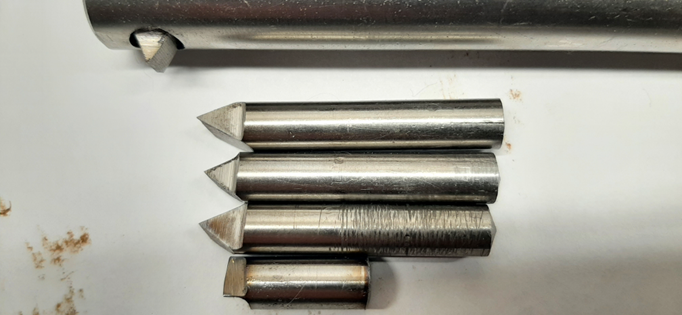

2 x © Foto w.p. 1-2023 © De vier draadbeitels en helemaal onderen een binnenbeitel bitje.

De bits zijn geslepen uit HSS Co boren 7,2 mm.
7,2 mm omdat ik nog wel 20 stuks over heb voor zulke projectjes.
De lengte moet nog afgekapt worden op 20 mm zodat het bitje in het draadgat past.

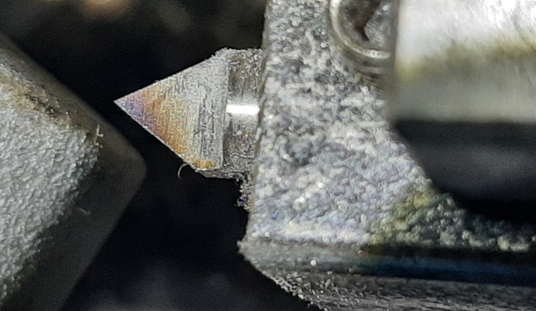

Om de bitjes te slijpen heb ik een slijpblokje gemaakt voor deze maat.
Ingekorte boor een keer inspannen voor alle volgende slijpgangen.
Het blokje met de opgesloten boor wordt steeds in de gewenste stand gedraaid.

Veel modelbouwplezier,
Willum



Zijn dat whitworth moeren?
Moest ook eens van dat soort hebben, 11/2" geloof ik. Zeskant, staal 8.8, thvz. Kostte een belacheljk hoge prijs.



Uitlijnen losse kop draaibank. (methode gejat uit boek van Crispeyn)
Dat kan op een paar manieren.
Ik las laatst over eentje die ik niet kende.
Neem een stuk rondstaf, zo lang als maar mogelijk op je bank(je).
Boor er 2 centergaten in.
Plaats de staaf tussen de centers.
Maak aan de kant van de vaste kop, vlakbij de rand van de staaf, een markering, bijv. met een permanent marker (niet inkrassen of zo)
Zet een meetklokje op het support en stel dat, op die markering, in op nul.
Draai de staaf om en laat daarbij het meetklokje en de nul instelling met rust.
Beweeg de meetklok mbv het support naar de lose kop, totdat de meetstift op de markering terecht is gekomen.
Staat de klok nog steeds op nul? dan is het OK.
Anders de losse kop nastellen totdat de klok op nul staat.

Simpel en doeltreffend.



O ja, het stuk rondstaf hoeft vlgs mij niet per se 100% recht te zijn.
Ik heb er desondanks een stuk zilverstaal diam. 20mm voor gehaald, maar dat was wel schrikken van de prijs!
€45 voor een stukje van een cm of 50.......



Zo doe ik het ook willum, geleerd van youtube Belgische draaier. Maar dan moet niet je vast punt scheef staan zoals bij mij.
Dat heb ik inmiddels opgelost.



Zijn dat whitworth moeren?
Nee.

Dit zijn moeren voor fles aansluitingen bij technische gassen.
21,8 mm maal 14 gangen daar word van gezegd het is BSPP draad.
Ik kan dat nergens zo terug vinden.
Onder de streep maakt het niets uit.
Ik maak een schroefdraad 14 gangen met een hoek van 55 graden.
Komt goed.

21,8 mm R is bijvoorbeeld voor koolzuur.
21,8 mm L is bijvoorbeeld voor propaan.
24,32 mm R is voor Argon of argon/koolzuur.
De moeren zijn drukvast/trekvast tot en met 200 bar.


Veel modelbouwplezier,
Willum
