Saint-Philippe 1693-1715, schaal 1:48

Discussie in 'Bouwverslagen historische schepen' gestart door Gino SLOCK, 25 nov 2020.

  1. Pingu57

    Pingu57

    Lid geworden:
    14 dec 2014
    Berichten:
    4.799
    Locatie:
    Leeuwarden
    Je hebt uiteraard volkomen gelijk Herby, ik heb het dan ook gelijk aangepast. :):)

    Herby63 vindt dit leuk.
  2. Gino SLOCK

    Gino SLOCK

    Lid geworden:
    21 jan 2018
    Berichten:
    170
    Locatie:
    Zottegem
    Het zijn enkel alle spanten in het midden van het schip. Gezien het redelijk onbekend is, en inderdaad onderaan, ga ik dit negeren om het na te bootsen.
    In het Engels staat dit beschreven als 'Limber Passage' maar noch een vertaling noch de functie ervan is me bekend.

  3. Hoosterw

    Hoosterw Vriend van modelbouwforum.nl

    Lid geworden:
    22 jun 2011
    Berichten:
    2.642
    Locatie:
    Nuenen
    Passage duidt op iets als doorgang ja. Alleen voor water vindt ik dat ze redelijk hoog zitten.
    Die zitten meestal vlak tegen de kielbalk aan.

    Herby63 vindt dit leuk.
  4. Herby63

    Herby63

    Lid geworden:
    6 aug 2009
    Berichten:
    924
    Locatie:
    Brugge

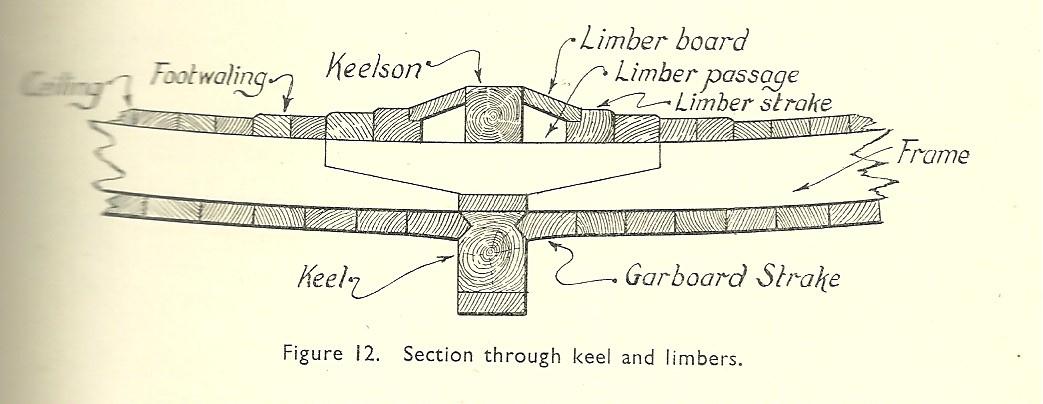

    C. N. Longridge vermeldt in The anatomy of Nelson's ships op p24 de Limbers, en tekening 12 op pagina 23 toont de limber passage.
    Andere periode en ander land kunnen een afwijken de constructiemethode verklaren.

    Scan_20201126.jpg Scan_20201126 (2).jpg


    Bijgevoegde bestanden:

    Gino SLOCK vindt dit leuk.
  5. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    4.878
    Locatie:
    Ittervoort
    Staat er niks over in Jean Boudroit zijn boeken? Het is tenslotte een Frans schip.

  6. janzwart

    janzwart verslagschrijvers

    Lid geworden:
    23 okt 2011
    Berichten:
    1.575
    Locatie:
    Hillegom
    Zoals in de tekening die Herby toonde zit het ook op de Victory. Dat vond ik toen al vreemd, want als er water in het schip komt zal het op de bodem liggen, dus naast en tussen de frames. Dan kan het alleen naar het midden stromen over de frames heen. Dus zal er altijd water tussen de frames blijven staan omdat dat nergens heen kan. Ik zou dus eerder de "Limber passage" aan de onderkant van de frames verwachten.

  7. Herby63

    Herby63

    Lid geworden:
    6 aug 2009
    Berichten:
    924
    Locatie:
    Brugge
    Bij de Engelse schepen van half 18e eeuw werd de opening tussen de spanten onderaan opgevuld zodat daar geen water kon blijven staan, waardoor de limber passage boven de spantvloer kwam te liggen.

    Bij Franse schepen van het einde van de 17e eeuw was dat misschien niet het geval waardoor die kleine opening aan de onderkant van de spanten werd voorzien.
    Die Engelse beschrijving van de Saint-Philippe laat in ieder geval toe het doel van de beschreven opening te achterhalen. :)

  8. Mees Ippel

    Mees Ippel

    Lid geworden:
    6 jun 2006
    Berichten:
    787
    Locatie:
    Werkendam
    Groot, dat mag ik wel. Succes!

    Gino SLOCK en Herby63 vinden dit leuk.
  9. Peter.

    Peter.

    Lid geworden:
    25 okt 2020
    Berichten:
    223
    Locatie:
    Bemmel
    Ik ga je volgen. Succes met de bouw, ze is een prachtig schip! :bier:

    Gino SLOCK vindt dit leuk.
  10. Gino SLOCK

    Gino SLOCK

    Lid geworden:
    21 jan 2018
    Berichten:
    170
    Locatie:
    Zottegem

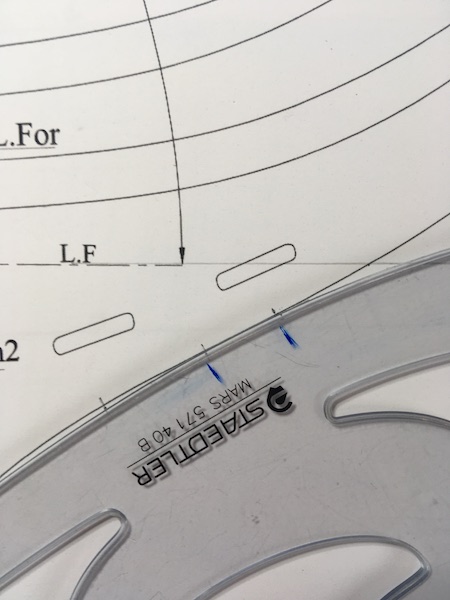

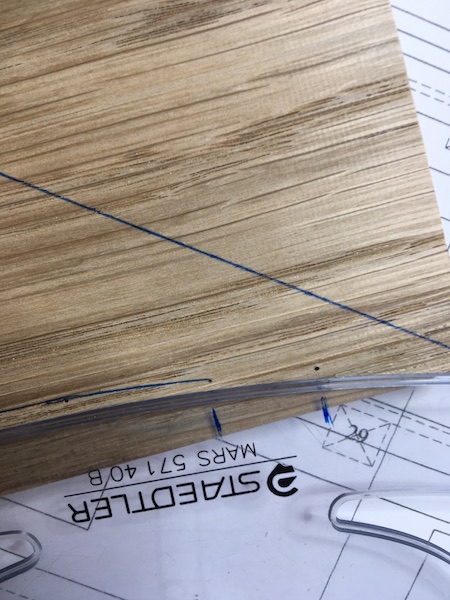

    Teken- & prikmethode (foto 201112 F & G)

    TIMBERWOLF en Stephan Kertész vinden dit leuk.
  11. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    4.878
    Locatie:
    Ittervoort
    Wist je dat je de inkt van een geprint papiertje kan overbrengen met terpetijnolie? Door gedeelten van je tekening in pdf in te scannen en afgedrukt met inktjet in spiegelbeeld, met de bedrukte kant tegen het hout en dan doorweken met terpetijnolie. Laten inwerken en dan het papier verwijderen. De inkt zit nu op het hout.

    TIMBERWOLF vindt dit leuk.
  12. Gino SLOCK

    Gino SLOCK

    Lid geworden:
    21 jan 2018
    Berichten:
    170
    Locatie:
    Zottegem
    Heb je dan geen verlies van de correcte maten door het scannen/kopieren, al is het een paar micro-millimeters?
    Maar lijkt me wel interessant, ga ik eens proberen ;-)

  13. Gino SLOCK

    Gino SLOCK

    Lid geworden:
    21 jan 2018
    Berichten:
    170
    Locatie:
    Zottegem

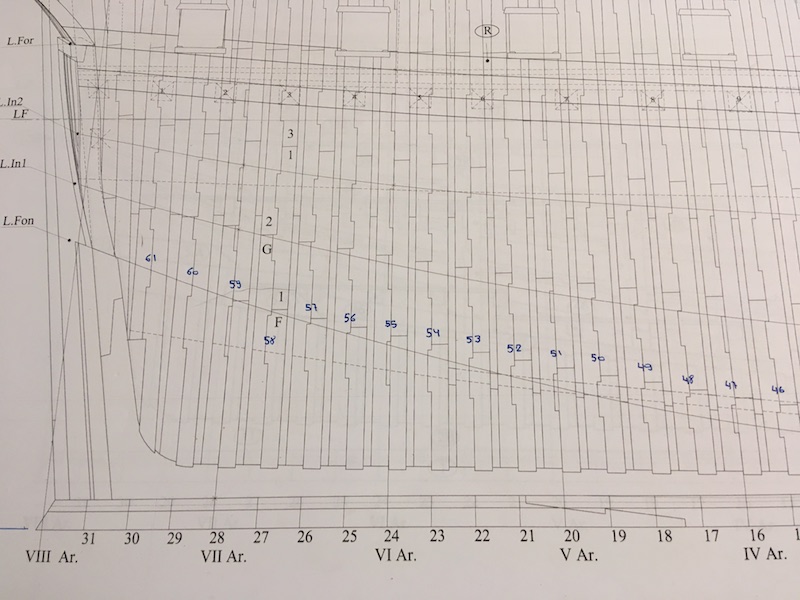

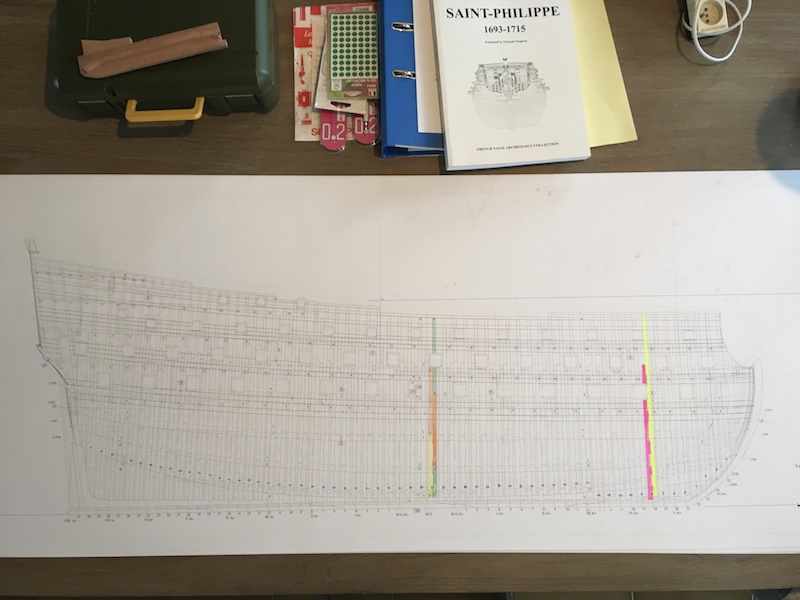

    Ik heb ondertussen de spanten een eigen nummer gegeven want volgens het plan worden de spanten genummerd vanaf het midden vh schip, zowel naar voor als naar achter, waardoor je een dubbele nummering krijgt.
    Dus vanaf nu mijn eigen nummering, vanaf vooraan.

  14. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    4.878
    Locatie:
    Ittervoort
    Vandaar pdf. Daar kan je nauwkeurige afdrukken mee maken. In het programma kan je een meting doen endie kan je mee afdrukken ter controle. Je kan ook een meetpunt meescannen. Ik had een klein stukje donker papier dat ik meescande van 10 cm lang precies als ijk punt. Bij afdrukken kan je het nameten en een correctie toepassen mocht dit nodig zijn. Je printer kan soms iets afwijken.

    Gino SLOCK vindt dit leuk.
  15. Mees Ippel

    Mees Ippel

    Lid geworden:
    6 jun 2006
    Berichten:
    787
    Locatie:
    Werkendam
    Met de strijkbout de inkt van papier op hout strijken heb ik ook al vaak toegepast.....is een optie

    Stephan Kertész en Gino SLOCK vinden dit leuk.
  16. Hoosterw

    Hoosterw Vriend van modelbouwforum.nl

    Lid geworden:
    22 jun 2011
    Berichten:
    2.642
    Locatie:
    Nuenen
    Dat is meestal de hitte/afkoelen cyclus in combinatie met het papier tijdens het afdrukken. Vooral laserprinters hebben er last van is mijn ervaring.
    Foto papier heeft daar dus veel minder last van.

    Herby63 en Stephan Kertész vinden dit leuk.
  17. Gino SLOCK

    Gino SLOCK

    Lid geworden:
    21 jan 2018
    Berichten:
    170
    Locatie:
    Zottegem

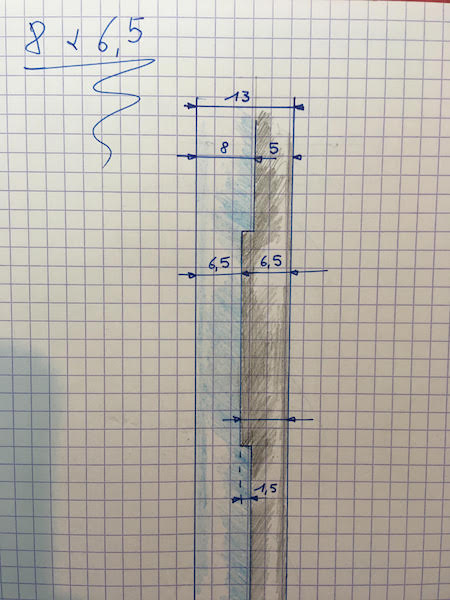

    Hier de 'dubbele spant' uitgetekend met de juiste maten.
    Er moet dus gewerkt worden met één plank van 8 mm & eentje van 6,5 mm dik. Het duo vormt uiteindelijk 1 genummerde spant van 13 mm dik.


    TIMBERWOLF, Jaques, Pingu57 en 1 andere persoon vinden dit leuk.
  18. Hoosterw

    Hoosterw Vriend van modelbouwforum.nl

    Lid geworden:
    22 jun 2011
    Berichten:
    2.642
    Locatie:
    Nuenen
    Netjes, echt op de oude bouw wijze. :thumbsup:

    Herby63 en Gino SLOCK vinden dit leuk.
  19. Pingu57

    Pingu57

    Lid geworden:
    14 dec 2014
    Berichten:
    4.799
    Locatie:
    Leeuwarden
    Je maakt er goed werk van Gino.:rofl::rofl:

    Gino SLOCK vindt dit leuk.
  20. Jaques

    Jaques

    Lid geworden:
    31 mei 2016
    Berichten:
    3.352
    Locatie:
    Tilburg
    Das ginne kattenpis zeggen ze dan bij ons, lijkt mij een heel werk Gino, succes met de uitvoering. :thumbsup::thumbsup:

    Gino SLOCK vindt dit leuk.
