    Dat klopt inderdaad.
    Ikzelf vindt het ook altijd geweldig om te zien hoe andere hele mooie dingen
    in de modelbouw maken zonder dat ik daar iets mee heb.
    En de topics van Bram en Droop zijn inderdaad ook geweldig om te zien/lezen.

    m.v.g.
    Patrick

  2. roodrunner

    roodrunner

    Lid geworden:
    8 jan 2011
    Berichten:
    97
    Locatie:
    Kaatsheuvel
    Dat is geen vocht, maar had een update op de telefoon gehad waardoor de camera slechte foto's maakten.
    Maar dat is nu weer opgelost als het goed is.
    Helaas komen er nog foto's aan waar dit probleem nog wel zichtbaar is.
    Alvast mijn excuses ;)

    m.v.g.
    Patrick

  3. Droopy'ke

    Droopy'ke verslagschrijvers

    Lid geworden:
    21 apr 2003
    Berichten:
    3.460
    Locatie:
    Vlaanderen
    Tot ze die reuze 150 kg wegende full metal tankbeesten met een prijskaartje van +/- 10.000 €/stuk eens live kunnen aanschouwen. Dan denken ze er plots héél anders over (heb ik meermaals op verscheidene beuren meegemaakt). :D:D

  4. Tiger I

    Tiger I

    Lid geworden:
    28 sep 2011
    Berichten:
    1.734
    Locatie:
    Groningen
    Ach ja, het is uiteraard ook lastig om alle modelbouw bij te houden ook binnen dit forum met zijn talloze bouwberichten. Zelf vind ik zeil schepen uit de VOC tijd of windjammers erg mooi, maar toch echt te gecompliceerd om zelf te maken...heb wel een paar modellen gekocht...zweefvliegers van balsahout ook wel gemaakt, 4wd buggy's van Tamiya jaren mee gecrossed...ook erg leuk om in elkaar te zetten...tanks heeft toch al snel de associatie met oorlog en leger, voor mij dan weer een mooi middel om mij te verdiepen in de geschiedenis van de tweede wereldoorlog dus tanks uit die tijd...met het leger an sich heb ik niks...en oorlog dat is gewoon een verschrikking. Maar tanks zijn qua techniek wel vaak hoogstandjes die de allerlaatste technische ontwikkelingen in hun tijd weergeven.

  5. denman

    denman

    Lid geworden:
    7 apr 2009
    Berichten:
    76
    Locatie:
    Op de Veluwe
    Daar kan ik weinig meer aan toe voegen Bram. Er zit een vracht aan techniek in.
    Kom maar op met een nieuwe update van dit topic!

  6. roodrunner

    roodrunner

    Lid geworden:
    8 jan 2011
    Berichten:
    97
    Locatie:
    Kaatsheuvel
    Vooruit dan maar, u vraagt wij leveren ;)
    Hier dan weer een update van de abrahms tank.

    Dan zal ik eerst maar eens beginnen met wat foto's van de onderbak.

    [​IMG]

    [​IMG]

    Hier zullen de motoren ingeplaatst moeten gaan worden.
    Dat zal nog passen en meten gaan worden, en de juiste motoren nog zien te vinden.
    Maar dat wordt ook weer een mooie uitdaging.

    [​IMG]

    Ook alvast 2 sleep ogen aan de bak gehecht.

    [​IMG]


    Alvast een totaal overzicht zonder dat de draaikrans er tussen zit.
    Zo begint het al langzaam aan ergens op te lijken.
    Overigens zijn de zijpanelen om de tracks af te dekken van 2mm alluminium gemaakt.

    [​IMG]


    [​IMG]

    Nog een totaal overzicht, maar dan nog met het kartonnen malletje voor de ombouw van de loop.

    [​IMG]

    [​IMG]

    [​IMG]


    Het begin van de tracks is ook al gemaakt. en voor dit kleine stukje heb ik
    al 48 gaatjes mogen boren en tappen, en er gaan nog heeeeeel veeeeel meer gaatjes volgen :shock:
    Op de tracks komen straks ook nog pads, net zoals in het echt.
    Maar ik ben er nog niet uit of dat die van rubber of van kunstof gaan worden.

    [​IMG]

    [​IMG]


    En dan de laatste 2 foto's voor deze update ronde.
    De geschutskoepel.

    [​IMG]

    [​IMG]

    Dat was dan de update voor deze ronde weer.
    Er zullen nog vele foto's gaan volgen ;) :D

  7. Tiger I

    Tiger I

    Lid geworden:
    28 sep 2011
    Berichten:
    1.734
    Locatie:
    Groningen
    Ziet er al mooi uit roodrunner petje af wordt het een zware tank?
    [media=youtube]9efA-gcrb_c[/media]
    21st Century Toys 1/10th scale RC M1A2 Abrams Driving in the Snow
    Dit zal wel een plastic versie zijn ?!

    Laatst bewerkt door een moderator: 13 nov 2015
  8. roodrunner

    roodrunner

    Lid geworden:
    8 jan 2011
    Berichten:
    97
    Locatie:
    Kaatsheuvel
    Dank je bram. Ik ben zelf ook zeer tevreden met hoe het allemaal tot nog toe gaat.
    De laatste keer dat ik de tank heb gewogen zat ik op 11 kilo, maar daar zijn al weer
    wat grammetjes bijgekomen.

    en ik denk inderdaad dat die abrams op het filmpje van plastic is.
    Hij zakt ook niet echt diep in de sneeuw weg.

    m.v.g.
    Patrick

    Laatst bewerkt door een moderator: 13 nov 2015
  9. Tiger I

    Tiger I

    Lid geworden:
    28 sep 2011
    Berichten:
    1.734
    Locatie:
    Groningen
    Nothing beats metal :)

  10. mikeman

    mikeman

    Lid geworden:
    11 jun 2004
    Berichten:
    241
    Locatie:
    sittard
    Hoi Patrick, Je had mij even op het verkeerde been gezet met je omschrijving 1:10.
    Zie nu dat ze toch echt wel serieuze maten zijn van je tank.
    Mijn complimenten voor het zetten van het plaatwerk.
    Was het voor de tracks niet mogelijk de ketting in zn geheel te gebruiken inplaats van de schakels los te maken? Dan had je ook tandwielen kunnen gebruiken voor de aandrijving.
    prachtig project en vanaf nu (mijn verontschuldigingen voor de late insteek) zal ik je zekers te weten volgen :)
    Suc6 met dit mooie project!

  11. denman

    denman

    Lid geworden:
    7 apr 2009
    Berichten:
    76
    Locatie:
    Op de Veluwe
    Ding van 21st Century Toys 1/10th zal inderdaad van plastic zijn.
    Zullen nog wel een paar kilootjes bijkomen.
    Ga je nu zelf een aandrijfwiel maken of is de steek nog steeds hetzelfde zodat een kettingwiel gewoon past?

  12. roodrunner

    roodrunner

    Lid geworden:
    8 jan 2011
    Berichten:
    97
    Locatie:
    Kaatsheuvel

    Hoezo, dacht je dat het een kleiner model zou gaan worden ???

    Het zetten van het plaatmatariaal is gedaan op een hi-tech zetbank (ahum)
    oftewel gewoon met 2 dikke hoeklijnen in de bankschroef :D
    Ik heb helaas niet de beschikking over een echte zetbank. maar zo gaat het ook goed.

    Wat betreft de tracks, ik heb er inderdaad over nagedacht om de ketting in zijn geheel te gebruiken, echter lijkt het dan totaal niet meer op hoe ze in het echt zijn.
    En ik wil het orgineel zo dicht mogelijk proberen te benaderen.

    Groeten,
    Patrick

  13. roodrunner

    roodrunner

    Lid geworden:
    8 jan 2011
    Berichten:
    97
    Locatie:
    Kaatsheuvel
    Als het kan wil ik kijken voor een bestaand tandwiel.
    Dat is ook het makkelijkste.
    Maar mocht dat niet gaan passen, wil ik ze laten uittekenen en laten lasersnijden.

    Groeten,
    Patrick

  14. Klamath

    Klamath

    Lid geworden:
    3 mrt 2008
    Berichten:
    4.850
    Locatie:
    Westerhaar, Overijssel
    Als je ze moet laten maken, zou in informeren of je ze ergens kunt laten draadvonken, dan heb je het ook exact volgens tekening, geen nabewerking meer nodig.

    Erg mooi project dit. Ben hem stilletjes wel aan het volgens. :)

  15. Joop.O.H.

    Joop.O.H.

    Lid geworden:
    22 jul 2004
    Berichten:
    829
    Locatie:
    Hengelo

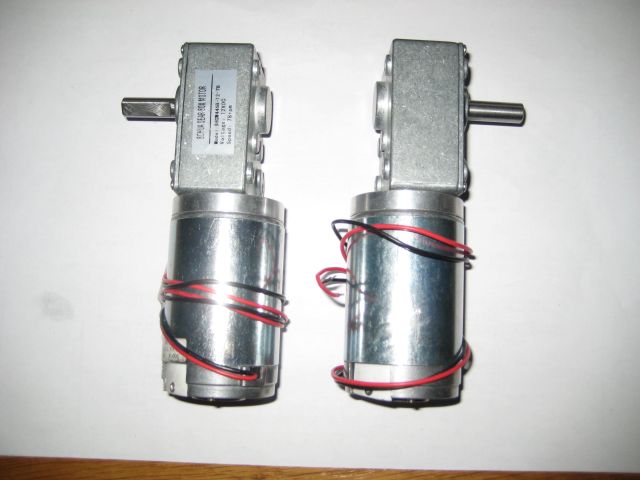

    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  16. Joop.O.H.

    Joop.O.H.

    Lid geworden:
    22 jul 2004
    Berichten:
    829
    Locatie:
    Hengelo
    Hallo Patrick

    Sorry,ik heb te snel deze foto geplaatst.Deze aandrijving wil ik in mijn MARK IV plaatsen ook schaal 1:10
    Ik volg met interesse jou projeckt en gaat goed zo te zien.
    Ik heb zelf al een Tiger 1;10 gebouwd,staat hier ook ergens op dit topic hoe hij gemaakt is.Hier heb ik de aandrijving zelf gemaakt en werkt ook goed.
    Mijn vraag is hoe jij de aandrijvjng maakt?

    Gr.Joop

  17. roodrunner

    roodrunner

    Lid geworden:
    8 jan 2011
    Berichten:
    97
    Locatie:
    Kaatsheuvel
    Dat zijn mooie motors. Zoiets heb ik straks uiteindelijk nodig.
    Wat zijn de gegevens van deze motoren, en waar kun je ze kopen ???
    En bovenal wat is de prijs ;)

    Groeten,
    Patrick

    Laatst bewerkt door een moderator: 17 nov 2015
  18. roodrunner

    roodrunner

    Lid geworden:
    8 jan 2011
    Berichten:
    97
    Locatie:
    Kaatsheuvel
    Ook ik ben te snel :-o
    Maar hoe bedoel je precies met hoe ik de aandrijving wil gaan maken ???

    Groeten,
    Patrick

  19. Joop.O.H.

    Joop.O.H.

    Lid geworden:
    22 jul 2004
    Berichten:
    829
    Locatie:
    Hengelo
    Hio Patrick

    Ja, onze berichten gingen een beetje door elkaar heen.

    Deze aandrijving heb ik bij ALIEXPRES besteld en deze maakt 78 omw./12 volt,de prijzen staan ook vermeld.
    Je kunt ""wormwielaandrijvingen"" in toetsen dan kom je verschillende typen tegen ook met een ander toerental

    Gr.Joop

  20. roodrunner

    roodrunner

    Lid geworden:
    8 jan 2011
    Berichten:
    97
    Locatie:
    Kaatsheuvel
    Is ook een keer leuk als het een rommeltje wordt:D
    Oke bedankt voor de tip, zal eens gaan googlen.
    En zal ook eens gaan zoeken naar jou project van de tiger.

    Groeten,
    Patrick
