Simpele goedkope snijboog voor piepschuim vleugels

Discussie in 'Bouwtips vliegende modellen' gestart door GJVO, 15 feb 2019.

  1. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    8.121
    Locatie:
    Uithoorn

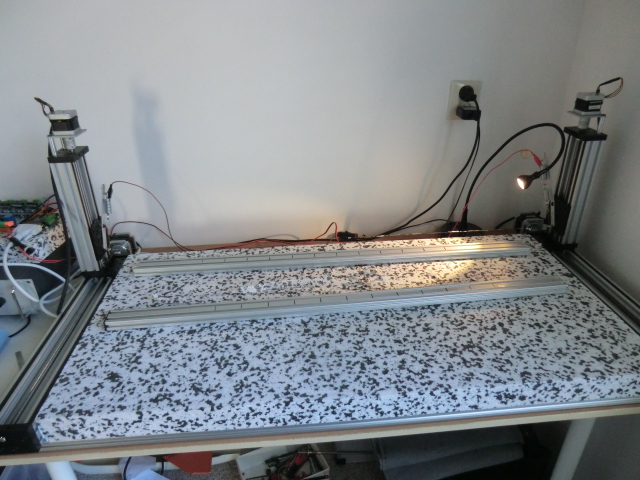

    Ja Hans, ik heb jaaaren geleden al cnc snijders gemaakt.
    Denk dat ik 1 van de eerste was hier op het forum.
    Zelf een MM2001 print ge-etst, alles gesoldeerd en pic geprogrammeerd.
    Nadeel van de MM2001 was dat ie maar hele kleine stroompjes leverde, dus kleine stappenmotoren kon aansturen.
    Frame gebouwd van MDF en geleiders van lades.
    Dat werkte prima.
    Veel printen verkocht, zelfs naar Griekenland.
    Daarna nog een cnc snijder voor Fred in Limburg gebouwd op basis van een HobbyCNC print.
    Van acryl en Igus geleiders.
    Daarna niets meer met schuim gedaan en nu weer dit gebouwd, voor de experimentjes.
    Alleen doet de snijdraad aansturing het niet.
    De GGC interface lijkt het signaal niet te krijgen vanuit GMFC.
    De draad word dus niet heet.
    Al een mailtje gestuurd naar Gilles Muller dus ik zal straks wel antwoord krijgen.
    Afwachten.. dus nog niet snijden.

    Probleem opgelost..
    Pinnummering was anders dan ik verwacht had.
    Ik heb mijn vingers al verbrand aan de draad.
    Gaat goed!

    En dan ook meteen even een snelle test.
    Grofweg de temperatuur ingesteld en de snelheid op maximaal.
    Het filmpje:


    GJ

    Laatst bewerkt: 15 mrt 2019 om 19:06
  2. Hans V

    Hans V

    Lid geworden:
    29 mei 2017
    Berichten:
    222
    Locatie:
    Amsterdam
    Dat wat jij in de tussenliggende jaren hebt gedaan dat heb ik dus helaas gemist maar dat is mijn eigen schuld aangezien ik 2 jaar geleden weer de kriebels kreeg. Dat de snijdraad niet heet wordt dat is dan weer pech maar ook dat zal je binnenkort wel weer opgelost krijgen toch blijf ik het als een mooi stukje Hi-Tech zien.

  3. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    8.121
    Locatie:
    Uithoorn
    Nee Hans, hij doet het nu.
    Ik heb even de print bekeken en geconcludeerd dat de aansluitgegevens dan niet konden kloppen.
    Ik ging uit van de nummering van een IC maar het is even en oneven genummerd.
    En nu werkt hij zoals het hoort.
    Nu nog een display erbij bouwen en een kastje eromheen maken.
    En dan gaan we weer verder met de CNC frees.

    GJ

    toostbeek vindt dit leuk.
  4. Hans V

    Hans V

    Lid geworden:
    29 mei 2017
    Berichten:
    222
    Locatie:
    Amsterdam
    Niet echt fijn als je nu een ander profiel in je vingers hebt. :(

    In de wintermaanden heb ik diverse filmpjes bekeken over CNC snijden en nu is dit een test met een klein blok maar ik ben onder de indruk van de snelheid waarmee jij kan snijden.

  5. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    8.121
    Locatie:
    Uithoorn
    Als je een tapse vleugel gaat snijden dan gaat de temperatuur en ook de snelheid omlaag.
    Een rechte vleugel is het makkelijkst te snijden.
    De evaluatieperiode van GMFC Light zit er bijna op en ik ben nu overgestapt op GMFC Pro, heb ik weer 30 dagen om te testen.

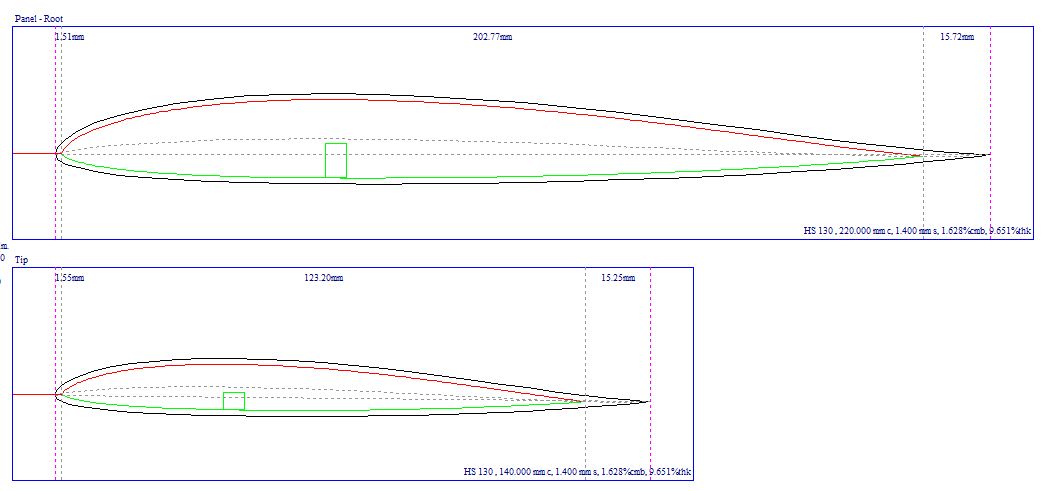

    Pro is mooier, daarmee kan je ook elliptische vleugels snijden en .dxf bestanden importeren.
    Straks de tafel instellen voor echt piepschuim en dan even een modelletje op papier zetten.
    Denk dat het een hellingzwevertje word.

    GJ

  6. albert smit

    albert smit

    Lid geworden:
    11 feb 2019
    Berichten:
    2
    Locatie:
    heerhugowaard
    Wanneer gebruik je nu EPS of XPS? Gewichtsreductie ? Jaren geleden werden de zwever vleugels gesneden in piep maar was dan de indekking van dikker materiaal?
    Kan ik 1 mm abachi als indekking gebruiken?

  7. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    8.121
    Locatie:
    Uithoorn
    Eps gebruik je als de vleugel drukvaster moet zijn of je aan het gesneden deel geschuurd moet worden (elliptische vleugel, romp).
    EPS kan je altijd gebruiken voor normale vleugels.
    Alleen zit er in EPS ook verschil.
    Het spul dat je bij de bouwhandel koopt als isolatieplaten is erg zacht maar wel geschikt voor de meeste vleugels.
    Wil je een iets drukvastere vleugel kan je dat oplossen door glasmat onder de beplanking te leggen of een hardere soort EPS te kopen.
    Bij Polycel in Gouda verkochten ze diverse hardheden alleen moet je het bestellen en ze leveren geen platen maar blokken.
    Je kan het schuim indekken met van alles, balsa, abachi, triplex, ik heb zelfs karton gezien en in de bouw dekken ze het in met matten en beton.
    Balsa is makkelijk verkrijgbaar, goedkoop en schuurbaar,
    Abachi is lastiger te verkrijgen in grote vellen en ook lastiger schuurbaar.

    GJ

  8. Hans V

    Hans V

    Lid geworden:
    29 mei 2017
    Berichten:
    222
    Locatie:
    Amsterdam
    Een project met een hellingzwever is al een leuke stap om te beginnen en om later ook te experimenteren met verschillende profielen en vleugels.

    Eén van de grote voordelen die ik zie met een CNC snijder is dat het gemakkelijker wordt om een vleugel te snijden als die uit meerdere segmenten bestaat zoals een vleugel met een grotere spanwijdte. Immers je hoeft geen 3 of 4 snijribben uit te zagen met het risico dat het toch iets onnauwkeuriger wordt. Zou je bijvoorbeeld een maximale lengte van 50cm per segment hanteren dan kan je volgens mij redelijk nauwkeurig snijden

    Ga je dit met de hand snijden dan zijn er wel 5 snijribben vereist bij een spanwijdte van 4mtr en dat is toch iets complexer dan dat je dit met software kan doen.

  9. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    8.121
    Locatie:
    Uithoorn
    Nog even een update en nog een filmpje.

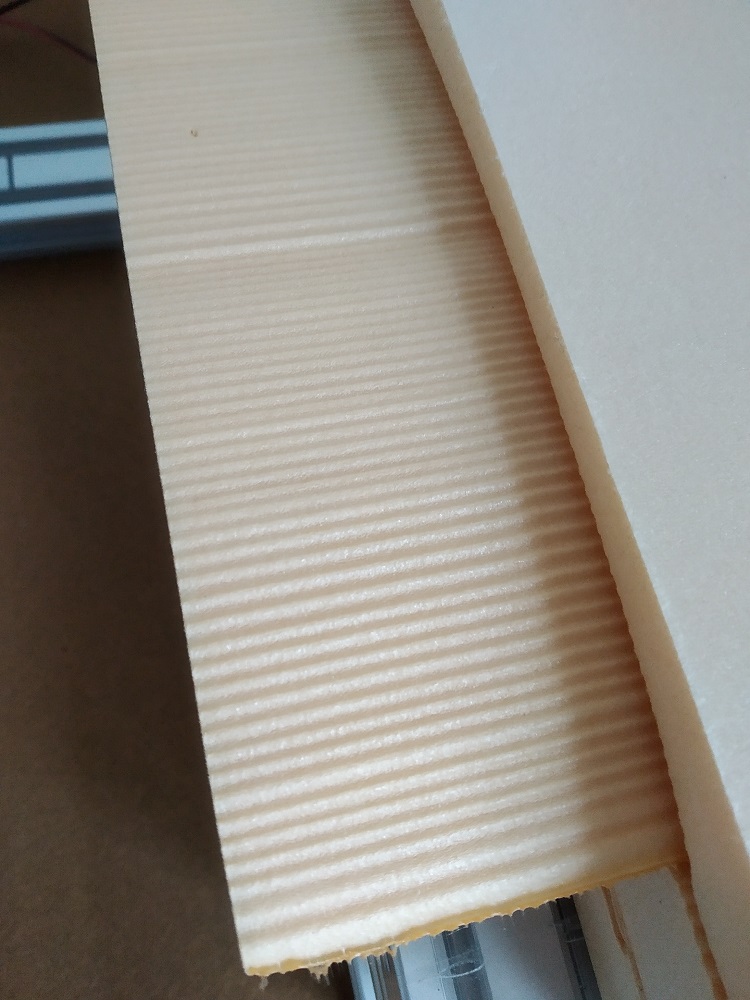

    Gisteren wat dingen gesneden maar ik kreeg steeds een probleem met golven/ribbels in het schuim.
    De hele avond aan het testen geweest, bijna een hele plaat xps er doorheen gesneden.
    Maar niets hielp.
    Vanochtend een mailtje aan Gilles van GMFC gestuurd en een paar uurtjes later bericht dat er een probleem in versie 3.91 zat en dat ik moest updaten naar 4.01.
    Gedaan en net wat gesneden.

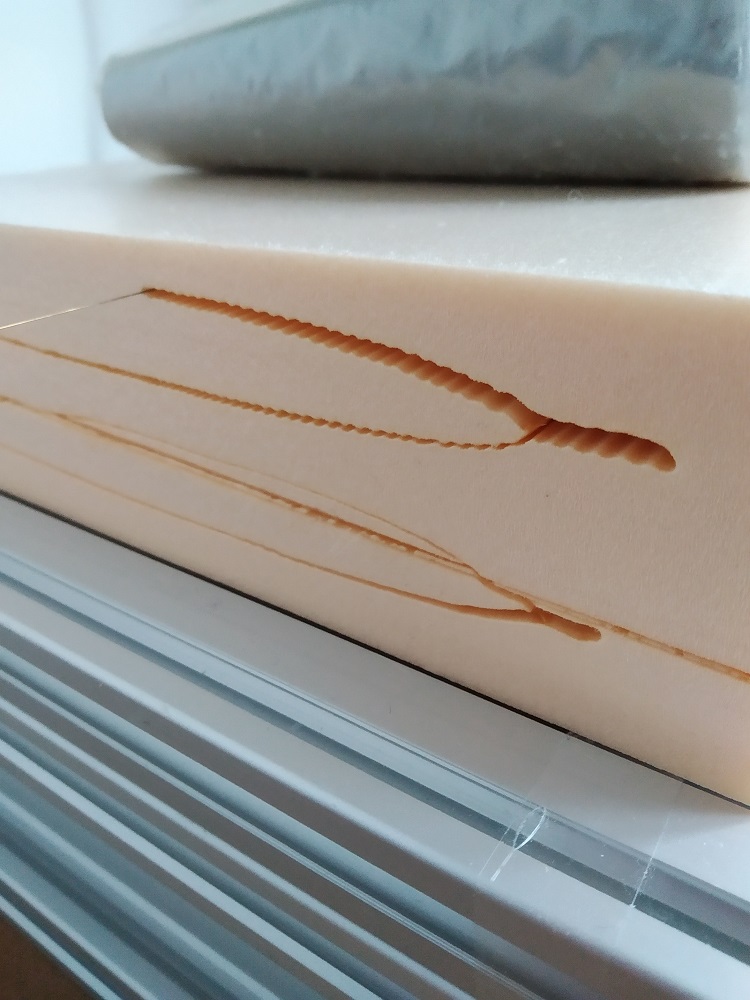

    Dit was met versie 3.91, een golfslagbad.



    En zo snijdt hij nu:

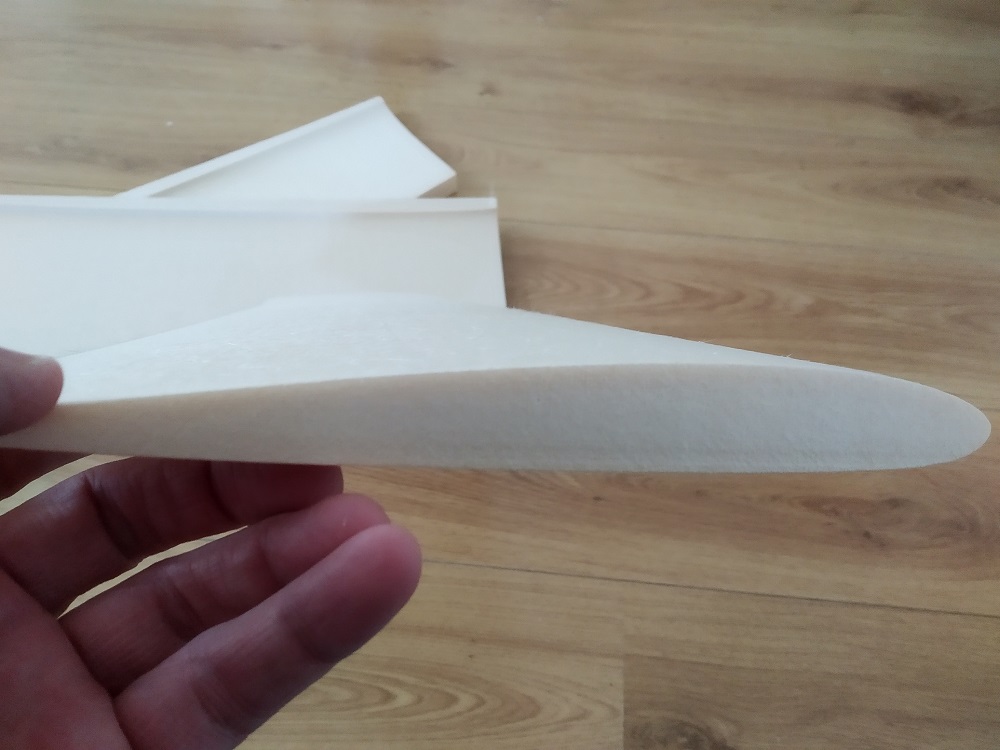

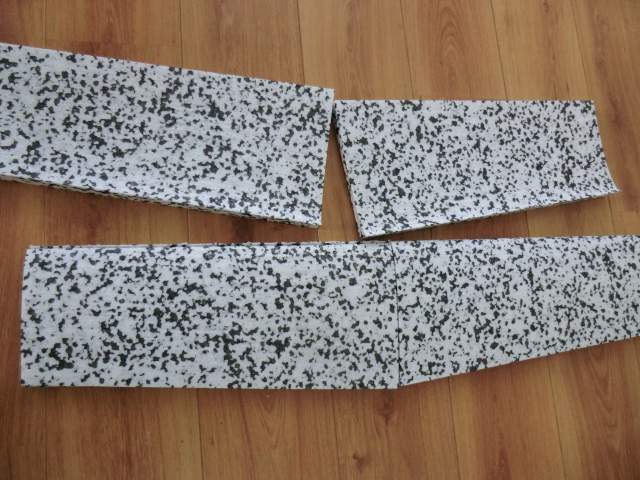

    En de foto's van het eindresultaat.



    GJ

    Hans V, H.B.Busking en Arnold 85 vinden dit leuk.
  10. H.B.Busking

    H.B.Busking Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    17 aug 2004
    Berichten:
    7.274
    Locatie:
    Odoorn, Drenthe
    Die ribels... wel zeer cratief... maar zo mooi strak is toch wel fraaier!

  11. Bertus

    Bertus Forum veteraan

    Lid geworden:
    23 sep 2002
    Berichten:
    11.076
    Locatie:
    Krimpenerwaard
    Misschien geven die golfjes wel een extreem draagvermogen;)
    Volgens mij is dat nog nooit getest.

    Maar zo der gekheid je hem een mooie machine gemaakt

  12. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    8.121
    Locatie:
    Uithoorn
    Ik denk dat door die golfjes de grenslaag loslaat dus dan is het idee van een vleugel weg.
    Misschien werkt het wel als turbulatoren?
    Inmiddels ook gewoon EPS gesneden.
    Gaat als boter.
    Superstrak.
    Maar ik denk dat ik de snij-afstand tussen de portalen even ga vergroten naar 120 cm, dan kan er een hele plaat onder en kan ik ook weer 2 meter span snijden.

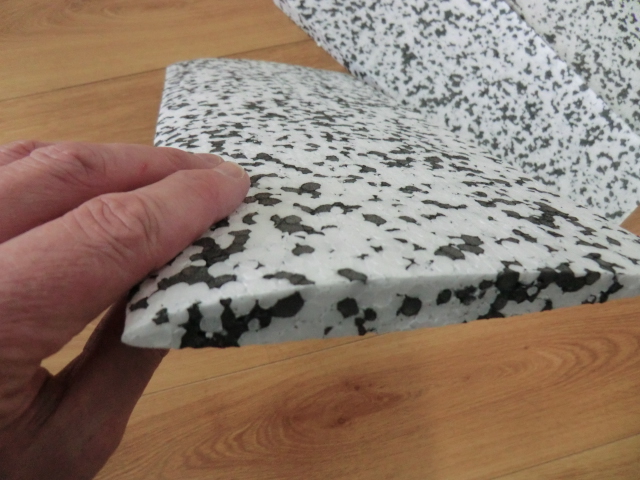

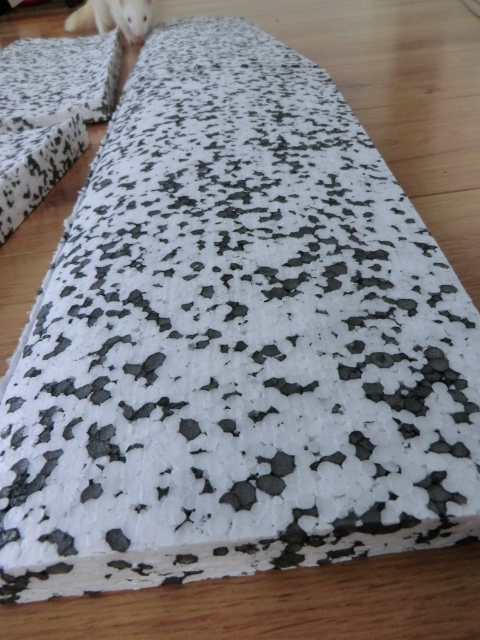

    De foto's van de EPS in tijgerprintje (waarom verkopen ze overal van die zwart/witte piepschuim?


    Fretproof, op de achtergrond zit ze zich er weer mee te bemoeien.


    GJ
