    Ik heb sinds kort een metaaldraaibank aangeschaft:
    draaibank-aanschaffen

    [​IMG]

    Mijn schoonvader heeft me een paar basis technieken en de grondbeginselen uitgelegd en getoond. Helaas zijn mijn schoonouders weer vertrokken naar Belgie en ik sta er alleen voor.

    Komende weken ga ik een hoop oefenen en zullen er wel meer vragen komen. Gelukkig heb ik een heleboel afval materiaal om te oefenen (veel aluminium).

    De eerste vraag:

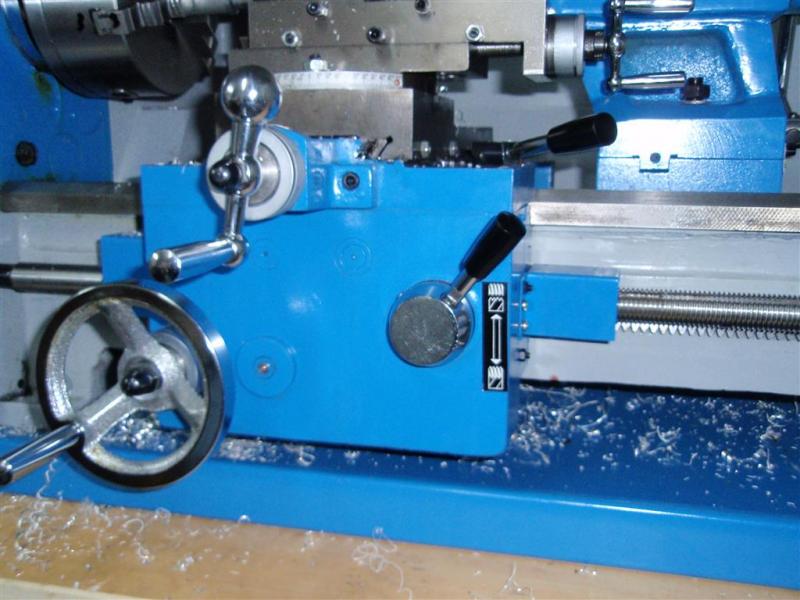

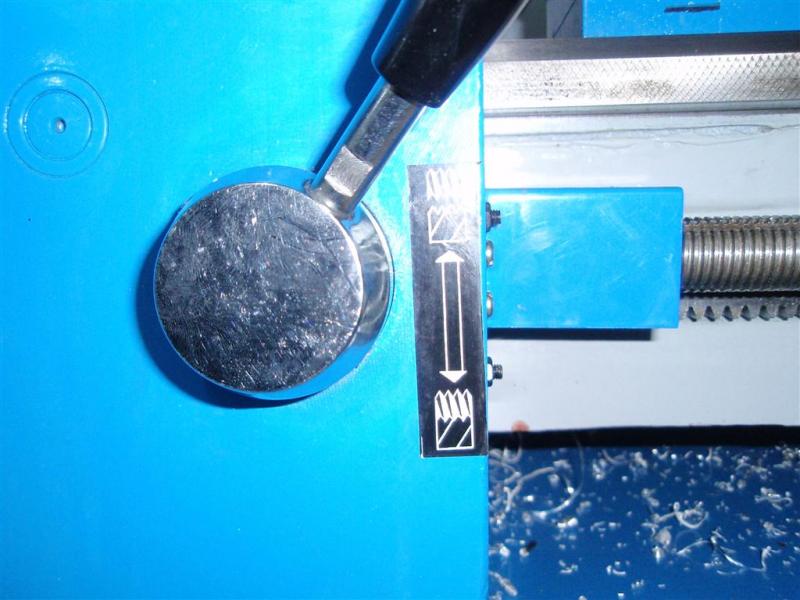

    Deze hendel, waarvoor dient die, de automatische langslede gaat er sneller en trager door , maar de precieze toepassing is me onduidelijk:
    [​IMG]

    [​IMG]

    Vraag 2: schroefdraad draaien..... het lukt niet. Eergisteren met mn schoonpa geprobeerd , maar vanaf de 2e pas snijd hij niet in de groef die bij de eerste pas is gekerft.

    We zijn als volgt tewerk gegaan:
    -Tandwielen verstoken volgens de tabel (voor afstand 1.75 (M12?) )
    -Aluminium as in de kauwplaat gezet (diameter 20... 't was toch maar om te proberen)
    -Beitel om schroefdraad te draaien erin gezet.
    -2 tiende in het aluminium gezet
    -de automatische langsslede zijn werk laten doen.
    -op het einde (waar we met een andere beitel een diepere groef hebben gemaakt) gestopt (automatische langsslede op stop gezet).
    -Beitel teruggedraaid uit het werkstuk
    -langsslede met de hand teruggedraad naar het begin punt.
    -de beitel weer in het werkstuk gedraaid met 4 tiende.
    -Maar dan de 2e pas , die begint niet op de juiste plaats snijd dus niet in de groef van de eerste pas.

    We hebben het een paar keer geprobeerd met o.a. de automatische langslede niet gestopt maar direct naar rechts door laten draaien een ander probeersel was de hendel van vraag 1 op de andere stand gezet.

    Laat maar komen de tips,
    Cor

    Laatst bewerkt door een moderator: 19 nov 2015
  2. Arjan van Werde

    Arjan van Werde

    Lid geworden:
    2 mei 2003
    Berichten:
    541
    Locatie:
    Budel
    De handel die jij bedoelt is voor schroefdraad snijden.
    Stel de beitel eerst in op de juiste diameter net voor het werkstuk.
    Schakel de handel in. de beitelslede is nu vergrendeld in de lange trapezium as die aan de voorzijde zichtbaar is. Nu de machiene inschakelen en de schroefdraad snijden. Aan het einde de klauplaat stoppen en de handel INGESCHAKELD laten. Beitel terug draaien en de klauwplaat nu linksom laten lopen en je zal zien dat de beitelslede nu terug verplaatst. beitel weer bijstellen en de klauwplaat weer rechtsom starten voor de volgende snede. etc etc De handel mag pas uitgeschakeld worden als de schroefdraad klaar is.
    Succes.

    Laatst bewerkt: 3 apr 2011
  3. ingoo

    ingoo

    Lid geworden:
    18 mei 2006
    Berichten:
    159
    Locatie:
    langezwaag
    Hoi,

    als je bij draadsnijden de spoed van je spindel deelt door de spoed die je wilt snijden
    dan moet er een heel getal uit komen. Dan komt de beitel altijd weer in het goede spoor.
    Als er geen heel getal uit komt zul je door achteruit te draaien je beitel weer naar de begin
    positie moeten brengen.
    Dus je spindel is bijv. 6 en je draad is 1,75 dan komt er geen heel getal uit en kun je dus alleen maar door achteruit te draaien weer goed uitkomen.

    Groeten,
    Ingo

  4. Trilliwilli

    Trilliwilli

    Lid geworden:
    11 jan 2009
    Berichten:
    524
    Locatie:
    Zuid Holland
    Arjan heeft het antwoord al gegeven, maar wat extra toelichting kan geen kwaad.

    Voor het voeden wordt de spie in de leispindel gebruikt om de langs en dwarsvoeding aan te drijven.
    Meestal gebeurd de langsvoeding middels tandwielen op de tandheugel die onder de rand van het bed zit.

    Voor schroefdraadsnijden is de voeding per omwenteling meestal veel groter en deze moet ook nauwkeurig zijn.
    Hiervoor word de schroefdraad gebruikt die op de leispindel zit, en met de bewuste hendel schakel je twee halve moeren om de spindel.

    Schakel je deze uit voordat je klaar bent met schroefdraad snijden word het een uitdaging om deze weer in dezelfde gang terug te krijgen.
    Dit lukt wel, maar laat deze gewoon ingeschakeld staan tot je klaar ben, is veel makkelijker.

    Heen en terug gaan doe je dus door rechts- en linksom te draaien, vergeet niet je beitel uit het werk te halen.

    Meestal is dit een handeling ineen, dus dit vergt wat oefening.

    Maak ook een draaduitloop, dat is een verjonging aan het eind van de draad, want je stopt nooit exact op hetzelfde punt, en als de beitel bijna op diepte een halve omwenteling verder doorloopt als de voorgaande gangen, krijgt deze de volle snijdiepte voor zijn kiezen.

    Kijk ook eens op Verspanersforum , had ik in je andere draadje ook al gezet, maar dubbel genaaid houd beter zeg ik altijd maar.

    Laatst bewerkt: 3 apr 2011
  5. hedibi

    hedibi

    Lid geworden:
    4 jun 2004
    Berichten:
    1.228
    Locatie:
    Vleuten Hormann HT3 Futaba 4pk
    Zoals reed vermeld draad snijden met links en rechts om daraaien van de klauwplaat.
    Alu draaien smeren met kruipolie of dieselolie.
    Werkt top,ps goed kwalietijd alu gebruiken is ook een vereiste

  6. corvl

    corvl verslagschrijvers

    Lid geworden:
    6 sep 2002
    Berichten:
    2.538
    Locatie:
    Tirol -Oostenrijk
    Ik dacht dat de langslede altijd gebruik maakte van deze spindel als je hem automatisch naar links of recht liet gaan. Of is het key-woord hier "vergrendelen".

    @Ingo:
    Ik snap niet precies wat je bedoeld, Spindel, is dat de as die ik wil bewerken?

    @Trilliwillie:
    Draaduitloop... zo heet dat dus :) bedankt voor de verder uitleg en het verspaandersforum.... ik ga dat eens doorlezen.

    @hedibi:
    Kan ik dat niet gewoon doen met de koelvloeistof die ik heb gehaald voor het metaalbewerken (10-15% mengen met water) in de spuitfles?



    Draad proberen te snijden zal ik pas weer proberen in een paar weken, eerst de wat eenvoudig bewerkingen oefenen ... :)

  7. Arjan van Werde

    Arjan van Werde

    Lid geworden:
    2 mei 2003
    Berichten:
    541
    Locatie:
    Budel
    Bij een "professionele" draaibank loopt nog een tweede as langs de trapezium as en deze dient voor de langs en dwarsvoeding.
    Jou machine heeft waarschijnlijk geen dwarsvoeding en daarom gebruiken ze de trapezium as voor de langsvoeding en voor draadsnijden.
    Maar zoals je zelf al aangeeft, eerst maar eens wat eenvoudige oefeningen en later het "moeilijke"werk. In ieder geval succes.
    En je leert dit alleen maar door het zelf te doen. Succes

  8. Trilliwilli

    Trilliwilli

    Lid geworden:
    11 jan 2009
    Berichten:
    524
    Locatie:
    Zuid Holland
    Bij een AI, professionele draaibank, werkt het ook met 1 leispindel.
    Trouwens bij veel draaimachines, maar deze weet ik zeker.
    Alleen wordt de schroefdraad voor draadsnijden gebruikt en drijft de spie een set tandwielen aan die zowel voor langs- als dwarsvoeding gebruikt kunnen worden.

    Het zijn zeg maar twee spindels in één.

    Draadsnijden en voeden tegelijkertijd kan dus niet, dit kost je een breekpen of tandwiel, als je de hendel al kan inschakelen, dit word meestal geblokkeerd.

    Kijk maar op de foto hieronder van de HBM, dan kan je nog net de spiebaan zien in de schroefdraad.



    Laatst bewerkt door een moderator: 17 nov 2015
  9. Micropuller

    Micropuller Forum veteraan

    Lid geworden:
    1 jul 2004
    Berichten:
    6.401
    Tip: zoek ook eens op youtube. Daar zijn, naast veel voorbeelden van hoe het niet moet, ook best veel bruikbare filmpjes te vinden.
    Soms zegt een foto (of filmpje) tenslotte meer dan duizend woorden ;)




    Laatst bewerkt door een moderator: 13 nov 2015
  10. Arjan van Werde

    Arjan van Werde

    Lid geworden:
    2 mei 2003
    Berichten:
    541
    Locatie:
    Budel
    Kijk dat wist ik niet. Weer wat geleerd :D

  11. corvl

    corvl verslagschrijvers

    Lid geworden:
    6 sep 2002
    Berichten:
    2.538
    Locatie:
    Tirol -Oostenrijk
    @ Micropuller, idd , ben al veel wijzer geworden door naar youtube filmpjes te kijken .... maar dat 2e filmpje?? :confused:

    @ Trilliewillie: Het is idd geblokkeerd als de hendel naar beneden staat. En het is me duidelijk nu. Morgen eens wat tijdmaken om wat te oefenen met draaien .... nog geen draadsnijden weliswaar :)

    Cor

  12. Zore

    Zore

    Lid geworden:
    27 sep 2007
    Berichten:
    1.178
    Mijn draaibank is een ramp met draadsnijden vanwege het hoge toerental van de klauwplaat. Draadsnijden werkt perfect als je de klauwplaat draait met de hand.

  13. Micropuller

    Micropuller Forum veteraan

    Lid geworden:
    1 jul 2004
    Berichten:
    6.401
    ...

  14. Burp

    Burp Administrator Moderator team Forum veteraan

    Lid geworden:
    30 jan 2005
    Berichten:
    14.215
    Locatie:
    Zaandam
    Ik zoek ook nog een draailamp, hoeveel watt? :D

  15. ingoo

    ingoo

    Lid geworden:
    18 mei 2006
    Berichten:
    159
    Locatie:
    langezwaag
    Hoi,

    met de spindel bedoel ik de as van de machine. De as met schroefdraad die aan de voorkant van de machine te zien is.

    Gr,

    Ingo

  16. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    29.400
    Locatie:
    halverwege Tiel & Nijmegen, tussen Maas & Waal
    Laatst bewerkt: 7 apr 2011
  17. bosreus

    bosreus

    Lid geworden:
    19 okt 2003
    Berichten:
    1.563
    Locatie:
    de Kempen
    Ik heb een houder gedraaid waarin de snij-ijzers passen voor draadsnijden. Deze houder past in de boorhouder en zo kan ik perfect draadsnijden. Dit gebeurd wel door de drieklauw m.b.v. de klauwsleutel rond te draaien. Je kan ook gemakkelijk de drieklauw een halve slag terugdraaien zodat de bramen afbreken. Als er een foto van gemaakt moet worden laat het maar weten.

    Hans

  18. corvl

    corvl verslagschrijvers

    Lid geworden:
    6 sep 2002
    Berichten:
    2.538
    Locatie:
    Tirol -Oostenrijk
    @ Rik en Ron, zeer interessante pfd .... dank je wel.

    @Bosreus; foto's zijn natuurlijk altijd interessant :)

    Cor

  19. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    29.400
    Locatie:
    halverwege Tiel & Nijmegen, tussen Maas & Waal
    Ik word doodmoe als ik alleen al naar zijn projecten en professie kijk, je vraagt je af waar Rick tijd vandaan haalt om te studeren.
