Update : 290
Hallo allemaal,
Ik ben er inmiddels achter gekomen dat ik een denkfout heb gemaakt, betreffende de lengte maten in de schaal 1:14 van de dieplader.
Gisteren toch maar eens even naar Duitsland gereden en bij de echte 1:1 Goldhofer dieplader gemeten.
Het (smal) diepbed is ingeschoven 8 meter lang (1:1)
Het smal diepbed geheel uitgeschoven is 13 meter lang (5 meter uitgeschoven) (1:1)
De eerder door mij opgegeven lengte en breedte maten van de Goldhofer dieplader 1:14 :
De afmetingen van de 5 assige smalbed dieplader met de 3 assige interdolly is/zijn bekend. (schaal 1:14)
Als volgt :
Lengte achterdek 5 assen : 580 mm
Lengte smalbed : 700 mm
Lengte interdolly 3 assen : 410 mm
Lengte uitschuiven diepbed : 400 mm
Totale lengte van de dieplader (met ingeschoven diepbed) met 5 assen met de jeepdolly met de Volvo F 16 4 assen : 2180 mm.
Totale lengte smalbed 400 mm uitgeschoven : 2180 + 400 = 2580 mm.
Het smalbed wordt : 100 mm breed
Het achterdek wordt : 214 mm breed (1:1 uitvoering : 2980 mm breed)

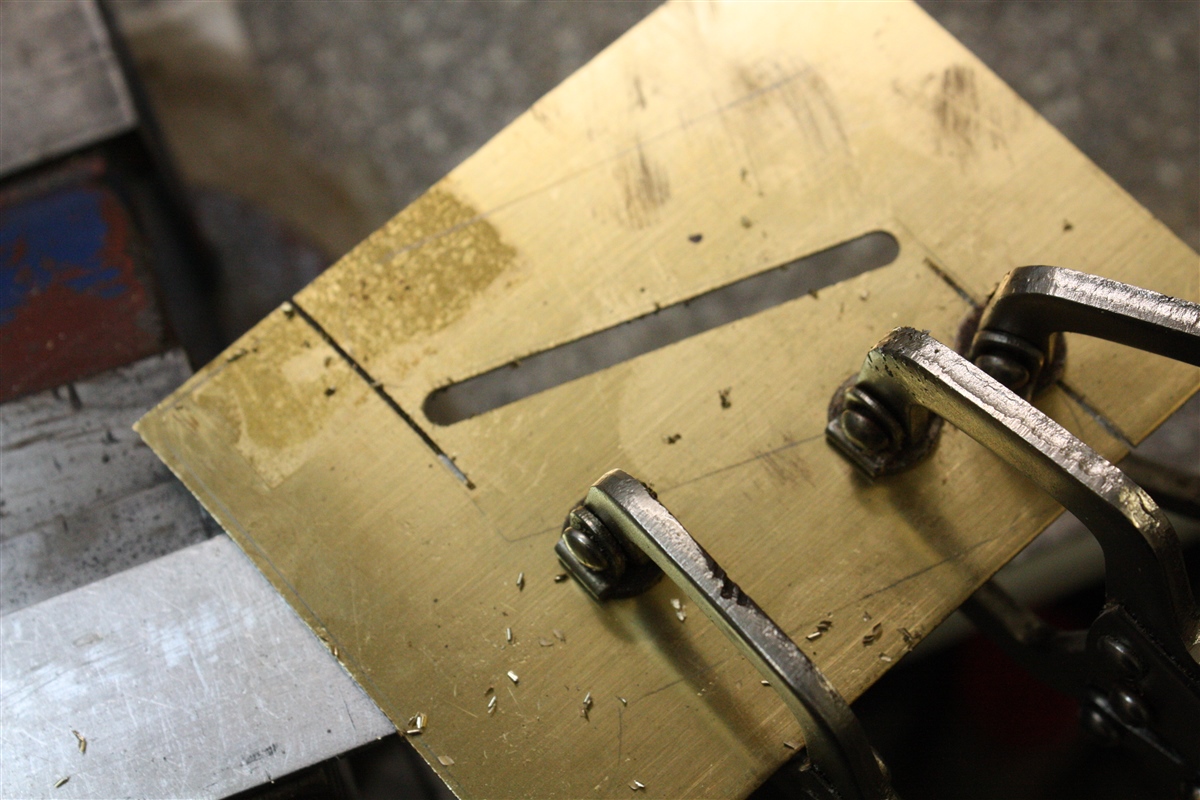

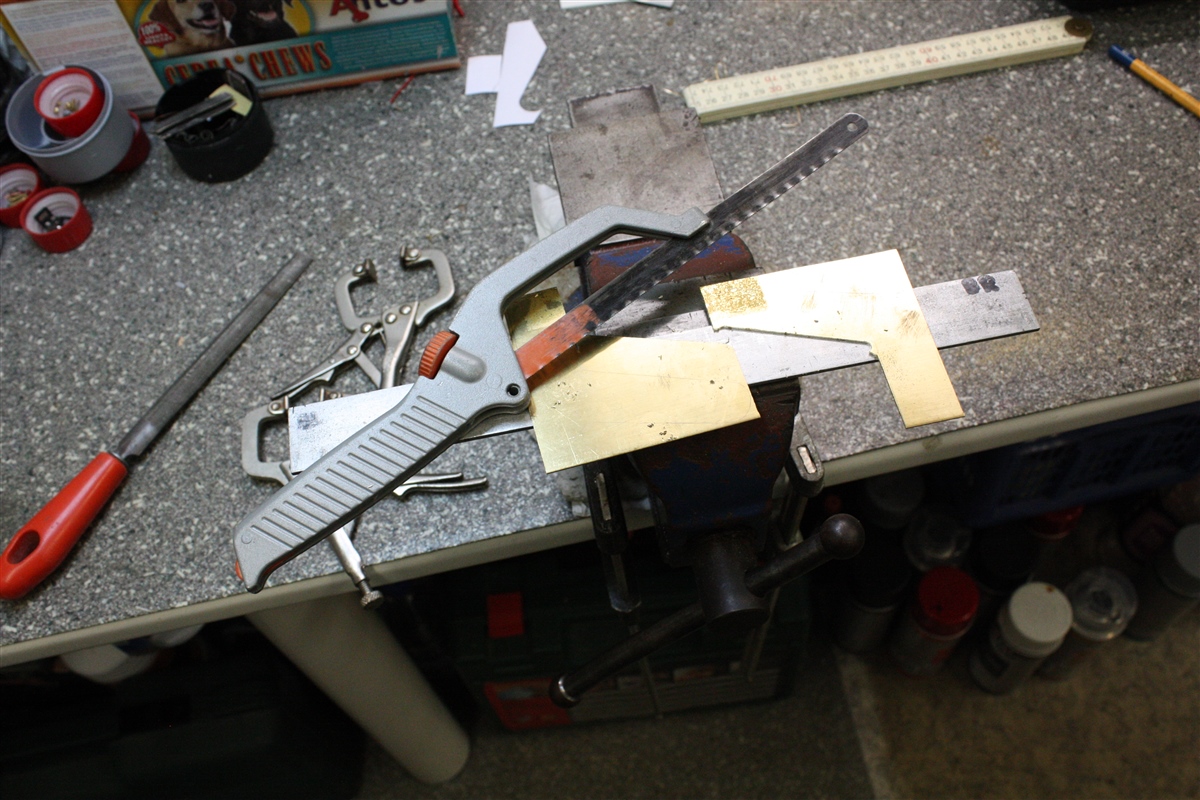

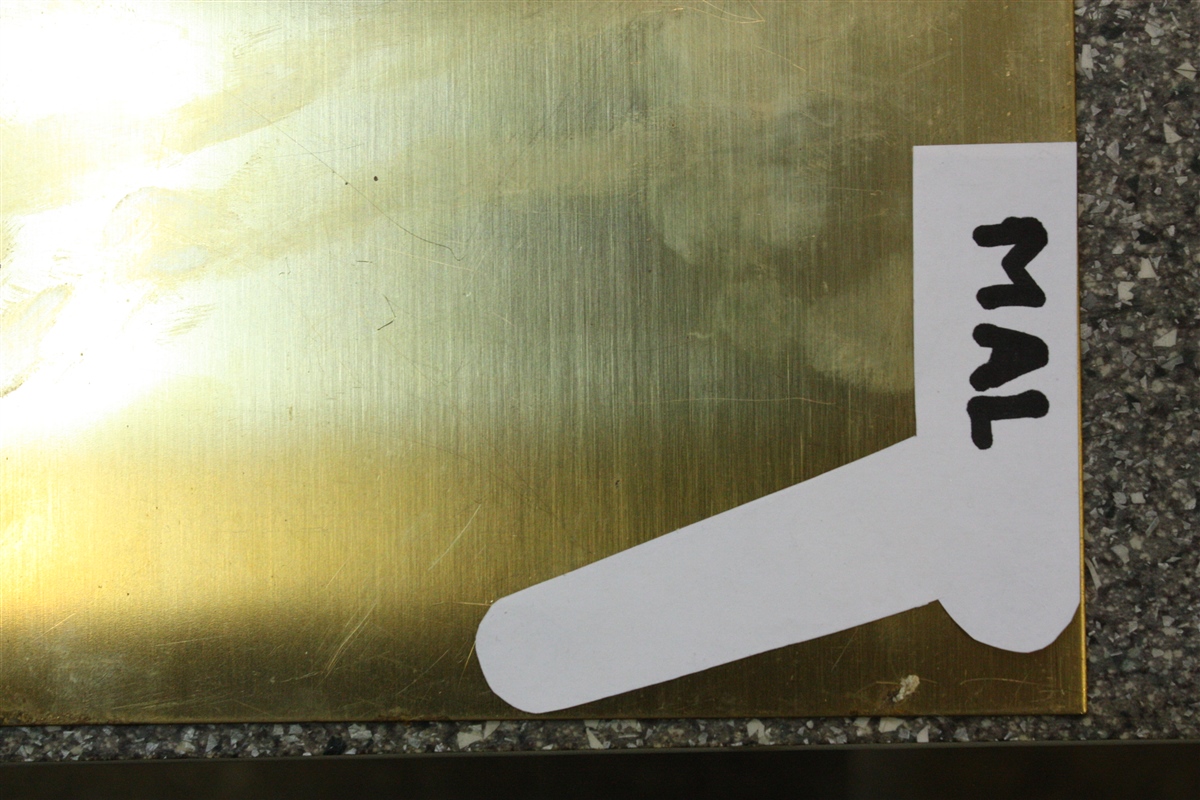

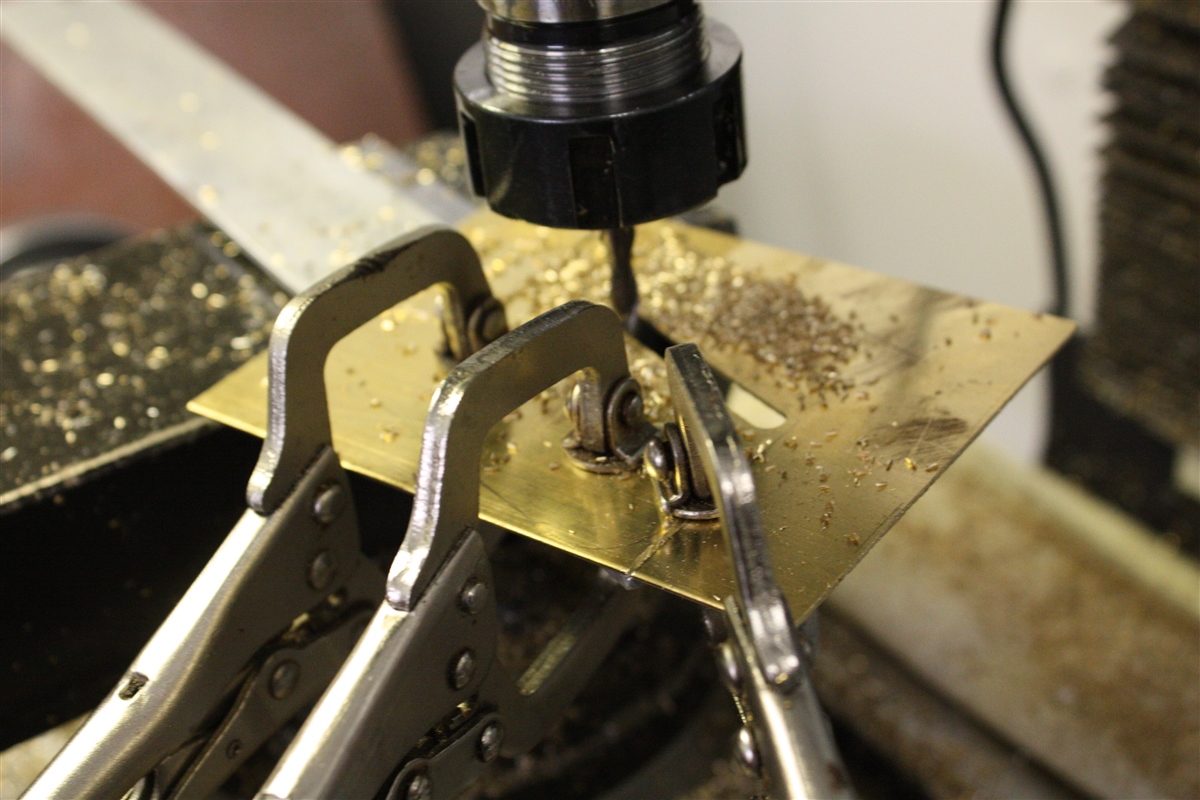

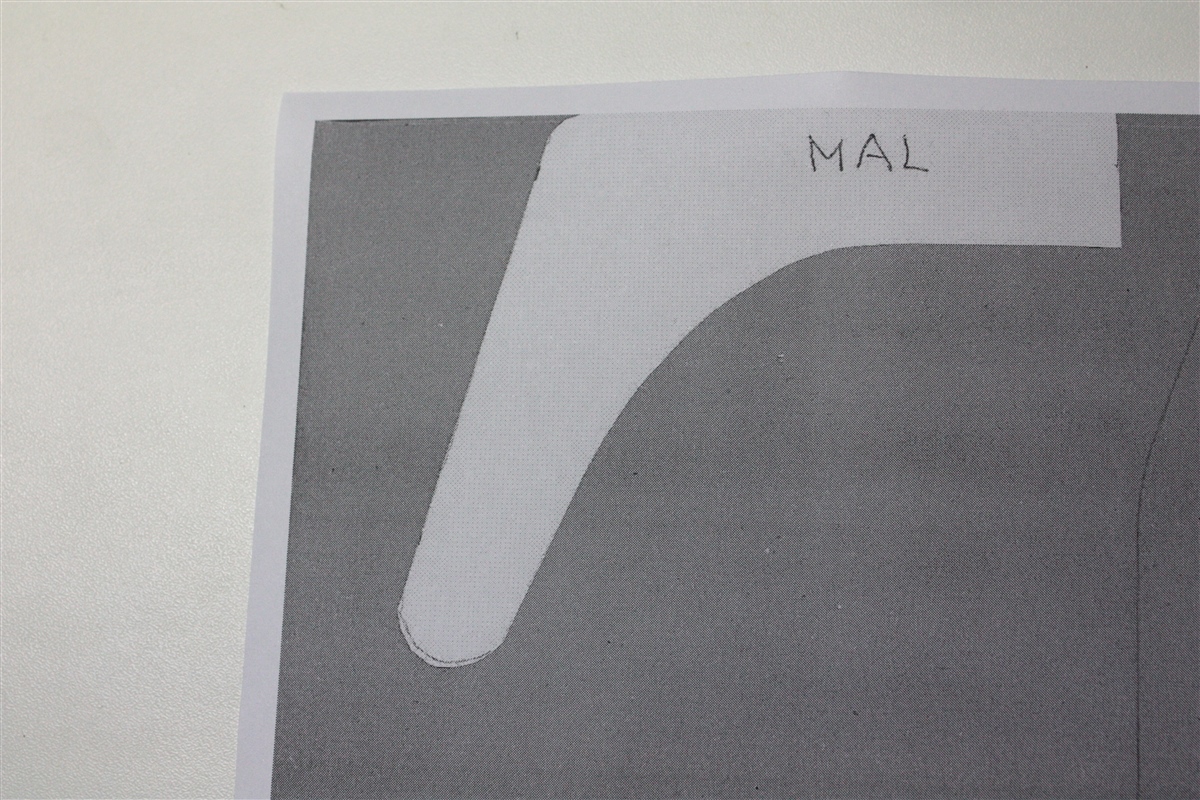

Met een gieksleuf van 60 mm breed.
Lengte Volvo F 16 trekker 4 assen : 46 cm
Alle maten bij elkaar opgeteld : 580 mm + 700 mm + 500 mm +100 mm + 300 mm = 2100 mm
Uitgeschoven diepbed : 210 + 400 mm = 2580 mm
De nieuwe juiste maten van :
De lengtemaat van het ingeschoven (smal) diepbed wordt : in de 1:14 : 570 mm, in plaats van 700 mm (korter 130 mm)
De lengtemaat van het uitgeschoven(smal) diepbed wordt : in de 1:14 : 930 mm, in plaats van 1100 mm (korter 170 mm)
Lengte van het uitschuiven van het diepbed 360 mm, in plaats van 400 mm
De lengtematen van het achterdek en de interdolly dolly blijven gelijk, net als de lengte van de Volvo F 16 trekker.
De totale lengte wordt nu met het ingeschoven smal diepbed : 2180 -130 = 2050 mm (inclusief de interdolly en de Volvo F 16 trekker)
De totale lengte wordt nu met het uitgeschoven smal diepbed : 2580 -170 = 2410 mm (inclusief de interdolly en de Volvo F 16 trekker)
Totale winst van de combinatie is 130 mm en 170 mm korter, dit lijkt niet veel, maar dit scheelt toch behoorlijk.
Hierdoor wordt het rijden op de rijbaan toch weer wat makkelijker, bovendien voldoet de Goldhofer dieplader aan de maten van de 1:1 Goldhofer dieplader.
Ik heb besloten geen 6 assige dieplader te bouwen, met 6 assen in het achterdek, dit wordt gewoon veel te lang, ik moet het ook allemaal kunnen vervoeren in mijn kleine autootje.

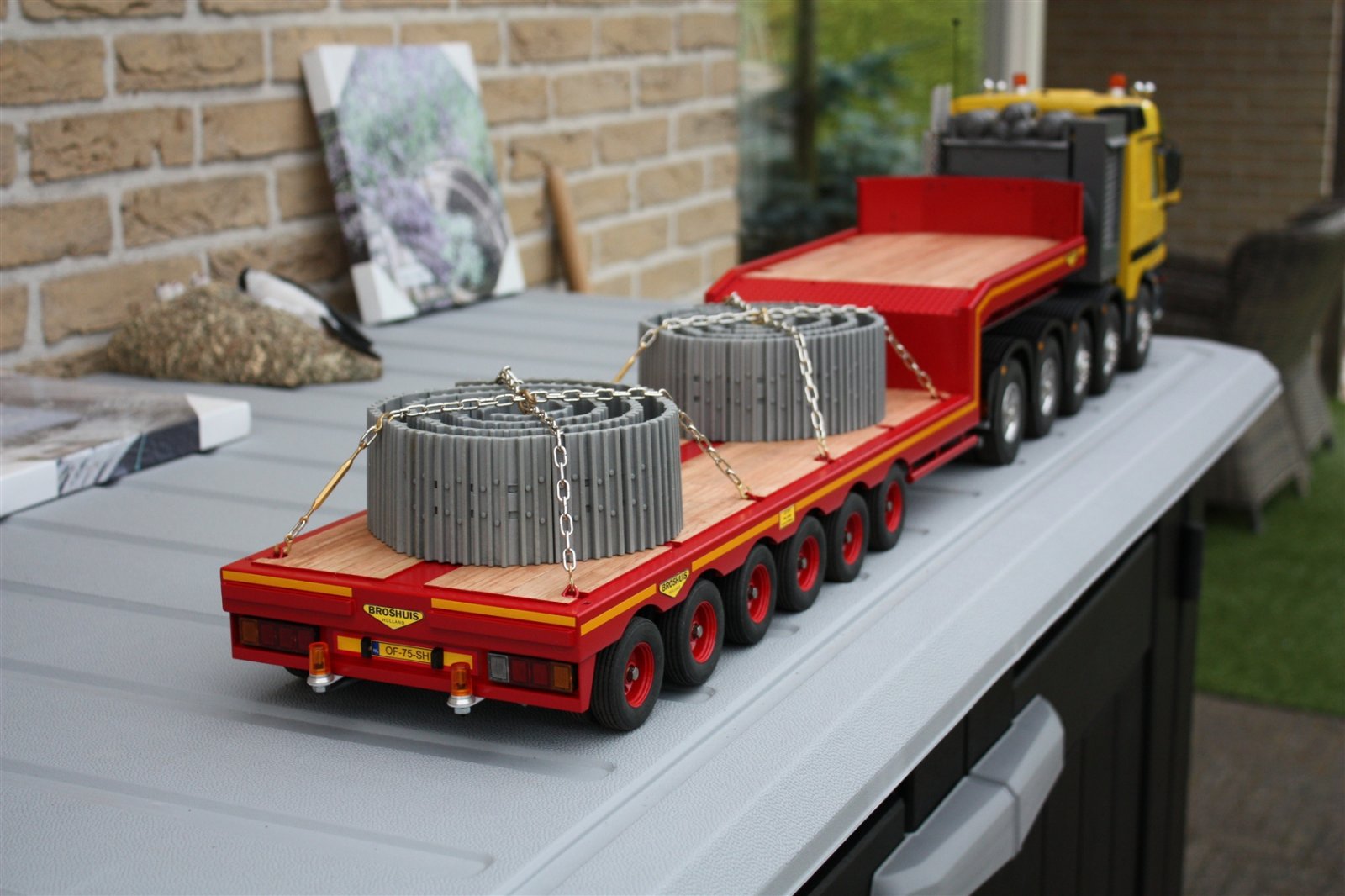

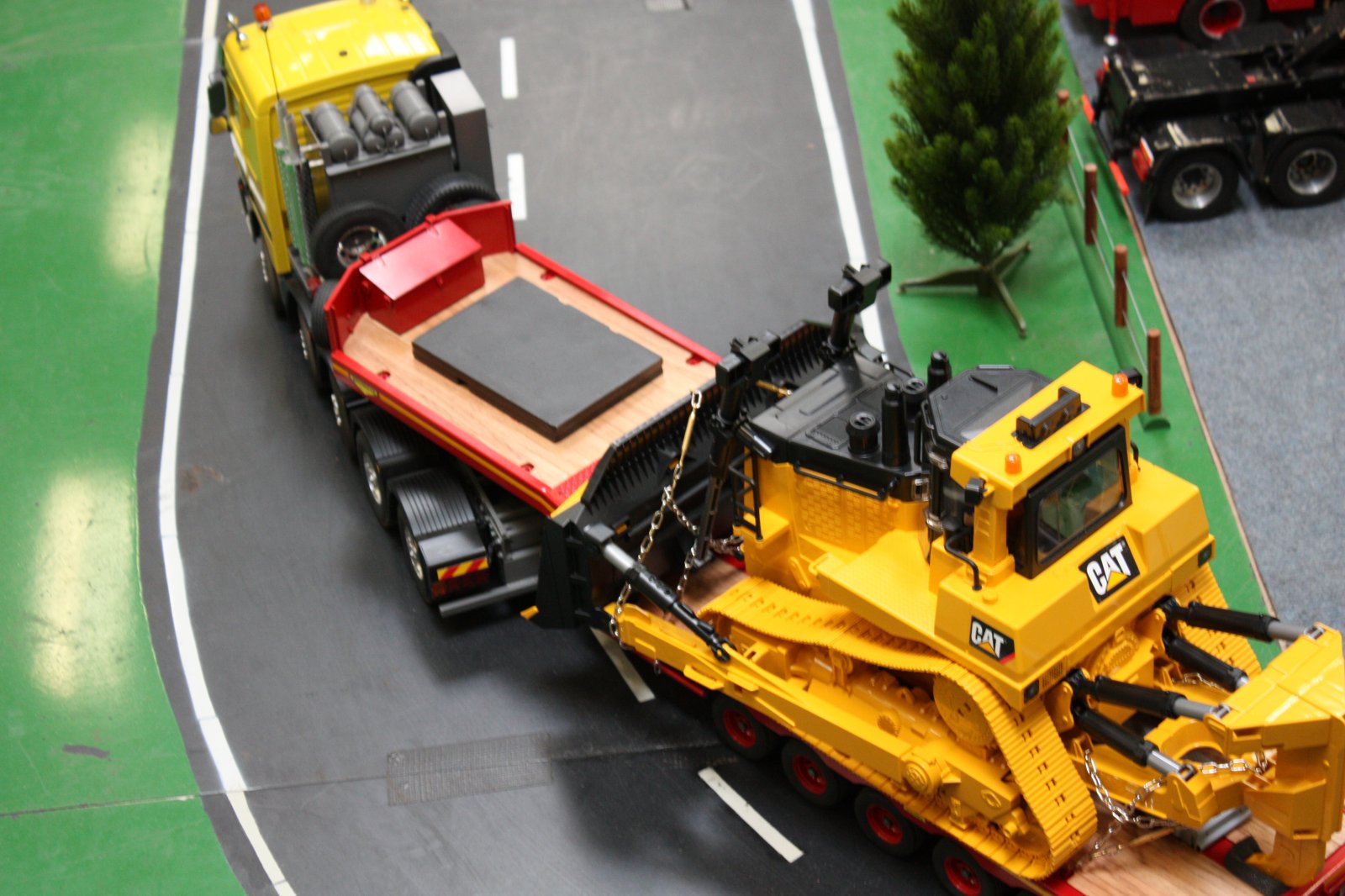

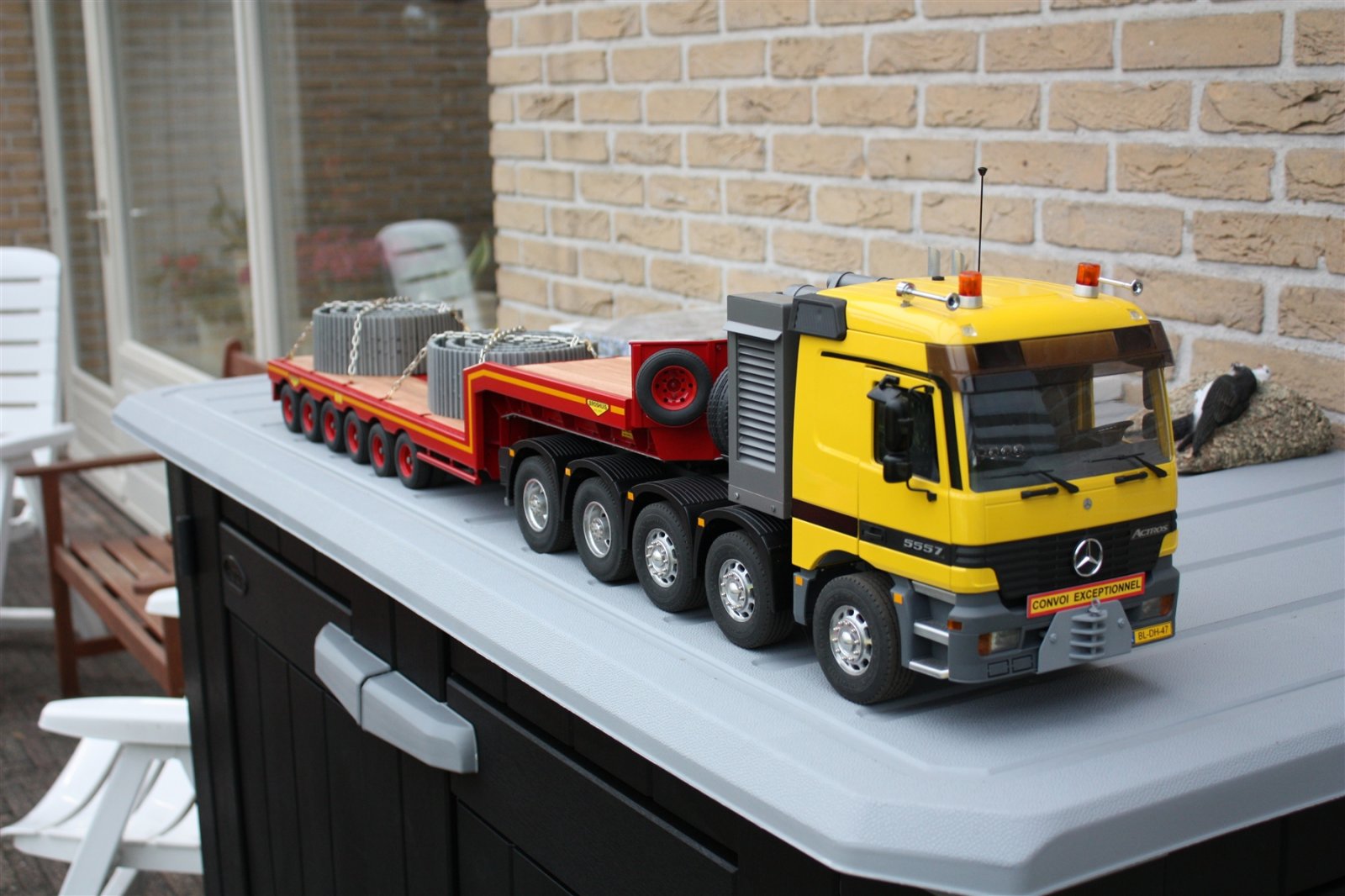

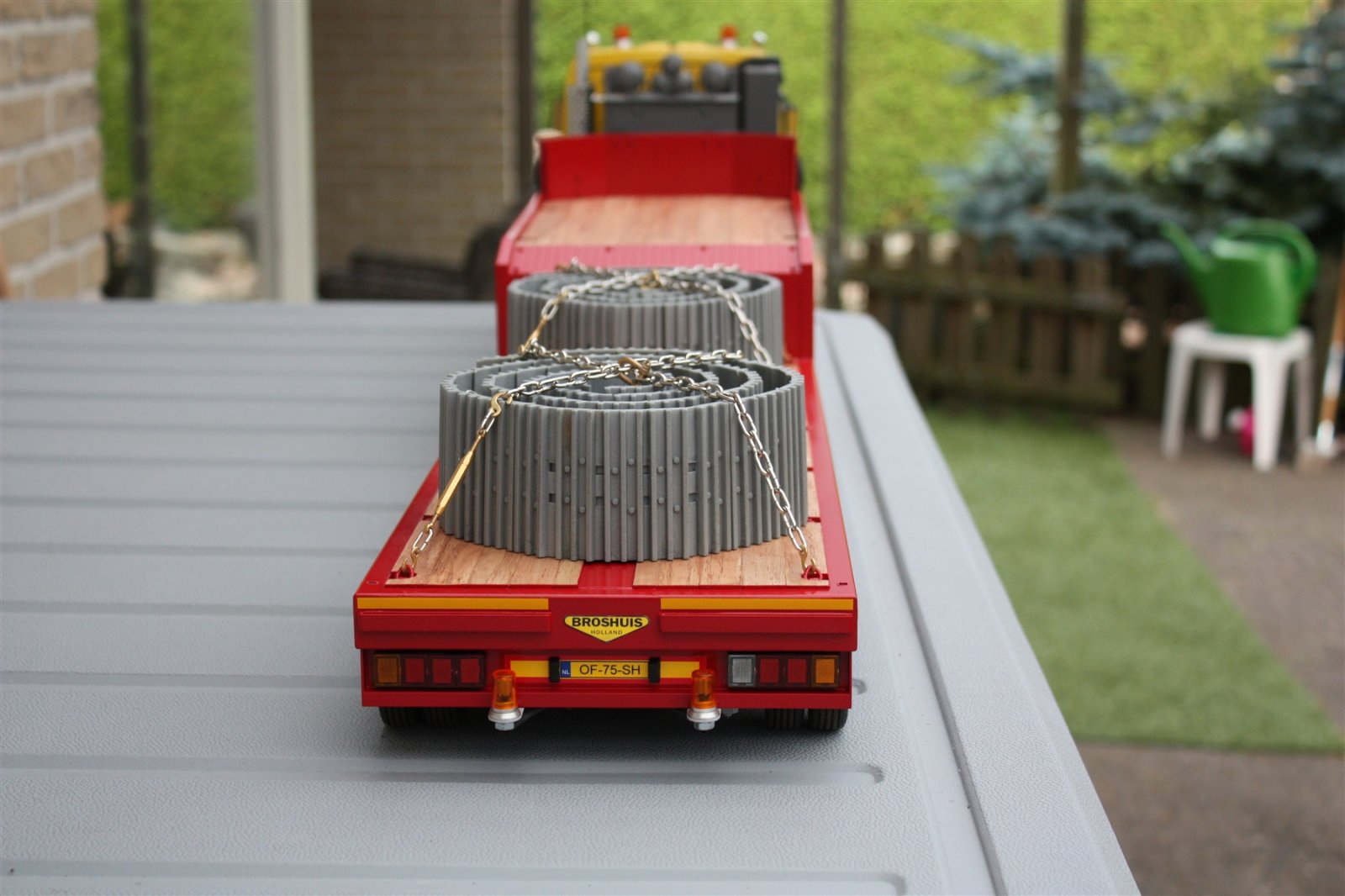

De nieuwe Nooteboom breedbed dieplader. (6 bij 3)
Tot zover deze update.
