    Update : 307

    Hallo Allemaal,

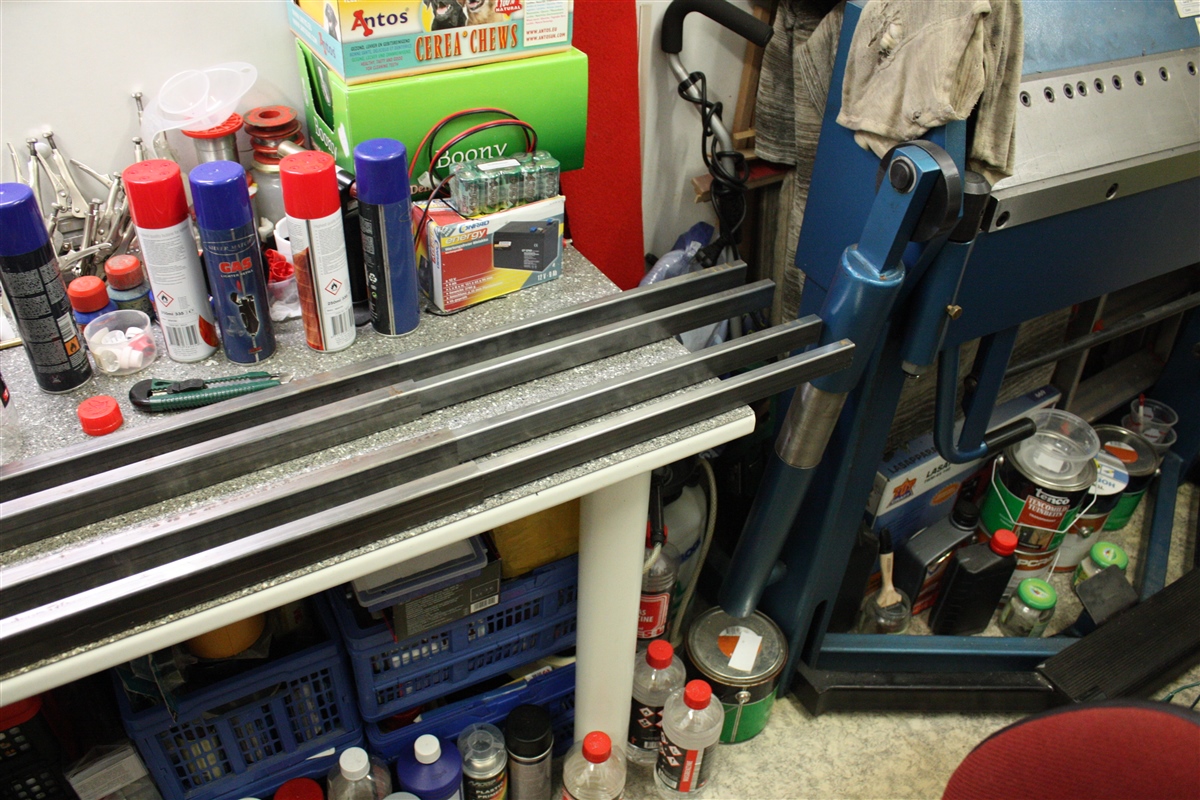

    Even bekeken hoe het eruit gaat zien met een uitschuifbaar smalbed en een uitschuifbaar breedbed.

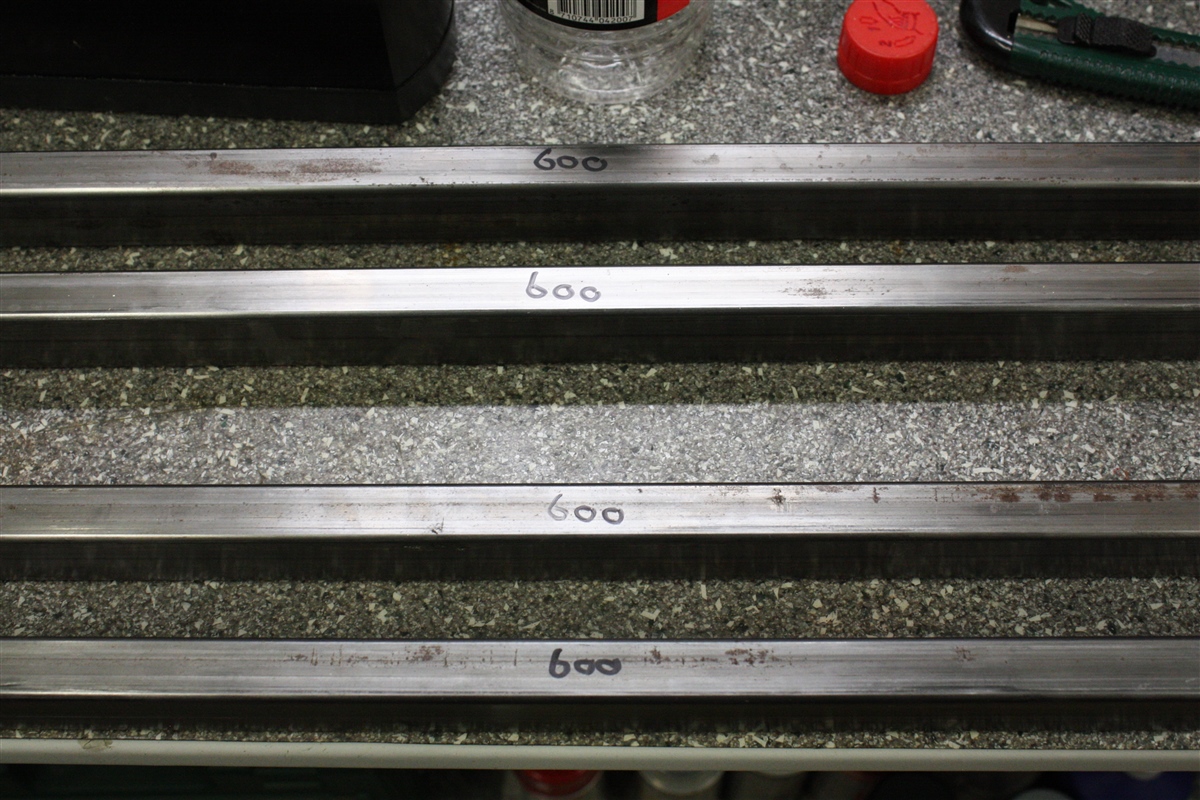

    Uitschuifbaar smalbed 100 mm breed.
    Ingeschoven : 570 mm lang (1:1) : 8 meter lang

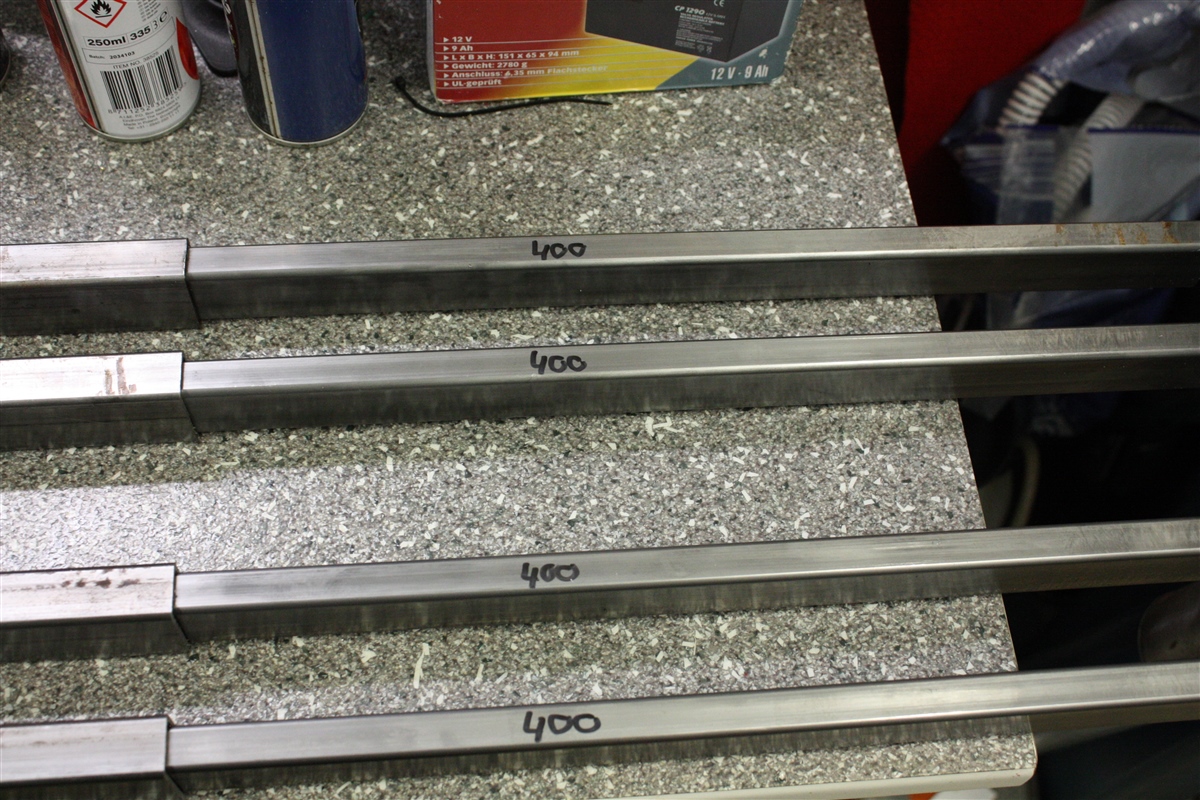

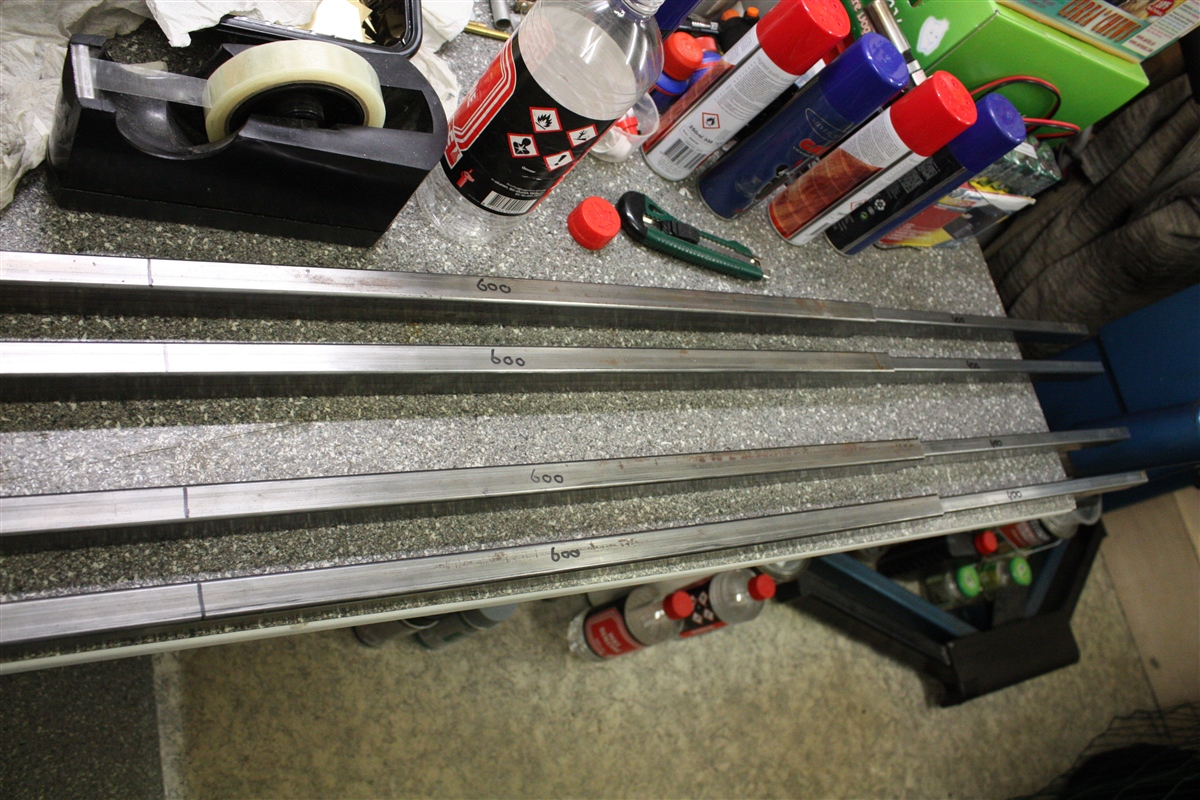

    Uitgeschoven : Totaal :1000 mm lang (1:1) : Totaal : 14 meter lang
    Maximaal uitschuiven : 428 mm (1:1) 6 meter.

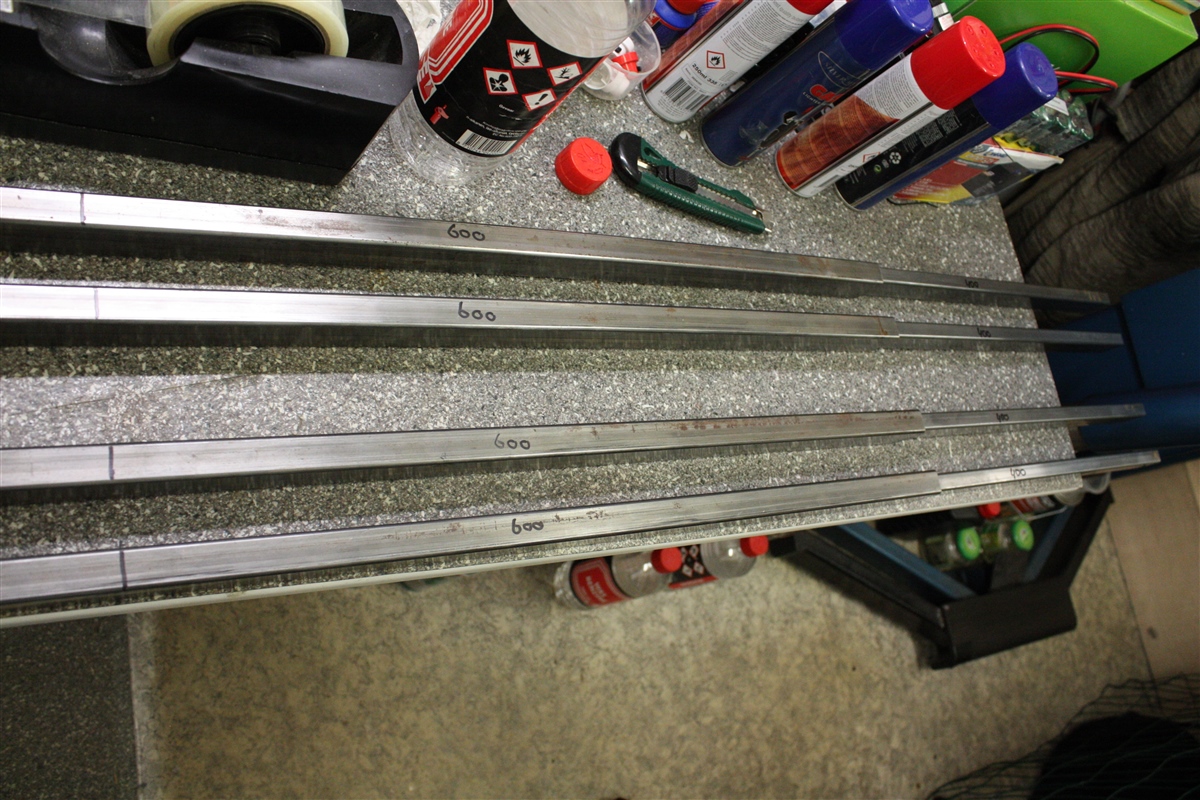

    Ja, ja, jullie zien het goed, het diepbed wordt van staal gemaakt en niet van messing !



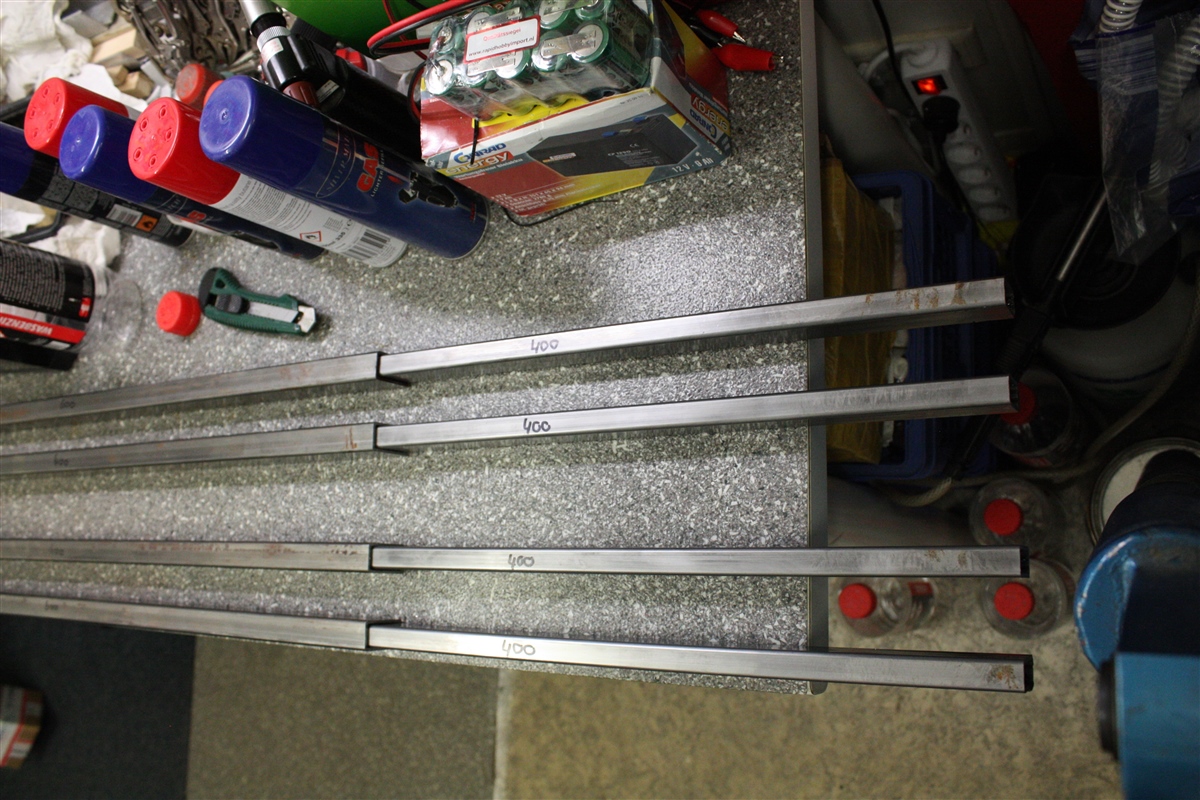

    Het breedbed : 196 mm breed (1:1) 2.75 meter breed






    Zowel als bij het smalbed en het breedbed kunnen nog verbredingsstukken gemonteerd worden van :
    428 mm lang en 52 mm breed. (1:1) 6 meter lang en 70 cm breed bij het smalbed.
    428 mm lang en 25 mm breed. (1:1) 6 meter lang en 35 cm breed bij het breedbed.

    Wordt vervolgd.

    Tot zover deze update.

  3. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Hallo Allemaal,

    Even Off Topic.

    N.B.
    Ik ga geen reclame maken of namen van de bedrijven noemen !

    Maar ik wil dit toch met jullie delen :

    Ik heb gedurende 2 jaar frezen en draaibeitels uitgetest om te bekijken of er verschil zit in de "dure" en "goedkope" HSS frezen en HSS draaibeitels.
    De uitslag is opmerkelijk, zo niet verbijsterend te noemen.

    Ik kocht altijd mijn HSS frezen en HSS beitels bij een gerenommeerd bedrijf in Utrecht.
    Niet goedkoop, maar ik ga altijd voor goede kwaliteit.
    Voorbeeld : 10 mm HSS vingerfrees 23,= Euro per stuk.

    Nu heb ik 2 jaar geleden op aanraden van een modelbouwvriend een aantal HSS frezen en HSS draaibeitels bij een bedrijf in Rotterdam gekocht, waar ik zelf niet zo gecharmeerd van was.
    Voorbeeld : 10 mm HSS vingerfrees : 7.99 Euro per stuk

    Nu zou je verwachten dat de "dure" HSS vingerfrezen veel langer mee zullen gaan dan de "goedkope" HSS vingerfrezen.
    Niets is minder waar, beide vingerfrezen gingen allebei even lang mee, voordat ze "bot" waren en bramen aan de werkstukken veroorzaken

    Dit geldt ook voor de HSS draaibeitels, geen verschil.
    Maar dit geldt ook voor de draaibeitels met een Widia (gesoldeerde) tip op de draaibeitel.
    Voordeel van deze Widia beitels, is dat je deze beitels heel makkelijk weer zelf scherp kan slijpen.
    Dit geldt ook voor de HSS draaibeitels, die kan je ook zelf heel makkelijk scherp slijpen.

    Voor frezen is dit een stuk moeilijker, ik beheers dit niet, sommige modelbouwvrienden kunnen wel zelf de frezen slijpen.
    Overigens gebruik ik de "botte" vingerfrezen als draaibetel, ik slijp 3 snijtanden weg en maak 1 snijtand scherp en slijp een gedeelte van de schacht weg, ik gebruik deze vingerfrees dan als binnen draaibeitel.

    CONCLUSIE :
    Jarenlang VEEL te VEEL voor HSS frezen en HSS draaibeitels betaald. :( :hammer: :hammer:

    Dit wilde ik even kwijt !
    Mogelijk/hopelijk kan ik hiermee andere (modelbouwers) van dienst zijn.

    P.S.
    Vandaag een nieuwe partij HSS Vingerfrezen en HSS Spiebaanfrezen binnengekregen uit R...

    Nu weer On Topic !

    Tjalldeboer en hobbyvanrobbie vinden dit leuk.
  4. marcelinets

    marcelinets Guest

    Dat wordt een zware dieplader als ik naar die stalen profielen kijk, knap hoor als je zelf je velgen kan maken.

  5. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Hallo Marceline,

    Bedankt voor je compliment.

    :thumbsup::worship:
    Ik maak altijd mijn eigen en wielnaven zelf op de draai en freesbank
    Inderdaad wordt het een "Zware" dieplader.
    Laadvermogen : 100 kg

    hobbyvanrobbie vindt dit leuk.
  6. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Alle "Leuk" aanklikkers bedankt.

  7. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Update : 307

    Hallo allemaal,

    Zo, maar weer eens verder gegaan het frezen van de bovenarmen.

    De bovenarmen in de machineklem vastgezet om de voorkant af te frezen. (vlak en haaks gefreesd op de bovenkant)
    Een snelspantang op de bovenarm geklemd.
    Helaas geen foto's van gemaakt.

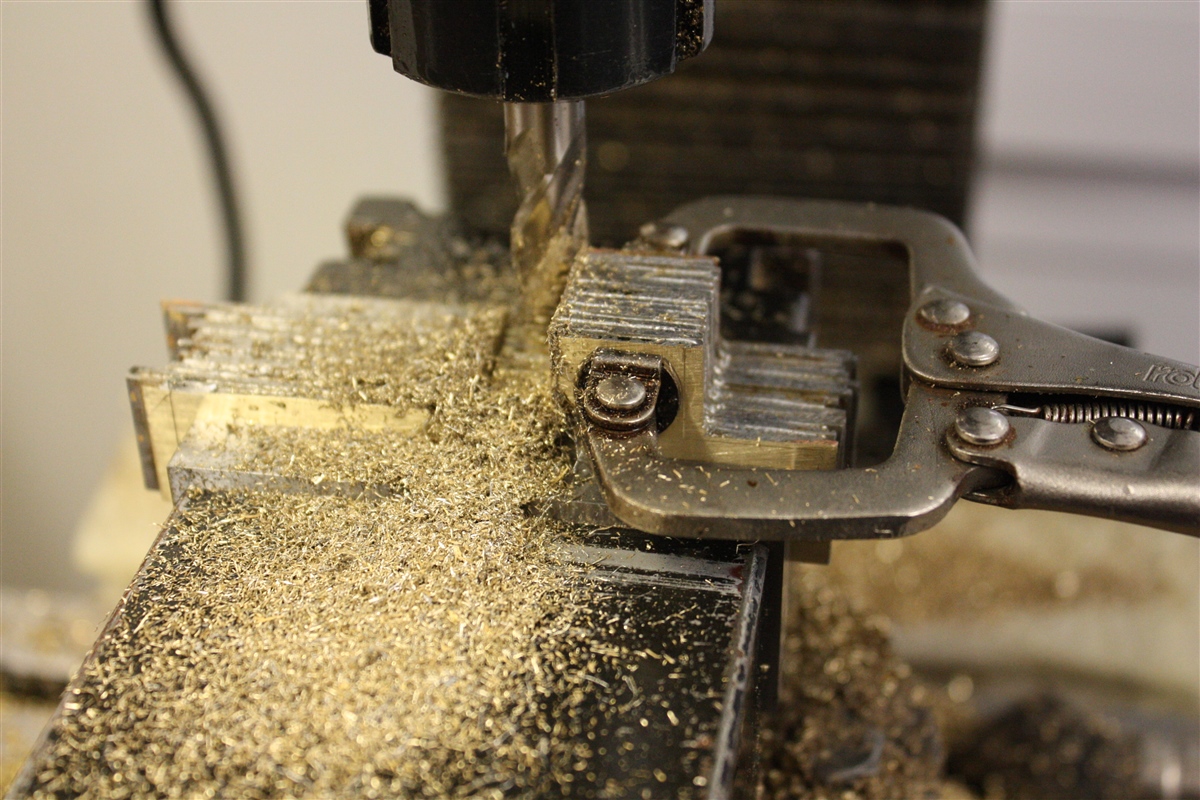

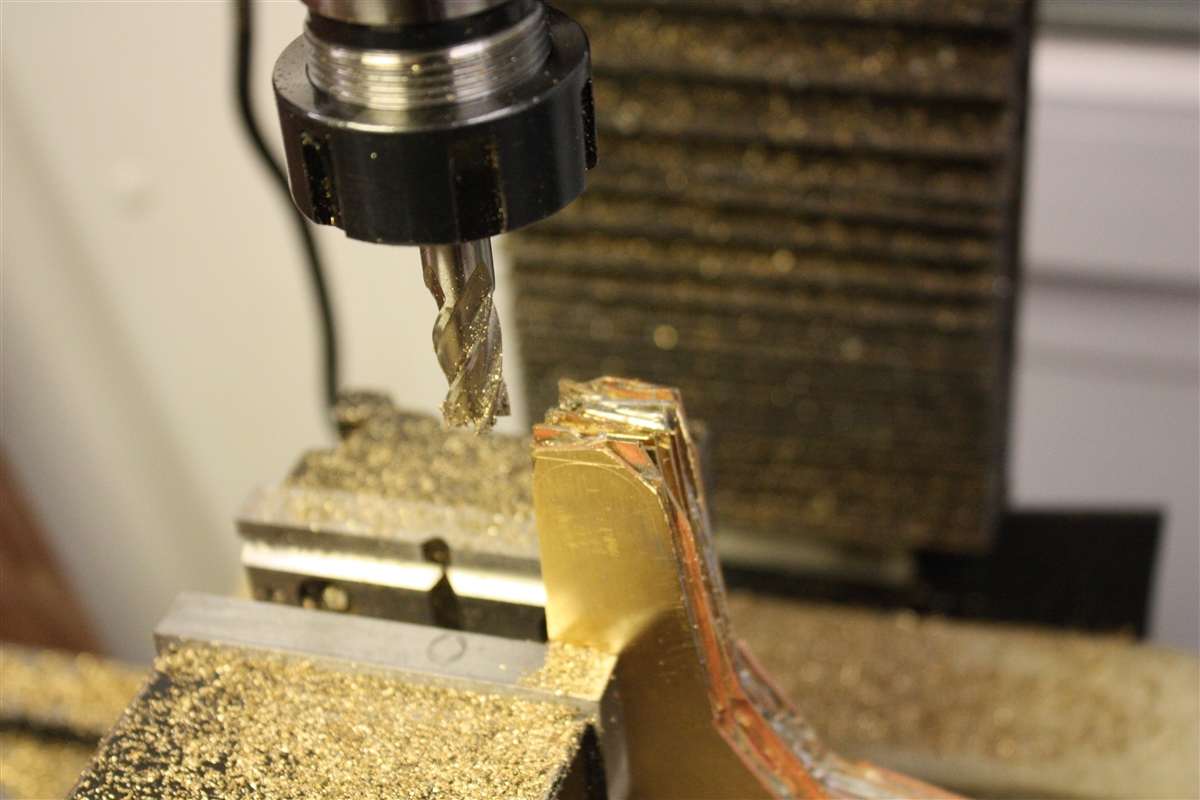

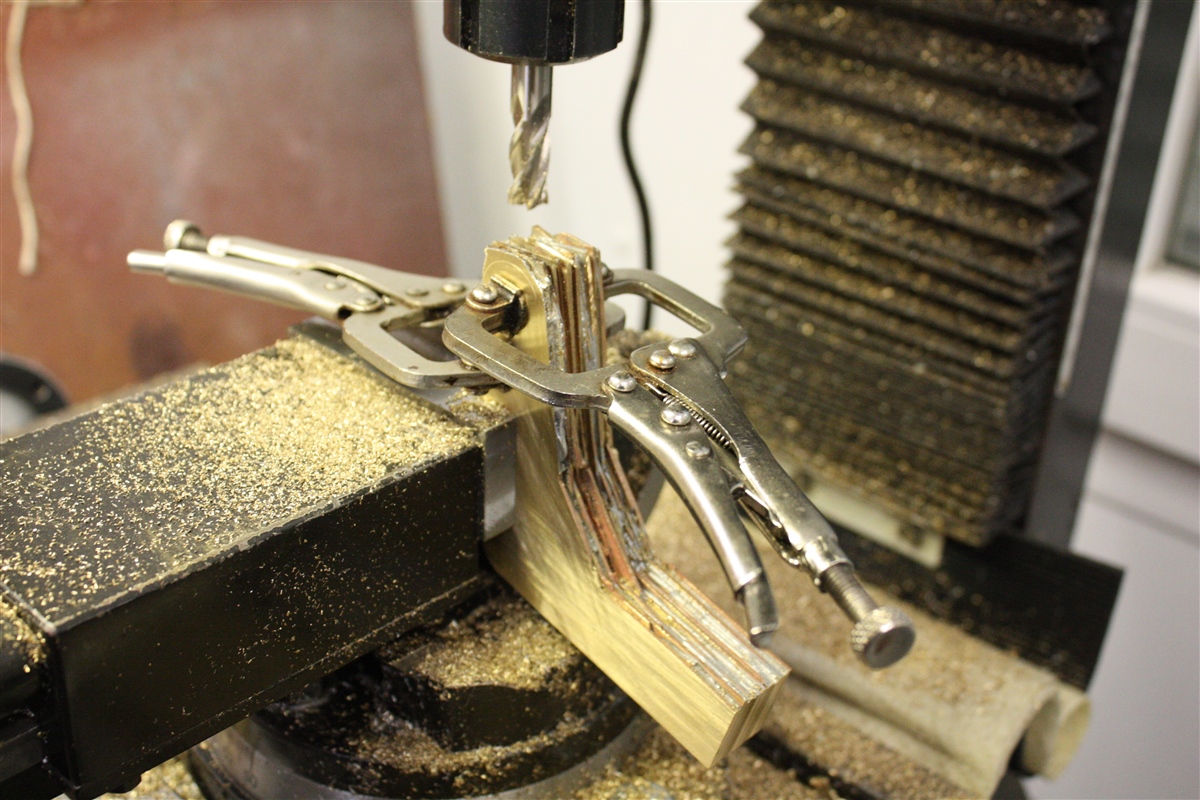

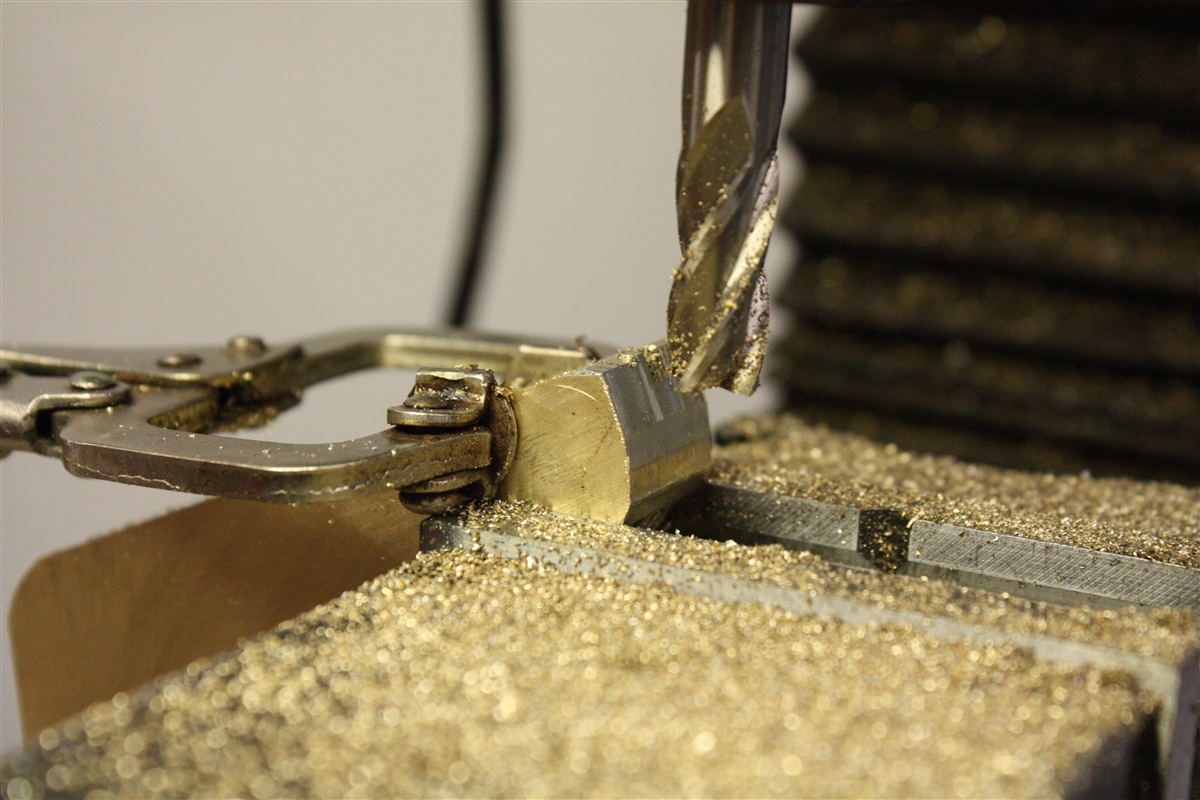

    Twee snelspantangen op de 20 bovenarmen geklemd, om te voorkomen dat de 20 messing bovenarm plaatjes tijdens het frezen losgaan/lostrillen.


    Eerst vlak gefreesd en daarna de ronding aan de 20 bovenarmen gefreesd.

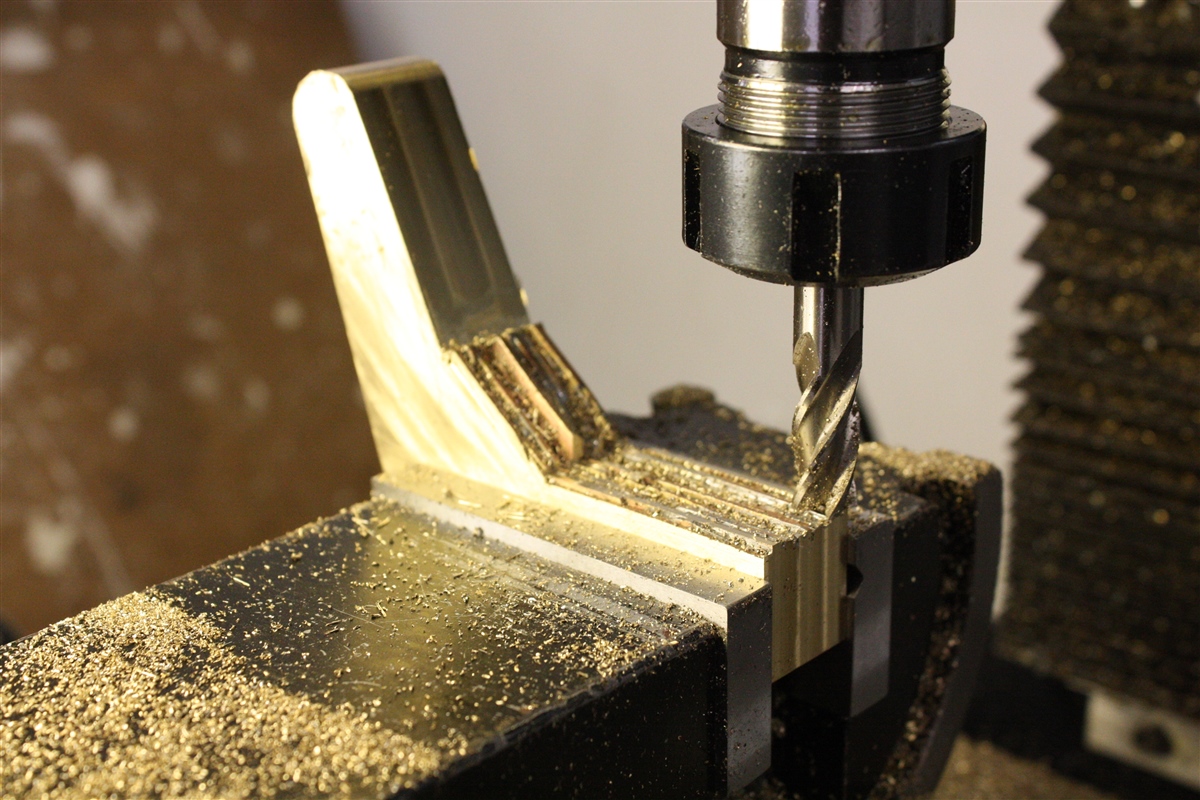

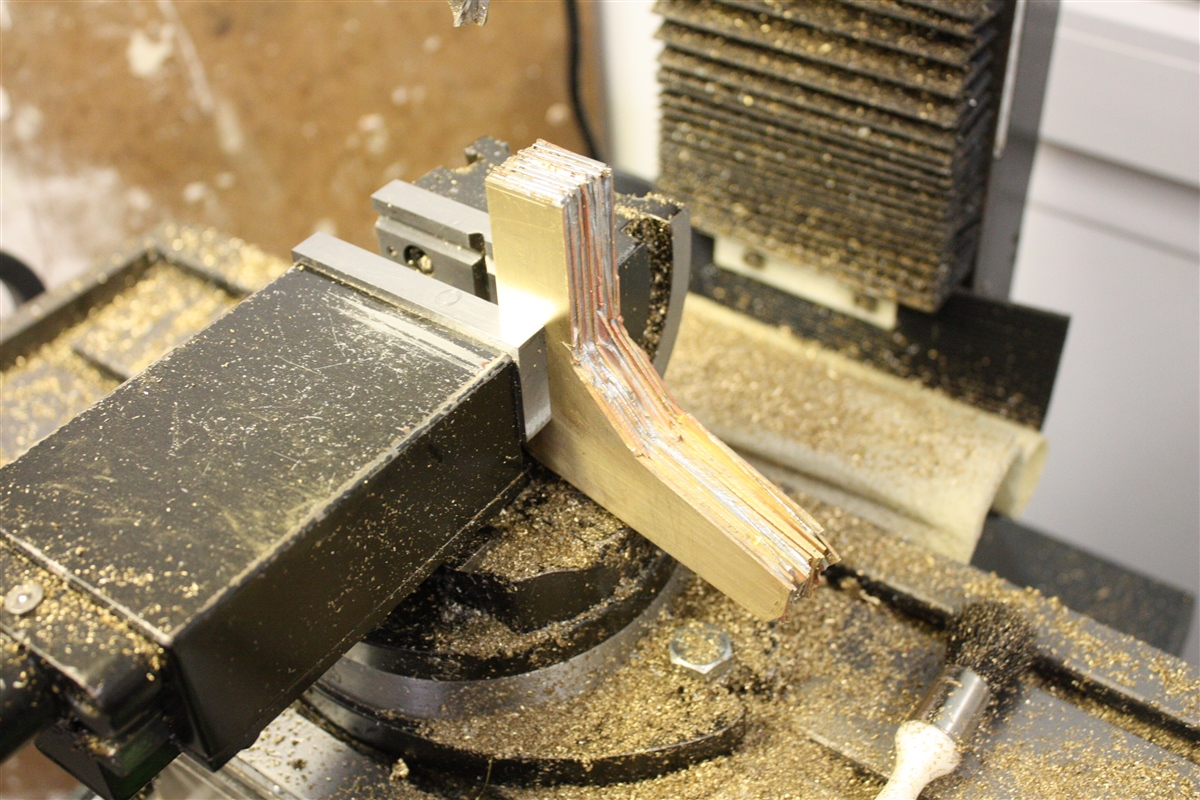

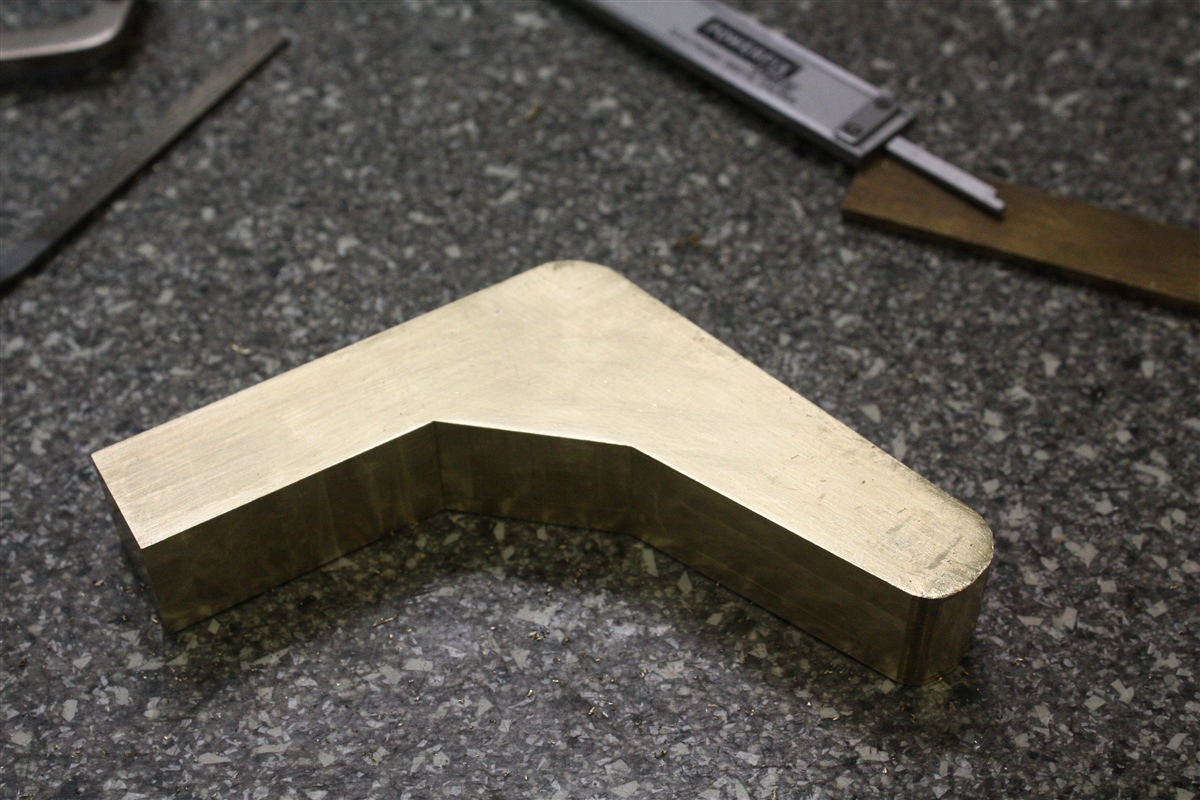

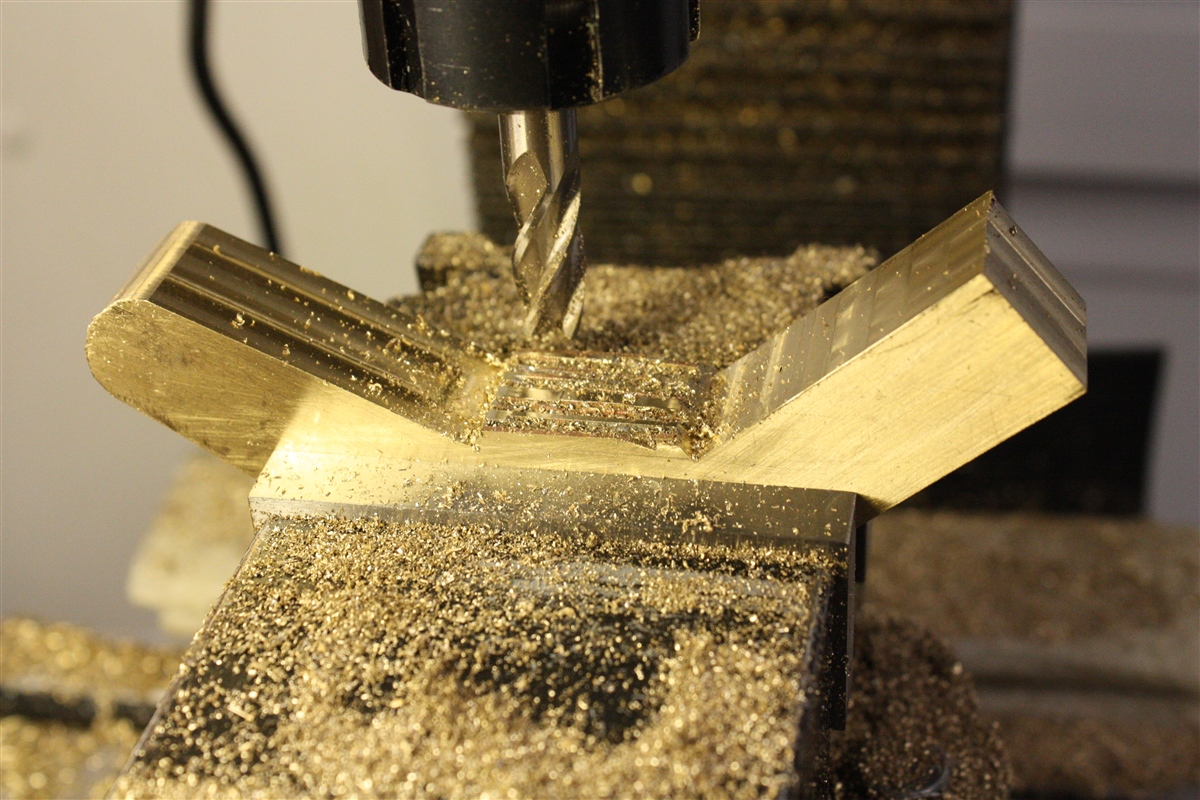

    De 3 binnenkanten van de 20 bovenarmen afgefreesd. IMG_2954.jpg

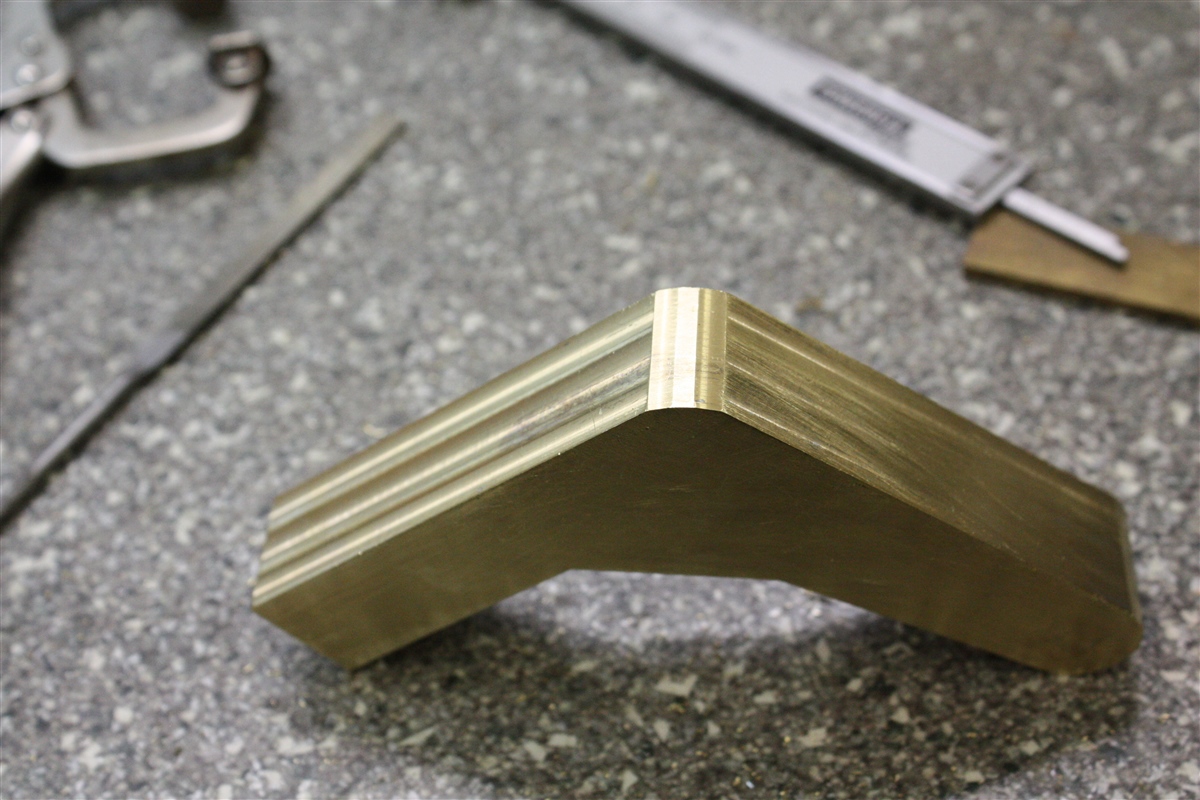

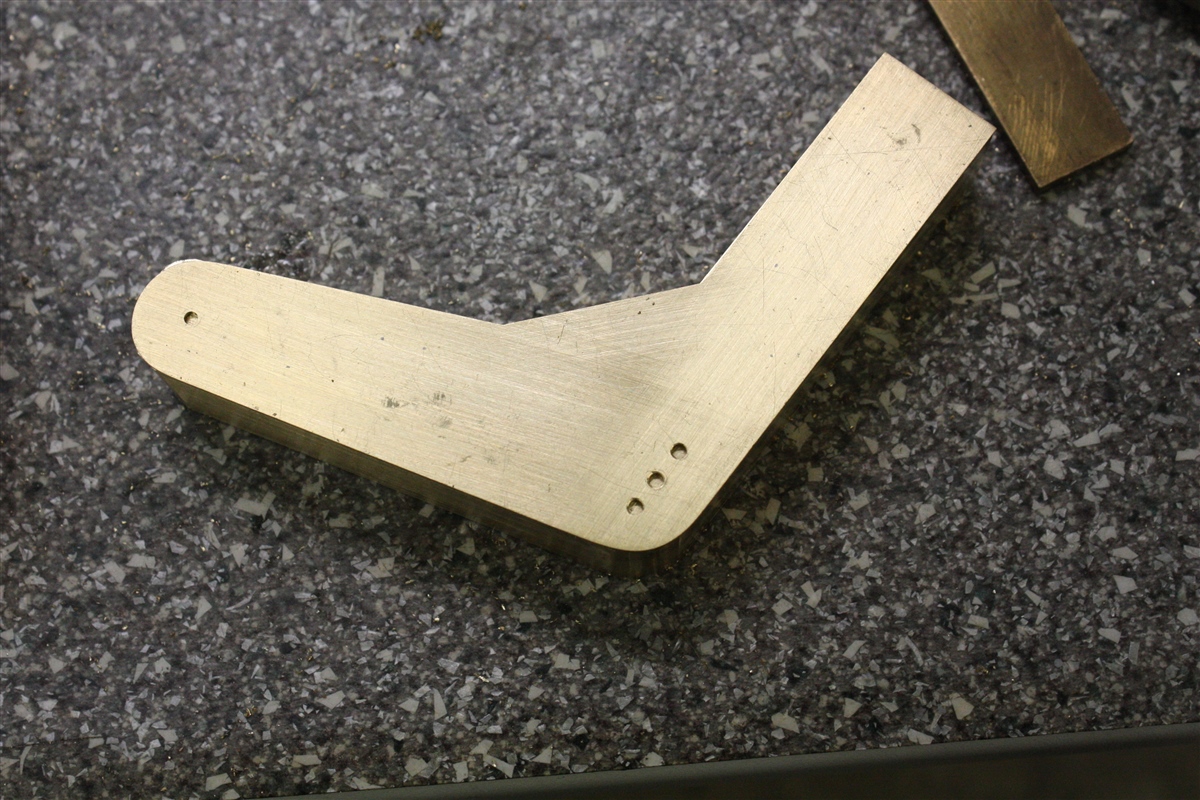

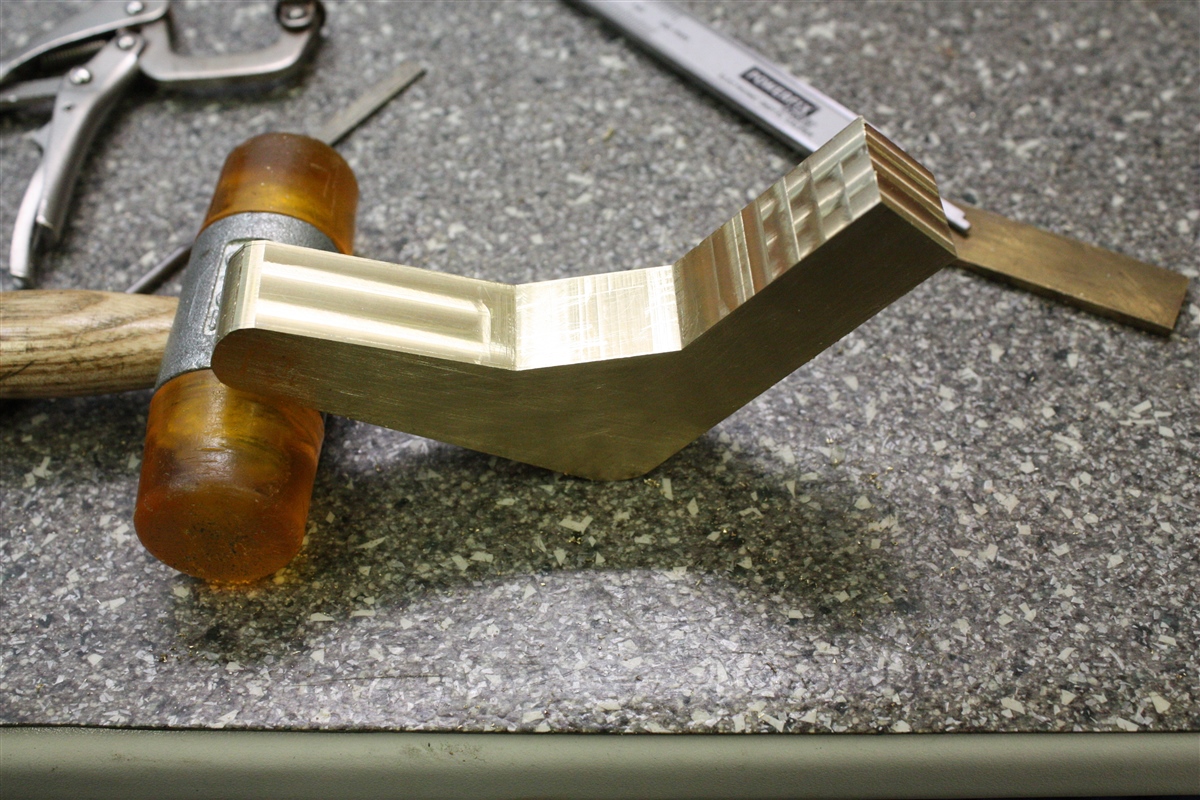

    De 20 bovenarmen geheel netjes afgefreesd.



    De 20 bovenarmen precies op maat gefreesd van de proefopstelling mal.



    Tot zover deze update.










    Laatst bewerkt: 27 nov 2018
    cvdh, bvdh, MarlinNavigator en 2 anderen vinden dit leuk.
  8. marcelinets

    marcelinets Guest

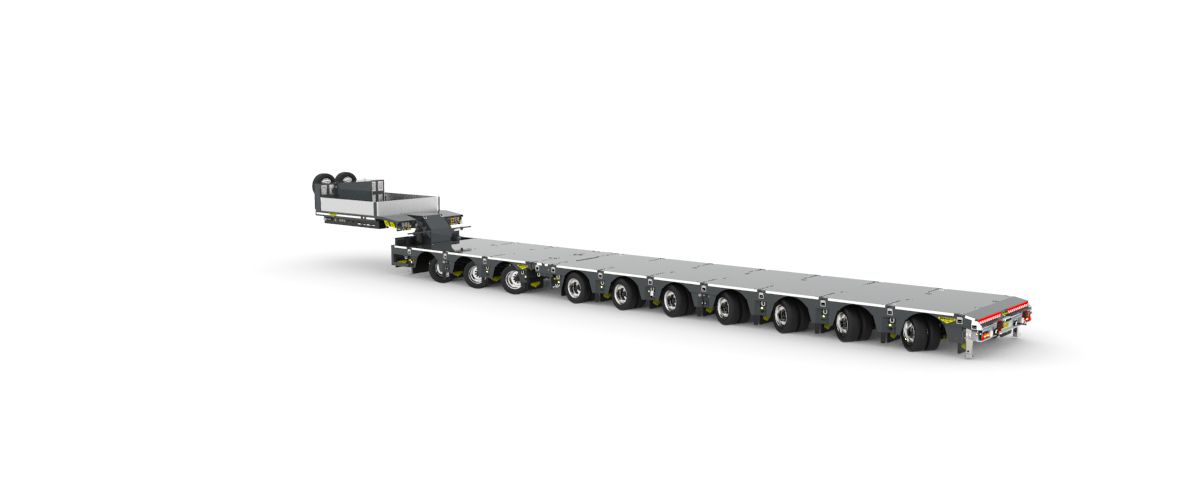

    Ik kwam dit tegen Pieter, is dit iets voor je voor een volgend project 0_23.jpg

    Tug.NL vindt dit leuk.
  9. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Hallo Marceline,

    Hahahaha, mooi ,
    Ik ken deze 100 tons Broshuis Semi dieplader.
    Maar eerst deze Goldhofer dieplader maar eens afmaken.

  10. marcelinets

    marcelinets Guest

  11. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland

    Hallo Marceline,


    Bedankt voor de link, maar ik heb de Broshuis semi dieplader niet gevonden.

  12. marcelinets

    marcelinets Guest

    Ik zal hem voor je opzoeken en de link vermelden.

  13. marcelinets

    marcelinets Guest

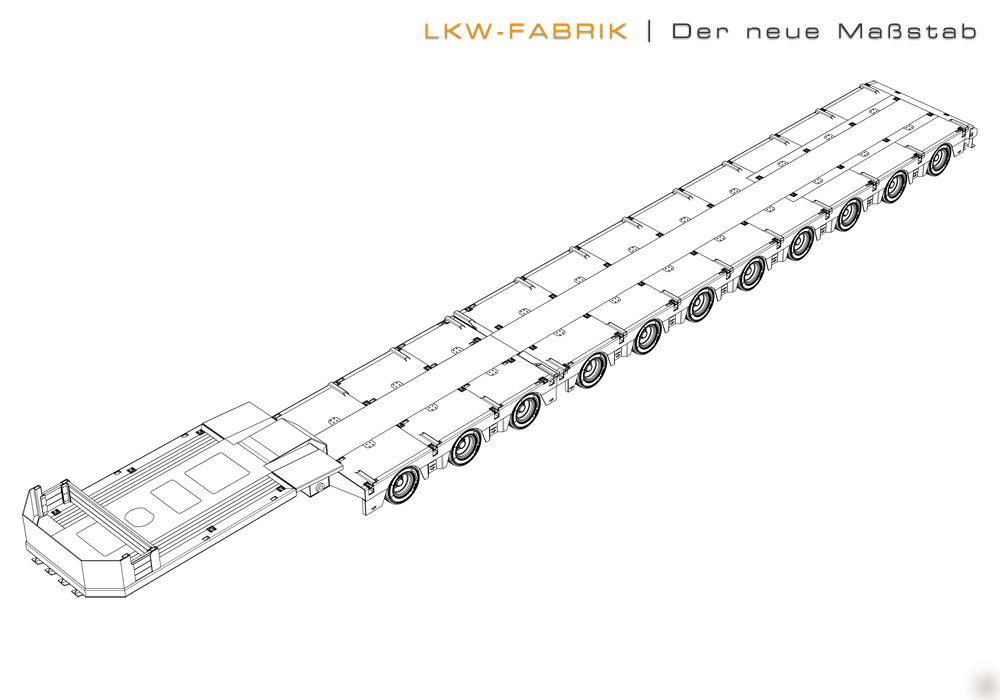

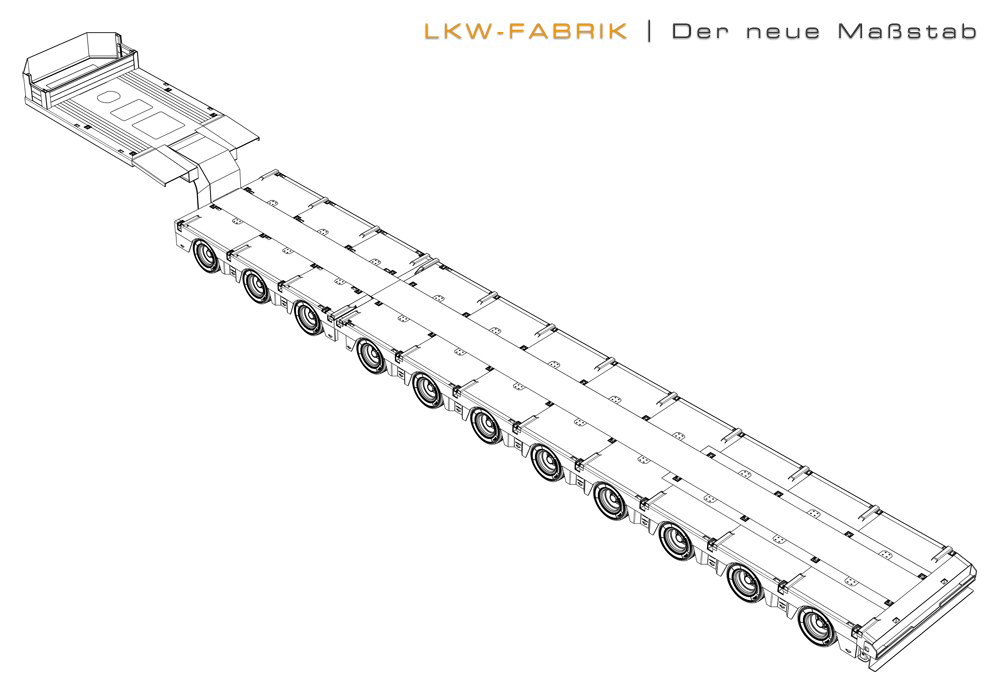

    Hier nog paar tekeningen van die Broshuis. Ik kan hem ook niet terug vinden op die site, maar blijf zoeken voor je. Broshuis_11er_01.jpg Broshuis_11er_02.jpg

  14. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Halo Marceline,

    Bedankt voor de tekeningen.

  15. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Alle "leuk" aanklikkers bedankt.

  16. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Update : 308

    Hallo allemaal,

    Verder gegaan het frezen van de onderarmen.

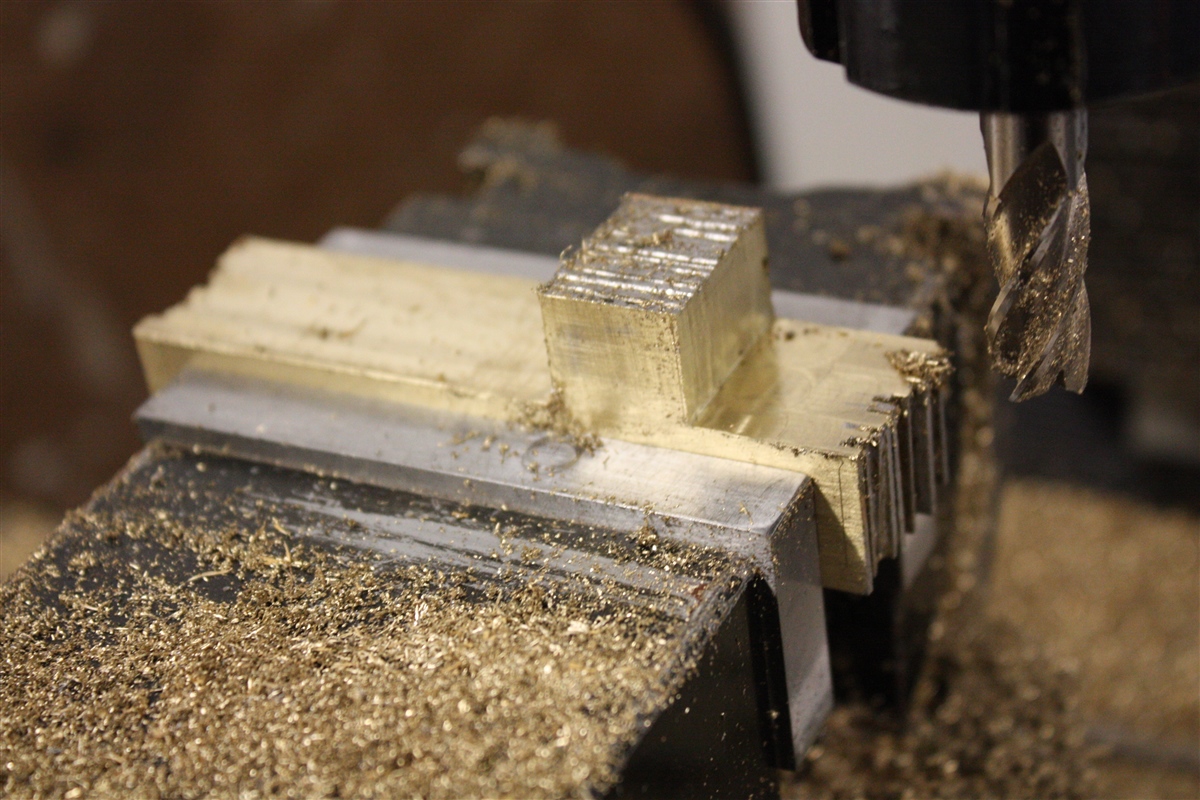

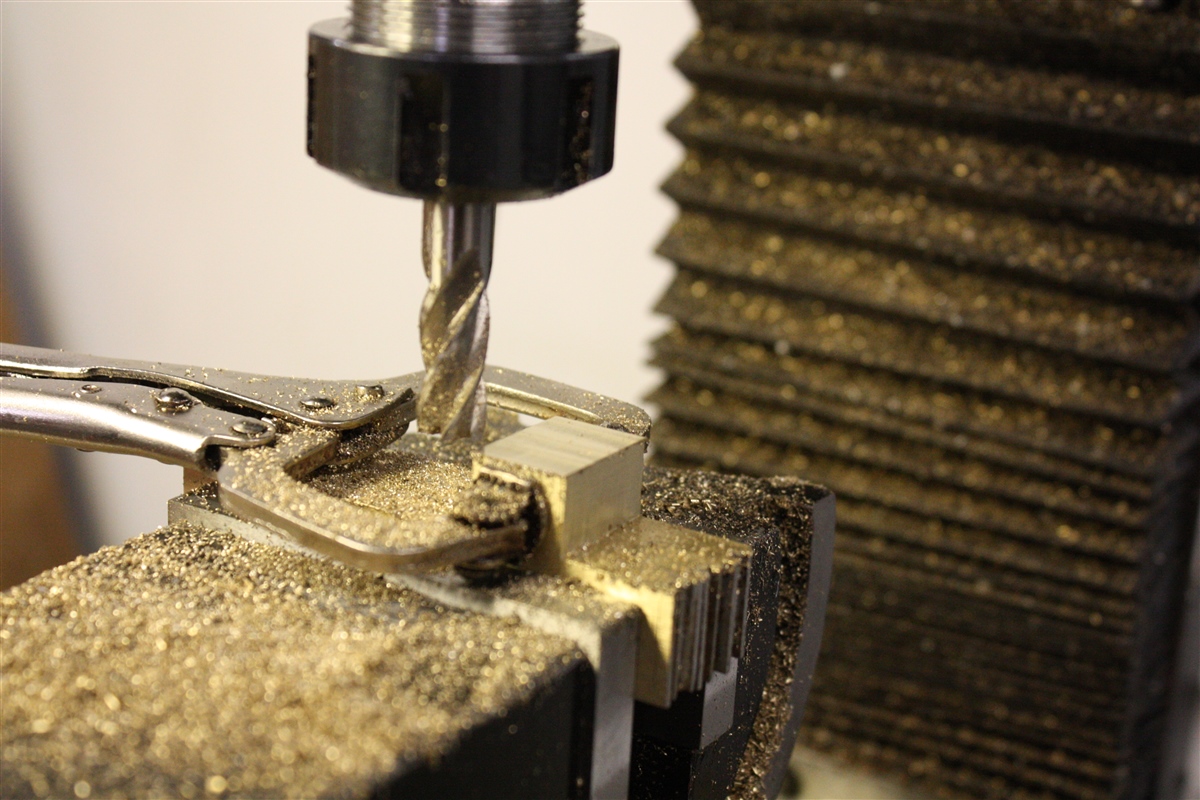

    De 20 onderarmen in de machineklem vastgezet om de onderarmen mooi glad en op maat af te frezen. (vlak en haaks)

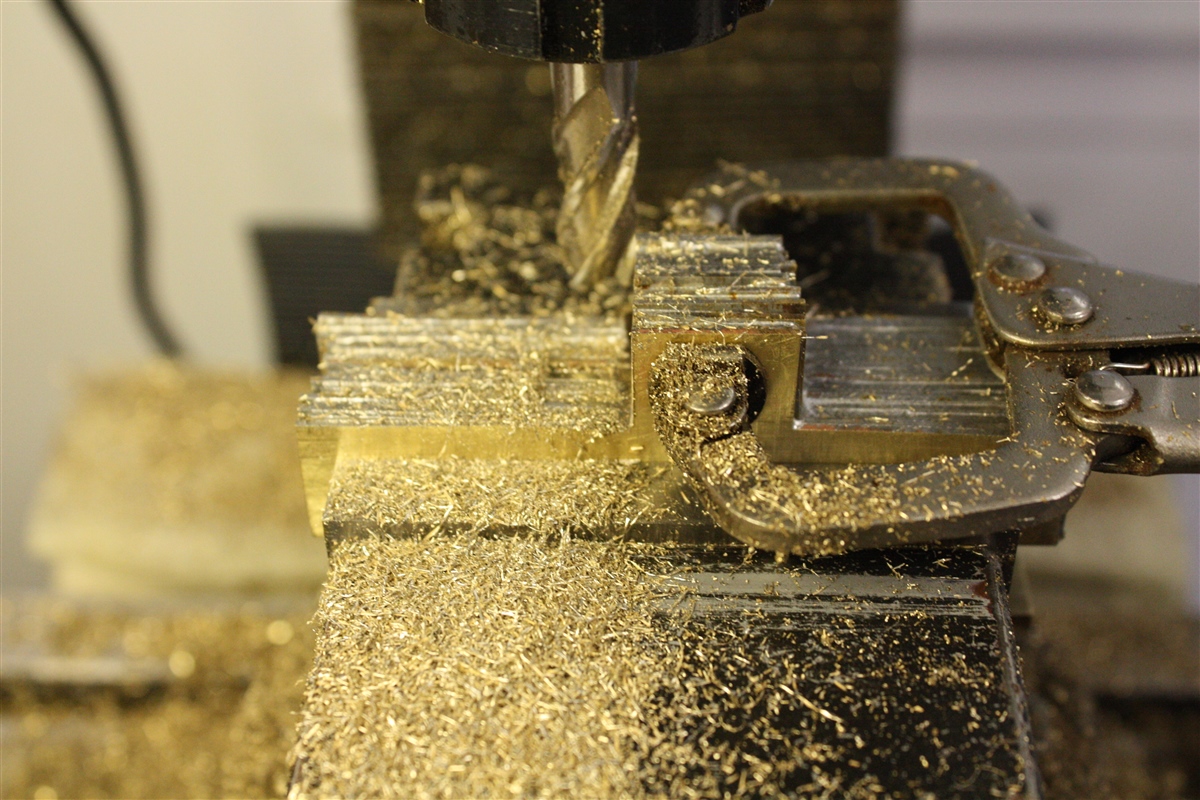

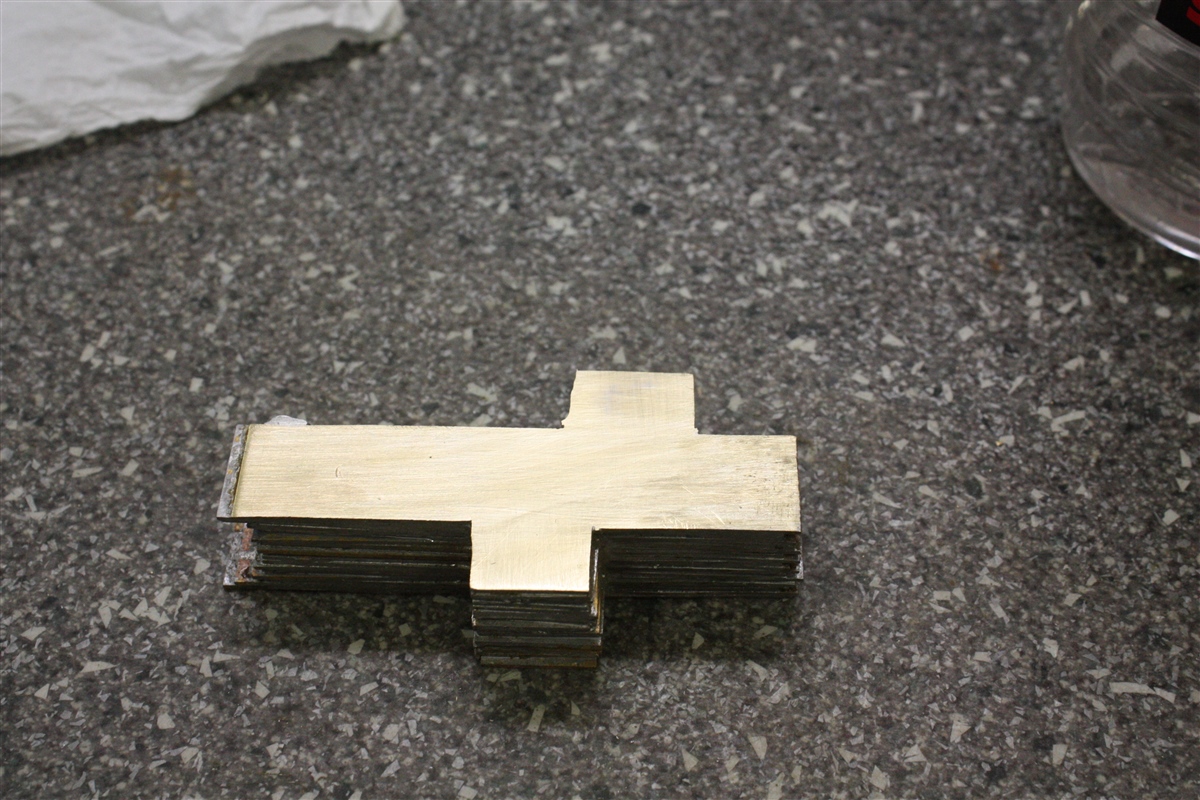

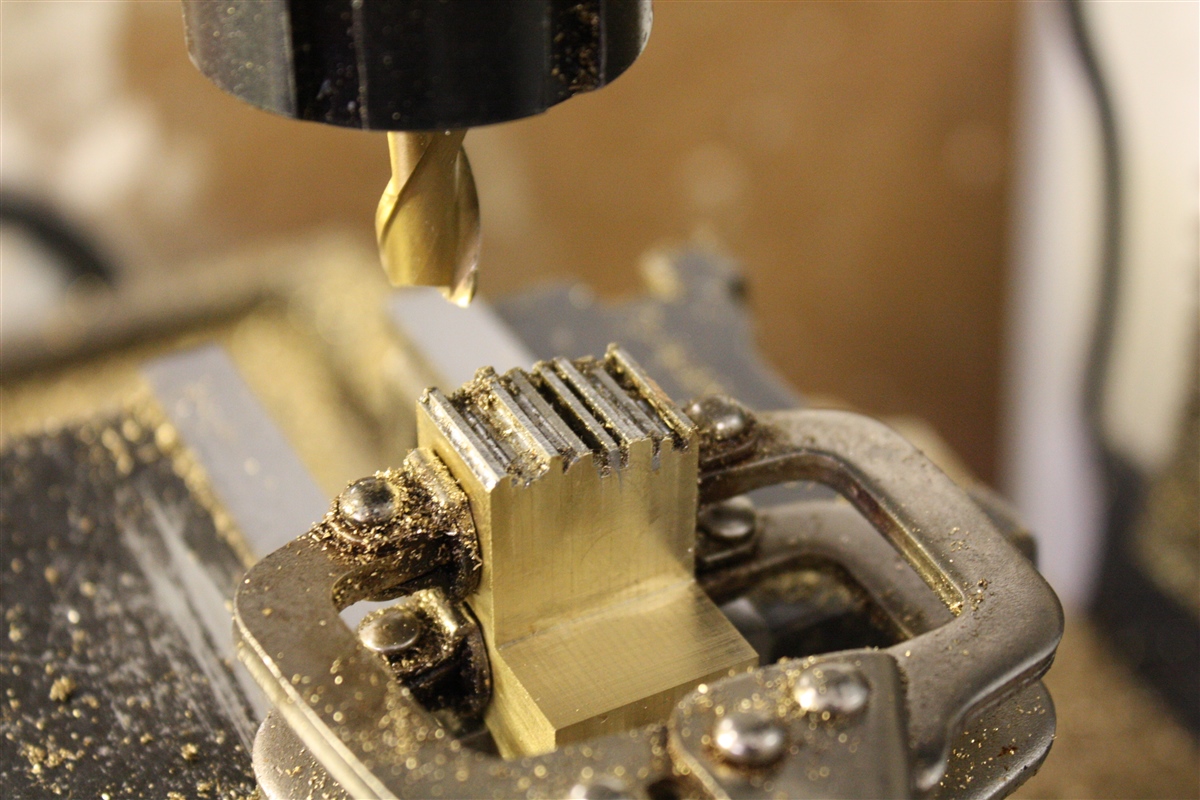

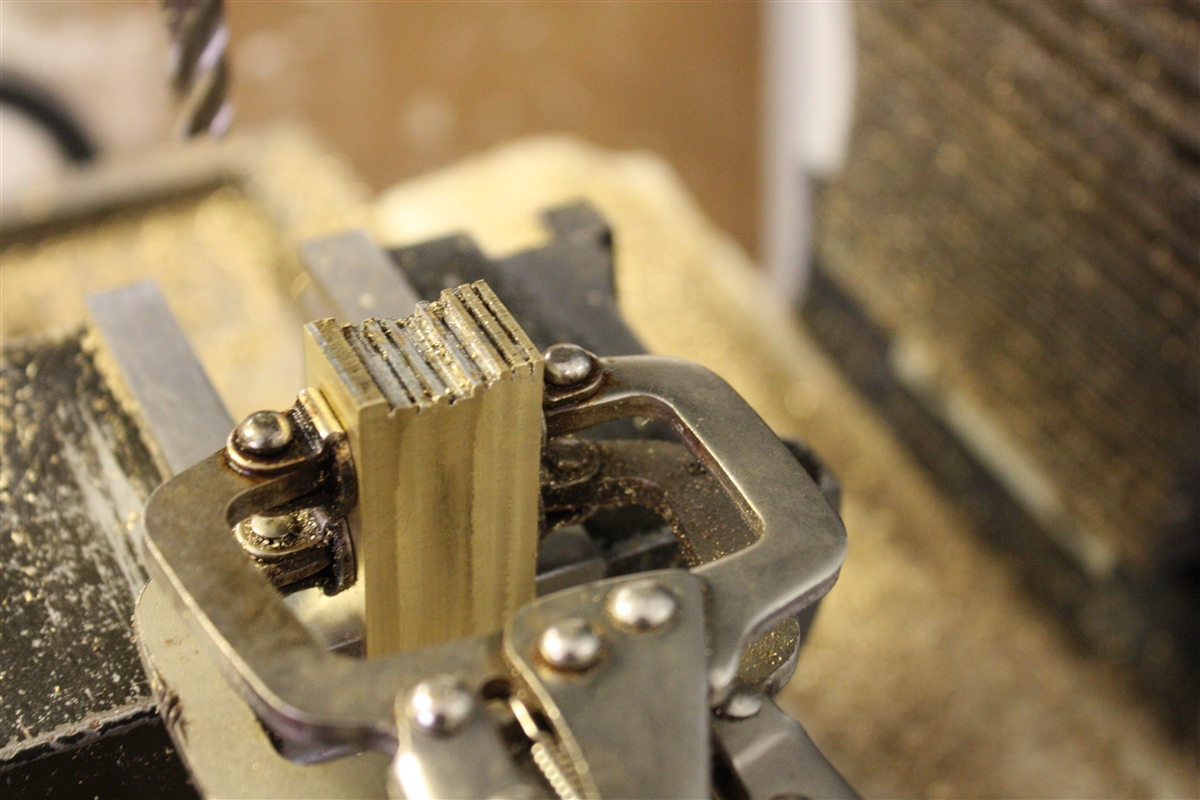

    Snelspantangen op de 20 onderarmen geklemd.

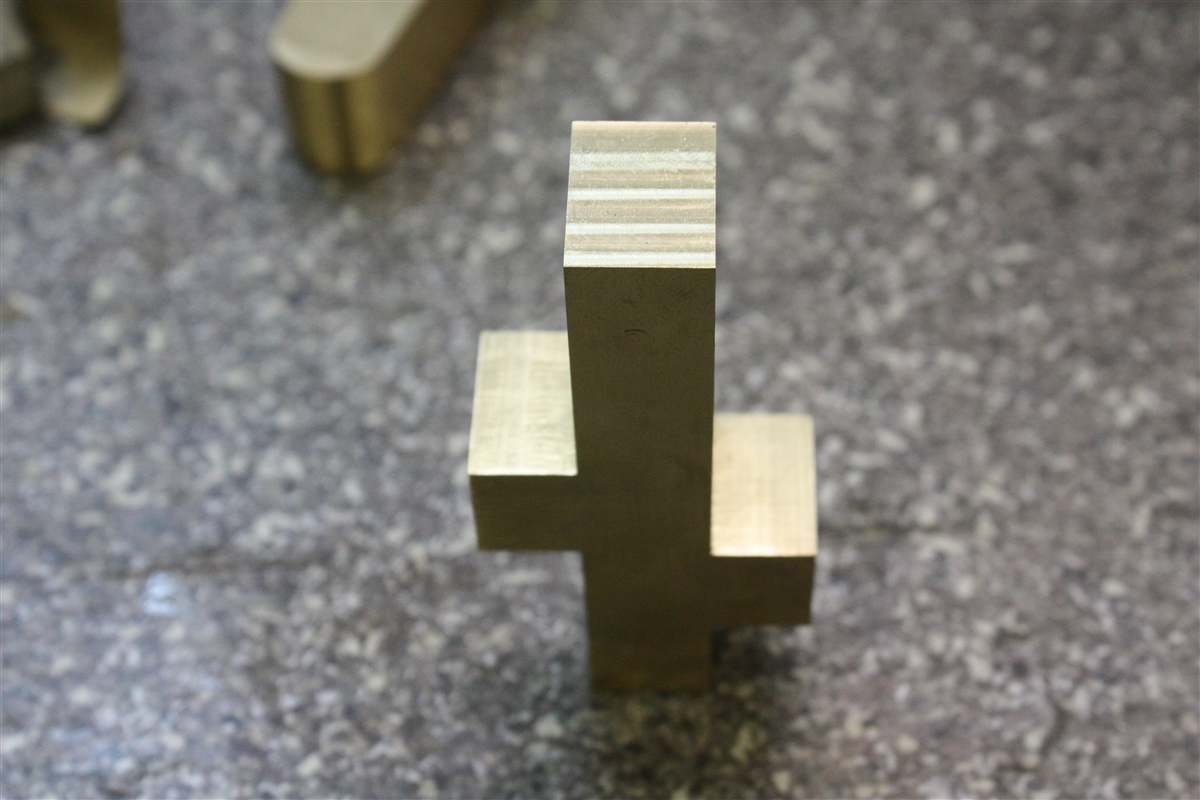

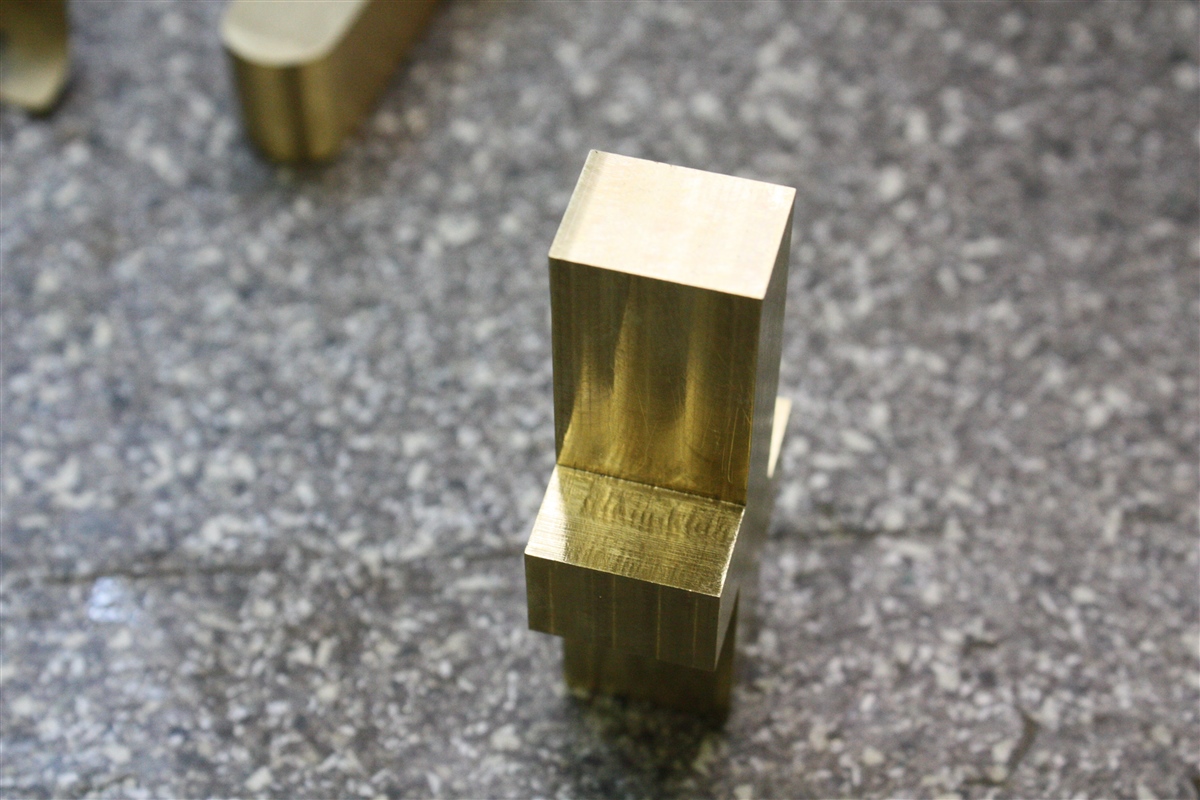

    De kopse kanten va de 20 onderarmen moeten nog vlak en haaks worden afgefreesd.



    Tot zover deze update.

    cvdh, Tug.NL, bvdh en 3 anderen vinden dit leuk.
  17. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Alle "Leuk" aanklikkers bedankt.

  18. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Update : 309

    Hallo allemaal,

    Verder gegaan het frezen van de onderarmen.

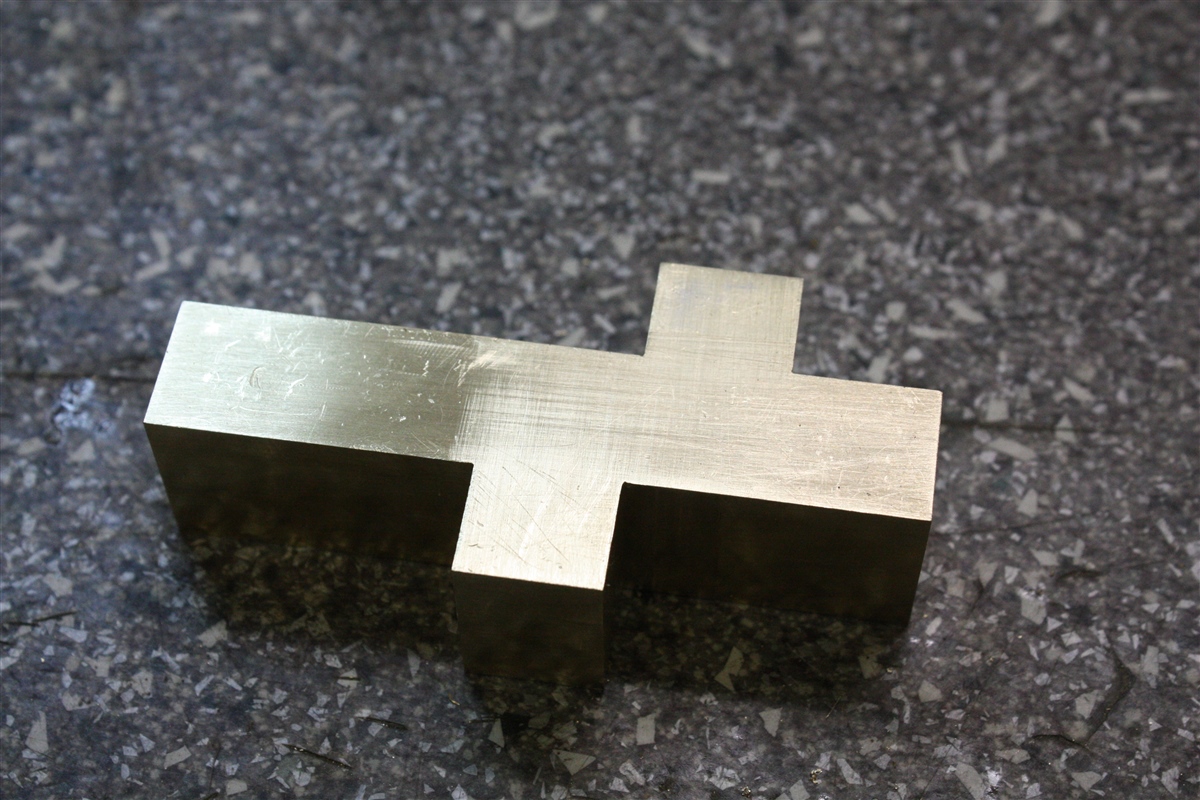

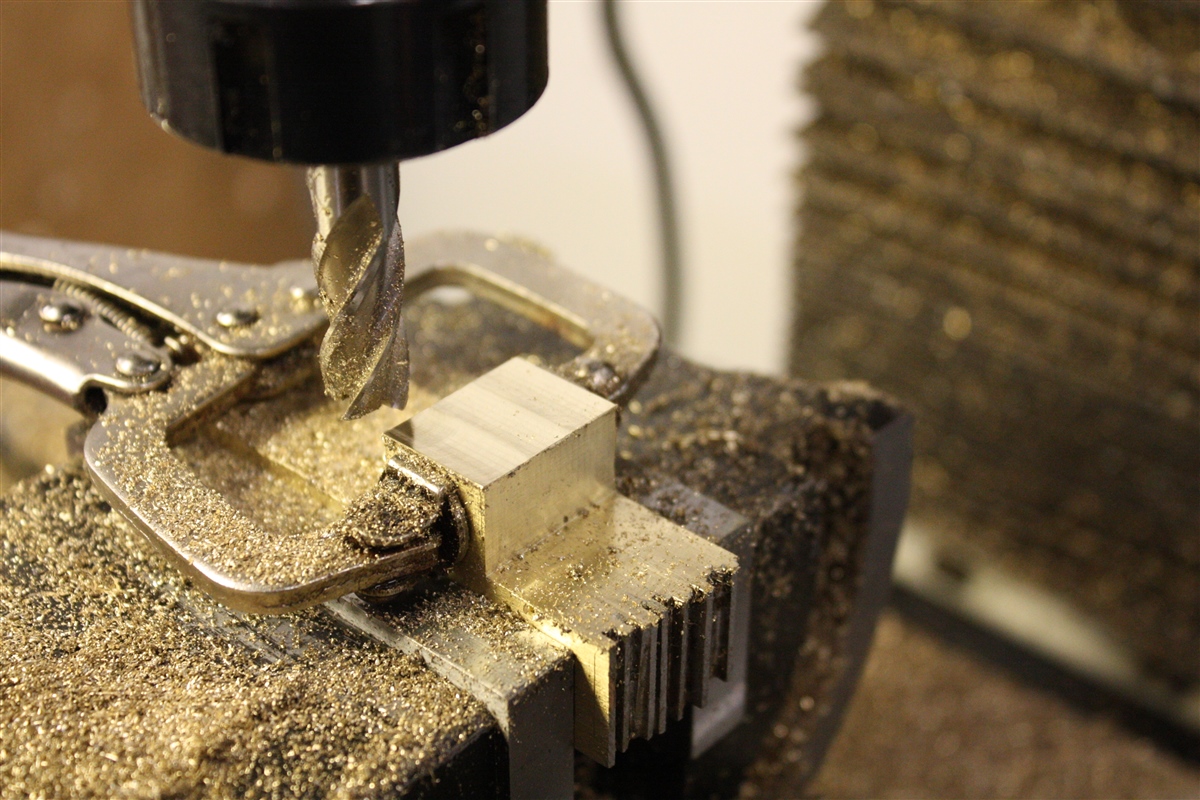

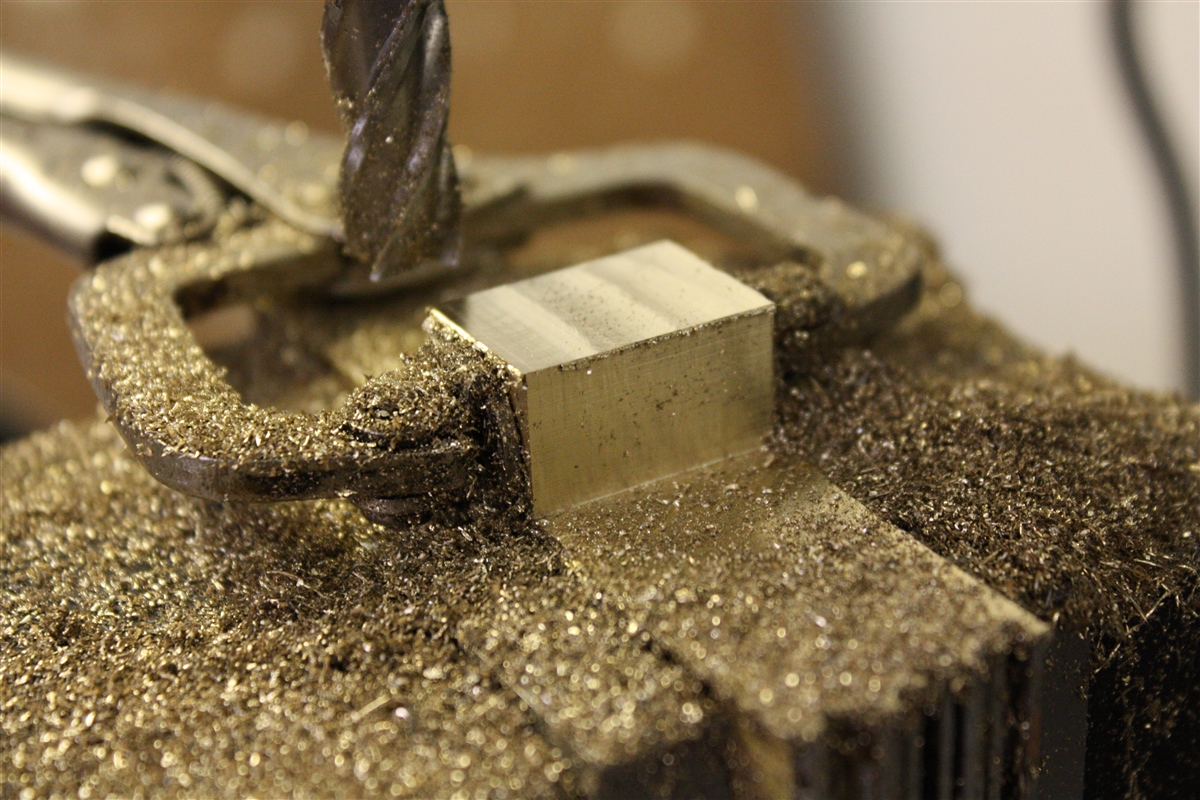

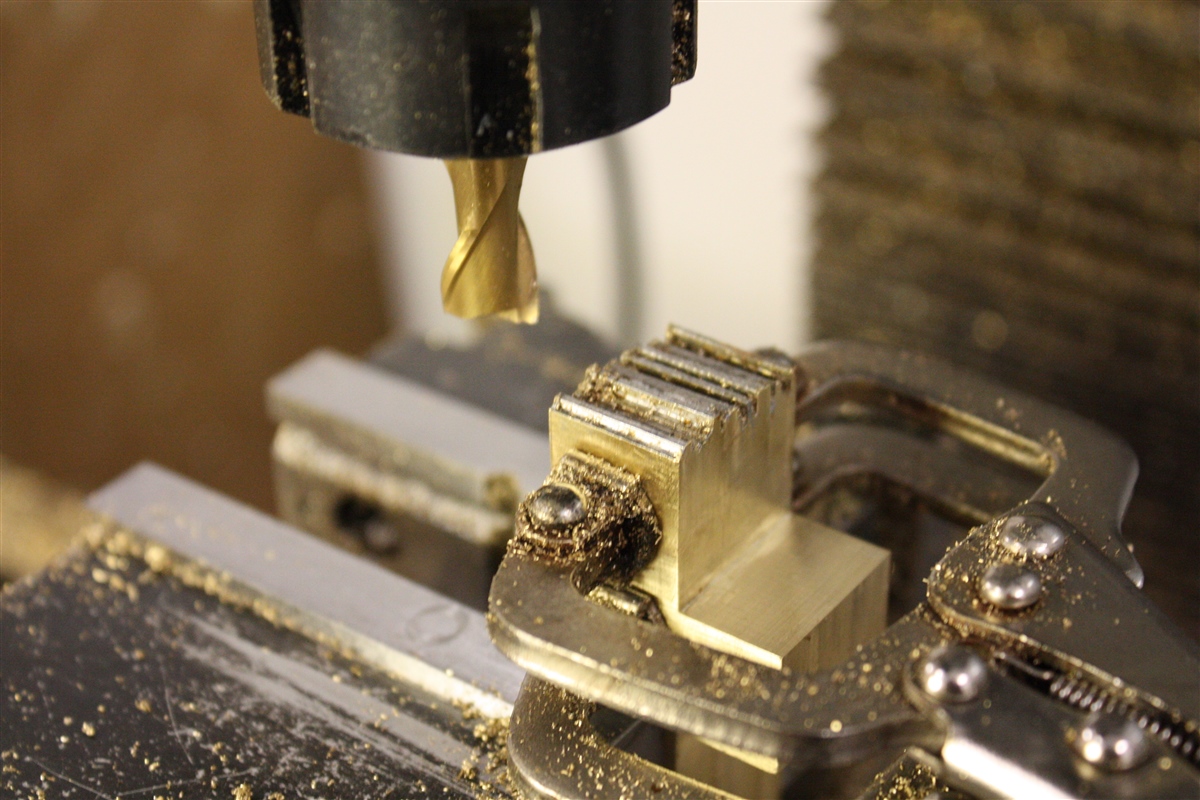

    Kopse kanten afgefreesd van de 20 onderarmen.

    Weer (te) veel foto's gemaakt.

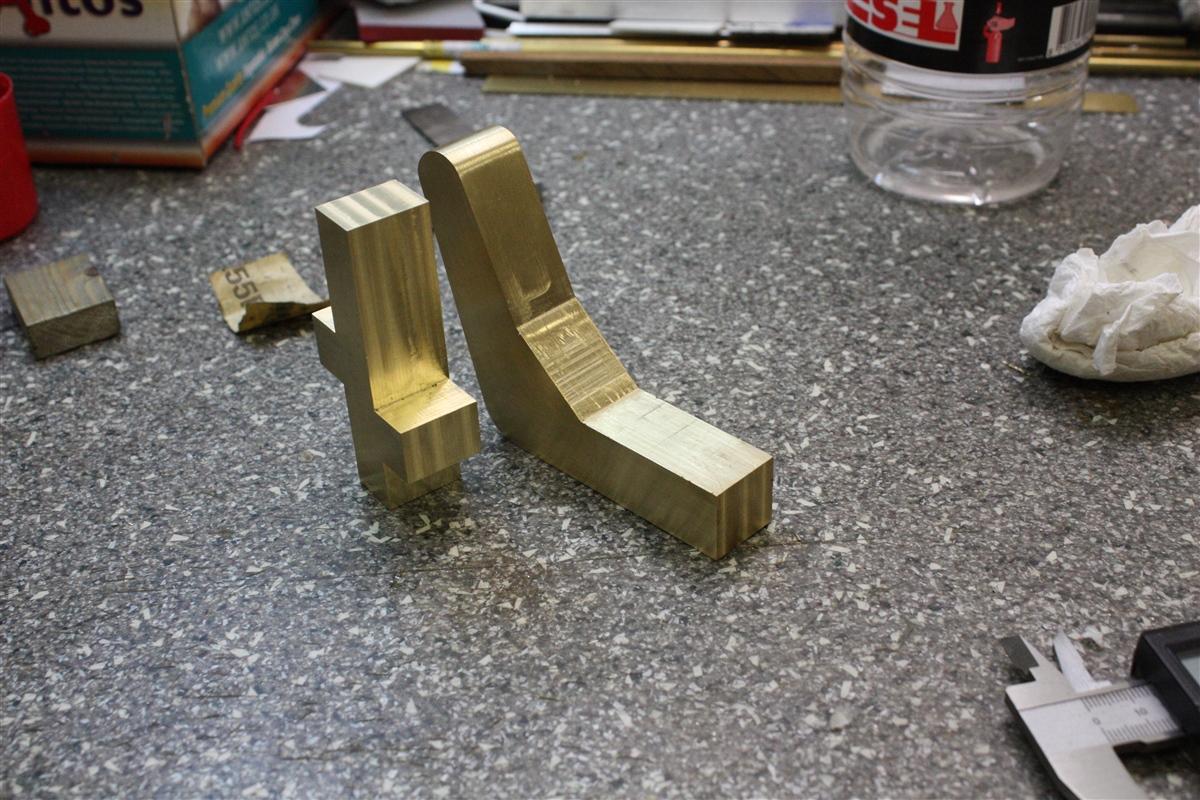

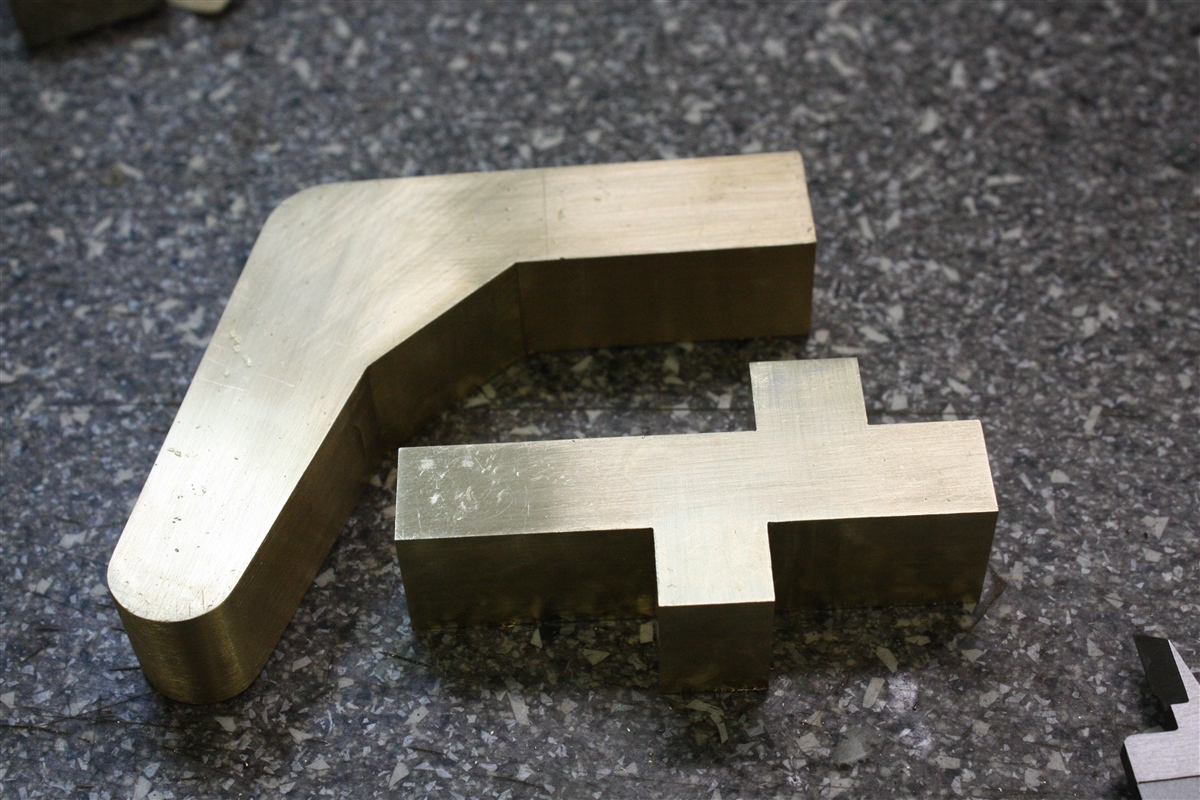

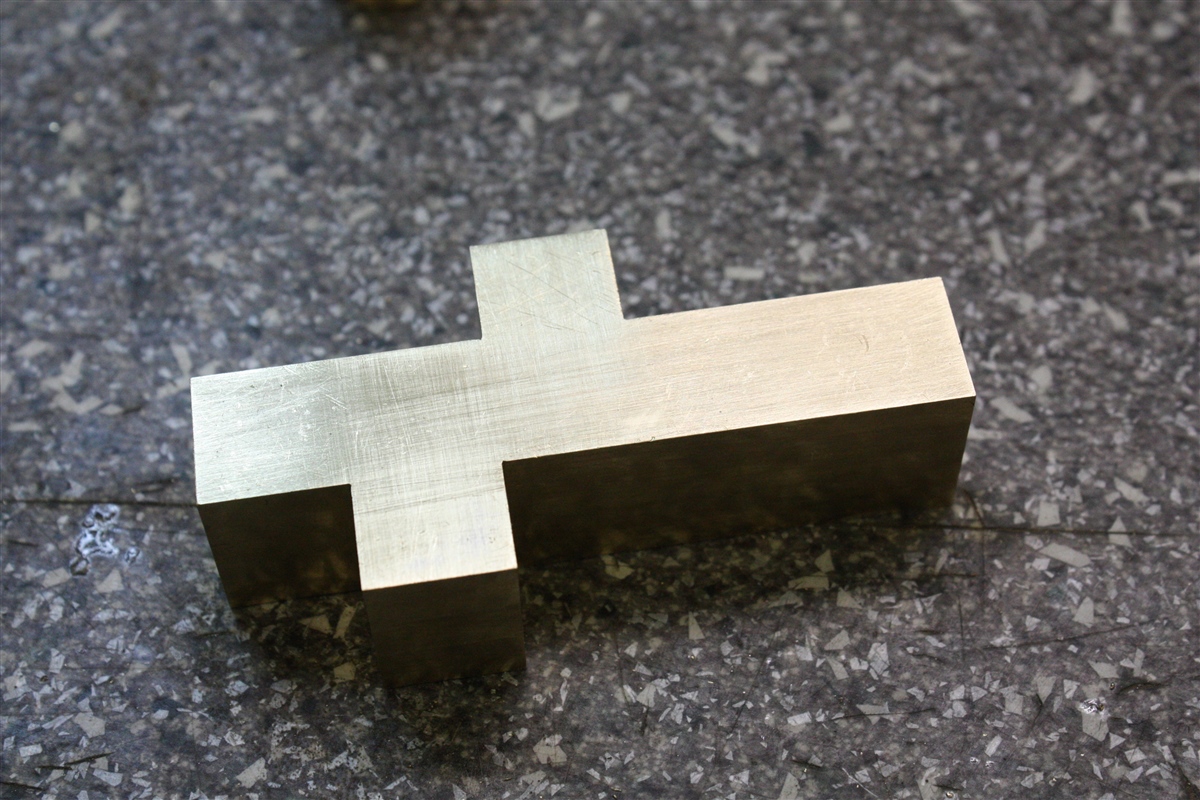

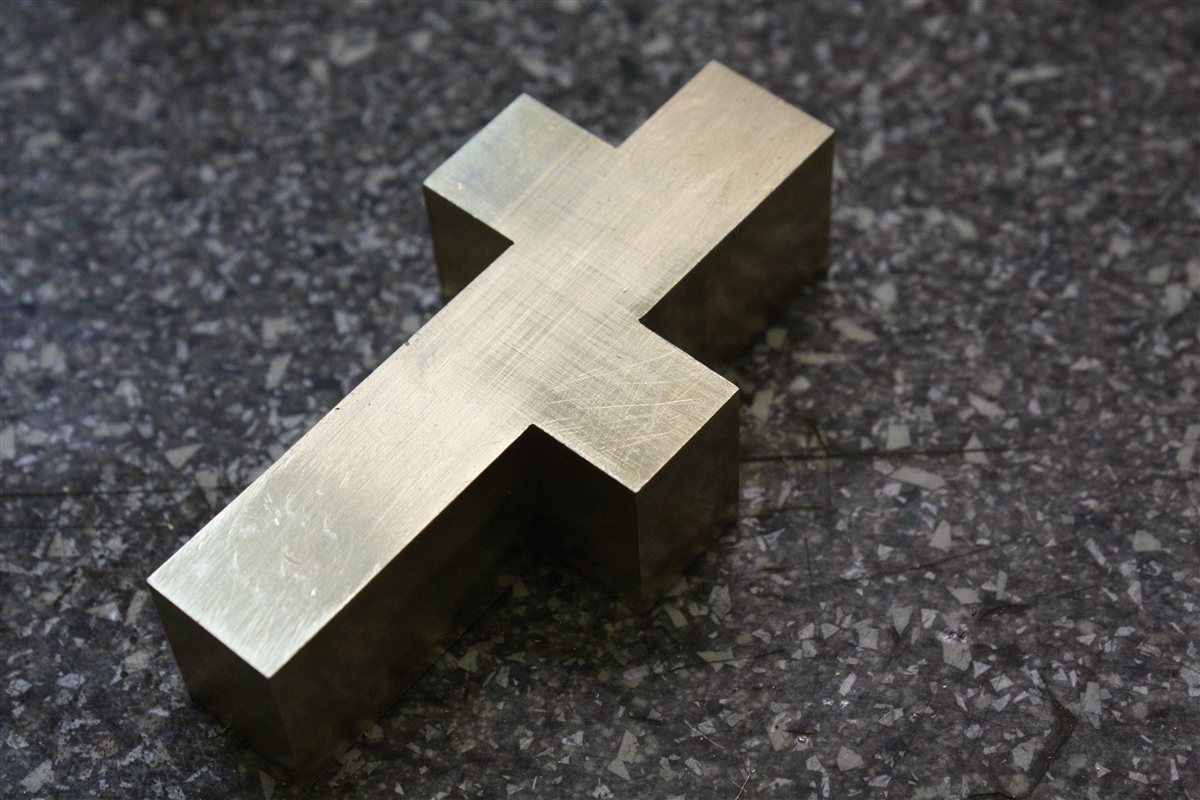

    De 20 bovenarmen en de 20 onderarmen samen :
