VOLVO F16 470 pk Zwaar Transporttrekker 8x6/4 met Goldhofer Smalbed Dieplader met Interdolly (5x3 )

Discussie in 'Bouwverslagen Trucks en Bouwmachines' gestart door VOLVO FH 16 750, 6 apr 2009.

  1. Helicor

    Helicor

    Lid geworden:
    28 aug 2009
    Berichten:
    1.979
    Locatie:
    Drenthe
    weet ik, ik heb ook nergens gezegd dat dit het geval was
    Precies, ik wilde dit eenvoudig houden, en een diameter kan je meten met een schuifmaat, de straal niet, dus.
    Gelijk heb je!

    VOLVO FH 16 750 vindt dit leuk.
  2. demian1290

    demian1290

    Lid geworden:
    6 mrt 2013
    Berichten:
    320
    Locatie:
    Rosmalen NB
    VOLVO FH 16 750 vindt dit leuk.
  3. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.951
    Locatie:
    Haren (Ems) Deutschland

    Hallo Marco,

    Bedankt voor de linkjes van Mark Op 't Rood. en W-Präzisionstechnik.
    Deze 2 sites zijn bij mij bekend.

    Ik ken Marc Op ’t Root persoonlijk, diverse malen ontmoet en ook regelmatig met hem besproken om een dieplader te bouwen.
    Ook heb ik hem diverse malen in Ede ontmoet en met hem gesproken en in januari 2018 heb ik hem ontmoet en gesproken bij Broshuis in Kampen
    Hij is al jaren bezig met de bouw van deze dieplader, samen met de 4 assige Mercedes Benz Actros Zwaar transportrekker.
    Ook de dieplader regelmatig gezien, die hij aan het bouwen is, ik heb hier ook foto's van gemaakt in Ede en in Kampen.
    Hij bouwt een heel ander systeem, dan ik ga bouwen.
    Zijn dieplader zit vol met elektronica, wat mogelijk nog storing gevoelig kan zijn bij zware belastingen en het rijden in het zand.
    In mijn dieplader komt alleen maar elektronica die echt noodzakelijk is, geen toeters en bellen.

    Ik vind het geweldig wat hij bouwt, heel mooi, maar ik vind dit te perfectionistisch.
    Het wordt een heel mooi model, maar volgens mij wordt het meer een showmodel dan een werkdieplader met werktruck.

    Mijn 5assige dieplader met de 4assige Volvo F12 wordt een echt werktruck/dieplader met een laadvermogen van 100kg.
    Mijn CAT D 10 T bulldozer weegt 37 kg en de Liebbher rupskraan van Stefan F weegt volgens mij 45 of 55 kg. deze 2 machines moeten vervoerd kunnen worden met mijn dieplader.
    De dieplader van Op 't Root Marc kan maximaal 30 tot 35 kg laden, dit is voor mij te weinig, bovendien zijn de onderdelen die hij maakt, zijn voor mij te licht.

    Ook deze site van W-Präzisionstechnik is bij mij bekend.
    Maakt mooie producten, maar nogal prijzig.

    En ja, zoals je weet, ik wil alles zoveel mogelijk zelf bouwen.

    Nogmaals bedankt.

    demian1290 vindt dit leuk.
  4. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.951
    Locatie:
    Haren (Ems) Deutschland
    Hallo Stefan,
    Hallo (Heli)Cor,

    Bedankt voor jullie adviezen, hier kan ik wat mee.
    SMILEY  OKAY.jpg

  5. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.951
    Locatie:
    Haren (Ems) Deutschland
    Update : 300

    Hallo Allemaal,

    Dit is al weer de Driehonderdste Update.

    Er zullen er nog vele volgen.

    Aan de proefopstelling van de pendelas nog enige wijzigingen doorgevoerd.
    De hoogte van de bovenste draagarm van de pendels 5 mm verlaagd, zodat er wat meer ruimte vrijkomt aan de onderkant van het achterdek, zodat het kegellager beter onder het achterdek past. Ook de vorm van de bovenarm iets gewijzigd, zodat deze gelijk is aan de 11 Goldhofer dieplader.
    Ook de onderste draagarm gewijzigd, ingekort zodat de stuuras iets groter word.

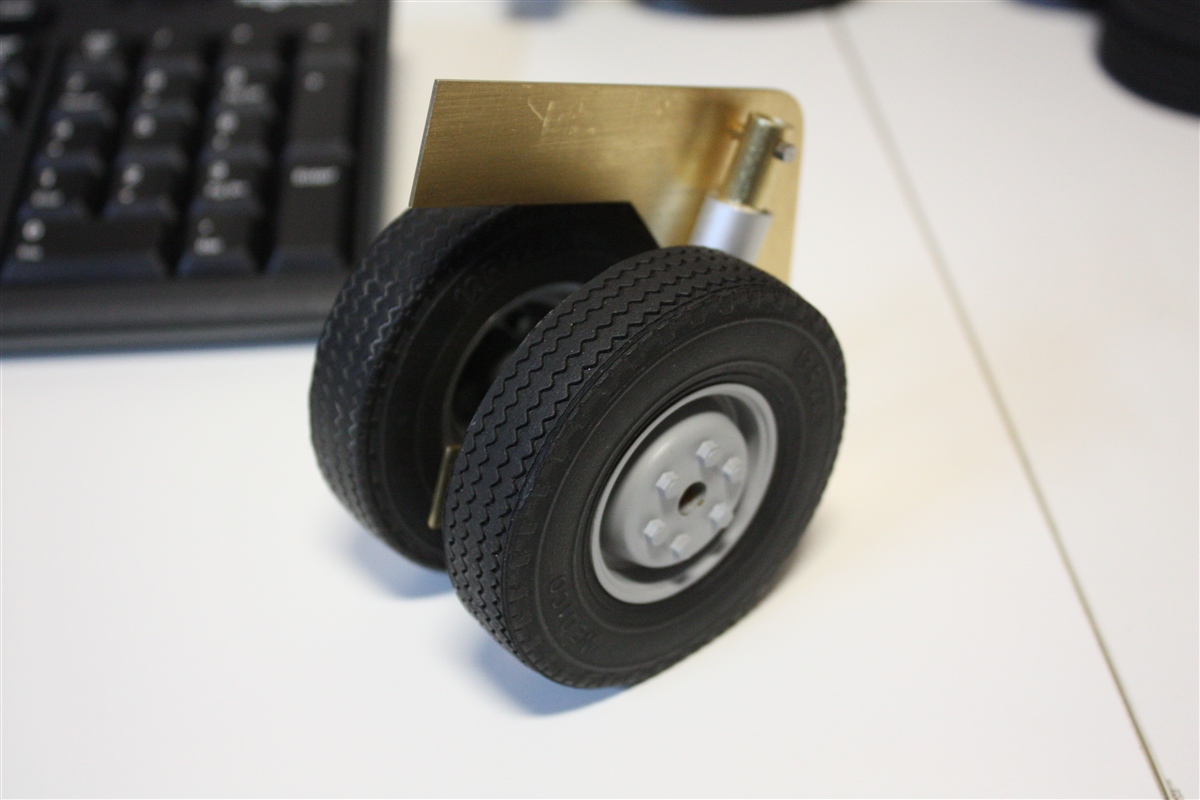

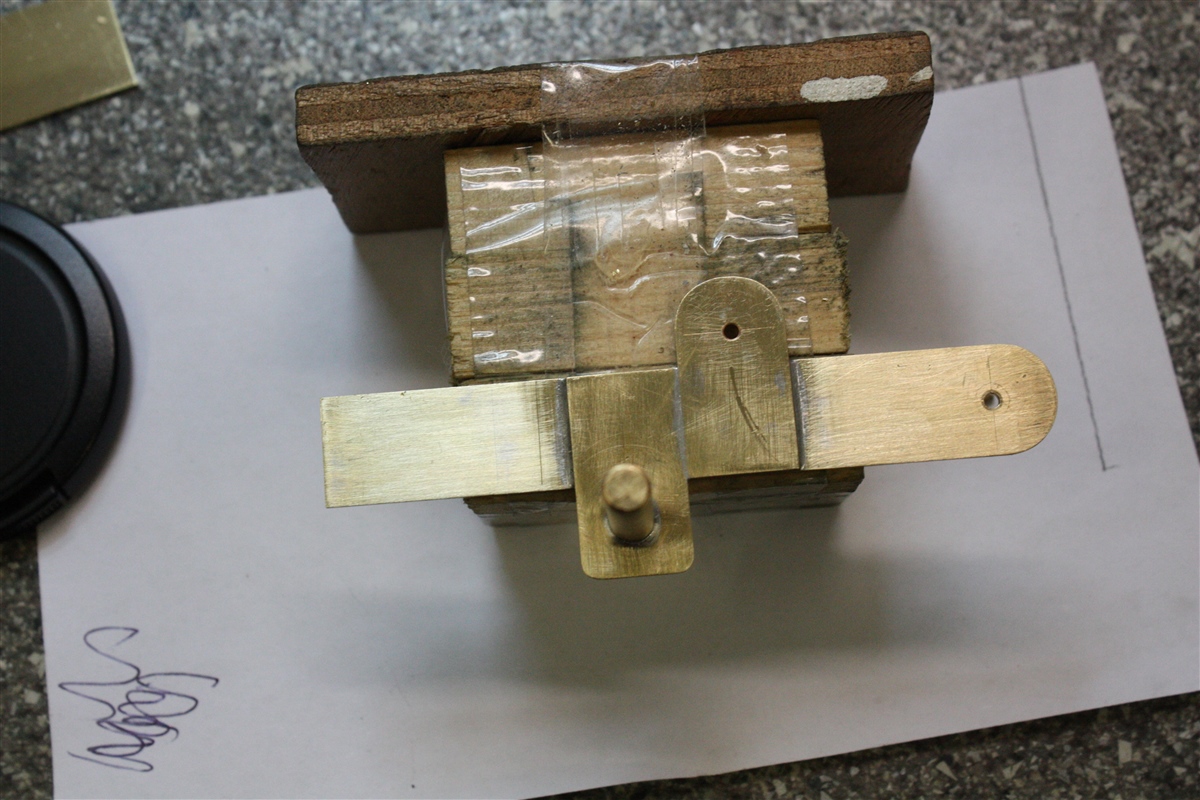

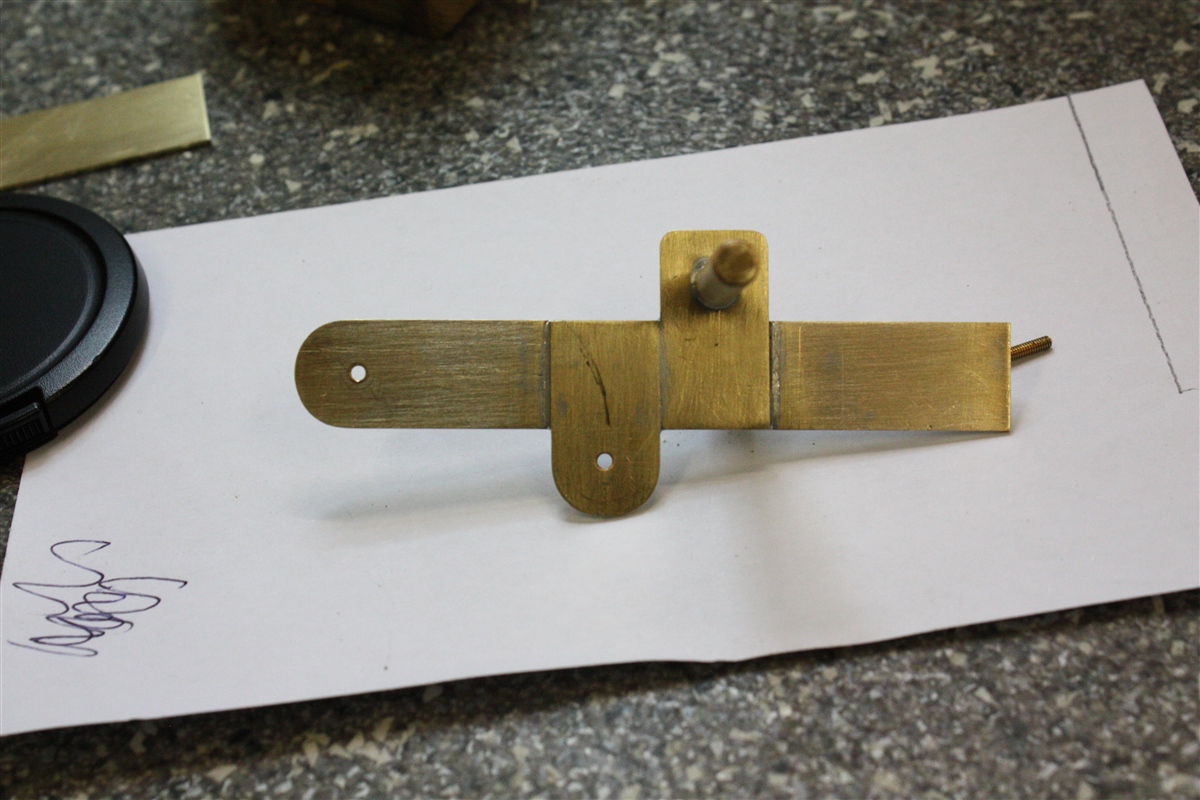

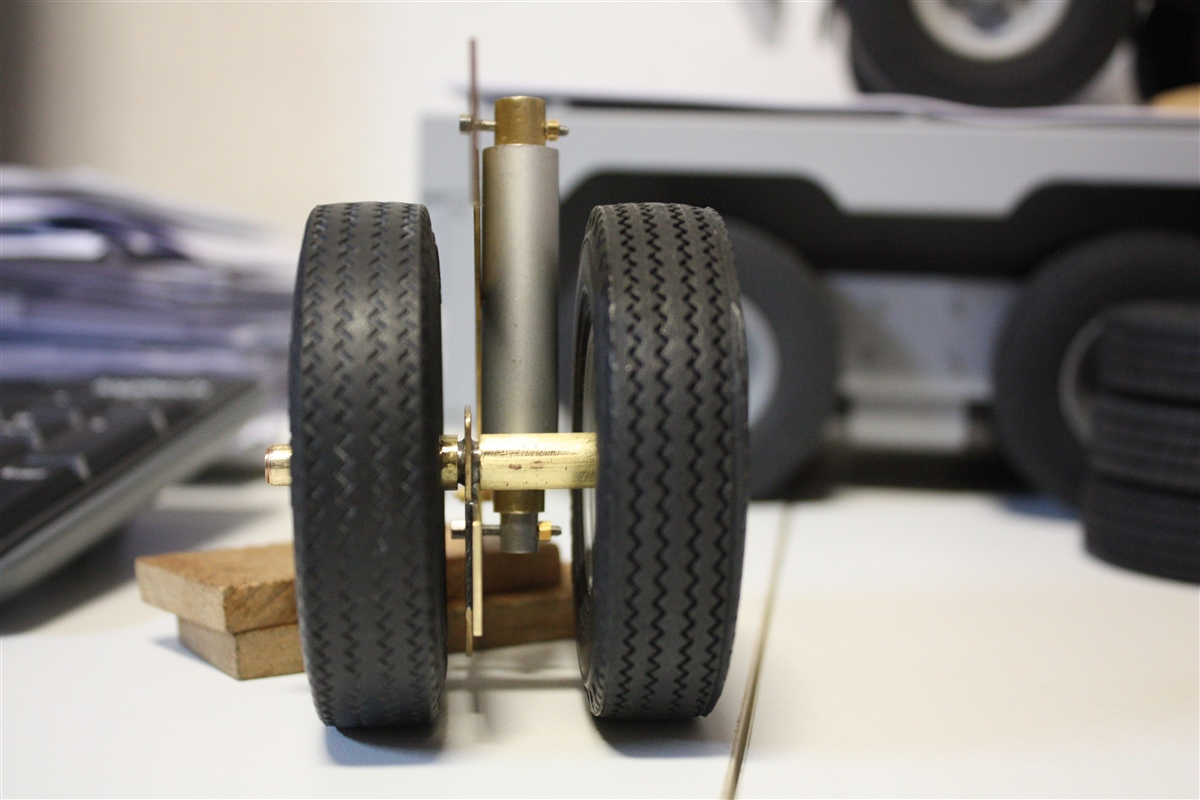

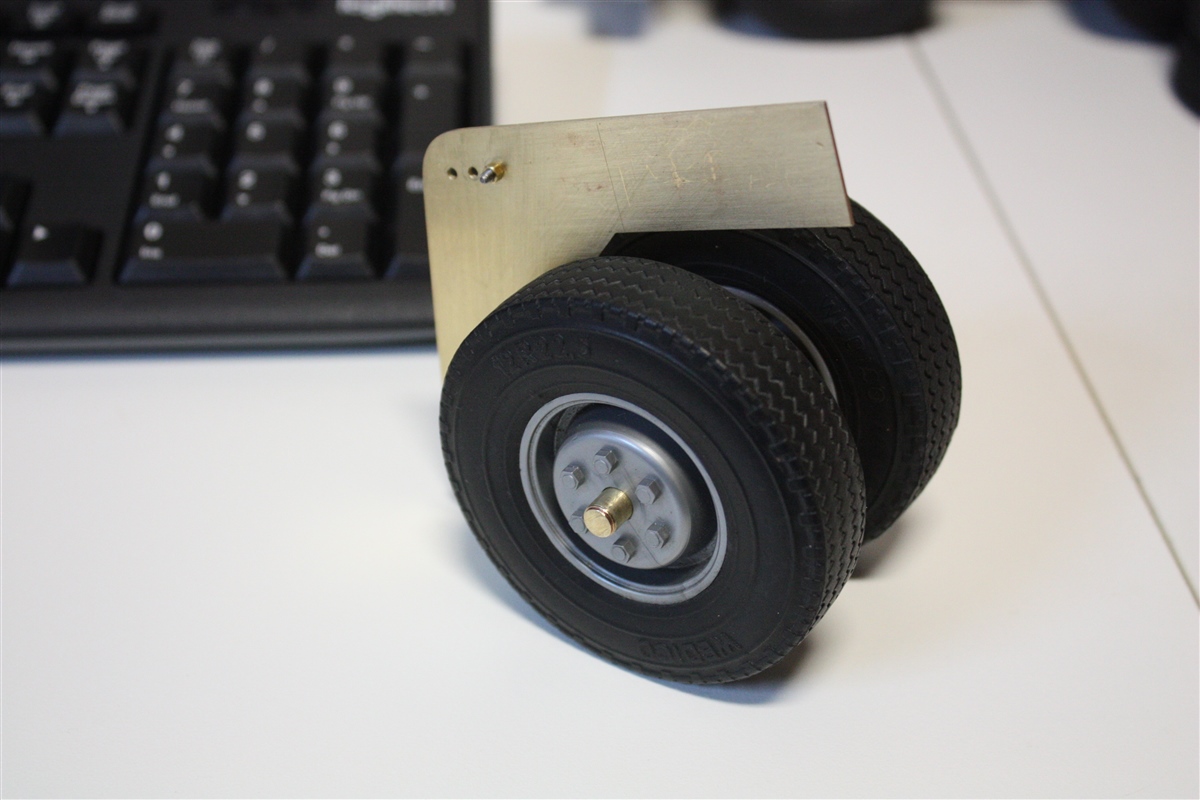

    De eerste proefopstelling :

    De tweede proefopstelling :
    Met drie gaten in de bovenarm, om de stand van de hefcilinder te kunnen variëren.

    De onderarm gewijzigd, zodat er en langere hefcilinder gemonteerd kan worden.


    De tweede proefopstelling :

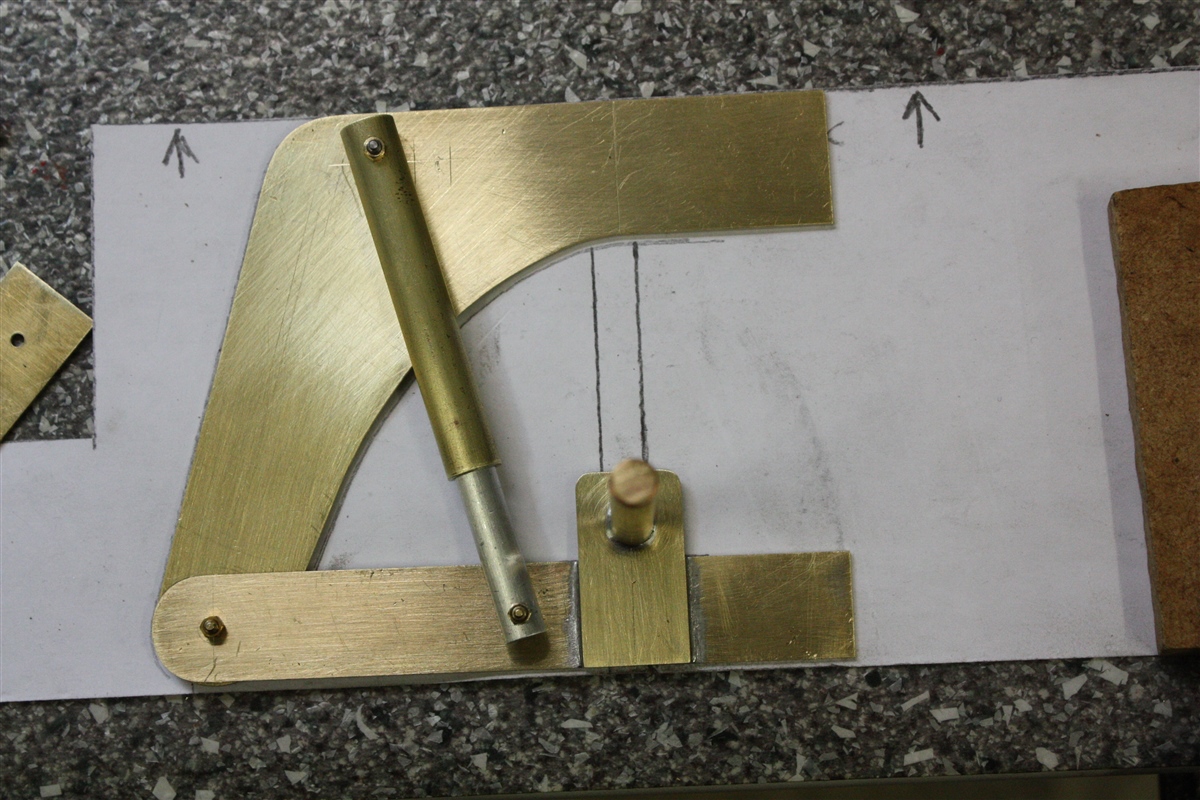

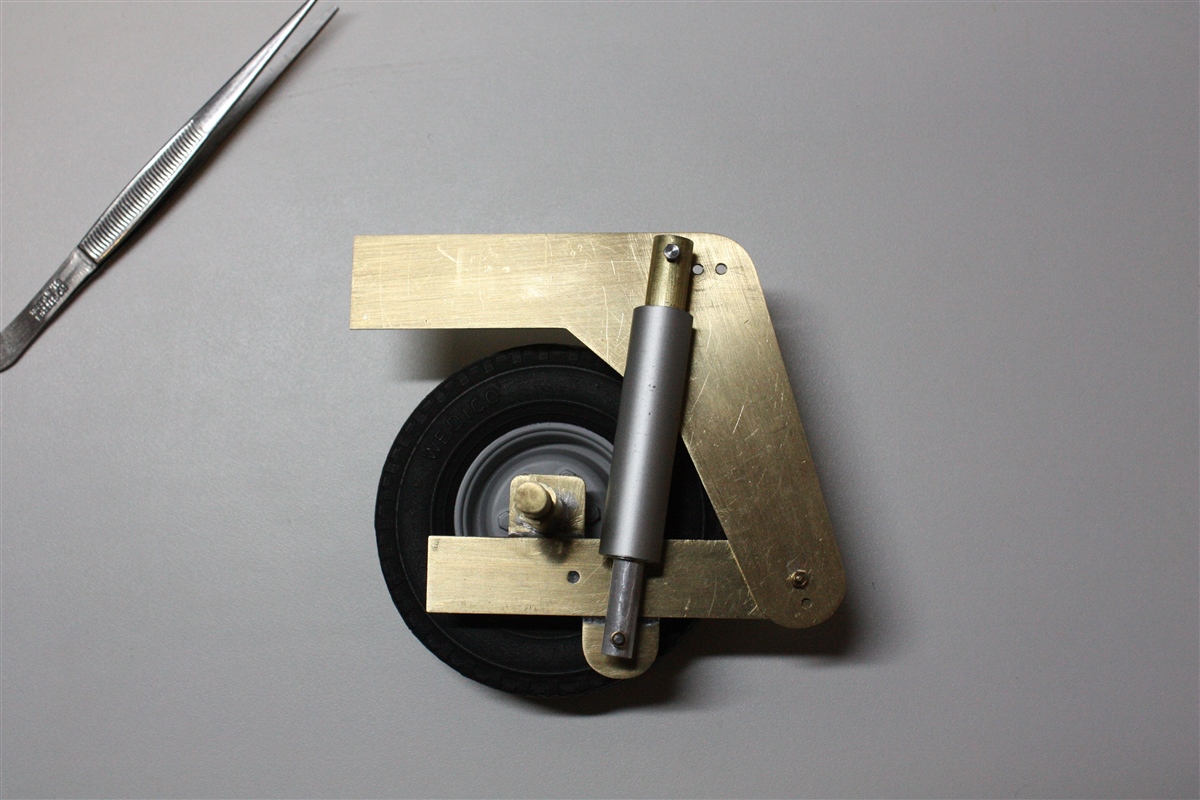

    De definitieve proefopstelling :

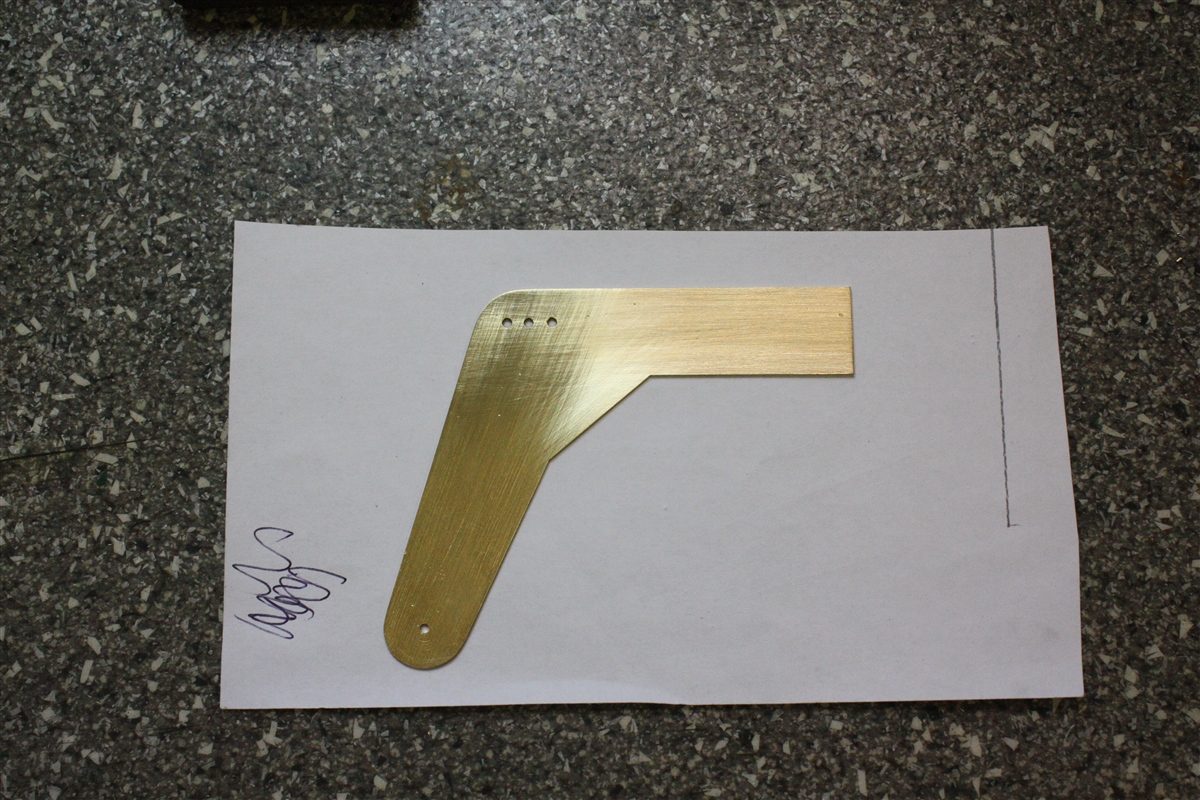

    De bovenarm 5 mm verlaagd : zie het 2e gat wat 5mm hoger is geboord.


    De onderarm ingekort, zodat de stuuruitslag wordt vergroot.

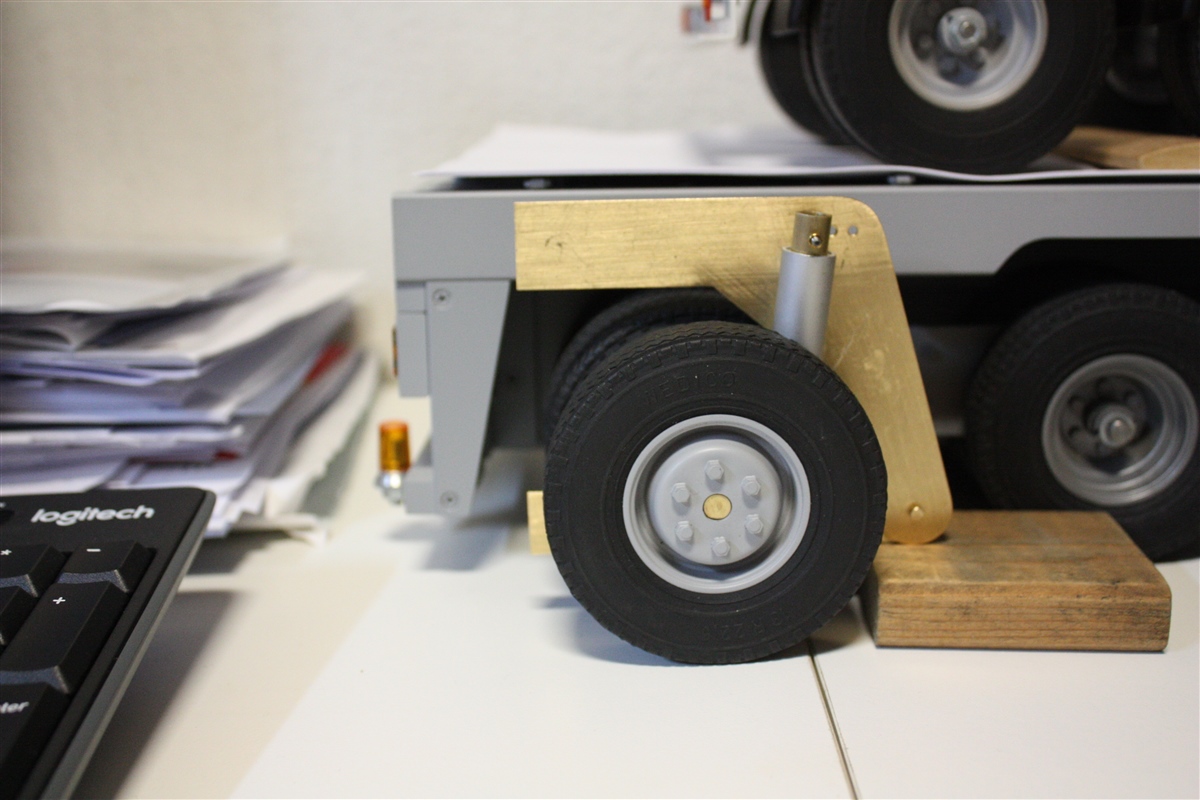

    De stuuruitslag is nu vergroot van 55 graden naar 58 graden, hier ben ik tevreden over.
    Bj de 1:1 Goldhofer is de stuuruitslag 60 graden
    2 graden verschil, dit is aanvaardbaar, dit valt niet op dat de stuuruitslag 2 graden minder is dan bij de 1:1
    Zie de ingekorte onderarm en de plaatsing/montage van de cilinder in de bovenarm.

    De tweede poefopstelling :

    De definitieve proefopstelling :
    Zie het verschil van de boven en onderarm, ten opzichte van de 2e proefopstelling.
    Zie de kortere onderarm bij de definitieve opstelling

    De definitieve proefopstelling :
    Zie de verlaging van 5 mm :


    Wordt vervolgd.

    Tot zover deze update.

    Laatst bewerkt: 19 nov 2018
    bvdh en MarlinNavigator vinden dit leuk.
  6. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.951
    Locatie:
    Haren (Ems) Deutschland
    Update : 301

    Hallo Allemaal,

    Verder gegaan met de 10 pendelassen.

    Sessie : 1





    Tja, als je zelf geen lasersnijder, watersnijder of een CNC freesbank hebt, dan moet je 20 bovenarmen en 20 onderarmen zelf aftekenen op de messingplaat en zelf uitzagen en deze delen waar je niet met de ijzerzaag bij kan, moet je vindingrijk zijn en deze delen met een 5 mm frees uitrezen.

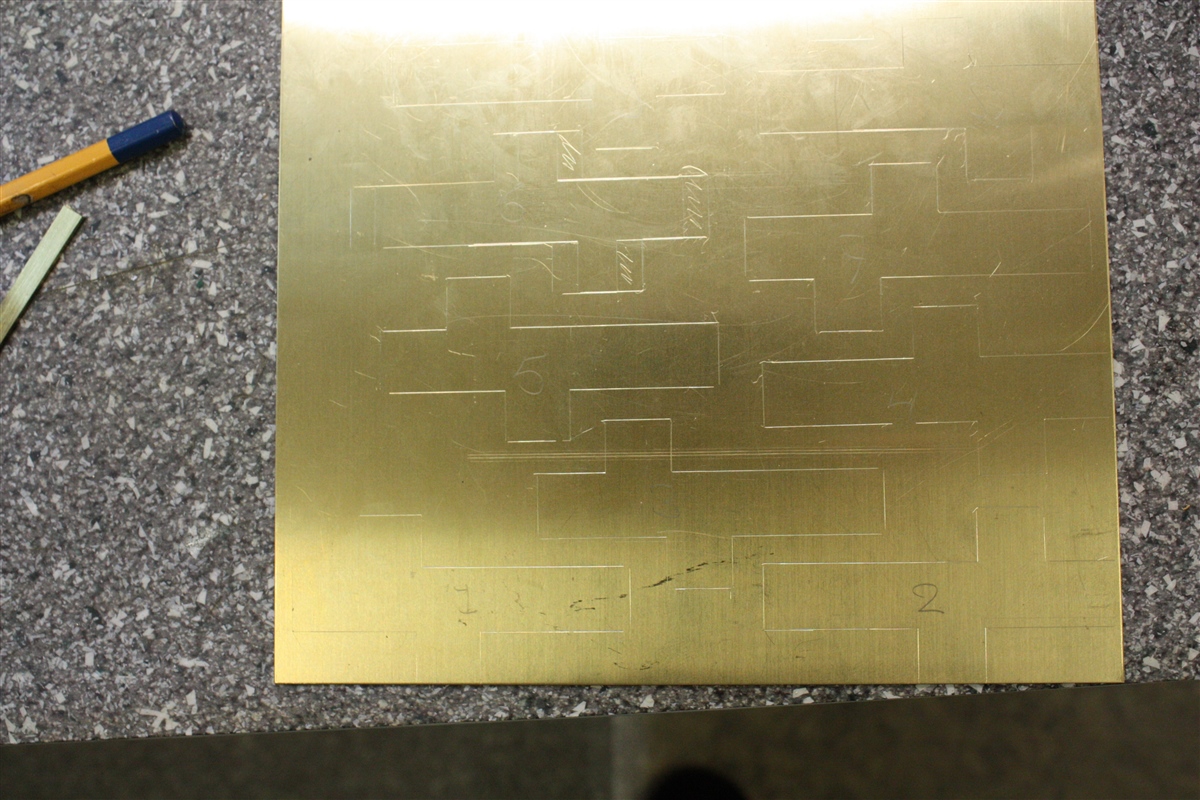

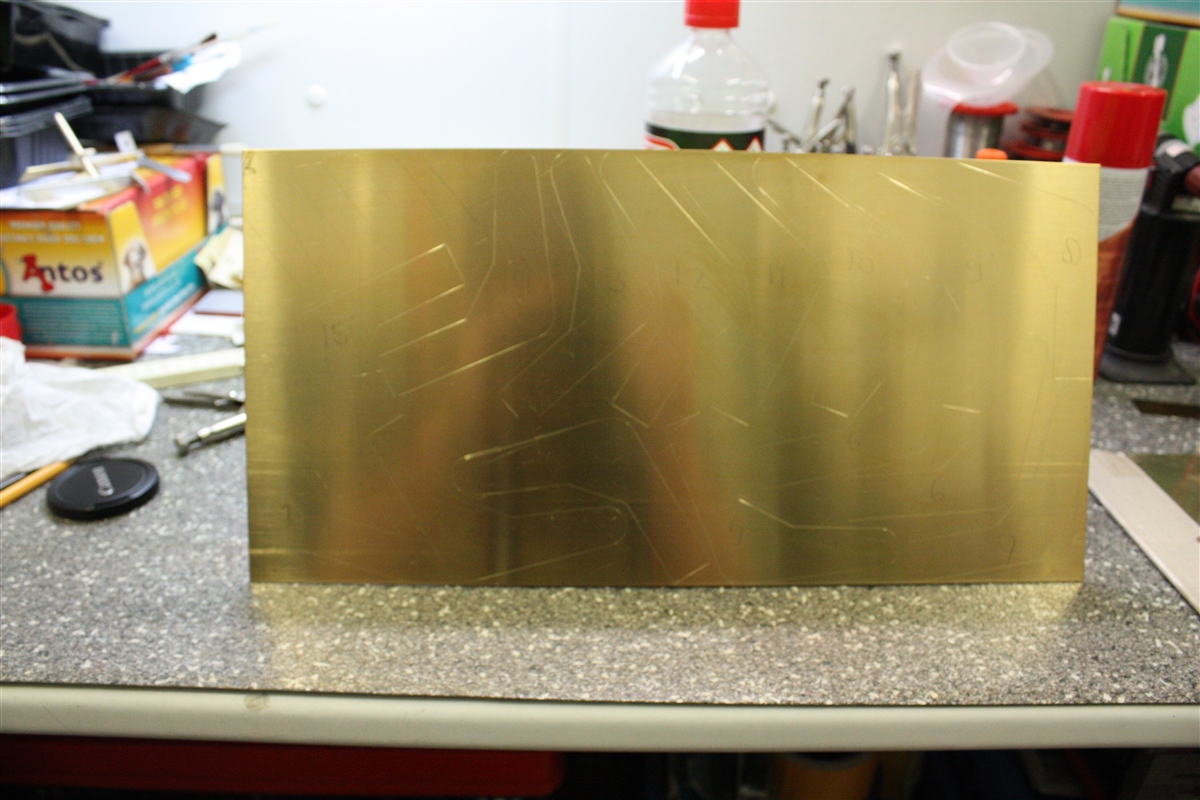

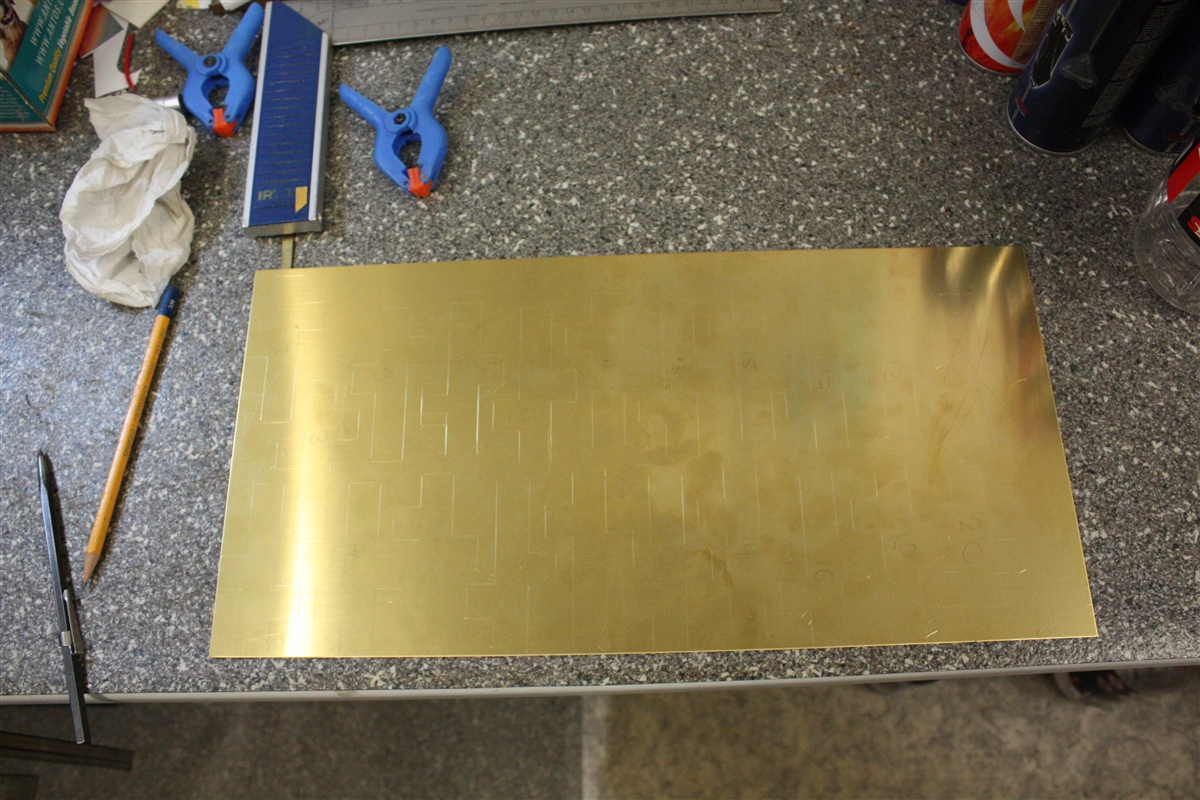

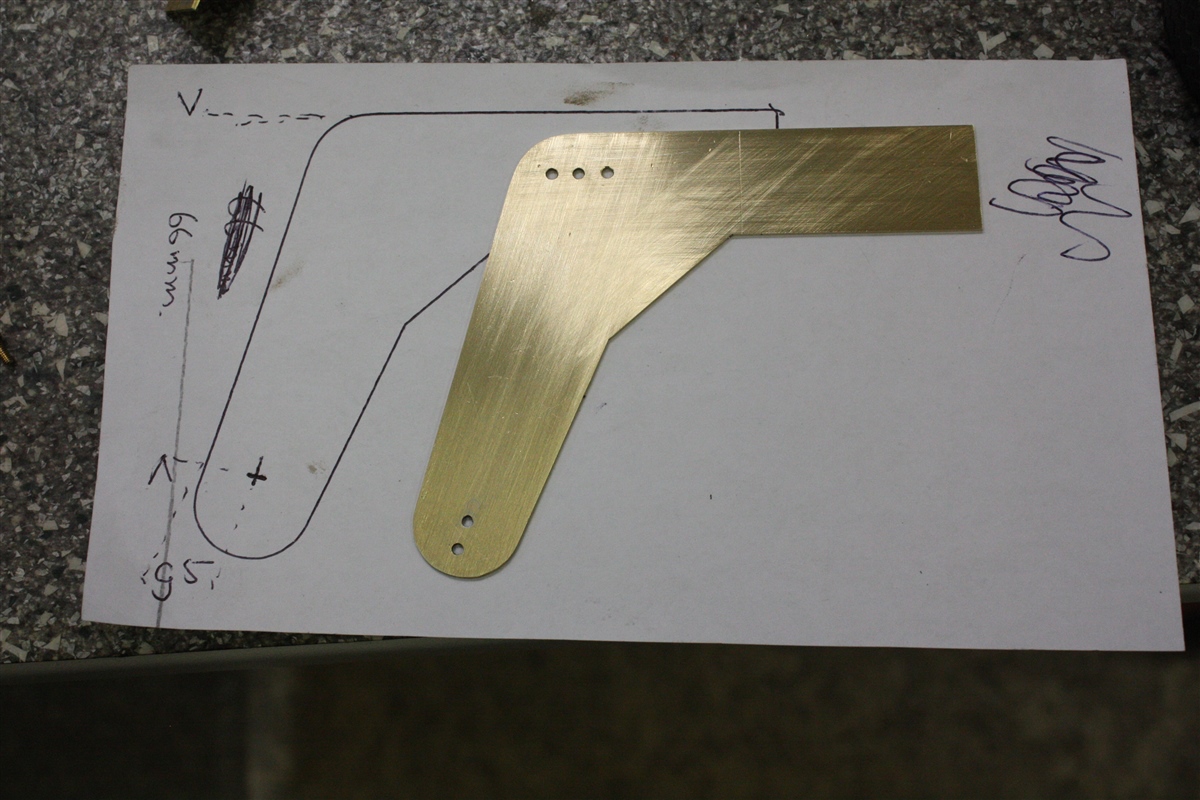

    Het aftekenen met de (proef)mal op de messinglaat zo economisch mogelijk aftekenen, zodat dat ik zo min mogelijk afval krijg/heb.

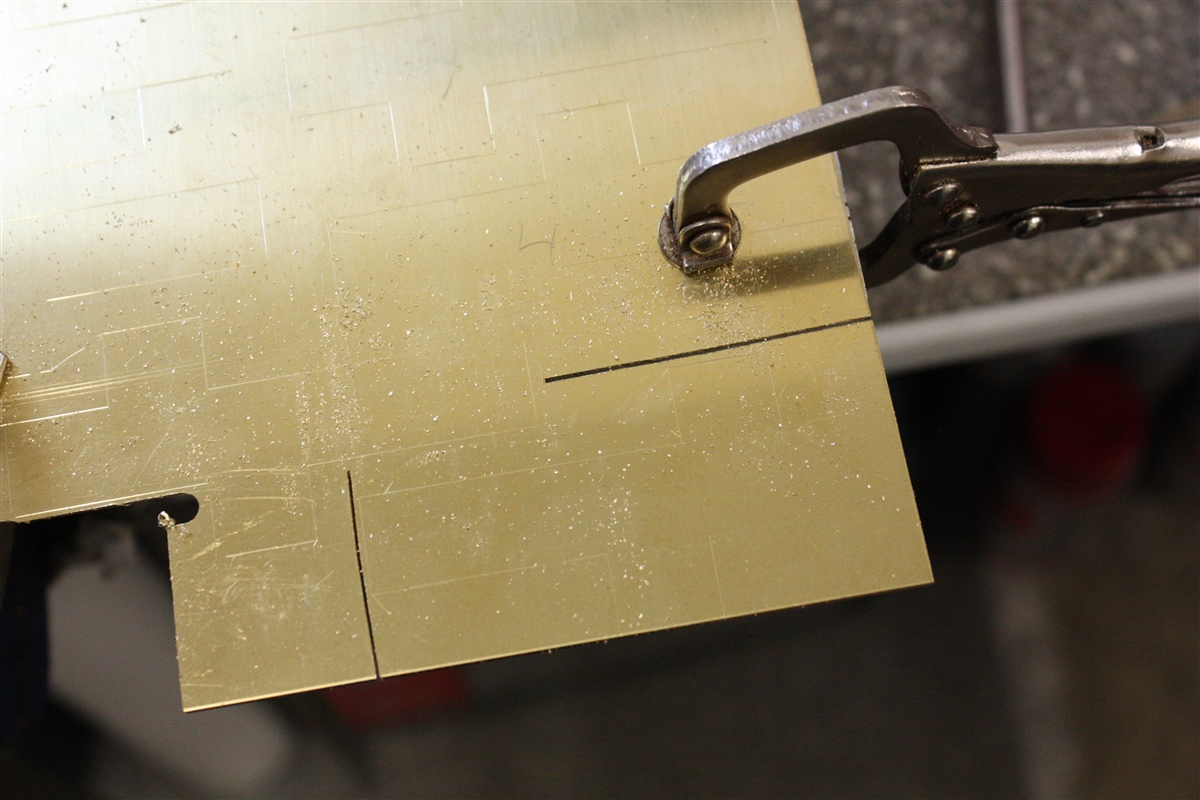

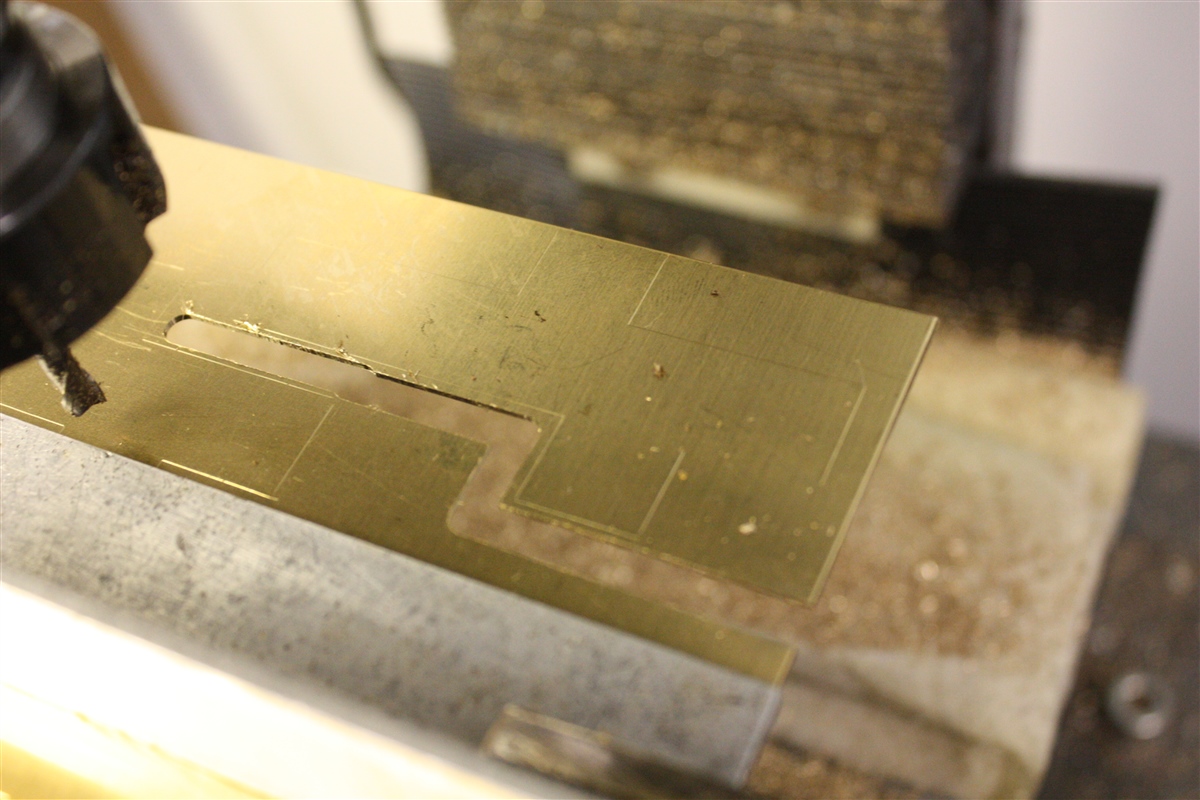

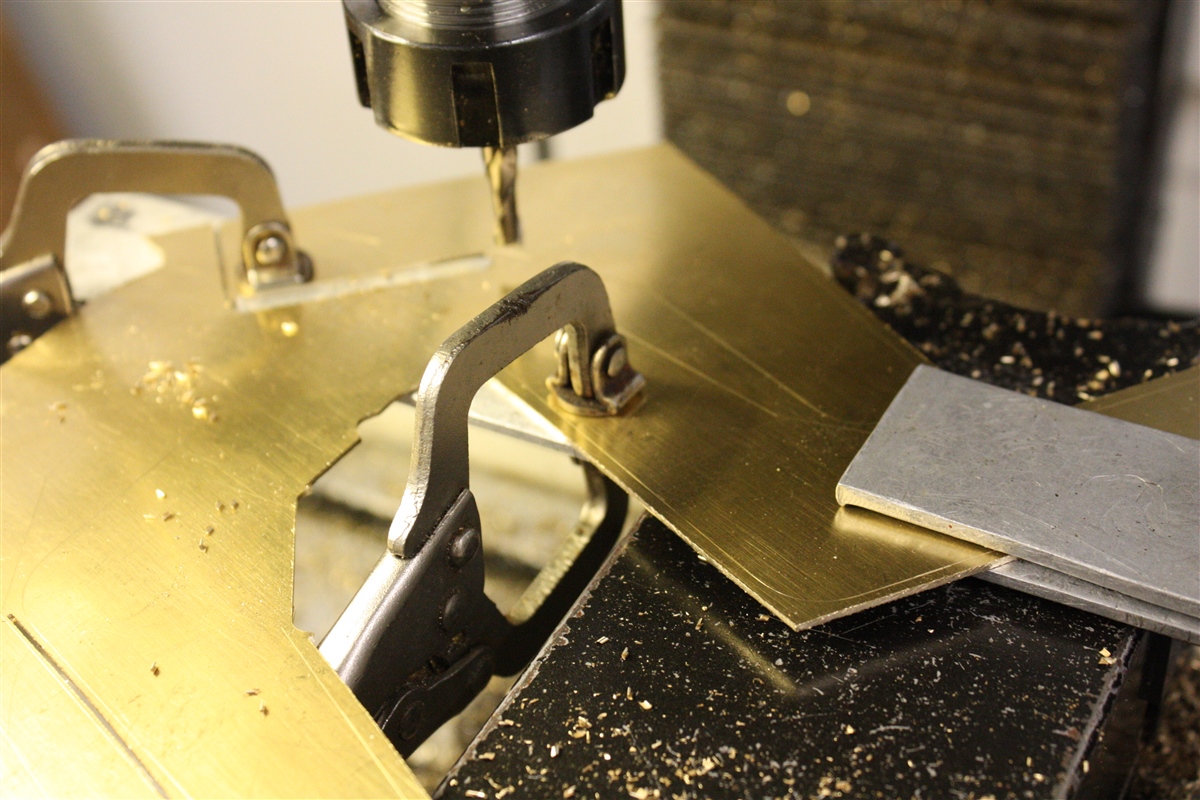

    Frezen en uitzagen :

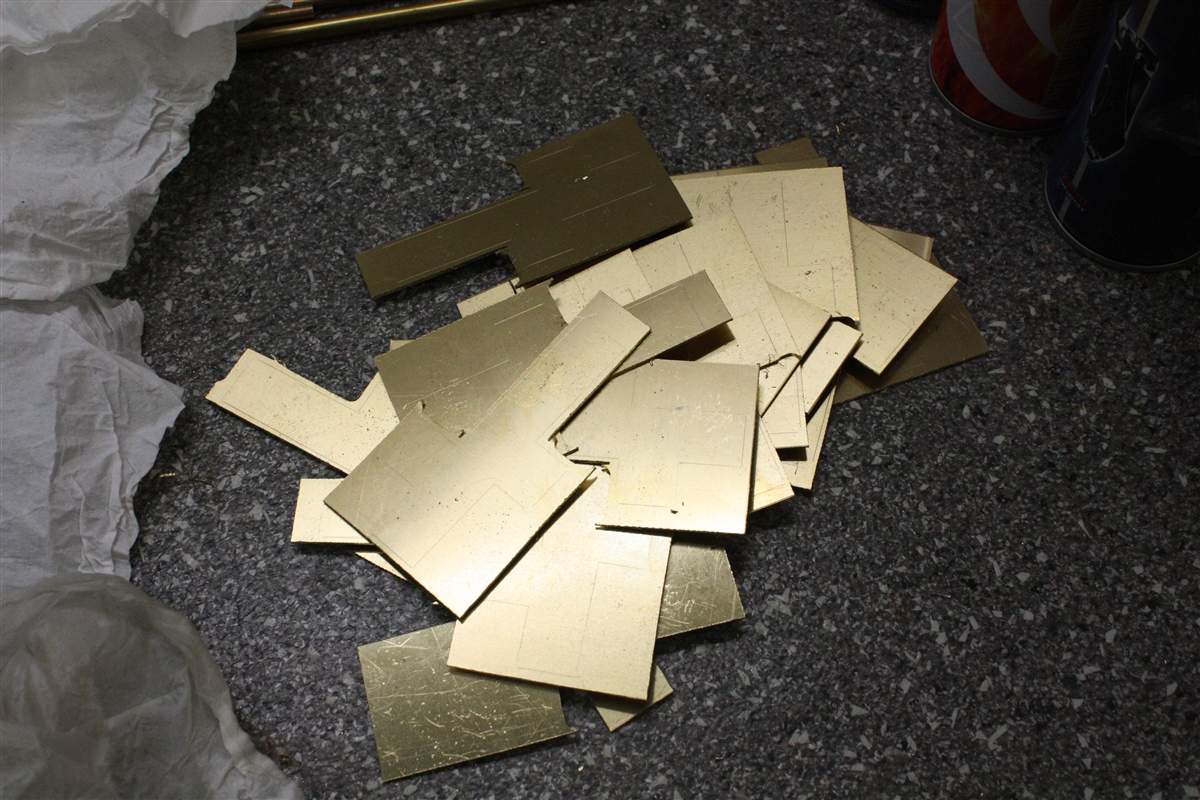

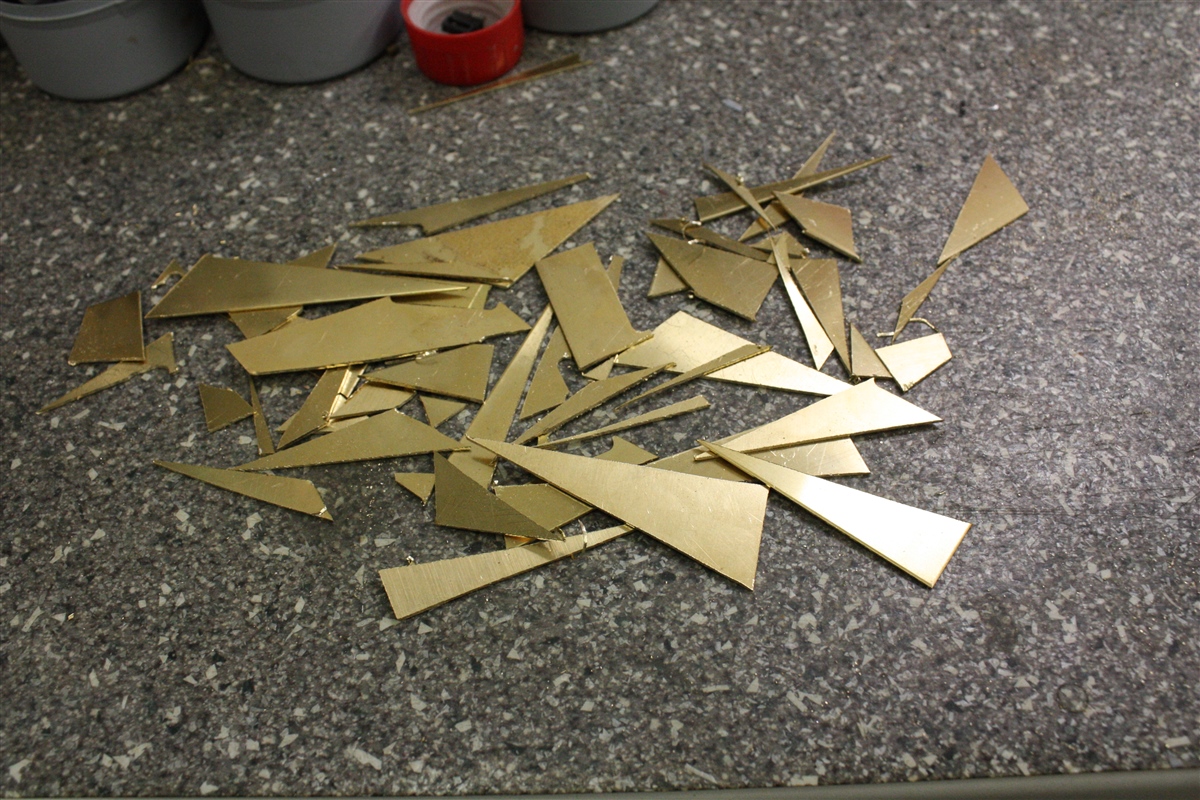

    Dit is het afval van anderhalve messingplaat van 400 x 200 mm van de 20 bovenarmen.
    Dit afval gooi ik niet weg, want hier kan ik vaak nog weer wat van gebruiken en dit "afval" gaat de messing restantenbak.

    Wordt vervolgd in : Sessie 2

    Laatst bewerkt: 17 nov 2018
    trialrolf, Marker, Helicor en 1 andere persoon vinden dit leuk.
  7. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.951
    Locatie:
    Haren (Ems) Deutschland
    Sessie : 2

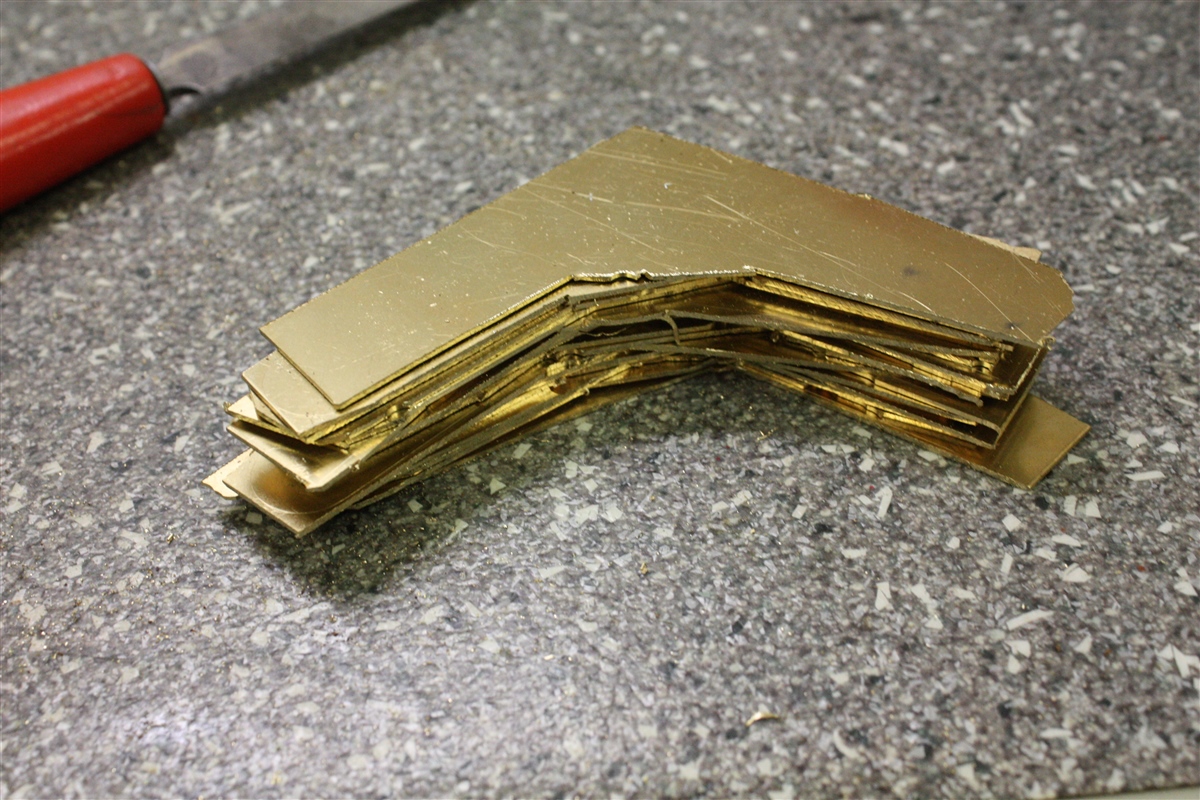

    De 20 ruim uitgezaagde bovenarmen. IMG_2866.jpg



    De ruim uitgezaagde 20 onderarmen op 1 messingplaat van 400 x 200 m afgetekend.


    Ook deze onderarmen uitgezaagd en daar waar je met de ijzerzaag niet bij kan, weer met de 5 mm frees uitgefreesd.


    De 2 onderarmen uitgefreesd en uitgezaagd.

    Daarna de onderarmen verder uitgezaagd volgen de afgetekende lijnen.

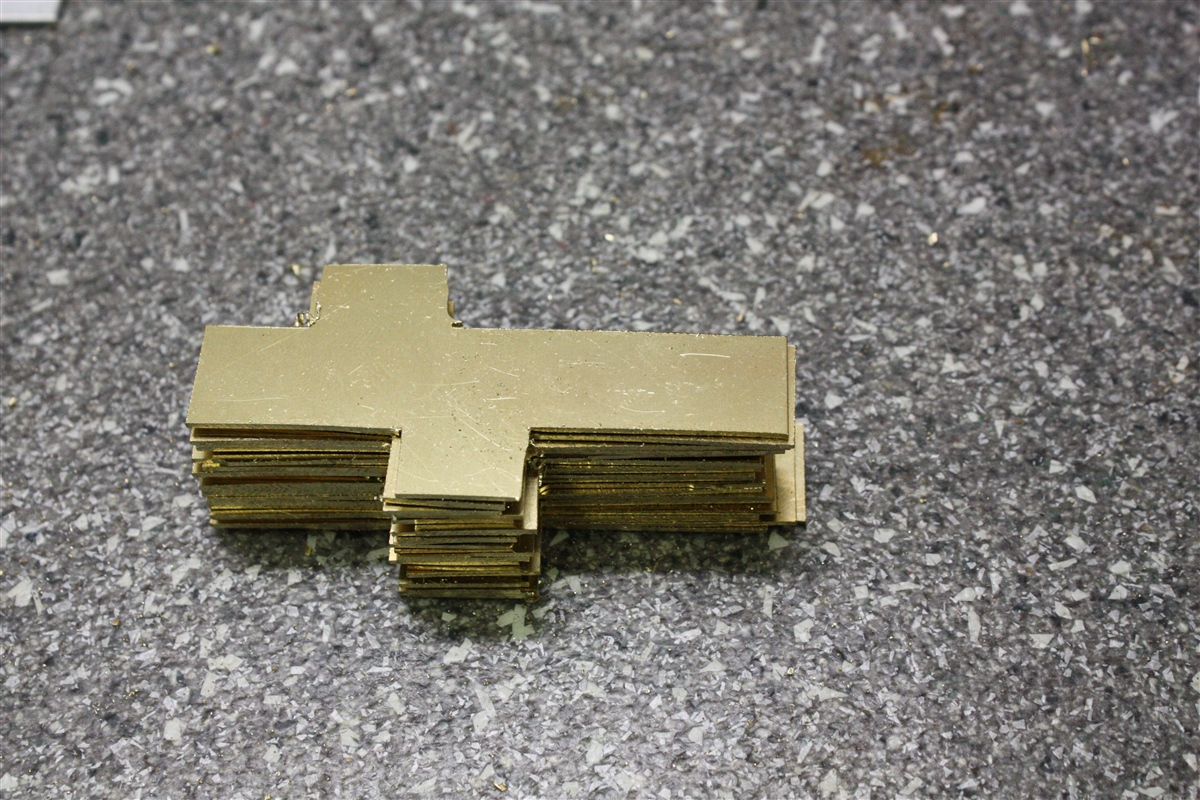

    De 20 ruim uitgezaagde onderarmen.

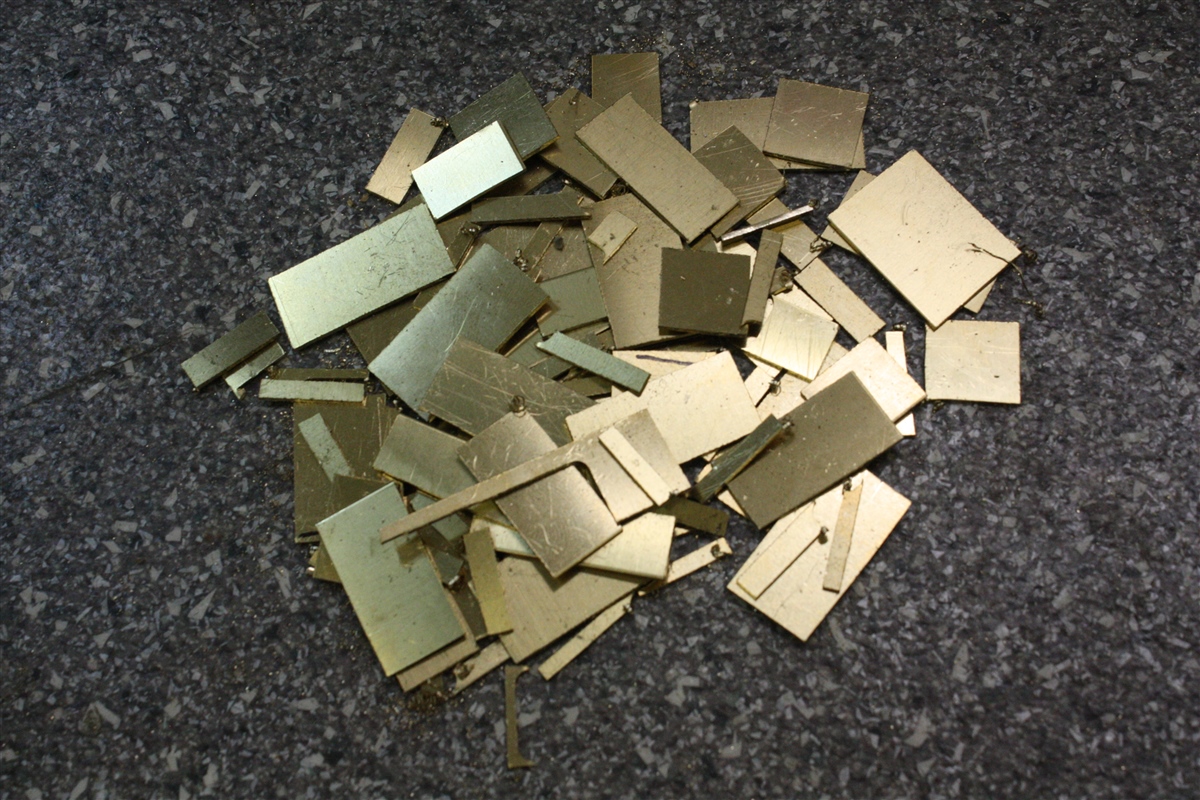

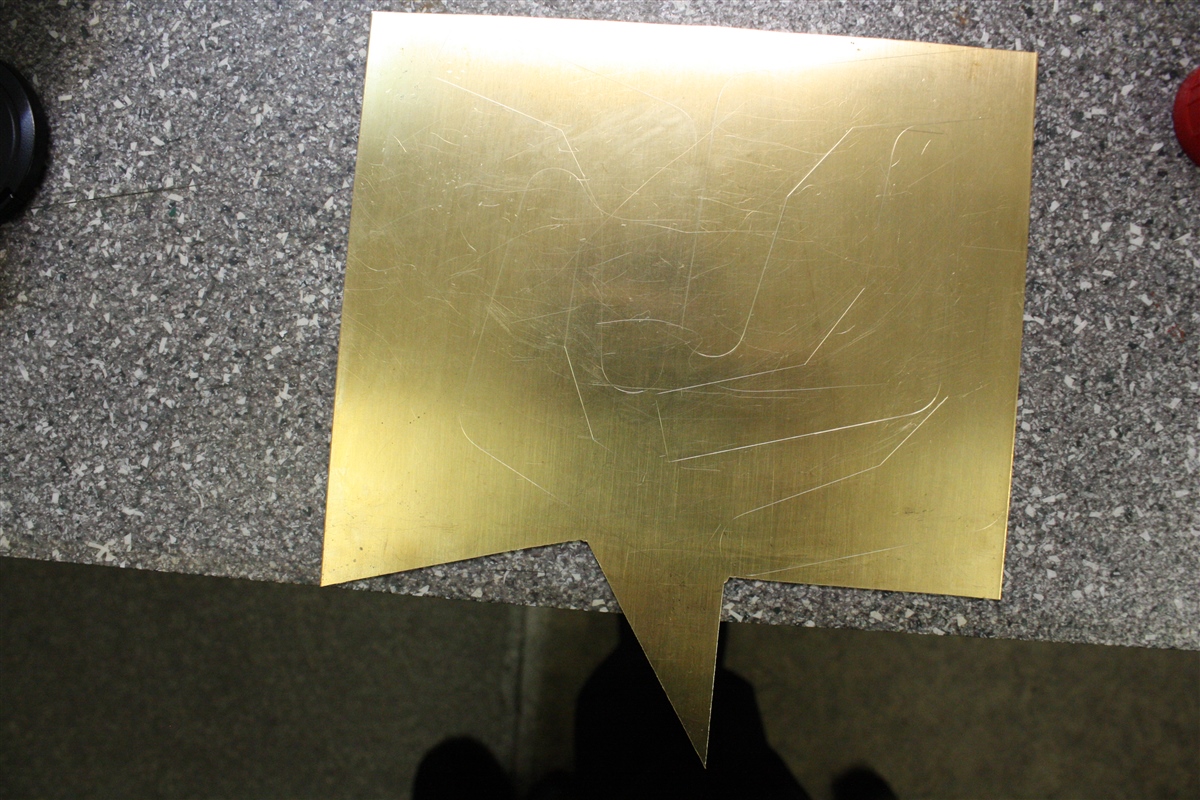

    Het messing afval van de onderarmen.
    Ook dit messing restafval kan ik meestal wel weer gebruiken en gaat ook in de restanten messingbak.

    Wordt vervolgd.

    Tot zover deze update, bestaande uit 2 sessies,

    Laatst bewerkt: 17 nov 2018
  8. Helicor

    Helicor

    Lid geworden:
    28 aug 2009
    Berichten:
    1.979
    Locatie:
    Drenthe
    Maaaarrreee, je zou toch eerst 1 wielstel compleet maken, voordat je ze allemaal al ging uitzagen en afwerken? (= commentaar op sessie 1)

    En misschien ga je dit wel doen, maar als ik een stapeltje identieke onderdelen moet maken, dan boor ik eerst 2 gaten die ik tóch nodig heb, later, en zet het hele pakket met boutjes aan elkaar, dan worden ze bij het frezen, en verder afwerken ook idd helemaal identiek. Nu ben je al aan het frezen gegaan , met alleen klemmen er op.
    Die klemmen geven daarop weinig garantie, lijkt mij.
    Maar misschien spreek ik nu wel voor mijn beurt? :D

    VOLVO FH 16 750 vindt dit leuk.
  9. bvdh

    bvdh

    Lid geworden:
    17 jan 2009
    Berichten:
    528
    Locatie:
    montfoort
    hoi helicor , kan u ook eens bouwverslag posten . kunnen we uw kunsten ook volgen .mvg bertus

  10. Helicor

    Helicor

    Lid geworden:
    28 aug 2009
    Berichten:
    1.979
    Locatie:
    Drenthe
    Laatst bewerkt door een moderator: 17 nov 2018
    bvdh en VOLVO FH 16 750 vinden dit leuk.
  11. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.951
    Locatie:
    Haren (Ems) Deutschland

    Hallo Cor,

    Blijven kijken, het komt helemaal goed, de proefopstelling van de pendelas is goed, die voldoet aan de maatvoering van de 1:1 Goldhofer, het inzakken en liften/heffen van de pendelas voldoet ook aan de maatvoering van de 1:1 Goldhofer

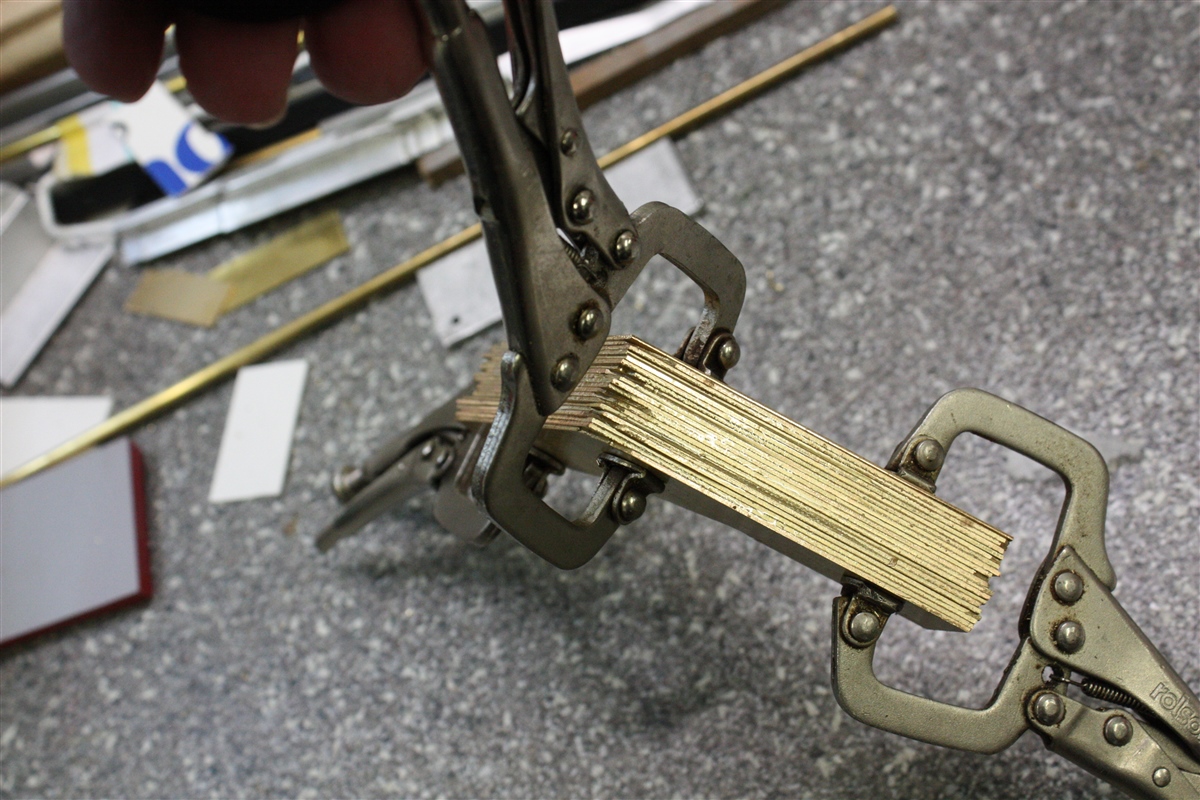

    Nee Cor, ik ben niet gaan frezen met de 3 snelspan klemmen erop, dit gaat niet werken met frezen, dit verschuift altijd, zeker als het werkstuk diverse malen moet verstellen in de machineklem van de freesbank.
    Ook boutjes zijn niet betrouwbaar, ook hier zit altijd iets ruimte in, zodat je de kans loopt dat er toch iets verschil inzit, bovendien zitten de boutjes in de weg met het opspannen van tet werkstuk.
    Ik kan je wel alvast verklappen : Dat uit uitfrezen van de boven en onderarmen geslaagd is en dat ik 20 identieke boven en onderarmen heb uitgefreesd.
    Dit wordt t.z.t. ook uitgebreid beschreven, met daarbij behorende foto's.
    SMILEY PIETER  DE BOUWER.jpg

    BLIJVEN KIJKEN !!!

    Laatst bewerkt: 17 nov 2018
    trialrolf, Marker, Helicor en 1 andere persoon vinden dit leuk.
  12. hobbyvanrobbie

    hobbyvanrobbie

    Lid geworden:
    23 feb 2011
    Berichten:
    207
    Locatie:
    Nissewaard
  13. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.951
    Locatie:
    Haren (Ems) Deutschland
    Update : 302


    Hallo allemaal,


    Ik wil Helicor ook niet het hele weekend in spanning laten zitten !


    Even een tipje van de sluier oplichten !

    Dit is het grote voordeel van messing.
    (zie onderstaande foto's

    Hallo Cor,
    Nu zie jook gelijk waarom de snelspan klemmen op de boven en onderarmen zitten.

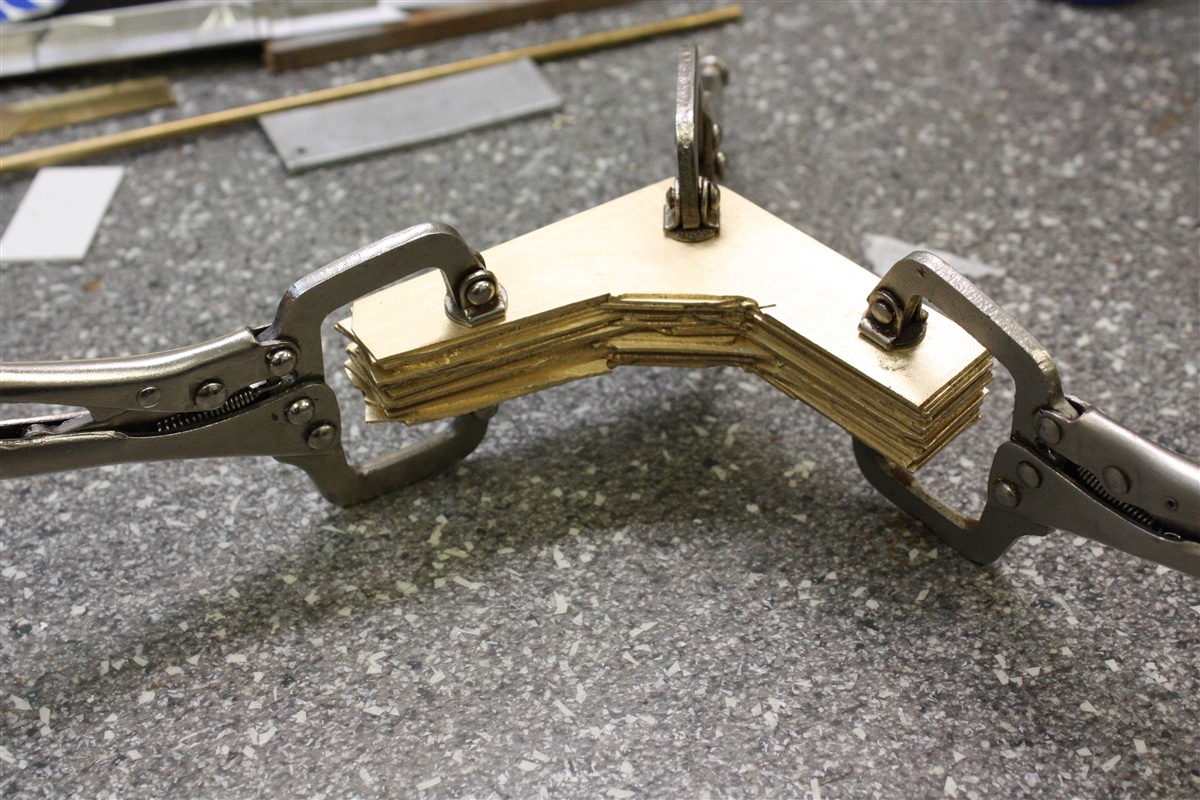

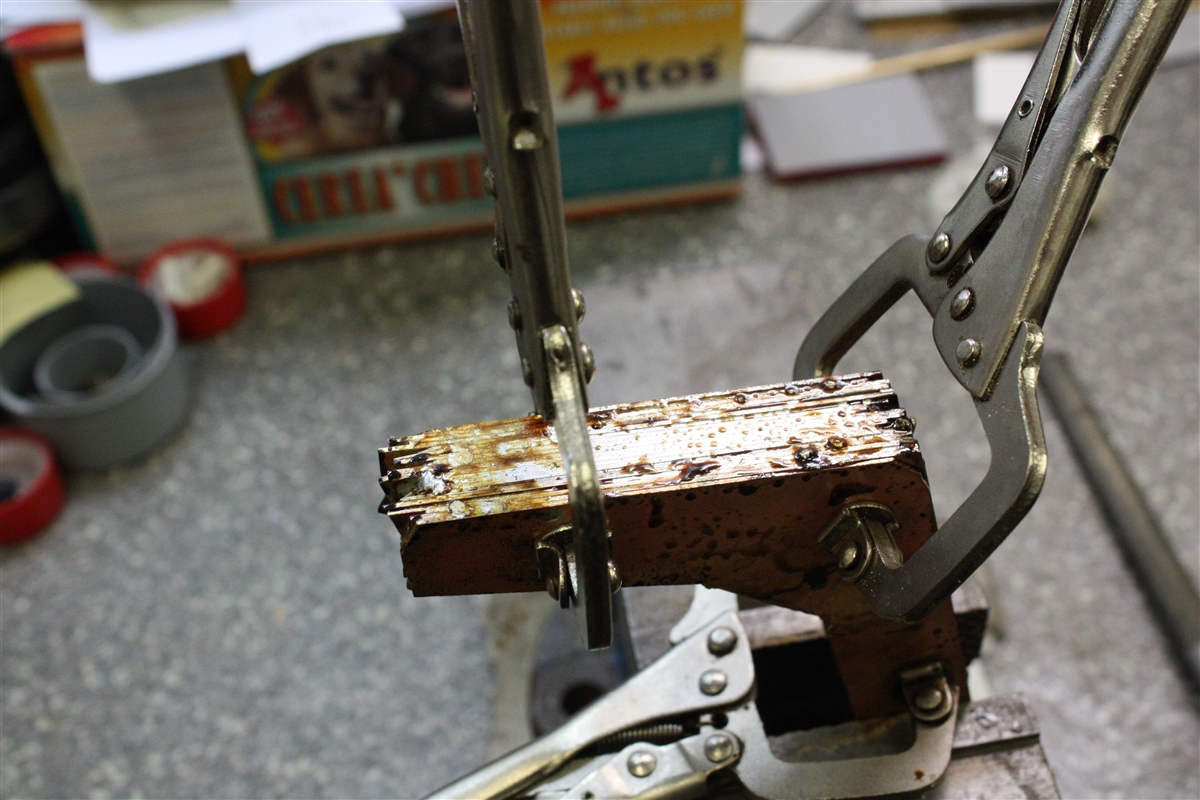

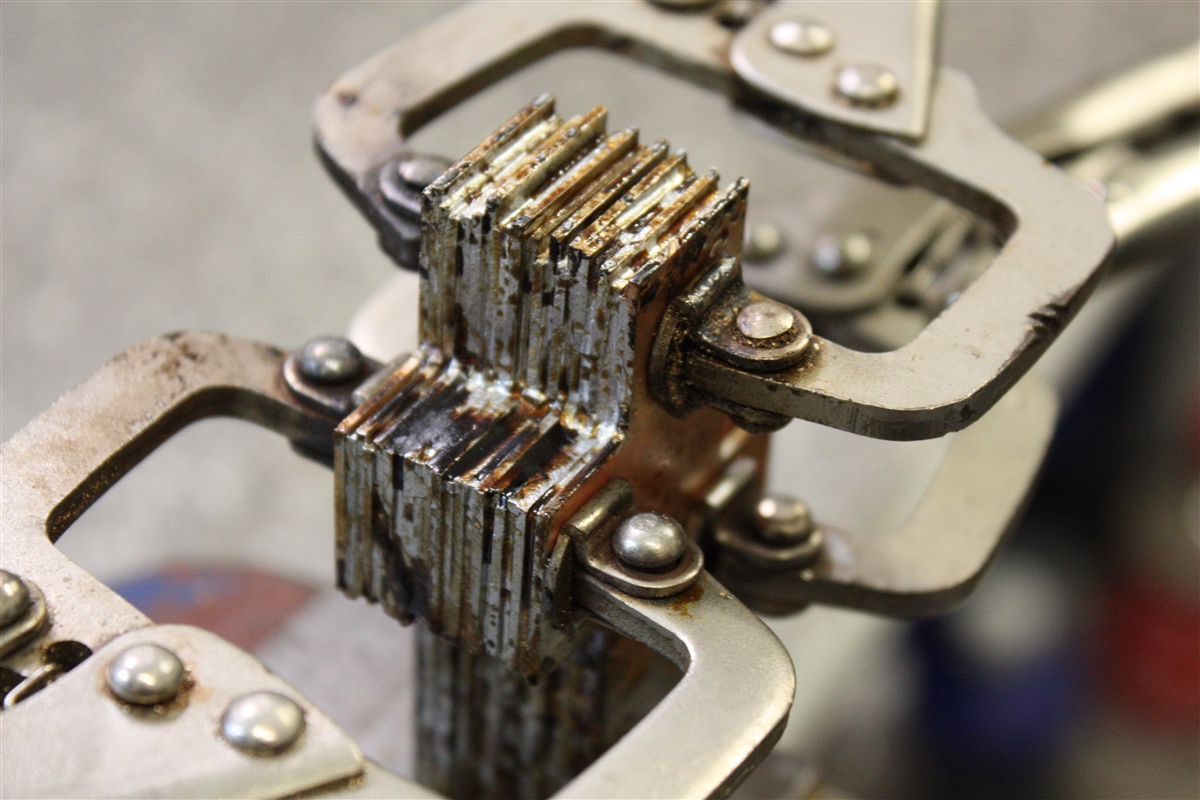

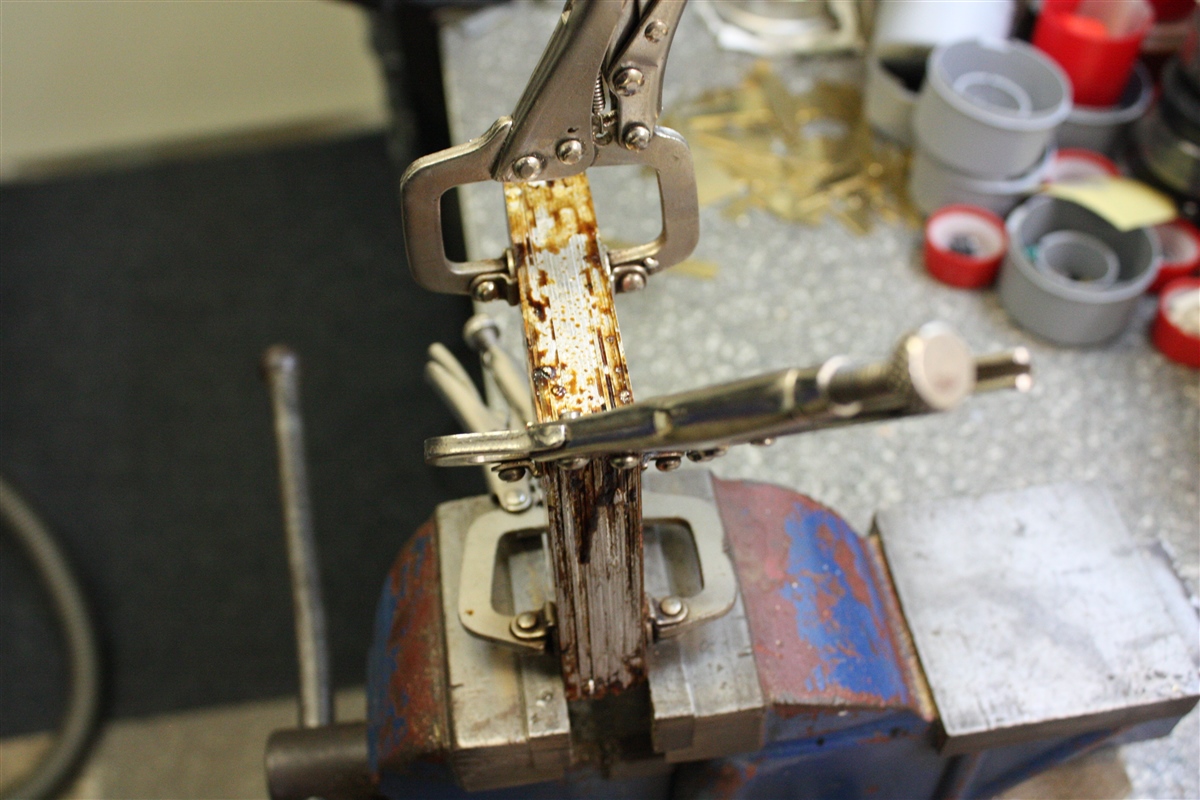

    Alle messing plaatjes eerst ingesmeerd met S 39, daarna op elkaar gelegd en vastgeklemd met de snelspan klemmen en voor het solderen aan de buitenkant in de naden ook met S 39 ingesmeerd. (niet te zuinig zijn met de S 39)

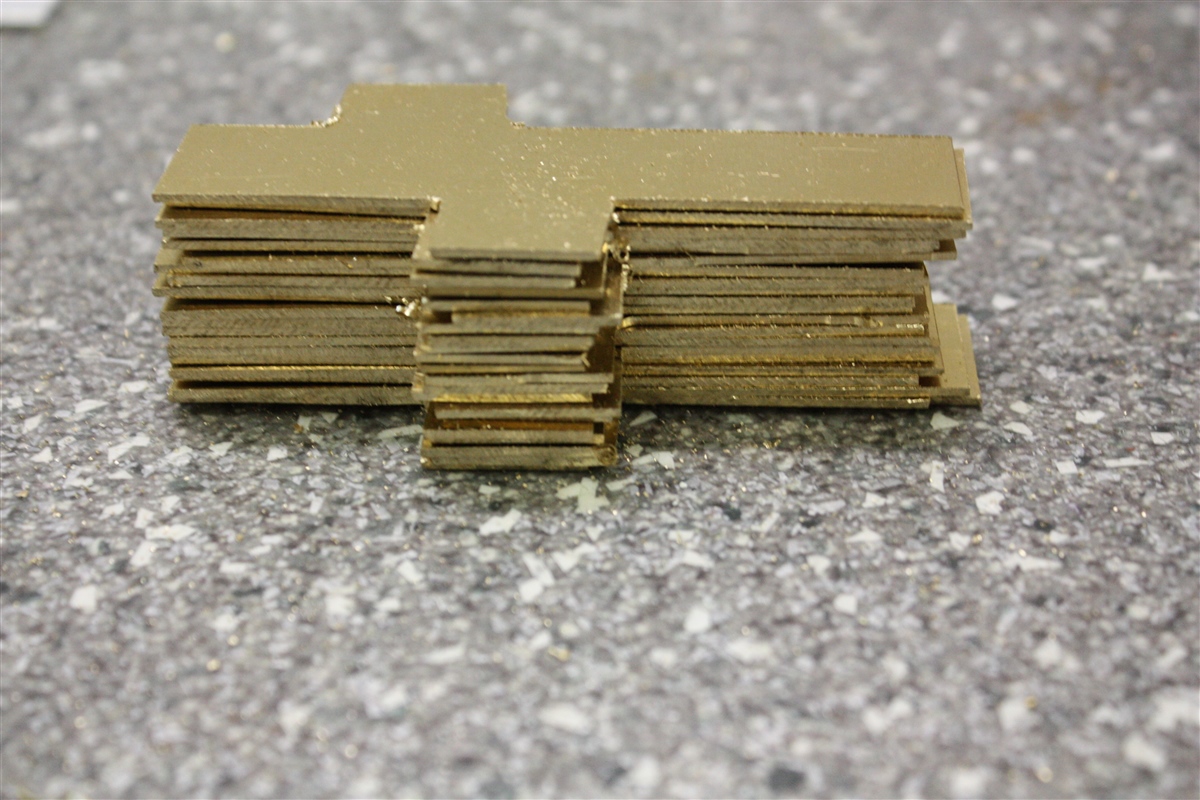

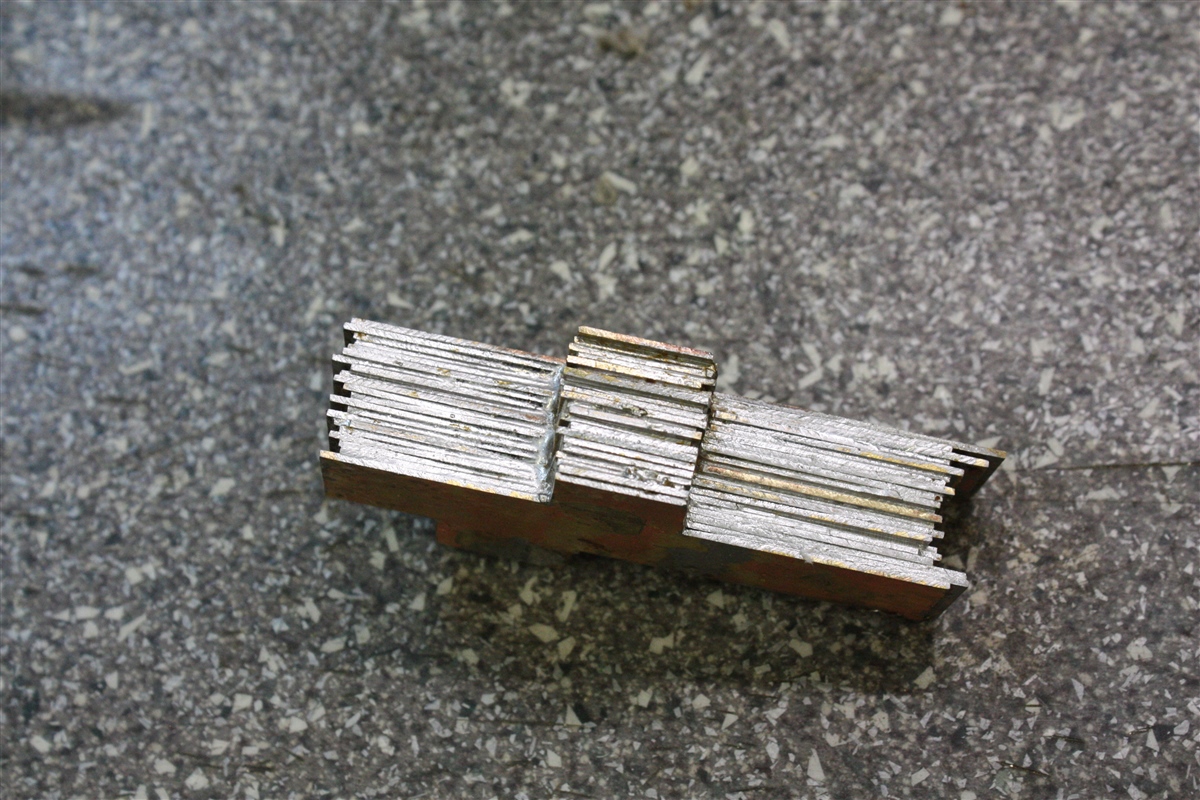

    Zo ziet het er dan uit als het is afgekoeld en de klemmen eraf zijn.
    Bovenarmen :

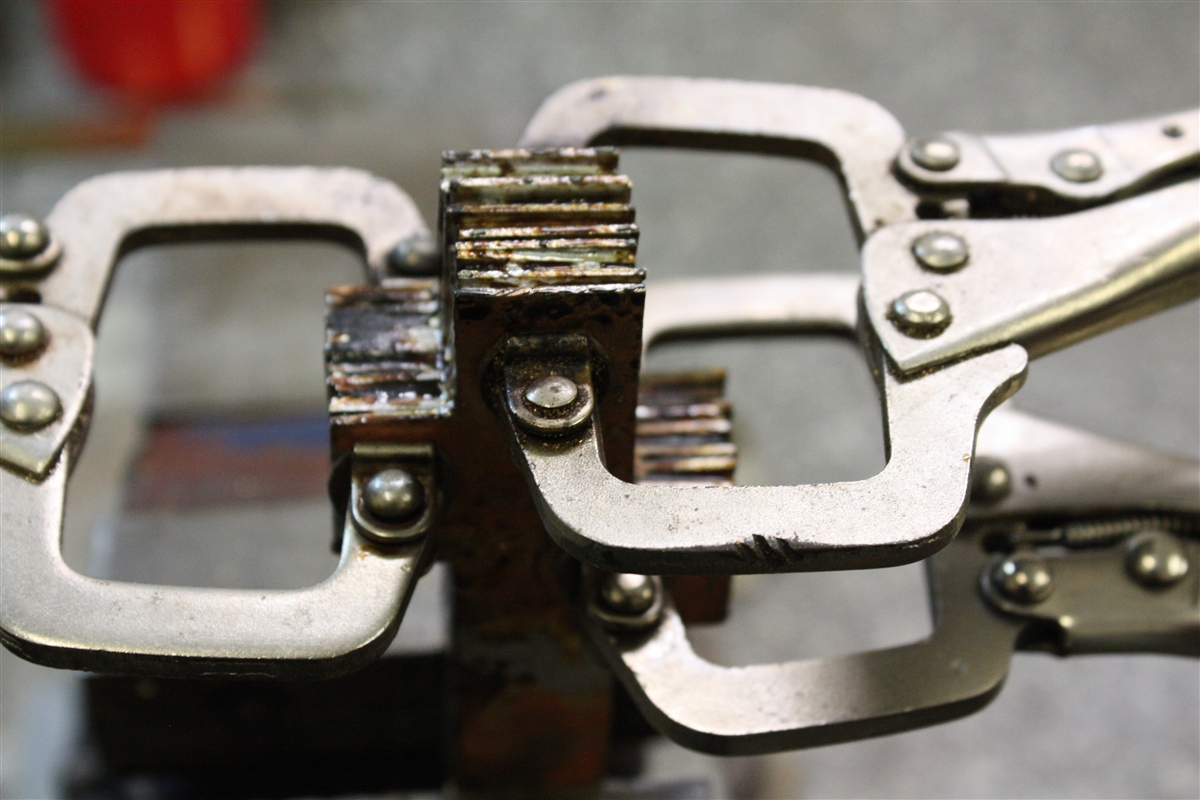

    Het zelfde trukje uitgevoerd met de onderarmen.

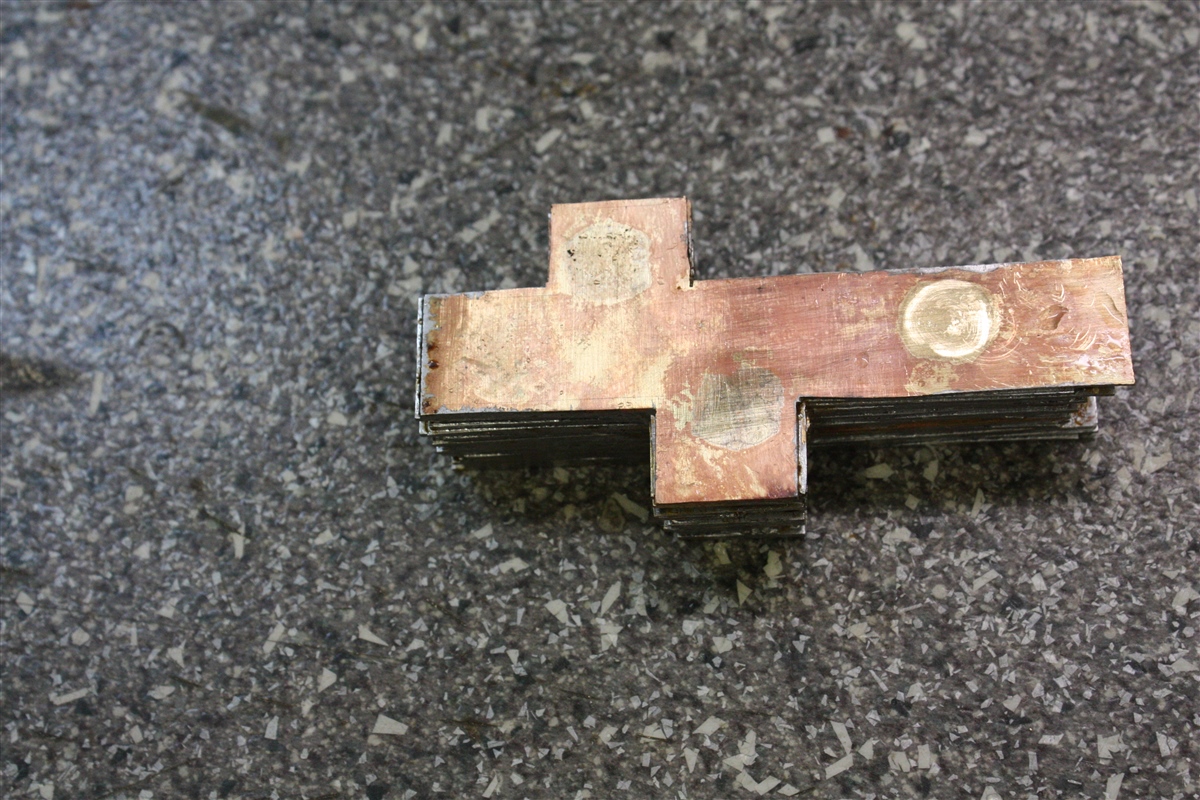

    Zo zien de onderarmen er uit, als het messing is afgekoeld en de klemmen eraf zijn.


    Eerst even met een mesje de bruine aanslag van de S 39 afgeschraapt. Daarna onder water met een kwastje de S 39 er een beetje afgespoeld en 1 nacht in het water laten liggen.
    Nog echte S 39 en niet die rommel van tegenwoordig.
    Ooit eens een jerrycan van 10 liter gekocht, ik kan hier nog 100 jaar mee vooruit.

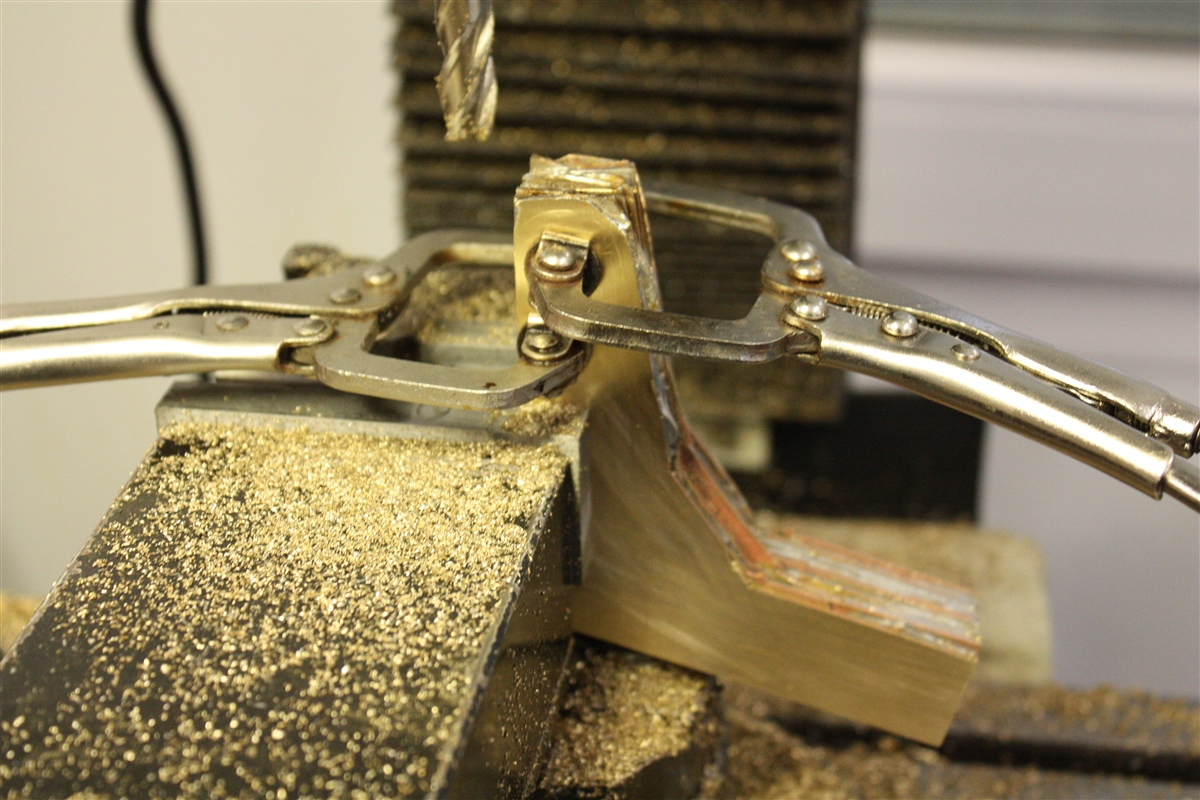

    Het messing warm gestookt met een Gas en Zuurstofbrander, met een klein gasbrandertje krijg je zo'n dik pak messing niet goed warm, zodat het tin in het messing helemaal doorvloeit voor een goede hechting.
    Zeker niet als er een stuk in de bankschroef vastgeklemd zit, gaat dit niet lukken.
    Met een Gas en Zuurstof brander gaat dit probleemloos.

    Tot zover deze update.

    Nu naar bed !


  14. bvdh

    bvdh

    Lid geworden:
    17 jan 2009
    Berichten:
    528
    Locatie:
    montfoort
    sorry niet veel . maar u geeft soms een hoop serieuse ideeien en tips:thumbsup: en dan het daarom leuk omtekijken wat u maakt . mvg bertus

    Helicor en VOLVO FH 16 750 vinden dit leuk.
  15. Helicor

    Helicor

    Lid geworden:
    28 aug 2009
    Berichten:
    1.979
    Locatie:
    Drenthe
    Ja, dat is zeker veel steviger en solide dan met een paar boutjes; wel weer hel wat werk om straks weer schoon te krijgen.
    Niet vergeten eerst de gaten te boren voor dat je alles weer los smelt!
    Met gas en zuurstof bedoel je , denk ik butaan of propaan + zuurstof, en niet acetyleen? Dan heb je el een serieuze set-up!

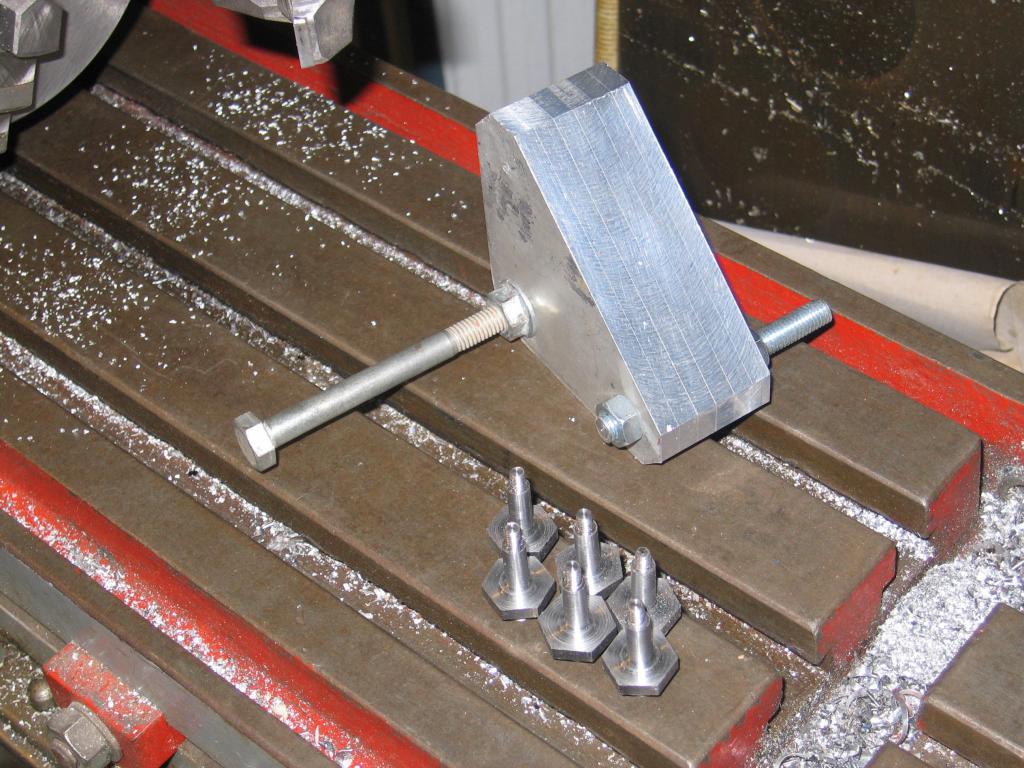

    Ik had zoiets al eens ergens gezien, weet niet meer waar, maar dat was met ijzer, als ik me goed herinner.
    En mijn voorbeeld hierboven, tja, dat gaat niet lukken met tin......
    Tenslotte, wat betreft die S39: ik heb betere resultaten met S39 voor RVS, dat werkt beter dan de goedgekeurde "rommel" die bestemd is voor koper waterleiding werk. Dat laatste bijt en vloeit niet lekker.

    Maar je hebt wel een pracht oplossing voor het identiek vormgeven van alle armen, op deze manier. :worship:

  16. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    907
    Locatie:
    Nijmegen
    Mooi werk en heel voortvarend bezig Pieter !:thumbsup:

  17. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.951
    Locatie:
    Haren (Ems) Deutschland
    Hallo Cor,

    Niet vergeten eerst de gaten te boren voor dat je alles weer los smelt!

    Nee, ik vergeet niet de gaten te boren, daar gaat het juist om, dat die allemaal identiek geboord zijn, dit boren doe ik op de freesbank, zodat deze zuiver geboord worden, maar dit gebeurd pas als laatste, als de cilinders ook helemaal klaar zijn !

    Met gas en zuurstof bedoel je , denk ik butaan of propaan + zuurstof, en niet acetyleen? Dan heb je el een serieuze set-up!

    ik heb een "echte" gas en zuurstof set (acetyleen en zuurstof) met eigen flessen van 20 liter, die ik kan laten hervullen, als ze leeg zijn.
    Wel een dure set, maar het hervullen van de flessen is relatief goedkoop.
    (gekocht in 2008)

    Ik had zoiets al eens ergens gezien, weet niet meer waar, maar dat was met ijzer, als ik me goed herinner.

    Klopt, dat je het eerder hebt gezien, ik heb dit ook gedaan met de stuurarmpjes van de Broshuis semi dieplader.

    De foto's spreken voor zich zelf.
    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    Tenslotte, wat betreft die S39: ik heb betere resultaten met S39 voor RVS, dat werkt beter dan de goedgekeurde "rommel" die bestemd is voor koper waterleiding werk. Dat laatste bijt en vloeit niet lekker.

    De S 39 die ik gebruik werkt perfect, mag helaas al jaren niet meer gekocht worden, vandaar die 10 liter jerrycan.

    Laatst bewerkt: 18 nov 2018
    Helicor vindt dit leuk.
  18. Timmi

    Timmi

    Lid geworden:
    10 aug 2008
    Berichten:
    945
    Locatie:
    Werkendam
    Strak werk Pieter, gauw maar weer een nieuwe update.
    Leuk verslag om te lezen. :thumbsup:

    VOLVO FH 16 750 vindt dit leuk.
  19. kha

    kha

    Lid geworden:
    18 okt 2012
    Berichten:
    94
    Locatie:
    Amersfoort
    Is zeker een mooie oplossing. Bij de draaibank “lijm” ik vaak metalen die ik wil draaien met lock tight extra strong aan elkaar. Ik heb het nooit geprobeerd met vlakke plaatjes maar volgens mij lukt dat ook prima. Licht verwarmen als je klaar bent en alles is weer los en het is veel makkelijker schoon te maken.

    Ik ben benieuwd of dit ook kan weken,

    VOLVO FH 16 750 vindt dit leuk.
  20. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.951
    Locatie:
    Haren (Ems) Deutschland

    Hallo Charlotte,
