Voortzetting bouw Smit Enterprice!

Ziet er robuust uit, hoop dat deze het langer uithoudt.



Dat hoop ik ook, als ik tegen de schroef blaas (zonder motor) draait ie als een windmolen rond
grt peter



Weer veuls te netjes Peet! Top!
Ik hoop dat die kunststof het houdt. Zit dat met messing stelring/plastic?
Propje heel mooi gelukt, rest ook gedegen werkstukjes!



Nee 2 kunststof tandwielen, draait heel mooi. Schroef heb ik geprint, die ziet er mooi uit, heb de hoek op 30 graden gehouden ivm het motortje.
Maar ik zit vreselijk te klooien met de motor aansluiting, krijg um niet trilling vrij
Gister het support weer bij gesteld, maar vandaag weer scheef en uit lijn
Ik word daar schijt ziek van
grt peter

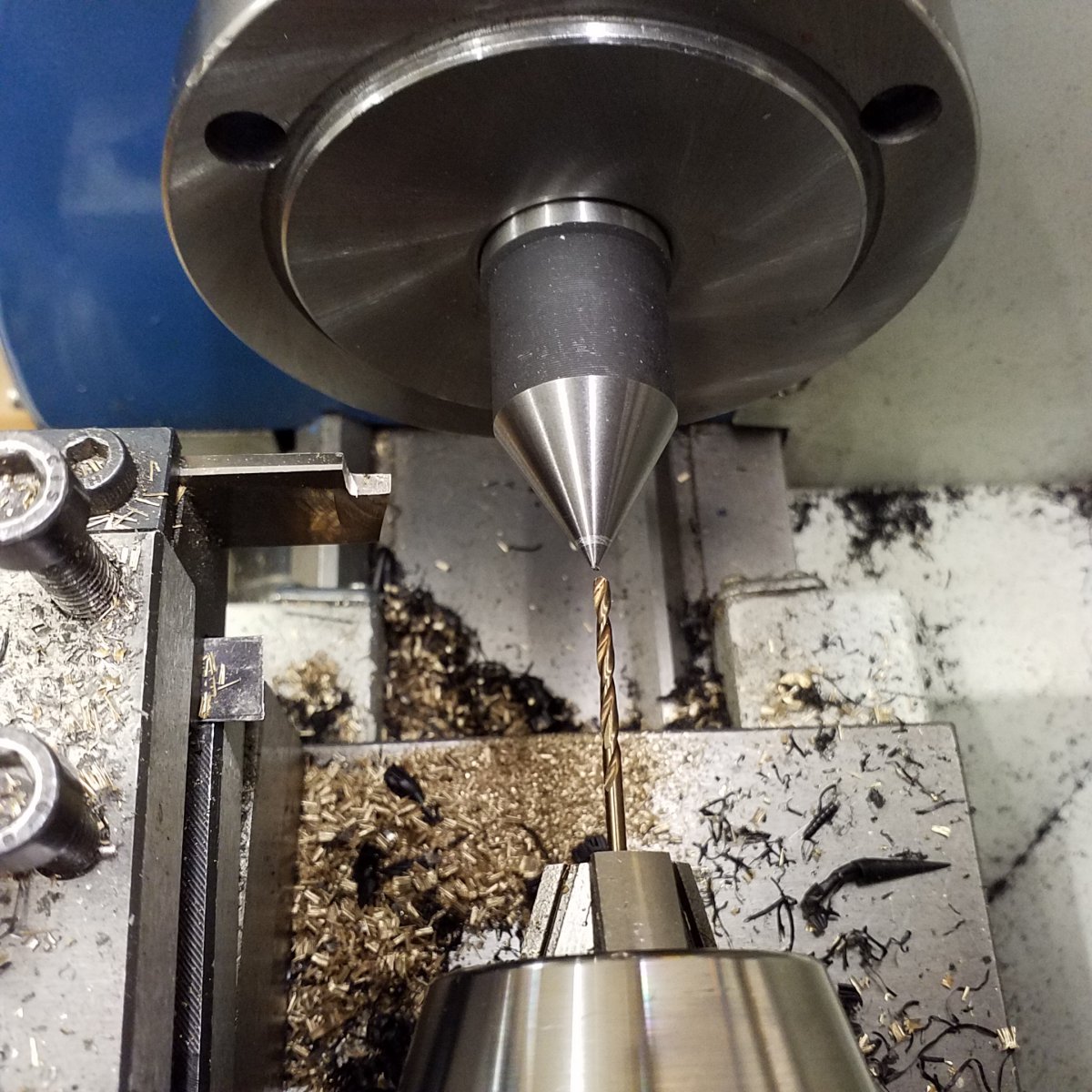

Weer uitgeleind, tot mn verbazing stond ie goed , maar zet ik mijn boorkop in het suport met een nieuw boordje er in, staat de punt van de boor ongeveer 1mm naast de punt van de aandrijfkant
Dus boorkop met mt2 is niet goed, zucht maar weer een nieuwe besteld
Grt peter



Ik heb nog 2 mt2 koppen liggen, en ook die staan afweikend ten opzichten van de center van de aandrijf kant??
Iemand een verklaring vootr dit?

Grt peter



Rare klauw? Nee heb ik niet met mijn boorkoppen, klemming uit de pas. Raar?!. Smeren?

Anders de boor eerst in de klauw van de bank, en dan klemmen in de boorkop, zien of dat beter richt???

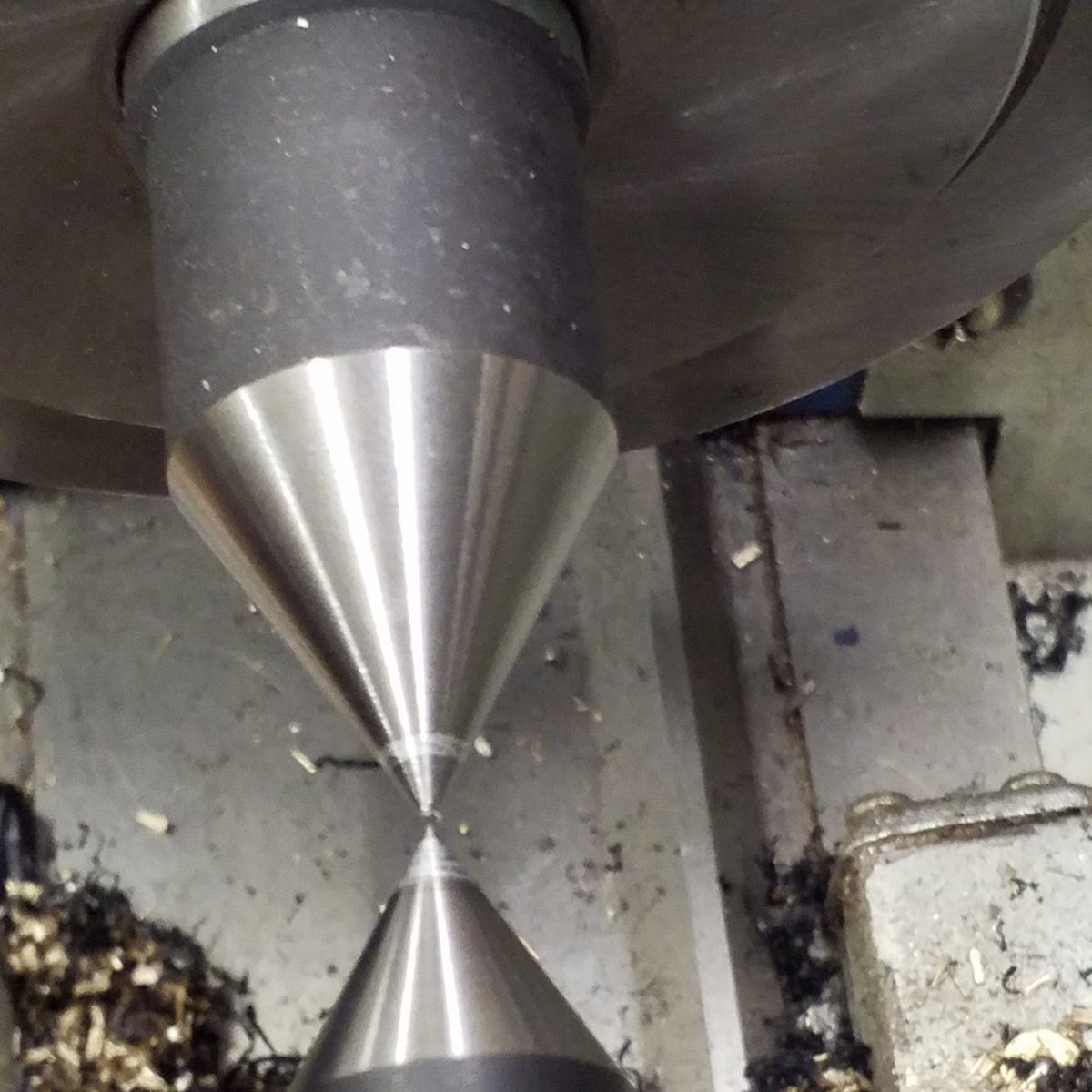

Dat is de centerstift van de aandrijf kant, die dunnere is die op de suport kant. Daar kan je een stang tussen zetten om hem uit te klokken. Morgen (zucht) maar weer kijken.
Grt peter



Als mijn geheugen goed is, heb je een HBM180 Vario.
Aan de achterkant van de losse kop zit een plaatje met maatlijnen.
In de losse kop zit er aan weerszijden een binnenzeskant schroef.
Door losdraaien van de buitenste en aandraaien van de binnenste kan je het center van de losse kop zijwaarts verplaatsen.
Of andersom voor verplaatsen naar voren.
Succes. Henk.



https://www.modelbouwforum.nl/threads/voortzetting-bouw-smit-enterprice.268412/page-37#post-4101798
Klopt, zelfs de openingen van de binnenzeskant schroeven zijn te zien.
Succes met de voortgang. Groet Henk.



Vandaag mijn draaibank onderhanden genomen, want ergens klopte er iets niet.
Wat ik ook deed ik kreeg hem niet opgeleid, ook niet met die 2 boutjes in het support.
Wat ik heel raar vond dat als je de punten van de centers tegen elkaar zette klopte het, maar bij uitdraaien van het support liep de punt van het support weg naast de motor center
Toch dat ding eens na meten ten opzichte van het bed, wat bleek het support stond scheef.
Ding uit elkaar gehaald en kijken, dat ding loopt aan een kant in een V waar die op uitlijnt.
Dat was dus niet mooi gemaakt door die chinezen, dus veilen, net zo lang tot die wel recht kwam.
ding weer in elkaar gezet, uitgelijnd, en nu hoe ver ik hem ook uitdraai, de punten blijven netjes voor elkaar staan.
En voor het eerst een mooi passend tonnetje gemaakt tussen motor en as.
Maar nu blijkt dat de schacht van de boegschroef ook scheef is gegaan en dus niet opleidt met de motor, die moet dus overnieuw
Dus weer een uurtje achter de bank door brengen.
grt peter.



Peter,

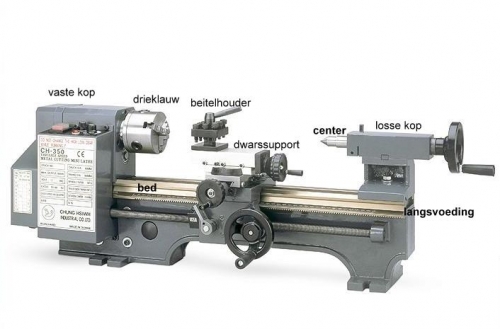

Laten we nu eerst afspreken wat de benamingen zijn van de delen van een draaibank.

Het support is waarop de beitelhouder staat.
Ik had het over de losse kop, die zijwaarts versteld moest worden om in center te komen met de vaste kop.
Door het verstellen van de binnenzeskant bouten van de losse kop, scheefstelling, kan je zelfs conisch draaien.
Aanvullende opmerking, nooit vijlen aan geleidingen van HBM machines, daar de geleverde machines vallen binnen de vereiste toleranties.
Alleen meten meten met een vastgeklemde losse kop.
Groet. Henk.



Henk ik zal op de benamingen letten.
en die losse kop stond echt scheef, dus die krijg je nooit mooi op lijn.
Hoe verder je de losse kop uit draaide hoe groter de afwijking, dus die moest bij gesteld (geveild) worden.
En die toleranties kloppen dus niet, dat kan hbm wel zeggen maar dat geloof ik bij deze dus niet meer.
grt Peter



Bedankt voor je reactie.
Ik schijf "gevijld" is afname van materiaal door vijlen.
Jij schrijft "geveild" is verkopen op een veiling.
Ik denk niet, dat je gaat verkopen, veilen.
Over de toleranties, herover heb ik geen mening.
Bij mijn HBM 250, heb ik problemen gehad om na conisch draaien de zijwaartse verstelling van de losse kop weer in lijn te brengen het het center in de vaste kop.
Groet. Henk



Na veel passen en meten heb ik weer een werkende boegschroef


Grt peter



Mooi.
Voor mij is modelbouw als een Weense Wals, 3 vooruit, 2 achteruit.
Bij de derde vooruit is het je gelukt.
Complimenten. Groet. Henk.



Draait mooi, nu alleen hopen dat deze het langer volhoud.



Draait hij nog "droog" Peter? Vind hem nogal rumoerig. Wat gaat er als smeermiddel in? Verder een knap stukje werk. Gr. Klaas.



Henk! Dat is stevig interessant. Want stond er niet bij stil. Ik zal mn Myford boekje nalezen over conisch draaien. Want! Ik zie achterop de losse kop… een een schaalverdeling. Top!
Dus deze kan zijwaards verschoven worden. Neen ik ga geen stoom machine bouwen! Haha! Top!
Deze noemden wij thuis dacht ik de ‘center’…


Mooi Peter! Draait. Water afgeschermd? Overweeg PFTE vet. Superlube. Stihl heeft dacht ik ook tubes. Met deze vetten worden ook servogears gesmeerd.



Klaas@
Hij draait idd nog droog, heb um nu gevuld met uierzalf, ook de as naar de motor toe.
Morgen aanxsluiten, hij zit al ingebouwd
Grt peter
