Binnenvaart tanker DORDRECHT 11

Discussie in 'Bouwverslagen - Schepen' gestart door Jan Walpot, 9 feb 2023.

  1. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem
    Of met de input van anderen, zoals Klaas. ;)
    Hij begon bij mij over een gereefd zeil, hij begint hier over schuiframen ……
    Het zit nu tussen je oren …..
    Maar wat je tot nu toe laat ziet is prachtig, Jan.
    Gr. Peter

    Jan Walpot vindt dit leuk.
  2. k-k

    k-k Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    12 jul 2012
    Berichten:
    13.043
    Locatie:
    Oostvoorne
    Peter, Op de Maarten heeft Jan schuiframen gemaakt en deurklinken met schoten. Een niveau dat voor mij niet haalbaar is. Lekker doorgaan Jan! Wij blijven ons wel verbazen en soms aanmoedigen. Gr. Klaas.

    P Voogt en Jan Walpot vinden dit leuk.
  3. Bootjebouwer 2

    Bootjebouwer 2

    Lid geworden:
    23 jul 2019
    Berichten:
    1.399
    Locatie:
    Het noorden van Drenthe
    Zo'n punt bereik je doorgaans bij elk project wel.
    Ik pak dan altijd een ander gedeelte aan.
    Terwijl ik daar mee bezig ben peins ik ondertussen over dat andere en negen van de tien keer popt er opeens een oplossing in mijn hoofd.

    Zo komt dit ook goed.
    Let maar eens op.

    En anders kunnen wij wellicht met je meedenken.
    Maar dat is van later zorg
    Voorlopig ga je zo lekker als een met massageolie ingesmeerde tiet.

    Herm, Herby63 en Jan Walpot vinden dit leuk.
  4. Jan Walpot

    Jan Walpot Vriend van modelbouwforum.nl

    Lid geworden:
    26 okt 2007
    Berichten:
    1.176
    Locatie:
    Giessenburg

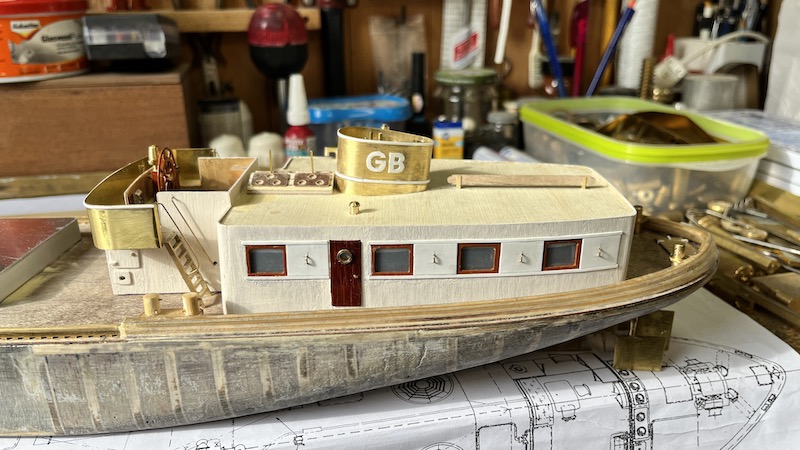

    Vandaag als proef één van de kenmerken van Broere schepen uitgesneden uit styreen plaat en voorlopig met dubbelzijdig tape op de pijp geplakt. De letters zijn 8 mm hoog en ik wil later proberen of het netter kan.
    20230308 01 GB in de pijp.jpg
    Daarna de lichtbakken en de boordlichten gemaakt.
    20230308 02 Lichtbakken met boordlichten.jpg
    Groet, Jan.

    MicropropSport, Jaap.B, Herm en 7 anderen vinden dit leuk.
  5. k-k

    k-k Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    12 jul 2012
    Berichten:
    13.043
    Locatie:
    Oostvoorne
    Jan, Vergeef me mijn kritiek, maar het lijkt of de letter B op de pijp een beetje vet is. Gevoelsmatig waren de G en de B even breed. In mijn 75 jaar Gebr. Broere boek geen plaatje kunnen vinden van de binnenvaartvloot, waarop dit logo goed zichtbaar is. Op pagina 172 en 173 wel een paar logo's gezien. Waarschijnlijk heb je het boek zelf ook. Zo niet mail ik je een scan. Maar met 8 mm hoogte valt het tegen om dat precies uit te snijden c.q, mooi af te werken.. Mooie boordlichten + bakken. Gr. Klaas.

    Laatst bewerkt: 8 mrt 2023
    Herm, P Voogt en Jan Walpot vinden dit leuk.
  6. Jan Walpot

    Jan Walpot Vriend van modelbouwforum.nl

    Lid geworden:
    26 okt 2007
    Berichten:
    1.176
    Locatie:
    Giessenburg
    Klopt helemaal Klaas, daarom schreef ik er ook bij dat ik later wil proberen of het beter kan. Ik ga kijken of er dunner styreen plaat is want dan gaat het misschien makkelijker.
    Groet, Jan.

    Herm vindt dit leuk.
  7. Marc w

    Marc w

    Lid geworden:
    10 feb 2013
    Berichten:
    3.277
    Locatie:
    Turnhout belgie
    Jan, ik gebruik voor veel logo's blanco stickervel. Kan je eventueel eerst nog de logo netjes printen en uitsnijden gaat iets makkelijker.
    Later gewoon vernis er over om te beschermen.

    Herm en Jan Walpot vinden dit leuk.
  8. Jan Walpot

    Jan Walpot Vriend van modelbouwforum.nl

    Lid geworden:
    26 okt 2007
    Berichten:
    1.176
    Locatie:
    Giessenburg
    Bedankt Marc, ik ga kijken wat het beste bevalt. Voordeel van styreen plaat is dat het de goede kleur heeft.

    Groet, Jan.

  9. Jan Walpot

    Jan Walpot Vriend van modelbouwforum.nl

    Lid geworden:
    26 okt 2007
    Berichten:
    1.176
    Locatie:
    Giessenburg
    De B aan bakboord heeft een vermageringskuur ondergaan en ook aan stuurboord GB aan de pijp geplakt.

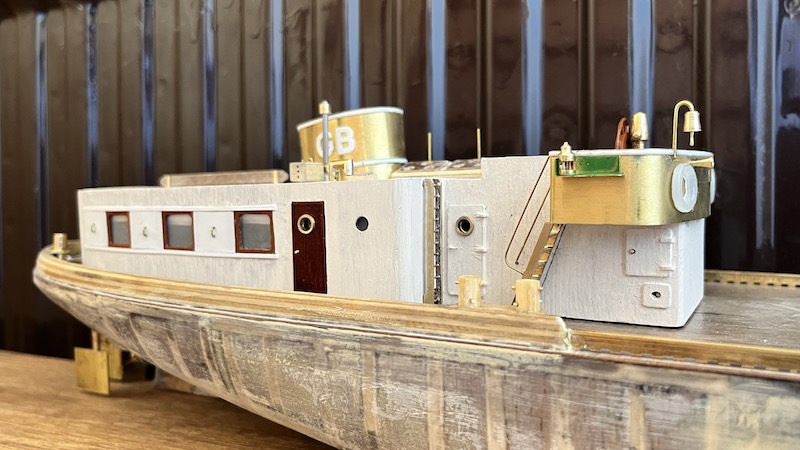

    De trap naar het roefdek gemaakt, de boordlichten bevestigd en een bel gemaakt.
    De reddingsboeien aan de brug zijn niet naar m'n zin en deze maak ik opnieuw..
    20230311 02 Roefdek trap bevestigd.jpg
    Om alles goed waterdicht te krijgen de romp nog een keer met epoxy behandeld.
    20230311 05 romp in epoxy.jpg

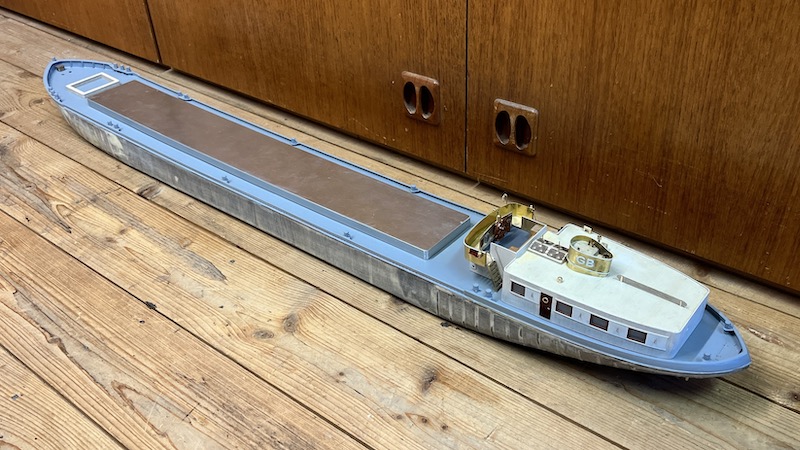

    Het dek in de grondverf gezet.
    20230313 03 Dek in grondverf.jpg

    Groet, Jan.

    Herm, AvdH, Herby63 en 6 anderen vinden dit leuk.
  10. Bootjebouwer 2

    Bootjebouwer 2

    Lid geworden:
    23 jul 2019
    Berichten:
    1.399
    Locatie:
    Het noorden van Drenthe
  11. Jan Walpot

    Jan Walpot Vriend van modelbouwforum.nl

    Lid geworden:
    26 okt 2007
    Berichten:
    1.176
    Locatie:
    Giessenburg

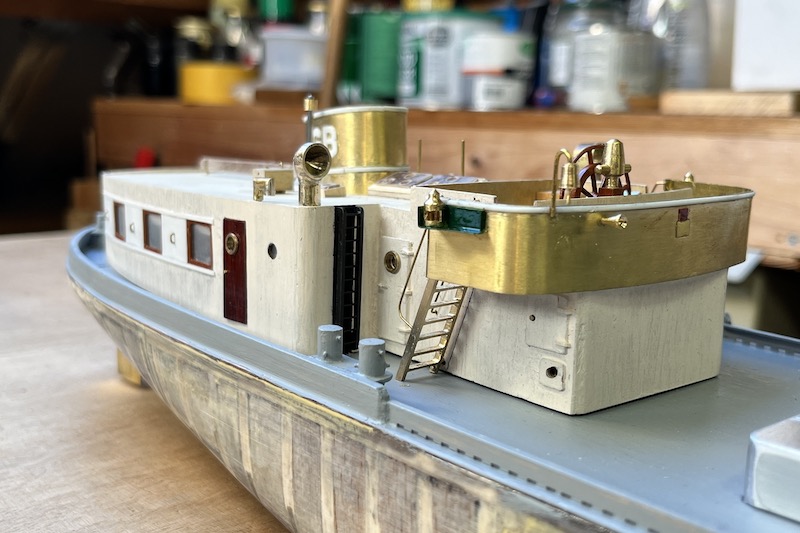

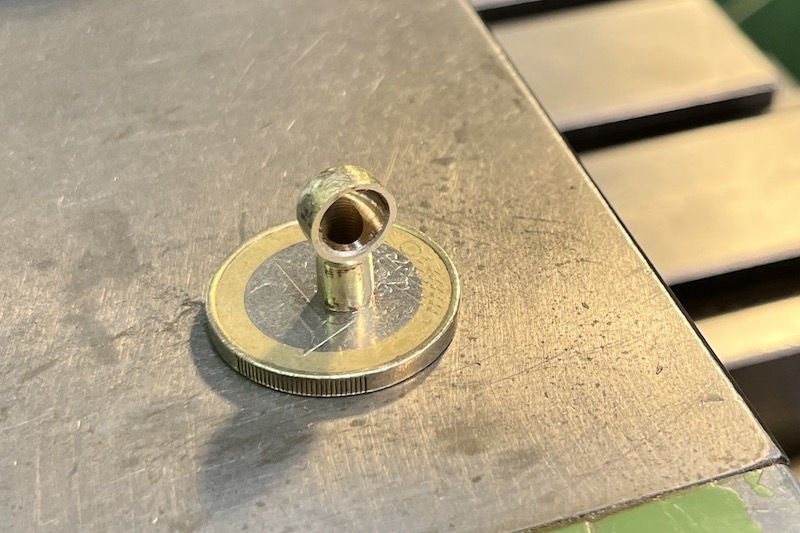

    Uit 5 en 8 mm rond de eerste luchtkoker gemaakt. Een beiteltje in vorm geslepen en aan de kopse kant de 8 mm uitgedraaid. Vervolgens aan de zijkant een 5 mm gat gefreesd tot het midden. Het met 4 mm doorboorde stukje rond erin gesoldeerd met zilver. Weer ingespannen en opnieuw uitgedraaid en afgestoken. Met een vijltje de rest gedaan.
    20230318 05.jpg
    20230318 06.jpg

    Groet, Jan.

    MicropropSport, Jaap.B, Herm en 11 anderen vinden dit leuk.
  12. M.Osinga

    M.Osinga

    Lid geworden:
    5 nov 2016
    Berichten:
    212
    Locatie:
    Friesland
    Wordt weer heel mooi , Jan.
    In mijn werkend leven wel echte schepen voor Broere gebouwd.
    Zeegaande chemicalien tankers ; Dutch Aquamarine en Dutch Esmerald.
    Was bij scheepswerf Bijlsma en Lemmer.
    Bovendien 2 chem. tankers verlengd bij Frisian Shipyard in Harlingen.
    Lang geleden allemaal.
    Succes met Dordrecht 11, ik blijf het volgen .

  13. Jan Walpot

    Jan Walpot Vriend van modelbouwforum.nl

    Lid geworden:
    26 okt 2007
    Berichten:
    1.176
    Locatie:
    Giessenburg
    Dankjewel Menne. Leuk dat je ook te maken hebt gehad met Broere schepen. Helaas is er van de naam Gebr Broere niets over gebleven.
    Nadat het onderdeel werd van Vopak is de zeegaande vloot afgestoten en de binnenvloot gehalveerd. Later zijn de resterende binnenschepen naar Interstream gegaan.

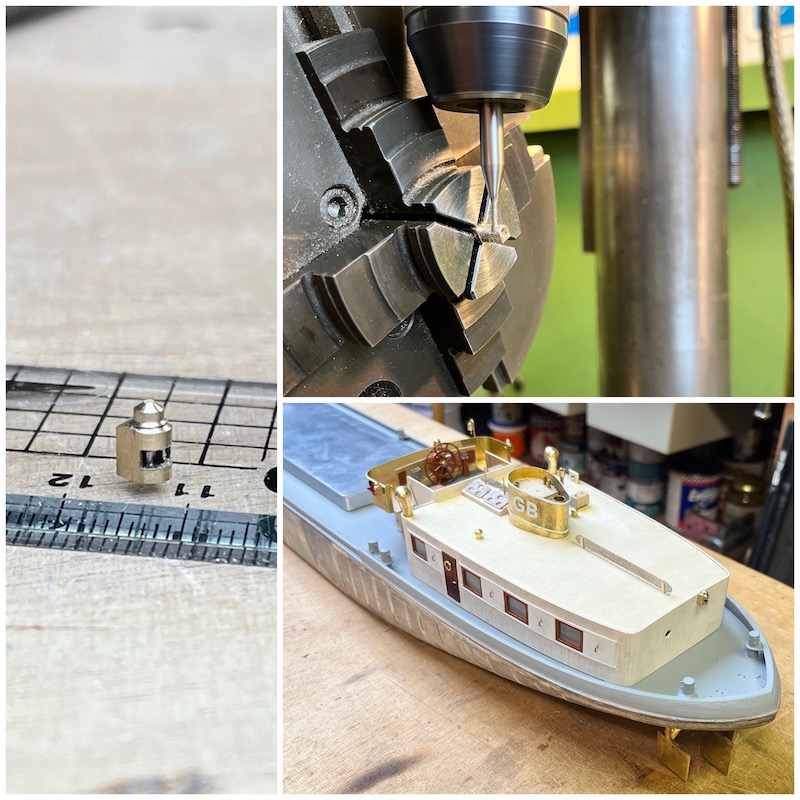

    Voor het model het heklicht gemaakt. De 135° hoek gefreesd en het heklicht en beide luchtkokers gemonteerd.
    20230320 Heklicht.jpg
    Groet, Jan.

    Herby63, Jaap Smith, Bert V en 2 anderen vinden dit leuk.
  14. k-k

    k-k Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    12 jul 2012
    Berichten:
    13.043
    Locatie:
    Oostvoorne
    Je steekt er wel een hoop energie in Jan! Maar dat zijn we van jou wel gewend. In die boordlichten wel een lamp met een staand filament gebruiken hoor!:) Anders schijnen ze niet over de goede hoek. Wat zet je erin, leds of gloeilampjes? Al enig idee m.b.t. de stapelloop? Hoop dat we aankomende zomer eens kunnen varen in Maasdam. Succes verder! Gr. Klaas.

    Jan Walpot en Herby63 vinden dit leuk.
  15. Jan Walpot

    Jan Walpot Vriend van modelbouwforum.nl

    Lid geworden:
    26 okt 2007
    Berichten:
    1.176
    Locatie:
    Giessenburg
    Klaas, de breedte van het heklicht is is 3,5 mm. Ik ga er geen verlichting in doen. Om een lamp te simuleren heb ik op de RVS bodemafdichting een modellamp gedraaid.
    Over de stapelloop kan ik nog niets zeggen. Mijn modelbouw seizoen zit er weer bijna op en de komende tijd gaat er ook nog veel tijd zitten in het Wisboom project.
    Maar misschien een keer varen in Maasdam is ook mogelijk zonder dat de D11 is afgebouwd.
    Groet, Jan.

  16. k-k

    k-k Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    12 jul 2012
    Berichten:
    13.043
    Locatie:
    Oostvoorne
    Jan, bedankt voor je reactie. Alles op zijn tijd en als we in Maasdam weer gaan varen laat ik het weten. Nemen we een extra scheepje mee. Gr. Klaas.

    Jan Walpot vindt dit leuk.
  17. Jan Walpot

    Jan Walpot Vriend van modelbouwforum.nl

    Lid geworden:
    26 okt 2007
    Berichten:
    1.176
    Locatie:
    Giessenburg

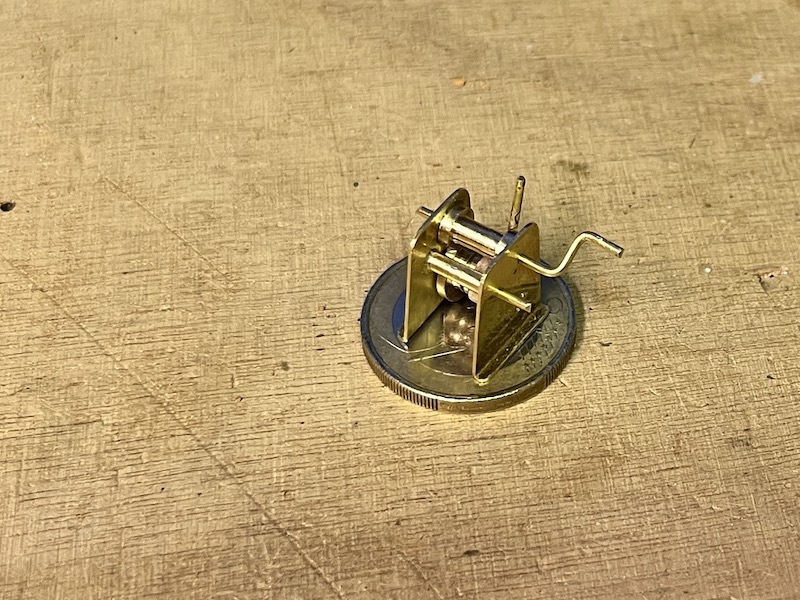

    Begonnen aan de achterankerlier. Handwiel voor de vang, verhaalkop en jachtwiel nog te doen.
    20230323 01 Begonnen aan achterankerlier.jpg
    IMG_5201 20.23.34.jpg
    Groet, Jan.

    Laatst bewerkt: 24 mrt 2023
    MicropropSport, Jaap.B, k-k en 6 anderen vinden dit leuk.
  18. Rene Witteman

    Rene Witteman

    Lid geworden:
    12 aug 2005
    Berichten:
    487
    Locatie:
    Utrechtse Heuvelrug
    fijnmechanica ten top.

    groet René

    Jan Walpot vindt dit leuk.
  19. Bootjebouwer 2

    Bootjebouwer 2

    Lid geworden:
    23 jul 2019
    Berichten:
    1.399
    Locatie:
    Het noorden van Drenthe
    Niet normaal, dit...

    Jan Walpot vindt dit leuk.
  20. Marc w

    Marc w

    Lid geworden:
    10 feb 2013
    Berichten:
    3.277
    Locatie:
    Turnhout belgie
    netjes bezig Jan.

    Jan Walpot vindt dit leuk.
