BLUENOSE van YUANQING, schaal 1:72, Plank on Frame
- Topicstarter P Voogt
- Startdatum
P Voogt
Vriend van modelbouwforum.nl
Dankjewel, Koos.Het moet hier toch niet gekker worden..... Whooooow wat mooi zeg....
Gr. Peter
P Voogt
Vriend van modelbouwforum.nl
Ik vertelde Captain Voogt dat ik wilde beginnen aan het voordek met de 3 jib zeilen.
Dat was tegen het zere been. “Je bent met bijna alle zeilen bezig, maar tussen beide masten hoort ook het Fisherman's Staysail”.
Okee, dus aan de slag gegaan:
Snijden, lijnen aanbrengen etc.

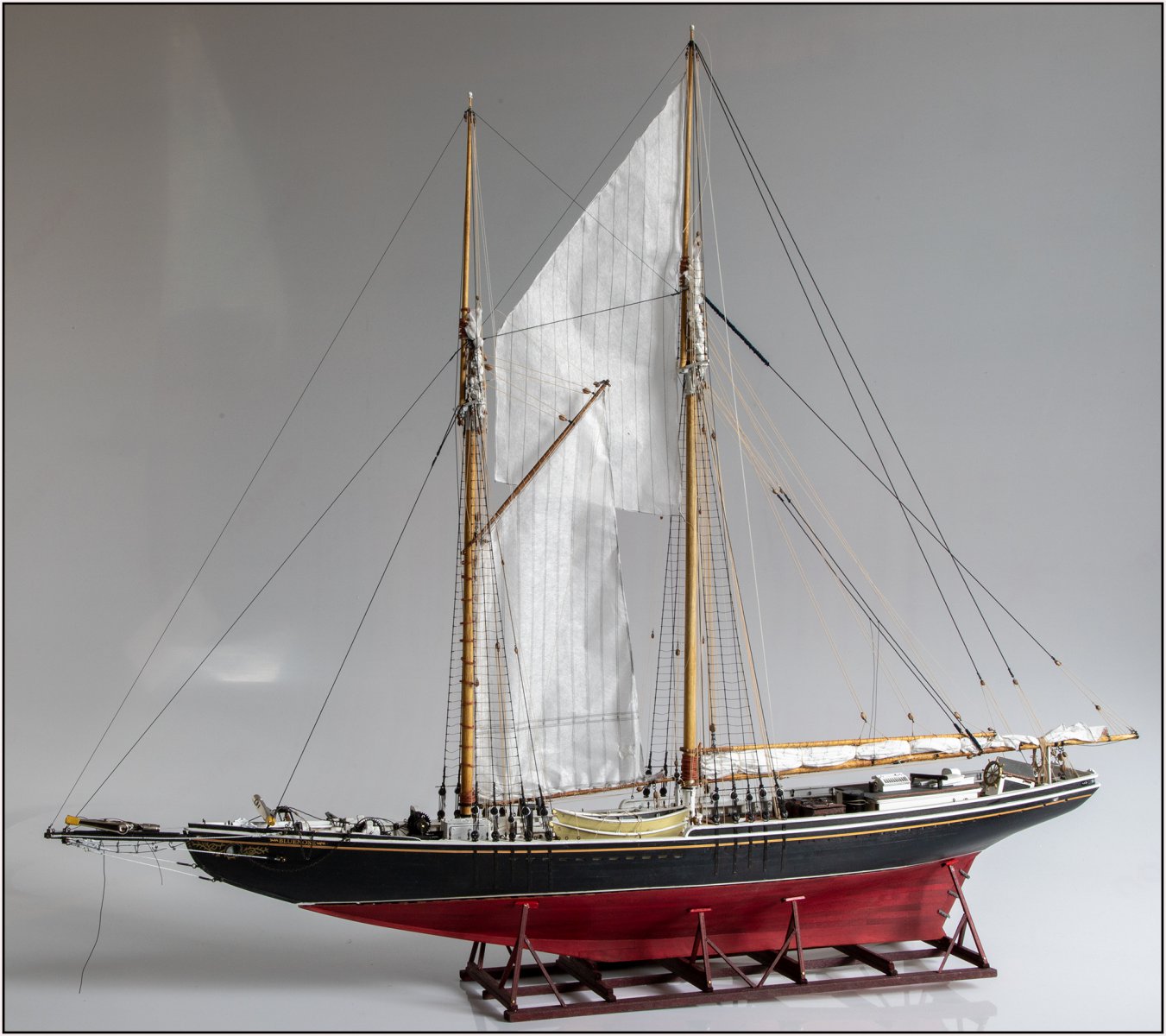

Zo zou het komen te staan:
Maar een BN met een stormzeil en dan ook nog een Fisherman's Staysail? Dat kan dus niet.

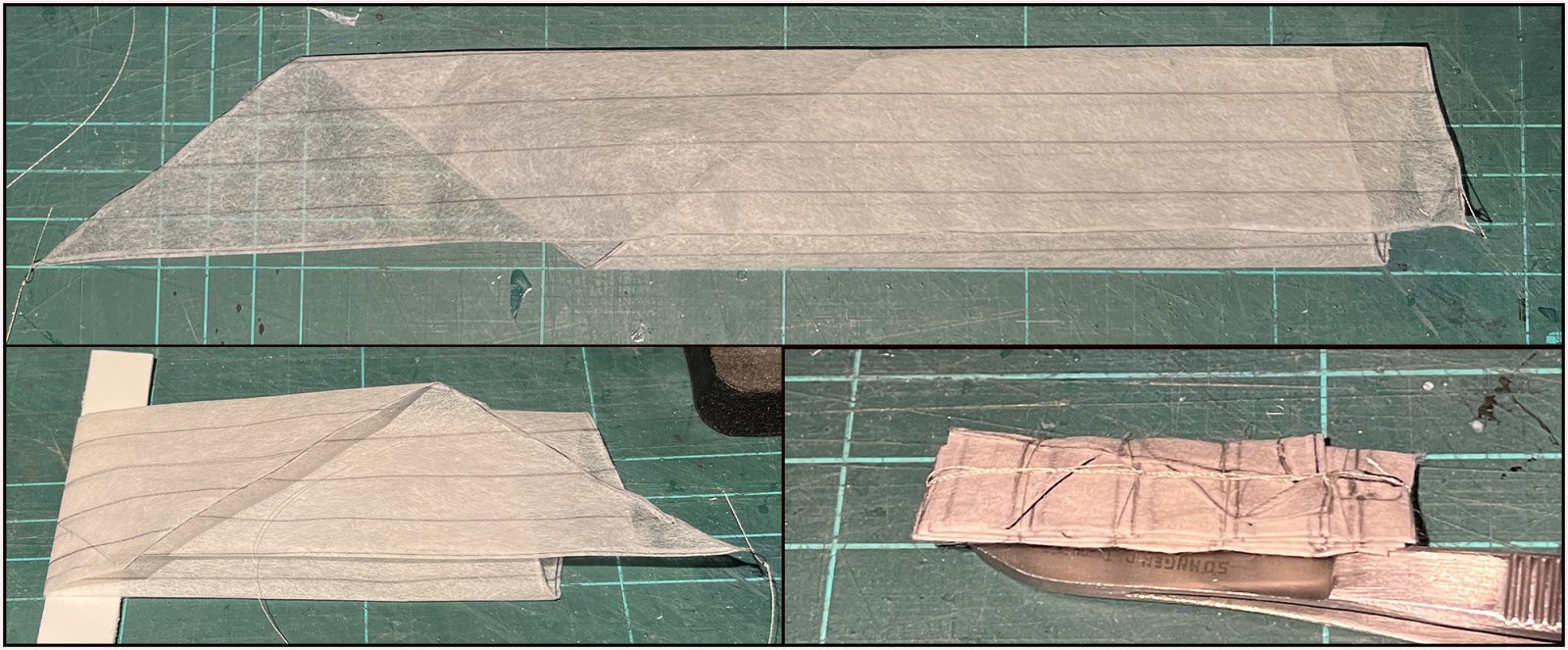

In overleg besloten om het zeil op de vouwen en met zijn halslijn te sjorren:
In 3 stadia.

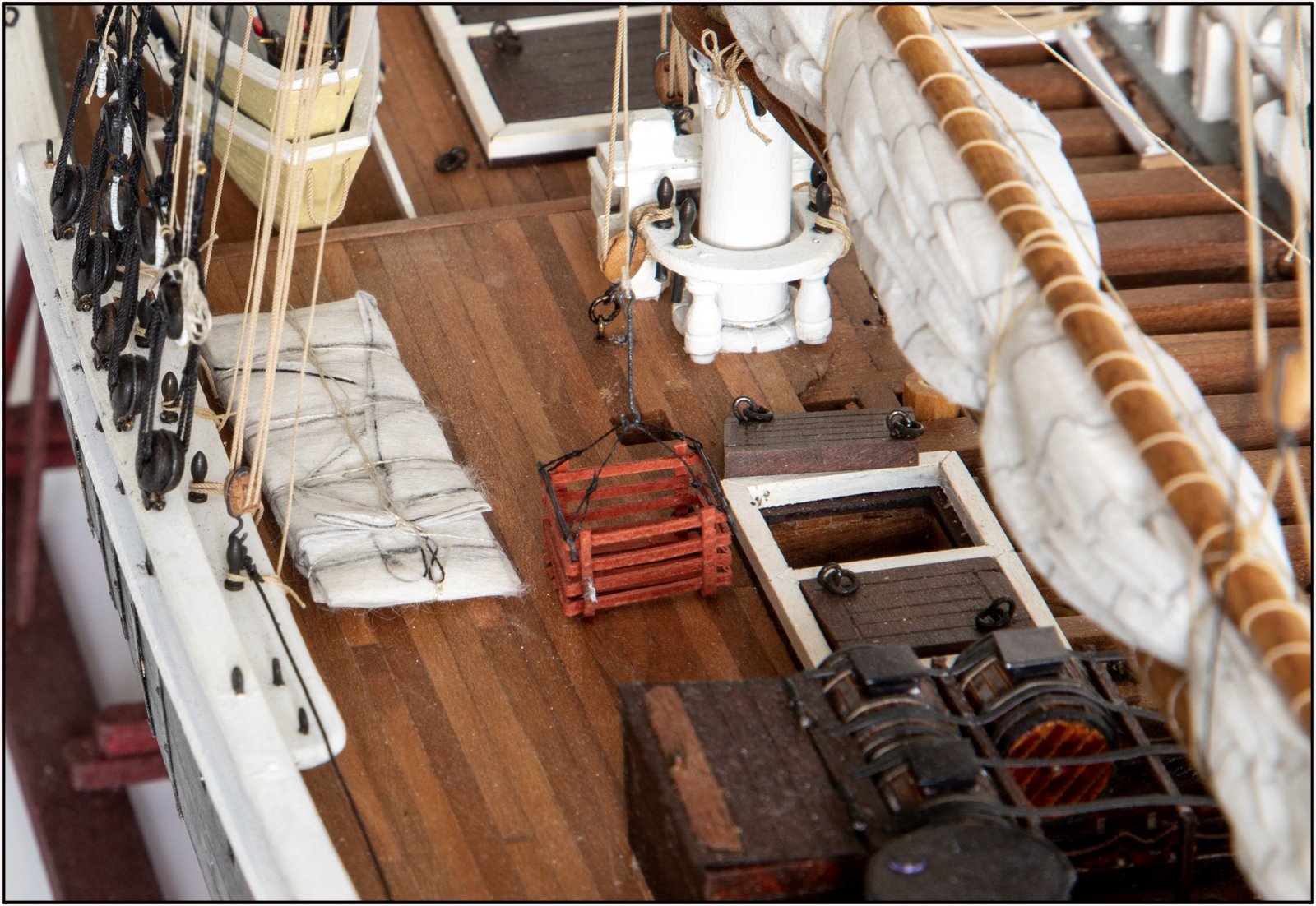

Zo ligt het nu tijdelijk op dek:
Om in het ruim opgeborgen te worden.
Gr. Peter
Dat was tegen het zere been. “Je bent met bijna alle zeilen bezig, maar tussen beide masten hoort ook het Fisherman's Staysail”.
Okee, dus aan de slag gegaan:
Snijden, lijnen aanbrengen etc.
Zo zou het komen te staan:
Maar een BN met een stormzeil en dan ook nog een Fisherman's Staysail? Dat kan dus niet.
In overleg besloten om het zeil op de vouwen en met zijn halslijn te sjorren:
In 3 stadia.
Zo ligt het nu tijdelijk op dek:
Om in het ruim opgeborgen te worden.
Gr. Peter
Laatst bewerkt:
TIMBERWOLF
Forum veteraan
P Voogt
Vriend van modelbouwforum.nl
Hans Groenenberg
Forum veteraan
weinig woorden hier maar Topwerk
P Voogt
Vriend van modelbouwforum.nl
weinig woorden hier maar Topwerk
Dankjewel, Hans en Peter.
Gr. Peter
P Voogt
Vriend van modelbouwforum.nl
De navigatielichten aangebracht:
De bakken van het dunne triplex gemaakt en met Ecoline gekleurd. Aan weerszijde van de bak een messing beugen-strip, waarmee ze aan het want zijn vastgezet.
De Kapitein houdt wel een klein beetje van wat koperbeslag, zoals de klok in zijn hut en het kompas. De beide lantaarns ook eerst in koper aangebracht. Maar op de oude foto's is toch wat anders te zien:
Ze dus gezwart. Ook qua vorm, met de boven de kast uitsteken punten. Deze ook in de juiste schaal gevonden.
Met ook nog even bakboord:
Kunnen we nu ook aan de anderen laten zien welke richting we op varen.
Gr. Peter
De bakken van het dunne triplex gemaakt en met Ecoline gekleurd. Aan weerszijde van de bak een messing beugen-strip, waarmee ze aan het want zijn vastgezet.
De Kapitein houdt wel een klein beetje van wat koperbeslag, zoals de klok in zijn hut en het kompas. De beide lantaarns ook eerst in koper aangebracht. Maar op de oude foto's is toch wat anders te zien:
Ze dus gezwart. Ook qua vorm, met de boven de kast uitsteken punten. Deze ook in de juiste schaal gevonden.
Met ook nog even bakboord:
Kunnen we nu ook aan de anderen laten zien welke richting we op varen.
Gr. Peter
Stephan Kertész
Forum veteraan
Even een Timmetje, maar dat dekt de lading
P Voogt
Vriend van modelbouwforum.nl
Dankjewel, Stephan.
Even een Timmetje, maar dat dekt de lading
Gr. Peter
P Voogt
Vriend van modelbouwforum.nl
Dankjewel, Koos. Het af te werken lijstje wordt steeds korter .......... Maar nog ff te gaan ........Hij word steeds completer en mooier Peter, mooi man
Gr. Peter
Alles wat je zegt is al te weinig.
Dus alle duimen van de wereld dan maar omhoog!
Dus alle duimen van de wereld dan maar omhoog!
P Voogt
Vriend van modelbouwforum.nl
Dankjewel, Sjors. Wordt gewaardeerd!!
Gr. Peter
Jan Walpot
verslagschrijvers
Echt prachtig Peter, een soort van hogeschool modelbouw.
P Voogt
Vriend van modelbouwforum.nl
Dankjewel, Jan. Maar wat jij voor metaal en draaiwerk laat zien, komt uit die andere klas van die school.Echt prachtig Peter, een soort van hogeschool modelbouw.
Gr. Peter
P Voogt
Vriend van modelbouwforum.nl

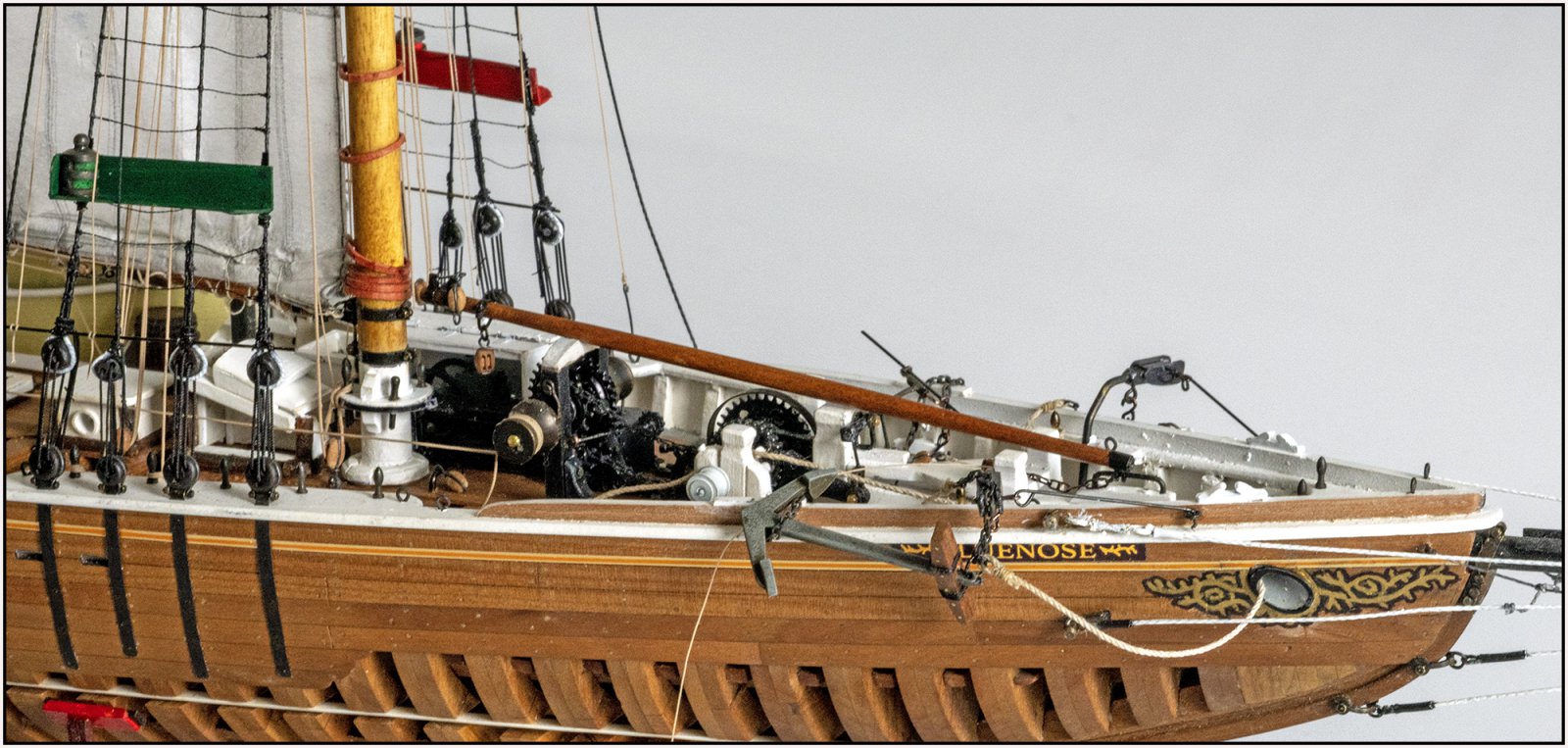

De Jumbo Jib Boom / giek ook gereed gemaakt en eerst maar dry-fit geplaatst:
Dan kan ik nu de afmetingen van het zeil, de Jumbo Jib, gaan bepalen. Wel enkele onderdeeltjes van de winch verwijderd, anders kon ik er niet bij.
De kleineste giek, dus ook het kleinste metaal werk:
Op de band aan de voorzijde, aan de onderzijde 2 kleine beugeltjes waarmee deze over het paard op de boegspriet kan schuiven.
Aan het achterste beugeltje zit een stuk ketting waar aan de andere zijde een dubbelschijfs 2,5mm blok vast zit. De lijn gaat naar een enkelschijfs blok op het zadel van de boegspriet.
Aan de achterzijde 3 bandjes:
Op de achterste een 3,5mm enkelschijfs blok waar een haakijzer aan zit. Dat is voor de giek takel die tevens dienst doet als een 'Fish tackle' voor het binnenhalen van een anker.
De 3e band ook weer als 2 halve bandjes waar een beugel doorheen zit, vastgezet met M0,6 moetjes. In die beugel een 3,5mm dubbelschijfs blok voor de giekschoot.

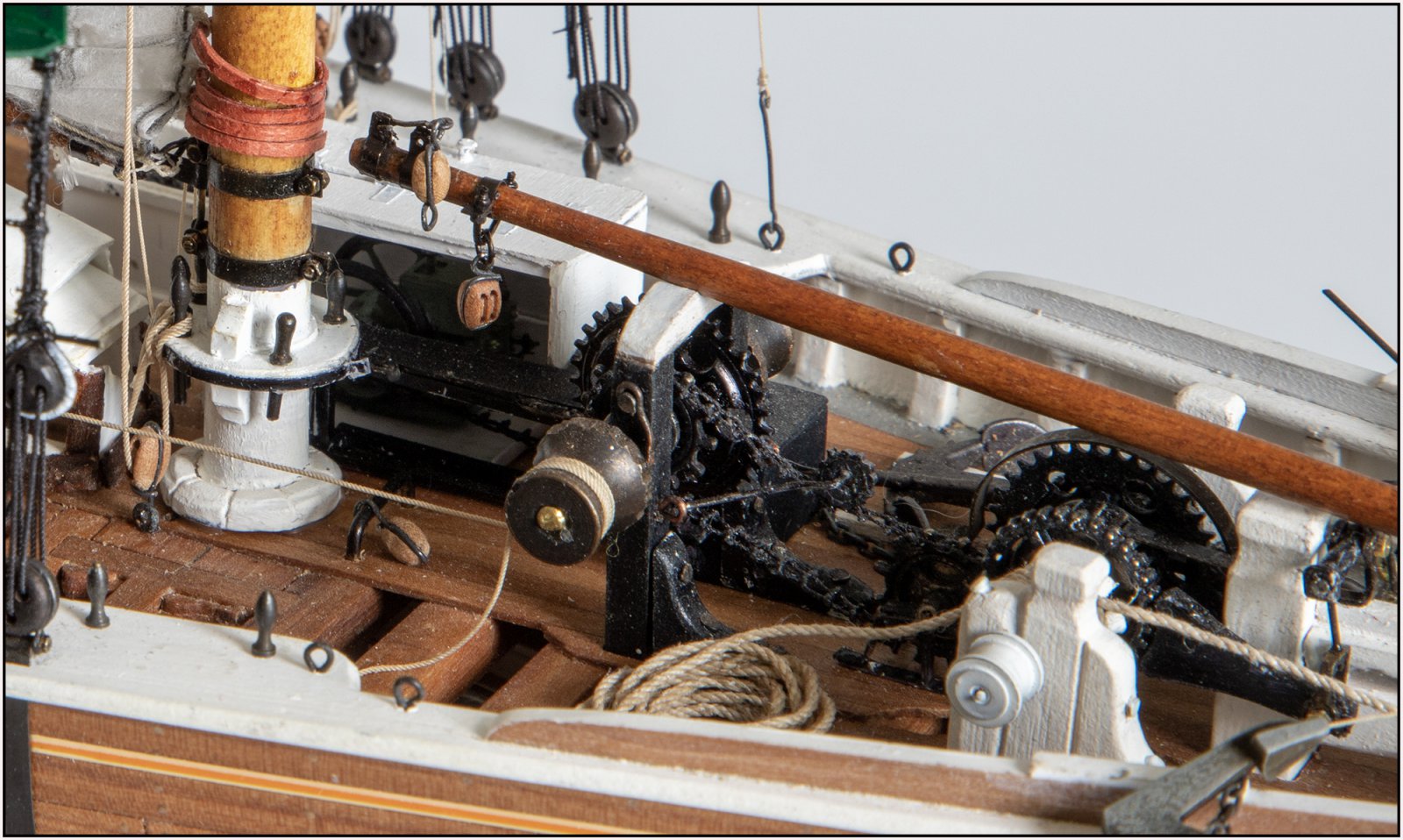

De giek rust op de Boom Crutch die deel uit maakt van de winch. De giek gaat ook precies over de achterste staander van de boegspriettafel en tandwielbeugel van de winch.
Gr. Peter
Dan kan ik nu de afmetingen van het zeil, de Jumbo Jib, gaan bepalen. Wel enkele onderdeeltjes van de winch verwijderd, anders kon ik er niet bij.
De kleineste giek, dus ook het kleinste metaal werk:
Op de band aan de voorzijde, aan de onderzijde 2 kleine beugeltjes waarmee deze over het paard op de boegspriet kan schuiven.
Aan het achterste beugeltje zit een stuk ketting waar aan de andere zijde een dubbelschijfs 2,5mm blok vast zit. De lijn gaat naar een enkelschijfs blok op het zadel van de boegspriet.
Aan de achterzijde 3 bandjes:
Op de achterste een 3,5mm enkelschijfs blok waar een haakijzer aan zit. Dat is voor de giek takel die tevens dienst doet als een 'Fish tackle' voor het binnenhalen van een anker.
De 3e band ook weer als 2 halve bandjes waar een beugel doorheen zit, vastgezet met M0,6 moetjes. In die beugel een 3,5mm dubbelschijfs blok voor de giekschoot.
De giek rust op de Boom Crutch die deel uit maakt van de winch. De giek gaat ook precies over de achterste staander van de boegspriettafel en tandwielbeugel van de winch.
Gr. Peter
