Bouw Liebherr telescoopkraan LTM 11200-9.1 schaal 1:16

JolieFvL, Dank je voor de mooie woorden, ik ben zelf ook zeer tevreden over het resultaat.
Cor, ook bedankt voor het compliment, oefening baart kunst.
Bertus, ook bedankt voor het compliment, en dan moet het hogere niveau van het project nog komen.
Charlotte, ook bedankt voor het compliment.
Alle Leuk aanklikkers bedankt voor de belangstelling voor mijn project,


We gaan verder met het draaikrans platform.

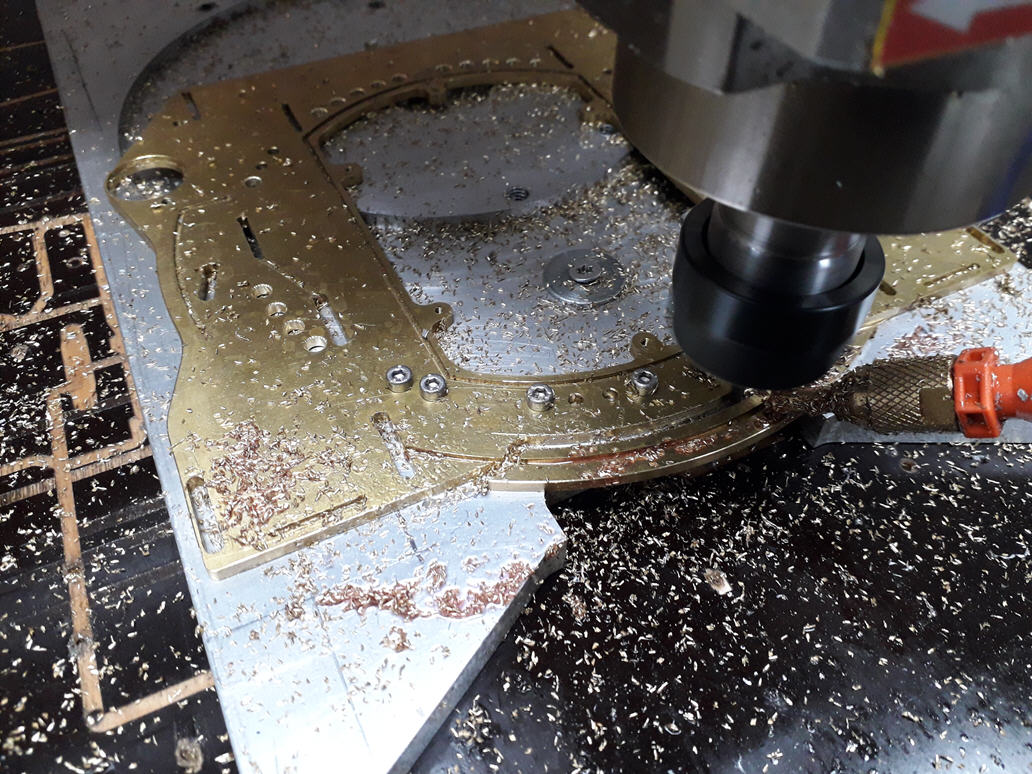

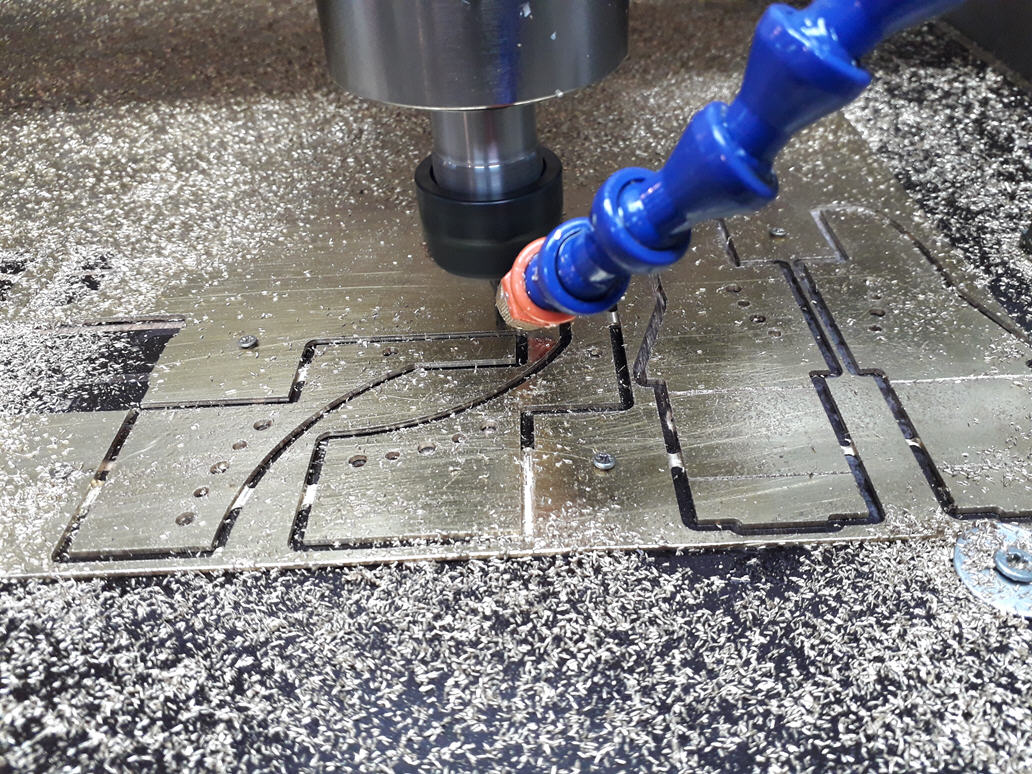

Het nodige plaatwerk getekend, en weer met de CNC machine uitgefreesd.

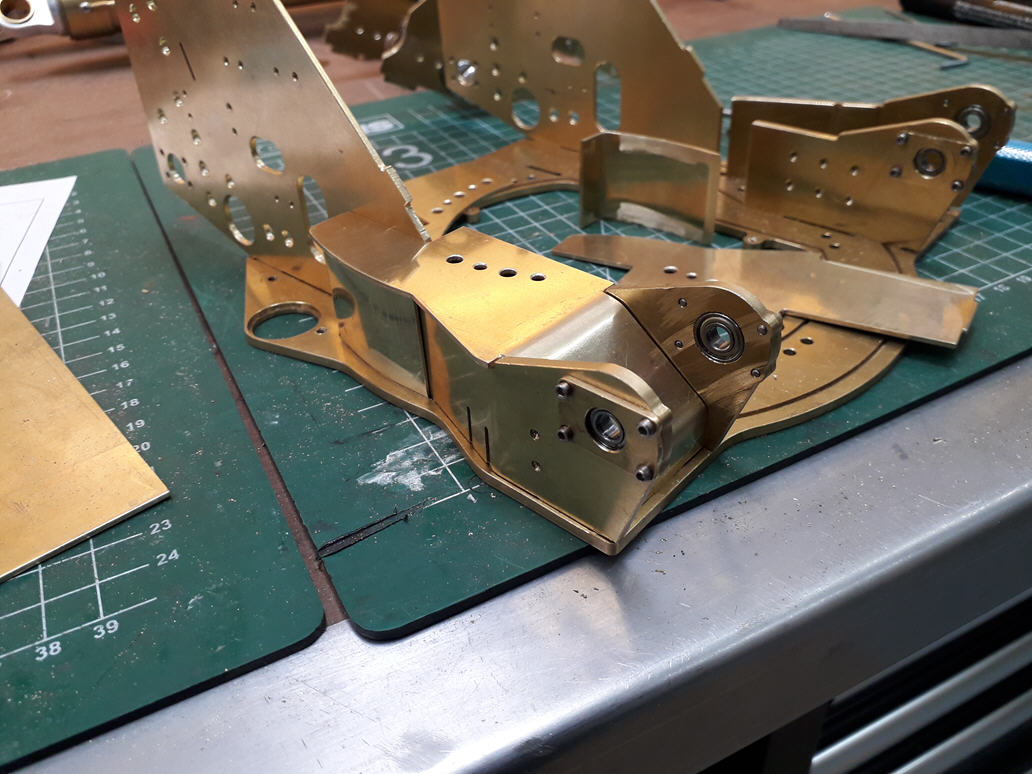

Alle platen moeten samen een koker vormen.





Het draaikrans platform komt met draadeinden vast aan de draaikrans, en om er voor te zorgen dat de plaat niet rond getrokken wordt komt er bij ieder draadeind een busje in de koker.

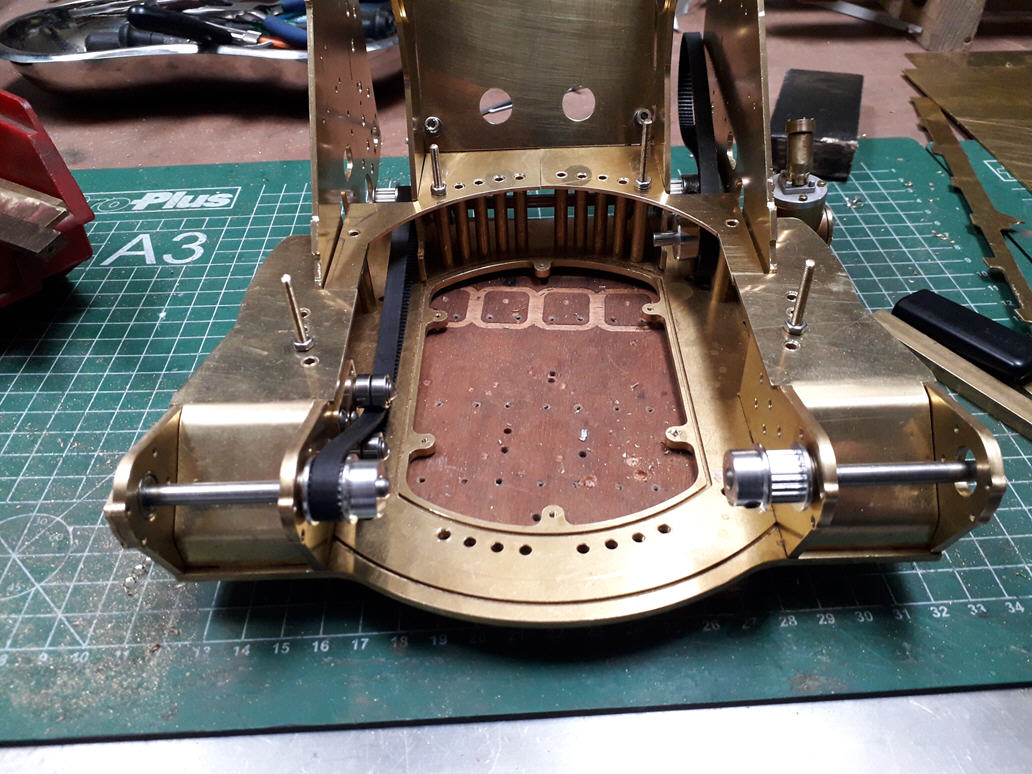

Tussendoor even kijken of alles nog te monteren en te demonteren is.




Alle draaiende onderdelen lopen vrij.

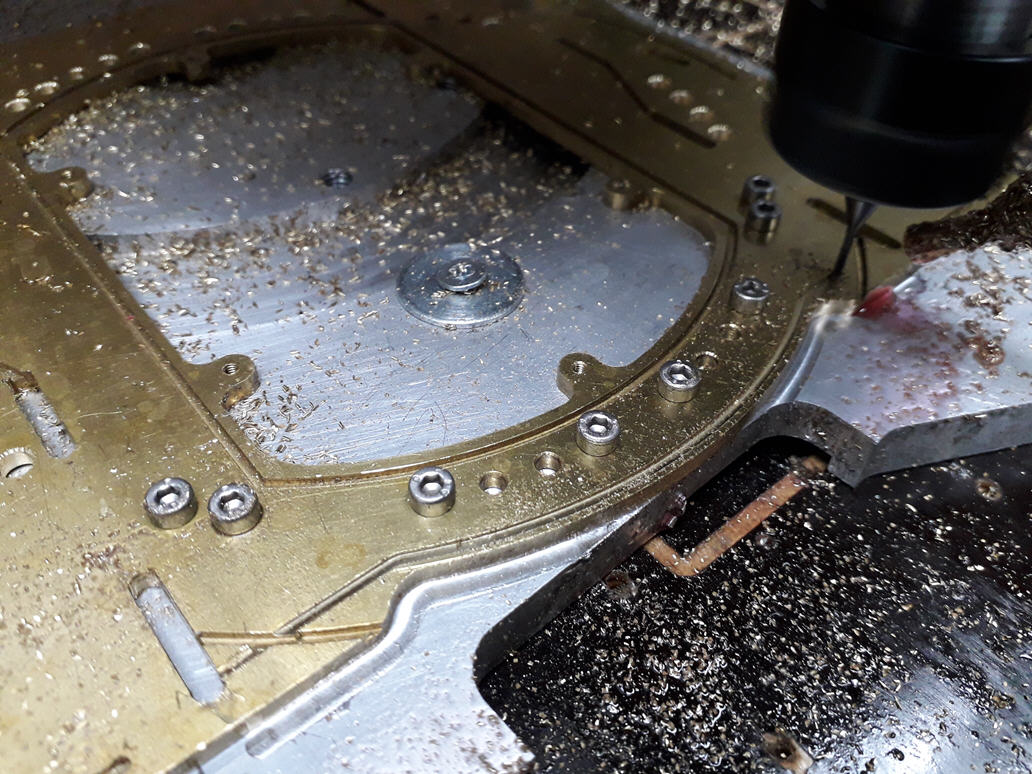

Van het basis platform wordt nog een strookje afgehaald, zodat de inbus bouten van de draaikrans bereikbaar zijn.




Met een 1.5 mm frees wordt er nog een pas sleuf gefreesd voor de verticale plaat.

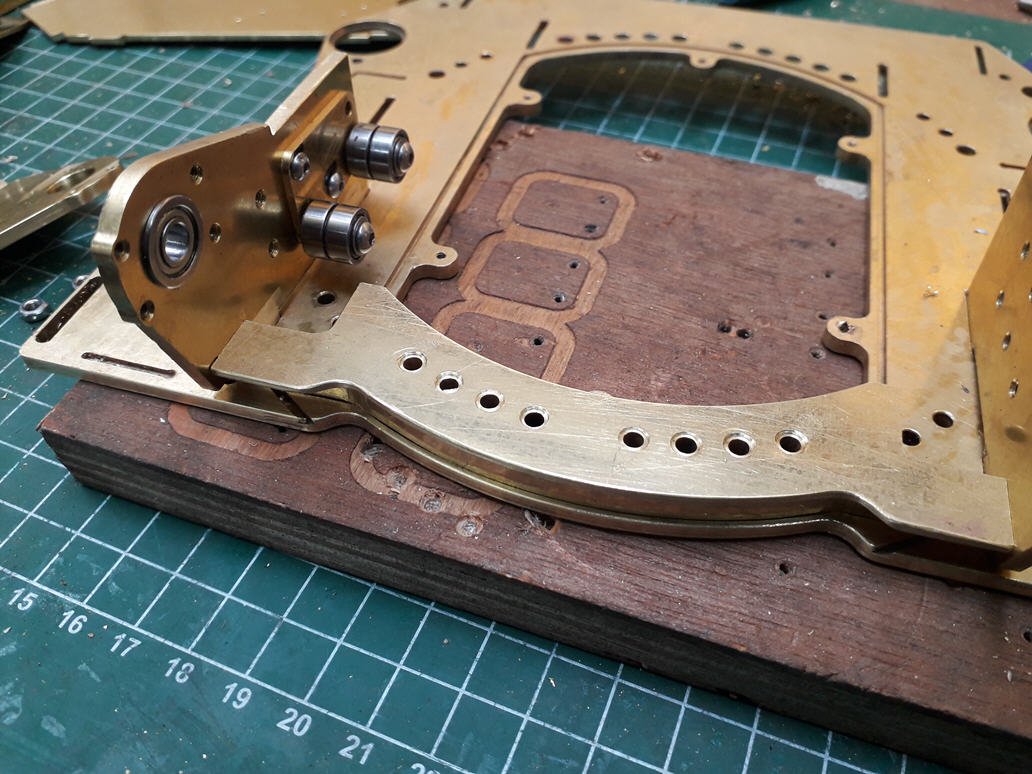

Zo worden de beide hoofdcilinder lagers met elkaar verbonden, hier ook busjes voor de draadeind bevestiging .


Wordt vervolgd
Groet Leo



een genot om op zondag ochtend deze update te bekijken,. wat een mooi werk lever je toch af Leo.
tot over 2 weken in Ede.
Roald



Weer mooi om te zien Leo. Jammer dat de updates niet sneller gaan…



dit is echt weer modelbouw van top nifo Leo heb het een paar weken niet gevolgd maar zat het weer met open mond en verbazing te lezen ben benieuwt hoe hij er in Ede bij staat



Prachtig werk weer Leo !

Groetjes, Charlotte.



Het is haast niet te geloven, dat dit alles wordt gemaakt door een hobbyist.
Alsof je het dagelijks brood met beleg er mee verdient, van zulke kwaliteit en professionaliteit worden de delen gemaakt.
Geweldig werk. ik verheug me nu al weer op toekomstige updates.



Roald, dank je voor het compliment, ja nog een weekje te gaan, de kraan is er bijna klaar voor.
Jos_1972, dank je voor het compliment, ja met modelbouw moet je weleens geduld hebben.
Fixit, dank je voor het compliment, ik zie je in Ede.
Charlotte, dank je voor het compliment.
Graafie, dank je voor het compliment, het is nog steeds alleen maar hobby en gelukkig hoef ik mijn brood er niet mee te verdienen.

We gaan verder het met het "Draaikrans platform"


De twee verticale zijplaten op het platform hadden onderling nog geen verbinding, daarvoor worden hier pasgleuven in de zijplaten gefreesd, zodat ze met vertanding vast komen..

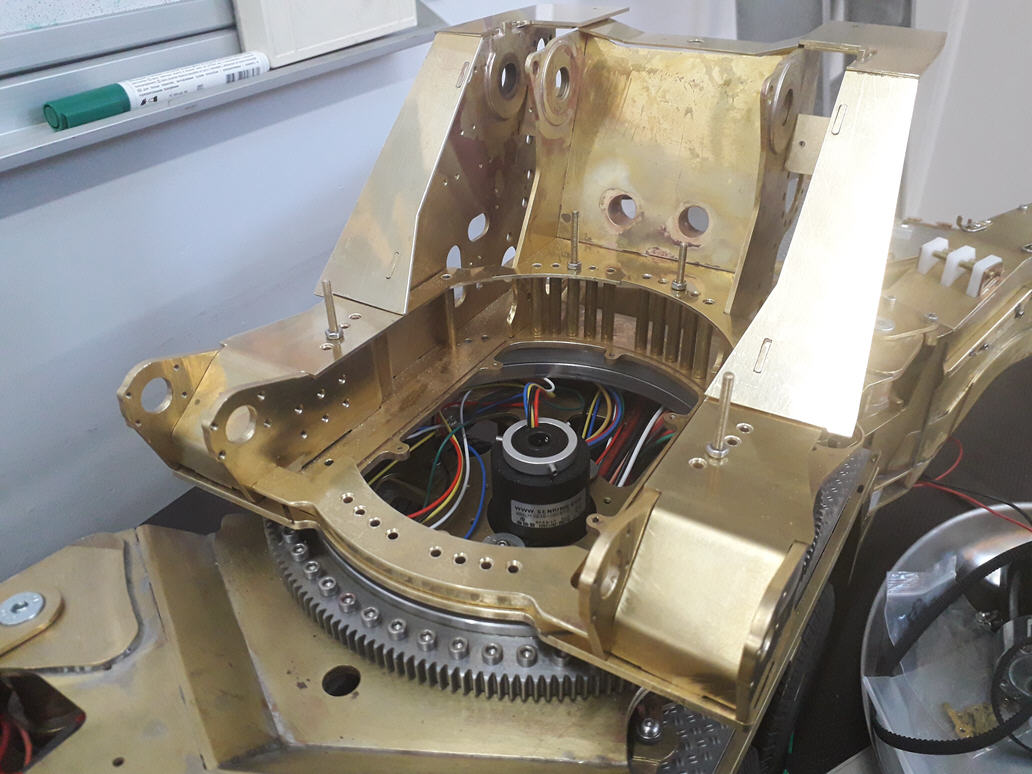

Hier zie je de verbindingsplaten zitten tussen de verticale zijplaten.





Bij de lagers van de hoofdmast extra slijtplaten aan de verticale zijplaten gesoldeerd.
Ook twee doorvoer buizen in de gaten van de brandstoftank gesoldeerd, daar komen straks de kabels door te lopen van de hoofdcilinders.


De boven dekplaten aangebracht, deze ook weer met vertanding in elkaar gezet.


De lagering hoofdmast moet nog op maat worden gefreesd, zodat die gaten voor de uitlijning gebruikt kan worden.

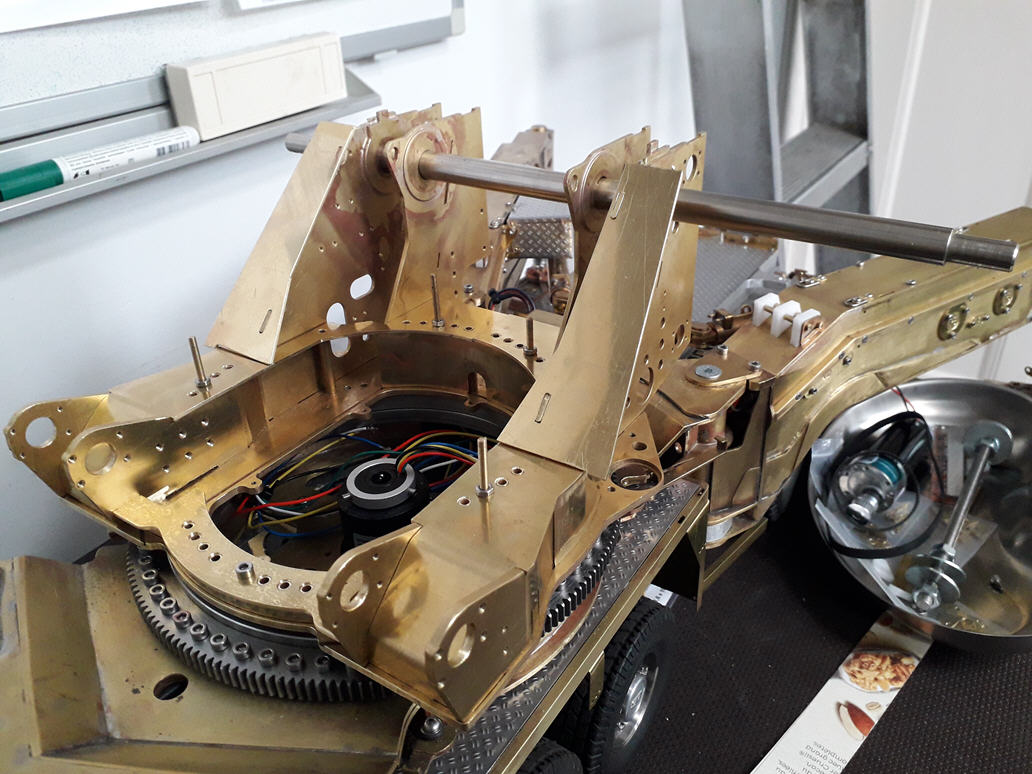

De lagering hoofdmast wordt in lijn gehouden door een massieve as rond 12.
Ook zie je nu, dat de inbus bouten van de draaikrans bevestiging aan de onderwagen, goed bereikbaar zijn.

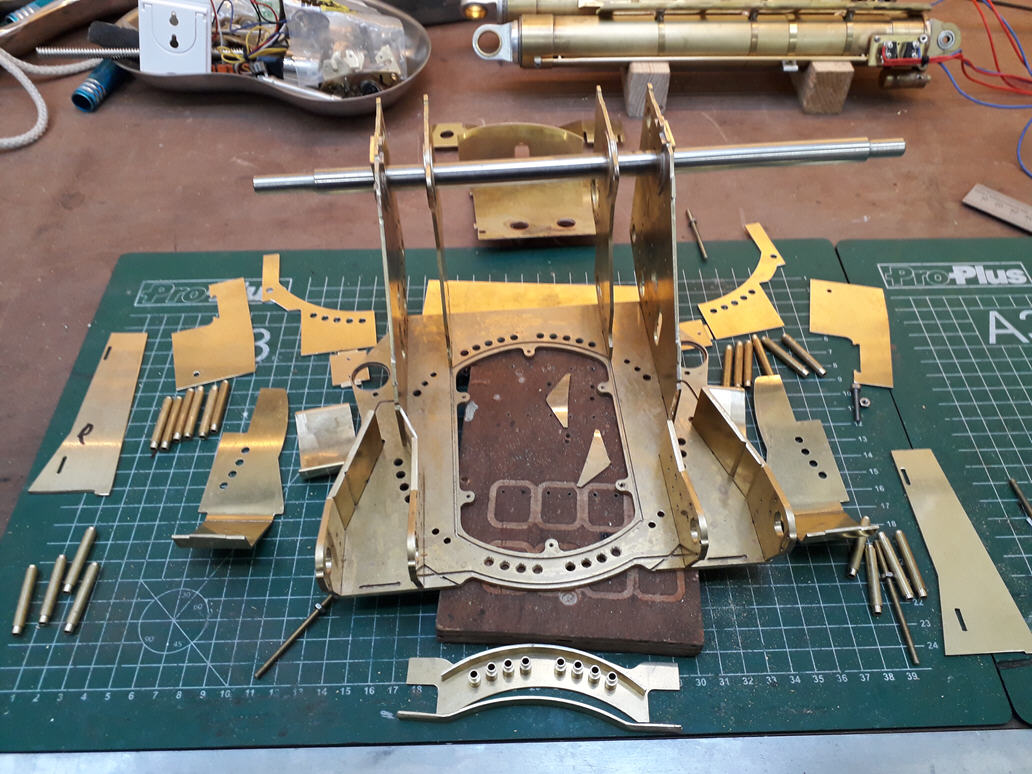

Alle 58 onderdelen van het draaikrans platform gereed om gesoldeerd te worden.

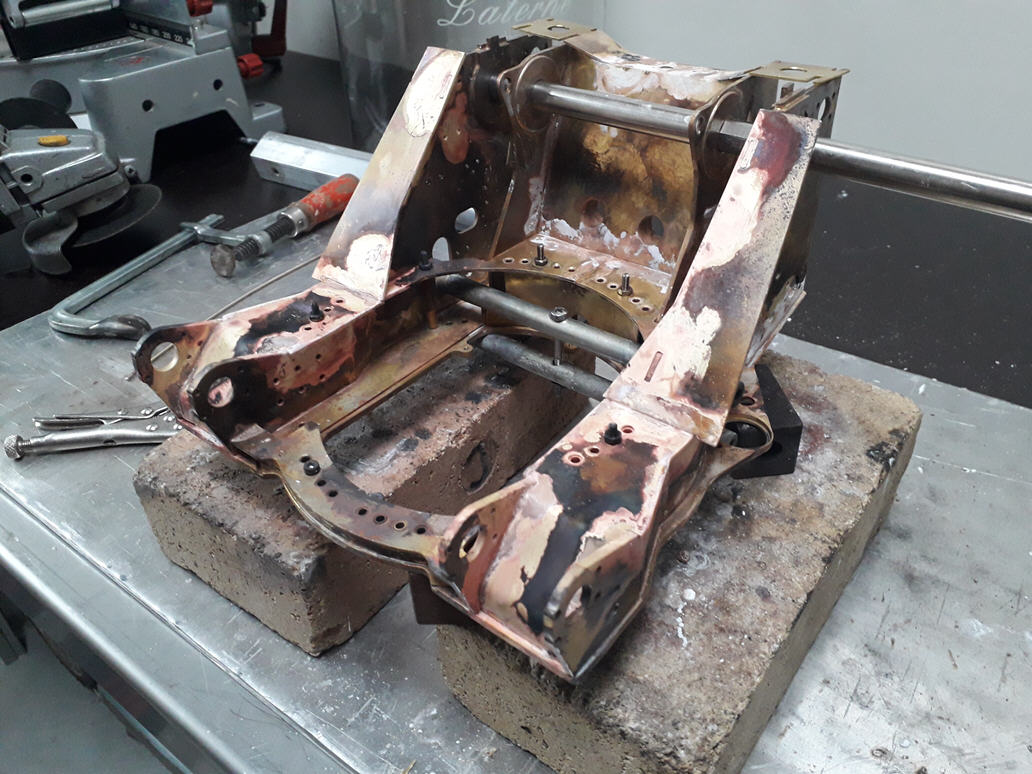

En dit is het resultaat na het solderen,

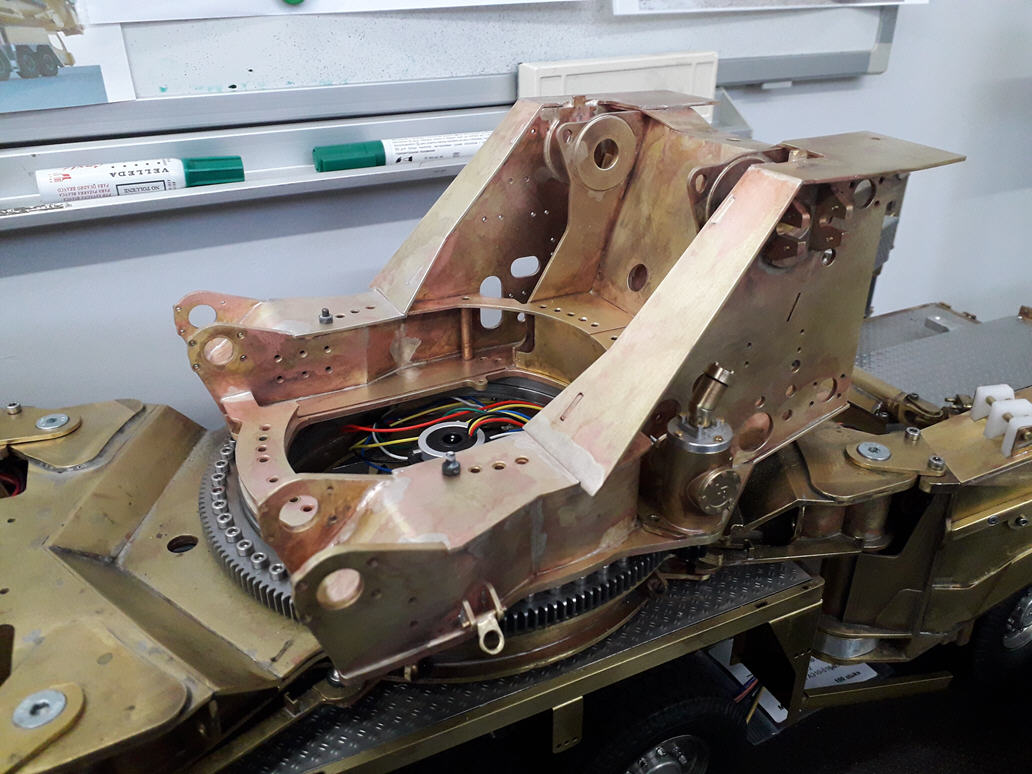

Na een nachtje in de citroenzuur knapt het al aardig op.

Wordt vervolgd

Groet Leo.



prachtig weer leo



Leo, ik ben blij dat ik in het bezit ben van een waterdicht toetsenbord….
Ben je volgende week zaterdag in Ede? Dan moet ik de Liebherr van dicht bij komen bewonderen



De onderdelen zo netjes aan elkaar solderen is één ding, Leo,
maar het uitdenken en -tekenen van waar alle gaten, pasgleuven en verbindingen moeten komen om het precies pas te maken, is een ander verhaal
Alles bij elkaar is het een ongelooflijk boeiend en prachtig project



Weer super de super Leo!!!



Swen, dank je voor het compliment.
Jos_1972, dank je voor het compliment, de kraan staat ingeladen in de bus, dus morgen ben ik in Ede.
JolieFvL, dank je voor het compliment en de mooie woorden. Als het werkstuk gerealiseerd is kijk je inderdaad naar alle oplossingen van de problemen, die het ontwerpen ervan met zich meebrengt. Maar als je daar doorheen kijkt is het inderdaad mooi als het onderdeel weer is gemaakt.
Johannes, dank je voor het compliment.

We gaan verder met het draaikrans platform.

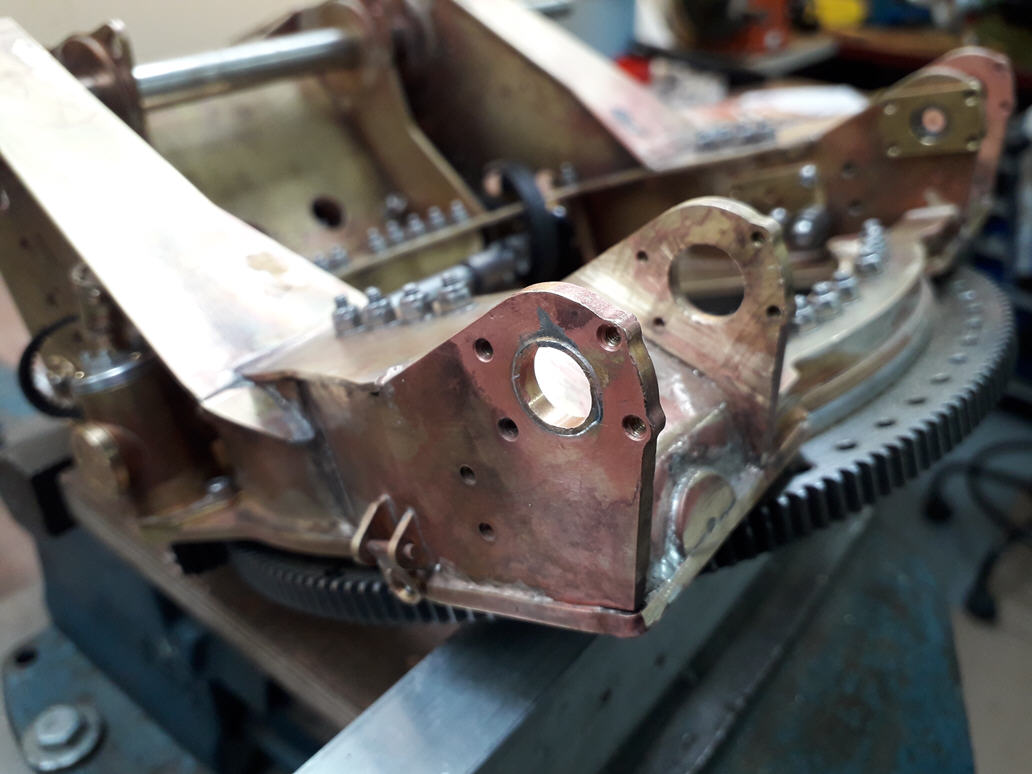

Nog een paar kleine details aan het platform gesoldeerd met zachtsoldeer.






Voor de pennen van het draaipunt van de hoofdmast, onderdelen erop gesoldeerd waarmee de pennen hydraulisch in en en uit kunnen worden geschoven bij de 1:1 kraan.

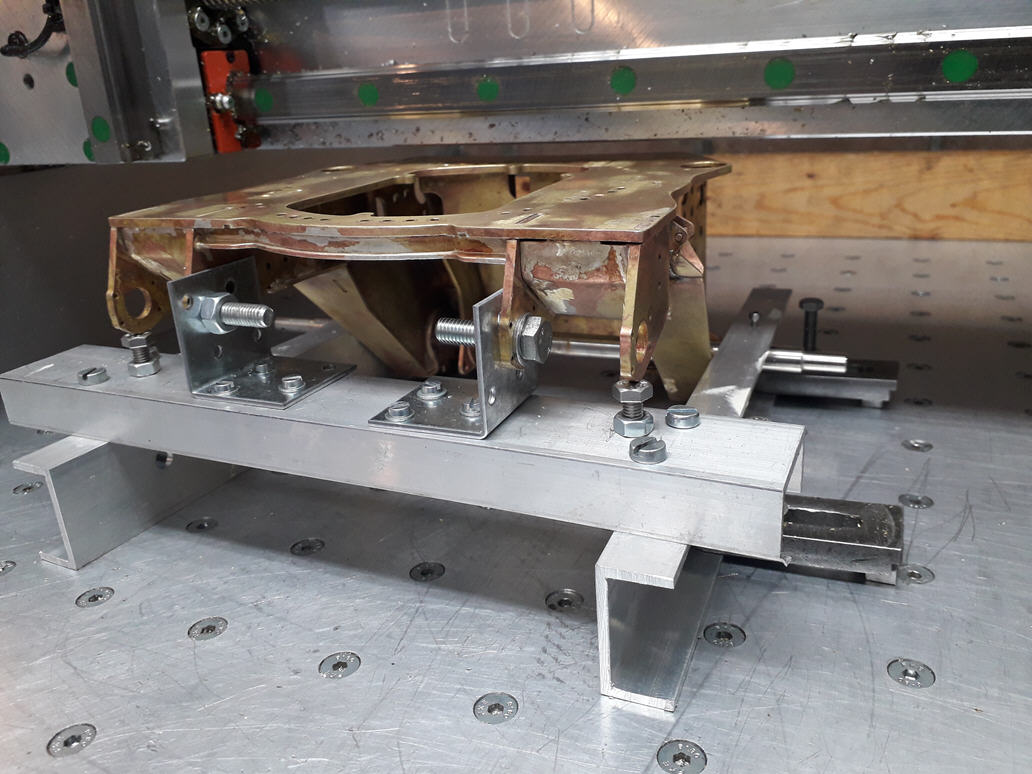

Een opstelling gemaakt om het platform te kunnen uitvlakken, voor montage op de draaikrans.



De ruimte tussen de brug van de CNC machine en het werkstuk was 8 mm, dus net genoeg ruimte om de bewerking uit te kunnen voeren.




Het platform wordt hier uitgeklokt om maar zo min mogelijk materiaal van de plaat van 3mm er af te moeten halen.




Er moest 0.57 mm eraf gefreesd worden om het platform vlak te krijgen.

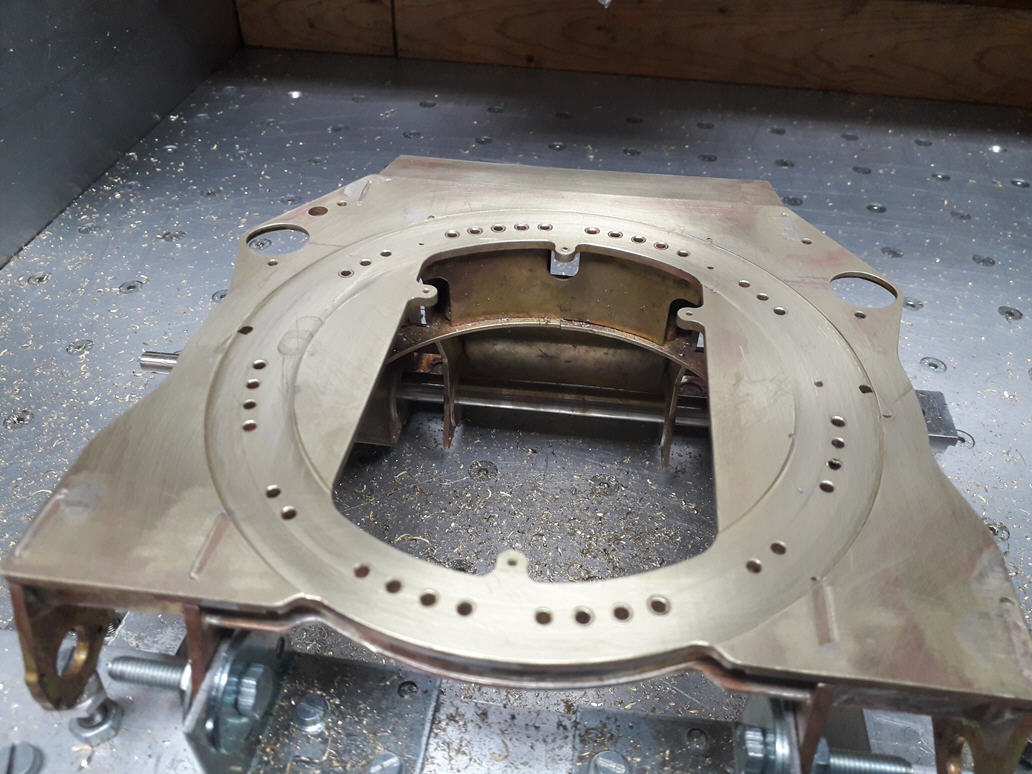

Het eindresultaat.



Na montage op de draaikrans bleken de onderste gaten van de hoofdcilinder niet in lijn te liggen, ik had daar met solderen van het platform geen passende as voor kunnen vinden van 11mm om dit in lijn te houden.
Als ik de hoofdcilinders van het onderste punt naar het bovenste punt draaide, dan zat er 5mm verschil in de afstand tussen de cilinders, dus dat moet worden opgelost.




Door in de buitenste gaten een busje te solderen, het gat opnieuw af tekenen, en met een kleine slijptol de gaten opnieuw te maken.

Het eindresultaat is morgen te zien bij de Modelshow Europe in Ede.

Wordt vervolgd

Groet Leo.



We gaan het zien!

Cor



mooie duidelijke update,. tot morgen



Zag er mooi uit op de beurs was druk bij het zien van je kunst stuk



Hey Leo, en andere lezers/lezeressen,

Leuk om je vandaag even te spreken op de beurs in Ede!
En wat maak je d'r een geweldig mooi werk van met je kraan!

Ik kon het niet laten om stiekum effe wat foto's van je te schieten, zij het van achteren:





Veel succes verder, en ik blijf je volgen!
Wellicht tot volgend jaar weer in Ede!


M.vr.gr.
Jan

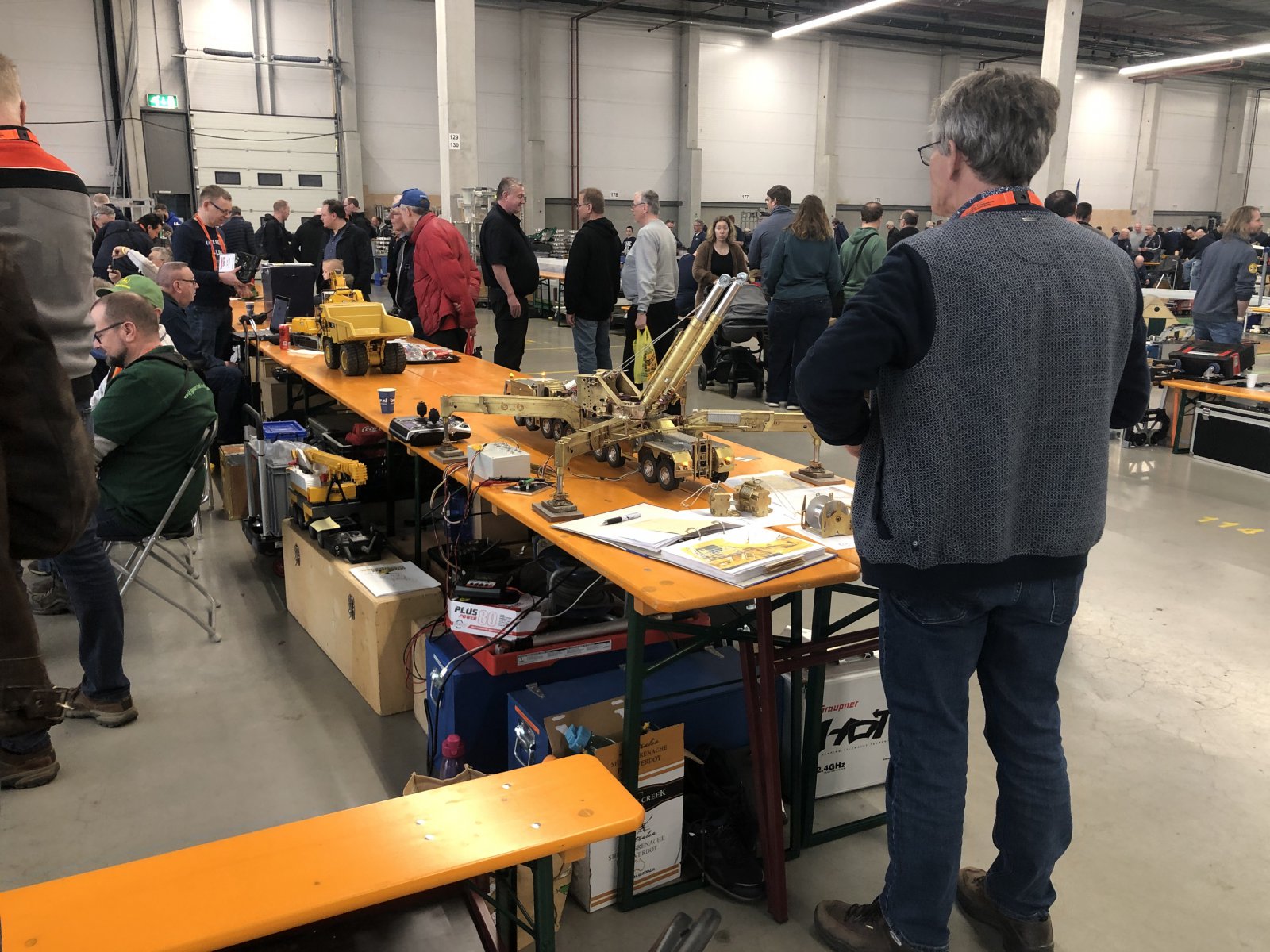

Ook ik ben even langs geweest, maar aangezien het redelijk druk was heb ik je niet willen storen. Wel nog even een fotootje geschoten. Wat een machtig mooi werk. ..



Weer een mooie update Leo. Ik stond vandaag bij een kraan van Mammoet in Amsterdam, die niet meer wilde zakken monteur erbij daarna zakte de mast heel langzaam voor de afbouw.



leuk om je even gesproken te hebben , en gezellig dat je bij mijn hoekje ook nog even langs kwam,. tot de volgende keer maar weer.



ziet er best gezellig uit in Ede.
