    Hallo Luitjes,
    ...weer wat verder gekomen....

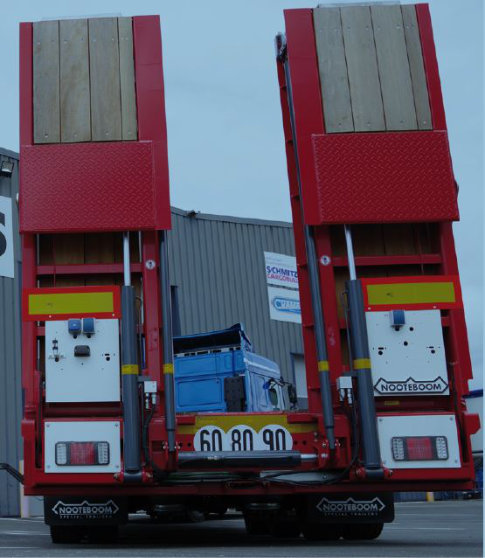

    ...zoals hier te zien is bij de echte oplegger,zit aan de onderzijde van de opritten een plaat gemaakt, waar het nummerbord,nummerbord verlichting,zwaailicht en eventueel extra achteruit rij-lichten op geplaatst worden.Ook zit er een 12 volt stopcontact op en een schakelaar voor het aan/uit zetten van het zwaailicht.
    dat alles mag natuurlijk niet ontbreken op mijn model....

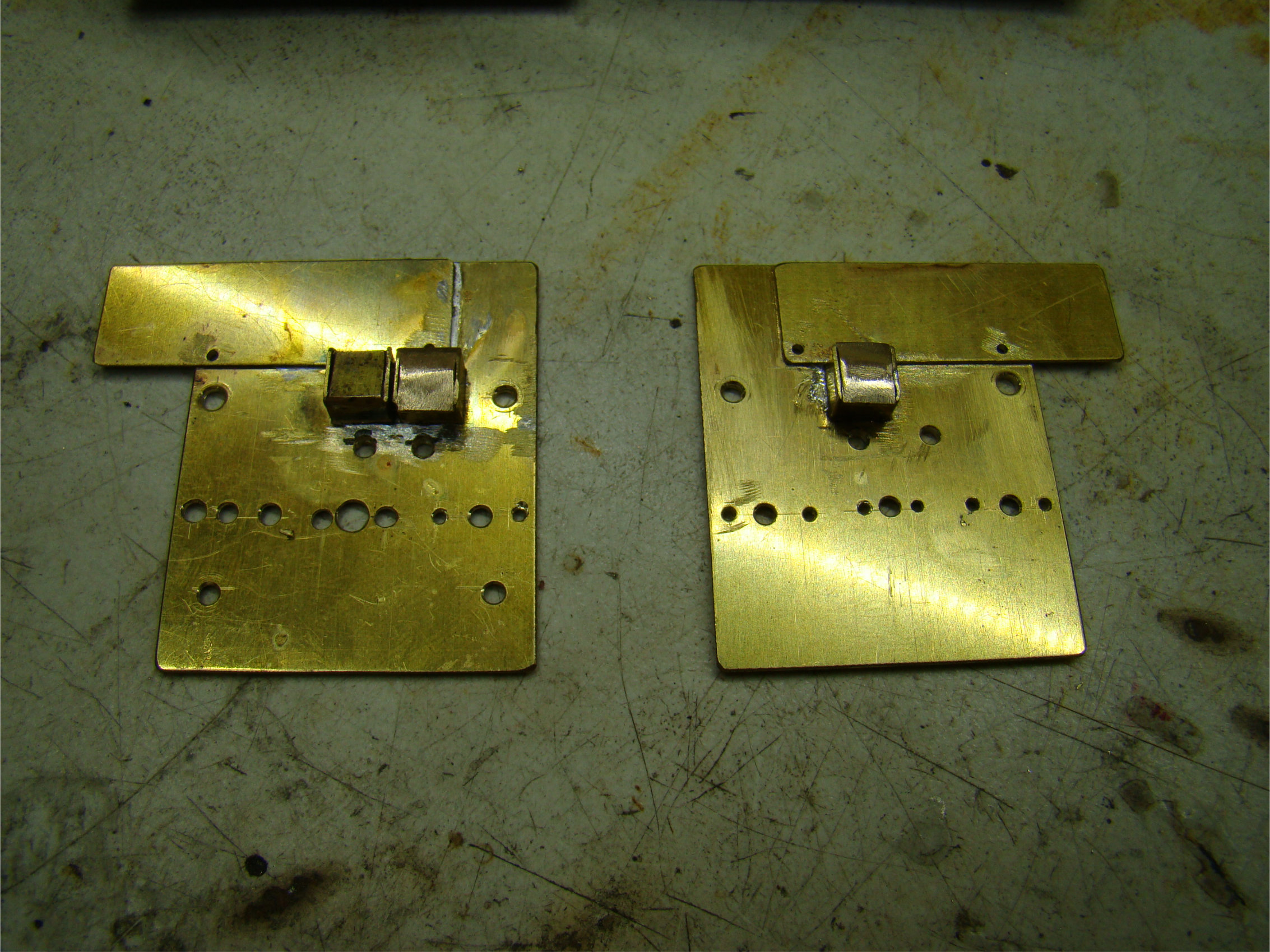

    ...de basisplaten gemaakt,met daaraan vast de platen voor de oranje/gele markeringsplaten....

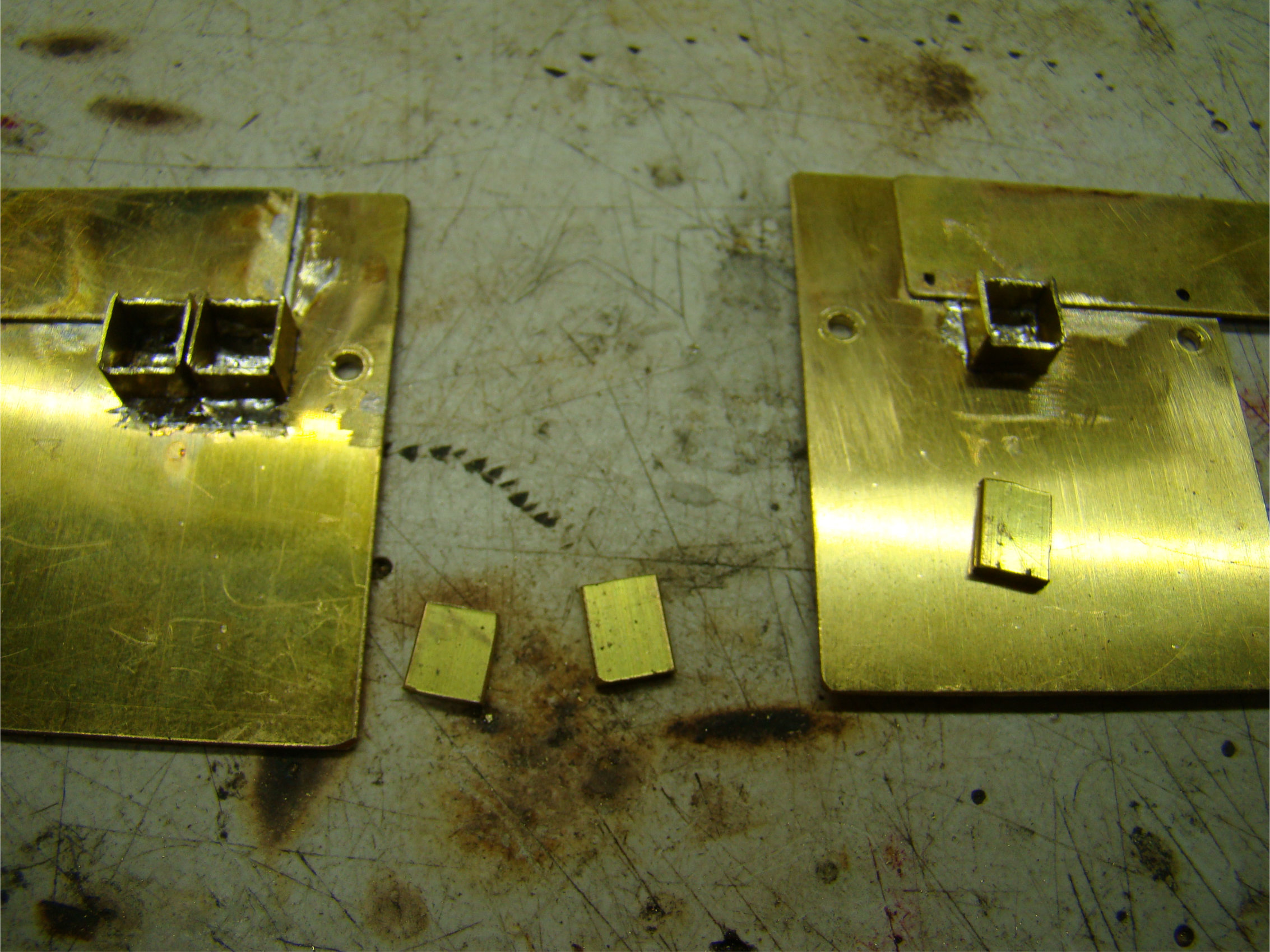

    ....daarna de stopcontacten en de schakelaar gemaakt,tevens op beide platen alle gaatjes geboord,bij het origineel is het afhankelijk van de wens van de klant wat er gemonteerd gaat worden en zullen er gaatjes niet gebruikt worden of juist wel....
    ...houder voor het zwaailicht gemaakt...
    ...zwaailicht gemonteerd op de houder....

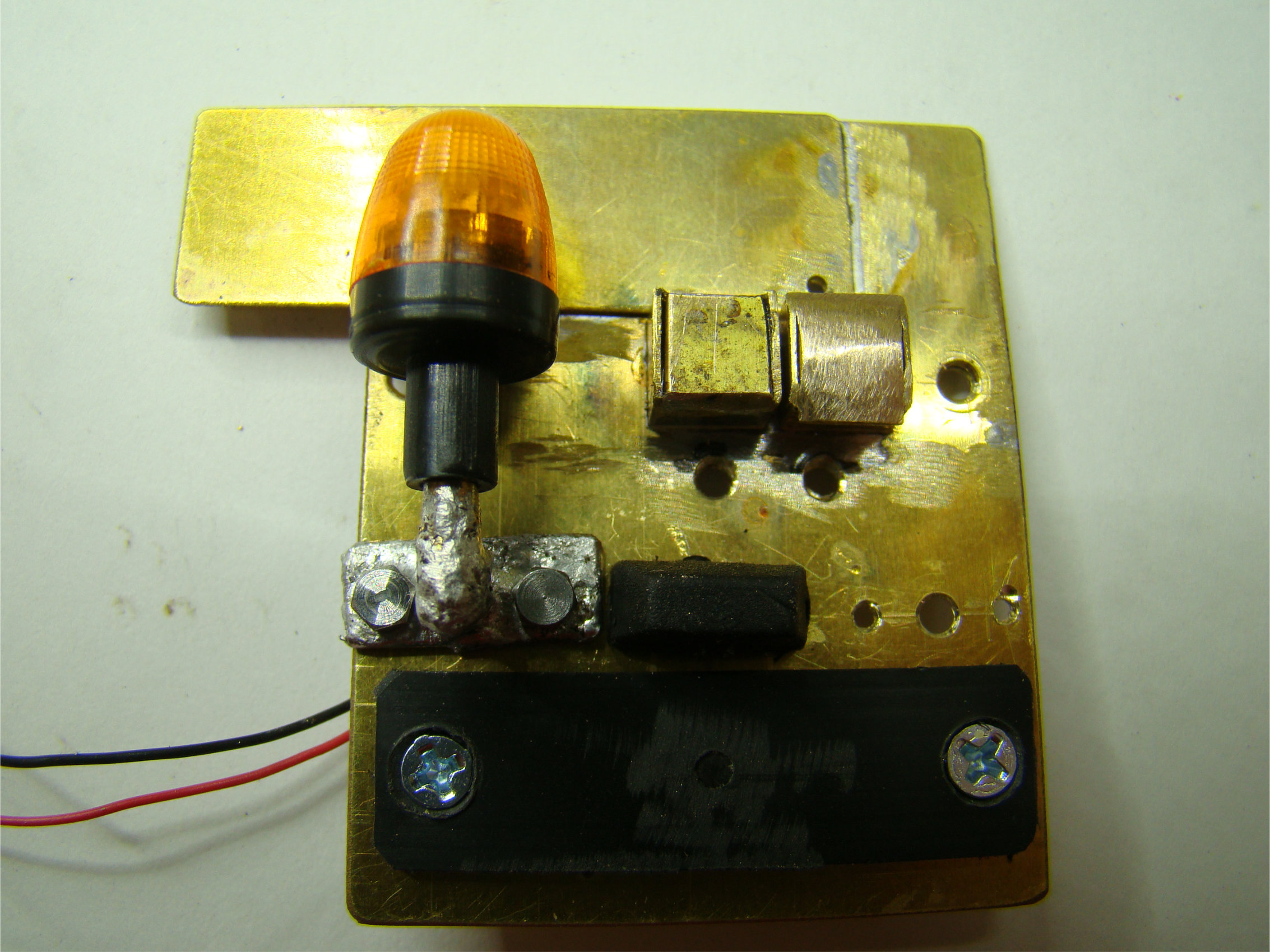

    ...de linkse plaat gereed...

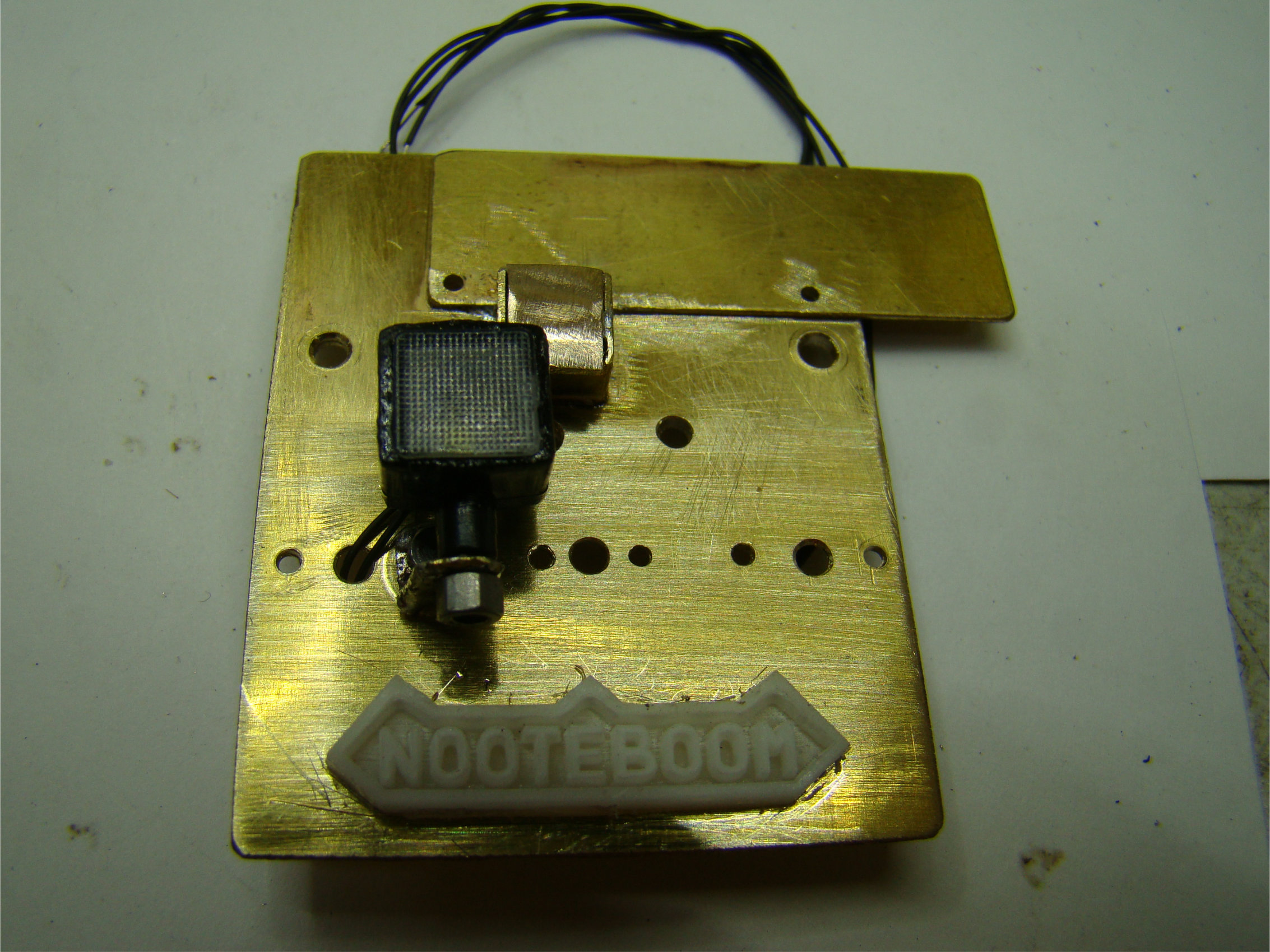

    ...en de rechtse...
    ...nog extra achteruit rij-lichten gemonteerd....

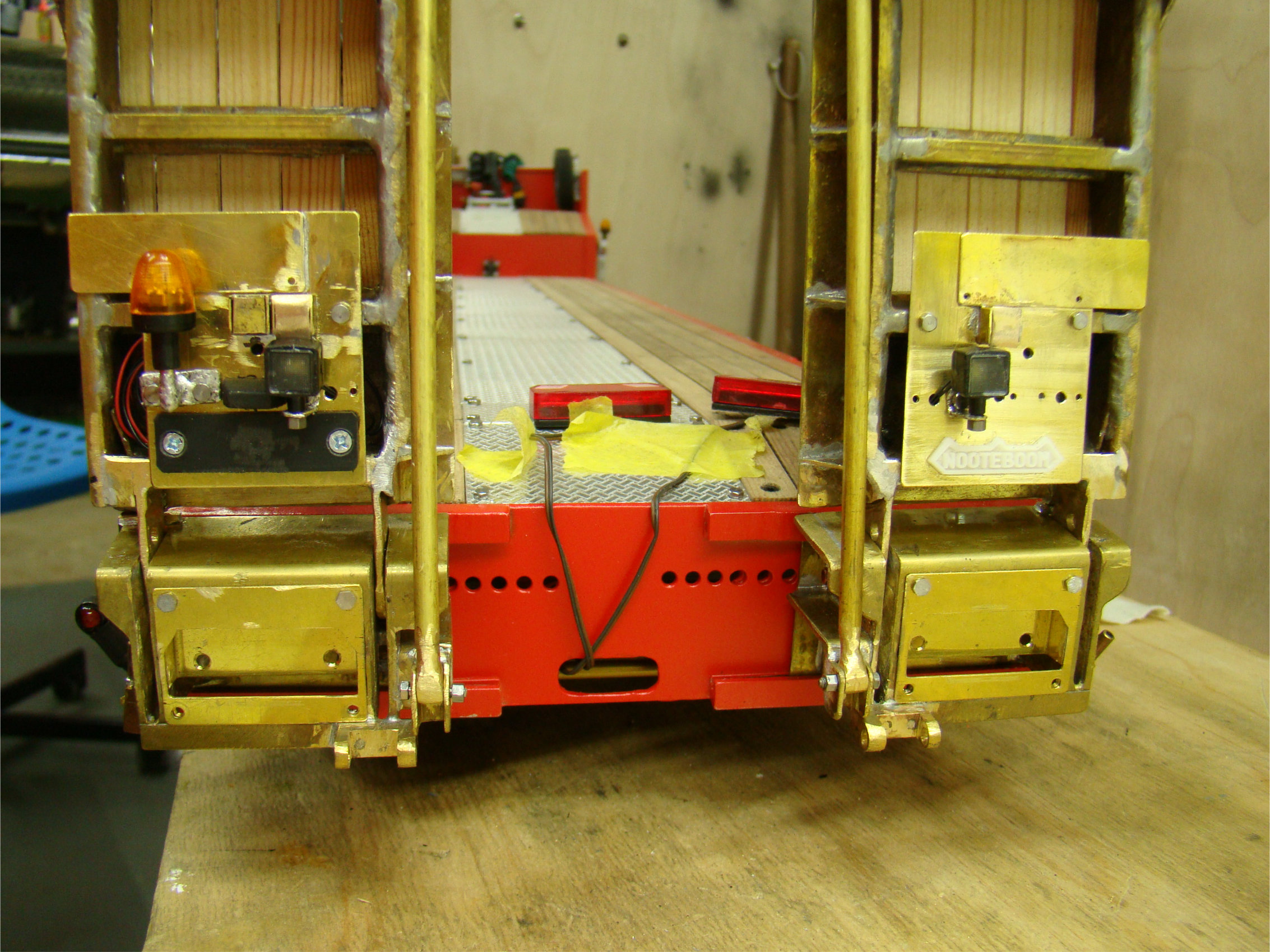

    ....en dan ziet het er zo uit...
    ....en van dichtbij....

    Groetjes, Charlotte.:bye:

    Marker, Rutger2012, VOLVO FH 16 750 en 7 anderen vinden dit leuk.
  2. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.148
    Locatie:
    HELLEVOETSLUIS
    Wat mooi om jouw vorderingen te lezen.
    Geen 3D printen, maar werken in metaal.
    Ik kan geen petje uitdelen en een stoomfluit wordt waarschijnlijk verkeerd begrepen.
    Als er vroeger een mooi schip in de Rotterdamse haven binnenliep, dan lieten vele stoomschepen uit respect/ontzag de stoomfluit horen.
    Groet, Henk.

    Laatst bewerkt: 19 okt 2020
    Helicor, VOLVO FH 16 750 en trialrolf vinden dit leuk.
  3. Herman Herrebout

    Herman Herrebout

    Lid geworden:
    20 jan 2019
    Berichten:
    186
    Locatie:
    Terneuzen
    Ziet er heel netjes uit mijn complimenten hiervoor.

  4. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.946
    Locatie:
    Haren (Ems) Deutschland
    Hallo Charlotte,

    Wederom weer een CAT petje voor jou bouwkunsten, TOP !
    Weer veel oog voor detail.

    P.H. CAT Petje.jpg

  5. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    904
    Locatie:
    Nijmegen
    Dank jullie wel allemaal ! :thumbsup::thumbsup::thumbsup:

    groetjes, Charlotte.:bye:

    VOLVO FH 16 750 vindt dit leuk.
  6. Marco_Polo

    Marco_Polo

    Lid geworden:
    20 aug 2010
    Berichten:
    390
    Locatie:
    Papendrecht
    Hallo Charlotte,
    Vanaf maart/april de berichtjes gelezen in je verslag...
    Echt uitmuntende vakkunde wat je wegzet.
    Nu vraag ik me af of het bij jou met de Kerst niet donker zou zijn, nu al je kerstverlichting ergens anders voor is gebruikt?
    Tenzij je je modellen in de huiskamer zet.
    Gekheid natuurlijk, hahaha...
    Nogmaals heel erg mooi!

  7. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    904
    Locatie:
    Nijmegen
    Hallo Marco,
    Dankjewel ! :thumbsup::thumbsup::thumbsup:
    Daar hoef je niet bang voor te zijn, deze kerstverlichting extra gekocht voor de modelbouw.;)

    Groetjes, Charlotte.:bye:

    Marco_Polo en arm1948 vinden dit leuk.
  8. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    904
    Locatie:
    Nijmegen
    Hallo Allemaal,
    ...weer iets verder...
    ..tegen een probleem aangelopen, maar intussen de oplossing gevonden en bijna klaar...
    ...zoals bij het origineel wil ik de opritten naar binnen kunnen schuiven, maar ook maximaal naar buiten zoals op de foto te zien is....
    ..probleem is hierbij dat de cylinder dus ingeschoven de opritten naar binnen trekt, en als je deze maat aanhoudt voor de cylinder,is de uitgeschoven lengte te kort om de opritten maximaal naar buiten te schuiven...
    ...dit heb ik opgelost door de cylinder langer te maken, en dan deels in de binnenkant van het linkse blok laat vallen....

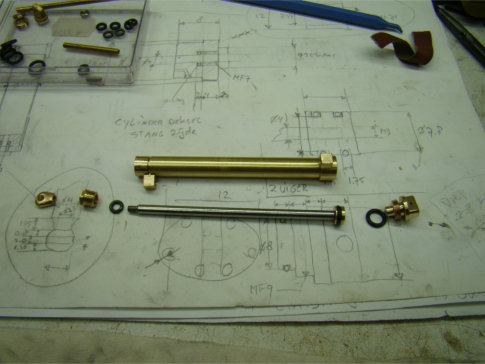

    ..de onderdelen gereed zover,zuigerstang is van zilverstaal 4mm ...
    ..bij de stangdoorvoer komt een o-ring die door het zeskant "moertje" aangedrukt wordt...
    ...aan de bodemzijde een vastgeschroefd deksel met het bevestigings-oog en een o-ring die in de groef komt voor de afdichting....
    ...op deze manier is de cylinder achteraf nog te openen voor onderhoud...
    ...cylinder in elkaar gezet, gereed om te solderen...
    ....met uitgeschoven stang...

    ..volgende stap is het maken van de aansluitingen voor de slangen en het geheel te solderen...:banana:

    Groetjes, Charlotte.:bye:

    ozy, Marker, Rakthi en 11 anderen vinden dit leuk.
  9. Leon1965

    Leon1965

    Lid geworden:
    21 jul 2019
    Berichten:
    652
    Locatie:
    Nieuwegein
    Wat een vakwerk... CHAPEAU!!! :wave

  10. marcelinets

    marcelinets

    Lid geworden:
    25 aug 2012
    Berichten:
    2.043
    Locatie:
    Rotterdam
    Ziet er weer netjes uit.

  11. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.946
    Locatie:
    Haren (Ems) Deutschland
    Hallo Charlotte,

    Het probleem weer mooi opgelost met de langere cilinder.

    Ik dacht dat ik alleen tegen problemen aanliep, maar en zijn er dus nog meer die problemen moeten oplossen.

    Weer een stukje modelbouw vakwerk van de bovenste plank.

    SMILEY APPLAUS.gif

    Het CAT petje gaat wederom jou kant op.
    P.H. CAT Petje.jpg

  12. Jan de Boeff

    Jan de Boeff

    Lid geworden:
    6 sep 2012
    Berichten:
    1.224
    Locatie:
    Rotterdam
    weer een prachtig stukje vakwerk Charlotte. :wave

  13. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    904
    Locatie:
    Nijmegen
    Dankjewel Allemaal voor de lof en likes ! :thumbsup::thumbsup::thumbsup::thumbsup::thumbsup:
    @ Pieter: Ja, ik loop ook wel eens tegen problemen aan ,deel van de oplossing is straks verder te zien met de inbouw van de cylinder.:rolleyes:
    Modelbouw is en blijft af en toe concessies doen, maar toch dicht bij het origineel blijven.;)

    Groetjes, Charlotte.:bye:
