Bouw Nooteboom 4-as semi dieplader

Hallo Luitjes,

....Weer een stapje verder gekomen....
...de eerste onderdelen gereed voor de oprit cylinders....
...de voet van de cylinders op maat gemaakt...
...de olie aansluitingen,de stang ogen en de bevestigingsbeugels gemaakt...
...bevestiging aan de opritten gemaakt,deze zijn iets verzonken....
..hier zijn de cylinders nog niet gesoldeerd maar in elkaar gezet om de juiste maat voor de bevestiging te maken....
...verzonken ....
...zodat het mooi onder het dichtgeklapte 2e deel van de oprit past....
...en dan ziet het er zo uit...
..close upje...

..volgende stap is de zuigers maken, en de aansluitingen voor de hydrauliek...:banana:

Groetjes, Charlotte.:bye:

Hallo Charlotte,

Weer een mooi stukje modelbouw techniek.
SMILEY APPLAUS.gif

Wederom gaat er een (CAT) petje voor jou af.
CAT PETJE.04.jpg

Hallo Allemaal,
...op de valreep van dit jaar nog de cylinders af kunnen maken...
...cylinders gesoldeerd.....
....de cylinders eerst getest met luchtdruk zoals bij de vorige cylinder gedaan is, daarna aangesloten op de extra aansluitingen op mijn graafmachine,en alle cylinders ook met oliedruk van 25 bar getest, alles goed verlopen....

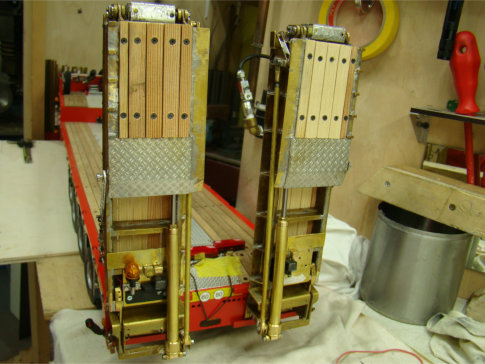

...montage van de cylinders voor het complete plaatje....

Ik wens iedereen prettige feestdagen, en een goed en vooral gezond begin van 2021 !!!. :bier: :beer: :banana:

Groetjes, Charlotte.:bye:

Ziet er netjes uit vakwerk. fijne feestdagen en een gezond 2021.

Hallo Charlotte,

Wat een aparte klassen modelbouw laat je hier zien, eigenlijk was dat wel te verwachten na de Cat 385 en de Cat truck, ik blijf dit volgen....succes met de bouw.

Fijne kerst en oud en nieuw, en een gezond 2021 gewenst.....:banana:

Groetjes Ron

Hallo Allemaal,
...De beste wensen allemaal !...
...voor de hefcylinder van de opritten een verdeelblok gemaakt...
...links en rechts van het blok zijn gescheiden,zodat de ene kant voor de uitgaande slag van de cylinders werkt, en de andere kant voor de ingaande slag...
....slangnippels gemonteerd...
...het hulpgat wordt afgedopt met een inbusstelschroef voorzien van locktite....
....en het blok is gereed voor gebruik....
....de opritten gedemonteerd,gelakt en weer gemonteerd....
...het hout is " verouderd "...
....panelen en stopcontacten een kleurtje gegeven,en kabel naar de stopcontacten en reflexie platen geplaatst....

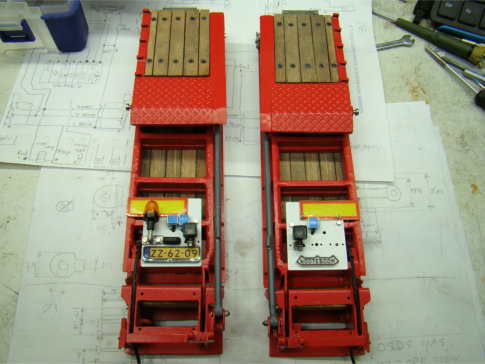

...alle verlichting en nummerbord ( fictief ) gemonteerd....
...en de panelen weer op de opritten gemonteerd....

Groetjes, Charlotte.:bye:

Dank je Rolf !:thumbsup:

...weer iets verder gekomen....

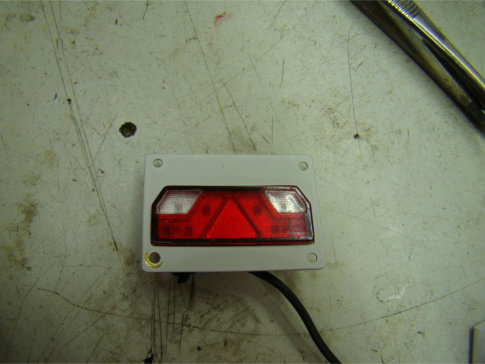

....achterlicht bevestigingsplaten wit gemaakt en achterlichten gemonteerd....
..aan de binnenzijde een trekontlasting gemaakt voor de stroomkabel....
....daarna de lichten gemonteerd in de oprit houders en gelijk ook de cylinders gemonteerd...

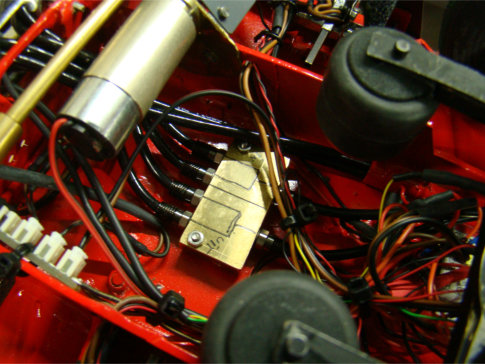

...daarna de elektrische aansluitingen gemaakt en de hydrauliek slangen gemonteerd op het verdeelblok...

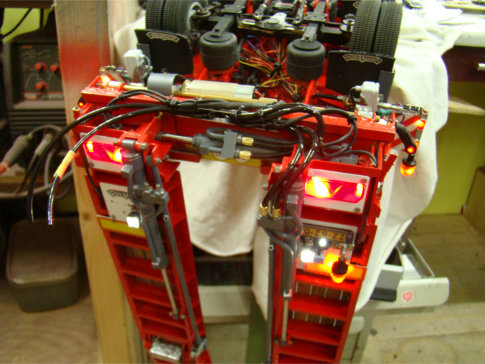

....daarna de verlichting getest,alles werkt zoals het bedoeld was...

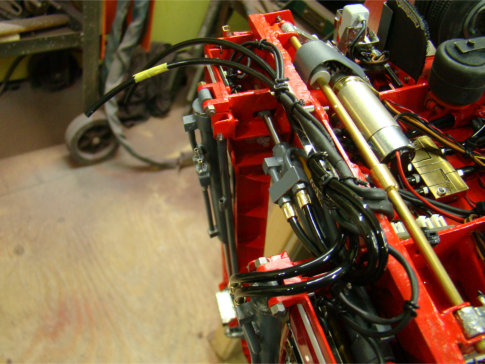

....alle bekabeling en slangen netjes opgebonden....

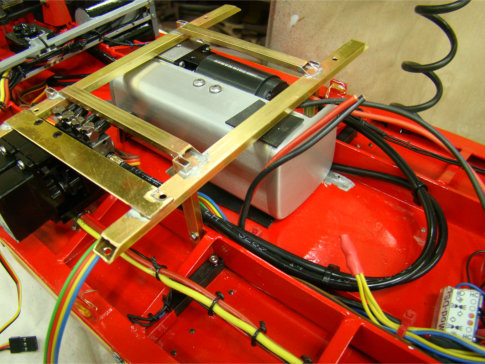

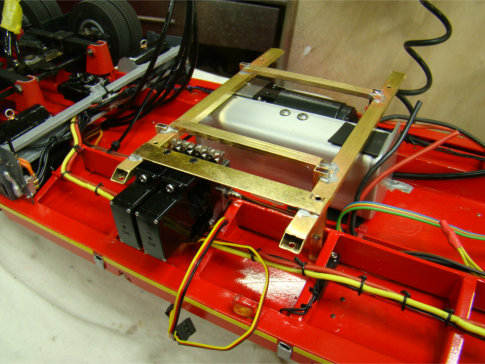

...daarna een frame gemaakt voor de hydrauliek pomp met tank te kunnen plaatsen...
...stuurventielblok voorzien van servo's en aansluitingen...
....en gemonteerd op het frame....
...daarna de slangen aangesloten en de hydrauliek getest met een voeding en een servo tester....


...op het filmpje is het testen te zien....
....de snelheid wordt straks afgesteld als de ventielen op de rc besturing aangesloten zijn....;)

groetjes, Charlotte . :bye:
