    ...weer iets verder ....
    ...uit plaat de buitenkant van de poten gebogen...
    ...daarna gaatjes geboord voor de bedrading door te voeren,en om motor vast te zetten,in de houder van de motor is schroefdraad M2 getapt....
    ...motortjes gemonteerd op de beugels,tussen koppeling en motorbeugels ringetjes geplaatst zodat bij druk op de spindel de koppeling tegen de beugel drukt, en niet het motortje met deze kracht belast wordt....
    ..poten en flensplaat uitgericht op de trailer en de flensplaten vast gesoldeerd....
    ....evn passen op de trailer....

    Groetjes, Charlotte.:bye:

    Catwoman, 26 nov 2019
    #22
    Tijs, luchard, Rakthi en 10 anderen vinden dit leuk.
  3. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.124
    Locatie:
    Lobith
    Inderdaard!

    Ik gebruik er verschillende.

    Zijn verkrijgbaar in verschillende combinatie/variaties...

    In bv m'n gravertje, met echte leadscrew.

    Onlangs 'ontdekt' zat ze er ook zijn met een inc/dec encodertje...

    CobaltBlue, 27 nov 2019
    #23
  4. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.435
    Locatie:
    Nijmegen
    Alle "leuk"aanklikkers bedankt ! :thumbsup::thumbsup::thumbsup:

    Groetjes , Charlotte:bye:

    Catwoman, 2 dec 2019
    #24
    Paul Siemons en CobaltBlue vinden dit leuk.
  5. Leon1965

    Leon1965

    Lid geworden:
    21 jul 2019
    Berichten:
    1.886
    Locatie:
    Utrecht
    Leon1965, 3 dec 2019
    #25
    Jan de Boeff, trialrolf, Catwoman en 1 andere persoon vinden dit leuk.
  6. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.435
    Locatie:
    Nijmegen
    Hallo Leon,
    Haha, ja is altijd goed .;) :thumbsup:

    Groetjes, Charlotte.:bye:

    Catwoman, 5 dec 2019
    #26
  7. Leon1965

    Leon1965

    Lid geworden:
    21 jul 2019
    Berichten:
    1.886
    Locatie:
    Utrecht
    ik kom ze wel langs brengen zodra mn truck klaar is :yes:

    De partnumbers en afbeelding zijn conform de 1:1 voor de rupsbanden...van de Cat website gehaald

    Leon1965, 5 dec 2019
    #27
  8. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.435
    Locatie:
    Nijmegen
    Hallo Allemaal,
    @leon, extra tracks komen altijd van pas ;)
    ...weer wat stapjes verder...
    ...de uitschuif poten gemaakt...
    ...de bevestiging voor de spindel gemaakt...

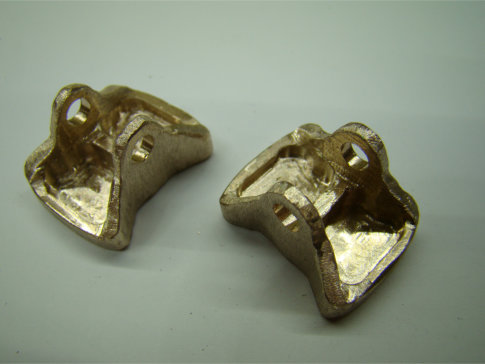

    ....daarna de onderzijde van de pootjes gemaakt voor opname van de schoenen....
    ...vastgesoldeerd en gaatjes geboord,aan de achterzijde schroefdraad gemaakt om de pen die de schoentjes met het pootje verbind vast te kunnen zetten...
    ..en gereed...

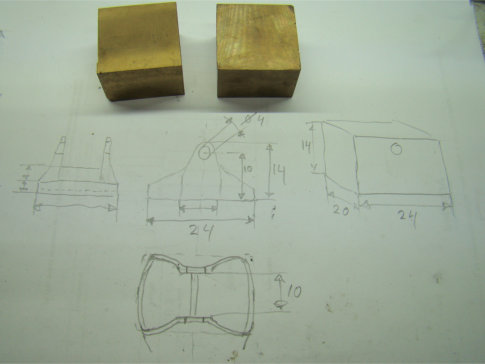

    ...tekening gemaakt van de schoentjes met het uitgangs- materiaal erbij...
    ...gaten geboord en op de juiste maat gefreesd....
    ...daarna zoveel mogelijk materiaal weggefreesd....
    ...daarna met de dremel het resterende materiaal weggeslepen,en verder afgewerkt...

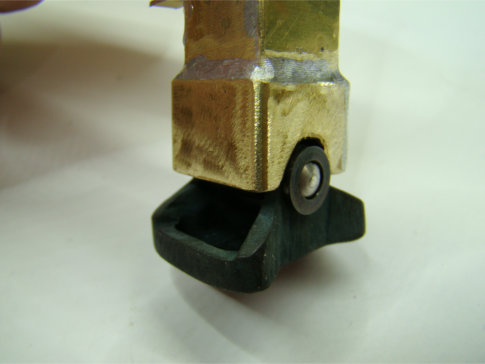

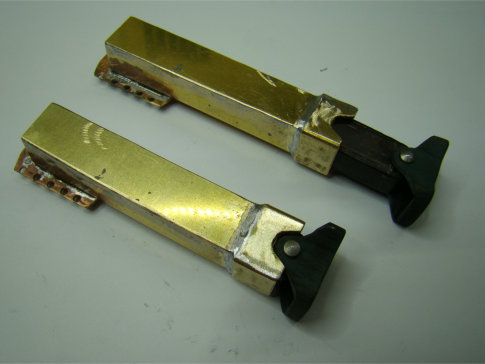

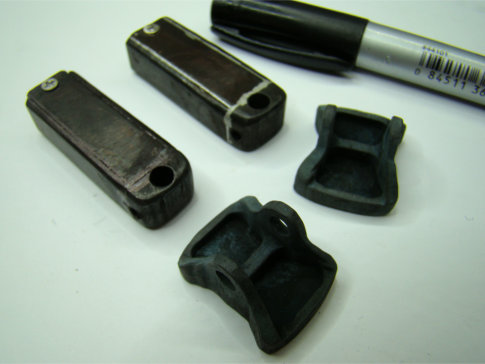

    ...daarna de pootjes en de schoentjes een nachtje in het brünierungsmittel ( van krick )gelegd,en na goed spoelen en drogen de soldeernaden met watervaste stift zwart gemaakt....

    groetjes, Charlotte.:bye:

    Catwoman, 10 dec 2019
    #28
    Tijs, ozy, bvdh en 9 anderen vinden dit leuk.
  9. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.435
    Locatie:
    Nijmegen
    Hallo Allemaal,
    bedankt voor de " likes ".:thumbsup:

    ...weer iets verder...

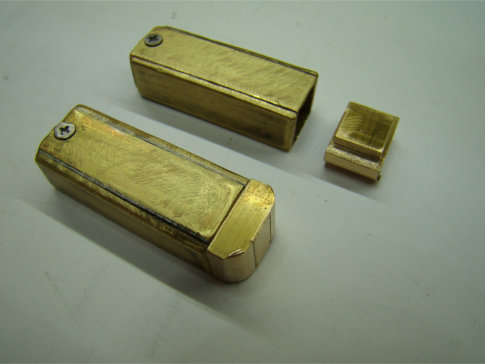

    ....steunen in elkaar gezet en de afdekplaat gesoldeerd,en de verdikking onderaan de steunen gemaakt...
    ....close-upje....

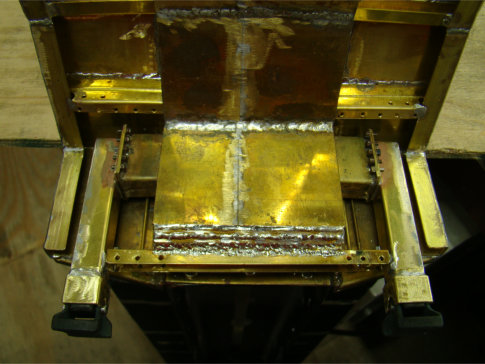

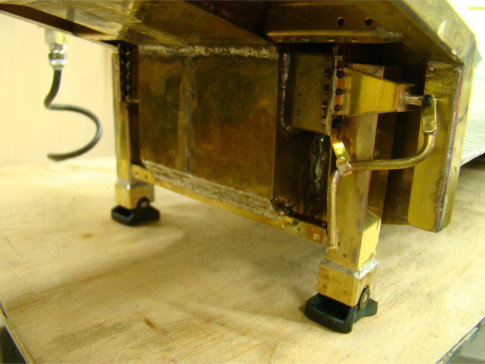

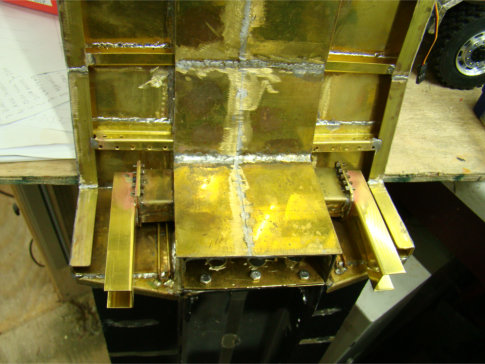

    ....steunen gemonteerd op de trailer,en de dwarsbalk tussen de steunen geplaatst en zwanenhals onderzijde afgewerkt...

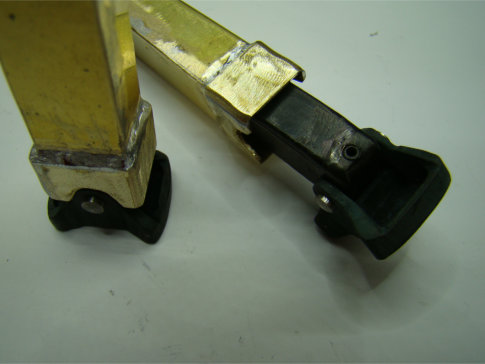

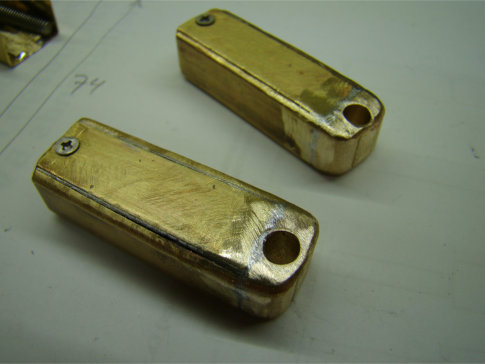

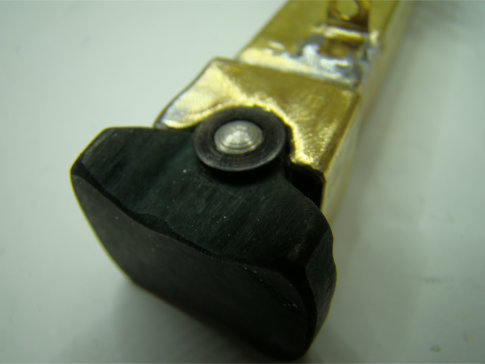

    ...de verdikkingsringen op de schoentjes gemaakt...

    .....volgende is de afdekplaatjes boven de motor maken en de slinger voor de poten in en uit te kunnen draaien aan de chauffeurszijde...

    Groetjes, Charlotte.:bye:

    Catwoman, 12 dec 2019
    #29
    Tijs, ozy, hobbyvanrobbie en 8 anderen vinden dit leuk.
  10. Fixit

    Fixit

    Lid geworden:
    9 nov 2014
    Berichten:
    210
    Locatie:
    Badhoevedorp
    En daar ging weer een toetsenbord aan diggelen dit is echt modelbouw van de hogere kategorie :wave

    Fixit, 13 dec 2019
    #30
  11. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.435
    Locatie:
    Nijmegen
    Alle leuk aanklikkers bedankt,:thumbsup:
    @Fixit,dankjewel, ik hoop dat je er nog meer hebt, komt nog heel veel moois....:thumbsup:;)

    ...weer klein stukje verder....

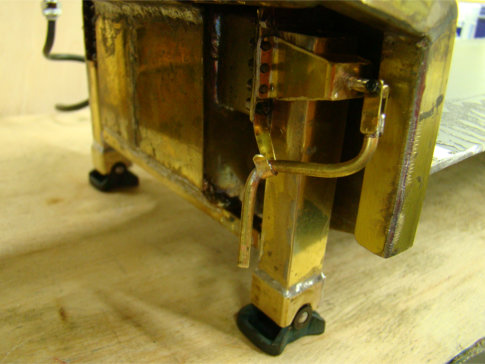

    ....zwengel mag niet ontbreken natuurlijk...
    ...en op de trailer....
    ...nog een foto...

    ...nu eerst verder met de wielophanging,vering aanpassen om een grotere wieluitslag te krijgen....

    Groetjes, Charlotte.:bye:

    Catwoman, 15 dec 2019
    #31
    Tijs, Erik H, ozy en 12 anderen vinden dit leuk.
  12. luchard

    luchard

    Lid geworden:
    8 jan 2015
    Berichten:
    765
    Locatie:
    dronten
    Hallo Charlotte,

    Weer prachtig gemaakt:worship::worship:

    luchard, 16 dec 2019
    #32
    VOLVO FH 16 750 vindt dit leuk.
  13. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.435
    Locatie:
    Nijmegen
    Luchard en alle leuk aanklikkers bedankt ! :thumbsup::thumbsup::thumbsup:

    Groetjes Charlotte.:bye:

    Catwoman, 17 dec 2019
    #33
    Mark300 vindt dit leuk.
  14. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.435
    Locatie:
    Nijmegen
    Hallo Luitjes,
    ...weer wat verder...
    ...ophanging/vering van de assen aangepakt,deze zaten op 3d geprint kunststof, waar bij de meesten wat materiaal weggenomen was om het passend op de assen te krijgen,en daardoor gescheurd of gebroken was....
    ...het eigenlijke veren komt van deze strips, die ik van een oud bandzaagblad heb gemaakt ( gehard en terugverend materiaal ),en er een bus op gesoldeerd heb voor de bevestiging....

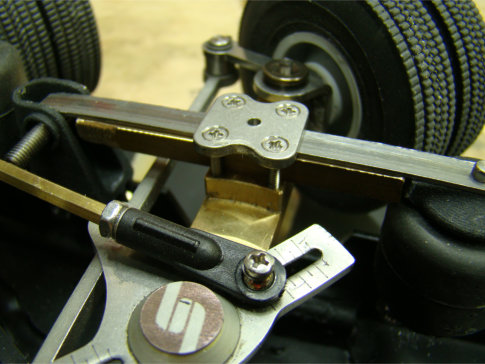

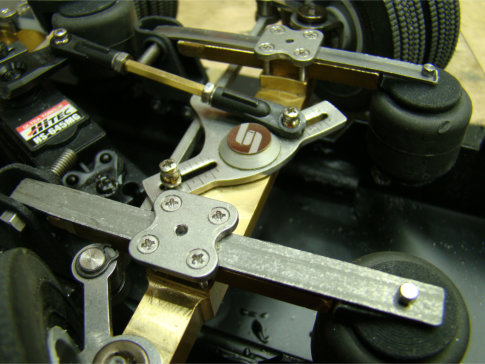

    ...hier zie je de bevestiging van de as op de nieuwe veer,het messing stukje eronder maakt het wat massiver om te zien, en zorgt voor opvulling bij de as-bevestigingsplaat ( plaatje met de 4 schroefjes )....
    ....rechts zie je de nieuwe ophanging, links de oude,bijkomend voordeel is dat de ophanging nu meer naar binnen staat, en de stuuruitslag groter kan worden......
    ....nog 3 assen te gaan, dus meer veerbladen maken.....
    ...na alle assen aangepast te hebben, komt het uitlijnen volgens het Akerman principe..
    ...omdat alle assen hun eigen "draaicirkel " maken moeten ze op elkaar afgetemd worden,anders gaat het wringen....
    ...hierbij plaats je een lijn loodrecht op de kingpin naar buiten toe,en met een verlenging van de as met een buis,bepaal je eerst met de achterste as in de maximale stuurstand het eerste punt op de lijn vanaf de kingpin, en plaats een merkteken....
    ...vervolgens ga je naar de tweede as van achterenuit gezien, en met de buis op de as, en de achterste as nog steeds op de maximale stuuruitslag, stel je deze tweede as zo af dat de buis op het eerder afgetekende punt uitkomt...
    ...vervolgens die je dit ook met de overgbleven assen....

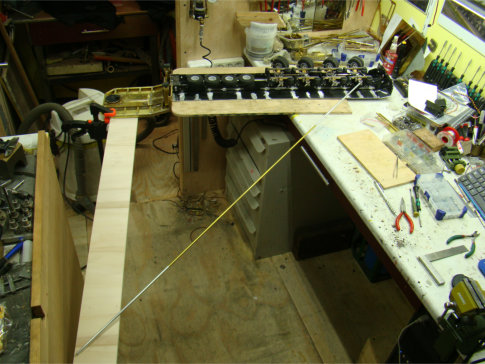

    ...vanuit de kingpin gezien naar onderen toe, is de linkse kant van het hout de lijn waar alle assen op uit moeten komen....
    ...de buis op de achterste as....
    ...het meetpunt aangetekend op het hout...
    ...tweede as afstellen....
    ....zo afstellen tot die komt op hetzelfde punt ....

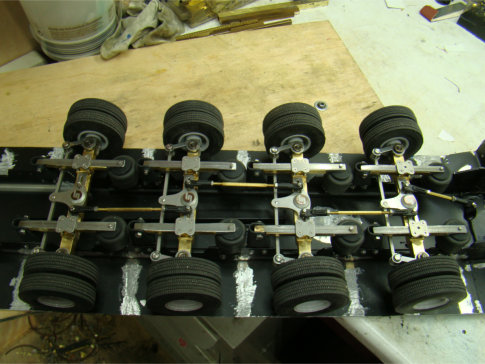

    ...alles afgesteld....
    ...steuntjes voor de servo....
    ...servo geplaatst...

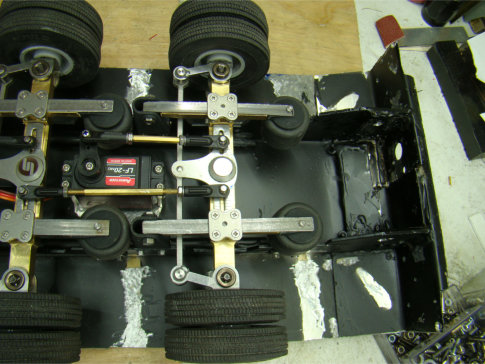

    ...door de servo tussen de assen te plaatsen,is er aan de achterzijde nog ruimte voor andere zaken in te bouwen.....

    Groetjes, Charlotte.:bye:

    Catwoman, 21 dec 2019
    #34
    Hofabooz, Tijs, bvdh en 13 anderen vinden dit leuk.
  15. Leon1965

    Leon1965

    Lid geworden:
    21 jul 2019
    Berichten:
    1.886
    Locatie:
    Utrecht
    Vakwerk !!! mooi Charlotte :worship::worship::worship:

    Leon1965, 21 dec 2019
    #35
  16. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.435
    Locatie:
    Nijmegen
    Dankjewel Leon,:thumbsup:
    Danjewel alle leuk aanklikkers.:thumbsup:

    Iedereen fijne kerstdagen, en een goede jaarwisseling gewenst,tot volgend jaar ! :beer:


    Groetjes, Charlotte.:bye:

    Catwoman, 24 dec 2019
    #36
    Bert V, trialrolf, Marco_Polo en 1 andere persoon vinden dit leuk.
  17. Kraanbouwer

    Kraanbouwer

    Lid geworden:
    8 jun 2009
    Berichten:
    732
    Locatie:
    Rotterdam
    Hallo Charlotte,

    Wordt weer een mooi trailertje! Was het niet beter geweest om de trailer compleet zelf te bouwen?
    Gezien er nu haast geen origineel stukje meer op zit? In ieder geval alvast een fijne jaarwisseling! en veel modelbouwplezier in 2020.

    Mvg. Mitchell

    Kraanbouwer, 29 dec 2019
    #37
  18. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.435
    Locatie:
    Nijmegen
    Dankjewel Mitchell,
    Ja misschien wel, alleen had ik dan de Schulz assen niet zo goedkoop gehad.:eek: :koud:
    ....nog wat verder gekomen....

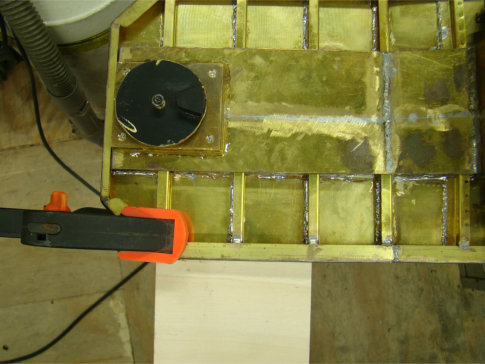

    ...nu de assen gereed zijn, verder met de zijkanten van de laadvloer...

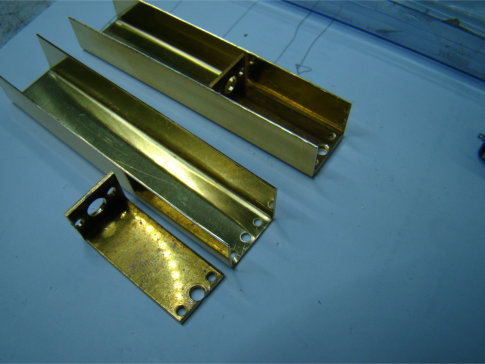

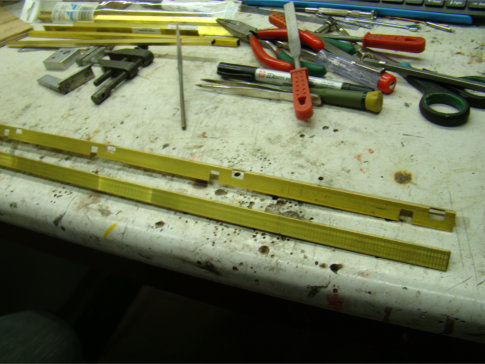

    ..aan de zijkant komt een u vormige balk, die ik samenstel uit twee hoekprofielen,waar eerst de gaten voor de kokers voor de verbredingssteunen en de pockets voor de bindogen in gemaakt zijn,op deze manier is dit amkkelijker te realiseren...

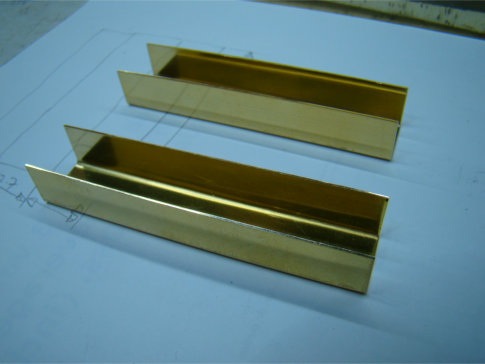

    ...de bovenste delen gereed....
    ...daarna ook de onderste delen gereed....

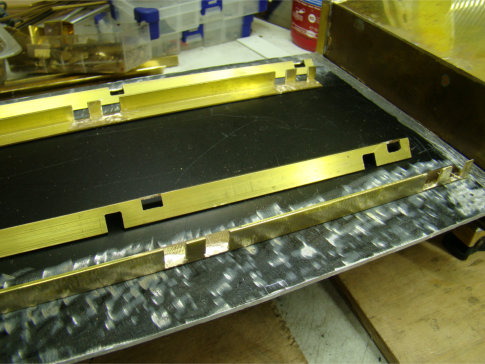

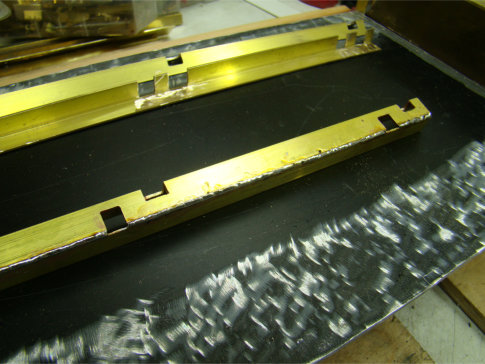

    ...en in elkaar gesoldeerd...
    ...even passen....

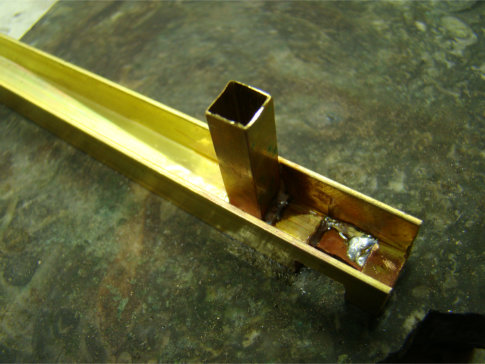

    ....daarna de kokers voor de verbredingssteunen op maat gemaakt...
    ...en deze op de juiste plaats vast gesoldeerd....

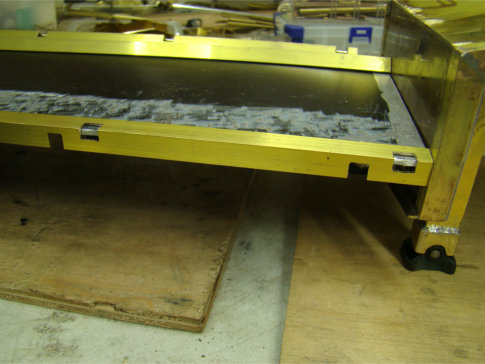

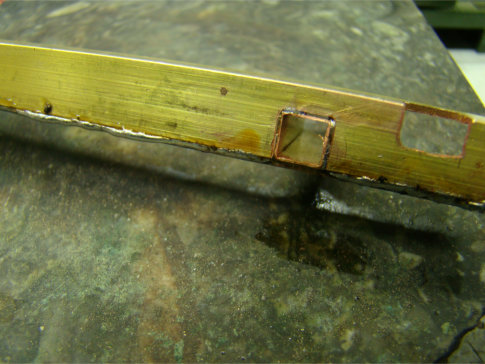

    ....aanblik vanaf de buitenzijde....

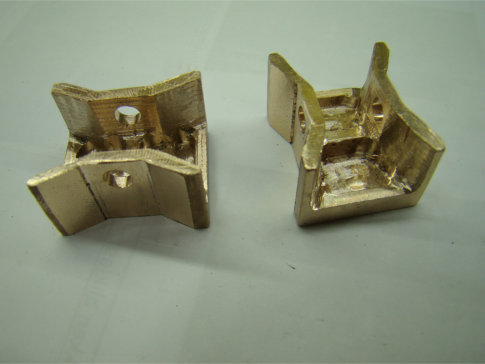

    ...daarna eerst een test model gemaakt voor de bindogen en de pocket...
    ...bindoog in de pocket...
    ...en eruit....

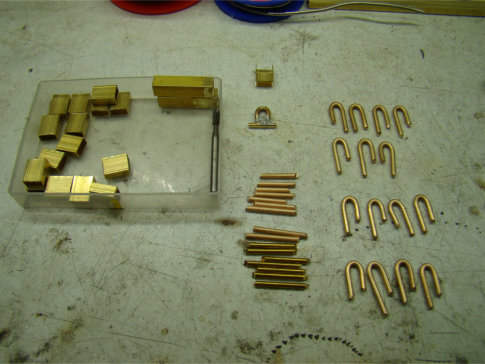

    ....test geslaagd, dus serie produktie....

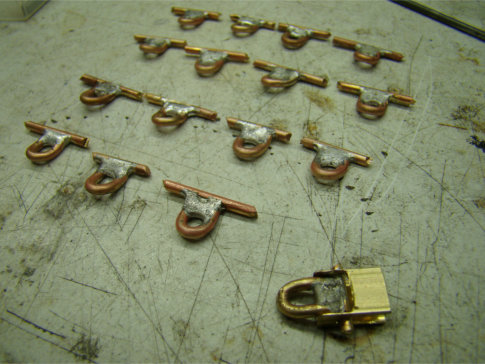

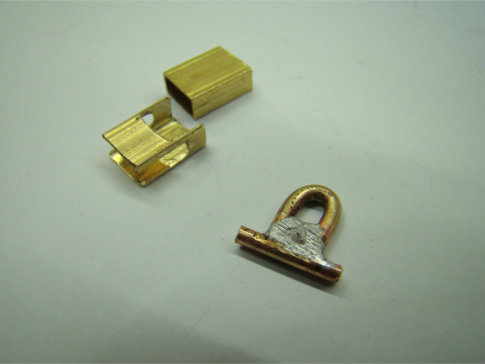

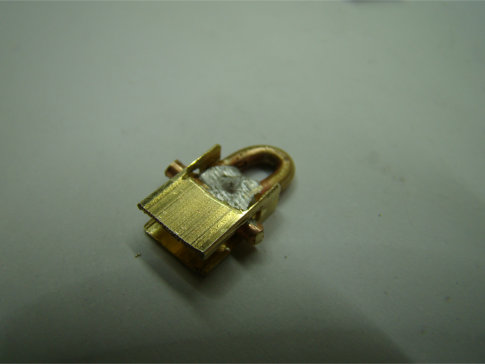

    ....bindogen in elkaar gesoldeerd.met zilvertin voor de hogere sterkte, en de hogere smelttemperatuur van het soldeer,zodat het bindoog niet losgaat tijdens het solderen van bindoog met pocket in de zij-balk.....

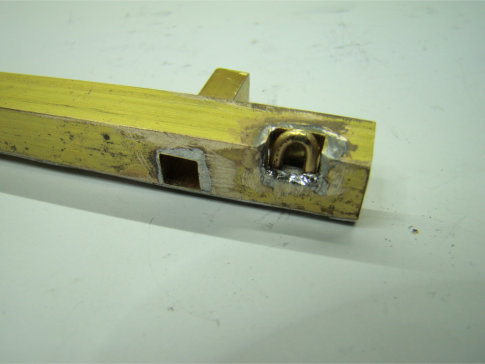

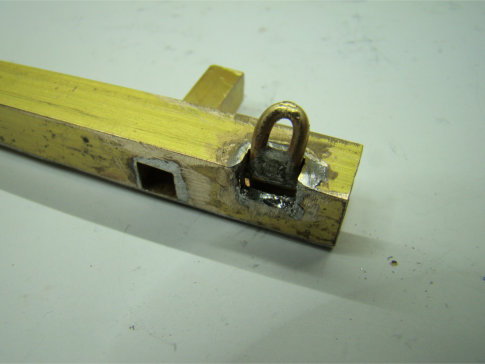

    ...eerste bindoog in de zijkant gesoldeerd,en zoals te zien is ;werkt perfect....

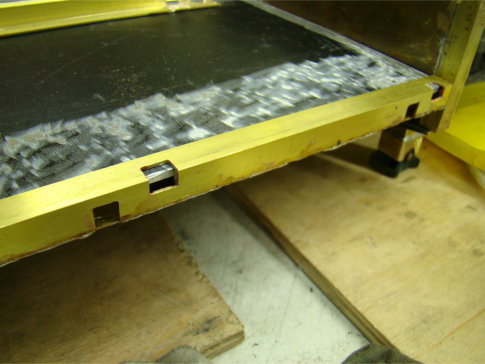

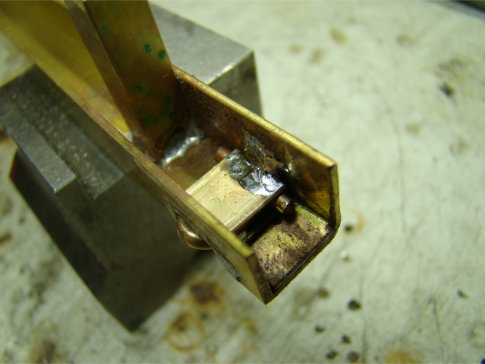

    ...blik aan de binnenzijde van de balk....

    Allemaal een fijne jaarwisseling, tot volgend jaar !

    Groetjes, Charlotte.:bye:

    Catwoman, 29 dec 2019
    #38
    John Vogelaar, Hofabooz, Tijs en 15 anderen vinden dit leuk.
  19. Leon1965

    Leon1965

    Lid geworden:
    21 jul 2019
    Berichten:
    1.886
    Locatie:
    Utrecht
    weer heel mooi!!!

    Leon1965, 29 dec 2019
    #39
  20. marcelinets

    marcelinets Guest

    Wat een modelbouw kunstenaar ben je toch Charlotte, Vind het knap dat je alles zo mooi kan maken.
    Een goede jaar - wisseling en een boeiend en gezond 2020

    marcelinets, 29 dec 2019
    #40
    Tijs vindt dit leuk.
