Bouw van stoomtram Backer & Rueb

Discussie in 'Stoom techniek' gestart door R Groen, 30 dec 2020.

  1. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.217
    Locatie:
    Elburg
    Jeroen,

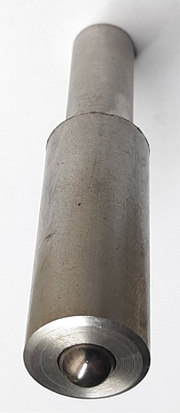

    Dit ponsje is om nep klinknagels in de beplating te maken, gelukkig hoeven het niet echte kleine klinknageltjes te worden (wat een gepiel).
    Door dit ponsje maak je in de beplating bolletjes zodat het op een klinknagel lijkt.
    Op het moment lijkt het nog helemaal nergens op maar dat komt wel.
    Groet, Ruud.

    JeroenDorr vindt dit leuk.
  2. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.587
    Locatie:
    noord-limburg
    Ponsen/stempelen

    Even een voorbeeld gemaakt.
    Nog geen persing gemaakt.
    upload_2021-1-6_20-49-49.png upload_2021-1-6_20-49-59.png upload_2021-1-6_20-50-7.png
    foto w.p. 1-2021

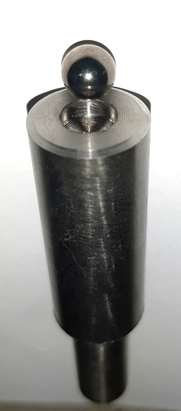

    Houder met passende boring voor kogeltje.
    De diepte naar believe.
    De uitsteek van het kogeltje bepaald de indruk.
    De vlakke kopse kant is tevens eindstop van de indruk.
    De boring waar de plaat ingedrukt gaat worden kan een bodemloos boorgat zijn.
    Links een vlakke plaat doorboort.
    Rechts een uitstekende stempel in een onderplaat.
    Dit geeft de mogelijkheid een reeks ponsen naast elkaar te maken.
    De boring is de plaatdikte (maal twee) groter dan de diameter van het uitstekende deel van het kogeltje.
    Deze stempel is bedoeld om een scherpe afdruk in de plaat achter te laten. Kan ook anders.
    Ik heb deze bolponsen als bestaande set gekocht/liggen in veel maten. Dus ze bestaan.

    Veel modelbouwplezier,
    Willum

    Laatst bewerkt: 7 jan 2021
    Jan Walpot en R Groen vinden dit leuk.
  3. Gea

    Gea

    Lid geworden:
    23 dec 2012
    Berichten:
    774
    Hard moet je niet drukken voor het persen van die klinknageltjes , dat gaat simpel met één vingertje
    aan de hendel van mijn freesmachine ! ( optimum BF20 )

    Dirk

    R Groen vindt dit leuk.
  4. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.587
    Locatie:
    noord-limburg
    Ponsen/stempelen

    Even een voorbeeld gemaakt.

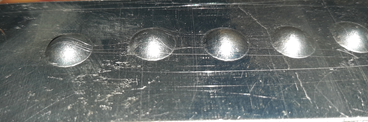

    Nog een persing gemaakt.

    upload_2021-1-6_21-45-12.png upload_2021-1-6_21-45-20.png
    foto w.p. 1-2021

    Super scherp afgetekend.
    Fluitje van een cent.
    Zoals Dirk schrijft,
    De indruk, het putje "de klinknagel" is zo klein dat het niet echt kracht kost.
    Hier een snel proefje met 1,5mm aluminium.
    Met elk ander metaal zal dit niet anders verlopen.

    Veel modelbouwplezier,
    Willum

    Laatst bewerkt: 6 jan 2021
    R Groen vindt dit leuk.
  5. Gea

    Gea

    Lid geworden:
    23 dec 2012
    Berichten:
    774
    De afmetingen - verhoudingen klopt hier niet, wat zou b.v.b. de diameter van de kogel moeten zijn
    om een 2mm imitatie klinknagel te persen in een plaat van 1 mm ?

    Potter vindt dit leuk.
  6. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.587
    Locatie:
    noord-limburg
    Ponsen/stempelen

    De afmetingen - verhoudingen klopt hier niet, wat zou b.v.b. de diameter van de kogel moeten zijn
    om een 2mm imitatie klinknagel te persen in een plaat van 1 mm ?

    De boring is de plaatdikte (maal twee) groter dan de diameter van het uitstekende deel van het kogeltje.
    Deze stempel is bedoeld om een scherpe afdruk in de plaat achter te laten. Kan ook anders.
    Ik heb deze bolponsen als bestaande set gekocht/liggen in veel maten. Dus ze bestaan.
    Veel modelbouwplezier,
    Willum


    Het ging voor mij er om het om mijn idee te verbeelden voor andere mensen.
    Het idee heeft geen maat. Het geponste voorbeeld mag je zien in jou maat.
    De radius van de bolling, de hoogte van de persing, dat kun je maken zo als je wil.

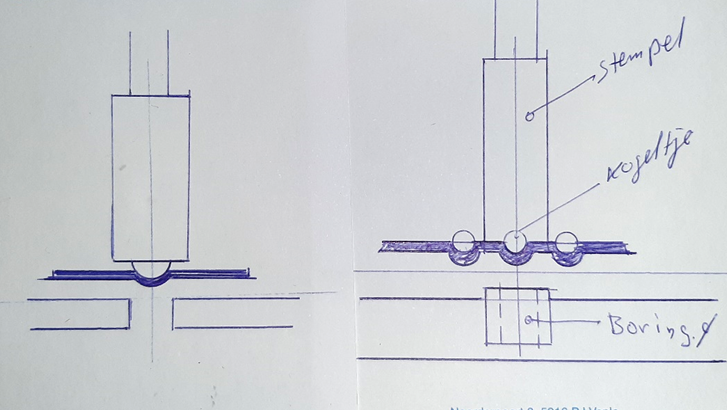

    upload_2021-1-7_19-9-4.png de gemaakte voorbeeld bolling
    upload_2021-1-7_19-9-16.png klinknageldoorsnede uit het boekje

    Lijken toch echt op elkaar?

    Veel modelbouwplezier,
    Willum

    Laatst bewerkt: 7 jan 2021
    Potter vindt dit leuk.
  7. Zeiler

    Zeiler

    Lid geworden:
    28 dec 2012
    Berichten:
    783
    Locatie:
    Hilversum
    Hoi Willum, heb je ook tips om de nagels op de locatie die je wil te ponsen? Ik kan me
    Voorstellen dat het uitlijnen een gedoe is?

  8. Gea

    Gea

    Lid geworden:
    23 dec 2012
    Berichten:
    774
    Ik teken met de computer een tekening waar de nagels moeten komen , dat druk ik af op zelfklevend papier en plak het op de plaat.
    Daarna is het een kwestie van juist op het kruisje of cirkeltje te mikken en te drukken met de pons.
    Dirk

    Zeiler vindt dit leuk.
  9. Zeiler

    Zeiler

    Lid geworden:
    28 dec 2012
    Berichten:
    783
    Locatie:
    Hilversum
    Hoi Gea, duidelijk. Dat moet te doen zijn!

  10. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.587
    Locatie:
    noord-limburg
    Hallo Crispijn

    Ja dat heb ik zeker.
    Onder mijn tandheugelpersje ligt een liniaal.

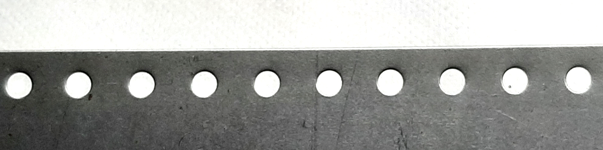

    Tegen deze liniaal schuif ik het plaatje 0,9 staal steeds eens pons verder.
    Hier zijn het geponste gaten, kan ook iedere andere vorm van indruk zijn.
    foto .p. 1-2021

    Er zijn meer wegen die naar Rome lijden.

    Laatst bewerkt: 7 jan 2021
    Zeiler vindt dit leuk.
  11. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.217
    Locatie:
    Elburg
    Omdat ik nog niet verder kan met mijn Hit & Miss (wacht op onderdelen) en ik van de week alvast een tooltje aan het maken was voor de klinknagel imitatie pons voor mij volgend project, nog maar een tooltje gemaakt.
    Ik had van Willum een aantal ponspennen gekregen maar die waren te hard om in model te draaien, dus toen heb ik mijn Dremel op de draaibank gemaakt en deze opmaat geslepen.
    Maar dat zat mij niet naar het zin dus vanmorgen wat anders bedacht.

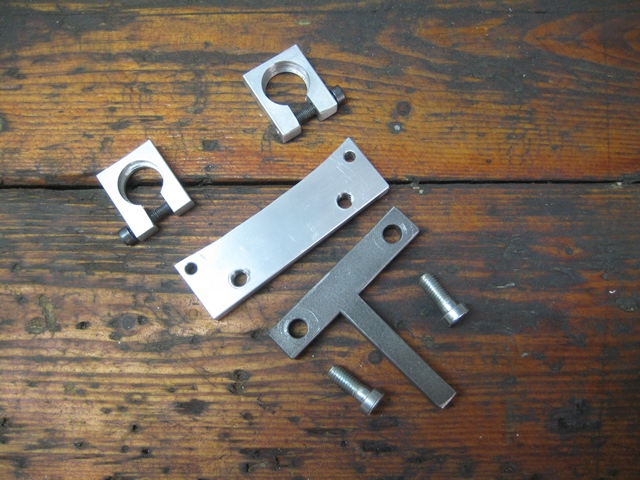

    Ik heb bij mij Dremel een flexibele slang met houder, nu heb ik aan die houder een tooltje gemaakt zodat hij in mijn beitelhouder past.

    IMG_6358 small.JPG IMG_6361 small.JPG
    IMG_6364 small.JPG IMG_6366 small.JPG

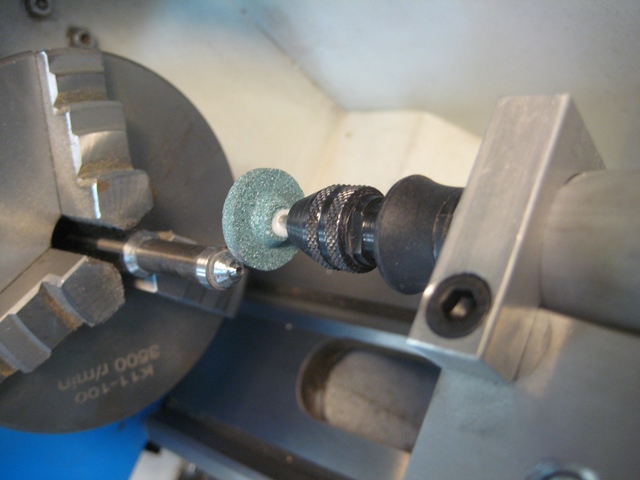

    Werkt perfect, niet de hele Dremel aan een steuntje maar alleen de flexibele houder (die veel kleiner is).
    Alles zit mooi star en kan hem nu overal naar toe bewegen.
    Ik heb hem zo dat hij aan de achterkant zit, want nu draaien ze tegengesteld (als ik de drieklauw de andere kant op laat lopen, goede opmerking van John).
    Groet,
    Ruud.

    Laatst bewerkt: 8 jan 2021
    EddyK, Potter en Zeiler vinden dit leuk.
  12. Fuel Monkey

    Fuel Monkey

    Lid geworden:
    6 jun 2010
    Berichten:
    2.215
    Locatie:
    Hoofddorp
    Als de drieklauw naar je toe draait en de Dremel van je af dan draaien ze niet tegengesteld maar met elkaar mee.
    De drieklauw zou dan van je af moeten draaien om te kunnen slijpen.
    Verder een hele mooie oplossing.:thumbsup:

    Grt John

    Potter en R Groen vinden dit leuk.
  13. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.217
    Locatie:
    Elburg
    Je hebt gelijk, ik moet de drieklauw de andere kant op laten lopen.
    Groet, Ruud.

    Potter vindt dit leuk.
  14. Stoompomp

    Stoompomp

    Lid geworden:
    22 jul 2017
    Berichten:
    4.539
    Locatie:
    HELLEVOETSLUIS
    Dat hoef ik dus niet te schrijven.

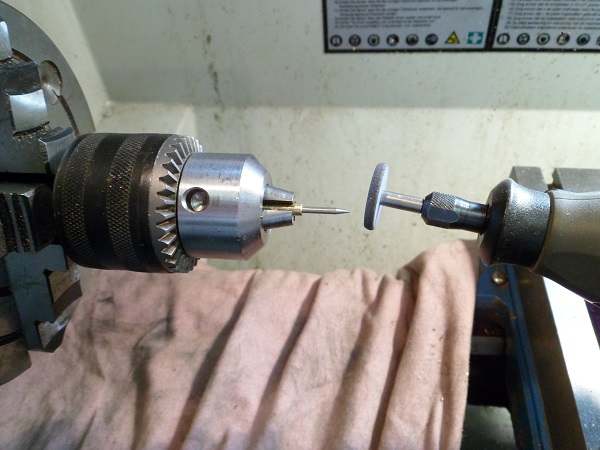

    Maar als je de pons mooi zonder slijpgroeven wilt hebben, dan raad ik je aan om de siliconen- polijstschijven van Proxxon, best. nr. 28 294 te gebruiken.
    Op de onder staande foto het maken van een plunjer ø3mm uit AISI 316, voor een afsluiter.
    De plunjer zit in een boorhouder uitgelijnd in de vierklauw, daar de drie klauw altijd een afwijking heeft.

    SAM_0685 verkleind..jpg

    Deze polijstschijfjes geven een supper glad oppervlak en breken niet als je per ongeluk tegen de punt stoot.
    Groet, Henk, die deze schijfjes ook gebruikt om overtollig zilversoldeer te verwijderen.

    Opm. Let goed op de poetslap om het bed te beschermen tegen slijtstof.

    Laatst bewerkt: 8 jan 2021
    Potter en R Groen vinden dit leuk.
  15. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.217
    Locatie:
    Elburg
    De kinknagel imitatie pers is gereed.
    Allemaal bedankt voor de adviezen, weer een ervaring in de modelbouw wereld opgedaan.
    De pers werkt naar behoren lijkt mij.
    Ik heb een proefstukje gedaan met 1mm koper, 0,5mm staal en 1mm staal.
    Op de foto is 1mm staal.
    De 3 bovenste persingen zijn de eerste, toen was het onderstuk nog te diep, ik heb dit aangepast en de 3 onderste zijn de laatste persingen.
    IMG_6369 small.JPG IMG_6370 small.JPG
    Het lijkt mij allemaal goed te zijn, graag jullie mening.
    Groet,
    Ruud.

    Potter vindt dit leuk.
  16. Stoompomp

    Stoompomp

    Lid geworden:
    22 jul 2017
    Berichten:
    4.539
    Locatie:
    HELLEVOETSLUIS
    Persoonlijk vind ik dit een mooi resultaat.
    Ik kan het niet beter, dus ik ga geen commentaar leveren.
    Daar jij zo werkelijks getrouw wilt bouwen, heb ik een afdruk van de DIN 660 bijgevoegd.
    De kophoogte is ca. 0,6 maal de steeldiameter.
    Succes, groet, Henk.


    Bijgevoegde bestanden:

    Potter vindt dit leuk.
  17. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.217
    Locatie:
    Elburg
    Leuke tabel Henk, ik heb alleen geen idee of de kop diameter klopt als je die zou omrekenen naar de schaal die ik bouw.
    Maat toch leuk om te weten.
    Groet,
    Ruud.

    Potter vindt dit leuk.
  18. Stoompomp

    Stoompomp

    Lid geworden:
    22 jul 2017
    Berichten:
    4.539
    Locatie:
    HELLEVOETSLUIS
    Ervan uitgaande, dat de klinkverbindingen zijn om constructie delen aan elkaar te zetten, die niet aan een kracht onderhevig zijn, kan je ervan uitgaan, dat er nagels 5 of 6mm gebruikt zijn.
    Waarschijnlijk gezien het tijdsvlak 1/4", 6,35mm.
    Helaas in dit geval is de DIN en afgeleide.
    Voor een inzicht over klink verbindingen, zie bijgaand. pdf.
    Groet, Henk.


    Bijgevoegde bestanden:

    R Groen vindt dit leuk.
  19. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.217
    Locatie:
    Elburg
    Uit verveling maar vast de lampen voor op de tram gemaakt.
    Ik wacht nog even op de juiste tekeningen voor de afmetingen van het trammetje en op onderdelen van de Hit & Miss.
    Maar gelukkig kon ik al wel wat maken, ze zijn best goed gelukt al zeg ik het zelf.
    IMG_6385 small.JPG IMG_6401 small.JPG
    Het solderen was nog wel een dingetje, had je het ene er mooi op flikkert het andere er weer af tijdens het solderen.
    Maar uiteindelijk wint de aanhouder....
    Groet, Ruud.

  20. Fuel Monkey

    Fuel Monkey

    Lid geworden:
    6 jun 2010
    Berichten:
    2.215
    Locatie:
    Hoofddorp
    Super mooi gemaakt, en ja dit vraagt erom om ze te laten branden:rolleyes:
    Een volgende keer misschien iets ernaast om de grootte aan te geven?
    Hoewel als ik kijk naar de schroeven in het blad had je wel een pincet nodig.

    Grt John

    R Groen vindt dit leuk.
