Bouwstrip: 1/6 M5A1 Stuart tank + Howitzer M1A1

Het ziet er al goed uit ,doe zo verder.



Dit vind ik echt een heel mooi verslag. Compliment! Zou er zomaar eens tankfanaat van kunnen worden



zeer mooi, je maakt er echt wel je werk van, om jaloers van te zijn ;-)



Gereedschapsbak

Bedankt mannen.



Ik had zin om nu iets anders te doen en daarom heb ik me eens op de achterkant van de Stuart toegelegd.
Meer bepaald de gereedschapsbak zou nu aan de beurt komen.


Terug enkele foto'tjes:

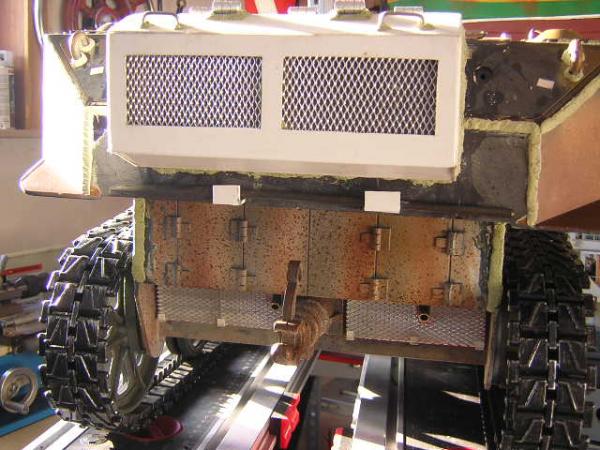

Om deze bak te maken heb ik 2mm dik styrene gebruikt.
Op een tank die later een kleine 20 kg zal gaan wegen zou styrene die minder dik is, te dun zijn uitgevallen zodat deze gereedsschapsbak minder sterk zou zijn. Nu mag er als het ware een olifant op gaan zitten (als het maar een kleintje is. )



De achterkant van de bak heb ik ook van inox roosters voorzien. Die zijn op hun beurt aan de binnenkant dan nog eens met een inox gaas afgeschermd.

Het enige wat ik nu nog moet doen aan deze bak is het aanbrengen van enkele sluitingen, handvaten, scharnieren... .


Dus... dit verslagje wordt nog maar eens vervolgd.



Droop



Beugels, scharnieren.

Hier ben ik nog vlug met een kleine update:

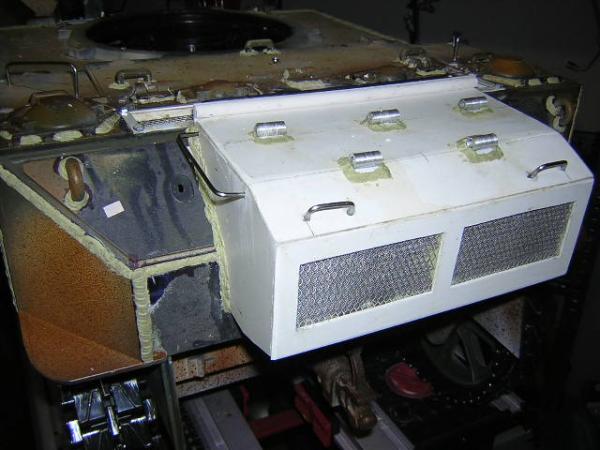

De scharnieren zijn uit een aluminium staaf gedraaid en dan op de gereedschapsbak geplaatst.
Met Milliput heb ik terug de lasnaden nagebootst.

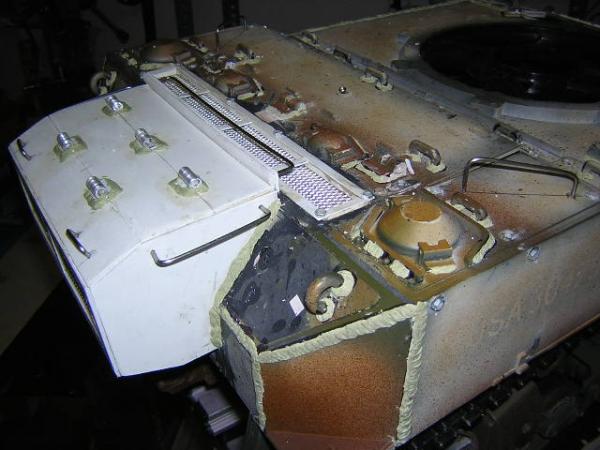

De beugels op de bak en op het motorcompartiment zijn inox exemplaren.
Jaja, de bemanning loopt hier wel een beetje naast hun schoenen.


Als het een beetje meezit dan kan ik morgen al aan de uitlaten beginnen.
Maar dat zien we dan wel weer.



Wordt vervolgd,




Droop



uitlaten

Nog geen enkele reactie? Raar... .
Enfin, ik hoop dat er nog genoeg interesse is in dit (ver)bouwverslag...


Ondertussen ga ik vrolijk verder met het vervolg:


Achteraan het chassis zaten nog 2 delen die als extra steun voor de skirts dienden.
Gezien die dingen nu geen enkele nut meer hebben moesten ze ook verdwijnen.

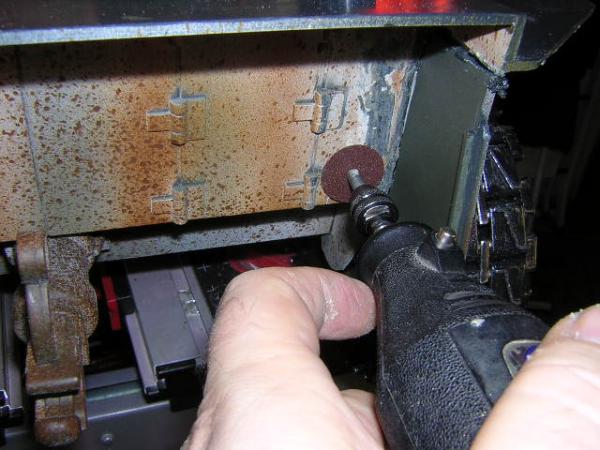

Met de Dremel kon ik die op een deftige manier van de rest van het chassis losmaken.

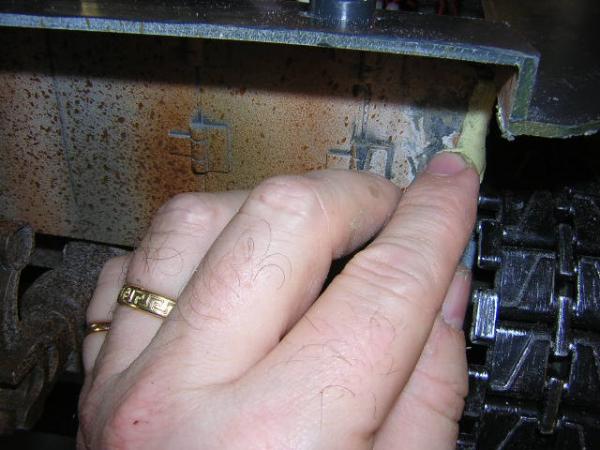

Nadat ik de zaagsneden had glad geschuurd kon ik opnieuw beginnen met het aanbrengen van de lasnaden.

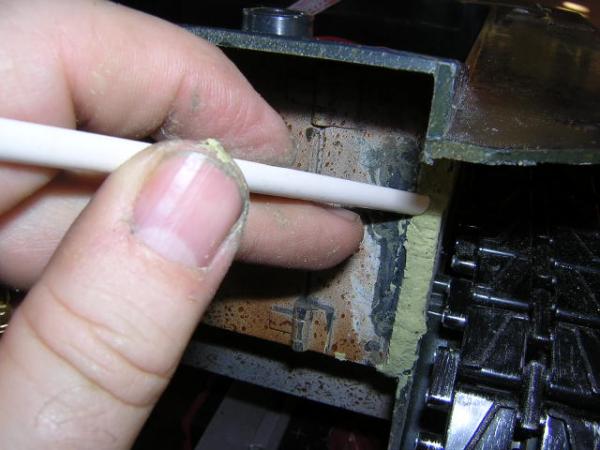

Met een halve maan profiel heb ik dan de lasnaden 'in model' gebracht.

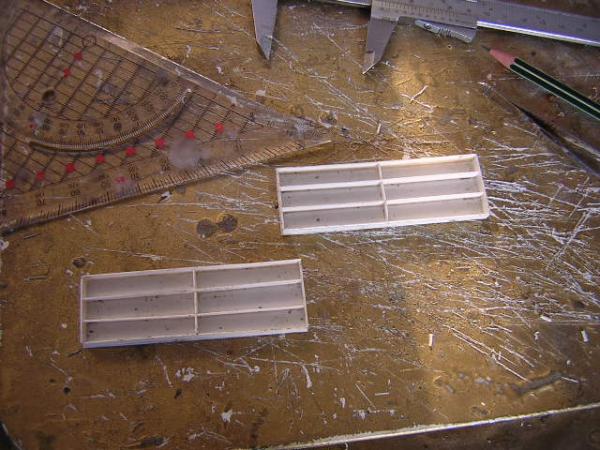

Uit 1mm dik styrene heb ik dan vervolgens de uitlaatbakken gemaakt.



De uitlaten op zich heb ik uit een messing tube gedraaid.



Vervolgens heb ik dan de uitlaten in de bakken gelijmd.

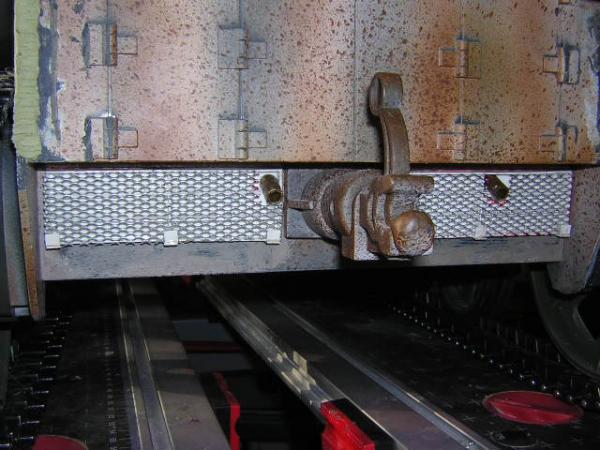

De voorkant werd afgewerkt met een metalen gaas.



En hier zien we alles in z'n geheel... .

Het model begint al stilletjesaan op een echte Stuart te lijken. :-D



Wordt vervolgd,



Droop



gewledige topic dit zit het met volle aandacht te volgen.
trouwens op marktplaats staat er nog zo een te koop een 1/6 stuart(voor link mail me, prijs was rond 250)
maar lang niet zo mooi als deze gaat worden.ga zo door met dit meesterwerk



Hartelijk dank voor de aanmoedigingen, Sproedel.

Ik heb de tank op marktplaats zien staan en zoals ik zie heeft de eigenaar al enige aanpassingen toegepast.
€ 250,00 is geen geld als je dan ziet dat er nog een figuur enz. worden bijgeleverd.
Moest ik nu niet aan mijn Stuart bezig zijn, dan was de marktplaats-tank zeker de mijne.
Misschien voelt er zich een andere Stuart-fan geroepen om dit model nog méér uit te breiden?



Droop



Hallo Droop,

Voel je niet ontmoedigd als er niet wordt gereageerd, ik denk dat er genoeg mensen je draadje "stom van verbazing" volgen!

Ik had de tank op Marktplaats ook al gezien. Met de prijs die jij hebt betaald in het achterhoofd, ging het toch wel erg kriebelen. Maar om nogmaals terug te komen op mijn opmerking: zou je een indicatie kunnen geven van hoe stevig dit model is?
Ik heb een site gevonden van iemand die er een benzinemotor en een zelfgebouwde overbrenging in heeft gebouwd. Hij had er zelfs een filmpje op staan, waarin hij met de tank over een ramp springt. Toch heb ik het idee dat de wielen/tracks dit niet heel lang vol gaan houden. Hoe denk jij hierover?



Haha waarom zou je met een tank, over een ramp gaan springen?
Plaats de link van die site, wil dat filmpje wel is zien!

Tim



Hallo Micropuller,


Hartelijk dank voor je reactie.

Wat de tank betreft kan ik zeggen dat die zeer stevig is gemaakt.
Neem nu het plastic: dit is 2,5 mm dik. Dus dit kan wel tegen een stootje.
Je moet weten dat dit model oorspronkelijk bedoelt was als kinderspeelgoed en de fabrikant heeft daar goed op ingespeeld door alles zeer solide te gaan maken.
In de loop der jaren zijn het nu de (rc) tankliefhebbers die deze tanks overal op de wereld gaan opkopen om daar zelf een echt schaalmodel te gaan van maken.

Ik betwijfel eerlijk gezegd of het onderstel wel geschikt is om met die tank over een ramp te springen. Daar is een tank niet voor gebouwd en daar zijn andere voertuigen voor gemaakt.
Maar als je de tank normaal gebruikt, kan die wel wat hebben hoor.
Ik heb op een Amerikaans forum een reactie gekregen van iemand die z'n Stuart heeft laten vallen (!) en die daarna doodleuk verder reed alsof er niets aan de hand was. Dus, dit getuigt tot van enige stevigheid, niet?

Het enige nadeel wat de wielen betreft is het feit dat ze op plastic assen draaien. Dit kan later waarschijnlijk wel wat gaan uitslijten.
Je kan dit euvel wel voorkomen door elk wiel en as goed in te vetten.
Ik ga dat (later) oplossen door de wielen van kogellagers of bronzen bussen te voorzien.

Als je het filmpje bekijkt wat ik vooraan dit verslag heb geplaatst (_aE71rmON-Q[/media] dus), dan zie je wat een mogelijkheden men met dit model heeft.





Droop



big scale rc tanks, tank gearbox and transmission plans by iliya cerjak
RC tank Stuart project



En waarom ik ermee wil springen? Zie het filmpje wat ik plaatste over Orange Blossom Special



Haha, het ziet er wel grappig uit vind dit persoonelijk alleen geen tank meer maar een racemonster ofzo!

Tim



De achterste loopwielen zijn standaard van een spiraalveer voorzien maar als ik dit filmpje bekijk dan hebben ze waarschijnlijk alle wielen aangepast.

Gekke jongens die Amerikanen.


Eventjes tussendoor nog eventjes dit:
Ik heb net bij Tank Toko de nodige geluids- en tankmodule besteld.
Dit wil zeggen dat de Stuart zal voorzien zijn van: geluid van piepende loopwielen (aangepast aan de snelheid van de rijdende tank), elec. motorgeluid van de toren, kanon- en machinegeweergeluid,
koud- én warmstartende motor, motorgeluid aangepast aan het toerental, de tankcommandant zal men horen bevelen geven via de boordradio, enz. enz. enz. Teveel om op te noemen.
Dus de elektronica die ik nu geplaatst heb gaat er terug uit.


Ik hou jullie verder op de hoogte.



Droop (die niét met zijn tank over een ramp gaat 'jumpen'. )



Hoewel ik als schepenliefhebber meer kon kwijlen bij je mooie scheepsmodellen vind ik dit toch ook wel een heel fraai project.

Ben heel benieuwd wat je er van gaat maken, gezien de ervaring komt het vast helemaal goed.

Succes, dit wordt een volgertje.

Gr robin



Wel Luc,prachtig wat je hier neerzet.

Ik zie dat je met veel plezier aan het bouwen ben.



Jawadde, Luc'ske, manneke,....

Zo'n schone bouw met bijhorend verslag. Zo ken ik u.

Ik kom geregeld eens piepen, maat.



@ Robin: hartelijk dank.


@ Luc & Dominiek'ske: Hey jongens, blij jullie hier in m'n hoekje te mogen ontmoeten.
Verwittig wel eventjes op voorhand de volgende keer dat jullie komen. Dan zet ik de koffie en de koekjes klaar. :-D:-D:-D


-----------------------------------------------------

Ik heb net bericht gekregen van Tank Toko dat mijn modules op weg zijn naar me. Dus hoop ik die nog deze week te ontvangen en met een beetje geluk kan ik die dan volgend weekend gaan inbouwen.

Nog eventjes geduld en dan gaan we hier zo weer verder, luitjes






Droop



Ik ga je nog wat waterachtig maken en verder op kosten jagen.
je verjaardag komt dichterbij ,dus dan heb je teug geld om te investeren.

Maxotronic - Modellbauzubehör

of boordkanon

http://www.maxotronic.at/2/images/galerie/bordkanone/01.php



Dat zijn knappe dingen, Luc maar een ietsje te modern voor de Stuart.
Ik speel al heel in de verte met het idee om het kanon van mijn model te voorzien van een Blank Firer van Armortek.

Ik denk dat het geluid van zo'n knallende (6mm?) losse flodder echt de max moet zijn!



Droop
