Bouwstrip: 1/6 M5A1 Stuart tank + Howitzer M1A1

Hey Luc,

Waarvoor dient die haagschaar?

Verder loopt alles weer op wieltjes zie ik. Mooi hoor!



Hoi MIchel,

Eerst en vooral moet je weten dat de Culling Hedgerow Cutter gemaakt werd van oude Duitse strandversperringen.
Deze haagschaar had tot nut om na D-Day met de tank door de dichte begroeiing (hagen )op het Normandische platteland te rijden.

Daar de Stuart gebruikt werd als infanterie-steun was het zeer interessant voor de Amerikaanse soldaat om de tank te volgen en zich zo een weg door deze hagen te banen.
De Stuart deed als het ware dienst als een reuze grasmachine.


Hier zien we een Stuart, uitgerust met een Cullin, zich met groot geweld door zo'n haag storten:


Foto: Carl Army



Nog een goeie kijk op de Cullin:


Foto: Battletanks.com
Deze Stuart heeft nog z'n side skirts.
Die werden meestal zeer vlug verwijdert omdat ze het onderhoud en de nodige reparaties aan de rupsen moeilijker maakten.




Droop



Ach zo. Bedankt voor de mooie toelichting

Veel plezier nog met je grasmachine



Hoi Luc,

Tot mijn verbazing las ik dat je overweegt een blank firer van Armortek in je Stuart te monteren. Als Armortek bouwer vrees ik dat ik je teleur moet stellen.
1) Armortek verkoopt de 6 schots 12 gauge blank firer alleen aan klanten die een daarvoor geschikte Armortek tank bezitten. Bovendien moet een speciale aangepaste loop worden gekocht die bestand is tegen de hoge druk die uit de firer komt.

2) De afmetingen en het gewicht van de firer zijn dusdanig dat deze niet in de turret van de Stuart past c.q. de turret en het bovendek overbelast. Het mechaniek van de firer lijkt op dat van een revolver, alleen vele malen groter. De cylinder heeft een diameter van ca. 20 cm. Het gewicht van de complete unit (cylinder, aandrijfmotor en afvoerkanalen) bedraagt zo'n 8 kg.

3) De blanks zijn geen 6 mm knalpatronen maar 12 gauge blanks. De diameter is vergelijkbaar met een hagelpatroon, alleen is de blank korter.

Sorry voor dit negatieve bericht.

Groetjes,
Ad



Hoi Ad,

Hartelijk dank voor je info.

Ik wist niet dat de blank firer zo impossant was. 8O
Nou ja, d'r is geen been aan gebroken en dan zal ik me maar braafjes bij m'n elektronische knallen houden.

Maar ik vraag me dan af welk vuursysteem men gebruikt _aE71rmON-Q[/media] de Stuart in het filmpje?? Ik ben er zeker van dat dit toch een 'losse flodder' is die men afvuurt.





Grtz. Droop



Modules

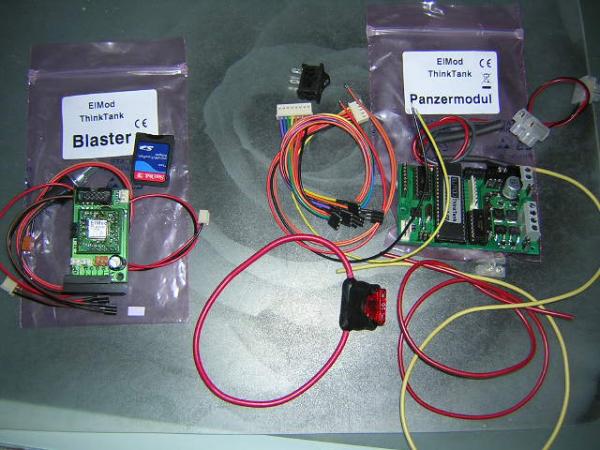

Hoi hoi hoi! Vandaag zijn de Blaster III en de Panzermodule gearriveerd.



Het volgend weekend ga ik dus de eerder geplaatste elektronica verwijderen en deze modules hun plaats in de Stuart geven.

Maar nu eerst op zoek naar een 8 ohm luidspreker.


Wordt (al gauw) vervolgd.



Droop



Als ik het me goed herinner zijn autoluidsprekers 8 ohm.



Bedankt Michel,

Ik ga de komende dagen eens een kijkje nemen in de Supra Bazar.
Misschien dat ik daar bij de autobenodigheden m'n gading vind.


Droop



Auto speakers zijn 4 Ohm, huiskamer speakers zijn wel 8 Ohm.
Wat ook kan 2 auto speakers in serie is dan ook 8 Ohm.



Oei, inderdaad 4 Ohm
Bedankt voor de rechtzetting sbk!

Het is dan ook al een hele tijd geleden dat ik auto speakers heb geplaatst...



HELP

Jongens, ik heb een probleem.
Ik doe waarschijnlijk iets fout maar ik weet niet wat.
Het zit 'm zo:

Ik heb de Tank Module aangesloten en met de rechter stick van de zender kan ik nu vooruit/ achteruit en links/rechts. Geen probleem.
Toen heb ik de Blaster III soundmodule op de tankmodule aangesloten en nu geeft de tank geen kik meer. D.w.z. dat de motoren niet meer draaien.
Geluid heb ik ook niet alhoewel ik de luidspreker aan de blaster heb aangesloten.
Koppel ik nu de blaster terug los van de tankmodule dan gaan de motoren terug draaien.

Kan er mij iemand helpen??


Alvast bedankt.


Droop



klinkt als sluiting waardoor de spanning compleet in elkaar zakt...

leg is een zekering van 5 ampere in de voeding van je geluidsmodule... dan weet je het snel genoeg.



Hoi Cheeta,

Hartelijk dank voor het meedenken maar ik heb de oplossing gevonden:

Ik moet éérst de motor via de zender opstarten en eens hij mooi stationair draait, dan pas kan ik de tank in beweging brengen.
't Is simpel als je het weet niet?



Droop



El Mod Soundcheck

Hallo,

De Panzermodule en de Blaster III zijn nu één geheel geworden en zorgen voor wat leven in de brouwerij.

In het onderstaande filmpje kunnen jullie de tests zien van de rupsen:
vooruit/ achteruit/ links/ rechts

Ook de geluiden staan op punt: koud opstarten en op toeren komen van de motoren, piepen van de rupsen, gunfire, mg.30, ontploffen van een doel, elektromotor van de toren (helaas op het filmpje niet goed waarneembaar), stilvallen van de motoren.


Veel kijkplezier.

Om het filmpje te bekijken ZcdZlct_aoY[/media] klikken aub.

Volgende stap is het plaatsen van de verlichting.


Wordt vervolgd,



Droop



Wat moeten de buren wel niet denken



Prachtig geluid

Tim



Helemaal super....Dat geluid van het opstarten vind ik echt killing. Persoonlijk zou ik op den duur wel een soort van getikt worden door het piepende assengeluid.

Zijn de geluiden afzonderlijk ook harder/zachter te zetten?



Hoi Luc,

Dit ziet er erg mooi uit en klinkt veelbelovend.
Het geluid van de ElMod kun je nog verder verbeteren.
Kies een grotere luidspreker. Ik weet niet uit mijn hoofd wat het uitgangsvermogen van de blaster is, maar een 4 of 5 inch speaker moet wel lukken.
Bouw de speaker in een eenvoudige box. Dit verbetert het volume en geeft meer lage tonen. De vorm en maatvoering van de box is minder belangrijk, maar elke box is beter dan geen box.
Succes met de verdere bouw.

Groetjes,
Ad

PS: mocht je nog tegen andere problemen met de ElMod en Blaster op lopen kijk dan eens hier, onder de rubriek Techniek. Battle Tanks Nederland • Forumoverzicht



Final test

@ Micropuller: gelukkig hebben we geen buren die nét naast ons wonen.


@ Tim: bedankt.

@ RCW: ik zou echt niet weten hoe ik de geluiden apart kan regelen.
Er is één volumeknop en die regelt alle geluiden in één keer.


@ Ad: Ik heb eens via de link een kijkje genomen en heb daar al nuttige informatie kunnen vandaan halen. Dank!!
Ik heb ook je raad opgevolgd en er een 2de (grotere) luidspreker bij aangesloten.


------------------------------------------------------

Ik heb deze namiddag nog wat zitten spelen met de Blaster III en heb nu m'n module geregeld zoals ze moét zijn. Dus, daar wordt niet meer aan geroerd.
Tevens is er een 2de luidspreker aangesloten.
Ik dien er wel bij te vermelden dat het geluid op de film niet overeen komt met de werkelijkheid. De geluiden zijn 'live' veel voller.

_6i1l6uxDRM[/media] klikken voor bijgewerkte video

Verloop van de video:

0:01 = Vuren en herladen van het 37 mm kanon.
0:24 = Vuren van .30 Browning M1919 machinegeweer.
0:24 = Starten van motoren.
0:39 = Vooruit rijden.
0:59 = Achteruit rijden.
1:09 = Elec. motor van koepel.
1:20 = Geweerschot.
1:28 = Stop motoren.


Foto: smugsmug.com



Droop



Laadbussen en schakelaars

Zo mensen, ik ben volop bezig met het maken van de verlichting.
Twee koplampen, twee achterlichten en een schijnwerper liggen nu op de bouwtafel.

Tussendoor heb ik toch eerst nog een kleine aanpassing aan de tankromp gemaakt.


Om het mezelf een beetje gemakkelijk te maken heb ik besloten om de 12v7Ah loodaccu bij het opladen, in de tank te laten zitten.

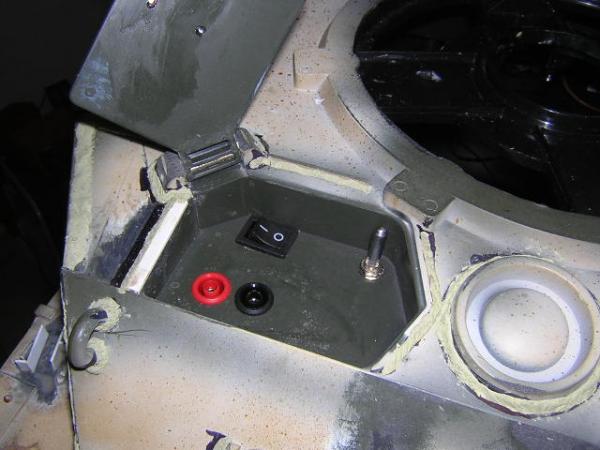

Daarom heb ik onder het rechterluik twee laadbussen gemonteerd zodat ik daar later de accu op de lader kan aansluiten. De rode bus voor de plus-pool en de zwarte voor de min. Lekker makkelijk, niet?

De zwarte schakelaar zal dan dienen om de tank aan en uit te zetten en de kleine metalen schakelaar zal ik naar alle waarschijnlijkheid gebruiken om de verlichting te bedienen. Het kan ook zijn dat ik dat via de zender zal doen, maar daar ben ik nu voorlopig nog niet aan uit gekomen.
In ieder geval, de schakelaar zit klaar.

En nu ga ik verder met de verlichting.
Foto's van dat gebeuren volgen uiteraard.


Tot later enne.... dit wordt dan nog maar eens vervolgd.




Droop
