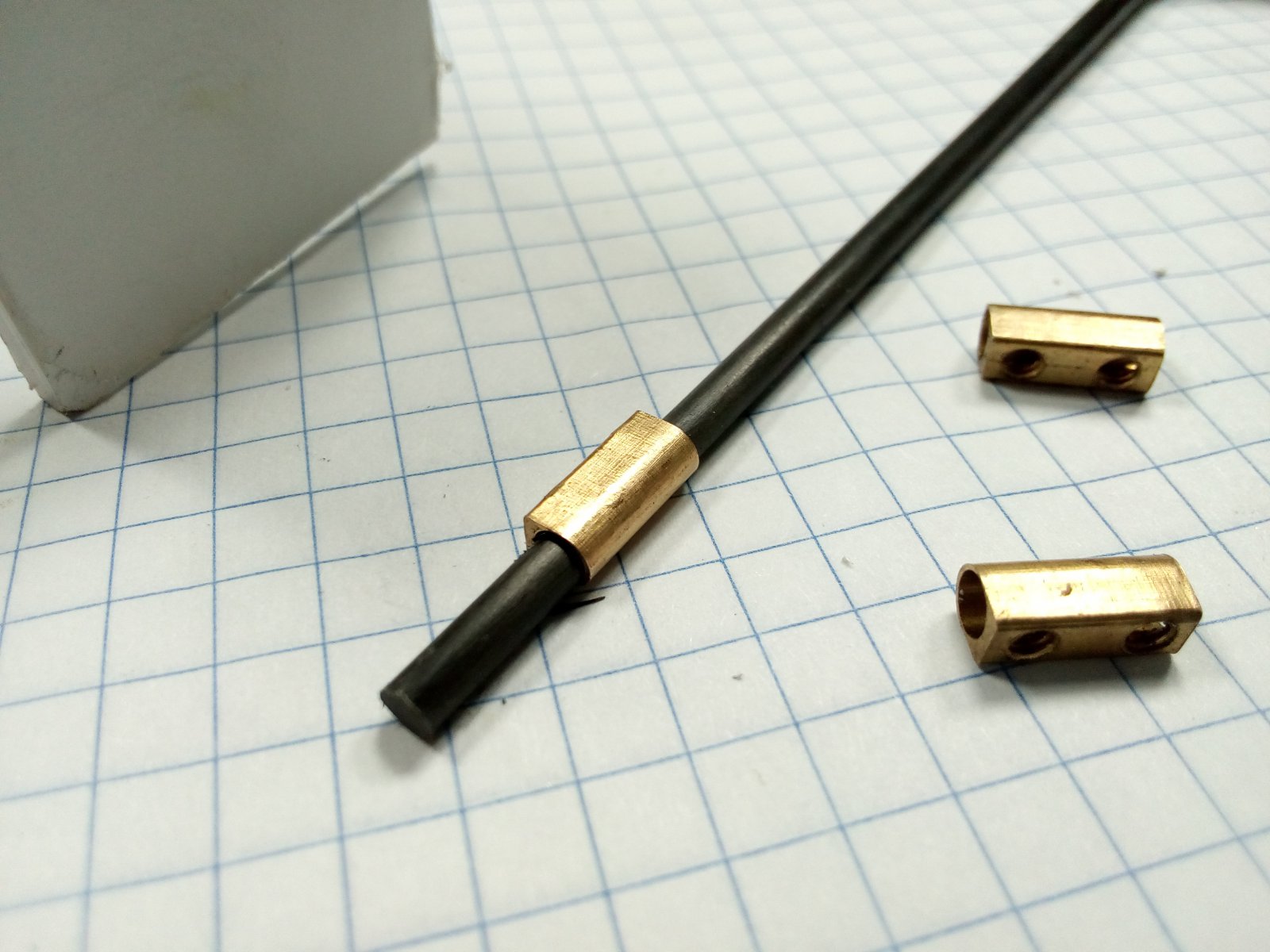

    Bevestiging voor de spatborden is ook geregeld.
    Mooi het binnenwerk van een kroonsteentje gebruiken!
    Het schuift mooi over een staafje heen, en aan spatbord bevestigd dmv 2 boudjes. ( kort en verzonken )


    ahop, hobbyvanrobbie, Loeana en 3 anderen vinden dit leuk.
  2. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith
    As-indeling is een feit!

    Het was ff dimdammen tussen, stuur-stuur-vast-vast-stuur en stuur-stuur-stuur-vast-vast.


    hobbyvanrobbie vindt dit leuk.
  3. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith
    Ik wacht nog op de M2-inbusboudjes van ome "Ali".


    hobbyvanrobbie en Tamaniac vinden dit leuk.
  4. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith

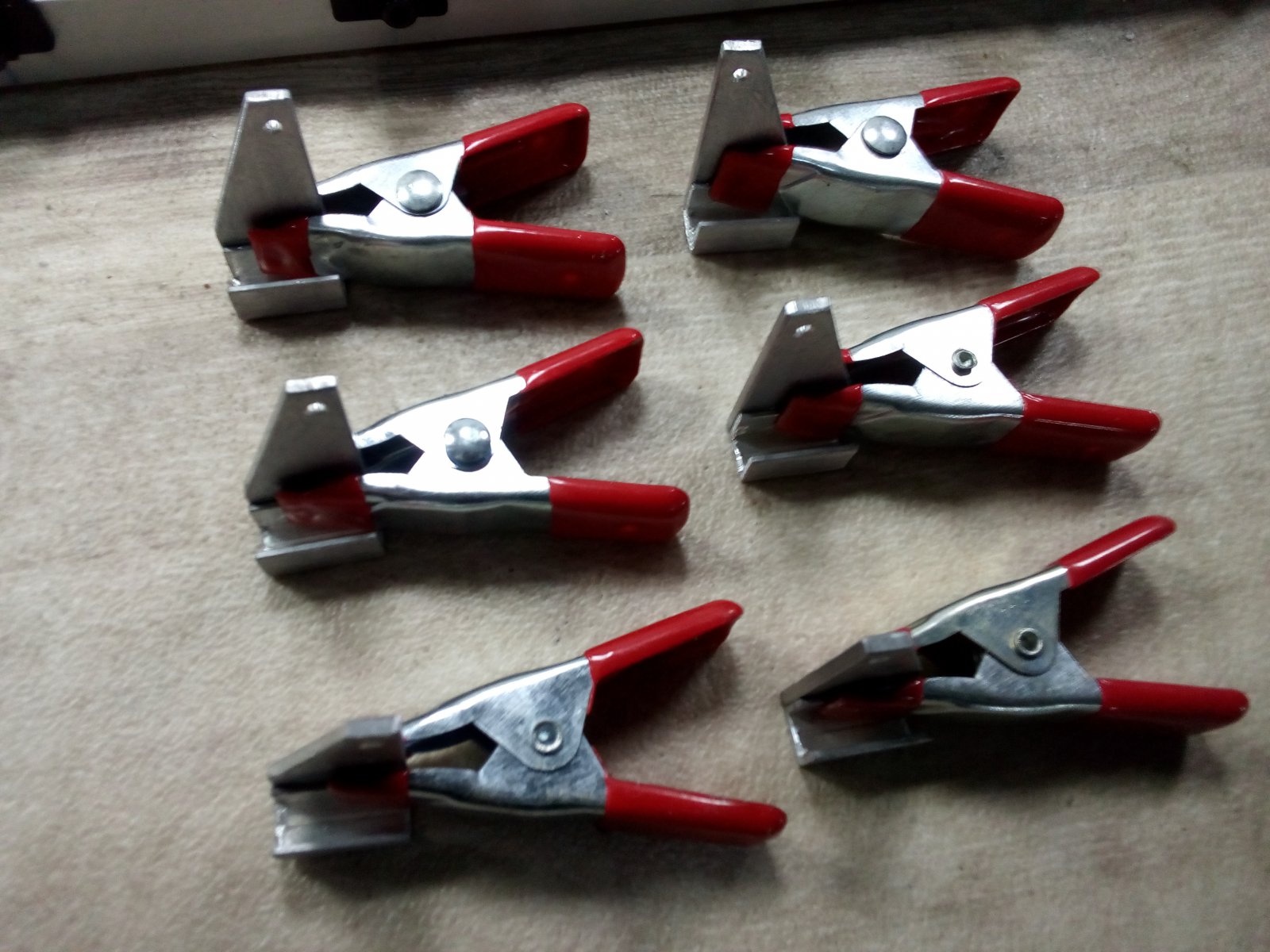

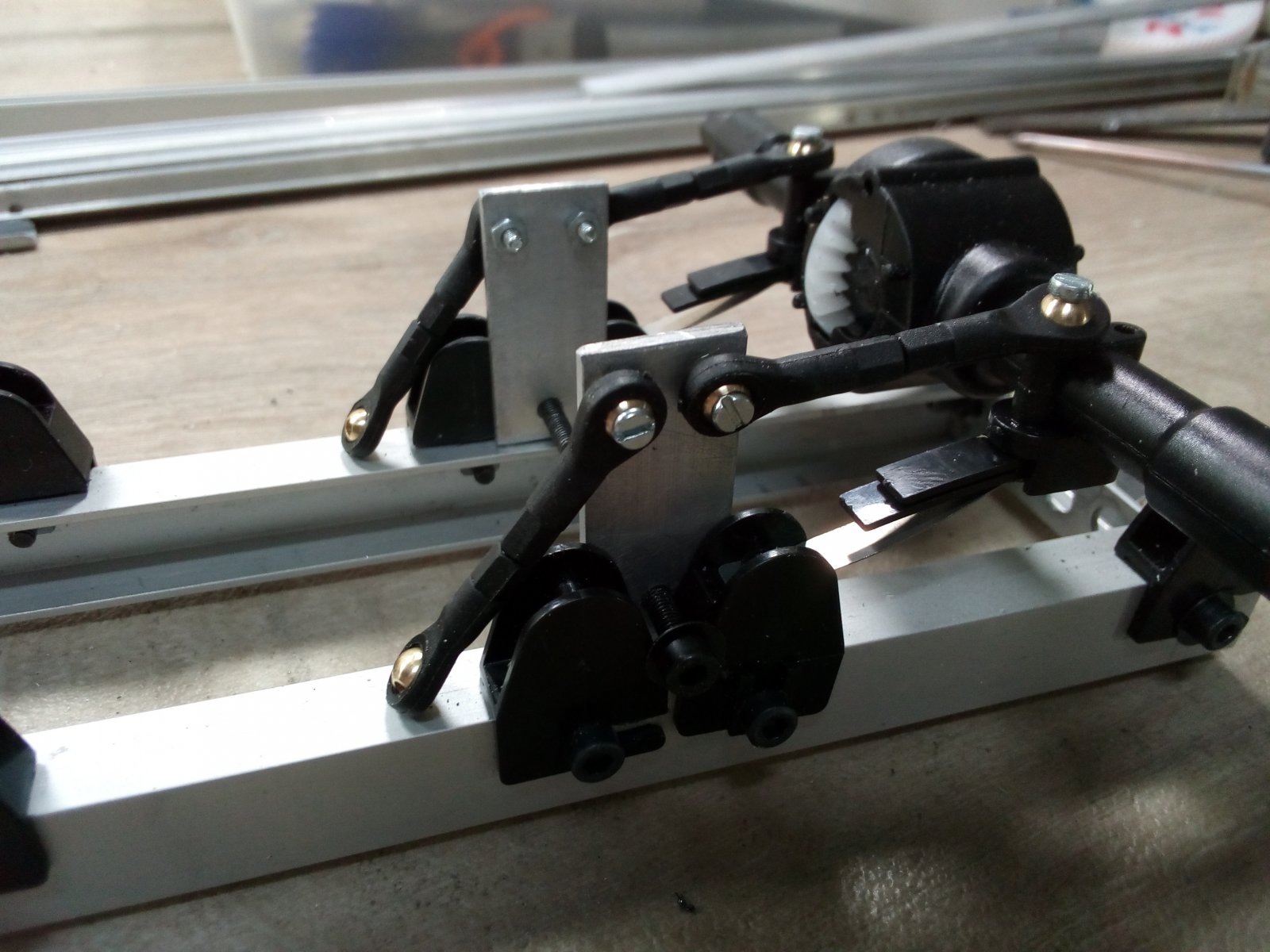

    De 2 vaste assen hebben 2 verticale 'steunen' ( PER 2 assen dus) vor de reactiestangen.
    De stuurassen krijgen elk 2 verticale steunen.


    De "platen" eerst klein voor boren.
    Vervolgens tijdelijk vastgelijmd om netjes door de u-profieltjes te kunnen boren.






    Boeltje 'doorgeboord' en weer losgehaald.
    De platen opgebvoord zodat M2 er netjes doorheen gaat.
    De u--profieltjes zover opgeboord dat M2 zich erin tapt.
    ( kan nog simpel naar boud plus moer worden veranderd uiteraard )

    Wel even de 'setjes' bij elkaar houden ivm minimaal verschil tussen de delen!


    bvdh vindt dit leuk.
  5. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith
    Jaja...

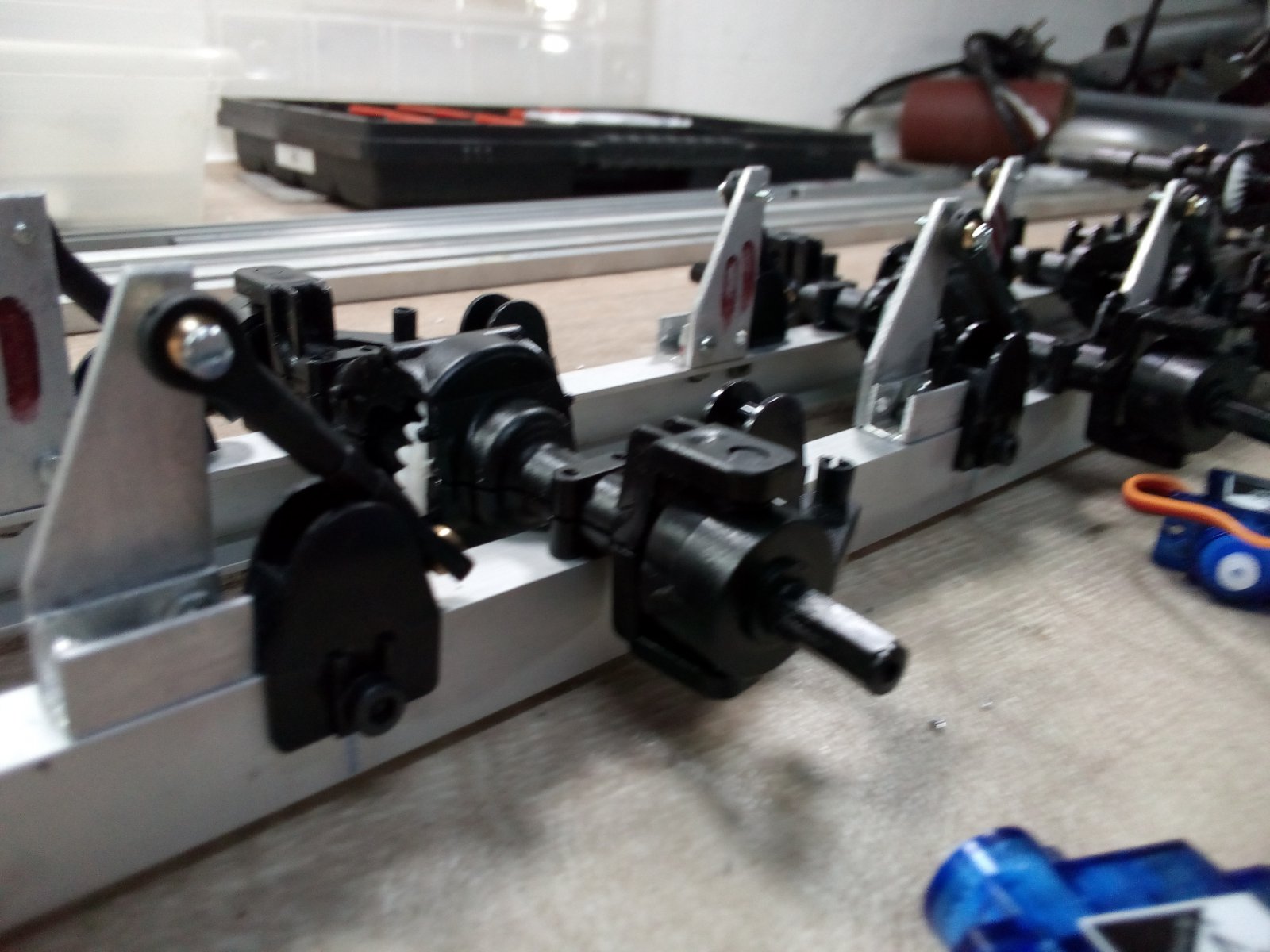

    Boel ff "halfvast". Uiteindelijk met imbusjes.



    Tussen de platen ter hoogte vd kogelkopjes, komen nog stangen/buisjes.

    trialrolf en bvdh vinden dit leuk.
  6. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith

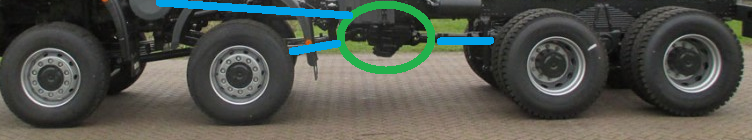

    Trouwens, moet nog kijken voor een transmissie-boxje.
    Wil de achterste ( 2 of 3 assen ) contineu aangedrven, met mogelijkheid tot "bijschakelen vd voorste 2 assen.
    Hiervoor dus een koppeling nodig.

    Waarschijnlijk het handigst om de middelste as uberhaupt niet aangedreven te doen...

  7. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith

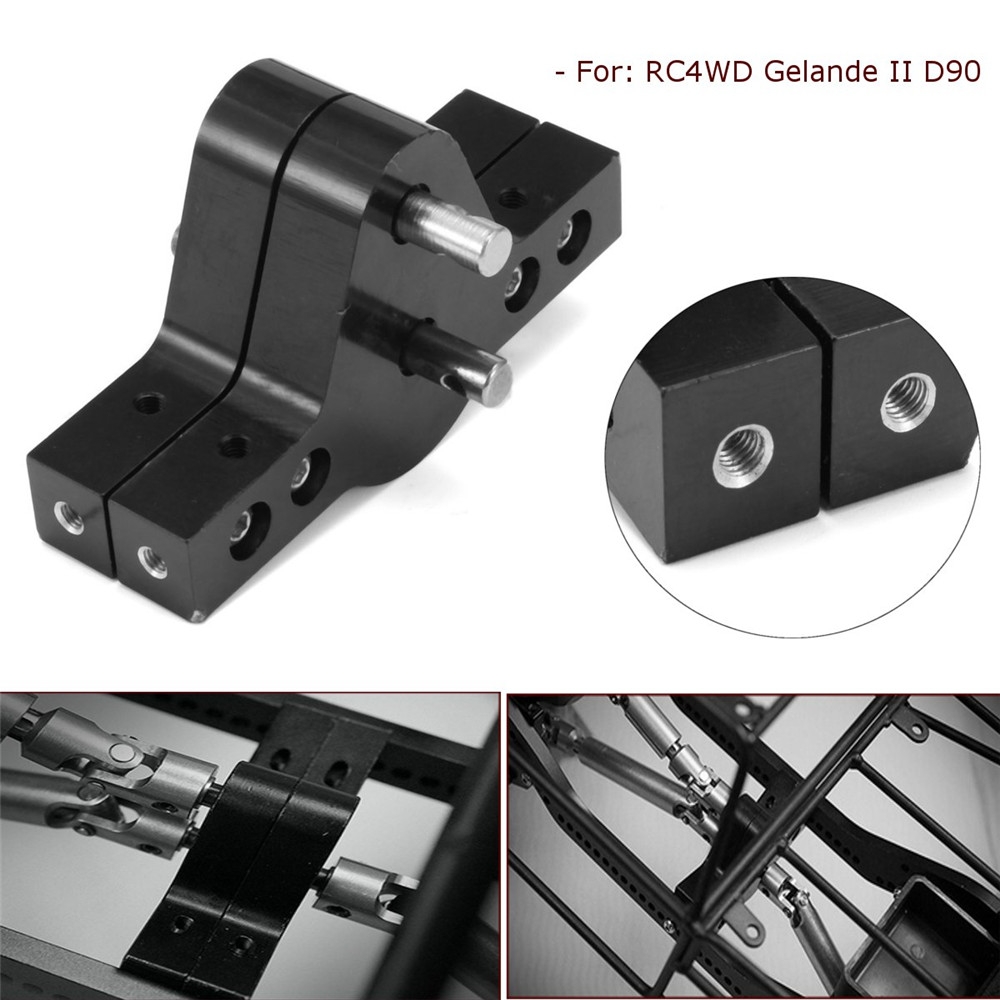

    Zoiets nodig. Wordt zelfbouw...


    bvdh vindt dit leuk.
  8. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith

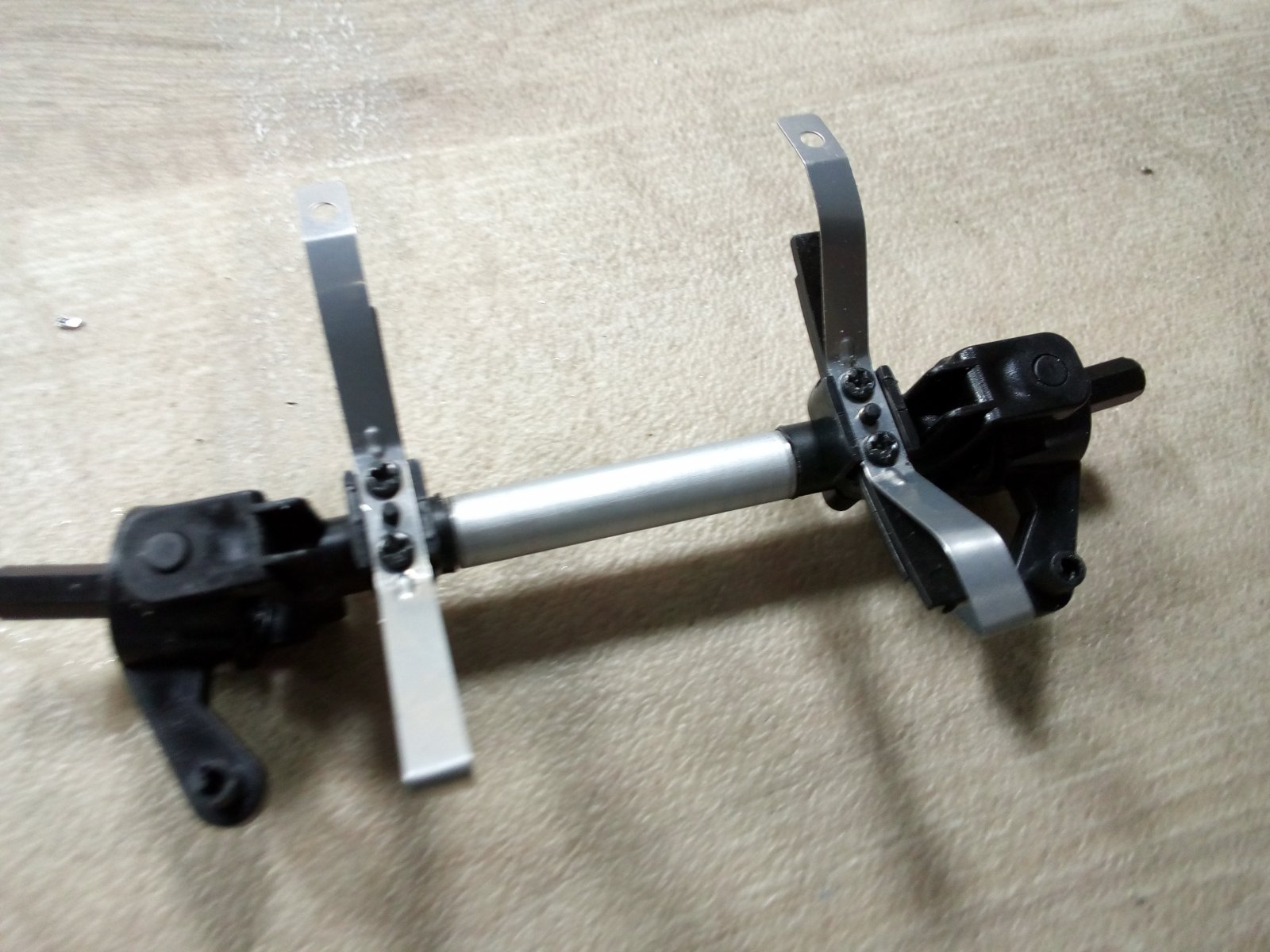

    Middelste as kan zonder aandrijving, dus de diff-bal, de diff en assen verwijderd. IMG_20190201_124827.jpg

  9. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith
    Geinig!

  10. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith

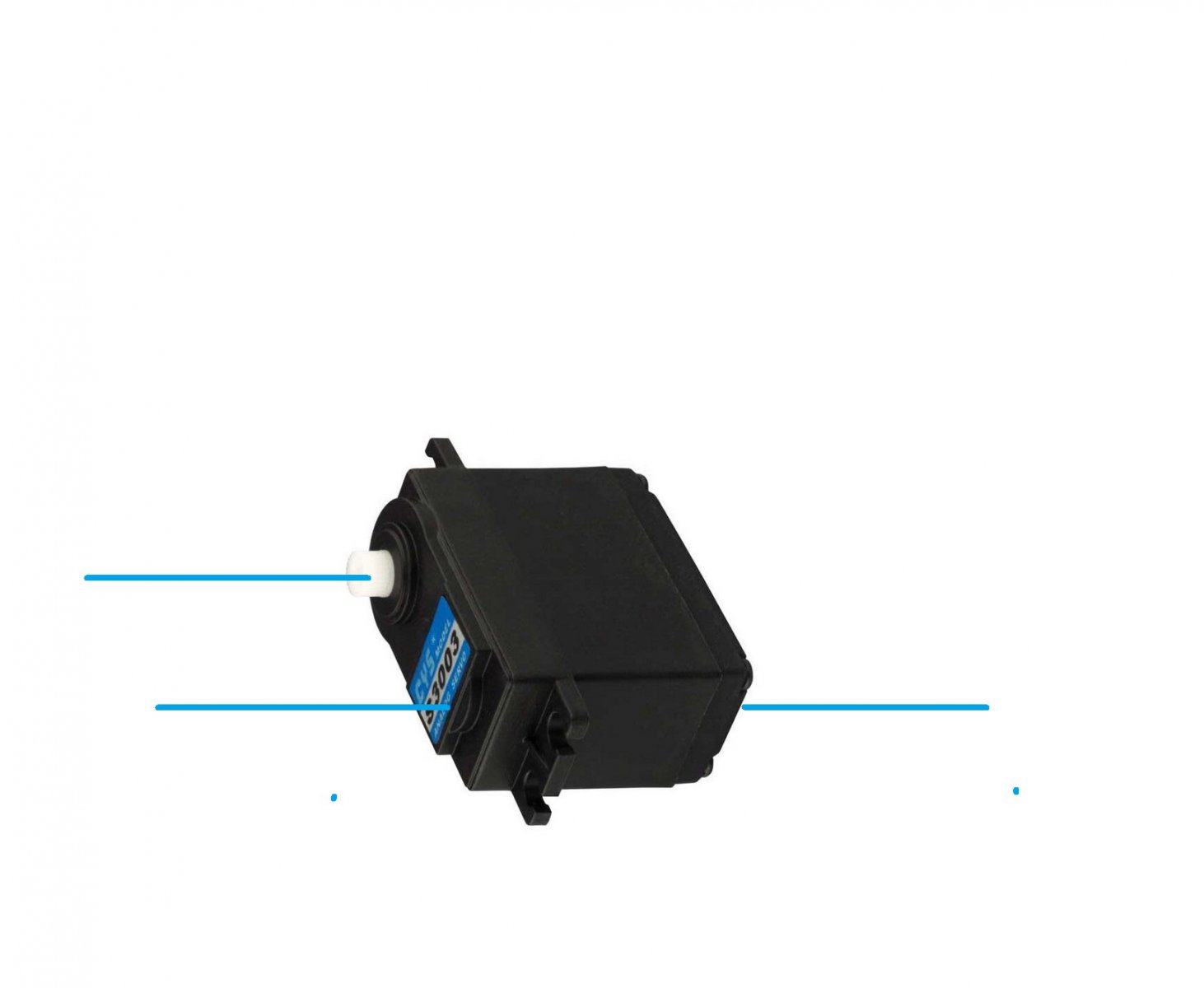

    Nog ff wat verzinnen voor de "tussenbox".
    Tandwielconstructie lukt wel, maar d'r moet ook een box omheen.
    Een "uitggeholde" standaardservo moet voldoen.
    Met beetje mieren, krijg ik er ook de koppeling (nog maken etc) ingebouwd om de 2 voorste assen op de aandrijving te (ont)koppelen.



    3792_SYS S3003 STANDAARD SERVO SYS-S3003.jpg


    Maar nu eerst...WEEKEND!
    Tot volgende week! :bye:

  11. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith
    Toch maar ff uurtje klooien ...regen...fietsen...mmm tja...straks WK kijken!

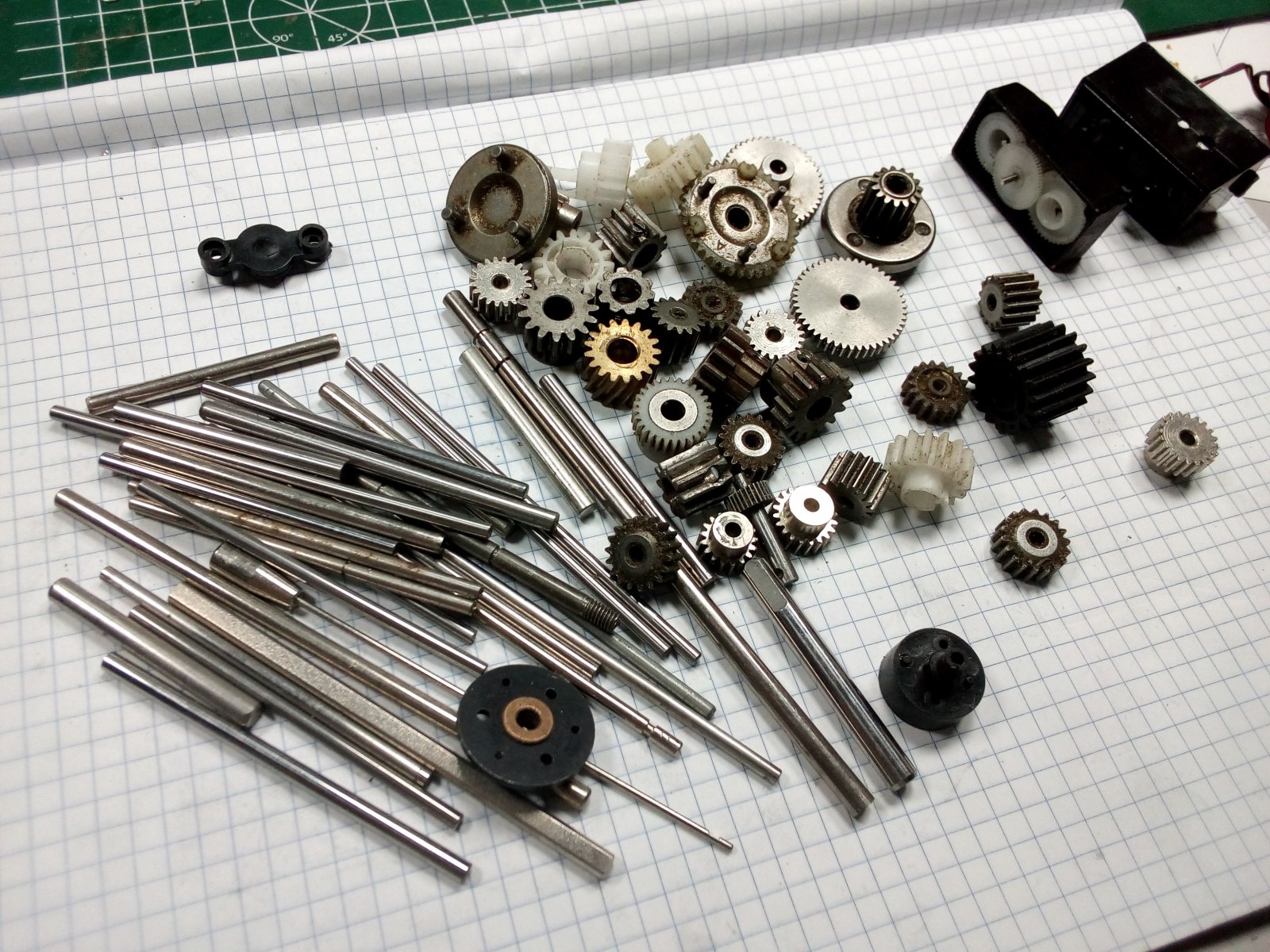

    Uh...het volgende even tevoorschijn getoverd:


    Een oude gemodificeerde (betekend: mech stop verwijderd en printje er uit)

    Niet plastic/poly tandwielen en asjes (o.a. uit oude diskdrives).
    Kistje met alles-wat-nog-nuttig-is voor tandwielen etc.
    ja zelfs binnenwerkjes van kroonsteentjes zijn handig!

    bvdh vindt dit leuk.
  12. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith

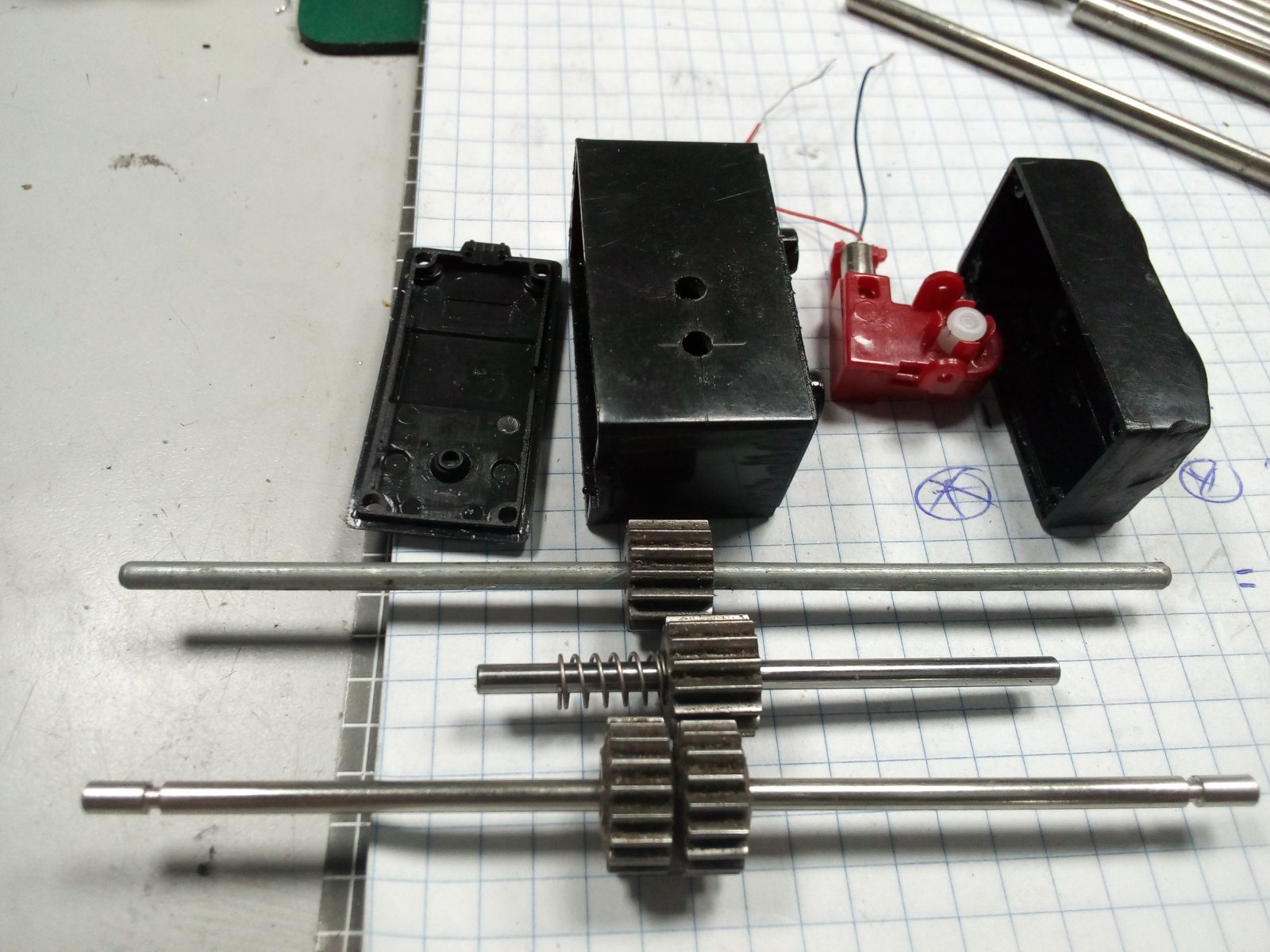

    Uiteindlijk moet het zoiets gaan worden.
    Rechts-uit: contineu aangedreven.
    Links-uit: aan/af schakelbaar.
    Veer zorgt voor teruggaan tandwiel, dit is handig qua constructie,dan hoef je het tandwiel niet mechanisch in te sluiten om het 2 kanten op te bewegen!

    Dat rode ding is een motertje met wormwiel- en tandwielvertraging, sterk genoeg voor het doel.


    Nog ff zien hoe ik het ga aanpakken met de uitgaande assen. Ik wil geen gedoe met assen en dan de tandwieltjes met een inbusje vastdraaien.
    Tandwielen moeten er gewoon vast op zitten, ze komen uit een accu-schroever, planetair overbrenging! Ik kan Een lange as inboorkolom doen en dan dmv fijn schuurpapier afslijpen zodat
    tandwielen er goed vast op komen. Ander idee is om asjes te bestellen ergens met tandwieltje er al vast op! De uitgaande assen moeten goed geleid worden ook. Waarschijnlijk ga ik dat doen met een nylon blokje, aan de ene kant het tandwiel aan de andere kant de kruiskoppeling.

    Ik kjik nog even voor een nano servootje of zo als vervanging voor dat rode ding, ik heb nu standaarservo's en mini servo's

    Wordt vervolgd...

    Tug.NL vindt dit leuk.
  13. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith
    En verder: wie m'n excavator project volgt, heeft de zeer kleine HALLeffect sensoren gezien ik gebruik, ilcusief de piepkleine magneetjes.
    Deze komen ook hier en daar in de truck, o.a. in de transmissie box!

  14. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith
    Mmm..ben geen werktuigbouwkundige maar 3 tandwielen doorverbinden 1 op 1 op 1, zie ik niet zo zitten...

    Worden toch vertraginen. Moet toch ivm overdracht motor-as naar uiteindelijk de wielen, dus deze transmissie box niet alleen
    gebruiken om de "hoge" as te verdelen naar 2 "lage" assen en 2 voorste assen in/uitschakelen maar ook als (een deel) vd vertraging!

    Het differentieel heeft een verhouding van z10/z24., dus 0,42 (of zeg 1 / 2,4).

    Genoeg verkrijgbaar aan 2 tandwielcombinaties, zoals



    Wordt dus uitzoeken en combineren qua module, aantal tanden etc!

    Morgen verder!

  15. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith
    Nog ff snel gekeken en op het volgende uitgekomen:

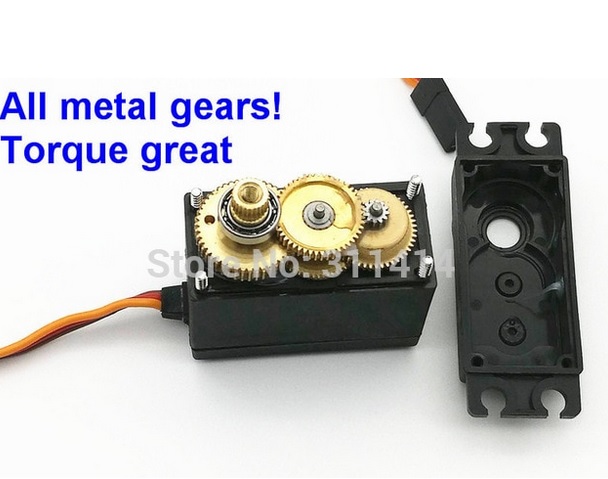

    2 metal gear servo's. Alle assen in de servo's staan in1 lijn.
    Alles asjes en asbevestigingen mooi aanwezig ook!
    Servo's deels slachten ( printjes, motors, en deel tandwielen.
    Klaar voor kleine 10euro.

    Overgebleven spul recht tegenover elkaar zetten, 1 ingaande as creeren en 2 uitgaande assen. Een koppeling verzin ik wel intern.

    Fijne zondag. Wordt vervolgd...


    bvdh en Catwoman vinden dit leuk.
  16. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith
    Net wat plamuurwerk gedaan te hebben aan de korte arm vd graafmachine, mooi ff spatborden "gebogen" voor de 2 vaste assen IMG_20190205_191047.jpg


    Tikkie krap denk ik. Beter nog ff een mal maken met gewenste diameter en ff opwarmen/bijbuigen.
    ( ff wat ronde "dingen" gebruikt )

    Hoogte wordt nog belaad, heb extra lang gelaten.

    Heb voorheen ff een 2de testspatborde gemaak met een bredere naar binnen stekende rand.
    Gelijk stuk lastiger en te groot ook...

  17. trialrolf

    trialrolf Vriend van modelbouwforum.nl

    Lid geworden:
    23 mrt 2015
    Berichten:
    3.375
    Locatie:
    Achterhoek
    En ze dan ook nog allemaal hetzelfde krijgen.... Mooie klus hoor. Succes ermee!

    CobaltBlue vindt dit leuk.
  18. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith

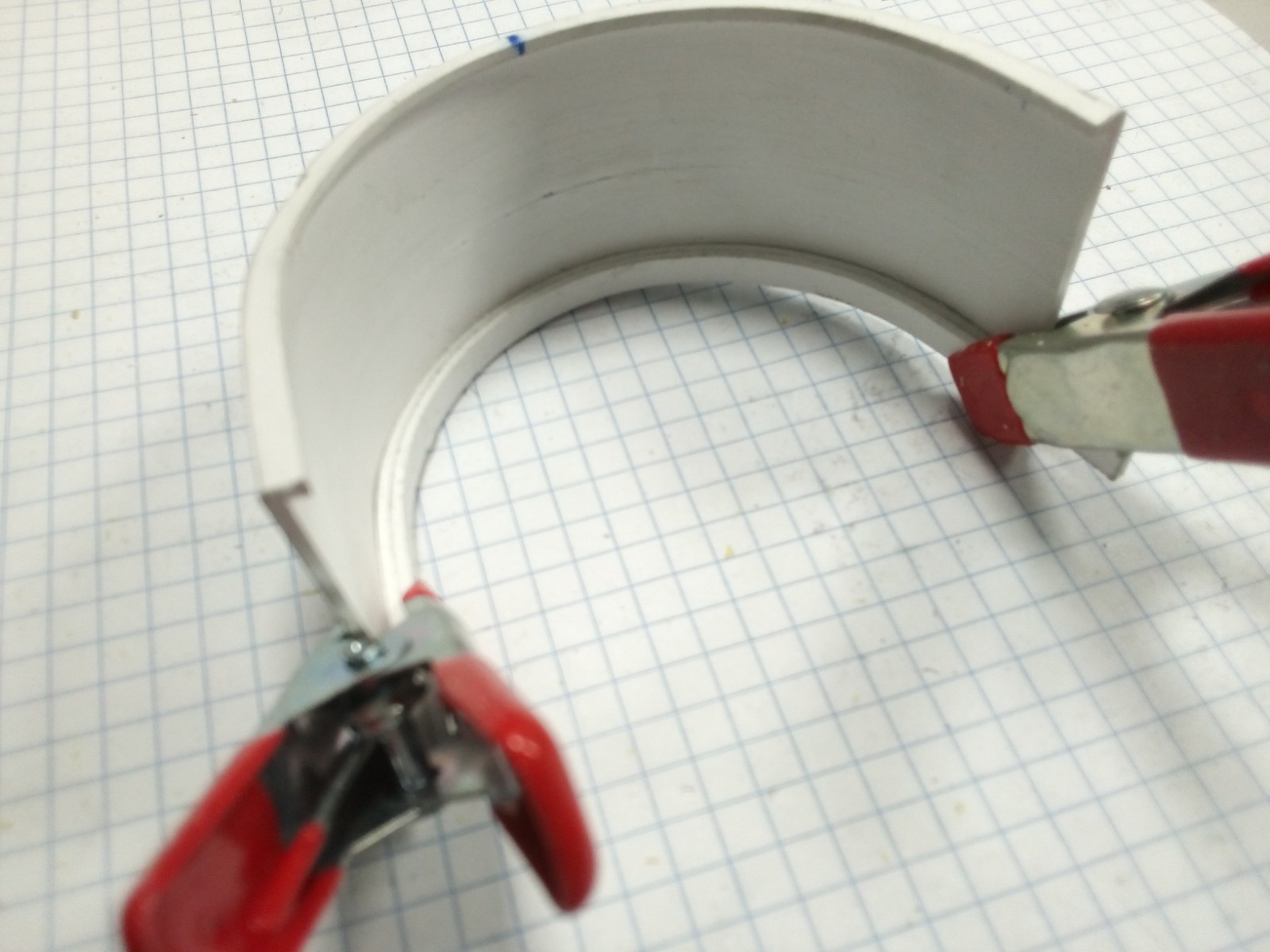

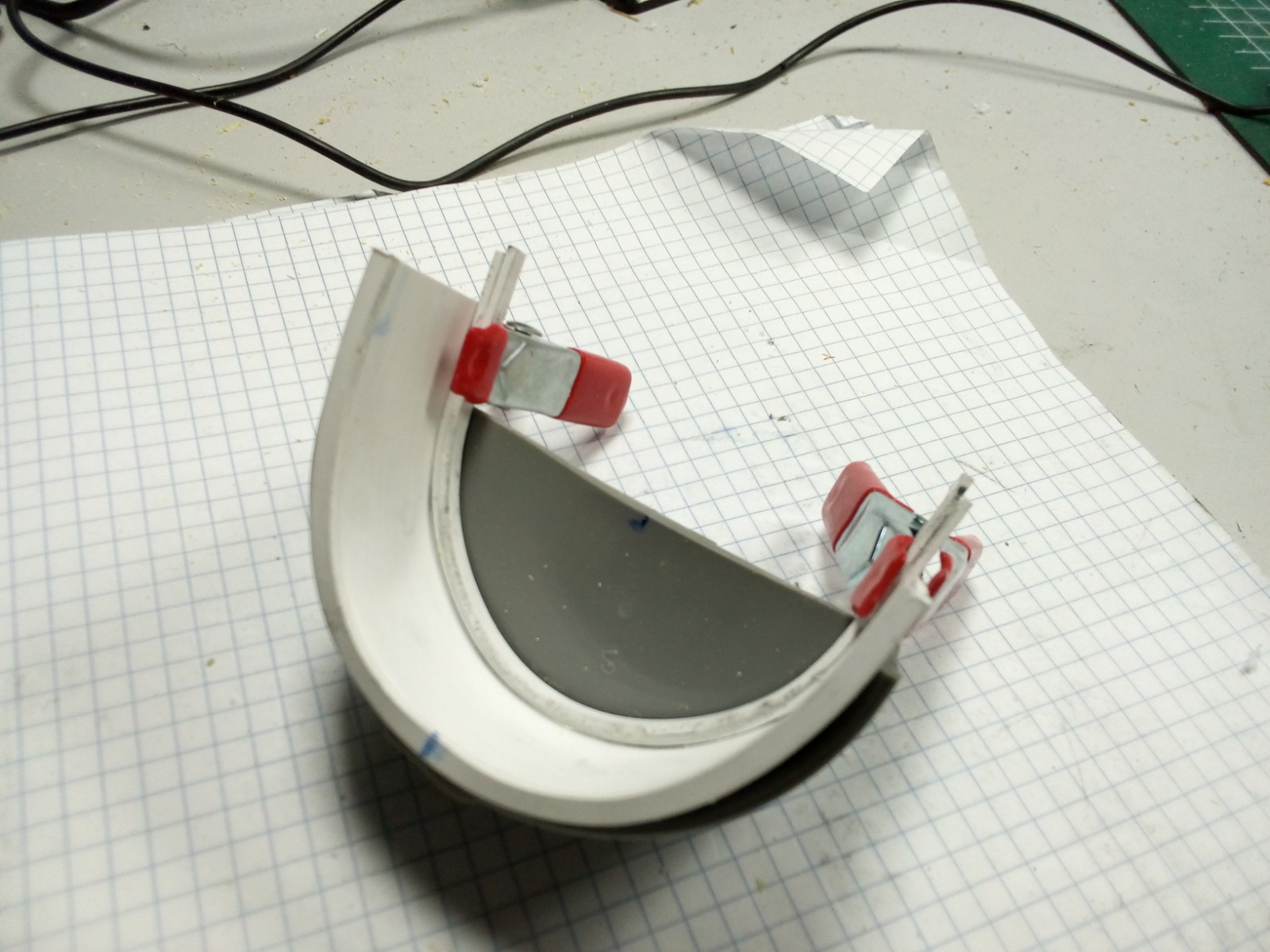

    Wat stripjes gezaagd, (voor)gebogen en ingelijmd mbv mal. Mooi zo, dacht ik.
    Zit toch net wat beter in vorm! Het minimale verschil , vangt zich wel op bij de eindmontage dmv beugels.

    Grappig!

    trialrolf vindt dit leuk.
  19. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith
    Mmm...na het eerste "spuitbuswerkje" heb ik er best vertrouwen in gekregen om meer te doen!
    De cabine is strak geel, maar het is het net niet, het blijft gegoten plastic! We zullen zien...

    Laatst bewerkt: 7 feb 2019
  20. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith
    Komt gelijk de vraag: eigen kleurontwerp of kiezen tussen Derks Bemmel- en Holtropvander Vlist-look?
