Bouwverslag 5-assige trekker met dieplader.

Discussie in 'Bouwverslagen Trucks en Bouwmachines' gestart door CobaltBlue, 2 dec 2018.

  1. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    217
    Locatie:
    Lobith
    Vanmorgen nog ff uurtje bezig geweest.
    Eerst het e.e.a. goed uitlijnen/positioneren.
    De stangen met de bevestiginsbeugelstjes* komen een stuk lager te liggen dan zoals op de foto's te zien is.

    * binnenwerkjes van kroonsteentjes

    Heb ergens zo'n vermoeden dat de spatborden nog wat korter moeten.
    En dan spatlappen d'r onder.

    Maandag verder...



  2. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    217
    Locatie:
    Lobith
    Had ik al verteld wat een schik ik heb van dat bouwen?

    :banana::beer::bier::rofl::yes::worship:

    trialrolf vindt dit leuk.
  3. trialrolf

    trialrolf Vriend van modelbouwforum.nl

    Lid geworden:
    23 mrt 2015
    Berichten:
    579
    Locatie:
    Achterhoek
    Spatborden inderdaad wat korter lijkt mij. Kleur zou ik zelf iets verzinnen gezien je naam....

  4. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    217
    Locatie:
    Lobith
    Id, Trialrof!

    D'r zweeft al een tijdje wat door m'n hoofd qua kleur(combinaties).
    Waarschijnlijk wordt het niet geheel (cobalt-)blue, moet wat lichts/wit bij.
    Is zien of ik een truck in Sketchup kan laden en dan met wat kleuren spelen, om te kijken.

    Beetje gegoogled ( cobalt blue car ) en zie dat cobalt blue van een soort lichter blauw naar best-wel-paars gaat.
    Ik wil iig geen bling bling!

  5. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    217
    Locatie:
    Lobith
    Toch maar ff een uurtje klooien op de zondag...
    Heel gedoe nog dat uitlijnen/meten/aftekenen, boren etc etc..

    Gaten extra groot geboord ivm laatste finetuning.

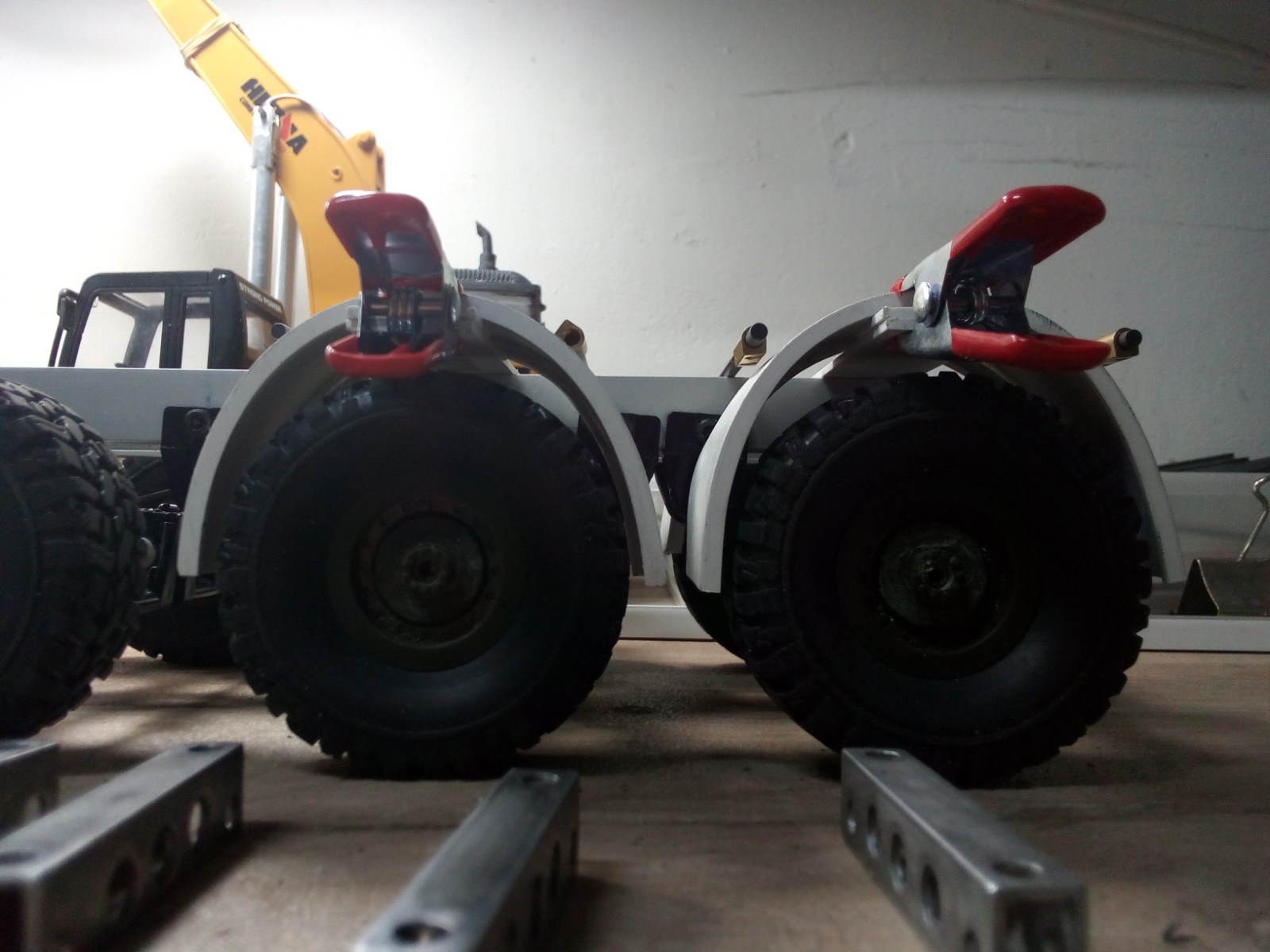

    Even alles "test-vastgeschroefd":




    Pas als alle spatborden (test)gemonteerd zijn, de spatborden op lengte zagen.
    Eenvoudig een horizontale "lijn" houden langs voertuig/spatborden.

    trialrolf vindt dit leuk.
  6. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    217
    Locatie:
    Lobith

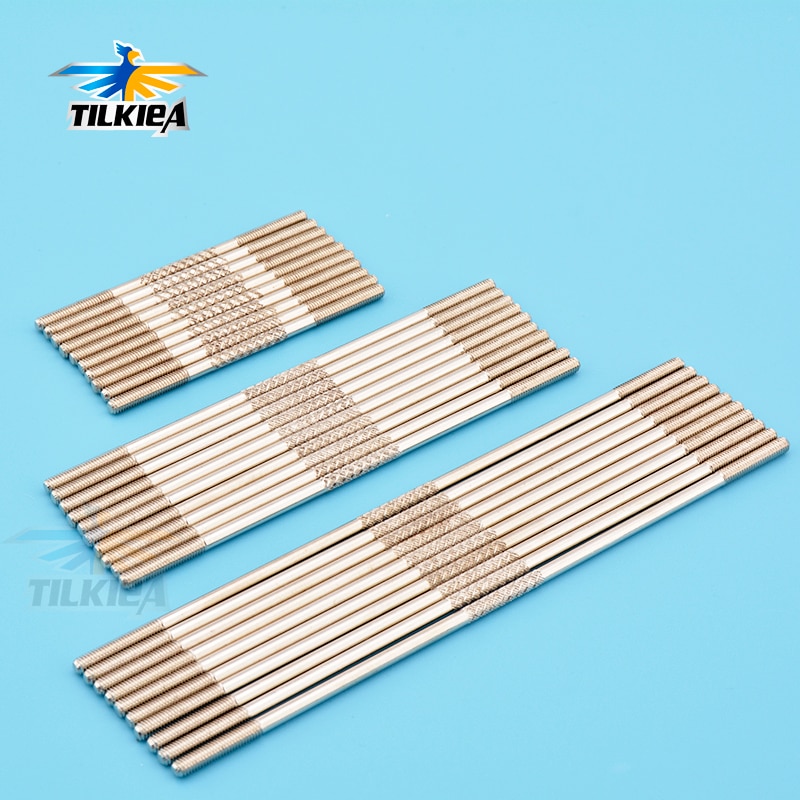

    Voor de uiteindelijke bevestiging vd spatborden, trekstangen M3 90mm besteld ( halveren ).
    trekstang M3 90mm.jpg

  7. trialrolf

    trialrolf Vriend van modelbouwforum.nl

    Lid geworden:
    23 mrt 2015
    Berichten:
    579
    Locatie:
    Achterhoek
    2 kleuren smoelt altijd wel wat beter. Had al wel het v ermoeden dat je geen showtruck aan het maken was. 2 Kleuren blauw met wit is wel stoer inderdaad!

    CobaltBlue vindt dit leuk.
  8. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    217
    Locatie:
    Lobith
    Spatborden (eerst de mal) maken voor de stuur-assen.
    Als basis het vorige spatbord, plus 10mm ertussen.
    Boeltje extra lang maken, later wel op maat zagen.






  9. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    217
    Locatie:
    Lobith
    Van alu een "drukker" gemaakt!


  10. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    217
    Locatie:
    Lobith
    Eerst boeltje zagen!




  11. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    217
    Locatie:
    Lobith

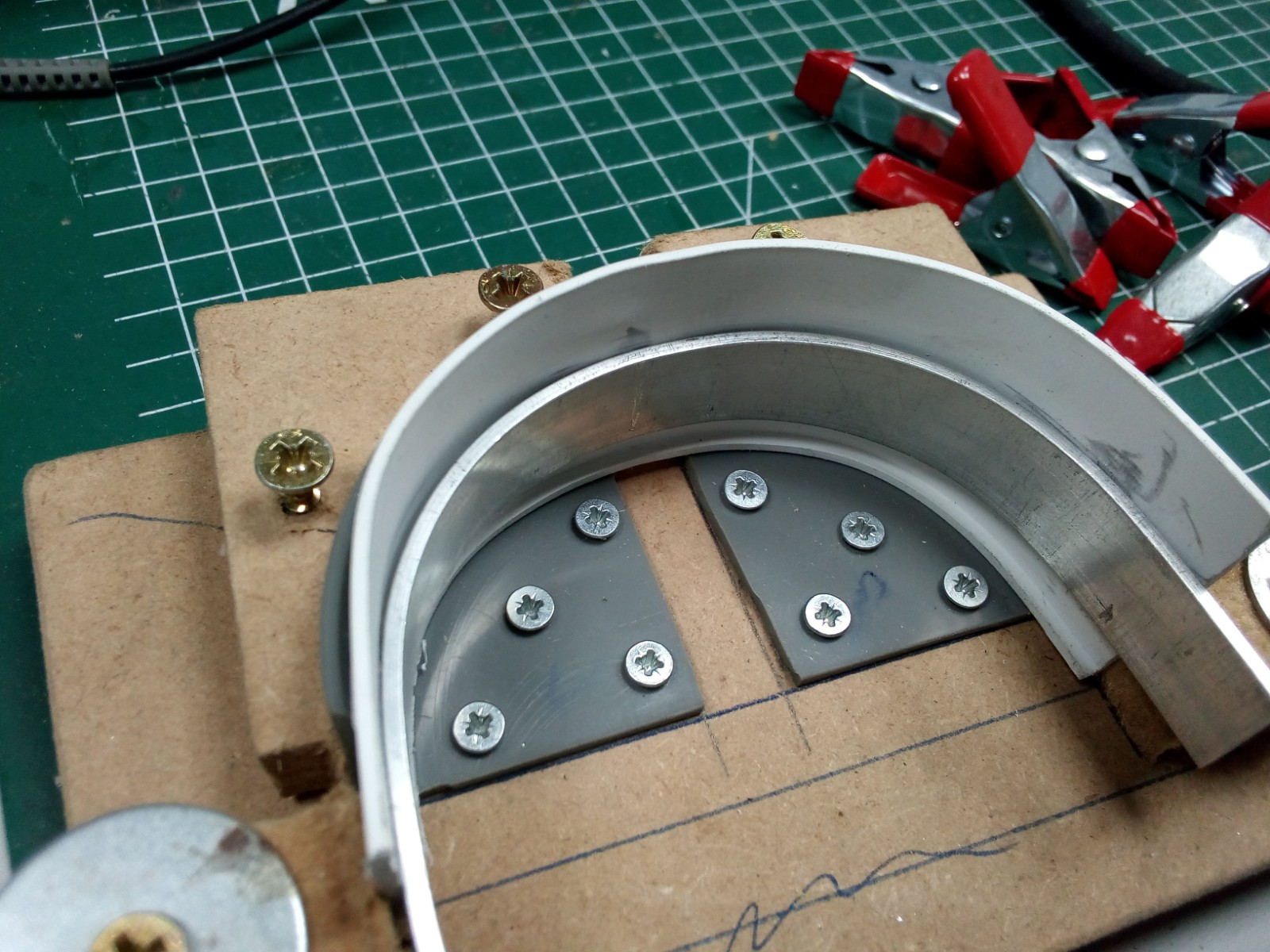

    Verfbrander er bij, met beleid...

    Rustig wat opwarmen en in de mal vormen/duwen.
    Het alu wordt niet opgestookd!


    Tamaniac vindt dit leuk.
  12. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    217
    Locatie:
    Lobith

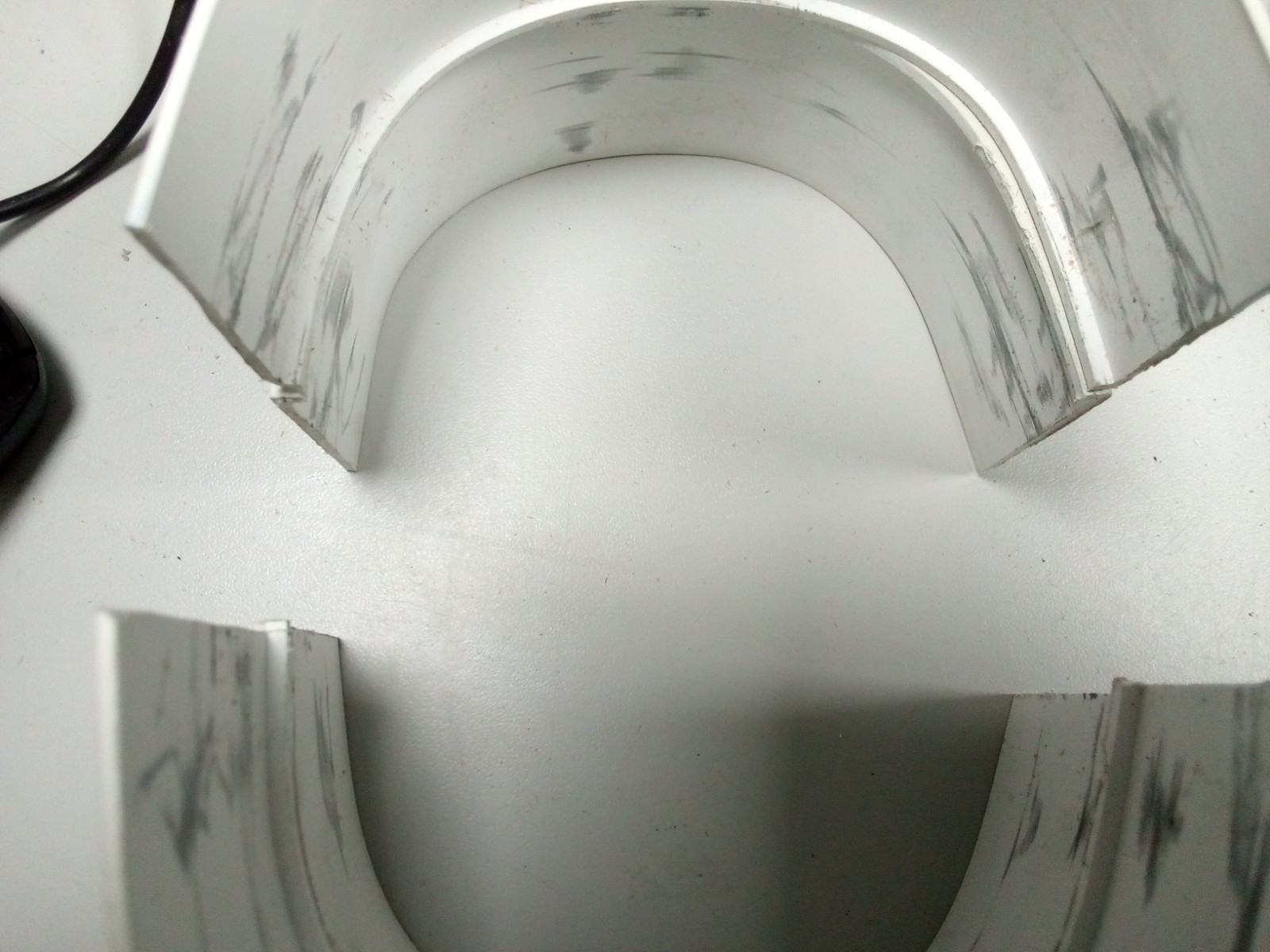

    Uiteindelijk 4 stuks, bohee...netjes, al ze'k 't zelf...


    Marker vindt dit leuk.
  13. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    217
    Locatie:
    Lobith
    Vanavond nog ff aan de gang en 4 nieuwe spatborden maken voor de 2 vaste assen (opnieuw dus ).
    Die kunnen wat meer "smooth", zoals die van hierbovenstaande post.

  14. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    217
    Locatie:
    Lobith

    Catwoman vindt dit leuk.
  15. graafie68

    graafie68

    Lid geworden:
    5 dec 2011
    Berichten:
    112
    Locatie:
    vlaardingen
    Hardstikke leuk hoe je met eenvoudige middelen een mooi model kan bouwen.
    Maar waarom geen M3 draadeind van de bouwmarkt ??
    Maar, ga vooral zo door. prachtig om te lezen en mee te kijken.

    CobaltBlue vindt dit leuk.
  16. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    217
    Locatie:
    Lobith
    Tnx!

    Ligt hier zelfs nog op 't schap!
    Dan heb je helemaal schroefdraad.
    Nu mooi gladde stalen met alleen aan 't einde schroefdraad.

    graafie68 vindt dit leuk.
  17. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    217
    Locatie:
    Lobith
    Weet je, spatborden, 17euro per set...wordt ruzie met spaarvarken...

  18. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    217
    Locatie:
    Lobith
    Mal en 4 spatborden gemaakt voor de 2 vaste assen.
    Dat gaat dan ineens heel soepel en gemakkelijk :banana:

    Mmm...maar ze zijn krapjes aan...we gaan't zien...



    Genoeg vanaaf/vandaag!

  19. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    217
    Locatie:
    Lobith
    Ojaa...deze laats al een keer bij de Action gehaald:

    Vind 't ok als "CobaltBlue"!

    Catwoman en trialrolf vinden dit leuk.
  20. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    217
    Locatie:
    Lobith
    Envelopje op de deurmat van ome Ali.
    E.e.a. aan inbusboudjes M2 en M2,5, mooi dus!

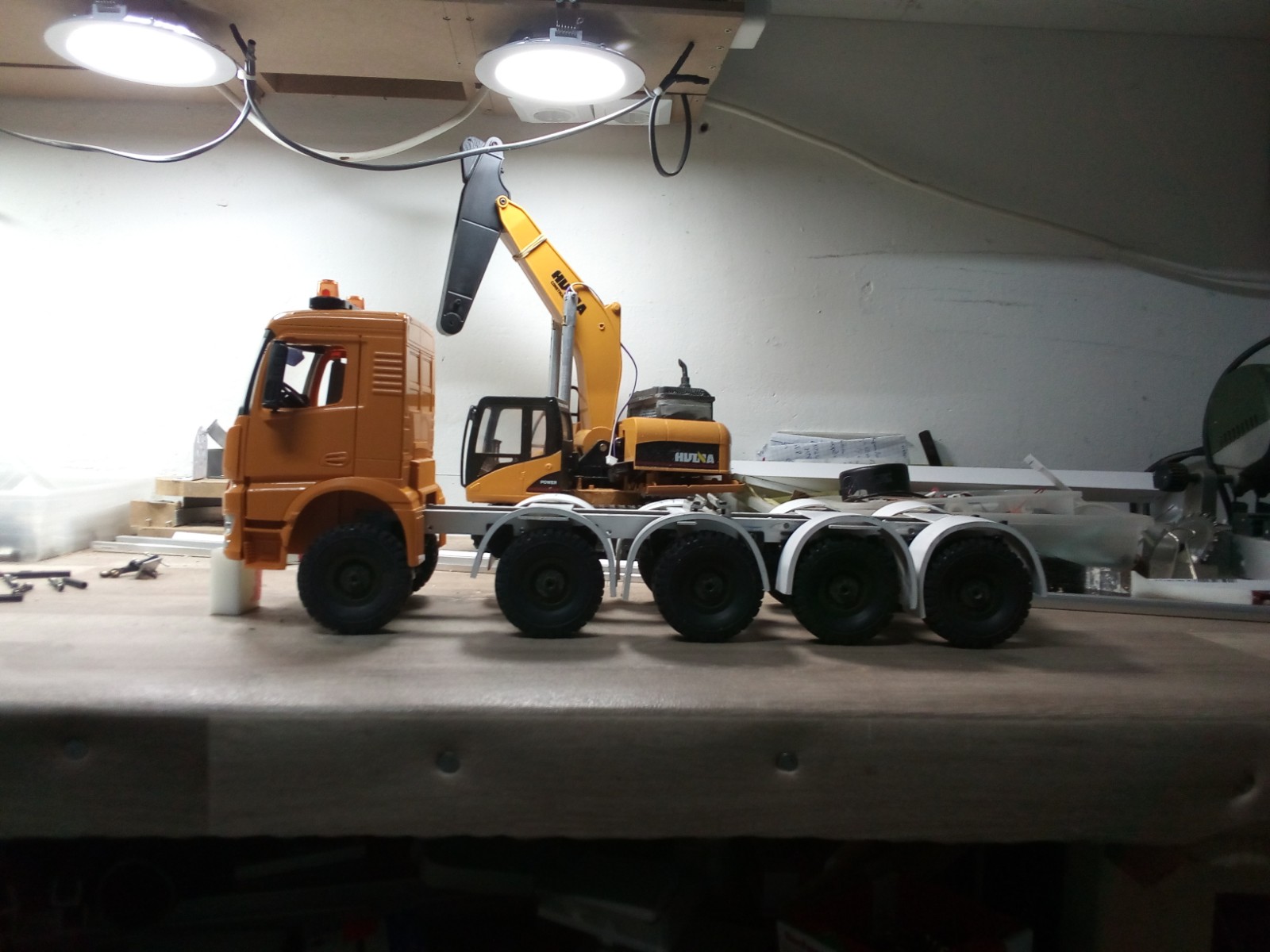

    Eerst nog ff de 2 voorste assen 10mm naar voren verplaatst, de laatste 4 assen vormen anders teveel een "geheel".
    Het zat in principe wel goed maar motntagetechnisch: de assen zitten niet gecentreerd op de bladveereenheden, het kwam dus net verkeerd om uit...

    Nu "breekt" het net wat meer tussen as 2 en as 3.
    Tussen as 1 en as 2 zat zowiezo al meer ruimte, leuk om nog een "uitlaat-ding" of iets te plaatsen.
