Bouwverslag CATERPILLAR 3516B GENERATOR

Discussie in 'Bouwverslagen Trucks en Bouwmachines' gestart door VOLVO FH 16 750, 2 nov 2013.

  1. trialrolf

    trialrolf Vriend van modelbouwforum.nl

    Lid geworden:
    23 mrt 2015
    Berichten:
    756
    Locatie:
    Achterhoek
    Gezien jouw werkwijze heb je deze toch al klaar? Heb ik hem al ergens op een baan gezien of dient ie als lading?

  2. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    7.671
    Locatie:
    .
    Hallo Rolf,

    Het klopt dat jij de container met de Caterpillar Generator al hebt zien rondrijden.
    De container met de bij behorende Pacton containertrailer heeft achter 2 Scania's van HobbyvanRobbie gehangen, hij heeft er mee rond gereden op de rij demo bij Hobma Elst in 2017.
    In mijn beleving had ik het bouwverslag al helemaal afgemaakt, maar niets is minder waar !
    Smiley Blozen Klein.jpg

    Ik werd erop attent gemaakt door Marco,( Demian) die vroeg mij wanneer ik het bouwverslag van de Caterpillar Generator ging afmaken.

    Nu bij deze ! Smiley Zonnnebril Klein.png

    demian1290, MarlinNavigator en trialrolf vinden dit leuk.
  3. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    7.671
    Locatie:
    .
    Alle "Leuk aanklikkers" bedankt.
    Smiley Dikke duim.gif

  4. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    7.671
    Locatie:
    .
    Update : 0011


    Hallo allemaal,


    Verder gegaan met de bouw van de container.
    Weer (te) veel foto's gemaakt.

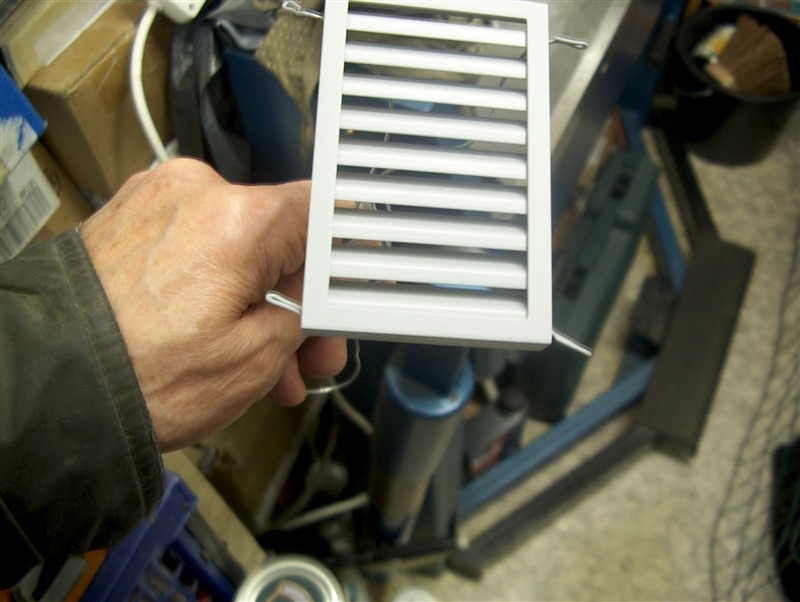

    Een extra ventilatierooster gemaakt voor het aanzuigen van frisse lucht van buiten, zodat er geen vacuĆ¼m ontstaat in de motorruimte, als de zijdeuren gesloten zijn, omdat er een grote ventilator aan de voorzijde van de container de warme lucht van de CAT motor/generator naar buiten blaast.

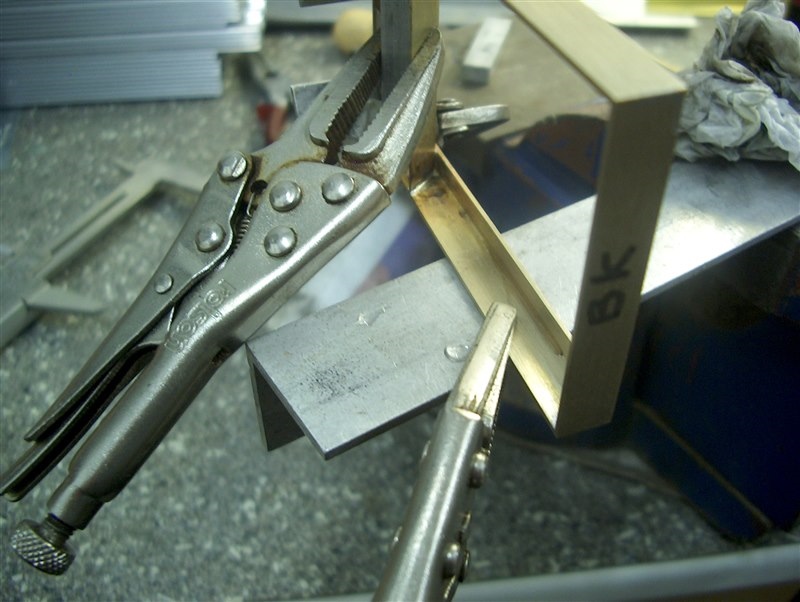

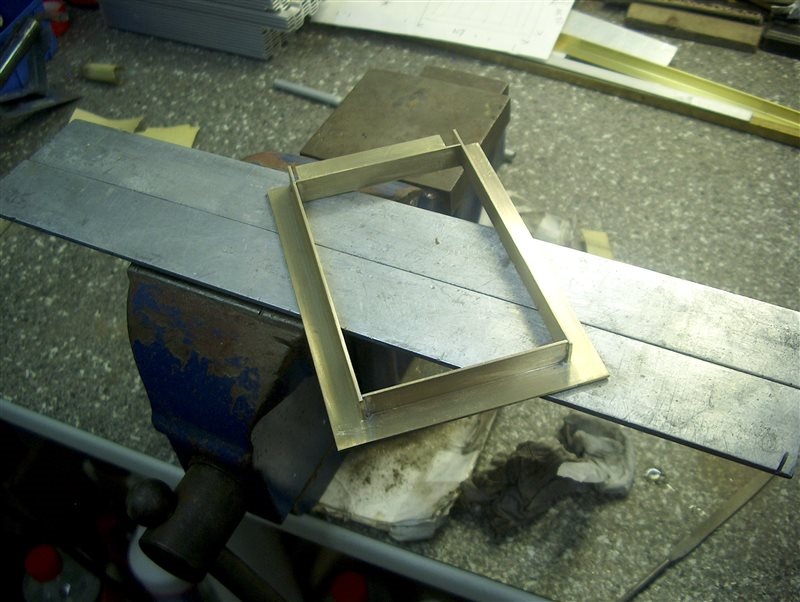

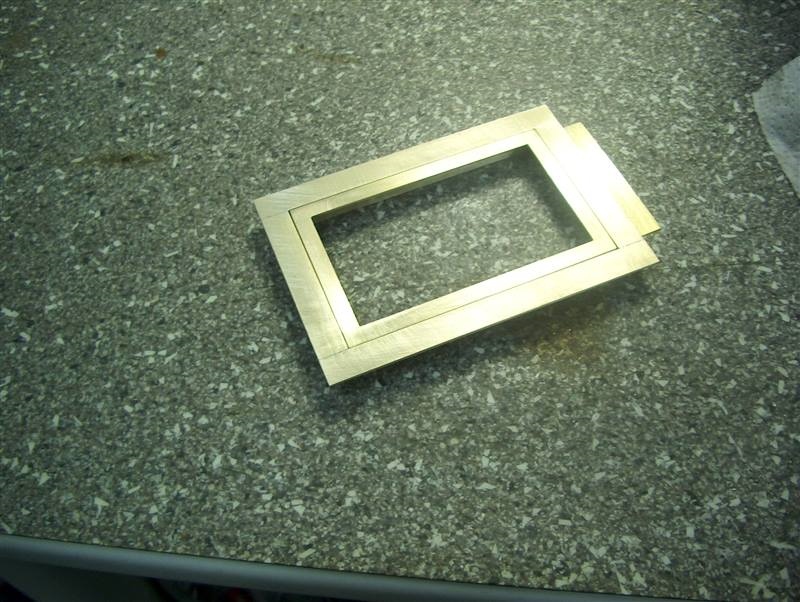

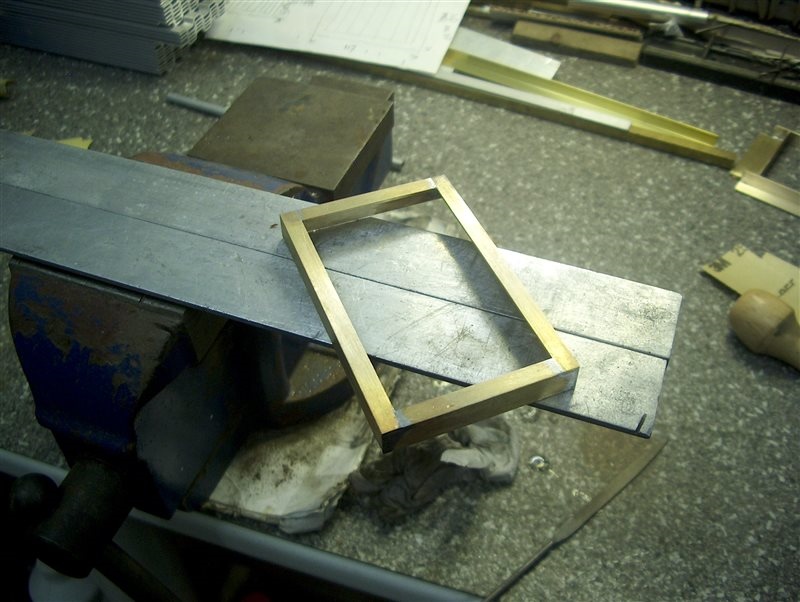

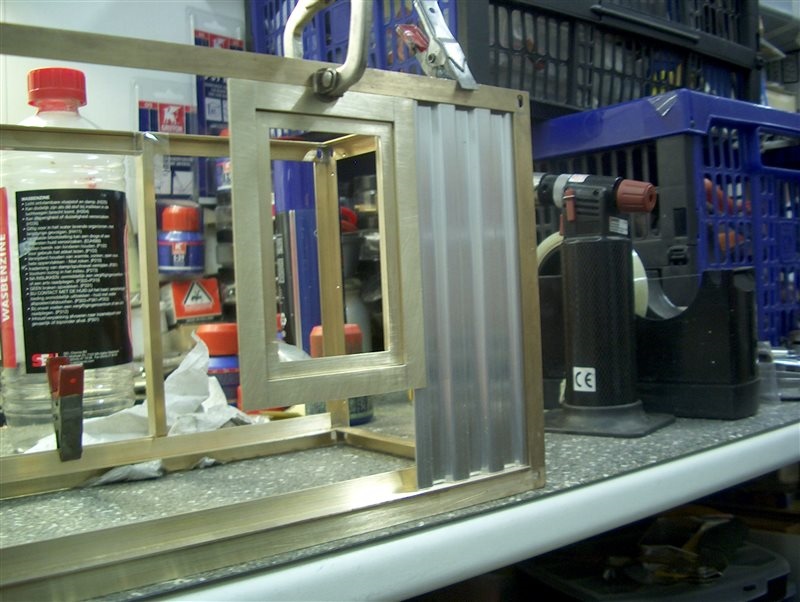

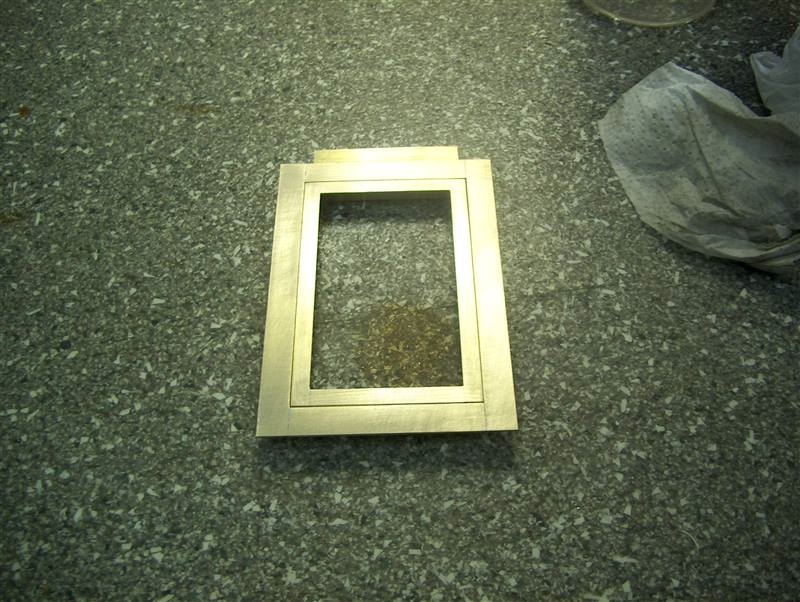

    Het messing frame gemaakt en in elkaar gesoldeerd, waarin het ventilatierooster word gemonteerd.

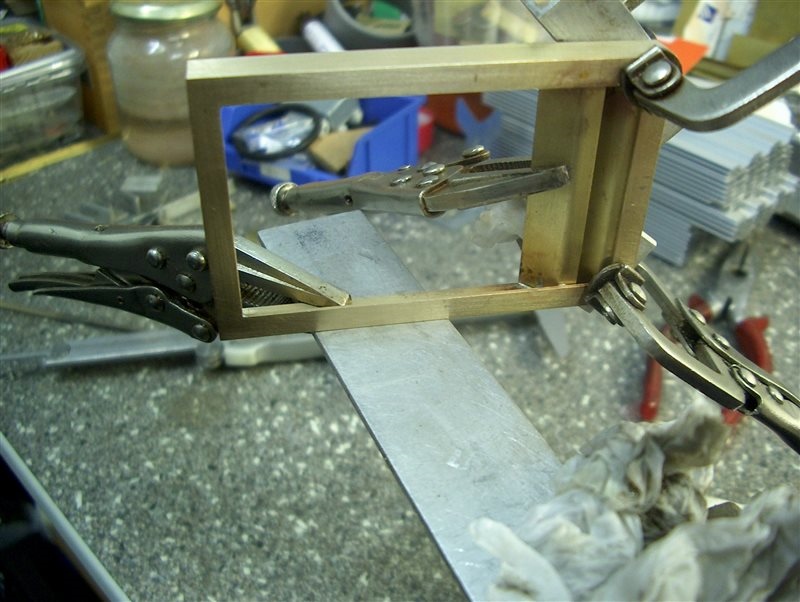

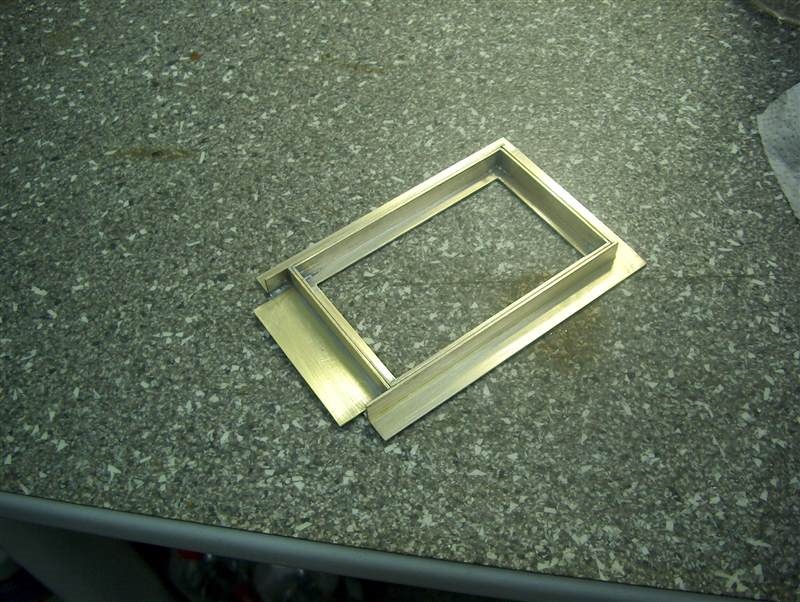

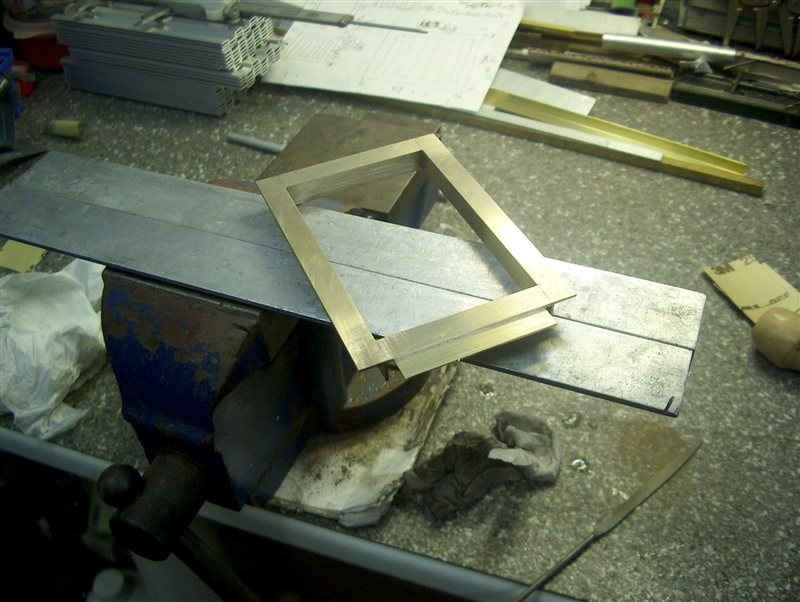

    Het ventilatierooster gemaakt en in elkaar gesoldeerd en mooi glad afgewerkt, waarin de lamellen worden gesoldeerd en daarna in het frame gemonteerd wordt.

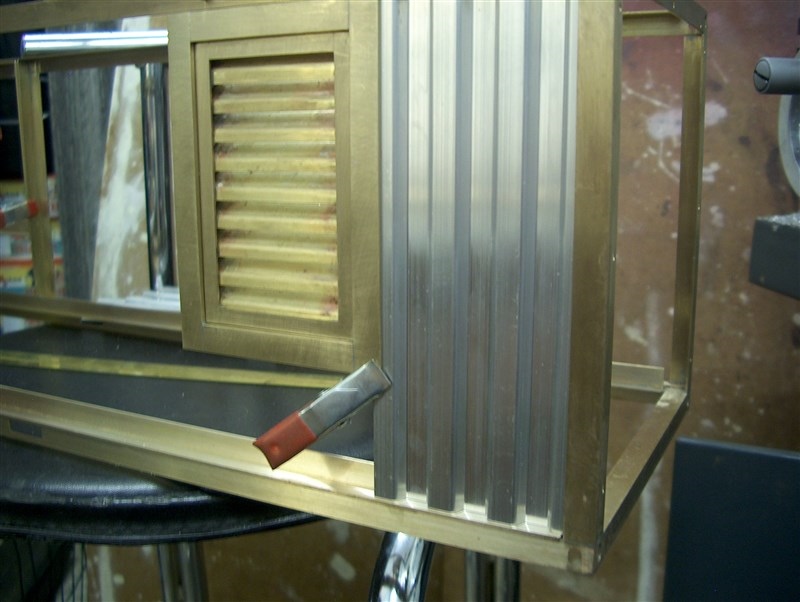

    Het ventilatierooster in het frame gepast.
    Buitenkant :


    Binnenkant :



    Tot zover deze update.
    Wordt vervolgd.

    Rakthi, Catwoman, MarlinNavigator en 4 anderen vinden dit leuk.
  5. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    7.671
    Locatie:
    .
    Update : 0012


    Hallo allemaal,

    Verder gegaan met de bouw van de container.
    Weer (te) veel foto's gemaakt.

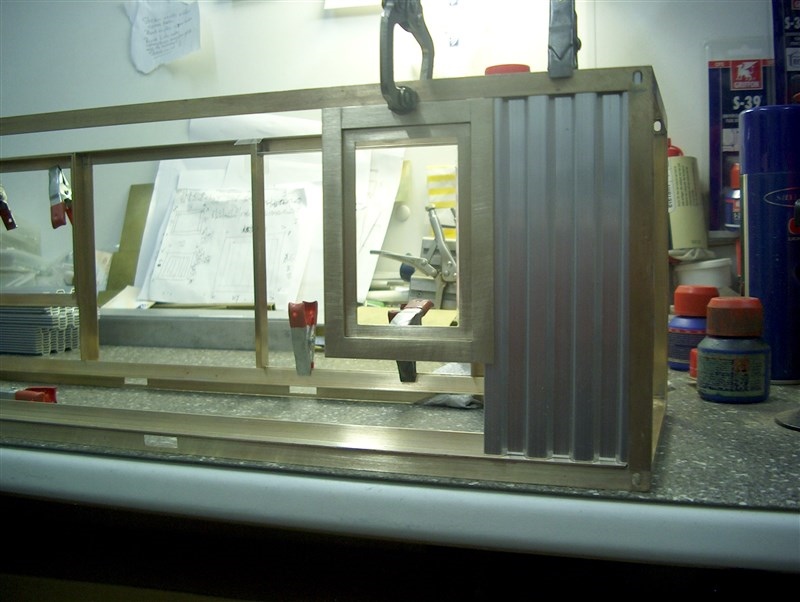

    Het ventilatierooster frame zonder lamellen even gepast in het aan de rechter voorkant in het containerframe.

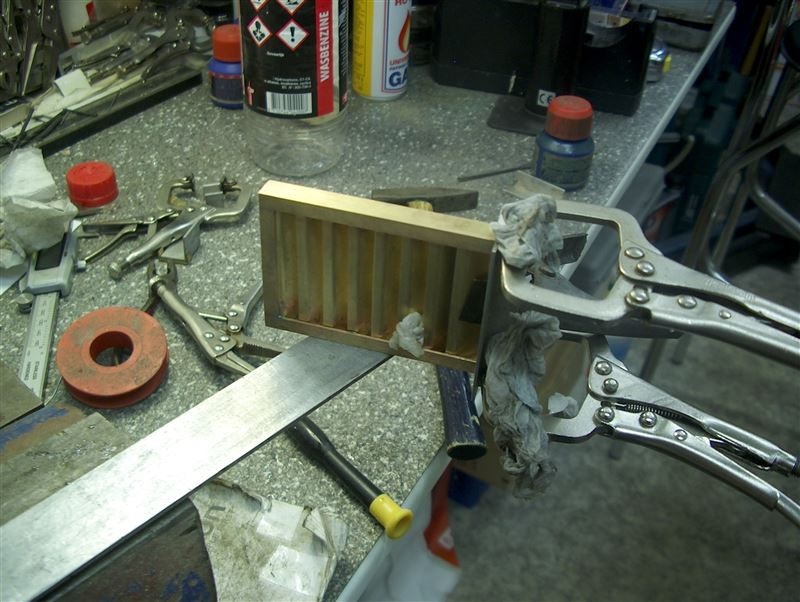

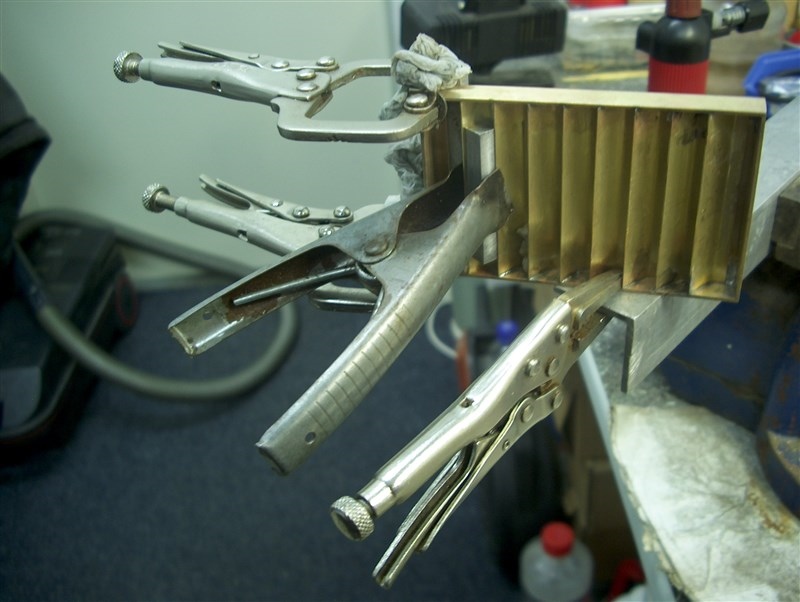

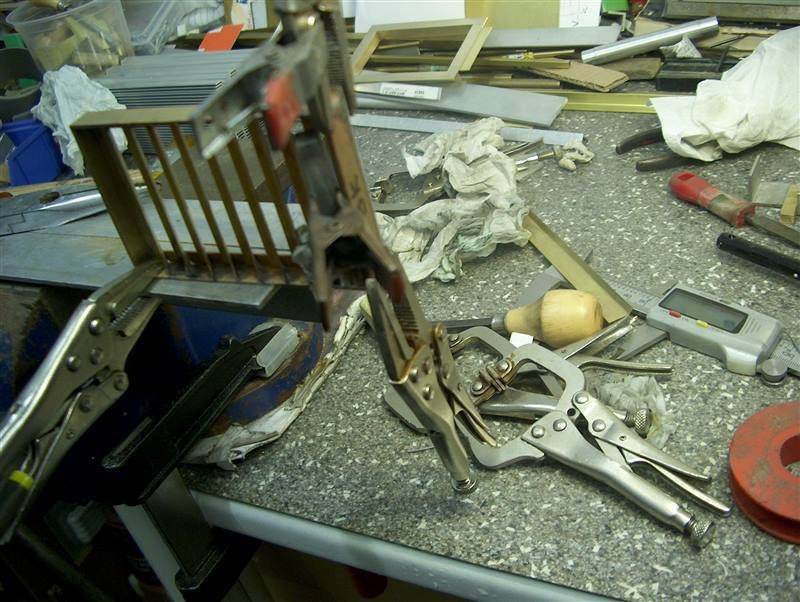

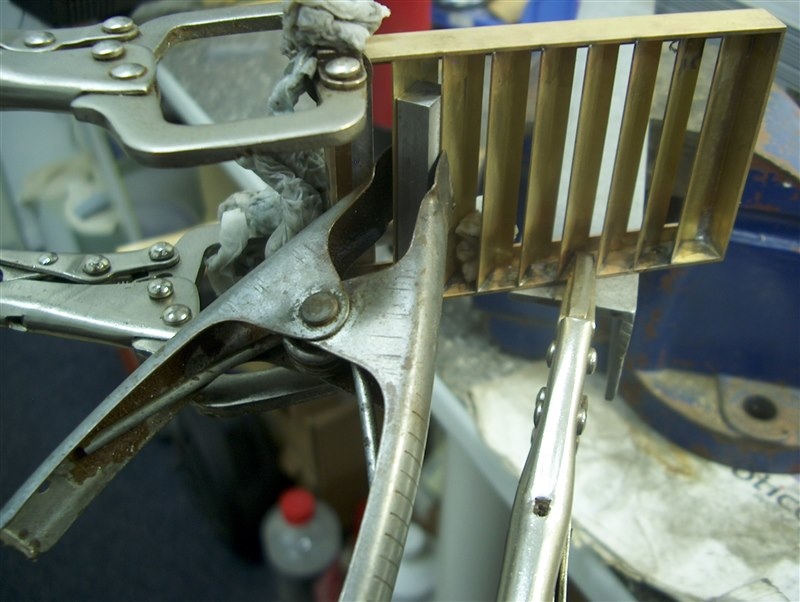

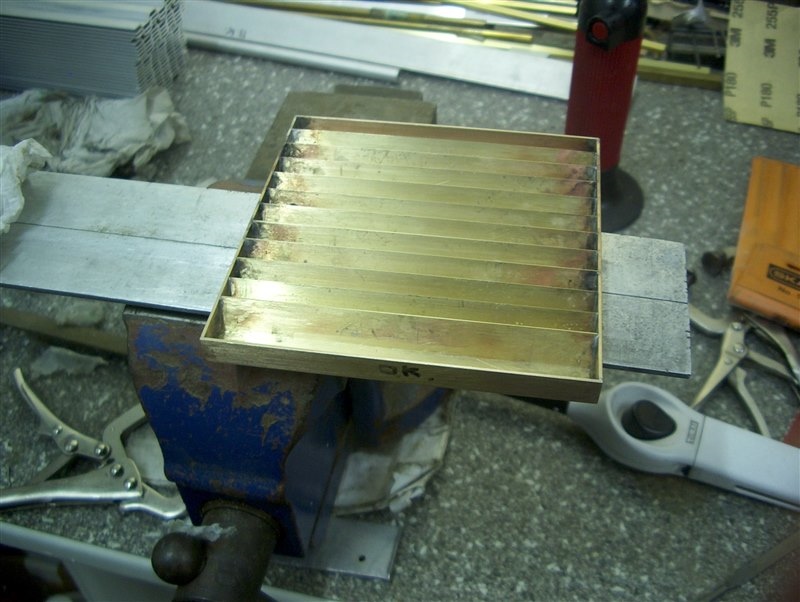

    De lamellen gezet op de zetbanken begonnen met de lamellen in het ventilatierooster frame te solderen.
    Wel goed opletten anders laten de reeds gesoldeerd lamellen er los. (goed vastklemmen en koelen)


    De reeds eerder gesoldeerde lamellen koelen met nat keukenrolpapier.

    De laatste lamel in het ventilatierooster frame gesoldeerd.

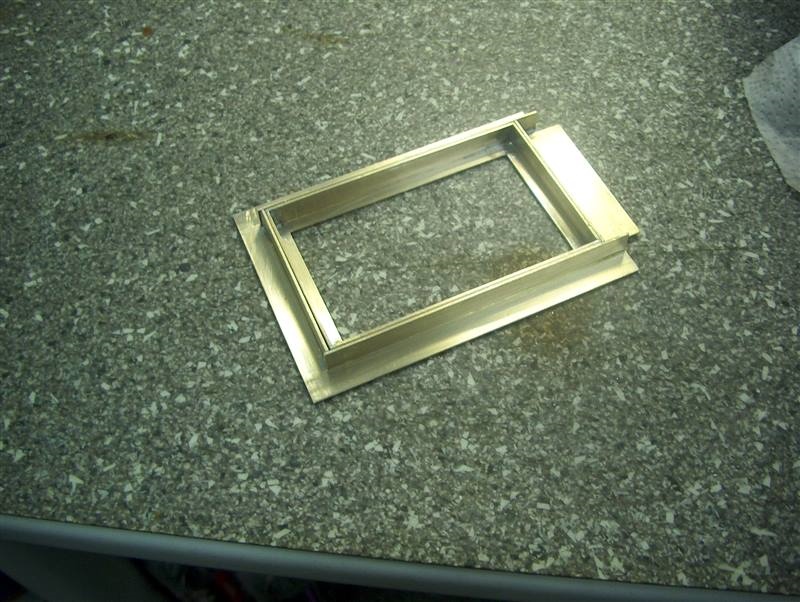

    Een aluminium vierkant blokje op maat gefreesd voor de juiste afstand tussen de lamellen.
    Aluminium blokje gebruikt, dit blokje gaat tijdens het solderen gaat niet vastzitten, wat messing of staal wel doet.

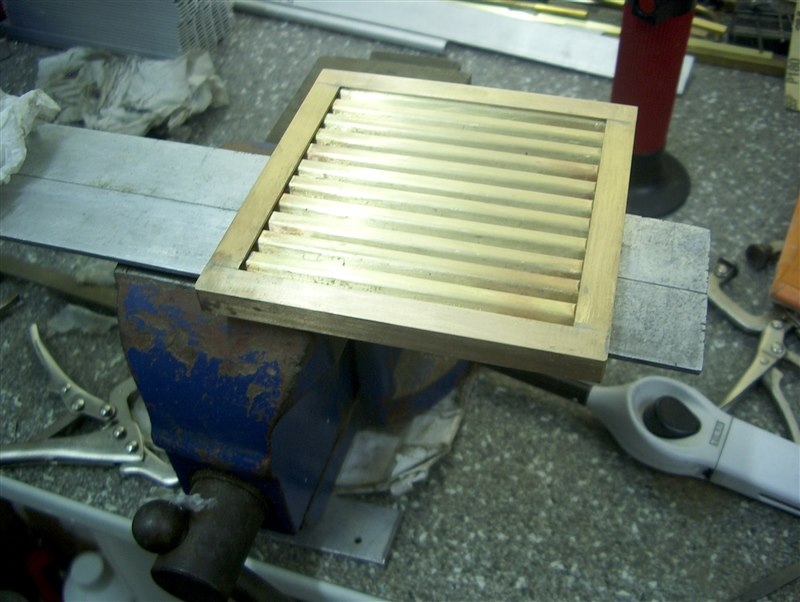

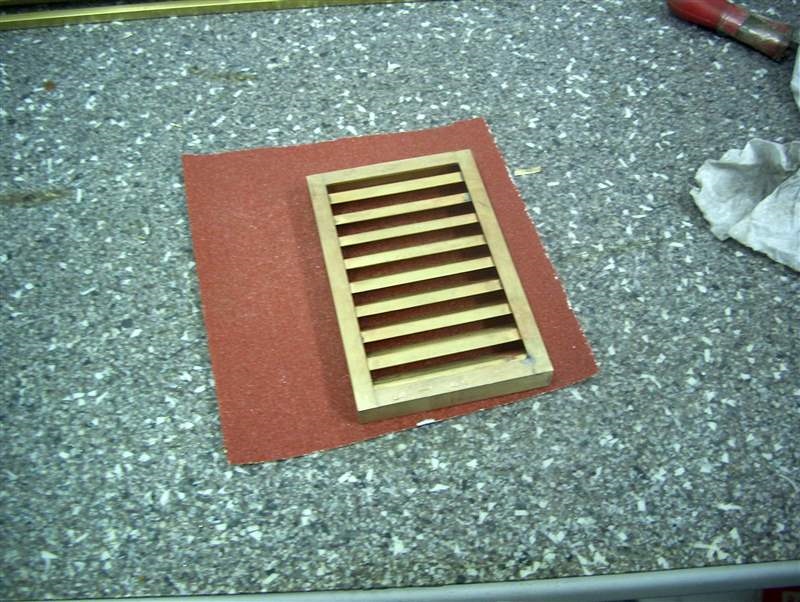

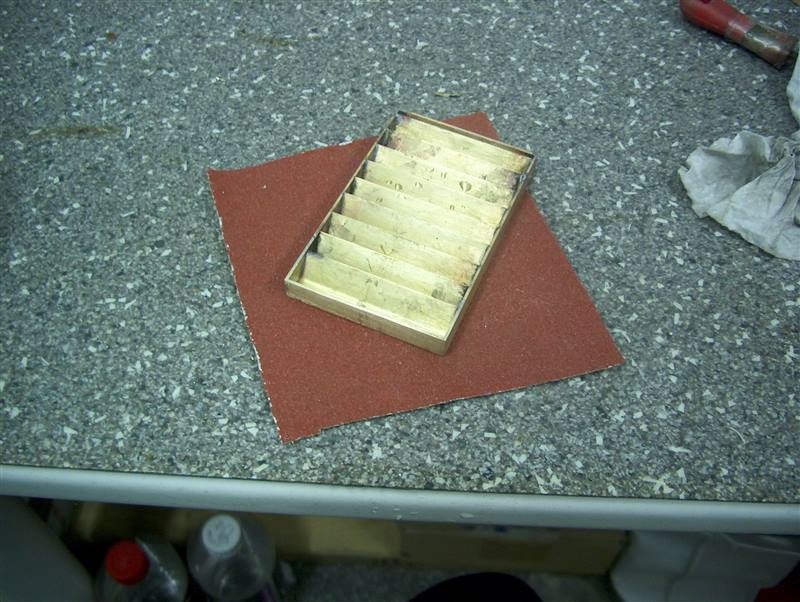

    Het ventilatierooster met de 9 lamellen is klaar, maar moet nog mooi afgewerkt worden.


    Tot zover deze update.

    Wordt vervolgd.

  6. demian1290

    demian1290

    Lid geworden:
    6 mrt 2013
    Berichten:
    280
    Locatie:
    Rosmalen NB
    Fijn om te zien hoe je dit dus doet! Vooral het solderen van meerdere delen kort bij elkaar zonder dat de reeds gesoldeerde verbinding loslaat.

    trialrolf en VOLVO FH 16 750 vinden dit leuk.
  7. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    7.671
    Locatie:
    .
    Update : 0013


    Hallo allemaal,

    We gaan weer verder met de bouw van de container.

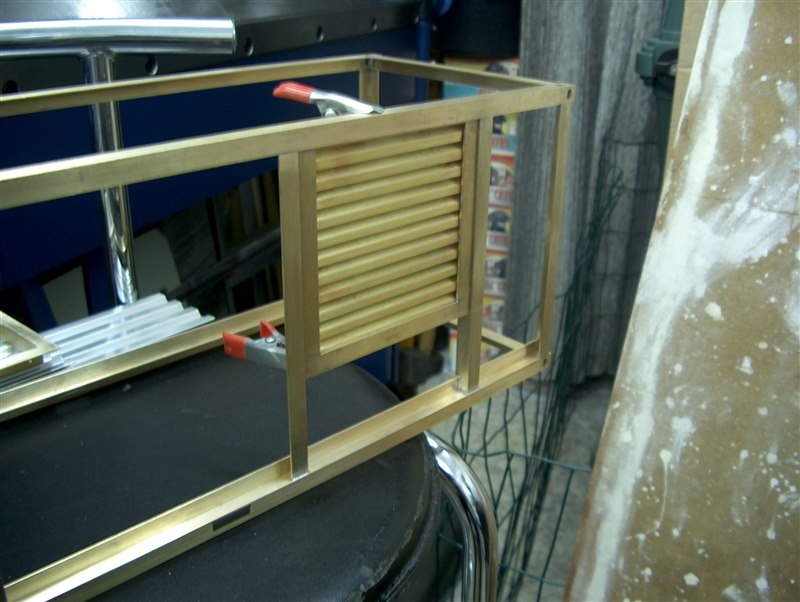

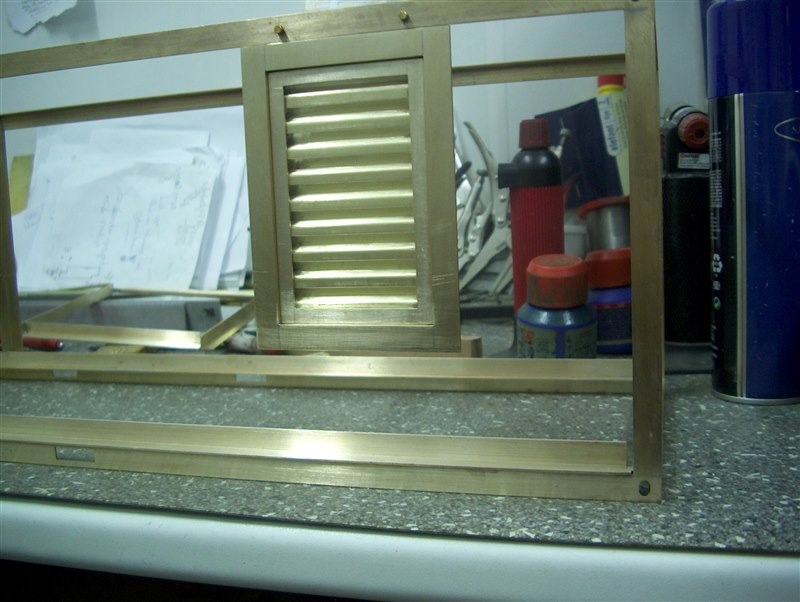

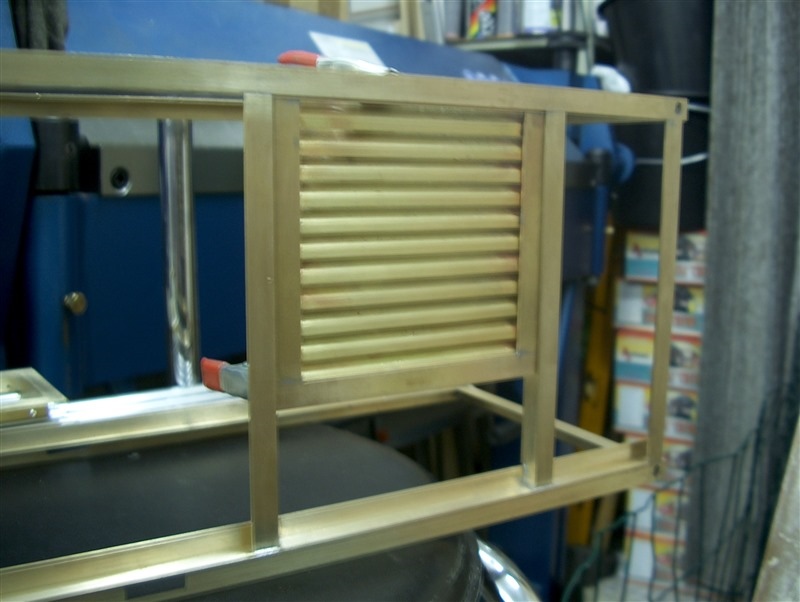

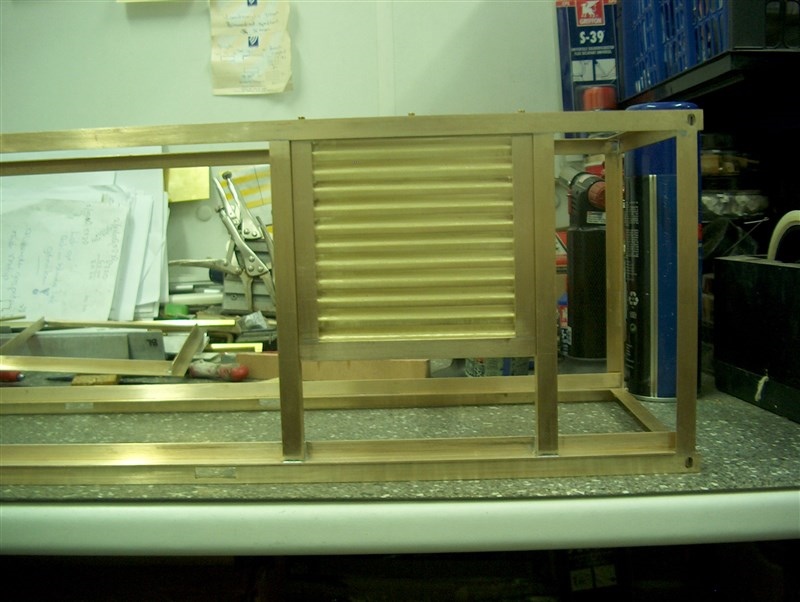

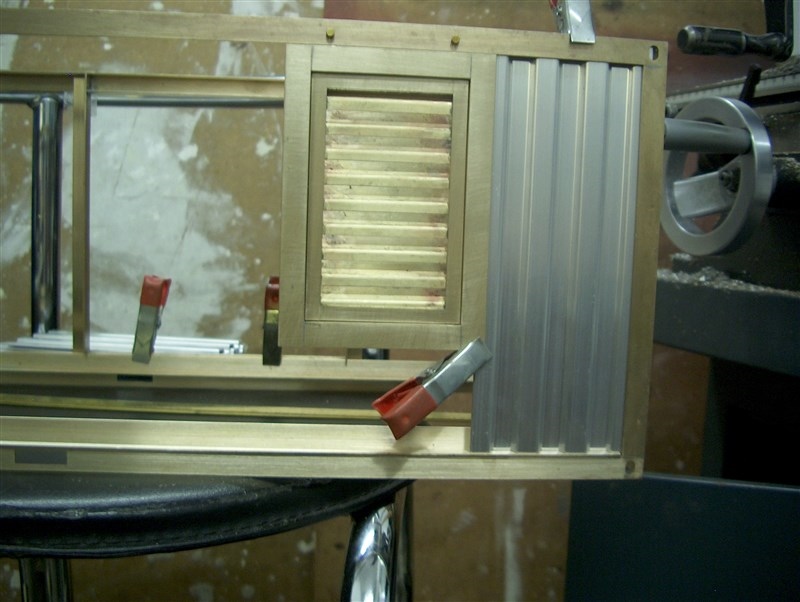

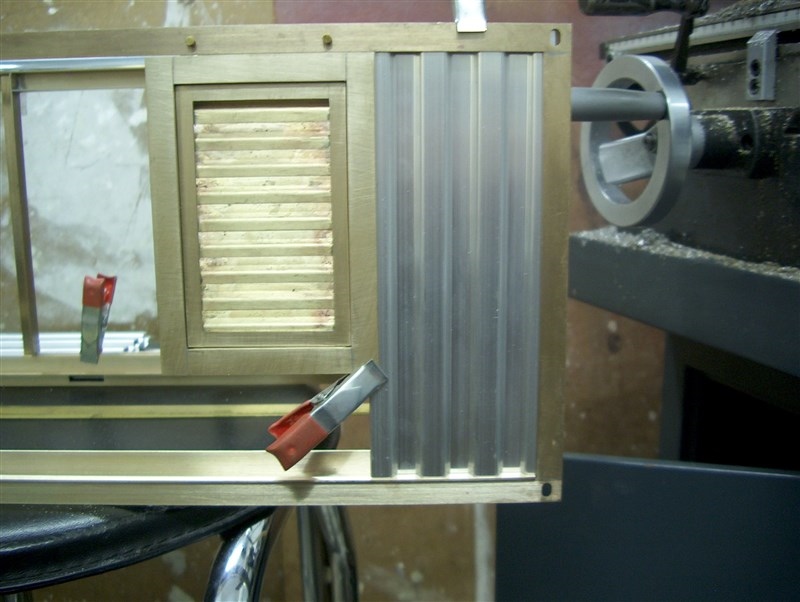

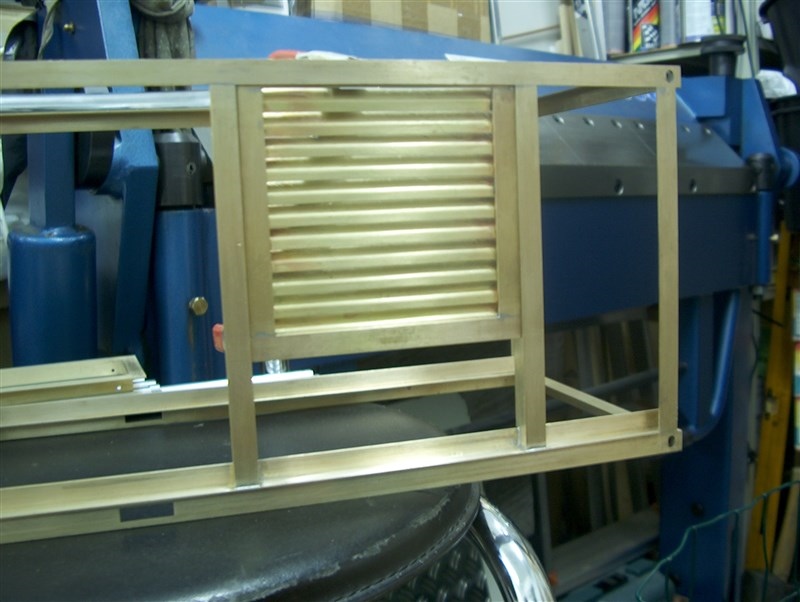

    Het messing ventilatierooster frame met lamellen even gepast in het aan de rechter voorkant in het containerframe.

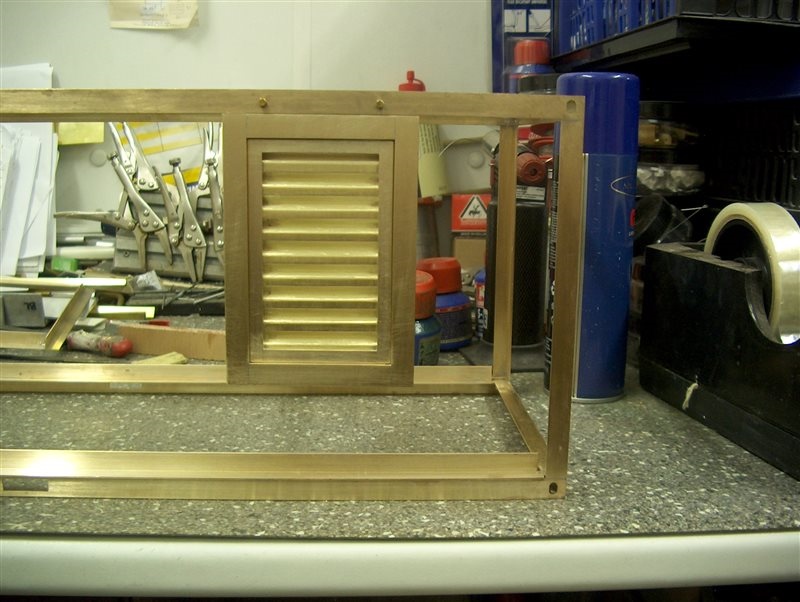

    Het ventilatierooster met lamellen mooi afgewerkt en met twee M2 boutjes in de bovenrand van het containerframe vastgezet.


    Het ventilatierooster wordt t.z.t. aan de onderkant aan de beplating va de container met twee M2 boutjes vastgezet.

    Tot zover deze update.

    Word vervolgd.

  8. marcelinets

    marcelinets

    Lid geworden:
    25 aug 2012
    Berichten:
    1.641
    Locatie:
    Rotterdam
    Mooi staaltje modelbouw Pieter, net als alle andere bouw projecten van je.

    VOLVO FH 16 750 vindt dit leuk.
  9. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    7.671
    Locatie:
    .

    Marceline,

    Bedankt voor je compliment.
    Smiley Dikke duim.gif

  10. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    7.671
    Locatie:
    .
    Alle "Leuk Aanklikkers" bedankt.
    Smiley Twee dikke duimen Klein.png

  11. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    7.671
    Locatie:
    .
    Update : 0014


    Hallo allemaal,

    Verdergegaan met de bouw van de container.

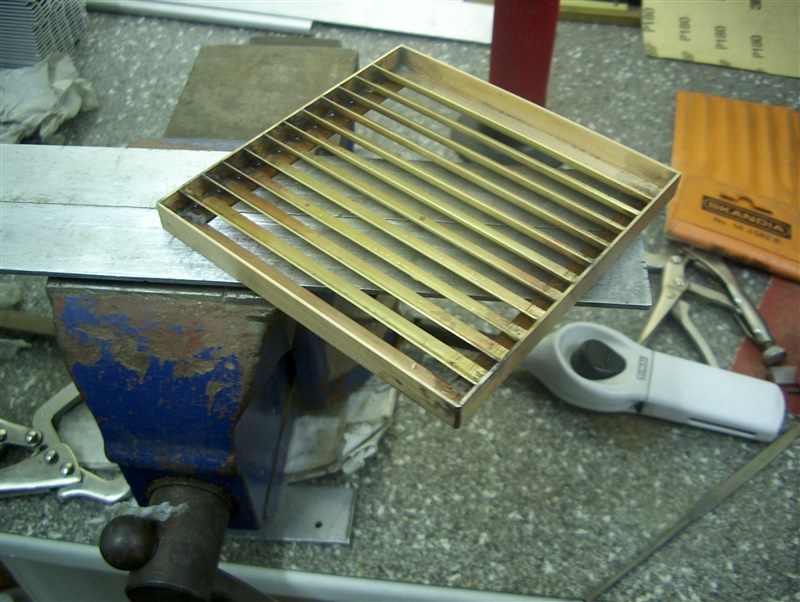

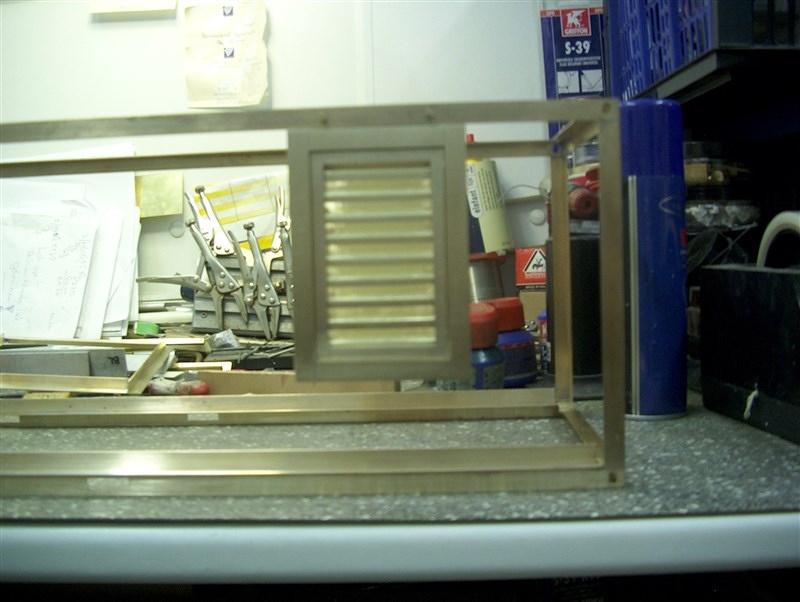

    Een messing ventilatierooster voor de linkerzijkant van de containerframe voor een ventilator voor de elektronicaruimte gemaakt en n elkaar gesoldeerd.

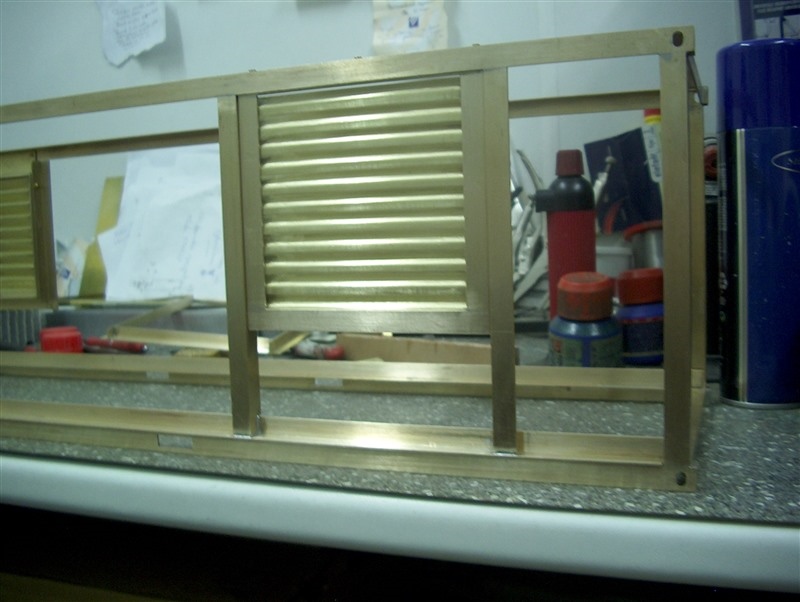

    Het messing ventilatierooster met lamellen gepast in het containerframe, het ventilatierooster past goed.

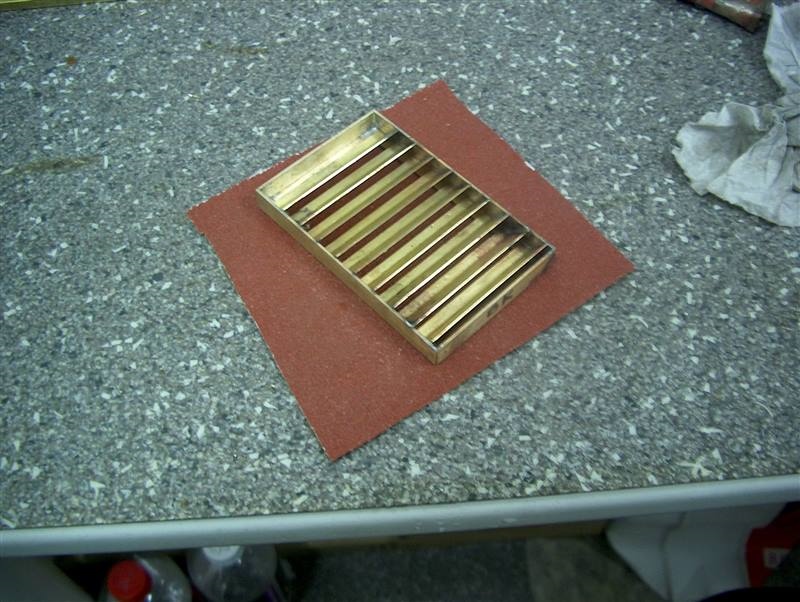

    Het ventilatierooster mooi netjes afgewerkt en even opnieuw gepast in het containerframe.


    Tot zover deze update.

    Wordt vervolgd.

  12. Hofabooz

    Hofabooz

    Lid geworden:
    22 apr 2019
    Berichten:
    3
    Locatie:
    NW UK
    Hello Pieter

    : yes :: yes :: yes:
    I have been enjoying all your build reports from over the sea in the UK.
    Please keep posting them and please ignore any of the ridiculous comment that you have mentioned.
    Your work is that of a true model maker and I am very happy that you take the time to share with is all.
    On a side note there can never be to many pictures as I have used some of your build process in my model work.
    Is a great thing that you share your skills with us all.
    PS please can you advise where you obtained the scale aluminum corrugations for the container sides.

    Kind regards

    Mark

    VOLVO FH 16 750 vindt dit leuk.
  13. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    7.671
    Locatie:
    .
    Hofabooz vindt dit leuk.
  14. Hofabooz

    Hofabooz

    Lid geworden:
    22 apr 2019
    Berichten:
    3
    Locatie:
    NW UK
    Hello Pieter

    Many thanks for the the link to the metal supplier

    Regards

    Mark

    VOLVO FH 16 750 vindt dit leuk.
  15. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    7.671
    Locatie:
    .
    Update : 0015


    Hallo allemaal,


    Verdergegaan met de bouw van de container.

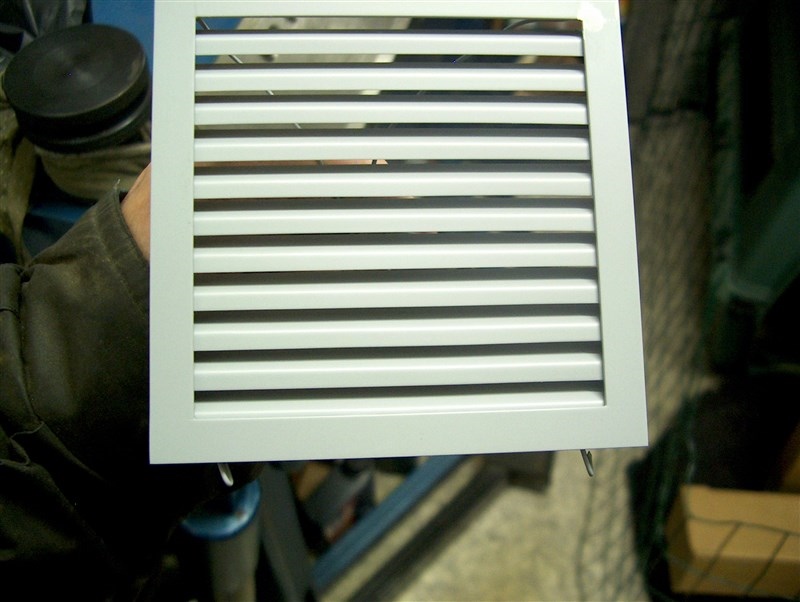

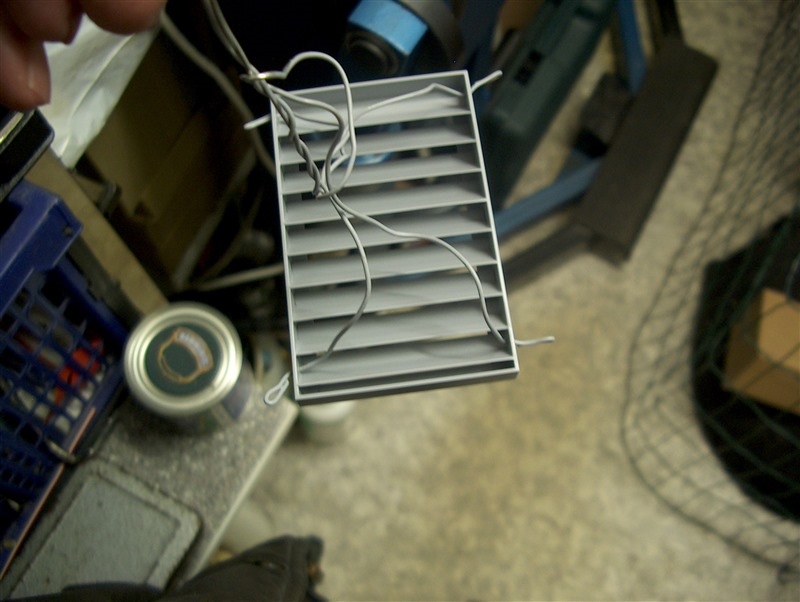

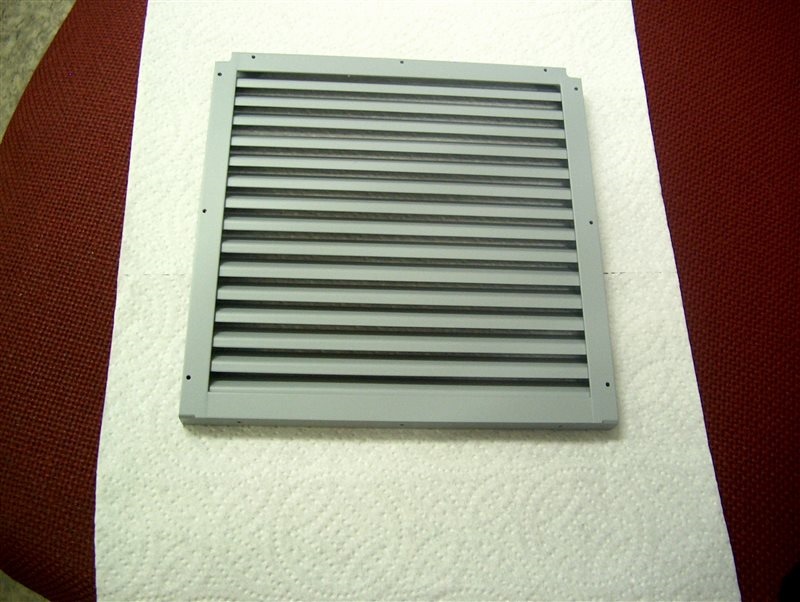

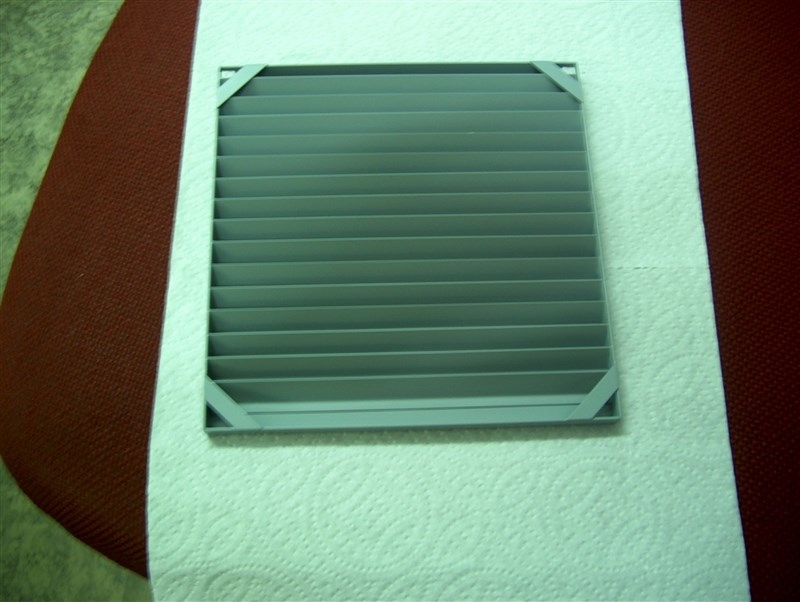

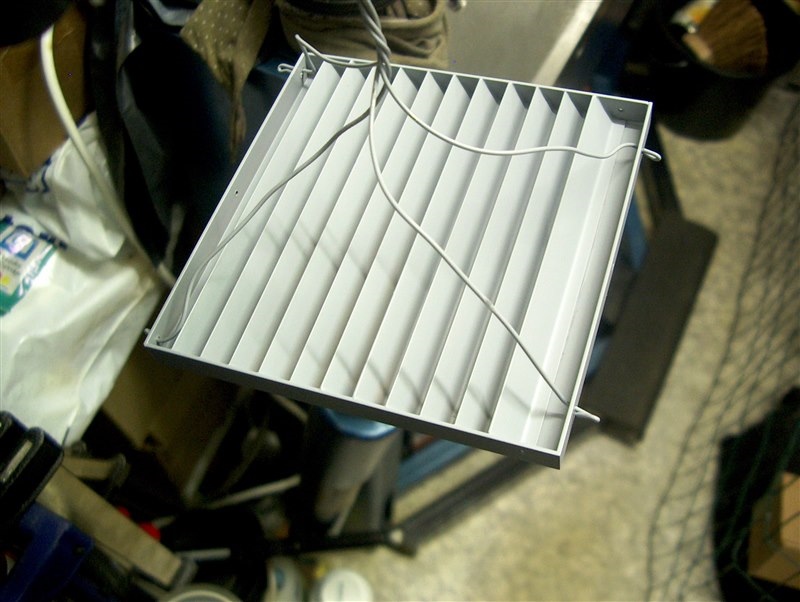

    De drie ventilatieroosters direct in de primer gespoten, voordat ze weer gaan oxideren.

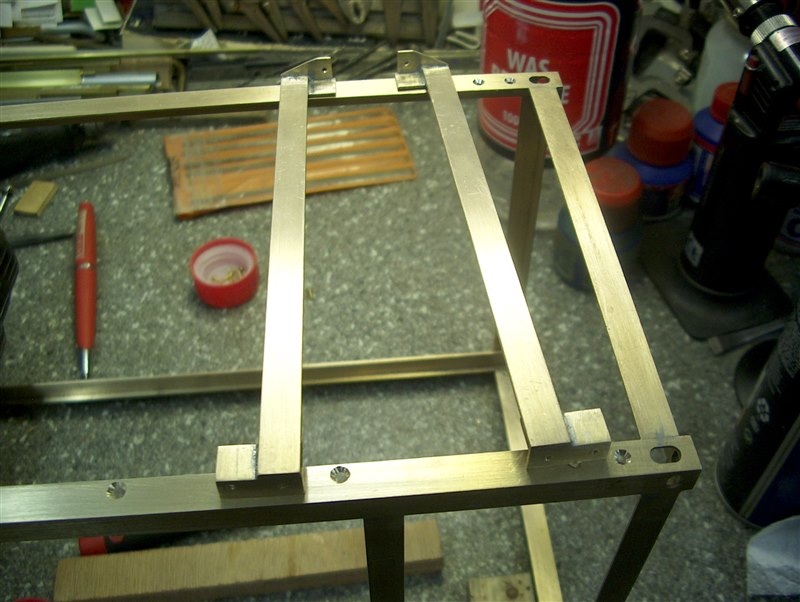

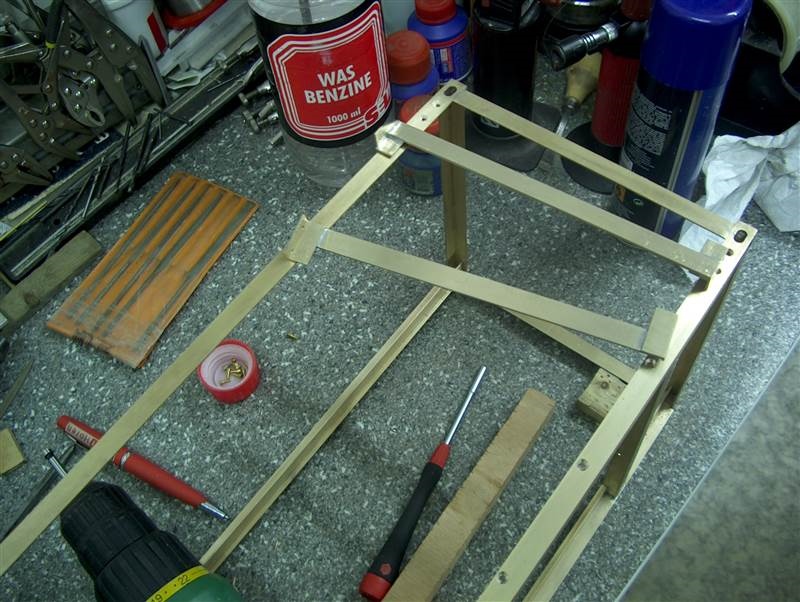

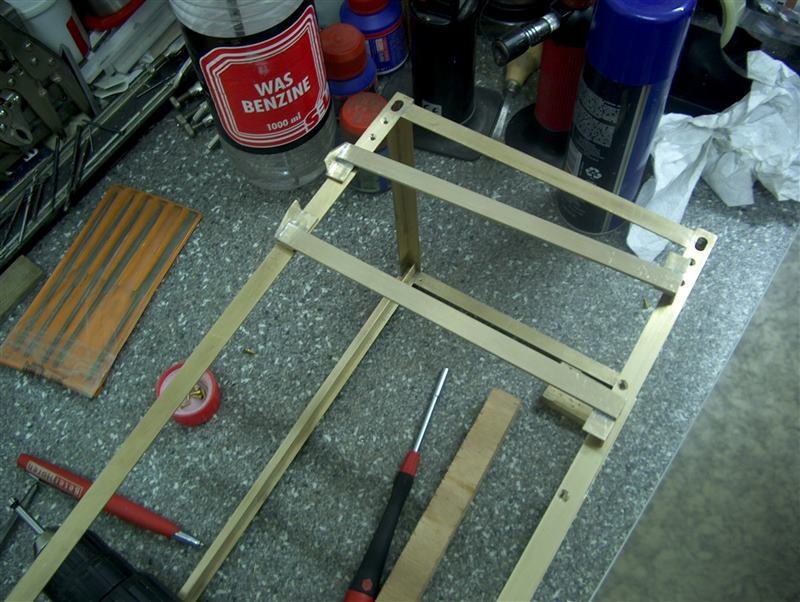

    Extra versterkingssteunen gemaakt voor aan de achterzijde van het containerframe, waar t.z.t. de achterdeuren aan worden gemonteerd.



    Tot zover deze update.

    Wordt vervolgd.

  16. hobbyvanrobbie

    hobbyvanrobbie

    Lid geworden:
    23 feb 2011
    Berichten:
    179
    Locatie:
    Nissewaard



    Hierbij tipje van de sluier

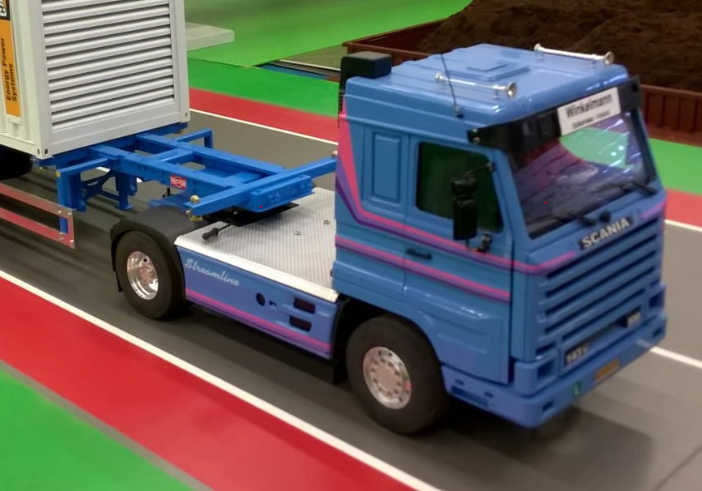

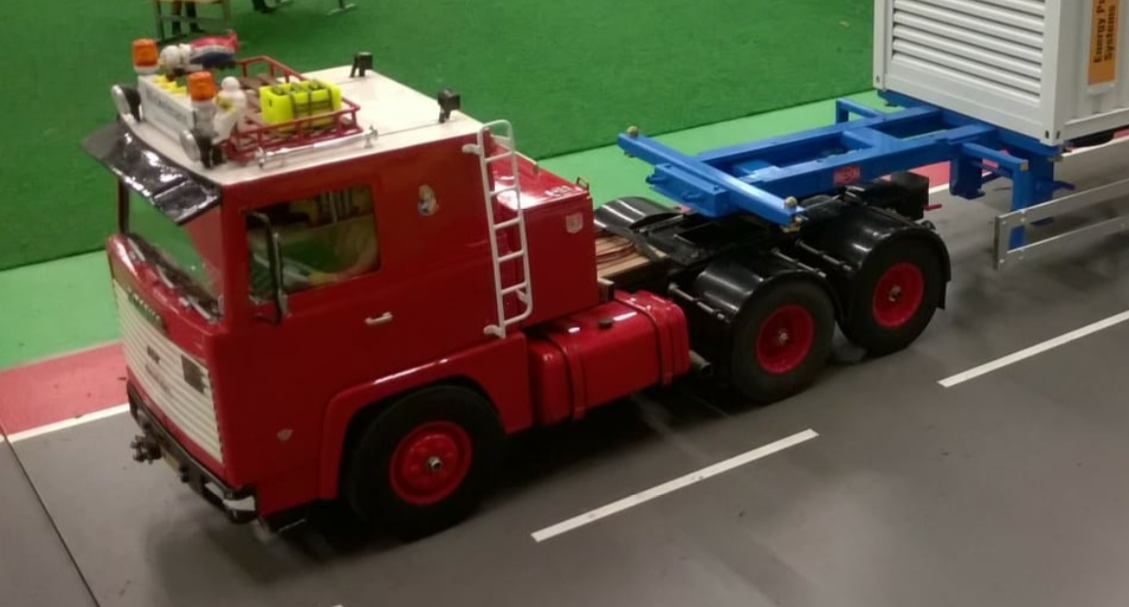

    Hier reed ik de mooie caterpillar container rond op de daarbij behorende 40ft container chassis


    Laatst bewerkt: 28 jun 2019
  17. hobbyvanrobbie

    hobbyvanrobbie

    Lid geworden:
    23 feb 2011
    Berichten:
    179
    Locatie:
    Nissewaard
  18. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    7.671
    Locatie:
    .
    Hallo Rob,

    Top !!
    Smiley  2 Dikke duimen.jpg Smiley Dikke duim.gif

  19. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    7.671
    Locatie:
    .
    Alle "Leuk aanklikkers" bedankt.
    SMILEY  OKAY - kopie (2).jpg

  20. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    7.671
    Locatie:
    .
    Update : 0016


    Hallo allemaal,


    Verdergegaan met de bouw van de container.

    Begonnen met de bouw van de zijdeuren voor de machinekamer.

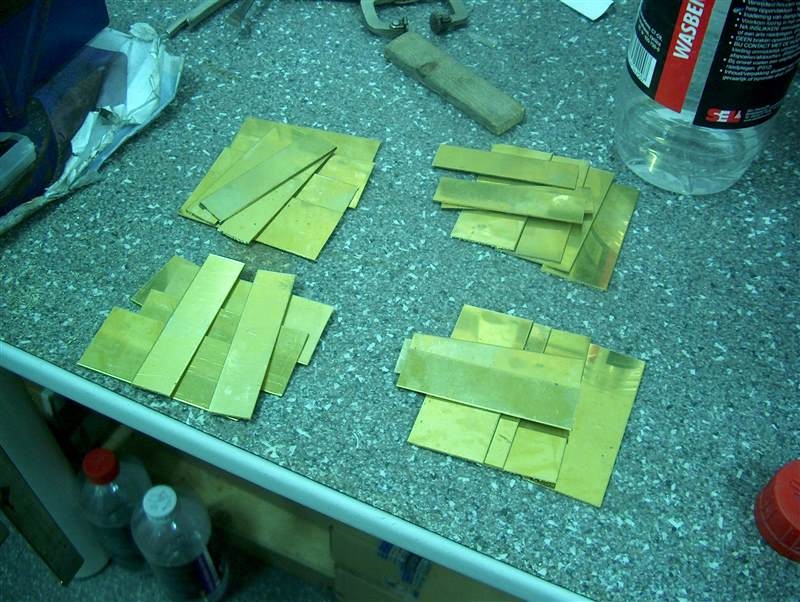

    De losse messing platen voor de zijdeuren uitgezaagd en op maat gefreesd. HPIM8586.jpg

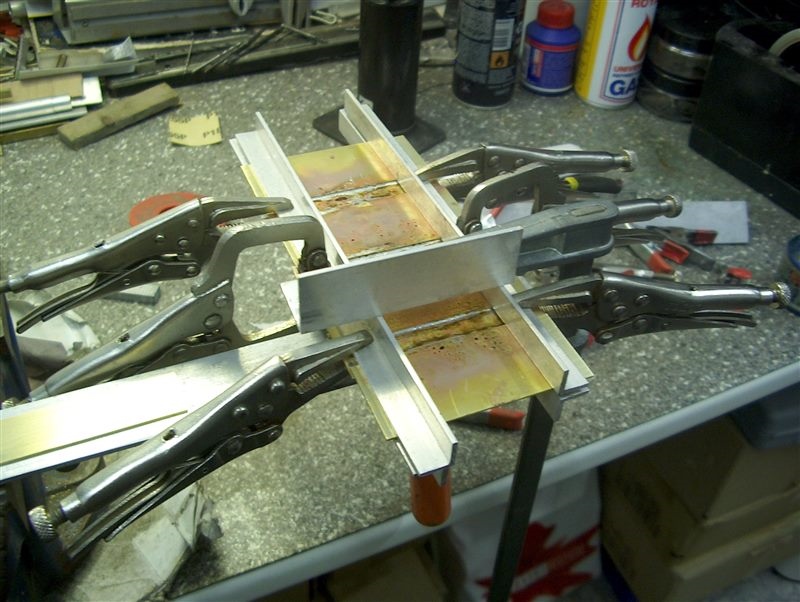

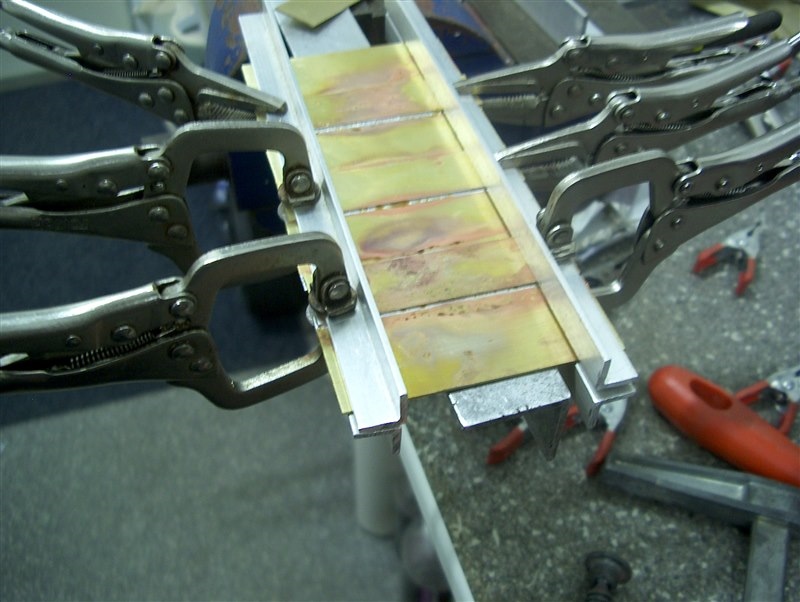

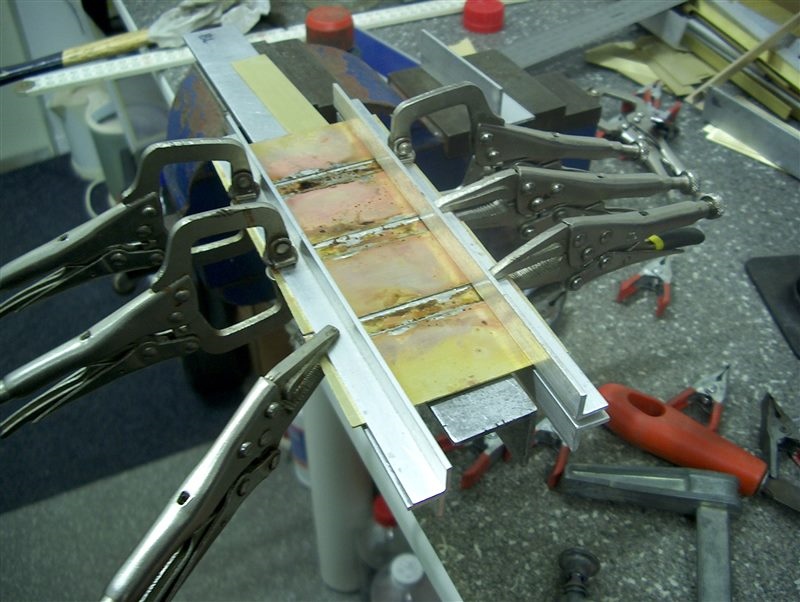

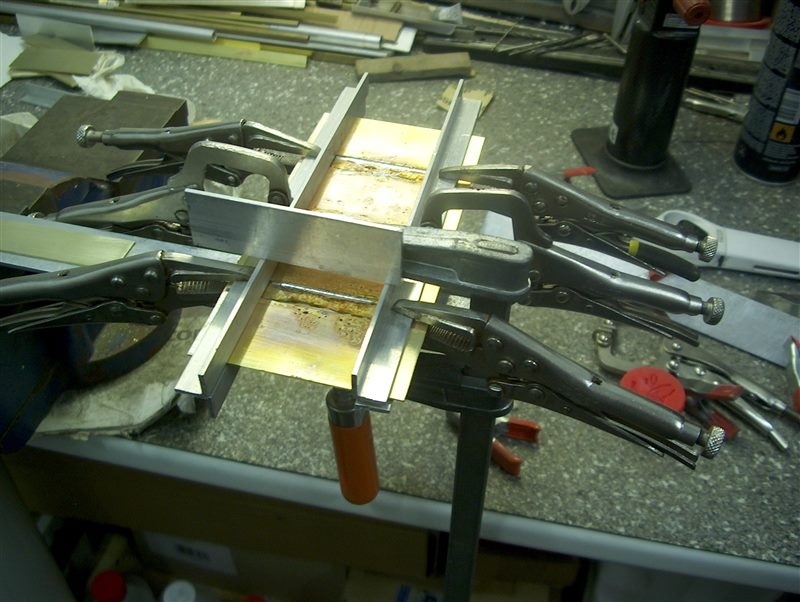

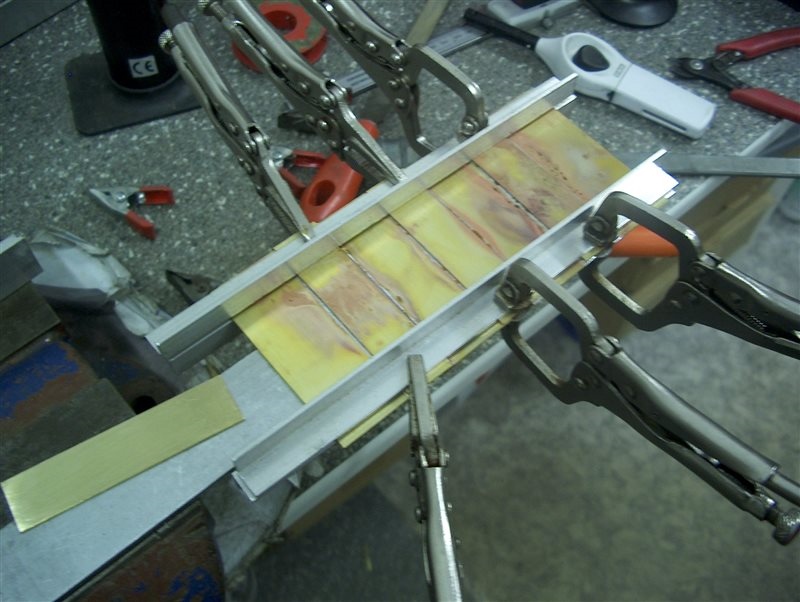

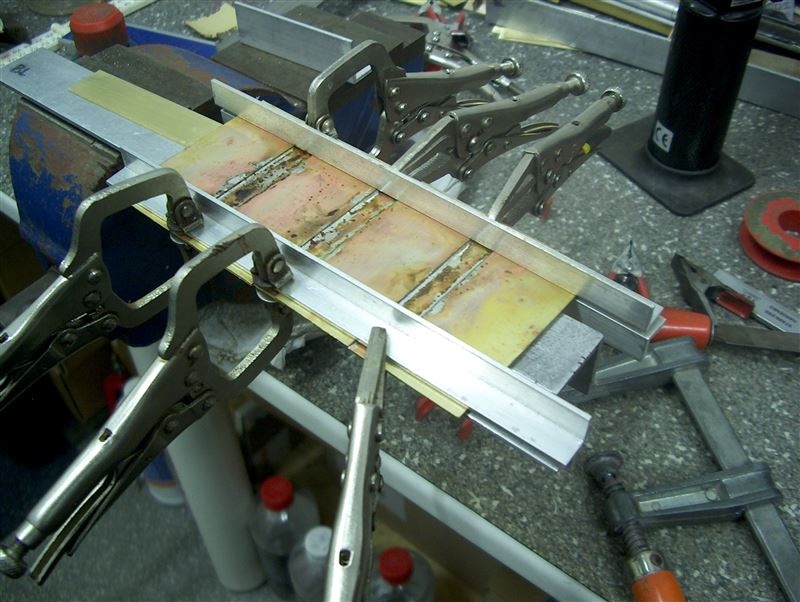

    De losse platen vastgeklemd tussen vier aluminium hoeklijnen en de losse platen gesoldeerd voor de twee zijdeuren.
    De eerste deur gesoldeerd.



    De tweede deur gesoldeerd.



    Tot zover deze update.
    Wordt vervolgd.

    Rakthi, Mark300, modelbouwer en 1 andere persoon vinden dit leuk.
