Bouwverslag CATERPILLAR 3516B GENERATOR

Discussie in 'Bouwverslagen Trucks en Bouwmachines' gestart door VOLVO FH 16 750, 2 nov 2013.

  1. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.975
    Locatie:
    Haren (Ems) Deutschland
    Hallo Willum,

    Bedankt voor je compliment.
    SMILEY  DUIM OMHOOG BEDANKT.jpg
    Waarom messing ?

    Met messing kan je veel mooiere kleine detail onderdelen maken, omdat je de onderdelen, hoe klein dan ook, deze heel mooi in elkaar kan solderen.
    Helaas gaat dit niet met aluminium.
    Je kan aluminium wel lassen met een MIG lasapparaat, maar niet zo fijn als solderen.
    Aluminium solderen is geen succes, wel eens geprobeerd, maar dit is echt een ramp.
    Aluminium solderen, vindt ik niks, dit lukt mij helaas niet zo goed, volgens mij bij anderen ook niet, want ik zie het bijna nooit dat er aluminium wordt gesoldeerd, zelfs de aluminium koning : Opa Wil soldeert geen aluminium !!
    Aluminium MIG lassen vind ik vrij grof.
    MIG lassen van de deursluitingen gaat echt niet lukken !
    Aluminium lijmen, hier ben ik geen kei in, ik heb altijd het gevoel dat de gelijmde delen weer loslaten, dit zal wel aan mij liggen.
    Dus blijf ik voorlopig nog maar gewoon messing gebruiken.

    Ik heb wel een MIG lasapparaat, wat ik gebruik om staal te lassen/hechten en dan af de naden mooi afwerken met tin solderen(zacht solderen), of las het sterk moet zijn met zilver solderen (hard solderen), maar dit heeft één nadeel, je moet het materiaal veel warmer stoken, waardoor het staal heel snel krom trekt en het weer moet richten.
    Tegenwoordig werk ik alle naden af met tin solderen. (zacht solderen)
    Want als je het staal hecht met MIG, dan ik het eigenlijk al sterk genoeg, maar dan zie je wel de naden, dat vind ik niet mooi.
    MIG lassen is veel mooier dan vlamboog lassen met elektroden, vroeger laste ik met elektroden, minder mooi en vaak slak insluiting.

    Het nadeel van messing is : Dat het zwaar is, veel zwaarder dan aluminium, maar ook zwaarder dan staal.

    Ik werk tegenwoordig veel meer met staal. omdat dit relatief goedkoop is.
    Messing is tegenwoordig nogal duur, alsof het van goud is, hahaha.
    Toen ik met messing begon voor de hobby kostte dit 4 gulden per kg, nu kost messing 41,88 per kg.

    Ik gebruik ook wel aluminium hoor, als het bij de 1:1 ook aluminium is, gebruik ik aluminium, zoals, wielnaven en velgen.
    Ik gebruik ook wel ABS kunststof, als bij de 1:1 ook van kunststof is.

    Ghossie en Catwoman vinden dit leuk.
  2. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.975
    Locatie:
    Haren (Ems) Deutschland
    Update : 0024

    Hallo allemaal,

    Verder gegaan met de deursluitingen voor de zij en achterdeuren.

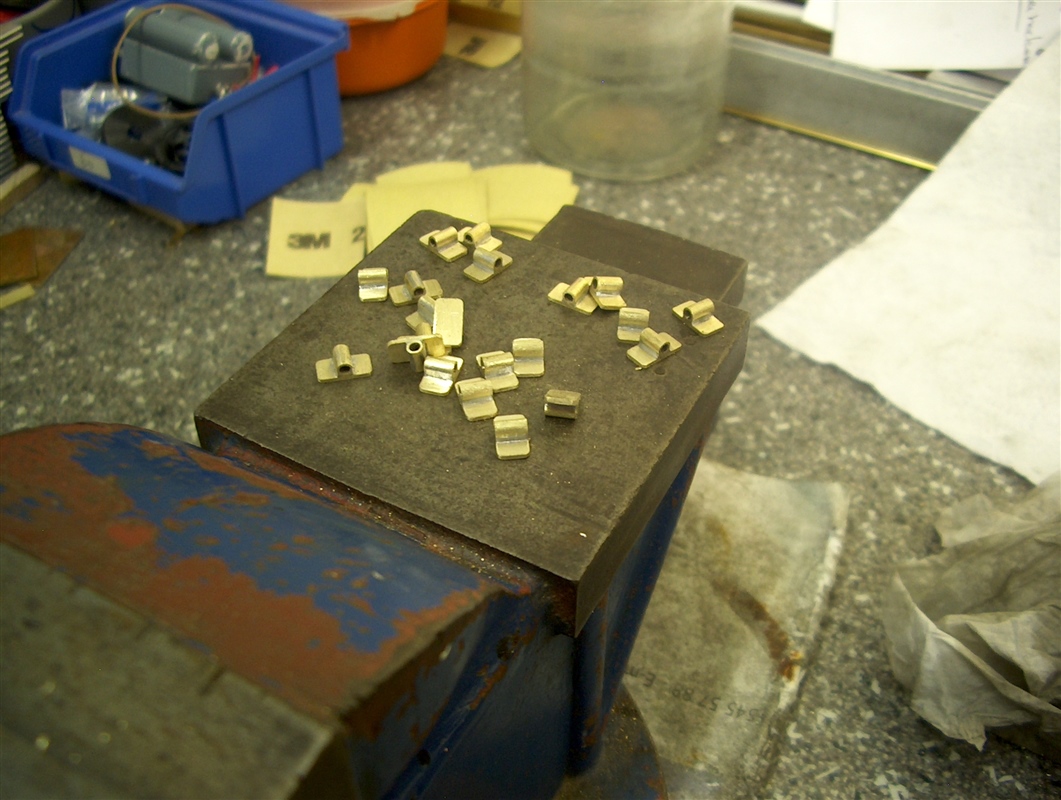

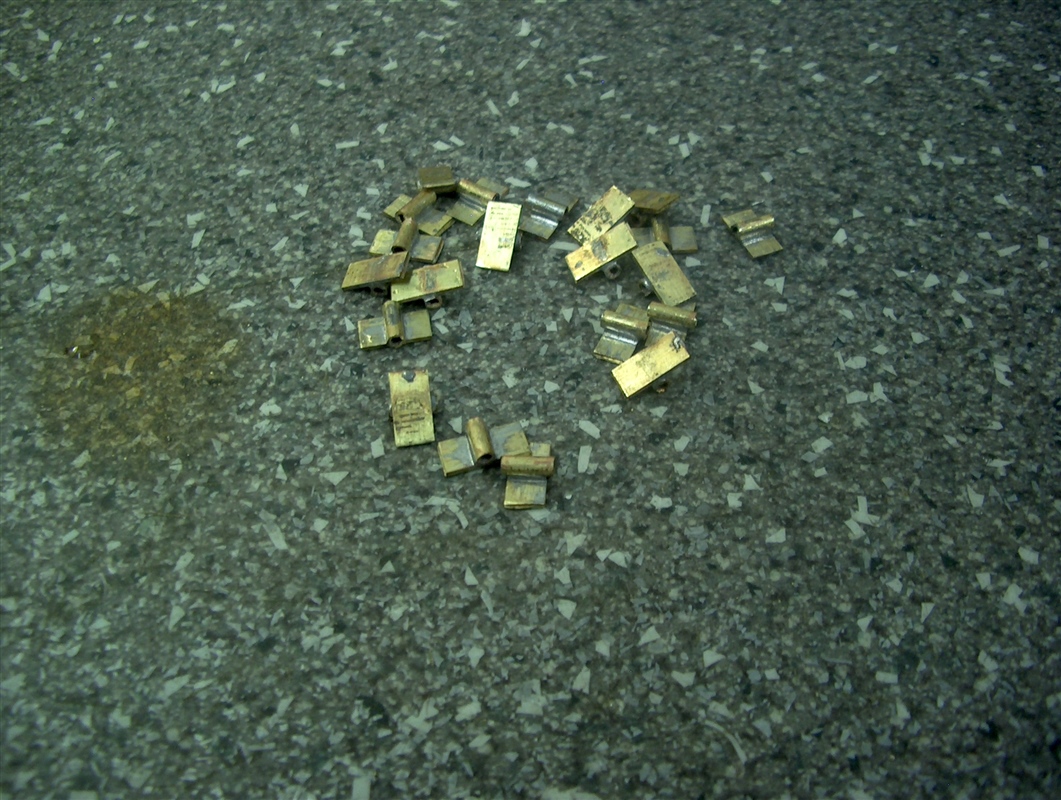

    Begonnen met het maken van alle deursluitingen en in elkaar te monteren/te solderen.

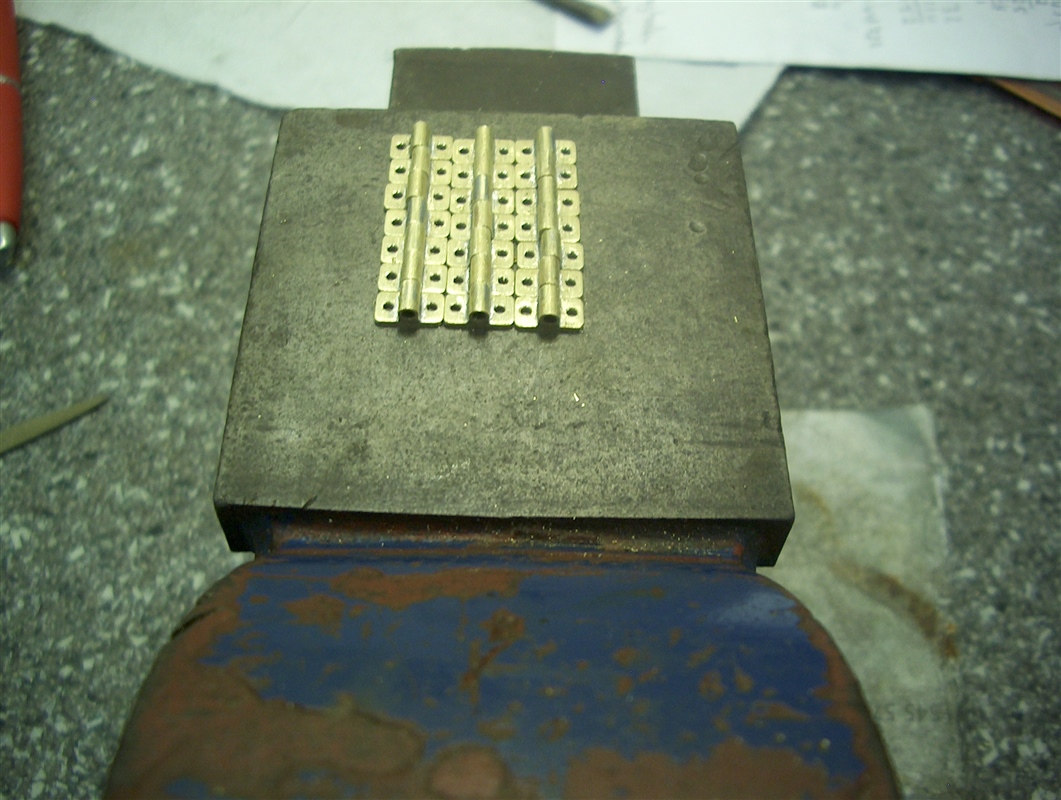

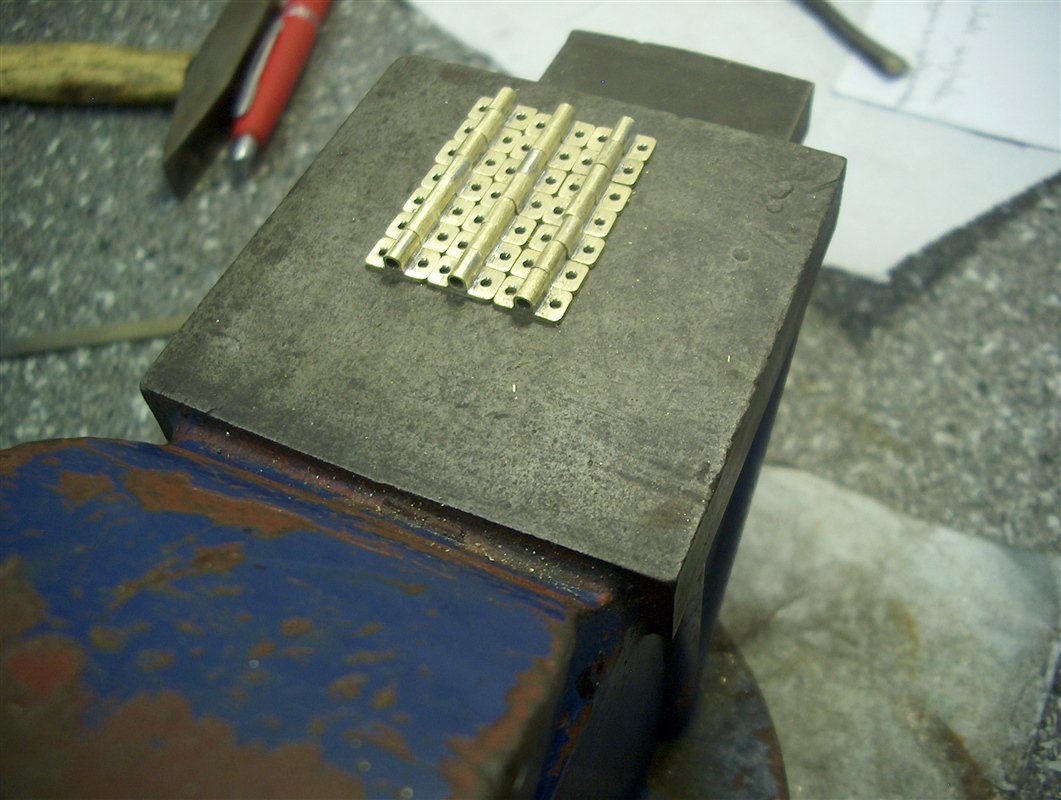

    De draaipunten van de deursluitingen in elkaar gesoldeerd.


    De draaipunten mooi afgewerkt en de gaatjes geboord om de draaipunten op de deuren te monteren.

    De hoekjes mooi afgerond.

    Tot zover deze kleine update.

    Wordt vervolgd.

    huenenbedden, Mark300, ozy en 6 anderen vinden dit leuk.
  3. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.975
    Locatie:
    Haren (Ems) Deutschland
    Hallo allemaal,

    Het is al weer enige tijd geleden dat ik een update heb geplaatst.
    De laatste update geplaatst op 22-08-2019

    Door familie omstandigheden kom ik voorlopig niet toe aan de hobby, dit zal nog wel enige tijd gaan duren.

    Mark300 vindt dit leuk.
  4. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    1.768
    Locatie:
    noord-limburg
    Pieter,

    Door familie omstandigheden kom ik voorlopig niet toe aan de hobby,
    dit zal nog wel enige tijd gaan duren.


    Familie gaat voor hobby.
    Neem de tijd Pieter.

    Groet,
    Willum

    VOLVO FH 16 750 vindt dit leuk.
  5. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    1.768
    Locatie:
    noord-limburg
    Recht boren.

    Ik boor met de hand een putje in het centerpuntje,

    Als de boorgaten netjes in lijn moeten liggen
    druk ik (met behulp van aan aanleglineaal) op een klein persje de centerpunt in het metaal.
    Kun je boren op een freesbankje dan is het een ander verhaal.
    Als tweede stap voorboren met klein boortje in de kolomboor.
    Dan verder naar de gewenste maat.

    Ieder wat hij kan en wat hij wil.

    Veel modelbouwplezier,
    Willum

    VOLVO FH 16 750 vindt dit leuk.
  6. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    1.768
    Locatie:
    noord-limburg
    Aluminium solderen

    hoe klein dan ook,
    deze heel mooi in elkaar kan solderen.
    Helaas gaat dit niet met aluminium.

    Gaat dit echt niet?
    Ik weet zeker van wel.
    Beetje oefenen, en alles komt goed.

    Ik heb de deelnemerslijst gezien van "de Stoombeurs in Wijchen".
    Ook dit jaar is er een hardsoldeerworkshop aluminium hardsolderen.
    Ga daar eens even proberen.
    Wie zal het zeggen heb je er ooit iets aan.

    Veel modelbouwplezier,
    Willum

    VOLVO FH 16 750 vindt dit leuk.
  7. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.975
    Locatie:
    Haren (Ems) Deutschland
    Hallo allemaal,

    Tot mijn grote schrik zag ik vandaag dat ik dit bouwverslag nooit heb afgemaakt.
    Smiley Blozen.jpg

    De Caterpillar Generatorset met de PACTON containertrailer rijdt al 2 jaar rond op diverse rij-demo's en wordt regelmatig verhuurd.
    (concurrent van het verhuurbedrijf van Rolf)

    [​IMG]

    [​IMG]


    Dus ja, ga ik dit bouwverslag alsnog verder afmaken.


    P.S.
    Mijn Bouwverslagen lopen altijd (ver) achter op het MBF forum met mijn bouwprojecten.

    hobbyvanrobbie vindt dit leuk.
  8. Leon1965

    Leon1965

    Lid geworden:
    21 jul 2019
    Berichten:
    665
    Locatie:
    Nieuwegein
    weer een topic erbij om te volgen....genieten van je bouwkunsten!!!!

  9. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.975
    Locatie:
    Haren (Ems) Deutschland
    Update : 0025

    Hallo allemaal,

    Verder gegaan met de deursluitingen voor de zij en achterdeuren.


    Begonnen met het monteren van alle deursluitingen op de zij en achterdeuren.
    De deursluitingen zijn gelijk aan een 1:1 zeecontainer en werken op de zelfde manier.

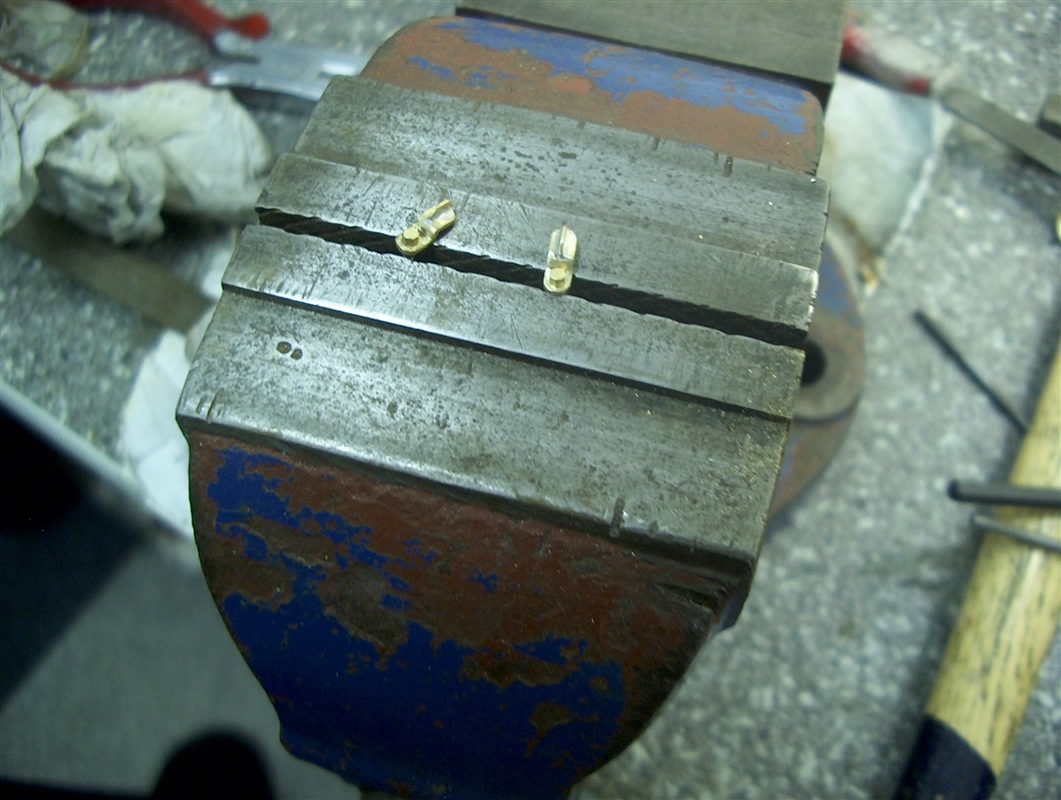

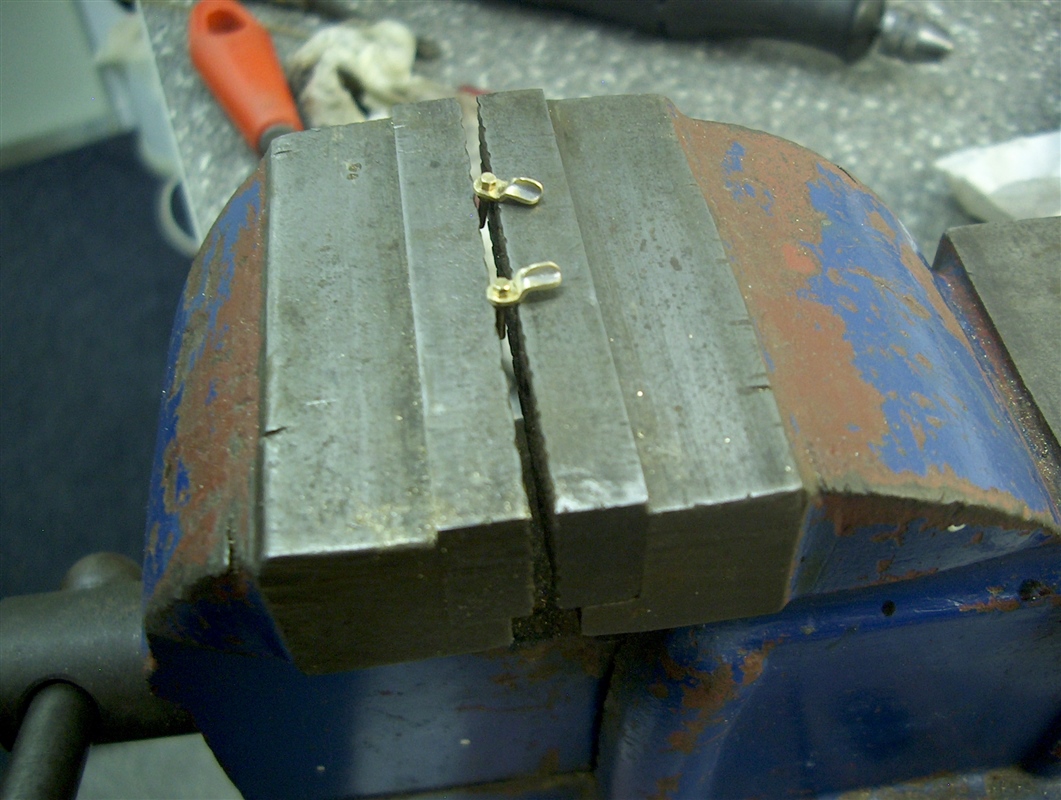

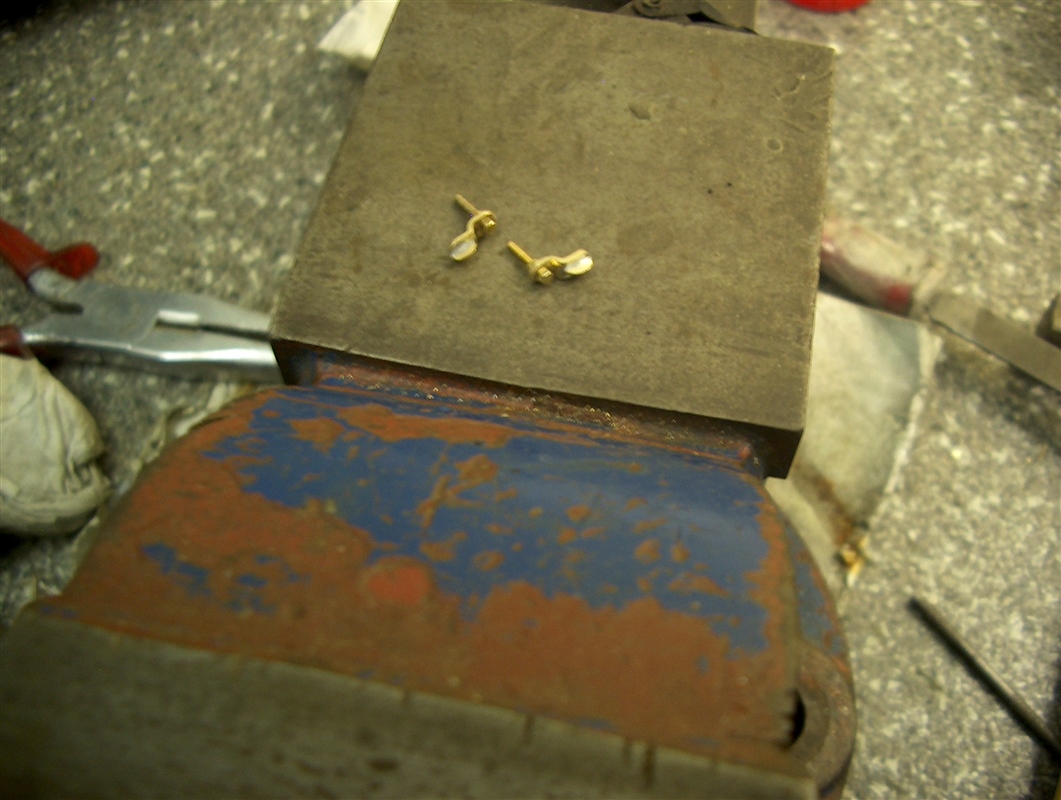

    De borgsluitingen gemaakt en in elkaar gesoldeerd.

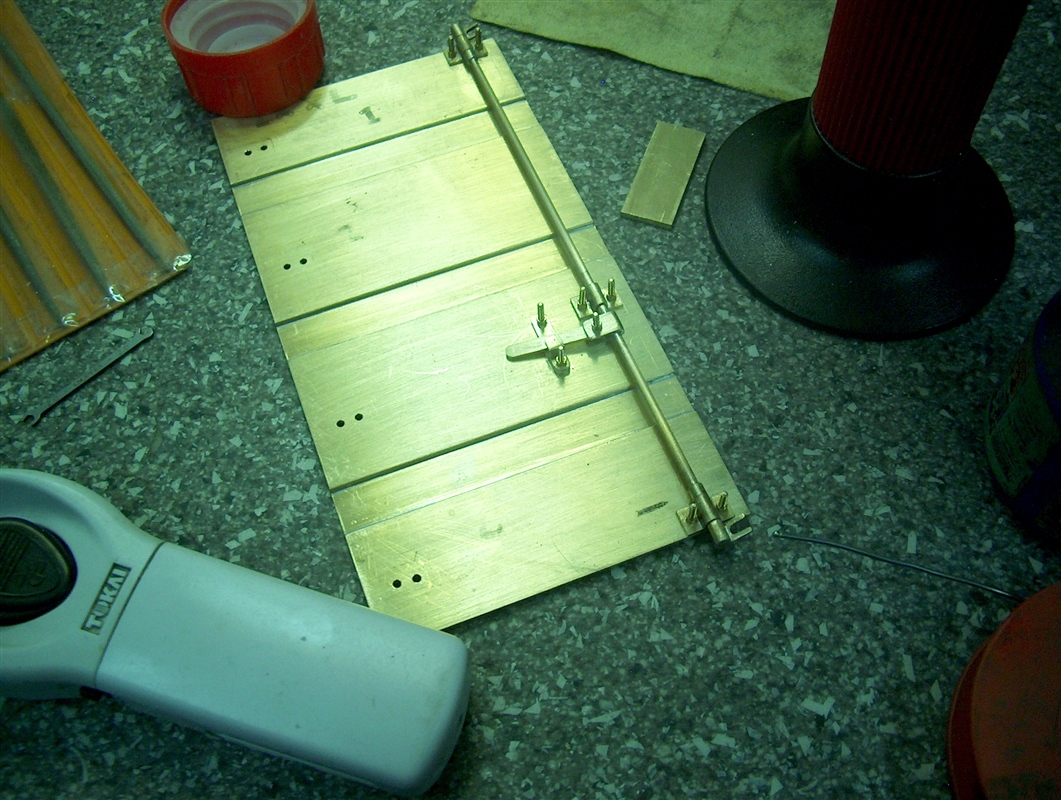

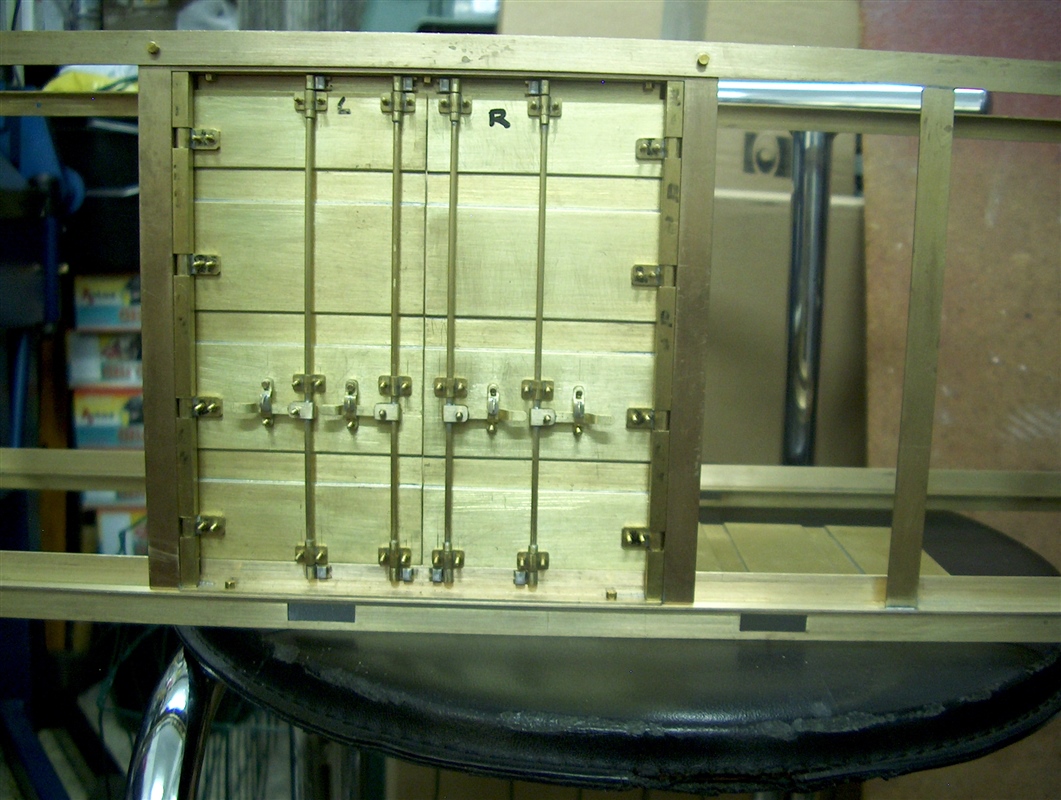

    Alle deursluitingen van de zijdeuren gemonteerd, de M 1.4 boutjes moet nog worden ingekort.

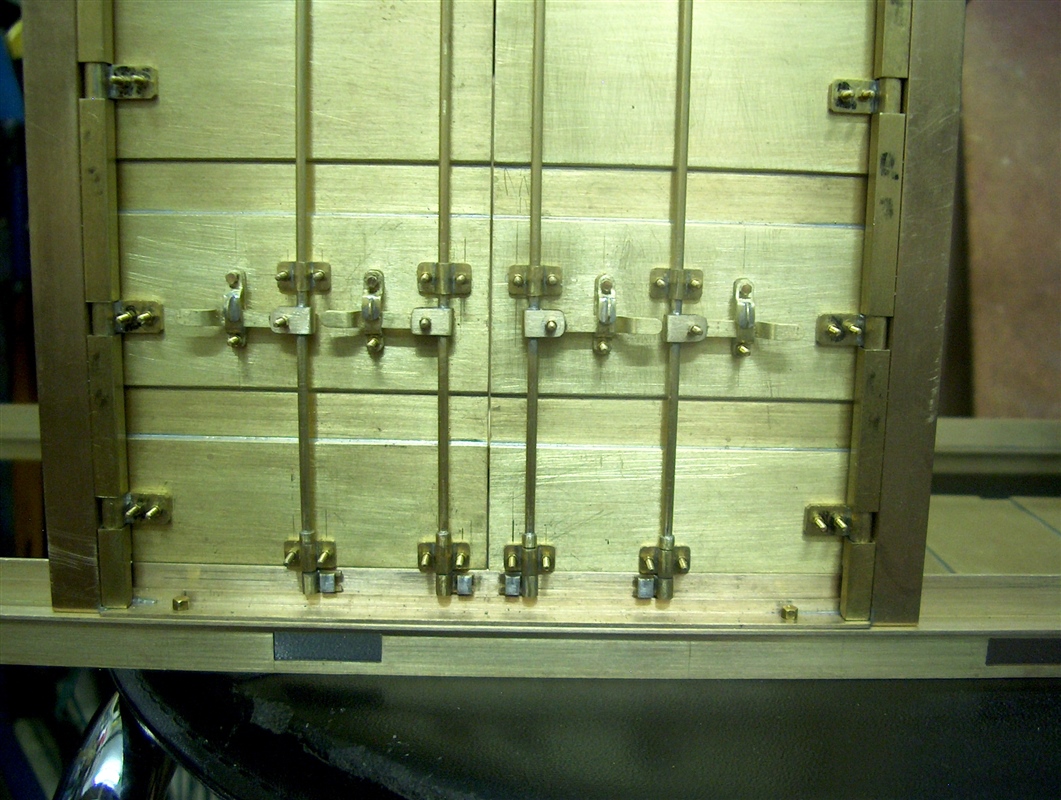

    De deuren sluiten goed, borgsluitingen sluiten mooi strak/goed over de deur ontgrendelhendels heen.


    Het begin is er weer.


    Tot zover deze update.

    Wordt vervolgd.

  10. huenenbedden

    huenenbedden

    Lid geworden:
    9 sep 2017
    Berichten:
    45
    Locatie:
    zetten
    Wow. dat wordt erg netjes.:thumbsup:
    Mooi project. :wave

    Groeten Peter

  11. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.975
    Locatie:
    Haren (Ems) Deutschland
    Alle "Leuk" aanklikkers bedankt.
    BEDANKT DUIM OPHOOG 2.jpg

  12. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.975
    Locatie:
    Haren (Ems) Deutschland

    Hallo Peter,

    Bedankt voor je compliment.
    SMILEY  DUIM OMHOOG BEDANKT.jpg

    huenenbedden vindt dit leuk.
  13. Herman Herrebout

    Herman Herrebout

    Lid geworden:
    20 jan 2019
    Berichten:
    189
    Locatie:
    Terneuzen
    Dit is ook weer een toppertje

  14. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.975
    Locatie:
    Haren (Ems) Deutschland
    Update : 0026

    Hallo allemaal,

    Verder gegaan met de deursluitingen voor de zij en achterdeuren.

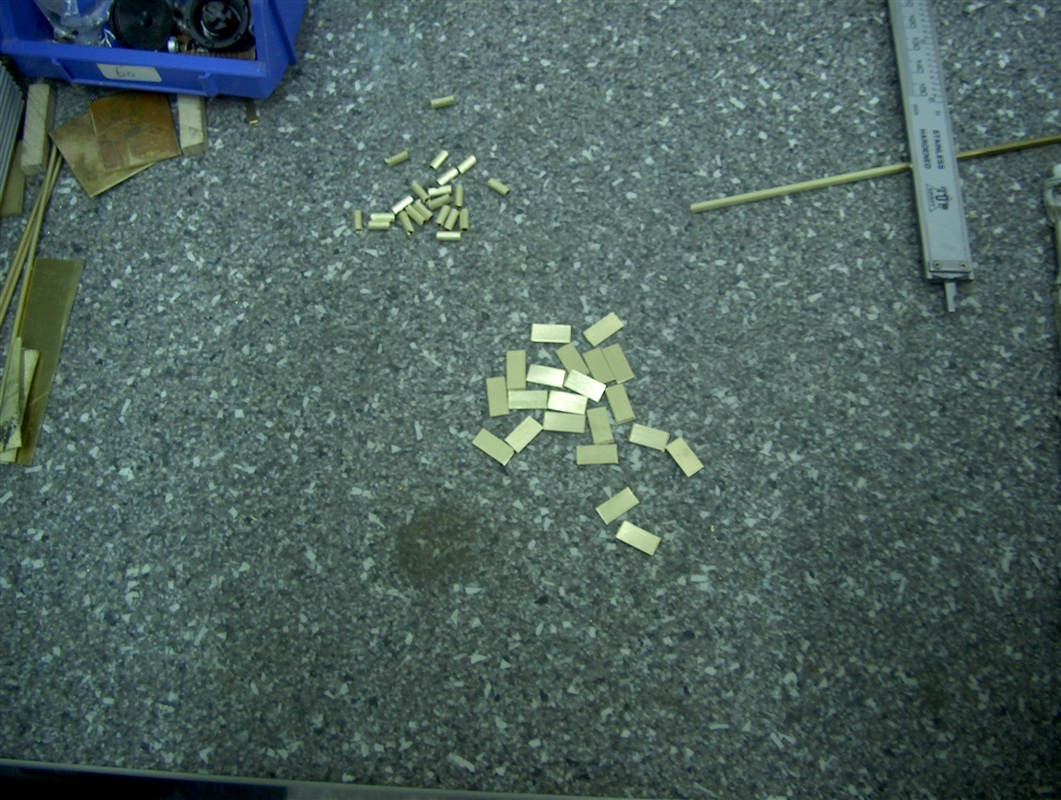

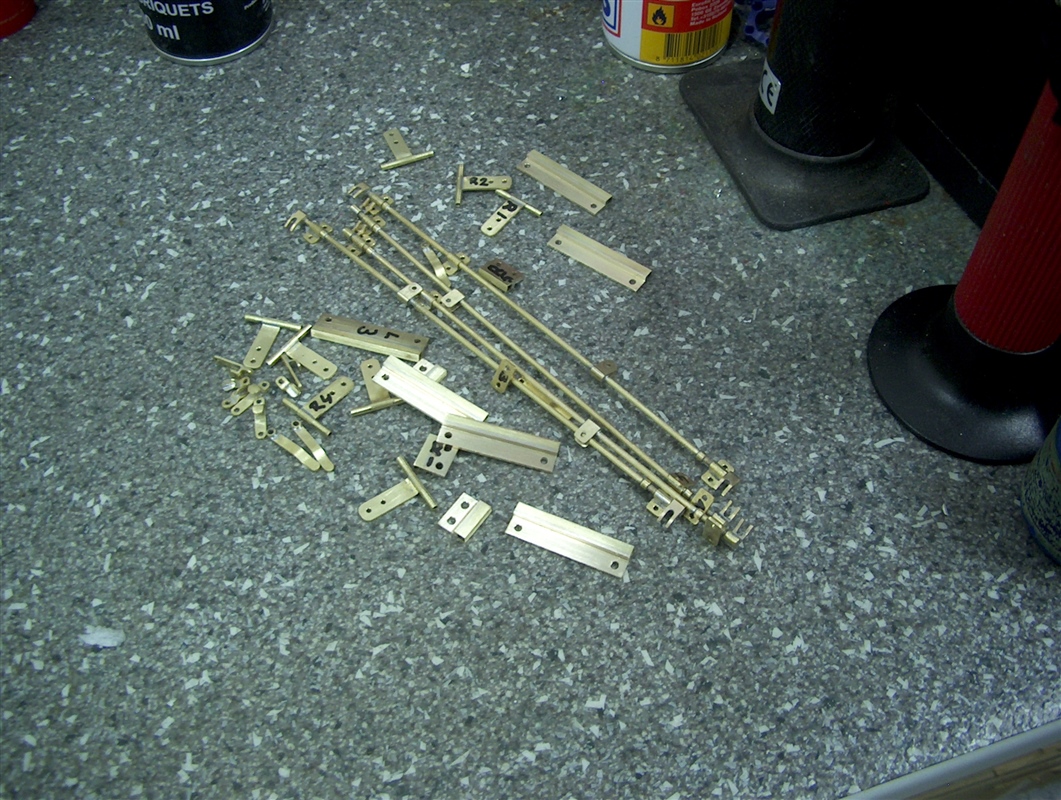

    Een messing setje losse onderdelen voor de 2 achterdeuren van de container
    Scharnieren, deursluitingen, deurvergrendelingen.

    Even de eerste deursluiting gepast op de linker achterdeur, alvorens alle 1.4 mm gaatjes worden geboord.

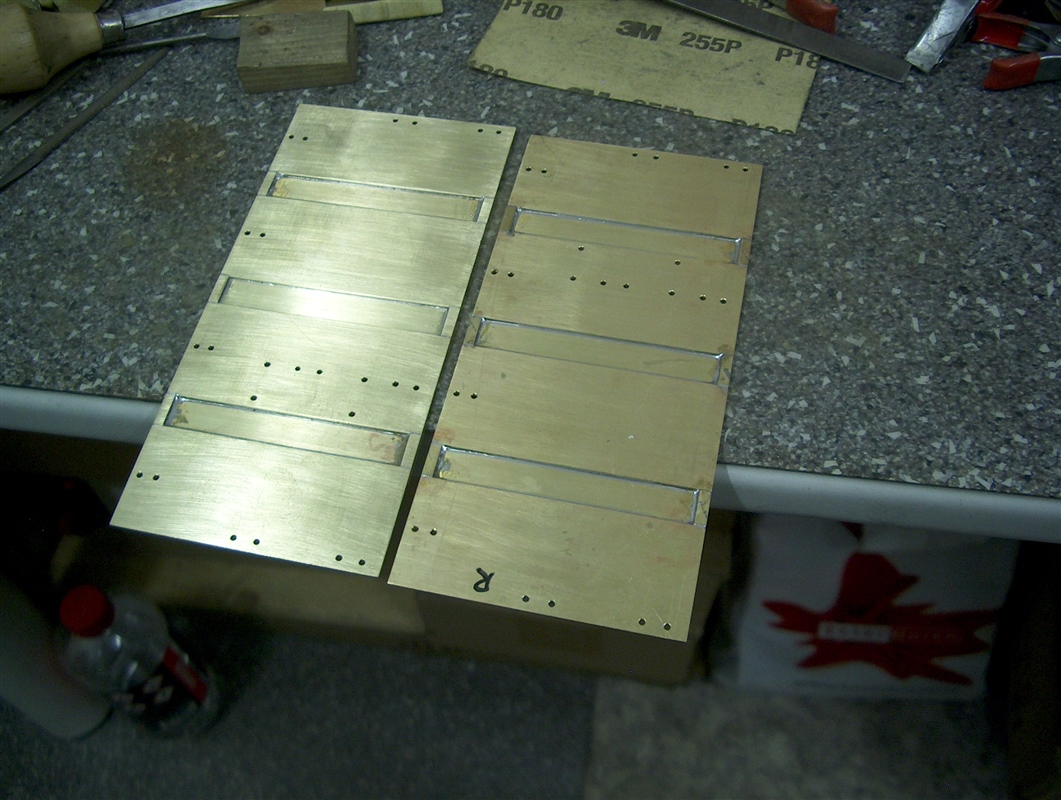

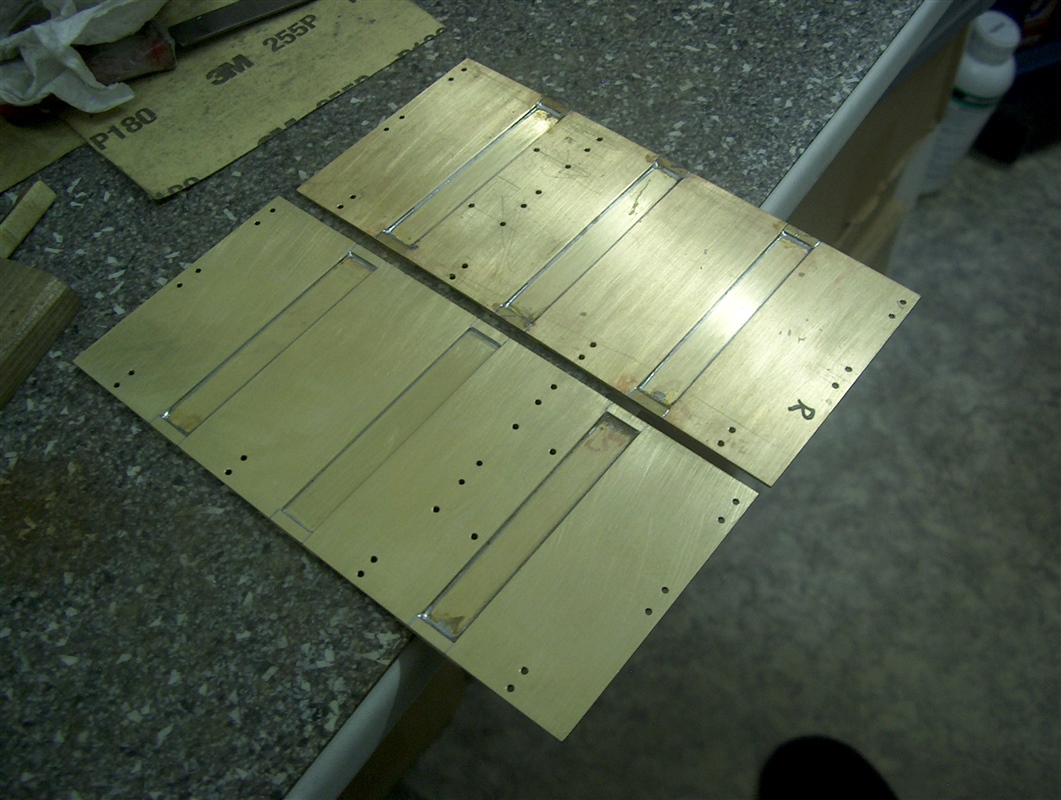

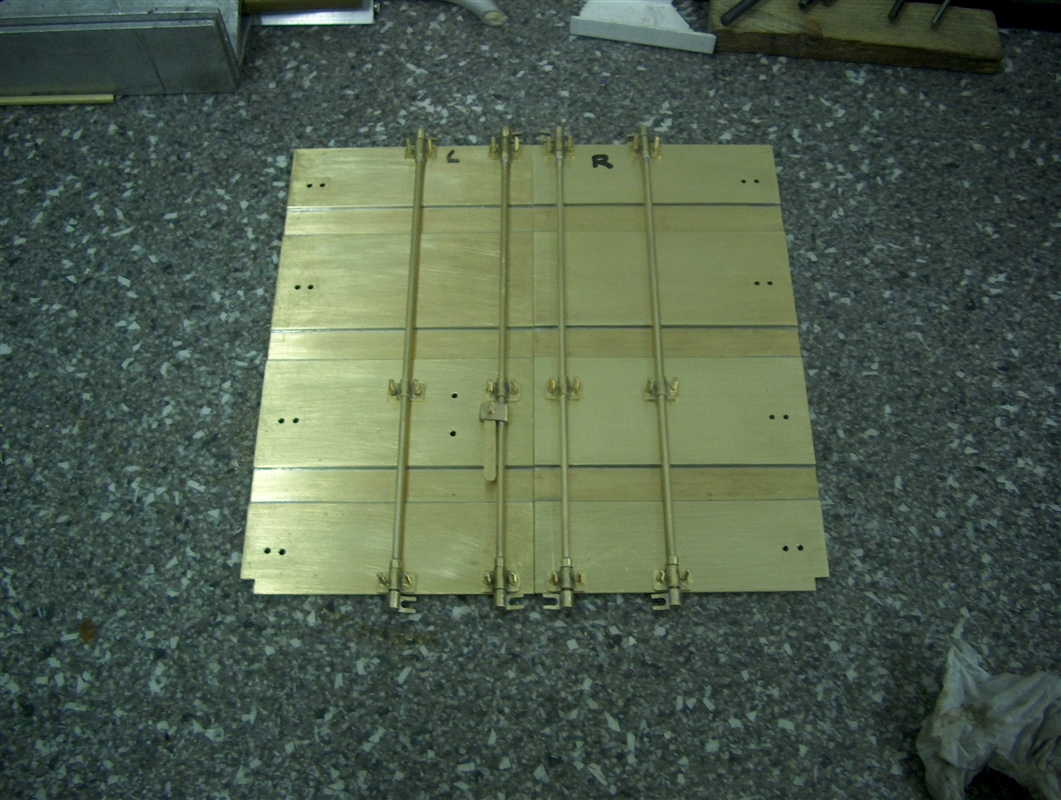

    De twee achterdeuren, waarin alle 1.4 mm gaatjes zijn geboord, om de onderdelen van de vier deursluitingen te monteren.

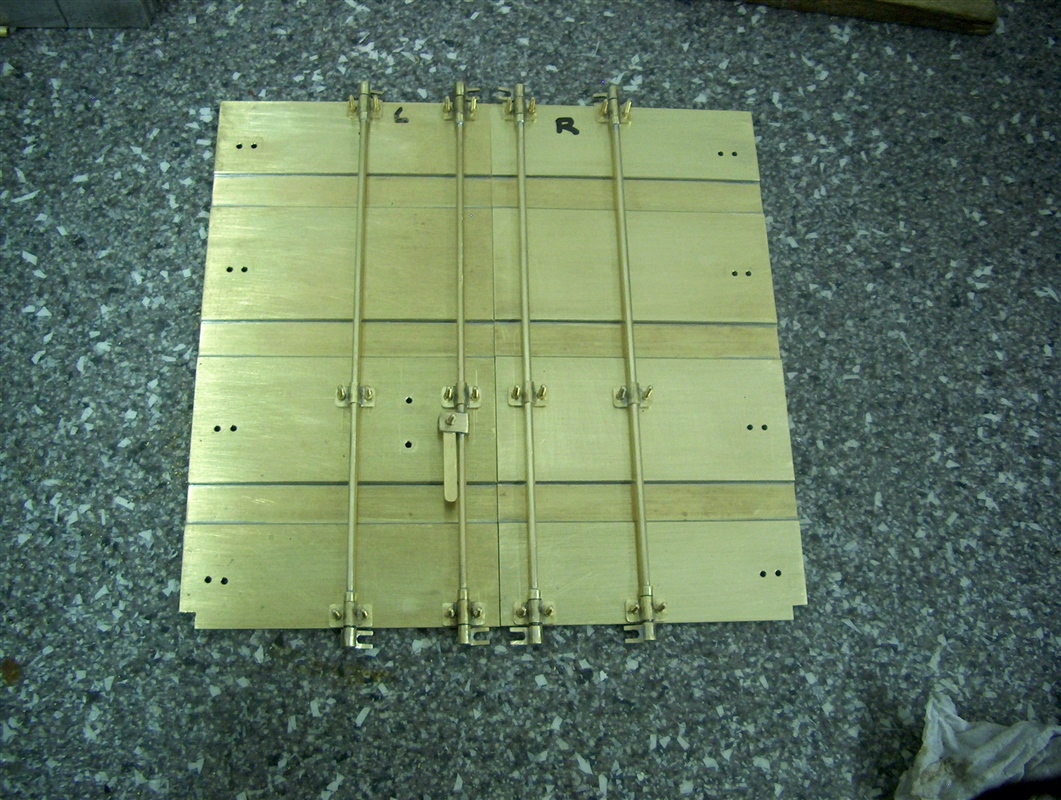

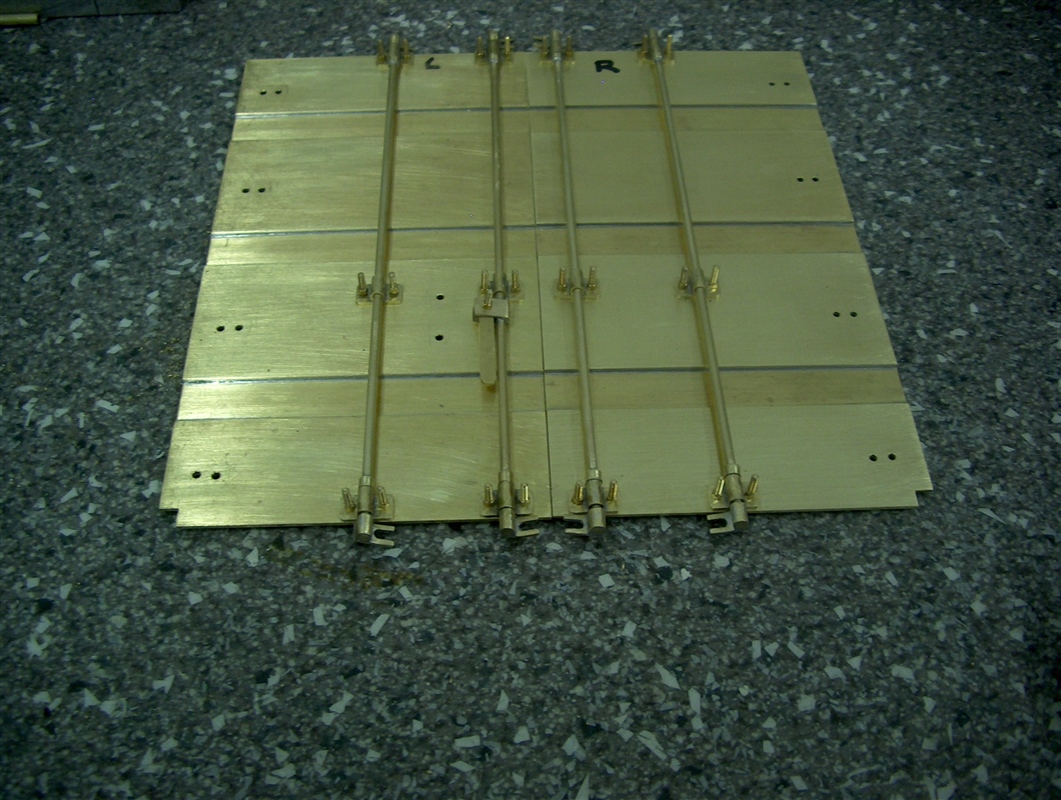

    Montage van de losse onderdelen van de deursluitingen.
    De M 1.4 boutjes moeten nog op lengte genaakt worden.



    Tot zover deze update.

    Wordt vervolgd.

    kaapstander, Rakthi, demian1290 en 11 anderen vinden dit leuk.
  15. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.975
    Locatie:
    Haren (Ems) Deutschland
    Alle "Leuk" aanklikkers bedankt.

    BEDANKT DUIM OPHOOG 2.jpg

  16. Erik H

    Erik H

    Lid geworden:
    11 dec 2016
    Berichten:
    78
    Locatie:
    België
    Mooi gedaan met de details van de deuren. Tevens kleine stukken om de solderen voor de draaiopeningen. Mijn hoed gaat hier opnieuw voor af.

    Mvg

    ekas en VOLVO FH 16 750 vinden dit leuk.
  17. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.975
    Locatie:
    Haren (Ems) Deutschland
    Hallo Erik,

    Bedankt voor je compliment.
    BEDANKT DUIM OPHOOG 2.jpg

  18. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.975
    Locatie:
    Haren (Ems) Deutschland
    Update : 0027

    Hallo allemaal,

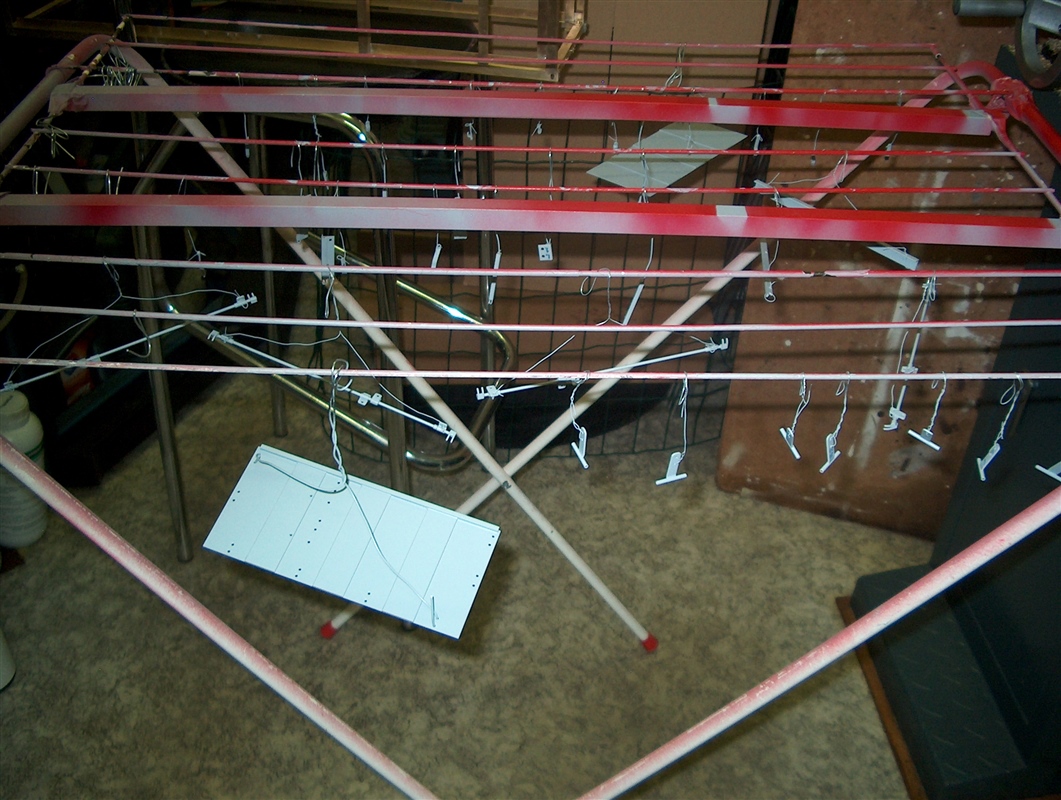

    De zij en achterdeuren zijn klaar en direct even in de primer gespoten, zodat de deuren niet oxideren.
    Ook de losse onderdelen ook in de primer gespoten.

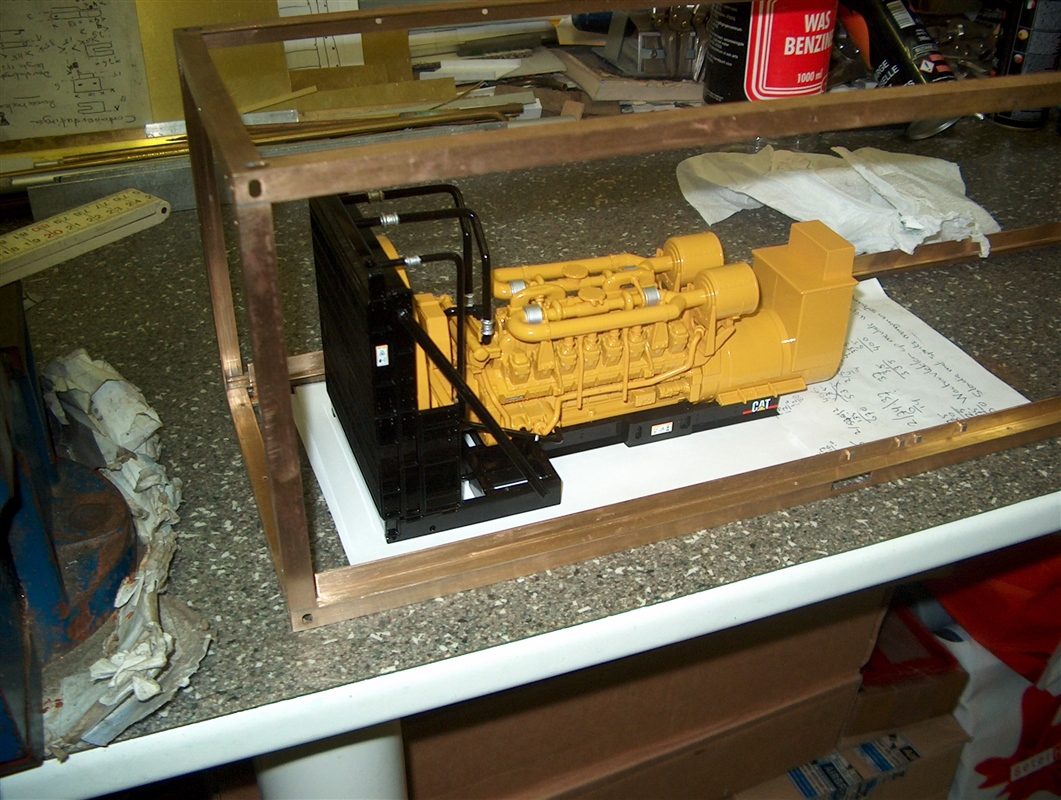

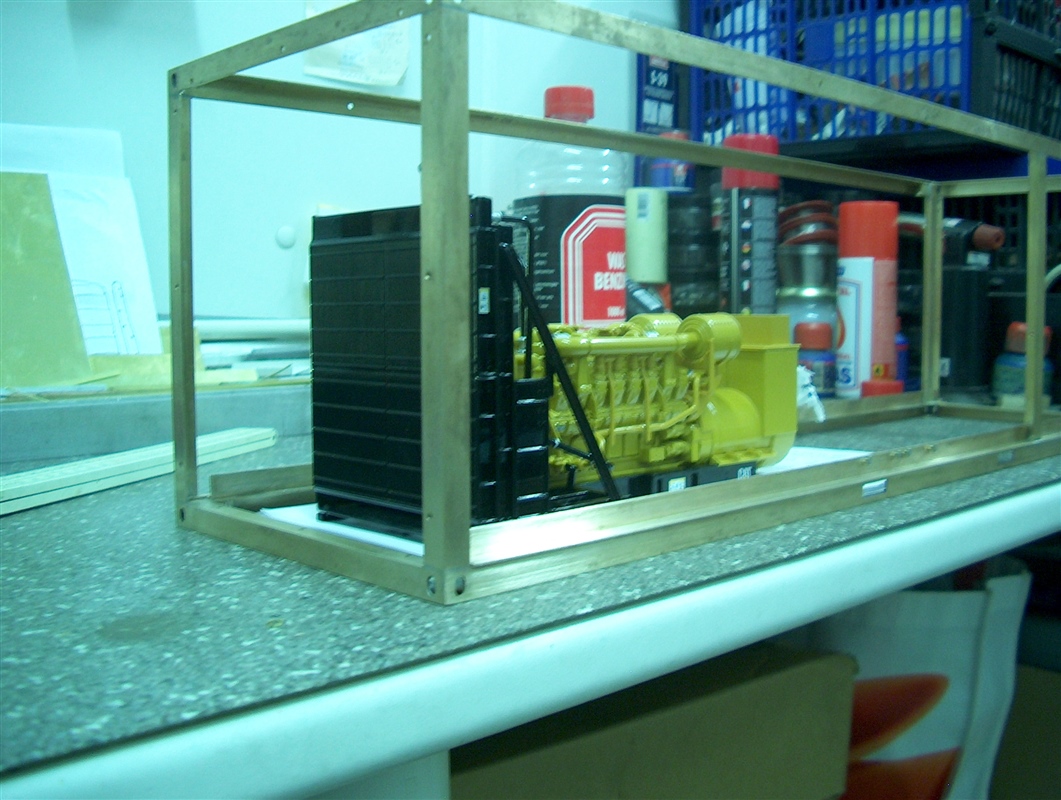

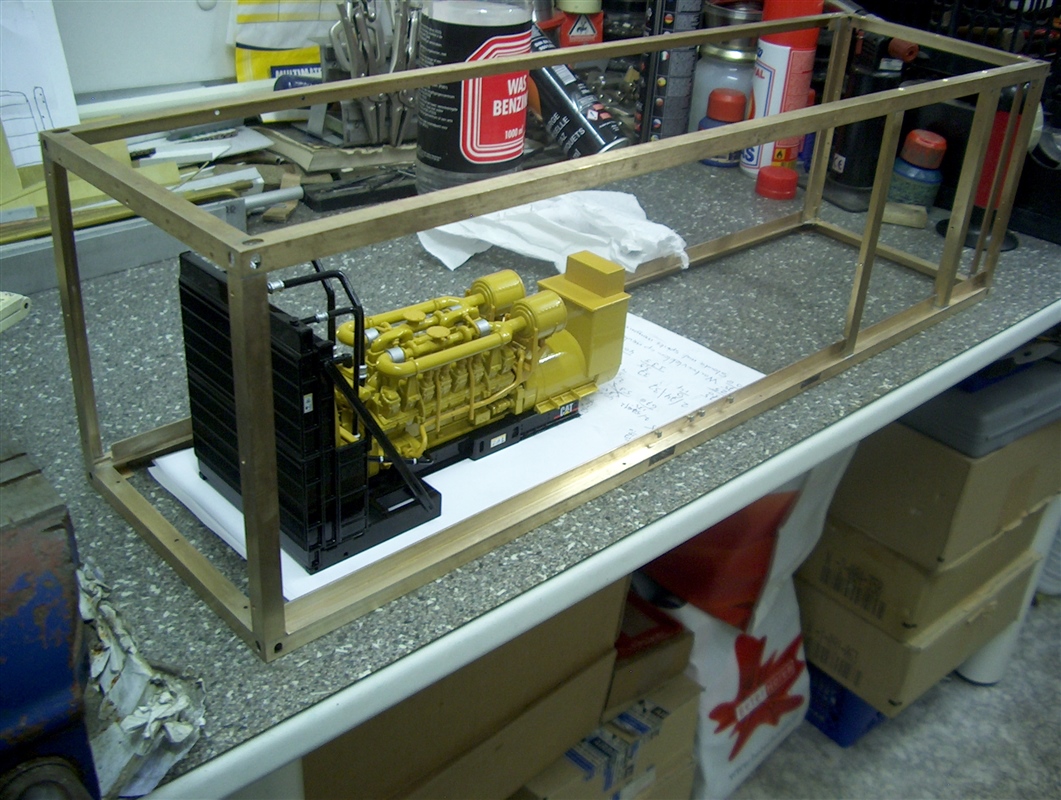

    Even de Caterpillar Generator gepast in het containerframe.
    Caterpillar 3516 B - V 16 motor 1640 kW / 2233 PK 1800 t/min. Generator 2250 kW (Uitvoering in de 1:1)



    Tot zover deze update.

    Wordt vervolgd.

    kaapstander, Rakthi, Leon1965 en 8 anderen vinden dit leuk.
  19. trialrolf

    trialrolf

    Lid geworden:
    23 mrt 2015
    Berichten:
    1.501
    Locatie:
    Achterhoek
    Dat motorblok is erg gaaf! Zoiets nog een keer in 3D print versie vinden. Op Thingiverse is er wel wat maar niet in de juiste schaal/kwaliteit.

  20. ArjanN

    ArjanN

    Lid geworden:
    19 jun 2011
    Berichten:
    1.262
    Locatie:
    Maurik
    volgens mij is dot blok orgineel cat miniatuur rolf.

    zelf maken uit scratch?
