    Update : 0017


    Hallo allemaal,

    Vervolg van de bouw van de container.

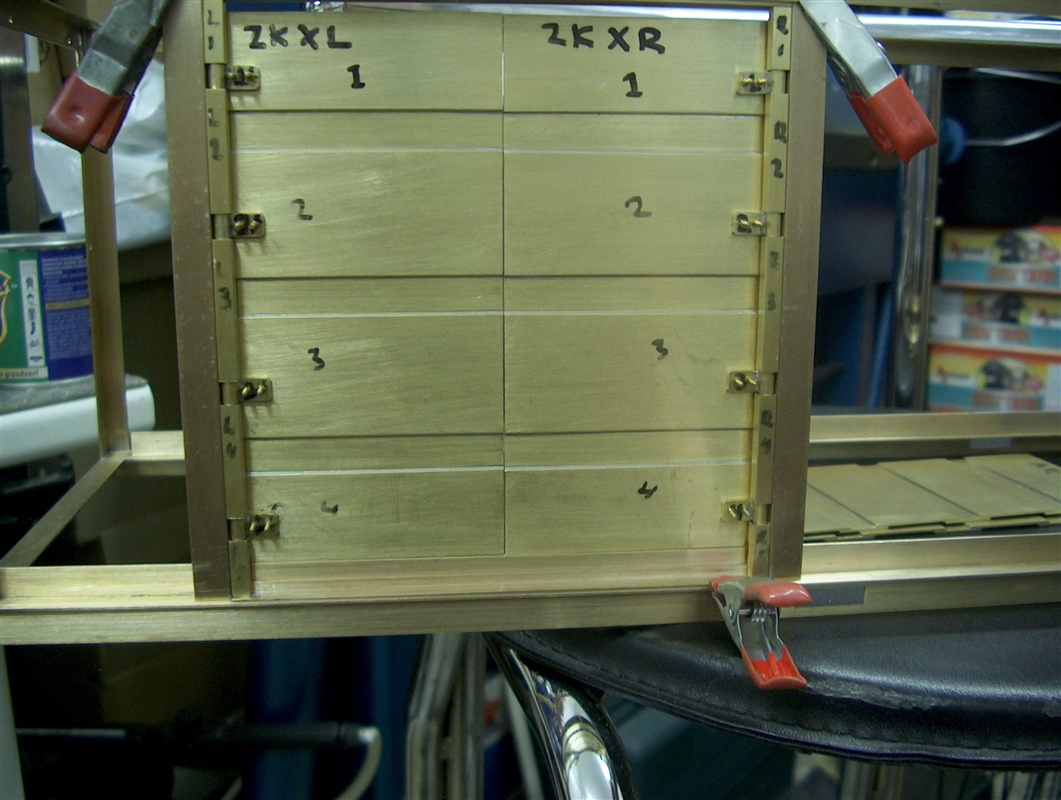

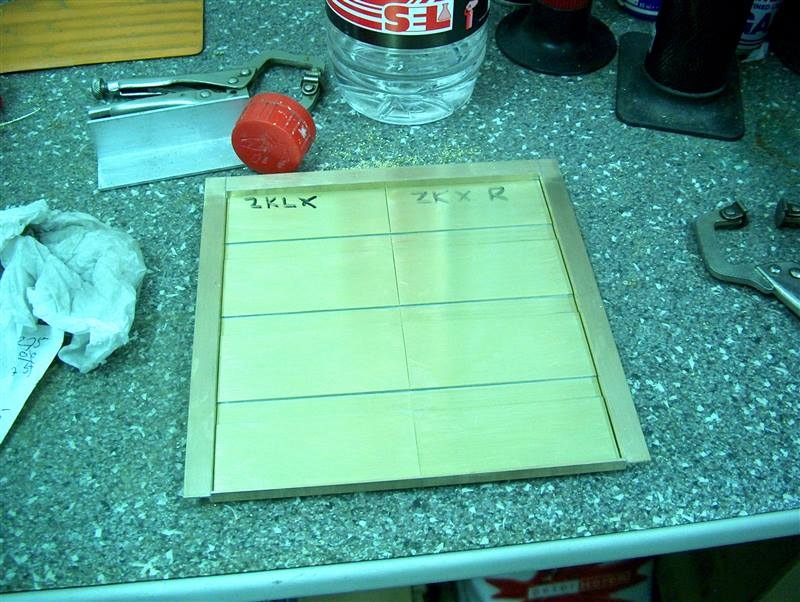

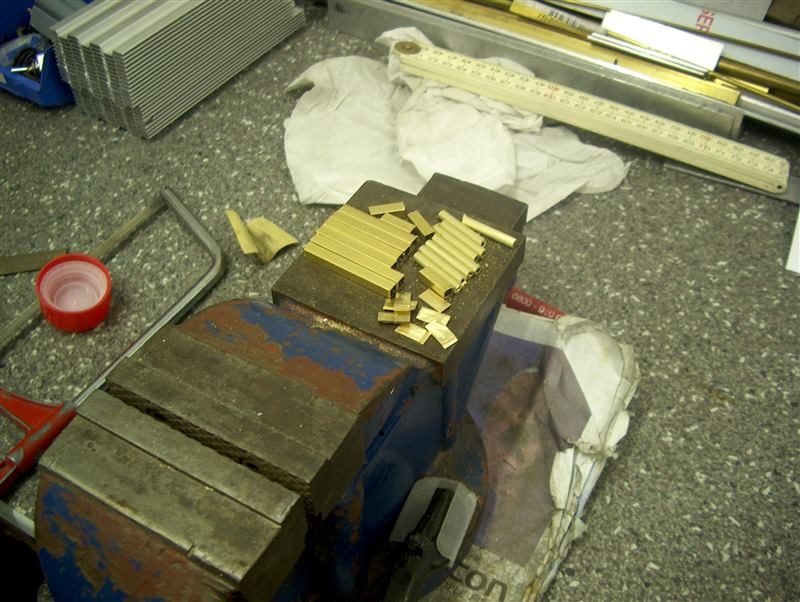

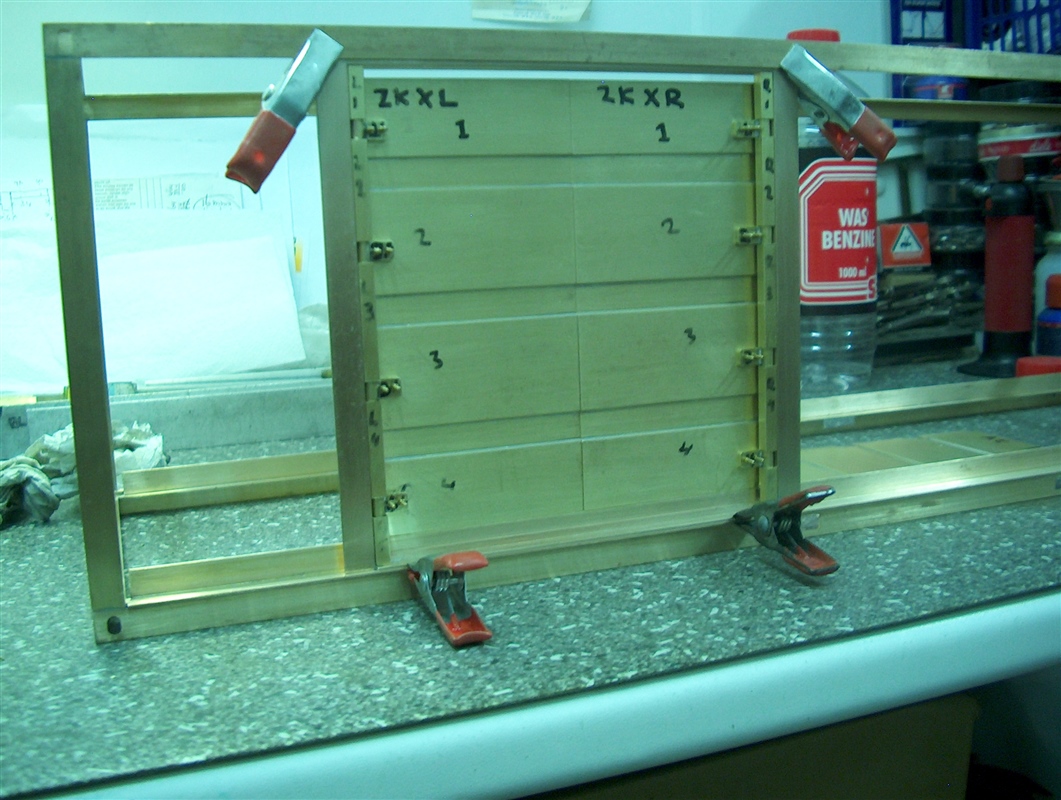

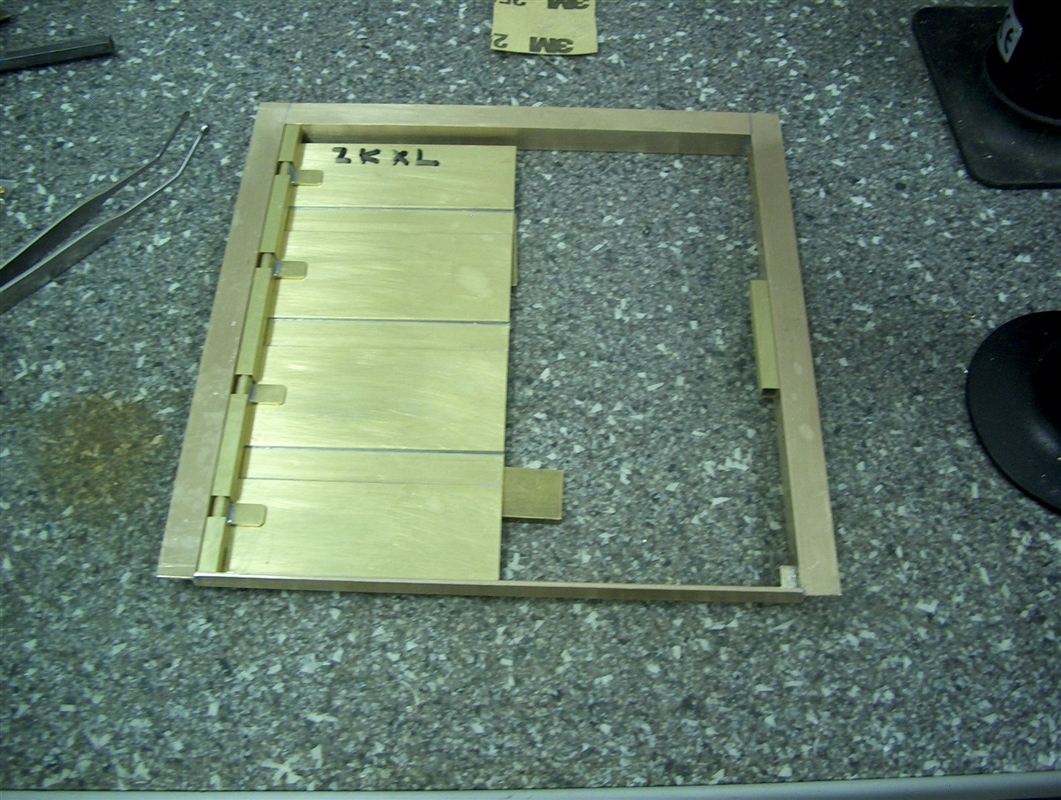

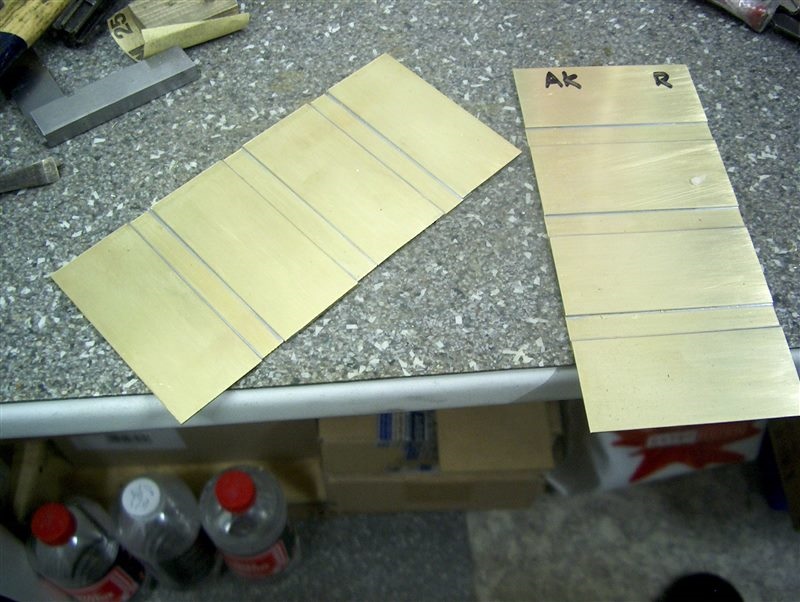

    Verdergegaan met de bouw van de achterdeuren van de container, in deze ruimte wordt de elektronica ingebouwd.
    Ook deze deuren in elkaar gesoldeerd en netjes afgewerkt om daarna precies op maat te frezen.

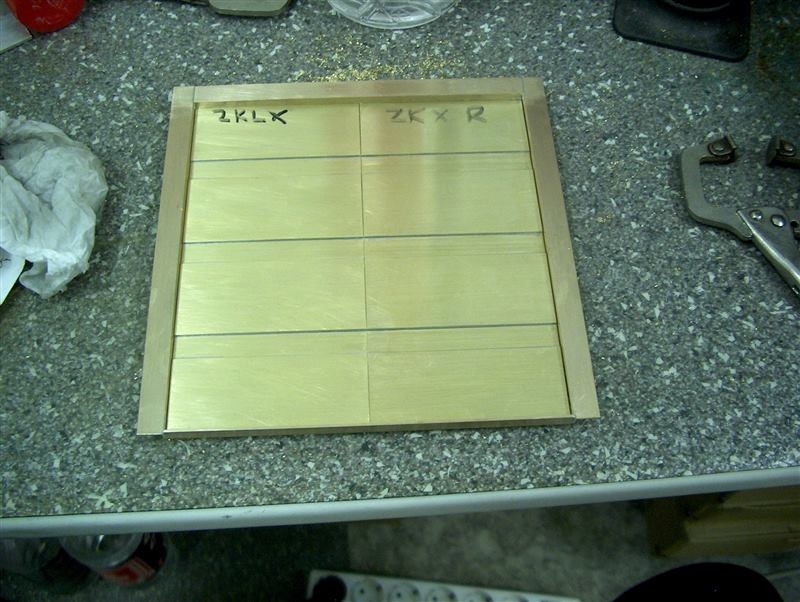

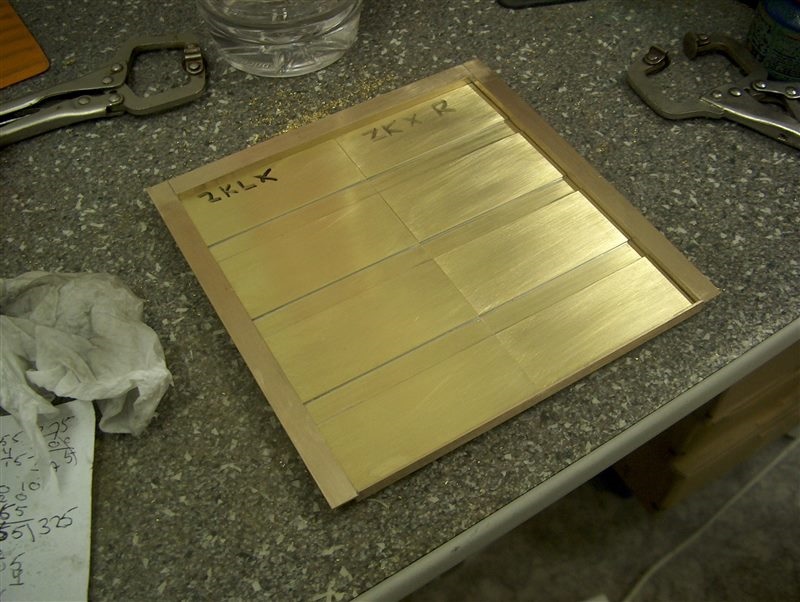

    De de twee zijdeuren en de twee achterdeuren precies op maat gefreesd. HPIM8595.jpg






    De twee zijdeuren passen precies in de deuromlijsting/frame, wat straks compleet gemonteerd wordt in het container aan aan de linker zijkant.


    Tot zover deze update.

    Wordt vervolgd.

    Leon1965, Catwoman, Rakthi en 7 anderen vinden dit leuk.
  3. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Alle "leuk aanklikkers" bedankt !
    SMILEY  OKAY - kopie (2).jpg

  4. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Update : 0018


    Hallo allemaal,

    Vervolg van de bouw van de container.

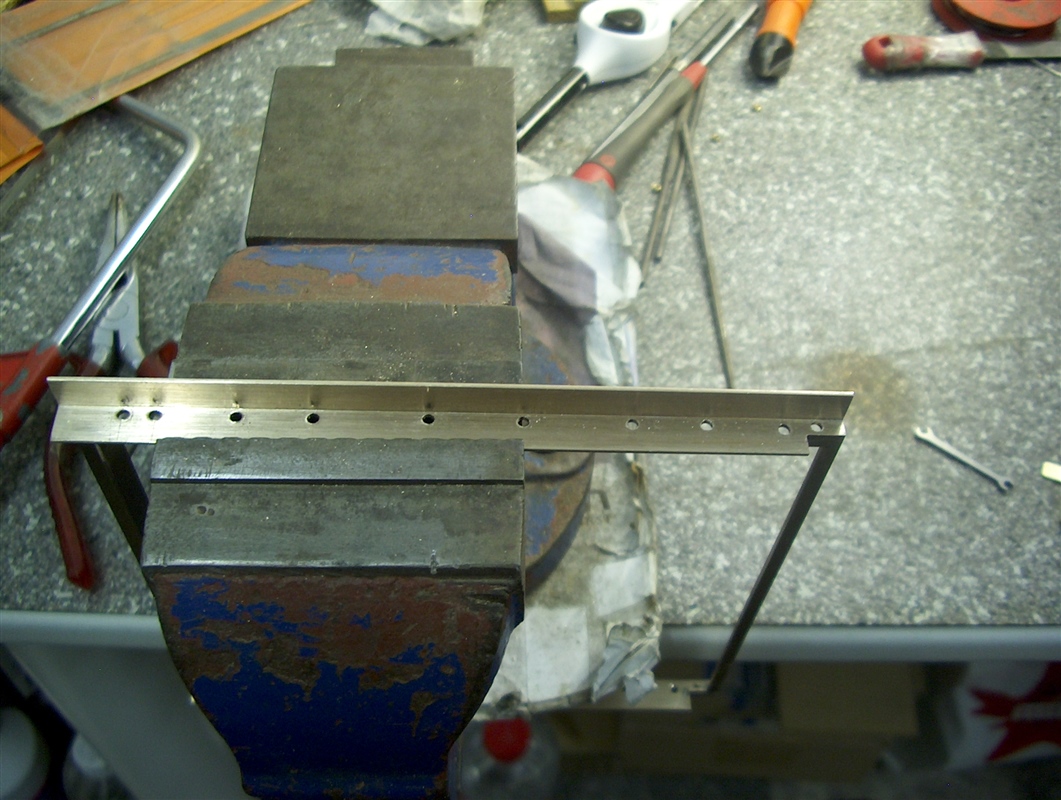

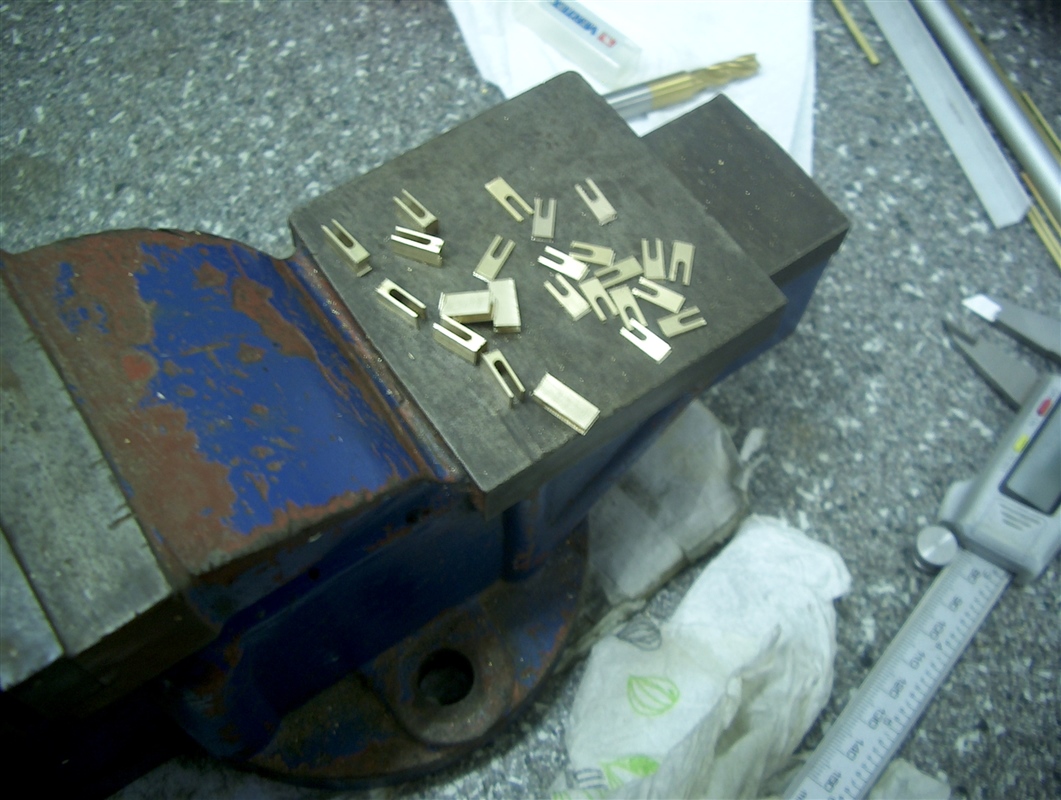

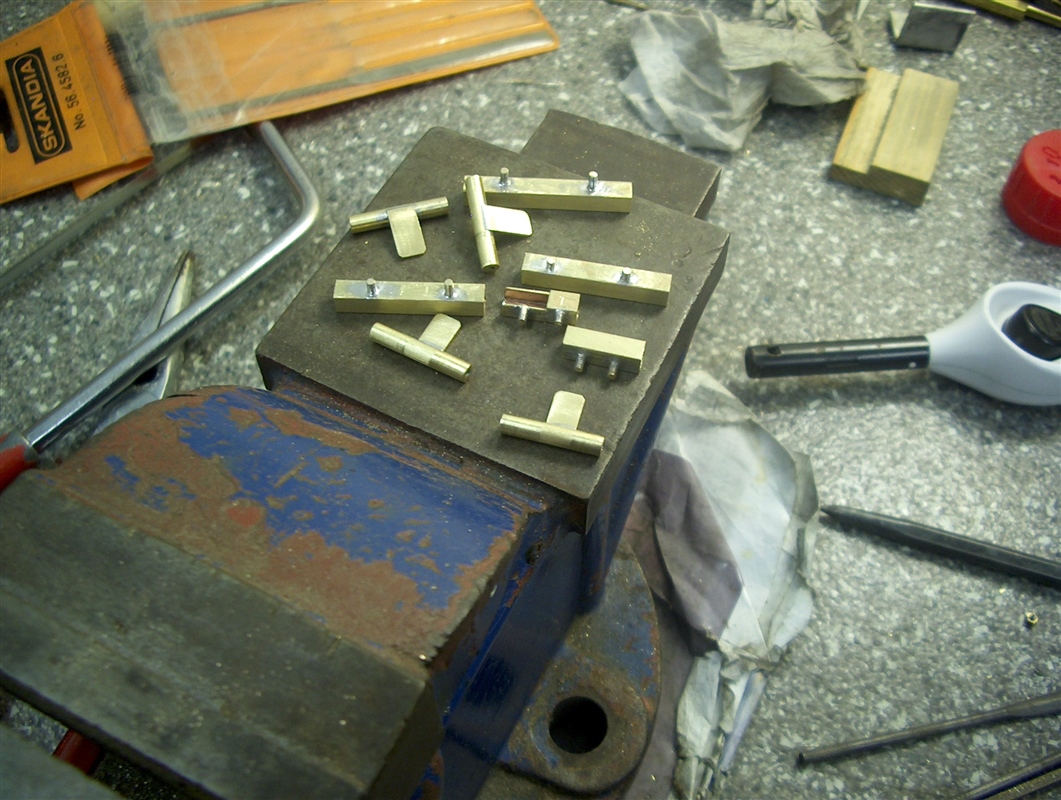

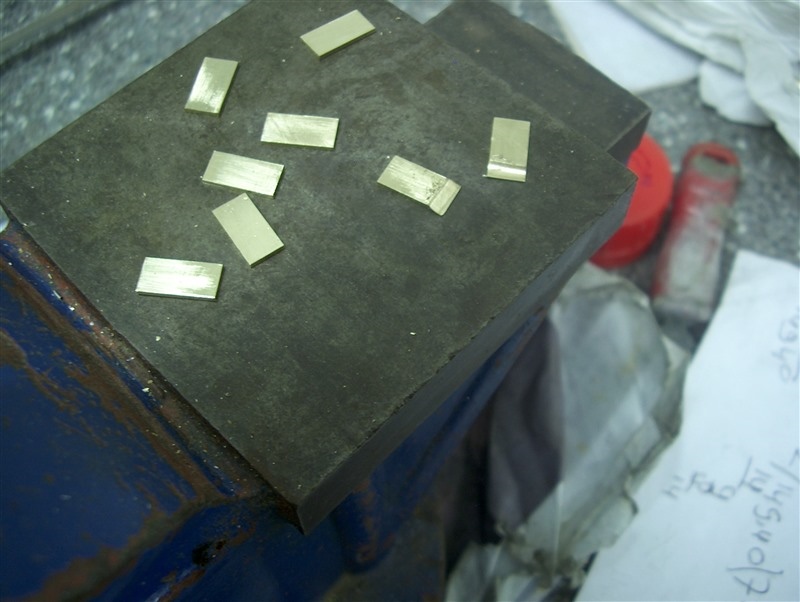

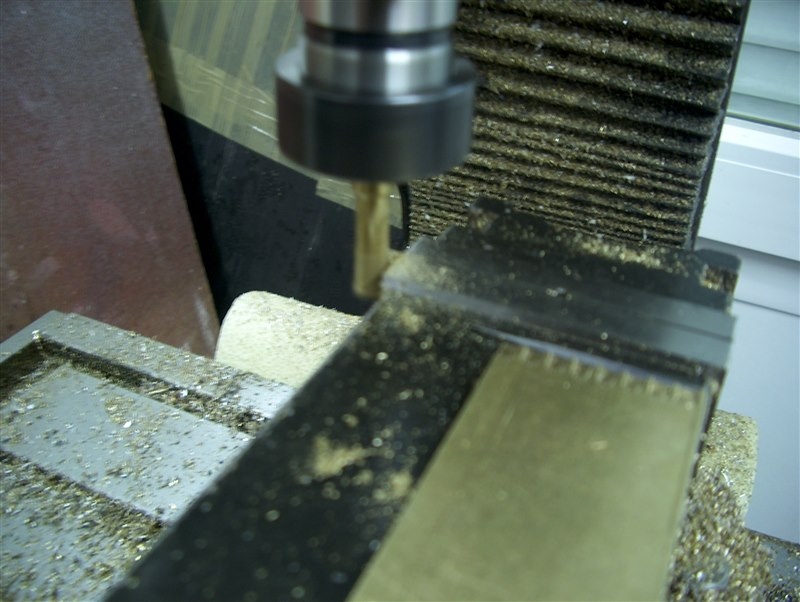

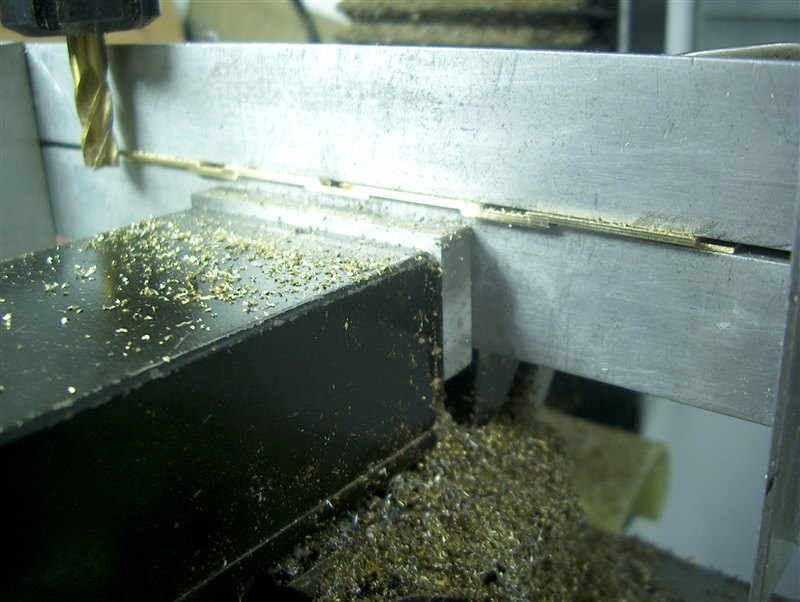

    Begonnen met het maken/frezen en het solderen van de scharnieren voor de twee zijdeuren.

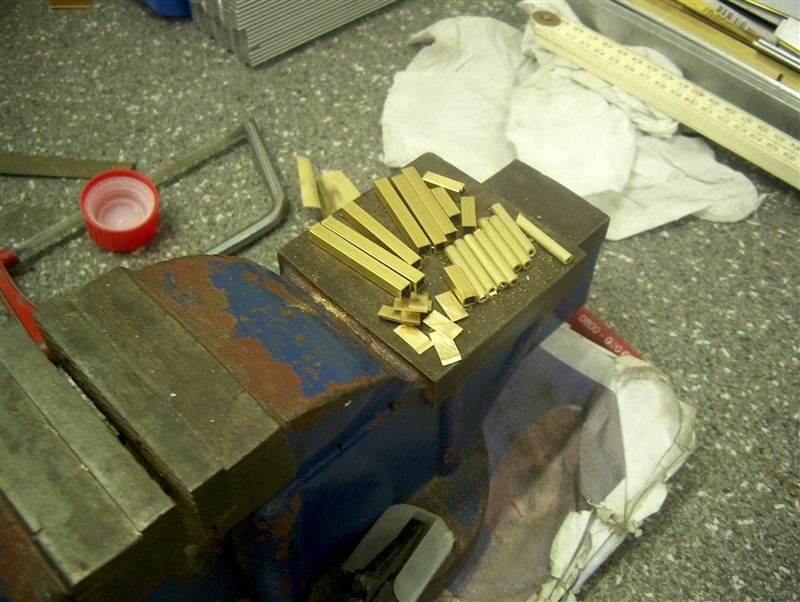

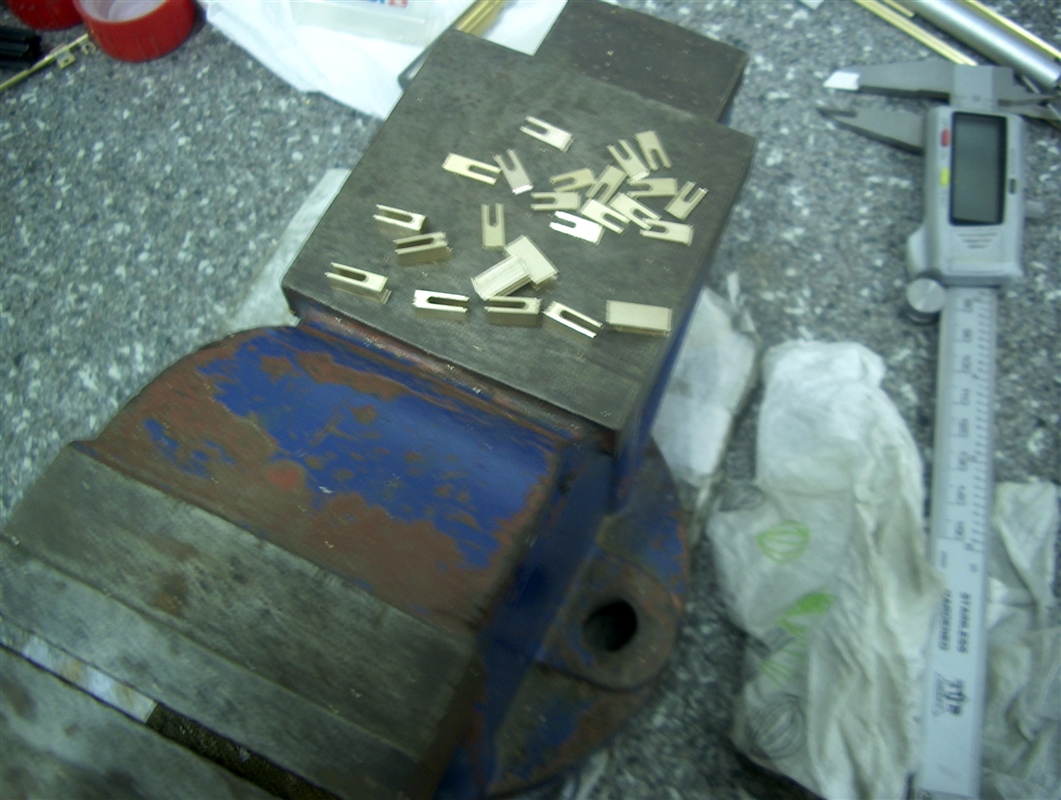

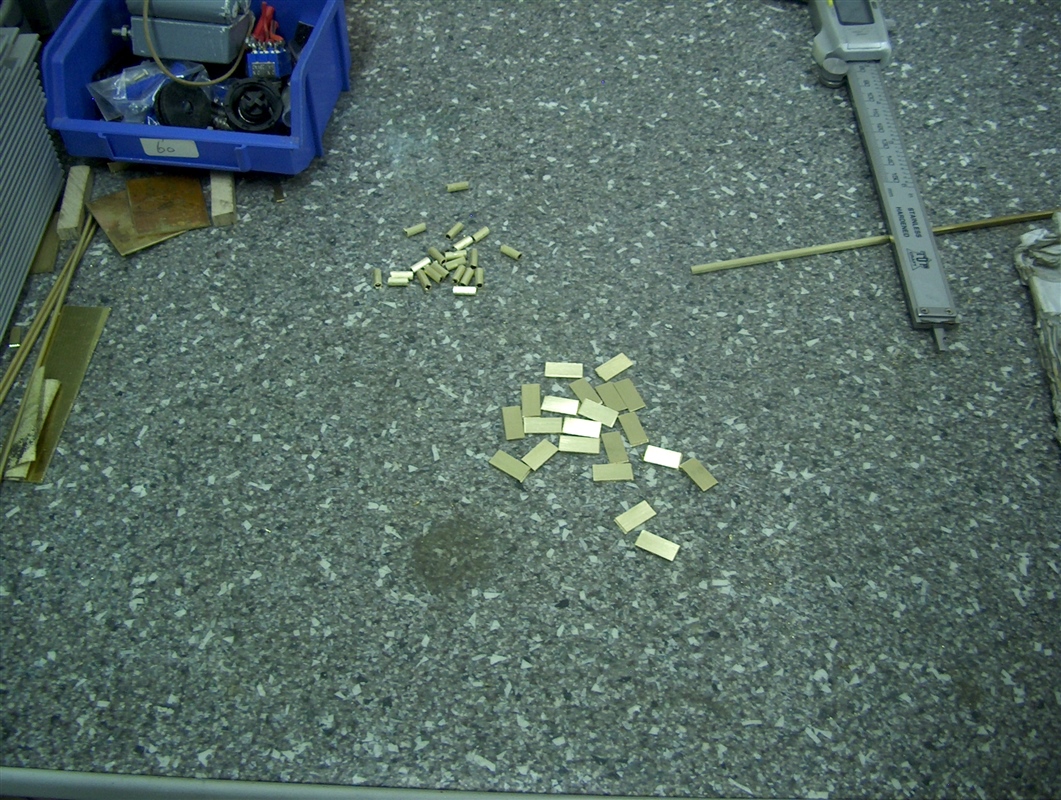

    Al;le scharnieronderdelen op maat gemaakt/gefreesd.

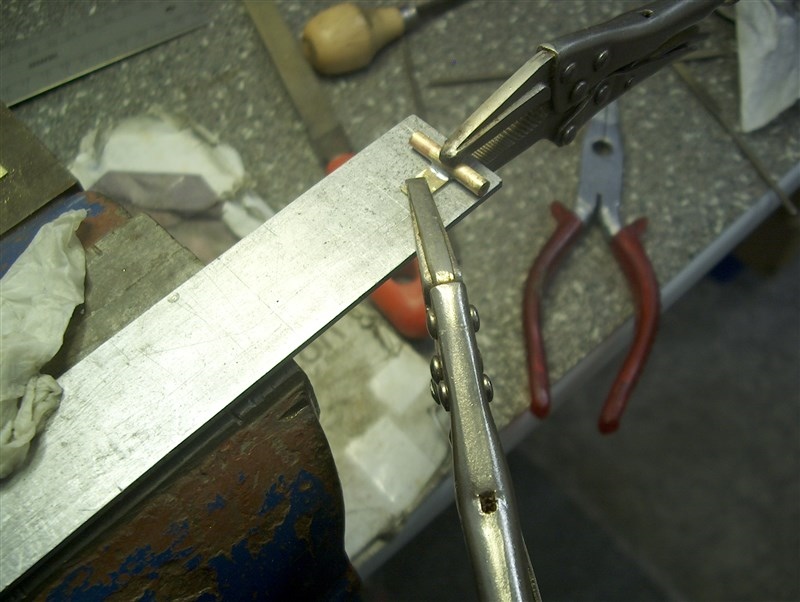

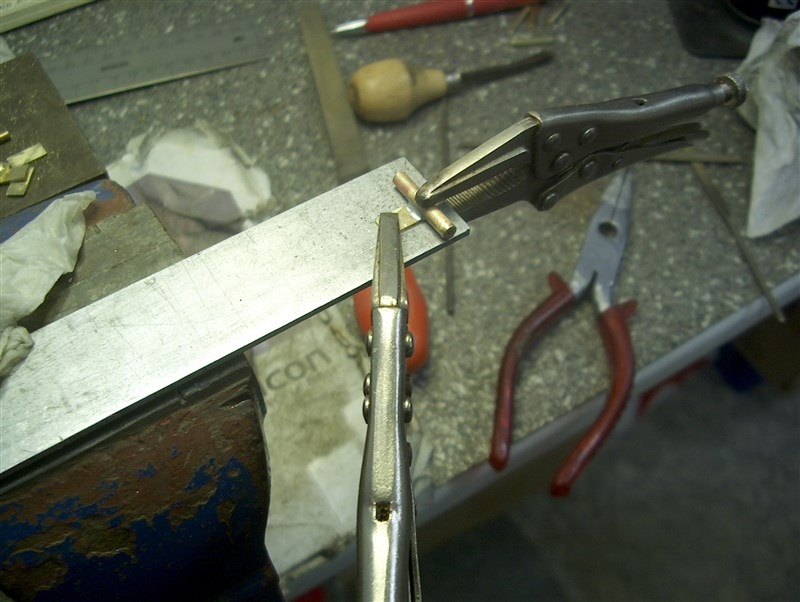

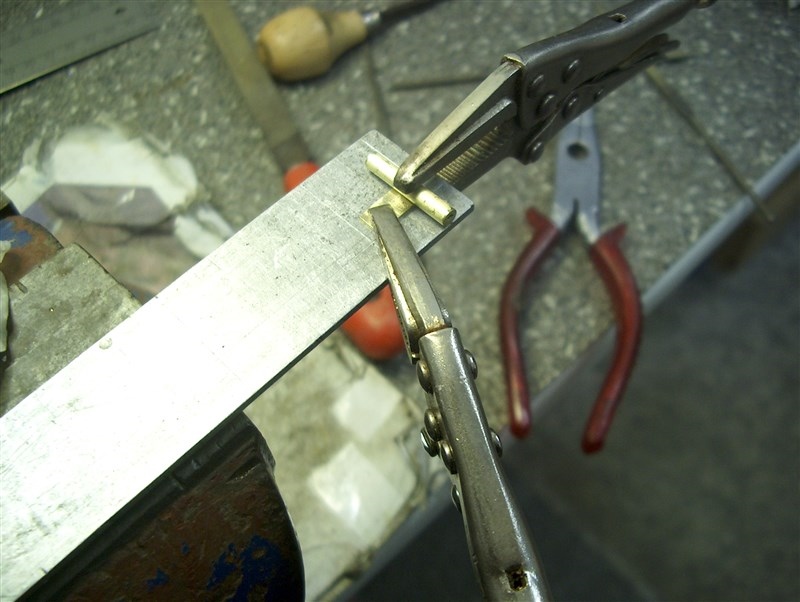

    De scharnieren in elkaar gesoldeerd.

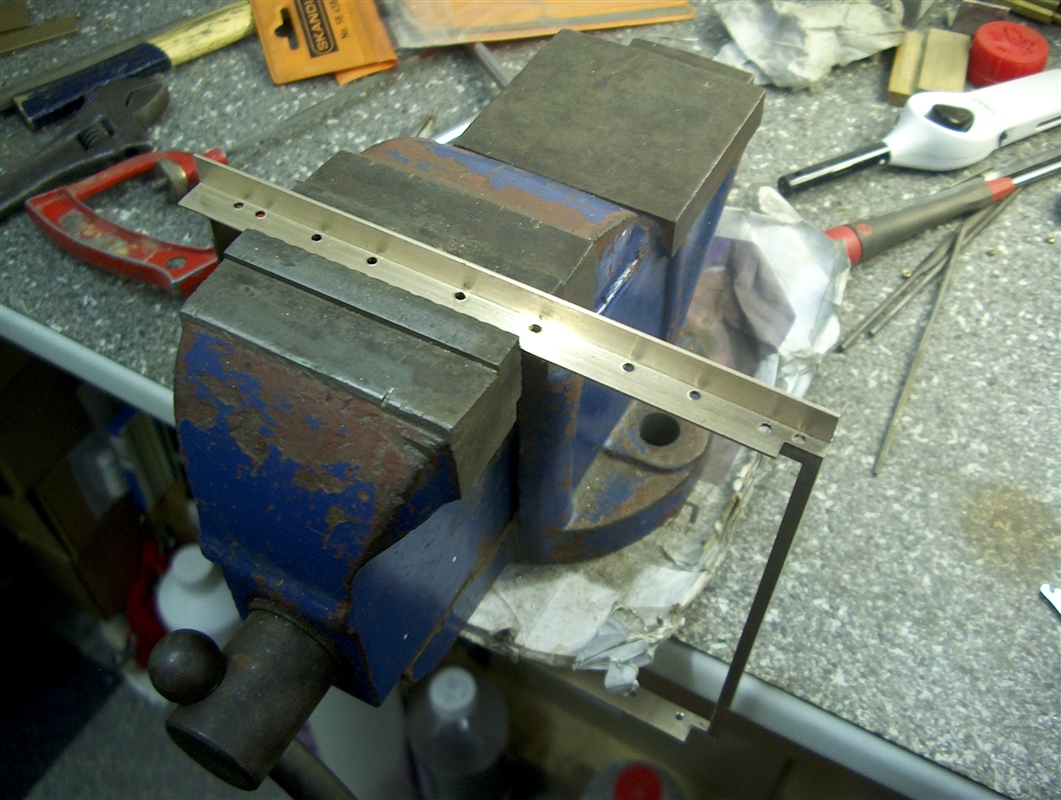

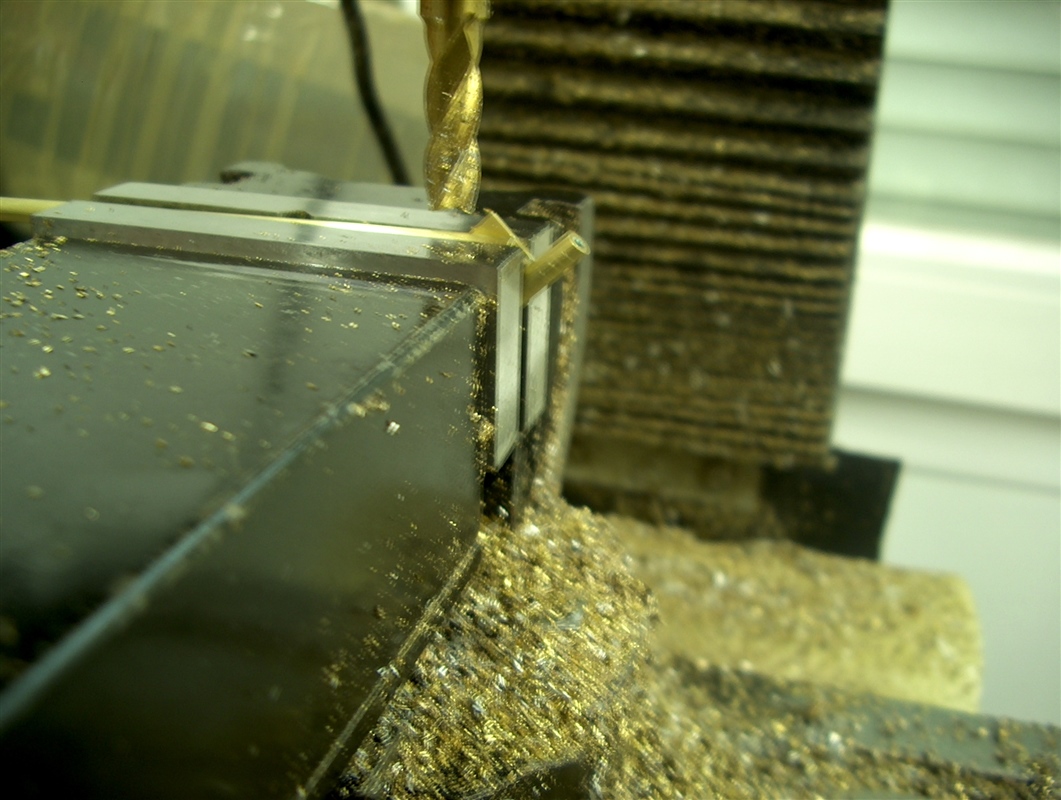

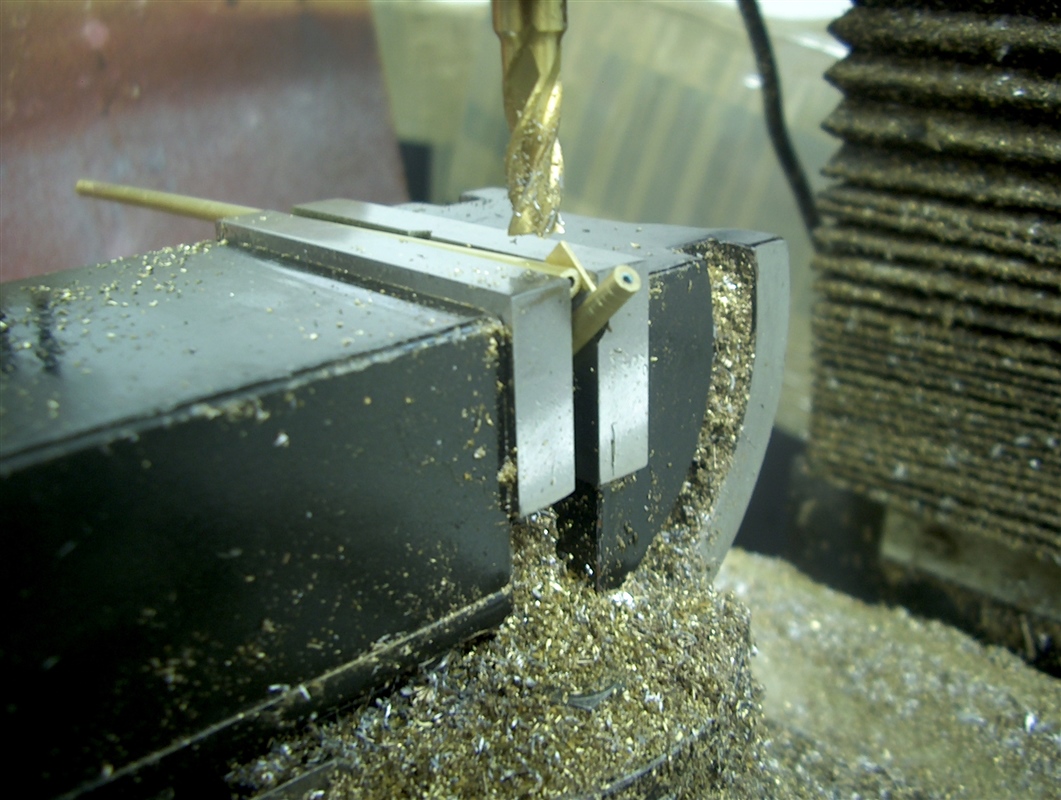

    De scharnierdelen die op de deuren komen een schuine kant van 45 graden gefreesd.



    Tot zover deze update.

    Wordt vervolgd.

    bvdh, Rakthi, ozy en 4 anderen vinden dit leuk.
  5. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Update : 0019


    Hallo allemaal,

    Vervolg van de bouw van de container.

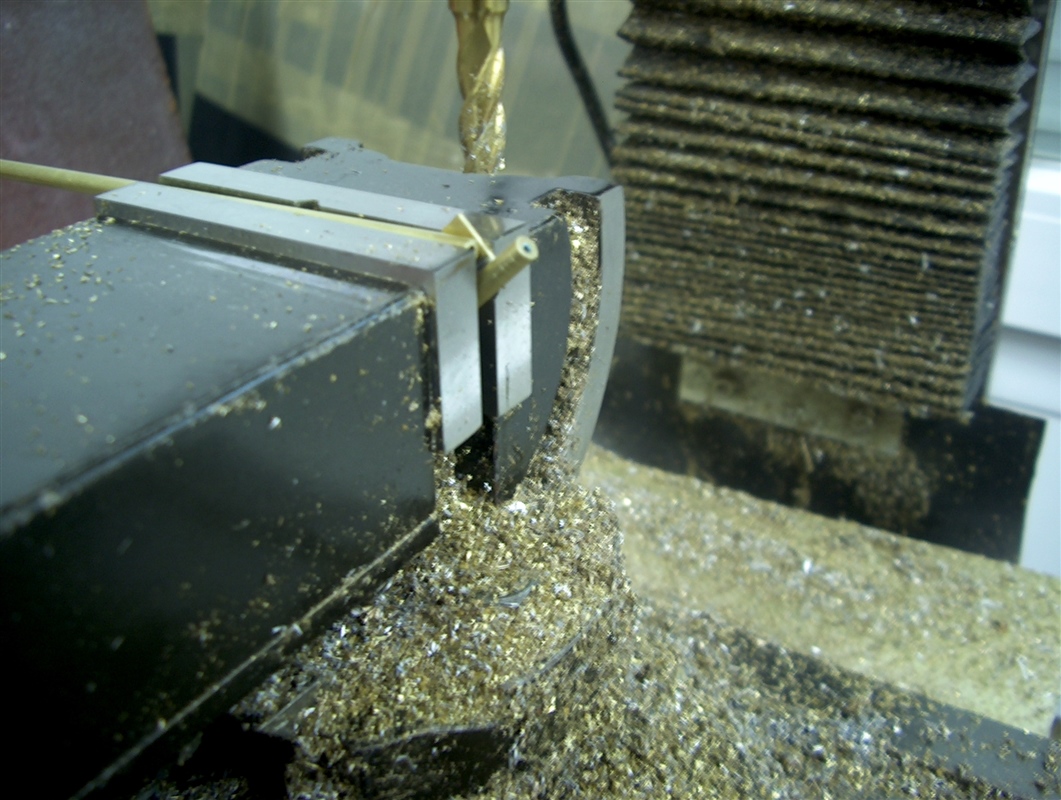

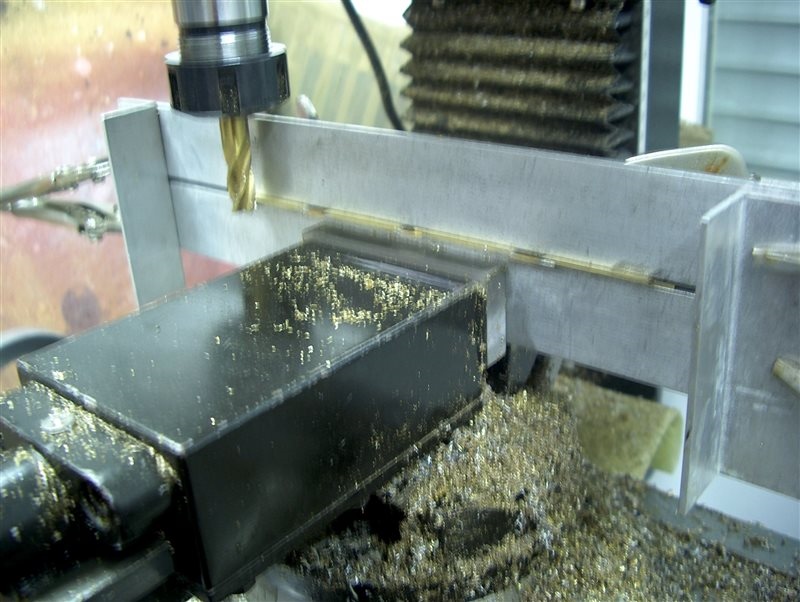

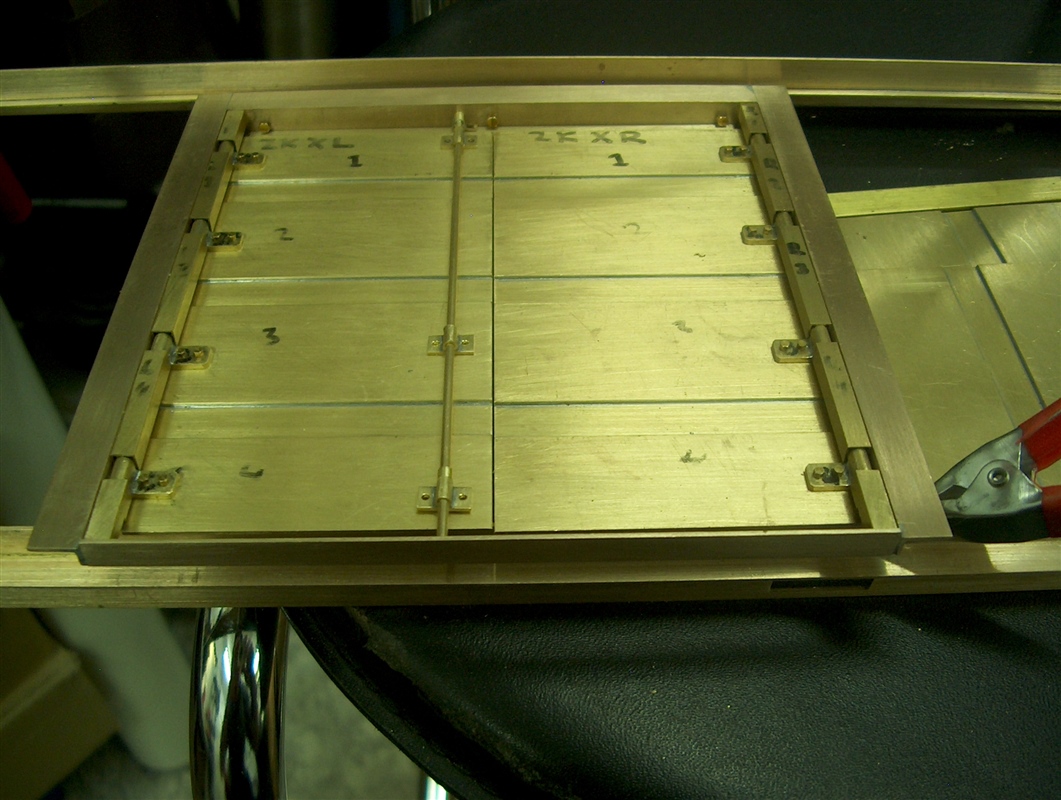

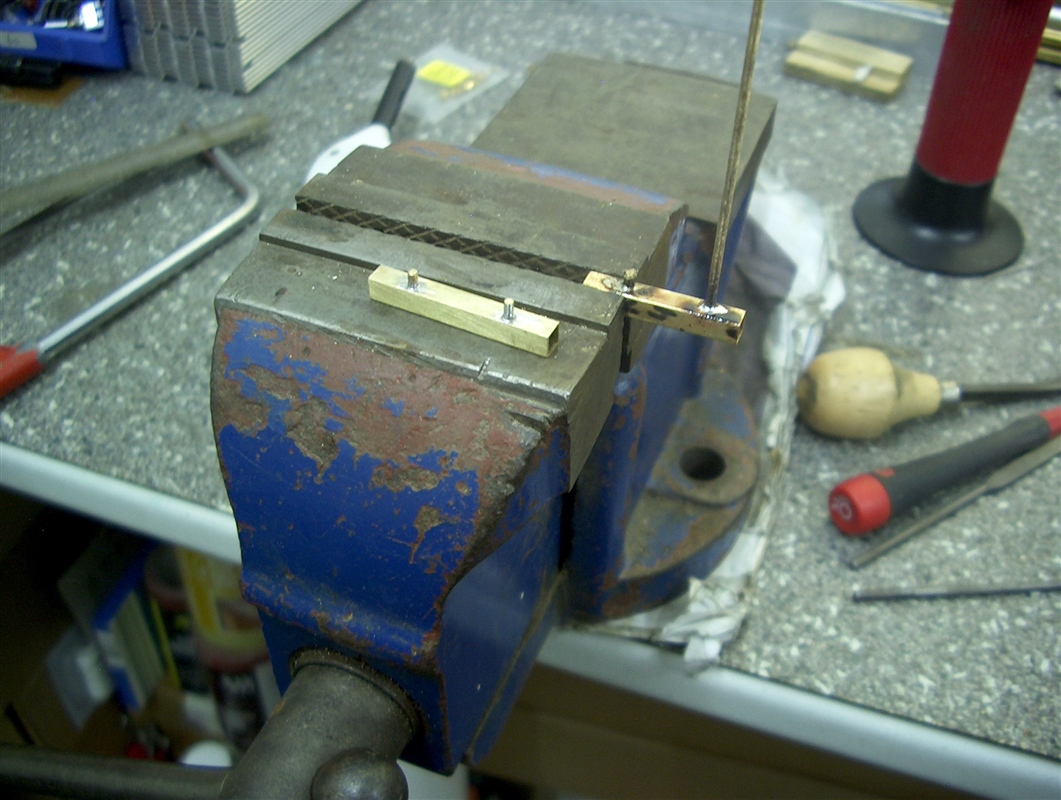

    Verder gegaan met het maken/frezen en het solderen van de scharnieren voor de twee zijdeuren.
    Het is best lastig om de scharnieren zo te maken, dat de zijdeuren helemaal open kunnen en tegen de zijkant van de container kunnen opendraaien.

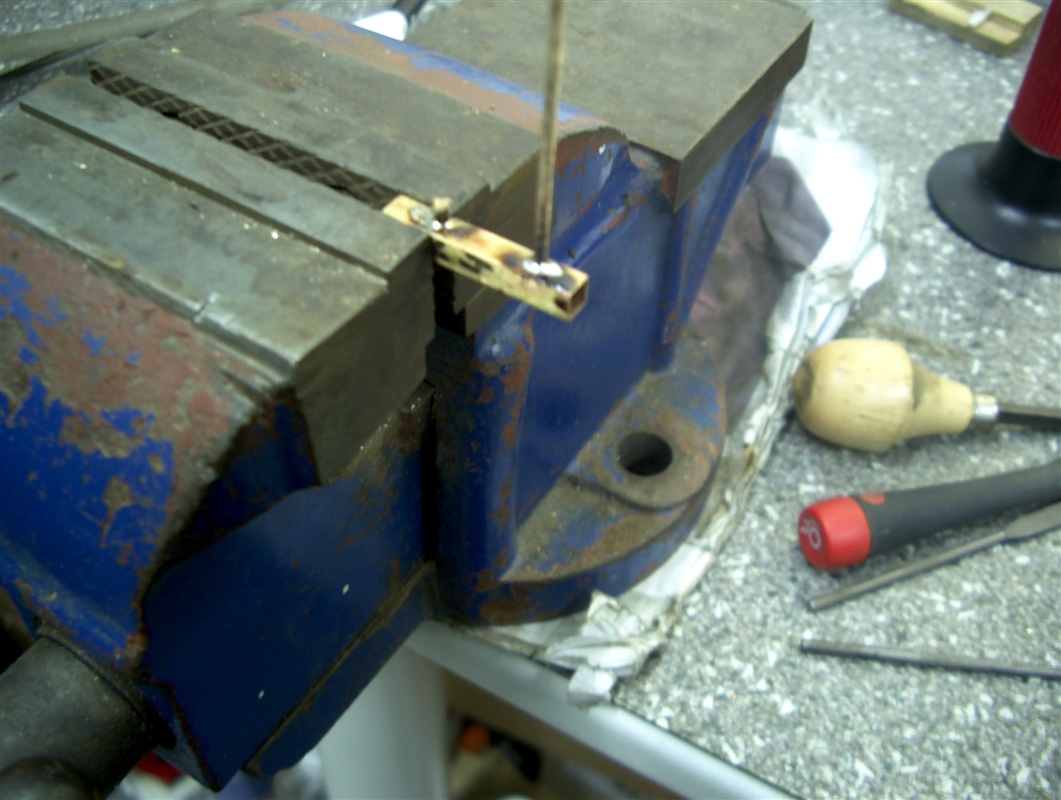

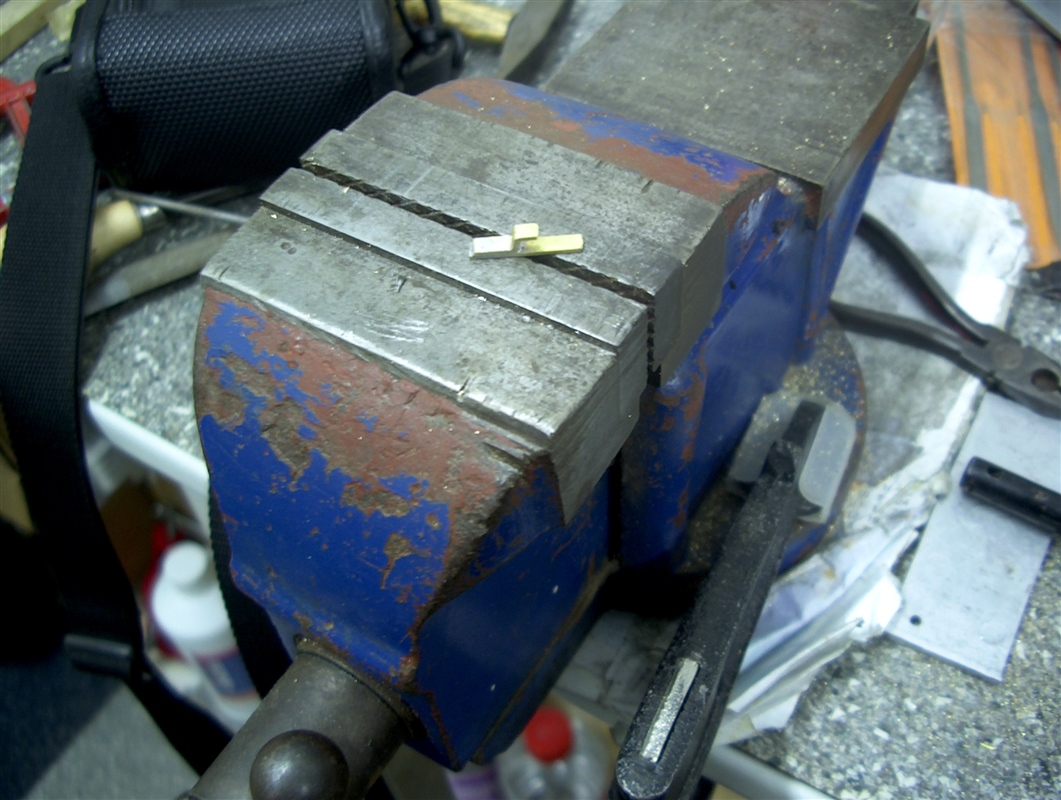

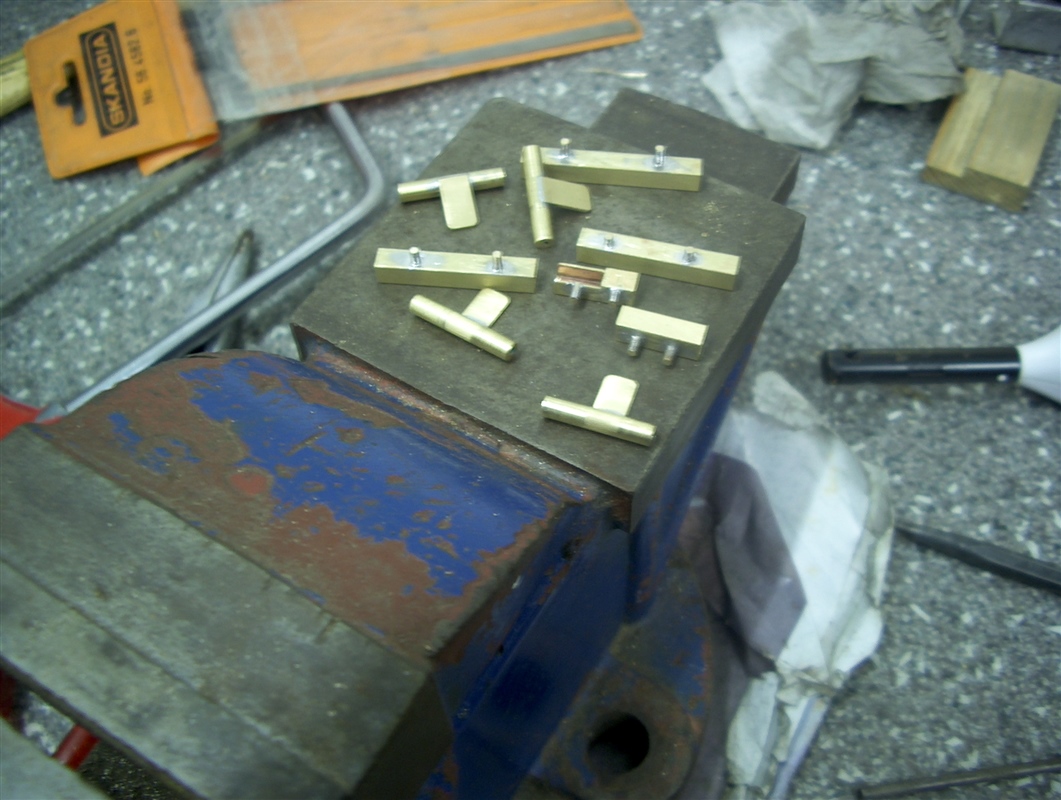

    2 mm messing draadeind in het scharnierdeel vast gesoldeerd, wat in het frame wordt geschroefd/gemonteerd wordt.

    De twee mm messing draadeinden op maat afgezaagd en de scharnieren mooi glad afgewerkt.

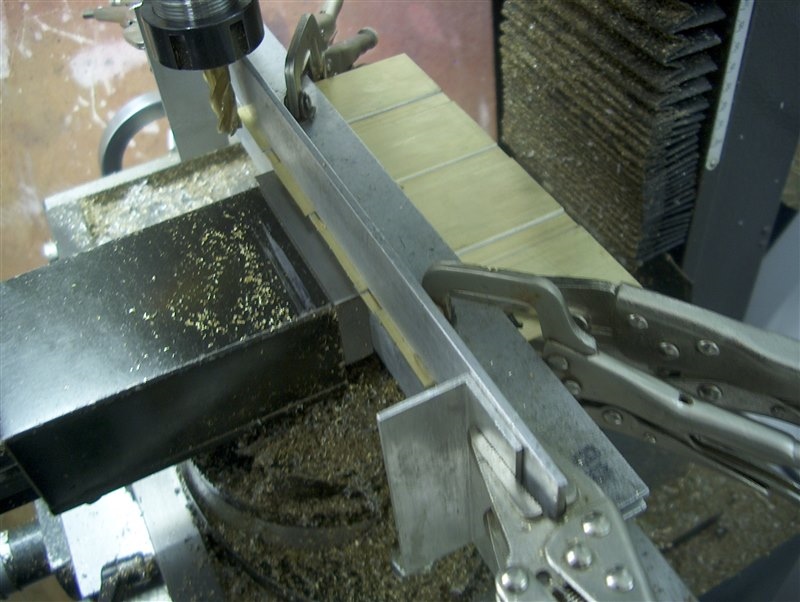

    2 mm gaatjes in het frame van de zijdeuren geboord, waarmee de scharnieren kunnen worden vastgeschroefd in het frame.


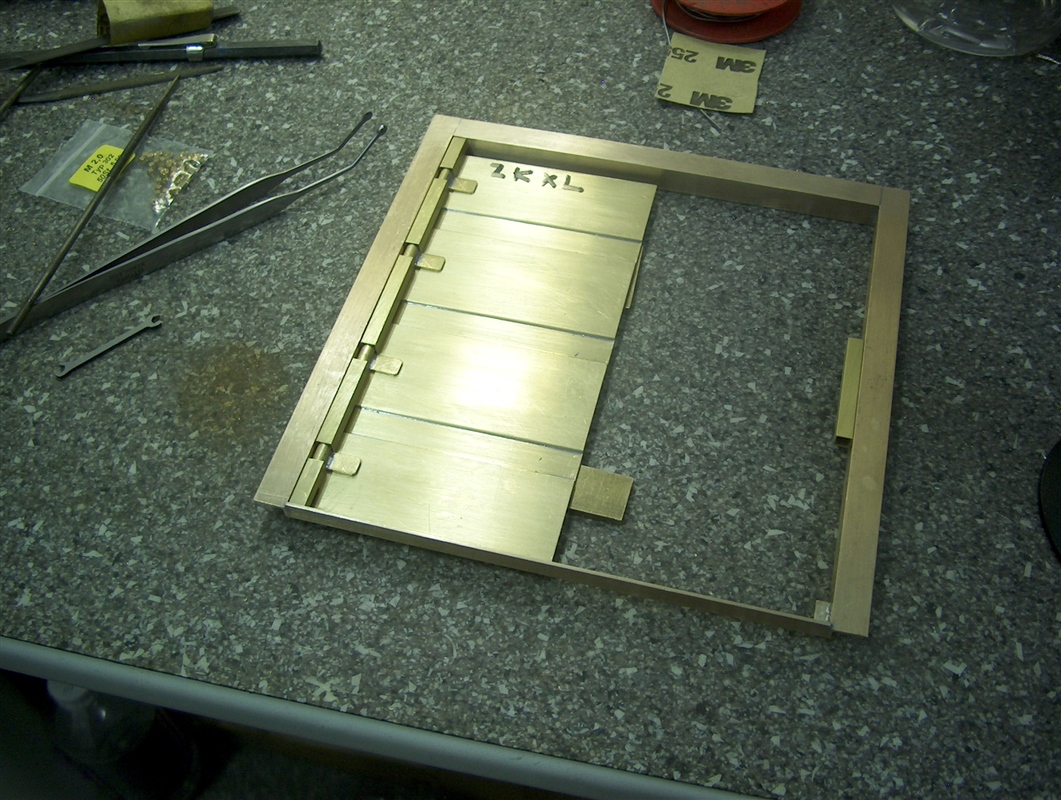

    Even de linker zijdeur in het frame gepast om te kijken of de deuren goed passen in het frame.
    De scharnieren op de deuren moeten nog wel worden vastgezet worden met twee M 1.4 mm boutjes per scharnier, net als bij de 1:1.
    Dit komt later, eerst alles goed pas maken.

    Aan de boven kant van het frame komt nog een hoeklijn gemonteerd als aanslag, waar de bovenkant van de zijdeuren tegenaan sluiten.
    De aanslag (hoeklijn)aan de onderkant zit al in het frame gesoldeerd, waardoor de deuren netjes tegen de aanslag aansluiten.

    Tot zover deze update.

    Wordt vervolgd.

    Rakthi, luchard, bvdh en 6 anderen vinden dit leuk.
  6. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Alle "Leuk Aanklikkers" bedankt.
    SMILEY  OKAY - kopie (2).jpg

    Catwoman vindt dit leuk.
  7. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Update : 0020

    Hallo allemaal,


    Het is een beetje kommer en kwel op het MBF forum.

    Het is buiten Zéér warm buiten, bij ons in de tuin in de schaduw vanmiddag 43,7 graden
    Echt tropisch !!
    Smiley Warm.01.jpg

    Deze week lekker binnengebleven bij de airco in de huiskamer, slaapkamer en mijn kantoor.
    De temperatuur ingesteld op 22 graden.

    Smiley  Blij.03.jpg

    Vervolg van de bouw van de container.

    Verder gegaan met de twee zijdeuren.

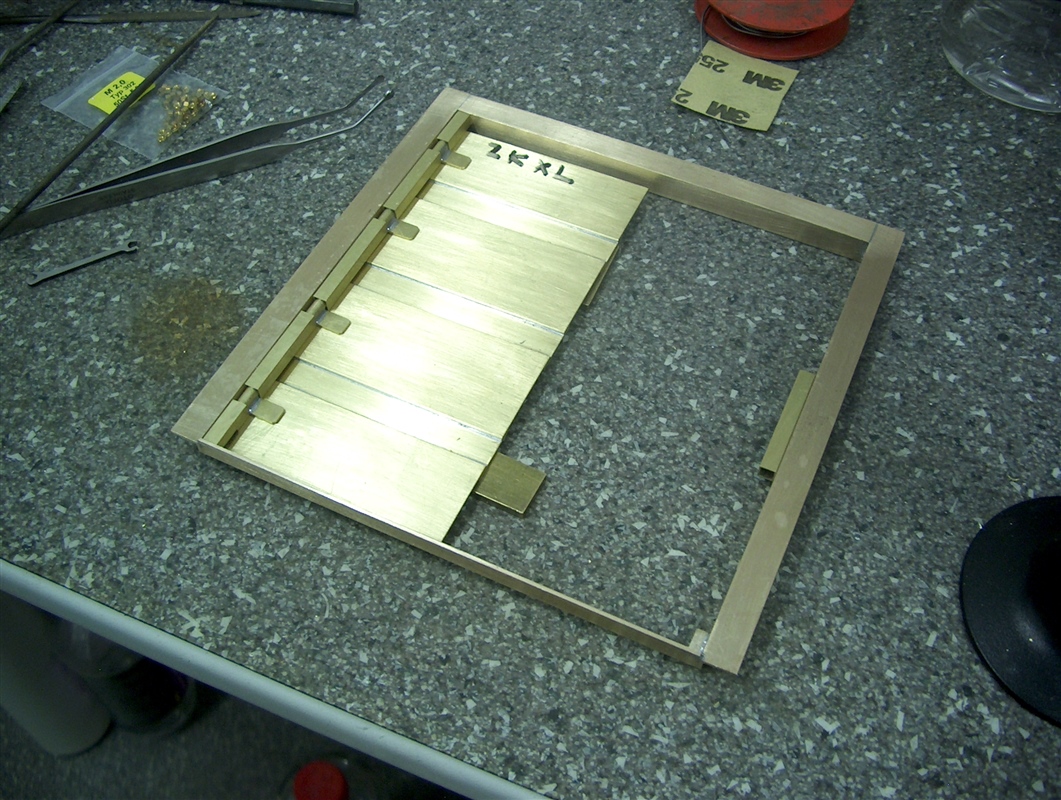

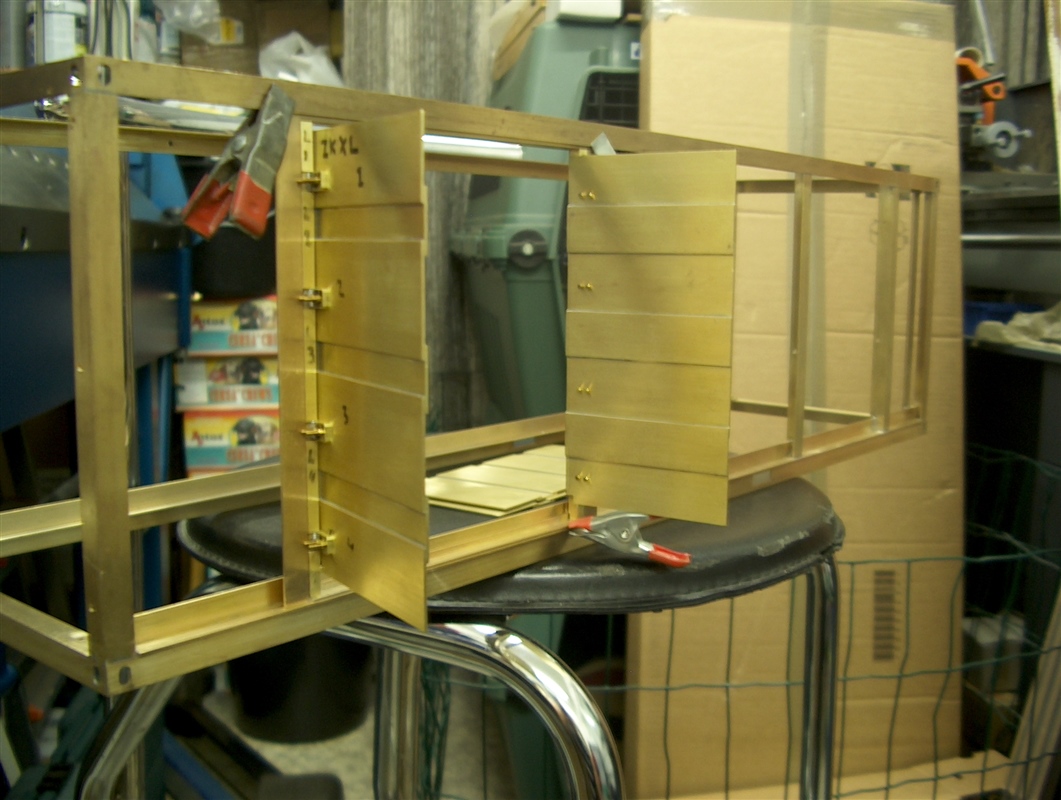

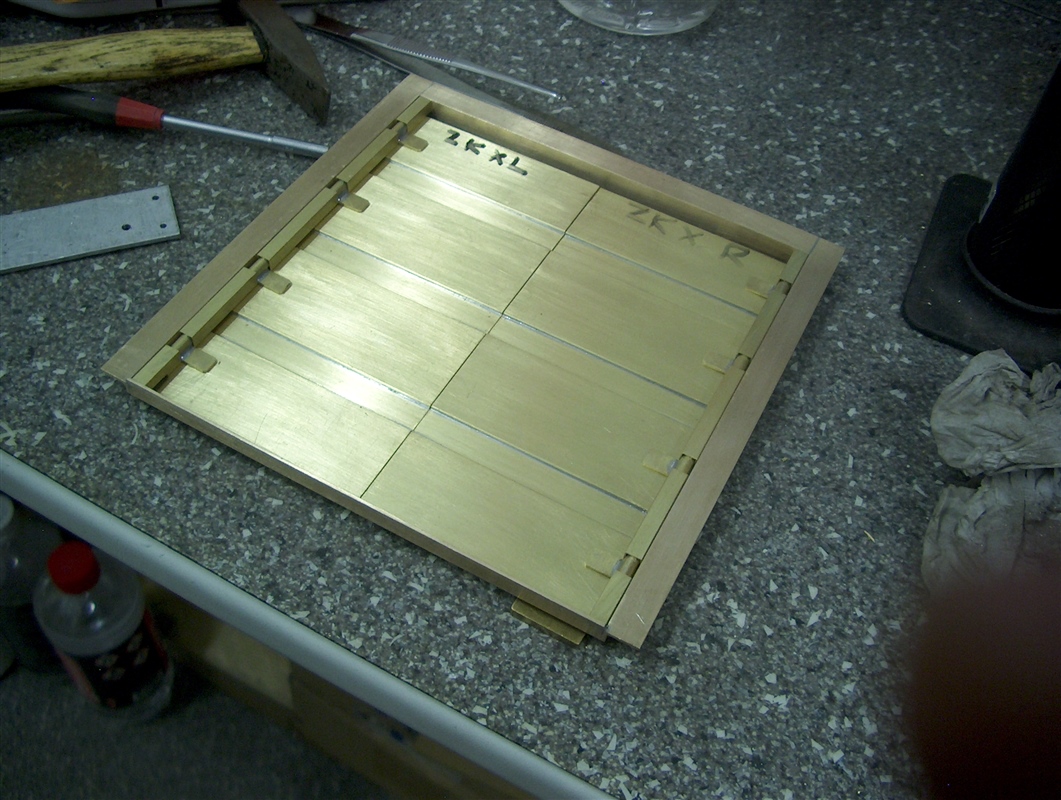

    De twee zijdeuren gepast met de scharnieren, de pasvorm is perfect



    De scharnieren met twee 1.4 mm messing boutjes vastgezet, zoals bij de 1:1

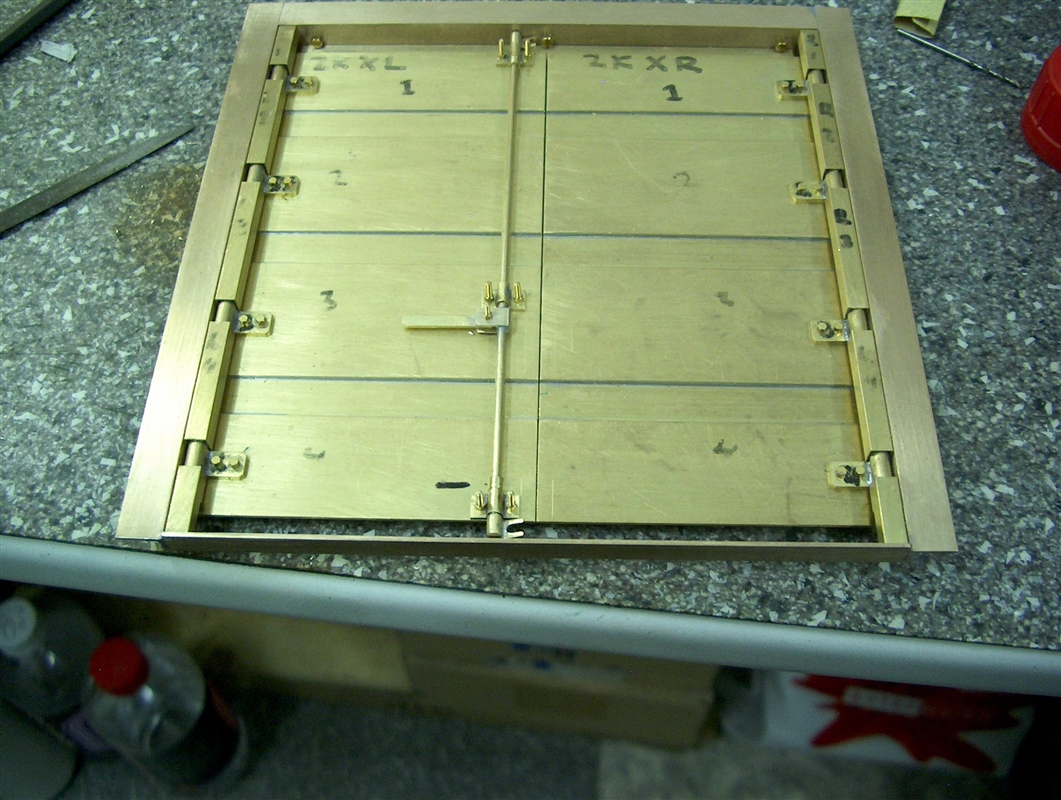

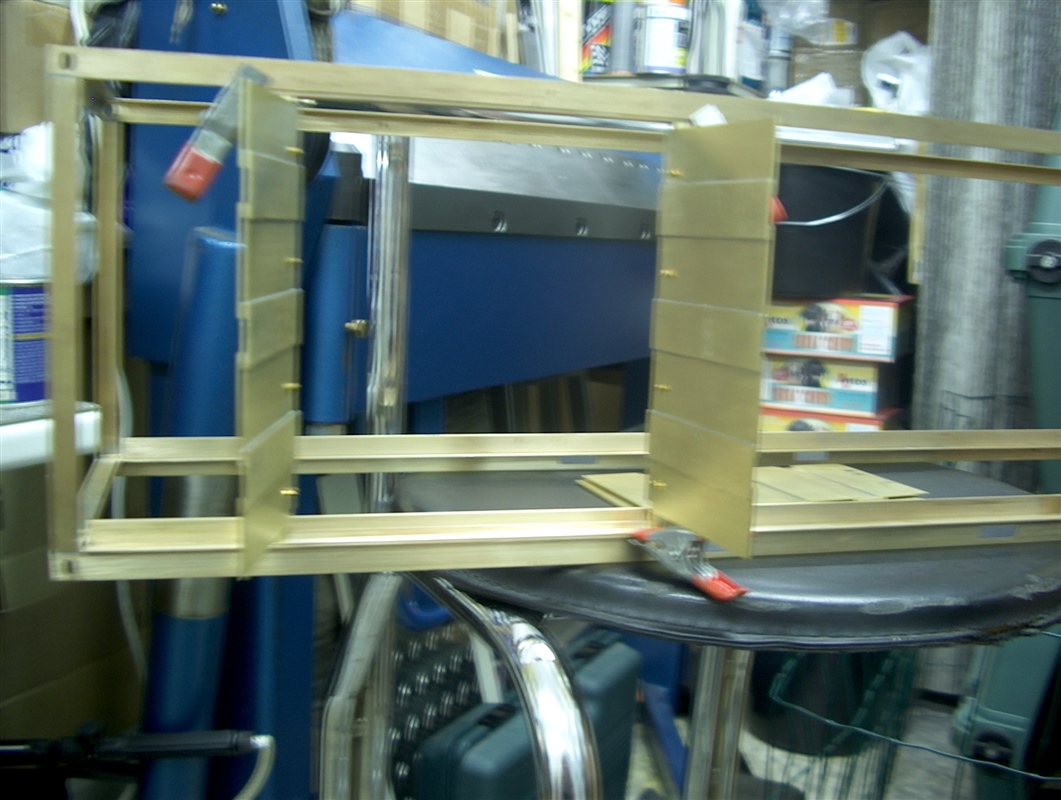

    De twee zijdeuren met het frame in het containerframe gepast en vastgezet met vier klemmetjes.

    Het geheel past goed, de M 1.4 boutjes moeten nog worden afgezaagd worden.

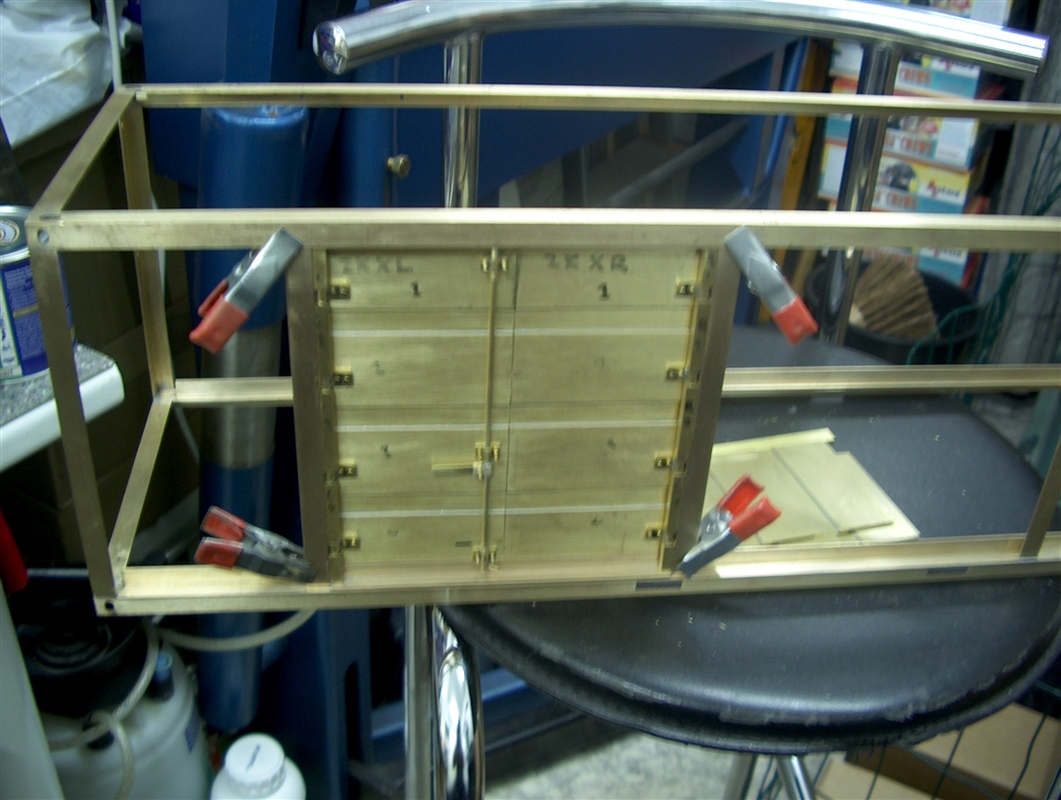

    De zijdeuren geopend, de zijdeuren kunne helemaal open en plat tegen de zijkant van de container openklappen, helaas kan dit nu even niet, omdat de vier klemmetjes in de weg zitten, in een later stadium zal ik foto's plaatsen waar de twee zijdeuren wel helemaal open gaan/staan.

    Deuren weer dicht.
    Aan de boven kant van het frame komt nog een hoeklijn gemonteerd als aanslag, waar de bovenkant van de zijdeuren tegenaan sluiten.
    Ik ben tevreden over de pasvorm van de twee zijdeuren in het frame.

    Tot zover deze update.
    Wordt vervolgd.

    luchard, ozy, bvdh en 5 anderen vinden dit leuk.
  8. hobbyvanrobbie

    hobbyvanrobbie

    Lid geworden:
    23 feb 2011
    Berichten:
    244
    Locatie:
    Nissewaard
    hallo piet,

    Heel mooi.

    Ik neem niet aan, dat jij de gaten uit de 'hand"geboord hebt?


    [​IMG]



    Gaten geboord op de freesbank mbv een mal?
    Of hoe heb jij afstanden bepaald?



    mvrgrob

    demian1290 en modelbouwer vinden dit leuk.
  9. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland

    Hallo Rob,

    Bedankt voor je compliment.
    SMILEY  DUIM OMHOOG BEDANKT.jpg

    Heel veel MBF forumleden denken dat ik alles machinaal maak, maar niets is minder waar, er komt met ook heel veel handwerk bij kijken. Heel veel onderdelen moet ik, net als iedereen, ook handmatig maken hoor !

    Meten is weten.

    Eerst de gemeten wat de maatverdeling van de scharnierpunten moet zijn.
    De maten schrijf ik dan op een kladblaadje, dat is mijn tekening, waarvan ik dan de maten kan teruglezen.
    Daarna de maatverdeling handmatig afgetekend, gemeten met de schuifmaat gecentreerd met een center, daarna de gaten handmatig met een 1.5 mm voorgeboord, zodat als ik op de boormachine ga boren het boortje niet verloopt. De gaten geboord op de kolomboormachine, waar ik ook een kruistafel met een draaibaar onderstel op kan monteren, met een machine freesklem.
    Opspannen en boren maar !

    Dit zelfde geldt ook voor de gaatjes die ik in de scharnieren heb geboord van 1.4 mm

    hobbyvanrobbie vindt dit leuk.
  10. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Alle "Leuk Aanklikkers" bedankt.
    SMILEY  OKAY - kopie (2).jpg

  11. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Update : 0021

    Hallo allemaal,

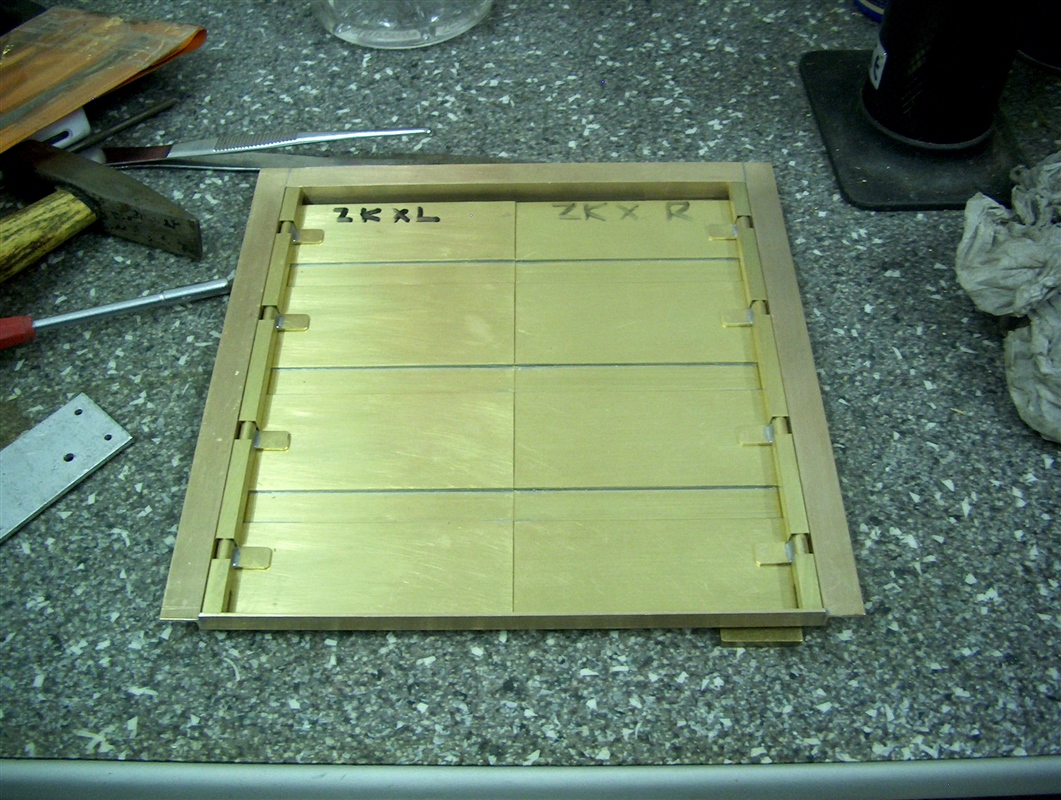

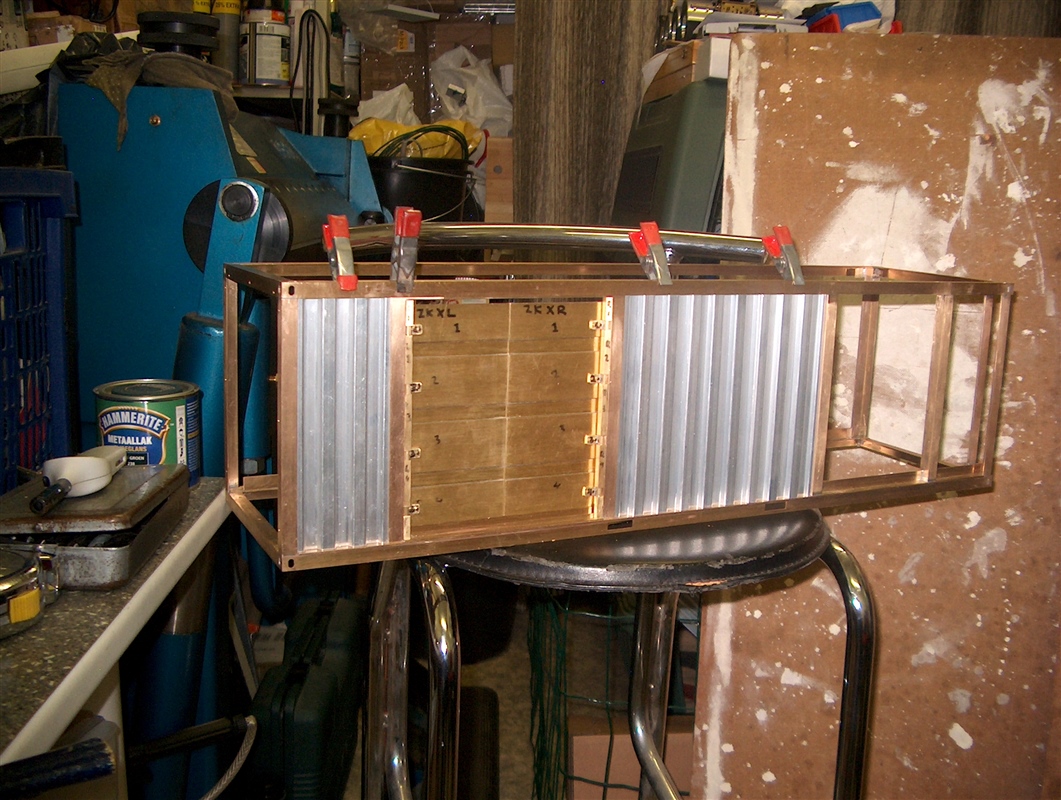

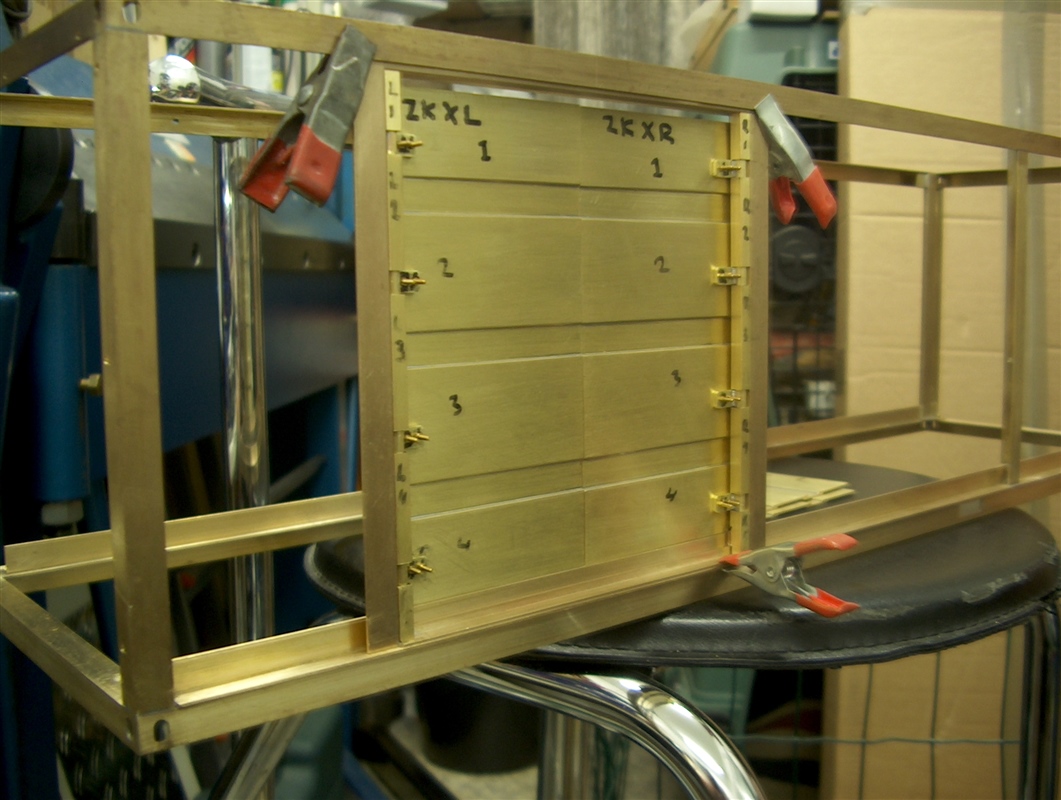

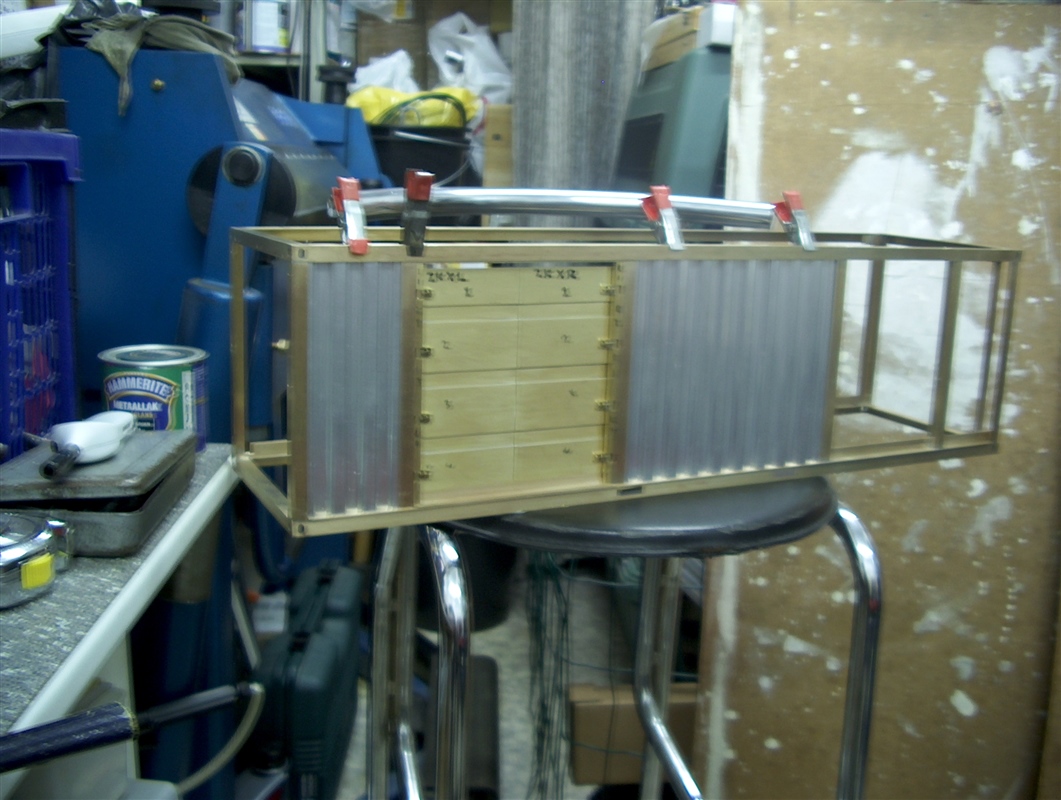

    Even een paar foto's met de beplating naast de zijdeuren.



    En ja , zijdeuren moeten ook nog kunnen worden afgesloten.
    De deursluitingen worden nagemaakt naar de originele deursluitingen. (1:1)

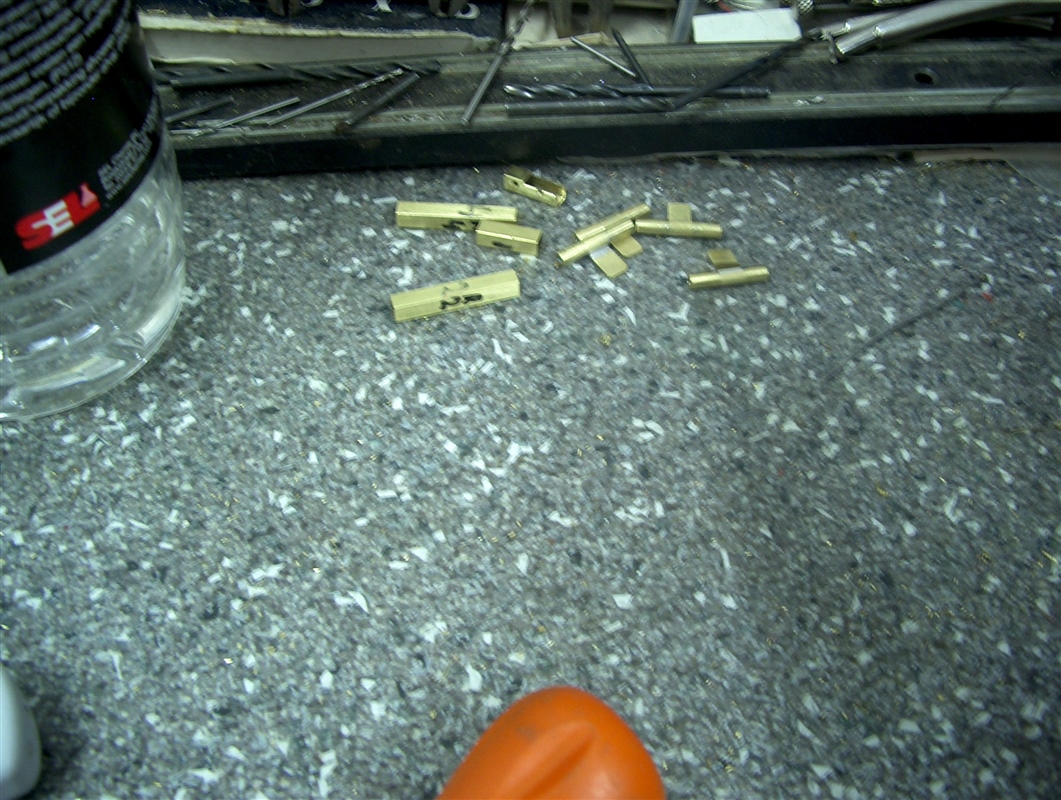

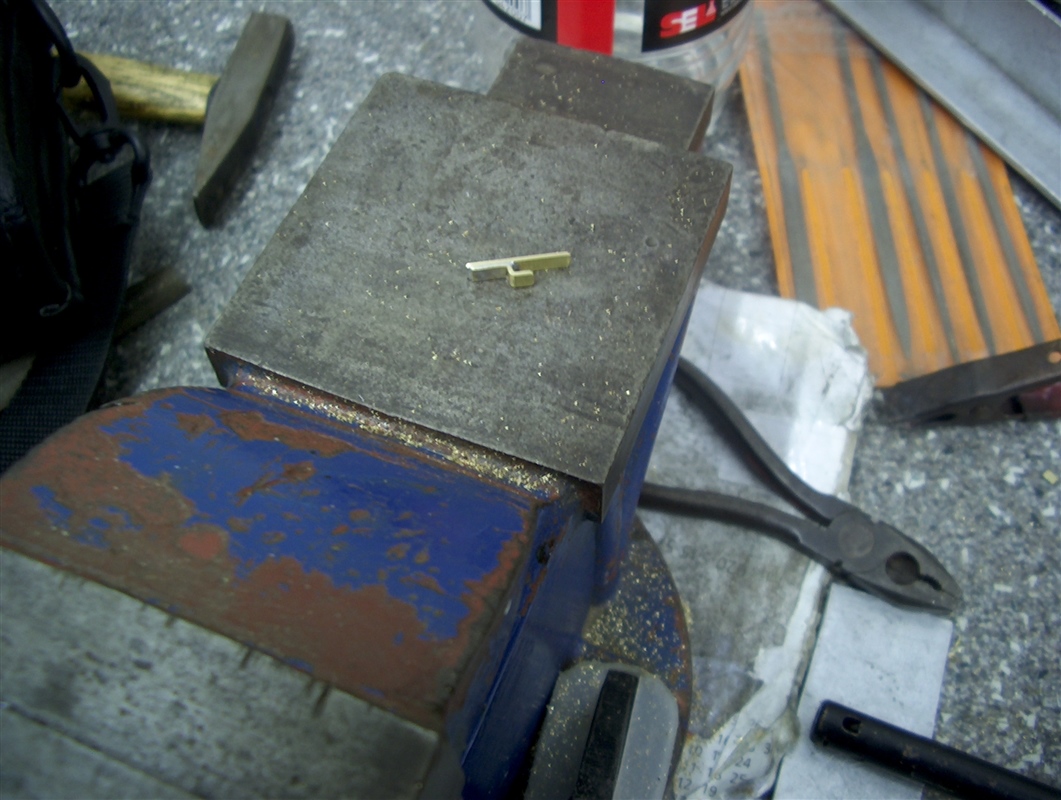

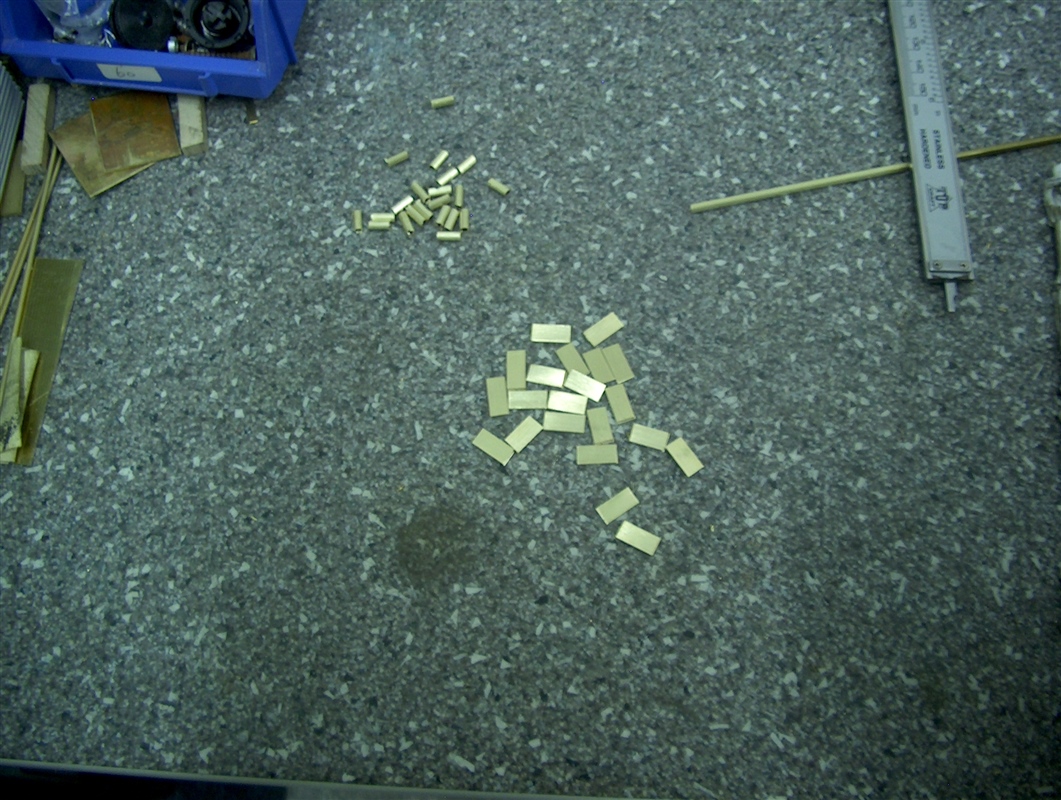

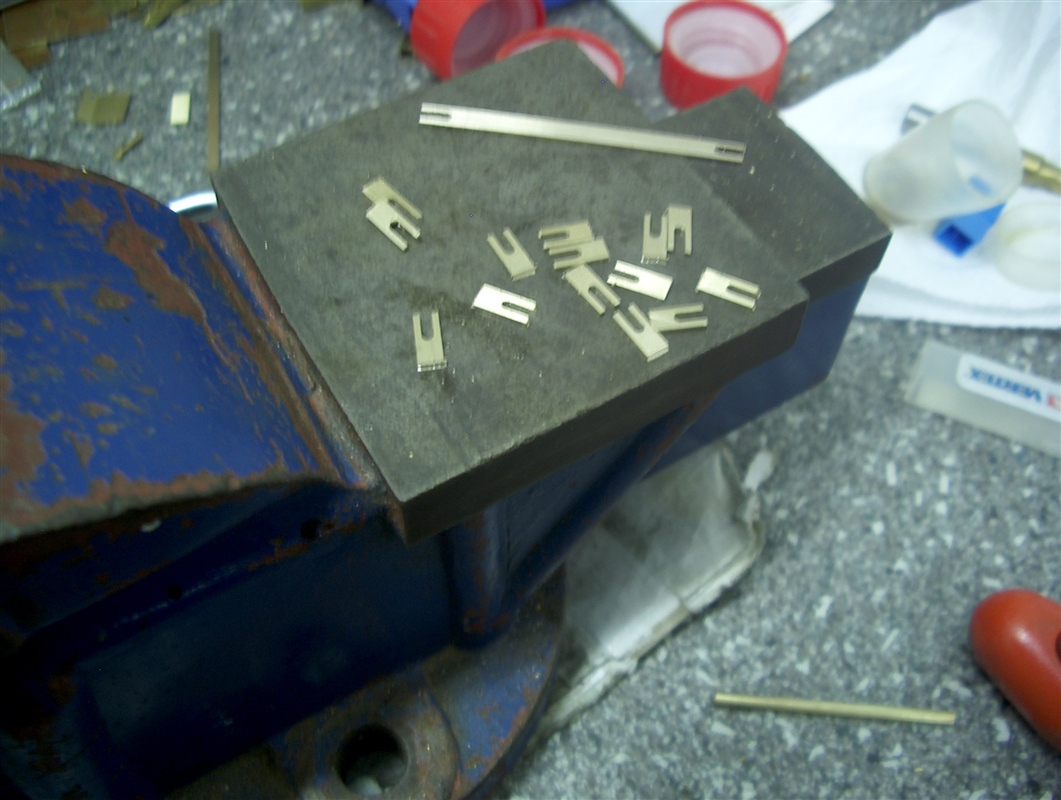

    De losse onderdelen voor de deursluitingen gemaakt/gefreesd, voor in totaal vier deuren.





    Tot zover deze update.
    Wordt vervolgd.

    Rakthi, luchard, Hofabooz en 5 anderen vinden dit leuk.
  12. hobbyvanrobbie

    hobbyvanrobbie

    Lid geworden:
    23 feb 2011
    Berichten:
    244
    Locatie:
    Nissewaard


    Ha Pieter,


    Aha,
    Dank voor je uitleg.

    maar ik boor juist niet voor uit de hand, maar met de kolomboor met centerboortje.
    Uit de hand zo nauwkeurig boren lukt mij niet. Dat het jou wel lukt, klasse!

    mvrgrob

    VOLVO FH 16 750 vindt dit leuk.
  13. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Hallo Rob,

    Bedankt voor je compliment !
    SMILEY  DUIM OMHOOG BEDANKT.jpg

    Even wat meer uitleg over het voorboren.
    Ik boor met de hand een putje in het centerpuntje, zodat de boor bij het boren op de kolomboormachine niet kan verlopen.
    Dus boor ik niet echt met de hand het gaatje in het materiaal.
    Dit doe ik alleen als het niet anders kan, omdat de ruimte te beperkt is en je wel met de hand het gaatje moet boren.

    Dit putje boren is echt puur bedoeld voor het verlopen van het boortje.
    Dit doe ik al jaren, meer dan 50 jaar, op deze manier en dit voldoet mij goed.
    Toen bouwde en verbouwde ik in de schaal 1:50.

    Maar ja, de ogen worden minder dus moet de schaal steeds groter worden om het nog te kunnen zien.
    SMILEY HUILEN.jpg
    Sinds 2004 bouw in de schaal 1:14.8/1:14.

    Dus binnenkort in de schaal 1:1
    Smiley Blij.05.jpg

    MarlinNavigator vindt dit leuk.
  14. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Alle "Leuk Aanklikkers" bedankt.
    Smiley Dikke duim.gif

  15. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Update : 0022

    Hallo allemaal,

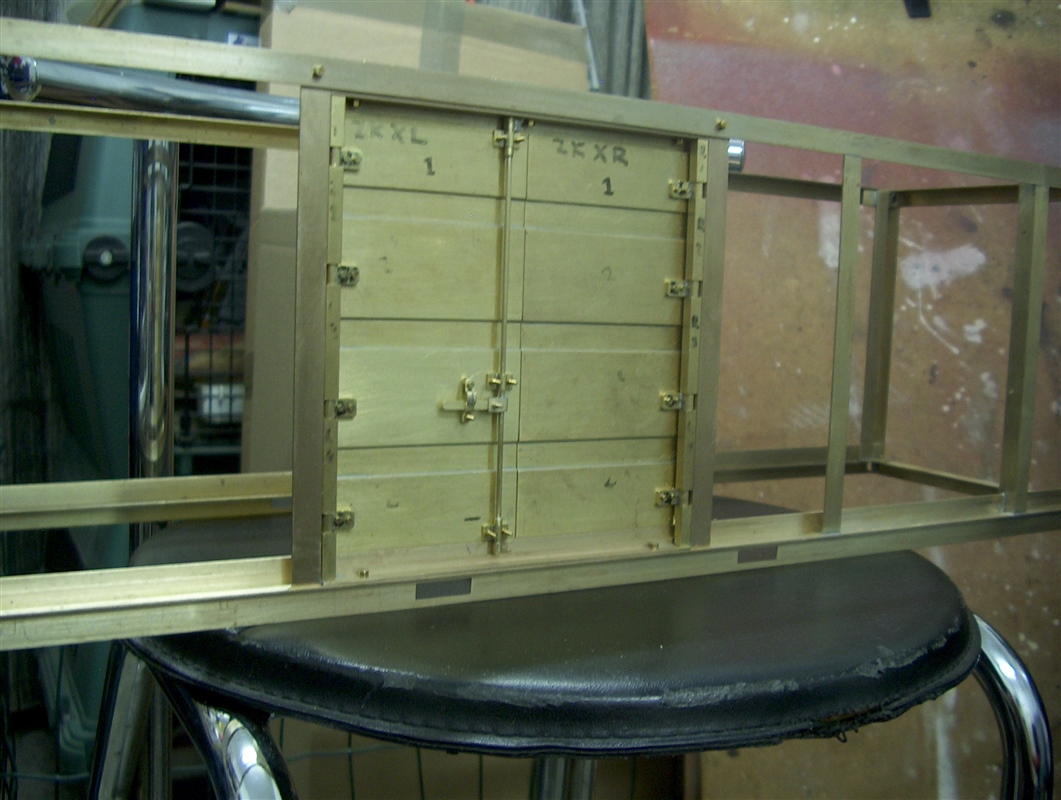

    Verder gegaan met de deursluitingen voor de zij en achterdeuren.

    De eerste deursluiting gemaakt om te kijken of het overeenkomt met de 1:1 en of de deursluiting ook werkt, daarna nog 7 deursluitingen maken.
    De boutjes moeten t.z.t. nog worden afgezaagd.

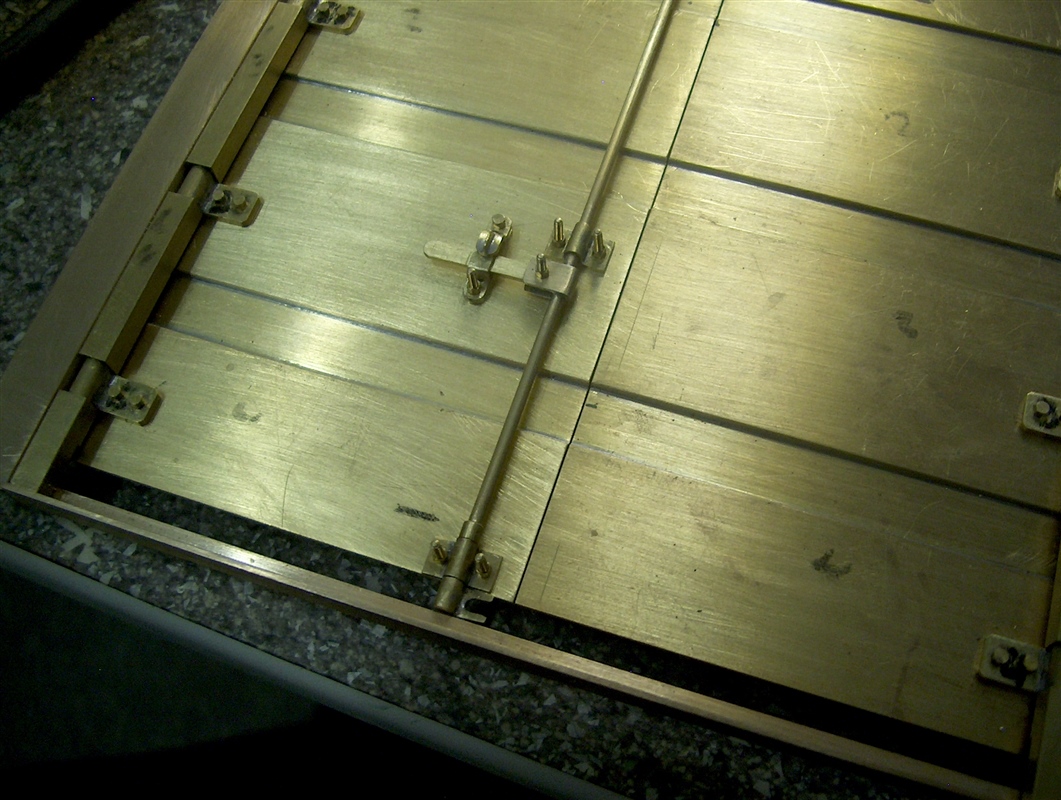

    Deursluiting dicht :

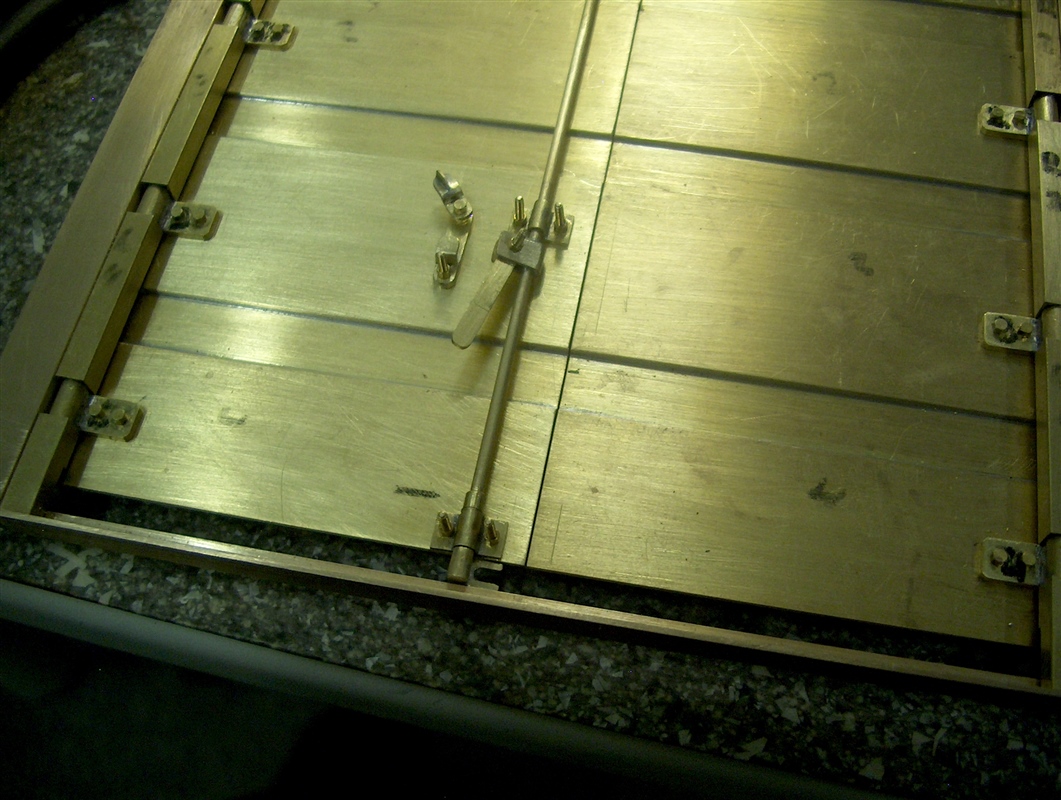

    Deursluiting open :

    Deur weer dicht :

    Tot zover deze update.

    Wordt vervolgd.

    Rakthi, ozy, luchard en 7 anderen vinden dit leuk.
  16. marcelinets

    marcelinets Guest

    Je heb oog voor details ziet er goed uit Pieter, je hoort onder de details modelbouwers net als Opa Wil en velen anderen, pet af voor je bouw kunsten:thumbsup::thumbsup::thumbsup:

    VOLVO FH 16 750 vindt dit leuk.
  17. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Hallo Marceline,


    Bedankt voor je compliment.
    SMILEY  DUIM OMHOOG BEDANKT.jpg

  18. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Alle "Leuk Aanklikkers" bedankt.

    SMILEY  DUIM OMHOOG BEDANKT.jpg

  19. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Update : 0023

    Hallo allemaal,

    Verder gegaan met de deursluitingen voor de zij en achterdeuren.

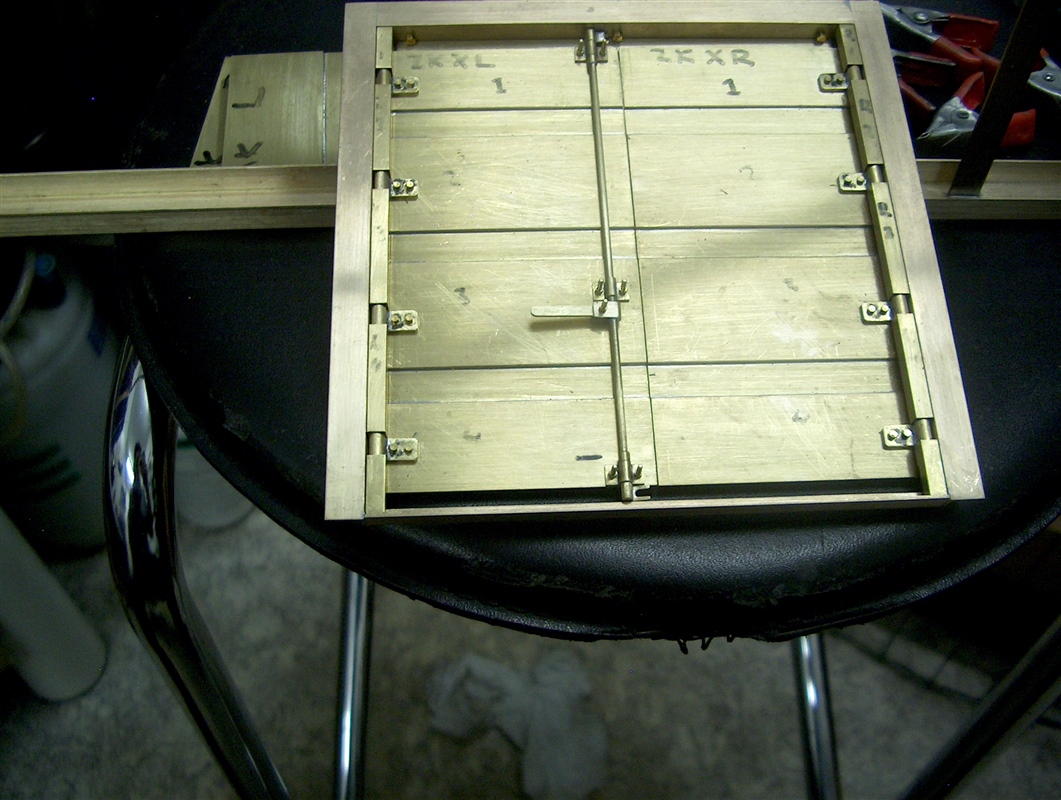

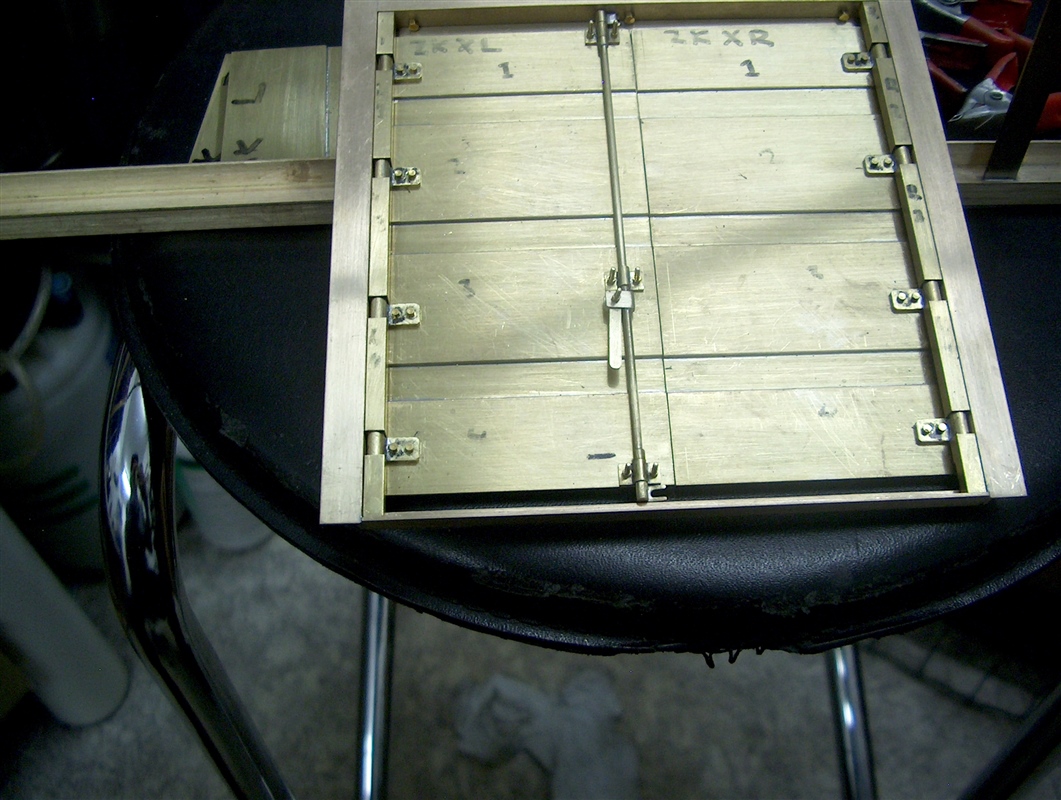

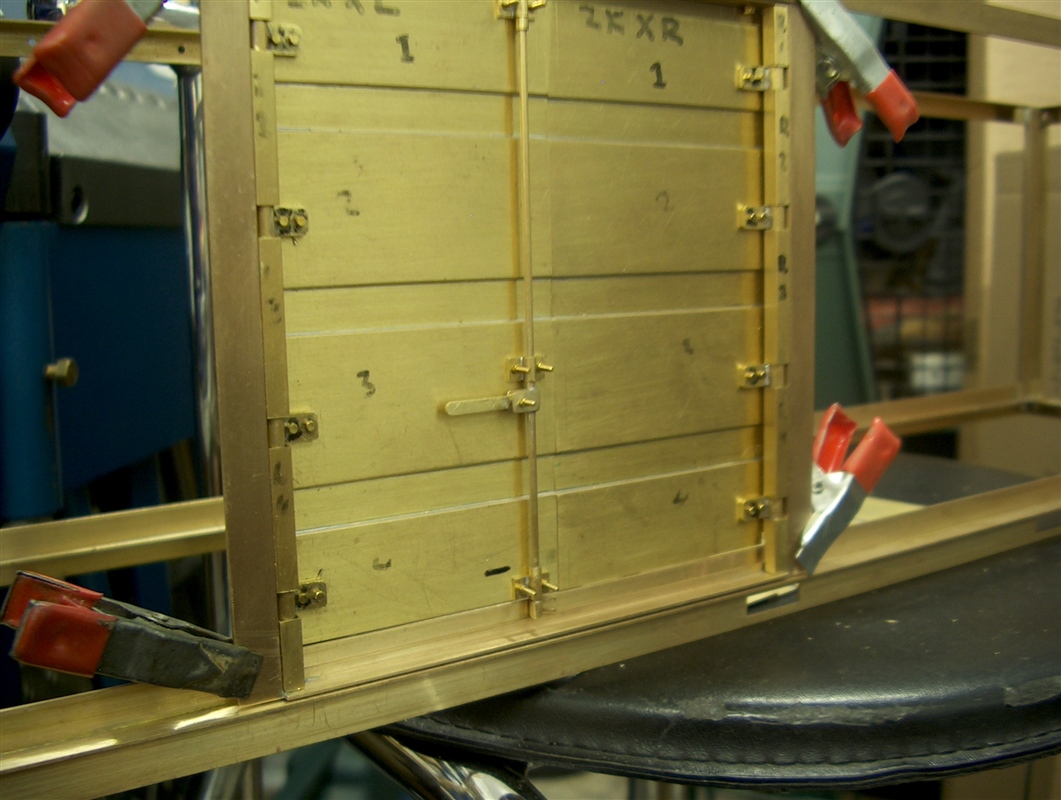

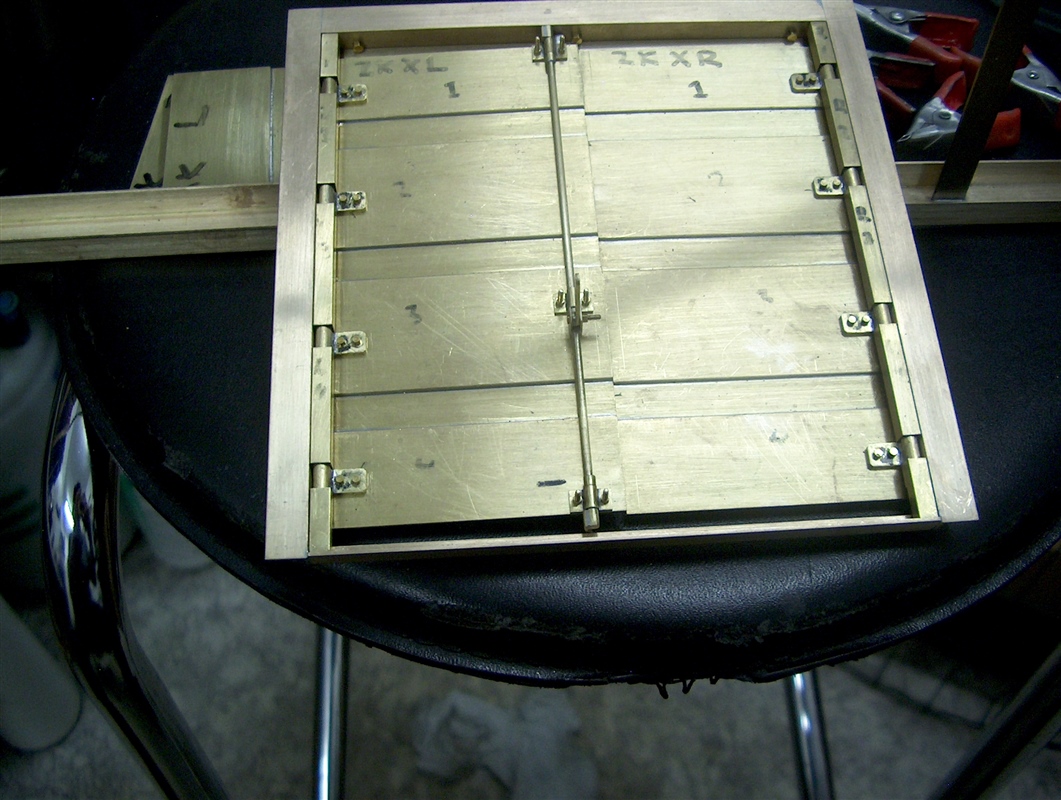

    Begonnen met het maken van alle deursluitingen en in elkaar te monteren/te solderen.




    De eerste deursluiting gemaakt en gemonteerd.

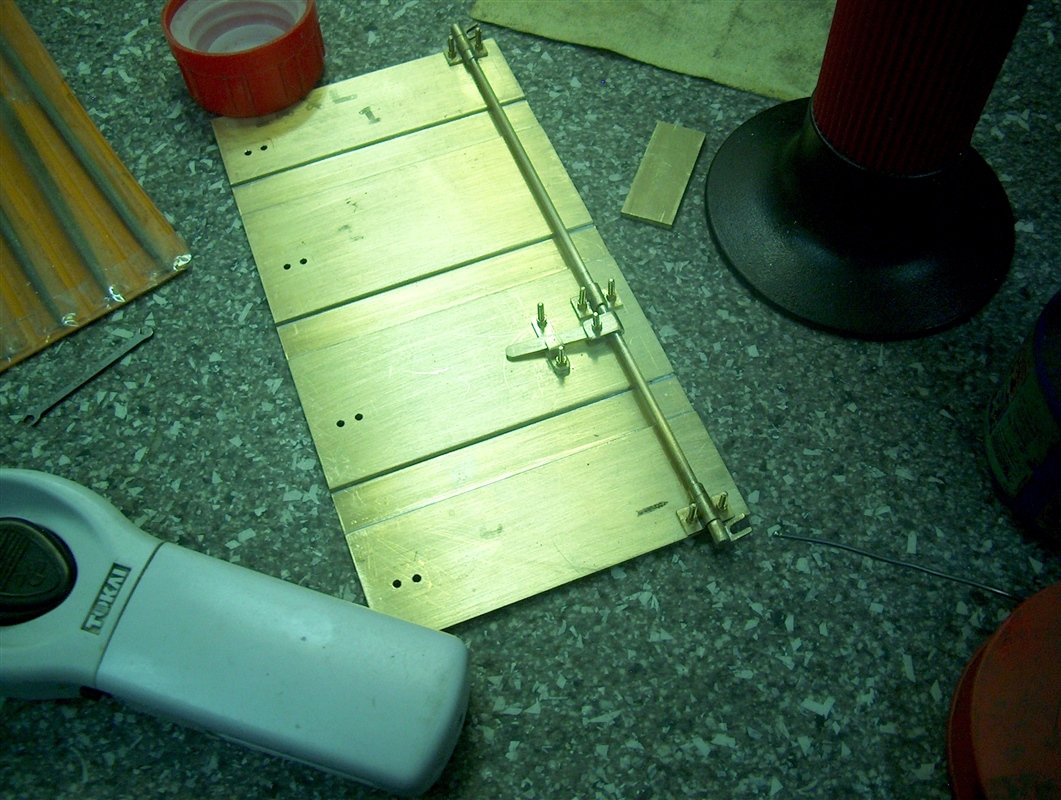

    De sluiting gemaakt met de vergrendeling gemonteerd.
    de boutjes moeten allemaal nog worden ingekort

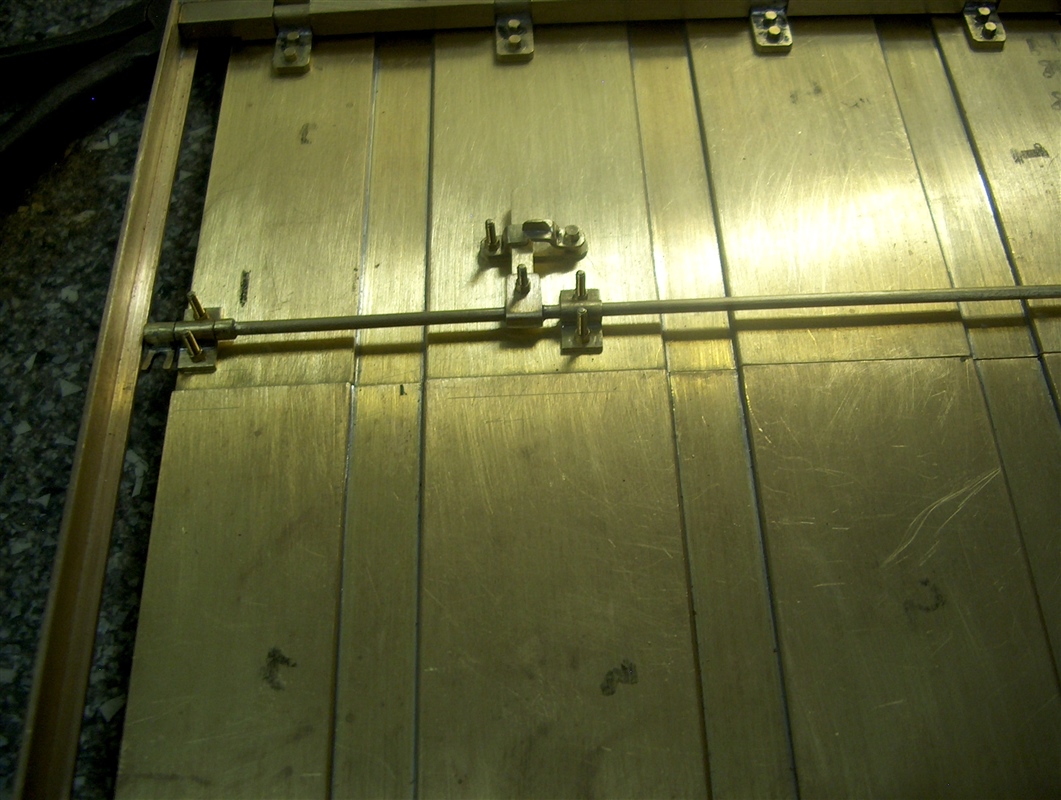

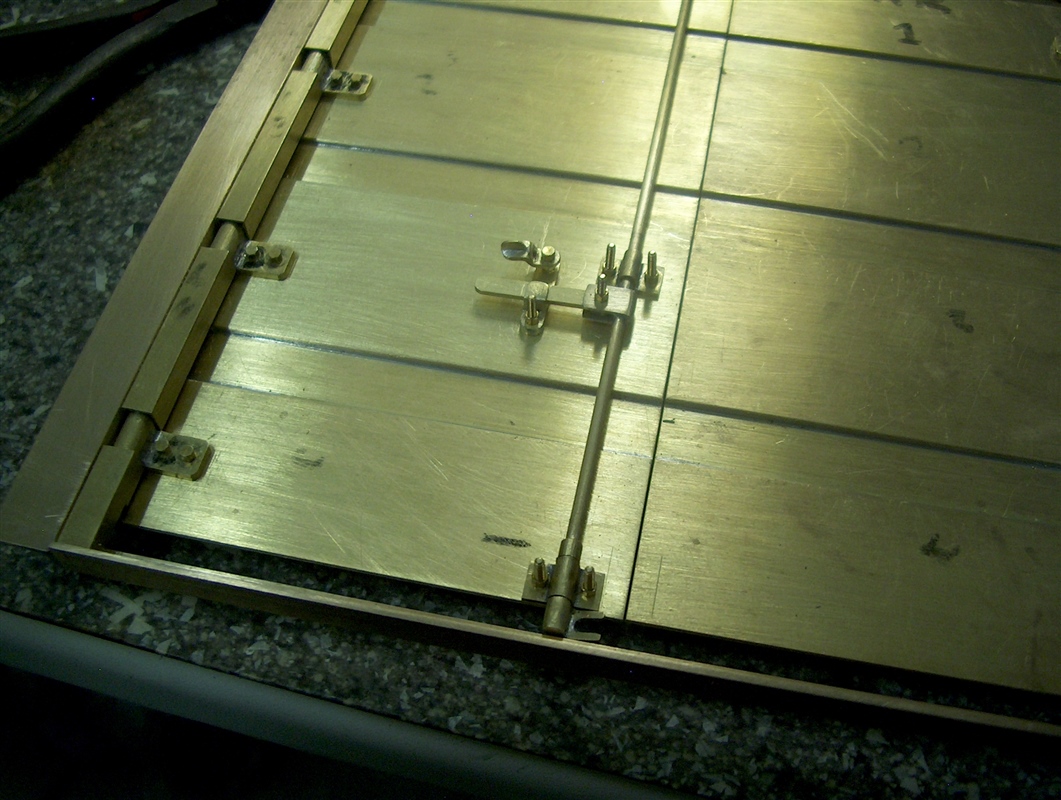

    Vergrendeling dicht :
