    Update : 0033

    Hallo allemaal,


    Verder gegaan met de afbouw van de container.
    Weer (te veel) foto's gemaakt, helaas zijn sommige foto's een beetje wazig.
    Soms zijn de updates een beetje saai, maar zijn wel van belang, om het bouwverslag zo compleet mogelijk te maken.

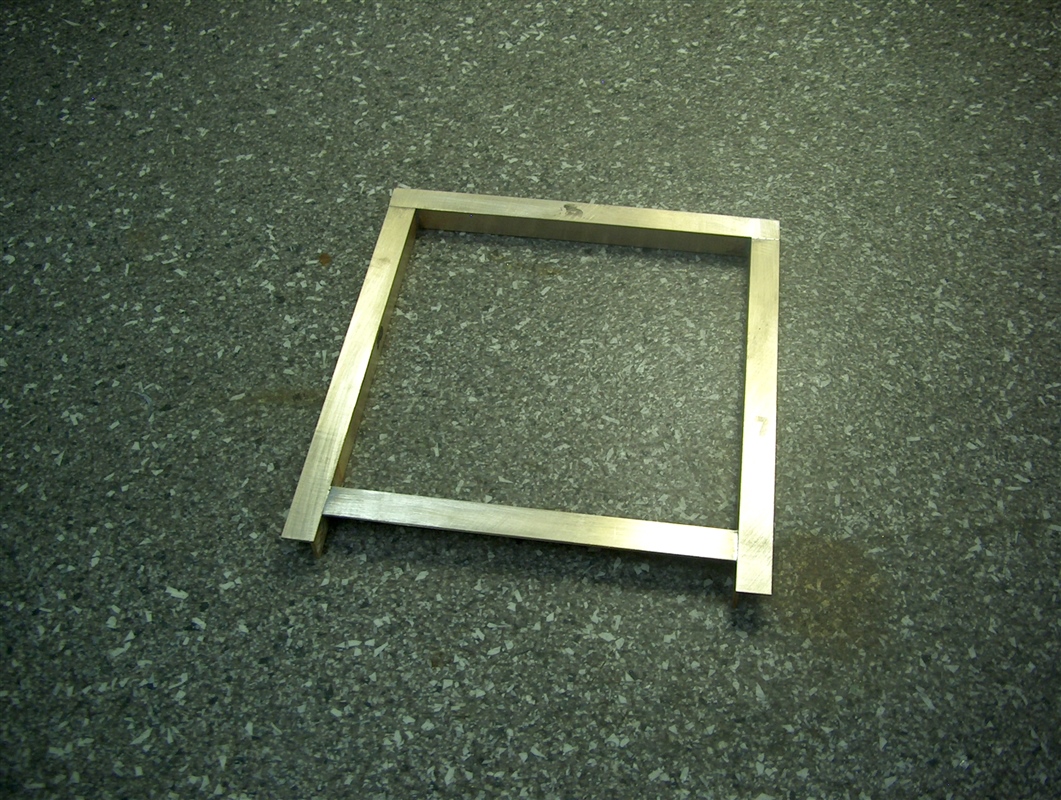

    Er moet ook nog een accuplateau in, zodat de accu niet los ligt in elektronica ruimte.
    T.z.t. zal dit accuplateau in de elektronicaruimte gemonteerd worden.

    Het accuplateau direct in de etsende primer gespoten, anders oxideert het messing weer.

    Er moet ook nog een scheidingswand tussen de machinekamer en de elektronica ruimte worden gemaakt.

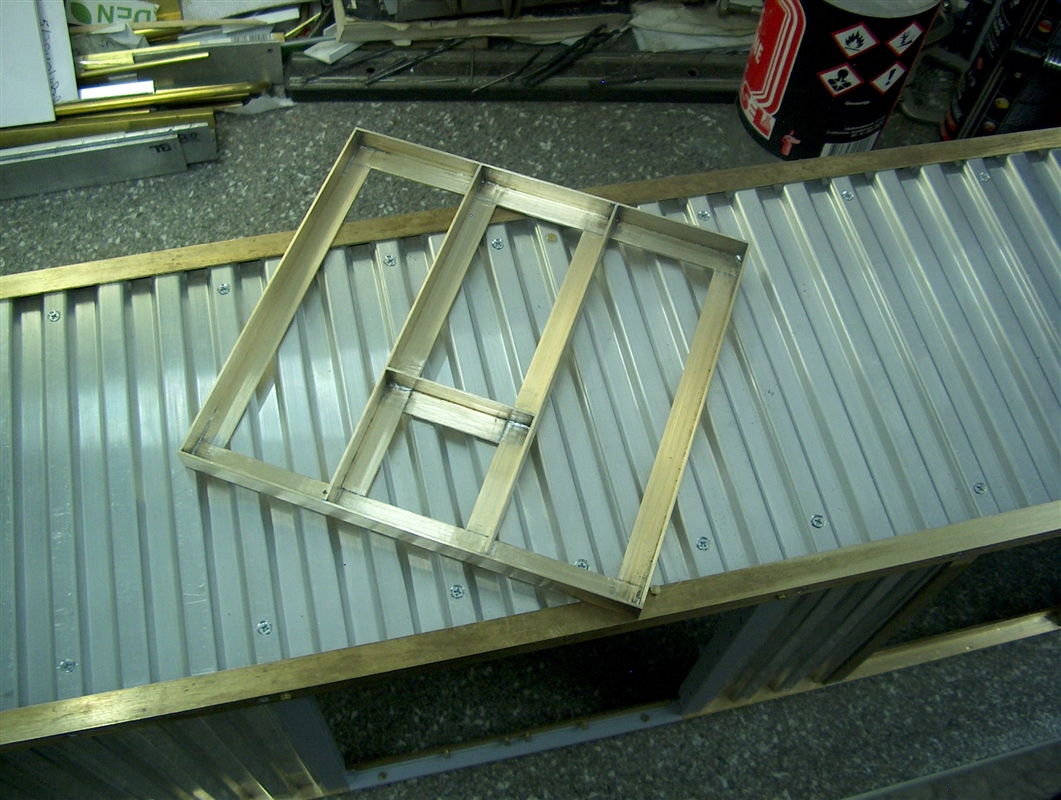

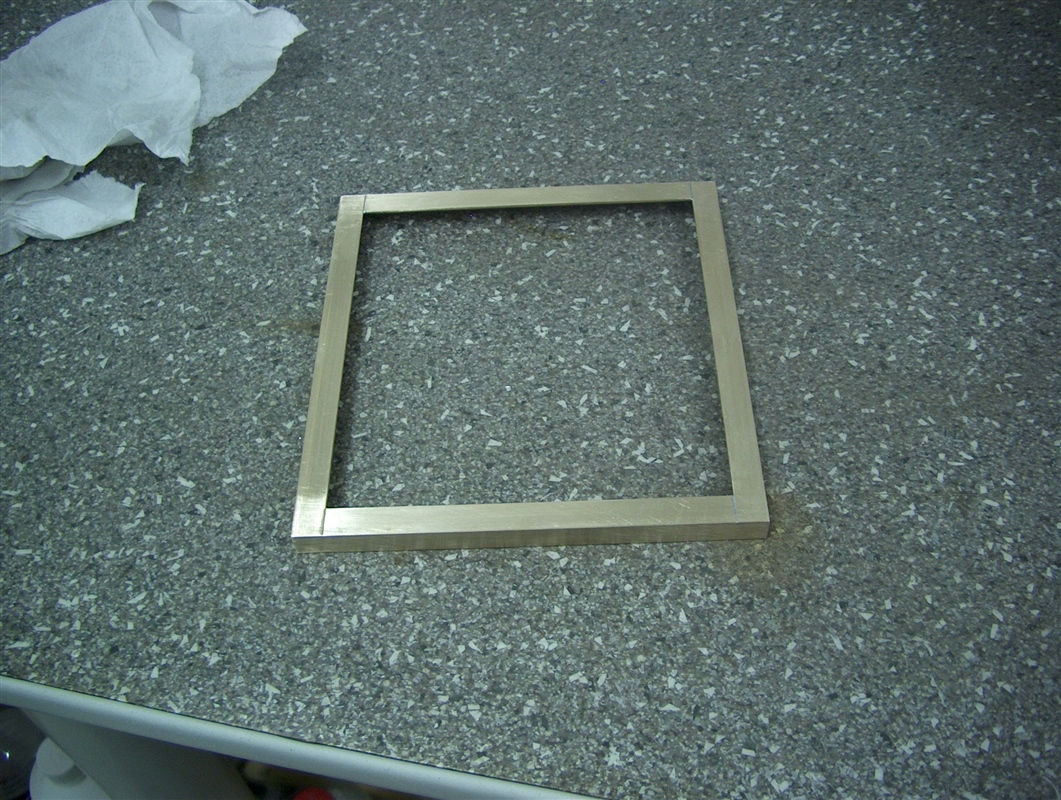

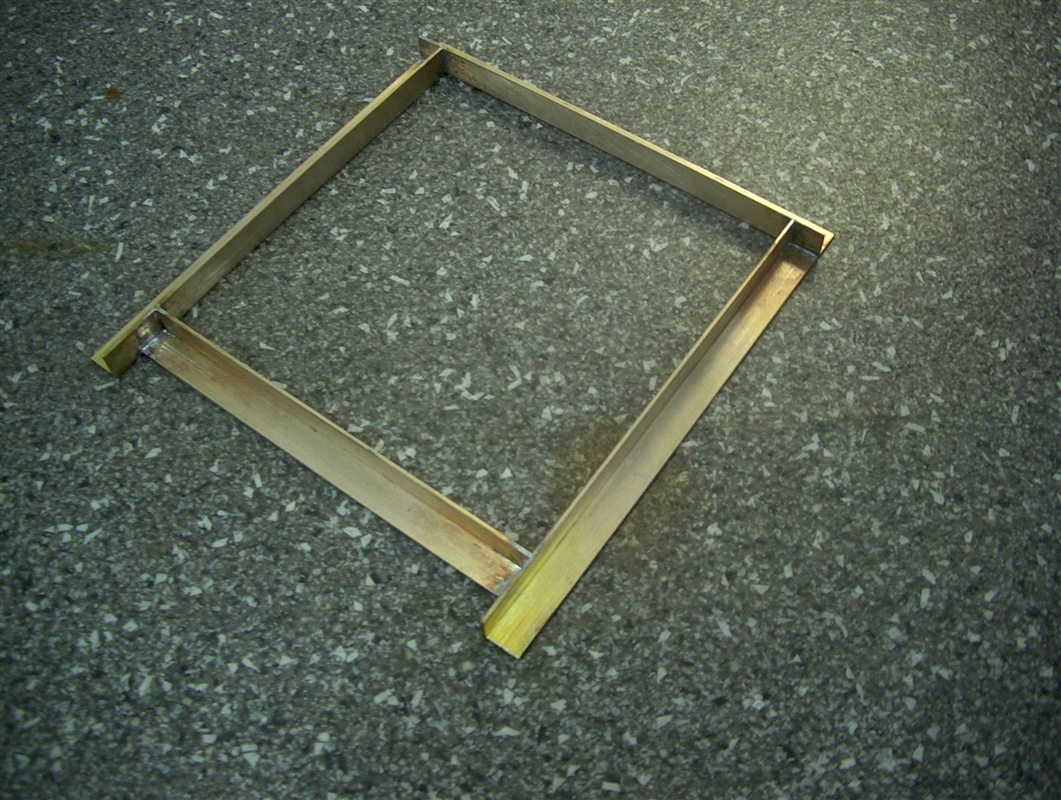

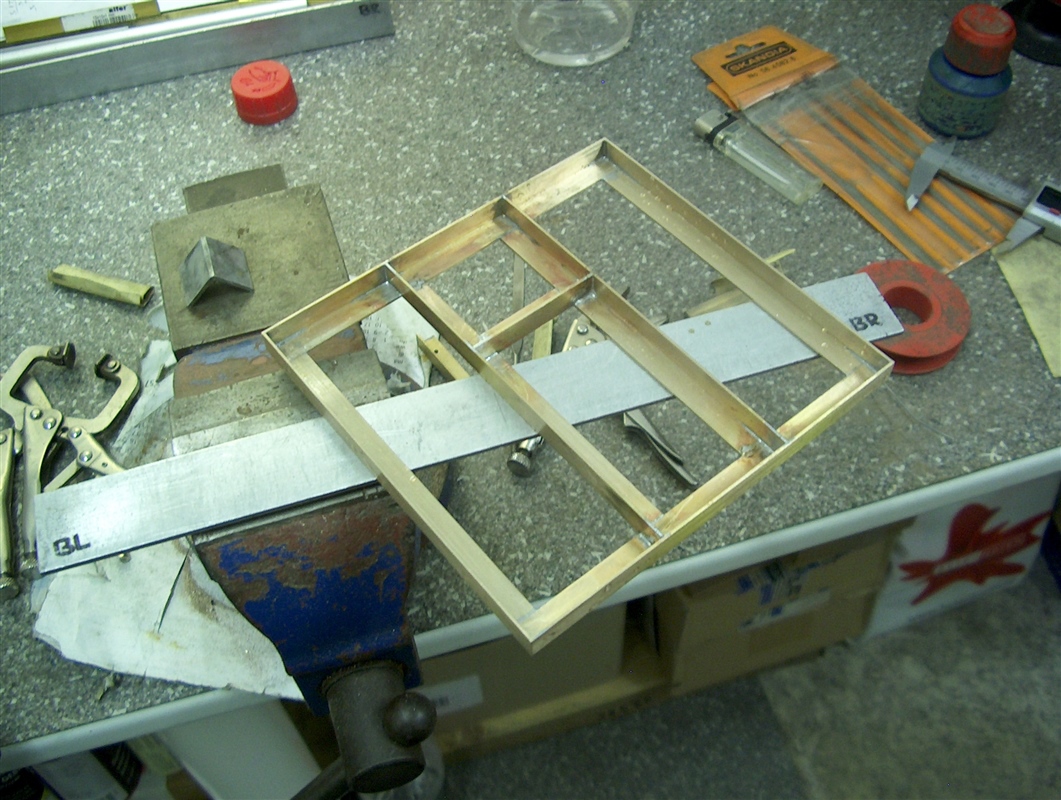

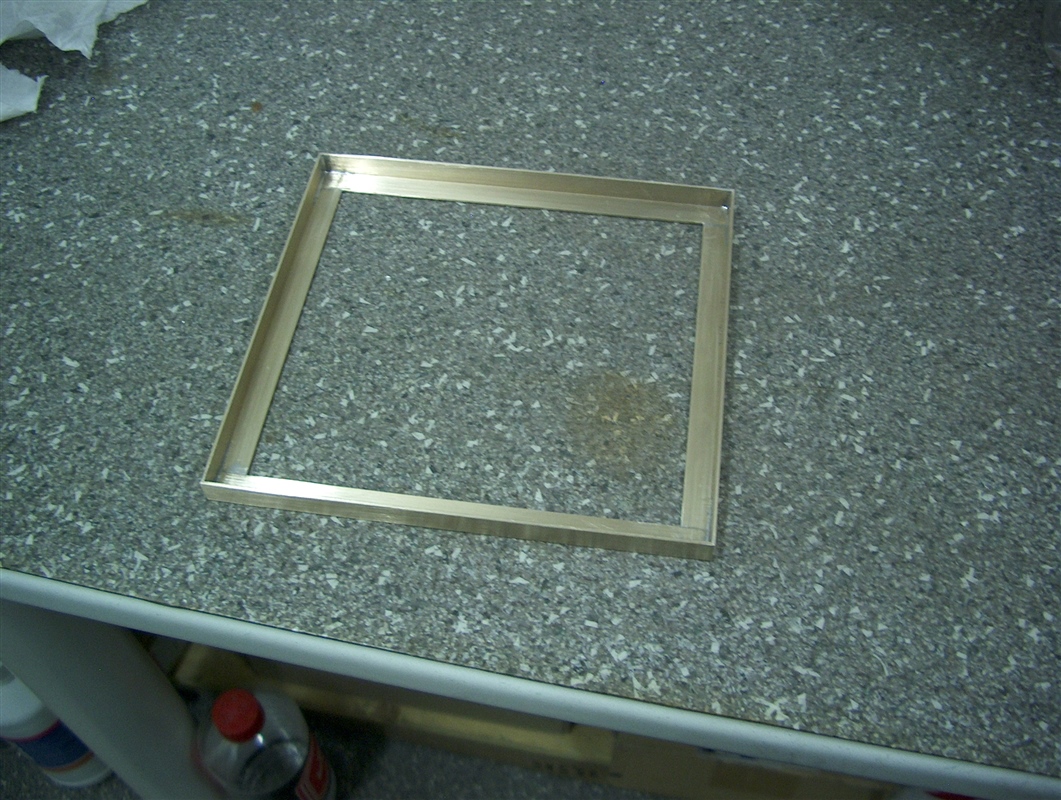

    Een frame gemaakt van messing hoeklijn van 10 x 10 1.5 mm.

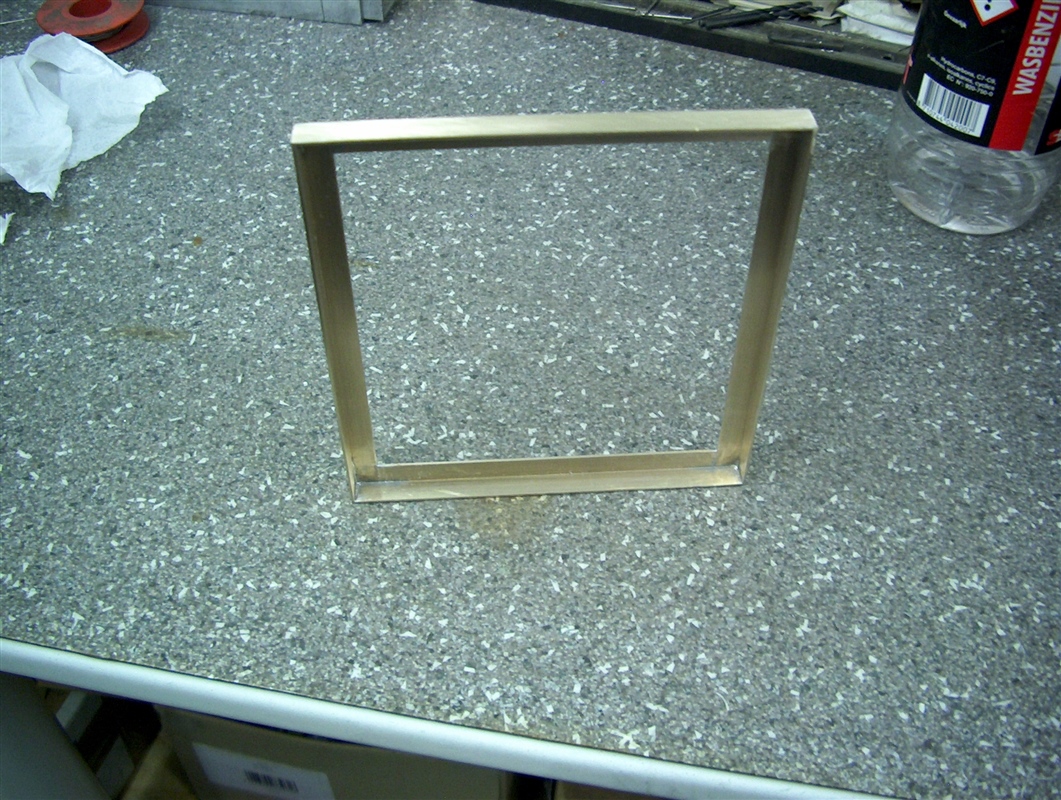

    Het frame mooi netjes afgewerkt.

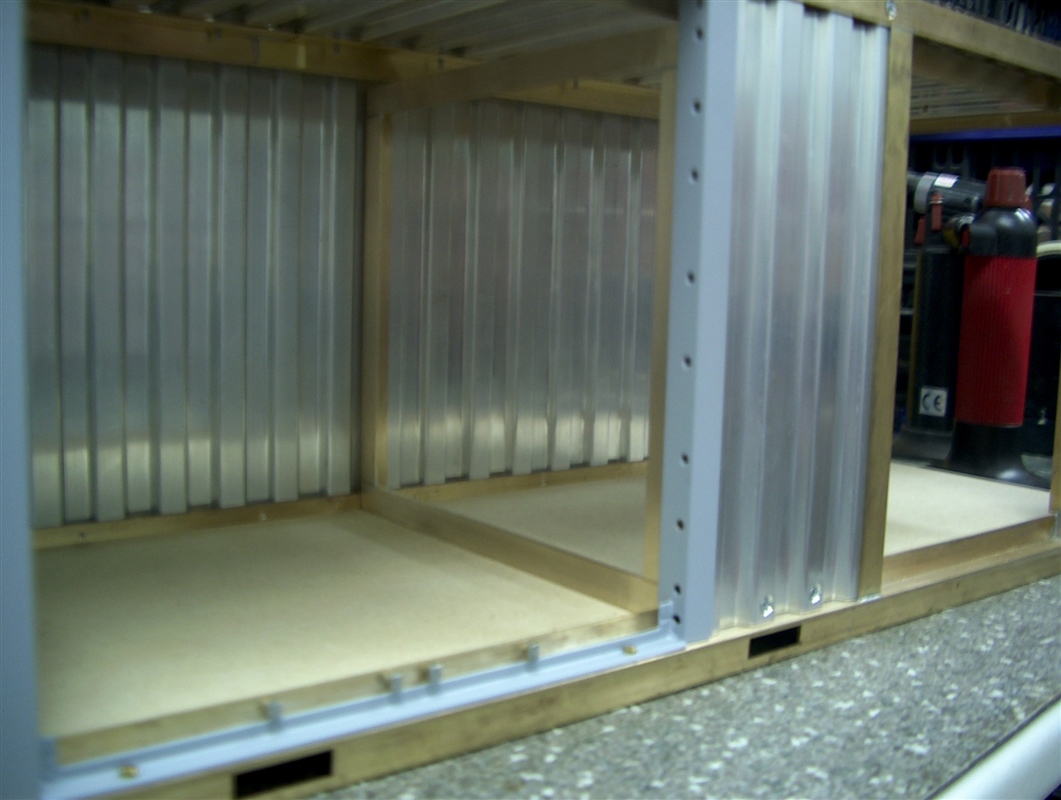

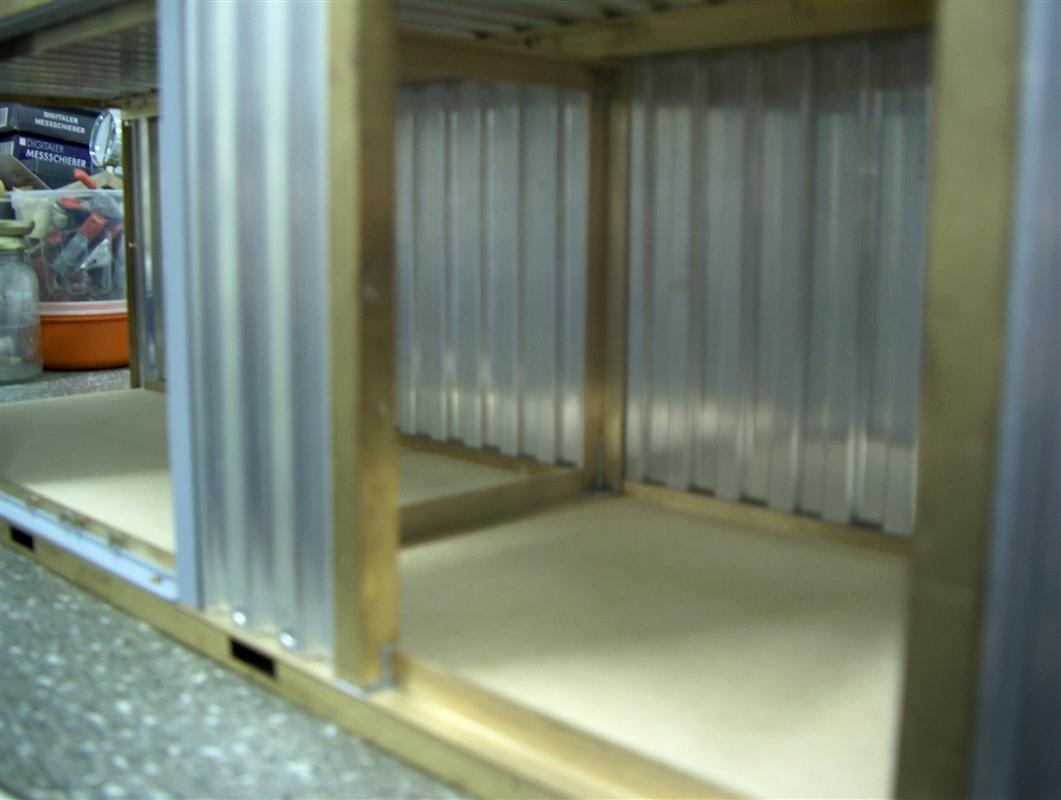

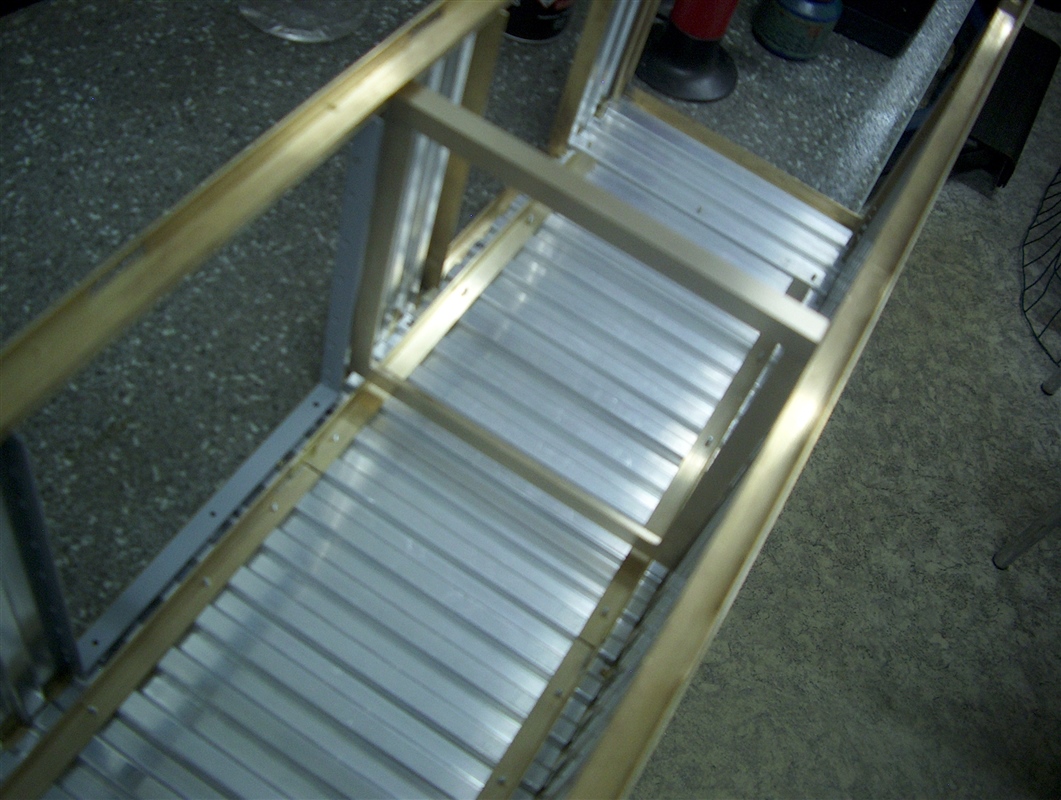

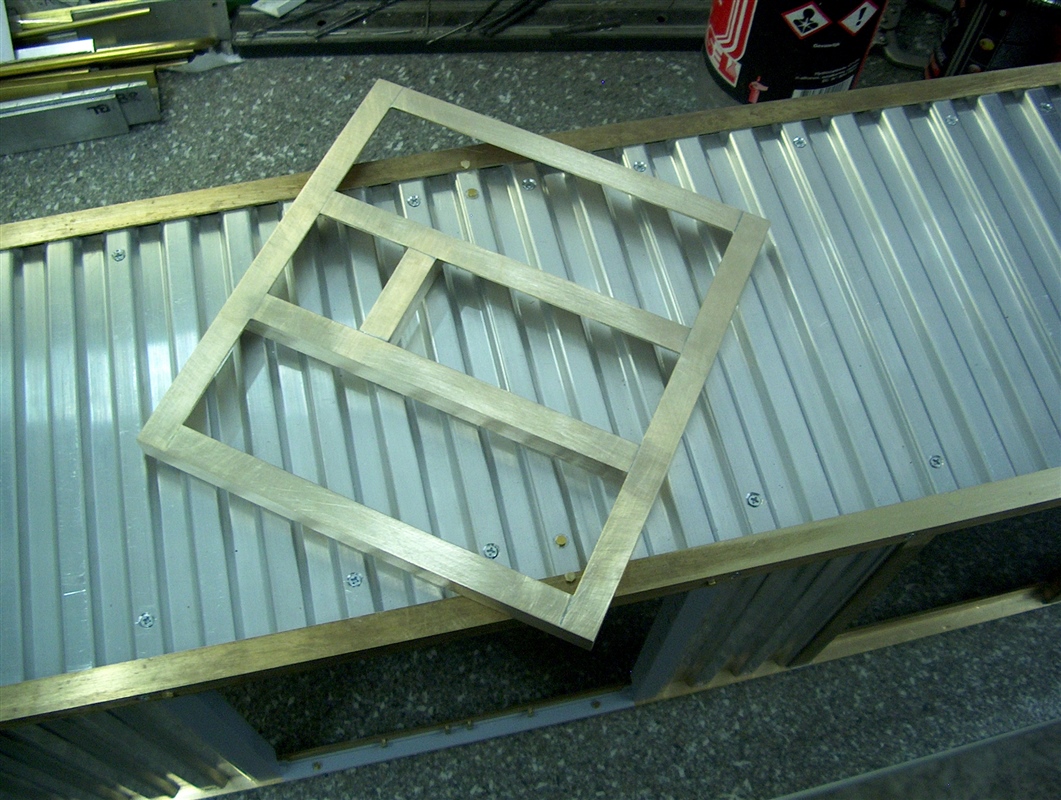

    Het frame even gepast in de container, tijdelijk even de vloer verwijderd.

    Het frame past perfect aan de bovenkant en aan de zijkanten links/rechts

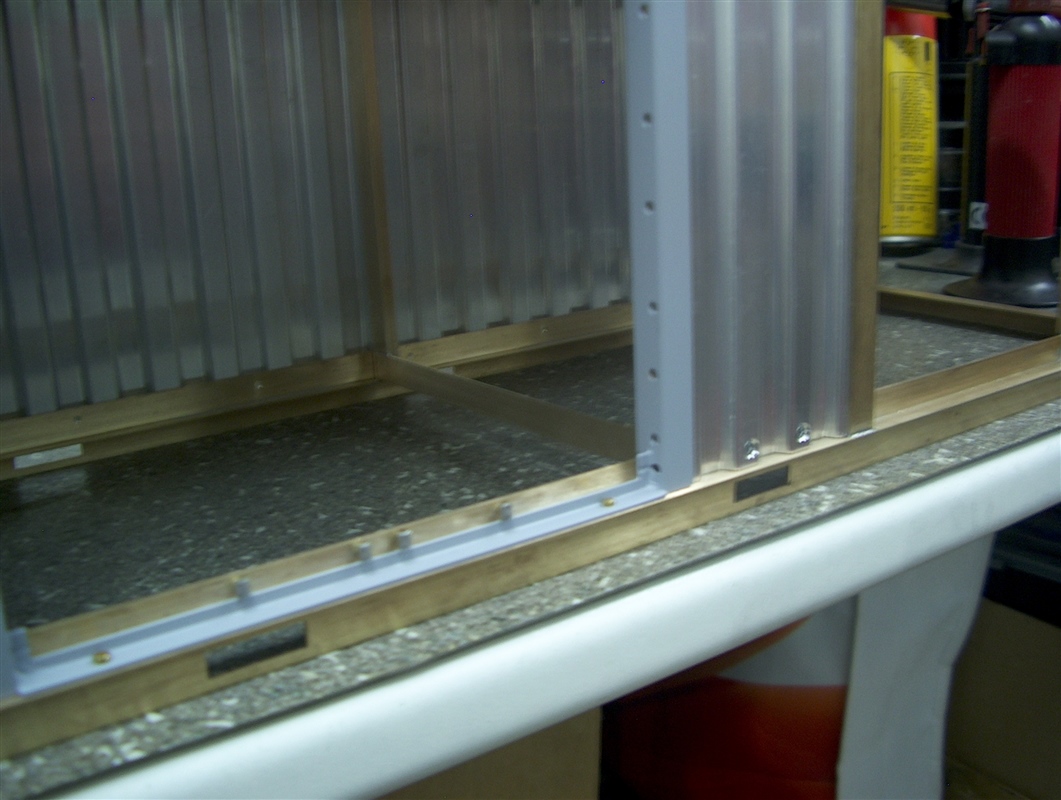

    Het frame aan de onderkant van de container

    De vloer weer in de container gemonteerd, het frame past perfect in de container en sluit mooi aan op de vloer.

    Deze scheidingswand wordt tevens het bedieningspaneel voor de Caterpillar generator.


    Tot zover deze update.

    Wordt vervolgd.

    Marker, ozy, Rakthi en 5 anderen vinden dit leuk.
  2. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.947
    Locatie:
    Haren (Ems) Deutschland
    Alle "Leuk Aanklikkers" bedankt.

    BEDANKT DUIM OPHOOG 2.jpg

  3. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.947
    Locatie:
    Haren (Ems) Deutschland
    Update : 0034

    Hallo allemaal,


    Verder gegaan met de afbouw van de container.

    Verder gegaan met de scheidingswand.

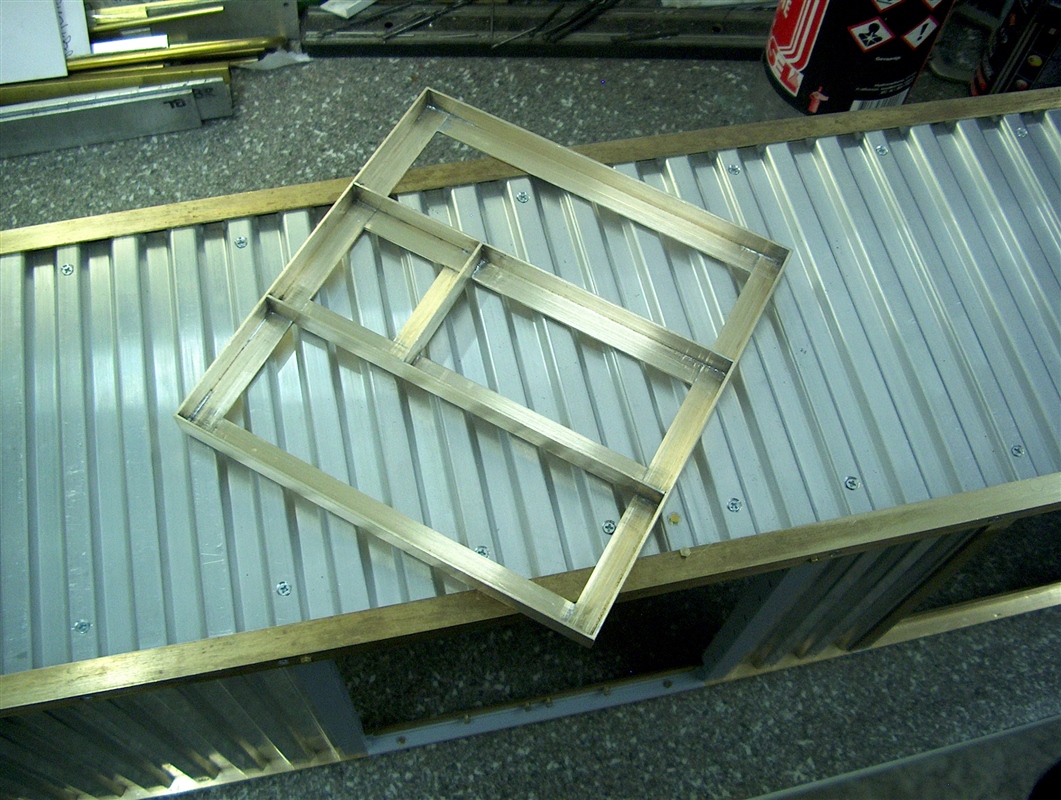

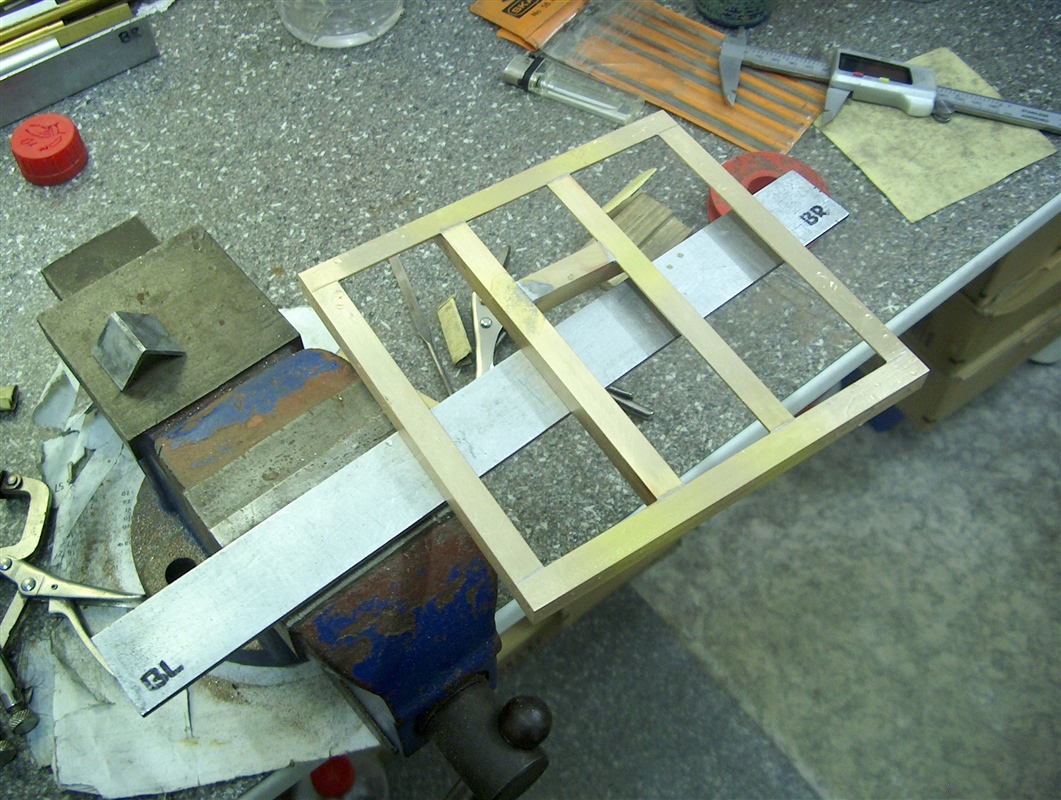

    De vakverdeling gemaakt en in het frame gemonteerd en vast gesoldeerd.


    De scheidingswand met de vakverdeling mooi/netjes afgewerkt.

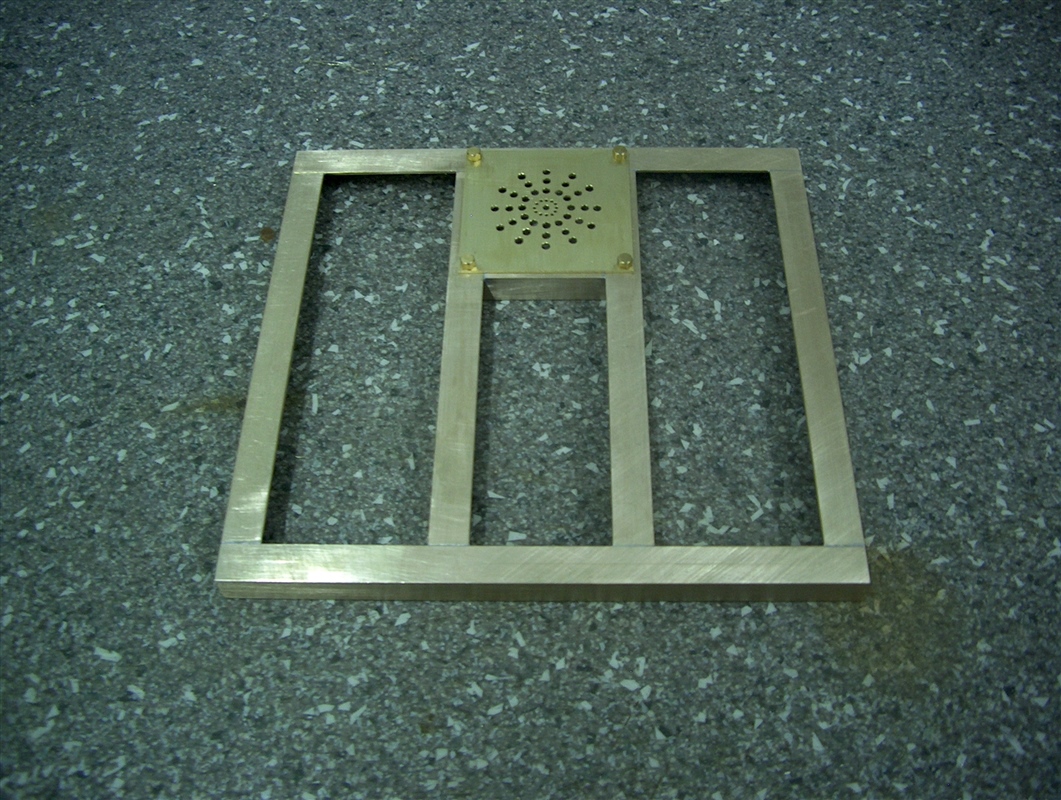

    Het rooster voor de Beier geluidsmodule luidspreker gemaakt, de gaatjes in het rooster geboord en gemonteerd op het frame.

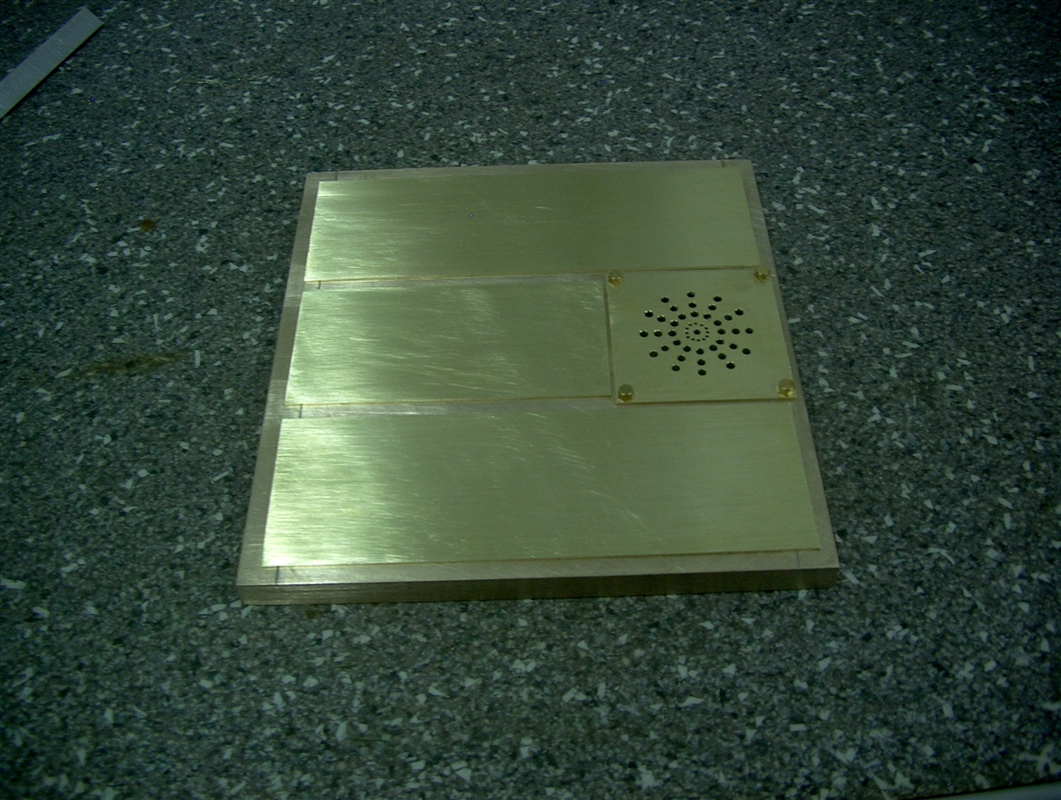

    De bedieningspanelen/deuren gemaakt en gepast op het frame/scheidingswand.

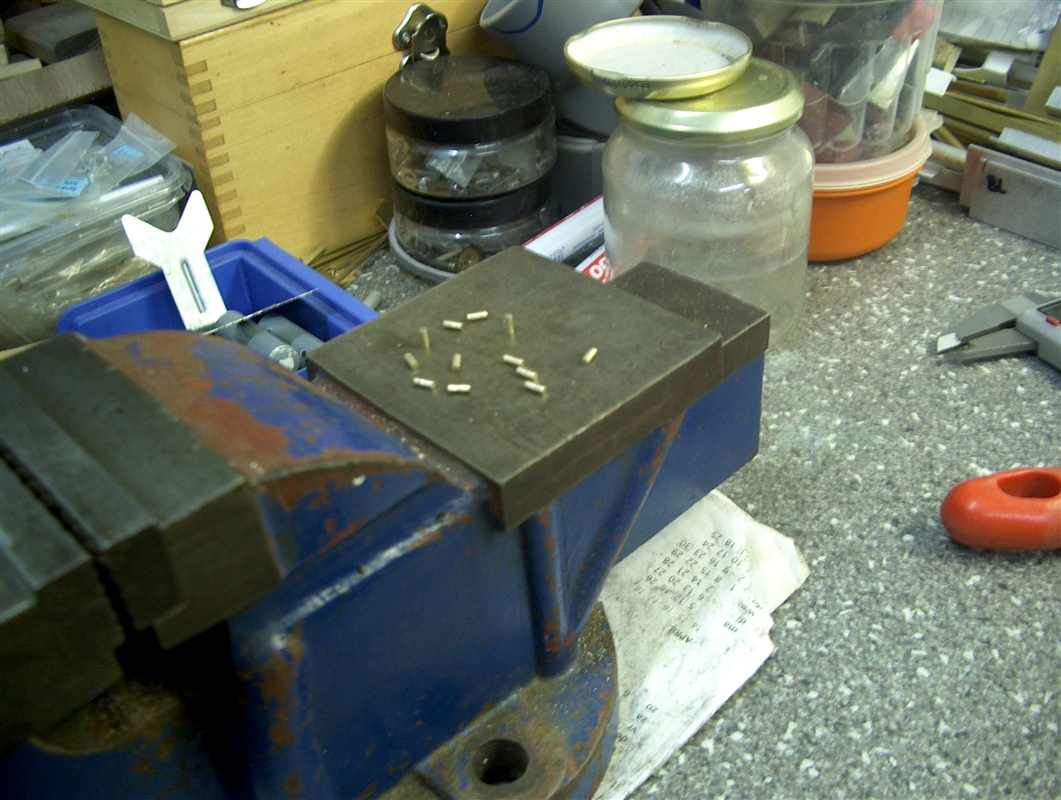

    De scharnieren gemaakt voor de bedieningspanelen/deuren.

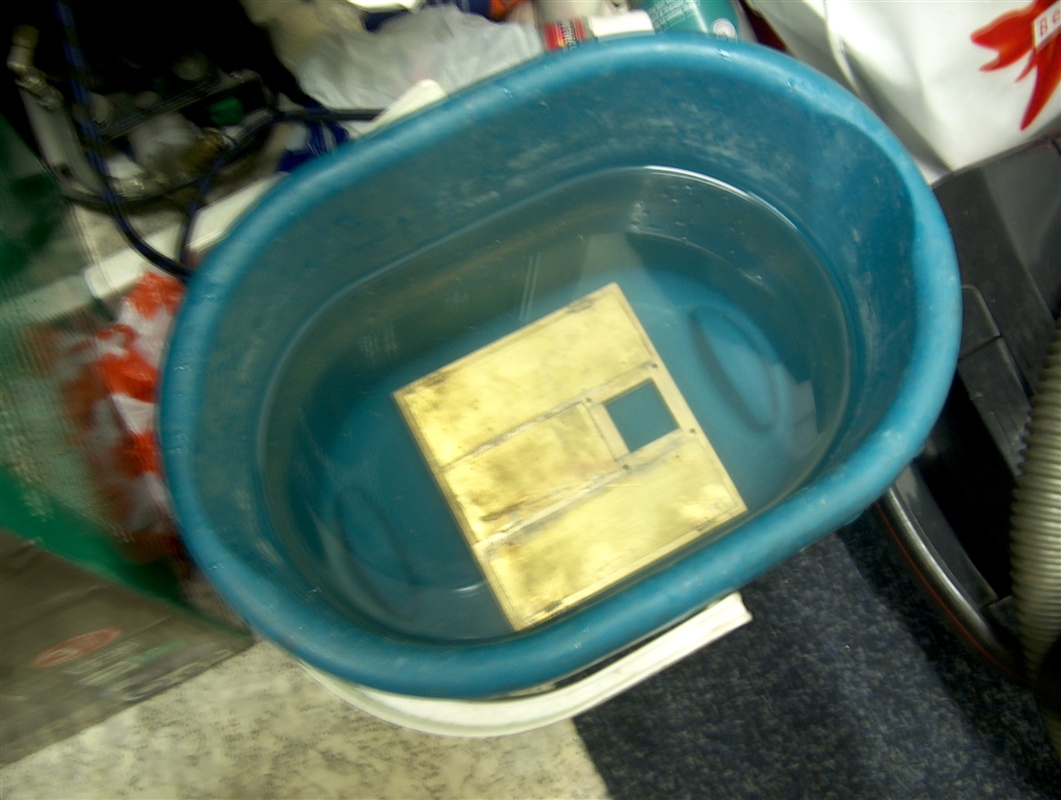

    De scharnieren gemonteerd/gesoldeerd, daarna in het water gelegd om de S 39 resten los te weken.


    Tot zover deze update.

    Wordt vervolgd.

    kaapstander, ozy, luchard en 8 anderen vinden dit leuk.
  4. Herman Herrebout

    Herman Herrebout

    Lid geworden:
    20 jan 2019
    Berichten:
    186
    Locatie:
    Terneuzen
    Netjes, Pieter de messing koning

  5. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.947
    Locatie:
    Haren (Ems) Deutschland
    Alle "Leuk" aanklikkers bedankt.
    BEDANKT DUIM OPHOOG 2.jpg

  6. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.947
    Locatie:
    Haren (Ems) Deutschland

    Hallo Herman,

    Bedankt voor je compliment.
    BEDANKT DUIM OPHOOG 2.jpg

  7. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.947
    Locatie:
    Haren (Ems) Deutschland
    Update : 0035

    Hallo allemaal,


    Verder gegaan met de afbouw van de container.

    Verder gegaan met de scheidingswand.

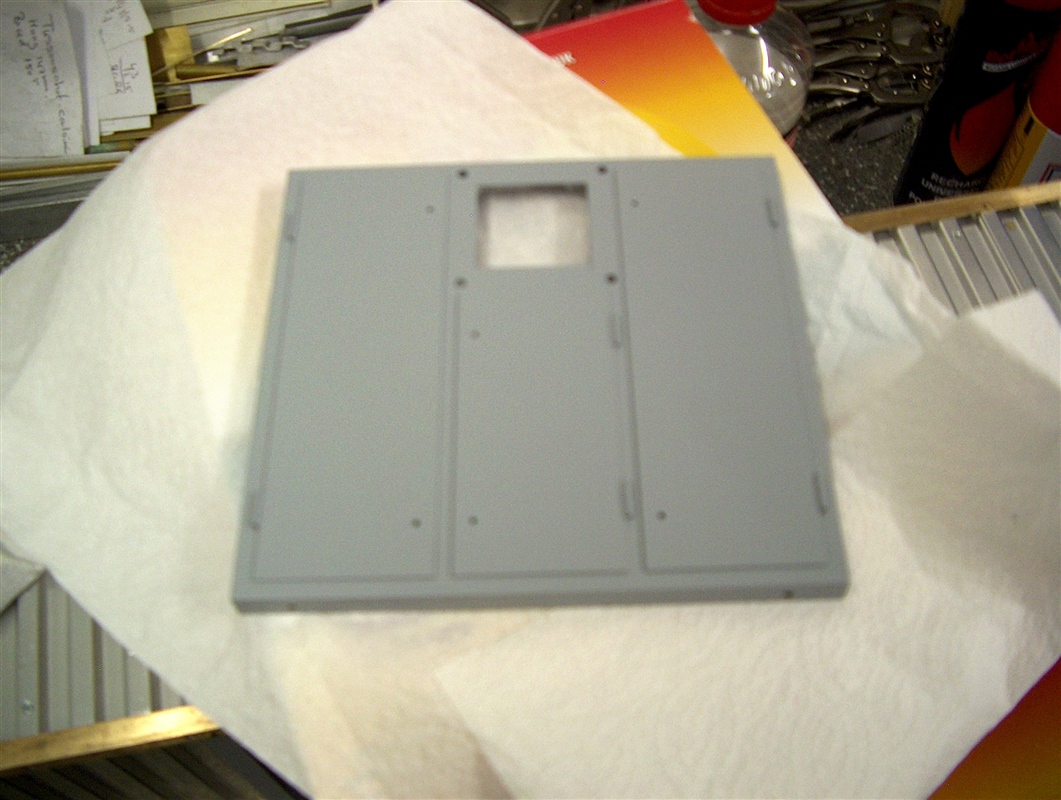

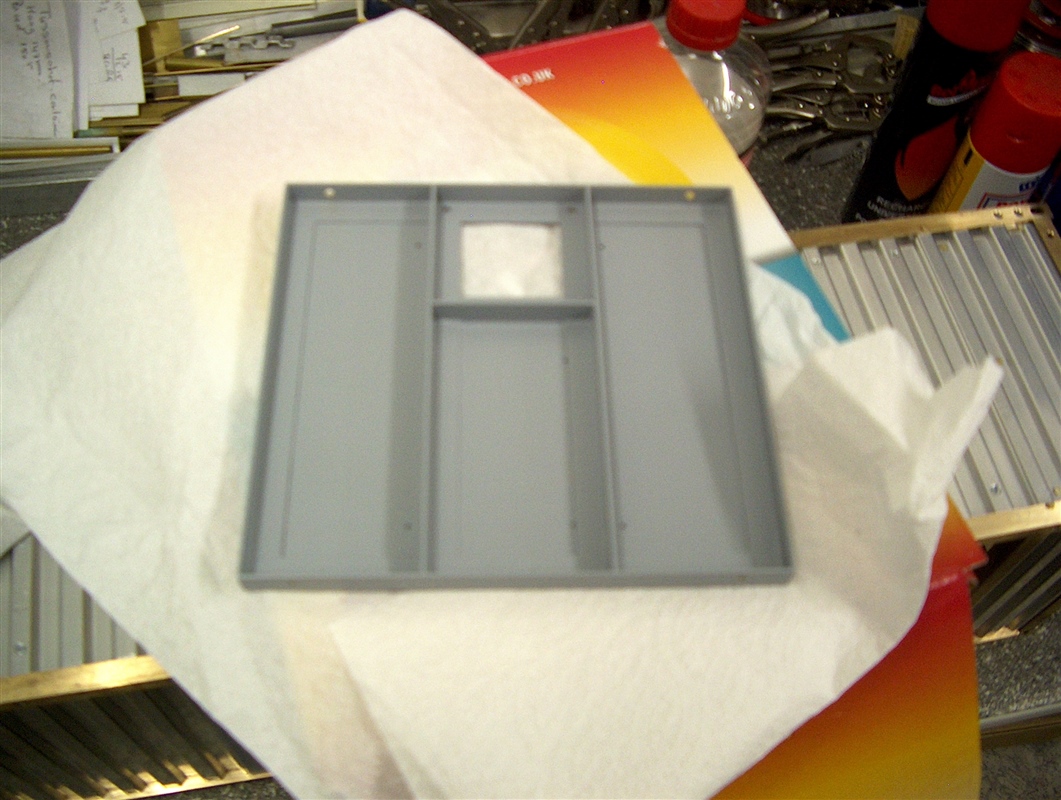

    De scheidingswand in de primer gespoten en daarna in de grijze lak gespoten.
    Helaas zijn de foto's een beetje wazig.

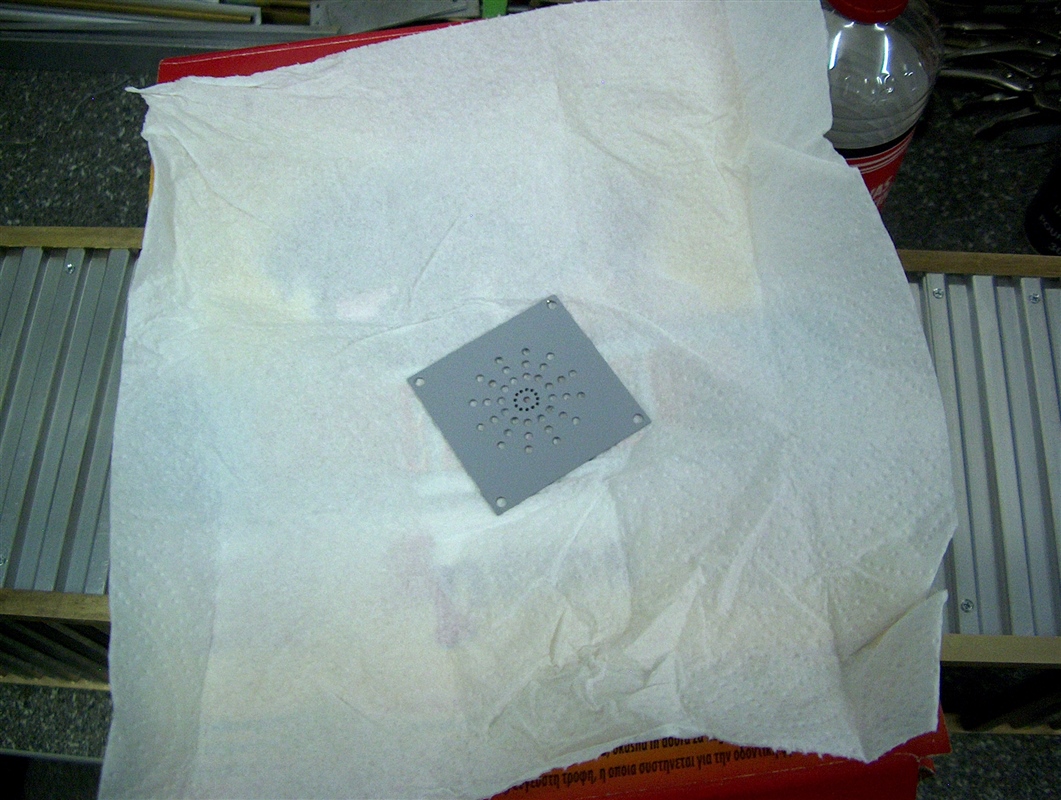

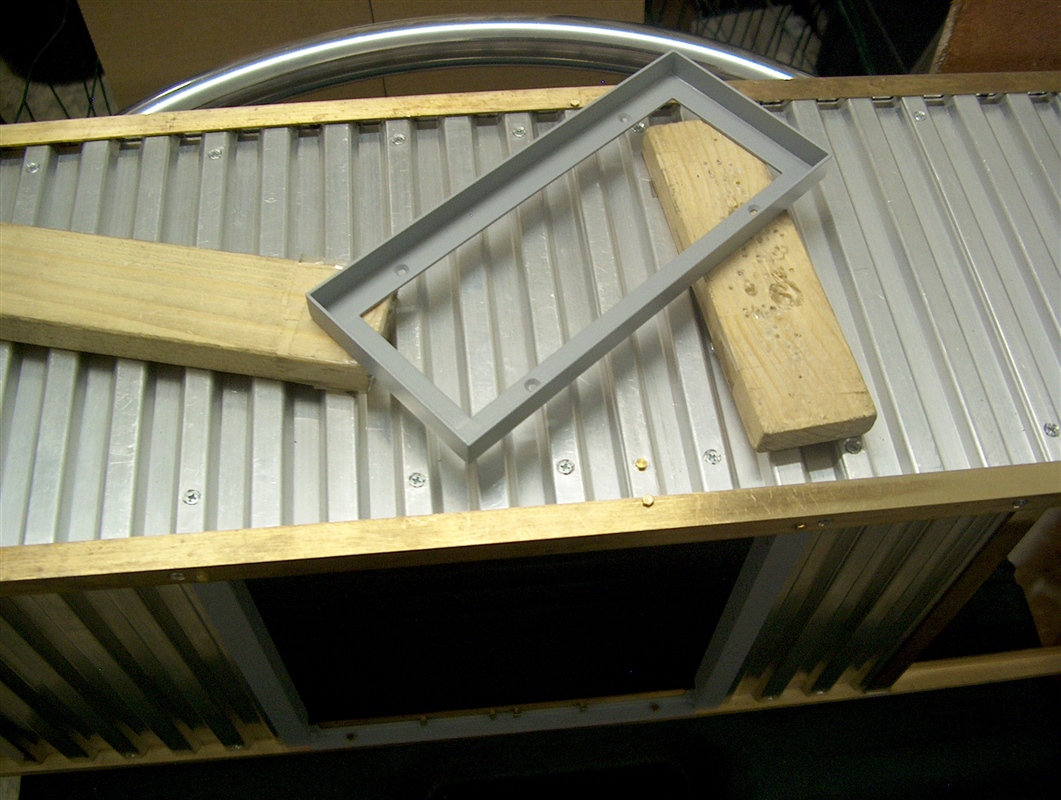

    Het rooster voor de Beier luidspreker in de primer gespoten en daarna in de grijze lak gespoten.

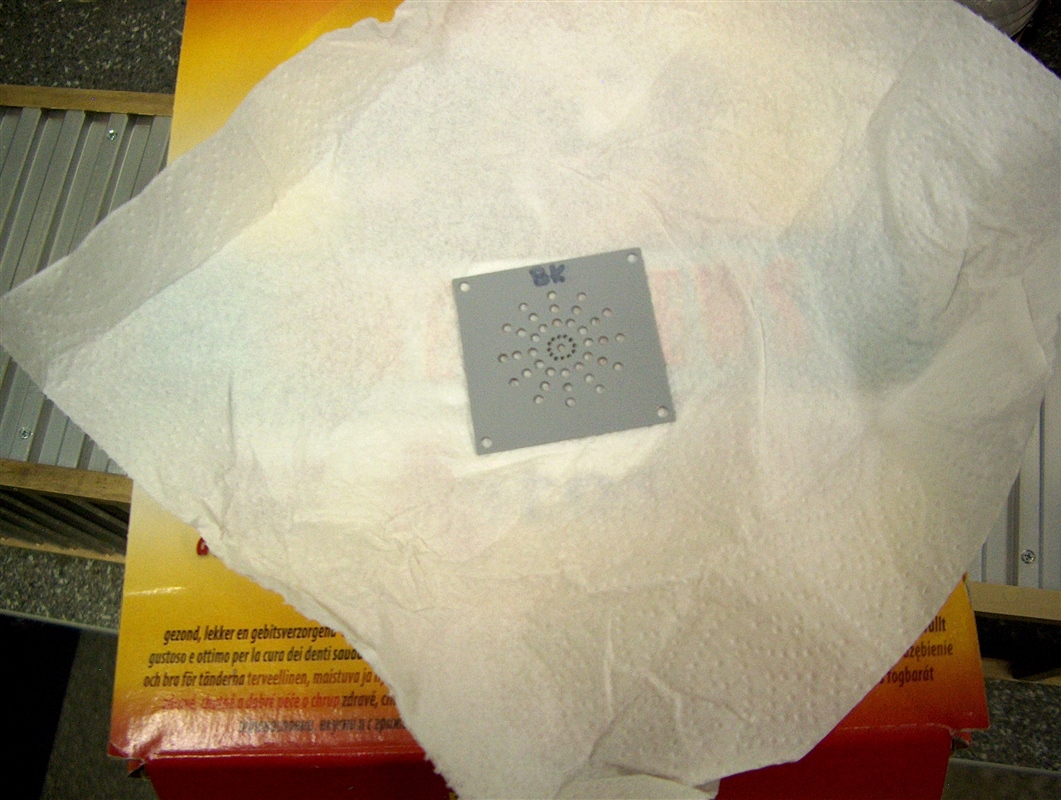

    De binnenkant van het rooster.

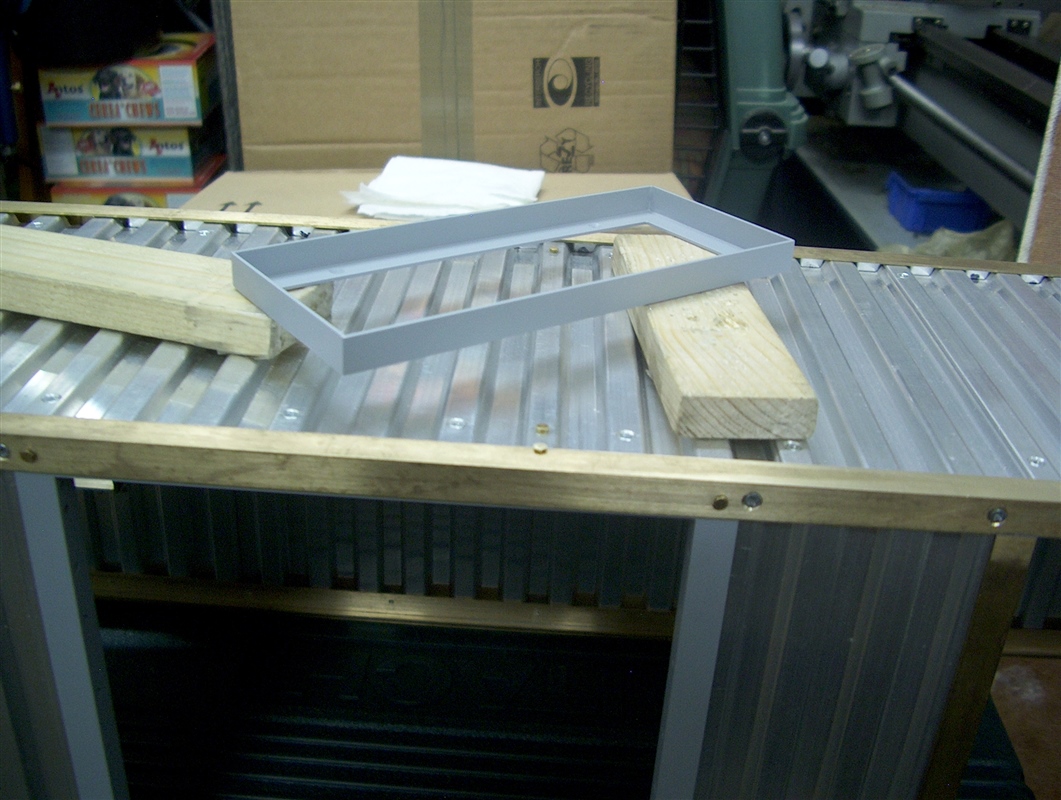

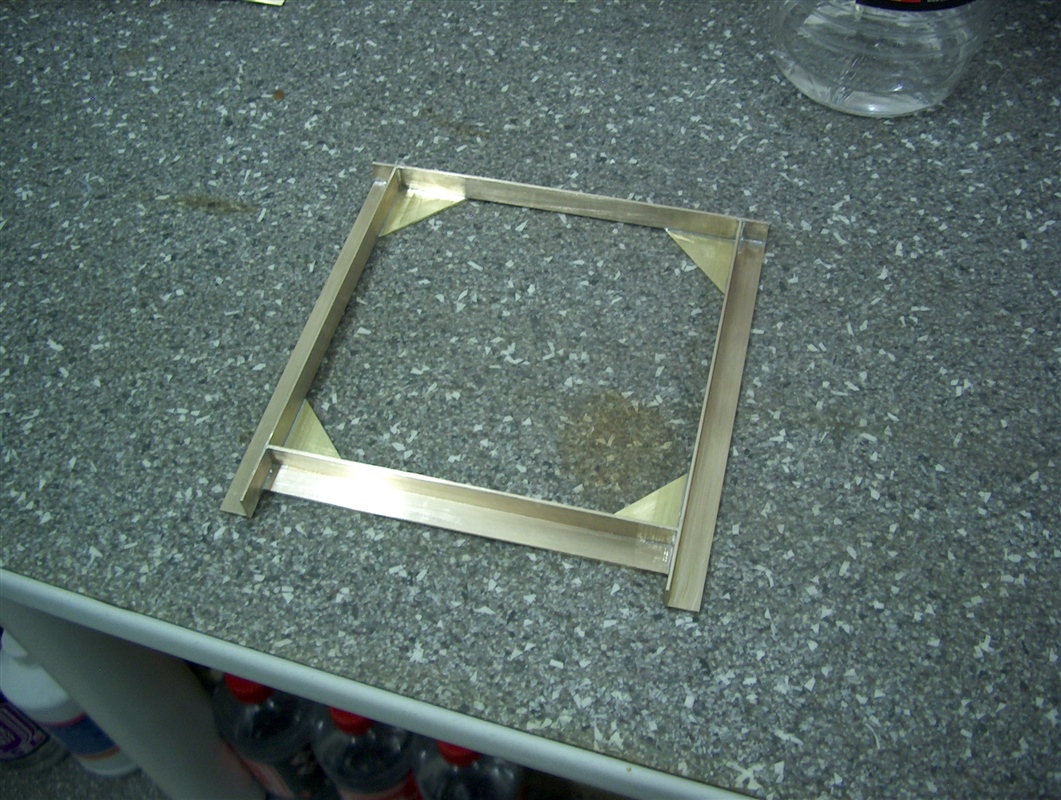

    Een messing frame gemaakt voor het bedieningspaneel voor achter de scheidingswand voor de bediening van de Beier module, de verlichting, het aan en uitzetten van de stroomvoorziening aan de buitenzijde van de container.




    Tot zover deze update.

    Wordt vervolgd.

    kaapstander, ozy, Catwoman en 5 anderen vinden dit leuk.
  8. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.947
    Locatie:
    Haren (Ems) Deutschland
    Alle "Leuk" aanklikkers bedankt.
    BEDANKT DUIM OPHOOG 2.jpg

  9. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.947
    Locatie:
    Haren (Ems) Deutschland
    Update : 0035

    Hallo allemaal,


    Verder gegaan met de afbouw van de container.

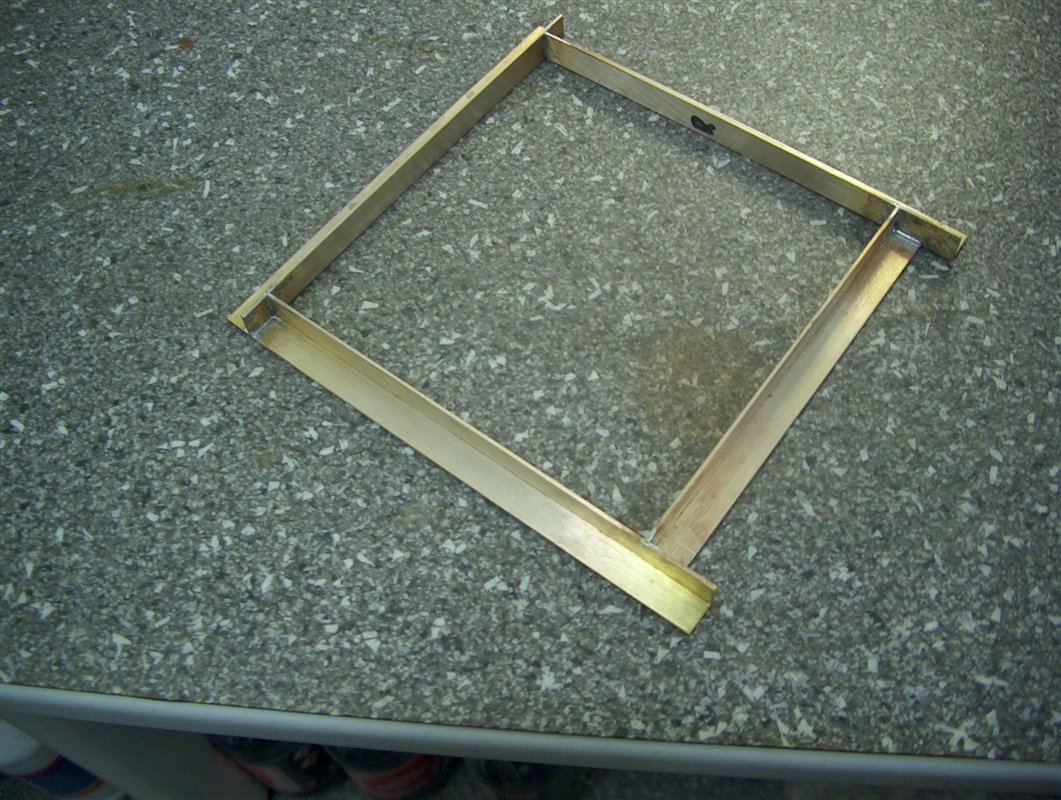

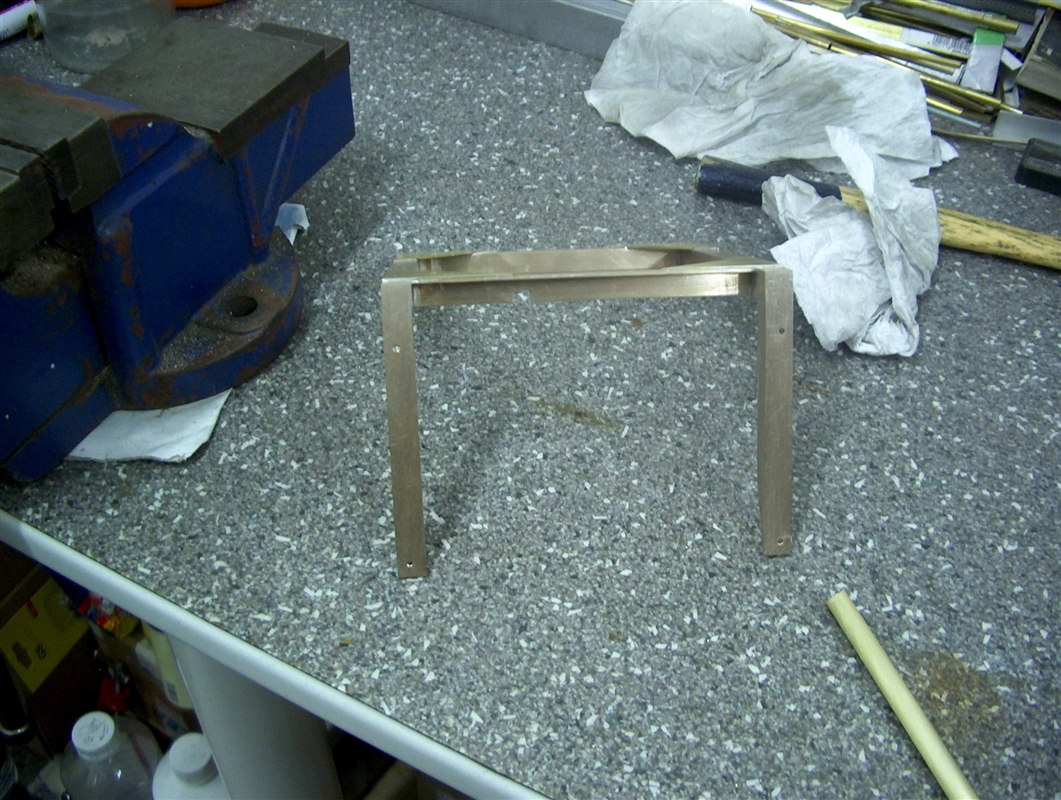

    Verder gegaan met het frame voor het bedieningspaneel voor achter de scheidingswand, voor de bediening van de Beier geluidsmodule, de verlichting, het aan en uitzetten van de stroomvoorziening aan de buitenzijde van de container.

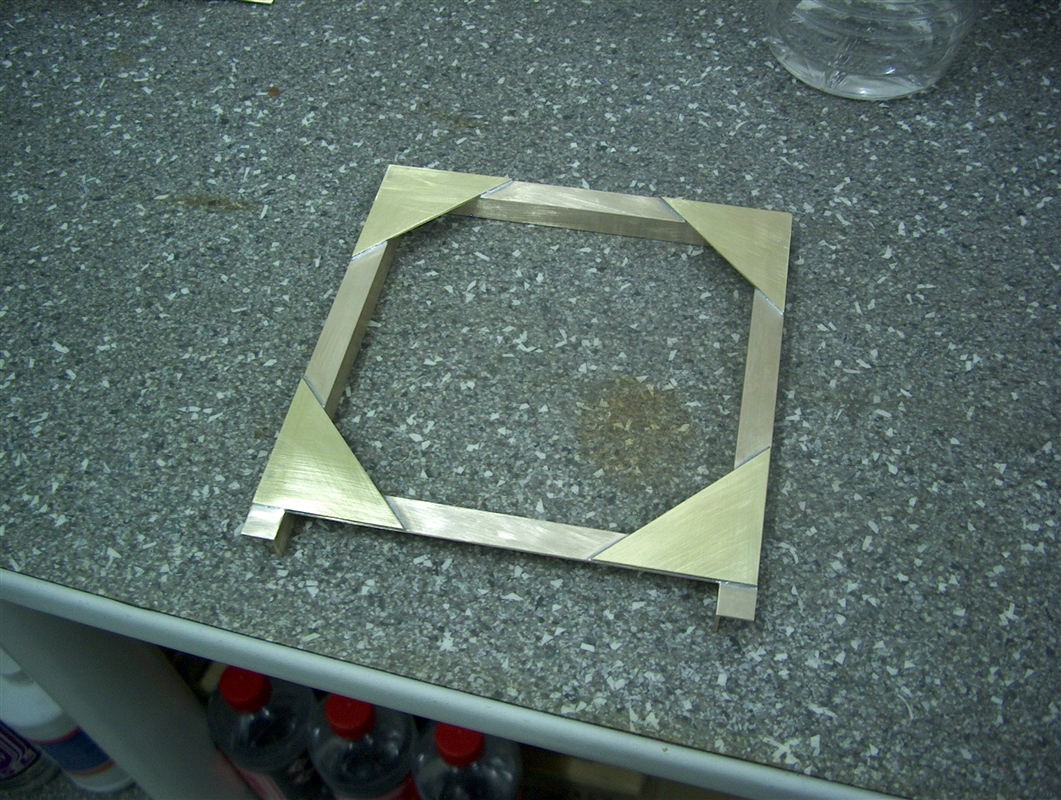

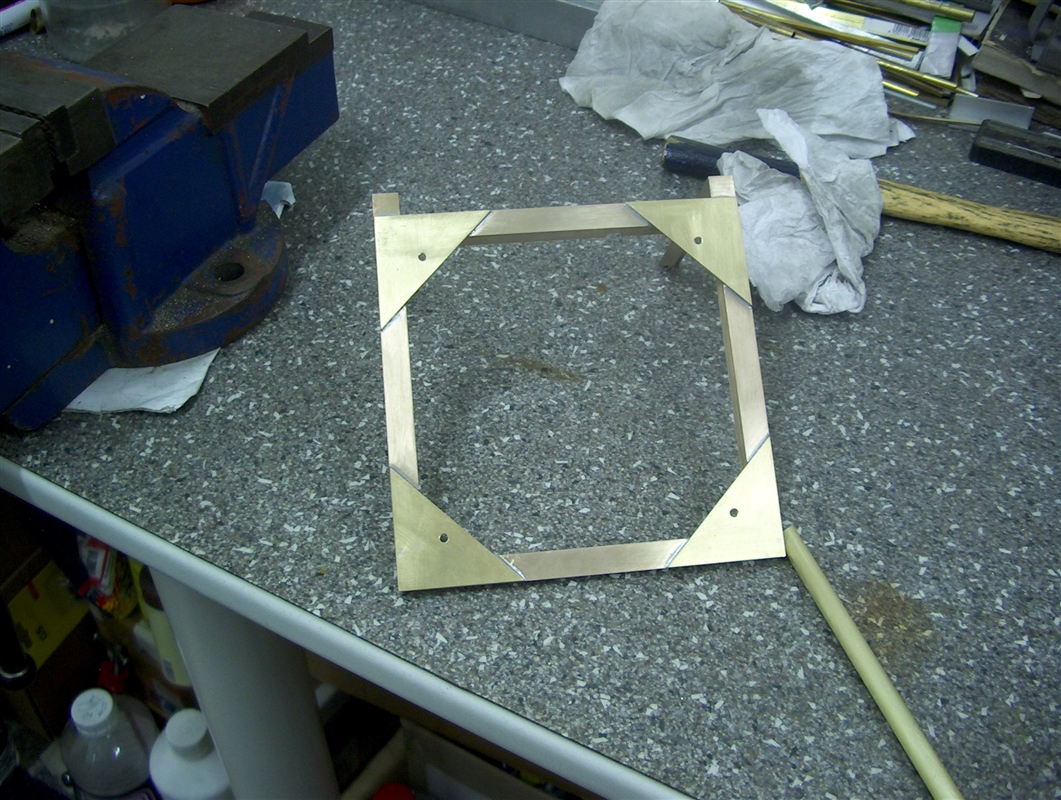

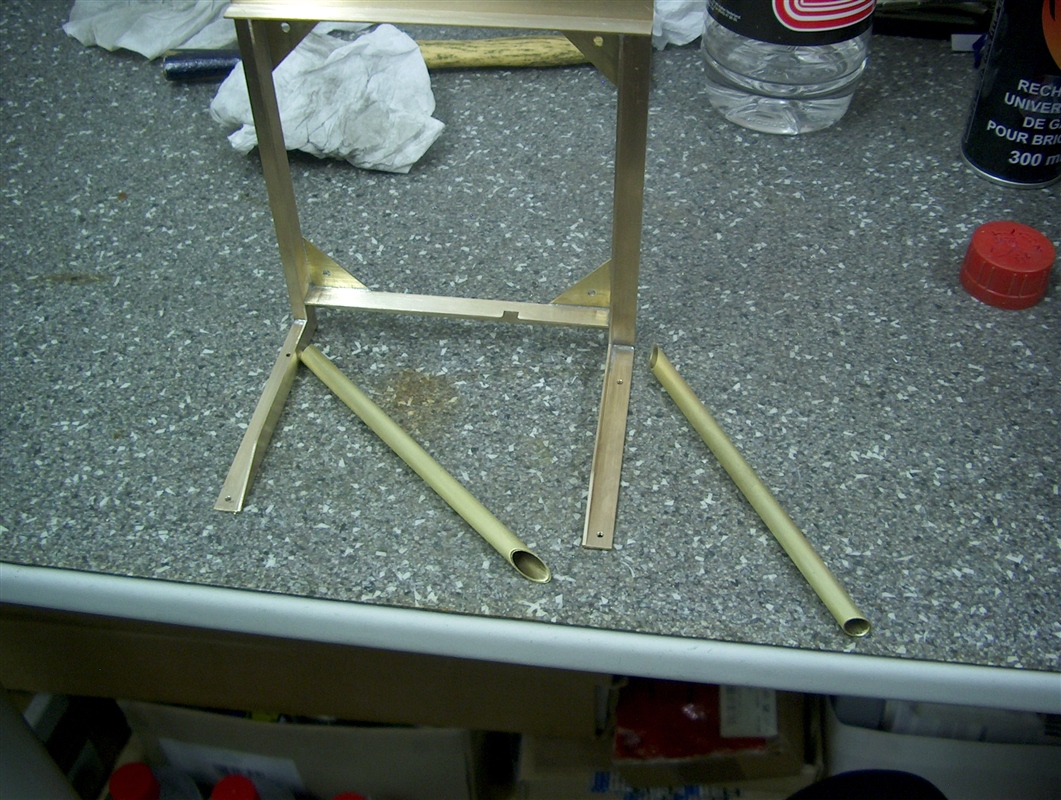

    De verstrekkingsdriehoeken op het frame gesoldeerd en mooi afgewerkt.

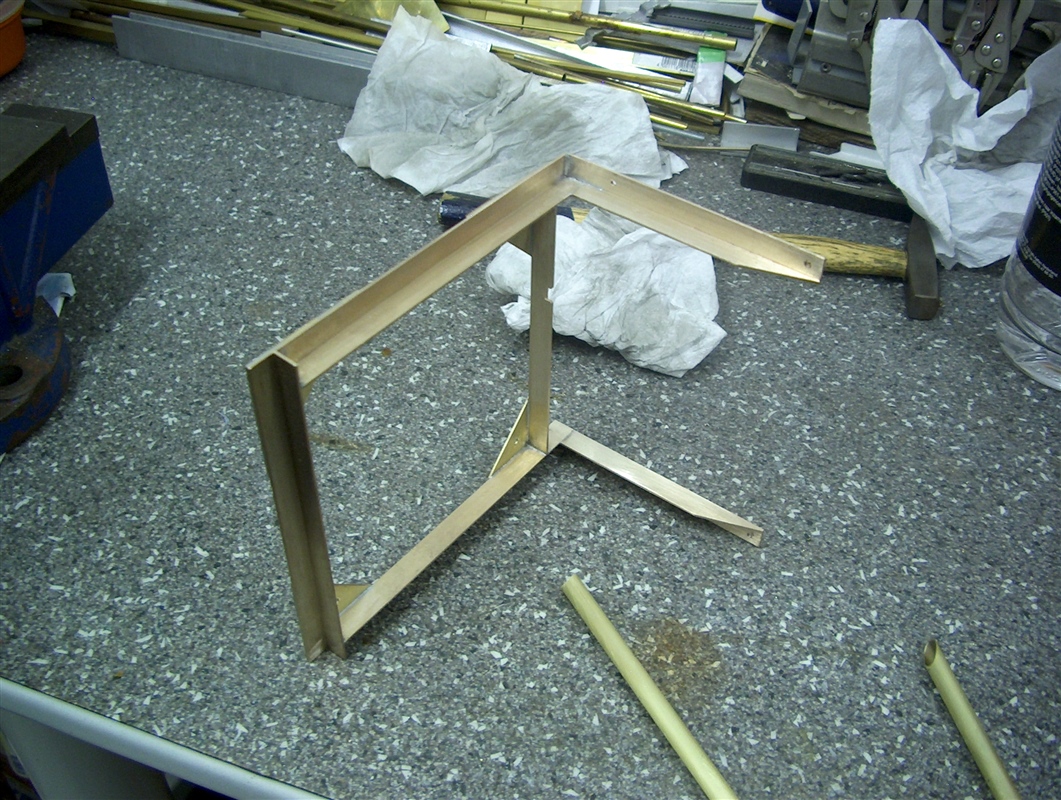

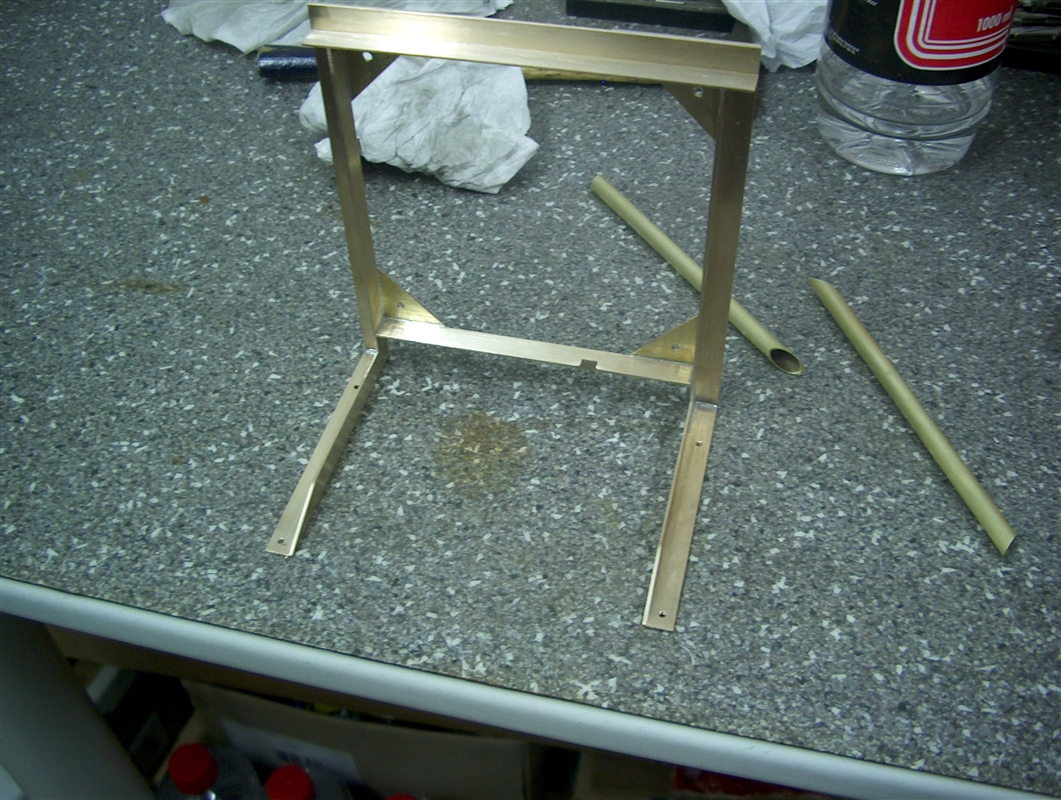

    De onderkant/voetsteun aan het frame gesoldeerd.

    De versterkingsschoren van ronde pijp op maat gefreesd.



    Vier 2 mm gaten in het frame geboord om het kunststof bedieningspaneel te kunnen monteren.

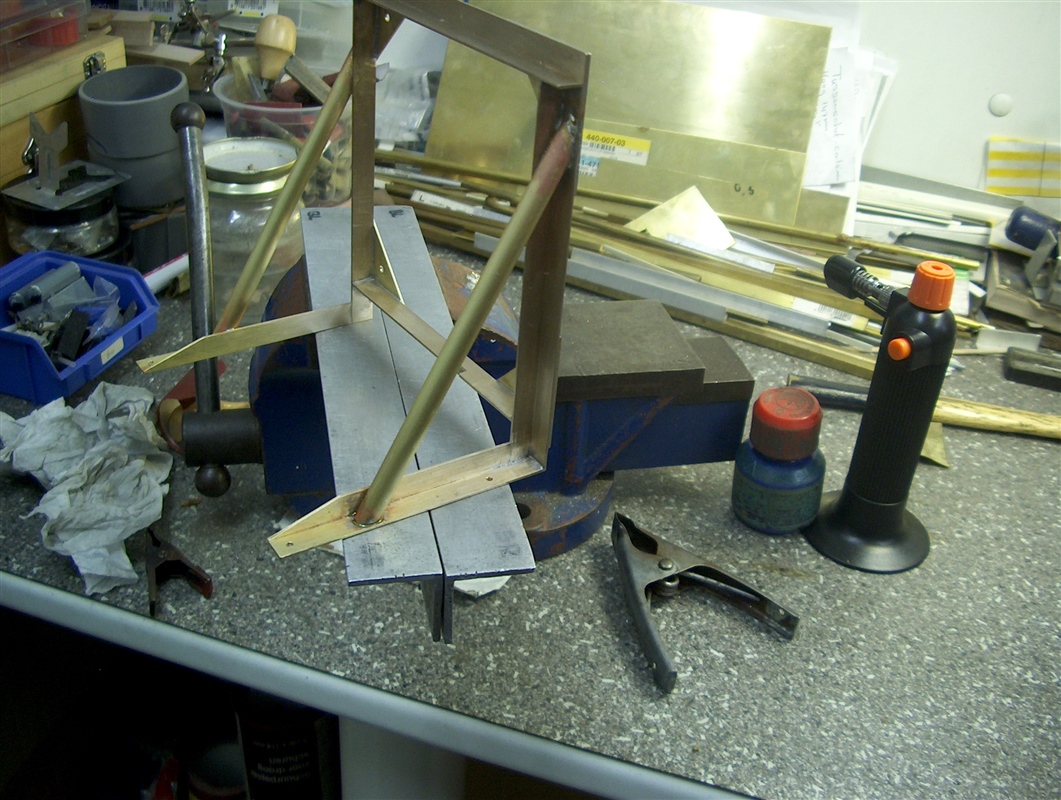

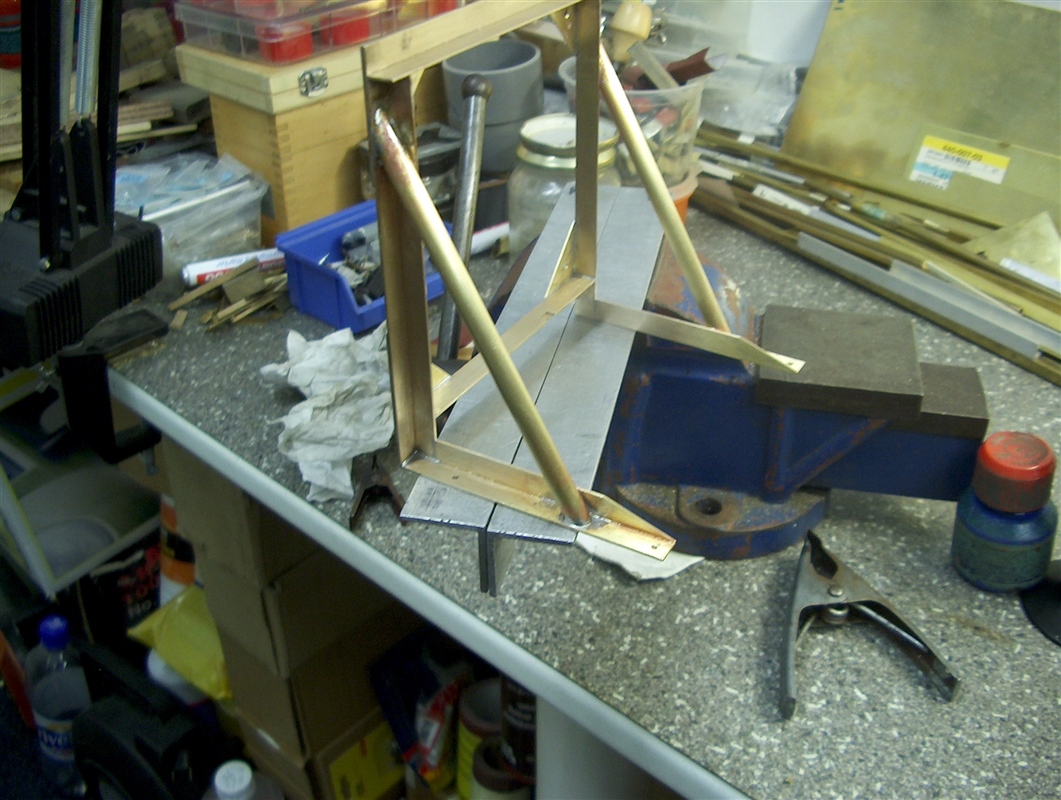

    De versterkingsschoren in het frame gesoldeerd.


    Tot zover deze update.

    Wordt vervolgd.

    kaapstander, Catwoman, Truckie en 3 anderen vinden dit leuk.
  10. Leon1965

    Leon1965

    Lid geworden:
    21 jul 2019
    Berichten:
    652
    Locatie:
    Nieuwegein
    Pieter,
    jouw bouwkunsten blijven een plezier voor de ogen!!! keep on trucking and building

  11. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.947
    Locatie:
    Haren (Ems) Deutschland
    Alle "Leuk aanklikkers" bedankt.

    Smiley Dikke duim.01 KLEIN.gif

  12. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.947
    Locatie:
    Haren (Ems) Deutschland

    Hallo Leon,

    Bedankt voor je compliment.
    BEDANKT DUIM OPHOOG 2.jpg

  13. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.947
    Locatie:
    Haren (Ems) Deutschland
    Update : 0036

    Hallo allemaal,

    Verder gegaan met de afbouw van de container.

    Begonnen met het maken van een messing afsluitbare kast voor het bedieningspaneel voor aan de buitenkant van de container, waarin onder andere de stroomvoorziening ingebouwd wordt, maar ook worden hier + (rode) en - (zwarte) laadpluggen ingebouwd om de accu op te laden.

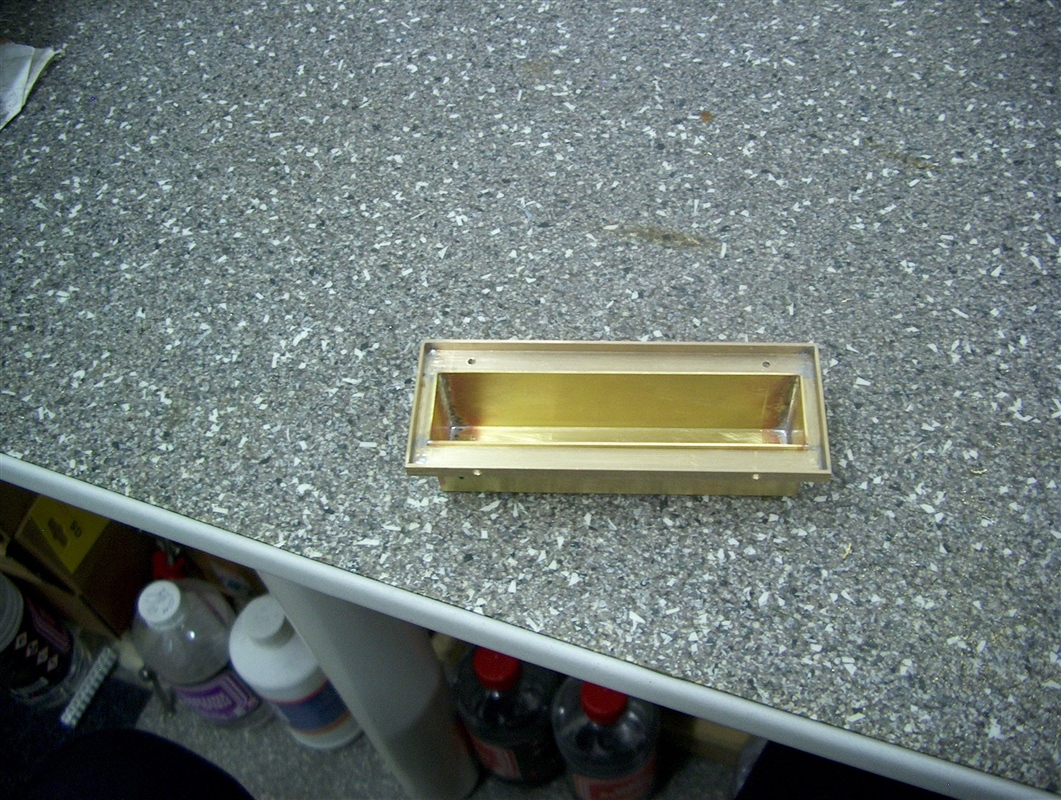

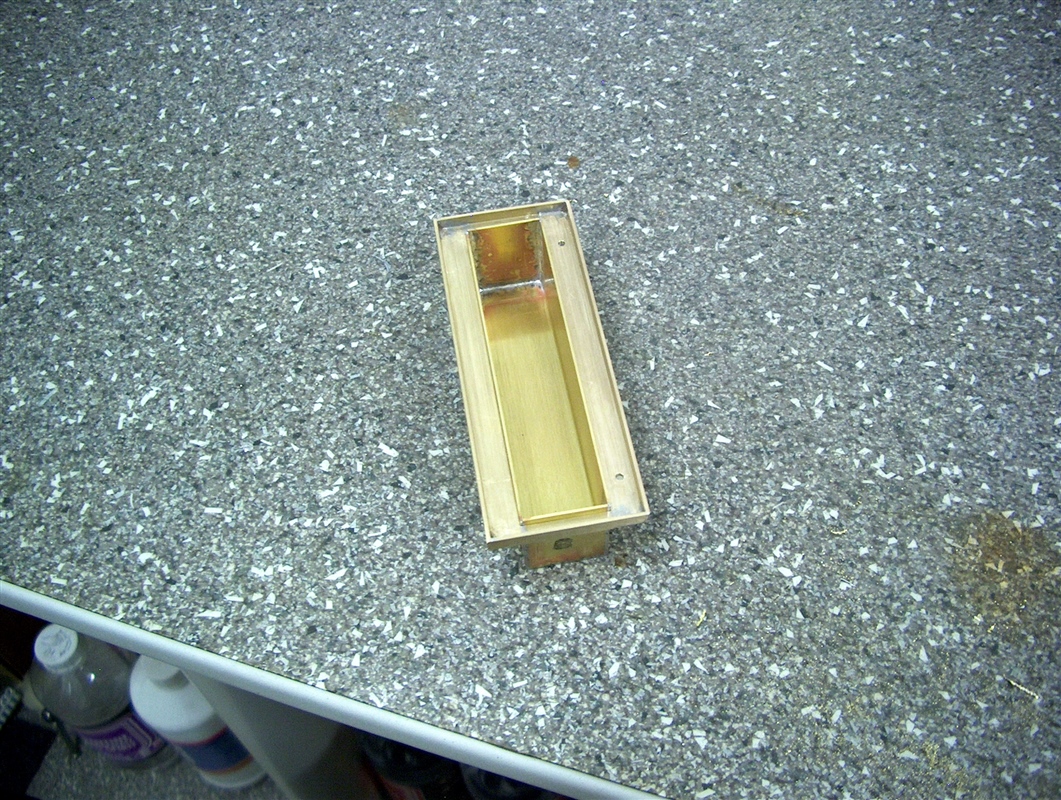

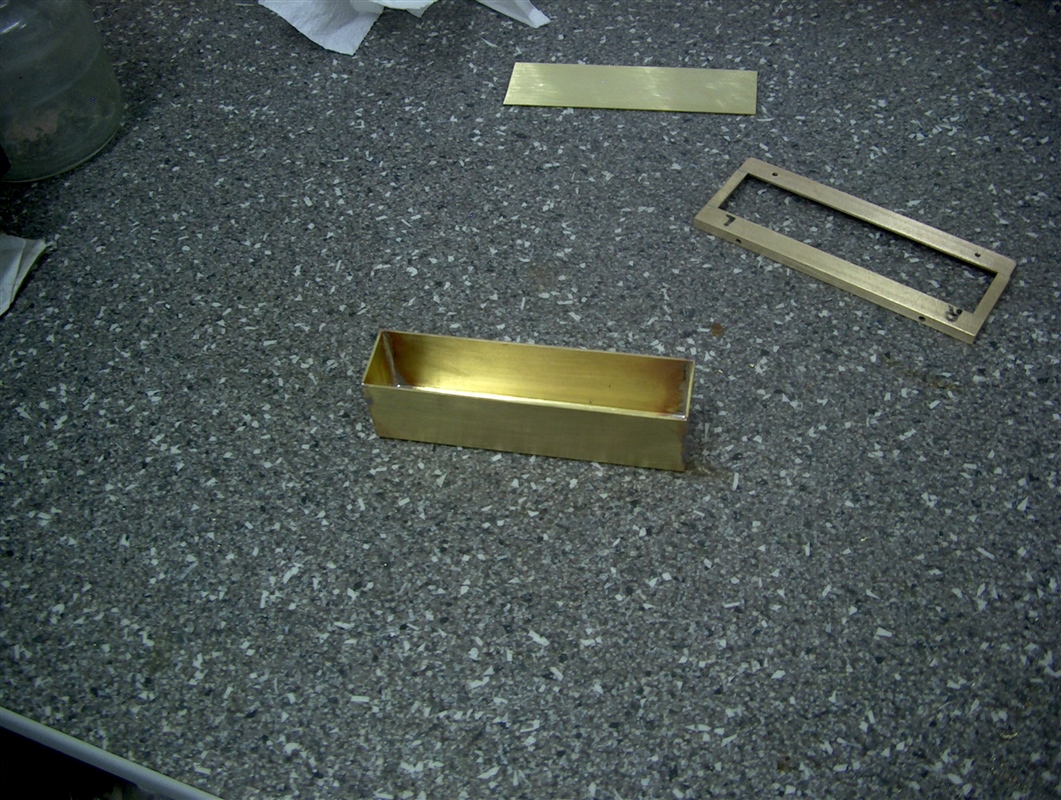

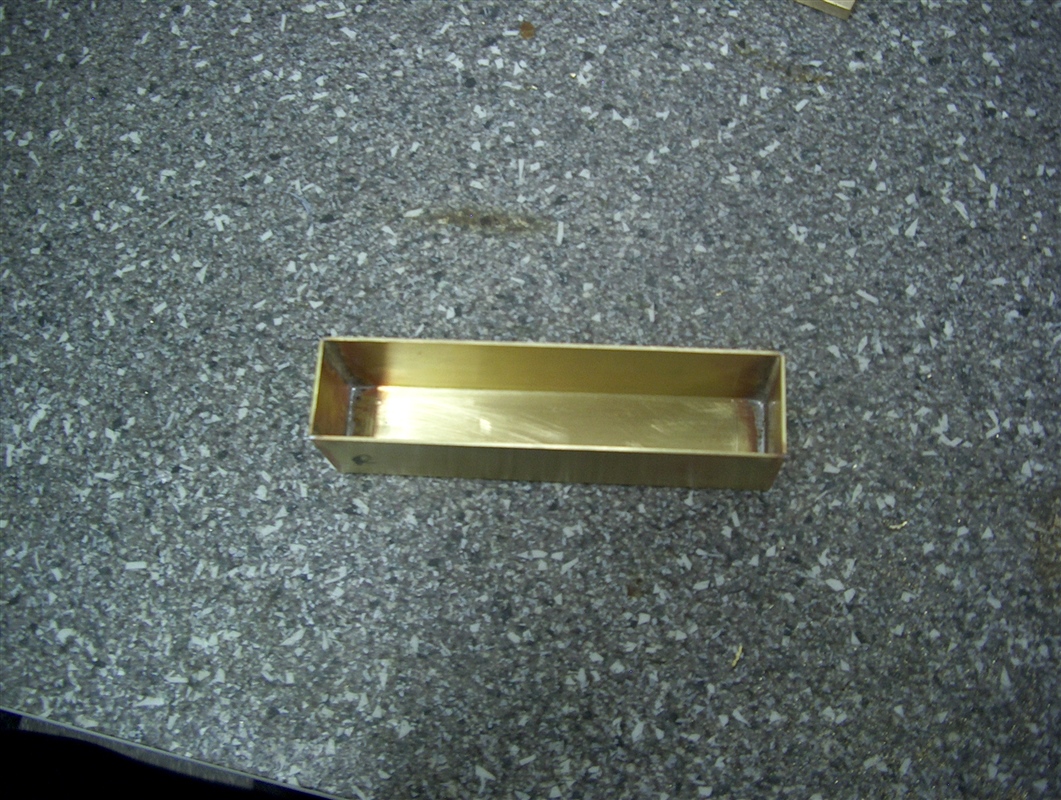

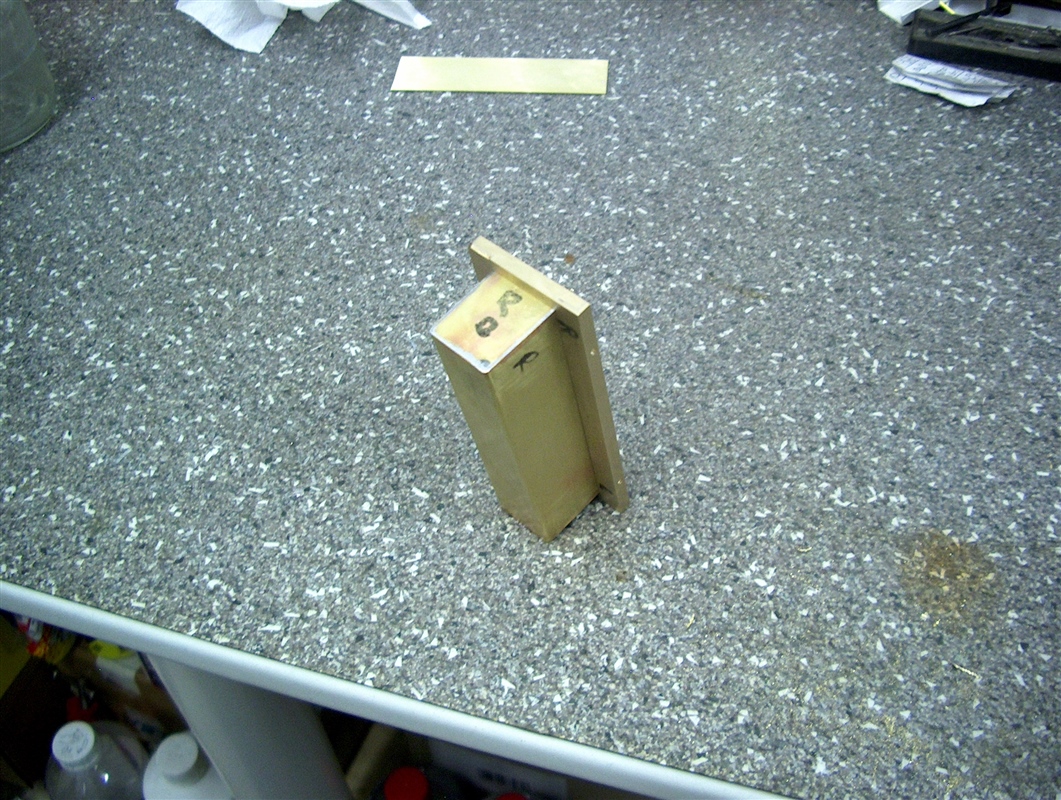

    De losse messing onderdelen voor de kast voor het bedieningspaneel.
    Helaas geen foto's van gemaakt van het maken/bouwen en het in elkaar solderen van deze losse messing onderdelen.

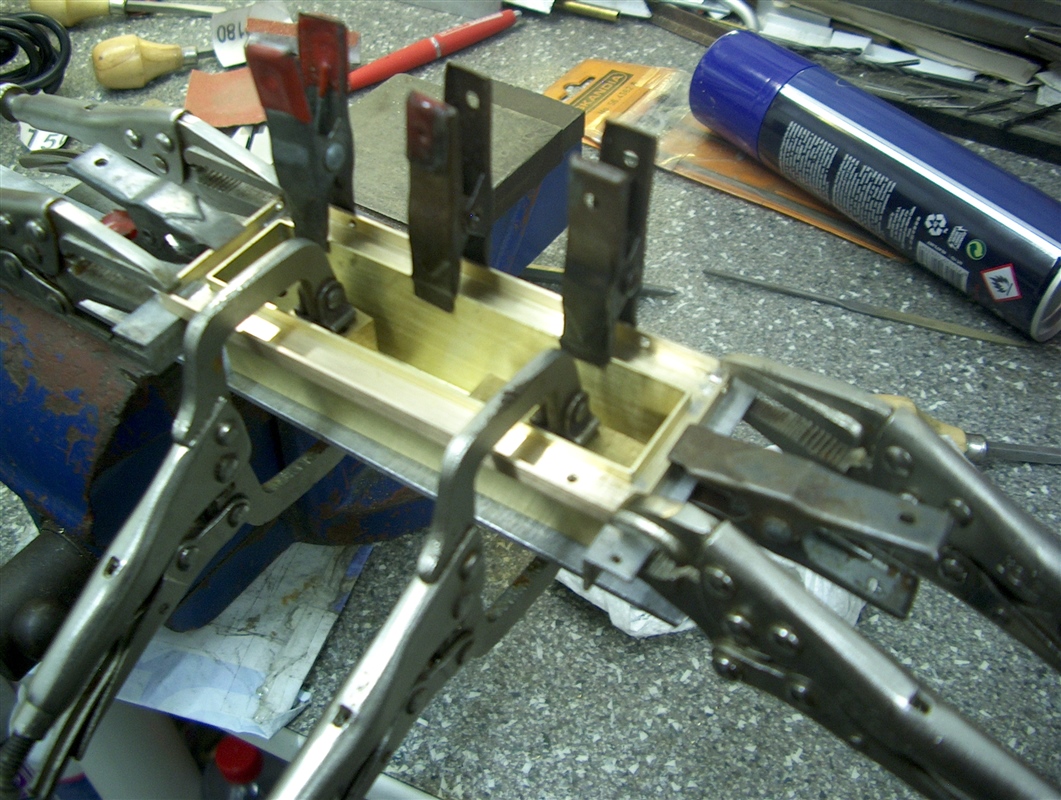

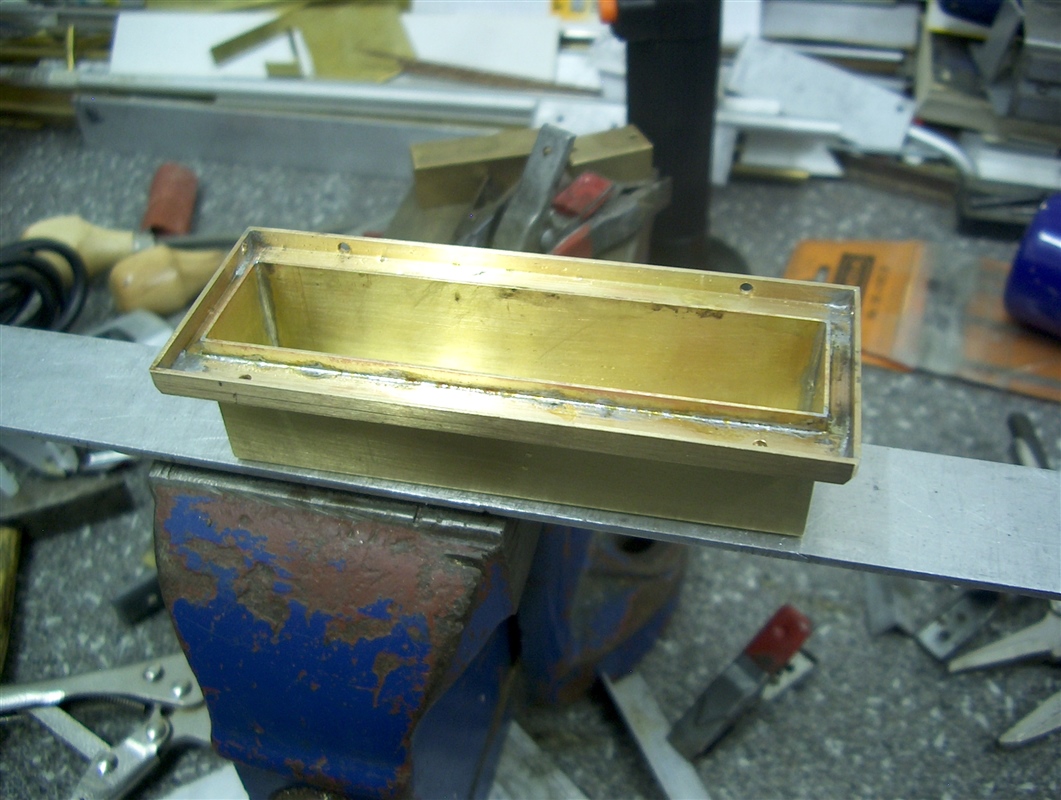

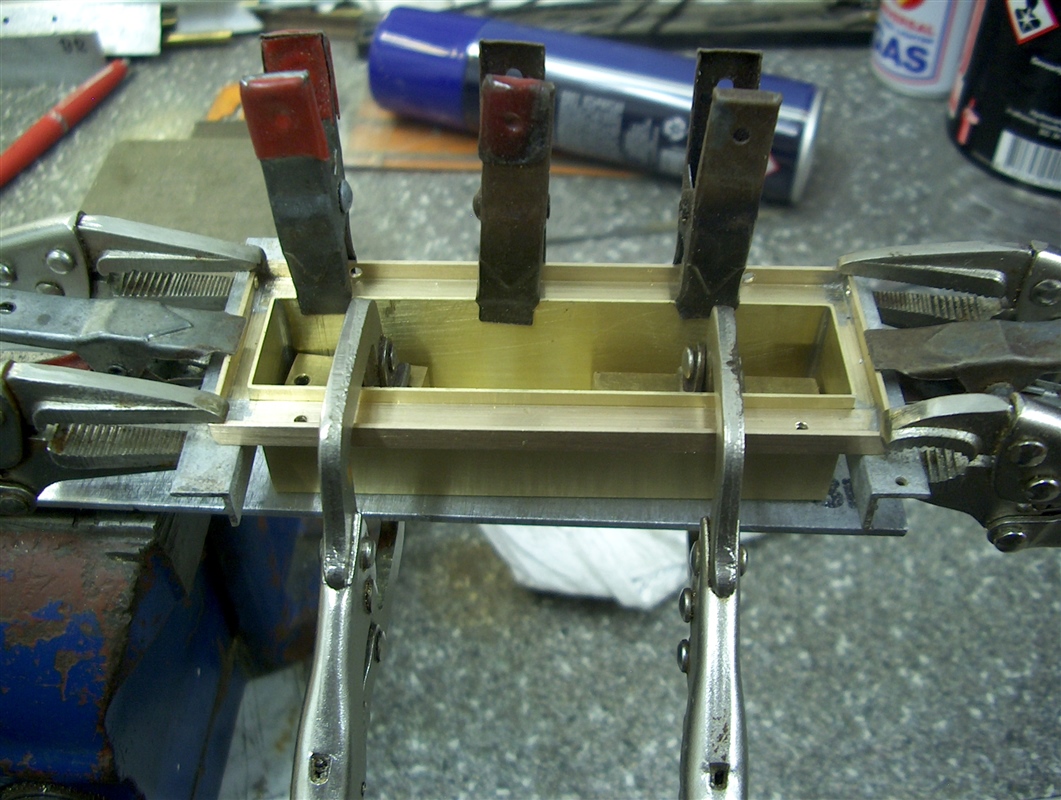

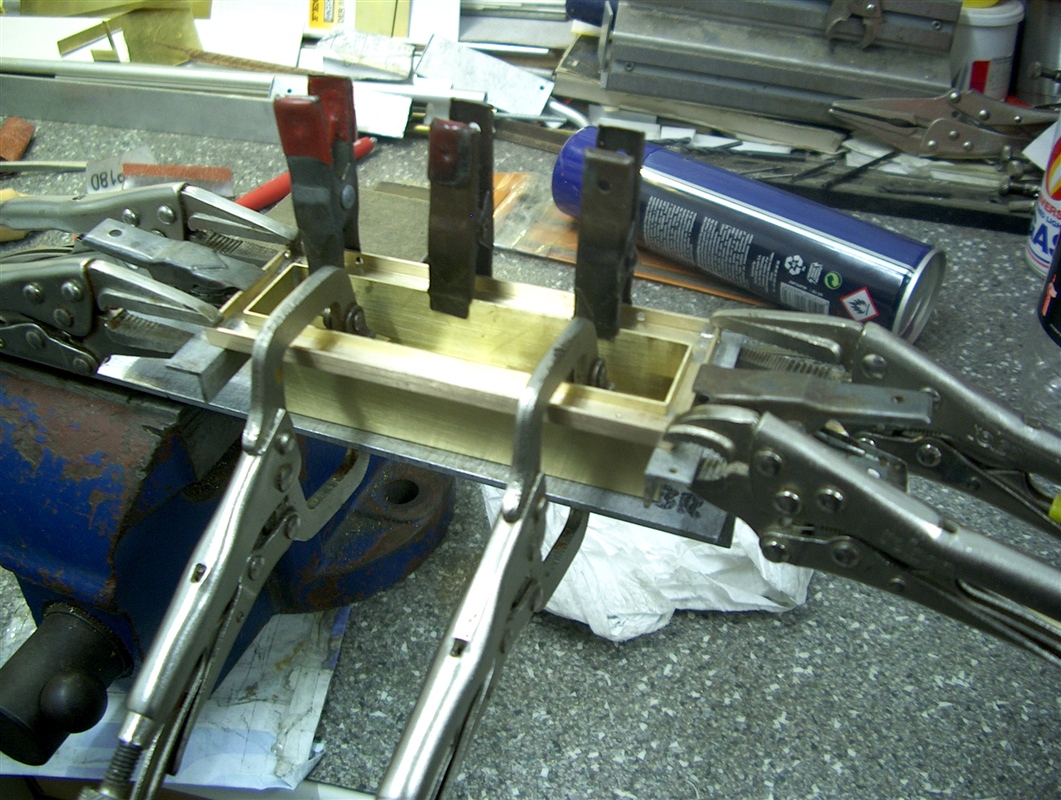

    Klemmetjes en snelspantangen gebruikt om het het geheel in elkaar te klemmen en te kunnen solderen, zonder dat de reeds eerdere solderingen weer loslaten



    Het solderen is goed gelukt, geen problemen ondervonden, dat de eerdere solderingen zijn losgelaten.
    Het tin is mooi glad in de naden gevloeid, geen dikke klodders tin aanwezig.



    Het geheel moet nu goed worden gereinigd en ontdaan worden van de S 39 resten, om oxidatie te voorkomen.

    Tot zover deze update :

    Wordt vervolgd.

    Rakthi, Catwoman, kaapstander en 7 anderen vinden dit leuk.
  14. luchard

    luchard

    Lid geworden:
    8 jan 2015
    Berichten:
    649
    Locatie:
    dronten
    Wow, dat is netjes gemaakt Pieter. :wave

    VOLVO FH 16 750 vindt dit leuk.
  15. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.947
    Locatie:
    Haren (Ems) Deutschland
    Alle "Leuk" aanklikkers bedankt.
    BEDANKT DUIM OPHOOG 2.jpg

  16. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.947
    Locatie:
    Haren (Ems) Deutschland
    Hallo Luchard,

    Bedankt voor het compliment.
    Smiley  2 Dikke duimen - kopie.jpg

  17. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.947
    Locatie:
    Haren (Ems) Deutschland
    Update : 0037

    Hallo allemaal,

    Verder gegaan met de afbouw van de container.

    Verder gegaan het maken van een messing afsluitbare kast voor het bedieningspaneel voor aan de buitenkant van de container, waarin onder andere de stroomvoorziening ingebouwd wordt, maar ook worden hier + (rode) en - (zwarte) laadpluggen ingebouwd om de accu op te laden.

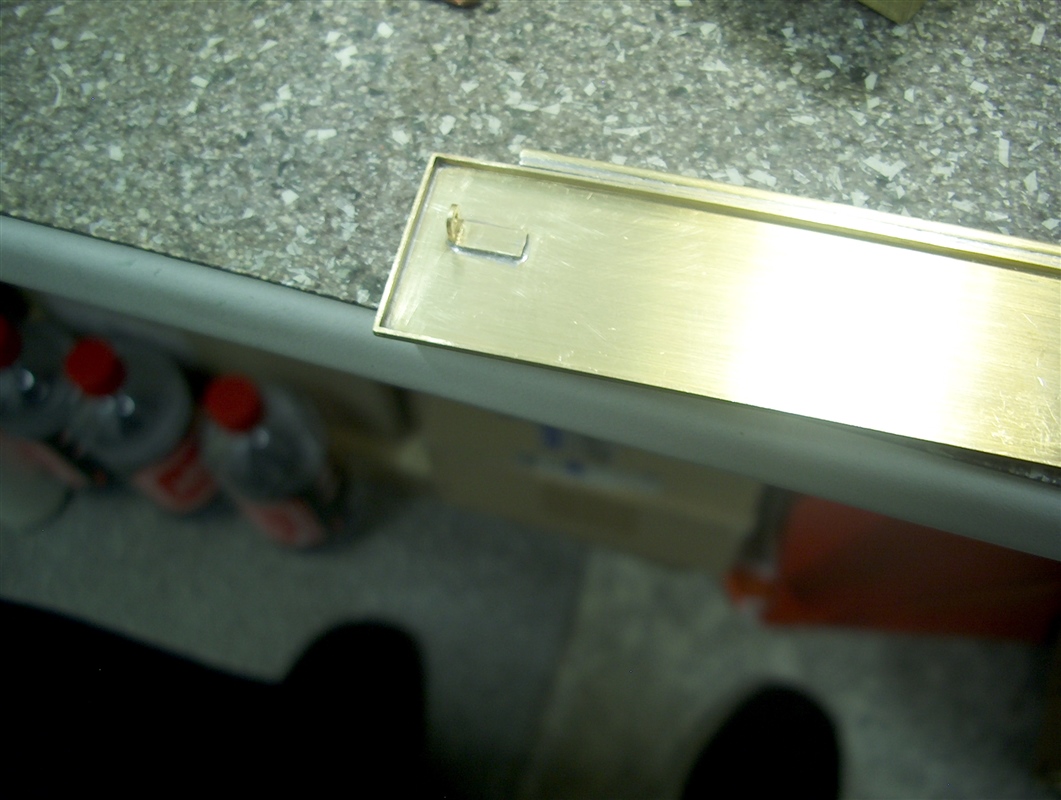

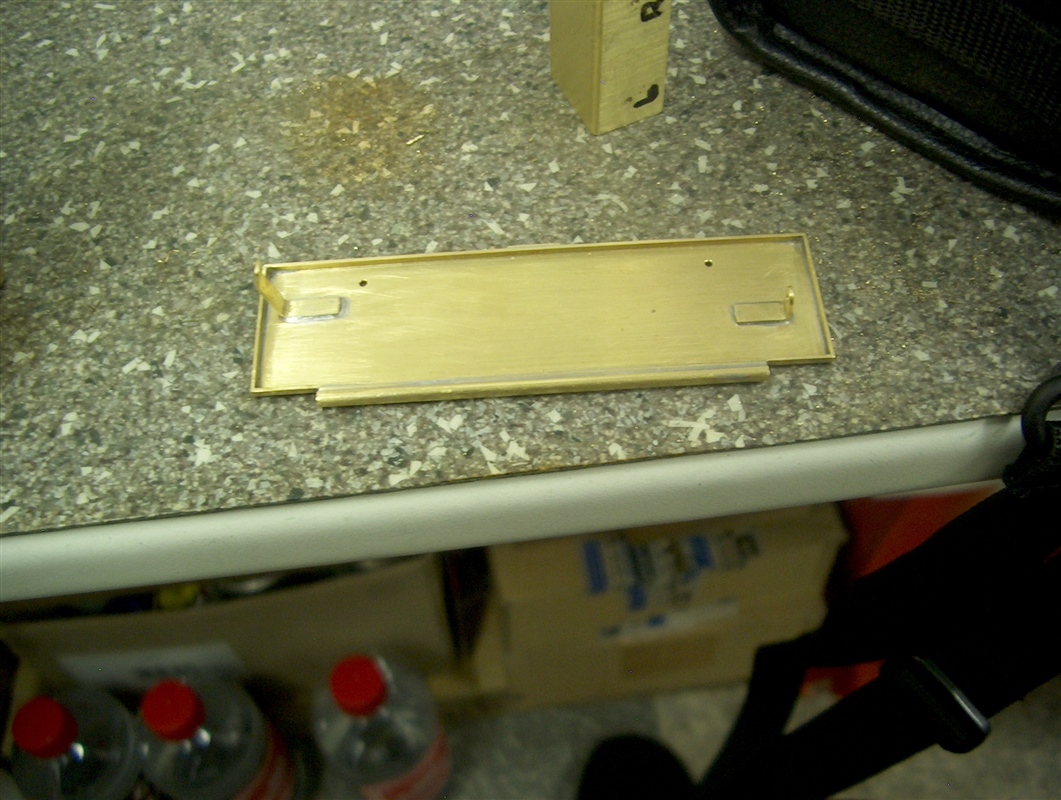

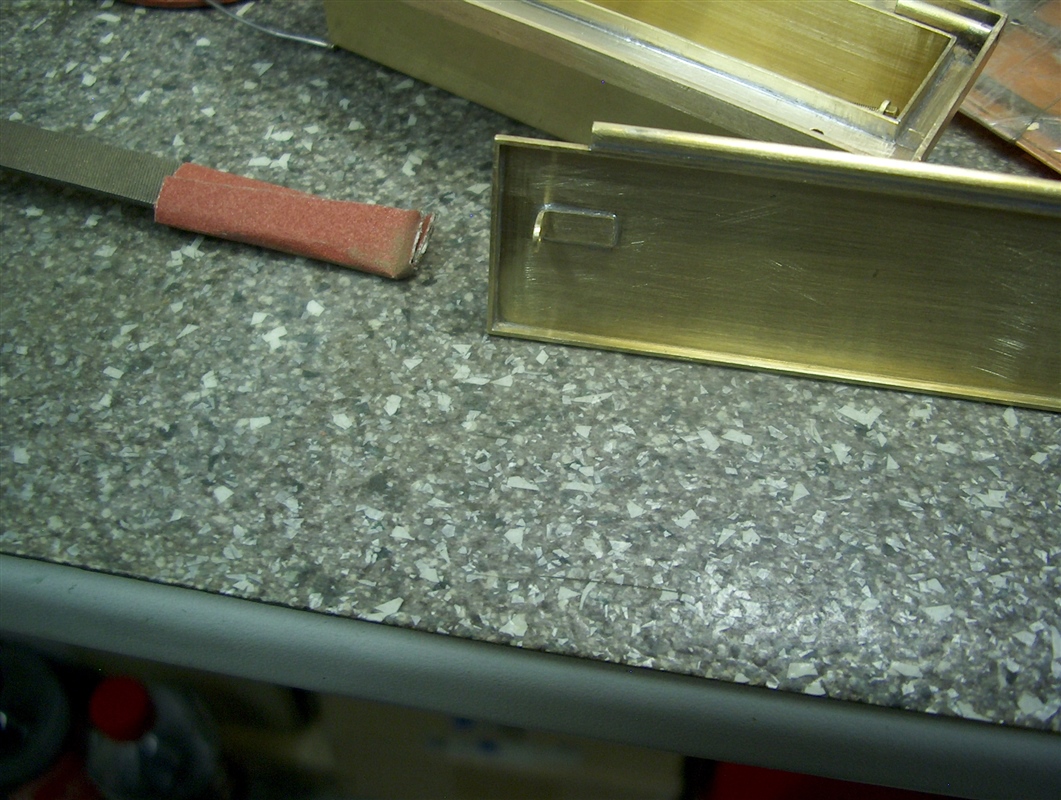

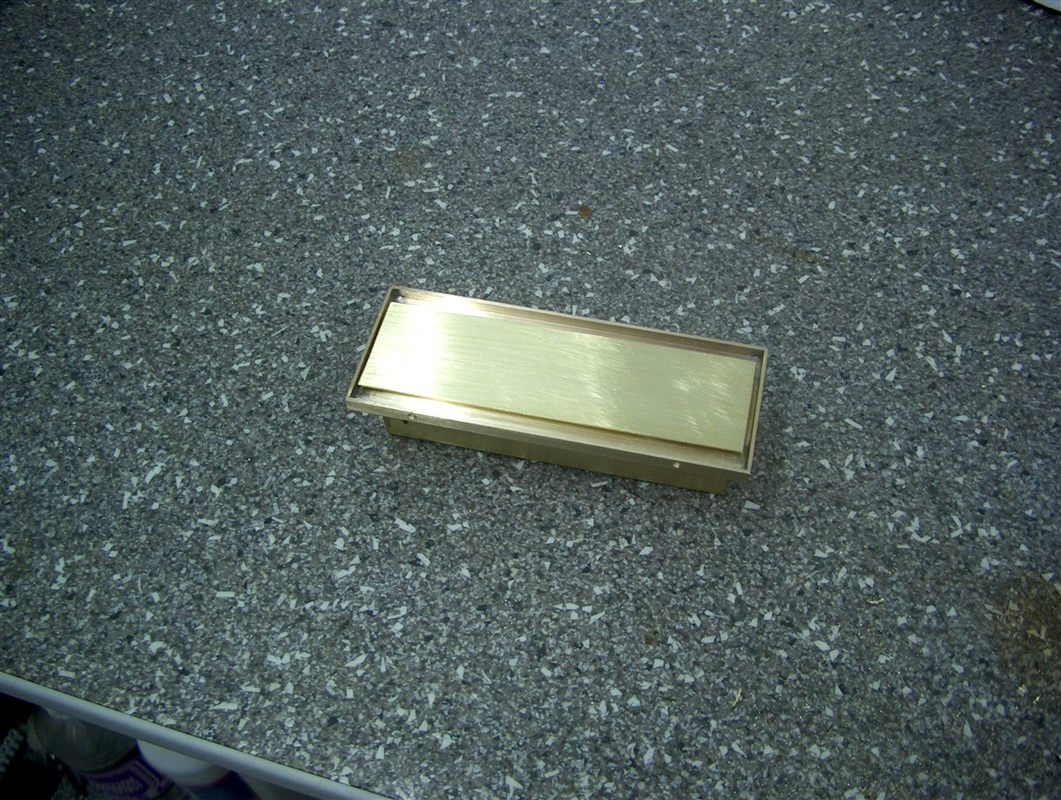

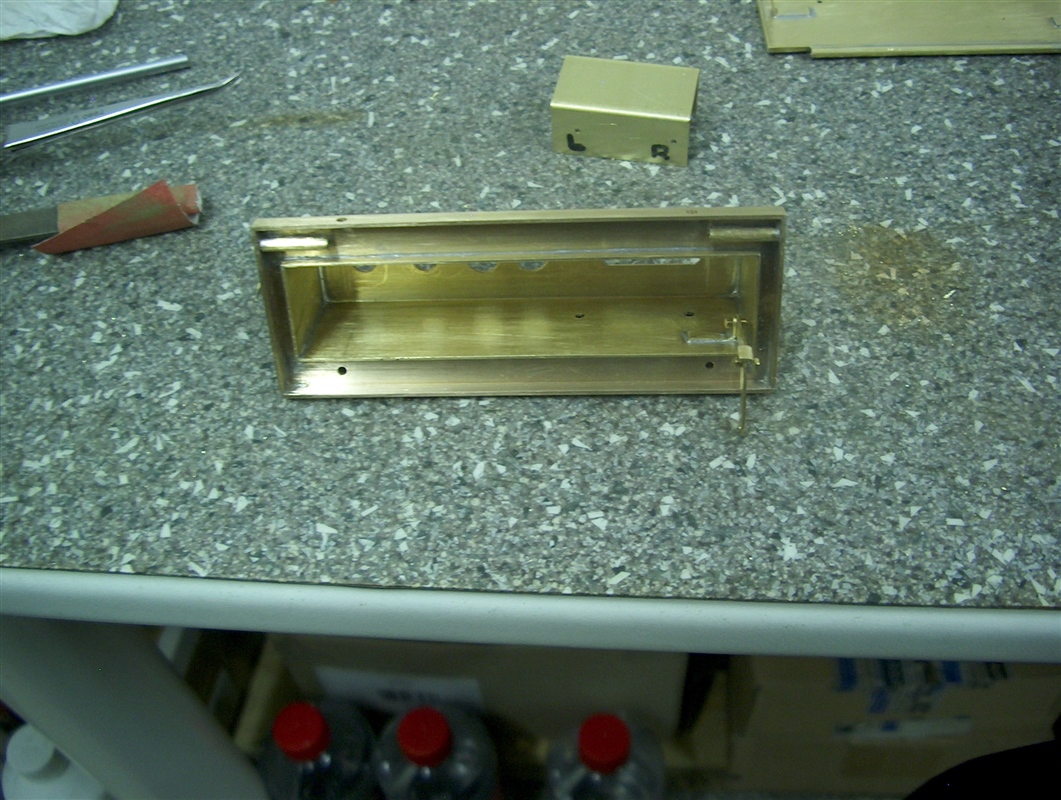

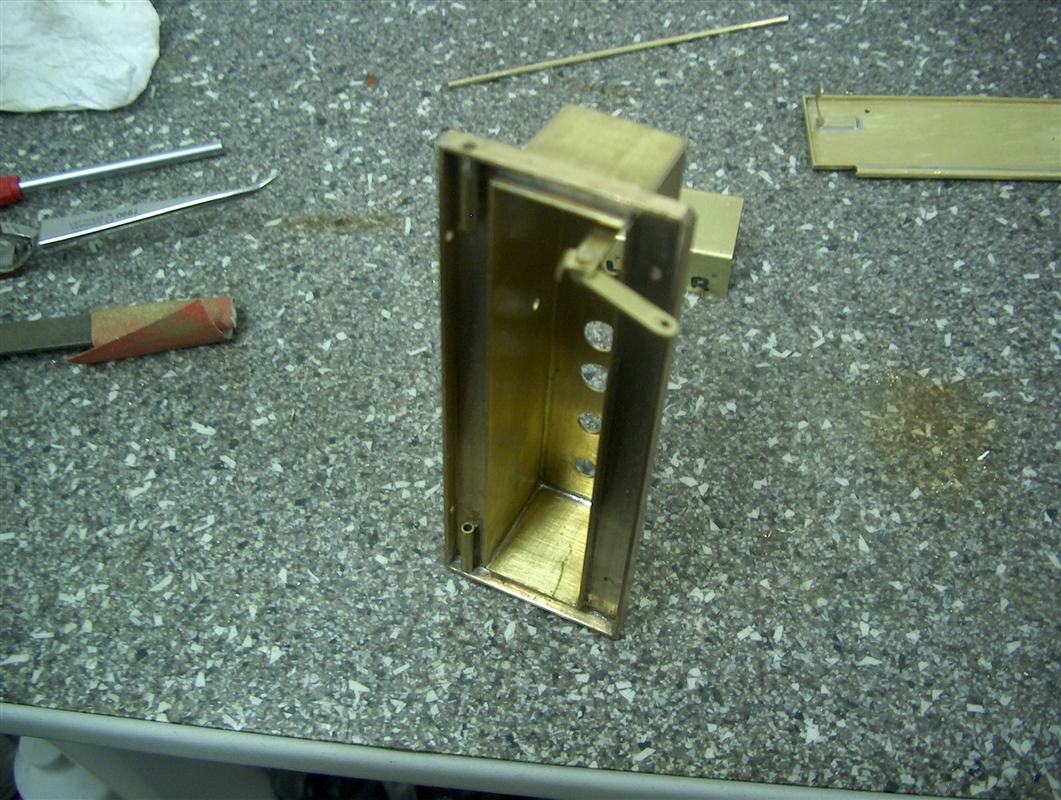

    Het afsluitdeksel gemaakt voor afdichting van de bedieningskast.


    Het scharnierpunt voor het uitzetijzer in het deksel gesoldeerd.

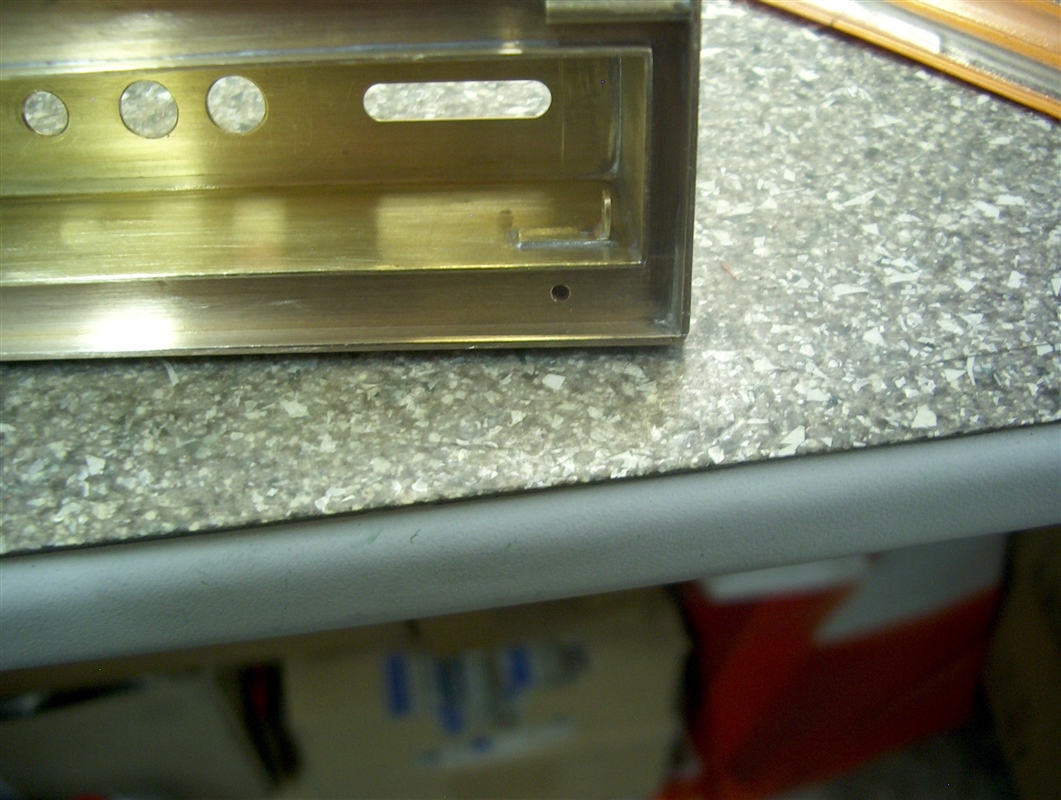

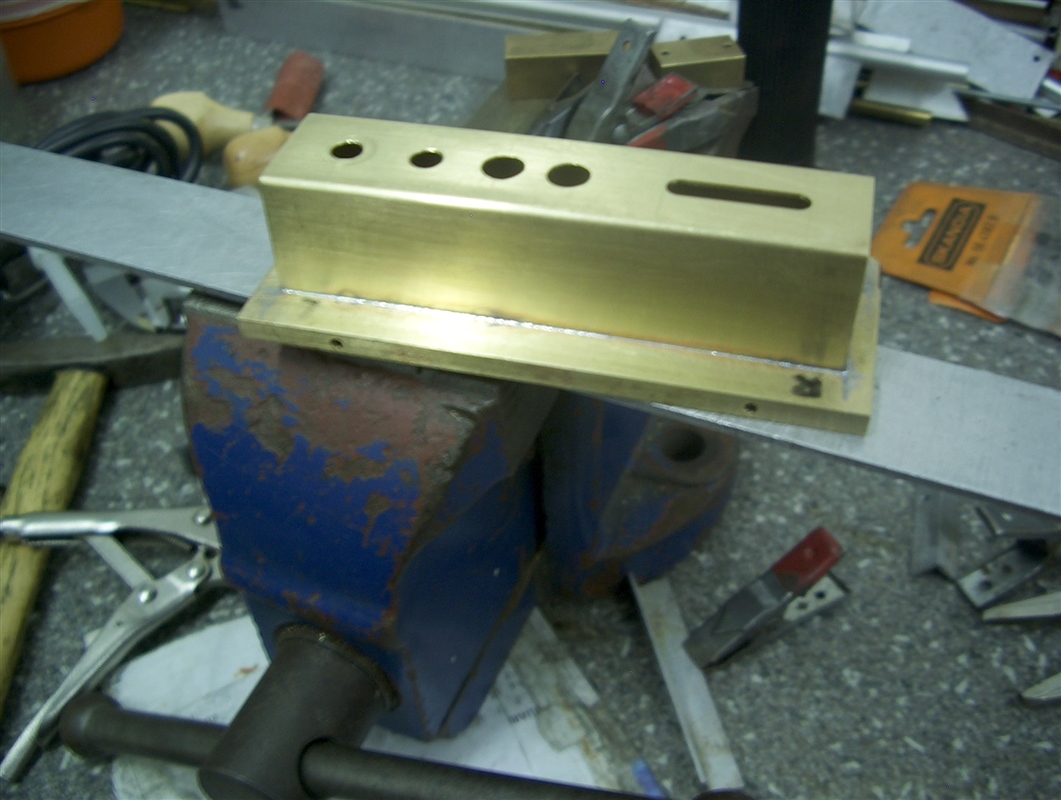

    De gaten in de kast geboord en het sleufgat i n de kast gefreesd.
    Deze gaten zijn bestemd voor : Plus + en Min- Laadpluggen en de de 2 Aan en Uit schakelaars. het sleufgat is bestemd en voor de bedrading.

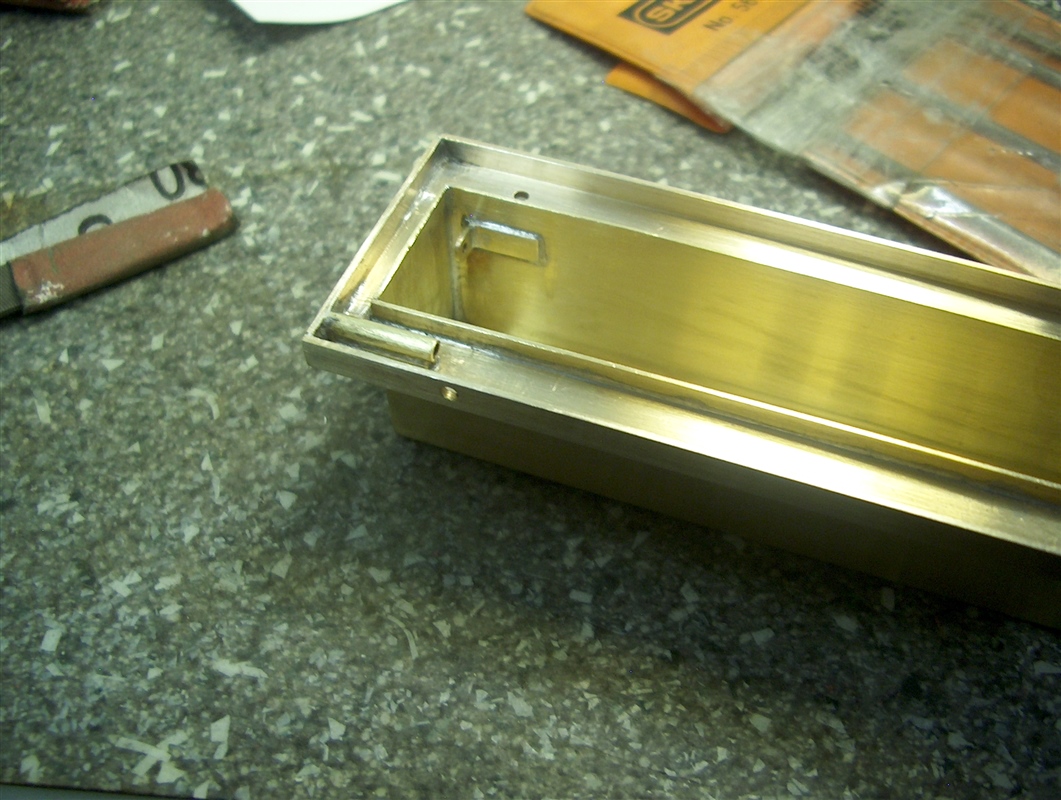

    Het scharnierpunt voor het uitzetijzer in de kast gesoldeerd.

    De scharnierpunten voor het afsluitbare deksel aan de kast gesoldeerd.


    Het uitzetijzer gemonteerd op het afsluitbare deksel open te kunnen zetten.

    Het geheel netjes mooi afgewerkt.

    Tot zover deze update.

    Wordt vervolgd.

    ozy, Marker, bvdh en 7 anderen vinden dit leuk.
  18. marcelinets

    marcelinets

    Lid geworden:
    25 aug 2012
    Berichten:
    2.043
    Locatie:
    Rotterdam
    Je blijft lekker bezig met zoveel verschillende bouwverslagen en allemaal erg mooi.

    VOLVO FH 16 750 vindt dit leuk.
  19. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    904
    Locatie:
    Nijmegen
    Prachtig werk !.

  20. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.947
    Locatie:
    Haren (Ems) Deutschland
    Alle "Leuk" aanklikkers.
    BEDANKT DUIM OPHOOG 2.jpg

    Marceline en Charlotte,

    Bedankt voor het compliment.
    BEDANKT DUIM OPHOOG 2.jpg
