Bouwverslag CATERPILLAR 3516B GENERATOR

Discussie in 'Bouwverslagen Trucks en Bouwmachines' gestart door VOLVO FH 16 750, 2 nov 2013.

  1. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    9.125
    Locatie:
    Haren (Ems) Deutschland
    Update : 0038

    Hallo allemaal,

    Verder gegaan met de afbouw van de container.

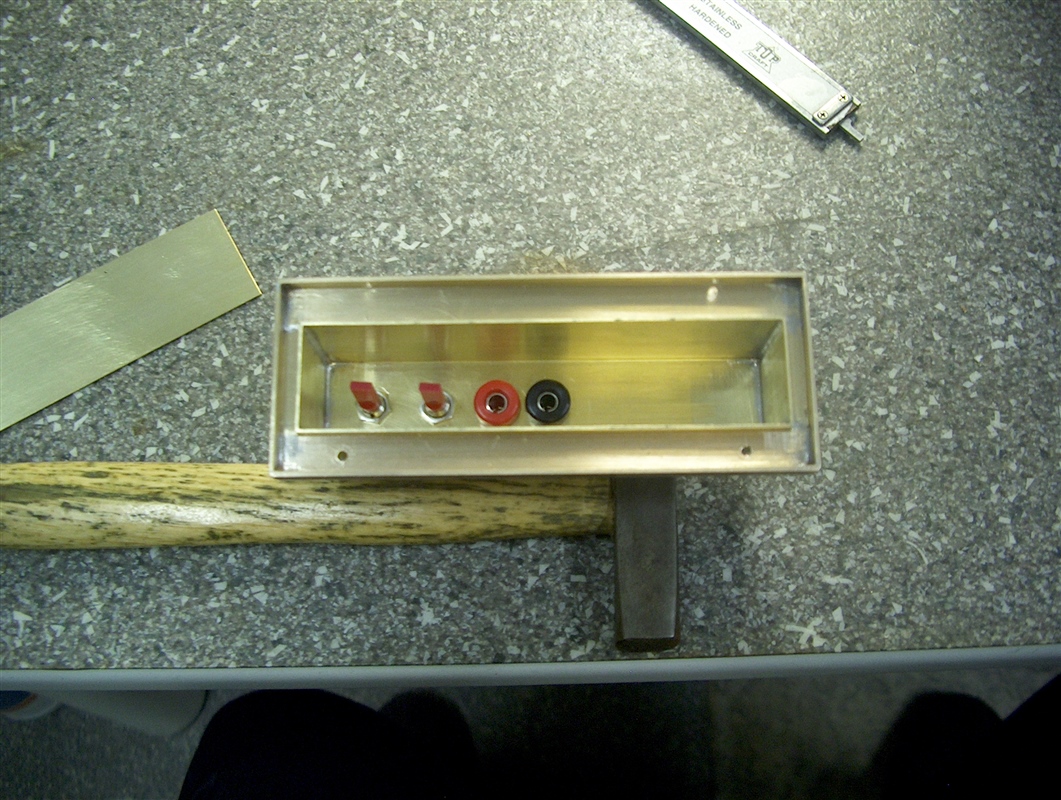

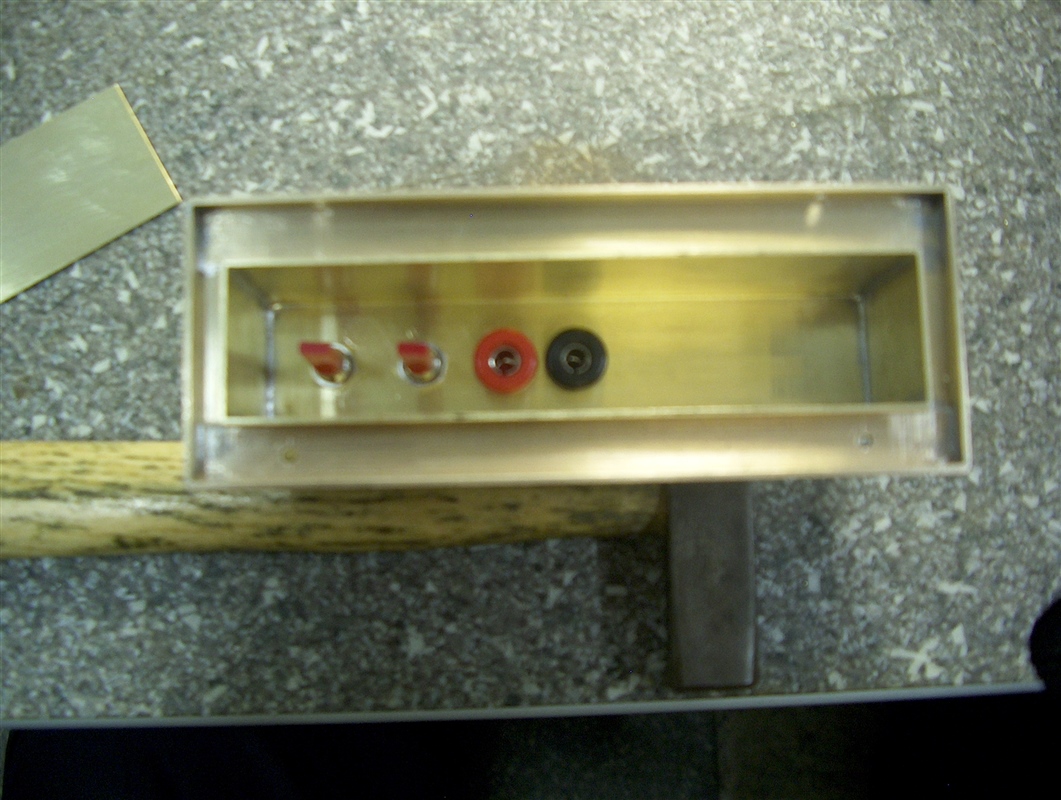

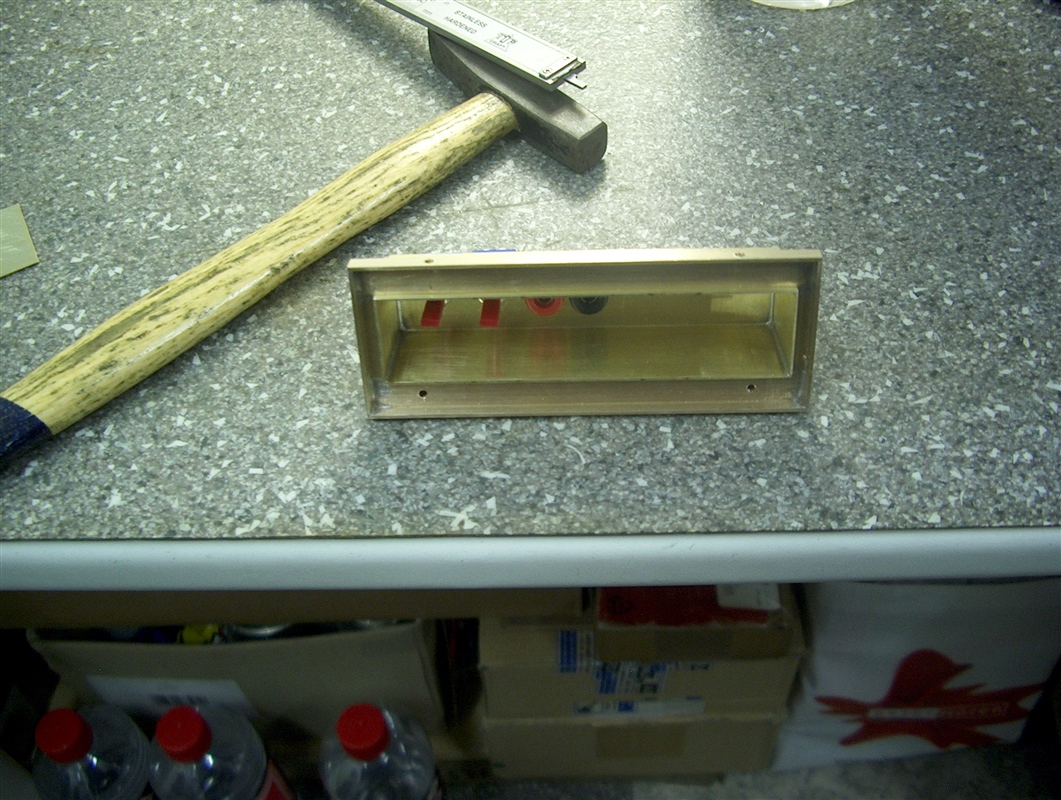

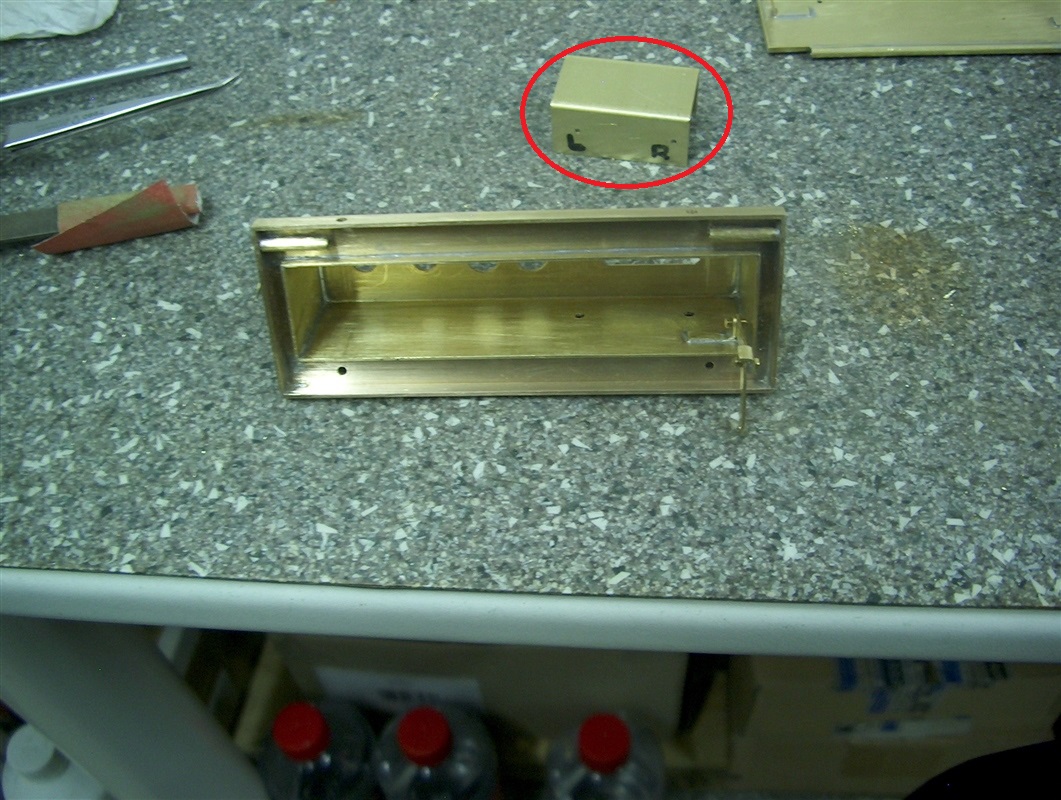

    Verder gegaan het maken van een messing afsluitbare kast voor het bedieningspaneel voor aan de buitenkant van de container, waarin onder andere de stroomvoorziening ingebouwd wordt, maar ook worden hier + (rode) en - (zwarte) laadpluggen ingebouwd om de accu op te laden.

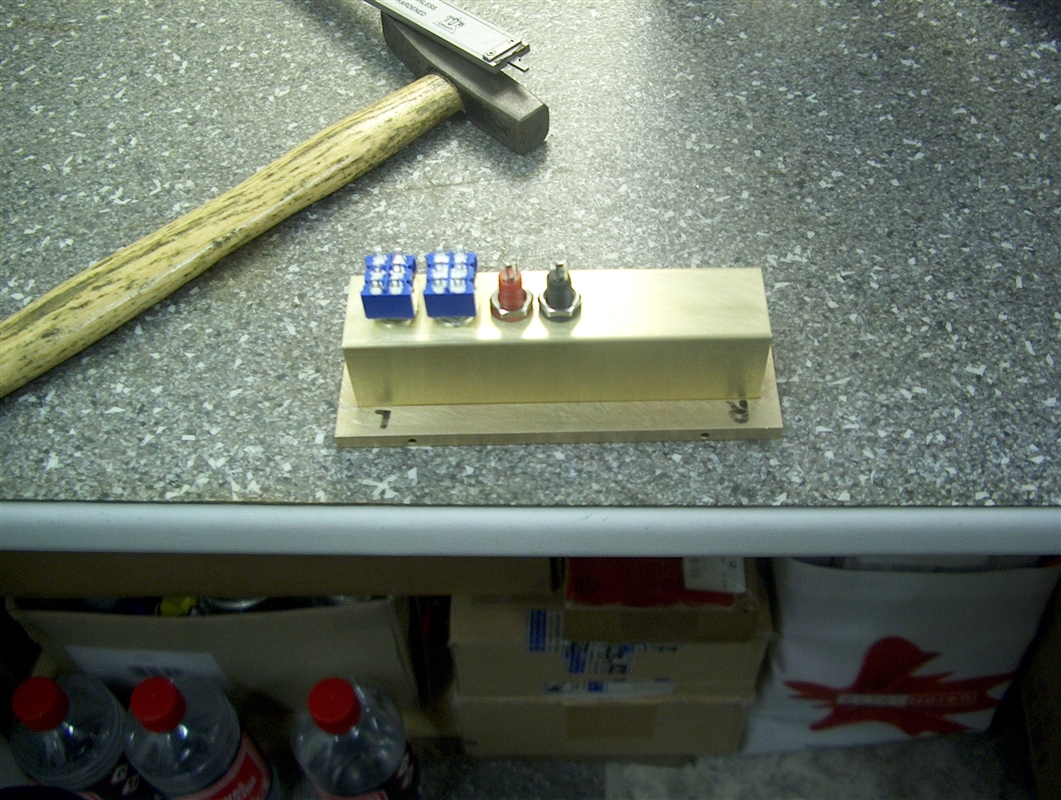

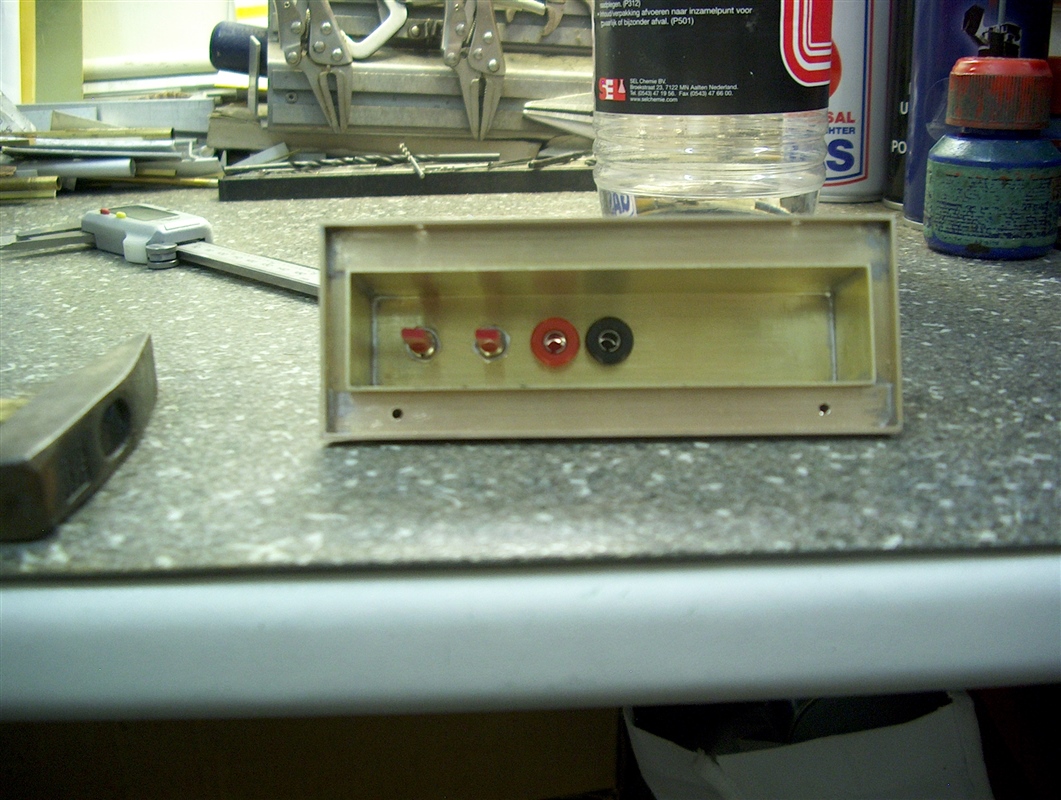

    De Rode plus + en de Zwarte - laadpluggen gemonteerd.
    Tevens de twee Aan en Uit schakelaars gemonteerd.

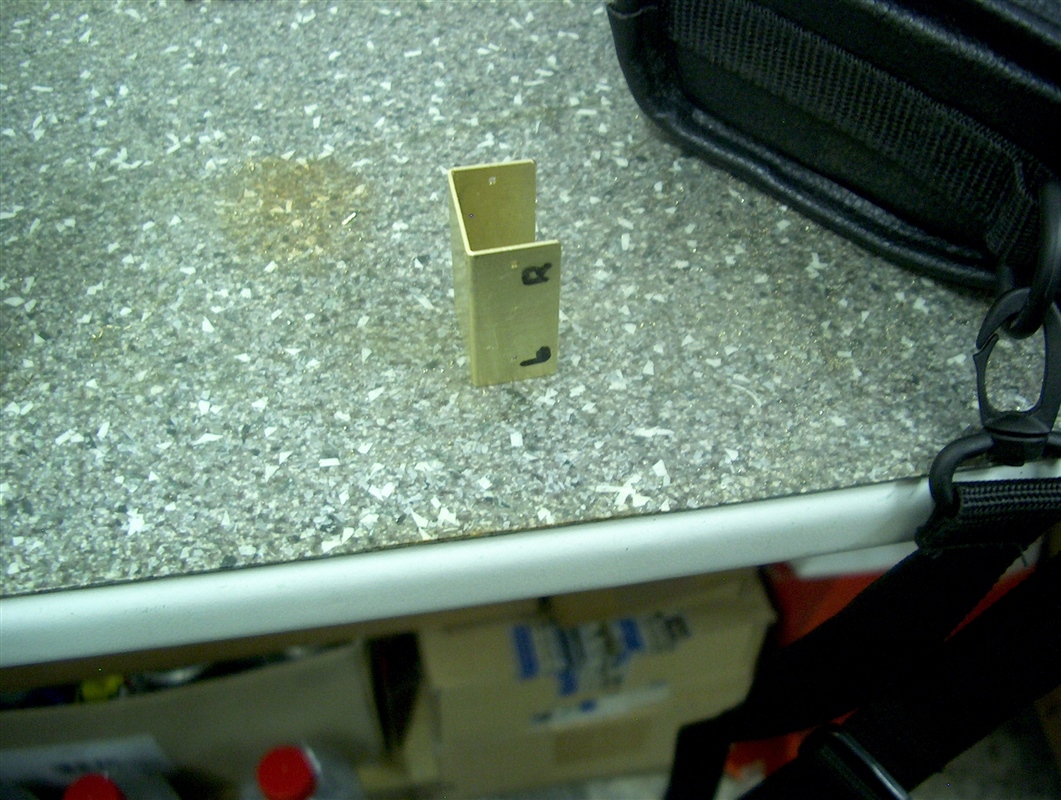

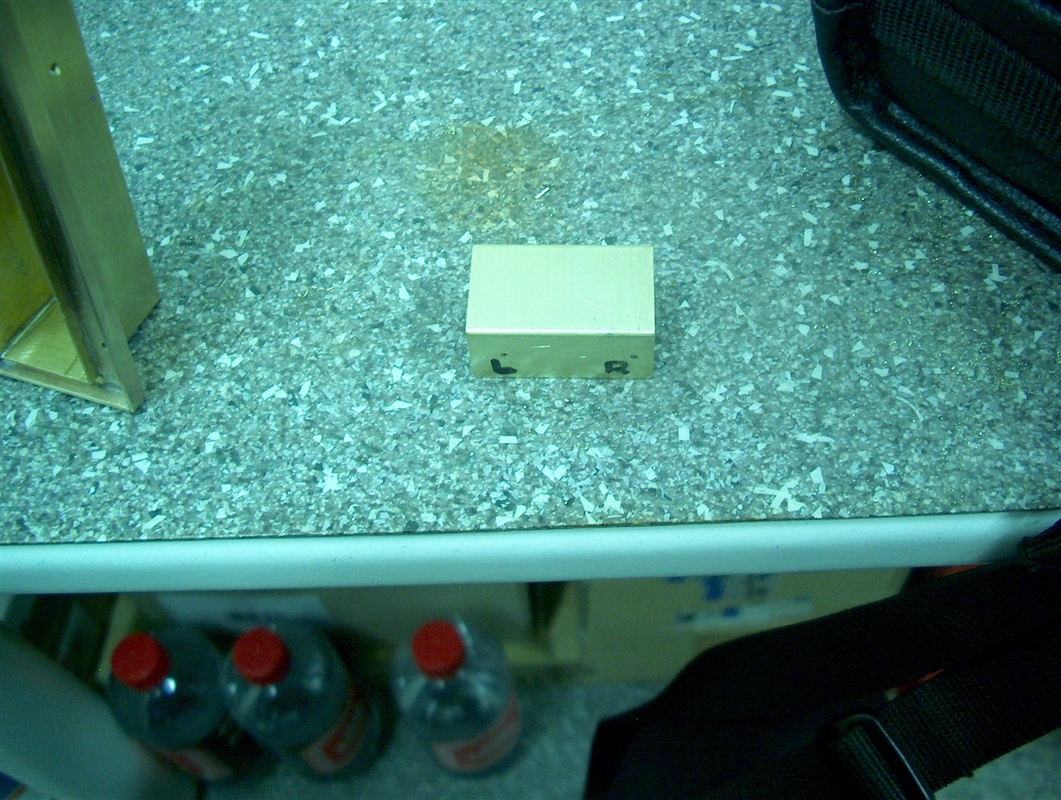

    Steuntje L R gemaakt voor 4 vijf polige mini stekkers gemaakt.

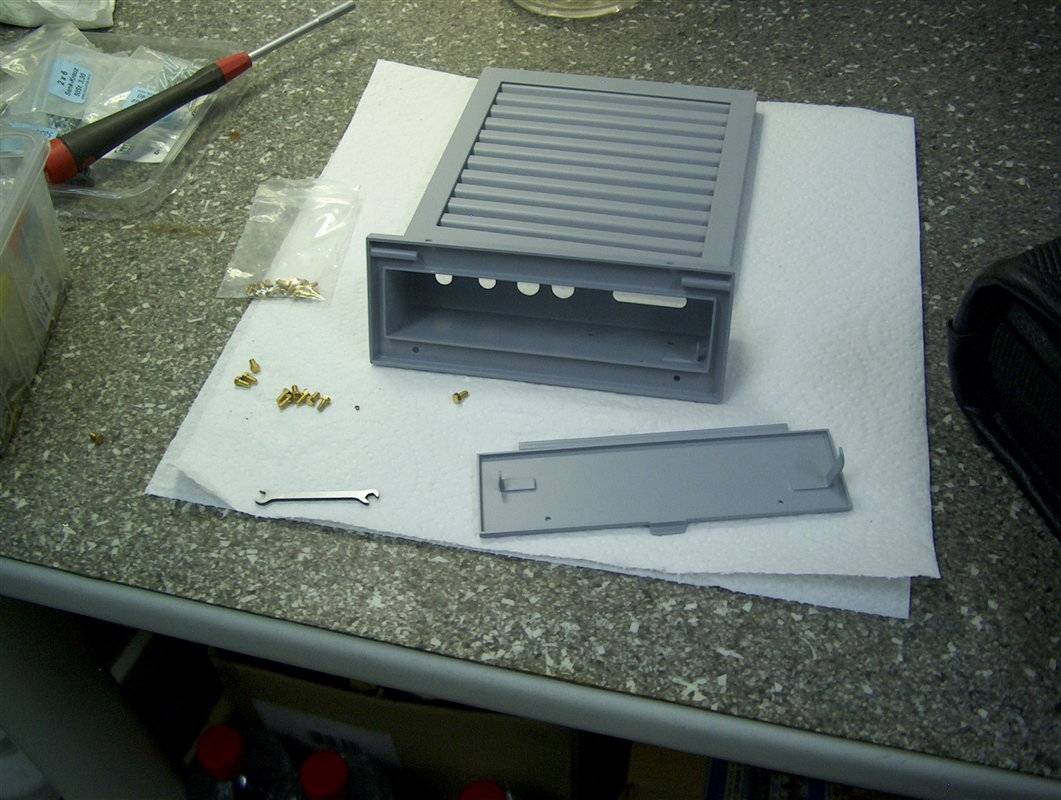

    Het ventilatie luchtrooster (luchthapper) en het kastje voor bedieningspaneel in de etsende primer gespoten.



    Tot zover deze update.

    Wordt vervolgd.

    Rakthi, Marker, Leon1965 en 5 anderen vinden dit leuk.
  2. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    9.125
    Locatie:
    Haren (Ems) Deutschland
    Alle "Leuk" aanklikkers bedankt.
    Smiley  2 Dikke duimen - kopie.jpg

  3. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    9.125
    Locatie:
    Haren (Ems) Deutschland
    Update : 0039

    Hallo allemaal,

    Verder gegaan met de afbouw van de container.

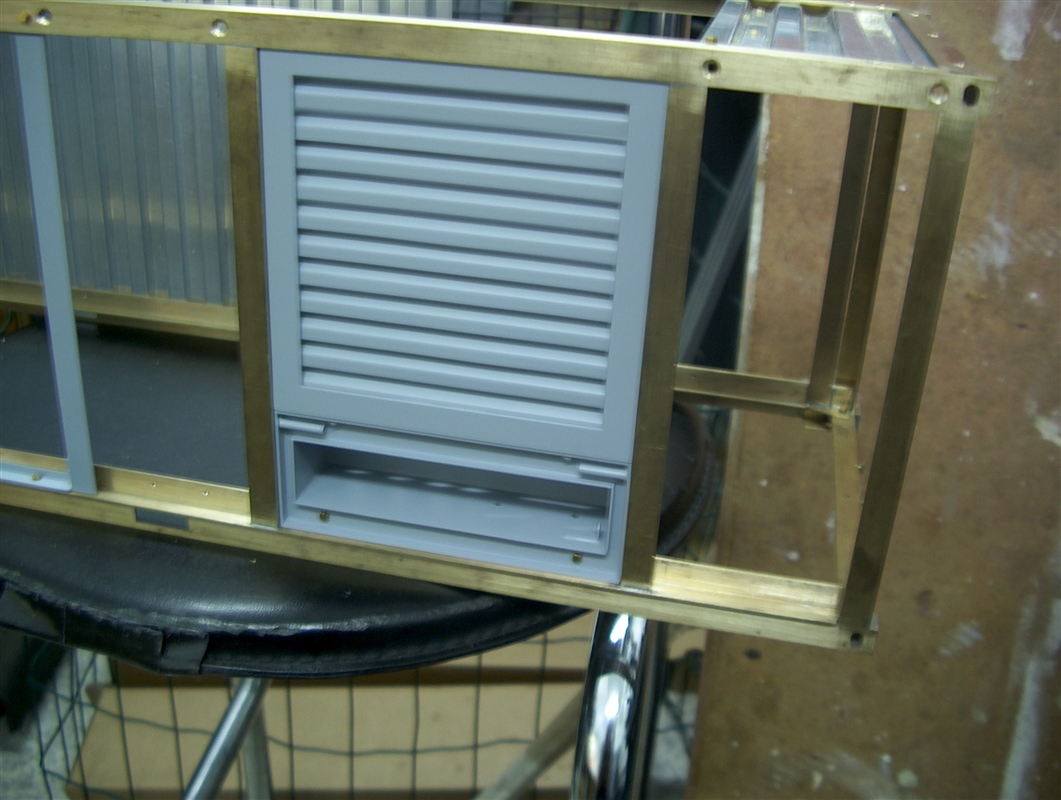

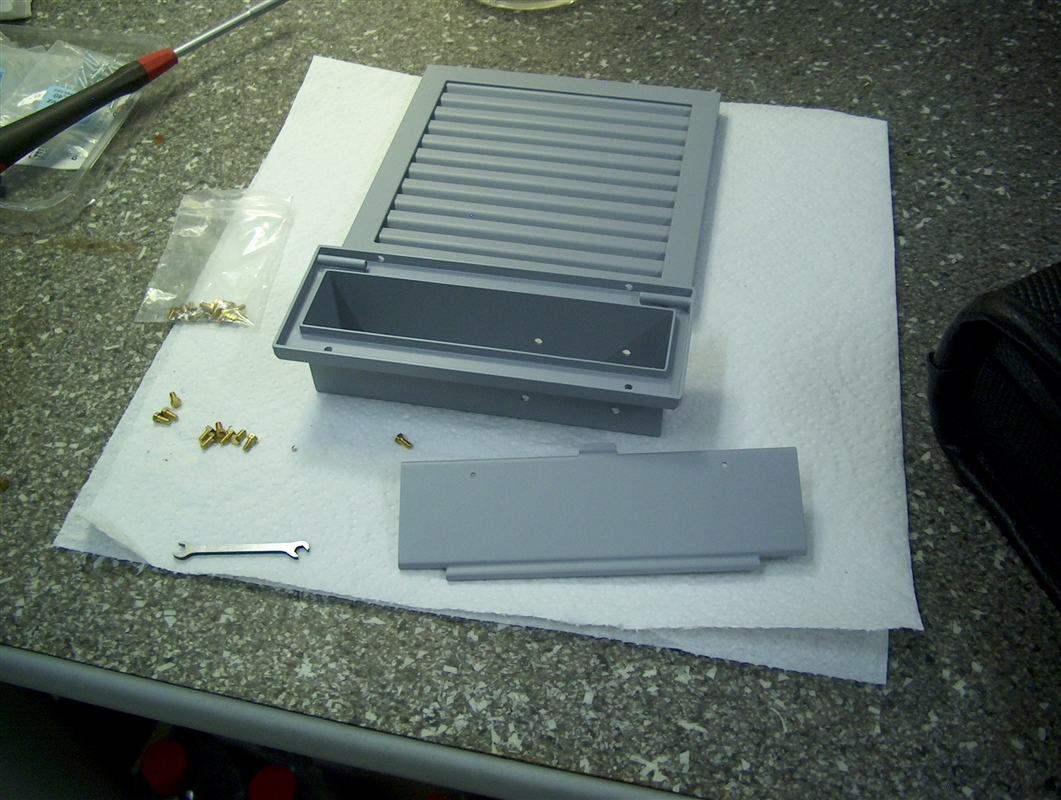

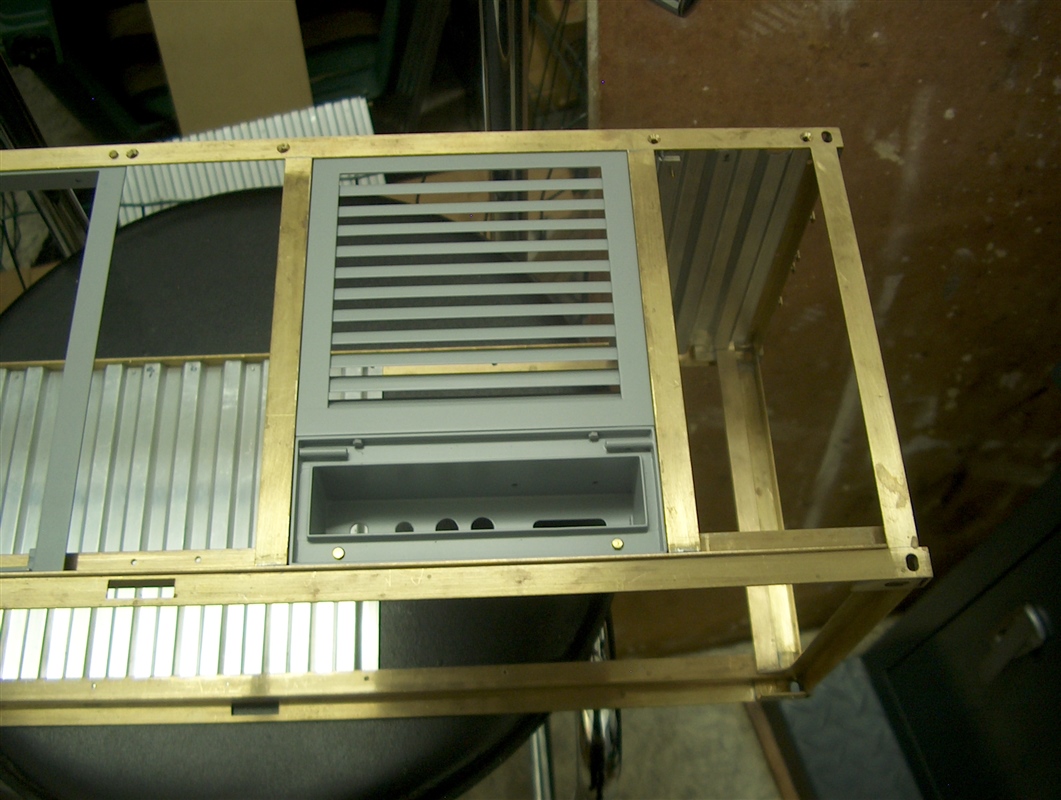

    Het luchtrooster en de kast met het bedieningspaneel in het frame van de container gemonteerd.

    Het afsluitbare deksel wordt later gemonteerd.

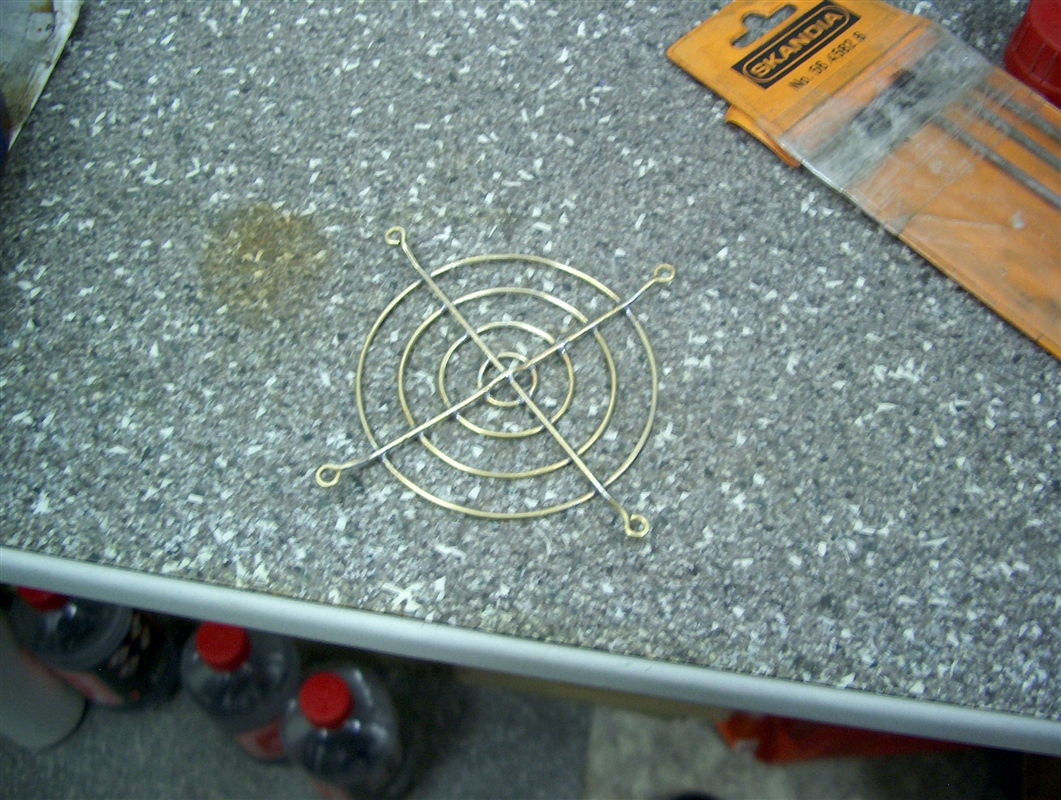

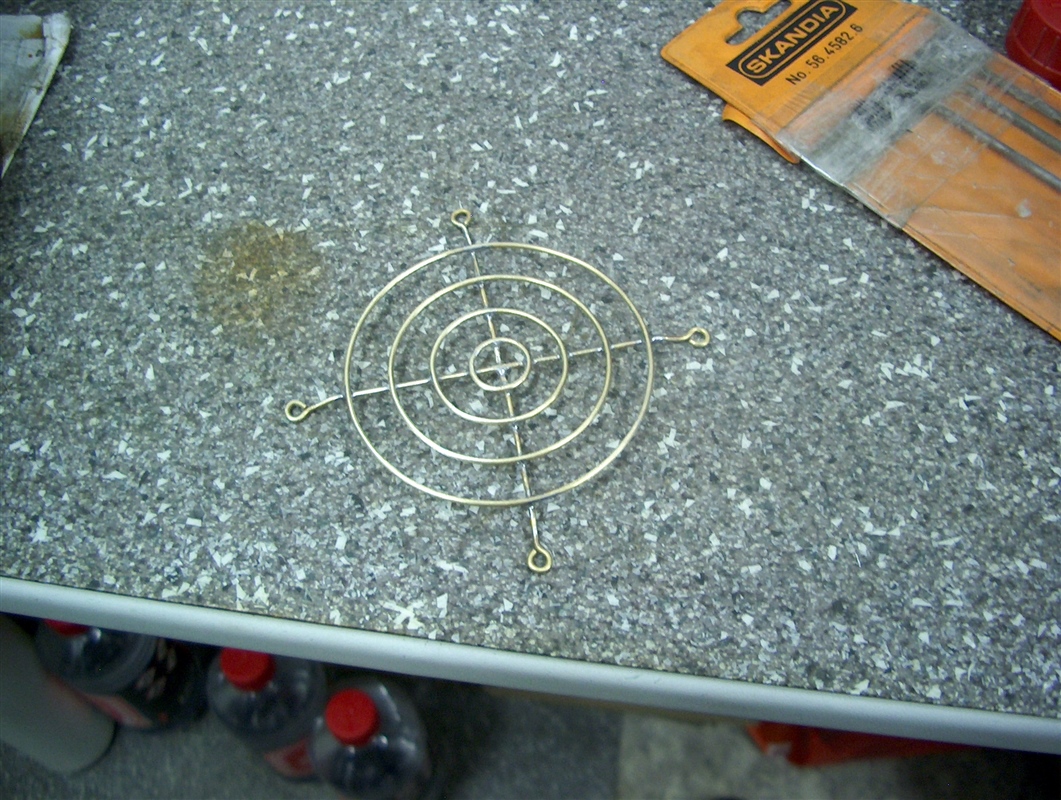

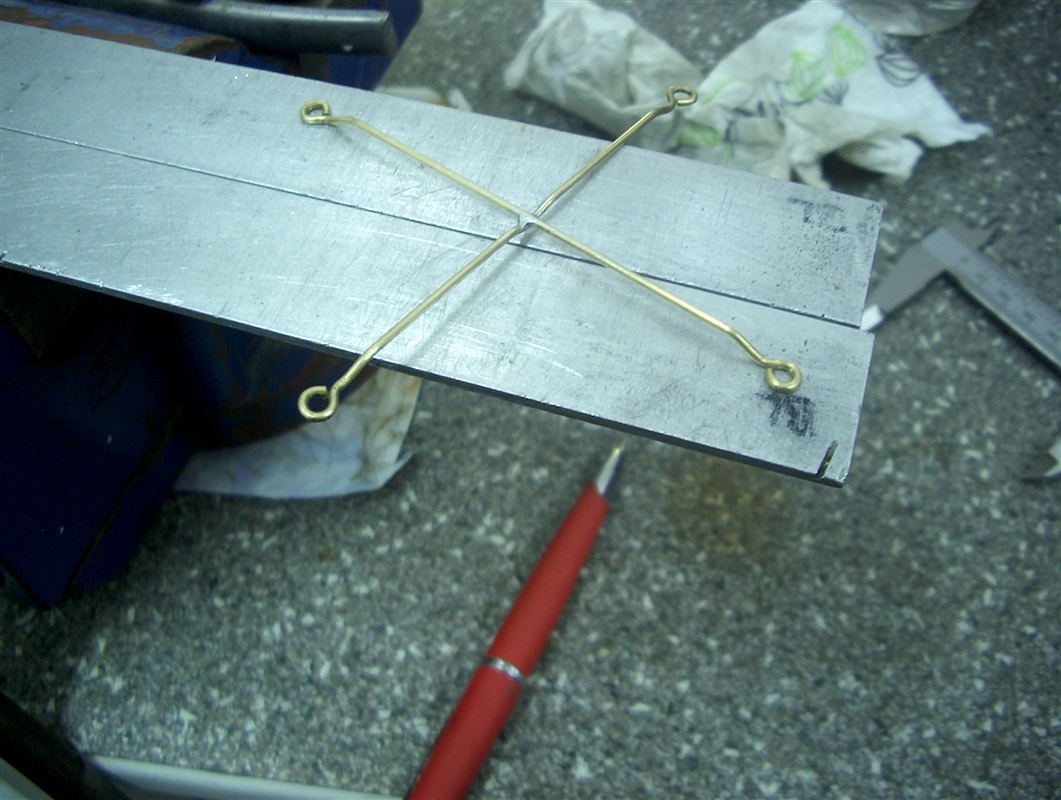

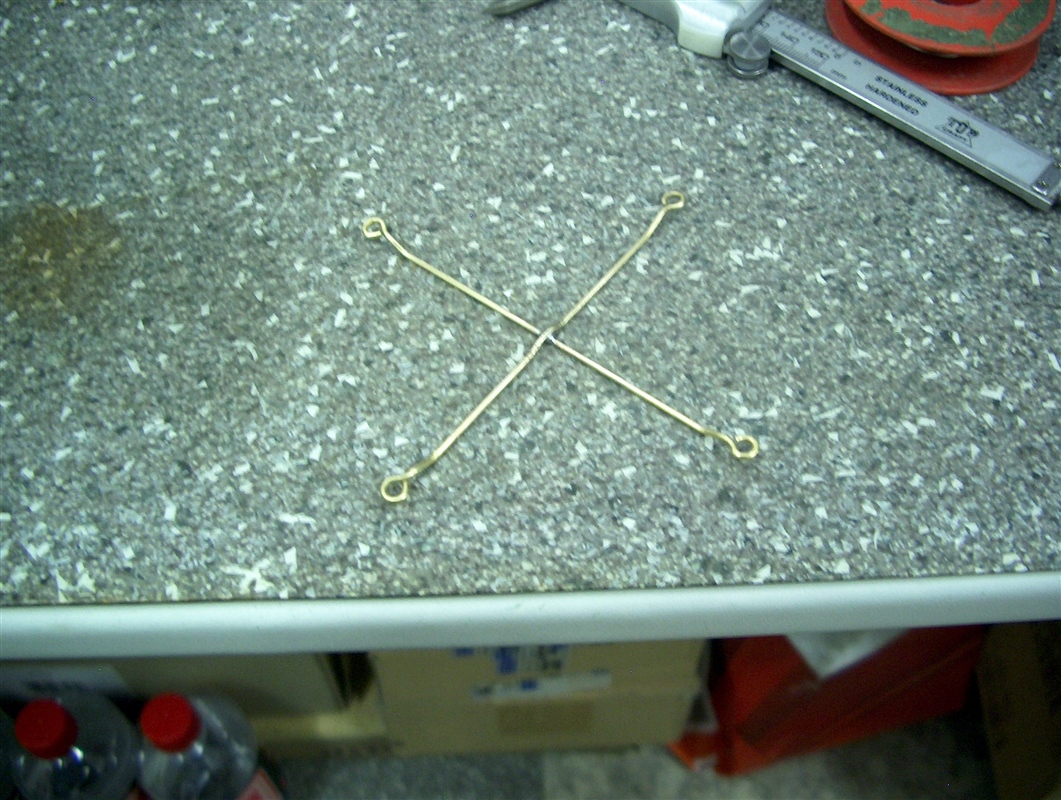

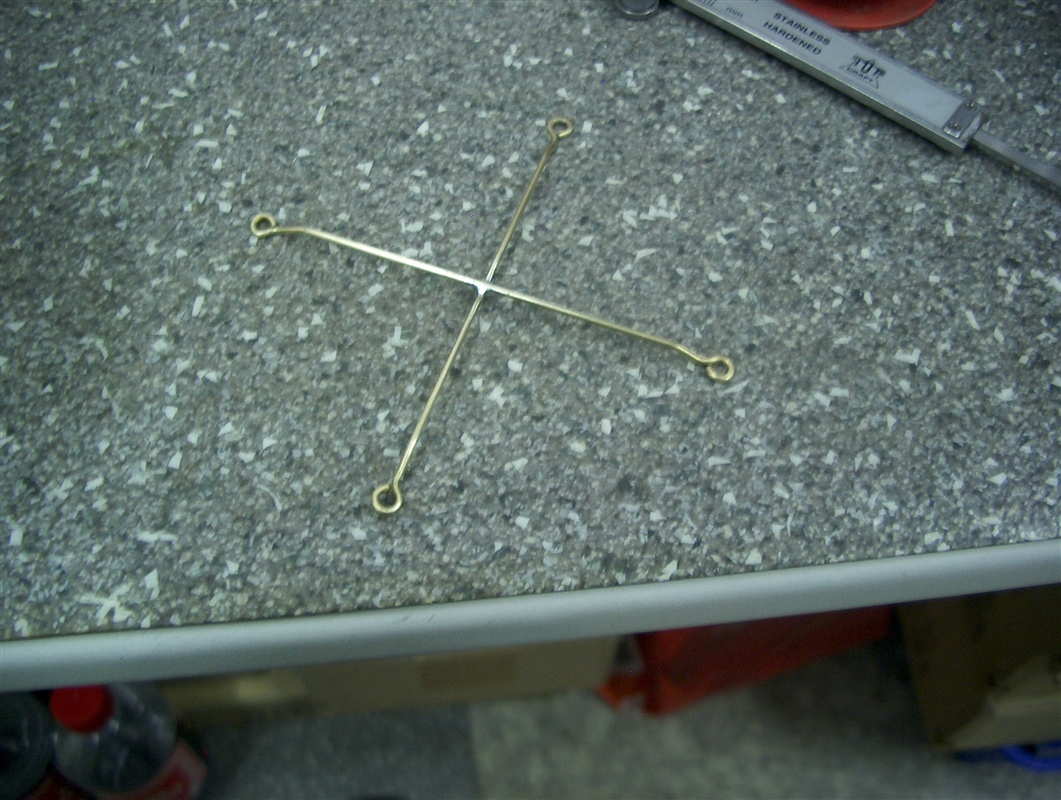

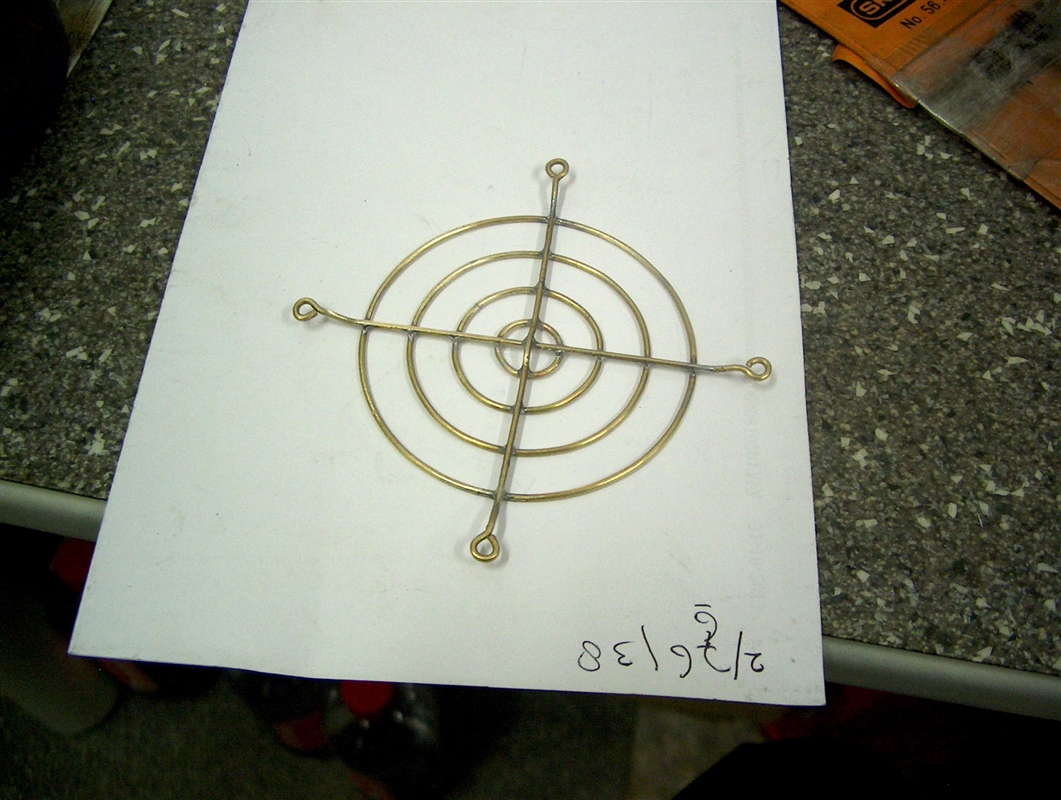

    Een beschermkap/rooster gemaakt voor de ventilator, die achter het ventilatie/luchtrooster wordt gemonteerd.
    Dit soort beschermkappen kan je kant en klaar kopen bij diverse leveranciers van ventilatoren.
    Maar helaas is de maat die ik nodig heb niet beschikbaar, dus zelf maar de beschermkap/rooster van messing gemaakt.



    Het geheel in elkaar gesoldeerd en netjes afgewerkt.


    Het beschermkap/rooster is klaar om in de etsende primer gespoten te worden, om het daarna mat zwart te spuiten en te monteren op de ventilator.

    Tot zover deze update.

    Wordt vervolgd.

    ozy, Rakthi, Marker en 7 anderen vinden dit leuk.
  4. Leon1965

    Leon1965 Vriend van modelbouwforum.nl

    Lid geworden:
    21 jul 2019
    Berichten:
    750
    Locatie:
    Nieuwegein
    modelbouwkunst van de bovenste plank
    thumbs up.jpg

    VOLVO FH 16 750 vindt dit leuk.
  5. Fixit

    Fixit

    Lid geworden:
    9 nov 2014
    Berichten:
    122
    Locatie:
    Badhoevedorp
    ziet er netjes uit aleen is moeder de vrouw boos denk om dat ze een pannen treefje mist uit de kast :banana: :banana:

    VOLVO FH 16 750 vindt dit leuk.
  6. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    9.125
    Locatie:
    Haren (Ems) Deutschland
    Alle "Leuk" aanklikkers bedankt.
    BEDANKT DUIM OPHOOG 2.jpg

    Leon bedankt voor je compliment.
    BEDANKT DUIM OPHOOG 2.jpg

    Fixit bedankt voor je compliment.

    BEDANKT DUIM OPHOOG 2.jpg

  7. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    9.125
    Locatie:
    Haren (Ems) Deutschland
    Update : 0040

    Hallo allemaal,

    Verder gegaan met de afbouw van de container.


    Soms moet je even wat variatie in de bouw van de container aanbrengen en de losse onderdelen/accessories bouwen.

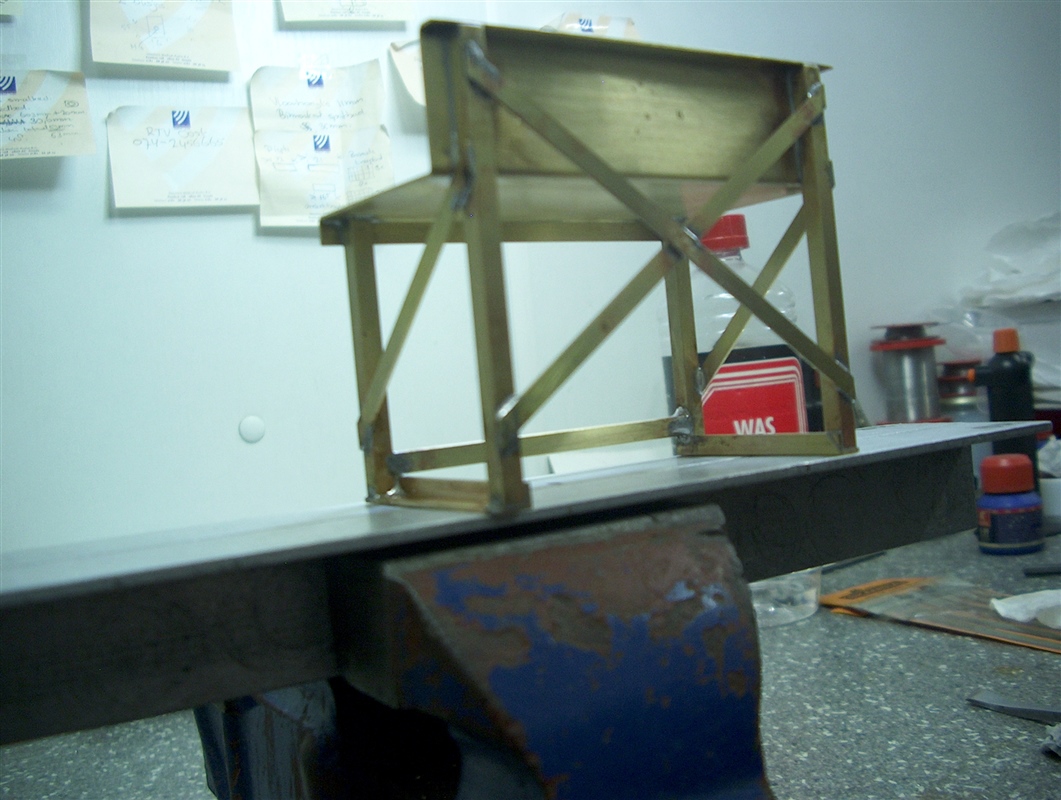

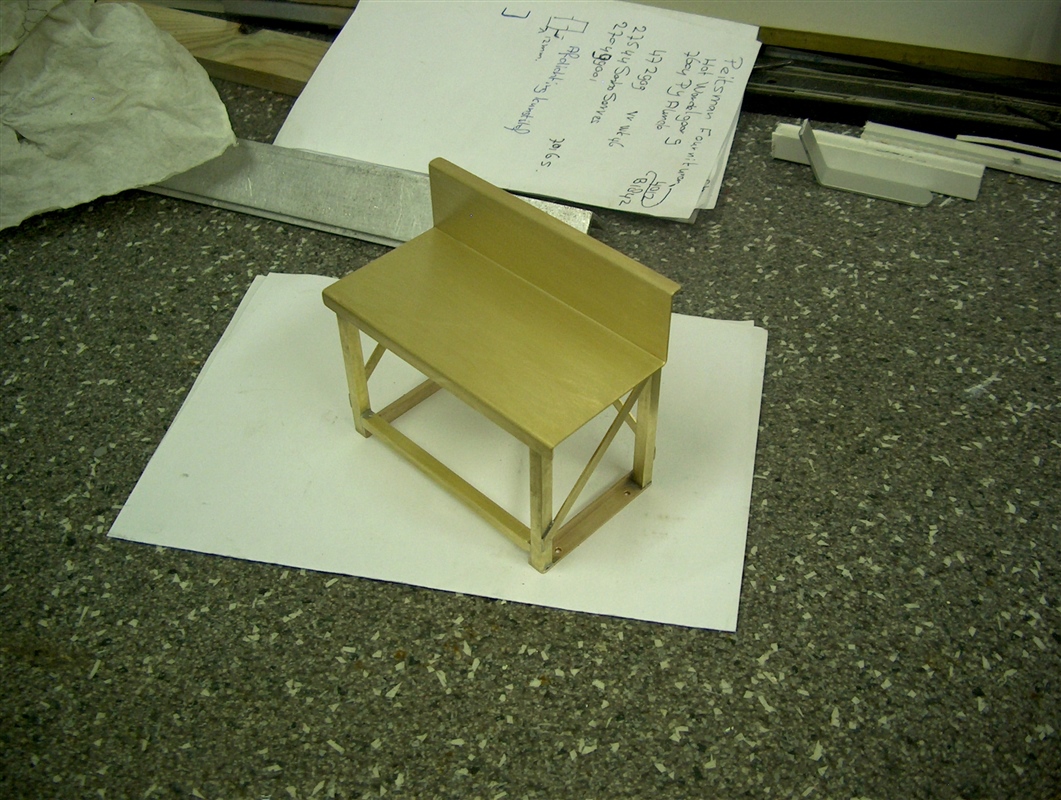

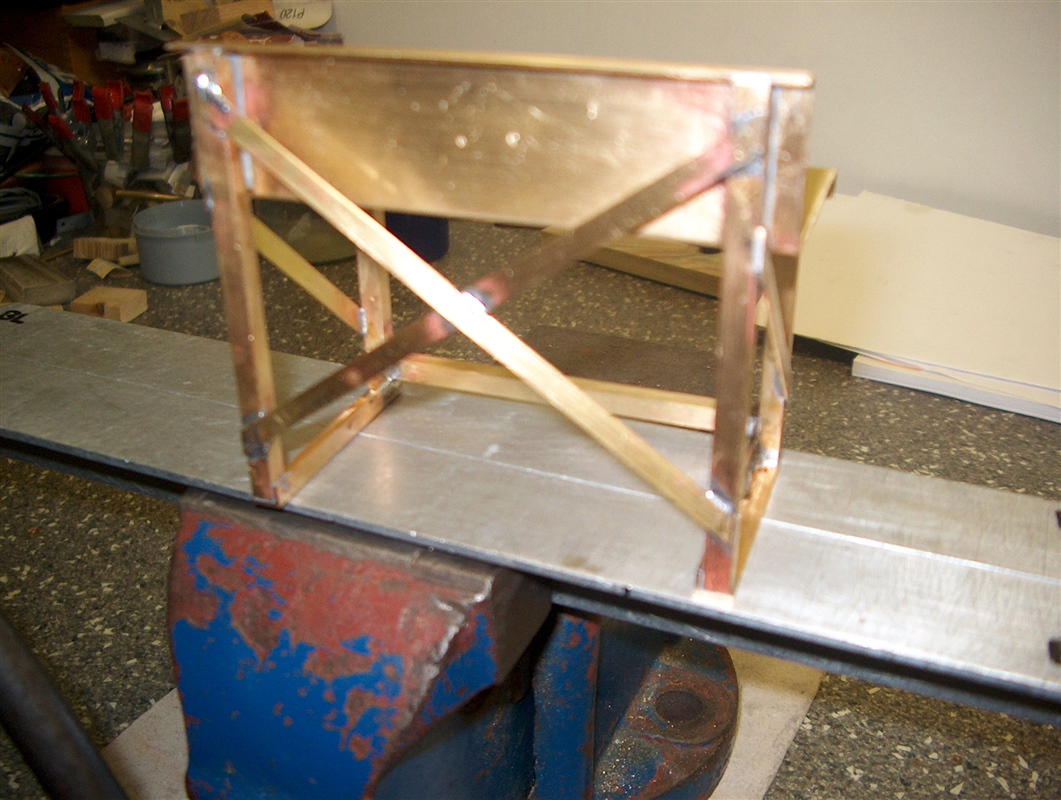

    Er moet ook nog een werkbank met een bankschroef in de machinekamer komen, om zelf kleine reparaties te kunnen uitvoeren.
    Het moet wel een stevige werkbank worden, die tegen een stootje kan.

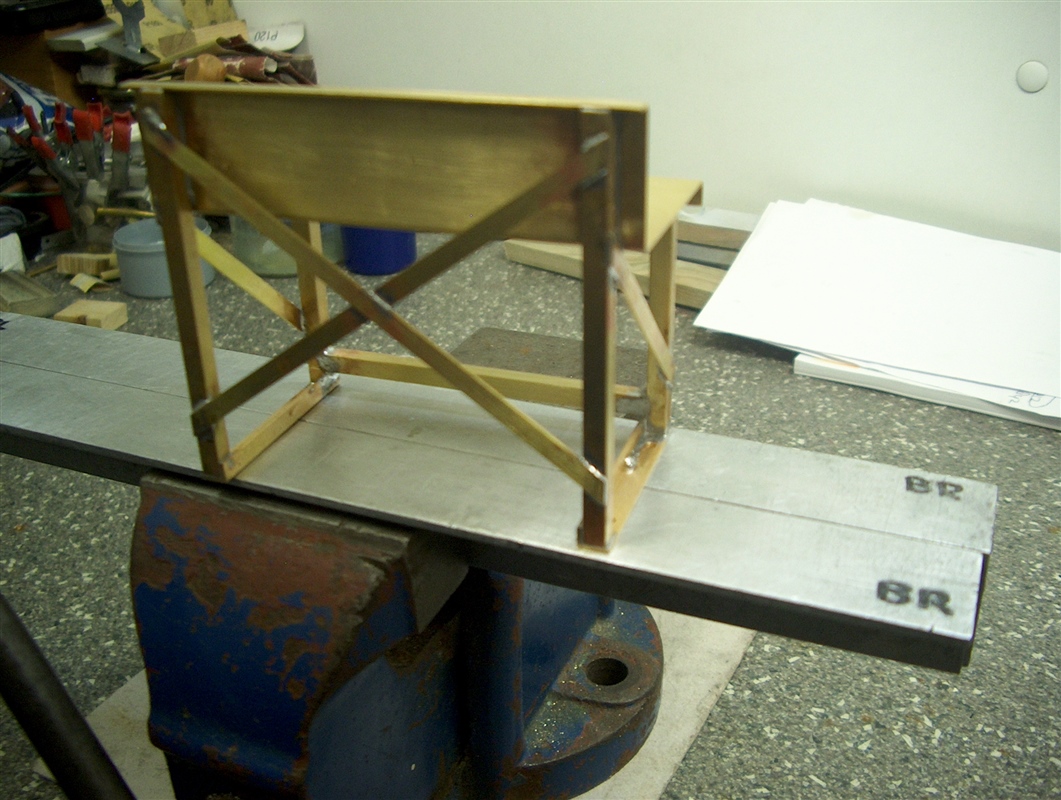

    De werkbank wordt van messing gemaakt.

    Helaas weinig foto's van de bouw van de werkbank gemaakt.
    Maar de foto's spreken voor zich.

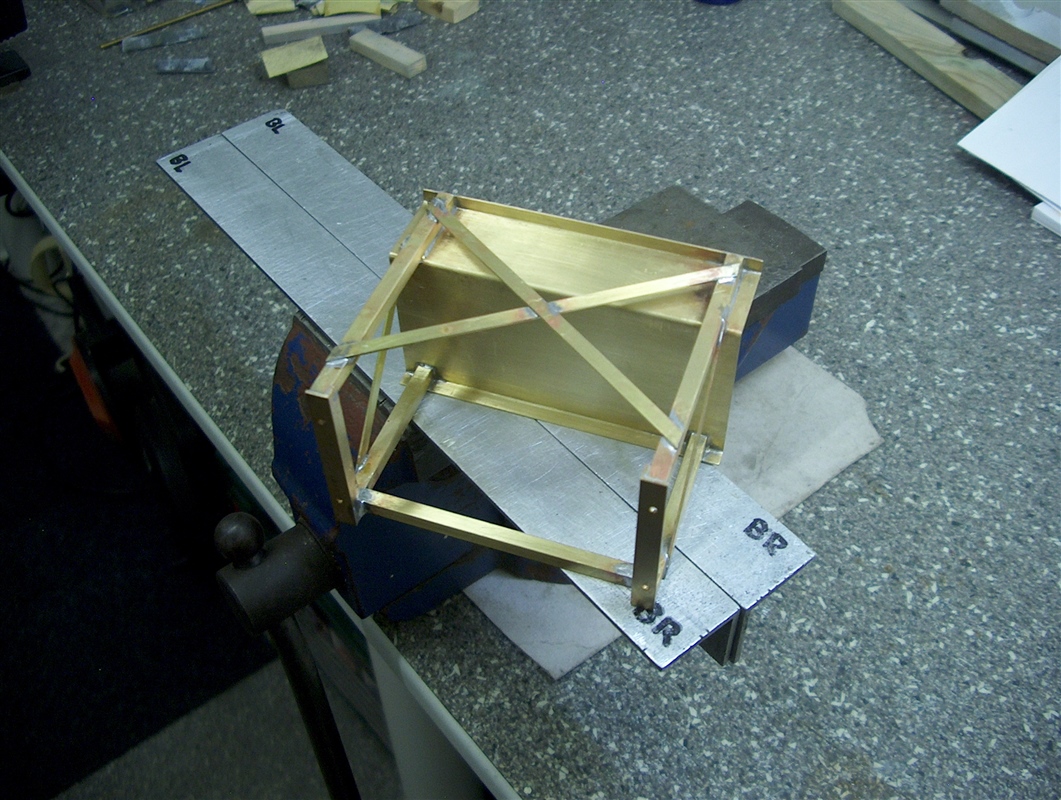

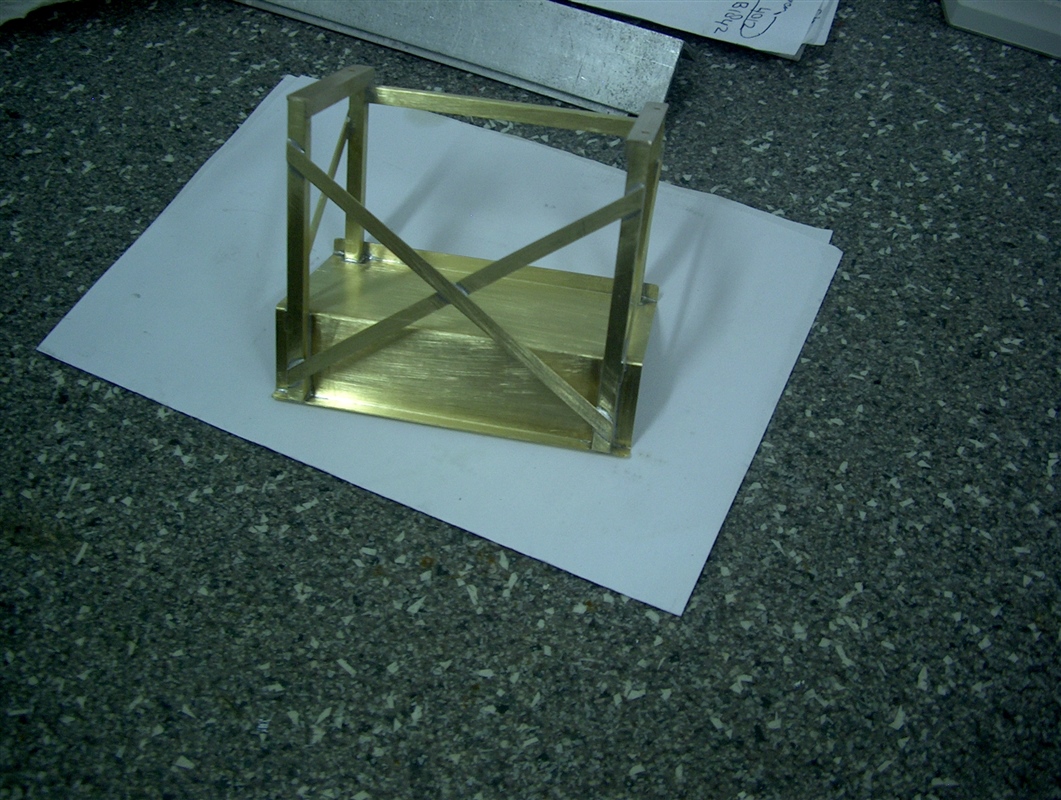

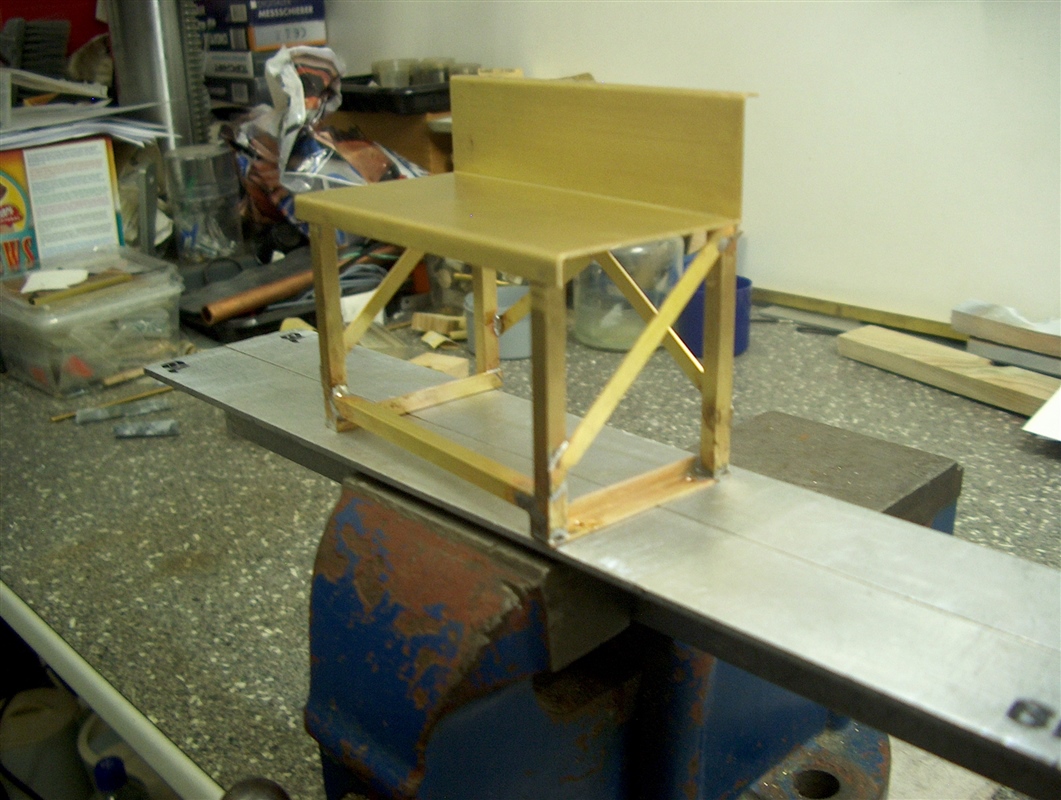

    Het geheel in elkaar gesoldeerd.

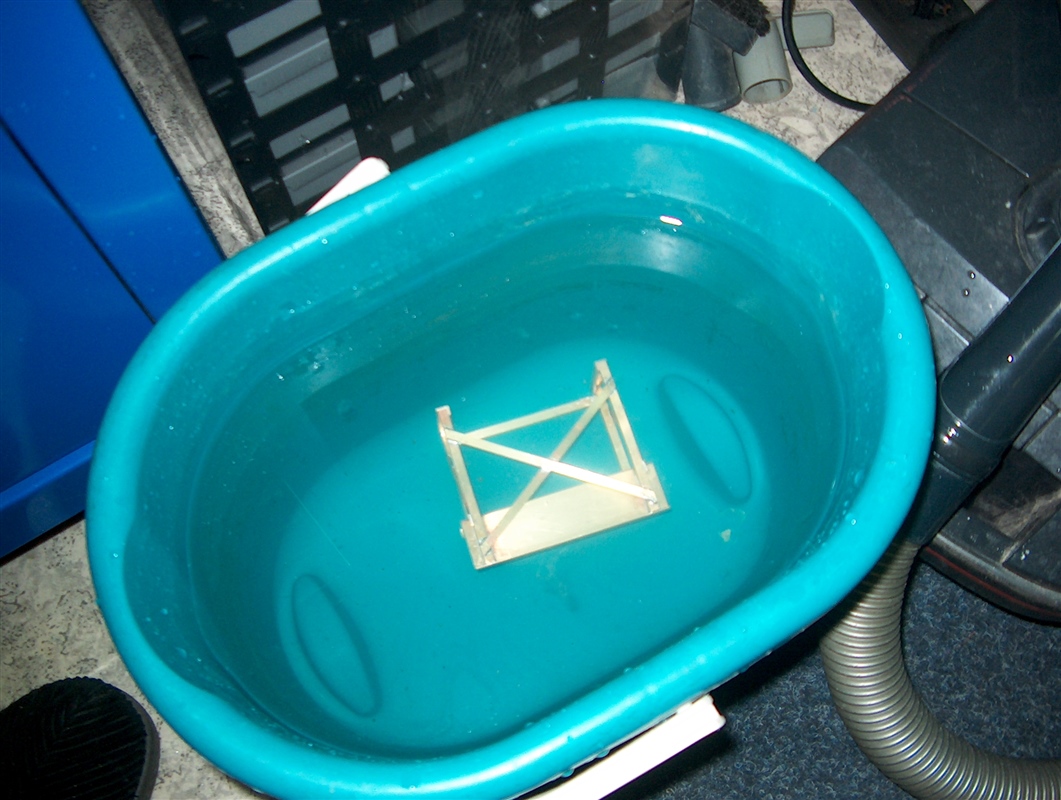

    24 uur in het water laten liggen, om de restanten S 39 los te weken en daarna afboenen met een afwasmiddel, om oxideren tegen te gaan.

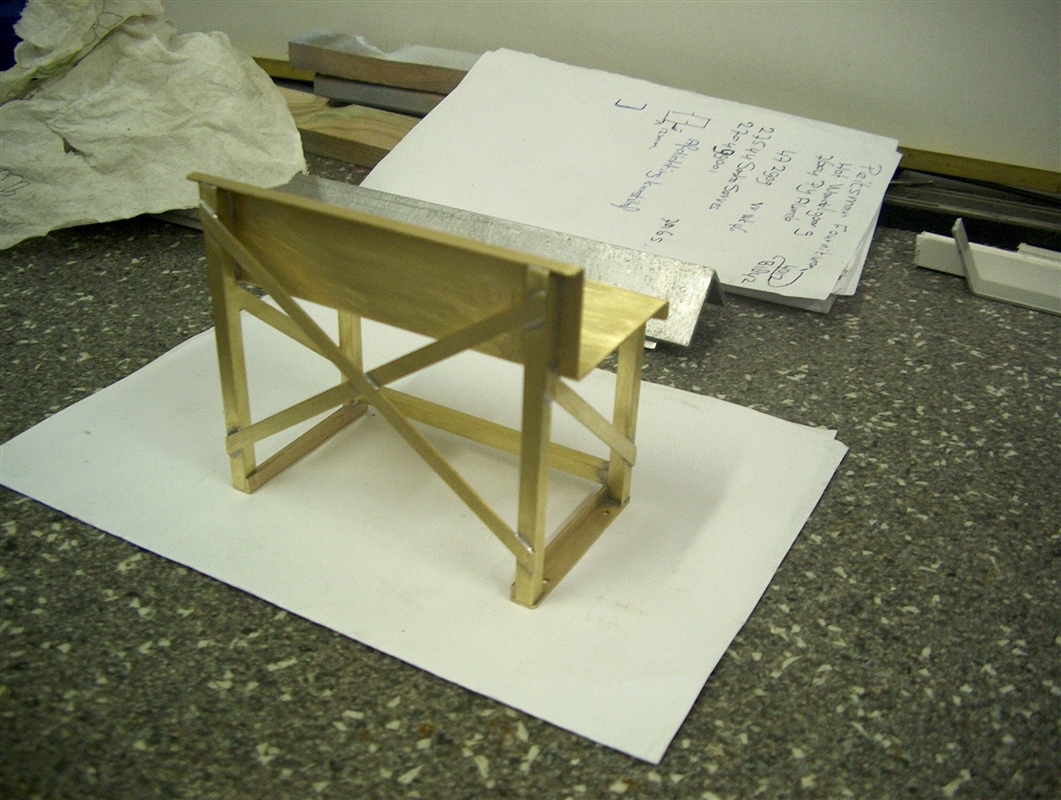

    Daarna de solderingen netjes afgewerkt en het geheel netjes glad geschuurd.



    Klaar voor de verdere bewerkingen.

    Tot zover deze update.
    Wordt vervolgd.

    ozy, modelbouwer, Rakthi en 8 anderen vinden dit leuk.
  8. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    9.125
    Locatie:
    Haren (Ems) Deutschland
    Update : 0041

    Hallo allemaal,

    Verder gegaan met de afbouw van de werkbank.


    Wat wordt dit ?

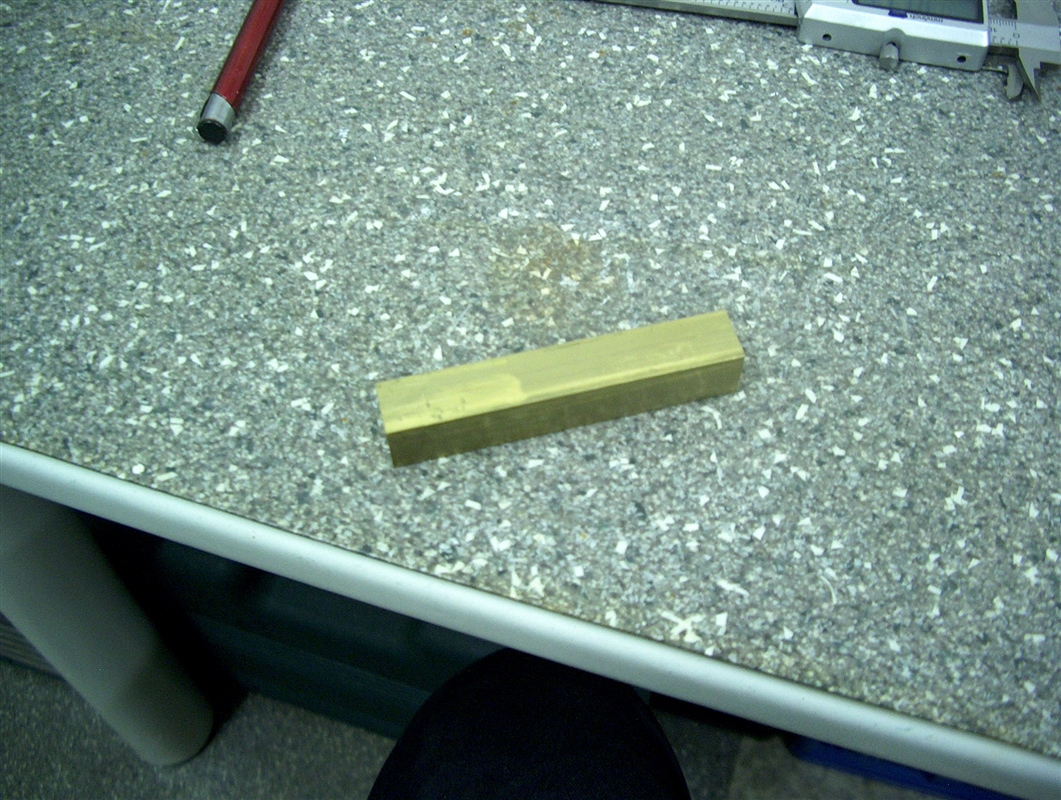

    Dit wordt een echt werkende bankschroef met aambeeld in de schaal 1:1.
    Nagemaakt van mijn eigen bankschroef.

    Helaas zijn de foto's wazig van het maken van de bankschroef, jammer.

    Door de wazige foto's is het freeswerk niet goed zichtbaar.

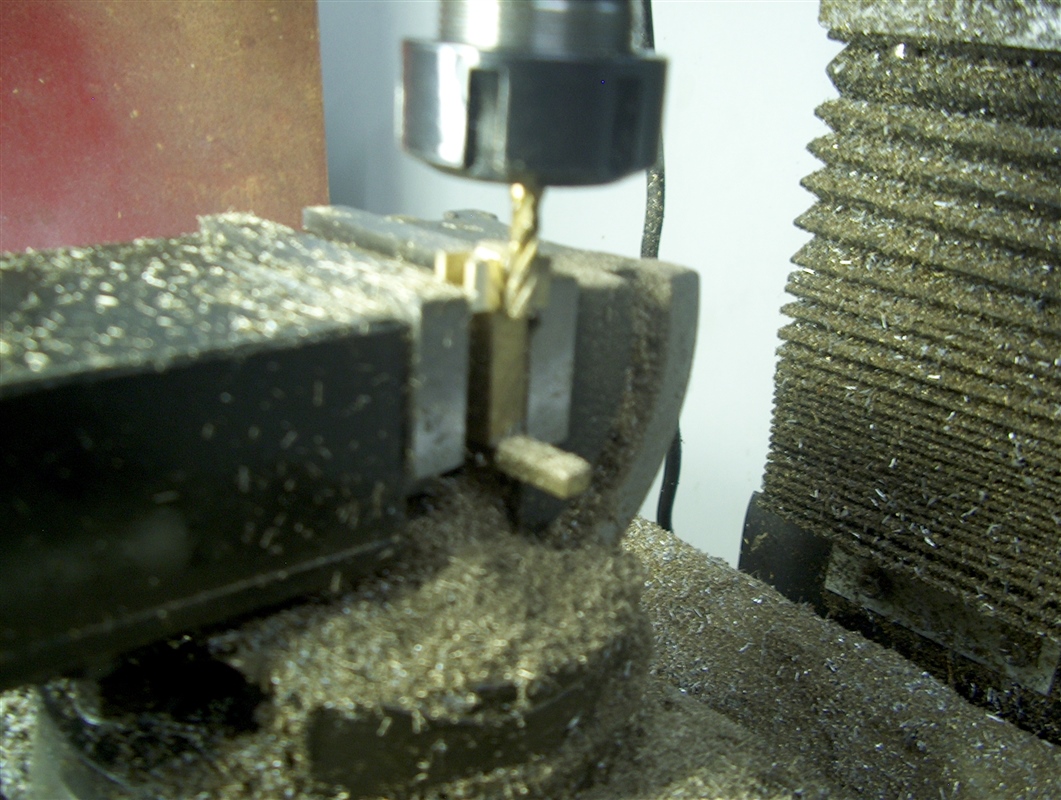

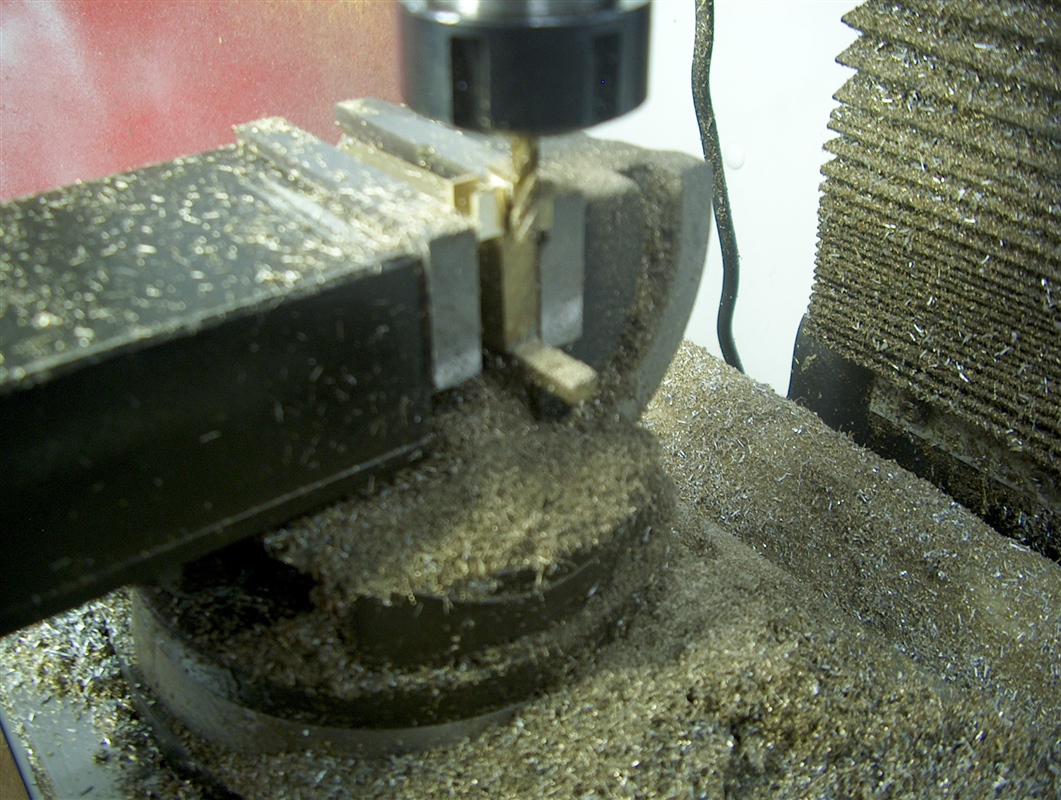

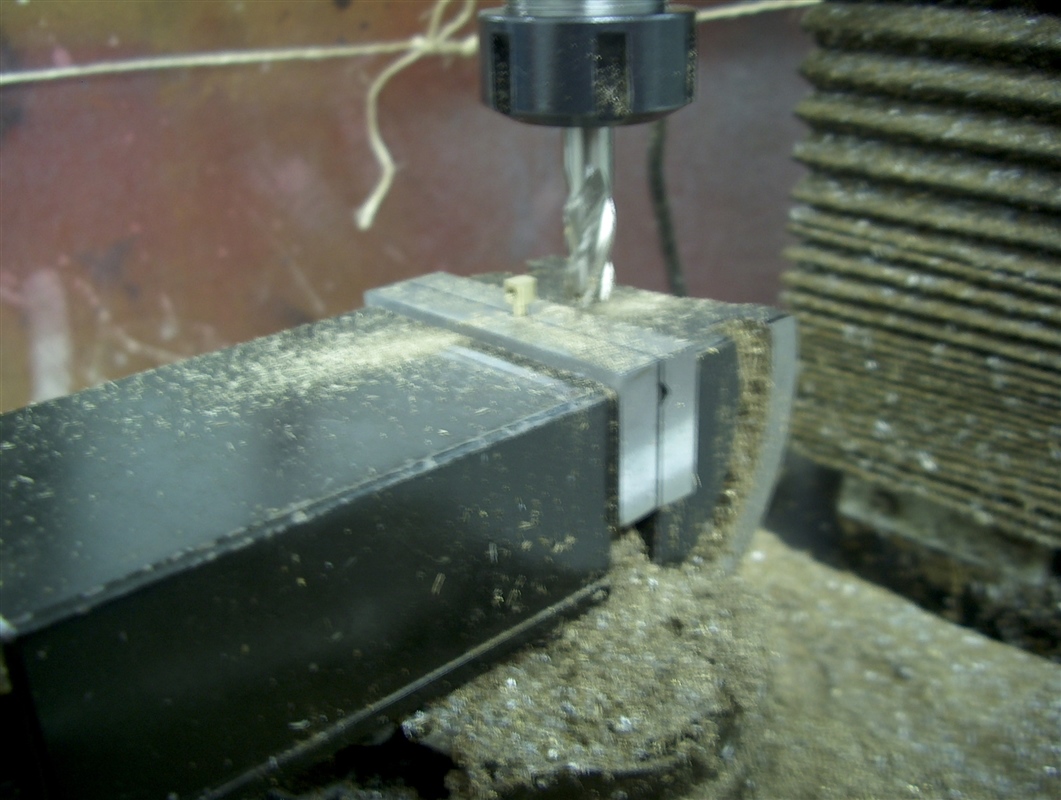

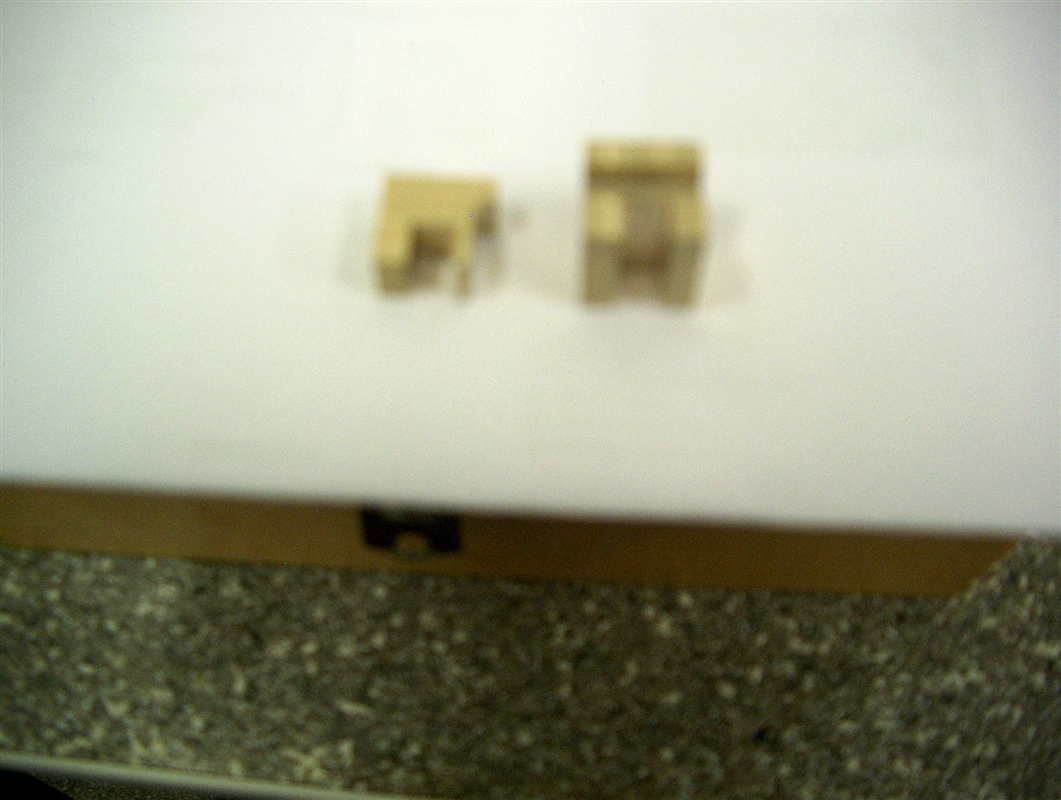

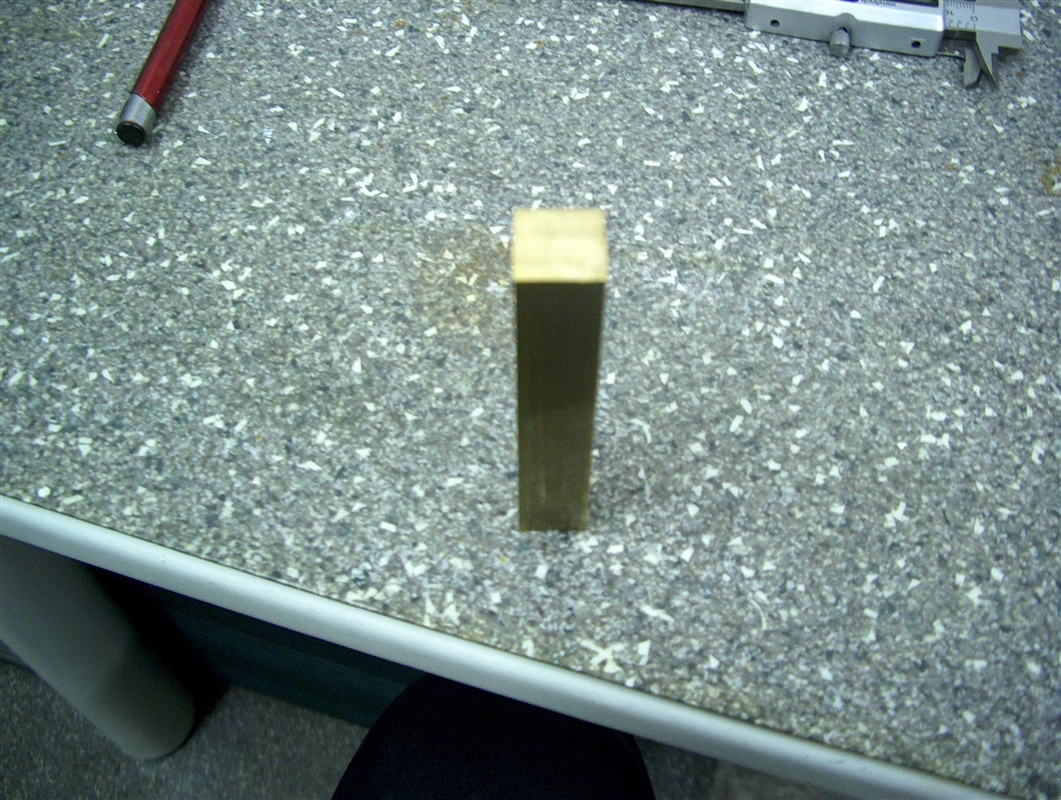

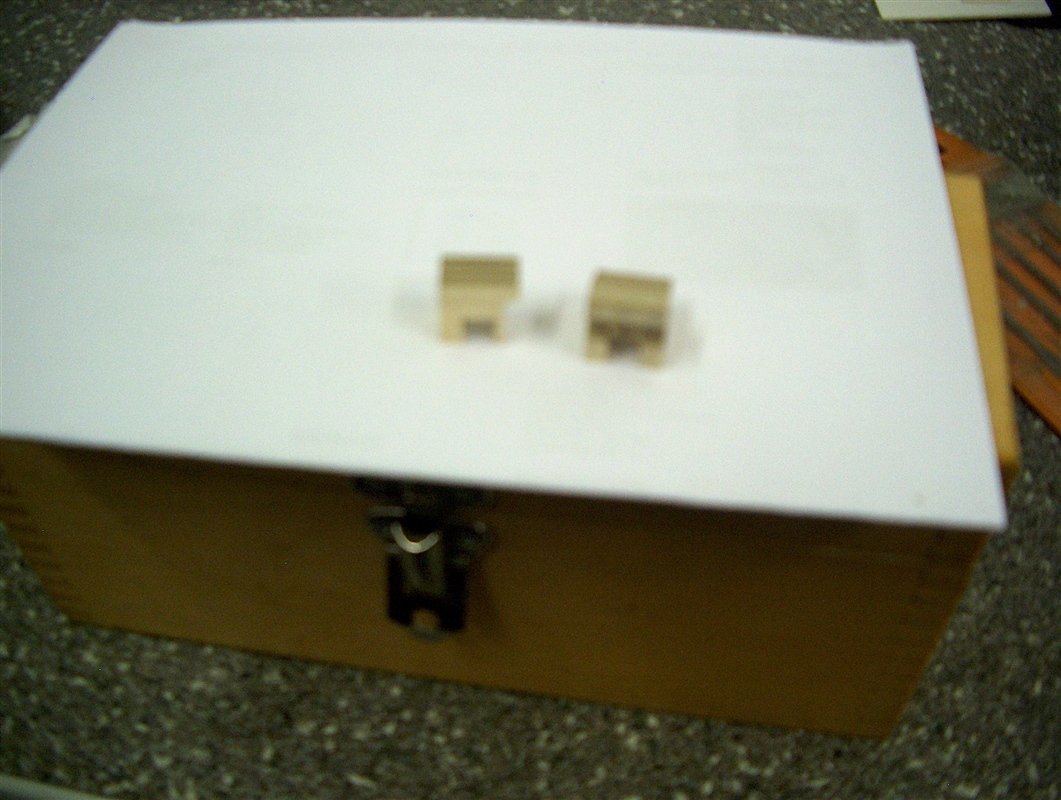

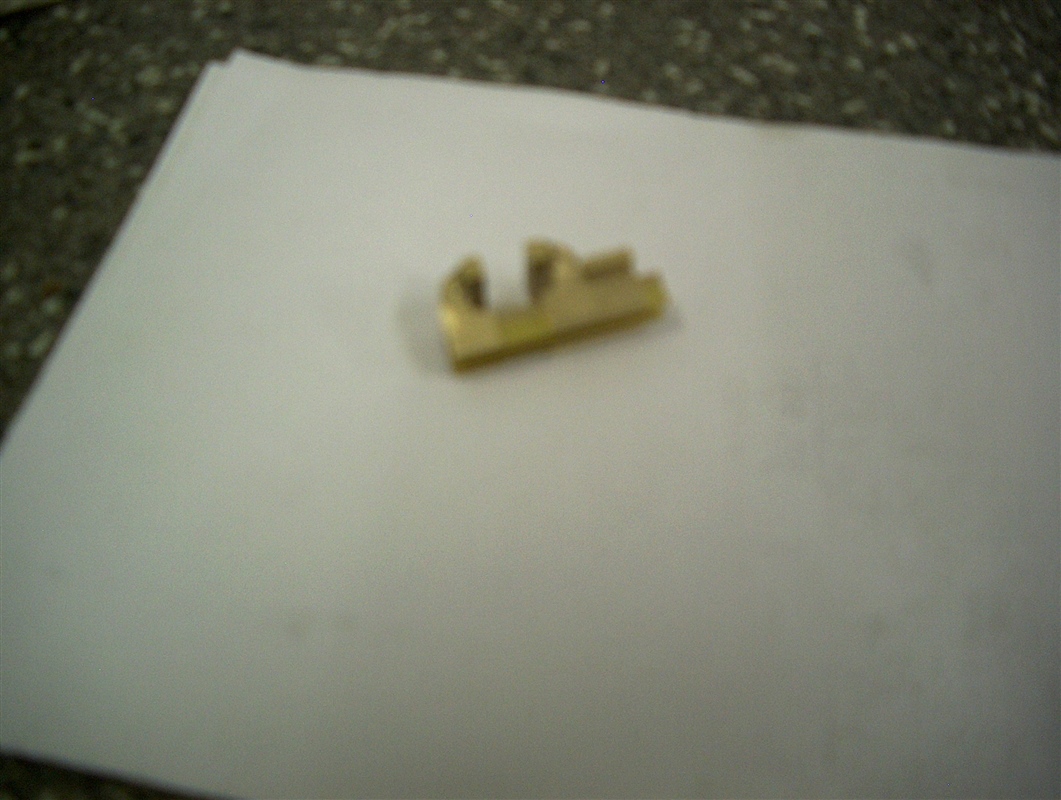

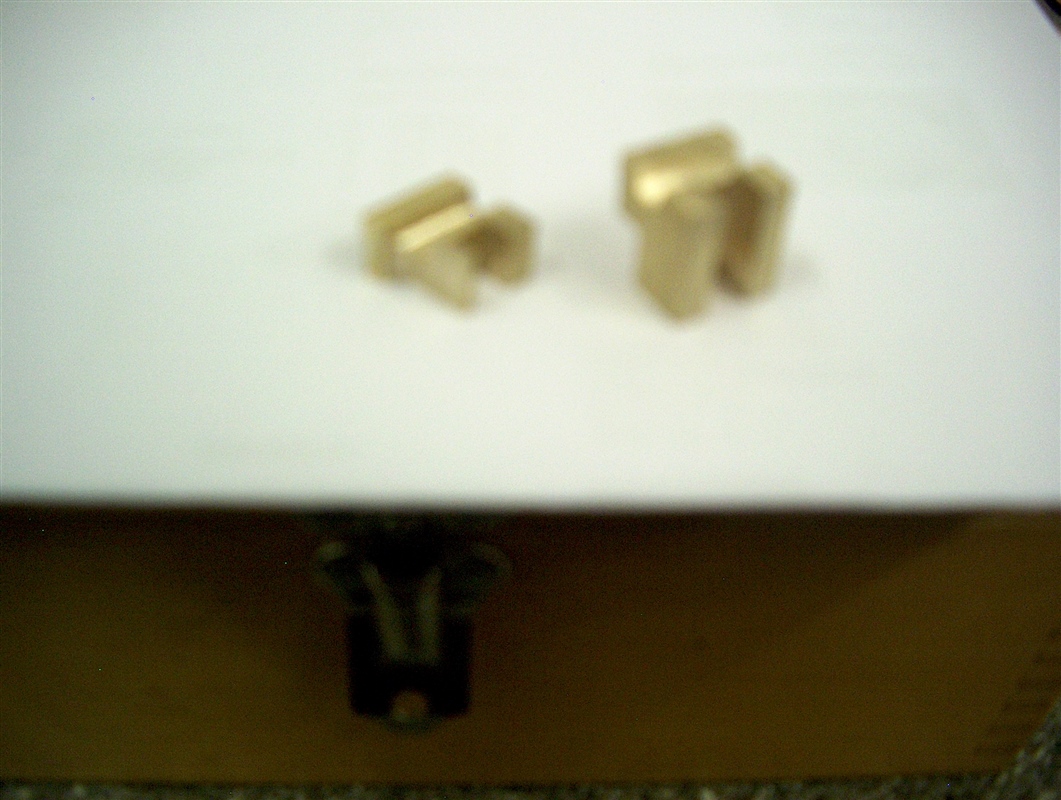

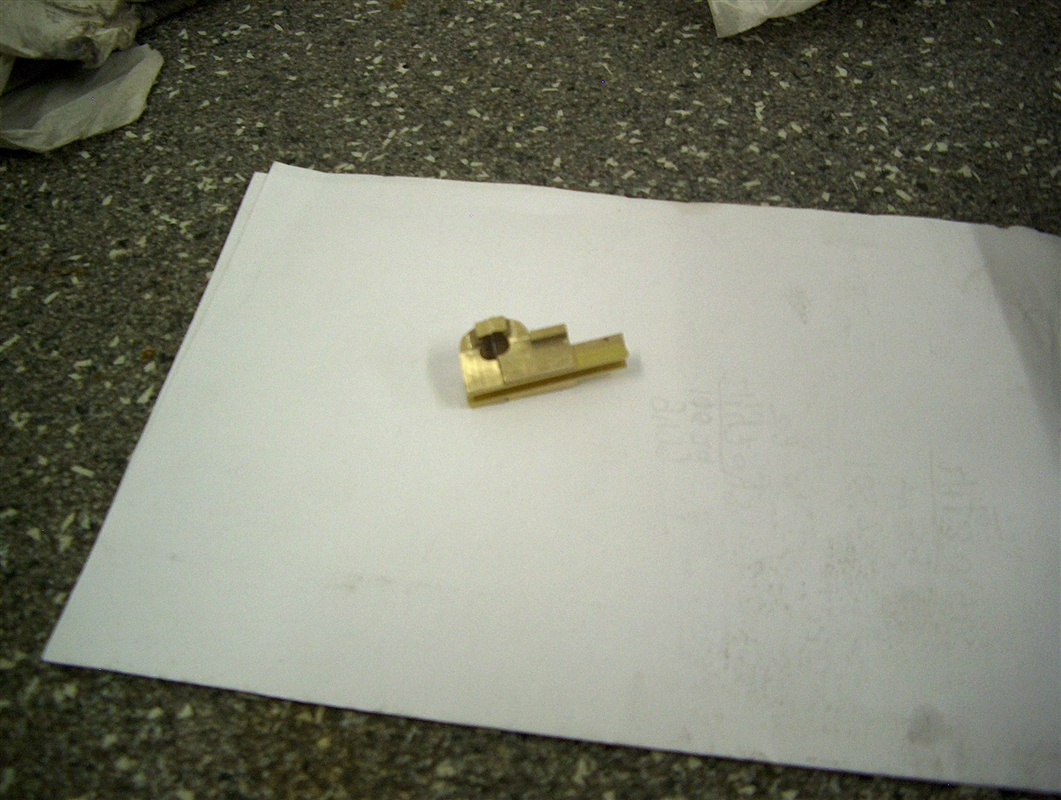

    Het frezen van de bankschroefbekken.


    Het begin is er.
    De contouren van de bankschroef zijn na het frezen zichtbaar, maar nog lang niet klaar.




    Ondanks dat de foto's wazig zijn hoop ik dat het toch zichtbaar is, hoe de bankschroef er uit komt te zien.
    Een beetje dom met het maken van de foto's, niet opgelet of de foto's wel duidelijk waren.

    Tot zover deze update.

    Wordt vervolgd.
    In de volgende update zijn de foto's beter/duidelijker.

    Cnn, Marker, Tjalldeboer en 7 anderen vinden dit leuk.
  9. Leon1965

    Leon1965 Vriend van modelbouwforum.nl

    Lid geworden:
    21 jul 2019
    Berichten:
    750
    Locatie:
    Nieuwegein
    nog even en ik ga er achterstaan om te klussen...veel beter dan mijn werkhoekje:bier::bier::bier:

    VOLVO FH 16 750 vindt dit leuk.
  10. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    9.125
    Locatie:
    Haren (Ems) Deutschland
    Update : 0042

    Hallo allemaal,

    Verder gegaan met de bouw van de bankschroef.

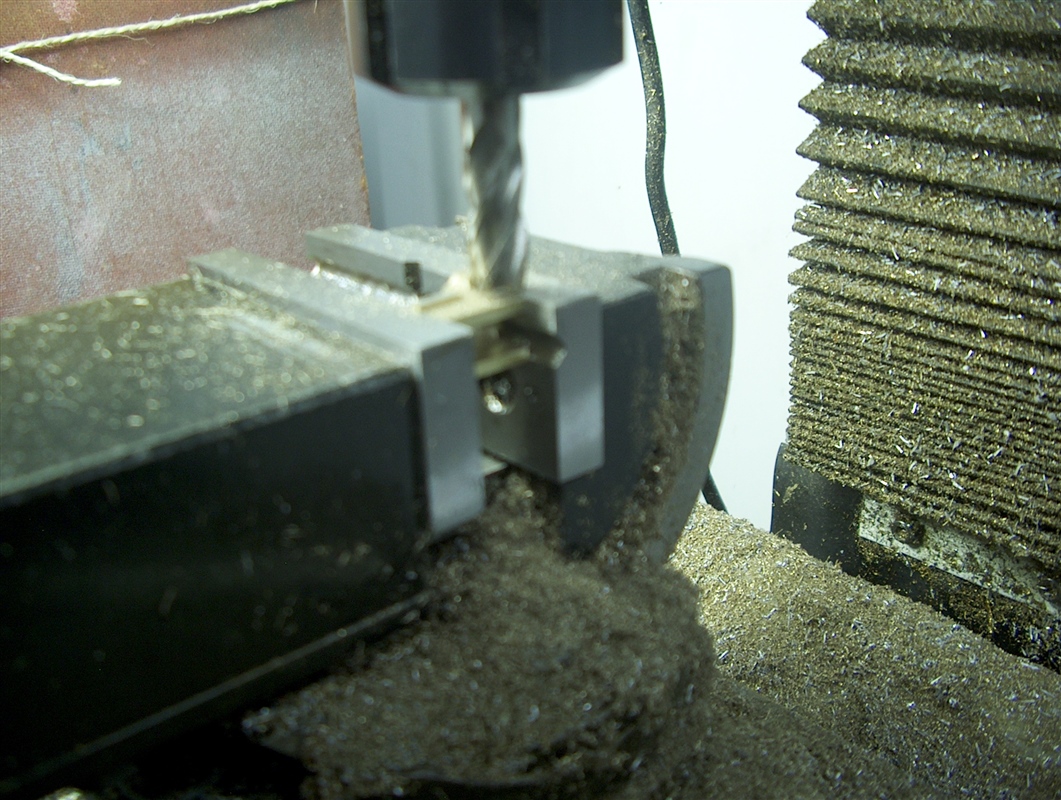

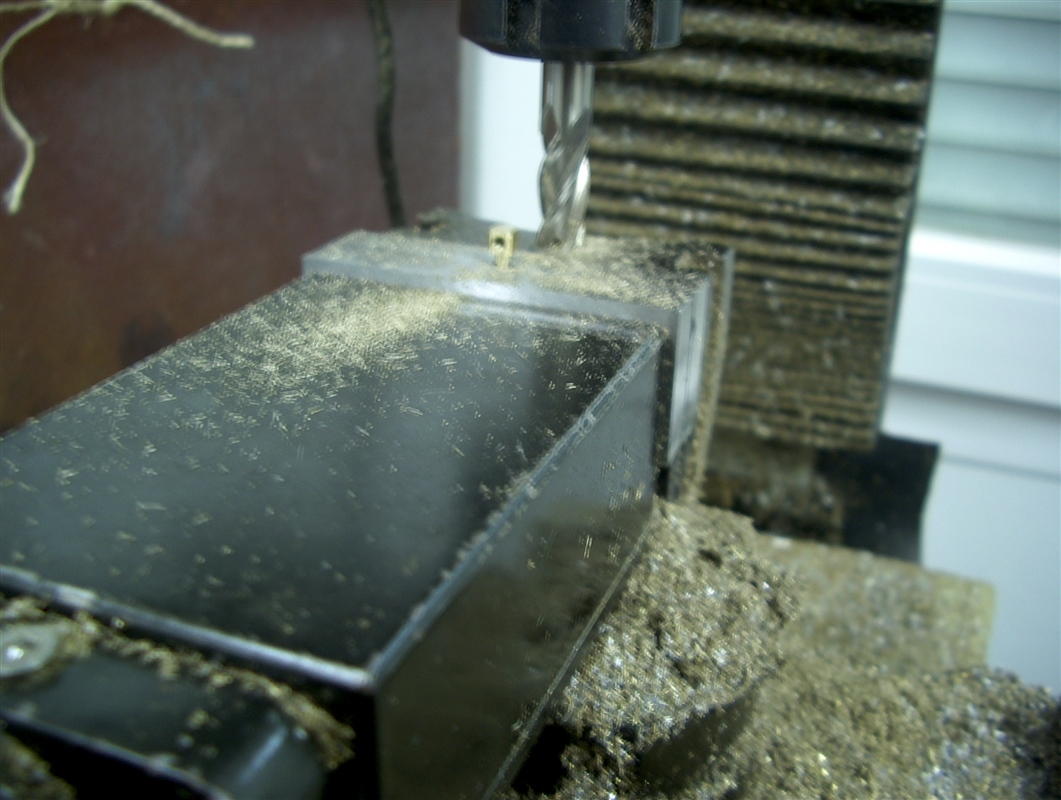

    Begonnen details frezen in de bankschroef. HPIM9224.jpg

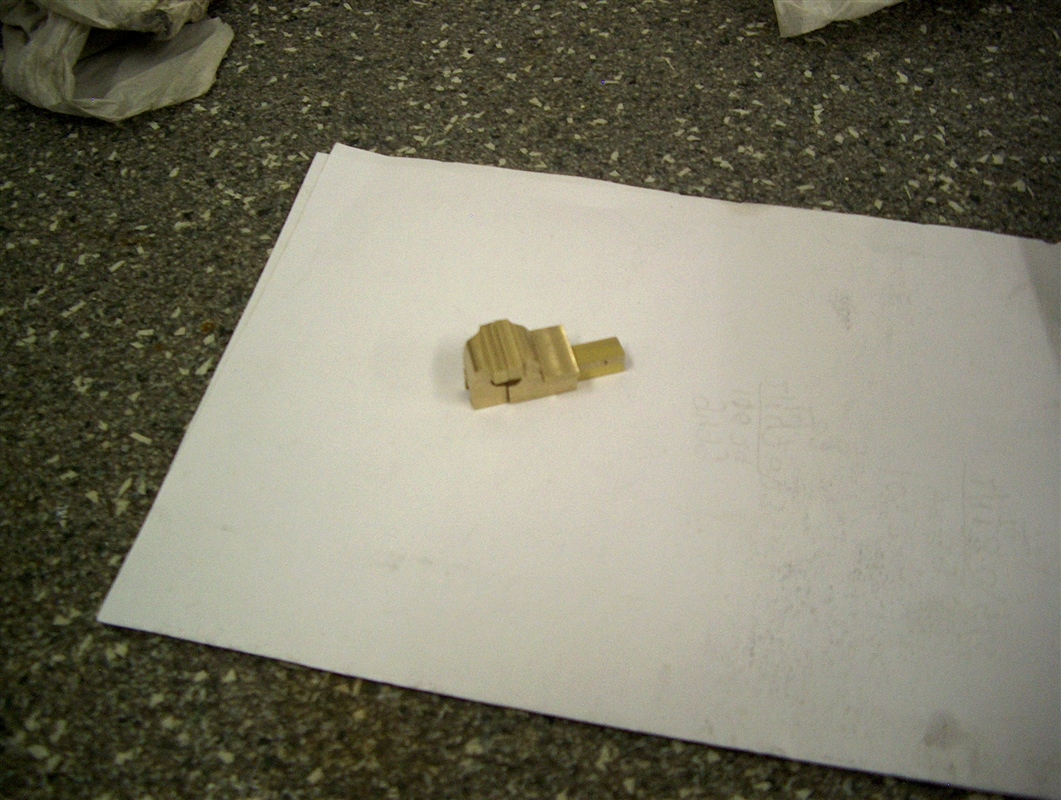

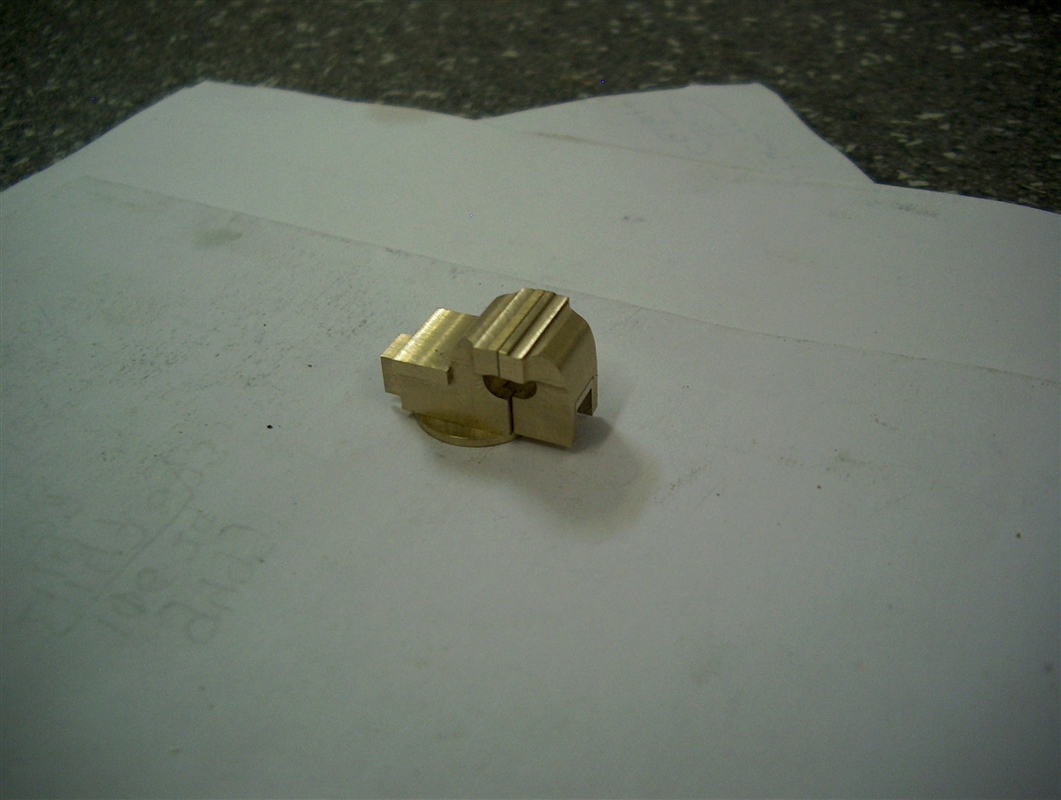

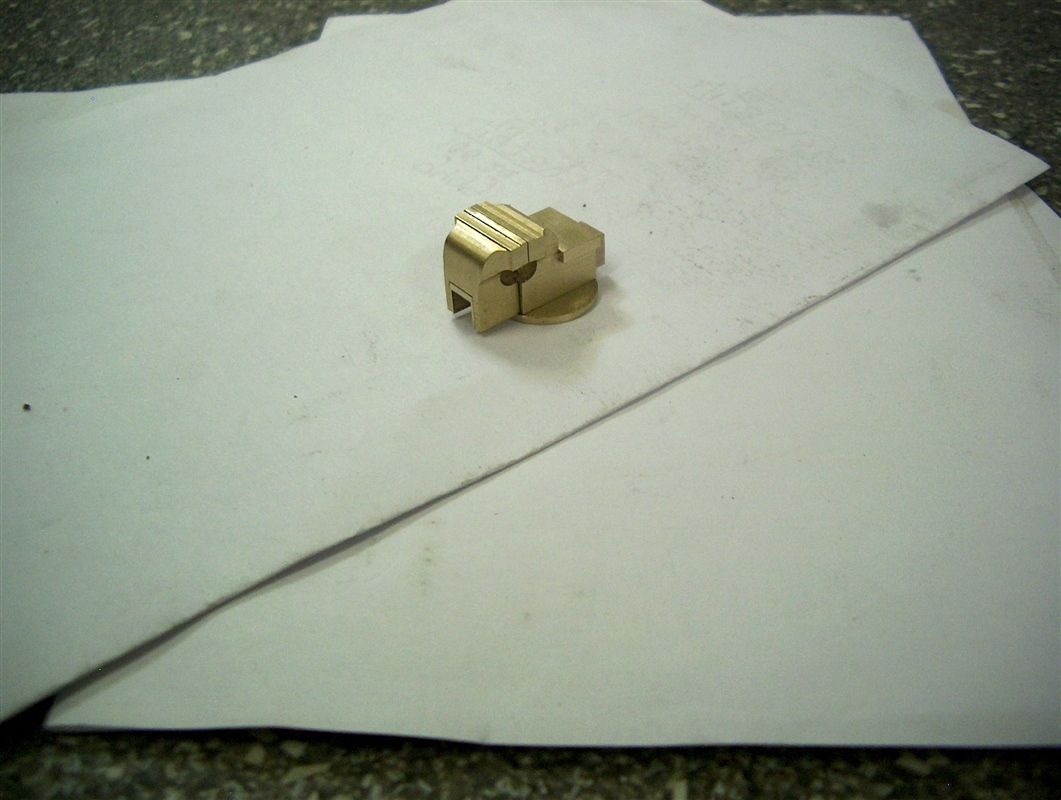

    Na enige uren frezen ziet de bankschroef er nu uit, maar nog lang niet klaar.



    Tja, er moet ook nog een draadspindel ingebouwd worden, want de bankschroef moet wel open en dicht gedraaid kunnen worden.

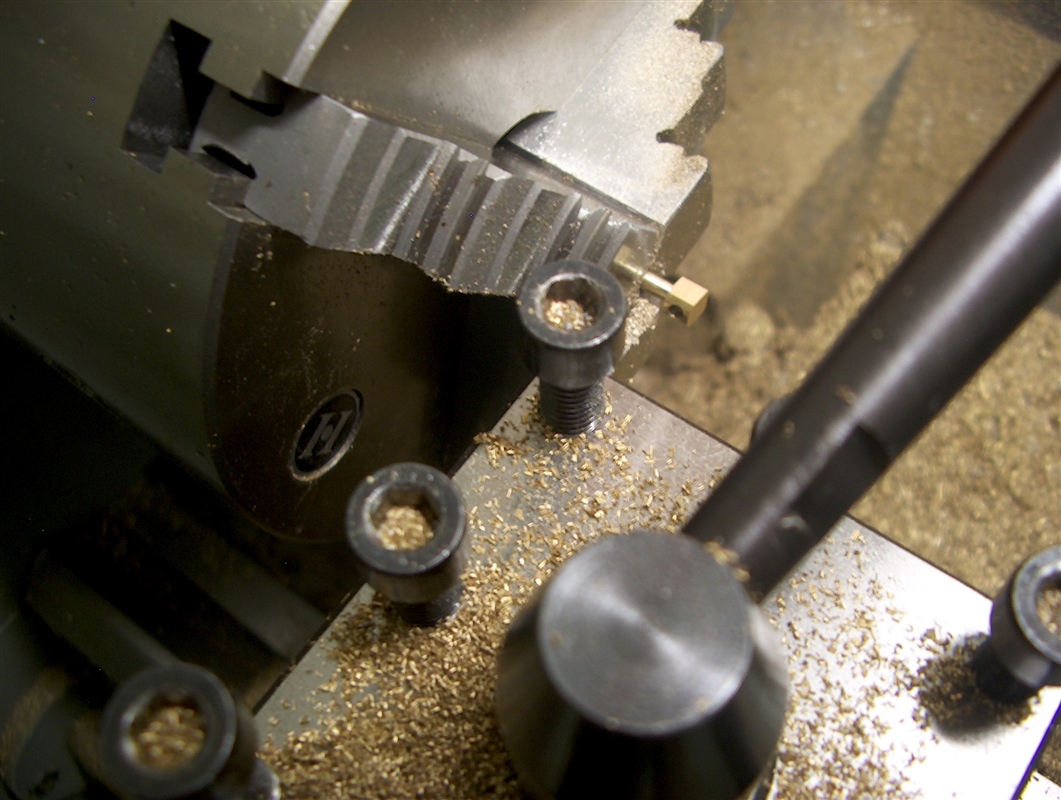

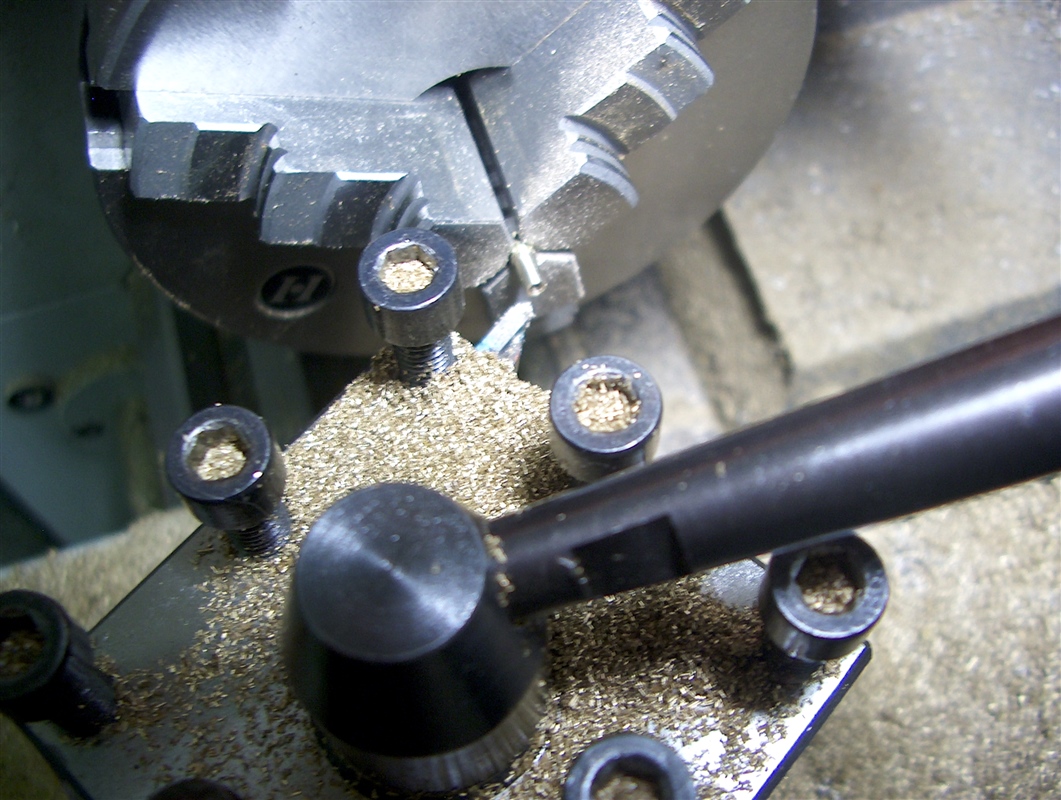

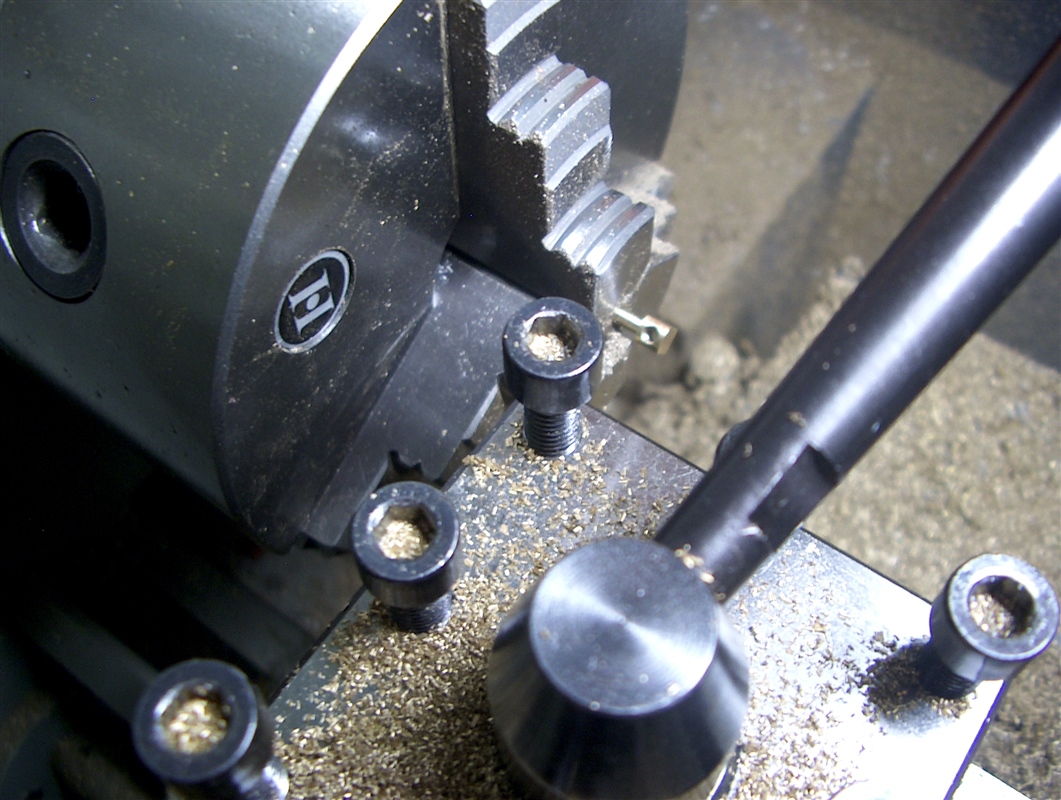

    De schroefspindel gedraaid op de draaibank en voorzien van M 4 schroefdraad.


    De voorkant van de schroefspindel-as afgedraaid.
    In het gat komt de beweegbare/verschuifbare stang om de bankschroef open en dicht te draaien.


    De voorkant van de schroefspindel-as op lengte en vlak afgefreesd.




    Tot zover deze update.

    Wordt vervolgd.

    Marker, sandertrucker, Tjalldeboer en 9 anderen vinden dit leuk.
  11. Leon1965

    Leon1965 Vriend van modelbouwforum.nl

    Lid geworden:
    21 jul 2019
    Berichten:
    750
    Locatie:
    Nieuwegein
    :kwijl::kwijl::kwijl: wat een detailwerk......misschien zal ik een dweil en emmer onder mn toetsenbord zetten.....

  12. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    9.125
    Locatie:
    Haren (Ems) Deutschland
    Hallo Leon,

    Heb je hier last van ?
    SMILEY KWIJLEN  2.jpg

    raoul00123 vindt dit leuk.
  13. marcelinets

    marcelinets

    Lid geworden:
    25 aug 2012
    Berichten:
    2.077
    Locatie:
    Rotterdam
    Mooie werkbank en bankschroef Pieter echt klasse modelbouw. Heb zo,n bankschroef van der bruder.de maar minder mooi dan de jouwe.

  14. luchard

    luchard

    Lid geworden:
    8 jan 2015
    Berichten:
    665
    Locatie:
    dronten
    Zo'n bankschroef is een erg leuk detail Pieter. :thumbsup::thumbsup:

    VOLVO FH 16 750 vindt dit leuk.
  15. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    9.125
    Locatie:
    Haren (Ems) Deutschland
    Alle "Leuk" aanklikkers bedankt.
    BEDANKT DUIM OPHOOG 2.jpg

    Leon,
    Bedankt voor het compliment.

    Marceline,
    Bedankt voor het compliment.

    Luchard,
    Bedankt voor het compliment.
    Smiley  2 Dikke duimen - kopie.jpg

    Charlotte,
    Bedankt voor je compliment.
    BEDANKT DUIM OPHOOG 2.jpg

  16. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    918
    Locatie:
    Nijmegen
    Hallo Pieter,
    Prachtig weer ! :thumbsup::thumbsup::thumbsup::thumbsup::thumbsup:
    Niet alleen de modellen tot in detail, maar ook alles er omheen, super gewoon ! :wave

    Groetjes, Charlotte:bye:

  17. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    9.125
    Locatie:
    Haren (Ems) Deutschland
    Update : 0043

    Hallo allemaal,

    Verder gegaan met de bouw van de bankschroef.

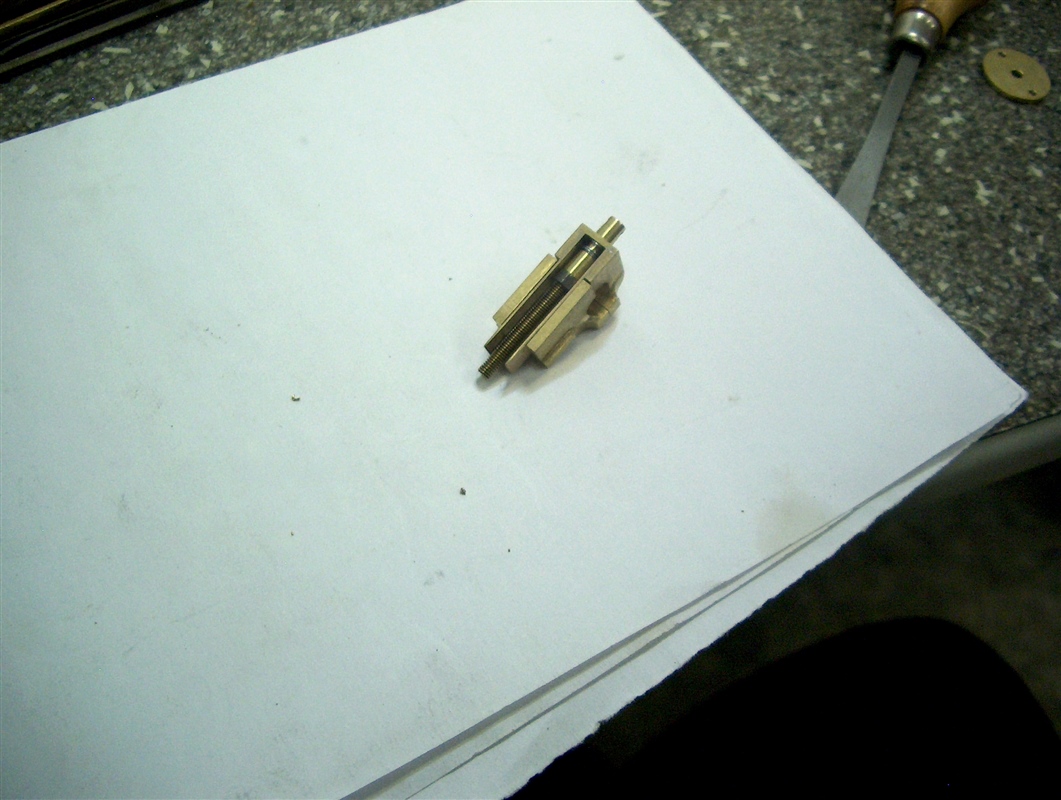

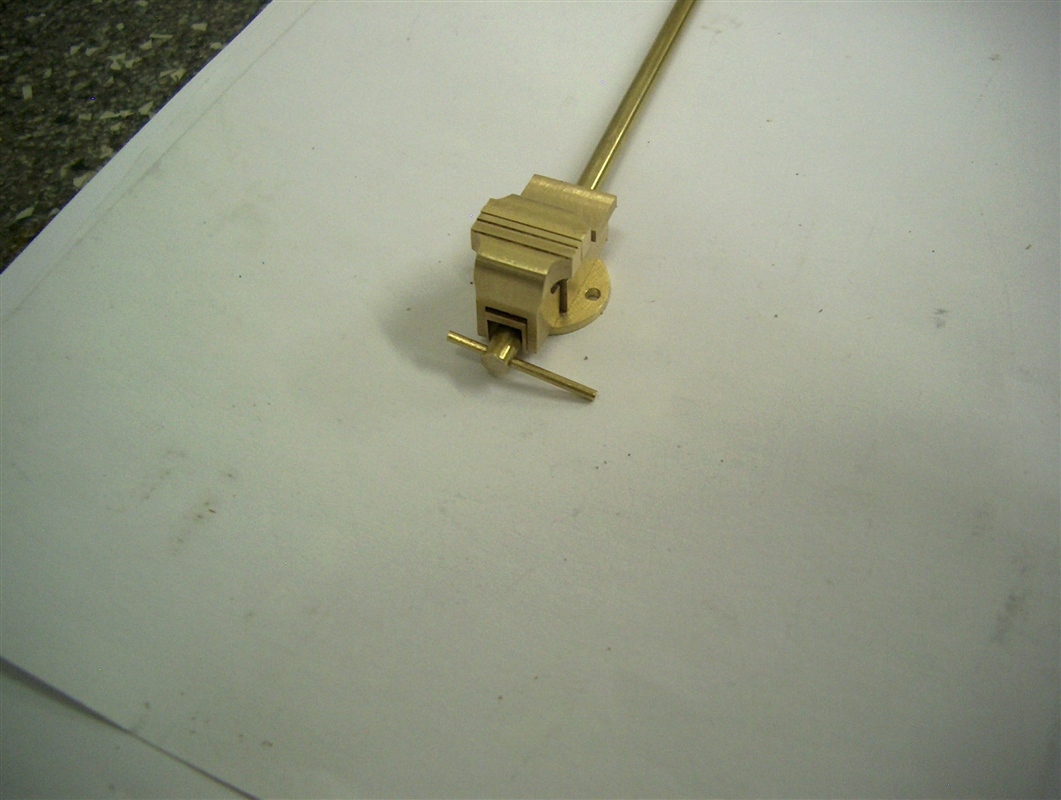

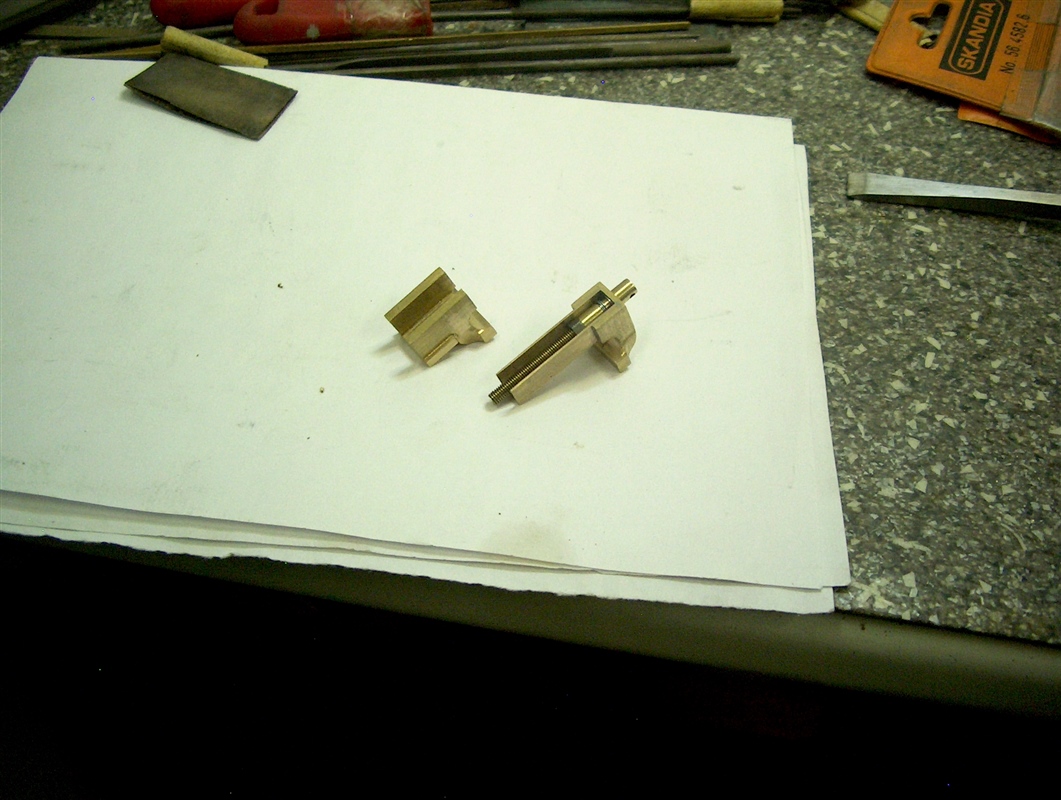

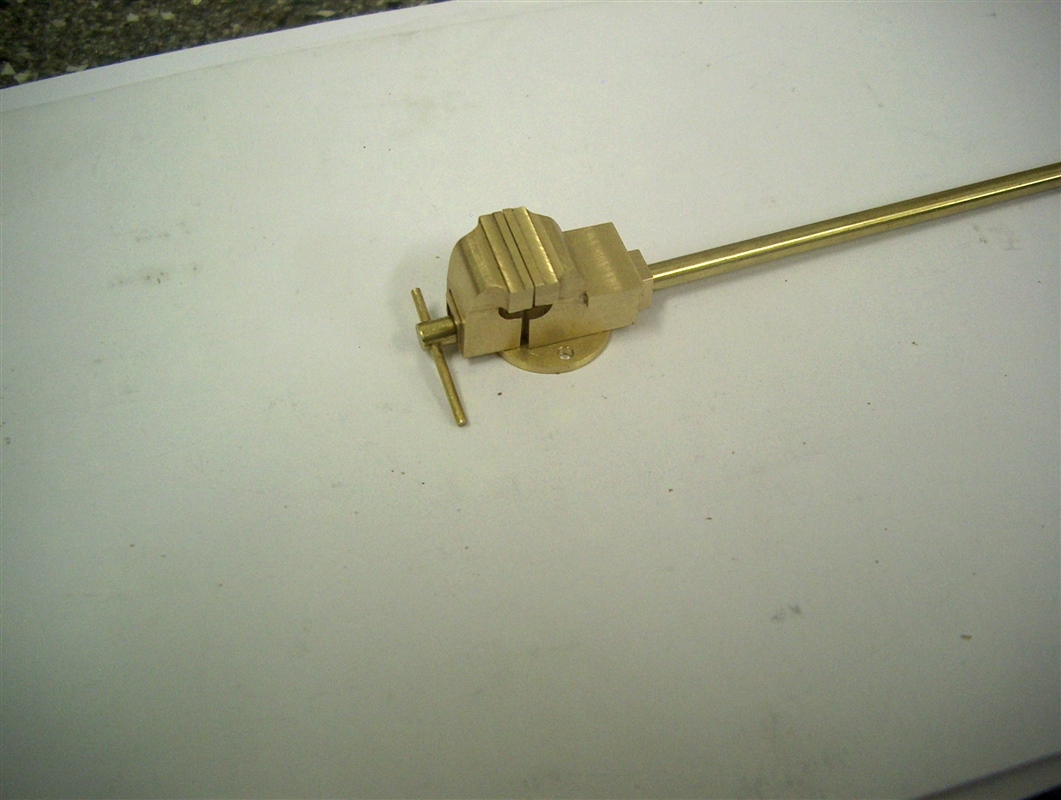

    Even het geheel gepast voordat het geheel in elkaar wordt gesoldeerd.
    Ook even beweegbare stang gemonteerd om de de bankschroef open en dicht te draaien.

    Het begint al aardig op een echte bankschroef te lijken.

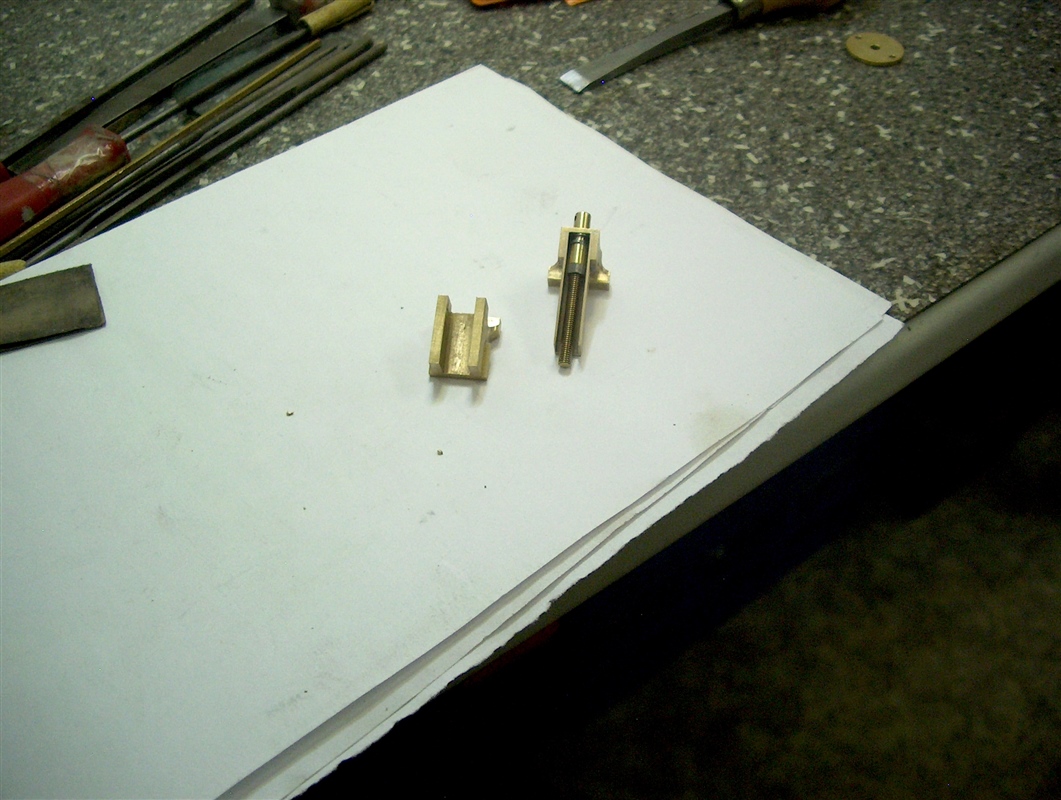

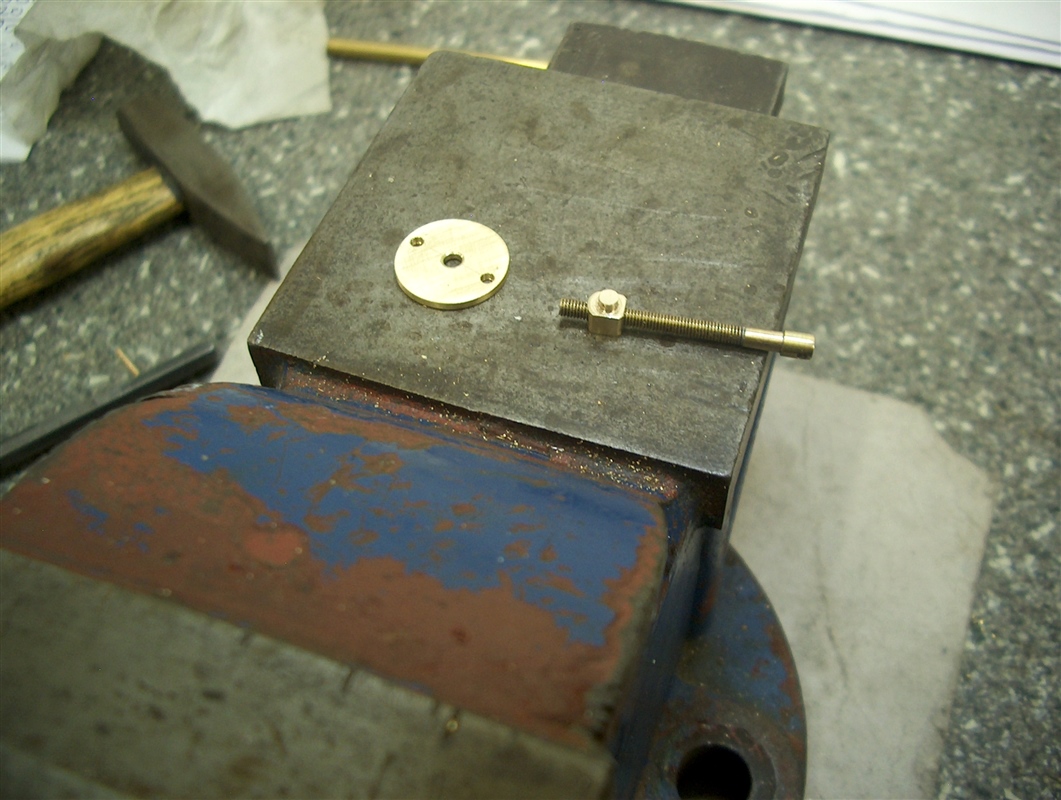

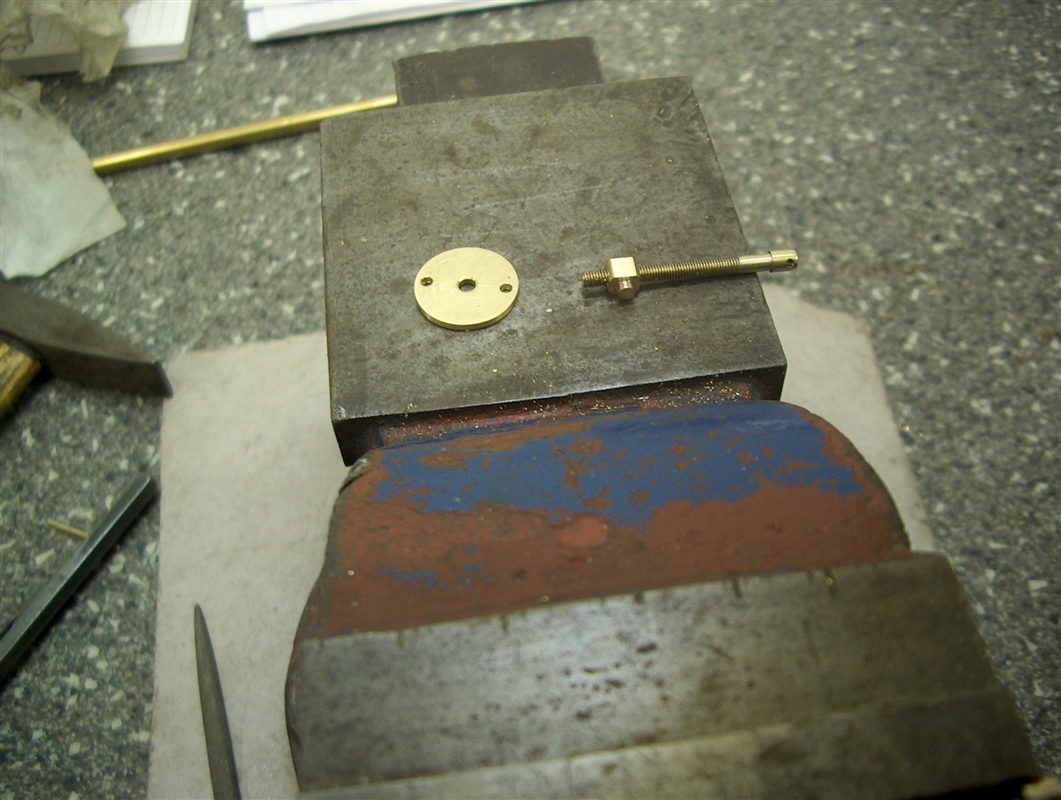

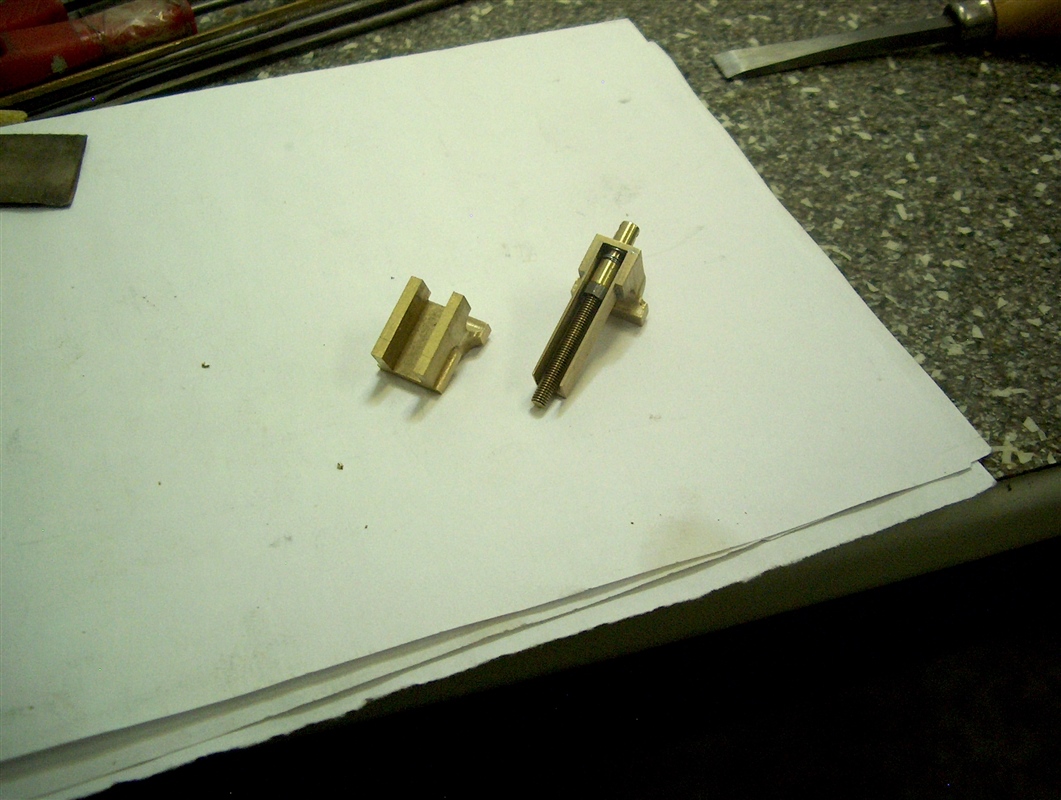

    De schroefspindel met M 4 schroefdraad met de zelfgemaakte bronzen M 4 moer en de onderplaat van het vaste gedeelte van de bankschroef, waarop de bronzen M 4 moer gemonteerd/gesoldeerd wordt.

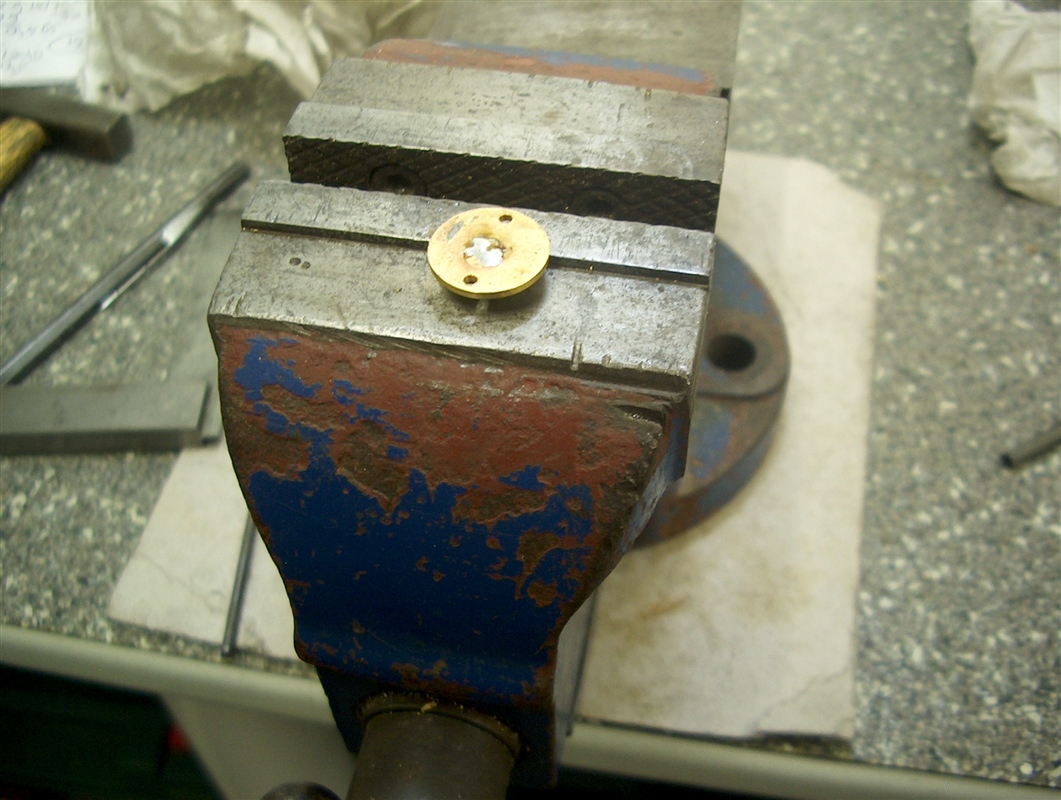

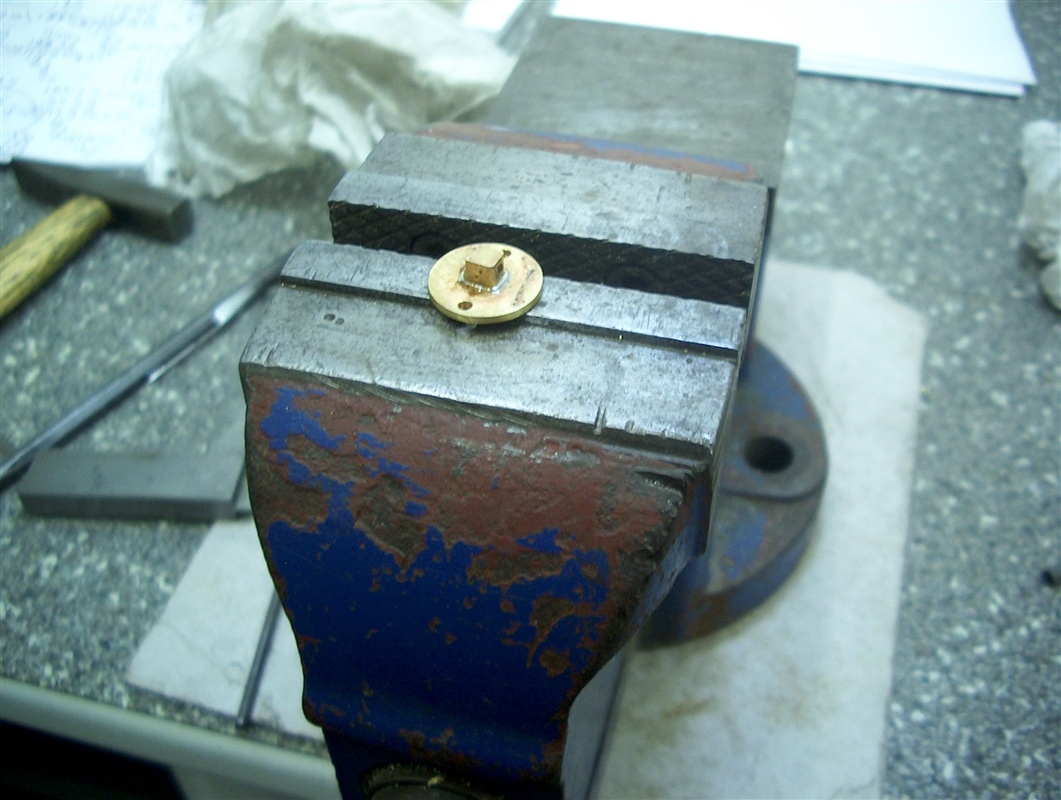

    De bronzen M 4 moer vast gesoldeerd op/aan de onderplaat.

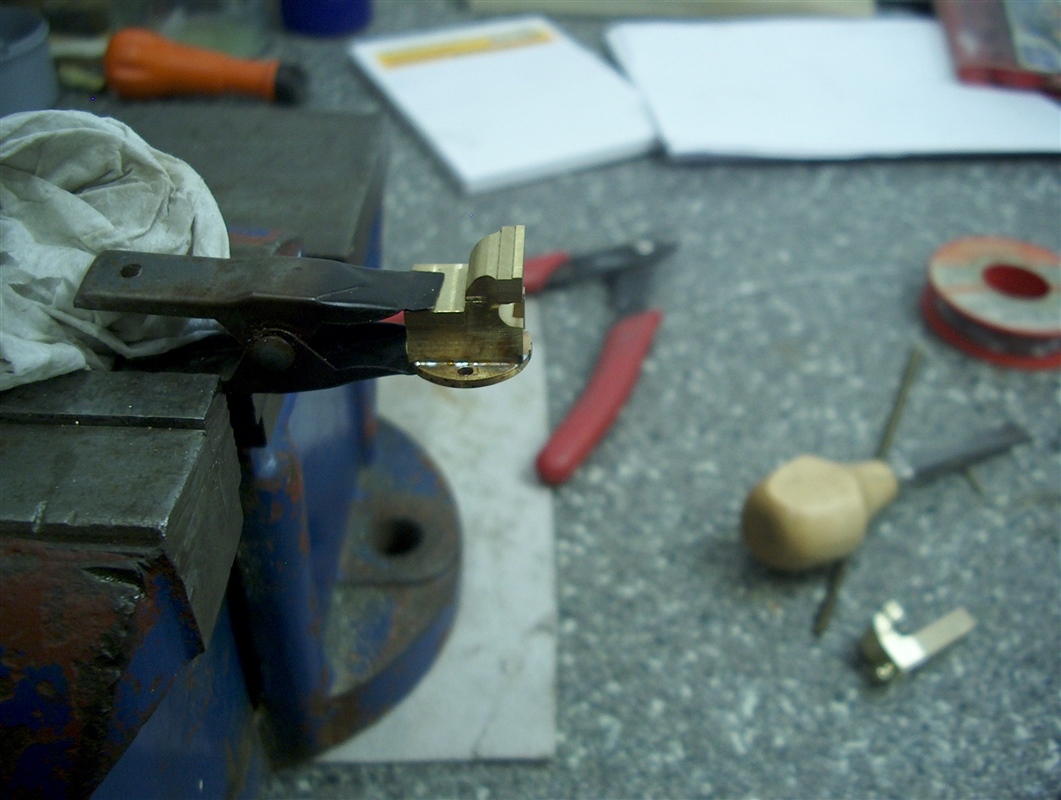

    De onderplaat gemonteerd en vast gesoldeerd op het vaste gedeelte van de bankschroef.



    Tot zover deze update.

    Wordt vervolgd.

    Marker, Rakthi, sandertrucker en 7 anderen vinden dit leuk.
  18. Leon1965

    Leon1965 Vriend van modelbouwforum.nl

    Lid geworden:
    21 jul 2019
    Berichten:
    750
    Locatie:
    Nieuwegein
    en ook nog eens werkend....ik word er stil van

    VOLVO FH 16 750 vindt dit leuk.
  19. marcelinets

    marcelinets

    Lid geworden:
    25 aug 2012
    Berichten:
    2.077
    Locatie:
    Rotterdam
    Helemaal met Leon eens, je weet ons steeds lekker te maken met messing modelbouw met grote K van klasse Pieter. Zo,n eentje wil ik ook wel :worship::worship::worship: Je laat ons veel moois zien.

    VOLVO FH 16 750 vindt dit leuk.
  20. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    9.125
    Locatie:
    Haren (Ems) Deutschland
    Update : 0044


    Hallo allemaal,

    Verder gegaan met de bouw van de bankschroef.


    Weer veel foto's gemaakt.

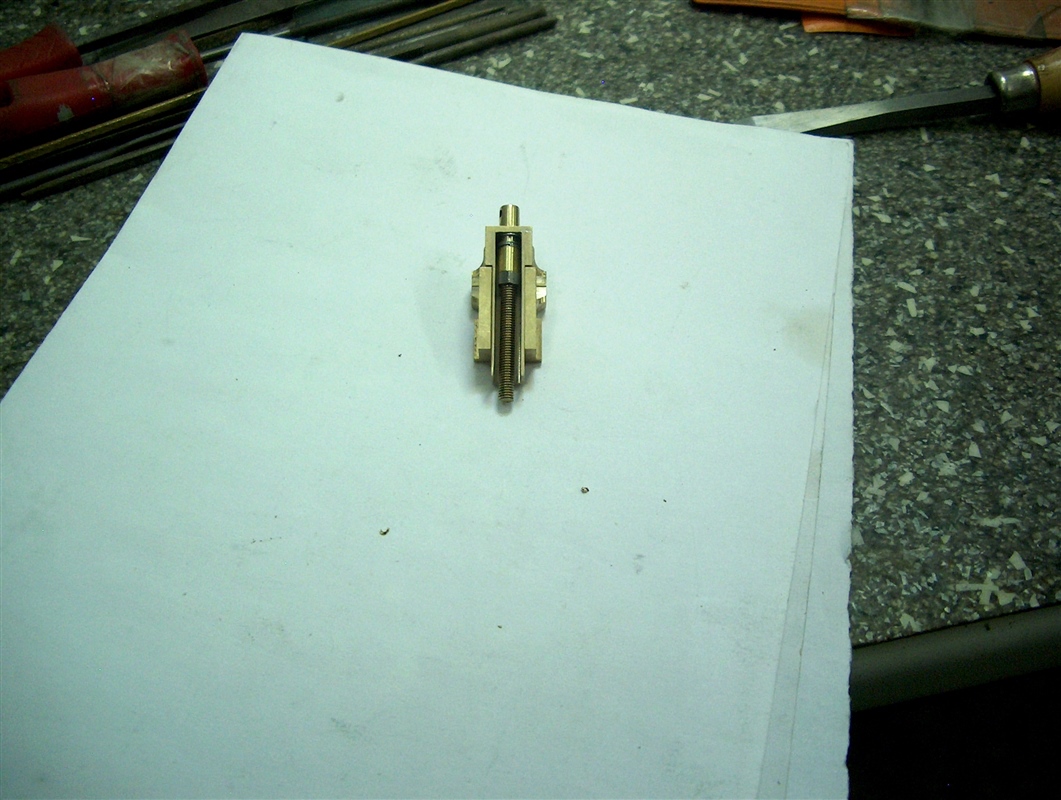

    De schroefspindel gemonteerd in de losse bek van de bankschroef, de schroefspindel moet nog wel op lengte gemaakt worden.
    Compleet met drukveer, zoals ook bij de echte 1:1 bankschroef.

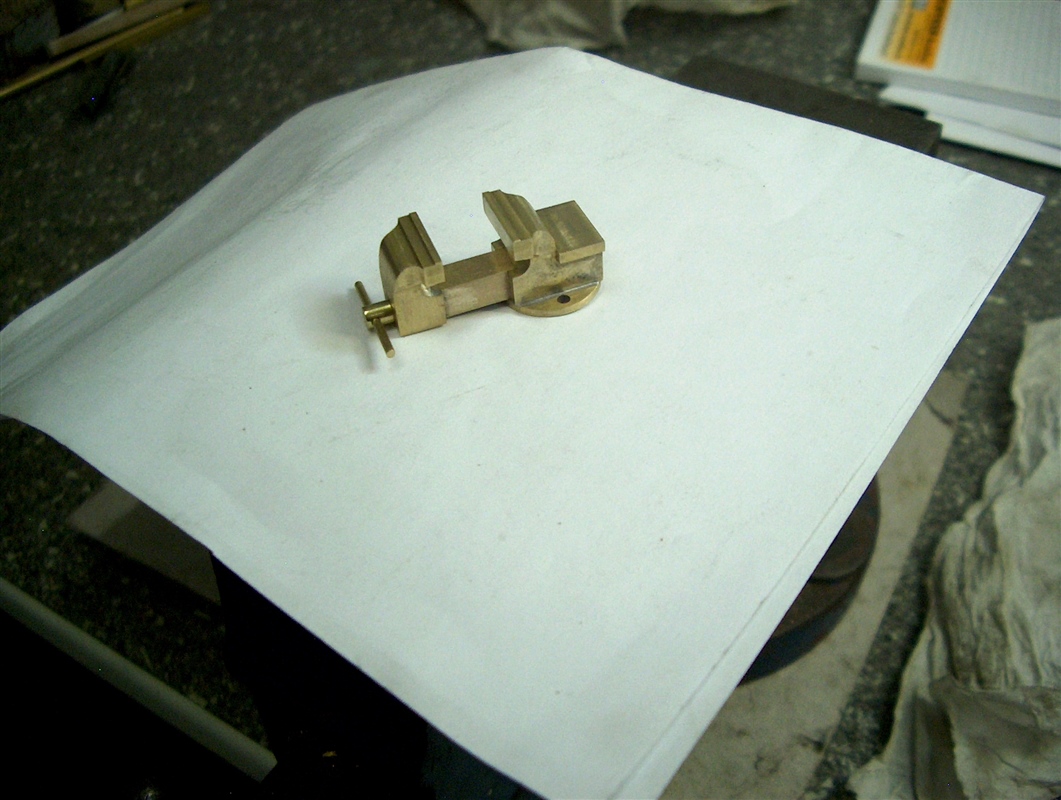

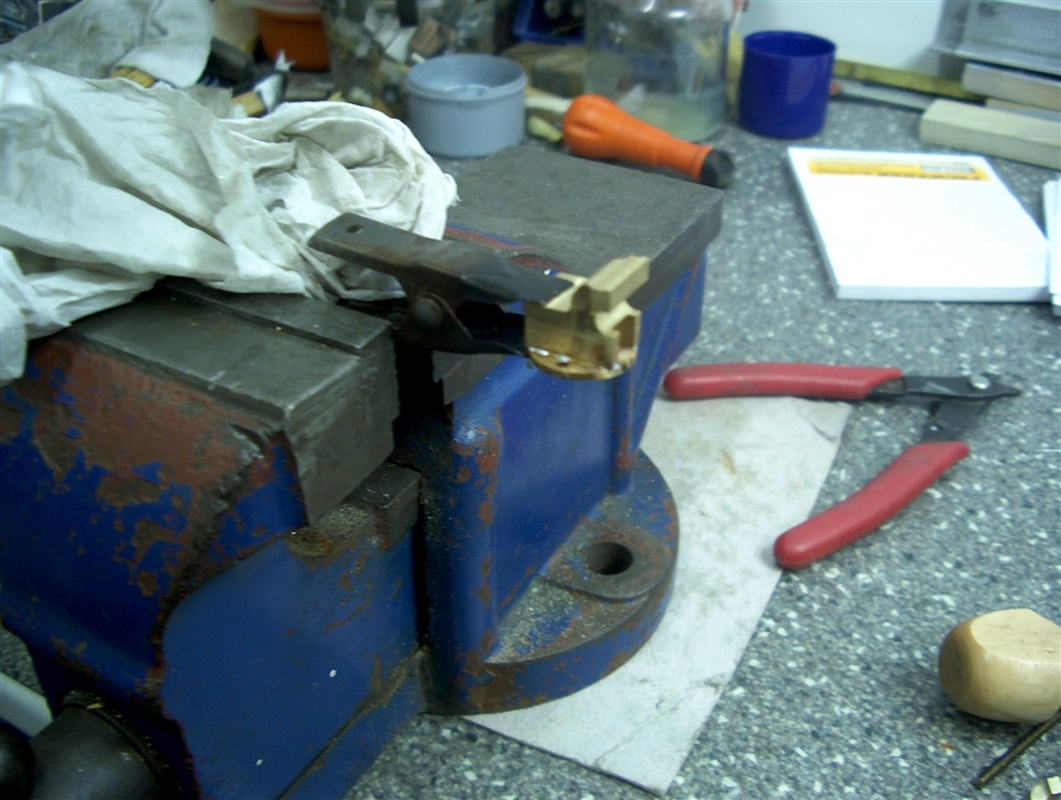

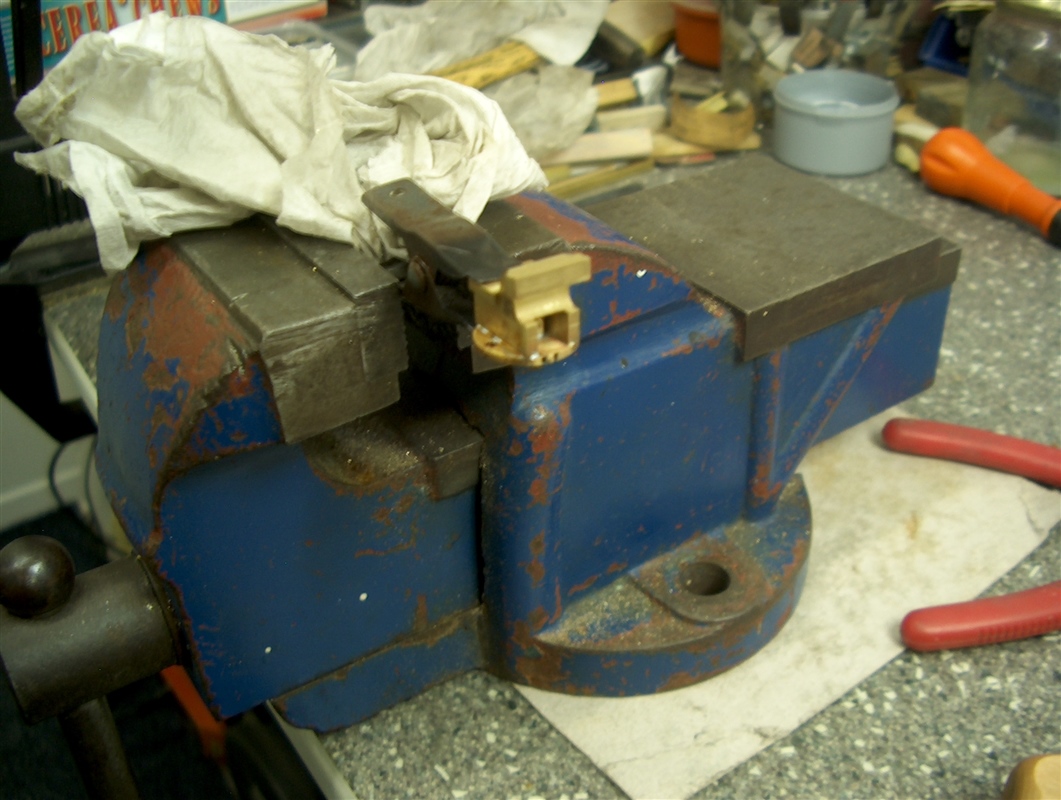

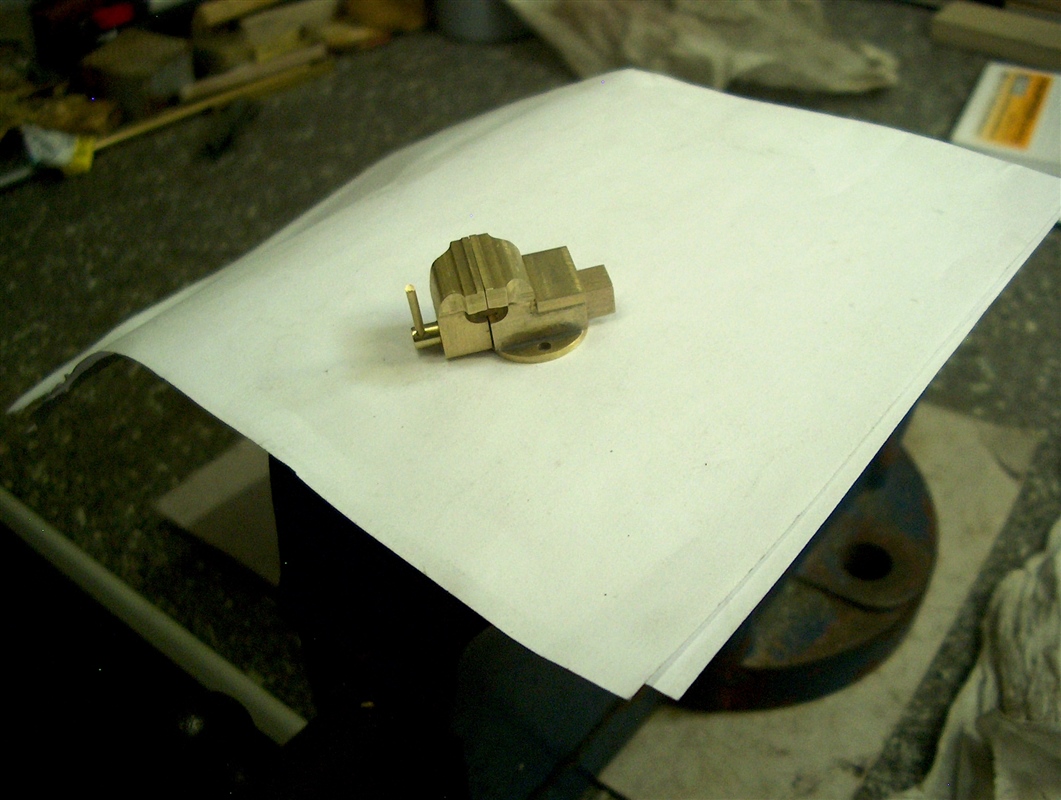

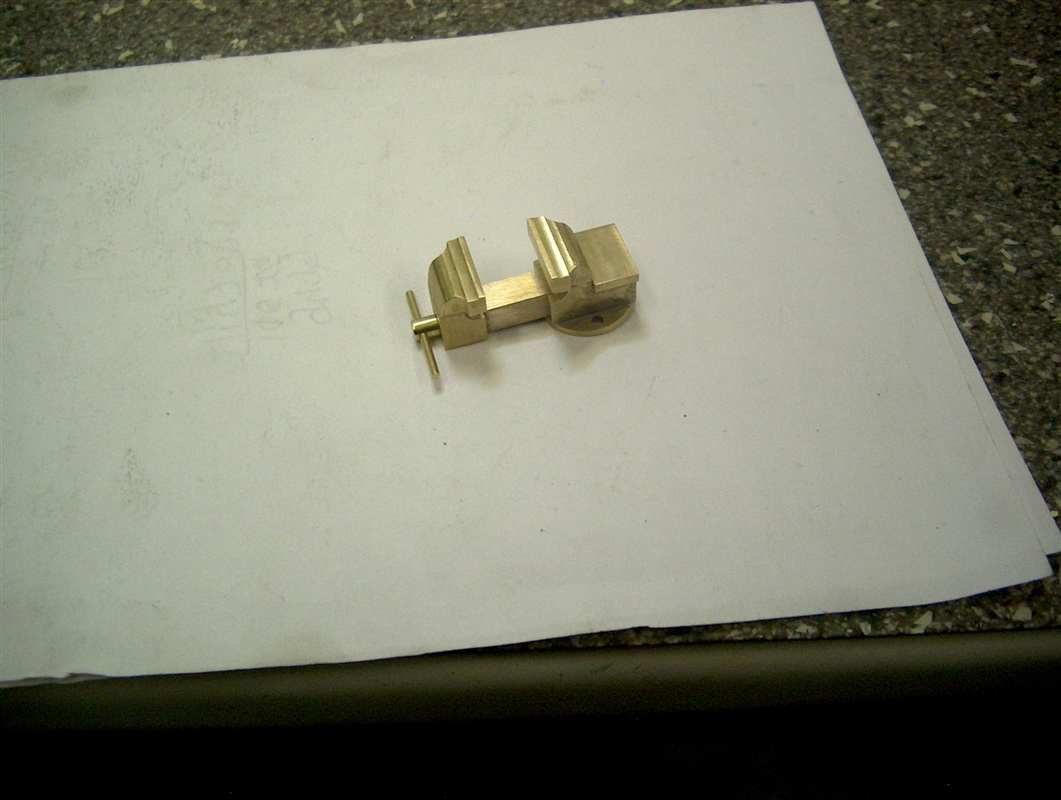

    De bankschroef in elkaar gemonteerd.
    Yep, de bankschroef werkt en klemt ook daadwerkelijk het materiaal ook goed vast, in het midden ook op de hoeken L/R.

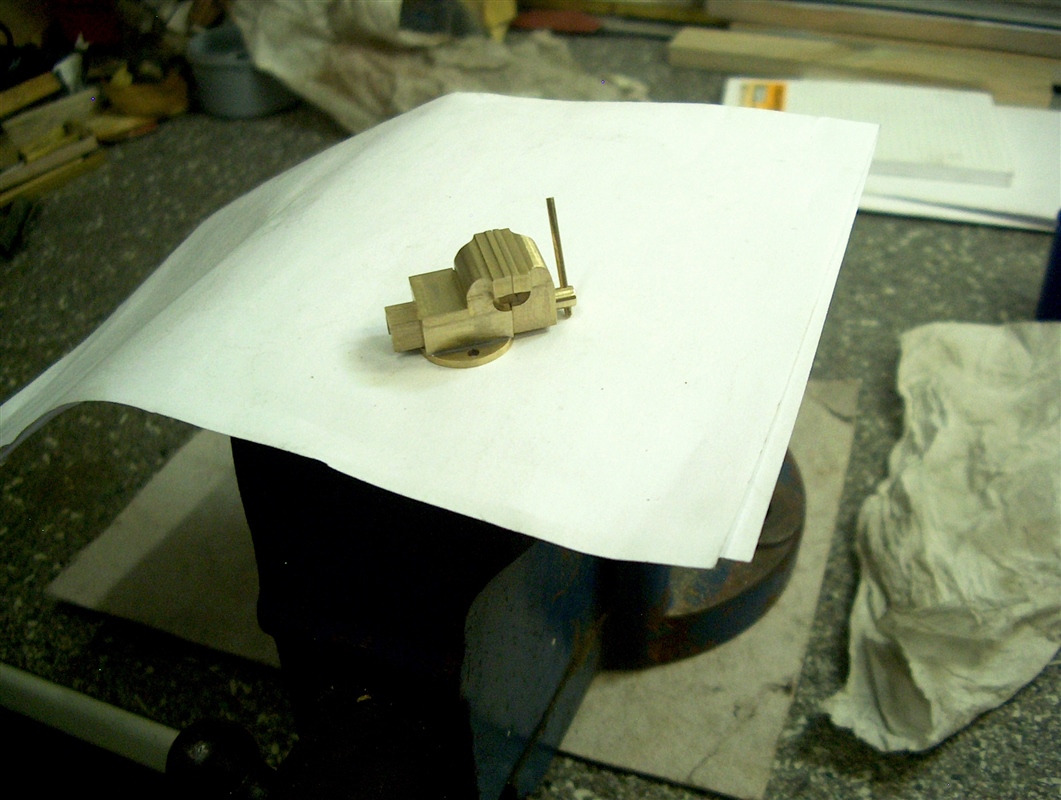

    HPIM9280.jpg HPIM9281.jpg

    De bankschroef is bijna klaar, de ronde knoppen moeten nog op de stang gemonteerd/gesoldeerd worden in de volgende update.
    Helaas kan je per posting maar 10 foto's plaatsen.

    Tot zover deze update.

    Wordt vervolgd.

    bvdh, Marker, modelbouwer en 9 anderen vinden dit leuk.
