CH 47 Chinook HC1

Hoi Ron,

Ik gebruik dus 3M afplaktape die best dik is, daarlangs graveer ik dan mbv een fijne puntige driehoeksvijl. Het neemt meerde passages in beslag om op de gewenste diepte te komen, tijd nemen ervoor dus... Resultaat is een fijne strakke paneellijn...

Groeten,

Didier

Yep,
Het gaat allemaal een beetje te snel en hevig he...heb'm al live gezien, best impressionant...

Terug naar de chinook....

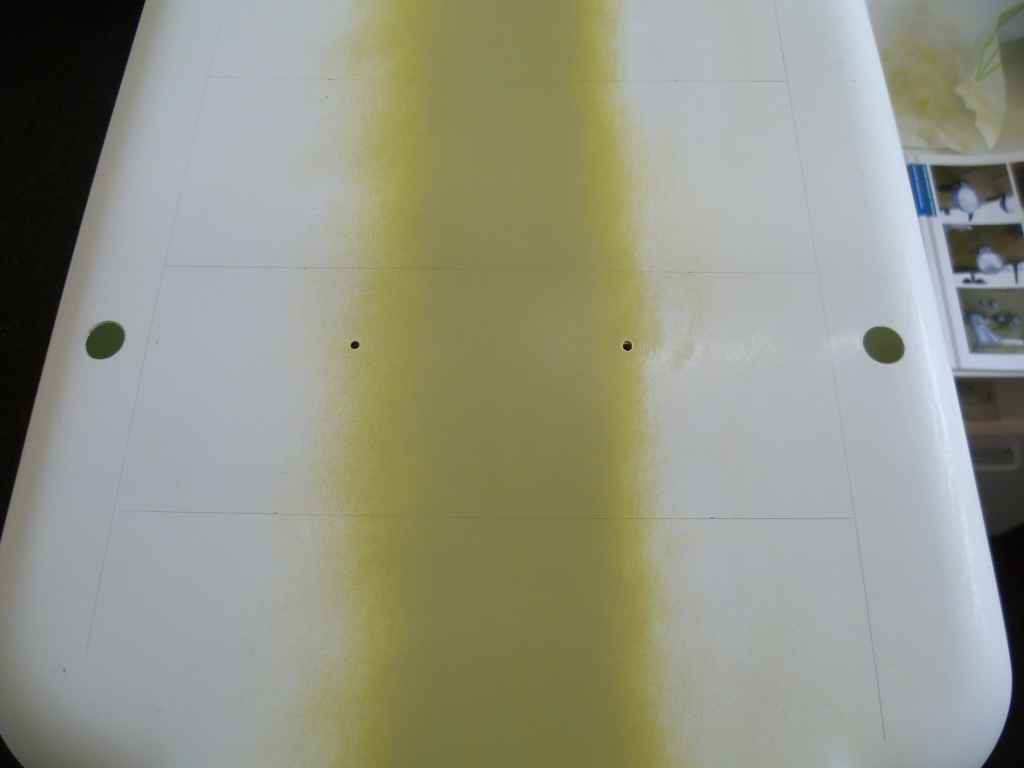

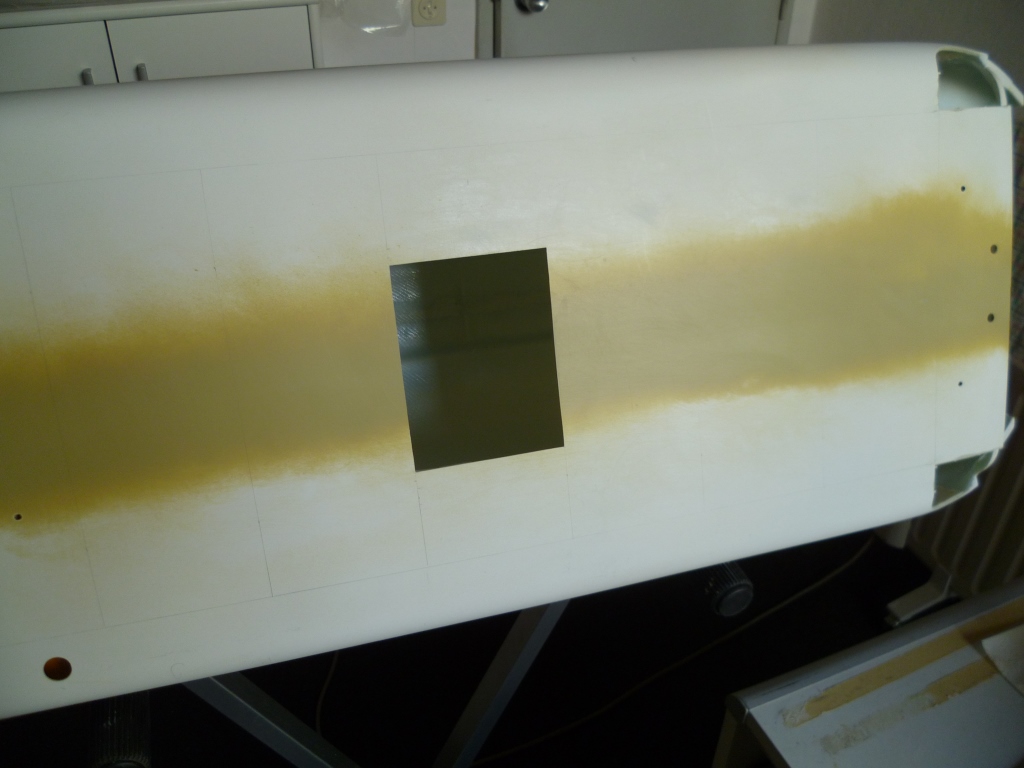

Ik heb de belangrijkste paneellijnen op de onderzijde afgetekend, dit echter niet om ze al te graveren...



maar wél om de positie te bepalen van een groot gat in de onderzijde...



Mijn doel:

Het uitwerken van de grote centrale lasthaak onder de chinook. :hammer:
Deze wil ik net zoals de full size uitklapbaar maken, zodat ik kan kiezen in welke positie ik ermee rondvlieg of statisch presenteer. Het zal uiteraard niet RC uitklapbaar zijn, maar dat hoeft voor mij niet, op deze manier kan ik me meer toeleggen op de details.
Tenslotte ga ik wel een voorziening construeren zodat ik een last kan meedragen en eventueel afwerpen...:D

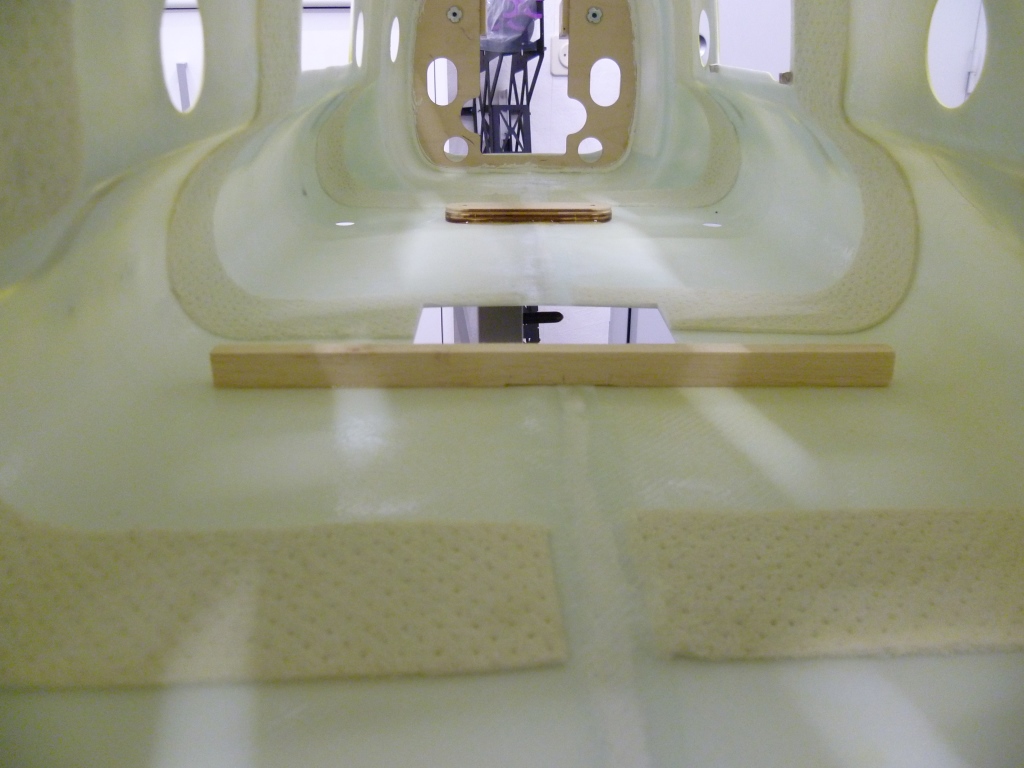

Maar eerst de binnezijde versterken met een balsa balkje, dit volstaat om de flex uit de bodem te halen

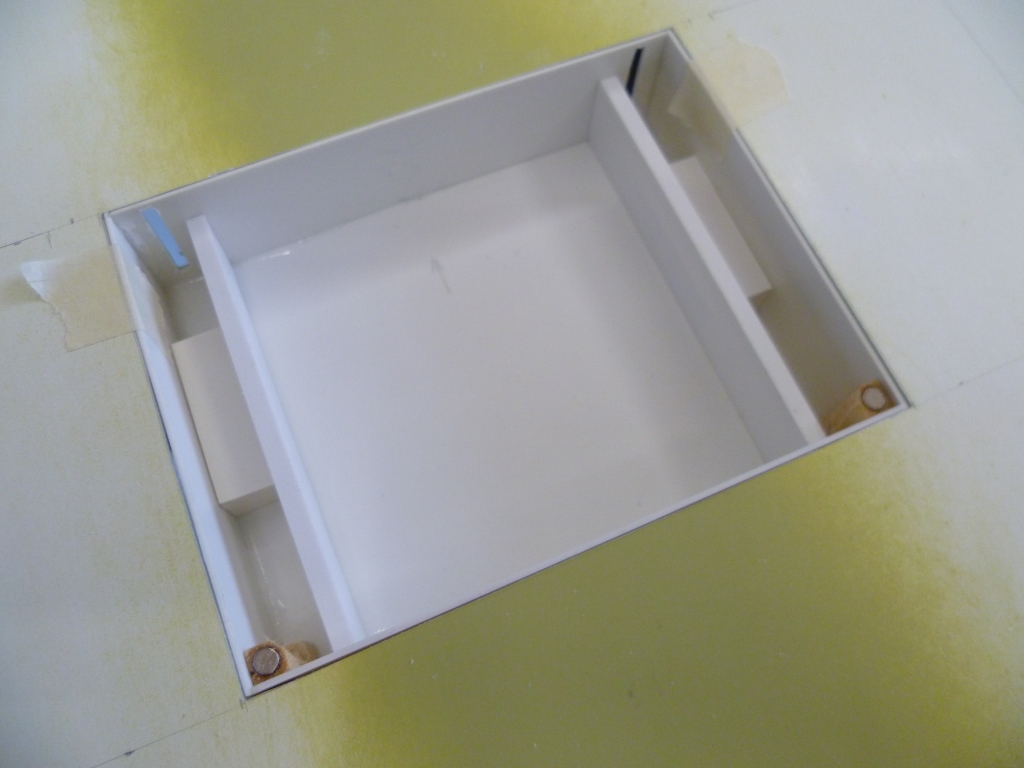

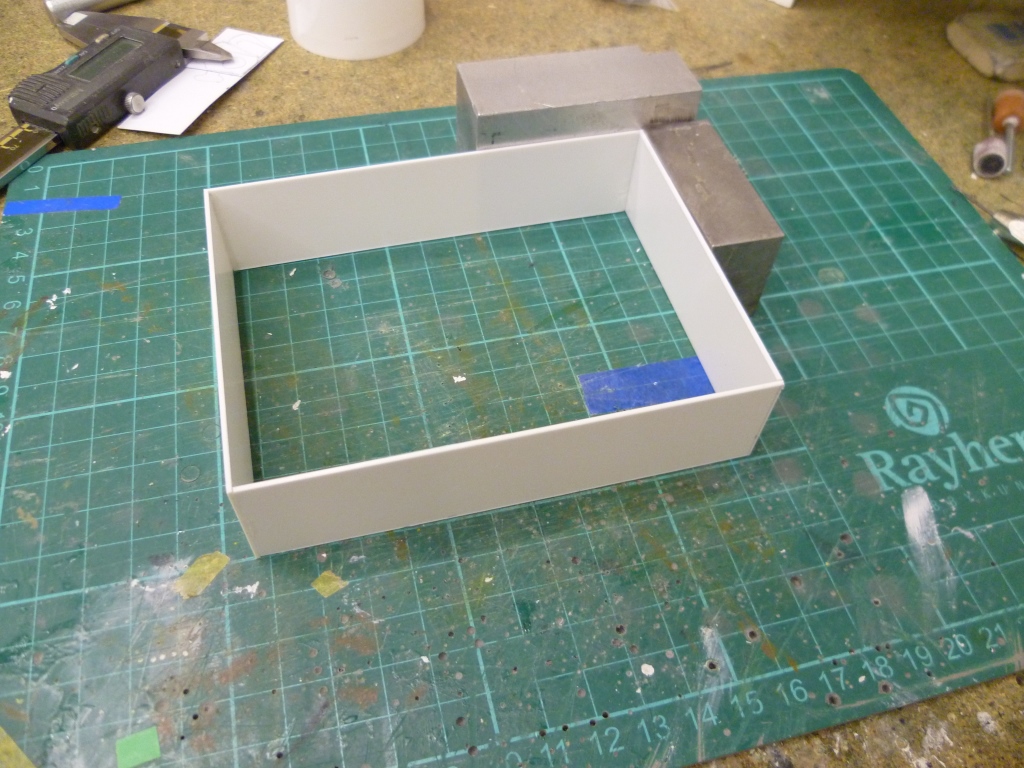

En dan beginnen met de opbouw van de "box" aan de binnenkant..



wordt vervolgd....

Groeten,

Didier

Dat ziet er heel goed uit!

Heb je er ook de 3SX inzitten om alle functies te mixen en te stabiliseren? Knap dat je het mechaniek zelf hebt gemaakt... waarom niet voor de Vario gekozen eigenlijk?

Grtz

Didier

Om ook nog binnen het "topic" te blijven... ik heb ook nog wat verder "gekloot" :p

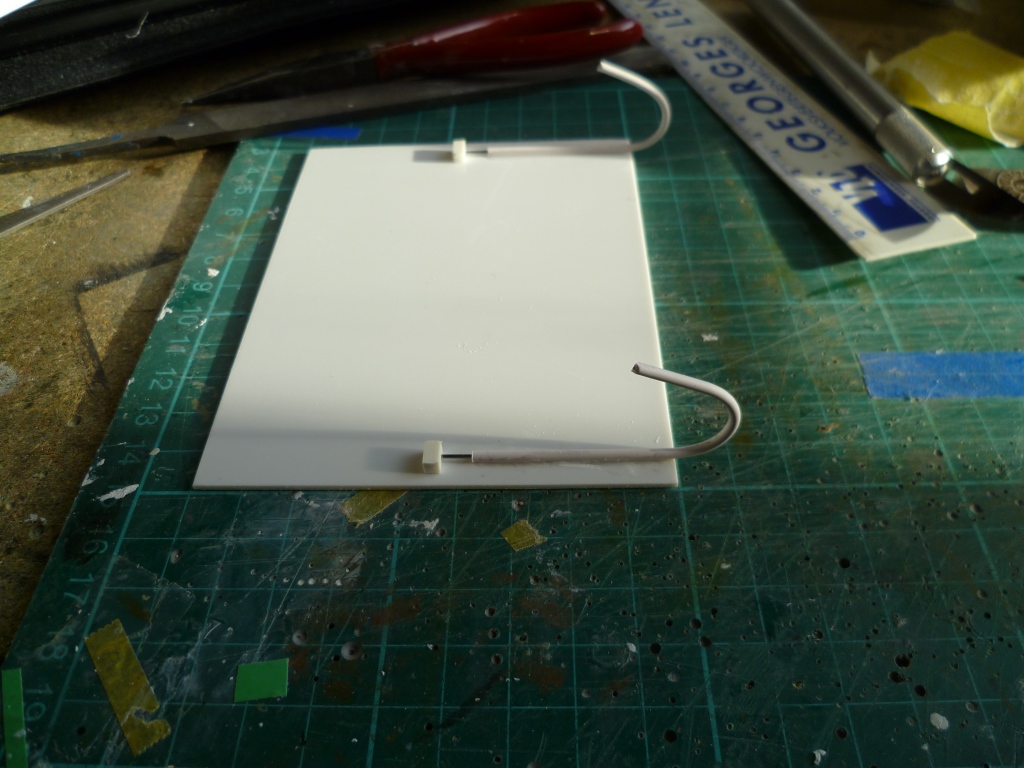

Op dit gapende gat gaat er dus een afneembaar " deksel" moeten komen, bedoeling is dat het er in geopende toestand uitziet zoals bij de full size, en uiteraad het gat dus ook mooi afsluit indien nodig.
na wat denk en testwerk kwam ik hierop uit..



Gemonteerd onder de heli ziet het er best overtuigend uit...




Rest mij nog jullie prettige feestdagen en een top 2017 te wensen!

Groeten,

Didier

De cargohaak hangt bij de full size aan een grote kantelbare dwarsbalk. Deze heeft een nogal typische vorm, dus dat moet gemaakt worden.

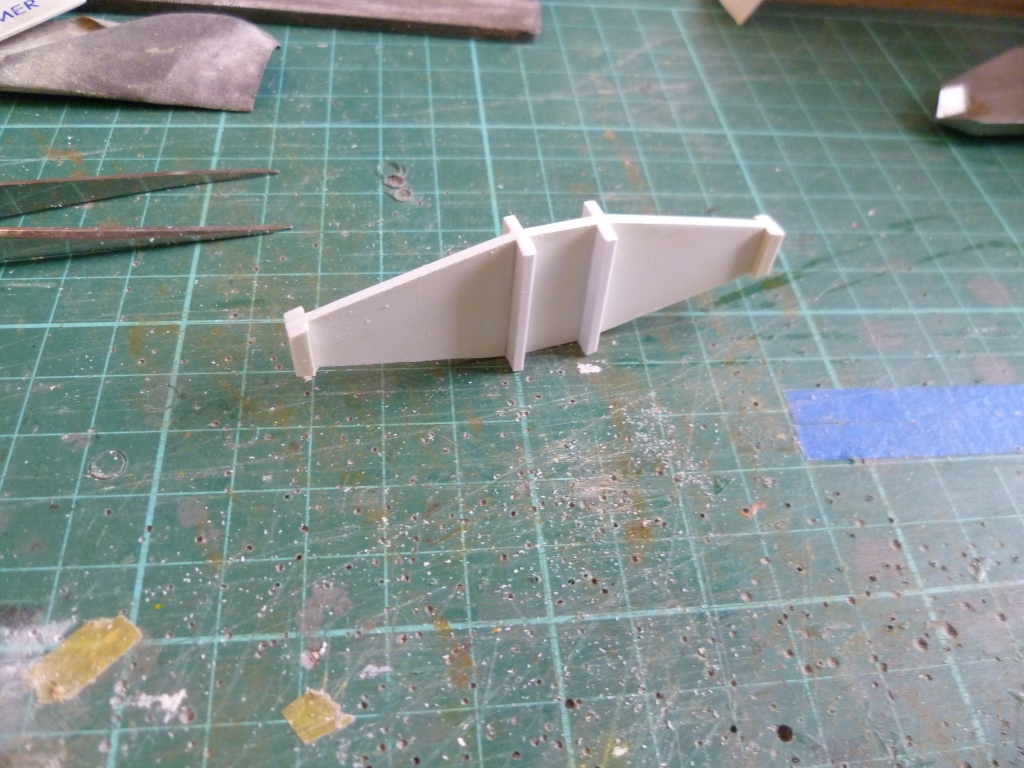

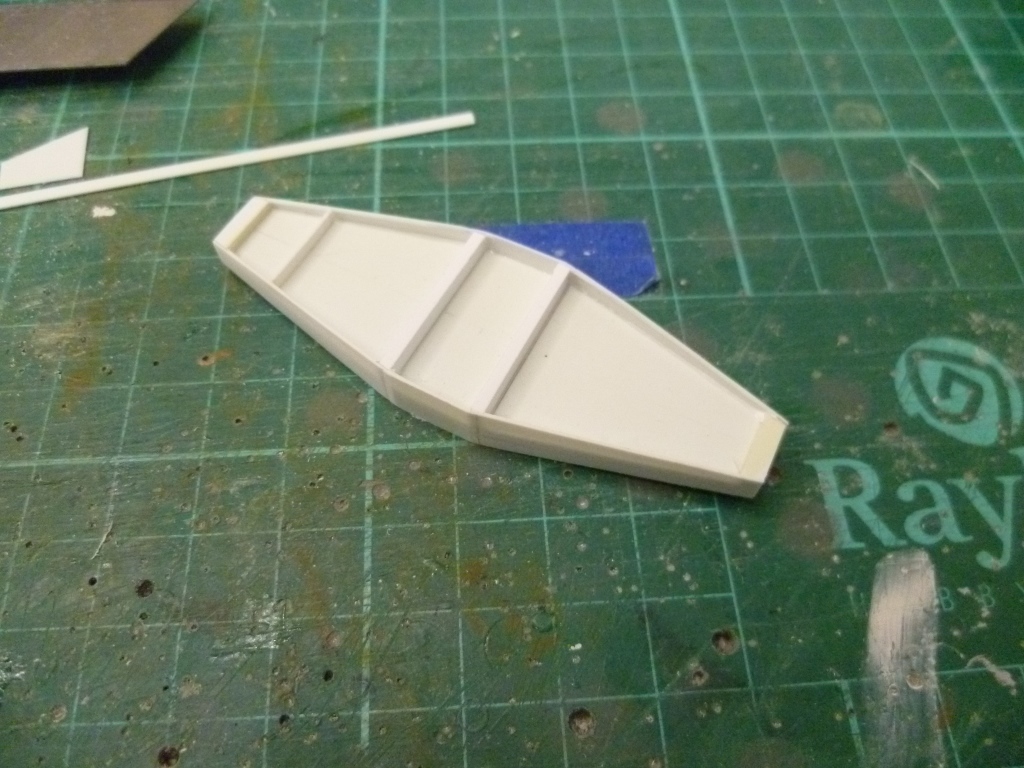

De plasticard sheets en strips hebben de voorbije tijd heel wat dienst gedaan, ik heb wat foto's van de opbouw gemaakt, zo kunnen jullie dat ook eens kunnen volgen..





stap voor stap dus, zeer tijdrovend, want ik moet tijdens de bouw verzinnen hoe ik het wil hebben...soms kan 5 minuutjes nadenken geen kwaad...

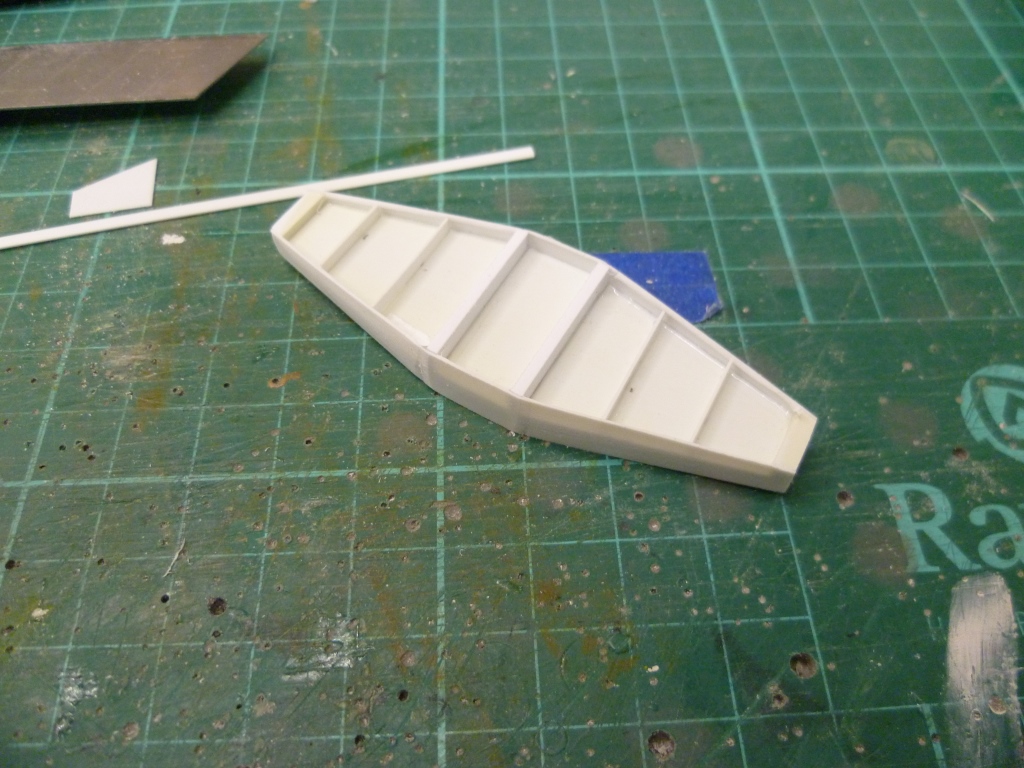

Zo!
Dat is wat ik wilde zien... we kunnen verder met de cargo haak zelf...

Groeten,

Didier

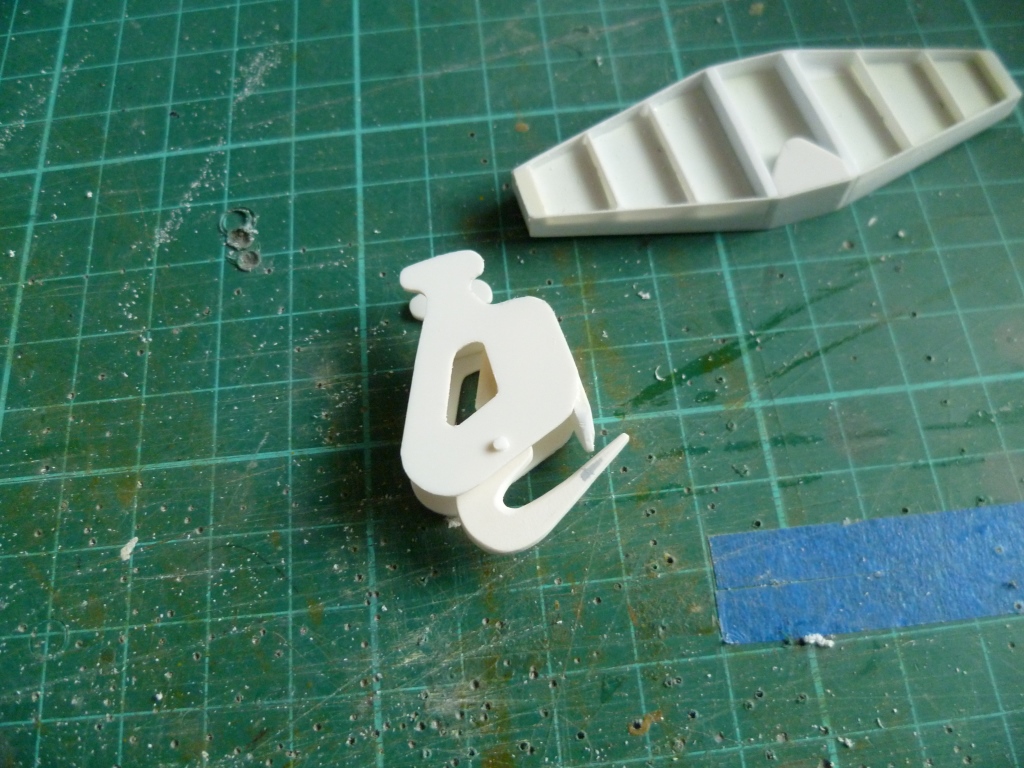

Tijdens de bouw vd haak ben ik natuurlijk weer vergeten foto's te maken, deze is ook weer opgebouwd uit verschillende plaatjes en strips..
Zover was ik dus als ik er aan dacht een fotoke te maken



nu moesten er nog 2 zijkapjes op..



plaatje, gat erin, en met dun stripje een zijwandje maken... klinkt simpel..maar...




Tenslotte de huidige stand ff met het origineel vergelijken..



Komt dus in orde... nog wat kleine details en 't is ok...


groeten,

Didier

Chinook in detail een WWP (wings and wheels publication)

Boek dat ik op een imps ( plastic modelbouw) beurs heb gevonden.. massa detailfoto's, soms een beetje teveel voor die gestoorde geest van mij :p

Groeten,

Didier

Laatste stapjes van de lasthaak, en een overzichtje..

Het grote onderluik in gesloten toestand:



Geopende toestand... haak is er in te zien in ingeklapte toestand, en reeds voorzien van wat kleine details..



en uitgeklapt ziet het er zo uit... later nog wat kabeltjes eraan en 't ziet er ok uit..



Uiteraard moet er ook iets meegenomen kunnen worden. Het is duidelijk dat de plasticard haak geen last kan dragen, dus heb ik net achter de haak een gat gemaakt ( nu niet zichtbaar op deze foto) . Door dit gat kan ik een pen van 5mm steken, die dan gelocked wordt mbv een servo. Dit geheel komt in het mechaniek, en kan dus wel een last meedragen, op deze manier ziet het er van een afstandje overtuigend uit als er wat onder de heli hangt..



Tot zover het lasthaak verhaal :D

Groeten,

Didier
