    Dat ben ik ook van plan!
    Verwacht me maar binnenkort! :koud:

    Je bent wel weer veel verder aan het gaan dan gepland hé!

    didier n vindt dit leuk.
  2. Blue Bird

    Blue Bird

    Lid geworden:
    28 jan 2007
    Berichten:
    1.731
    Locatie:
    Kalken
    Je creëert een prachtige meerwaarde voor de static display Didier. We zullen niet weten waar eerst gekeken.

    Heligroeten,

    Nick

    didier n vindt dit leuk.
  3. didier n

    didier n verslagschrijvers

    Lid geworden:
    12 jul 2007
    Berichten:
    1.053
    Locatie:
    Leopoldsburg belgie
    En weer wat vooruitgang...

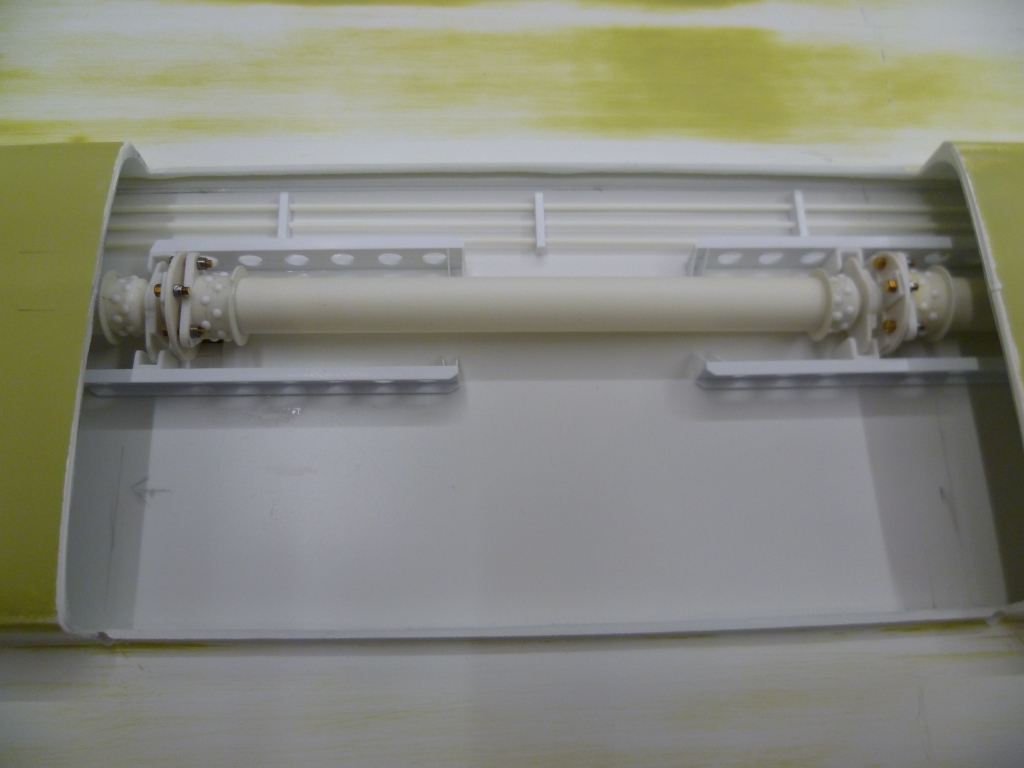

    De eerste leidingen liggen op hun plaats. Enkel de houders zijn gelijmd, de leiding zelf kan eruit geschoven worden


    En dit zijn ze allemaal...




    De aandachtige lezer zal gemerkt hebben dat de leidingen van kleur zijn veranderd.
    Wel, ik had eerst dus plastic staafjes voorzien, en het plan was deze dus te verwijderen om het geheel te kunnen spuiten, en de leidingen zelf ook metaalkleurtje te geven. Als ik dan ff nadacht realiseerde ik me dat de verf op de leidingen hoogstwaarschijnlijk zou afschuren als ik deze terug op hun plaats schuif..no go dus....
    De leidingen zijn nu dus vervaardigd uit staaldraad vd juiste maat, en uiteraard ook meteen de juiste kleur.. probleem opgelost :D

    en nog een fotoke..



    Maar we zijn nog niet klaar... doorbouwen dus... ;)


    groeten,

    Didier

    Demaic en MDM vinden dit leuk.
  4. didier n

    didier n verslagschrijvers

    Lid geworden:
    12 jul 2007
    Berichten:
    1.053
    Locatie:
    Leopoldsburg belgie
    We hebben dus nog wat verder gewerkt..

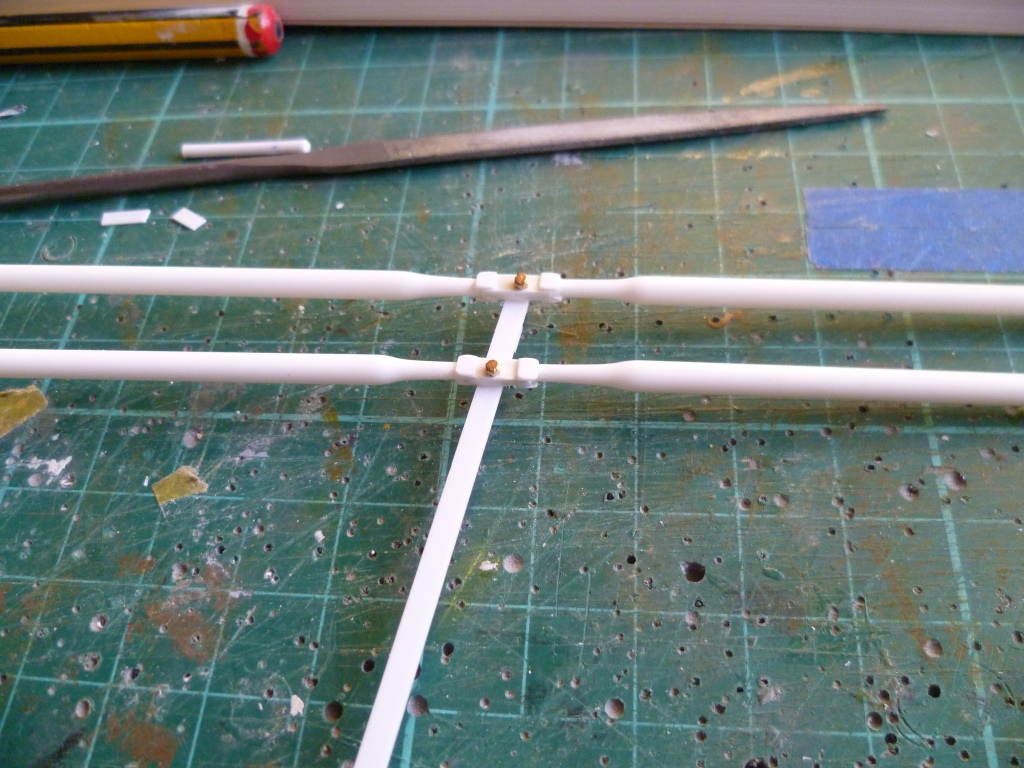

    Er moesten nog stangen voor de aansturing vd achterste rotor inkomen, staafjes en stripjes deden hun werk...

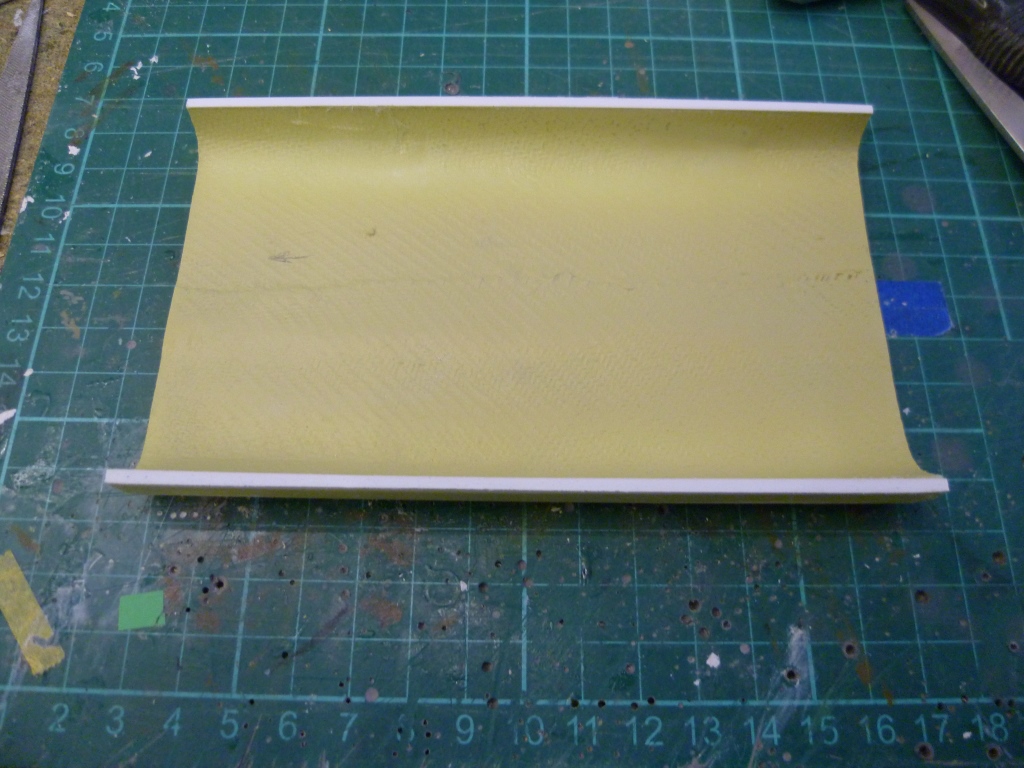

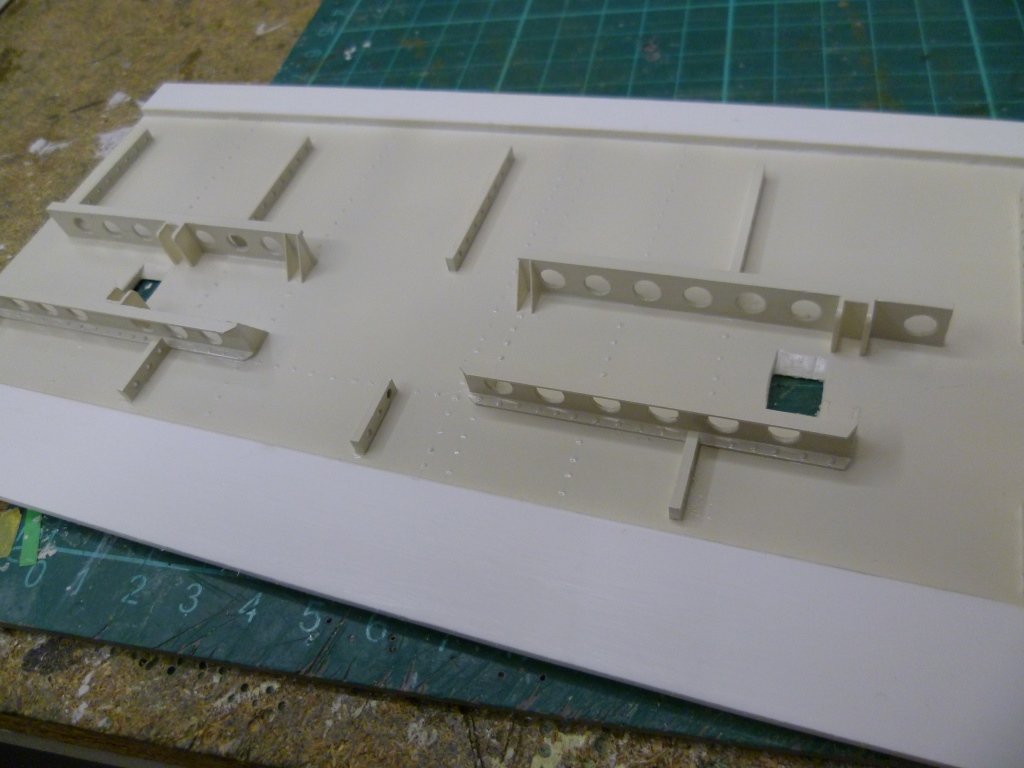

    deze worden in een later stadium gemonteerd, eerst de onderplaat van wat kleine rivetjes voorzien, en het geheel een dun laagje verf gegeven. De juiste kleur wordt later gespoten, maar zo kon ik oordelen of het ok was..


    Dan de plaat definitief in de romp gelijmd, en de zijwanden afgewerkt met wat stripjes..


    Nu is het moment om de stuurstangen van daarnet in te passen :)


    Jeps, het komt in orde... wat me nu nog rest is de afdekkap op de romp terug te plaatsen en afneembaar te maken, dus we zijn er nog niet helemaal...

    Groeten,

    Didier

    MDM en Demaic vinden dit leuk.
  5. Blue Bird

    Blue Bird

    Lid geworden:
    28 jan 2007
    Berichten:
    1.731
    Locatie:
    Kalken
    Mooie upgrade weer. 'k Kijk er al naar uit om al dit moois in kleur te zien.
    In april kom ik kijken.

    Heligroeten,

    Nick

  6. jdejager

    jdejager

    Lid geworden:
    19 aug 2005
    Berichten:
    413
    Locatie:
    Doornspijk
    Man, wat mooi. Waar haal je dat plasticcard vandaan?

  7. didier n

    didier n verslagschrijvers

    Lid geworden:
    12 jul 2007
    Berichten:
    1.053
    Locatie:
    Leopoldsburg belgie
    Thx!

    De plasticard, stripjes, staafjes enz kun je bij de meeste modelbouwzaken wel vinden, Evergreen scale models is het merk van de kleine stripjes en staafjes, de gewone platen zijn meestal merkloos. Ook sommige knutselwinkeltjes hebben dit soms in hun assortiment..

    Grtz,

    Didier

    jdejager vindt dit leuk.
  8. didier n

    didier n verslagschrijvers

    Lid geworden:
    12 jul 2007
    Berichten:
    1.053
    Locatie:
    Leopoldsburg belgie
    De afwerking van het geheel is een feit..

    Ik ben begonnen met enkele strips op de afdekkap te lijmen om de zaagsnede op te vullen


    Vervolgens wat voorzichtig schuren om het geheel gelijk te krijgen

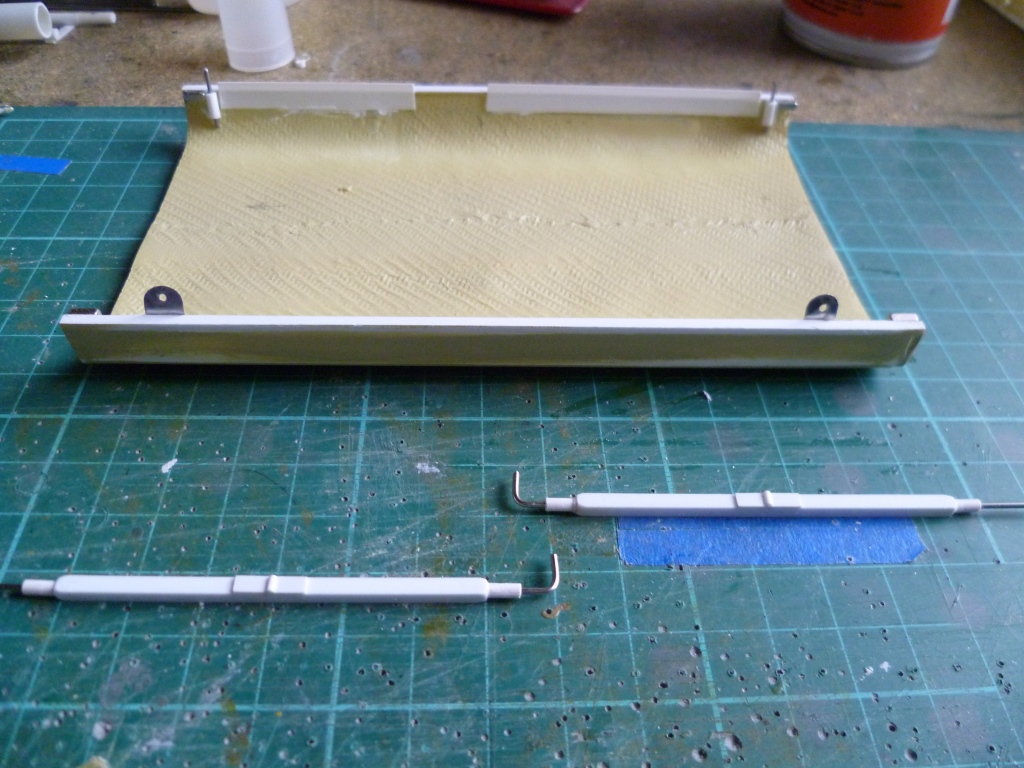

    Dan was het een kwestie van kleine magneetjes aan te brengen, geleidingspennetjes, houders voor de steunen, en tenslotte de steunen zelf

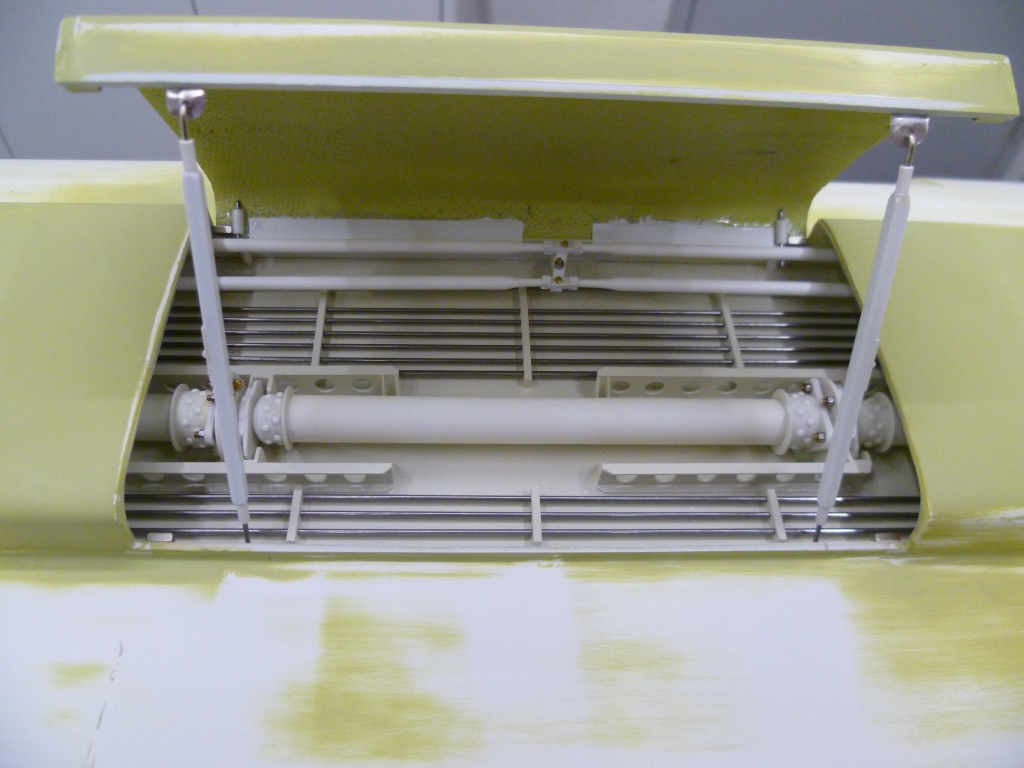

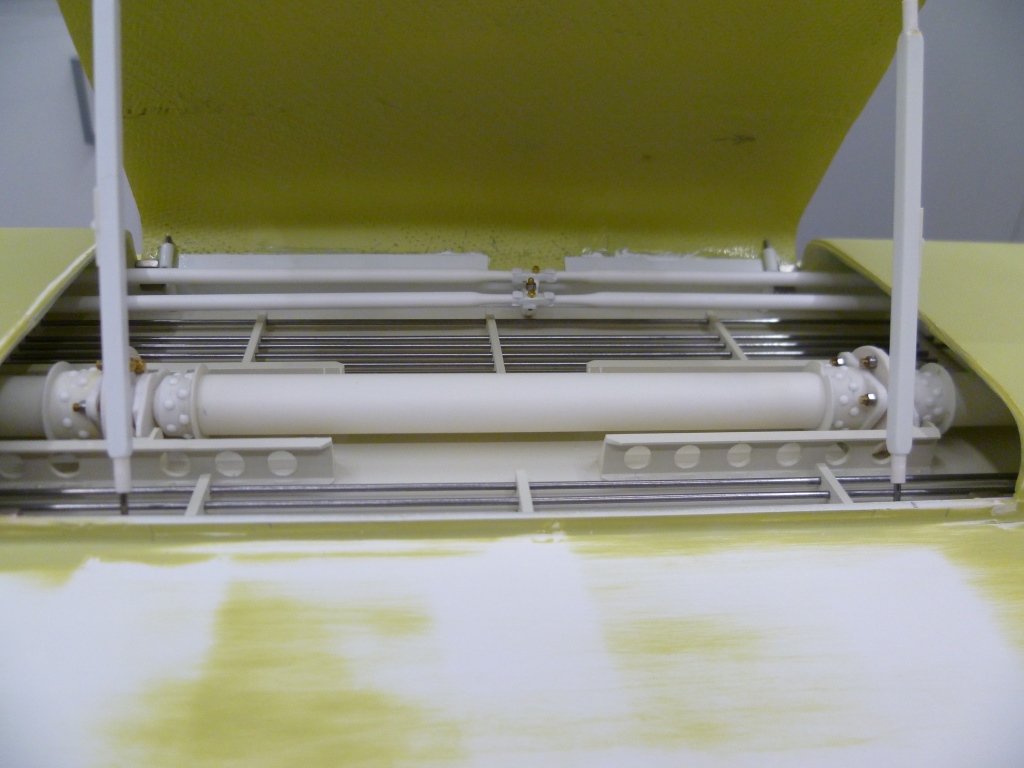

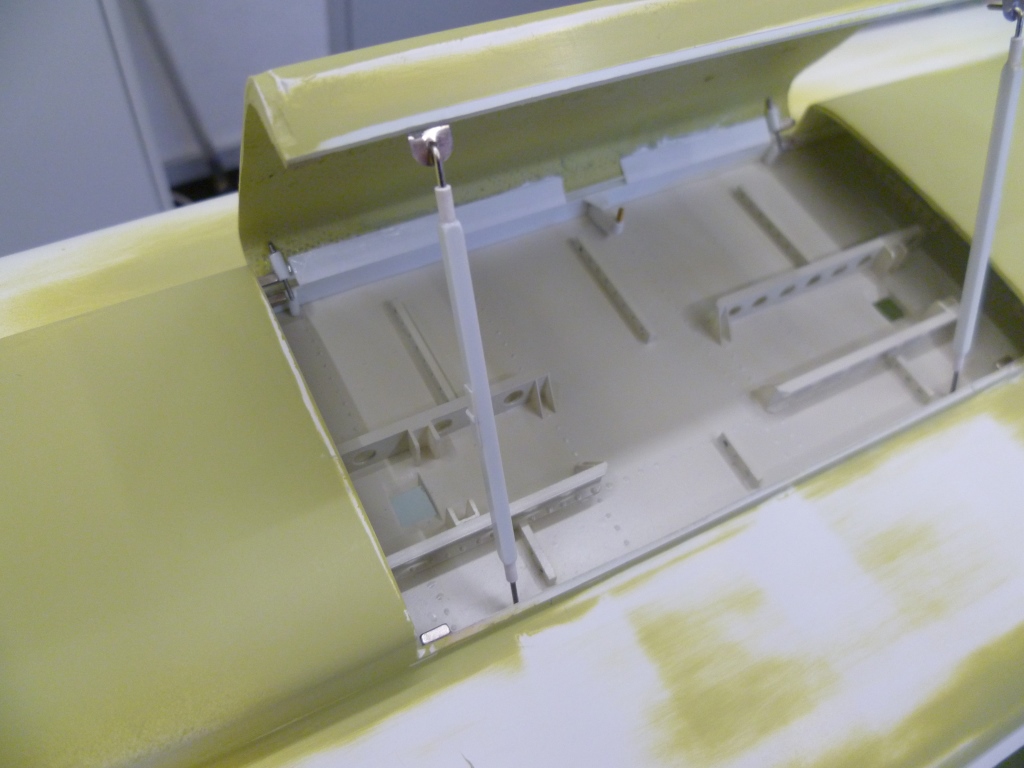

    Als we dit monteren krijgen we een mooi geheel :D

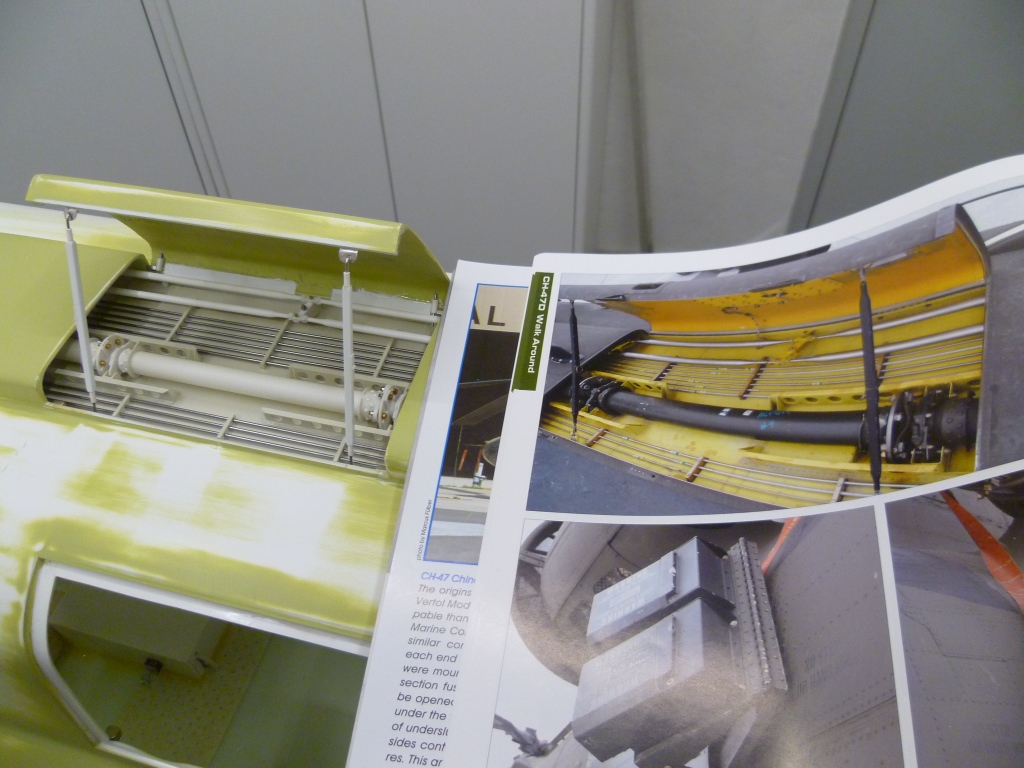

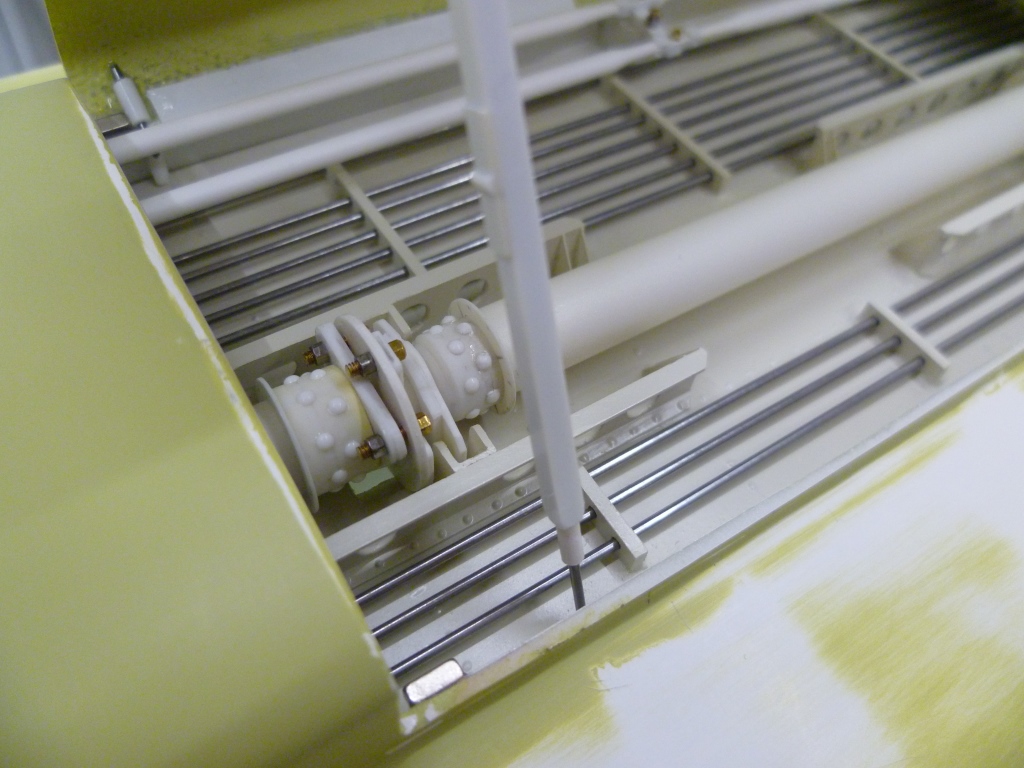

    Vervolgens met alle onderdelen gemonteerd en de documentatie erlangs ter vergelijking...


    Nog wat meer foto's...

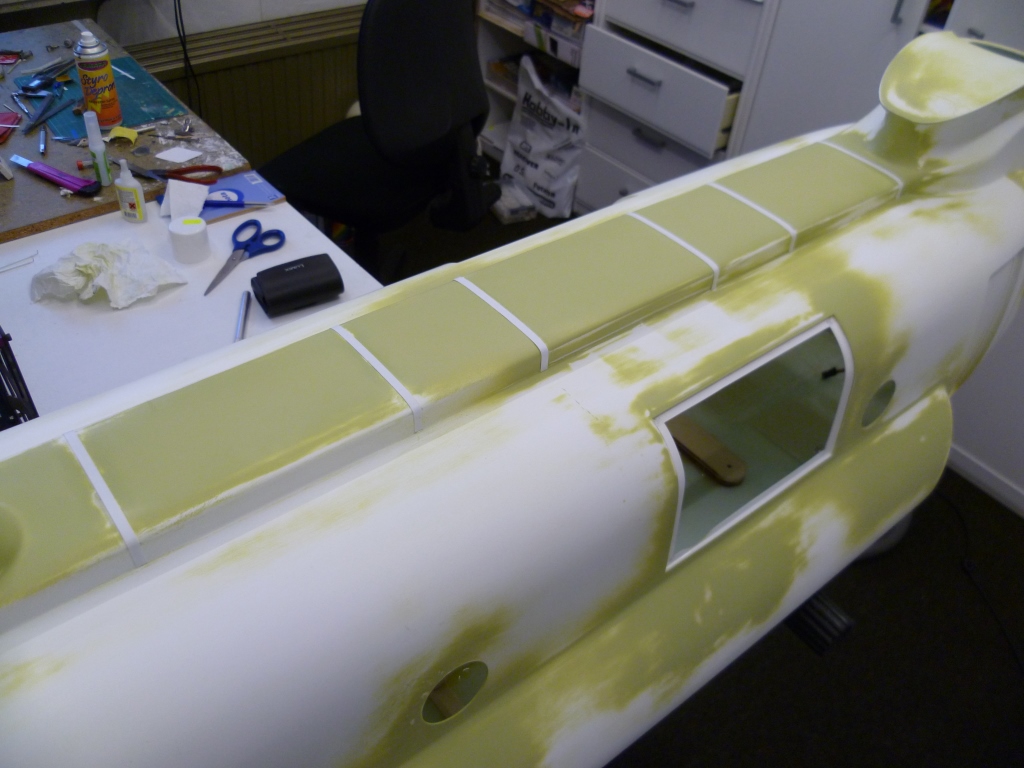

    De laatste stap is het lijmen van de strips over alle luiken op de romp, inclusief deze..Vario had ze in de romp gesneden, maar ze moeten er dus op liggen..

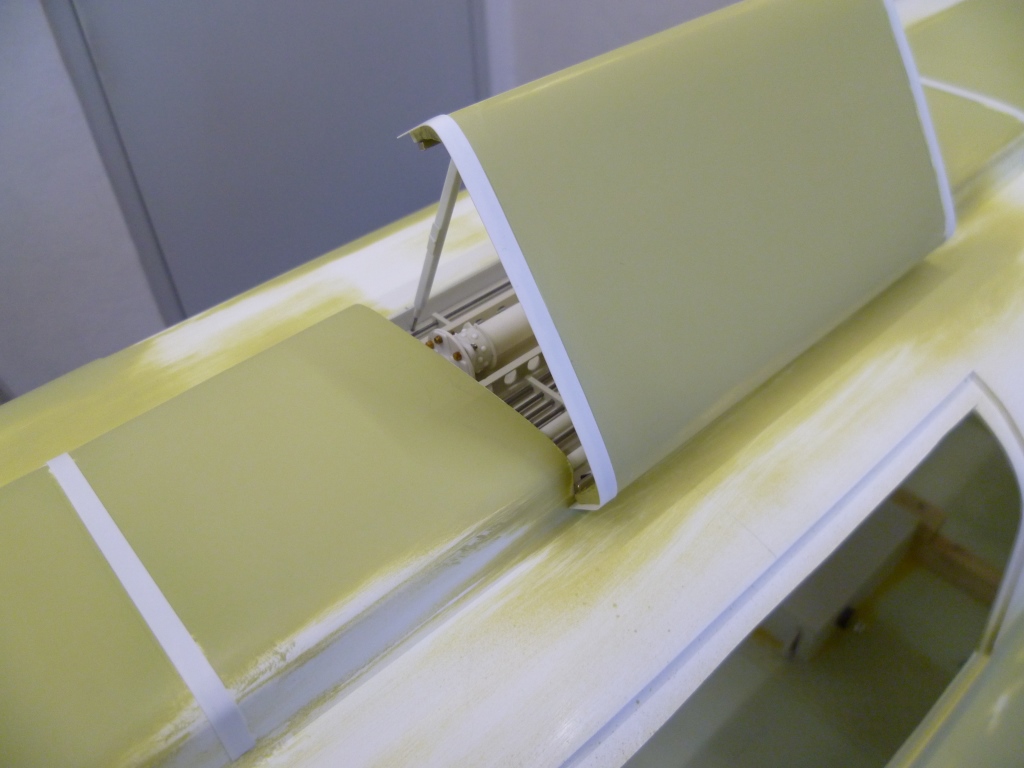

    En in gesloten positie is er niets dat doet vermoeden wat er achter zo'n luikje schuilt ;)


    Zo, dat was deze faze van de bouw, ik ben blij dat het achter de rug is, maar zééér tevreden met het resultaat...

    We kunnen verder bouwen...


    Groeten,

    Didier

    Tug.NL, PoweRotoR en Demaic vinden dit leuk.
  9. MDM

    MDM

    Lid geworden:
    14 jul 2011
    Berichten:
    219
    Locatie:
    VLAANDEREN
    Weer een heli voor een volgende ROTOR uitgave!
    Hoe doe je het toch!

    didier n vindt dit leuk.
  10. brutus

    brutus Vriend van modelbouwforum.nl PH-SAM Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    27.786
    Locatie:
    Oldeberkoop
    En terecht!

    didier n vindt dit leuk.
  11. Rhelie

    Rhelie Forum veteraan

    Lid geworden:
    16 sep 2004
    Berichten:
    11.829
    Locatie:
    Nootdorp
    Ik heb eens een Revell kit gebouwd van een Bell ? met elektro aandrijving .
    Het doet mij er een beetje aan denken.

  12. jdejager

    jdejager

    Lid geworden:
    19 aug 2005
    Berichten:
    413
    Locatie:
    Doornspijk
    Schitterend eindresultaat!

  13. guyken

    guyken

    Lid geworden:
    25 mei 2009
    Berichten:
    3.607
    Locatie:
    belgium
  14. gizzmo777

    gizzmo777

    Lid geworden:
    15 sep 2007
    Berichten:
    3
    Locatie:
    neerpelt (belgie
  15. PoweRotoR

    PoweRotoR

    Lid geworden:
    6 aug 2009
    Berichten:
    309
    Schitterend!!!:worship::worship::worship::worship:

  16. Blue Bird

    Blue Bird

    Lid geworden:
    28 jan 2007
    Berichten:
    1.731
    Locatie:
    Kalken
    Opnieuw prachtig werk Didier.

    Heligroeten vanuit een bloedheet LOS.

    Nick

    didier n vindt dit leuk.
  17. didier n

    didier n verslagschrijvers

    Lid geworden:
    12 jul 2007
    Berichten:
    1.053
    Locatie:
    Leopoldsburg belgie
    Thx voor de complimenten mannen, ik ben ook zeer tevreden :)

    We gaan wat eenvoudiger dingen aanpakken, de spot's onder de neus vd heli... Bij de chinook zijn het er 2...

    CS scale maakt leuke uitklapbare exemplaren, maar er is nog wat werk aan...
    Eerst de gepaste gaten maken..


    Deze moeten nog volledig gemonteerd worden, maar daar beginnen de problemen al.. De meegeleverde LED's zijn te lang om erin te passen.. :confused:
    Dus heb ik deze afgezaagd op lengte, en om ze terug helder te maken van een laagje blanke vernis voorzien..

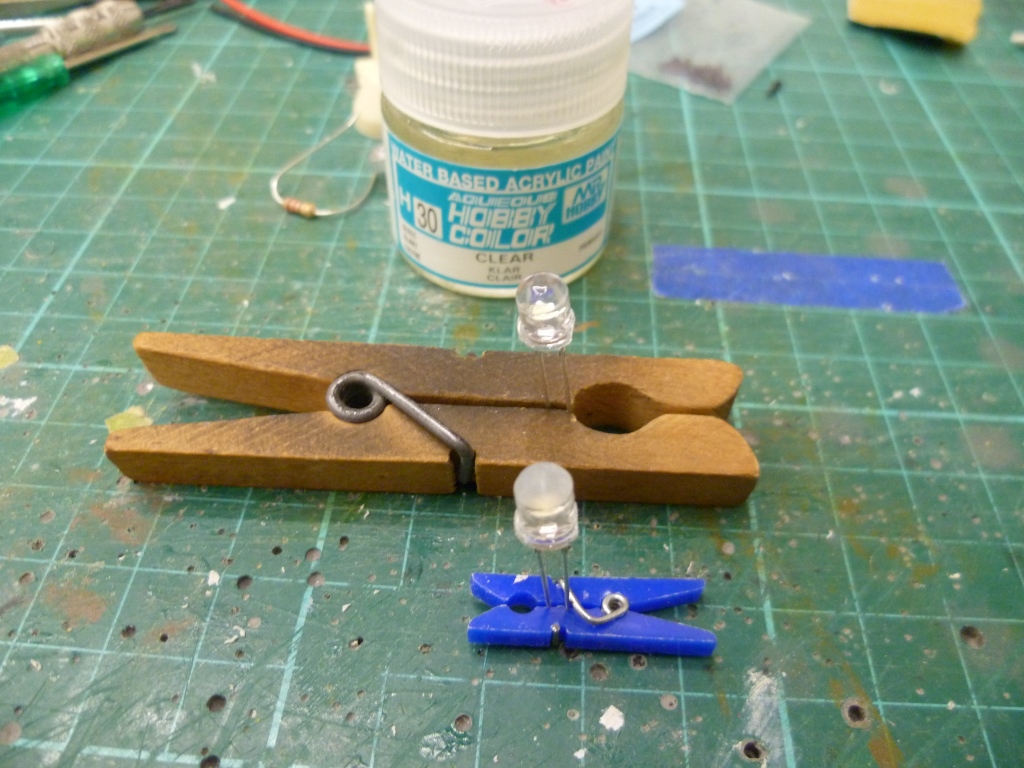

    Op de voorgrond een afgezaagd ledje, erachter eentje van vernis voorzien..

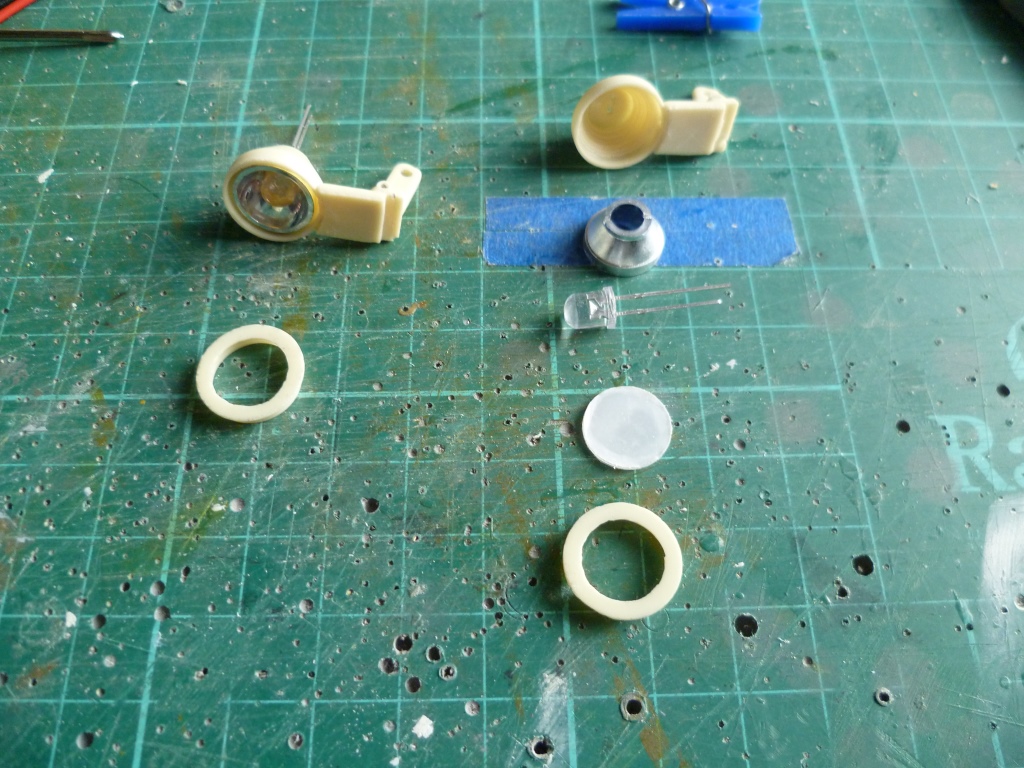

    Een overzicht van de onderdelen...


    De bekabeling van de led's heb ik in de vorm van de spot geplooid en deze worden later meegespoten, op deze manier probeer ik ze wat te verdoezelen..


    Volgende stap wordt de inbouw....


    Groeten,

    Didier

    Tug.NL en Demaic vinden dit leuk.
  18. jdejager

    jdejager

    Lid geworden:
    19 aug 2005
    Berichten:
    413
    Locatie:
    Doornspijk
    Heb zelf ook verlichting van CS scale in de Huey, viel mij ook wat tegen qua pasvorm. Het beacon bovenop bestaat uit 2 delen die in elkaar moeten klikken. Dit gaat goed totdat je de LED er ook in wilt doen, die is te dik waardoor het niet meer past. Heb daarvoor het randje van de LED moeten slijpen.

    Tug.NL vindt dit leuk.
  19. didier n

    didier n verslagschrijvers

    Lid geworden:
    12 jul 2007
    Berichten:
    1.053
    Locatie:
    Leopoldsburg belgie
    Tja, leuk da CS spul, maar idd wat werk aan soms....

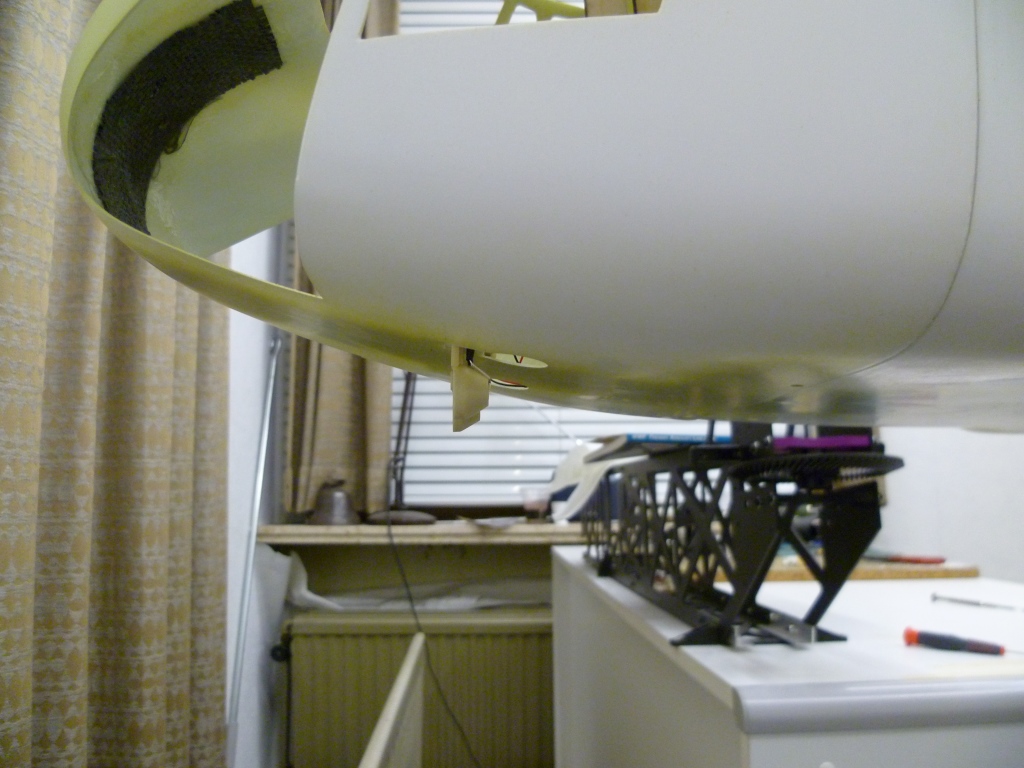

    Uitklapbare spot's zijn altijd een kleine uitdaging, zeker als het er 2 zijn... Na wat denkwerk heb ik besloten het met 1 servo te proberen, en met wat tamelijk flinke linkjes voor de aansturing. Het resultaat viel niet tegen..:)


    Het Turnigy printje is gewoon een servo vertrager, zo komen ze mooi realistisch uit de romp.

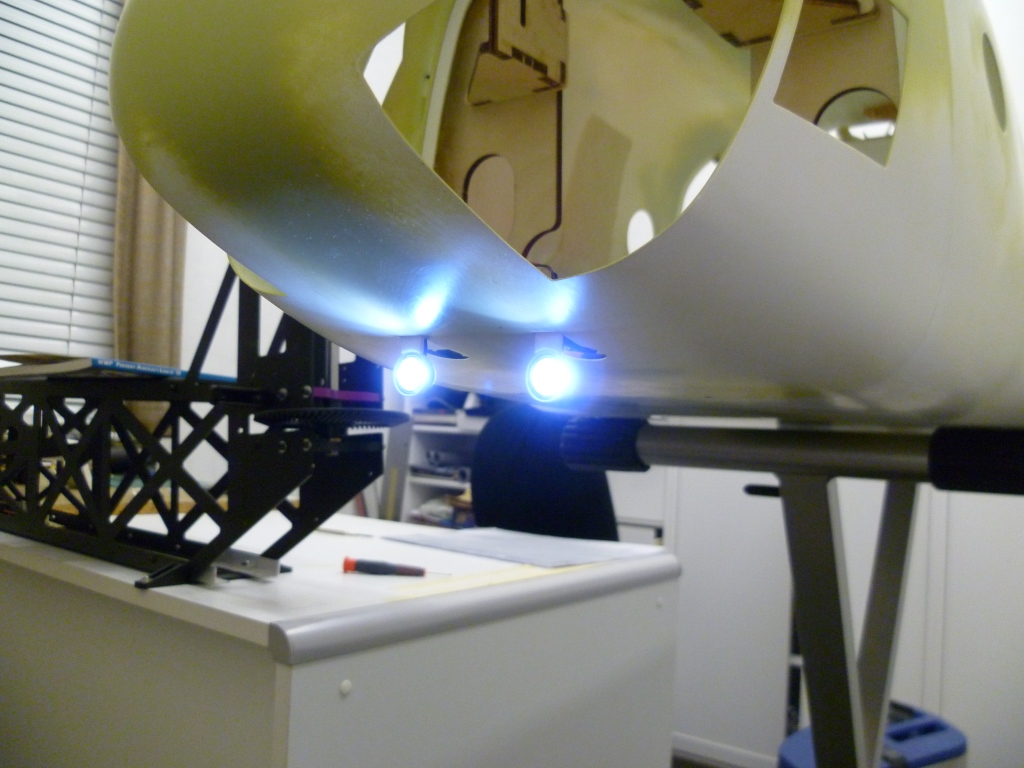

    En er is nog licht ook..

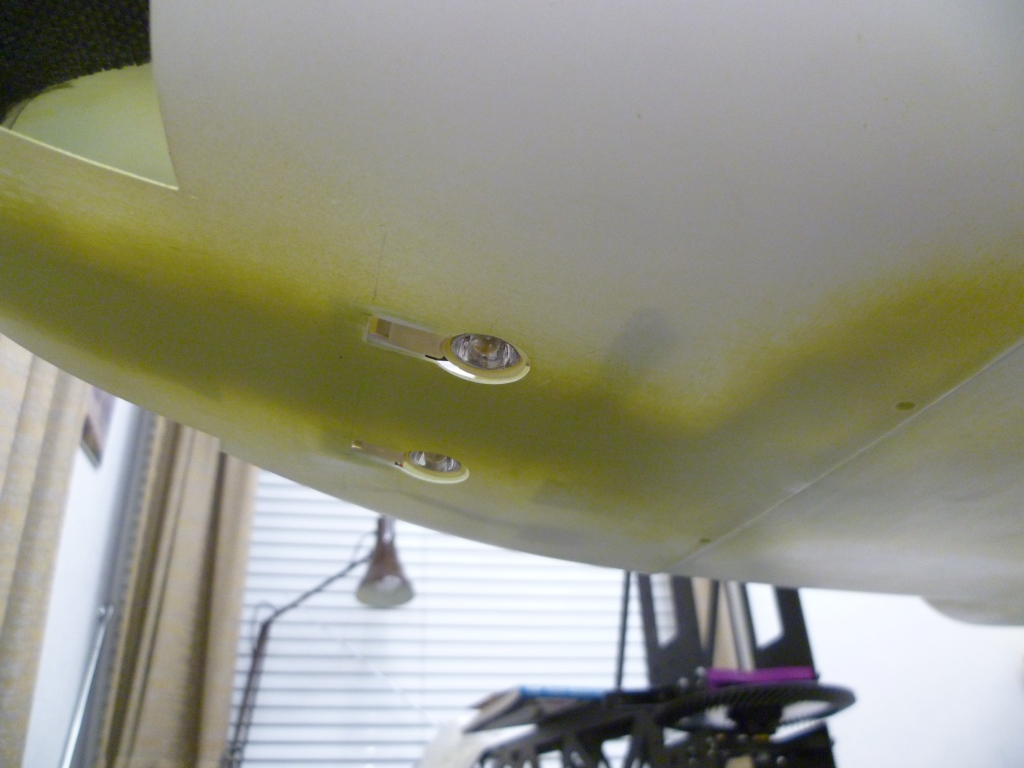

    En ingeklapt zitten ze mooi gelijk met de bodem..



    Volgende stap op't programma zijn de verluchtingsgaten in de romp, 't zijn er niet zoveel, maar blijkbaar wel lastig om op de juiste positie te zetten... we zien wel...


    Groeten,

    Didier

    E.hof, Demaic en Tug.NL vinden dit leuk.
  20. didier n

    didier n verslagschrijvers

    Lid geworden:
    12 jul 2007
    Berichten:
    1.053
    Locatie:
    Leopoldsburg belgie

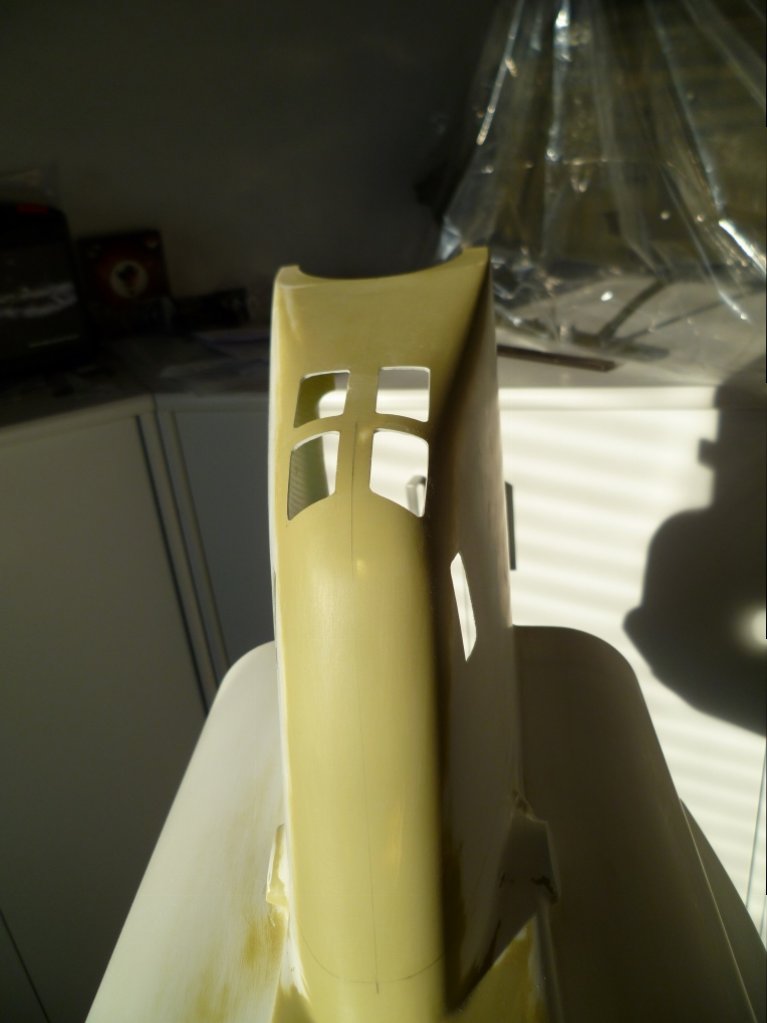

    Bij mijn HC1 uitvoering blijken de ventilatiegaten enkel in het achterste deel te zitten. Door de vele rondingen is nauwkeurig aftekenen belangrijk en geen gemakkelijke opgave.. Na meerdere pogingen:


    Tijd om het zaakje voorzichtig uit te zagen en te vijlen. Extra probleem was de steeds variërende wanddikte, dus ook aan de binnenzijde moest worden geschuurd..

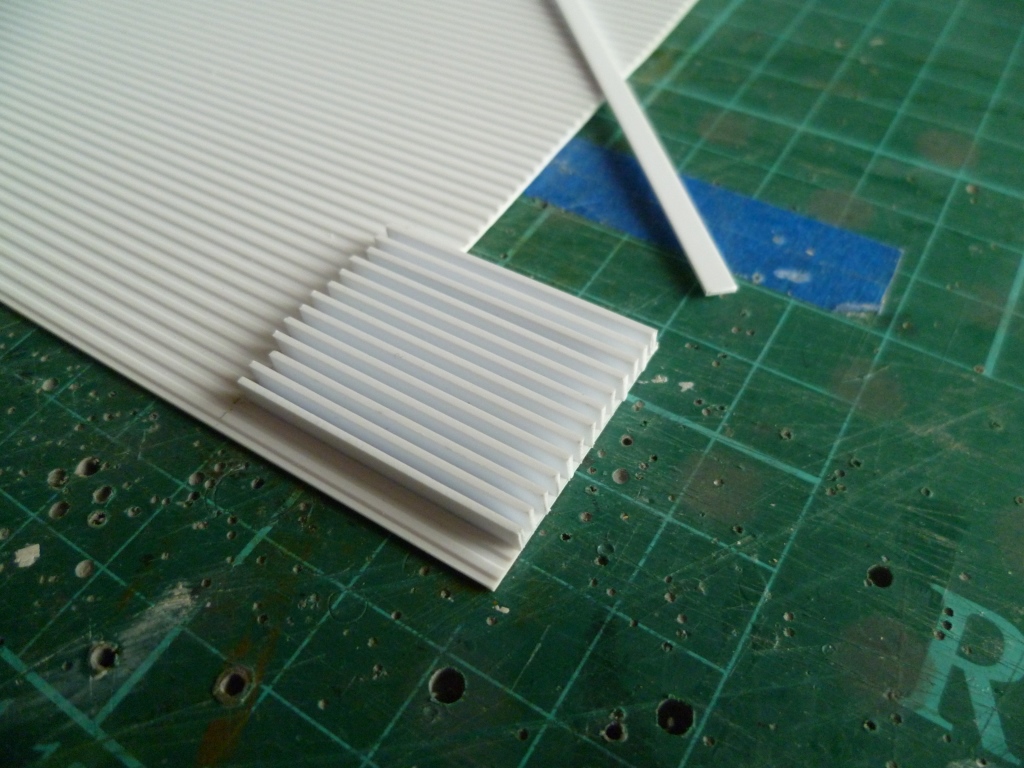

    Aan de zijkand zat een ander type rooster, dat diende vervaardigd te worden uit plasticard. Gelukkig had ik een plasticard plaat met profiel dat net goed was. Wat latjes erin gelijmd en het ziet er overtuigend uit..


    En in de romp geplaatst..


    Zo, dat waren ze, nu ik deze heb gemaakt, en tevens wat uitgebreid heb moeten aftekenen ga ik als volgende enkele paneellijnen graveren..

    Groeten,

    Didier
