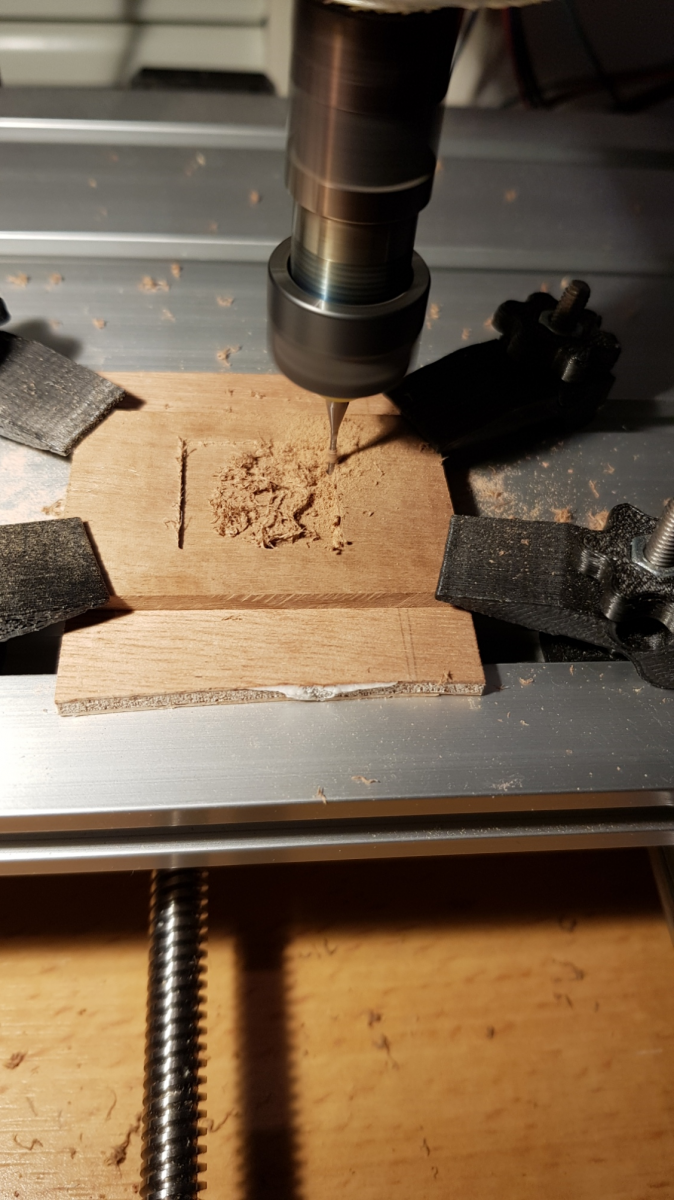

    CNC machine is klaar met de ruwe form.
    Machine niet uit zetten we hebben de huidige x en y locatie nodig voor de volgende taak.

    We gaan nu de end bit vervangen voor de 0,9 mm v bit.

    In het grblcontrol programma laad ik nu de door Artcam gemaakte v bit code in.

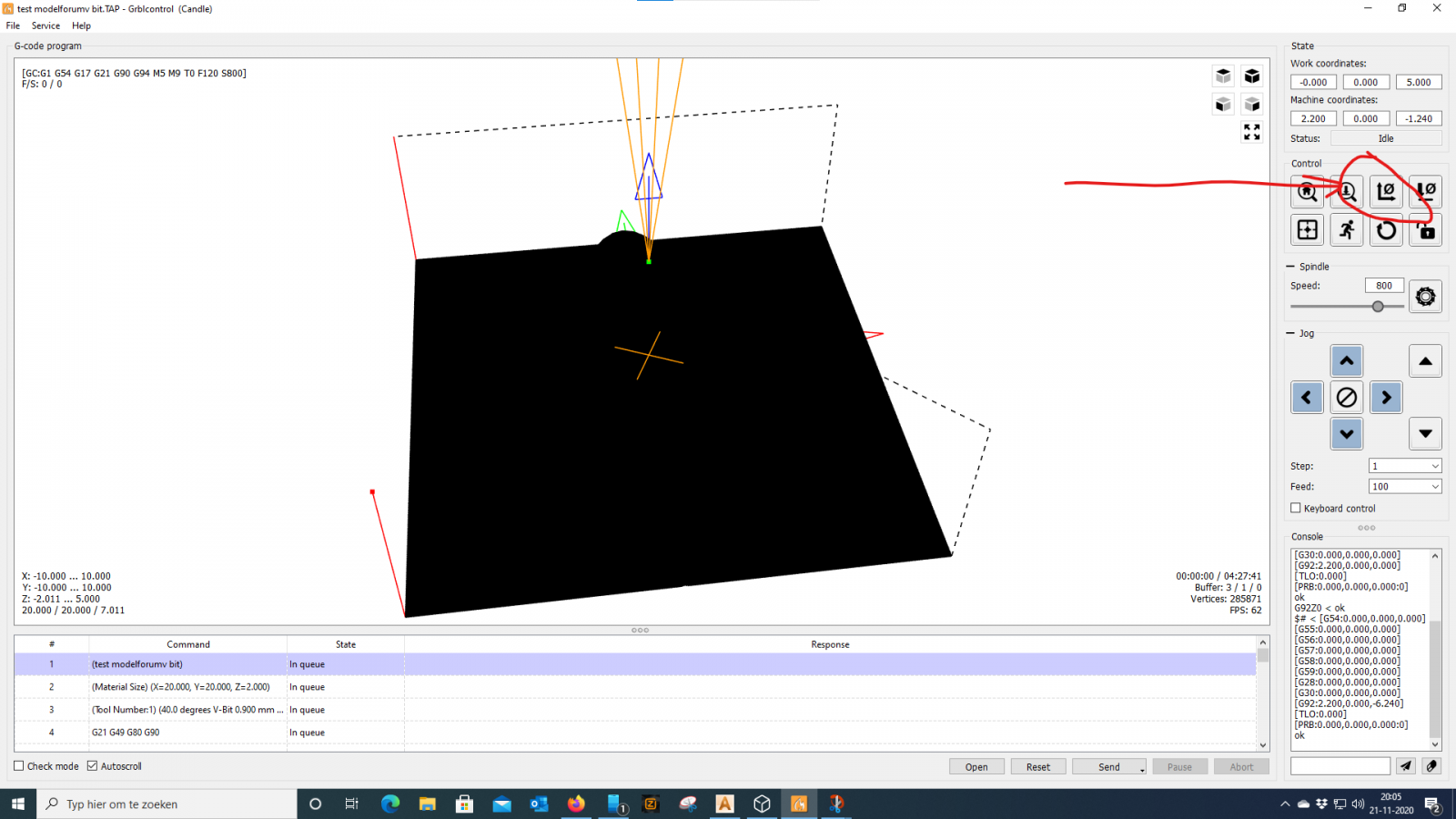

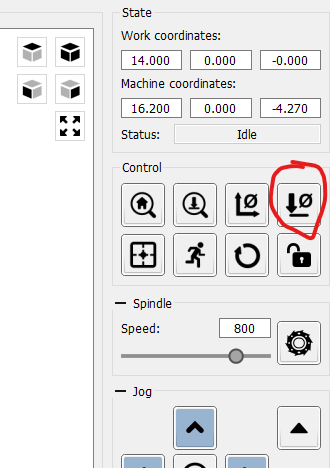

    Van deze knop blijven we af.
    We kunnen wel de x en y as verplaatsen , maar zijn nul punt blijft hetzelfde.
    Alleen door het vervangen van de frees is de z as niet meer goed en moeten we weer instellen.

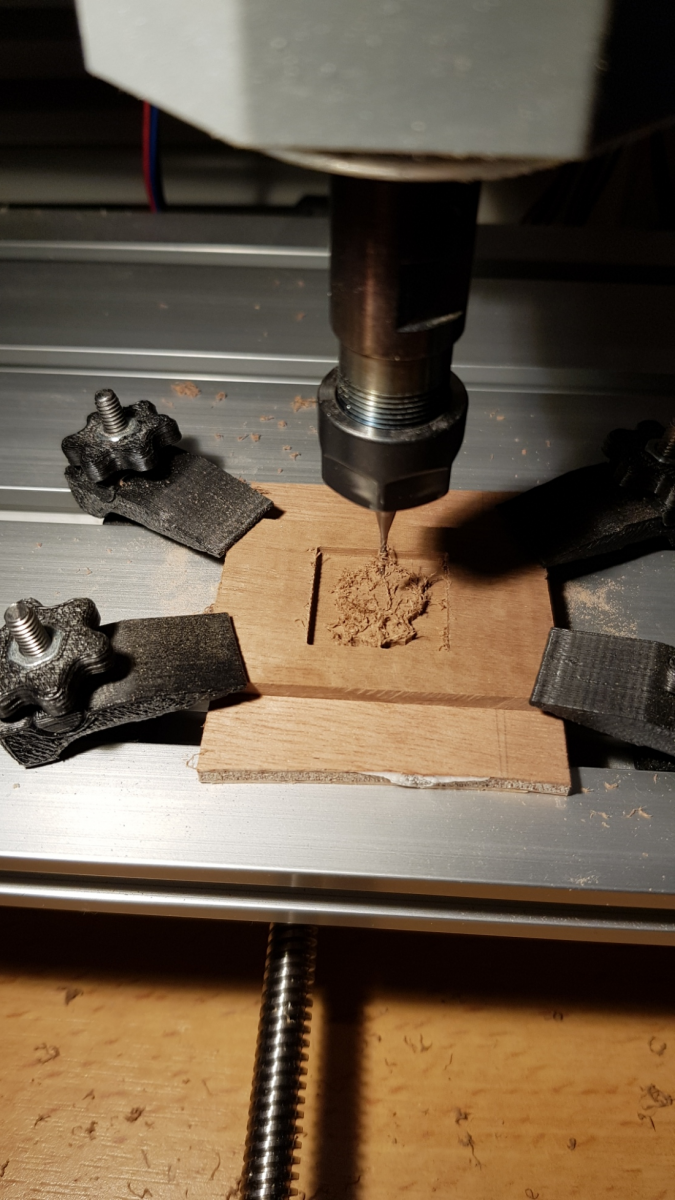

    ik stuur de frees opzij tot er weer vol hout is en met een stukje papier bepaal ik de nul van de z weer.
    het geeft niet er als hij een paar honderdste lager is.
    als je denkt dat het goed is druk je nul z knop in.

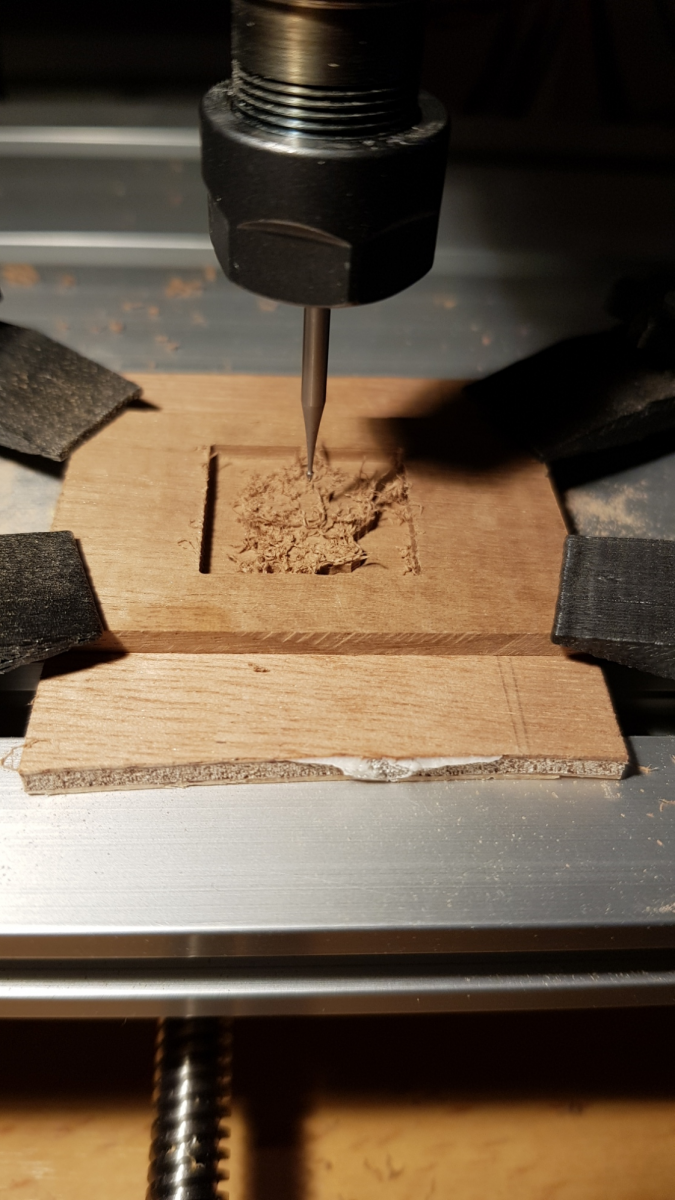

    Frees iets omhoog en starten maar.

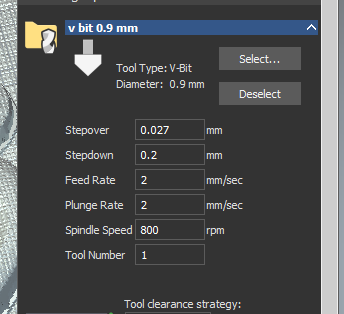

    Wel voor ruim 4,5 uur, maar dat komt door onderstaande instelling.
    Kan je wat veranderen, gewoon uitproberen of het resultaat naar tevredenheid is.

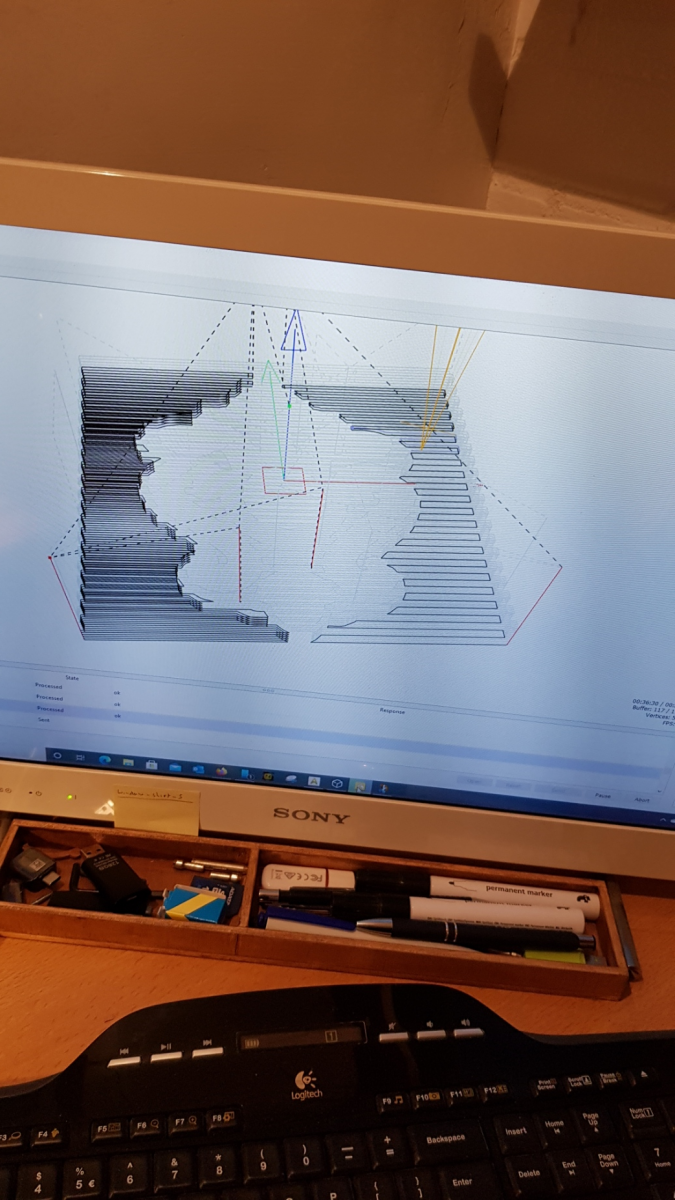

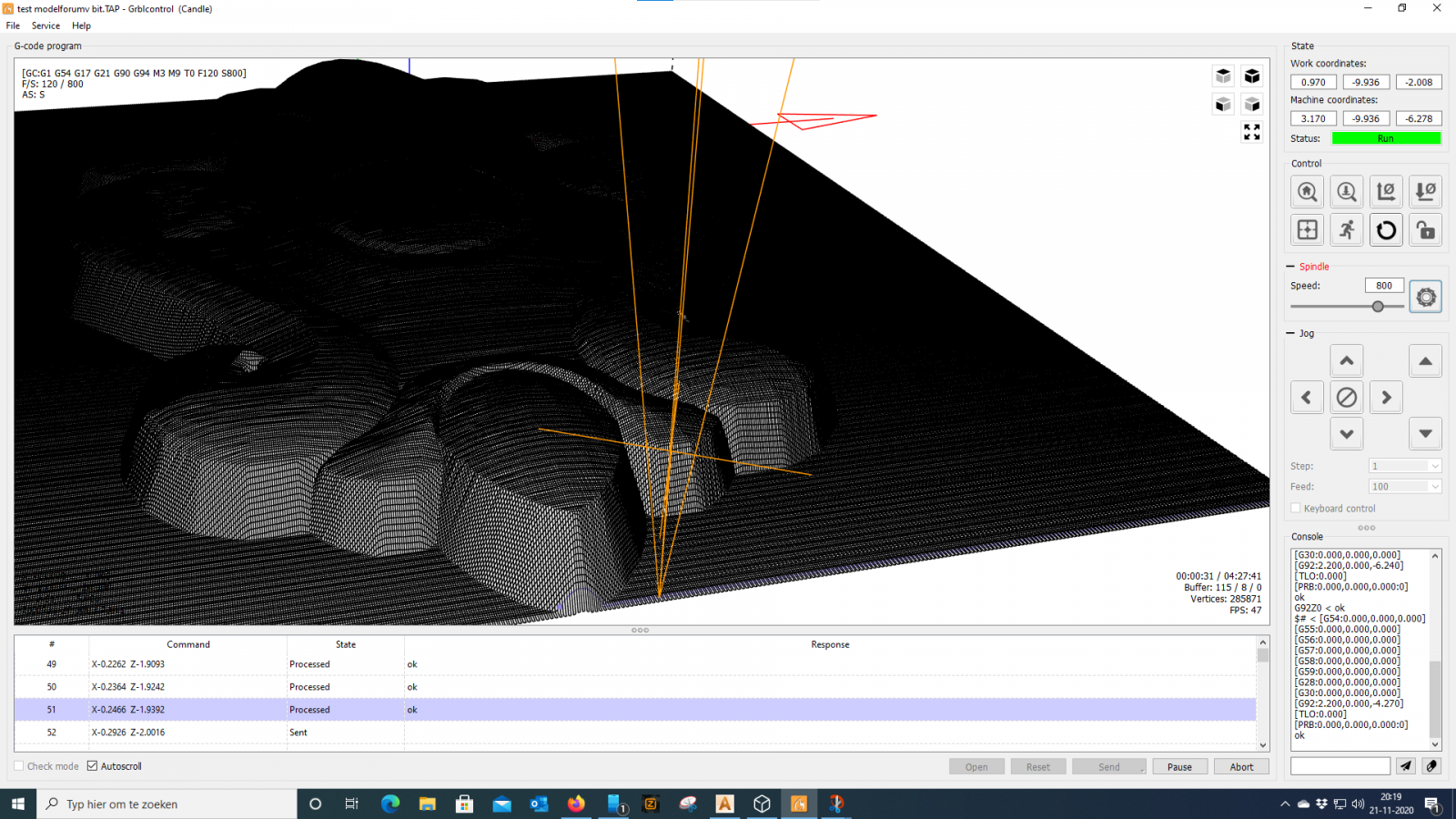

    Elk lijntje is een freesgang

    Laatst bewerkt: 21 nov 2020
    Stephan Kertész, Hoosterw en Herby63 vinden dit leuk.
  3. Bert Mogelin

    Bert Mogelin

    Lid geworden:
    26 aug 2015
    Berichten:
    126
    Locatie:
    Hoorn
  4. *Hans*

    *Hans* Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    30 okt 2012
    Berichten:
    5.701
    Locatie:
    Dordrecht
    Bert,
    In principe zou je toch alles gelijk met de tweede frees kunnen doen? Weliswaar in kleine stapjes en lange freestijd, maar dat bespaart je het opnieuw instellen van de Z as en het maken van eventuele fouten.

    TIMBERWOLF en Herby63 vinden dit leuk.
  5. Bert Mogelin

    Bert Mogelin

    Lid geworden:
    26 aug 2015
    Berichten:
    126
    Locatie:
    Hoorn
    Ik heb dit Artcam programma begin oktober geïnstalleerd op mijn PC.
    Een aantal YouTube instructie filmpjes bekeken en er mee gespeeld.
    Dit is nu de kennis die ik al heb opgedaan, maar dit programma kan veel meer.
    Voor de modelbouw zijn hier veel mogelijkheden mee , kom bijna niet aan modelbouwen toe.
    Maar ja houd je van de straat in deze tijd

    Stephan Kertész vindt dit leuk.
  6. Bert Mogelin

    Bert Mogelin

    Lid geworden:
    26 aug 2015
    Berichten:
    126
    Locatie:
    Hoorn
    Hans,
    Met de frees van 1mm ga je over 20mm met een overlapping van 0.5mm 40 maal heen en weer en dat in 10 lagen.
    met de punt frees van zeg maar 0.1 mm met een halve overlapping is dat 400 maal en dat in 10 lagen.
    Als je eerst de ruwe lagen doet hoef je daarna maar 1 maal de fijne te doen.
    Snap je het :)

  7. Bert Mogelin

    Bert Mogelin

    Lid geworden:
    26 aug 2015
    Berichten:
    126
    Locatie:
    Hoorn
    Hans,
    Bij sommige bewerkingen, als je buiten het hout begint aan de zijkant moet het wel kunnen.

  8. Bert Mogelin

    Bert Mogelin

    Lid geworden:
    26 aug 2015
    Berichten:
    126
    Locatie:
    Hoorn
    In principe heb je wel gelijk.
    Ik heb de sensor voor nul instelling van mijn CNC besteld

    Stephan Kertész vindt dit leuk.
  9. Bert Mogelin

    Bert Mogelin

    Lid geworden:
    26 aug 2015
    Berichten:
    126
    Locatie:
    Hoorn

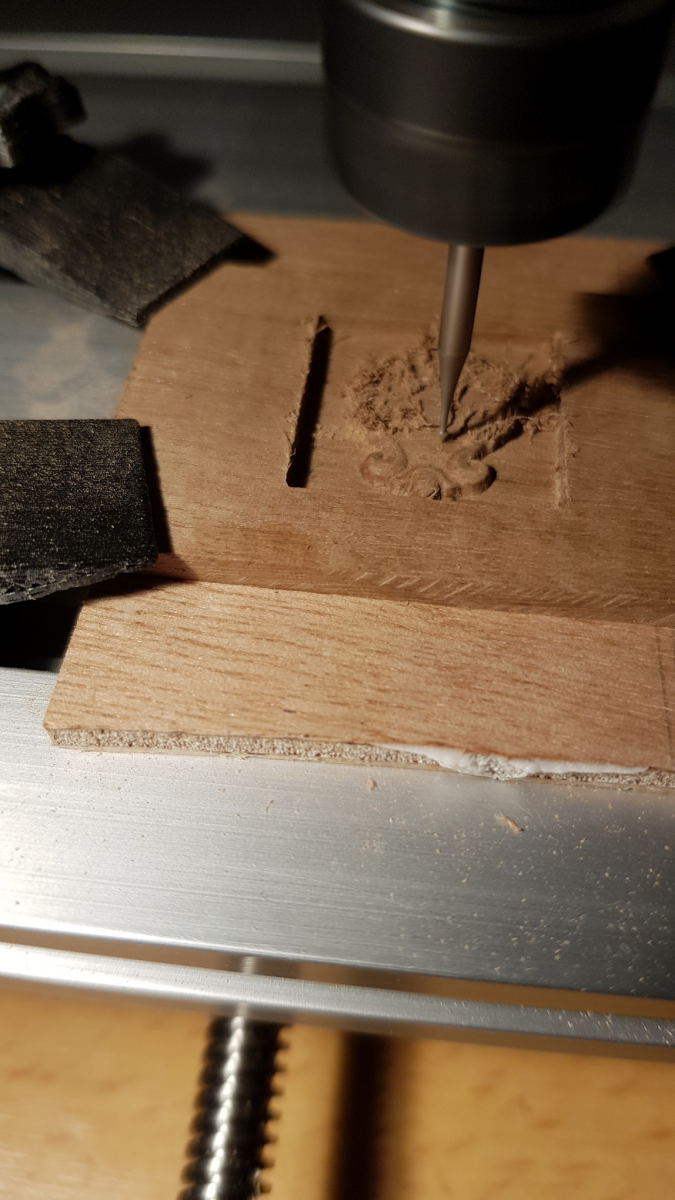

    Hij is lekker bezig

    TIMBERWOLF, Herby63 en Stephan Kertész vinden dit leuk.
  10. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    4.387
    Locatie:
    Ittervoort
    Eerst grof en dan fijn is eigenlijk gangbaar. Ik heb het nog niet gezien dat het in 1 keer ging. Maar nu begrijp ik ook waarom. Dit gaat vlotter zo.
    En zo'n z-as sensor zit ergens op 7 euro bij alie. Dan is het altijd nauwkeurig.

  11. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    4.387
    Locatie:
    Ittervoort
    Die youtuber techydiy welke Hans aanhaalde, die had ook een filmpje met allemaal tips en trucks. Die had een ondergrond op de plaat gemaakt heel handig om de bits en het alu te beschermen.

  12. amazone

    amazone

    Lid geworden:
    3 aug 2009
    Berichten:
    2.328
    Locatie:
    vosselaar
    bert kan je die artcam modellen direct in stl omzetten als je weet ?
    het ziet er bijzonder mooi uit hoor

  13. Bert Mogelin

    Bert Mogelin

    Lid geworden:
    26 aug 2015
    Berichten:
    126
    Locatie:
    Hoorn

    weer wat verder

    Stephan Kertész, Hoosterw en TIMBERWOLF vinden dit leuk.
  14. Bert Mogelin

    Bert Mogelin

    Lid geworden:
    26 aug 2015
    Berichten:
    126
    Locatie:
    Hoorn
    Dirk,
    De modellen kunnen als stl omgezet worden.

  15. TIMBERWOLF

    TIMBERWOLF Forum veteraan

    Lid geworden:
    28 aug 2008
    Berichten:
    10.764
    Locatie:
    noord-holland
  16. Hoosterw

    Hoosterw Vriend van modelbouwforum.nl

    Lid geworden:
    22 jun 2011
    Berichten:
    2.354
    Locatie:
    Nuenen
    Ik ga mijn schoen zetten vanavond. Ik ben om. Hopelijk dat onze klaas de juiste machine weet te vinden, hij zal er wel verstand van hebben.

    Herby63 en TIMBERWOLF vinden dit leuk.
  17. Bert Mogelin

    Bert Mogelin

    Lid geworden:
    26 aug 2015
    Berichten:
    126
    Locatie:
    Hoorn
    De x gang is klaar.
    Ik vindt het zo ook wel mooi zet de y gang stop.

    Herby63, TIMBERWOLF en Stephan Kertész vinden dit leuk.
  18. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    4.387
    Locatie:
    Ittervoort
    Hoe heb jij je artcam eigen gemaakt?

  19. Bert Mogelin

    Bert Mogelin

    Lid geworden:
    26 aug 2015
    Berichten:
    126
    Locatie:
    Hoorn
    Stephan, ik heb veel via YouTube bekeken. Daar staan ook lessen op.
    Artcam standard tutorials - 1.1 denk dat je ze dan vind

    Stephan Kertész, Herby63 en Hoosterw vinden dit leuk.
  20. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    4.387
    Locatie:
    Ittervoort
    Die had ik ook gevonden. En ben al bezig met de eerste lessen. Dan gaat het goed komen. Thanks.
