Damen multicat 3013, 1/50 scratch build

Discussie in 'Bouwverslagen - Schepen' gestart door Tug.NL, 2 aug 2019.

  1. Tug.NL

    Tug.NL Vriend van modelbouwforum.nl

    Lid geworden:
    17 nov 2016
    Berichten:
    786
    Locatie:
    Wormerveer
    das mooi Sjoerd dat het zo duidelijk genoeg is.
    natuurlijk wel fotos plaatsen van je kraan.
    hoe ga jij de de mast beweegbaar maken?

  2. Tug.NL

    Tug.NL Vriend van modelbouwforum.nl

    Lid geworden:
    17 nov 2016
    Berichten:
    786
    Locatie:
    Wormerveer

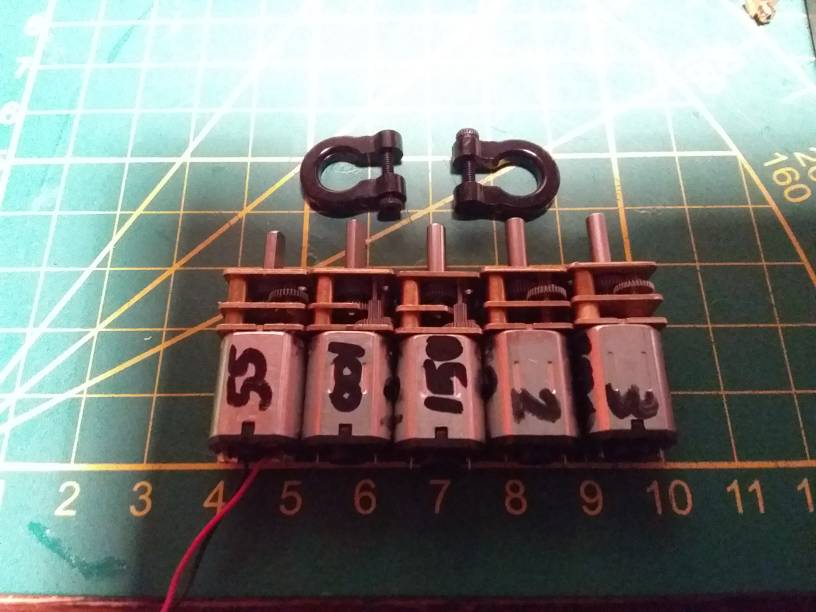

    Nieuw materiaal op de werf gearriveerd.
    4 verschillende snelheden N20 motoren
    55, 100,150,200 en 300rpm ik denk dat de 200rpm op de kraan komt
    20sec is mooi voor een rotatie denk ik (met gestrekte arm tijd gemeten)
    Dat is dus 3 rotaties per minuut, met 60 tanden op de draaikrans word dat dus 180 rpm voor de worm, 1 tandje verzet per rpm.
    200rpm komt dan het dichts in de buurt, er komt ook nog een esc voor dus mooi regelbaar.
    Ook 4 D shackles geleverd bij wish mooi voor aan de kraan of lieren

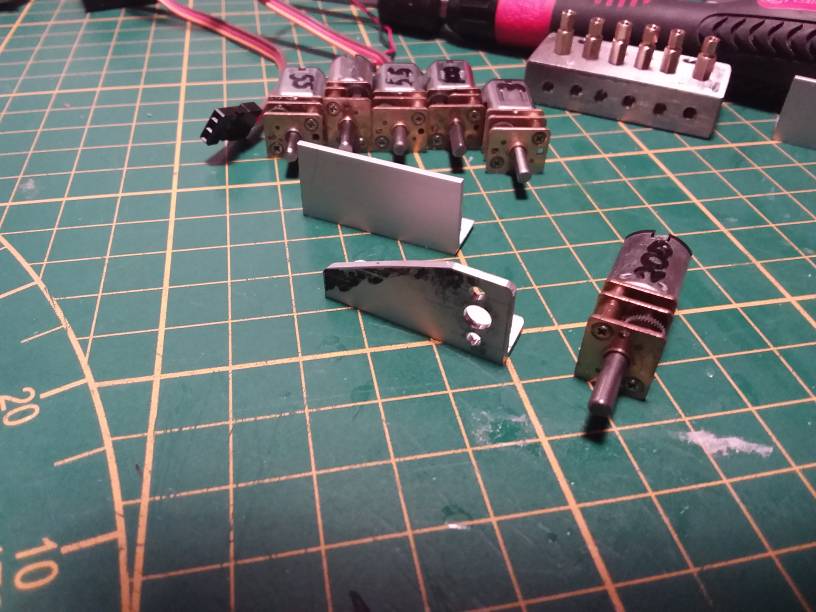

    In de pauze op het werk , motorsteun gemaakt, draad gat in de motor is M1.6
    1.0 mm gaatjes geboord om de giek cilinders te kunnen monteren.

  3. Herby63

    Herby63

    Lid geworden:
    6 aug 2009
    Berichten:
    900
    Locatie:
    Brugge
    Dag Roald,
    Wat is de maat van de schroefjes waarmee je de N20 motortjes ergens aan bevestigt, Is Dat M1.4 of M1.6, of nog iets anders?

  4. Tug.NL

    Tug.NL Vriend van modelbouwforum.nl

    Lid geworden:
    17 nov 2016
    Berichten:
    786
    Locatie:
    Wormerveer
    Zoals onder de foto staat de 2 draad gaten zijn M1.6

  5. Herby63

    Herby63

    Lid geworden:
    6 aug 2009
    Berichten:
    900
    Locatie:
    Brugge
    Oeps, sorry, ik was zo gefascineerd door de motortjes met hun vertragingsmechanisme, dat ik de tekst ertussen over het hoofd had gezien :)

    Tug.NL vindt dit leuk.
  6. Tug.NL

    Tug.NL Vriend van modelbouwforum.nl

    Lid geworden:
    17 nov 2016
    Berichten:
    786
    Locatie:
    Wormerveer
    Geen probleem Herby,
    Ja die zijn leuk, via wish 2 euro ofzo, daar komen ze ook vandaan
    Als je ze bij conrad besteld 38.

    Mvg,
    Roald

  7. Tug.NL

    Tug.NL Vriend van modelbouwforum.nl

    Lid geworden:
    17 nov 2016
    Berichten:
    786
    Locatie:
    Wormerveer

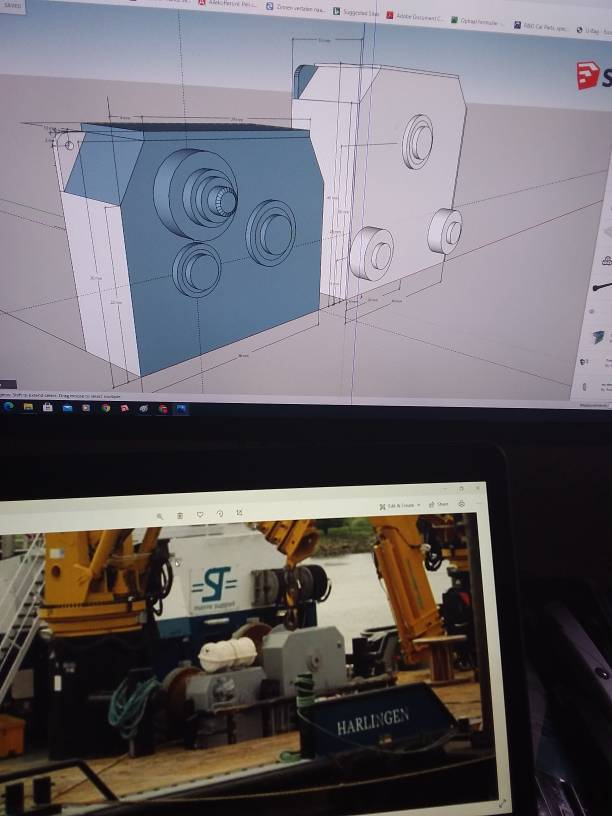

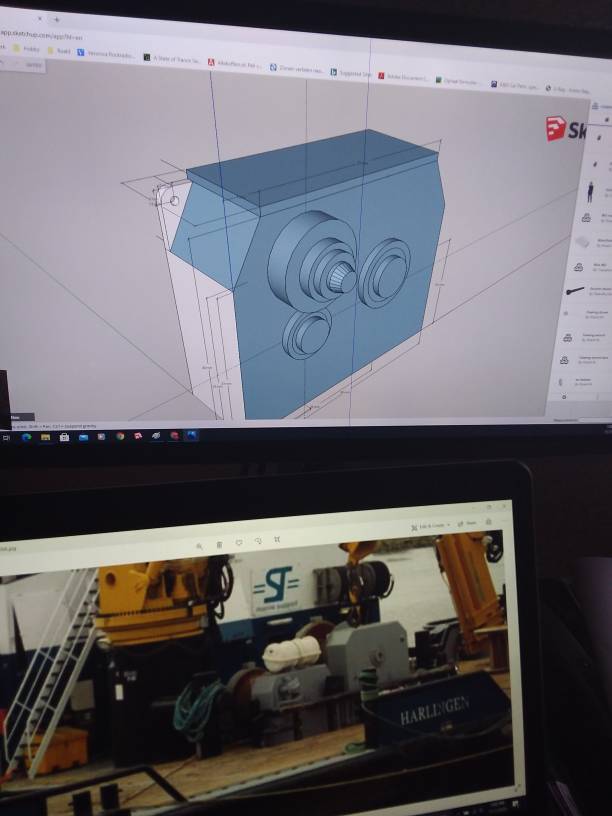

    Lekker aan het tekenen vandaag, gelukkig heb ik tekeningen van de lieren gekregen, dus niks gokken maar gewoon op schaal kunnen bouwen

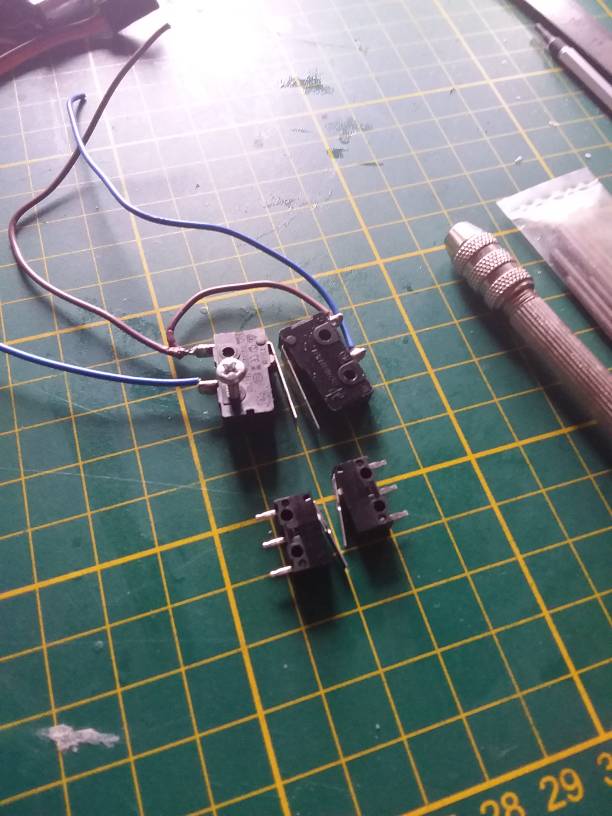

    Ook nog kleinere micro switches gevonden bij conrad

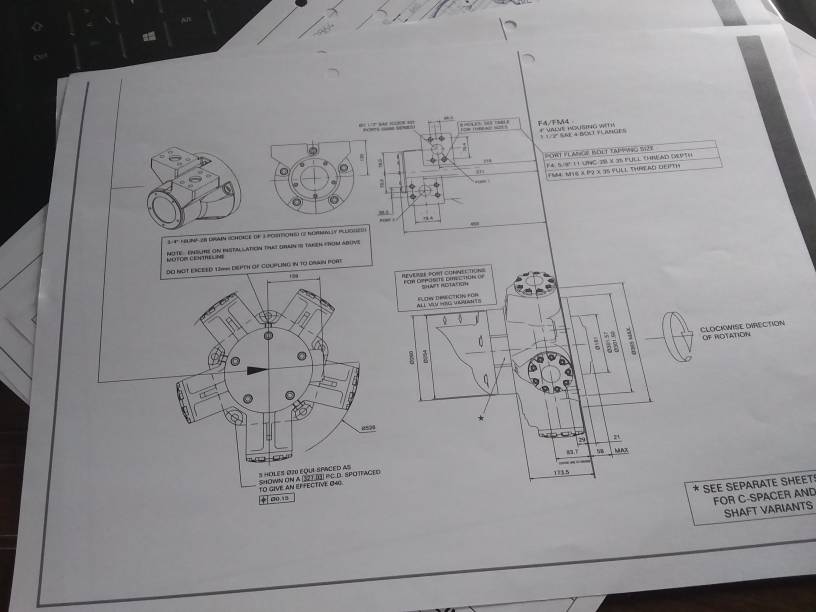

    Tekening geprint van de hydraulische motoren op de lieren
    Anchor handeling en towwinch achter elkaar gezet

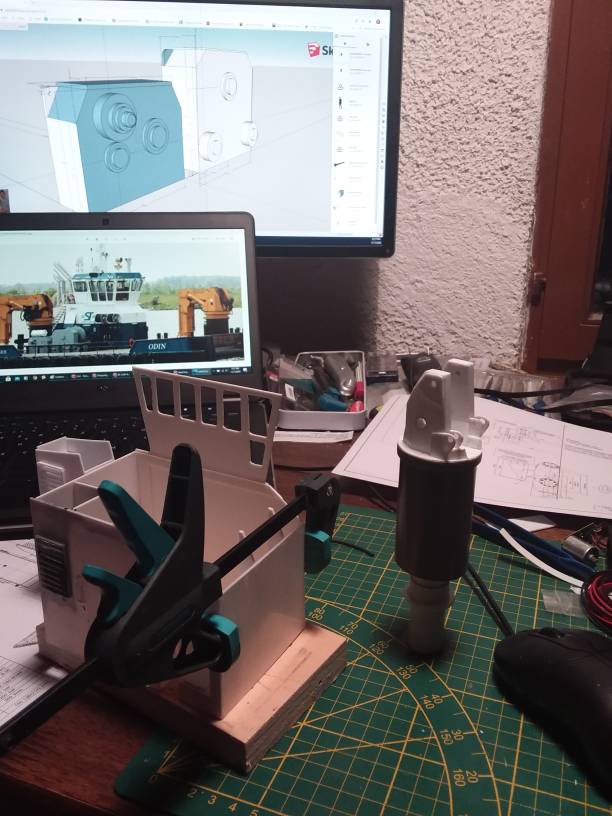

    Dekhuis verder inelkaar gelijmd

  8. JaFa

    JaFa

    Lid geworden:
    20 jun 2010
    Berichten:
    757
    Locatie:
    Leuven (Belgie)

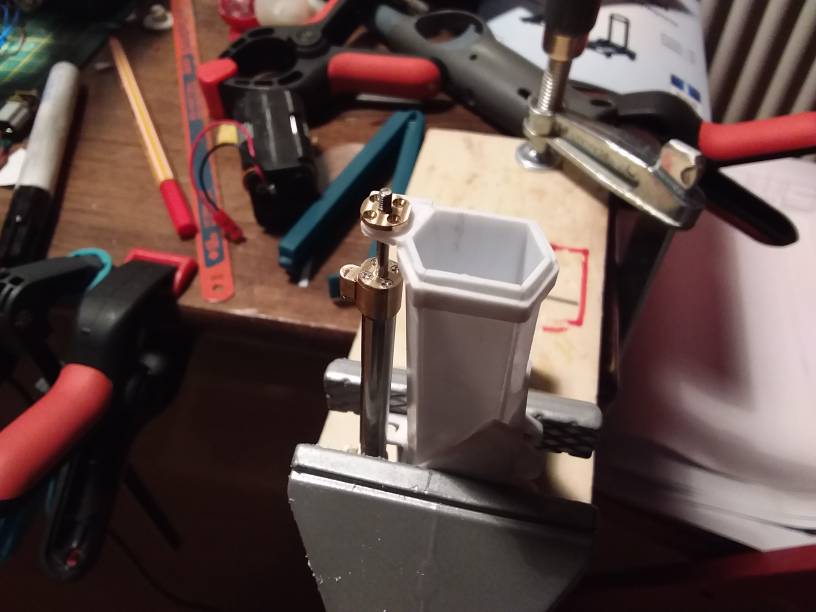

    Stilaan begint het ergens op te lijken he, ik zou die onderkant van de kraan toch eens testen misschien is hij sterk genoeg om te gebruiken, je kan er altijd messing buisjes inzetten en eventueel epoxi of stabilit laten inlopen om een soliede body te krijgen. de kraan moet ook geen Kg kunnen dragen denk ik dan, dan kan je enkel de arm van messing maken dat zet je direct een maand vooruit. Zomaar een ingeving...

    Tug.NL vindt dit leuk.
  9. Tug.NL

    Tug.NL Vriend van modelbouwforum.nl

    Lid geworden:
    17 nov 2016
    Berichten:
    786
    Locatie:
    Wormerveer
    goedeavond Jan,
    inderdaad beetje bij beetje word het een multicat.
    dat zou ook kunnen, ik heb een tijdje geleden al een hijstest gedaan met een veerunster en gecalibreerde gewichten, en tot 200gr hijsen blijft de pla kraan nog gewoon heel.w

    waar heb jij de glijlagertjes vandaan die jij op jouw lieren gebruikt?

    mvg,
    Roald

  10. vGenLheftruck_Maarten

    vGenLheftruck_Maarten

    Lid geworden:
    4 jun 2020
    Berichten:
    132
    Locatie:
    Den Bosch

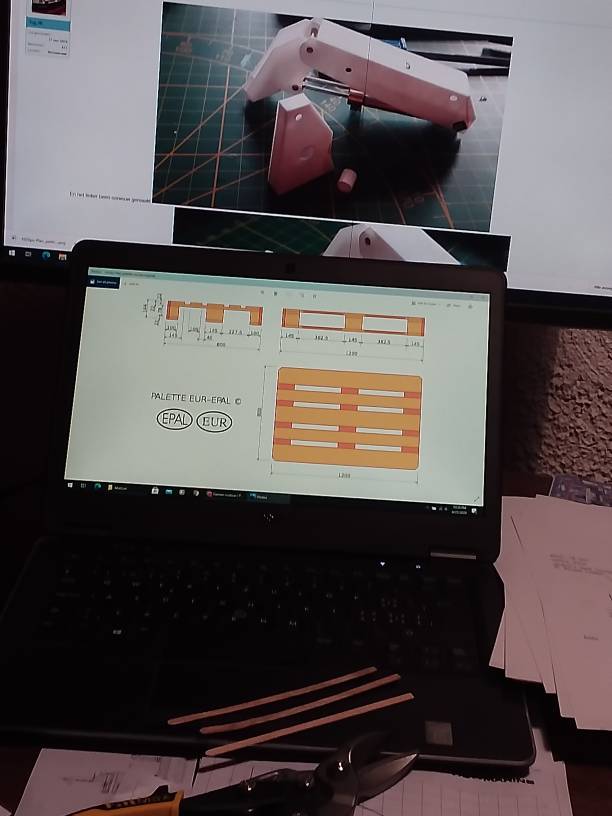

    Je hebt een heel eind terug euro pallets gemaakt.
    Kan je eenvoudig de schaal aanpassen en ze ook 1:14 maken?
    En hoe krijg je dat EUR logo er op?

    Wat een mooi project is dit zeg!!

    Laatst bewerkt: 9 nov 2020
    Tug.NL vindt dit leuk.
  11. Tug.NL

    Tug.NL Vriend van modelbouwforum.nl

    Lid geworden:
    17 nov 2016
    Berichten:
    786
    Locatie:
    Wormerveer
    Hallo Maarten,
    Dat is niet zo moeilijk,
    Euro pallet in 1 op 14 is 85.7 mm bij 57 mm en 10mm hoog.
    Logo kan met een decal stickervel in de printer.
    Of een stempeltje in 3d printen kan natuurlijk ook

  12. Tug.NL

    Tug.NL Vriend van modelbouwforum.nl

    Lid geworden:
    17 nov 2016
    Berichten:
    786
    Locatie:
    Wormerveer

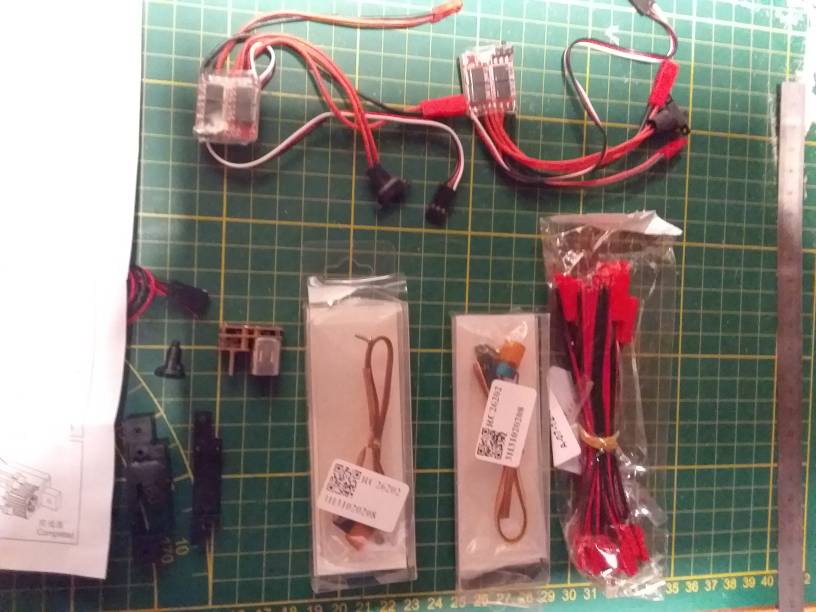

    Nieuw materiaal op de werf gearriveerd gedurende mijn afwezigheid
    2x esc voor de kranen of de winches
    Touwtjes met stekkers om de esc en aan de motoren te kunnen knopen
    2x zwaailicht, ik wil kijken of ik die van 1 op 14 naar 1 op 50 kan ombouwen.

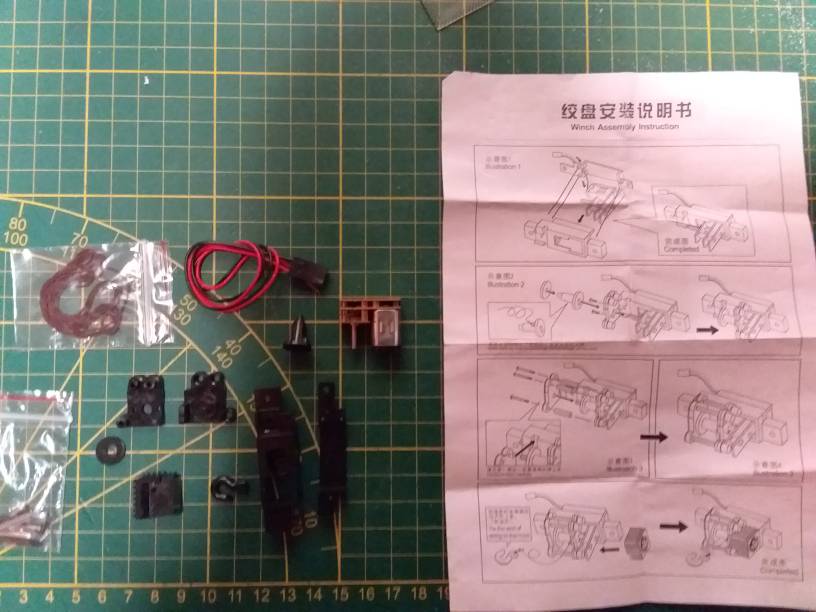

    Sneak preview van de tugger winch .
    trommel is net 10 mm groot.
    En motor eronder verdekt opgesteld
    Ziet er goed uit...nu dus nog eentje bestellen
    Zijn eigenlijk bumper lieren voor op 1/16 4×4 rockcrawlers

  13. ShabaF117

    ShabaF117

    Lid geworden:
    9 mei 2020
    Berichten:
    17
    Locatie:
    Zuid Holland
  14. Tug.NL

    Tug.NL Vriend van modelbouwforum.nl

    Lid geworden:
    17 nov 2016
    Berichten:
    786
    Locatie:
    Wormerveer
  15. ShabaF117

    ShabaF117

    Lid geworden:
    9 mei 2020
    Berichten:
    17
    Locatie:
    Zuid Holland
    Werkt op/met 3pos schakelaar, is dus in jou geval inlieren, stil en uitlieren . Werkt met een esc beter

    Tug.NL vindt dit leuk.
  16. Tug.NL

    Tug.NL Vriend van modelbouwforum.nl

    Lid geworden:
    17 nov 2016
    Berichten:
    786
    Locatie:
    Wormerveer
    Dat ga ik proberen..heb alleen die stekker maat (nog) niet . Of die eraf solderen en er standaard mini rood opzetten

  17. Sjoerd82

    Sjoerd82

    Lid geworden:
    14 jul 2017
    Berichten:
    29
    Locatie:
    Anna Paulowna

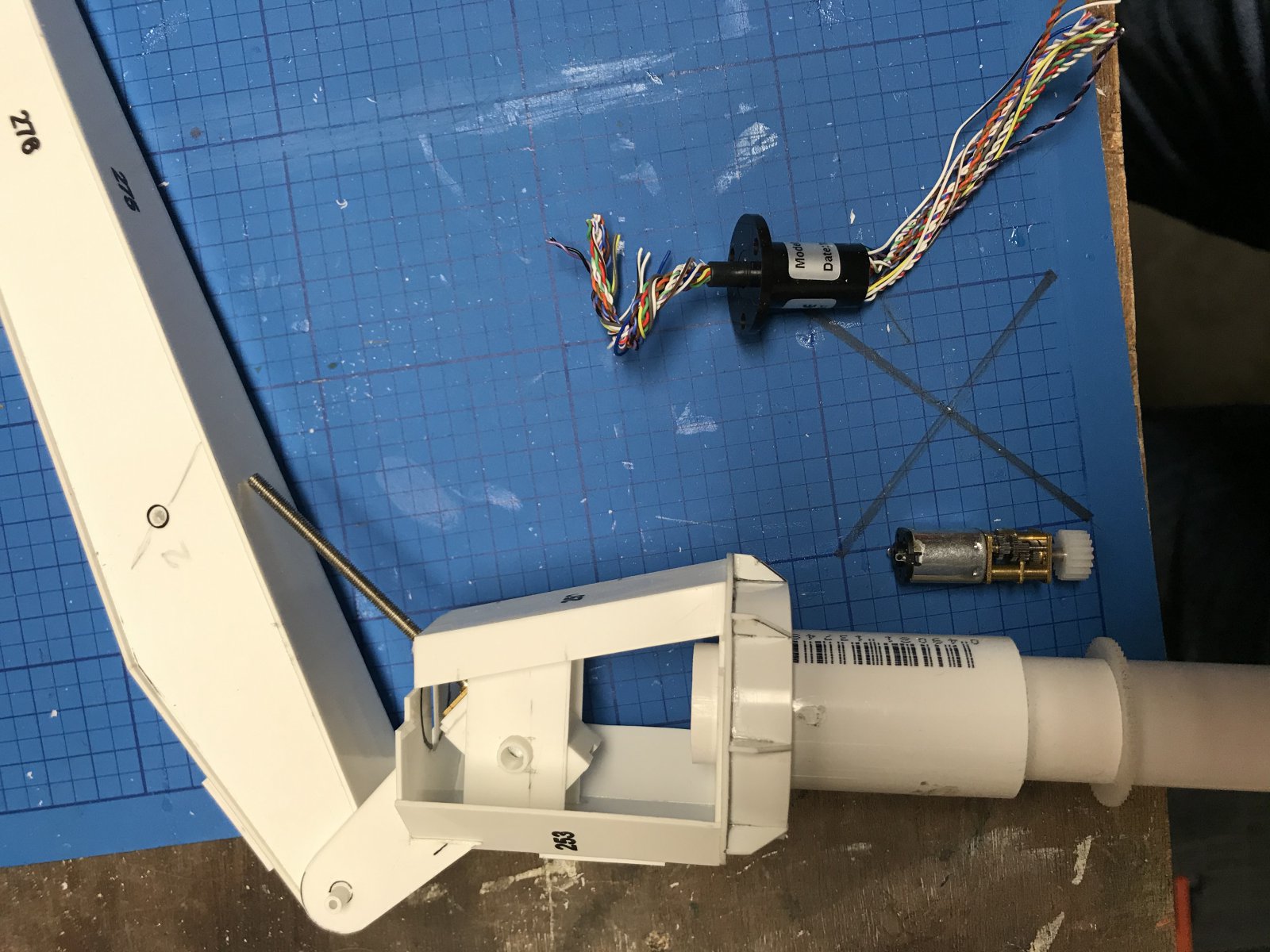

    Mijn kraan word geheel elektrisch, 1 N20 motor voor het roteren en een N20 motor met draad om de mast omhoog te zetten.
    In de mast moet nog een moer komen waar dan de draad van de motor in draait.
    Onderstaand een foto van de eerste opzet.


    kaapstander en Tug.NL vinden dit leuk.
  18. Tug.NL

    Tug.NL Vriend van modelbouwforum.nl

    Lid geworden:
    17 nov 2016
    Berichten:
    786
    Locatie:
    Wormerveer
    Goedeavond Sjoerd,
    Dat is wel een hele dikke kraan.
    Mooi project , ik volg je bouwverslag al

    Mvg
    Roald

  19. Tug.NL

    Tug.NL Vriend van modelbouwforum.nl

    Lid geworden:
    17 nov 2016
    Berichten:
    786
    Locatie:
    Wormerveer

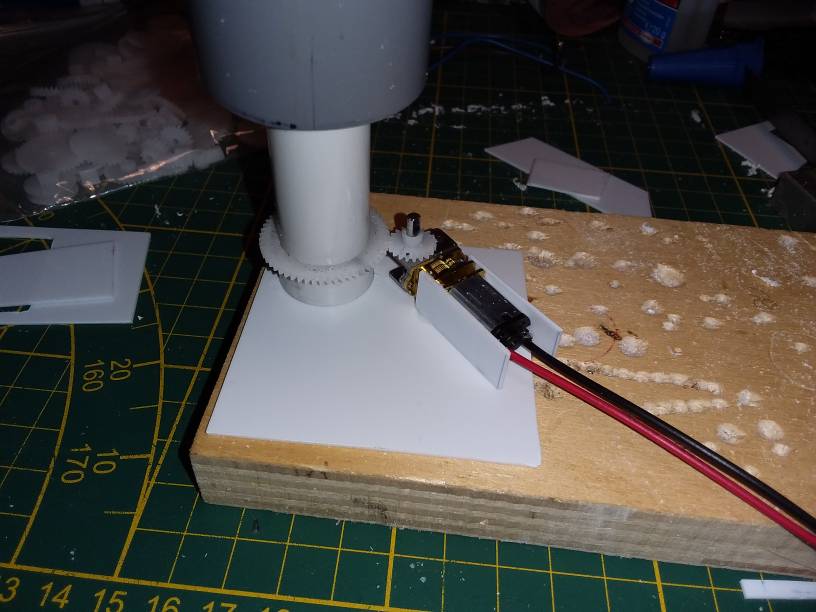

    Eerste geslaagde test met de kraan, wat vinden jullie draait hij zo te snel of goed genoeg?

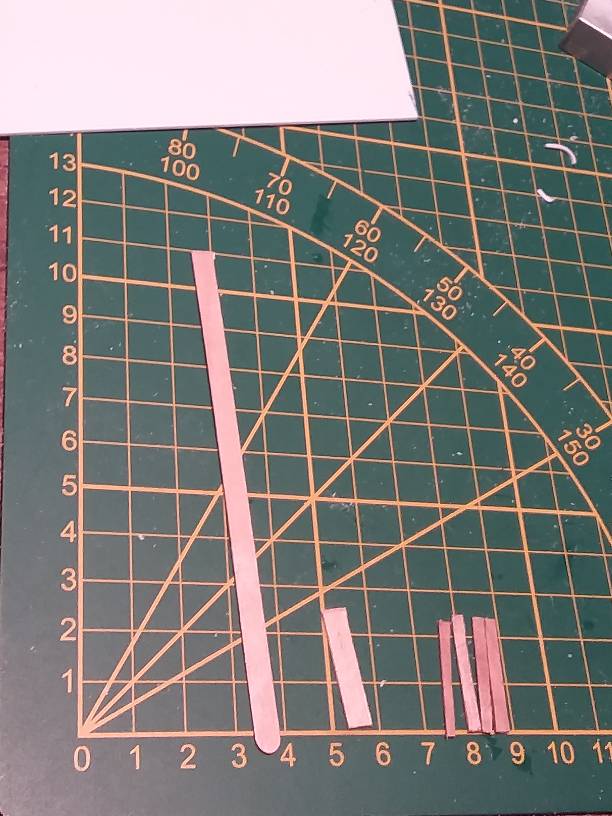

    Styreen test plaatje

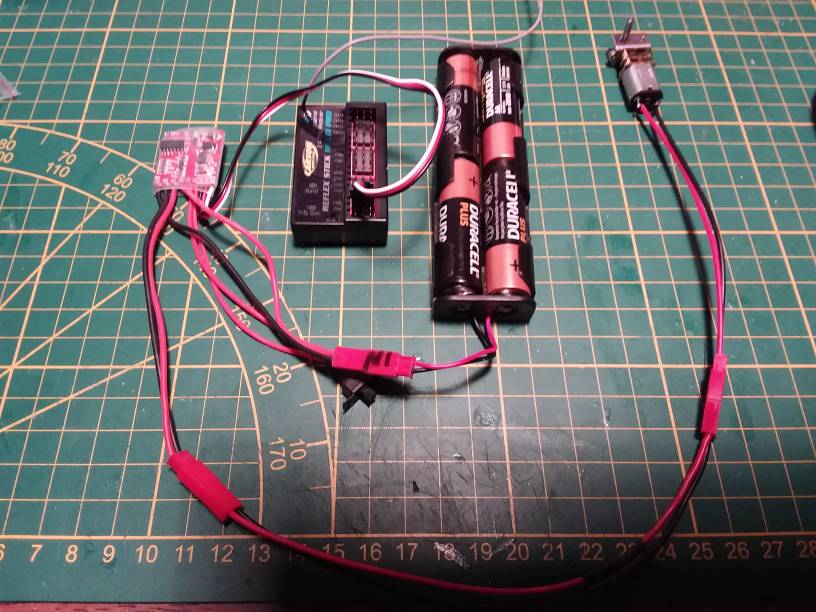

    Even de esc op de rx aangesloten voor het testen

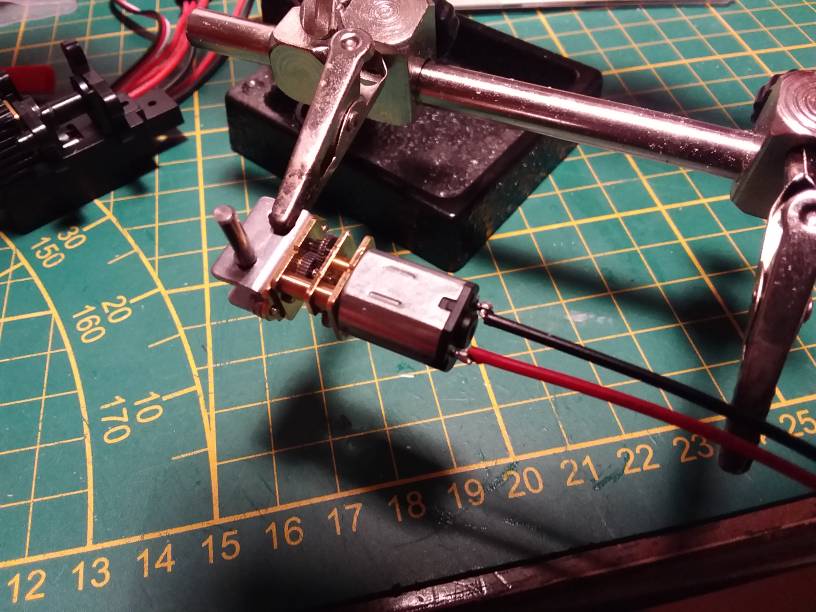

    Draadjes aan de haakse N20 gesoldeerd

  20. Macrabbit

    Macrabbit

    Lid geworden:
    16 mei 2010
    Berichten:
    2.156
    Locatie:
    Julianadorp
    De kaan draait voor mijn gevoel te snel. Nu heb je er een ESC tussen volgens mij. Is dit de langzaamste stand? Je hebt zelf natuurlijk ook gezien dat de bewegingen niet echt vloeiend zijn bij het starte Ook tijdens de 360 graden turn zie ik wat schokjes. Mogelijk nog een kwestie van afstelling. Nu zie ik dat je voor het draaien een N20 motor gebruikt met een tandwiel. Je zou ook nog kunnen testen of een wormwiel toch niet beter werkt. Maar verder leuk gevonden en ben benieuwd naar het hydraulische gedeelte.

    Tug.NL vindt dit leuk.
