Damen multicat 3013, 1/50 scratch build

Discussie in 'Bouwverslagen - Schepen' gestart door Tug.NL, 2 aug 2019.

  1. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    996
    Locatie:
    Wormerveer
    Na de winterstop, weer rustig oppakken.
    Afgelopen tijd te druk met andere dingen (werk en prive projecten) om aan de multicat te werken.
    Begonnen met de lieren te teken

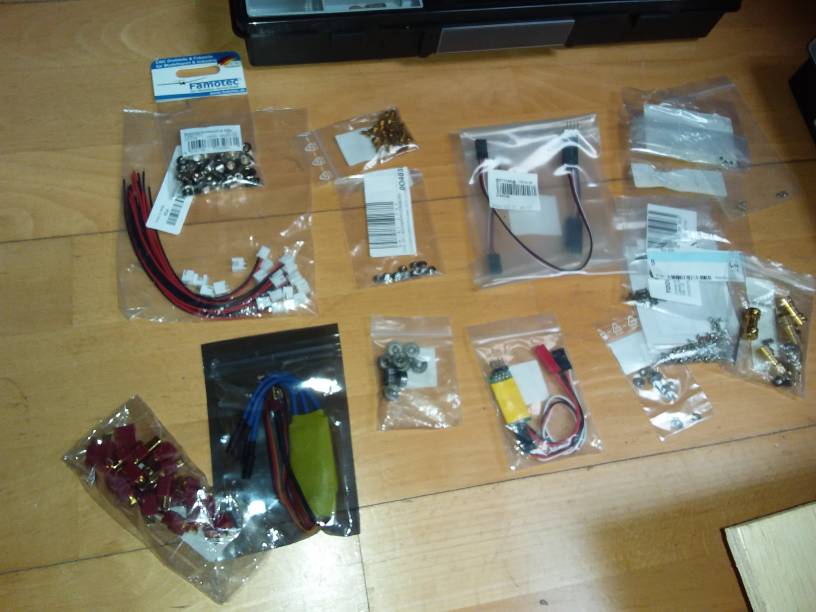

    Lagers en glijbussen en ander klein spul voor de lieren en kranen is ook binnen gekomen.

    Laatst bewerkt: 2 feb 2021
  2. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    996
    Locatie:
    Wormerveer
    Eindelijk weer eens wat gedaan, Anchor handling tand wielkast uit 1mm styreen gemaakt , de montage en voet plaat worden uit 1mm messing gemaakt. 20210303_210305.jpeg

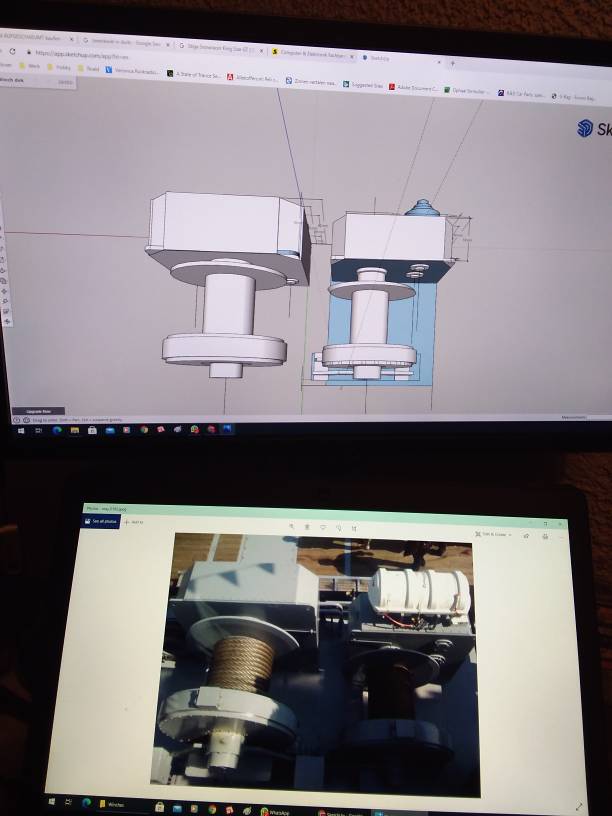

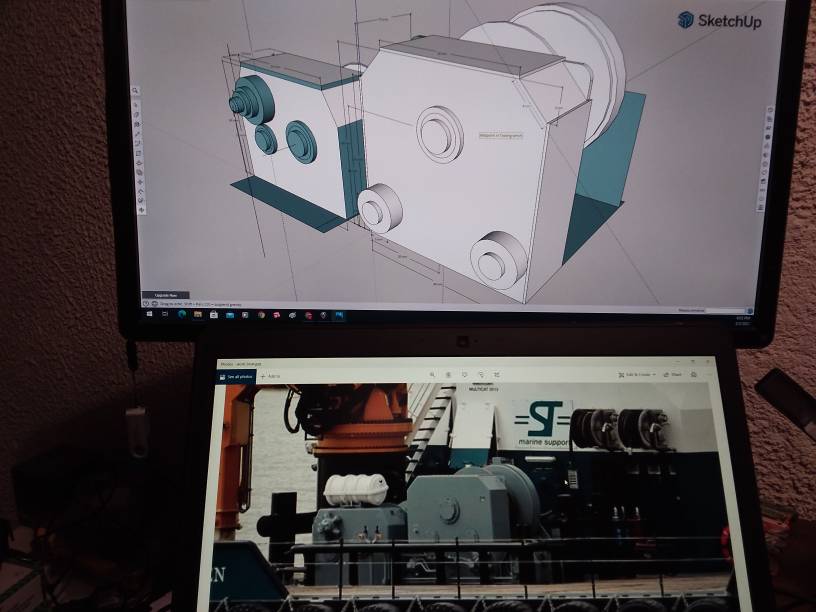

    3D tekening in sketchup.

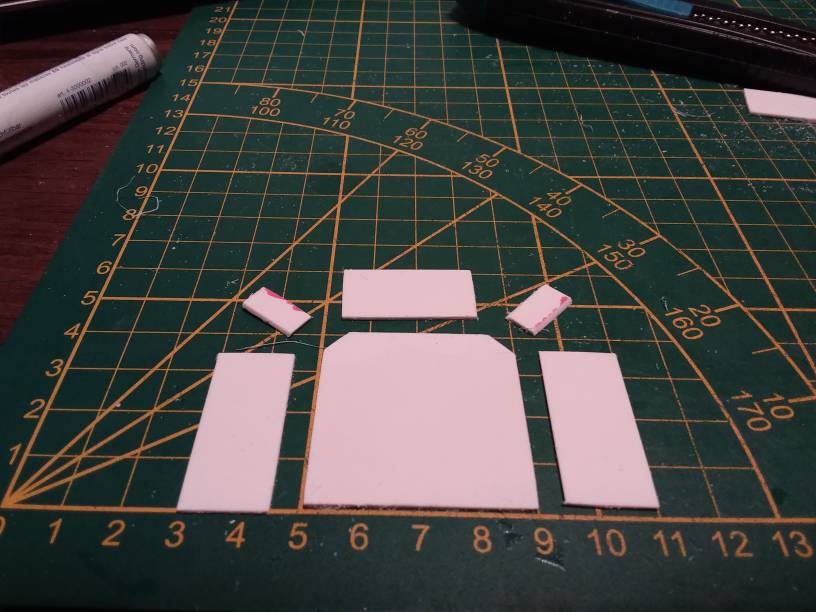

    Plaat uitslag van de tandwielkast

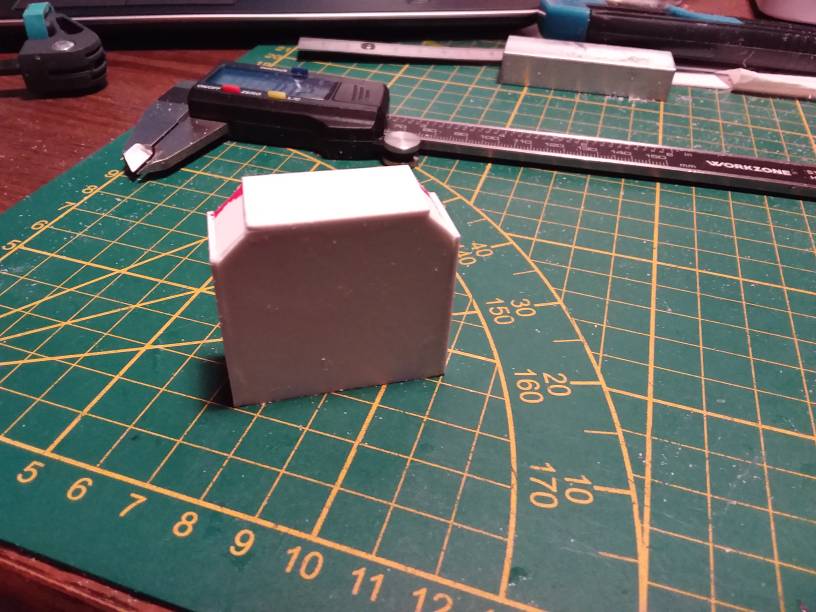

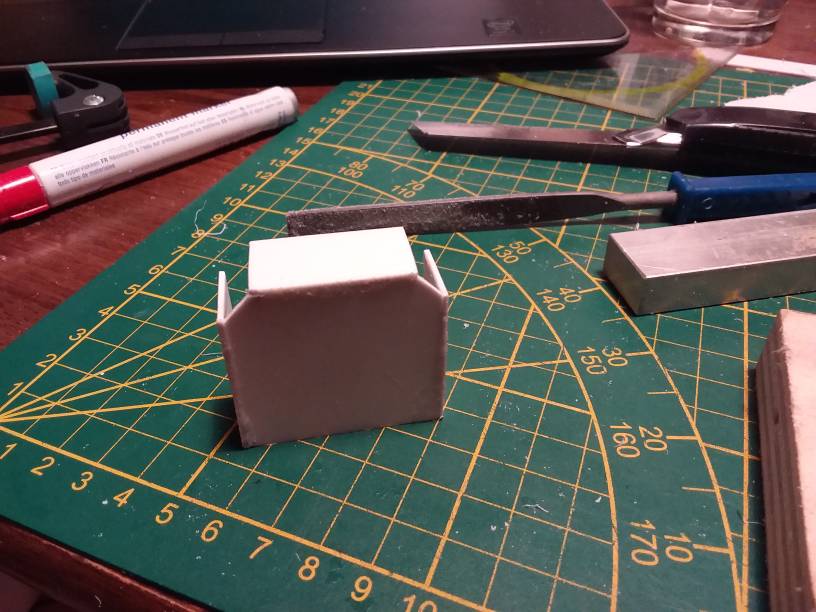

    Alle grote vlakken haaks gelijmd
    De schuine kanten er verzet ingezet , zoals op de echte lier

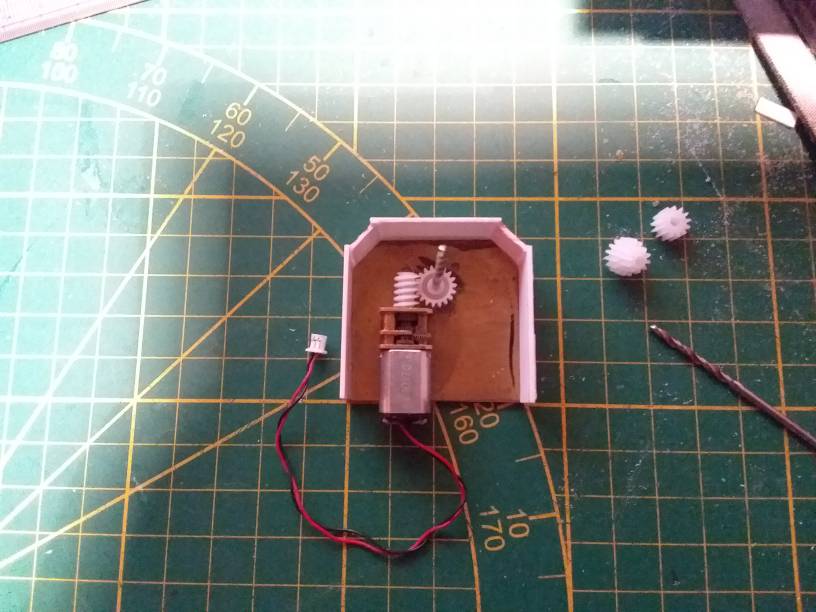

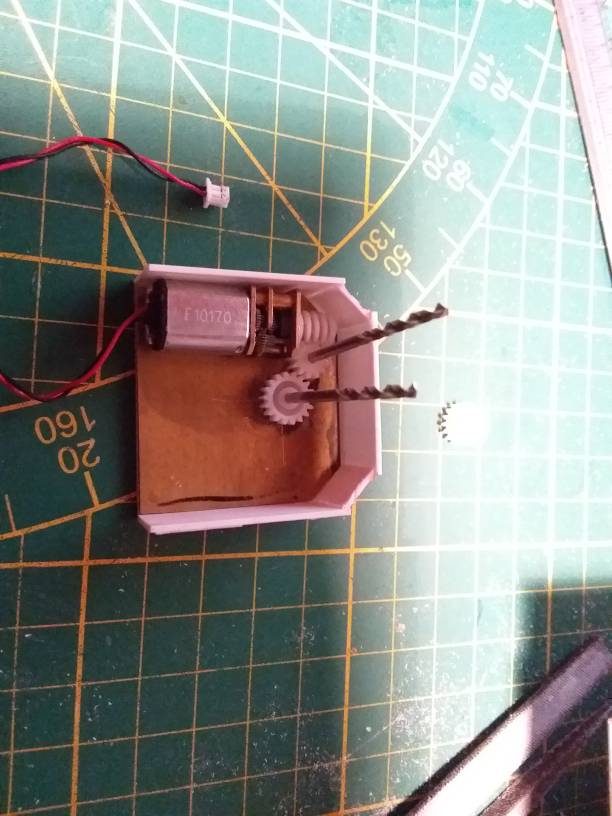

    Liermotor past er mooi in

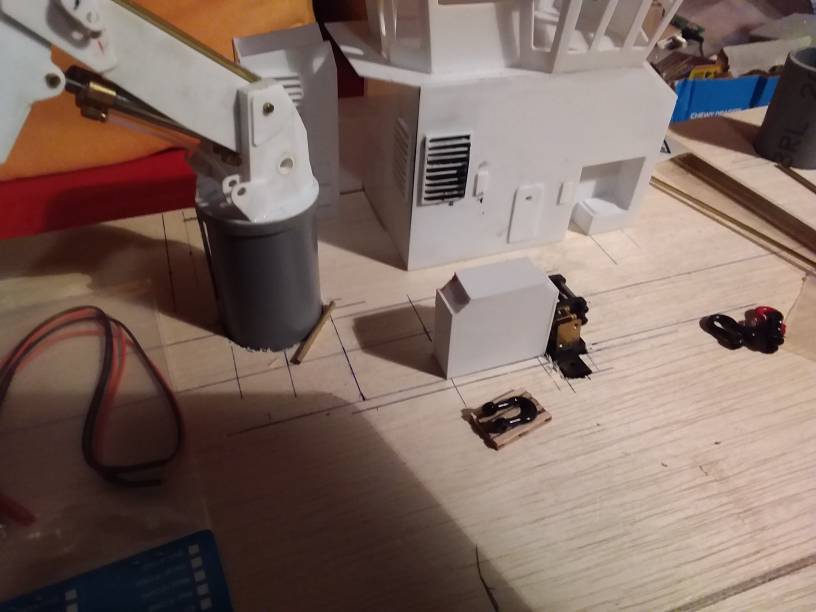

    Tandwielkast aan dek van de multicat

    kaapstander, bad65, k-k en 1 andere persoon vinden dit leuk.
  3. JaFa

    JaFa

    Lid geworden:
    20 jun 2010
    Berichten:
    951
    Locatie:
    Leuven (Belgie)
    Helemaal niet slecht, toch heb ik de indruk dat de flow wat gaan liggen is?

    Tug.NL vindt dit leuk.
  4. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    996
    Locatie:
    Wormerveer
    Als in work flow?
    Ja beetje druk op mijn werk..veel onderweg..aog ..
    Maar heb de draad weer opgepakt.
    Inmidels de messing basisplaat gemaakt. En de tandwielen uitgezocht tussen de motor en lier trommel

  5. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    996
    Locatie:
    Wormerveer
    Dit is de grootste van de 2 hoofd lieren ,

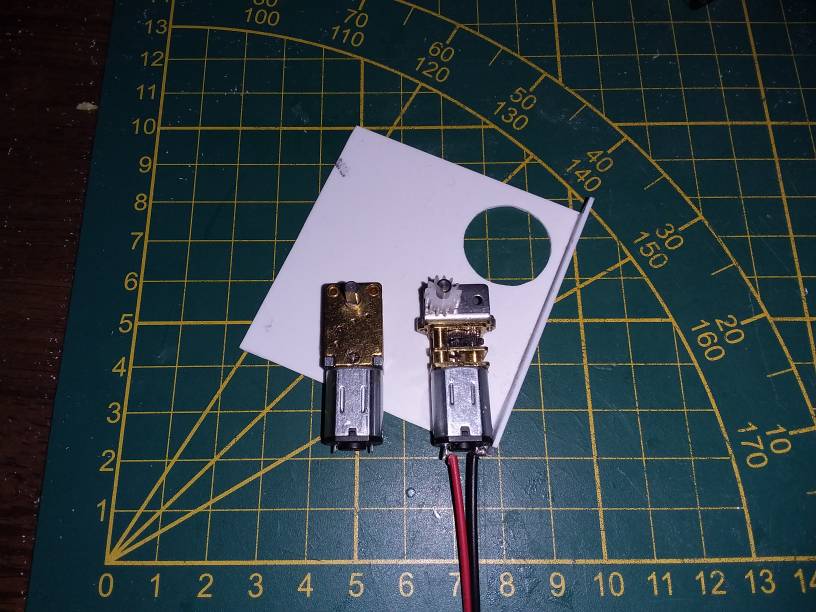

    Bij de kleinste gaat de N20 motor nooit in de tandwielkast passen en bij de tugger winch al helemaal niet.

    Heb nu het plan om de 2 hoofd lieren met de tugger lier. Op een losse dekplaat te monteren met een "kruipruimte " eronder.
    Ik kan dan de N20 motoren door het dek laten zakken.
    Afwatering op de kruipruimte naar een rompdoorvoer

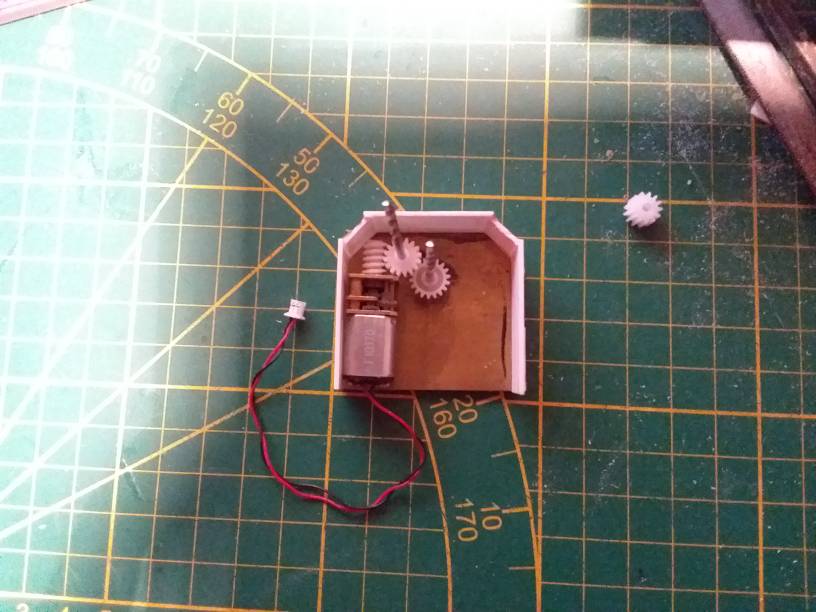

    N20 direct op de trommel as
    Met een tussen tandwiel
    Met een verzet dubbel tussen tandwiel

  6. JaFa

    JaFa

    Lid geworden:
    20 jun 2010
    Berichten:
    951
    Locatie:
    Leuven (Belgie)
    Ik heb mijn winches net zo gedaan, ik zou trouwens voor de degene gaan met tussentandwiel, dan heb je geen last van die motor door het dek, nu moet ik zeggen ik had i jou geval voor een haakse motor gegaan die draaien mooi en heb je enkel zorgen over de trommel die je op de uitgaande as moet zetten.

    De kleine winches tja, een riempje en onder het dek vrees ik...

    Tug.NL vindt dit leuk.
  7. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    996
    Locatie:
    Wormerveer
    Dank voor de reply jan.
    Haakse..ik wist niet dat die er waren..
    Vanavond even op wish opzoeken.
    Dank voor de hint.
    De kleinere lier is bijna 1cm lager dan deze.
    Die moet dus wel door het dek.

    Wat voor soort printplaat gebruik jij als dekplaat?
    Wat is op jouw sleper de lijn snelheid op de lier, In rpm of cm per minuut?

    Mvg
    Roald

  8. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    996
    Locatie:
    Wormerveer

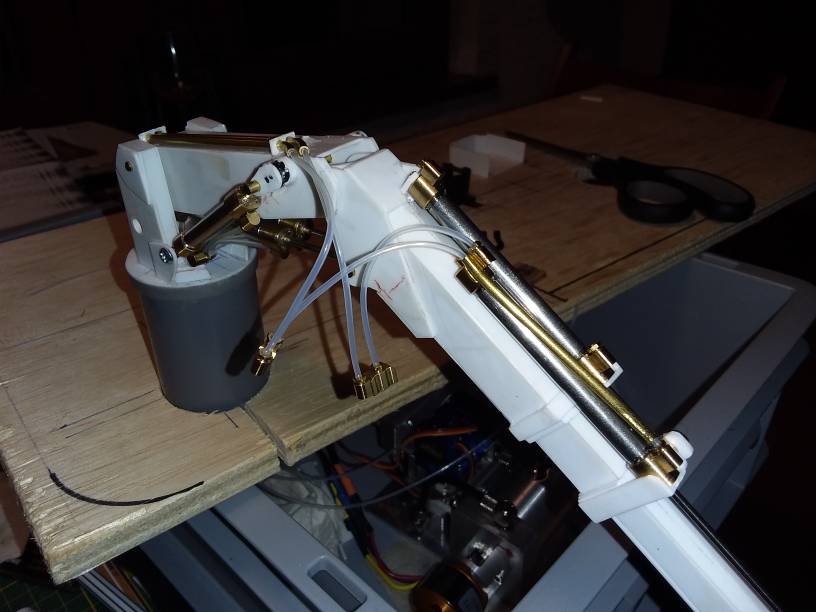

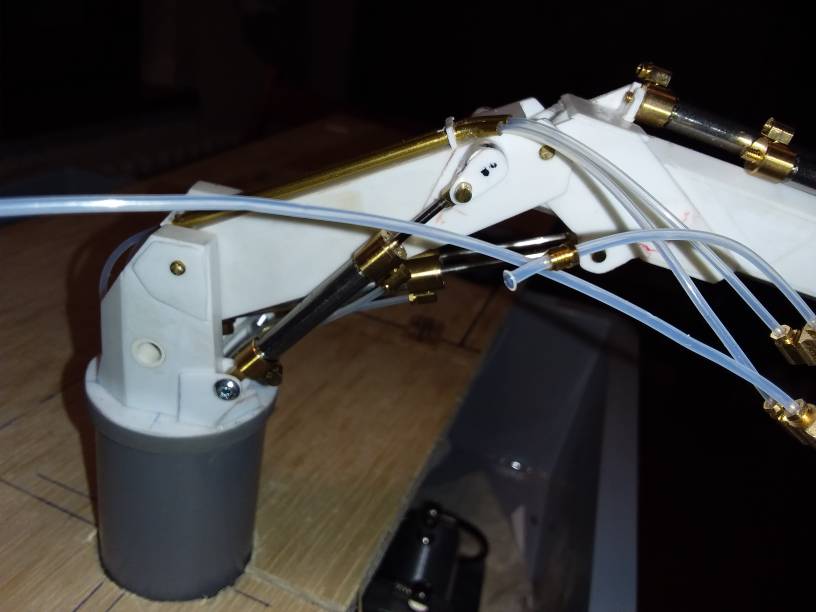

    Vanavond die giek cilinders deels aangesloten
    Schut pijp op de verreiker gemaakt anders stond de retour slang zo hoog, en nou loopt die mooi inlijn met de stuw kant

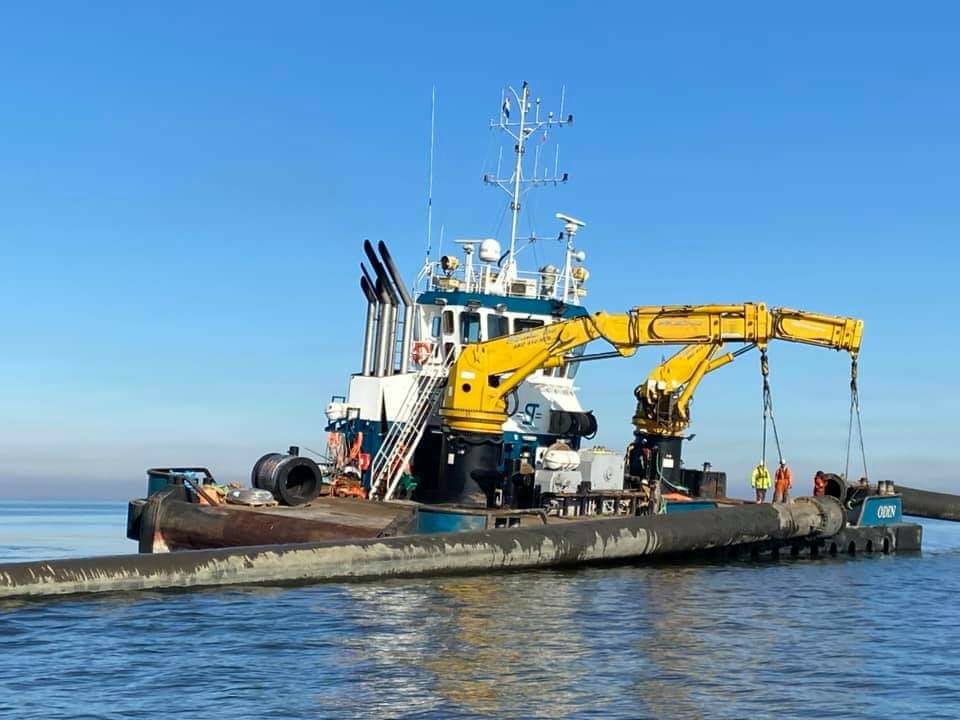

    De echte Odin
    Verdeelblokken 3x M3
    Flare aangezet met een messing hulpstuk

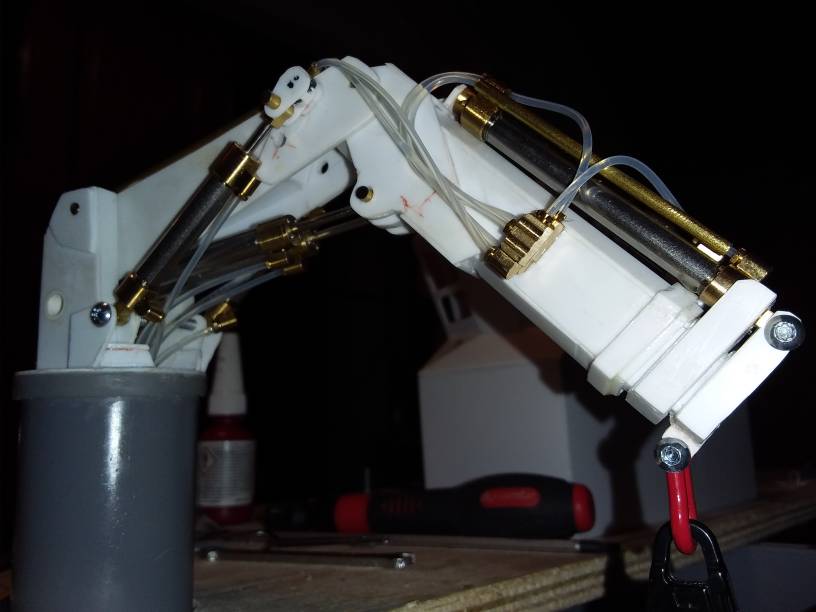

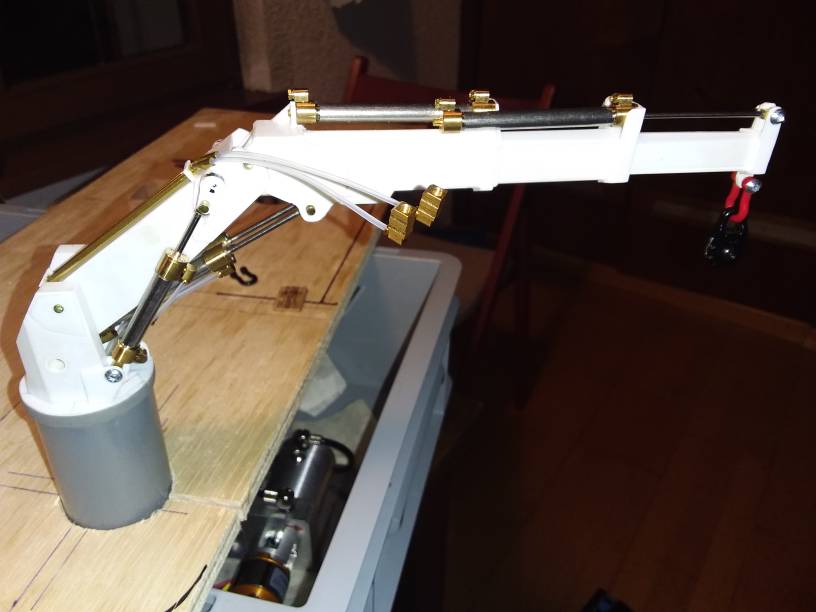

    Hoe de kraan er nu bijstaat

    kaapstander, Marc w, Stoompomp en 2 anderen vinden dit leuk.
  9. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    996
    Locatie:
    Wormerveer

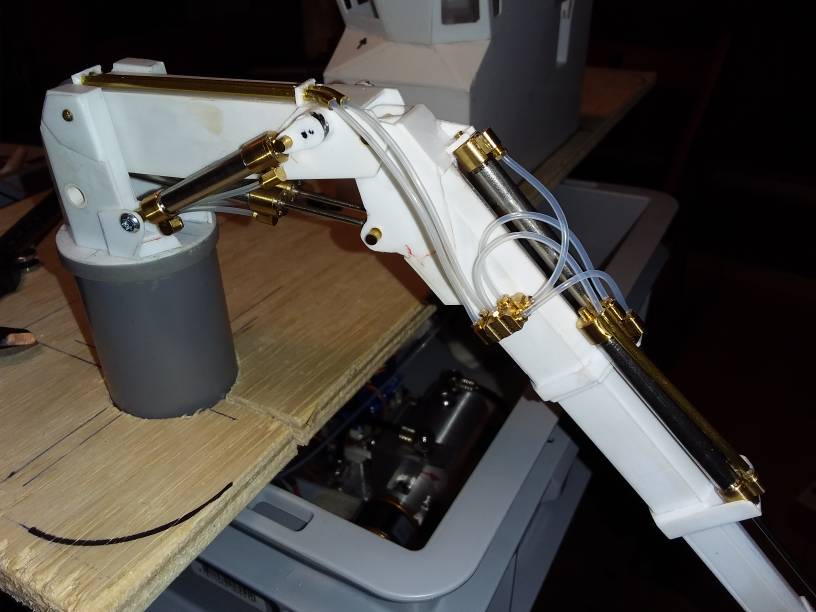

    Alle hydraulic is nu aangesloten.
    Volgende stap het fijn tunen van de servo settings.
    Helaas heb ik nog geen video kunnen maken, ik heb een 240vac naar 7v dc , 5 amp voeding besteld zodat ik kan proefdraaien zonder continu accu's te moeten laden . 20210317_190209.jpeg Image%20(11).jpeg

    Laatst bewerkt: 18 mrt 2021
  10. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    996
    Locatie:
    Wormerveer
    Deze week toch nog wat gedaan

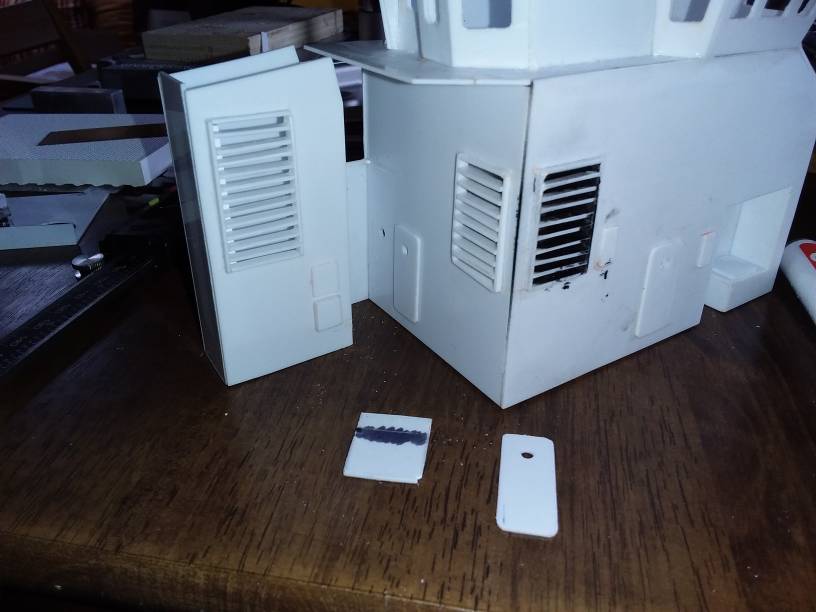

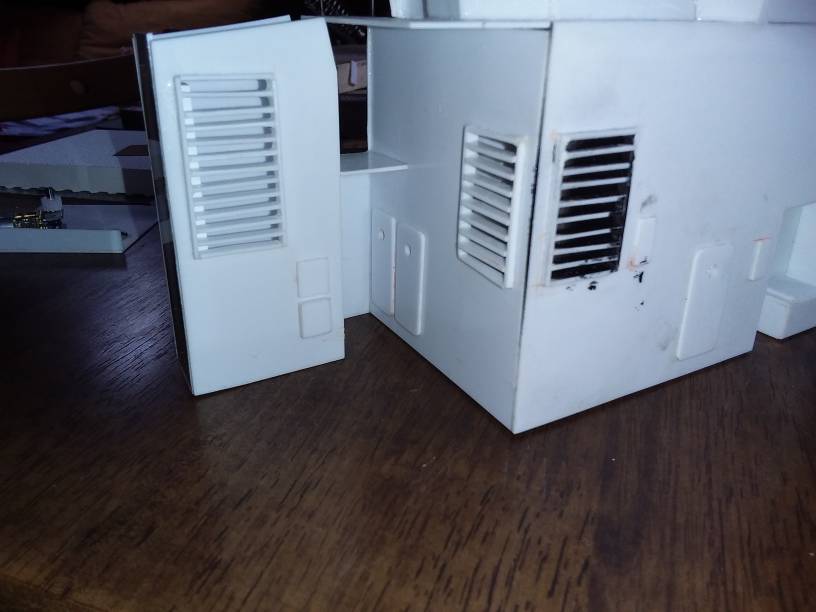

    Vond wat foto's waarop ik zag dat er een foutje in de opbouw zat, er zit namelijk een gangpad tussen de stuurhut en de schoorsteen.
    Dus dakje eraf en deur verwijderd.
    Dakje ingekort en tussenwand met nieuwe deur geplaats.
    Halletje klaar.

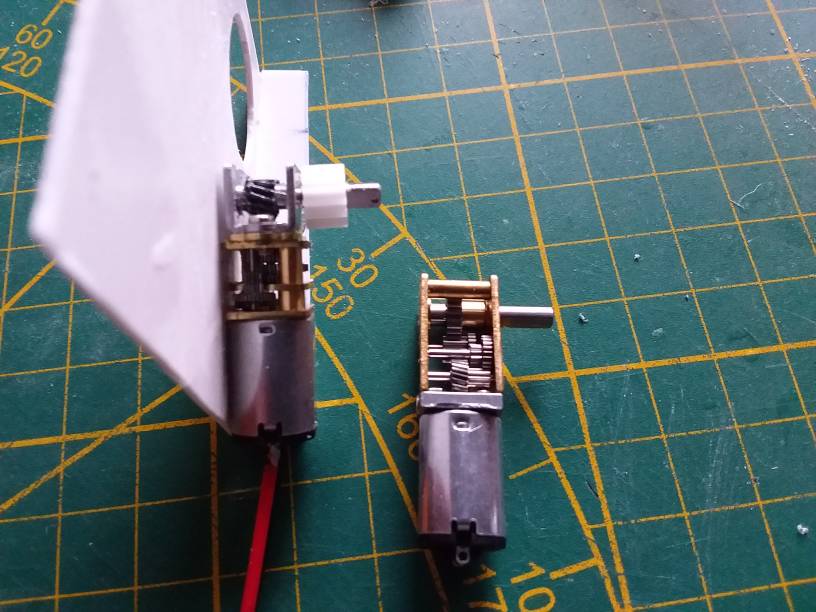

    Op advies van Jan haakse overbrenging N20 besteld voor de lieren.
    Alleen zit bij de nieuwe de uitgaande as in het midden.
    En de worm op de uitgaande as van de motor inplaats van op de laatste as van de tandwielkast.
    Nu uitvinden hoe ik deze in de lierkasten krijg, ik heb al een idee.
    Binnenkort de eerste liertrommel draaien

    vGenLheftruck_Maarten vindt dit leuk.
  11. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    996
    Locatie:
    Wormerveer
    Begin gemaakt met de schoorsteen pijpen
    Even proef uit 7mm polystyreen hoort eigenlijk 6mm te zijn en dat heb ik in messing liggen, mocht ik deze niet mooi genoeg vinden als het straks klaar is 20210328_221624.jpeg
    1 set klaar, nu nog 1 korte en dan de 2 dunne die tussen de dikke staan

  12. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    996
    Locatie:
    Wormerveer

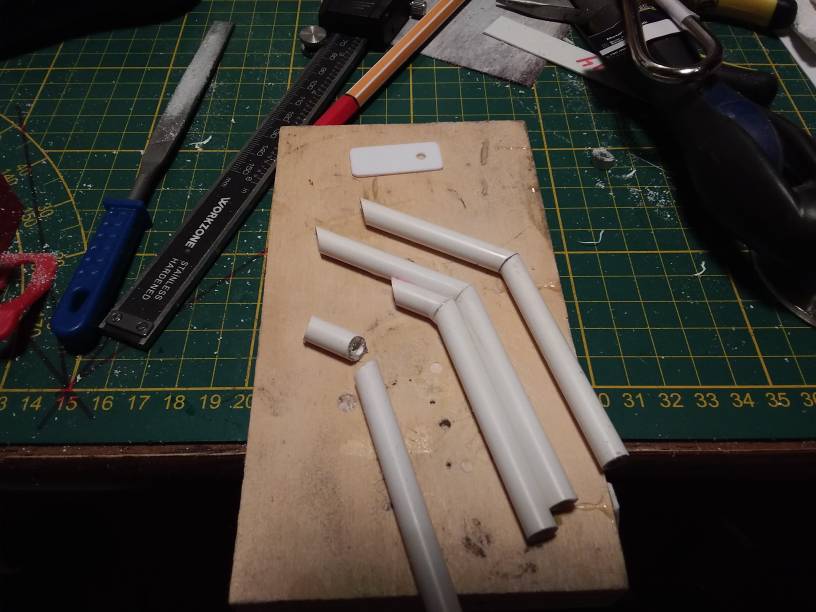

    Verder gegaan met de schoorstenen

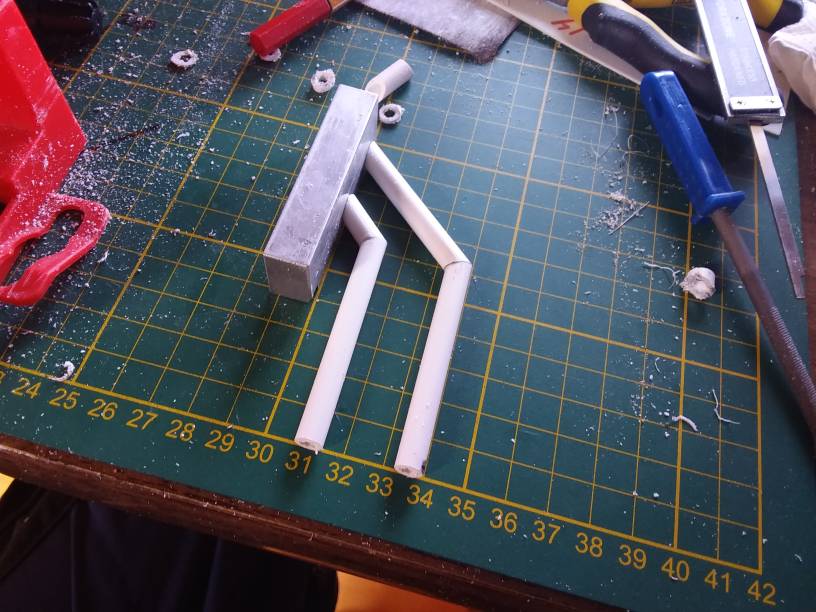

    Maat bepalen van de achterste 2 pijpen

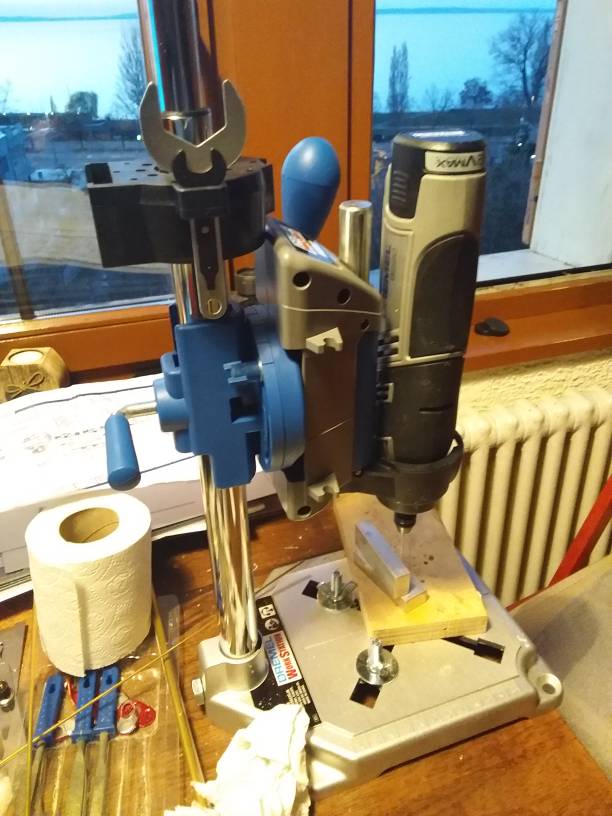

    Voetplaat aangeboord, en de eerste tussen verbindingen aangeboord. Dit gaat heel mooi met mijn nieuwe boorstandaard
    Accu dremel met boorstandaard nu al blij mee , nog geen week oud
    De eerste keer in elkaar gestoken

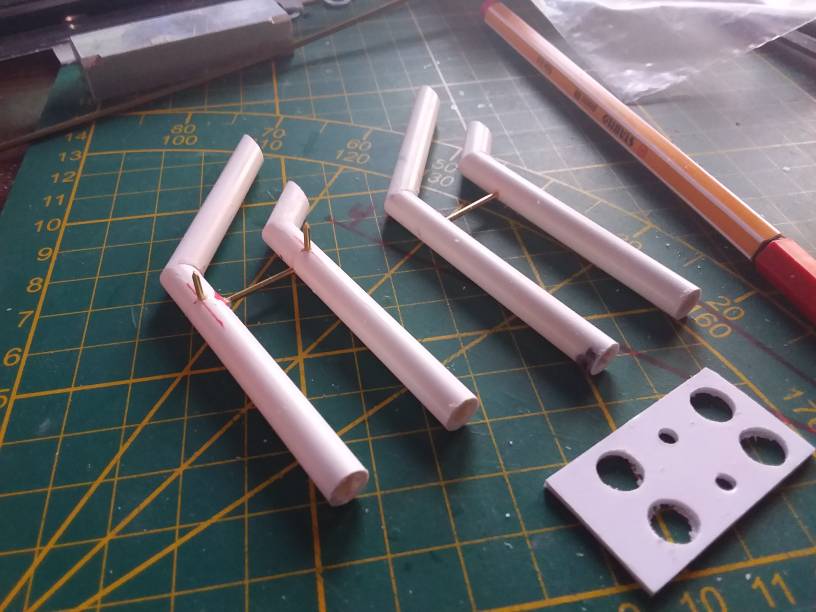

    Spiegelbeeld, bovenste versteviging aanboren

    bram1324 vindt dit leuk.
  13. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    996
    Locatie:
    Wormerveer

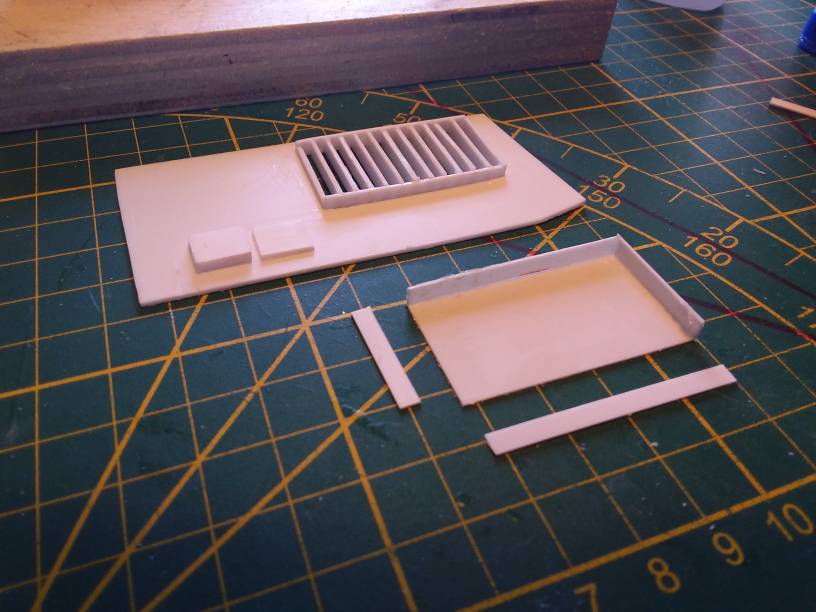

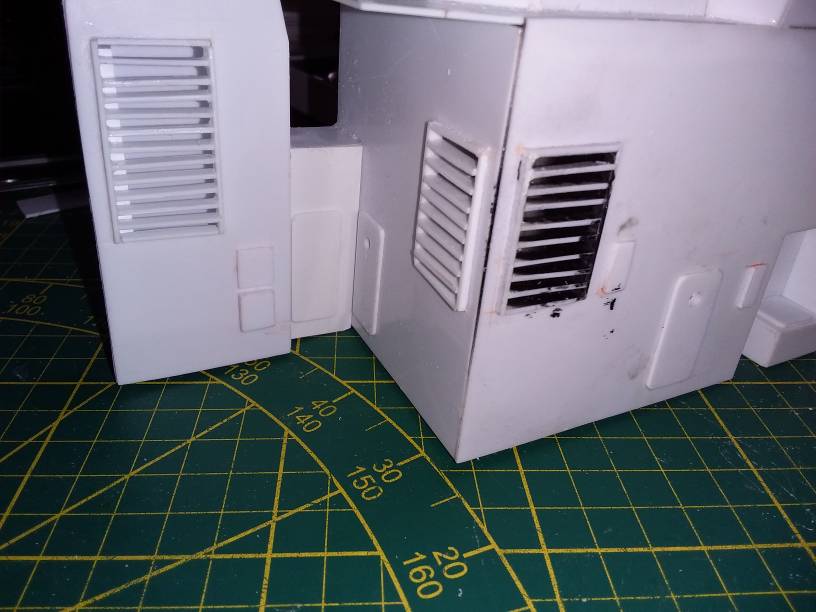

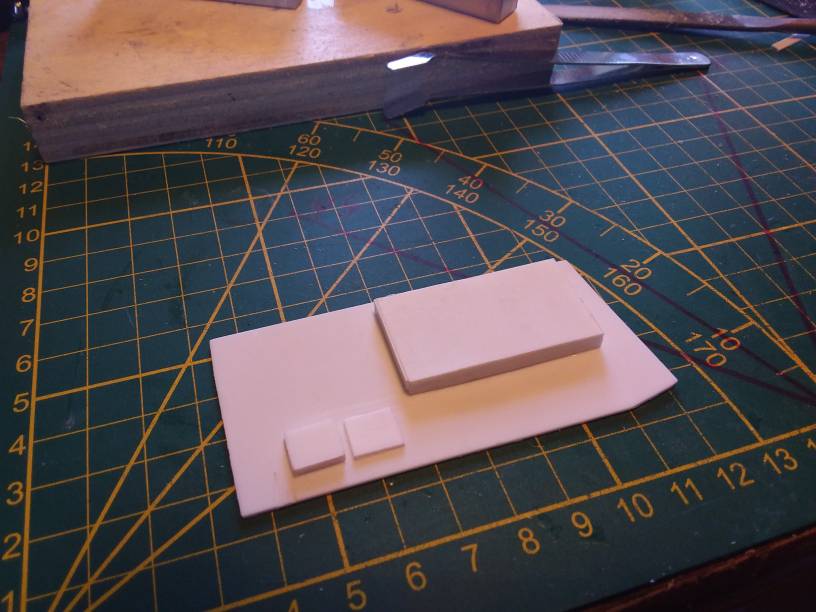

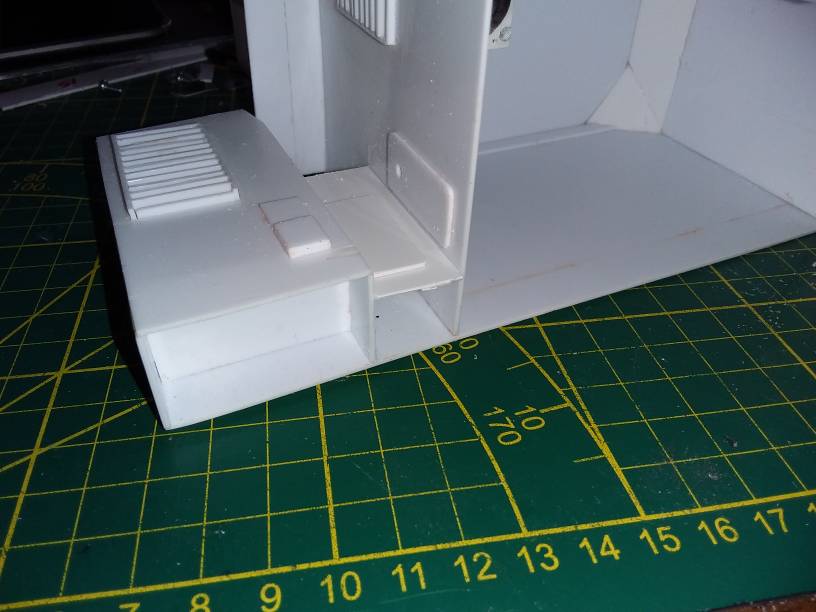

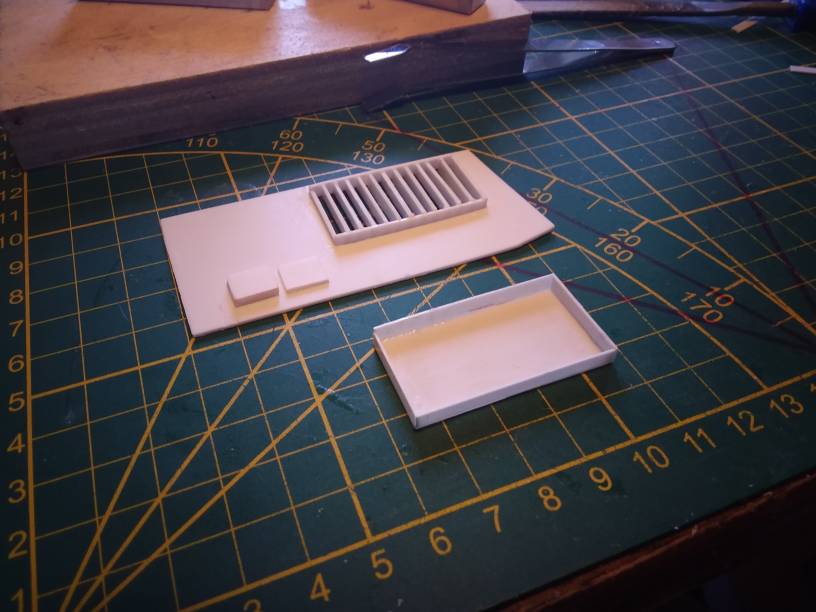

    Het eerste luik voor de ventilatie roosters gemaakt, nu nog 2 te gaan
    Gemaakt uit 0.5mm polystyreen
    Eerst de losse delen uitgesneden
    Past toch netjes
    Met 3mm hoogte begonnen. Ik heb het nu terugeschuurd naar 2. Ziet er net wat beter uit.
    Nu de uitstaanders er nog voor maken

    Marc w en k-k vinden dit leuk.
  14. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    996
    Locatie:
    Wormerveer

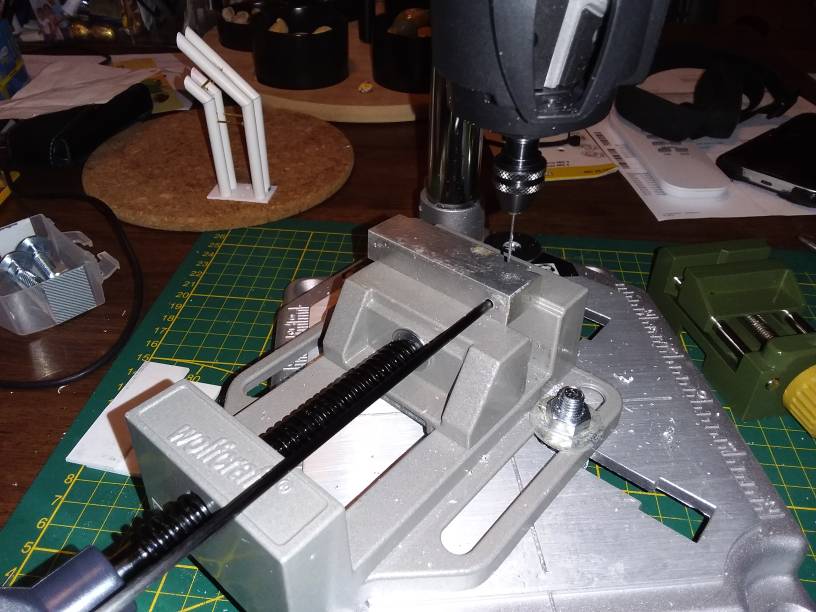

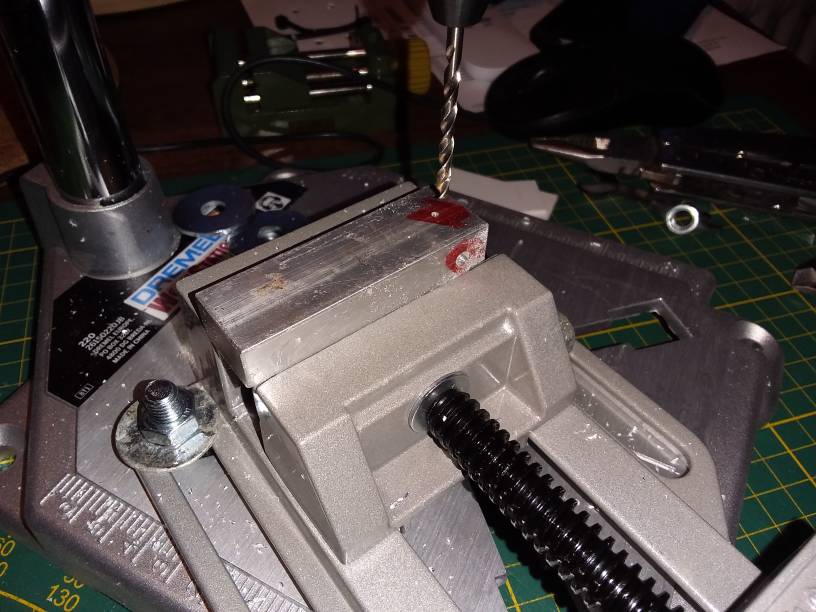

    Boor malletje gemaakt uit een stukje alu.
    Zodat ik mooi in het midden van rond 3 gaatjes kan boren van 1.3mm 20210407_200330.jpeg 20210407_210417.jpeg

  15. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    996
    Locatie:
    Wormerveer

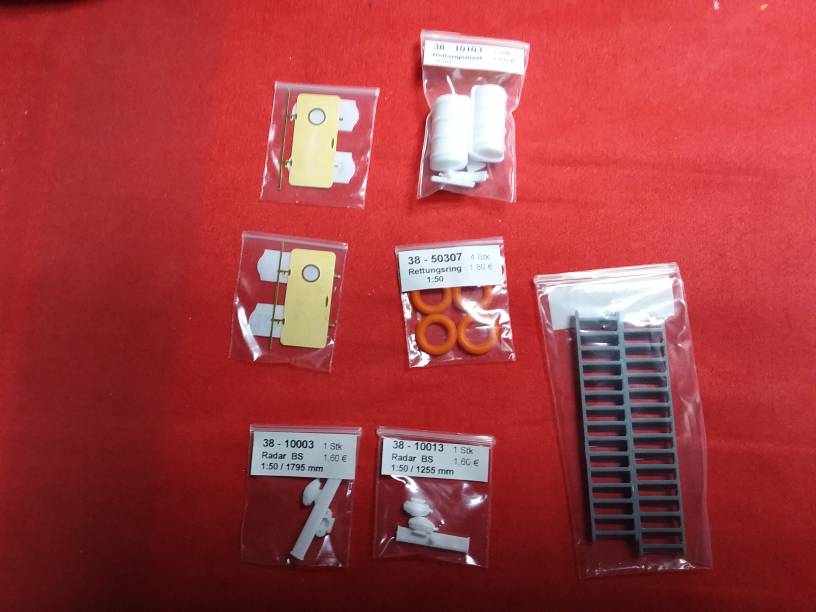

    Nieuw materiaal op de werf gearriveerd voor het het eerst bij hobby-lobby besteld

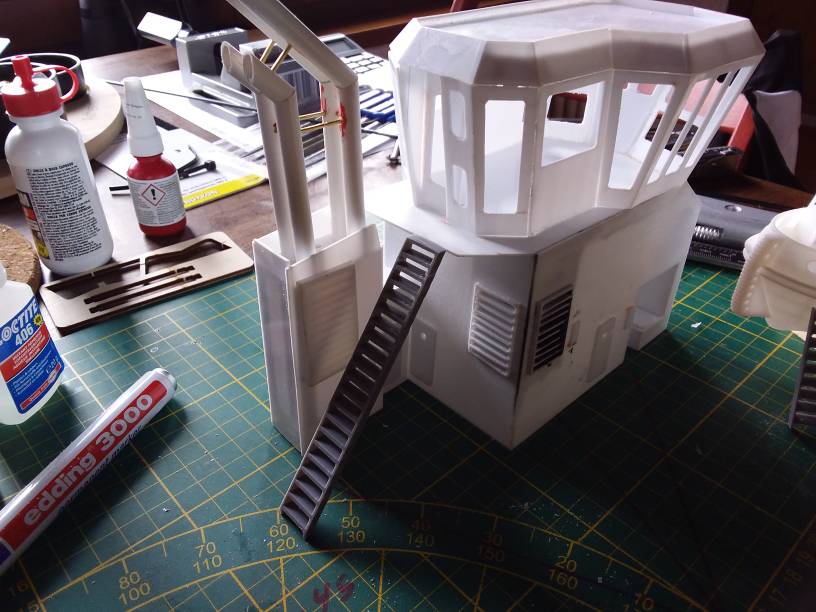

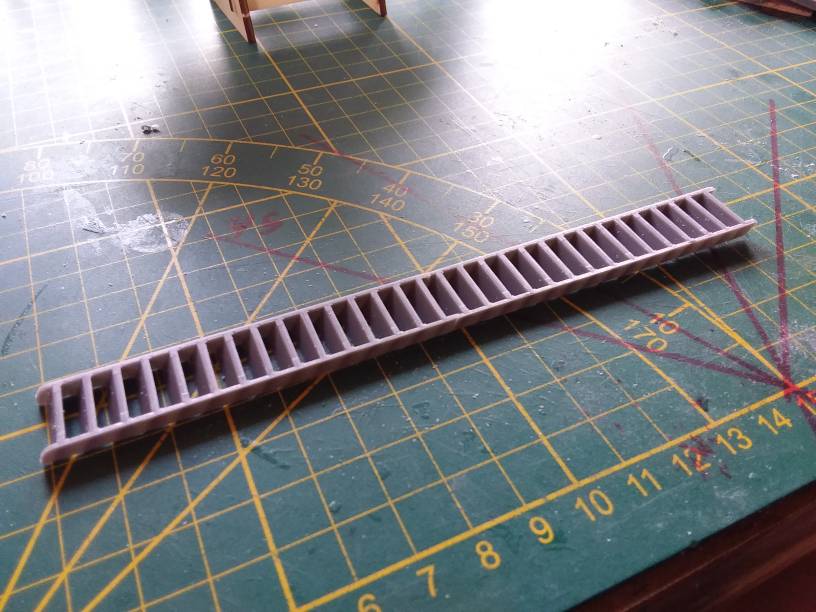

    2 trappen pasgevijld en aan elkaar gelijmd
    Proefpassen en op maat afgezaagd

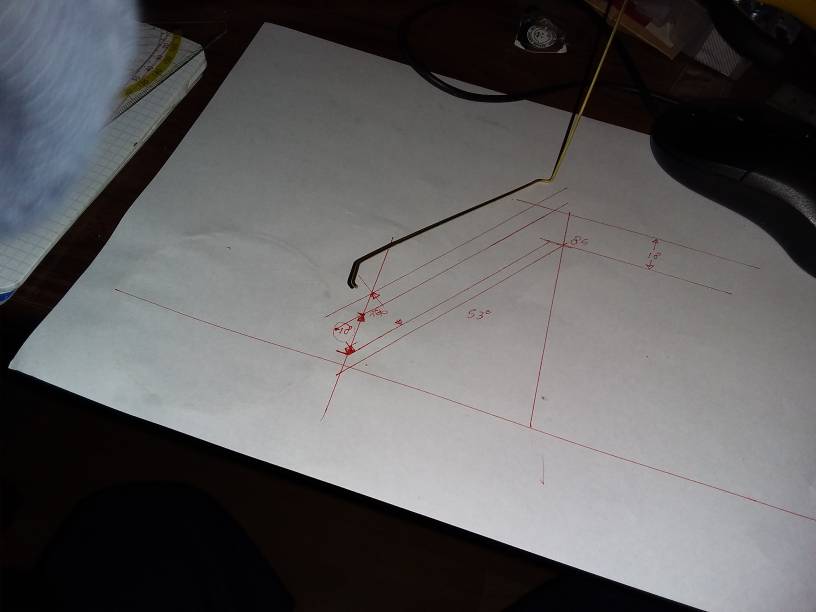

    Eerste keer dat ik een traprailing op schaal maak..eerst uitgetekend toen gebogen

    AHoogendijk vindt dit leuk.
  16. Sjoerd82

    Sjoerd82

    Lid geworden:
    14 jul 2017
    Berichten:
    36
    Locatie:
    Anna Paulowna
    Wat een mooie radar balken! Waar heb je ze besteld? Als ik hobby-lobby 'google' dan krijg ik ze niet te zien.
    Overigens ben je mooie dingen aan het bouwen en blijf ik trouw volgen.

    Tug.NL vindt dit leuk.
  17. zwartezee

    zwartezee

    Lid geworden:
    19 mrt 2009
    Berichten:
    153
    Locatie:
    Essen Belgie
  18. k-k

    k-k Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    12 jul 2012
    Berichten:
    13.038
    Locatie:
    Oostvoorne
    Tug.NL vindt dit leuk.
  19. k-k

    k-k Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    12 jul 2012
    Berichten:
    13.038
    Locatie:
    Oostvoorne
    Roald, Is die trap wel de goede schaal? Vindt dat er zoveel treden op zitten. Kan ook gezichtsbedrog zien. Gr. Klaas.

    Gerrit-Jan en Tug.NL vinden dit leuk.
  20. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    996
    Locatie:
    Wormerveer
    Dank jewel voor het meedenken Klaas,

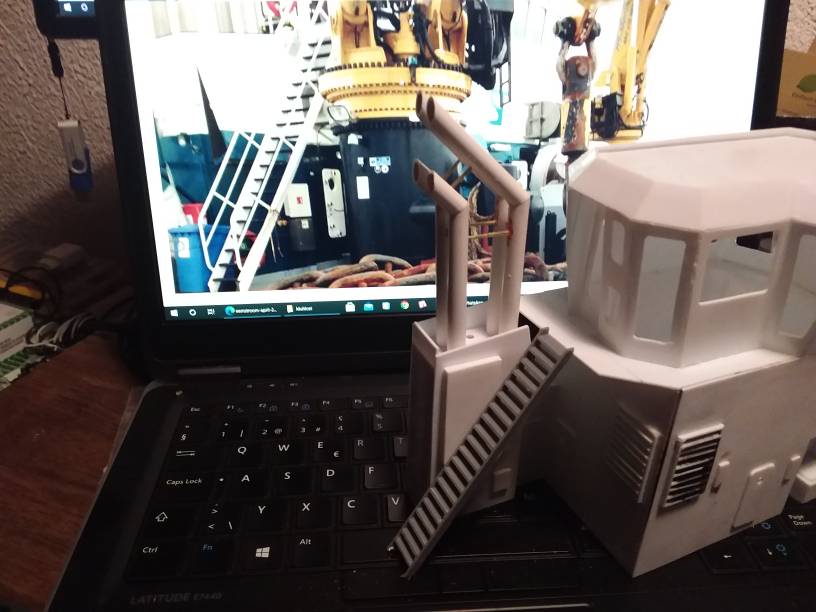

    Ik heb er even een goede foto bijgezocht, 18 treden op de originele. 19 op mijn model.
    De bovenste tree moet ik nog verwijderen dat is nu nog dek hoogte. Maar de trap stopt onder het bordes.

    vGenLheftruck_Maarten en Gerrit-Jan vinden dit leuk.
