    Het was een tijd geleden de laatste update, veel buitenlands werk op diverse projecten hielden mij van het multicat project weg,ook had ik meer materiaal besteld om de power module te kunnen fijn tunen waar ik op wachte.
    En was ik ondertussen begonnen met de Meerkoet te bouwen uit een peba kit

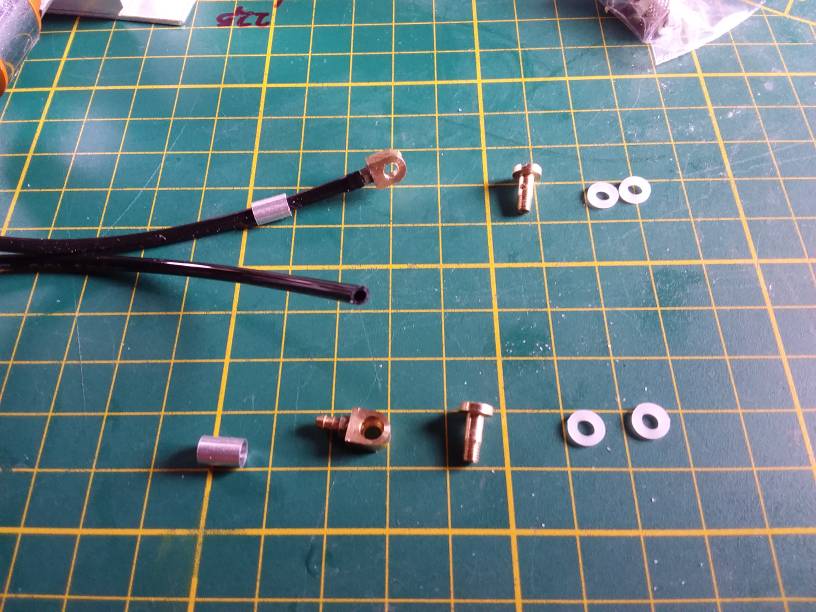

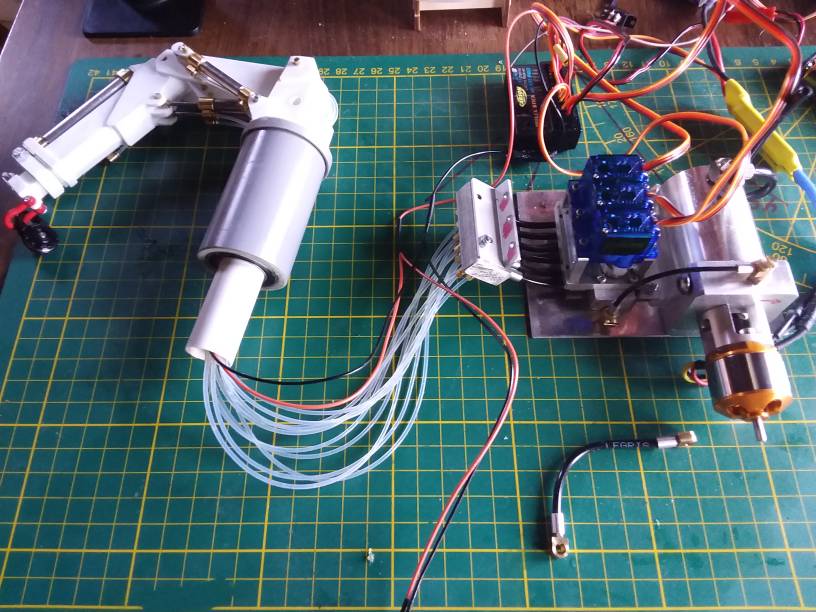

    Dunnere drukleiding met koppelingen en adapters van M5 naar M3, 4mm naar 3mm OD leiding

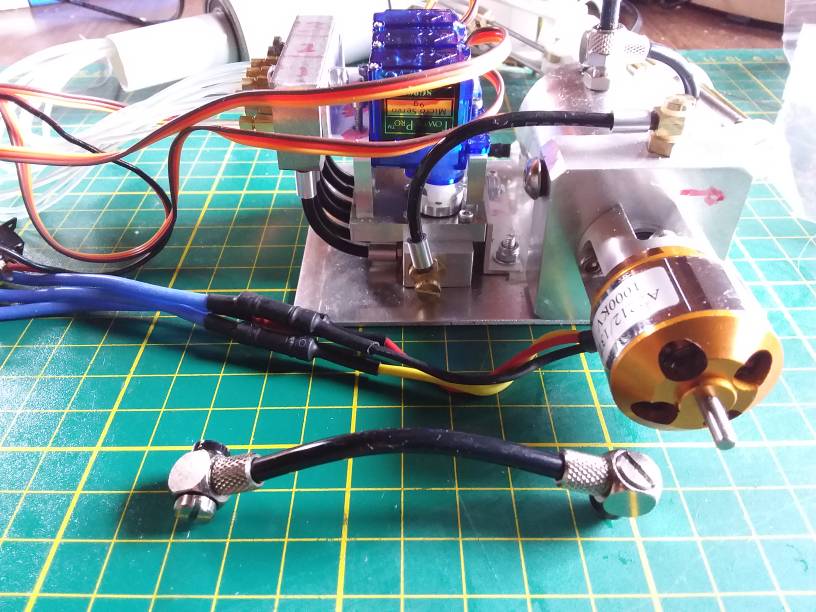

    De oude 4mm drukleiding.
    Nieuwe 3mm leiding scheelt heel wat in de doorvoer.
    Kan ook nog naar 2mm , maar ben bang dat dan de pomp te warm word omdat er dan bijna geen doorstroming is.

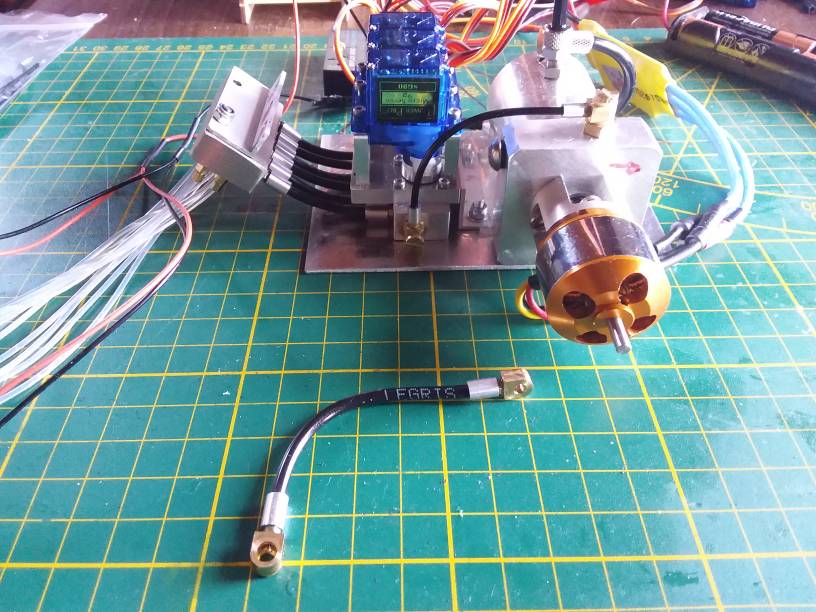

    De oude 4mm voor de hydraulische power module waar nu dus een 3mm drukleiding opzit.

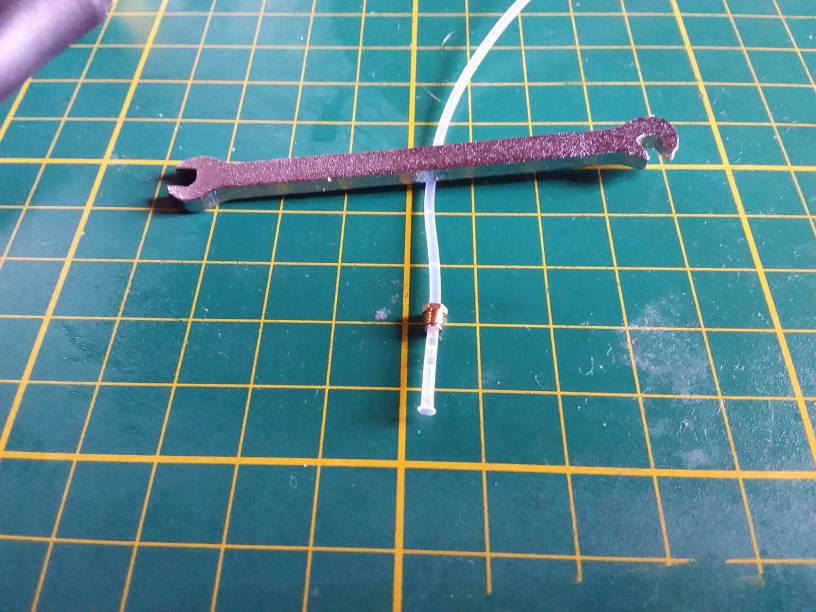

    Lek gedicht op de drukleiding naar 1 van de mast cilinders.
    Nieuwe BEC voeding , meteen stekker aan gesoldeerd zodat het modulair blijft.

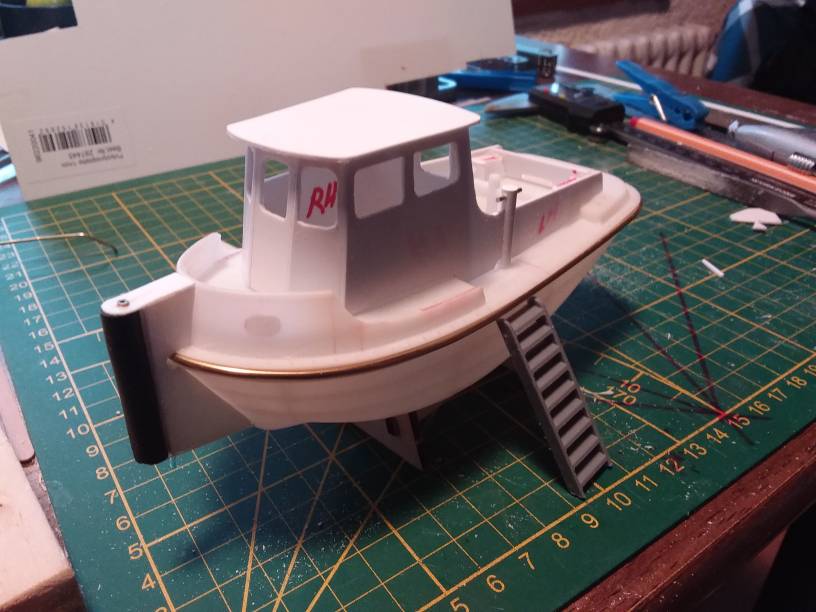

    De bijboot Meerkoet, niet helemaal schaal getrouw (romp is te kort) maar wel 1/50 opbouw.

    Laatst bewerkt: 5 jul 2021
    ozy vindt dit leuk.
  4. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    996
    Locatie:
    Wormerveer
    Nu van 3mm naar 2mm drukleiding, hopen dat nu de flow voldoende is afgenomen om de kraan natuurgetrouw te laten werken.
    Fijnafstellen verder op de servos .
    De sleuf in mijn bouwdek is ervoor zodat ik tijdens het testen en ombouwen makkelijk de kraan in en uit het dek kan halen zonder als los tehalen Image%20(15).jpeg
    De nieuwe 2mm drukleiding geïnstalleerd.
    Met de oude 3mm op de voorgrond.

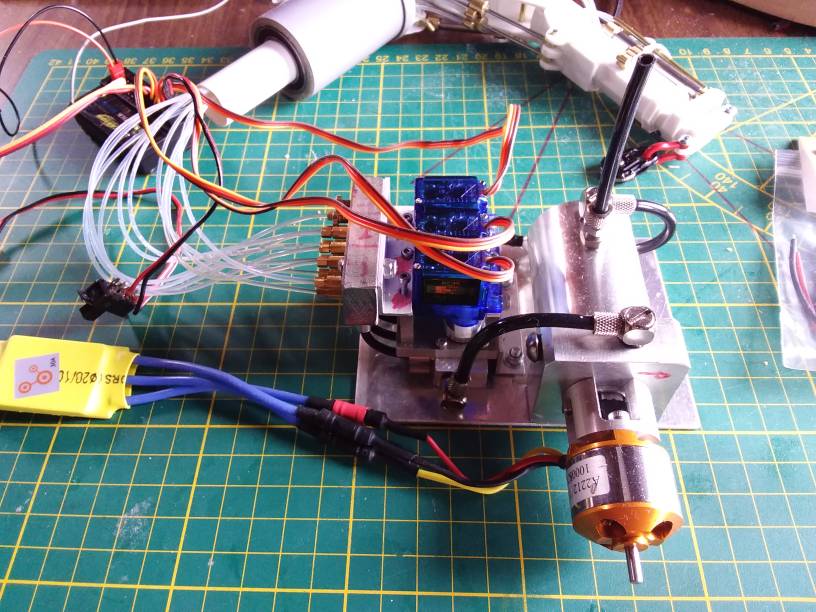

    De hele setup , kraan en hydraulische power module

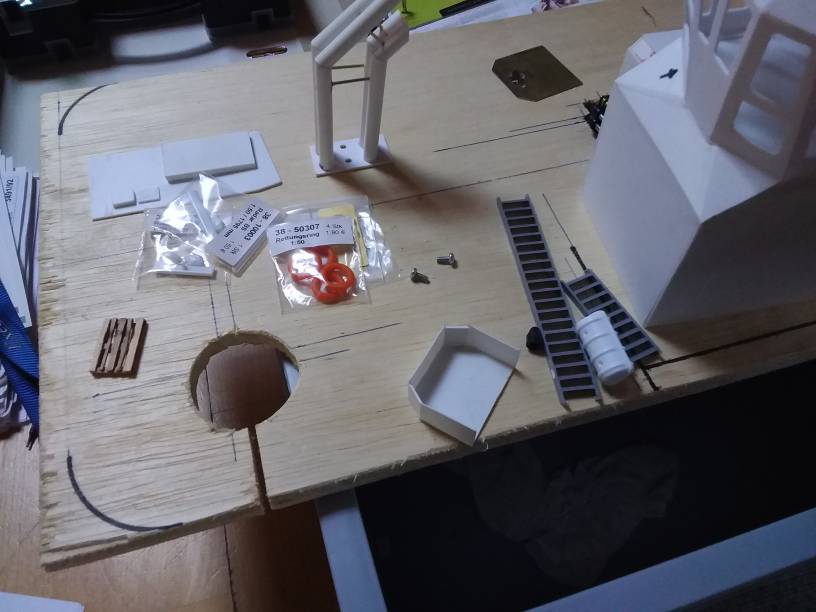

    De doorvoer sleuf in het bouwdek

    Laatst bewerkt: 10 jul 2021
    vGenLheftruck_Maarten en ozy vinden dit leuk.
  5. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    996
    Locatie:
    Wormerveer

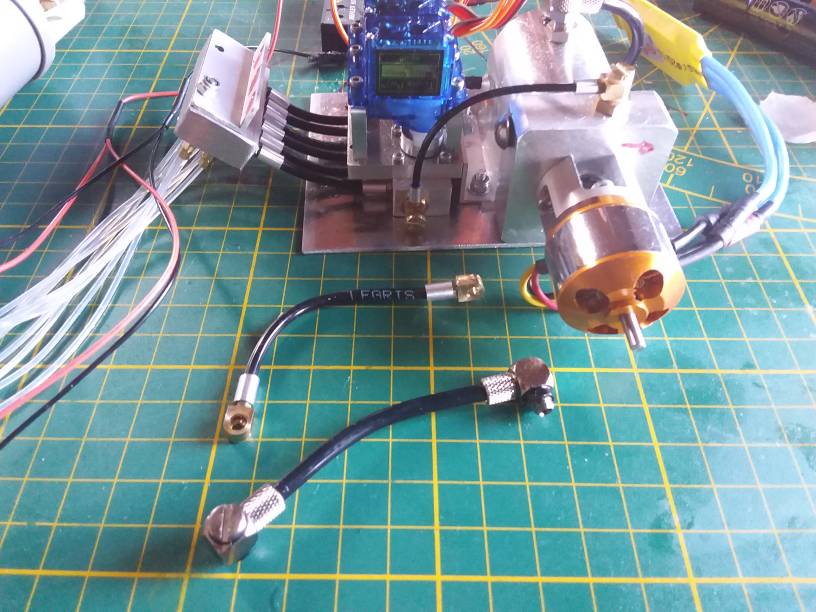

    4,3 en 2mm drukleidingen.
    Na contact met de fabrikant van de pomp. Besloten om nu met 2mm te gaan testen deze leiding heeft de zelfde binnen diameter i.e. 0.9mm als ptfe leidingen die naar de cilinders gaan Image%20(19).jpeg

  6. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    996
    Locatie:
    Wormerveer
    Wish bestelde variabele voeding van 3 tot 12 vdc.
    En bec voeding van 5 tot 23 vdc naar stabiel 5vdc.

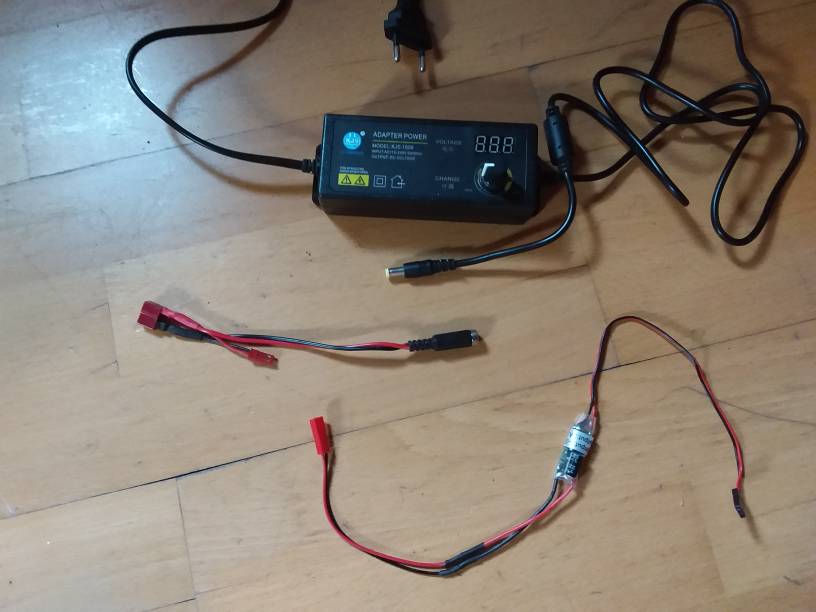

    Zelf gemaakt verloop snoertje van de voeding met tulp plug naar de esc en bec voeding voor de rx .
