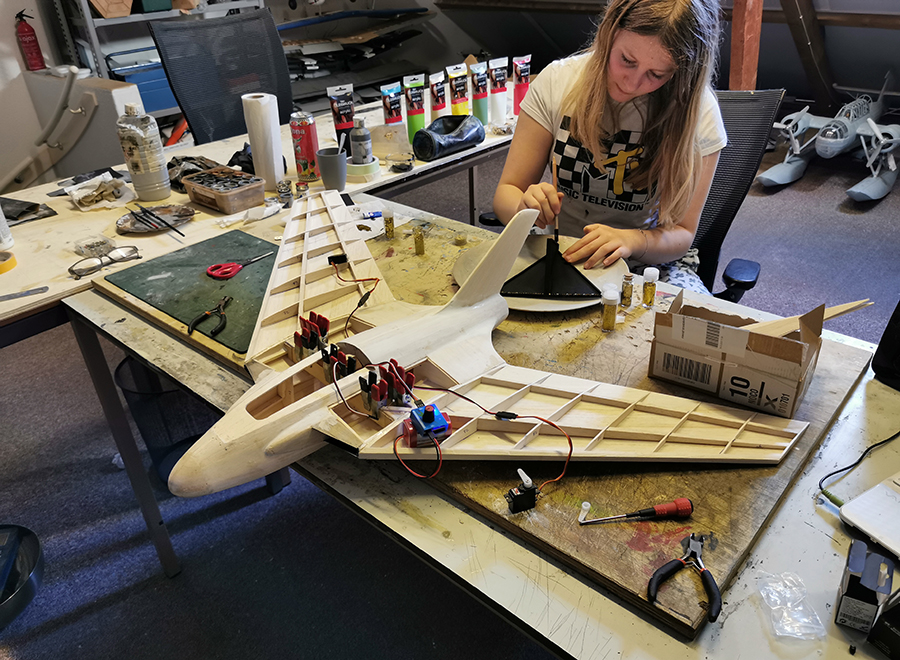

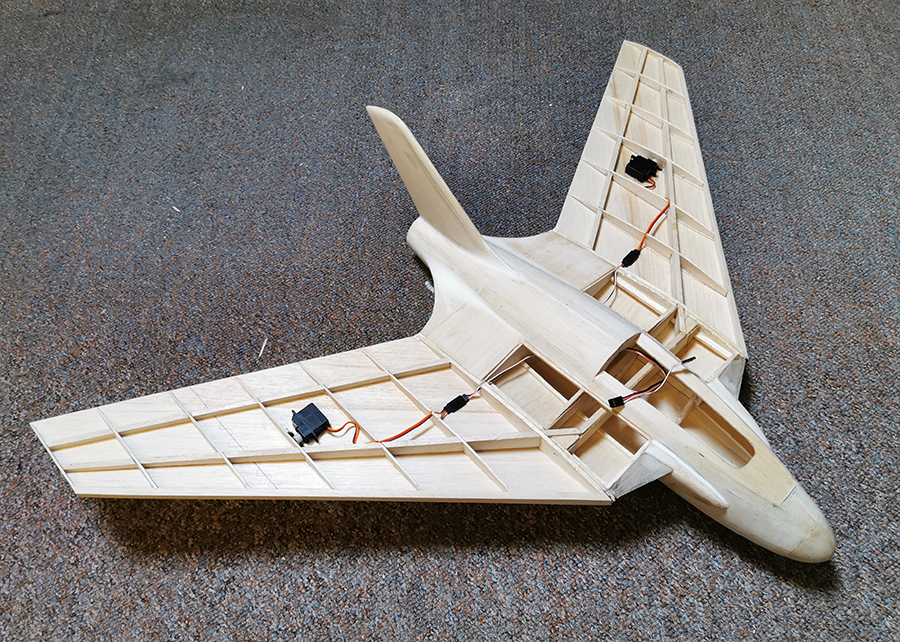

De vleugelverbinding gemaakt in de romp en de twee elevon servo`s erbij gepakt:
De canopy op de hatch afgetekend en het voorste deel vlak geschuurd.
Een hoofdplaatje gemaakt en een LEGO buste erin gelijmd (idee van Tjarko zijn Easy Iskra).
Cockpit Humbrol mat zwart geverfd en het rompdeel onder de canopy Humbrol aluminium:
De canopy op de hatch gelijmd met transparante BisonKit en de rand nagelopen met dunne CA.
Het frame afgemaakt met reepjes aluminiumtape:
De evelvon servo`s in de vleugel gelijmd met 30 minuten epoxy:
De doorvoeren voor de servohevels gemaakt en de elevons afgetekend:
Het inwendige van de elevons afgemaakt en een strookje 0.6mm vliegtuigtriplex in de achterlijst gelijmd:
Geschuurd en klaar voor de 2mm balsa beplanking:
Eerst de buitenste vleugeldelen:
Daarna de fairingdelen:
De Swallow tijdens het beplanken op nokken gezet en onder flink wat gewicht zodat gelijke wash-out verzekerd is:
Groeten, Ramses
.
Dank voor de leuke reacties
Dank voor de tip, zal het de volgende keer proberen
.
Door de 'thuisisolatie' maar even kort naar buiten ondanks het lekkere weer, en Iris wilde weer graag knutselen.
De vleugelverbinding gemaakt in de romp en de twee elevon servo`s erbij gepakt:
De canopy op de hatch afgetekend en het voorste deel vlak geschuurd.
Een hoofdplaatje gemaakt en een LEGO buste erin gelijmd (idee van Tjarko zijn Easy Iskra).
Cockpit Humbrol mat zwart geverfd en het rompdeel onder de canopy Humbrol aluminium:
De canopy op de hatch gelijmd met transparante BisonKit en de rand nagelopen met dunne CA.
Het frame afgemaakt met reepjes aluminiumtape:
De evelvon servo`s in de vleugel gelijmd met 30 minuten epoxy:
De doorvoeren voor de servohevels gemaakt en de elevons afgetekend:
Het inwendige van de elevons afgemaakt en een strookje 0.6mm vliegtuigtriplex in de achterlijst gelijmd:
Geschuurd en klaar voor de 2mm balsa beplanking:
Eerst de buitenste vleugeldelen:
Daarna de fairingdelen:
De Swallow tijdens het beplanken op nokken gezet en onder flink wat gewicht zodat gelijke wash-out verzekerd is:
Groeten, Ramses
.
.
Voor de V-stelling heb ik gekozen voor een vlakke bovenzijde van de vleugel.
Omdat het vleugelprofiel steeds slanker wordt heeft de onderzijde dus wel iets V-stelling:
De vleugel heeft 3 graden wash-out aan beide zijden.
Ik heb de elevons aan de vleugel gelaten tijdens het indekken zodat de elevons ook dezelfde wash-out hebben:
De Swallow geschuurd, de achterlijsten kunnen mooi scherp geschuurd worden door het strookje 0.6mm triplex:
Nog twee dingen te doen en dan is de Swallow ruwbouw klaar:
1. Bevestiging en sluiting voor de hatch maken
2. Elevons uitzagen en afmaken
Daarna de afwerkfase
Groeten, Ramses
.
Voor de V-stelling heb ik gekozen voor een vlakke bovenzijde van de vleugel.
Omdat het vleugelprofiel steeds slanker wordt heeft de onderzijde dus wel iets V-stelling:
De vleugel heeft 3 graden wash-out aan beide zijden.
Ik heb de elevons aan de vleugel gelaten tijdens het indekken zodat de elevons ook dezelfde wash-out hebben:
De Swallow geschuurd, de achterlijsten kunnen mooi scherp geschuurd worden door het strookje 0.6mm triplex:
Nog twee dingen te doen en dan is de Swallow ruwbouw klaar:
1. Bevestiging en sluiting voor de hatch maken
2. Elevons uitzagen en afmaken
Daarna de afwerkfase
Groeten, Ramses
.
Ramses, excuses voor de volledig off-topic reply maar ik moest erg hard lachen. Je snapt wel waarom. De bijbehorende foto heeft de bijnaam

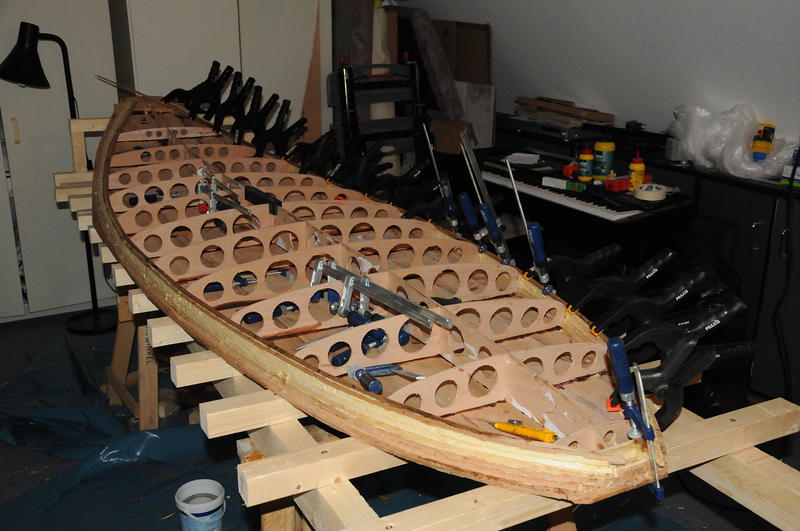

"het stekelvarken" en de gouden uitspraak op het wooden surfboard forum was "there is nu such thing as too many clamps"...
