De Zeven Provinciën (Kolderstok, 1:72)

Discussie in 'Bouwverslagen historische schepen' gestart door Arno Verstegen, 21 mrt 2020.

  1. Jaques

    Jaques

    Lid geworden:
    31 mei 2016
    Berichten:
    3.734
    Locatie:
    Tilburg
    Hartstikke mooi Arno :wave

    Arno Verstegen vindt dit leuk.
  2. TIMBERWOLF

    TIMBERWOLF Forum veteraan

    Lid geworden:
    28 aug 2008
    Berichten:
    11.359
    Locatie:
    noord-holland
  3. Heinrich

    Heinrich

    Lid geworden:
    26 jan 2020
    Berichten:
    1.280
    Locatie:
    China
    WOW en nog n Wow! Daardie flikkerende lantaarns lijk perfekt! :wave

    Arno Verstegen vindt dit leuk.
  4. Hansa

    Hansa Vriend van modelbouwforum.nl

    Lid geworden:
    21 dec 2013
    Berichten:
    307
    Heel mooi en netjes :thumbsup:

    Arno Verstegen vindt dit leuk.
  5. Arno Verstegen

    Arno Verstegen

    Lid geworden:
    1 apr 2008
    Berichten:
    242
    Locatie:
    Mierlo

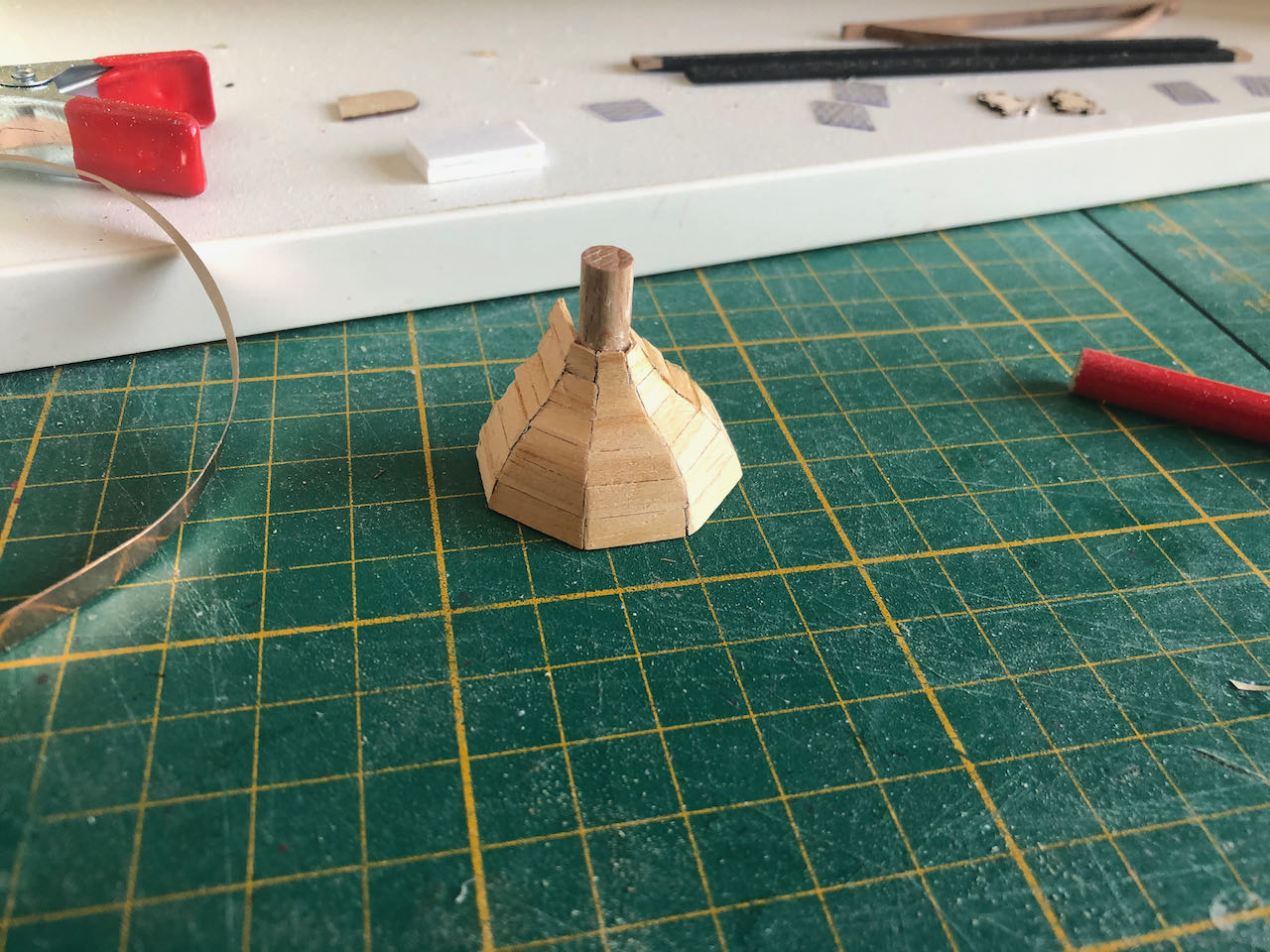

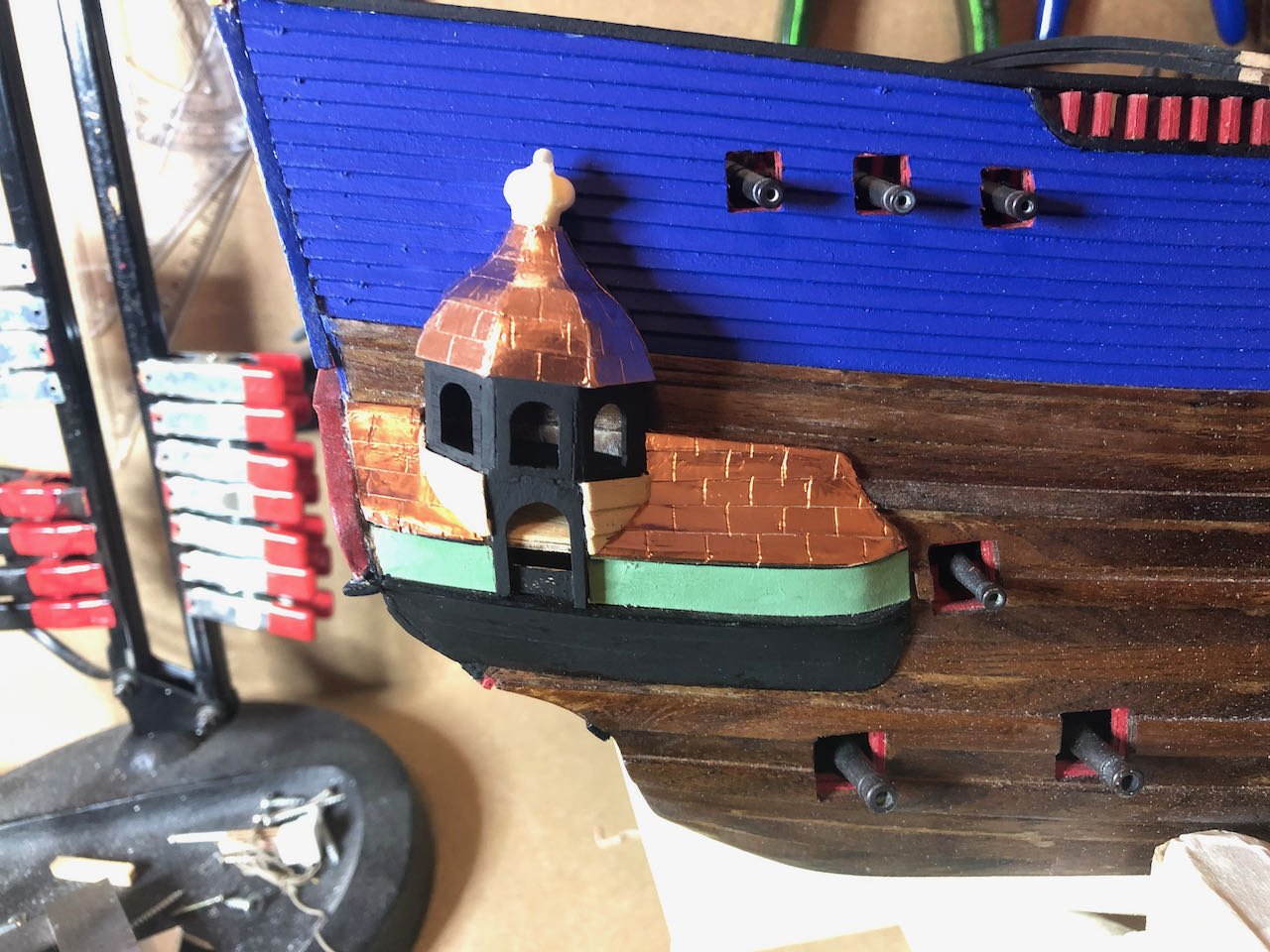

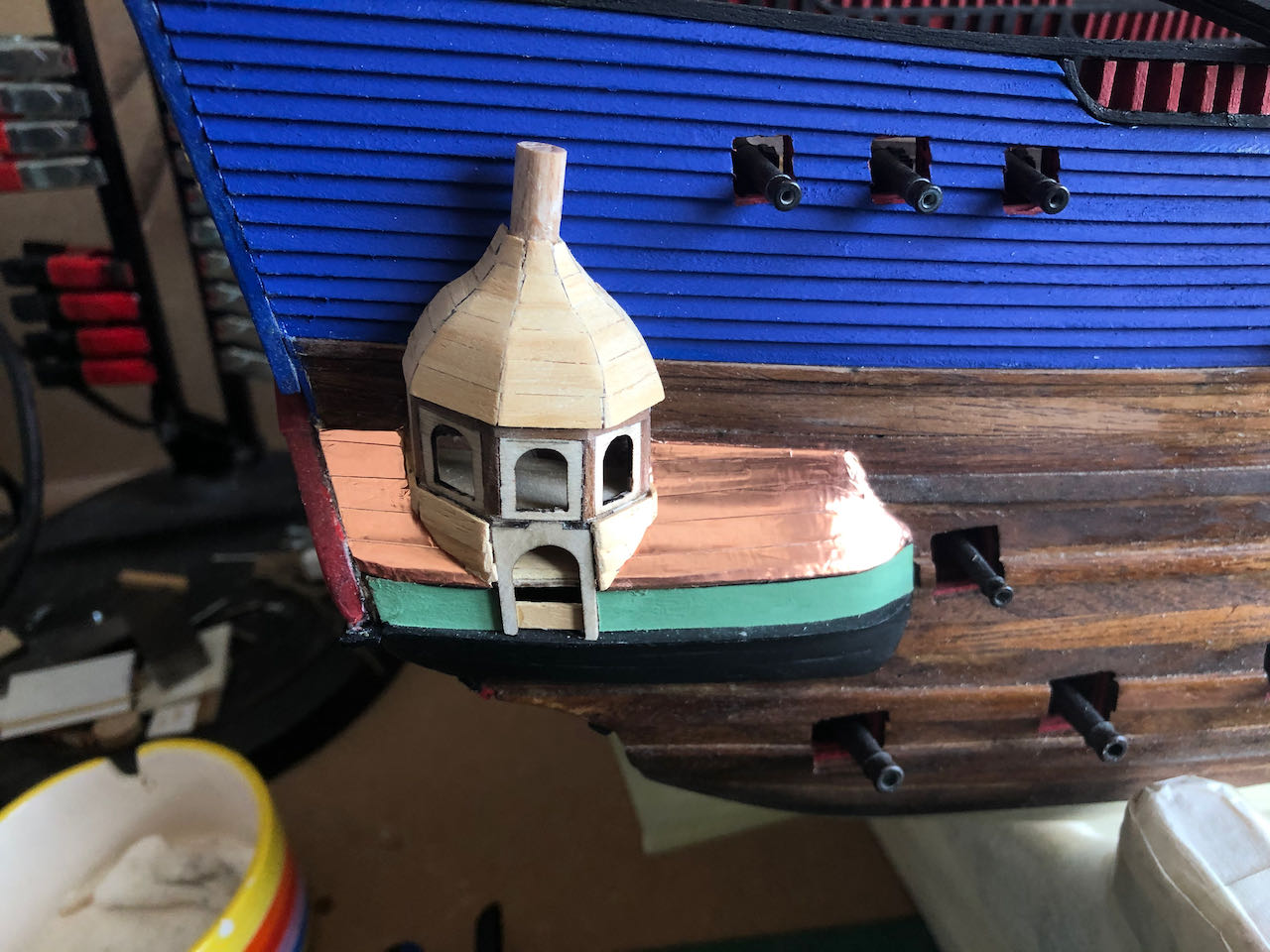

    Als eerste voor deze update heb ik de twee zijgalerijen gemaakt. De dakjes zijn bekleed met de bijgeleverde koperstrip, waar ik zachtjes lijntjes op heb ingekerfd.

    [​IMG] [​IMG] [​IMG] [​IMG]

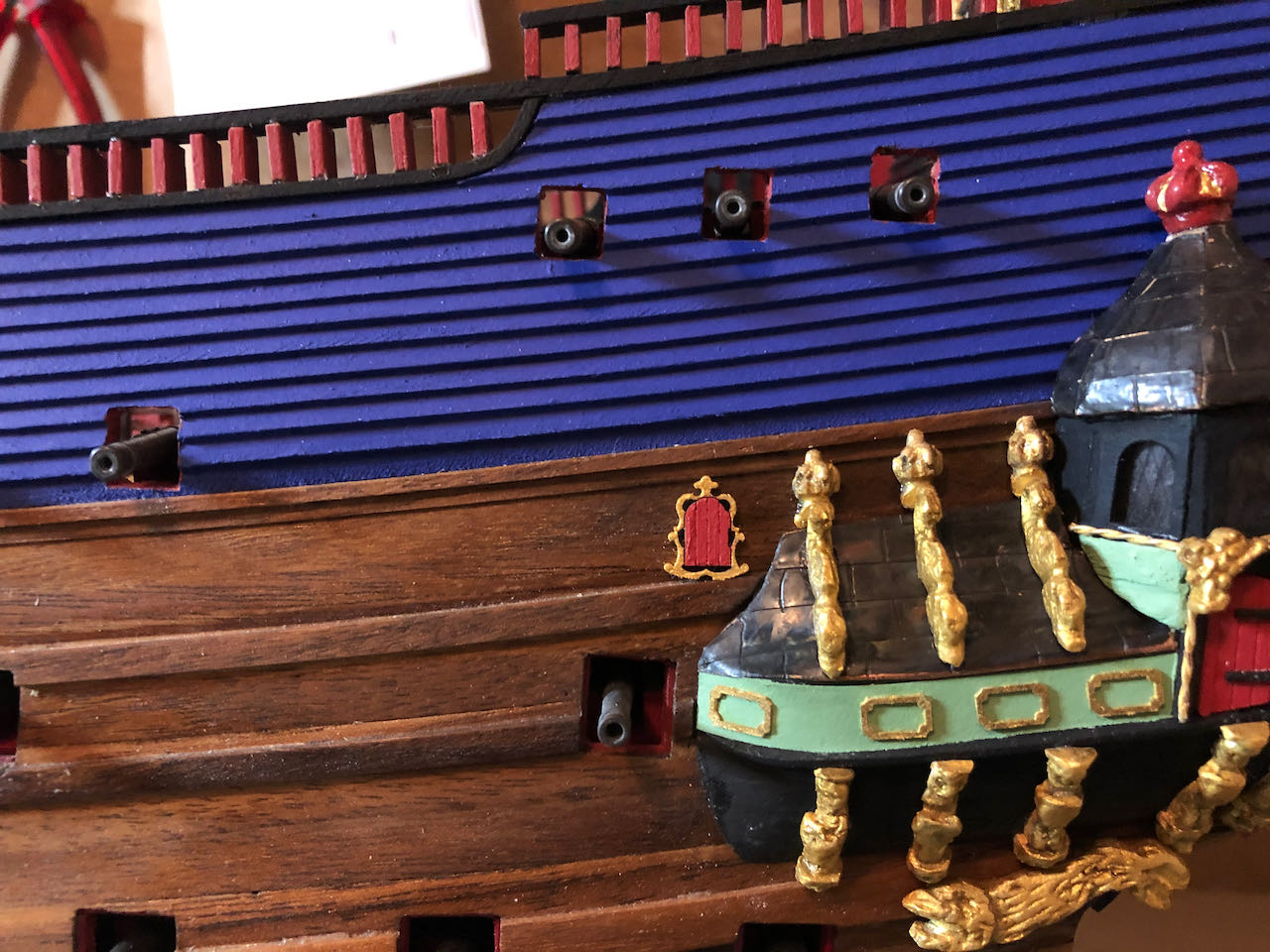

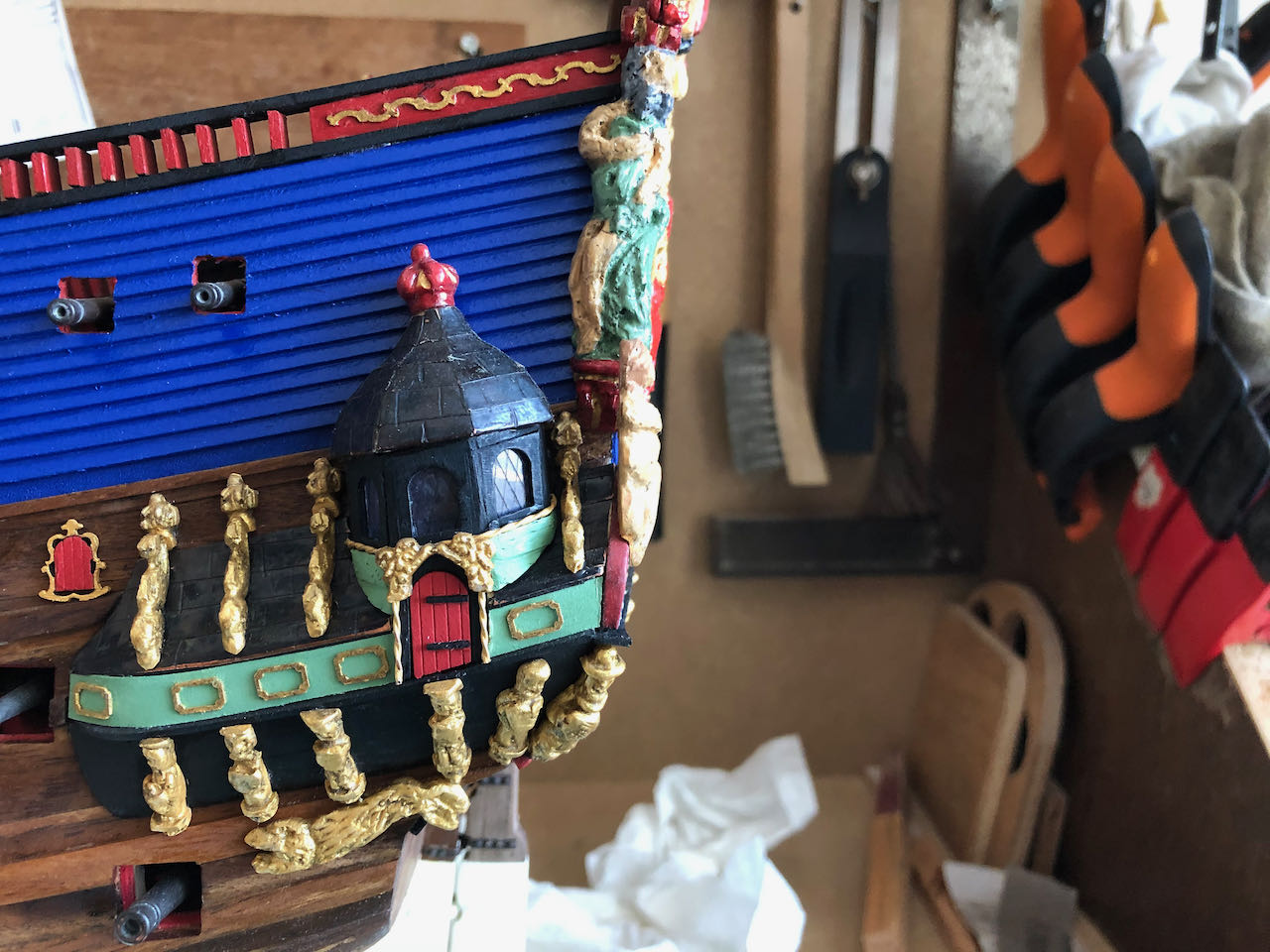

    Het koper op de daken van de zijgalerijen heb ik licht behandeld met Patina Zwart van Kolderstok. Vervolgens heb ik een aantal ornamentjes geplaatst op de zijgalerijen, en ook de hoekmannen van de spiegel geplaatst.

    [​IMG] [​IMG]

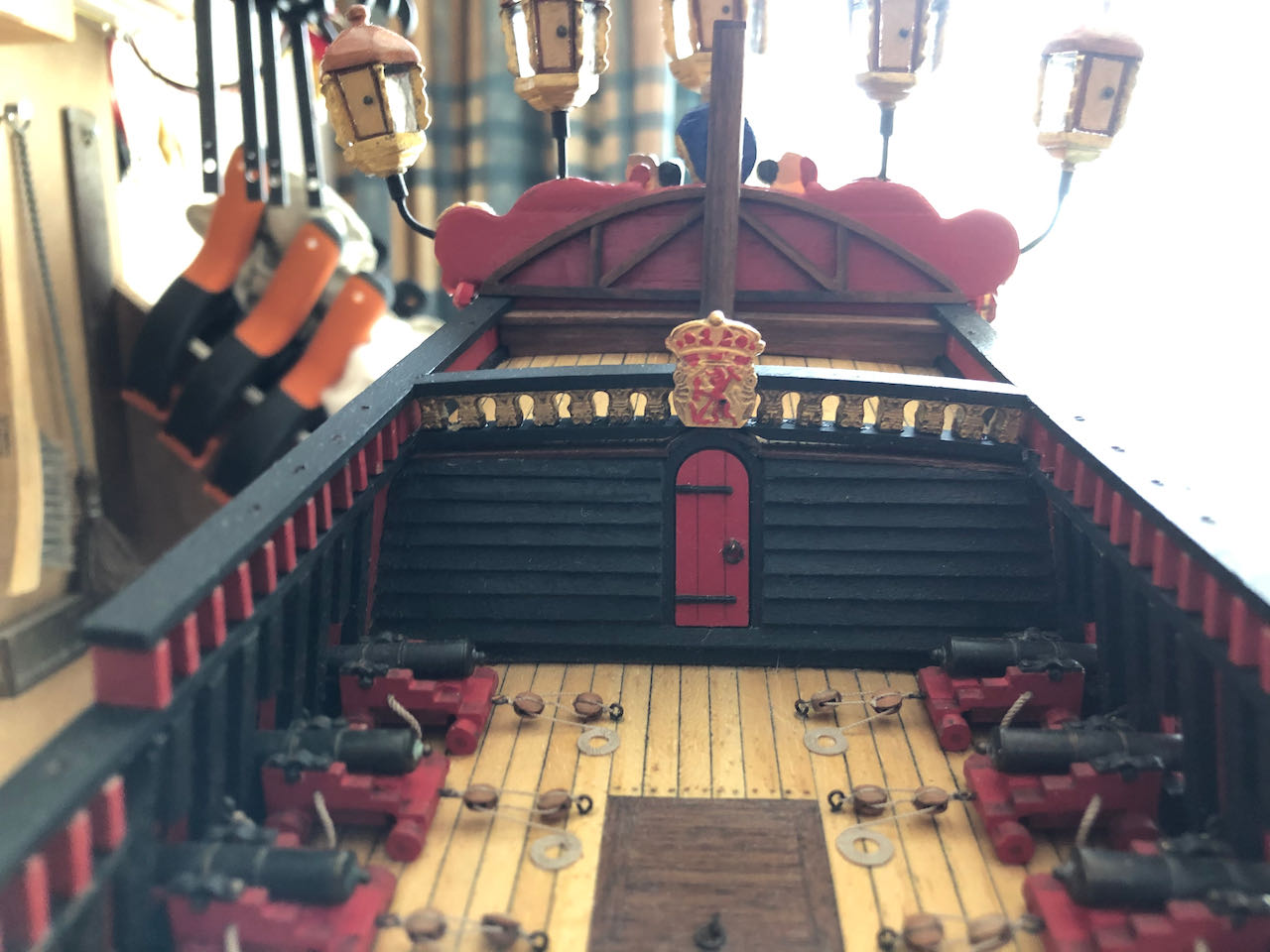

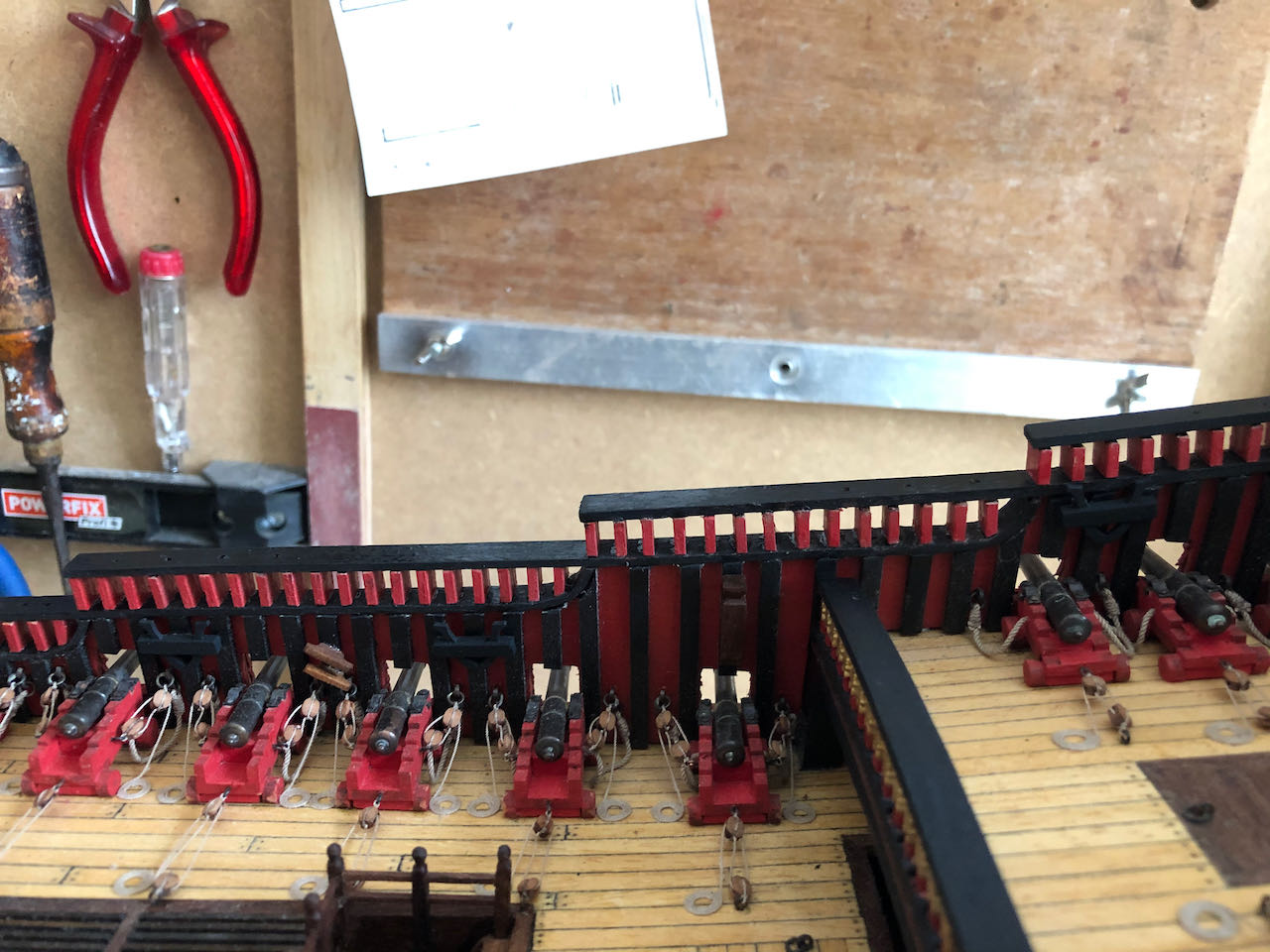

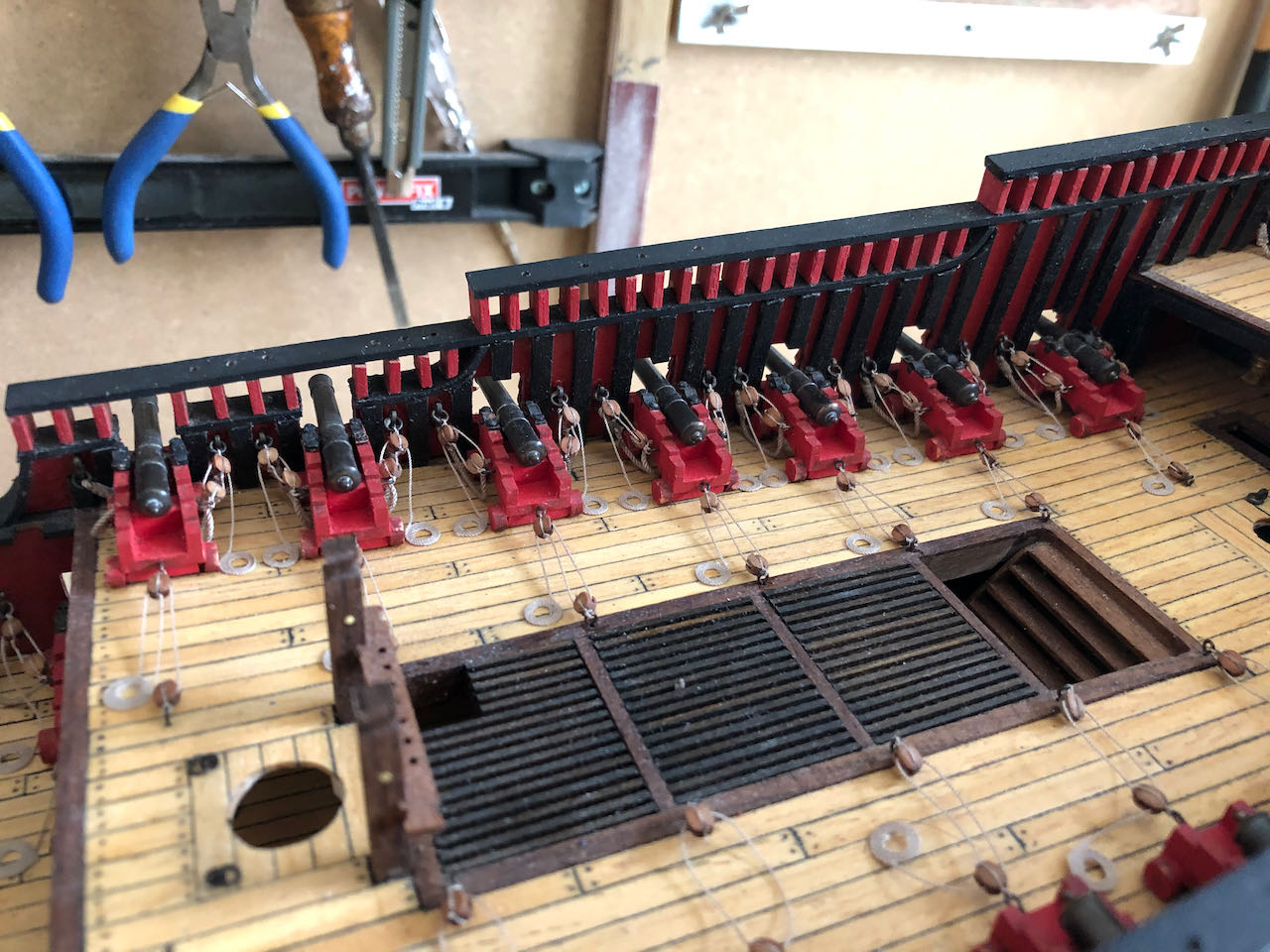

    Vervolgens heb ik de rest van de tuigage van alle kanons aangebracht. Op het F-dek heb ik ook de reling aangebracht, en ook de laatste steuntjes en afdeklatten aangebracht op de fortuining.

    [​IMG] [​IMG]

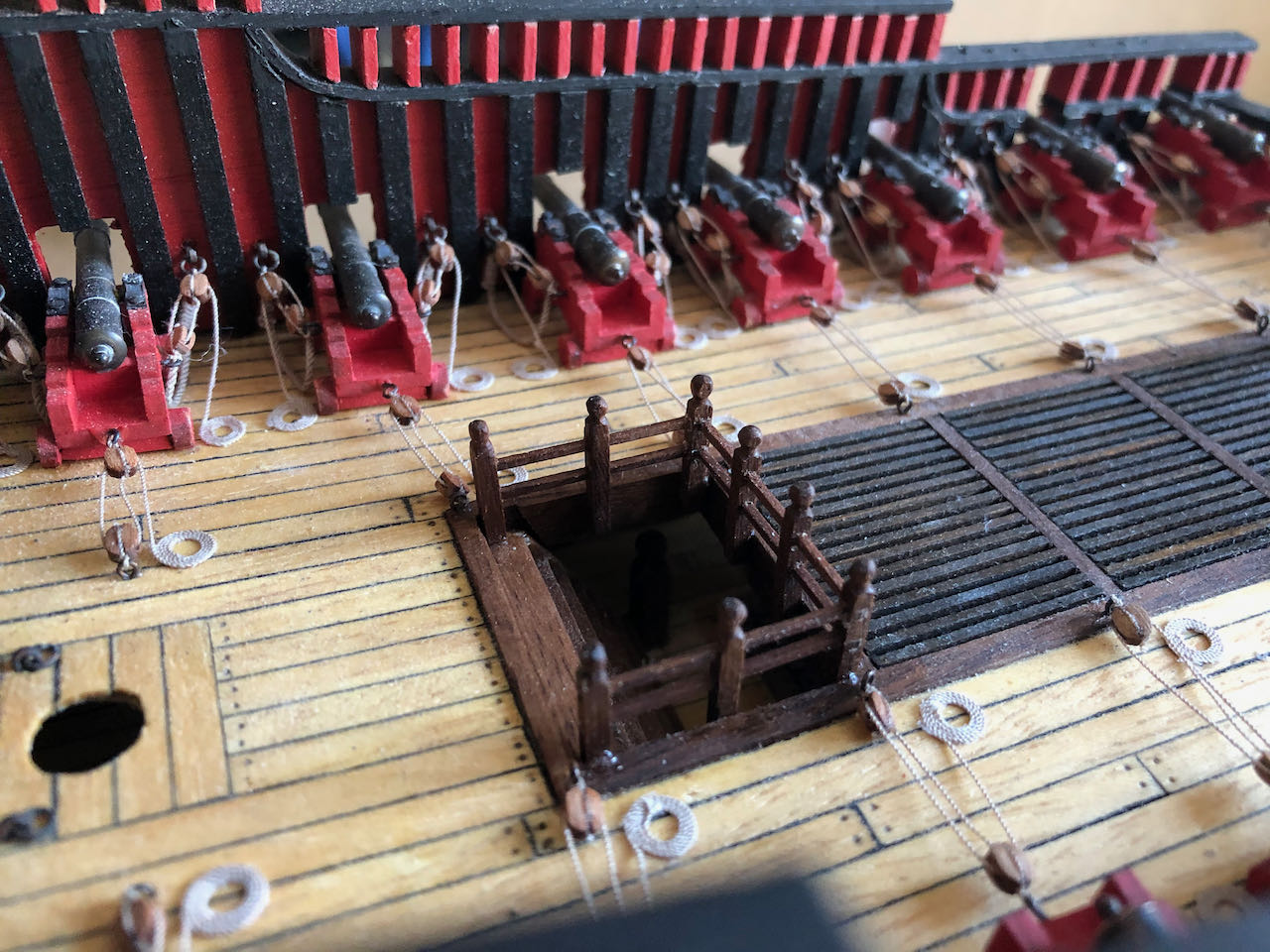

    Als laatste voor deze update heb ik nog de reling gemaakt bij de grote statietrap. Deze reling hoort eigenlijk op het roosterframe te worden geplaatst, maar hier zitten ook de bevestigingsogen voor de inhaaltalies van de kanons, dus heb ik de reling maar aan de binnenkant van het roosterframe gemaakt.

    [​IMG] [​IMG]

  6. pietsan

    pietsan Forum veteraan

    Lid geworden:
    10 dec 2011
    Berichten:
    6.686
    Locatie:
    Zeeuws-Vlaanderen
    Je maakt er werkelijk een prachtig model van Arno, het hekwerkje en trapgat vind ik echt te gek :thumbsup:. Persoonlijk had ik wel iets meer van het koper willen zien op de dakjes van de zijgalerij, dat lijkt nu zo'n beetje helemaal zwart, maar dat is dan weer een kwestie van smaak en doet er natuurlijk niets aan af hoe je het gebouwd hebt.

    *Hans* en Arno Verstegen vinden dit leuk.
  7. Roald Zuiderduin

    Roald Zuiderduin

    Lid geworden:
    20 jan 2021
    Berichten:
    15
    Locatie:
    Nieuwegein
    Wat een mooie boot is dit toch. Super knap en strak gemaakt.

    Arno Verstegen vindt dit leuk.
  8. TIMBERWOLF

    TIMBERWOLF Forum veteraan

    Lid geworden:
    28 aug 2008
    Berichten:
    11.359
    Locatie:
    noord-holland
  9. Eduard

    Eduard

    Lid geworden:
    26 mei 2020
    Berichten:
    272
    Locatie:
    de Meern
    Echt een genot om naar te kijken Top gewoon:worship::worship:

    Arno Verstegen vindt dit leuk.
  10. Heinrich

    Heinrich

    Lid geworden:
    26 jan 2020
    Berichten:
    1.280
    Locatie:
    China
    De Leuk knoppie is niet voldoende! Imposant, majestieus, noem maar op ...:thumbsup::thumbsup::thumbsup:

    Arno Verstegen vindt dit leuk.
  11. Arno Verstegen

    Arno Verstegen

    Lid geworden:
    1 apr 2008
    Berichten:
    242
    Locatie:
    Mierlo

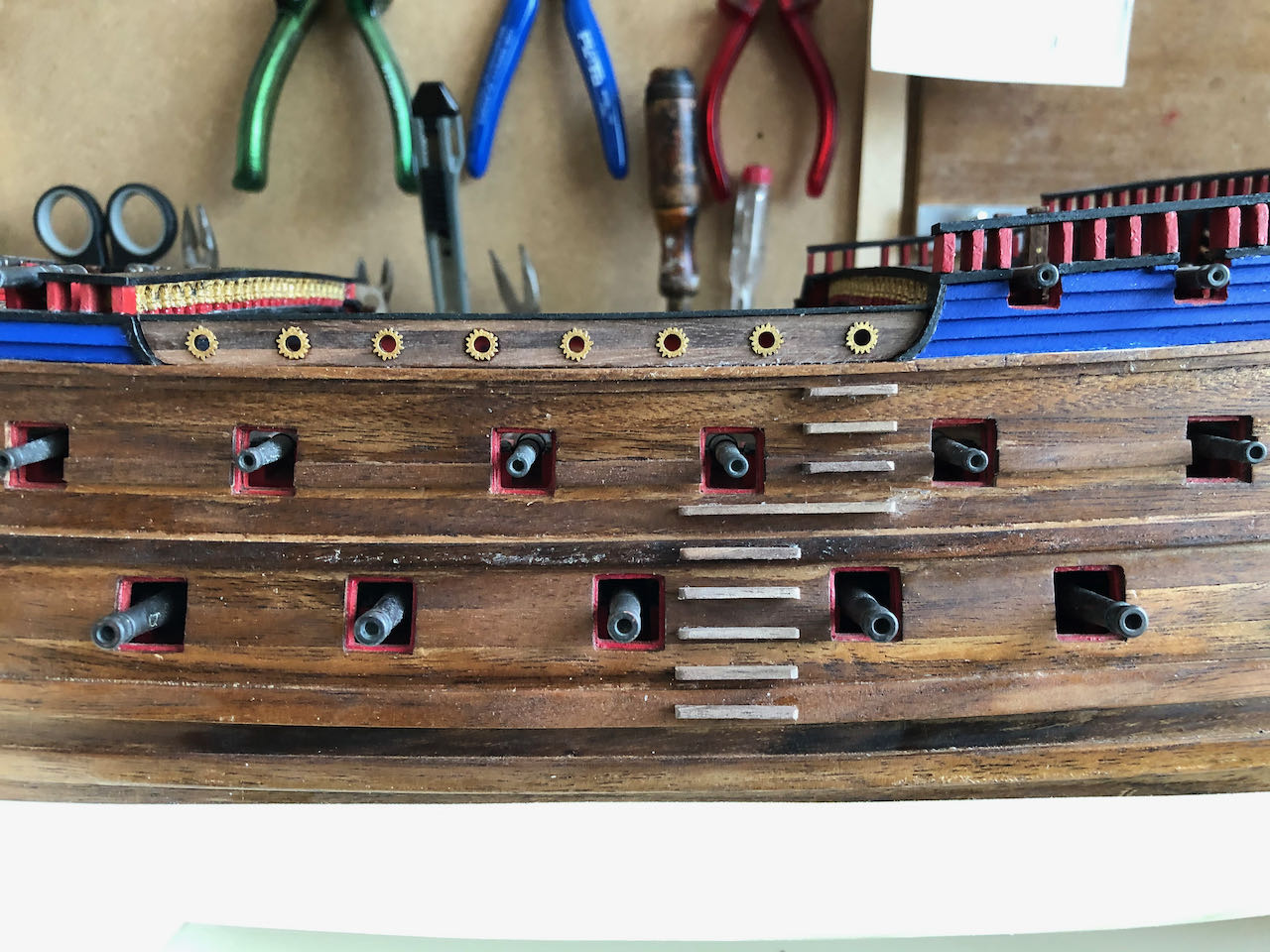

    Iedereen weer bedankt voor de leuke reacties! Als eerste voor deze update heb ik de 2 zetboorden gemaakt, welke zijn samengesteld uit 3 latjes van 4mm notenhouten. Deze heb ik in de juiste vorm geschuurd, en hier een achttal gaatjes in geboord. Aan de binnenzijde heb ik de verstevigingsbalken vastgelijmd, en de 8 gaten aan de buitenkant voorzien van de versieringen.

    [​IMG] [​IMG] [​IMG]

    Hierna heb ik een zwarte afdeklat op de zetboorden gemaakt, en deze vastgelijmd. Ook heb ik hier de ladder gemaakt op de romp. Dit geheel wordt later nog behandeld met Danish Oil.

    [​IMG]

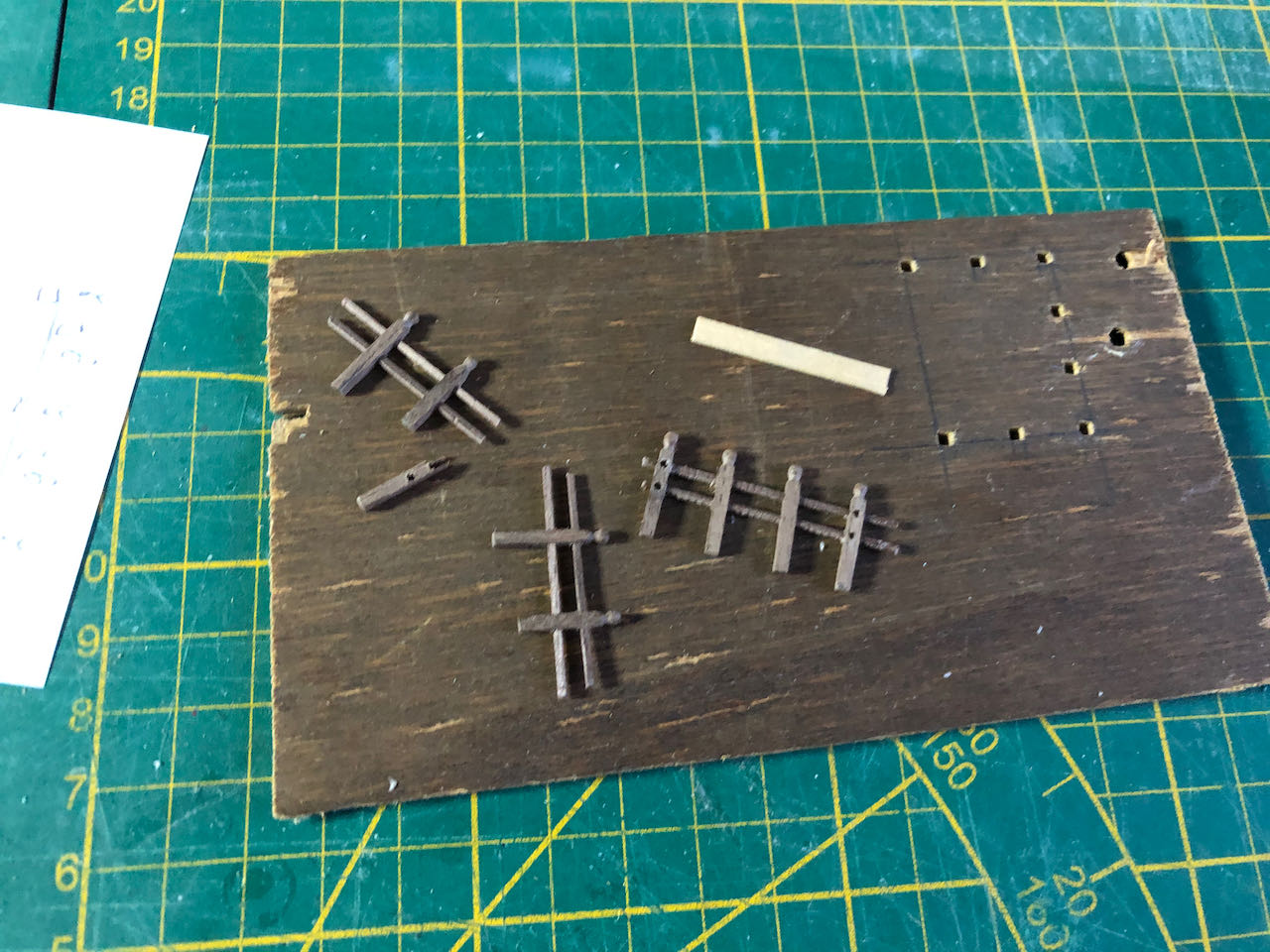

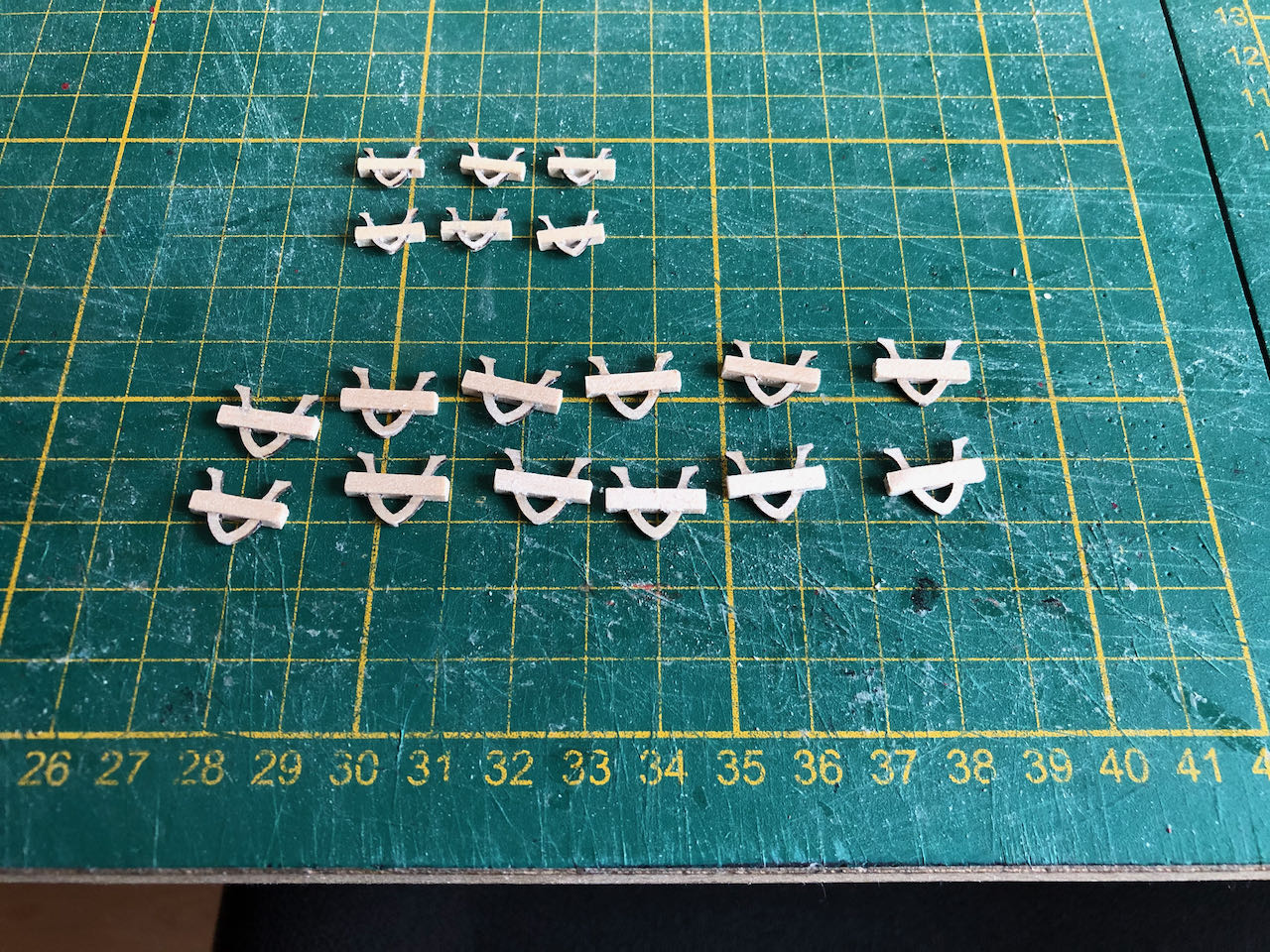

    Vervolgens heb ik, volgens tekening, een aantal kruishouten, klampen etc. vastgelijmd voor de tuigage.

    [​IMG] [​IMG] [​IMG]

    Op de plek waar het anker komt te hangen heb ik ook de versteviging van de huidplanken aangebracht, ook van 1,5x6mm notenhout. Voor de vorm heb ik eerst een papieren mal gemaakt (met behulp van de tekening), en vervolgens de twee delen in vorm geschuurd en vastgelijmd.

    [​IMG]

    Als laatste heb ik ook nog het deurtje langs de zijgalerijen geplaatst.

    [​IMG]

    Gerko511, pietsan, Jaques en 8 anderen vinden dit leuk.
  12. Pingu57

    Pingu57 Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    14 dec 2014
    Berichten:
    5.305
    Locatie:
    Leeuwarden
    Vreselijk mooi Arno:worship::worship:

    Arno Verstegen vindt dit leuk.
  13. Flying Scotsman

    Flying Scotsman

    Lid geworden:
    21 mrt 2020
    Berichten:
    1.375
    Locatie:
    Thuis
    Ik zeg het maar zo :wave

    Arno Verstegen vindt dit leuk.
  14. TIMBERWOLF

    TIMBERWOLF Forum veteraan

    Lid geworden:
    28 aug 2008
    Berichten:
    11.359
    Locatie:
    noord-holland
  15. Eduard

    Eduard

    Lid geworden:
    26 mei 2020
    Berichten:
    272
    Locatie:
    de Meern
    Hogeschool werk:worship:

    Arno Verstegen vindt dit leuk.
  16. Arno Verstegen

    Arno Verstegen

    Lid geworden:
    1 apr 2008
    Berichten:
    242
    Locatie:
    Mierlo

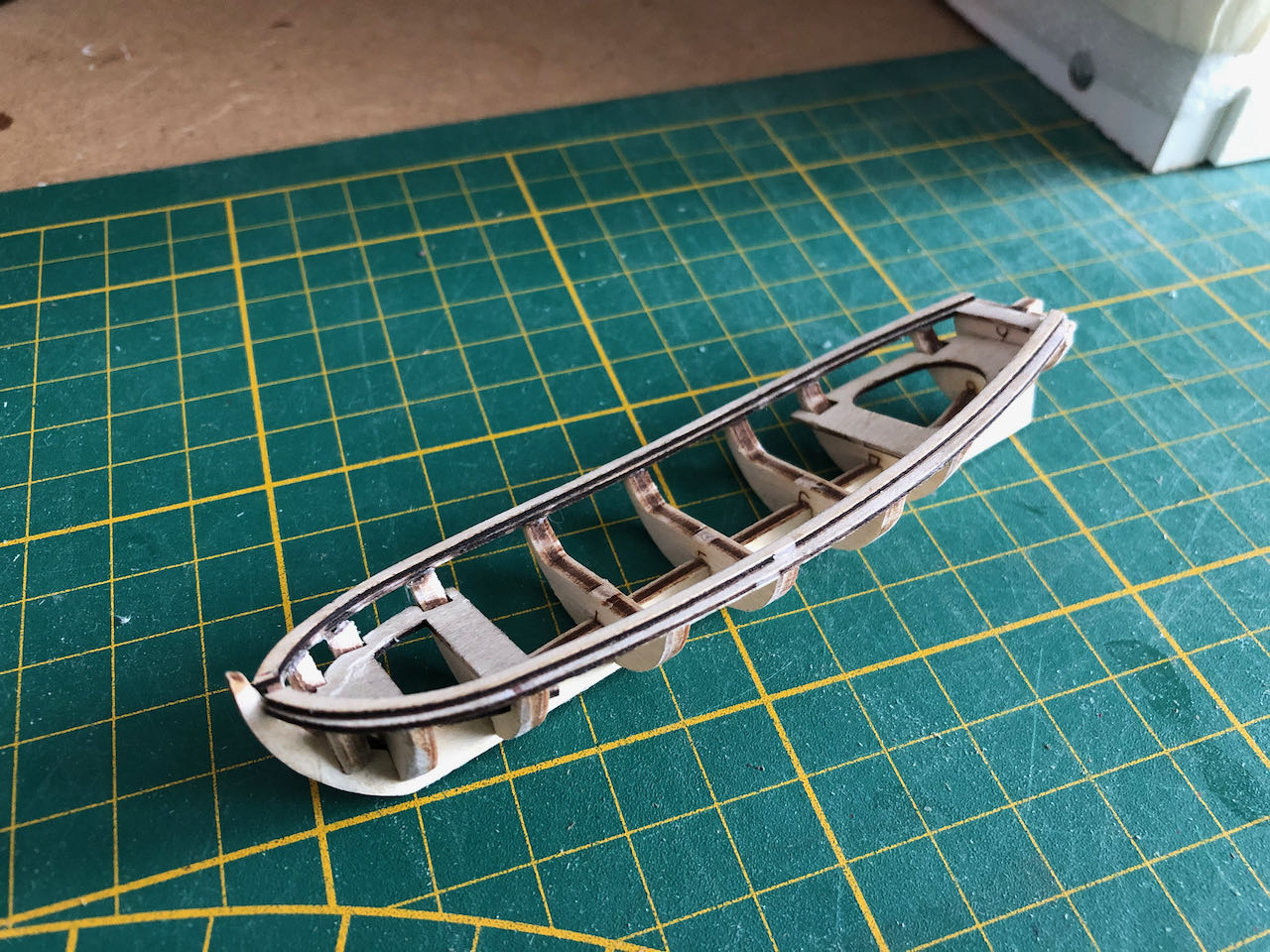

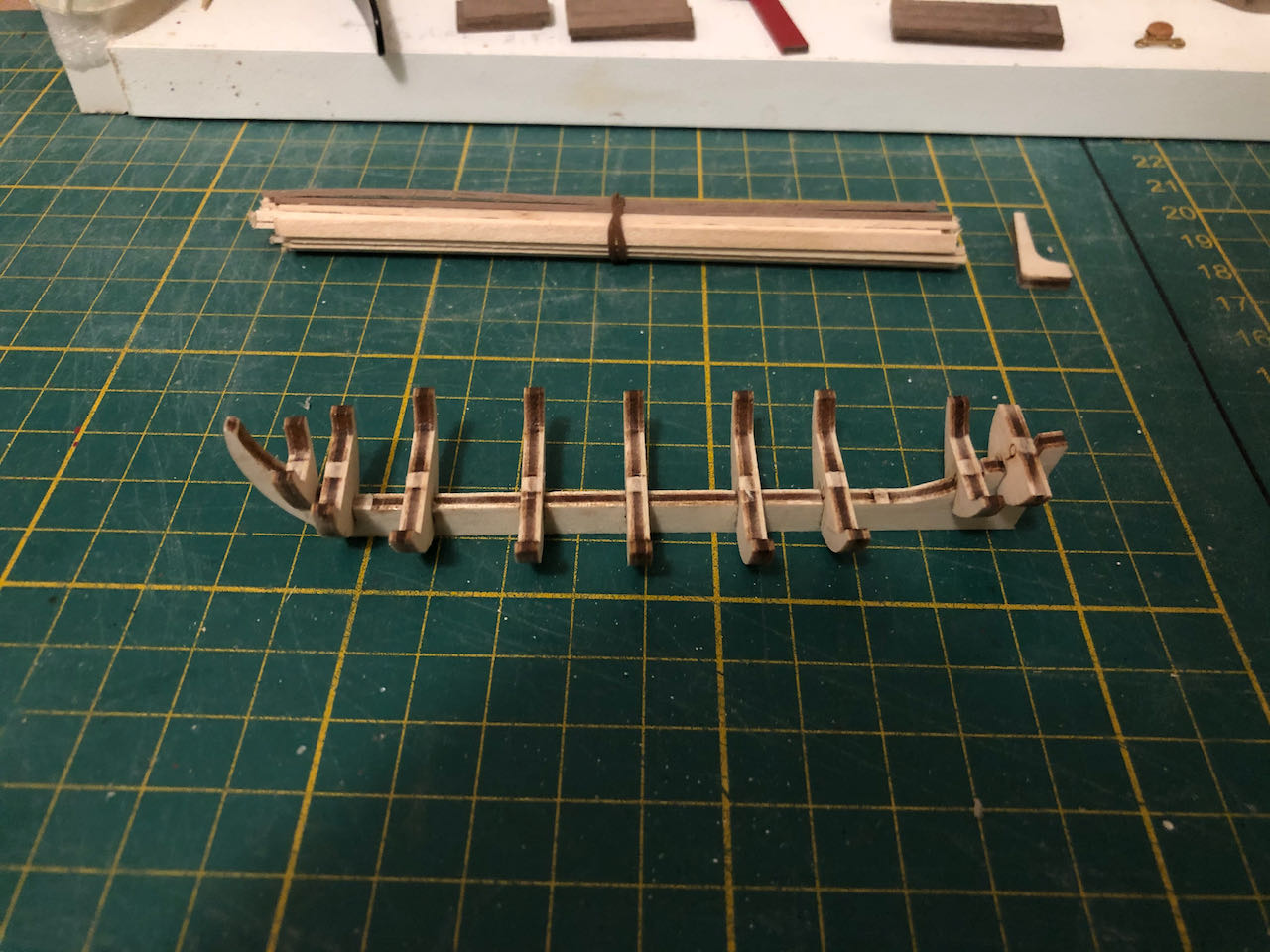

    Iedereen weer bedankt voor de leuke reacties! In deze update heb ik de bijboot gemaakt. Hiervoor heb ik eerst de spantjes vastgelijmd op de kiel, en vervolgens een aantal triplex deeltjes vastgelijmd.

    [​IMG] [​IMG]

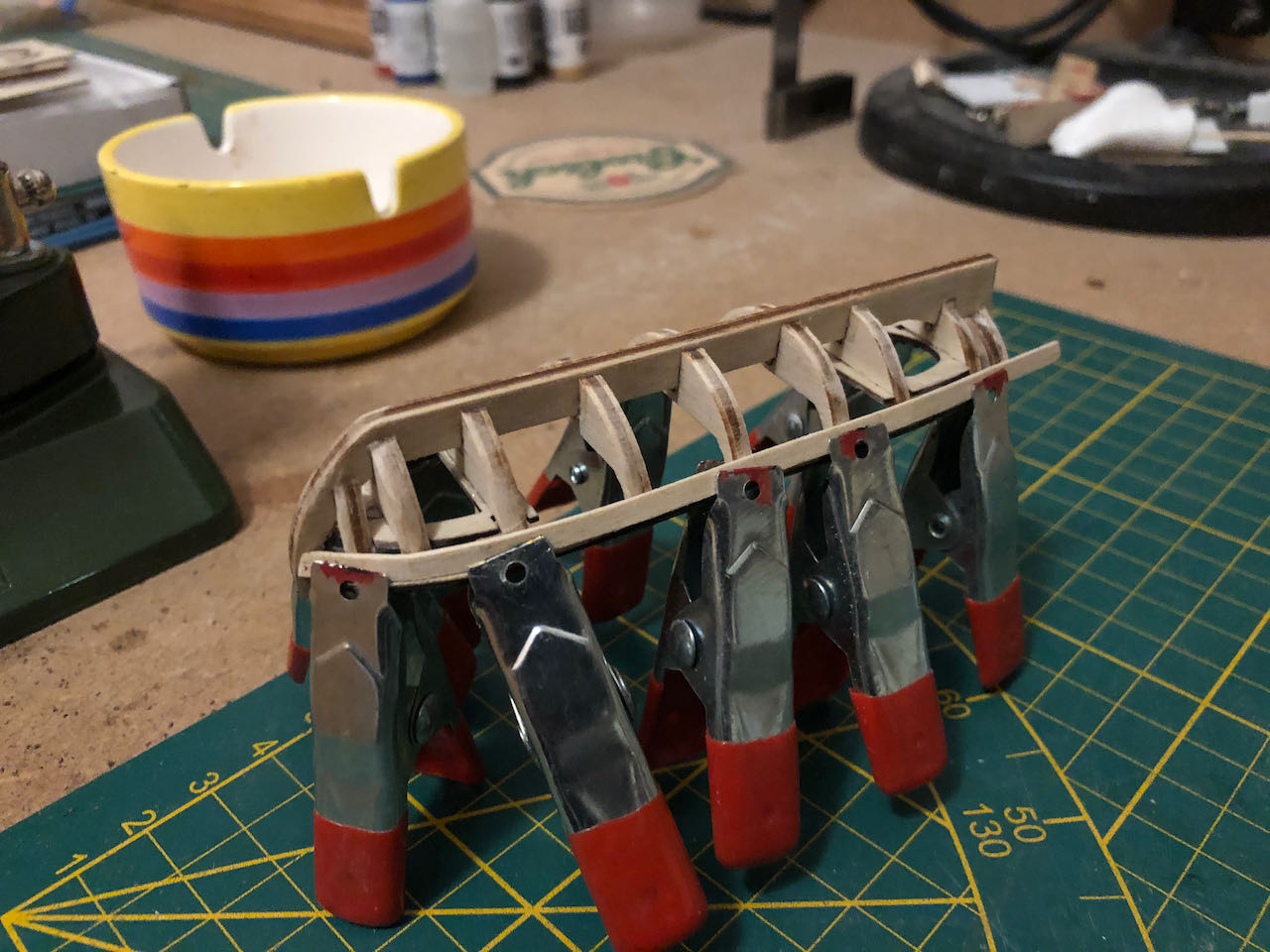

    Hierna heb ik de spantjes wat afgeschuind en de eerste huidplank vastgemaakt.

    [​IMG]

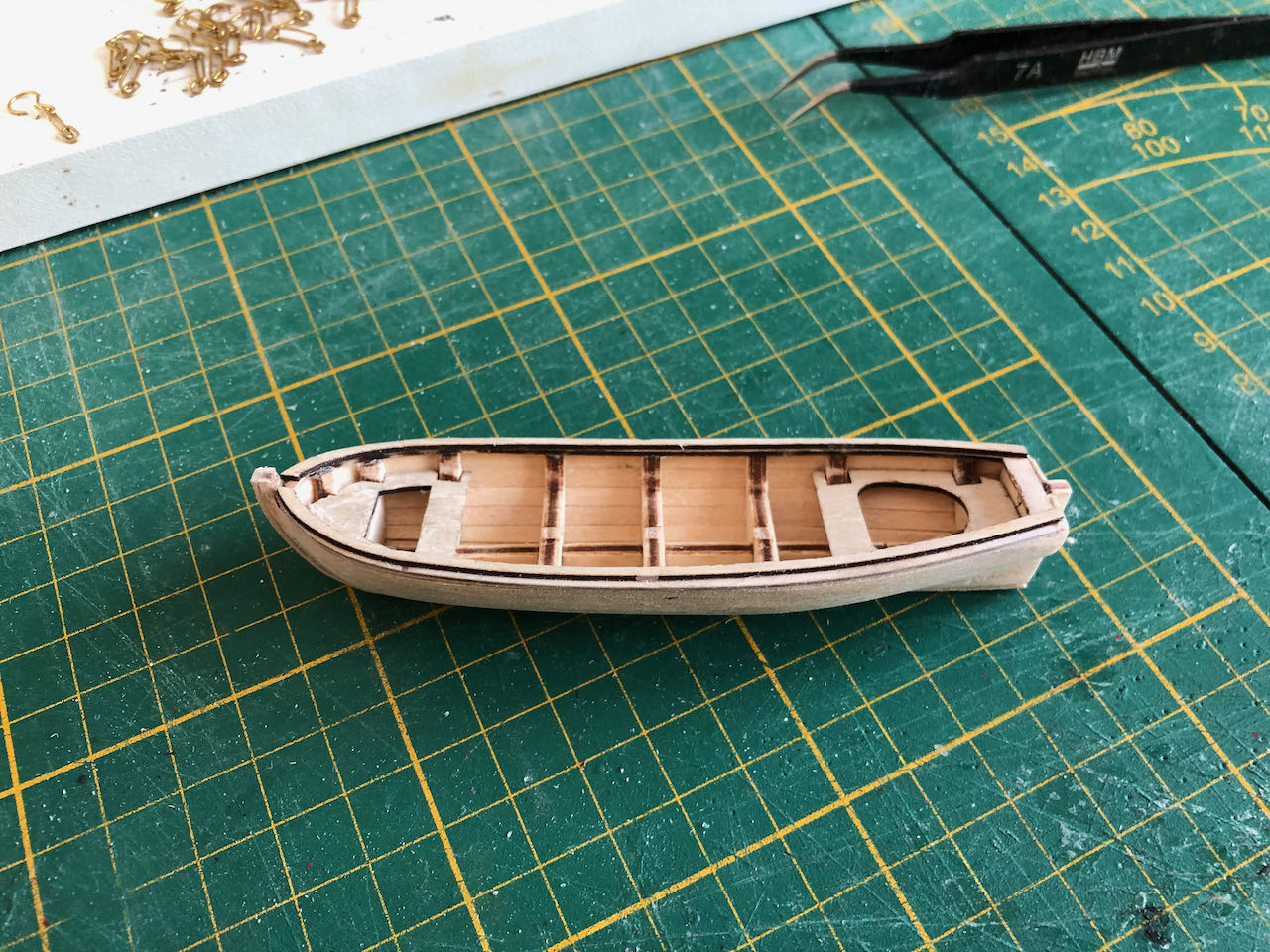

    Na even doorgewerkt te hebben is ook deze romp weer dicht, en mooi glad geschuurd.

    [​IMG] [​IMG]

    De 2 grote triplex delen aan de binnenkant heb ik beplankt met wat abachi 1x4mm dekplankjes. Ook heb ik de het roer met helmstok, de berghouten en de doften geplaatst. Vervolgens heb ik de hele bijboot gebeitst met (ik geloof) Medium Oak en Light Oak van Kolderstok en deze als laatste nog behandeld met Danish Oil.

    [​IMG]

    Op het rooster in de kuil heb ik twee steuntjes gemaakt van notenhout waar de bijboot op komt te staan. In de rand van het rooster komen nog aan beide kanten ringetjes te zitten om de bijboot mee vast te sjorren.

    [​IMG]

    Als laatste heb ik nog 4 peddels gemaakt, en deze los in de bijboot gelegd.

    [​IMG]

    Gerko511, Jan Walpot, arvaa en 7 anderen vinden dit leuk.
  17. Pingu57

    Pingu57 Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    14 dec 2014
    Berichten:
    5.305
    Locatie:
    Leeuwarden
    Bijbootje is goed gelukt Arno, en ook een paar mooie peddels die daarin liggen. :rofl::rofl:

    Arno Verstegen vindt dit leuk.
  18. Arno Verstegen

    Arno Verstegen

    Lid geworden:
    1 apr 2008
    Berichten:
    242
    Locatie:
    Mierlo

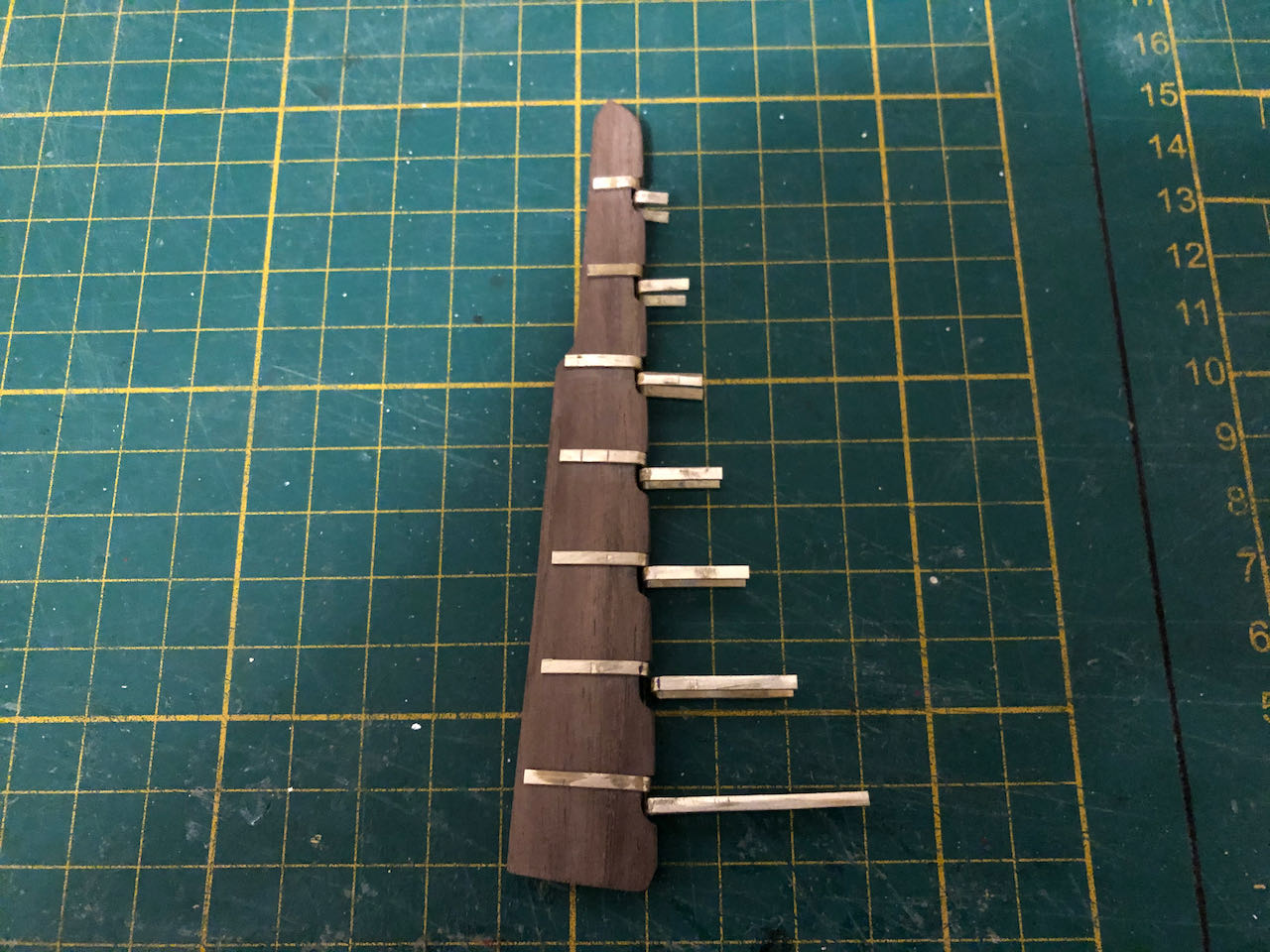

    Het volgende onderdeel dat ik heb gemaakt is het roer. De vingerlingen zijn gemaakt uit het bijgeleverde messingstrip, welke ik in de vorm van het roer heb gebogen. Aan de roerzijde heb ik ook pinnetjes gesoldeerd, waaraan de vingerlingen van de romp zijn gesoldeerd.

    [​IMG] [​IMG]

    Vervolgens heb ik een aantal gaatjes in de vingerlingen geboord waar spijkertjes in komen.

    [​IMG]

    Hierna heb ik de helmstok toegevoegd, en heb ik het roer geverfd. Hier zie je ook dat het roer een beetje afgeschuind is.

    [​IMG] [​IMG]

    En als laatste heb ik het roer vastgelijmd aan de romp, en hoeft alleen nog behandeld te worden met Danish Oil.

    [​IMG] [​IMG]

    Marcus Botanicus, Gerko511, Ronk en 6 anderen vinden dit leuk.
  19. Jan Walpot

    Jan Walpot Vriend van modelbouwforum.nl

    Lid geworden:
    26 okt 2007
    Berichten:
    704
    Locatie:
    Giessenburg
    Ik heb net een paar keer leuk aangeklikt maar daarmee doe je dit soort vakmanschap veel te kort. Super !

    Arno Verstegen en Hans Groenenberg vinden dit leuk.
  20. Hans Groenenberg

    Hans Groenenberg

    Lid geworden:
    12 nov 2014
    Berichten:
    4.670
    Locatie:
    Oud Beijerland
    Absoluut een hoog niveau zeg. Keurig werk!

    Arno Verstegen vindt dit leuk.
