Dockyard V stoommachine.

[Gea]

Beste stoombouwers, Ik laat me verleiden iets te schrijven op het stoomforum daar me toch iets opvalt.
Ik heb als stoombouwer zeer veel respect voor de projecten hier op het stoomforum en met name de creaties welke met de door de bouwers gebruikte middelen.

Ik zie dat er bij de lopende projecten nauwelijks tot geen gebruik wordt gemaakt van spantangen, ook niet bij het vervaardigen van bv kleine borstbouten en bv zuigerstangen en dergelijke.
Alle geposte foto's laten dit soort zaken zien in de grove klauwplaten welke dan ook mogelijk sporen achterlaten van het klemmen.

Let op! dit is zeker geen kritiek maar ik ben ervan overtuigd dat het werken met spantangen prettiger gaat.

Het is mij verder wel duidelijk dat een ieder naar vermogen en financiën zijn hobby uitvoert.
Nogmaals, Daarom nog meer respect voor de resultaten met de gebruikte middelen.

groet René

Ik maak veel gebruik van spantangen , voor mijn super 7 en ML10 myford's heb ik een set die rechtstreeks in de hoofdas gaat , een tweede set die met een reductie naar MC 2 ook rechtstreeks past.
En eentje met opschroefbare kop voor een ER 32 set.
Verder nog een met snelwissel kop , dus een waar de spantang kan los en vastgezet worden zonder de bank stil te leggen. en dan nog een met een systeem waar je de spantangen kan vastzetten met een sleutel zoals bij een klauwplaat.
Nu ben ik nog op zoek naar een systeem voor op mijn myford 254 , helaas niet goedkoop .
Ik kan dus kiezen uit 5 sets , en besef wel dat dat een grote luxe is.
Dirk



[Stoompomp]

Met spantangen ben ik bekend, tijdens mijn opleiding heb ik hiermee leren werken.

In mijn vorige bericht heb ik achtereenvolgens bewerkt:
- Een stuk afval messing ø35mm voor het maken van de verloophuls in de snijplaathouder.
- Vierkant 5 op lengte afgestoken.
- Uit zeskant 8mm een houder gemaakt voor aanbrengen van schroefdraad in de lengte vierkant.
Vandaag:
- Borstbout M3 uit zeskantstaal 4mm.
- Borstbout M2 uit zeskantstaal 3mm.
Geen van deze bewerkingen passen in een spantang.
Daarbij, ik koop lengtes van 1m, steek deze door de holle as en bewerk de benodigde lengte. Het deel dat aan de achterkant uit de holle as steekt, wordt ondersteund, i.v.m. krom slaan.

Ik heb vandaag meer plezier gehad van de met verloophuls aangepaste snijplaat houder.

Over het maken van indrukken van de klauwen van de drieklauw.
Als je op RVS 304, Werkstoff1.4301, schroefdraad snijdt, dan heb je een behoorlijke klemkracht nodig om het werkstuk vast te houden.
Ik heb, als bouwer van stoominstallaties, het voordeel, dat ik koper pijp heb van diverse afmetingen.
Voor het draadsnijden op de zuigerstangen ø2,5mm heb ik een stukje koper buis ø4 x 3mm gebruikt.
In lengte met een brede zaagsnede doorzagen en met gepast geweld in de drieklauw inspannen.
Nogmaals, je staat er over versteld, hoeveel spankracht je nodig hebt om, bij het snijden van schroefdraad op een zuigerstang van ø2,5mm, deze vast te houden.
Resultaat, de koper pijp is uitwendig stevig beschadigd door de spanklauwen, maar er is geen schade op de zuigerstang.

Daarnaast, ik heb het niet voor over, om geld te stoppen in gereedschappen, die ik weinig tot nooit gebruik.
Voor mij, maar dat is mijn mening hebben spantangen voor mijn werk eigenlijk geen meerwaarde.

Vervolg machine.
De eerste borstbout voor het kruishoofd gereed en gemonteerd en de machine staat op de nieuwe vierkante pilaren.

Op het eerste gezicht ziet de rechtse gaffel met borstbout er fout uit, de kop ligt niet aan.
Dit is geen fout. Door de ruimte tussen de kop en de gaffel, kan ik controleren of de bout de gaffel verklemd,
Op de foto heeft de betreffende gaffel aan de rechterkant schroefdraad en is de moer alleen als borging.
Wordt vervolgd, Henk.



[Jan Walpot]

Henk, je verklaring waarom de borstbout niet aanligt begrijp ik niet. Je kan hem voor het zicht aandraaien zonder te klemmen. De borgmoer zorgt ervoor dat hij niet gaat klemmen. Als hij wel in de richting van klemmen zou bewegen komt de borgmoer los en is dat een teken dat er iets mis is.
Groet, Jan.



[Stoompomp]

jan, Een gelijksoortige discussie heb ik ook gehad met een ander clublid uit Hellevoetsluis.
Ik gebruik een borstbout en deze schroef ik in de kant met schroefdraad, stijf vast.
De bout is dus vastgedraaid en daarom wil ik weten, zien, dat de vastgeschroefde borstbout de gaffel niet verklemd.
De contramoer is alleen als zekerheid. eigenlijk een extra borging.
Ik weet, mijn oplossing is niet mooi.
Henk



[Stoompomp]

In de huidige machine staan ook de koppen van de bouten ook niet tegen de gaffels van de Stephensonschaar.

De borstbouten zitten, stijf vastgeschroefd in de draadzijde van de gaffel.
Op de foto zijn de borgmoeren M2 op de gaffelpennen van de schaar nog niet aangebracht.
Voor een indruk van de schaar van de huidige stoommachine.

De nieuwe machine is op enkele punten gereed.
Een van de volgende stappen is het maken van de excentrieken en de Stephensonschaar,.
Voorlopig hoef ik mij niet te vervelen.
Groet, Henk



[willum]

Mooi werk.
Aardige foto's

Willum



[Jan Walpot]

Henk, ik bedoelde alleen maar aan te geven hoe het kan. Uiteraard is het jouw zaak hoe je het doet.
De huidige machine ziet er op de foto wat mij betreft prima uit.
Groet, Jan.



[Stoompomp]

Vandaag de tweede pasbout M3 gemaakt.
De basis van de machine is nu gereed, machinevloer, krukas met lagering en drijfstangen met kruiskop, en het cilinderhuis.

Gezien van de kant van de leibanen.

Voor zover zo goed, maar ik erger mij aan de standaard M3 moeren,
Ik wil deze vervangen door hoge modelmoeren.

In bericht #71 liet @Gea, een video zien over het maken van boutjes met een soort van revolverkop: https://www.modelbouwforum.nl/threads/dockyard-v-stoommachine.271389/page-4#post-4119676
Ik heb geen zin om voor een beperkt aantal moeren een revolverkop te bouwen,
Maar gebruikmakend van de info van Dirk, ga ik toch mijn werkwijze aanpassen.

Omdat ik in de drie- en vierklauw ø125mm geen assen kleiner dan ø3mm kan inspannen, gebruik ik een boorkop geschroefd op de aandrijfas gesloopt uit een oude boormachine.

In een ander bericht #79 heb ik het over spanhulzen: https://www.modelbouwforum.nl/threads/dockyard-v-stoommachine.271389/page-4#post-4123120
Indien je de spanhuls met de zaagsnede omlaag zet, dan kan deze niet verklemmen, maar wel als geleiding dienen.

In de vierweg houder zit ook de afsteekbeitel, een kwestie van roteren en deze staat voor.

De enige wisseling van gereedschap is het wisselen van de centerboor voor de kernboor.
Onderstaand de centerboor en in de beitelhouder rechts het afsteekmes en links de losse verschuifbare boorkop met de machinetap M3.

Het enige, dat ik nu nog moet doen is het wisselen van de centerboor voor de kernboor in plaats van veel meer handelingen.

Het is niet zo efficiënt als wat Dirk heeft gemaakt, maar voor mij een verbetering, vandaar: Dirk bedankt.

Groet, Henk.



[willum]

Beitelhouder

Geen snelwisselhouder nodig.
Jij kunt hier vier gereedschappen inspannen.
Een liggende revolver.

Revolverkoppen zijn ook apart te koop voor in de boorkophouder,
en voor montage op de dwarssupport.

Als we dan toch bezig zijn met boorkoppen.
Ik heb een nog een bijdrage geplaatst bij het onderwerp "recht boren".

Goed bezig Henk,

Veel modelbouwplezier,
Willum



[Stoompomp]

In de afgelopen dagen had ik problemen met de voortgang van de bouw van de stoommachine.
Het probleem was het beschikbare materiaal en gereedschap.
Hierbij bedoel ik het materiaal om hoge modelbouwmoeren M3, SLW 5mm te maken, maar ook de M1,6mm stoommoeren.
Op de foto, de eerder gemaakte leibanen, uit beschikbaar materiaal.

De strippen worden met M1.6 vastgemaakt, vandaar ik moeren nodig had, zie : https://www.modelbouwforum.nl/threads/dockyard-v-stoommachine.271389/page-8#post-4143358

Aan de rechterkant de nieuwe zeskantstalen SLW 5mm.
Aan in de onderkant de nieuwe modelbouwmoeren M1,6 met de passende dopsleutel SLW 2,5mm.
Modelbouw is leuk.
Groet, Henk



[Stoompomp]

Als eerste heb ik de standaard lage M3 moeren slw. 5,5mm(h=0,8 D) vervangen door de gemaakte hoge modelbouwmoeren M3 slw. 5 mm(h=1,2 D).
Vervolgens verder gegaan met de leibanen, de grondplaat uit AISI 304 (1.4301) en de strippen uit hard messing.
De leibanen met de leibaanstrip heb ik vandaag provisorisch in elkaar gezet.
Het resultaat is, dat ik verder kan met het maken van de dwarsondersteuning van de leibanen en deze bevestigen op de machine staanders.

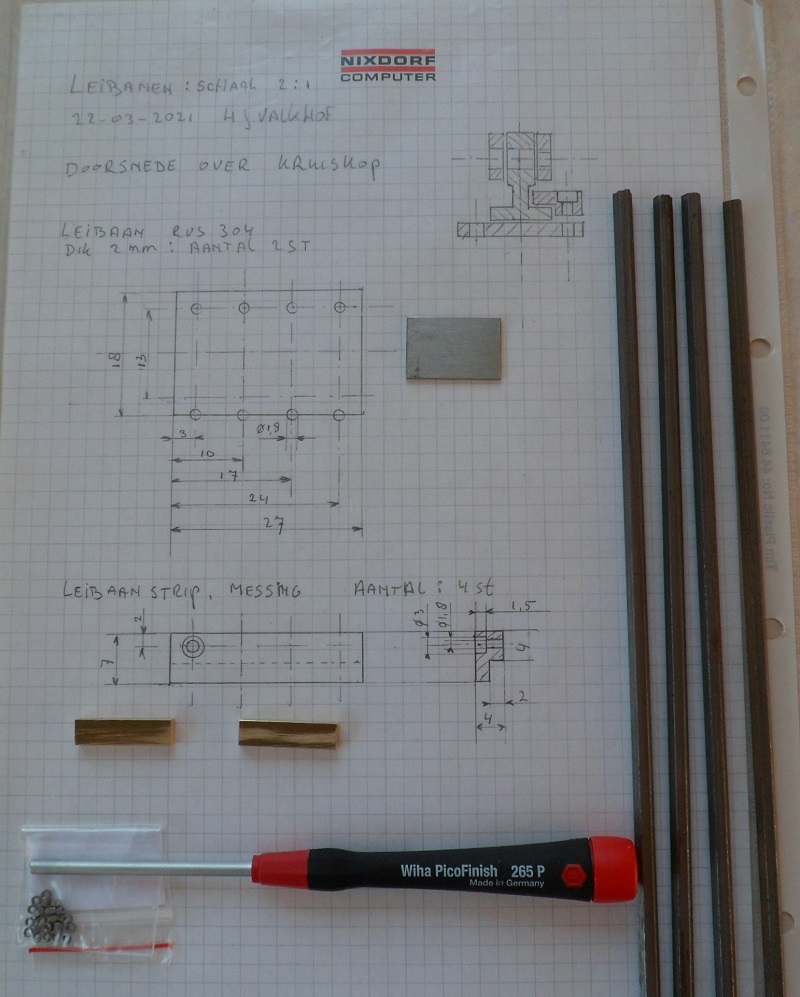

Voor de doorsnede van de leibanen, zie de schets rechts boven op de vorige bijdrage.

Informatie en indruk van de grootte van de machine:
Type stoommachine:
Voldruk dubbelwerkende twee cilinder met omkeerrichting, Stephenson schaar.
- voetplaat 60 x 60mm.
- hoogte 105mm
- krukas ø5mm.
- slag 12,5mm
- boring 13mm.

Wordt vervolgt.
Henk.



[Mallegat]

Knap gemaakt allemaal.
Als je naar de foto kijkt lijkt de machine groter dan de opgegeven afmetingen.
Je zal het vast eens genoemd hebben: wat is het afgegeven vermogen van deze machine?



[Stoompomp]

Over vermogen.
Bij een stoommachine is het vermogen beperkt door de afmetingen van de cilinder, slag en toerental van de machine.
Hierbij moet je uitgaan van een stoomketel, die de benodigde hoeveelheid stoom kan leveren.
Het geleverde vermogen wordt uitgedrukt in Watt = N.m/sec.
Eerste stap, de kracht in N.
De zuiger heeft een diameter van 13mm, opp. 138mm2,(afgerond).
De ketel druk minimaal, 2,5bar(25N/cm2) = 0,25 N/mm2, geeft een drukkracht op de zuiger van 34,5N.
De slag is 12,5 mm, dus per slag geeft dit, 34,5 x 0,0125 = 0,43J (N.m).
Bij een toerental van b.v. 900 t/min = 15 t/sec, is het afgegeven vermogen per slag : 6,47 W.(N.m/sec).
Daar het een dubbelwerkende twee cilinder machine is, moet dit met 4 vermenigvuldigd worden = ruim 25W.
Bedenk, daar deze berekening is bij de laagste ketel druk.
De ketel druk is max. 3 bar, wat inhoudt, dat de machine meer vermogen levert.
Bij een stoommachine heb je maar beperkte mogelijkheden wat vermogen aangaat.
Indien vragen, hoor ik dit wel.
Groet, Henk.



[Stoompomp]

Na het plaatsen van de leibanen op #191, is de volgende stap, het maken van de ondersteuning van de leibanen bevestigd op de machine steunen.
En toen had ik een probleem.
Ik bouw de stoommachine niet direct is volgens tekening.

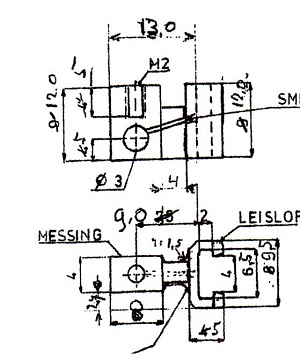

In mijn oude stoommachine had ik een kruishoofd, dat aangreep op de onderkant van de leibaan.

Bij het nieuwekruishoofd zitten de leibaanstrippen aan de bovenkant van de leislof.

Daar de leibaanstrippen nu aan de bovenkant zitten, is er geen ruimte voor de ruimte van het bewegen/schuinverstellen van de drijfstangen, gevolg, de drijfstang stoot tegen de bovenkant van de leibaanstrip.
Oplossing, nieuwe kruishoofden maken, die wel genoeg ruimte geven voor de beweging/schuinverstelling van de drijfstangen.
Goed, ik moet wel nieuwe onderdelen maken, maar dit is beter, dan dat ik mij jarenlang moet ergeren, aan een machine die niet mooi werkt.
Groet Henk, die ergens iets geschreven had over een Engelse wals.



[Jan Walpot]

Henk, volgens mij wordt het probleem voor een deel veroorzaakt doordat je hebt gekozen voor een heel lang gaffel deel aan de drijfstangen. Misschien is er nog iets goed te maken door een schuine kant te frezen aan de leibaan strippen.
Groet, Jan.



[Stoompomp]

Jan, Daar heb ik ook aangebracht.
De ruimte tussen de leibaan en de binnenkant van de staanders is nu 7,5mm.
Ruimte genoeg om deze naar achter te plaatsen.
Daarbij, indien iets niet naar mijn zin is, dan blijf ik het zien/ergeren.
Ik heb nog een mooi stukje afval liggen, dus het maken van nieuwe kruiskoppen kost alleen tijd.
Ongeduld en een stoommachine maken, gaan niet samen.
Henk



[Stoompomp]

in het vorige bericht had aangeven, dat ik de kruiskoppen opnieuw ging aanmaken.
Ik heb een kleine freesbank, met een X , Y verstelling van ca. 200mm.

Voordelen van deze keine freesmachine zijn b.v:
Door de korte instelling in de spindel is deze onverwacht stabiel.

De frees ingeklemd voor de MC 2 met inwendige aantrek schroefdraad steekt weinig uit de hoofdspindel.
Dus een stabile ondersteuning van de frees.

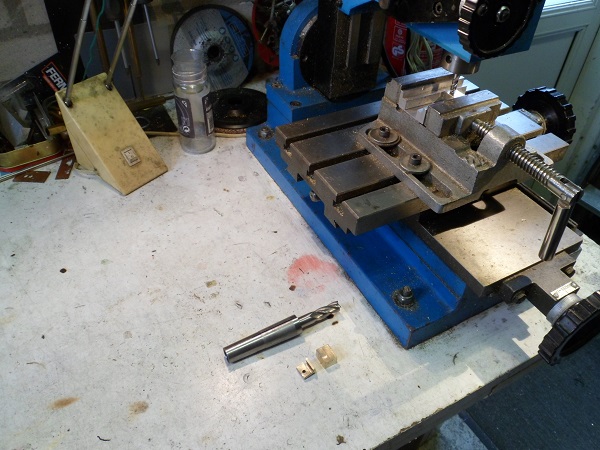

Op e eerste foto iigt links onderaan een houder met een vierlippen frees 10mm.

De vierlippenfrees heb k gebruikt voor het bewerken van het "afval" blokje, zie vorig bericht, naar geschikt materiaal m de kruishoofden te maken.
Over de freesmachine.
Misschien niet correct, ik kan het niet vinden dat HBM deze nog steeds levert.
Voor mij is het een fijne verspaningsmachine om mee te werken.
Mooi is ook, dat je de freeshouder eenvoudig kan wisselen naar een boorhouder.
Wordt vervolgt over de bouw van de nieuwe stoommachine.
Groet, Henk.



[CP1]

Geen gehaast he, of is het aangenomen werk? ;-) En worden het nu nieuwe kruiskoppen? Beter een paar uur extra en goed werk opleveren, dat geeft een modelbouwer vast een meer voldaan gevoel. Succes met het werk, k ben benieuwd naar de eerste arbeidslagen!



[Stoompomp]

In mijn vorige bericht #197 toon ik de voorbewerkte stukjes voor de nieuwe kruiskoppen.

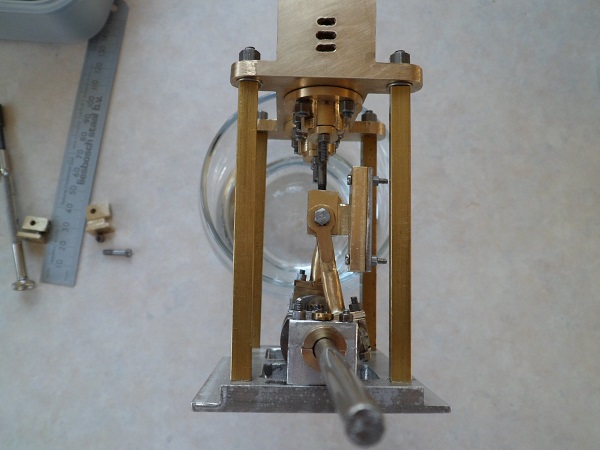

De nieuwe kruiskoppen zijn gereed, zie onder voor het verschil in hoogte tussen links = oud en rechts = nieuw.

De drijfstangpen ligt ca. 3mm verder van de onderkant, leibaanslof.
De bout is de gemaakte drijfstangpen, pasbout M3.

Het hoogte verschil tussen het oude kruishoofd en het nieuwe is zodanig, dat de drijfstang niet meer botst op de leibaanstrippen.
Onderstaand op de foto de verkregen ruimte, afstand, van de drijfstang t.o.v. de leibaanstrippen.

De krukas staat onder 90°, de grootste schuinte verstelling van de drijfstang.
Goed het heeft wel meerwerk opgeleverd, maar ik weet nu, dat de stoommachine voorlopig geen probleempunten meer heeft.
Groet, Henk



[Jan Walpot]

Als ik het verschil bekijk tussen de beide kruishoofden en de ruimte nu kan het nooit erg zwaar aangelopen hebben. Maar het moet inderdaad wel naar je zin zijn anders wordt het een bron van ergernis.
Groet, Jan.
