Eigenbouw van draaibank. DIY lathe

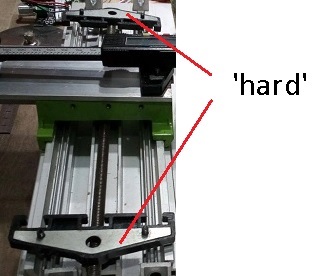

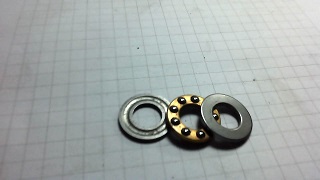

Op bovenstaande foto is alleen het (zwarte) plastic te zien, maar uiteraard:

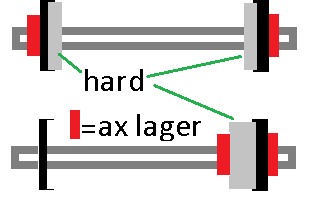

Omdat ik nu de leadscrew niet helemaal van buiten 'ínsluit' maar aan 1 kant, plaats ik aan die ene kant beide 'harde' delen!



UIteraard wel voor zorgen dat aan het andere einde de leadscrew soepel ingesloten blijft!



Genoeg voor vandaag ff...



Even een klein bezigheidje...

De 6-kantmoeren passen niet overal aan de 'binnenzijde'.
( orgineel overal aan buitenzijde )

Moeren rond gemaakt. 4 stuk op een bout en de boel in de boorkolom, dit keer ff de grote slijper ( 125mm )
erbij gehaald met een schuurlamellenblad. Anders wordt dat niks...

Vervolgens 4 inkepingen per moer voor houdvast bij aandraaien.

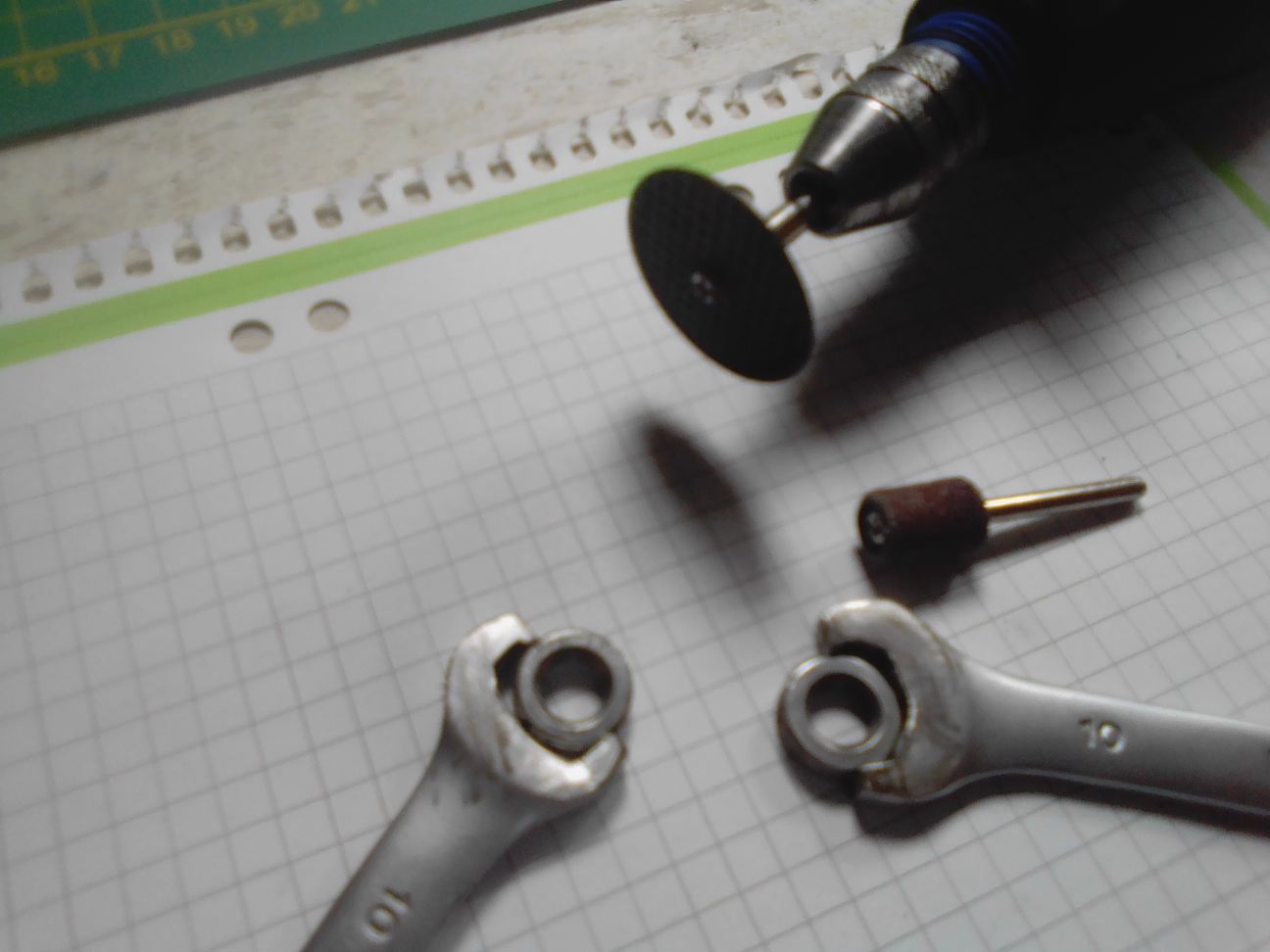

Even 2 tooltjes maken, bv 2 oude steeksleutels er voor opofferen of zo.

Andere keer...



off topic, int vervolg ff zien dak scherpe foto's maak, lensje op mobiel gereinigd maar ja...kump goeh



ff...



Lijkt mij een focus verhaal...
Macro functie inschakelen voor dichtbij fotograferen of op een grotere afstand foto's maken en achteraf even in de editor croppen.



Wat focus betreft: "Kump goeh!"

Ik schaf me ff een simpel webcammetje aan, speciaal voor in de werkplaats.
Heb ergens nog een soort zwenkarmpje om de cam mooi te positioneren.

Marcel



Beter zo!

Heb originele foto 25% verkleind:



En verder!

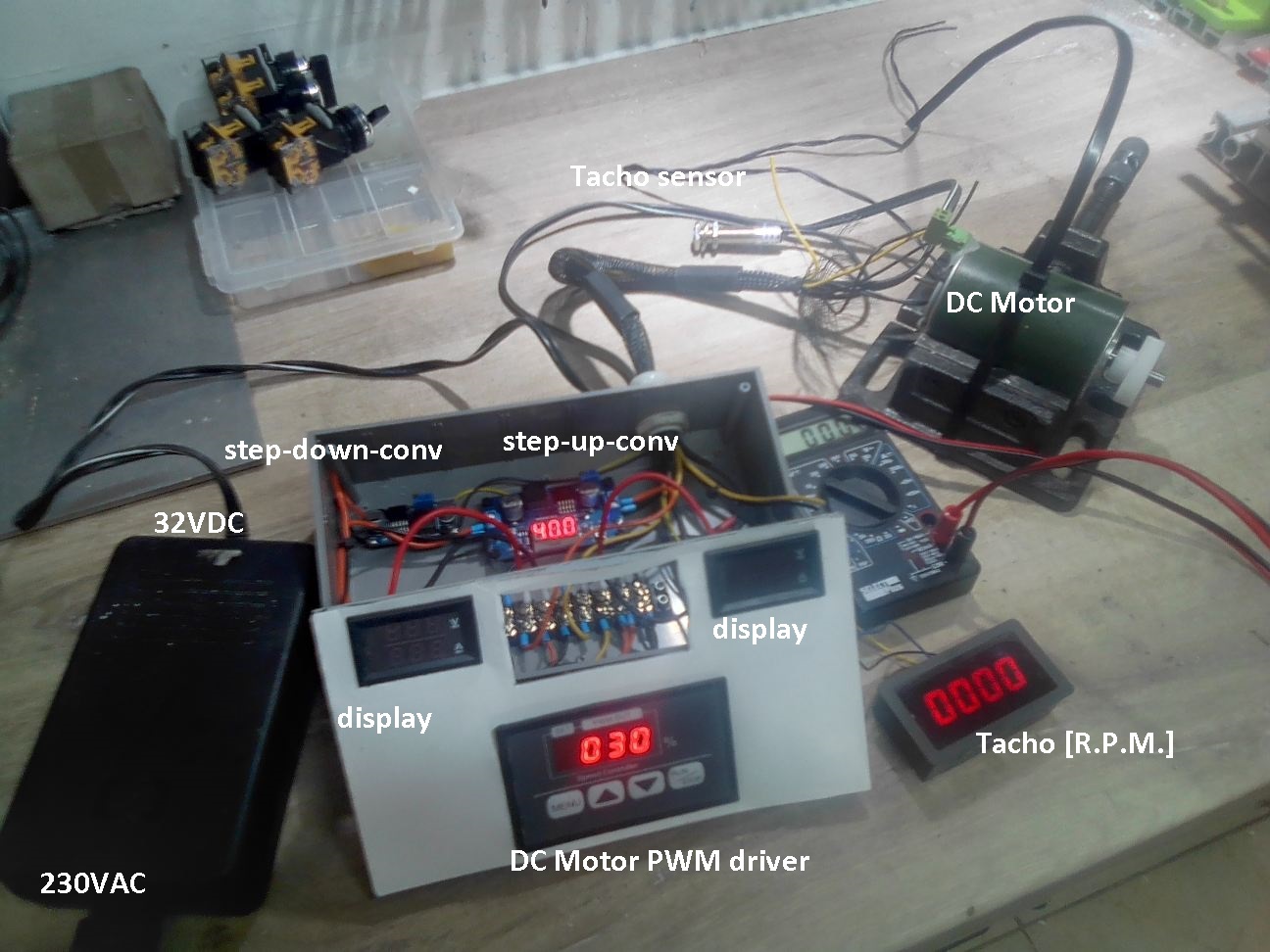

Hele tijd terug al e.e.a. aangesloten. Zojuist nog ff gecheckt en ´georienteerd´.
Paar draadje ff los gemaakt en de voeding aangelotern op het geheel en 1 voor 1 de draden weer aangesloten.
Wel elke keer de voeding er af doen uiteraard!

Boeltje werkt dus!

De 2 mini displaytjes zijn nog niet geheel aangesloten.
Deze meten de spanning en stroom die de motor controller ingaan en uitgaan( moter ).
Beetje overkill die 2 displaytjes...






- step-down-conv: de tacho werkt tussen 8 en 24 Volt. De 32VDC omlaag gebracht naar een volt of 12.


- step-up-conv: motordriver kan tot 60 Volt en de motor zelf kan ook een heel eind die kant op.
staat nu op 40VDC. ( bij 32V bijna geen koppel op de motor, 40V voelt al lekker )



Zoals eerder gezegd, geen motor controlelr met terugkoppeling, maar bij genoeg koppel zal
het varieren of inzakken van RPM gering zijn.



Vanmiddag ff bezig geweest.

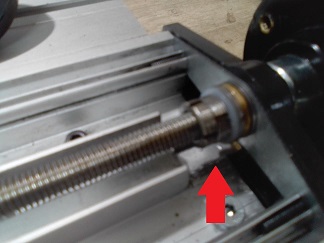

Wat ruimte vrijgemaakt voor de lagers en moertjes:

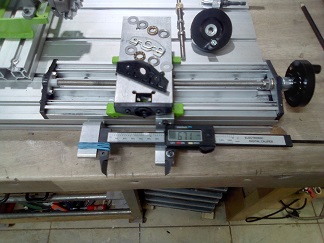

Schuifmaat bevestigd als digitale uitlezing x-as.
2 bevestigingsbeugeltjes gebruikt.

De kopse kant vd schuifmaat kan versteld worden ( nulpunt ).
Los daarvan, de schuifmaat kan digitaal overal op 'zero' gezet worden.


1 slag is 1,25mm beweging.



Oja....vorige week ging de motordriver kadoek.
Foutje gemaakt met aansluiten stroom-meting...
Voor een tientje weer een nieuwe...zucht

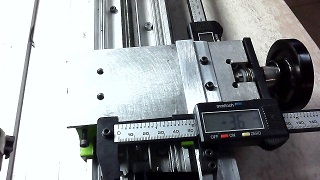

Ook de Y-as van DigitaleUitlezing ( DigRead ) voorzien.
Daarvoor al de Y-as voorzien van een Nylon/kunststof leadscrew.

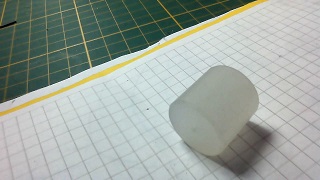

Met deze cylindertjes, gekregen van kennis:



Netjes gecentreerd dmv een malletje. Speciaal gemaakt voor de ze blokjes want heb er genoeg liggen....
Klein geboord, groot geboord en inwendig M8/1.25mm gesneden.
Versteld van het resultaat toen de Nylon leadscrew eenmaal netjes bevestigd was!

Heb nu ook 2 tot 3 maal zoveel schroeflengte als voorheen met het messing (?) leadscrew-blokje.

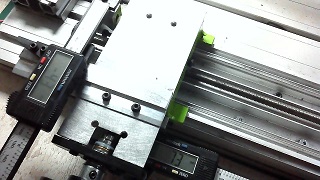

Hier de DigRead-Y en de DigReadX/Y







Ik weet nu dat de X- en Y-bewewgingen lekker soepel en nauwkeurig lopen.
Pas als alles klaar is de boel weer afstellen, etc etc.
Regelmatig moet er nog een 'slede' EN/OF leadscrew assy uit om e.e.a. aan te doen.

Zo ver ik ff heb kunnen 'bepalen'heb ik minimaal terugslag/speling.

Zoals gezegd al: 1,25mm per omwenteling, je ziet dat mooi aan de DigRead
Wel 2 omwentelingen doen want dan kom je op 2x1.25 = 2.5 mm ( ivm 0.1mm reading)

Bij het draaien aan het handwiel ( beide richtingen ) zie je DigRead per gemaakte hoek ( 25x0.1mm per 2 omw of per720 [= 28.8deg] )
0.1mm verder springen. Bij reverse van draairichting, komt er maar een fractie van die hoek ( die 28.8 deg ) bij voordat ie 0.1mm 'terugspringt'

.Hartstikke mooi dus!
Genoeg op deze zaterdag middag...



Weekje nagenoeg hobbyloos...

Alleen ff motor geplaatst en ff laten draaien met een regelbare voeding.

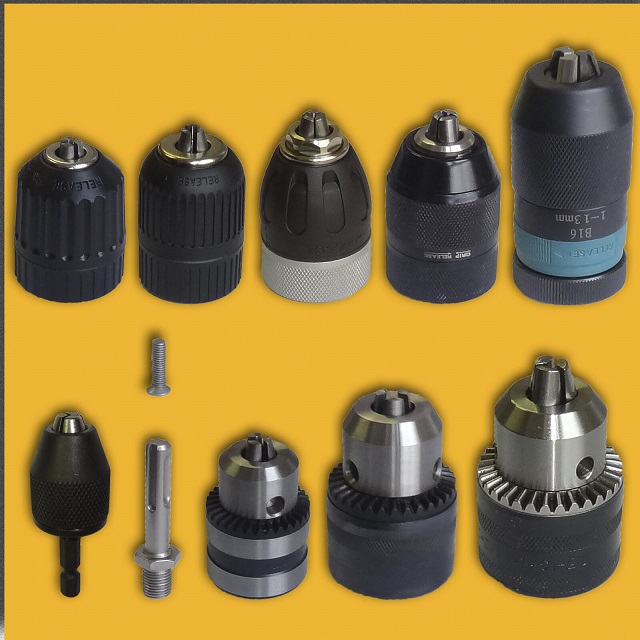

Als ´eindkop´ gebruik ik het volgende:

( uiteindelijk boeltje samengesteld uit 2 produkten, ik wilde een 'lange' niet conische as en prijstechnisch )





3/8" x 24 UNF BV-10 PVC








3/8" x 24 UNF 120mm!





Ik maak het zo dat de as in 2 lagers meedraait. Met een blokkeermech kan ik de as blokkeren.



Deze week m'n hobby uurtjes maar's ff aan de draaibank besteden.
Even elektronica-af, er zijn trouwens nog elektronica-onderdelen onderweg...



Fatsoenlijk magneetje geplaatst.

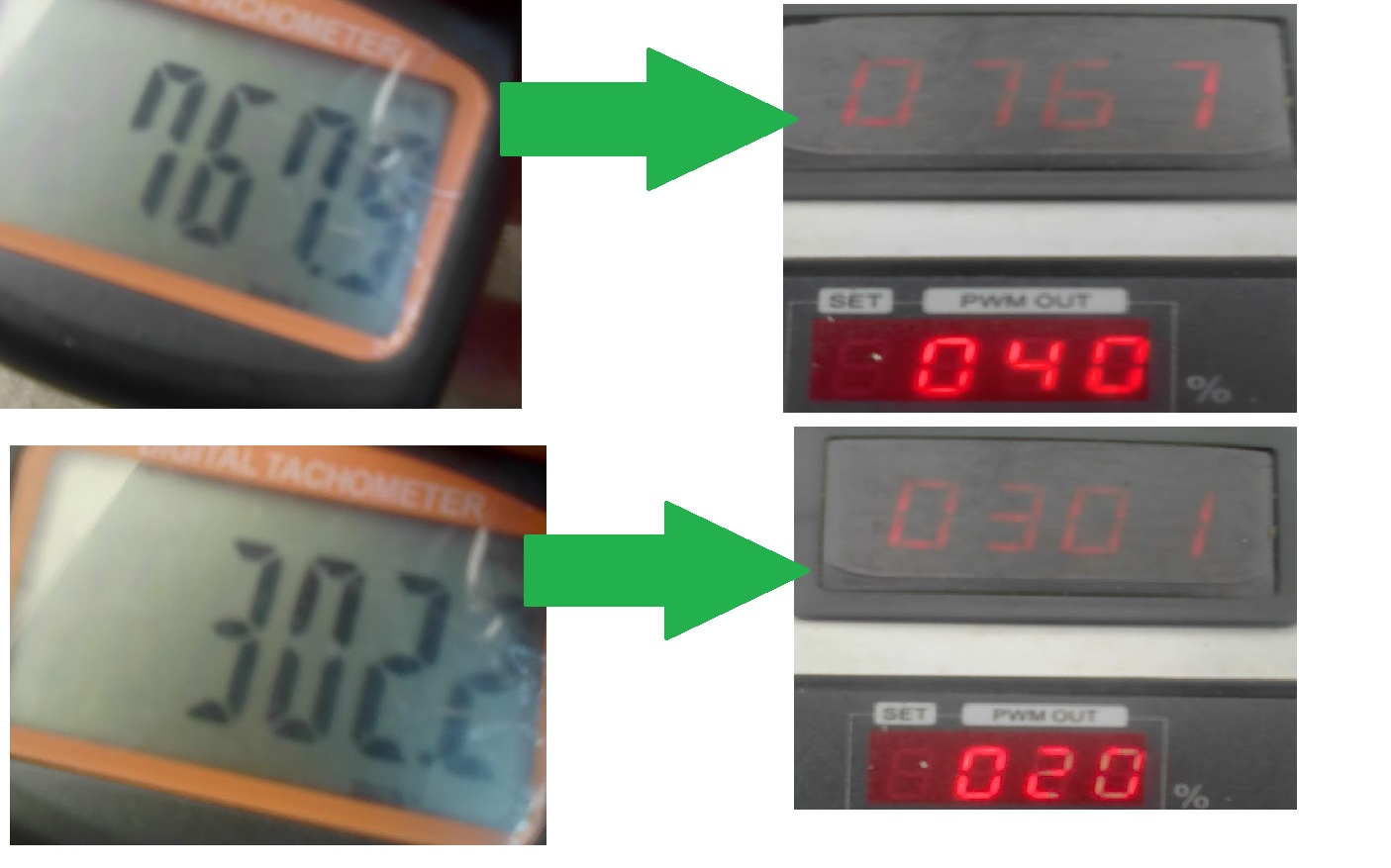

RPM indicator op bedienngspaneel geet RPM aan.
Even een snelle check met de optische RPM-meter:



Woj blij van!



Na het nodige gemier/proberen/passen etc, de knoop doorgehakt en besloten
om 2 lagerblokken met lagers aan te schaffen voor de 'eindspankop'.



Mooi project hoor. Ben benieuwd hoe nauwkeurig er uiteindelijk mee te draaien is. Bij draaibanken gaat het allereerst om stijfheid en stabiliteit en alles spelingsvrij.

Hoe dan ook lijk je je wel te amuseren en dat is natuurlijk het allerbelangrijkste.
Succes ermee

Jeroen



Tnx, Jeroen!

En ook heel veel Fingerspitzengefuhl.

Goed weekend!
