Eigenbouw van draaibank. DIY lathe

Discussie in 'Verlijming & constructie' gestart door CobaltBlue, 5 dec 2020.

  1. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith
    offtopic draainbank:

    Ook even de frees in orde maken!
    Ooit 'CNC' gemaak maar onlangs 'ontmanteld'.

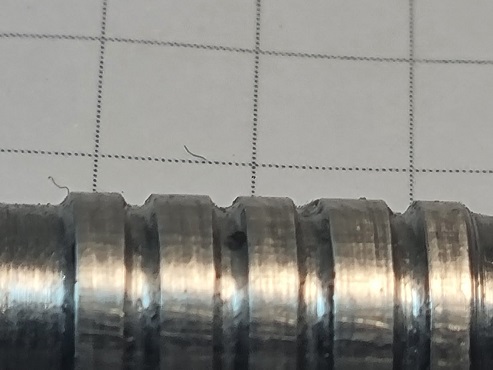

    Toen ook zelfouw trapeziummoeren gemaakt en liep als een treintje, de orginele ware erg slecht...


    ( vanaf 'nul' geprogrammeeerd in DOS/TurboPAscal, vind het nog steeds erg fasinerend om te zien! )


    Heb veel te weinig X- en Y-ruimte om er echt wat leuks mee te doen, vanaf nu gewoon handmatige XY-tafel.
    De zelfbouw trapeziummoeren voorzien van weer zelbouwmoeren, nu van soort kunststof/teflon.
    Tap Z10/2 aangeschaft.

    Supersmooth:


  2. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith
    Draaibank:

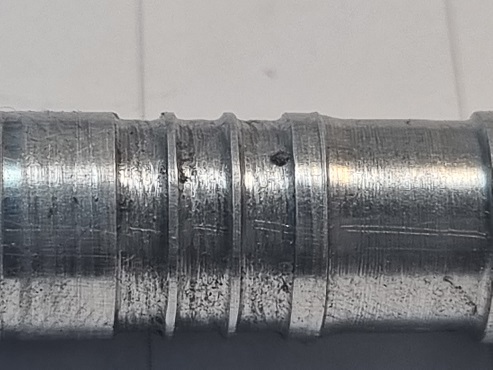

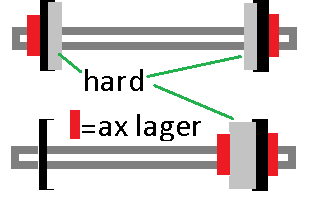

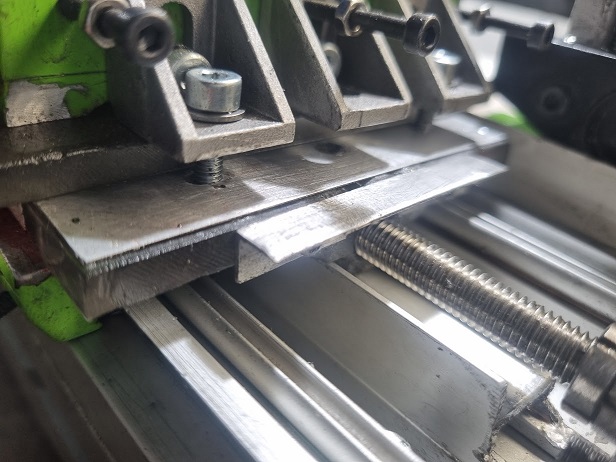

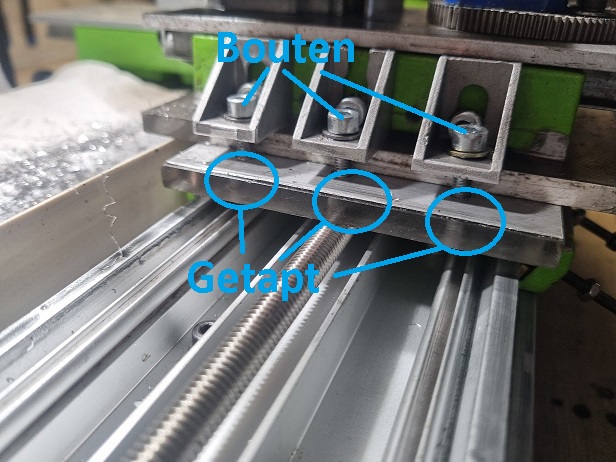

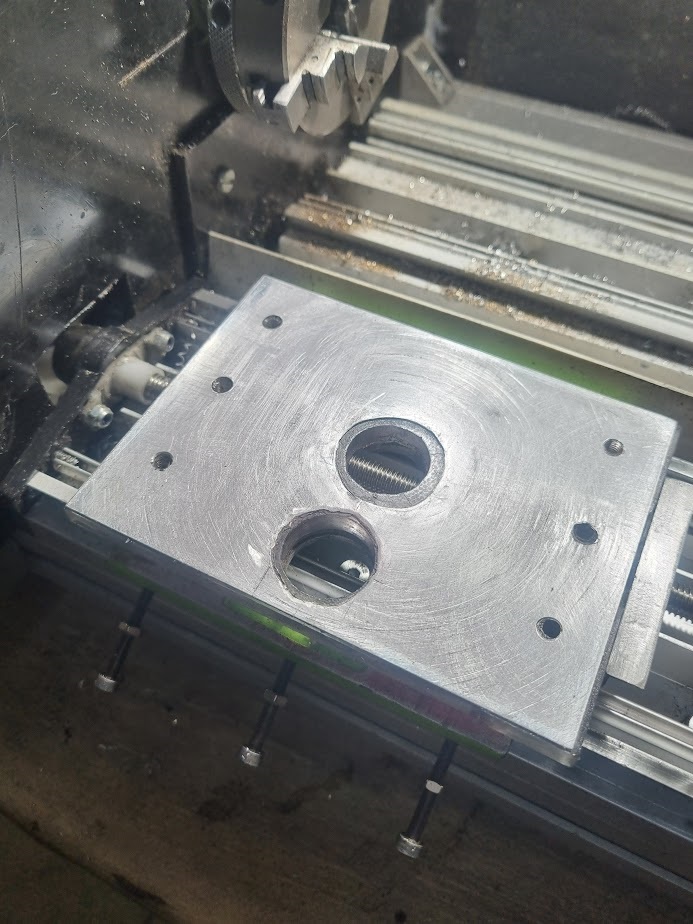

    Bovenstaande was al een slimme zet om diverse redenen maar het is niet genoeg!

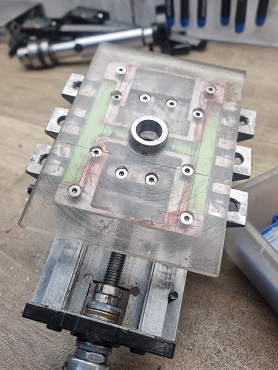

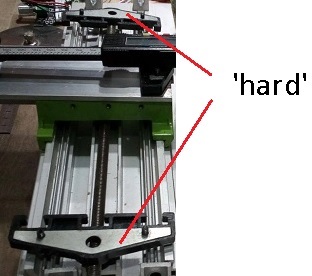

    Het 'harde' buigt iets naar link of naar rechts bij veranderen van draairichting, je heb t dan een vertraging bij
    verandering van draairichting.

    Het is NIET zo dat de slede te zwaar loop of dat de spindel te zwaar draait etc etc.
    Het 'harde' ( 2 laagjes ) is gewoon te zwak!

    Fijne zondag!

    Laatst bewerkt: 26 feb 2023
  3. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith
    Stond eventjes stil, maar weer verder!

    D'r komt ook een digitale uitlezing op.
    ( zaten al digi schuifmaten op )

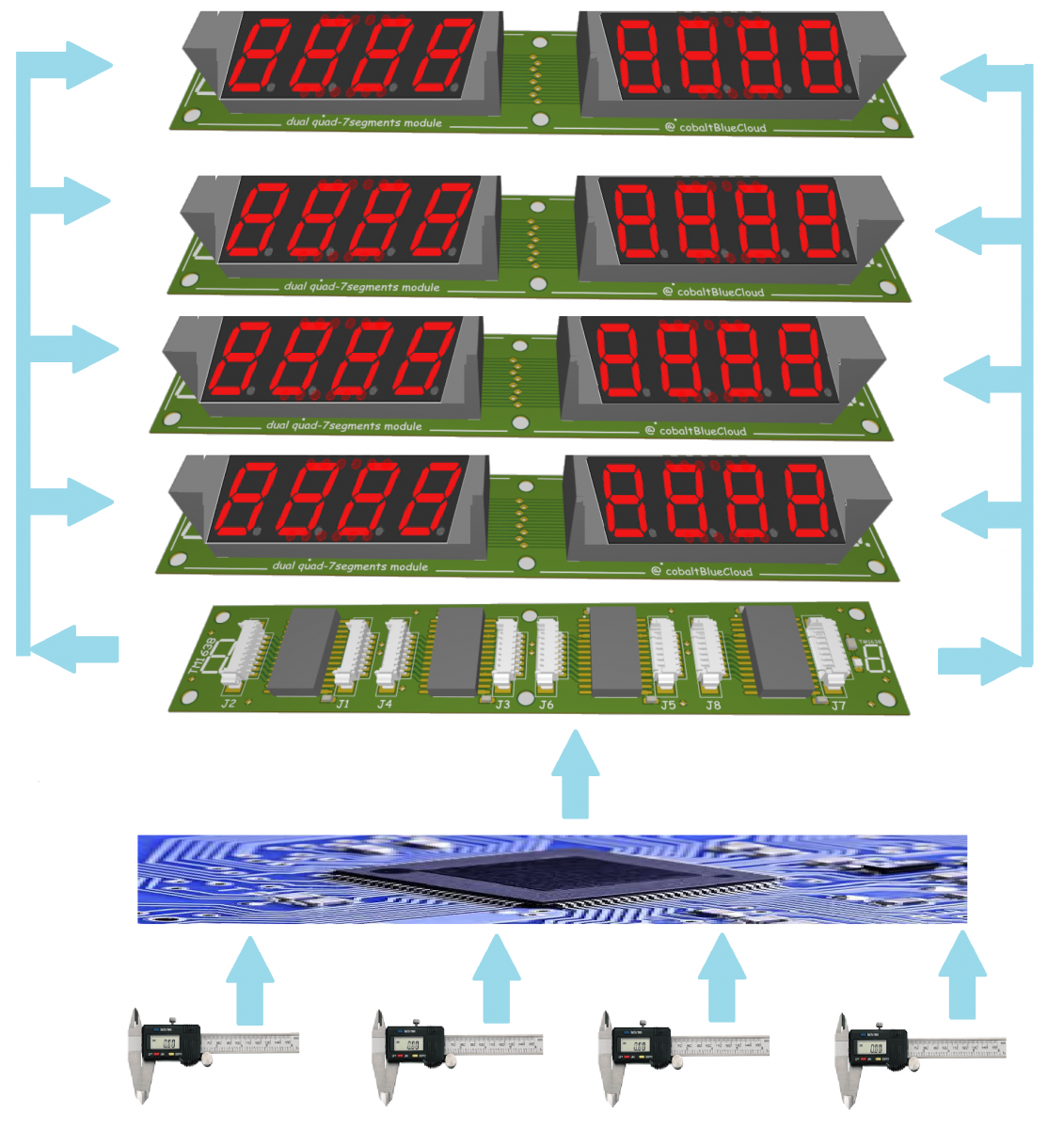

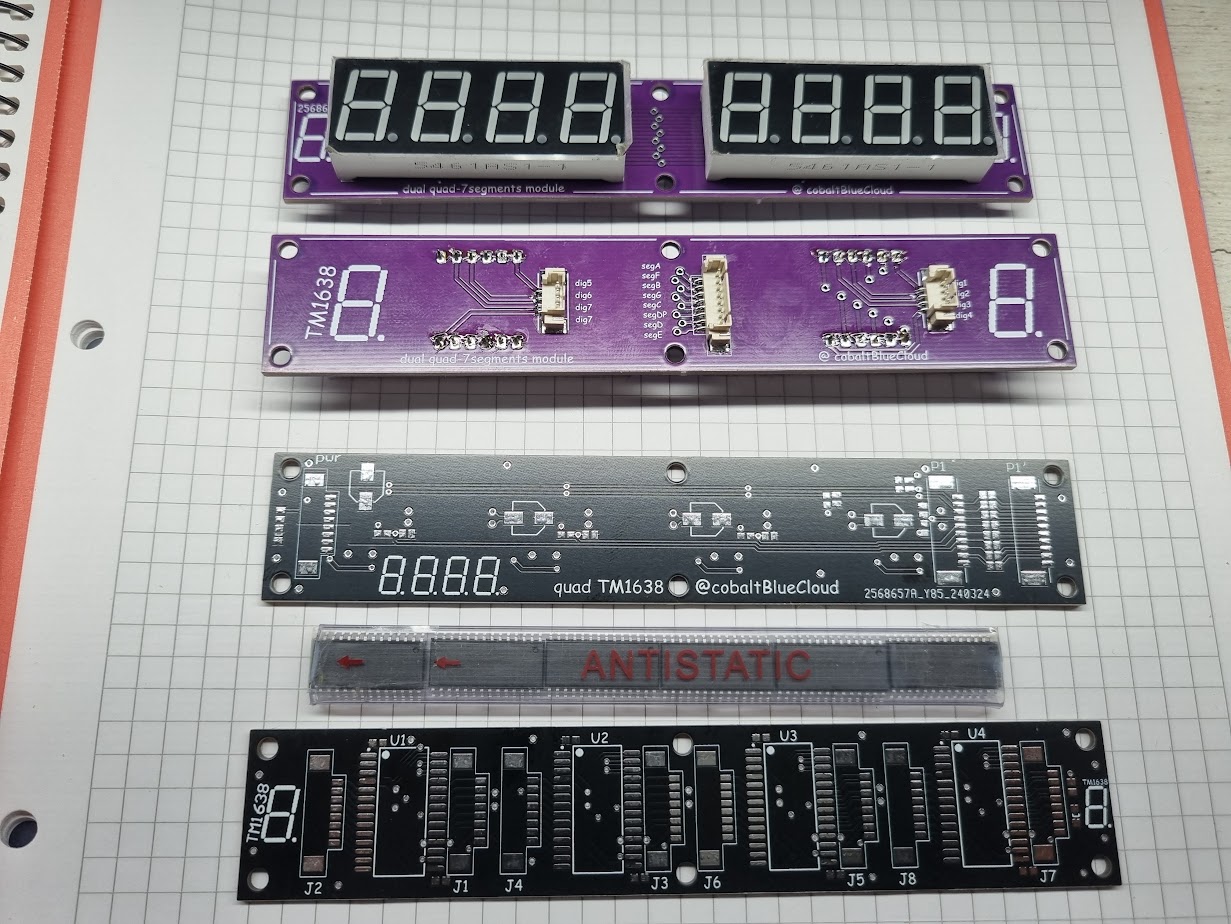

    Paar printjes ontworpen:




    Per as, 2x een viervoudig ( 0000-9999 ) 7-segments display.
    Microcontroller 'leest' de digi schuifmaten uit.

    Per as de absolute positie in 4-digits en relative-positie in 4-digits,
    - op gewenste absolute druk op knop
    - relative positie gaat nu 'meelopen', positief ofnegatief

    Zelfde setje komt ook onder m'n kolomboor, 3 assen.

    JeroenDorr vindt dit leuk.
  4. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith

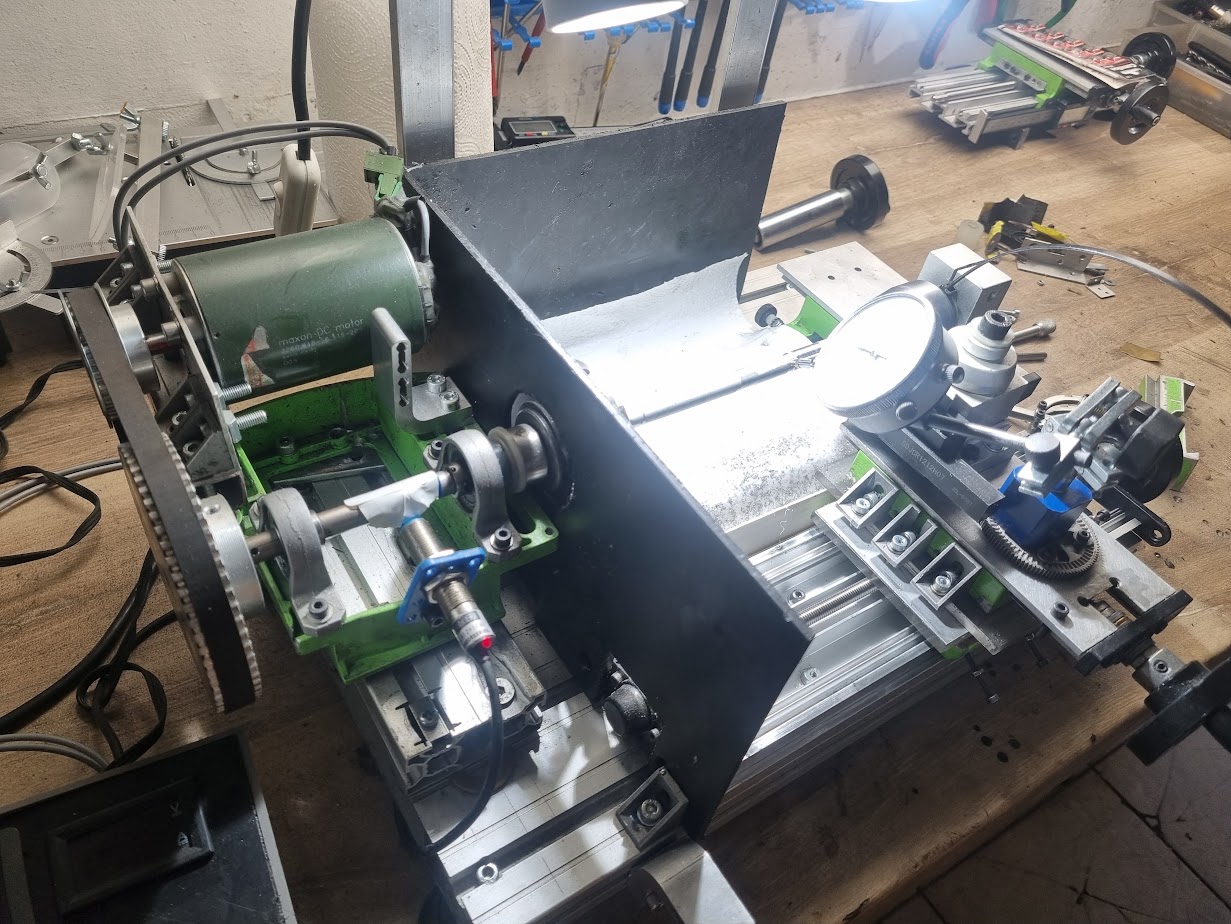

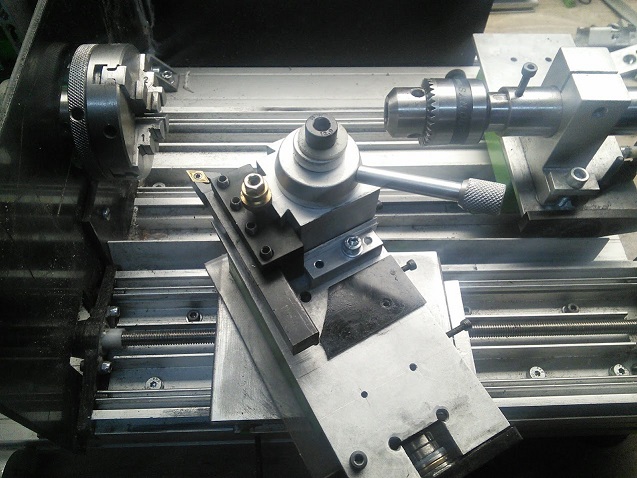

    Verder is het draaibankje aardig 'af'. Rest nog een mega schoonmaakbeurt en finetuning!

  5. Tadango

    Tadango Forum veteraan

    Lid geworden:
    25 jun 2003
    Berichten:
    16.352
    Locatie:
    Groningen
    Zulke moeren print ik met Nylon. Dit is zo goed als spelingsvrij en kan grote krachten aan. Het slijt ook zo goed als niet. De weerstand valt heel erg mee en is zeker te verwaarlozen met het werk. Aan de onderkant zitten messing moeren ingesmolten waarmee ik ze vast zet. Deze printjes zijn een paar jaar oud en zitten op de CnC machine op de Y as en worden het meeste belast. Ze voelen nog als nieuw.

    [​IMG]

    CobaltBlue vindt dit leuk.
  6. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith
    Mooi, Tadango!

    Ik denk dat mijn blokjes ook van Nylon zijn.

  7. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith
    Regen, ff rommelen met code...

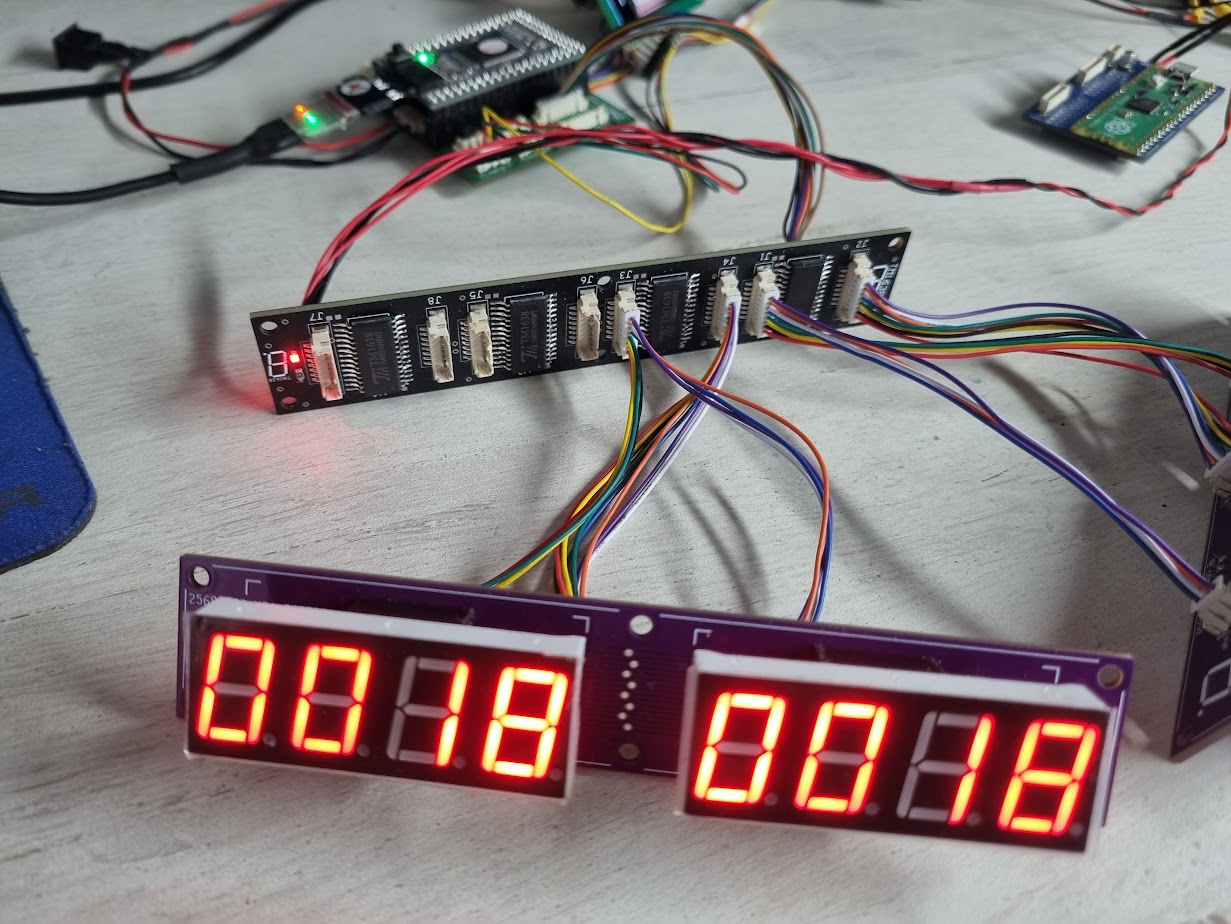

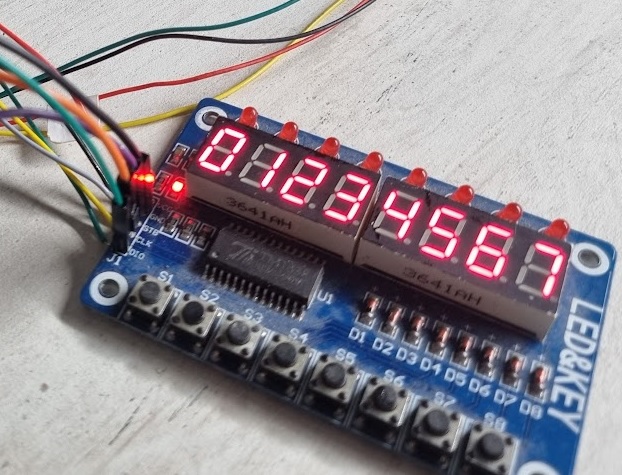

    Ooit al code gemaakt voor de TM1638 chip! Even checken en spelen op gekochte printje...
    ( deze heeft ook aanstuurbare led's en inleesbare buttons )

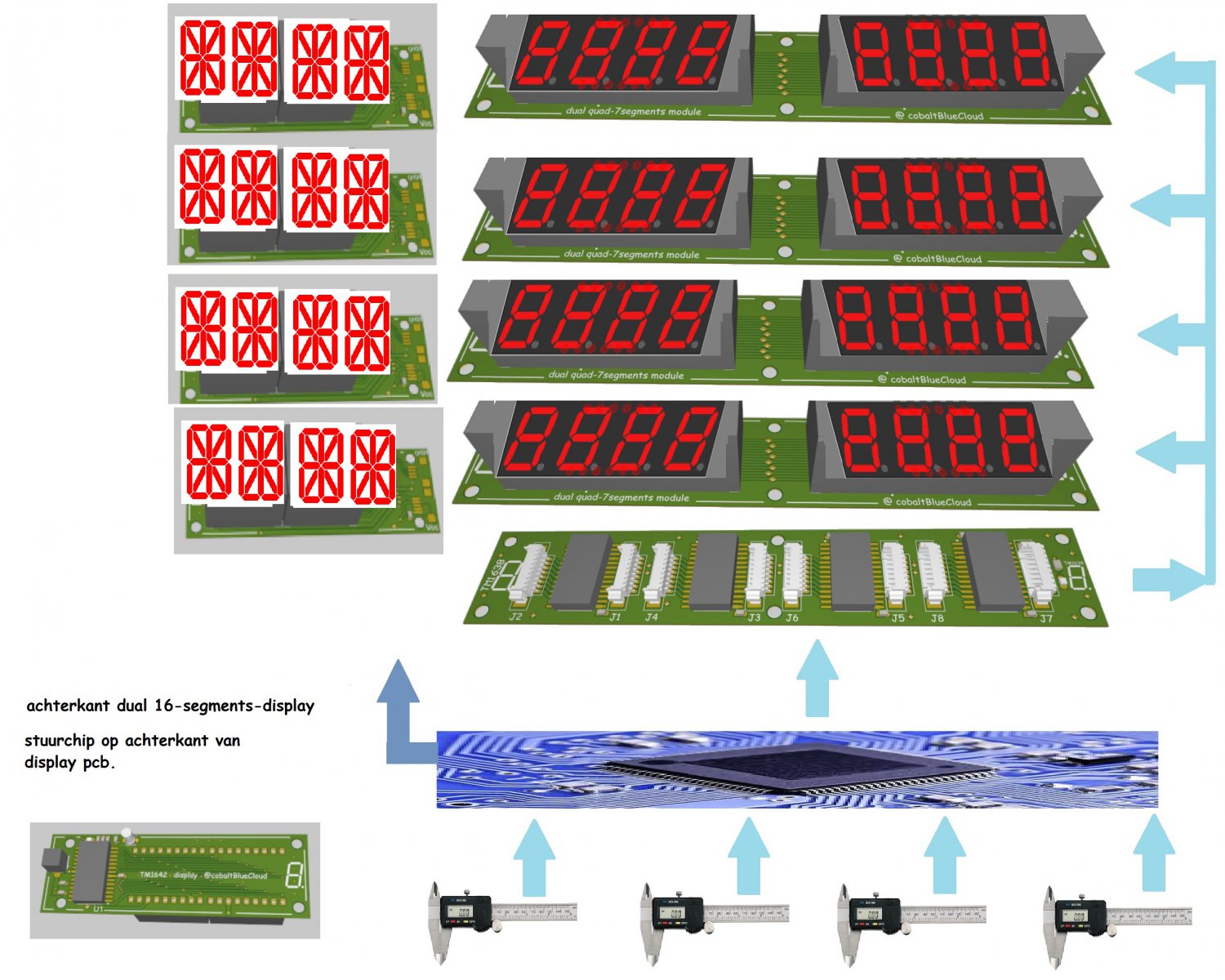

    Op mijn ontwerp zijn de 2 4-voudige-7-segments-modues niet vast aan elkaar, heb geen led's en buttons.

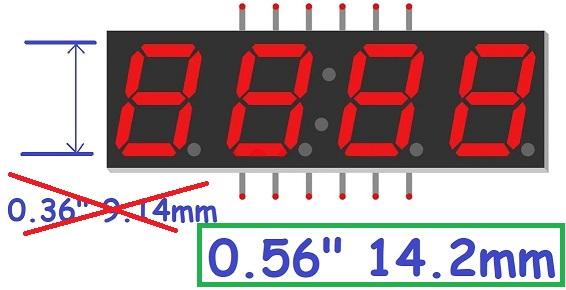

    En ik ga grotere 7-segmenst gebruiken:
