Electronica, speciaal voor schepen/duikboten

heb zelf maar 1 regelaar op 2 motoren zitten graupner 500e motoren

en het lijkt me dat 12V een beetje teveel wordt voor een klein motortje dat in de kraan voor de ranzow komt en het schakelrelais zal dan toch een stuk zwaarder uitgevoerd moeten worden aangezien deze dan de volle belasting van de aandrijfmotoren te verwerken krijgt.

wat is eigenlijk de pinbezetting van een servo aansluiting de 3 pennen die uit de ontvanger komen bedoel ik dan is er een plus min en stuurpuls en zo ja wie is welke eigenlijk

groetjes,
Paul

Hoi Paul,

Het voorbeeld wat ik daar vermelde, was in het algemeen bedoelt :)
Voor ieder schip is er weer een andere configuratie en indeling nodig.
Zo zul je inderdaad ook moeten kijken, welke type relais je nodig hebt.

De pin-bezetting van een servostekker:
Draadkleur wit, geel of oranje is het PULS-signaal
Draadkleur rood is de PLUS
Draadkleur bruin of zwart is de MIN

Zelf ben ik overigens niet zo'n voorstander, om 2 motoren op een enkele regelaar te hebben.
De regelaar kan het vast allemaal prima verdragen, maar je hebt geen back-up meer.
Plus het nadeel is ook, dat één motor makkelijk tegen gehouden kan worden.
Probeer het maar eens, om een enkele motor met de hand tegen te houden.
Je zult merken, dat daar haast geen kracht uitkomt !
Zolang de last van beide motoren gelijk is, is er geen probleem...
Krijgt één van de 2 meer last (door vuiligheid in de schroef bijv.)
Dan zal die motor bijna al stil komen te staan, daar alle vermogen nu naar die andere motor gaat !

Verder ben je natuurlijk meer wendbaar, met 2 aparte bedienbare motoren.

Hallo, weet iemand misschien of Marten op vakantie is ofzo? Hij reageert ineens niet meer op mail of telefoon, en wie weet kent iemand hier hem goed.

Daan

daanh zei:
Hallo, weet iemand misschien of Marten op vakantie is ofzo? Hij reageert ineens niet meer op mail of telefoon, en wie weet kent iemand hier hem goed.

Daan
Klik om te vergroten...


Misschien KORTSLUITING gehad( lol lol lol )
Hij zal het wat kalmer aan doen
of Vakantie he
mvg
Frederik

Hoi, ik ken Marten persoonlijk, en heb hem vandaag nog op msn gesproken, hij zal nu wel aan het werk zijn of zo, hij reageert binnenkort vast wel weer.

Bart

Marten is al een aantal dagen niet online geweest:P (bij mij overdag ben ik aan het werk vandaar)

Dus zijn schottel kan ik niet opsturen, heb geen adres :confused:

Hij is vast vandaag wel online.

J.Poortman zei:
Marten is al een aantal dagen niet online geweest:P (bij mij overdag ben ik aan het werk vandaar)

Dus zijn schottel kan ik niet opsturen, heb geen adres :confused:

Hij is vast vandaag wel online.
Klik om te vergroten...

Dat noem ik nu: een beetje langs elkaar heen werken.
Maar goed dat is mijn mening dan hoor:confused:
mvg
Frederik:D :D

Oorspronkelijk geplaatst door J.Poortman
Marten is al een aantal dagen niet online geweest:P (bij mij overdag ben ik aan het werk vandaar)

Dus zijn schottel kan ik niet opsturen, heb geen adres

Hij is vast vandaag wel online.

Waarom zien we daar geen foto van
Is voor de geintereseerden ook leuk hoor

Hallo heren...

Hopelijk ben ik nog niet als vermist opgegeven :)

Het was afgelopen week erg druk met men werk, vandaar dat ik niet direct kon reageren.
Daarvoor mijn excuses.

@ Daan,

Ik stuur je vanavond nog een email.

Hier ook weer een vordering extra :)

Zojuist de regelaar voor men Happy Hunter zo goed als ready gemaakt.

Hier 2 afbeeldingen daarvan:
full


full


Dit zijn in totaal 3 regelaars en een BEC voeding, op één print.
De bekabeling van de motoren moeten er nog op gesoldeerd worden.
Echter wacht ik daar even mee, tot dat ik weet hoe alles aangelegd gaat worden.
ook moeten er nog 2 servo-snoeren op gesoldeerd worden.

De 3e regelaar is overigens voor de boegschroef...

Laatst bewerkt door een moderator:
Hoi Kees,

Zoals je hem nu ziet, is het zonder een mixer-functie.
Als ik deze ga toepassen, komt die er los bij.

De mixer gaat in elk geval wel getest worden met de Happy Hunter, daar het één van mijn schepen is, met dubbele schroef-aandrijving.

De mixer staat nu nog op een test-board opgesteld...
De print-lay-out is wel al klaar.
full


Links sluit je de ontvangerskant op aan...
De onderste aansluiting is het gas-kanaal en de 2 daarboven zijn voor het stuur-kanaal...
De roerservo is daar direct op aan te sluiten (parallel)

Laatst bewerkt door een moderator:
Ik heb nooit begrepen dan mensen met dubbelschroef schepen dit soort schakelingen wil hebben.
Het is toch veel leuker om dat zelf te regelen.....

Hoi Adam,

Ben ik enerzijds wel met je eens...
Echter zitten de meeste kapiteins tegenwoordig, ook met een enkele joystick in hun handen :)

Verder bespaart het één kanaal en mocht je een kanaal over hebben
Dan kun je die mix-functie eventueel ook op een losse stick zetten !

Hallo Allemaal,

Vandaag heb ik de schottel mogen ontvangen.
Er moeten wel nog diverse dingen aan gedaan worden, eer ik hem kan gebruiken.

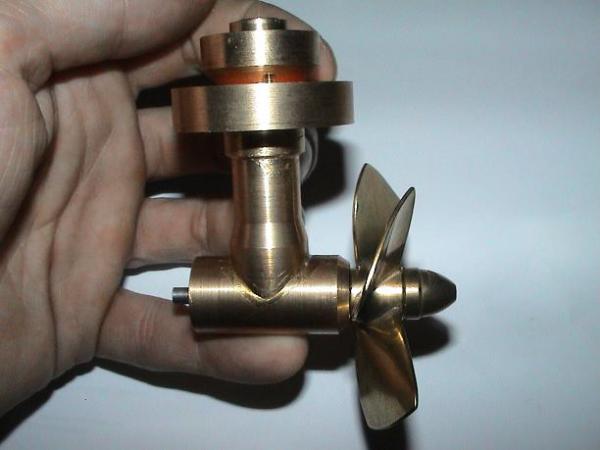

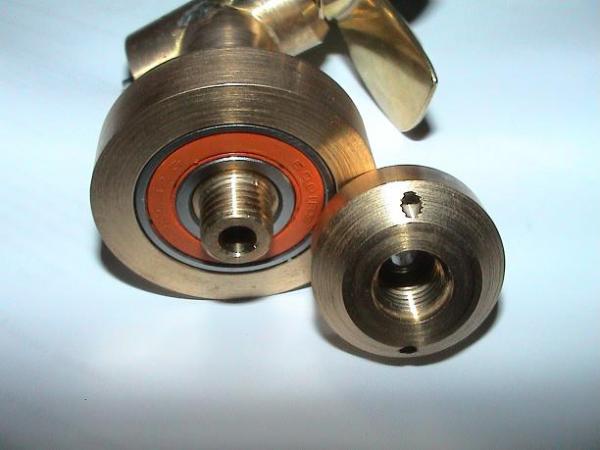

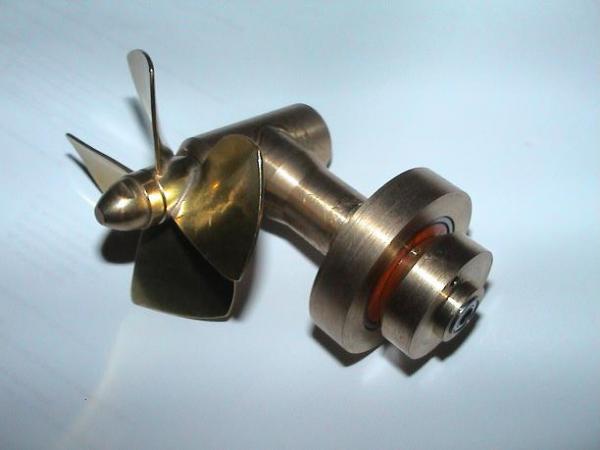

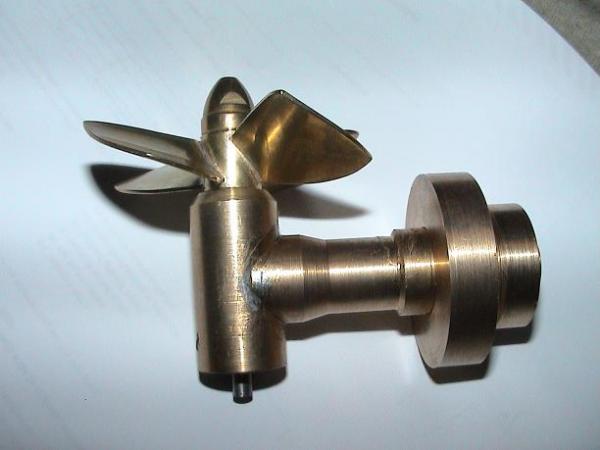

Hier wat foto's, inclusief de 4-blads schroef:
full


full


full


full


Het geen waar ik nu beter naar kan kijken/meten, is de bevestiging voor de straalbuis.
De straalbuis is nu gemaakt van ALU, welk type lijm/lock-tite kan ik daar het beste voor gebruiken ?
(het moet goed hechten tussen ALU en messing !)

Edit: Ik zie nu net, dat het niet in mijn juiste topic staat :hammer:

Laatst bewerkt door een moderator:
Hallo Allemaal,

Hier maar even een algemeen bericht...
(daar er regelmatig de vraag per PB werd gesteld, hoe het er voorstaat)
De bestelde printen vanuit China zijn inmiddels aangekomen :)
Dit heeft totaal 1,5 maand geduurd, vanaf de besteldag tot aankomst.

Daar het een algemene print is, met daarop al mijn nieuwe schakelingen...
Zal ik dit eerst nog moeten verwerken en allemaal op maat moeten zagen/knippen.

Wordt vervolgd...

Hallo Allemaal,

Vandaag had ik eindelijk tijd om te solderen...
Hier een foto van de ESC op zijn nieuwe print:
full


De rest zal ook gesoldeerd gaan worden en dat zal ik ook hier laten zien.
Ik ben tot zover erg tevreden met de prints.

Laatst bewerkt door een moderator:
Zit met smart te wachten op de rest van de foto's.
Zie je site...

Ik heb nog wel een ideetje voor je kingpin controller.
Zet de potmeter voorin een sleepschip en monteer hierop een bolder die niet gecentreerd op een plaat staat.
Nu kun je je roer op het schip meelaten sturen met de boot :P
Dan kun je die controller ook in dit topic plaatsen :P:P
