Fanjet 600

Discussie in 'Vliegende schaalmodellen' gestart door jan brilman, 16 feb 2007.

  1. MicropropSport

    MicropropSport PH-SAM Forum veteraan

    Lid geworden:
    17 aug 2004
    Berichten:
    12.171
    Locatie:
    Odoorn, Drenthe
    Had je nu de sport of de hoogdekkert?

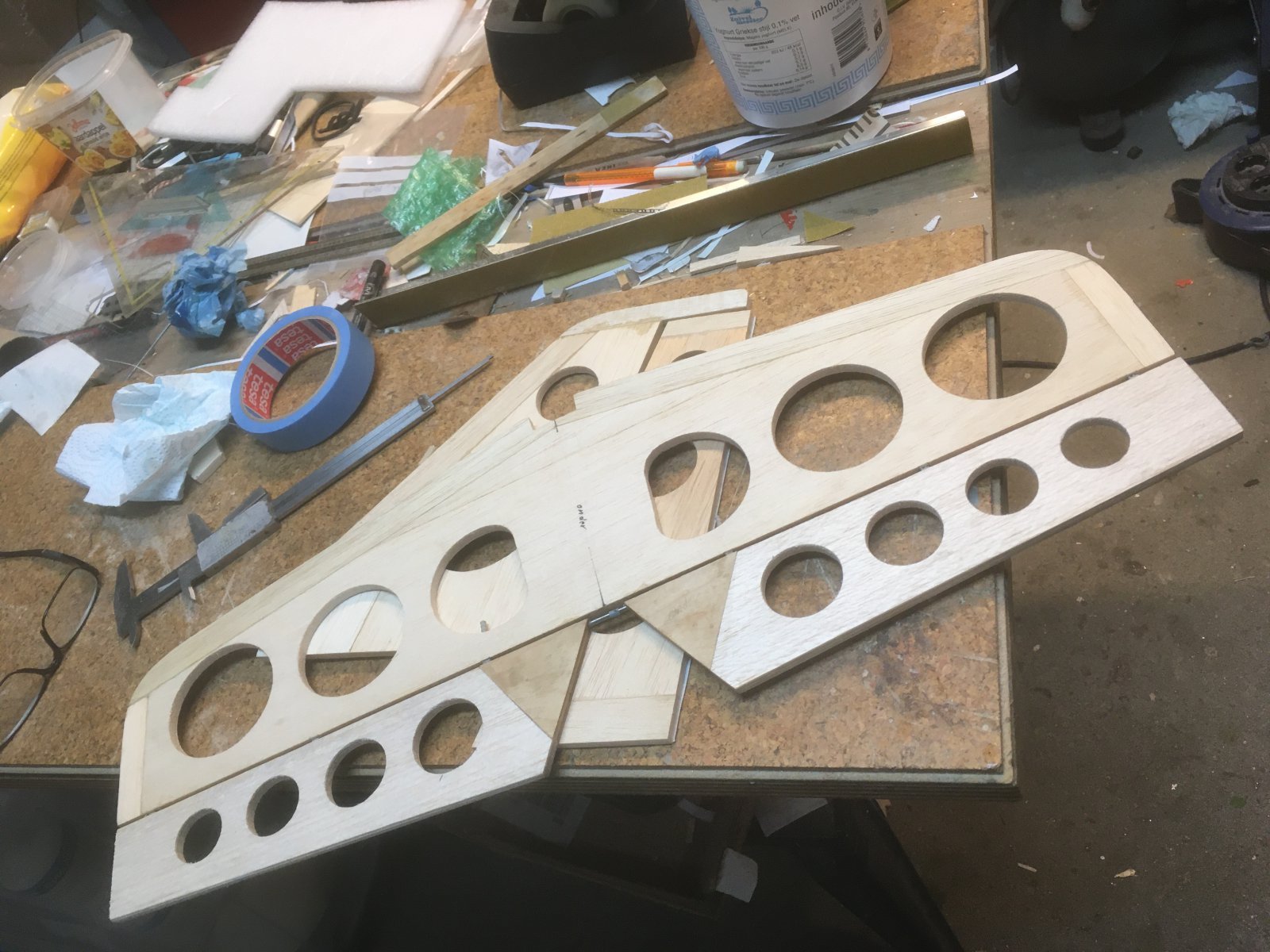

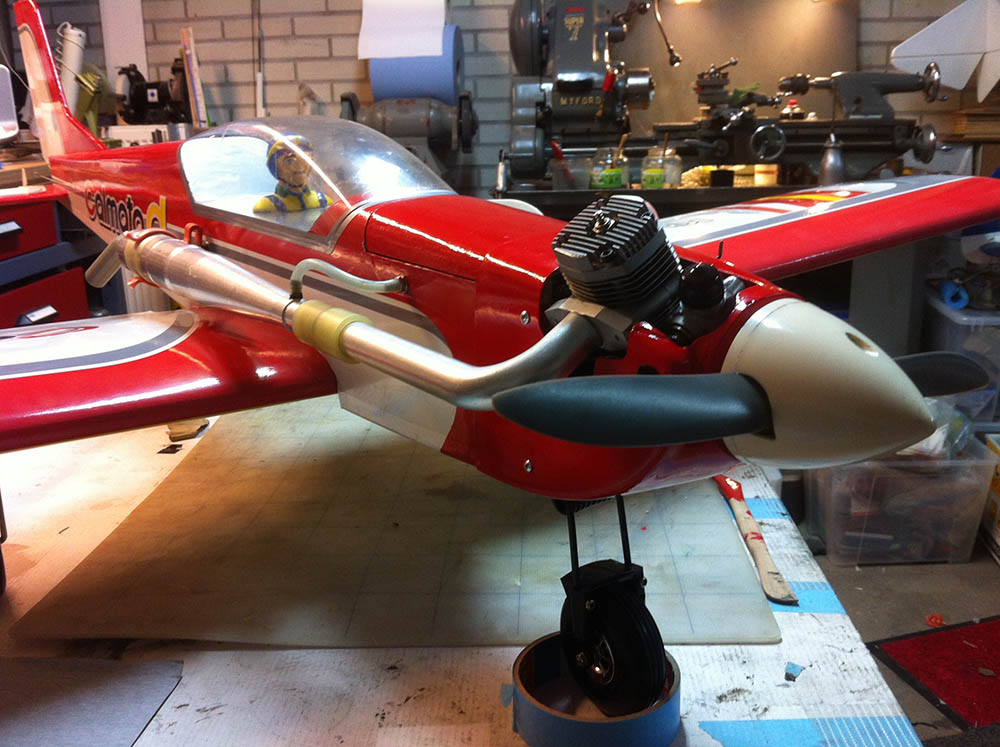

    Hier de Sport in het kort...

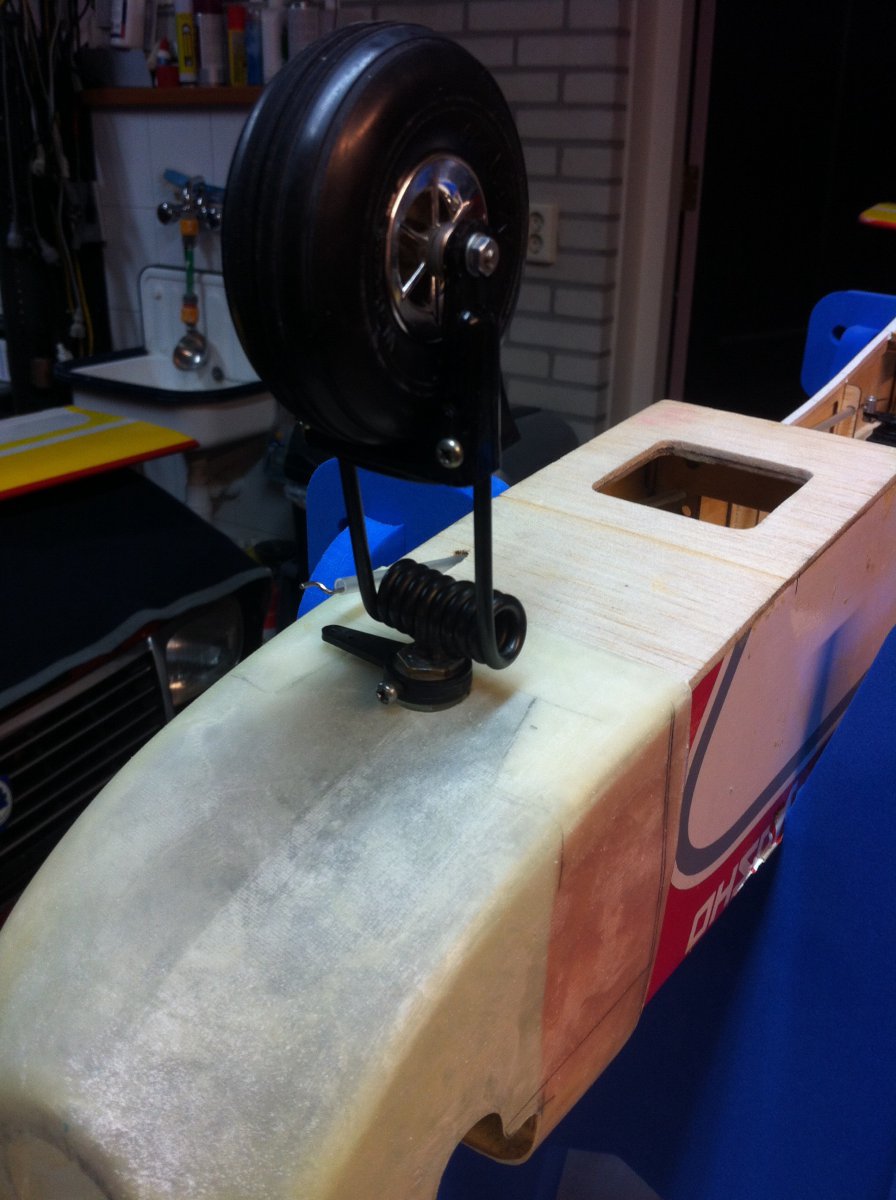

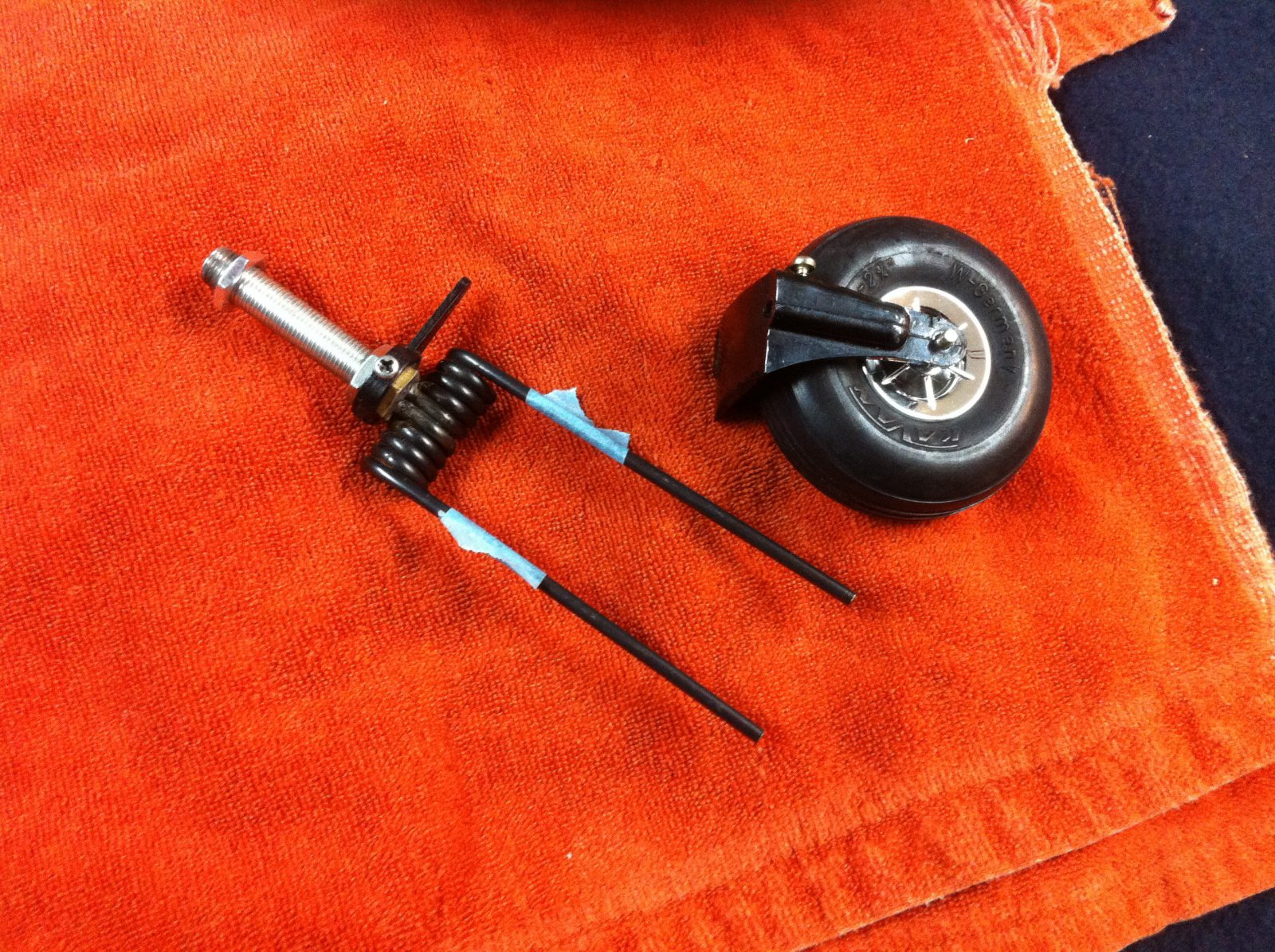

    Gevalletje van sampling onderdelen...
    Kist is in de aanpassing... ander stabilo en andere kiel...

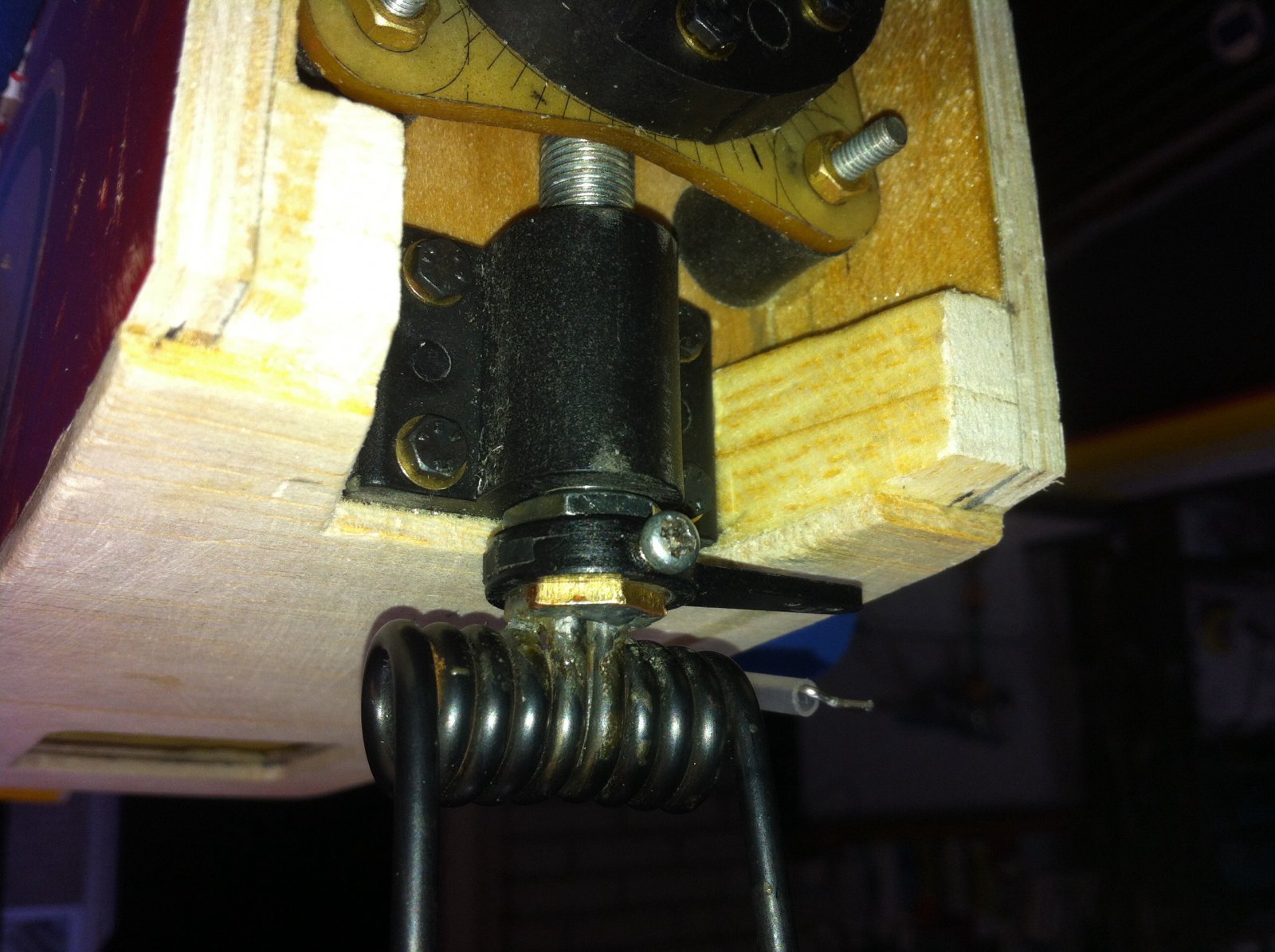

    IMG_1730.JPG IMG_1735.JPG IMG_1726.JPG IMG_1886 3-LR.jpg IMG_7434.jpg

    Laatst bewerkt: 7 mei 2022
  2. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.445
    Locatie:
    groningen
    De Calmato vliegt weer.

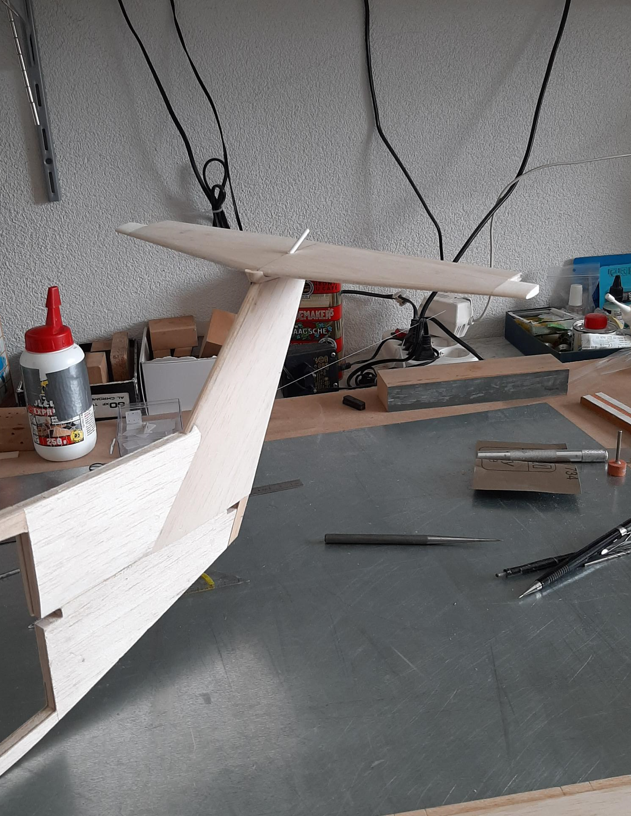

    Het stabilo/hoogteroer van de Fanjet vordert.

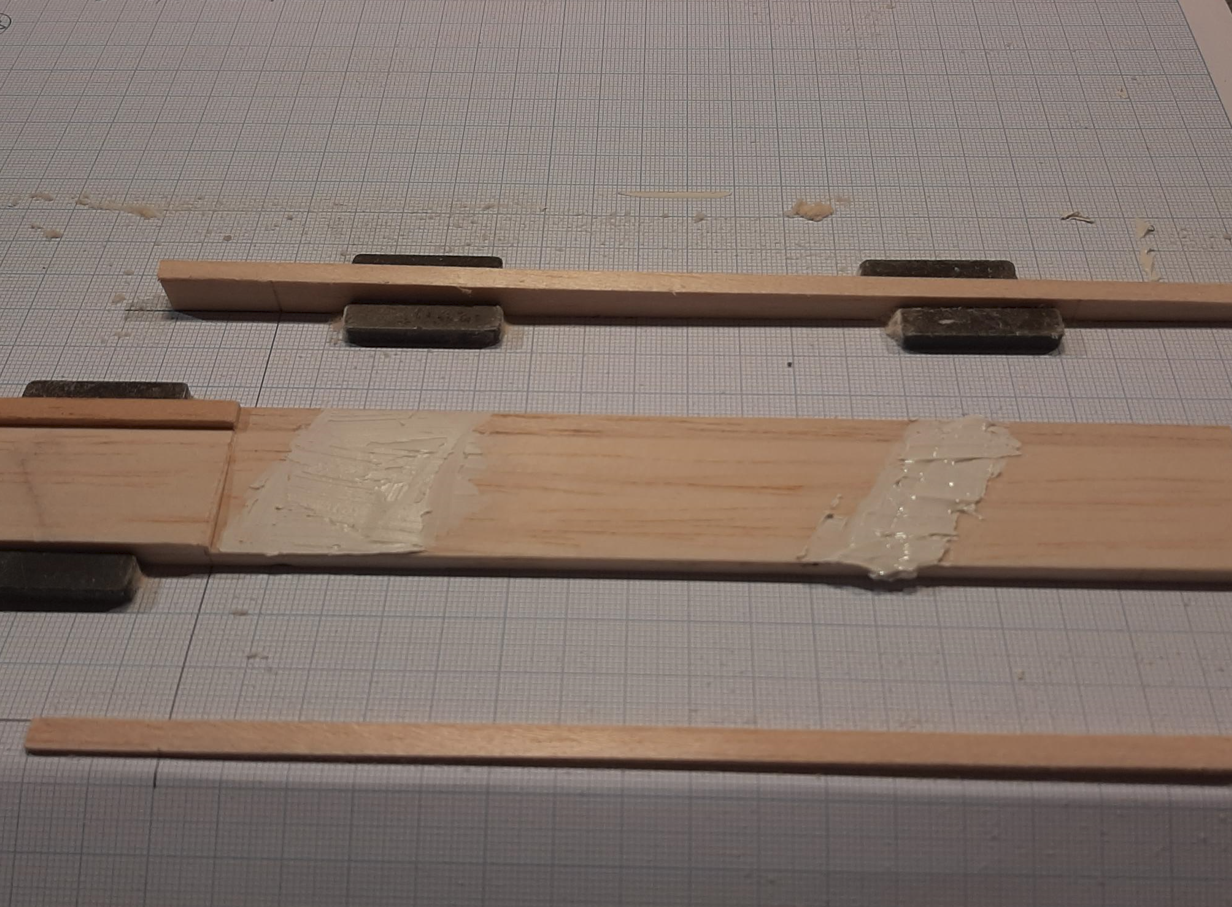

    De twee helften van het hoogteroer zijn met epoxy aan elkaar geplakt, en dat is eigenlijk wel goed bevallen.

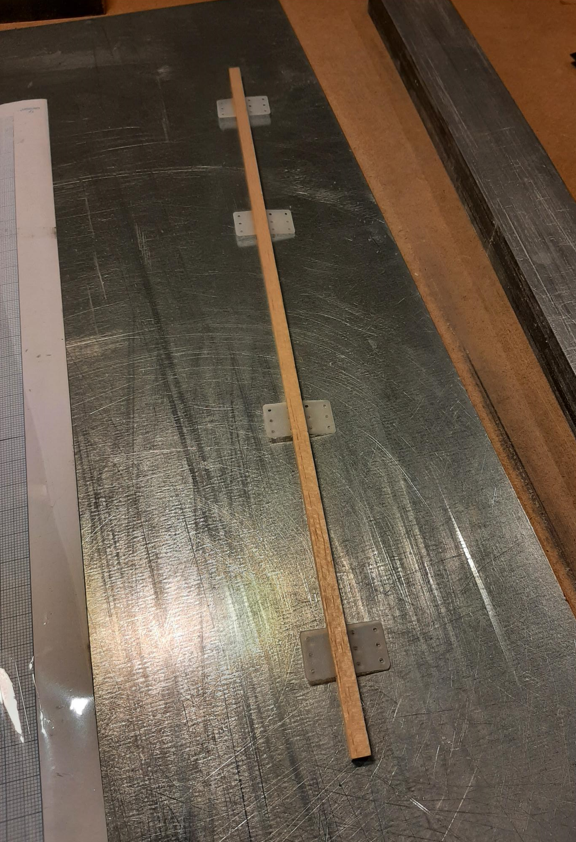

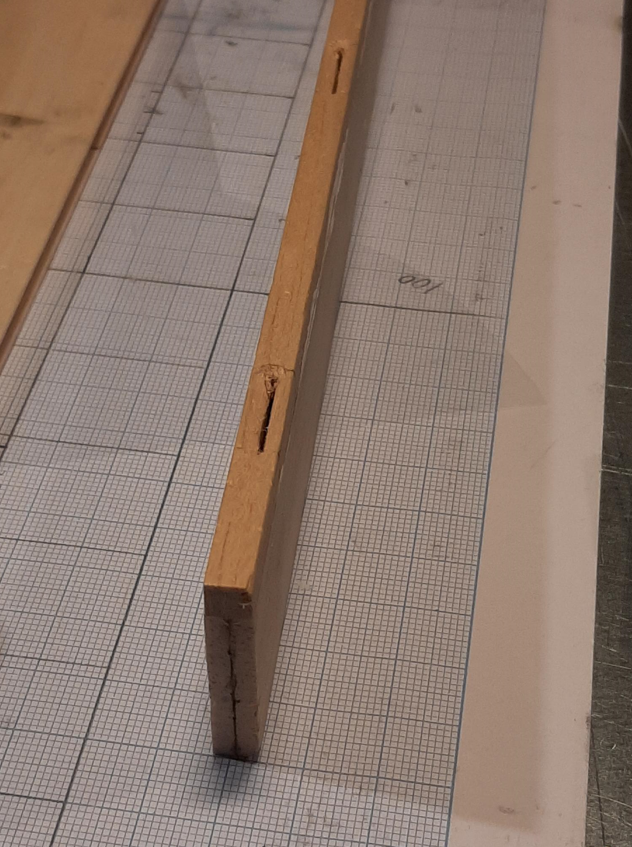

    Neuslijst gemaakt:

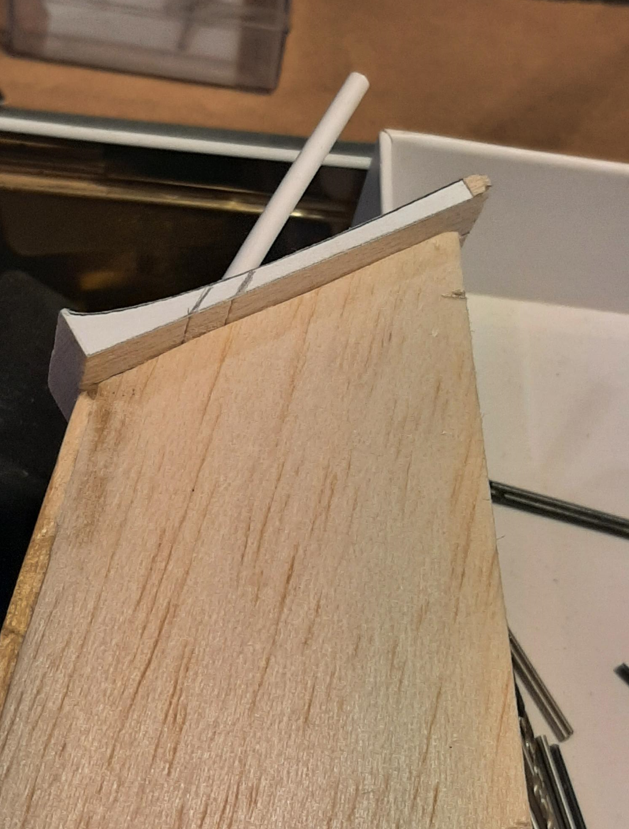

    Neuslijst er tegenaan:



    Maar nu dit . . .

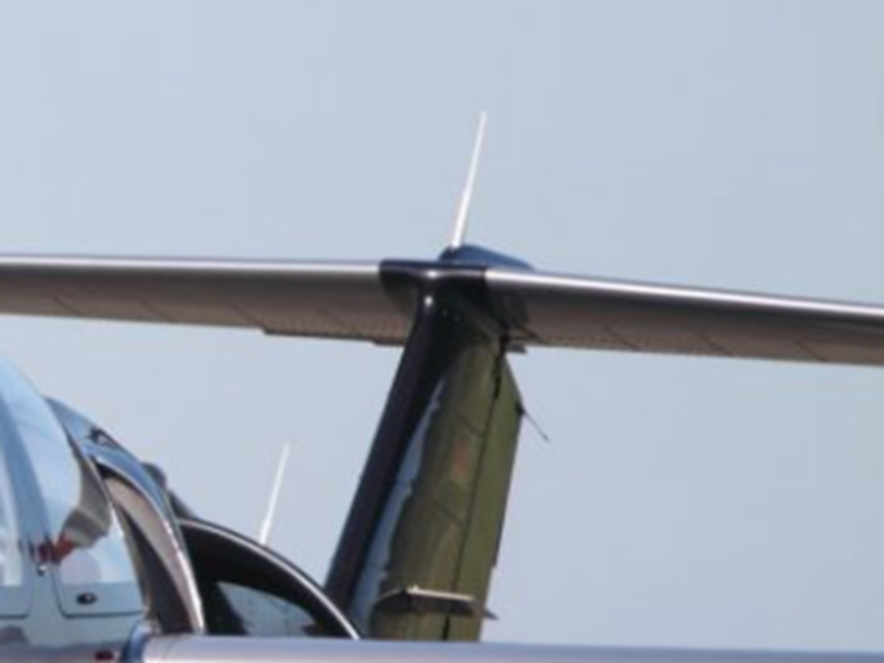

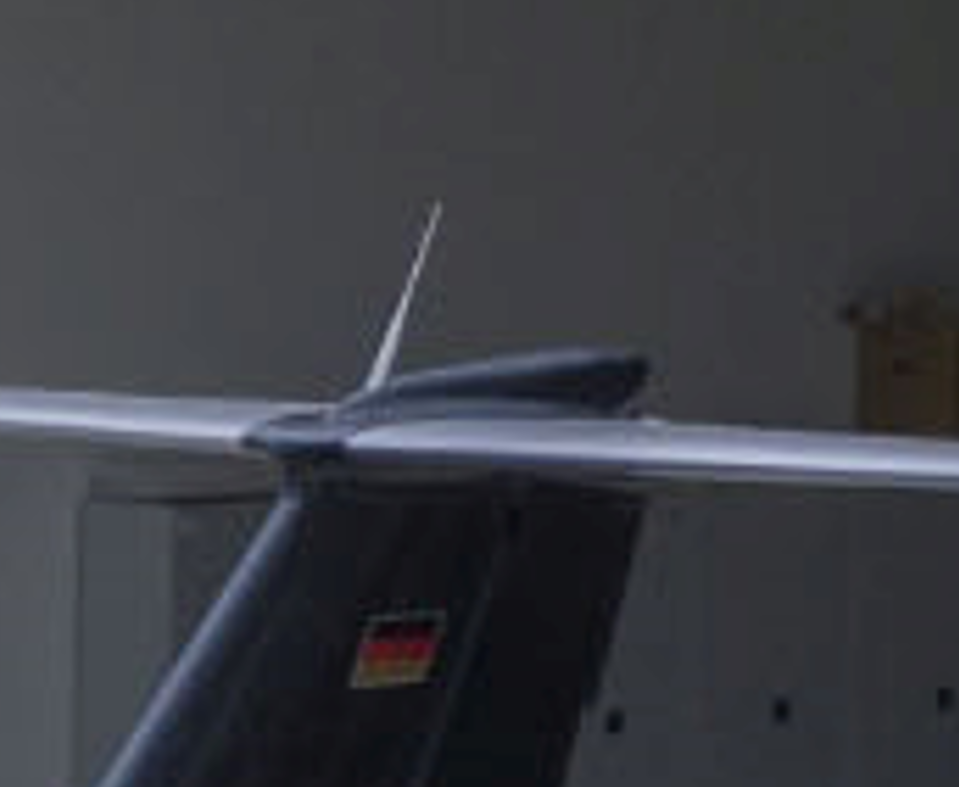

    Welke vorm moet dit ding krijgen???

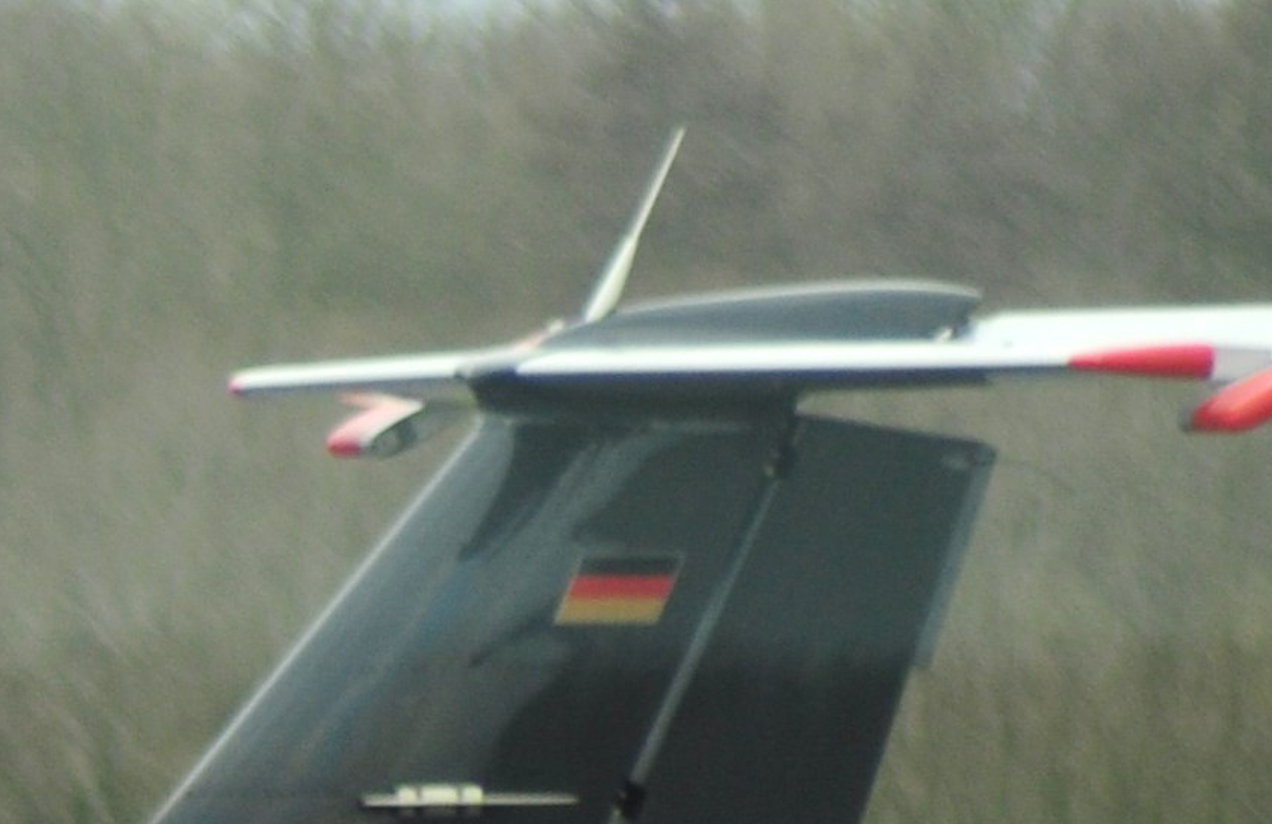

    Dit is al weer anders dan mijn 3-view . . .

    Misschien maar even een beetje smokkelen.


    jan.


    Bijgevoegde bestanden:

    Laatst bewerkt: 13 mei 2022
    MicropropSport vindt dit leuk.
  3. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.445
    Locatie:
    groningen

    We komen d'r wel . . .


    jan.

    Bart83 en MicropropSport vinden dit leuk.
  4. MicropropSport

    MicropropSport PH-SAM Forum veteraan

    Lid geworden:
    17 aug 2004
    Berichten:
    12.171
    Locatie:
    Odoorn, Drenthe
    Mooi! Calmato weer on the fly. Basis vlieger. Altijd vliegklaar.

    Voor de rest geen opmerkingen…
    Het ontstaat en ziet er goed uit!

  5. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.445
    Locatie:
    groningen
    Dank je.

    Gisteren een ontdekking gedaan!


    jan.

  6. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.445
    Locatie:
    groningen
    Mooie methode.


    Maar in de berekeningen geen rekening gehouden met het feit dat het roer enigszins diagonaal ligt; daardoor is er nu aan de eerste zijde iets teveel weggeslepen . . . :mad:

    Kom ik denk ik net mee weg, andere kant dan maar ietsje minder.

    En anders . . .

    Iets met kilometers.


    jan.

  7. MicropropSport

    MicropropSport PH-SAM Forum veteraan

    Lid geworden:
    17 aug 2004
    Berichten:
    12.171
    Locatie:
    Odoorn, Drenthe
    Alleen hou ik mijn schuurvlak veel korter.
    Dan schaaf je de steunlat/richtlat niet af.
    Als je niet tevree bent… gewoon over.

    Jij werkt met magneetjes.
    Ik op bouwplank, tape en daarop met CA de positie houders uit balsa.

    Klaar, rob je het met tape en al weer los… met die constructie kan het werkstuk nimmer wegschuiven.

  8. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.445
    Locatie:
    groningen
    Uiteraard heb ik delen van het schuurpapier afgeplakt (geel tape).

    Maar het moet inderdaad over.

    En dan goed.

    Een gewaarschuwd mens telt voor twee. :)


    jan.

    MicropropSport vindt dit leuk.
  9. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.445
    Locatie:
    groningen

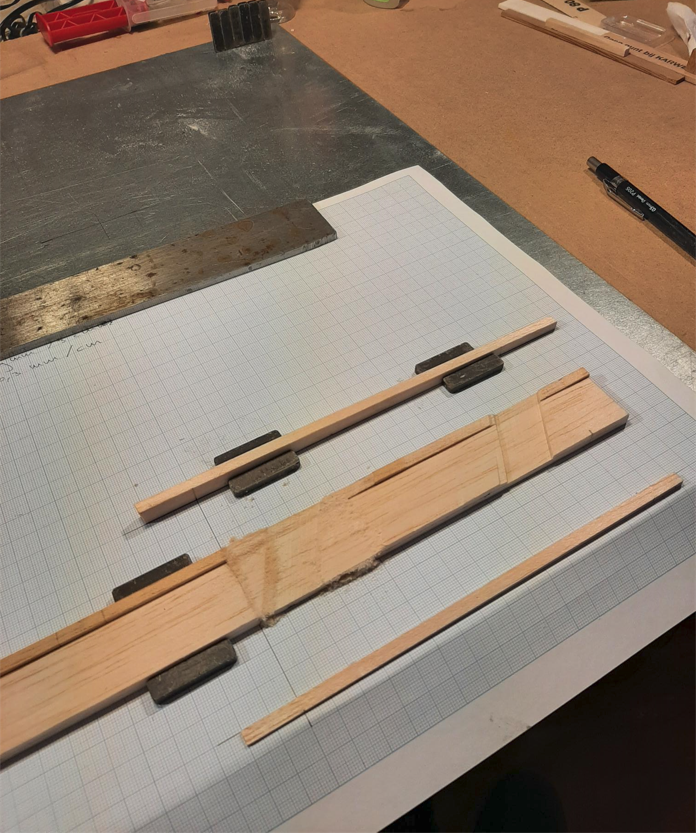

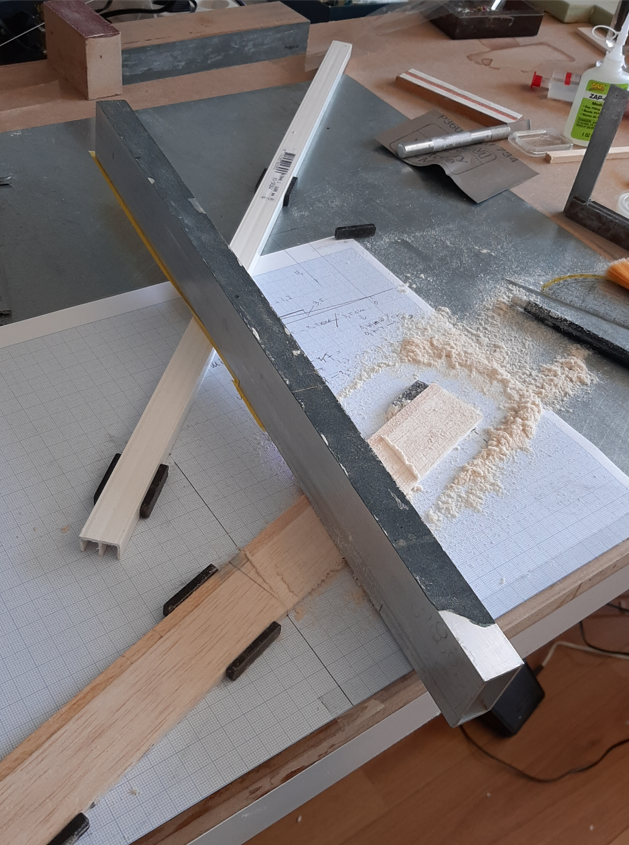

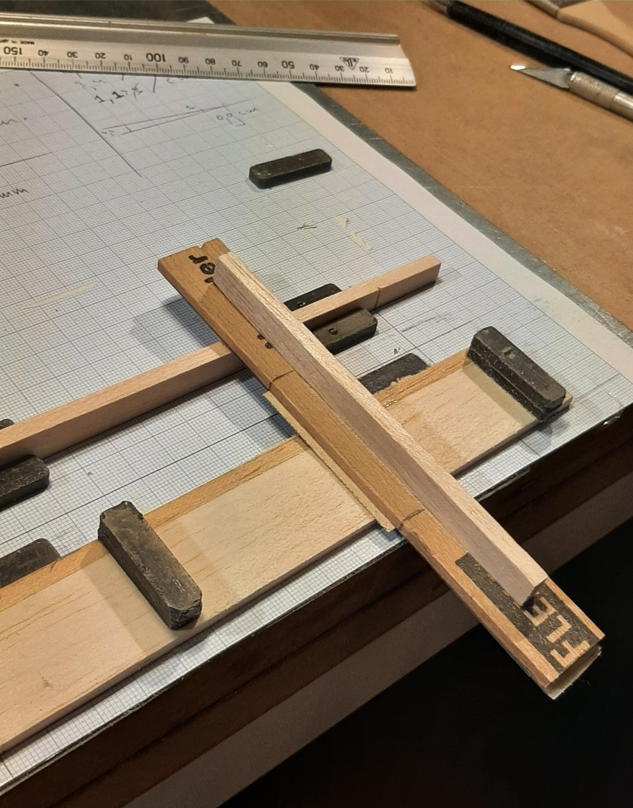

    De opstelling zoals ik die had: slecht idee . . .

    Dus nu beter.

    Dedicated steuntjes gemaakt waar de schuurklos op komt te liggen . . .


    Duidelijk te zien dat wat er al gebeurd is misschien wel een beetje te diep is . . .


    Weerszijden van het schuurpapier dik plastic geplakt . . .



    Schuren . . .


    Inderdaad: twee stukken zijn te diep uitgesachuurd.

    Overnieuw beginnen, of . . . .?


    Vannacht laten uitharden, morgen verder.


    jan.

    MicropropSport vindt dit leuk.
  10. Henri Kaper

    Henri Kaper verslagschrijvers

    Lid geworden:
    25 nov 2006
    Berichten:
    3.238
    Locatie:
    Den Haag
  11. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.445
    Locatie:
    groningen
    Maar, die methode pas ik in essentie toch toe?


    jan.

    MicropropSport vindt dit leuk.
  12. Henri Kaper

    Henri Kaper verslagschrijvers

    Lid geworden:
    25 nov 2006
    Berichten:
    3.238
    Locatie:
    Den Haag
    Ik was een beetje te snel danwel te kort.
    In mijn voorbeeld schuur ik met het einde van het schuurblok = lichtere druk
    Jij schuurde met het midden van het schuurlatje, daar waar je je hand ook houdt = zwaardere druk. En je ziet je werkstuk minder goed, omdat je hand eroverheen beweegt. En je schuurlatje is tamelijk dun en kan ook wat doorbuigen zo.
    Het is een kwestie van hoe je iets vasthoudt en waar je kracht uitoefent.
    Ik vermoed dat dat die te diep uitgeschuurde delen veroorzaakte.

  13. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.445
    Locatie:
    groningen
    Toch even reageren.

    Da's maar net hoeveel druk je uitoefent . . .

    Zulke kolenschoppen heb ik nou ook weer niet.
    Da's een verfroerhoutje van de schuilder; die kan wel wat hebben.

    Daar zich ook nog eevn stevig latje bovenop voor de grip = T-balk.

    Dat buigt niet door.

    Nee, dat was een kwestie van niet zorgvuldig te werk gaan.

    In ieder geval bestond de 'schuurlat' daar uit een aluminium 'balk' van plm. 40 * 18 mm: die buigt niet door . . .

    Geen zorgen, komt (nu) helemaal goed.

    Eerdaags nieuwe update; een kant is nu bijna klaar (ik doe heeeeel voorzichtig . . .).


    jan.

    MicropropSport vindt dit leuk.
  14. Henri Kaper

    Henri Kaper verslagschrijvers

    Lid geworden:
    25 nov 2006
    Berichten:
    3.238
    Locatie:
    Den Haag
    Okee! :thumbsup:
    Ik dacht misschien heb je er wat aan.

  15. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.445
    Locatie:
    groningen

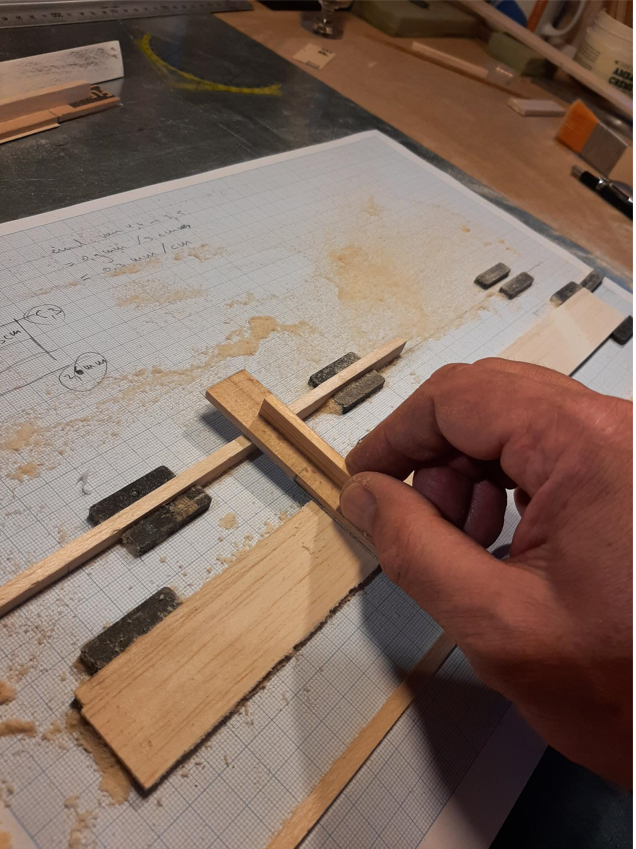

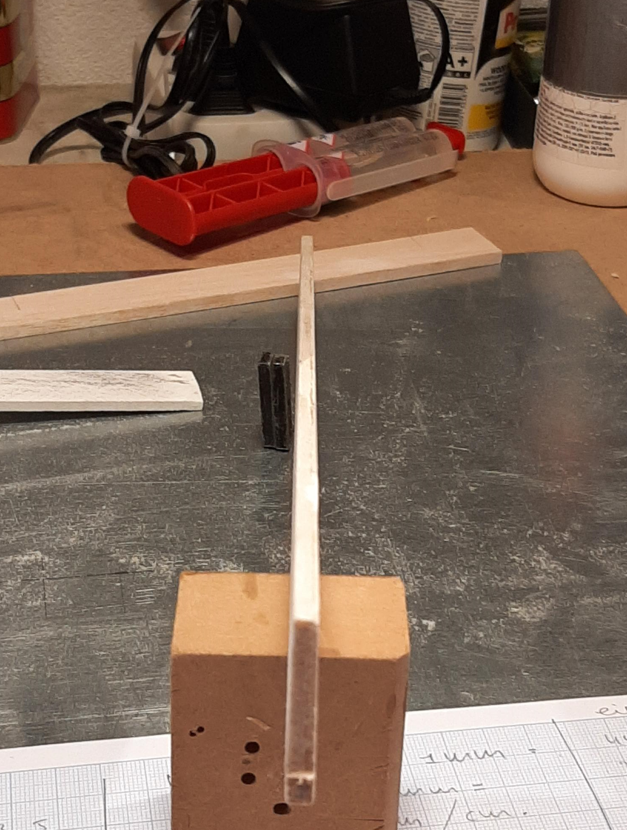

    Zo doen we (ik) dat.


    Goed zicht.



    Het is niet veel, maar toch (verjonging naar de uiteinden).



    De 'andere' kant.

    De eindlijst moet 1 mm worden, dus hier 'klem' ik 'm even anders . . .

    Eerst met P80 (met drie lagen tape naast het schuurpapier, zodat 'ie niet direct (te) diep gaat), daarna met P220.

    Natuurlijk, altijd. :)


    jan.

    Laatst bewerkt: 22 mei 2022
    Henri Kaper vindt dit leuk.
  16. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.445
    Locatie:
    groningen

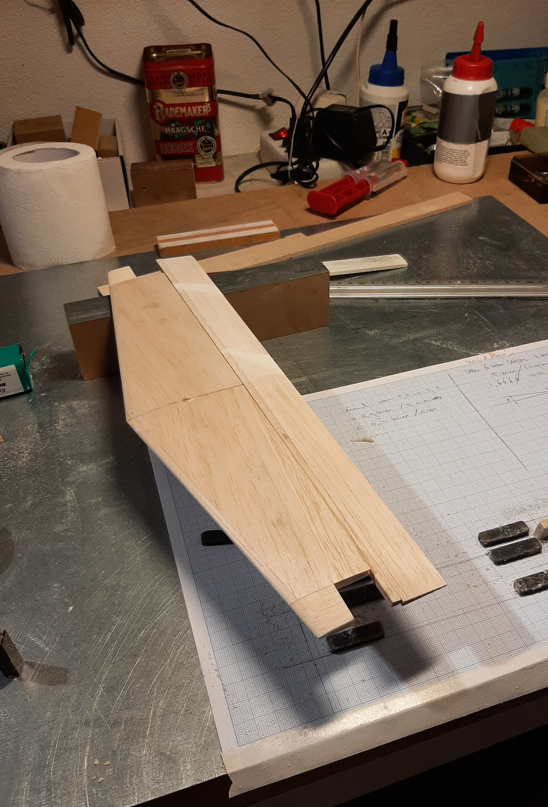

    Bruto ben je toch zo een uurtje bezig met een halve zijde . . .


    Slecht te zien, maar het wordt toch echt mooi strak! :)

    Three down, one to go.



    jan.

    Laatst bewerkt: 24 mei 2022
    Arnold 85 vindt dit leuk.
  17. Henri Kaper

    Henri Kaper verslagschrijvers

    Lid geworden:
    25 nov 2006
    Berichten:
    3.238
    Locatie:
    Den Haag
    Ziet er strak uit! :thumbsup:

  18. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.445
    Locatie:
    groningen

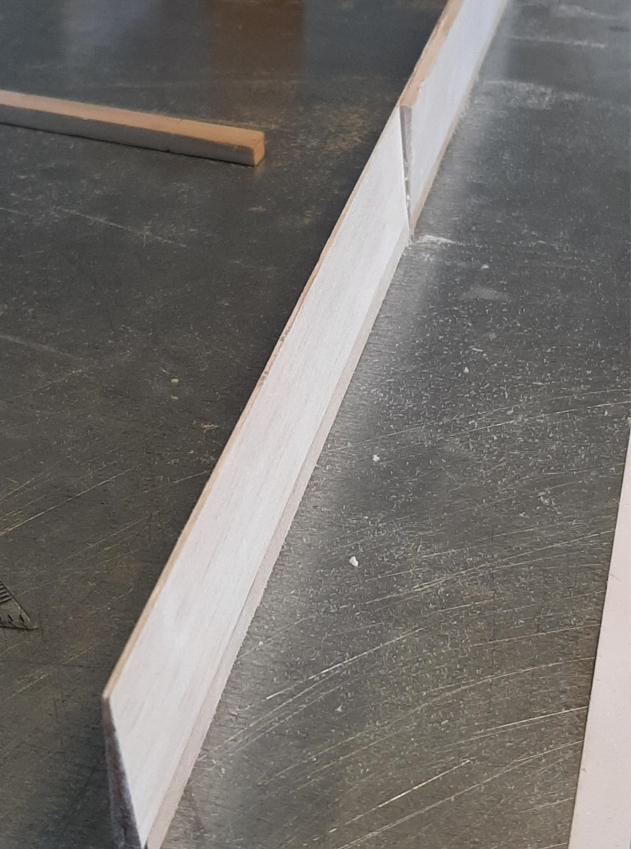

    Zo.

    Eens even kijken . . .


    Krijg nou de vliegende vinketering!

    Een zijde heeft mooi die knik, de andere is (weer) helemaal vlak! :hammer:

    Nou moe.

    Ik heb dus iets verkeerd gedaan, maar wat??? :confused:

    Eh . . .

    Ik leg 'm vannacht even onder wat gewichtjes (tegendruk), en we zien wel.


    Even kijken:


    Komt goed of komt niet goed?

    Komt goed.


    jan.

  19. MicropropSport

    MicropropSport PH-SAM Forum veteraan

    Lid geworden:
    17 aug 2004
    Berichten:
    12.171
    Locatie:
    Odoorn, Drenthe
    Als je het werkstuk schaaft, moet je het ondersteunen... met list en bedrog...
    Dus verzinnen dat het niet meegeeft.
    Een ervan is aanbrengen van grenslijnen met stiftje... markers, dat je niet te ver gaat.
    En onder de achterlijst ook een stutje....
    En het afschuren gaat rap, en moet je erg opletten.
    Al ik zo een tapering moet maken, moet dat stuk goed ingeklemd zitten...

    Je kunt het kletsnat maken met ammonia. Iets verdund met water. Echt door en door nat...
    en dan tegen-spannen. Gespalkt met tape of ander dwangbuis...
    Dat wel 24 uur op kamer-temp laten uitdampen, en niet geforceerd drogen in de zon of met een föhn.
    Bijkans moet dat in twee ronden... voordat het goed blijft staan...

    Maar de boel samengesteld... phoeh! Oogt wel strak!
    Gr Bas

  20. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.445
    Locatie:
    groningen
    Het ligt gewoon vlak op de plaat . . .

    Zoals het zat kon ik gewoon (korrel 220) doorschuren tot er (vrijwel) niets meer afkwam.

    Mooie dunne achterlijst.


    Zal eens kijken of ik iets met water en ammonia ga proberen.


    jan.
