Bouwverslag Fokker FVIII

Discussie in 'Vliegende schaalmodellen' gestart door strutter, 9 mrt 2019.

  1. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    3.743
    Locatie:
    Haarlem
    Dank mannen!

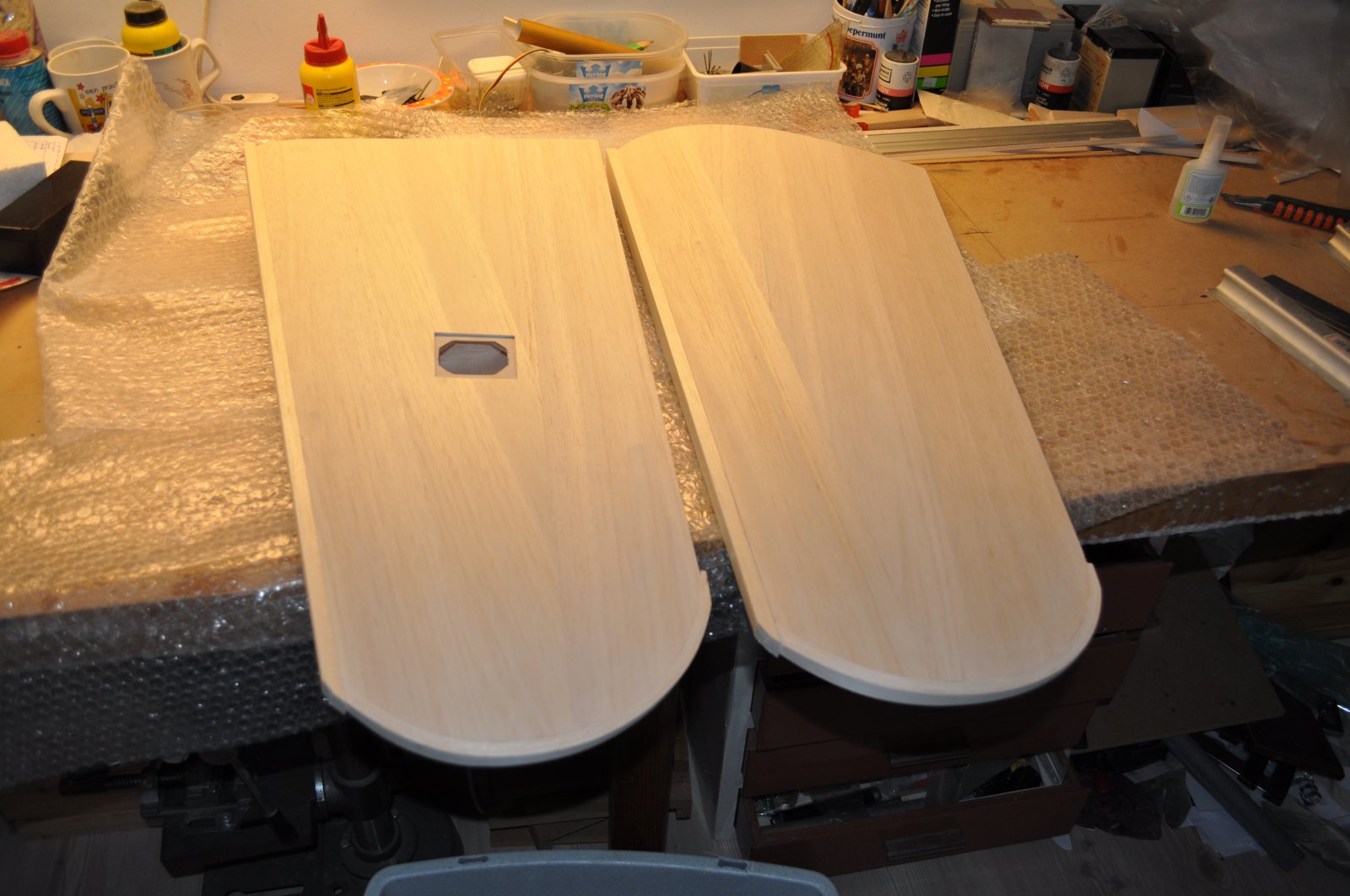

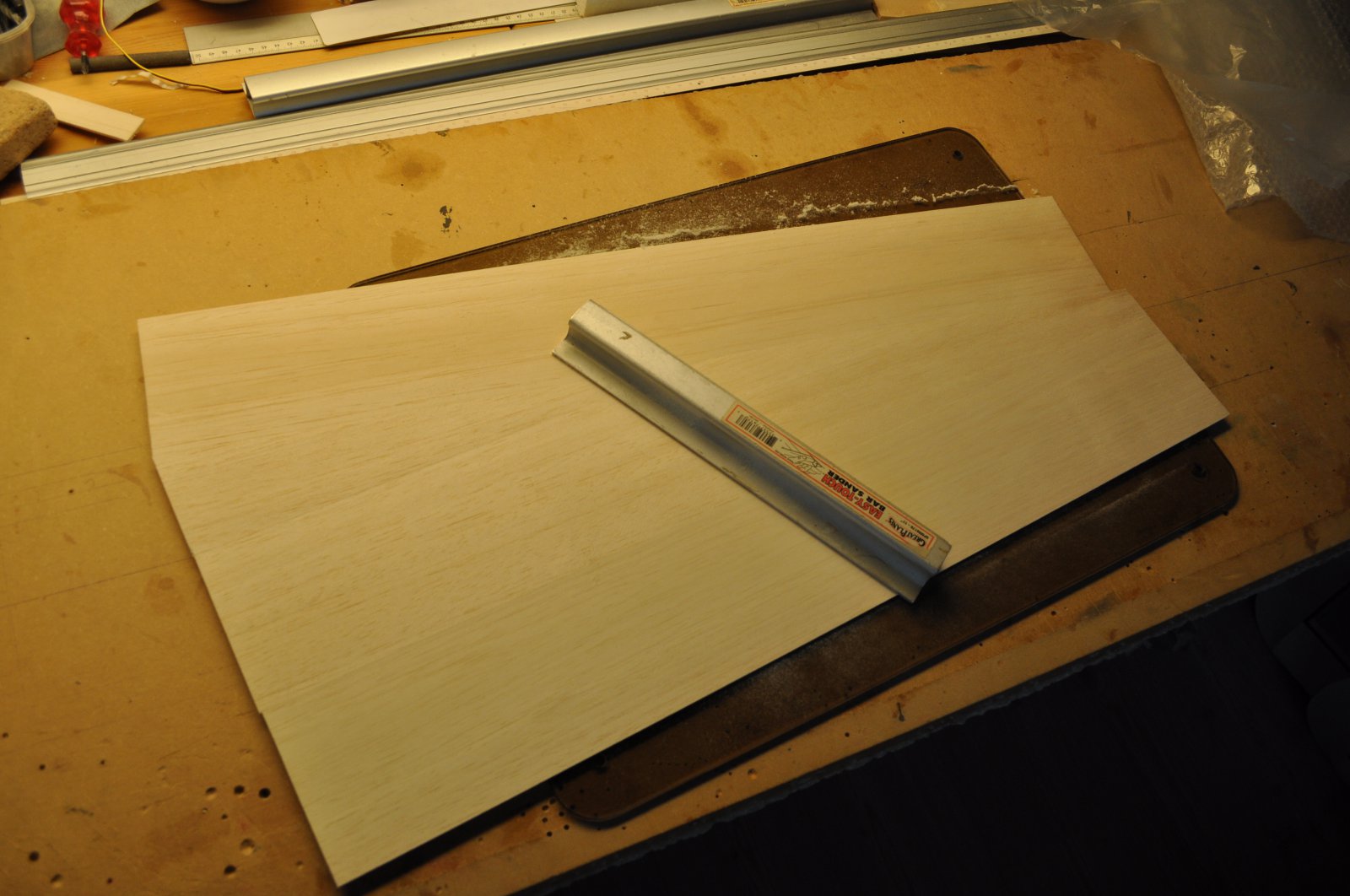

    Ik heb de beplanking van de tippen opgebouwd uit plankjes 2mm balsa.
    samengelijmd met 150 grid schuren voor een mooi glad oppervlak

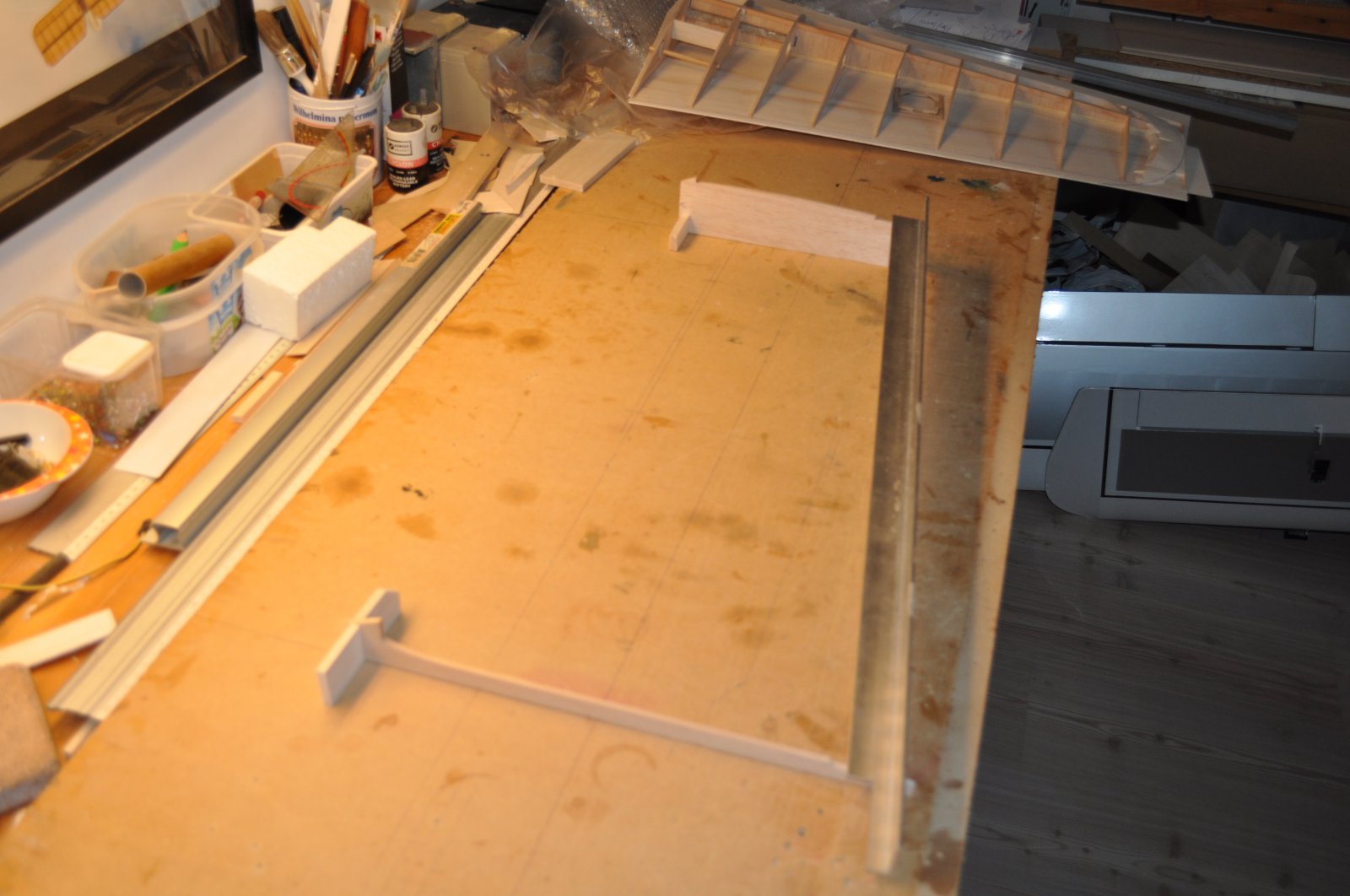

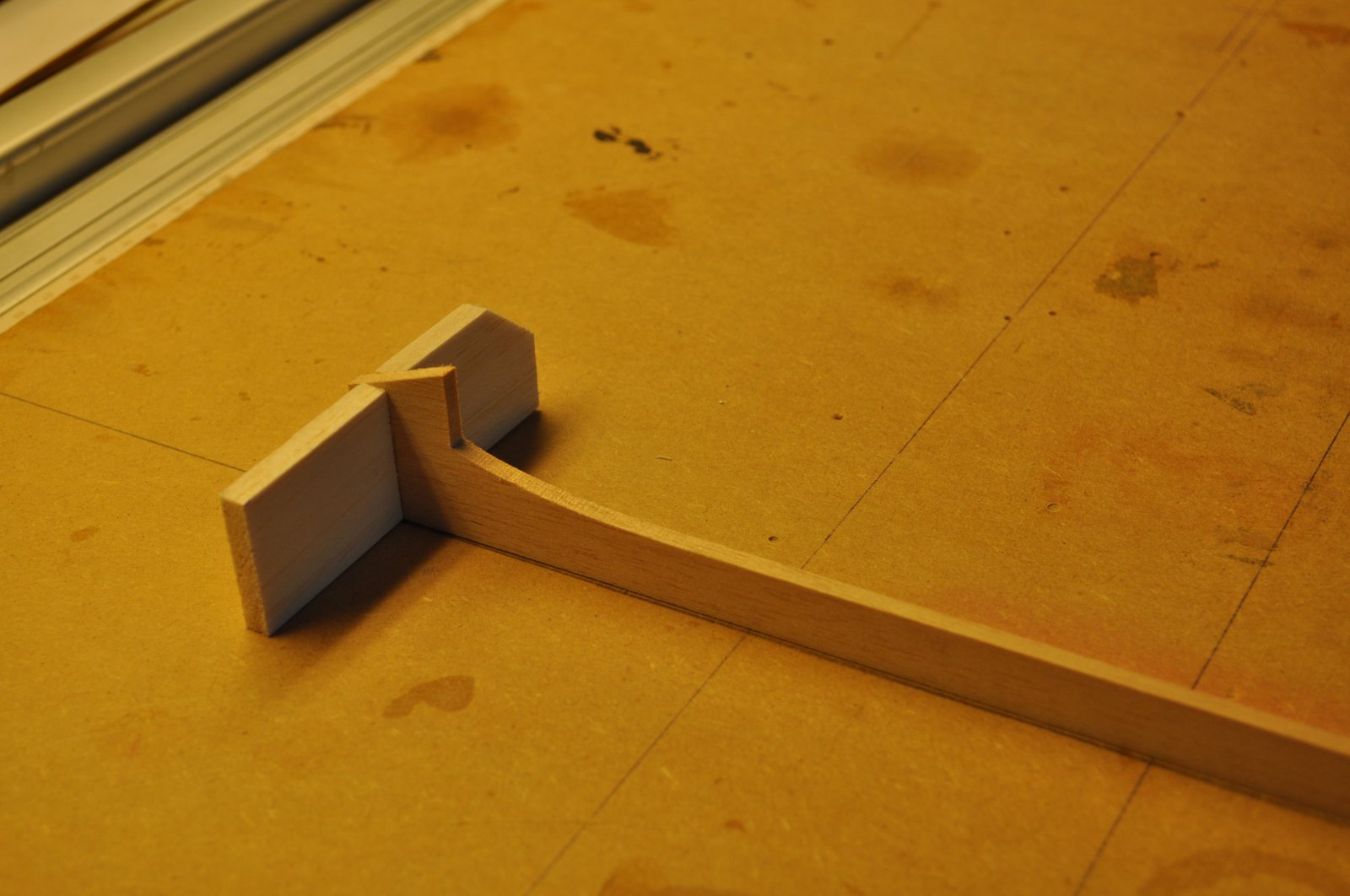

    Om de juiste tipverdraaiing te krijgen heb ik 2 mallen laten frezen


    de tipmal

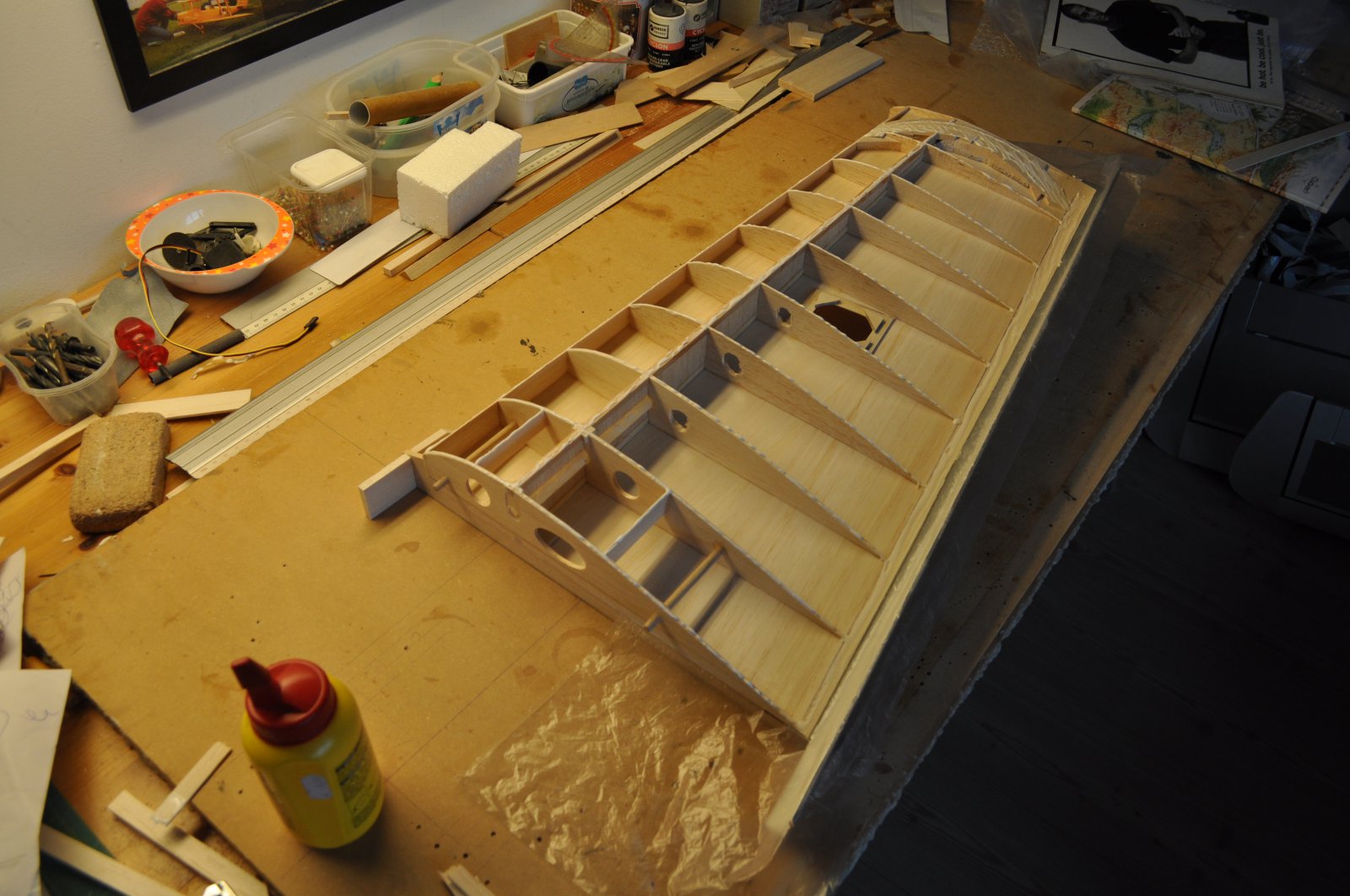

    Op deze mallen leg ik de vleugeltip, extra ondersteuning is er voor de achterlijst in vorm van een alu hoeklijn


    Eerst de achterlijst dun schuren


    En dan de witte houtlijm erop


    Als ballast gebruikte ik zandzakjes en oude magazines, ik heb van het lijmen in de hitte van de strijd geen foto's gemaakt


    Groeten, Ralf

    serge pot vindt dit leuk.
  2. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    3.743
    Locatie:
    Haarlem

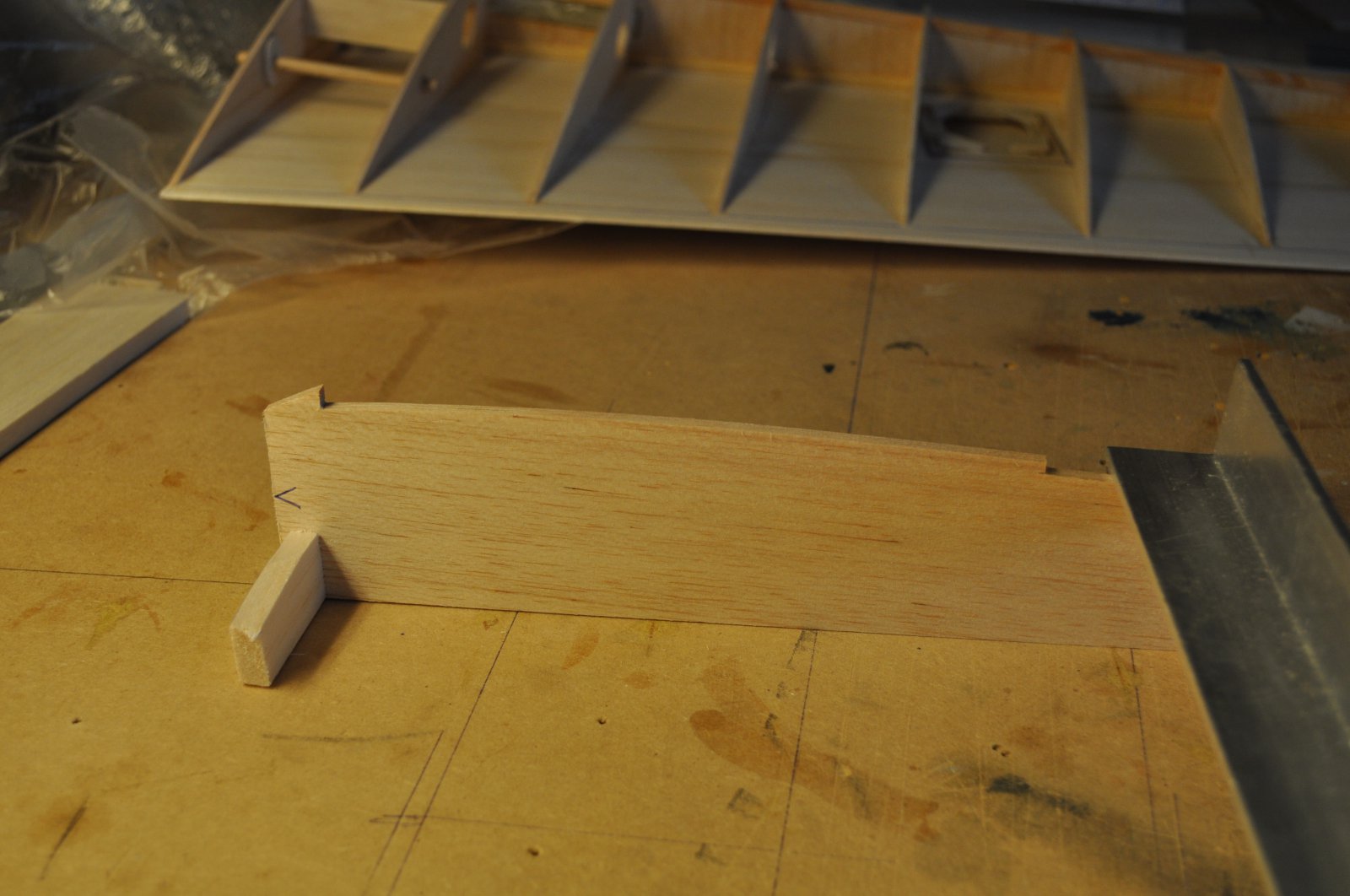

    De tippen heb ik met 4 strookjes 2mm balsa gemaakt


    Neuslijst nog schuren en de achterlijst krijgt een 2mm koolstof staafje als versterking

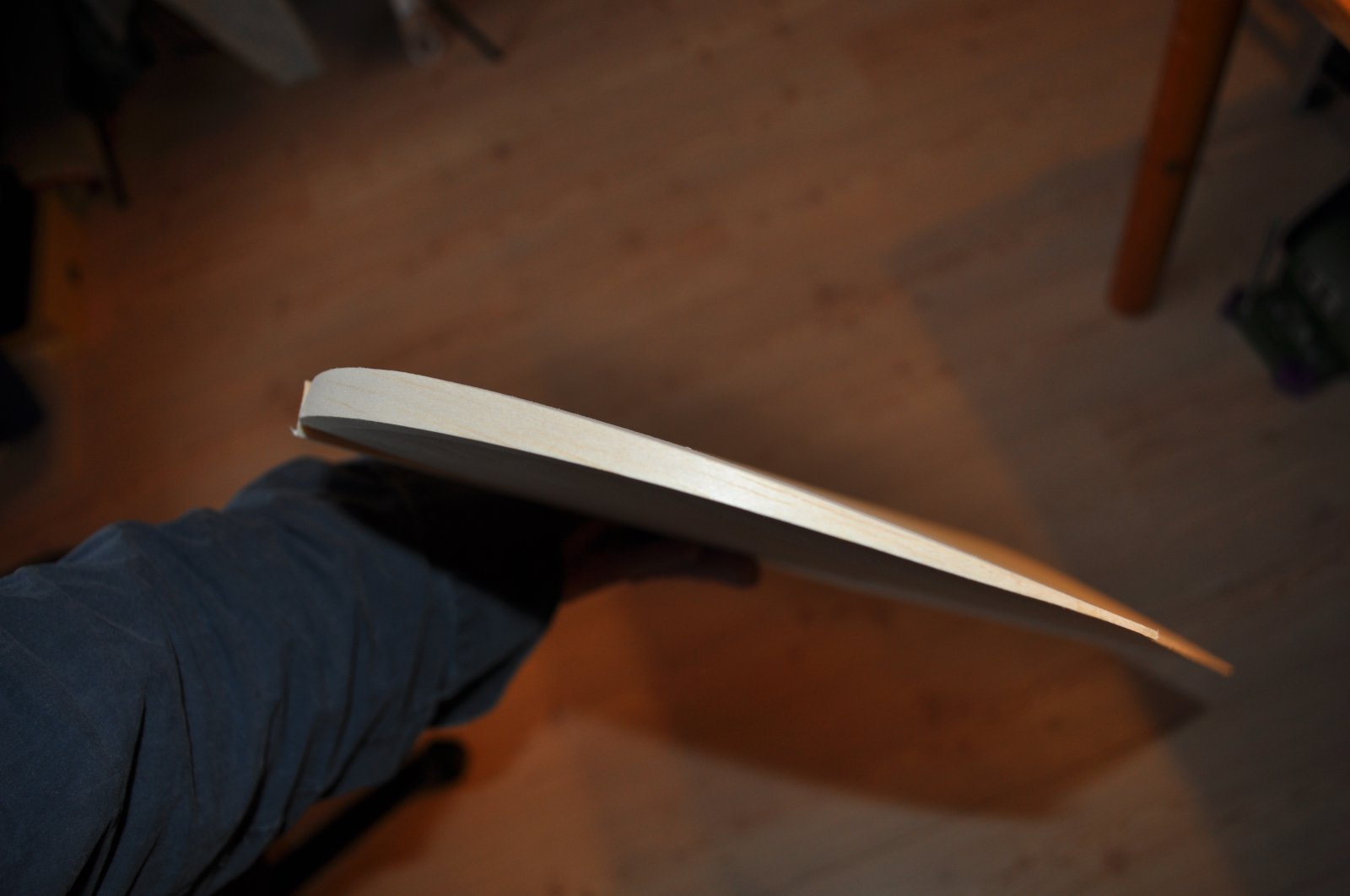

    De tip voor de 'final sanding'


    Groeten, Ralf

    serge pot vindt dit leuk.
  3. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    3.743
    Locatie:
    Haarlem

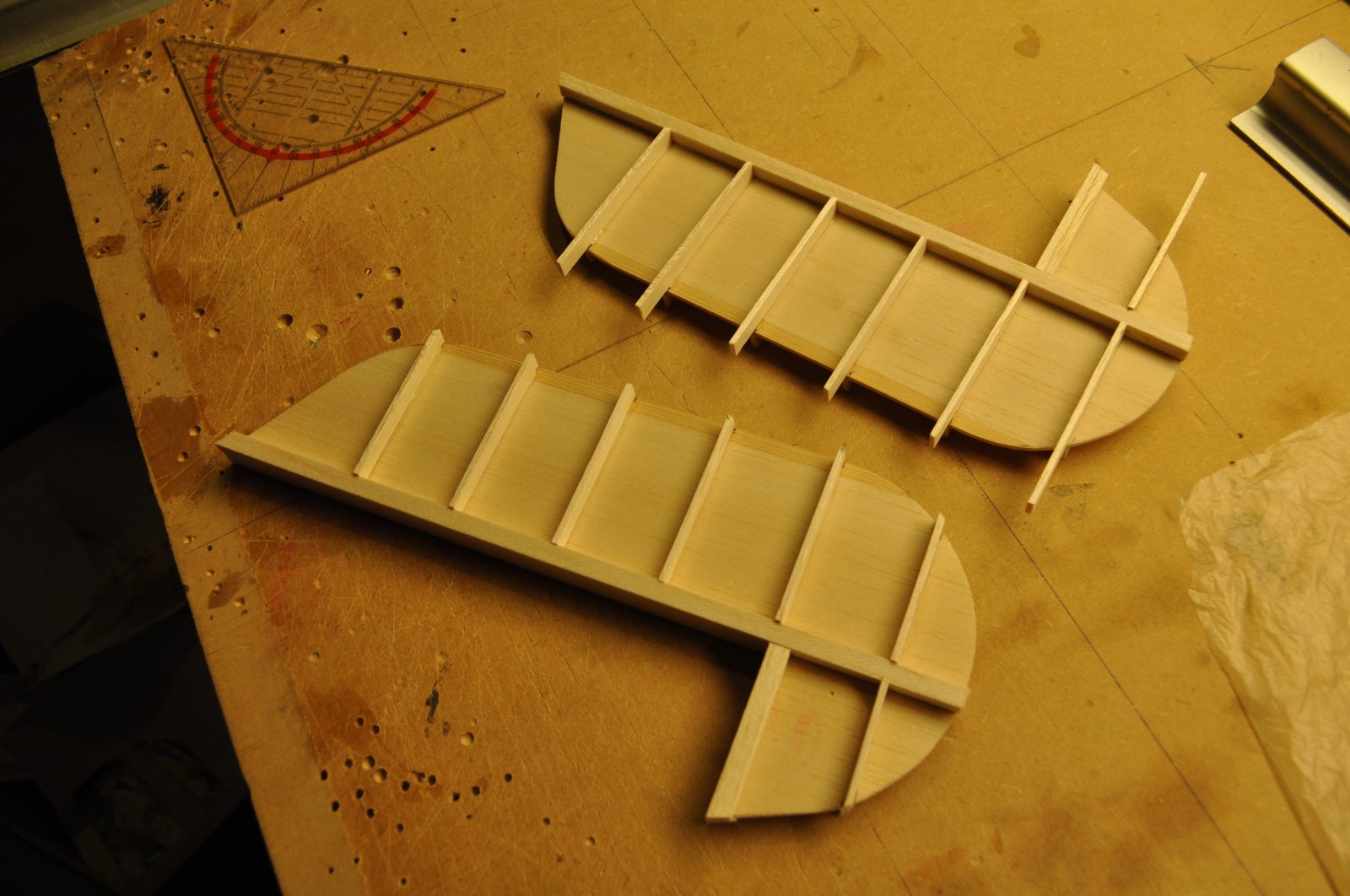

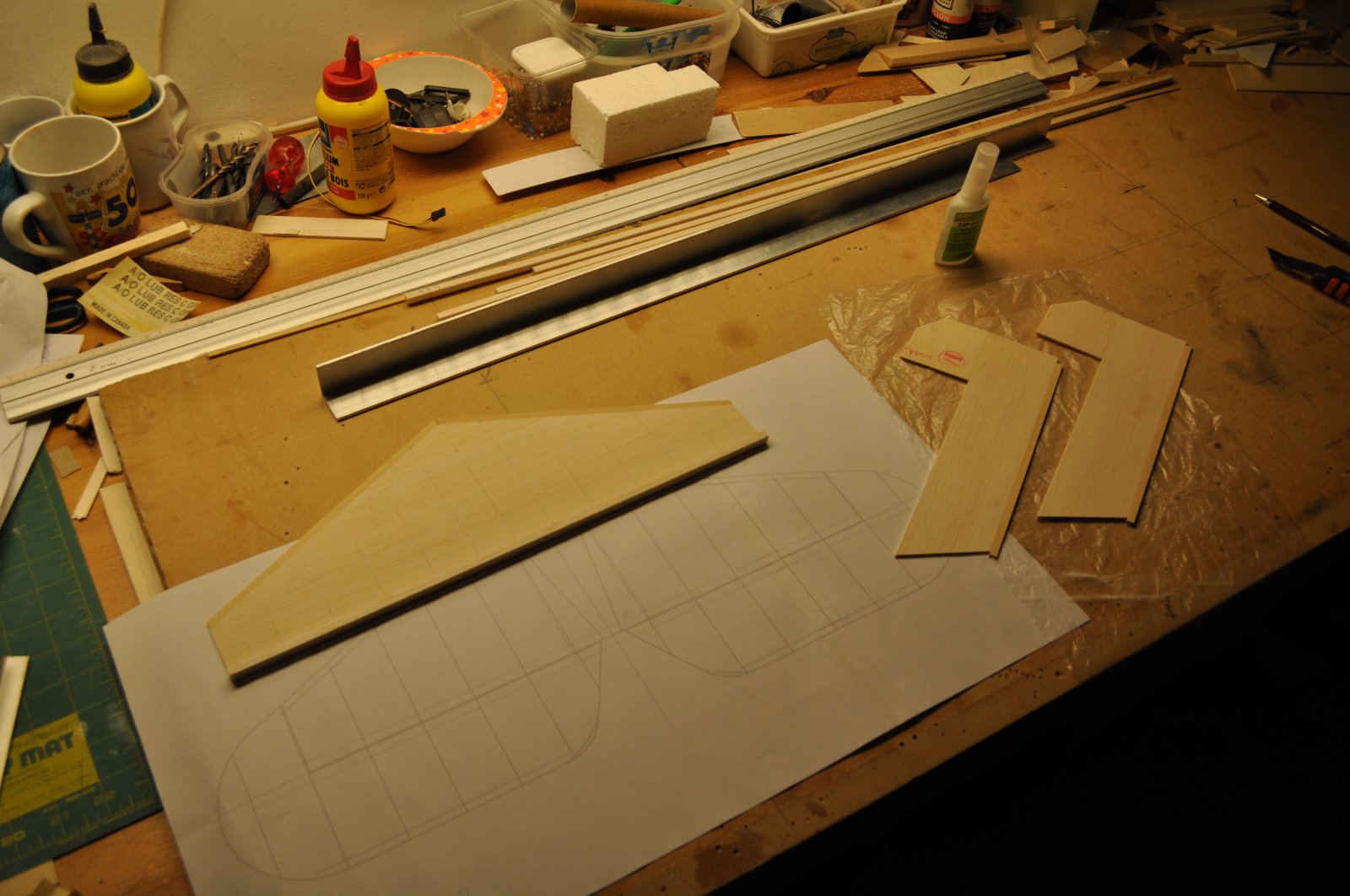

    Het stabilo heb ik 5% vergroot t.o.v. het origineel, deze is relatief klein
    Ik heb gekozen voor de bouwmethode met de strookjes op de balsa kern omdat ik dat prettig vind werken.
    Verder zijn de ribben net als bij het origineel mooi zichtbaar door de bekleding heen

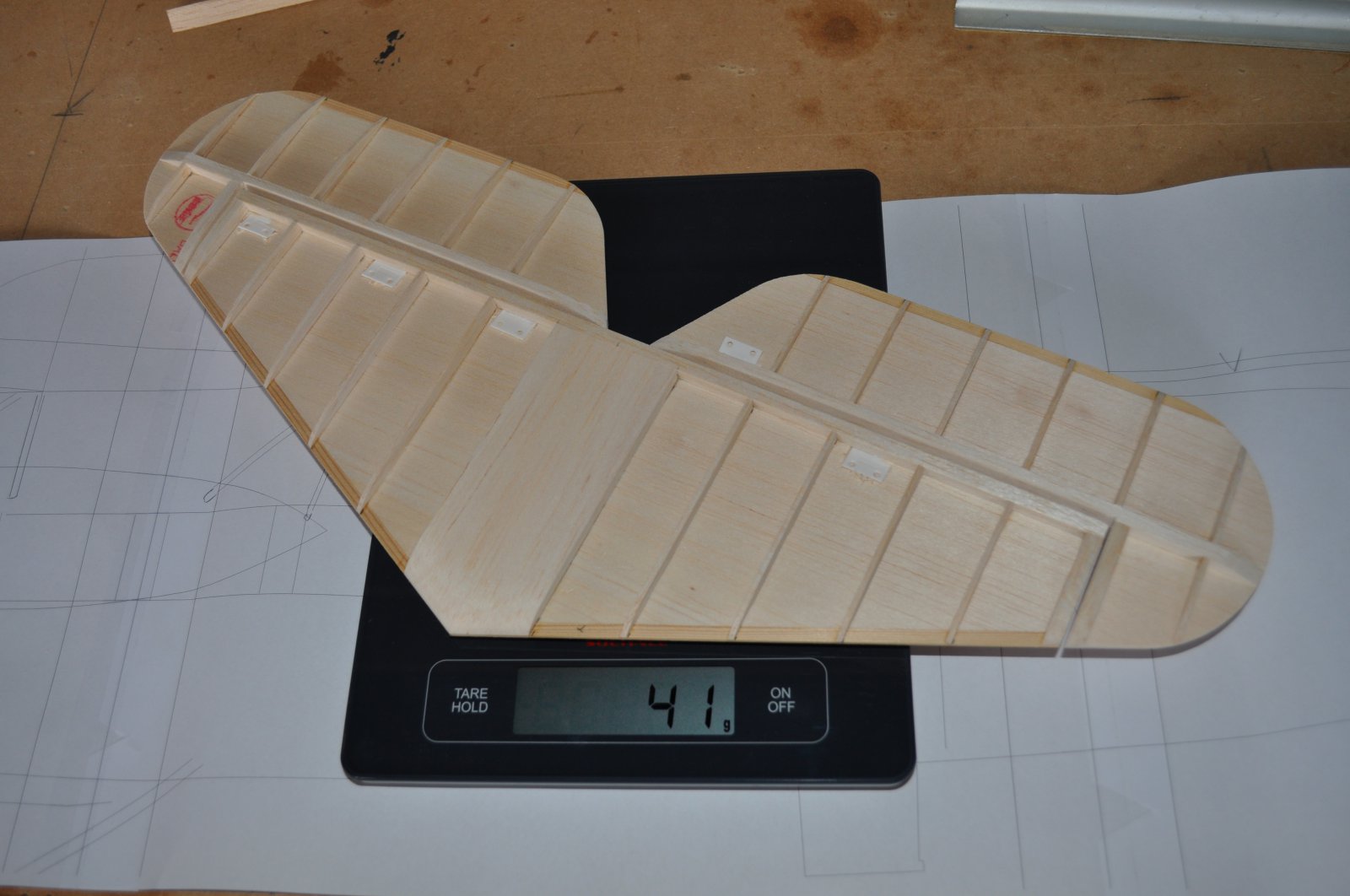

    41 gram, daar ben ik blij mee :)


    Groeten, Ralf

    serge pot, Santman, mac en 3 anderen vinden dit leuk.
  4. Fuel Monkey

    Fuel Monkey

    Lid geworden:
    6 jun 2010
    Berichten:
    539
    Locatie:
    Hoofddorp
    Crimineel.:koud: Wat een sneltrein vaart weer.
    Het lijkt wel of je haast hebt om dit toestel in de lucht te krijgen.
    Maar wat bouw je mooi :worship:

    Grt John

  5. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    3.743
    Locatie:
    Haarlem
    Thanks John :beer:!
    Ik wacht nog steeds op de levering van de 2 Laser 70's om mijn andere twin-project af te ronden.
    Waarom ondertussen niet je tijd nuttig besteden :D?

    Groeten, Ralf

    serge pot vindt dit leuk.
  6. Peter Houweling

    Peter Houweling

    Lid geworden:
    21 sep 2014
    Berichten:
    393
    Locatie:
    Haarlem
    Wow, fantastisch Ralf! :worship::worship: Blijft toch het mooiste, dat zelf bouwen:)

    strutter vindt dit leuk.
  7. blaauwen

    blaauwen

    Lid geworden:
    15 aug 2004
    Berichten:
    1.299
    Locatie:
    Valkenburg zh
    Mooie bouw, vakwerk!

    strutter vindt dit leuk.
  8. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    3.743
    Locatie:
    Haarlem
    Dank Peter en Aad :beer: Van houtbouw kun je inderdaad genieten :thumbsup:

    Groeten, Ralf

  9. femmo

    femmo

    Lid geworden:
    23 aug 2007
    Berichten:
    2.243
    Locatie:
    nuenen
    Te gek.
    Mooie kist ook

    strutter vindt dit leuk.
  10. Q Brand

    Q Brand

    Lid geworden:
    6 jun 2017
    Berichten:
    325
    Locatie:
    Nederland
    Ik ben ook altijd weer onder de indruk! Even vraagje echter over je stabilo:

    Je neemt een plankje op maat en zet er dan boven en onder ribben op. De ribben zijn echter recht (voordeel vlak kunnen bouwen) en daarna ga je ze afschuinen met schuurpapier?

    Met dus het voordeel van vlak kunnen bouwen. Heb ik dit correct begrepen?

    Groet Q

  11. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    3.743
    Locatie:
    Haarlem
    Klopt helemaal Q,
    Het is natuurlijk niet zo torsiestijf als een ingedekt stabilo of als eentje met liggers.
    Voor deze toepassing (bijna driehoek) vind ik het prima.
    Je hoeft geen ribben op maat uit te snijden, wat lastig kan zijn bij een taps toelopend stabilo.
    Samen met de GreatPlanes schuurprofielen die ik gebruik (heb er een aantal met daarop schuurpapier met verschillende korrelgrootte) werkt dit heerlijk en heel snel.
    Eerst korrel 80 daarna 150.
    Vooral het zelfklevende GreatPlanes schuurpapier doet het hem, kost wel wat maar de kwaliteit is werkelijk super.
    Zeker een aanrader :thumbsup:.

    Groeten, Ralf

    Bart83 en Q Brand vinden dit leuk.
  12. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    3.743
    Locatie:
    Haarlem

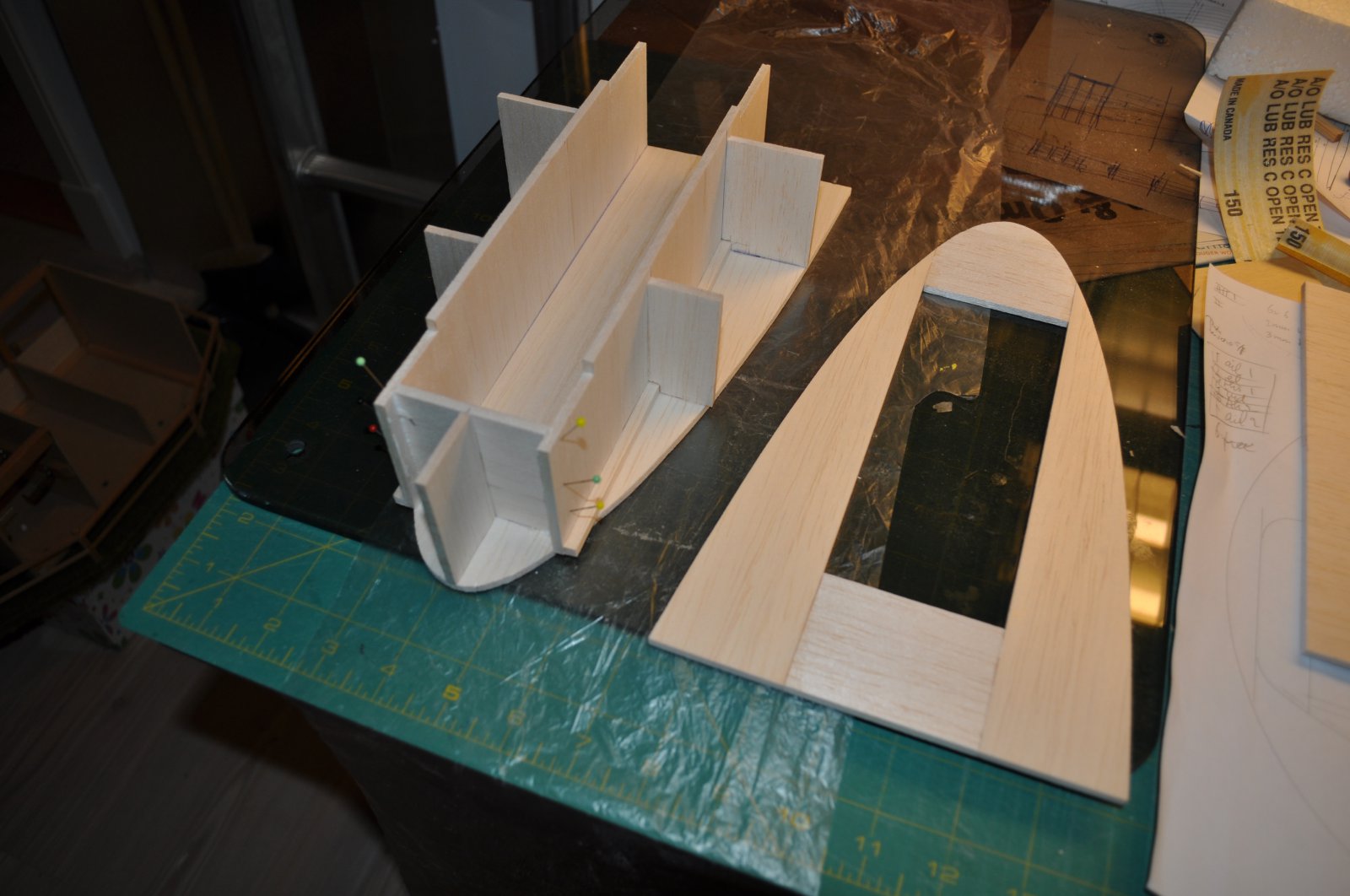

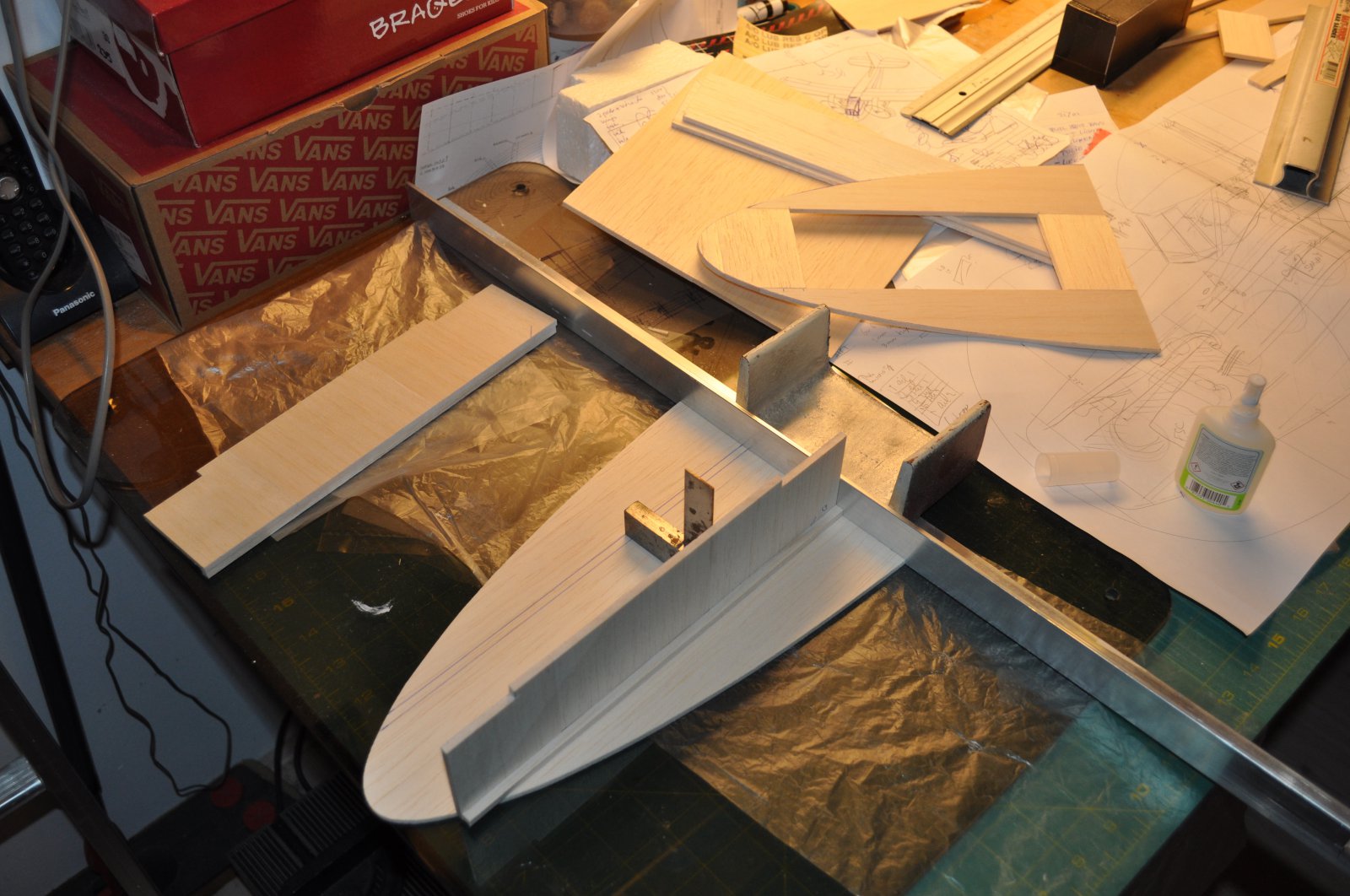

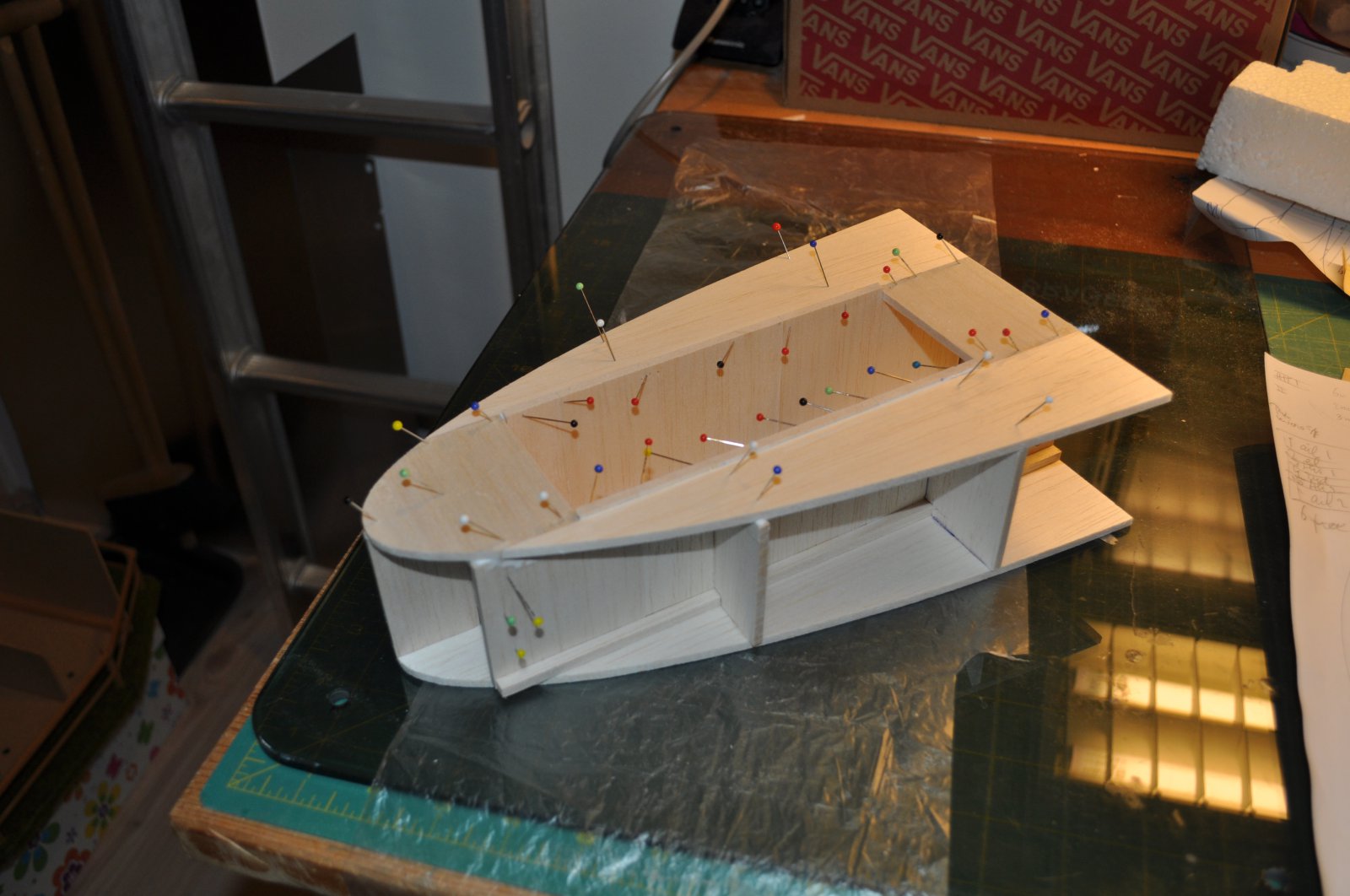

    Ben begonnen de neus op te bouwen uit 4mm balsa, scratchbuilding ten top, heerlijk :)


    Ruimte voor het accupack in het midden


    Er komen nog wat gaten in en de 2 regelaars gaan in de zijcompartimenten.
    Ik heb inmiddels door schade en schande geleerd dat deze gekoeld dienen te worden dus daar zal ik zeker op gaan letten


    Groeten, Ralf

    serge pot en mac vinden dit leuk.
  13. MichielNED676

    MichielNED676 The First Aviators

    Lid geworden:
    23 sep 2005
    Berichten:
    922
    Je gaat weer op zijn ralfies! Schitterend.

  14. Santman

    Santman verslagschrijvers

    Lid geworden:
    7 jul 2015
    Berichten:
    156
    Locatie:
    EIndhoven
    Ik begrijp dat je door het gebruik van een lang schuurprofiel dezelfde voor in alle ribben kunt krijgen. Maar hoe weet je het juiste profiel in de ribben te krijgen? Of doe je dat een beetje op het oog en is het al snel goed bij een stabilo?

    Gr, Mark

  15. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    3.743
    Locatie:
    Haarlem
    Hallo Mark, ik doe het inderdaad op het oog.
    Het originele profiel is nog scherper maar ik heb voor iets meer bolling gekozen.
    Naar mijn idee maakt het bij het stabilo hier niet zoveel uit, een hoop kisten hebben zelfs een plankje met afgeronde kanten als stabilo

    Groeten, Ralf

    serge pot vindt dit leuk.
  16. Ernst Grundmann

    Ernst Grundmann Vriend van modelbouwforum.nl The First Aviators Forum veteraan

    Lid geworden:
    27 aug 2002
    Berichten:
    11.258
    Locatie:
    Woerden
    Dat afronden is echter wel heel belangrijk. Een rechte voorkant of een heel "scherpe" voorkant veroorzaken vreemde wervelingen wat de bestuurbaarheid bepaald niet ten goede komt.
    Ooit in mijn begin jaren eens een Snoopy gebouwd van tekening. Het stabilo was gewoon een plankje waarvan ik alleen de scherpe randjes af had geschuurd. Het leek me niet nodig om er meer tijd aan te besteden. Het kistje vloog maar de reactie op het hoogteroer was erg onvoorspelbaar. Bij overtrekken was het helemaal een ramp, de kist was er haast niet uit te krijgen. Alleen door aan te duiken en behoorlijk snelheid te maken kon ik met een klein beetje up hem weer onder controle krijgen.
    Toen wees één van de meer ervaren leden mij er op dat ik de voorrand van het stabilo en van het kielvlak netjes moest afronden. Dat heb ik toen maar gedaan. De week daarop vloog ik er weer mee en het was een wereld van verschil. Veel minder snel overtrekken en als het dan gebeurde was hij er simpel weer uit te krijgen. Ook tijdens "gewoon" vliegen was het kistje veel beter te controleren en was de reactie op de besturing veel soepeler.

    Bart83 en strutter vinden dit leuk.
  17. Q Brand

    Q Brand

    Lid geworden:
    6 jun 2017
    Berichten:
    325
    Locatie:
    Nederland
    Bijval voor Ralf, want z'n stabilo is juist prachtig afgerond toch? Tis niet zo maar op et oog, maar met vakkundig oog ;-).

    Er zit van voor naar achteren een mooie profiel vorm in en een wat meer ronde neus werkt juist beter dan een heel erg scherpe neus.

    Je techniek bevalt me goed Ralf, bedankt voor de uitleg. Werkt mooi snel en recht zo en het zou je op zich er niet van weerhouden als nog ea te beplanken als het sterker en stijfer moet zijn. Nice!

  18. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    29.197
    Locatie:
    tussen Tiel & Nijmegen, tussen Maas & Waal
    Laatst bewerkt: 17 mrt 2019
  19. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    3.743
    Locatie:
    Haarlem
    Citaat van Rick:

    8. PROFIEL. Niet voor niets hier met een hoofdletter geschreven. Het profiel van de staartvlakken is van groter belang voor een fijn vliegbeeld dan menigeen denkt. Een plank werkt inderdaad, maar is niet ideaal. Er zijn heel goede specifieke staartprofielen gemaakt die zijn geoptimaliseerd om goed te werken bij wat kleinere koorden (en daardoor lagere Reynolds getallen), maar vooral op een beter stuurgedrag dan van een simpele vlakke plaat.

    Ik moet eerlijk bekennen dat ik het profiel van mijn stabilo inderdaad 'op het oog' heb geschuurd, de dikte heb ik afgeschaald van de schets
    Bij het origineel is het profiel opgebouwd uit gelaste pijpjes
    Ik wilde wel graag de scherpe randen imiteren met de bouw
    prof.JPG prof1.JPG

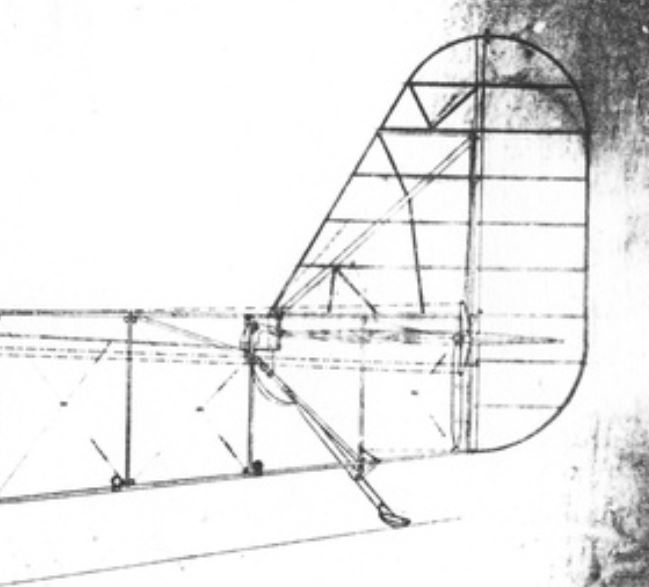

    Deze schets lijkt weer dikker
    Hier lijkt het weer veel dunner/scherper


    Wel een leuk puntje trouwens, geeft je weer te denken
    Hoop dat hij er straks evengoed mee vliegt

    Groeten, Ralf

    Bart83 vindt dit leuk.
  20. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    3.743
    Locatie:
    Haarlem

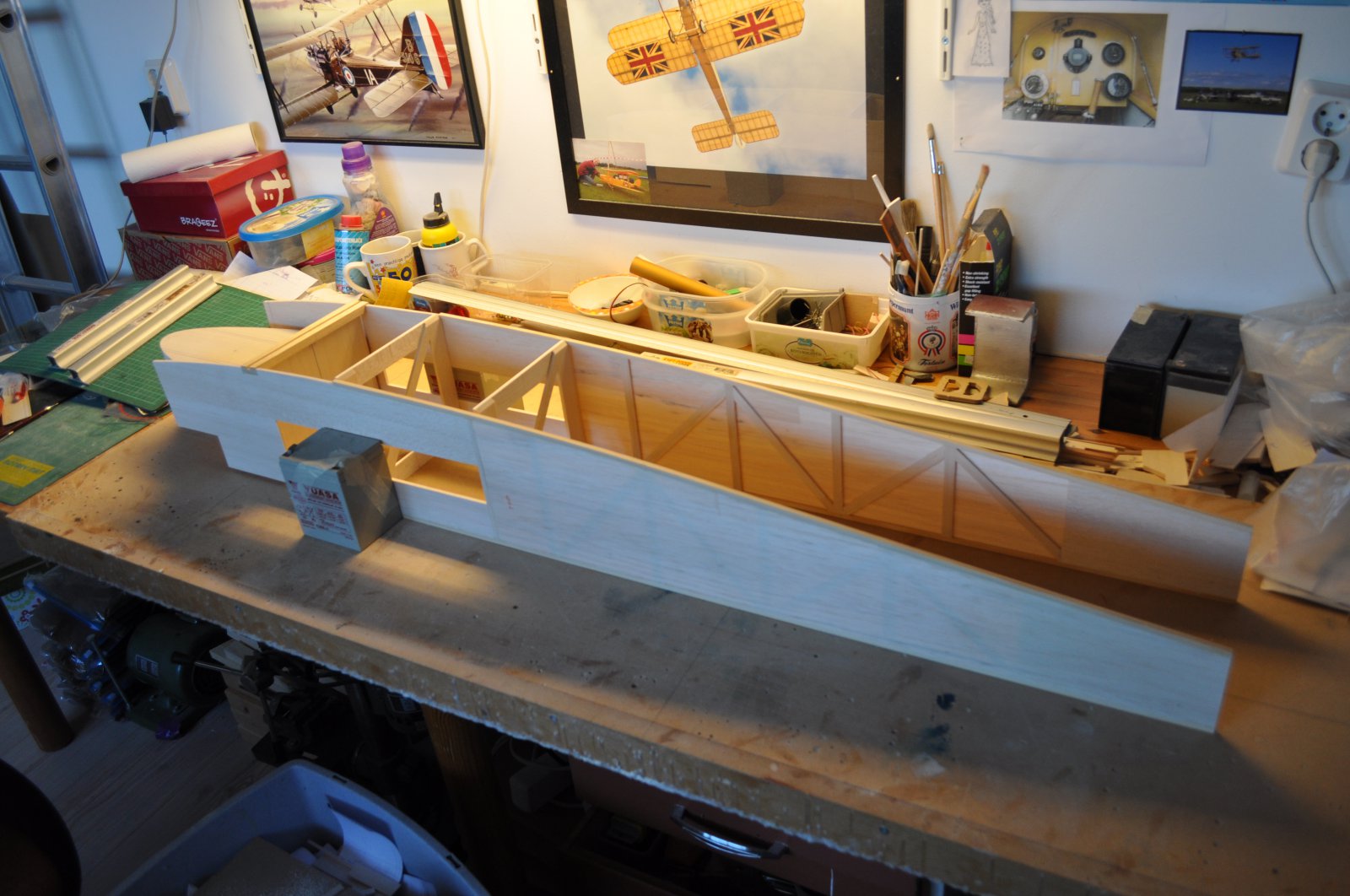

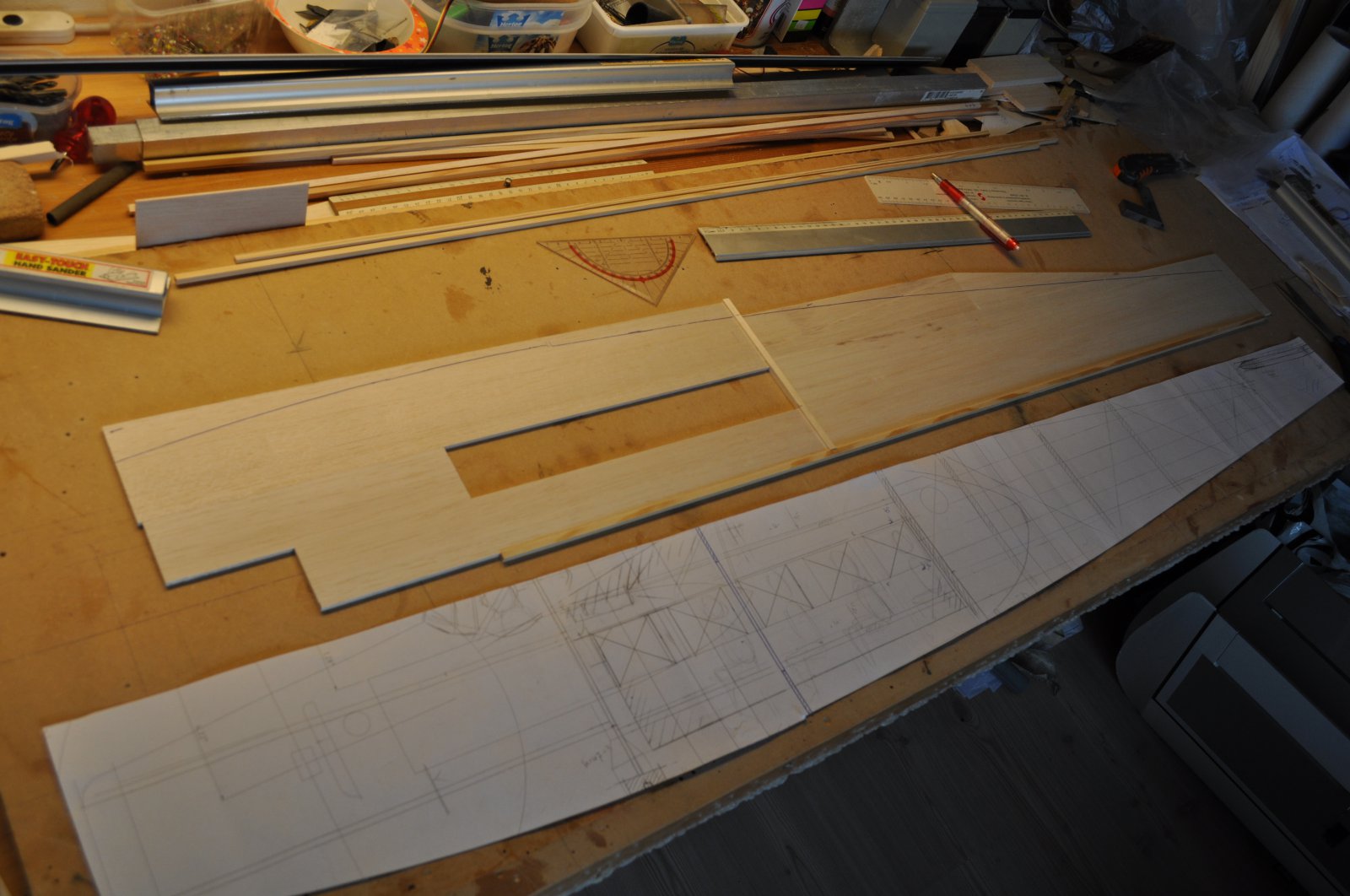

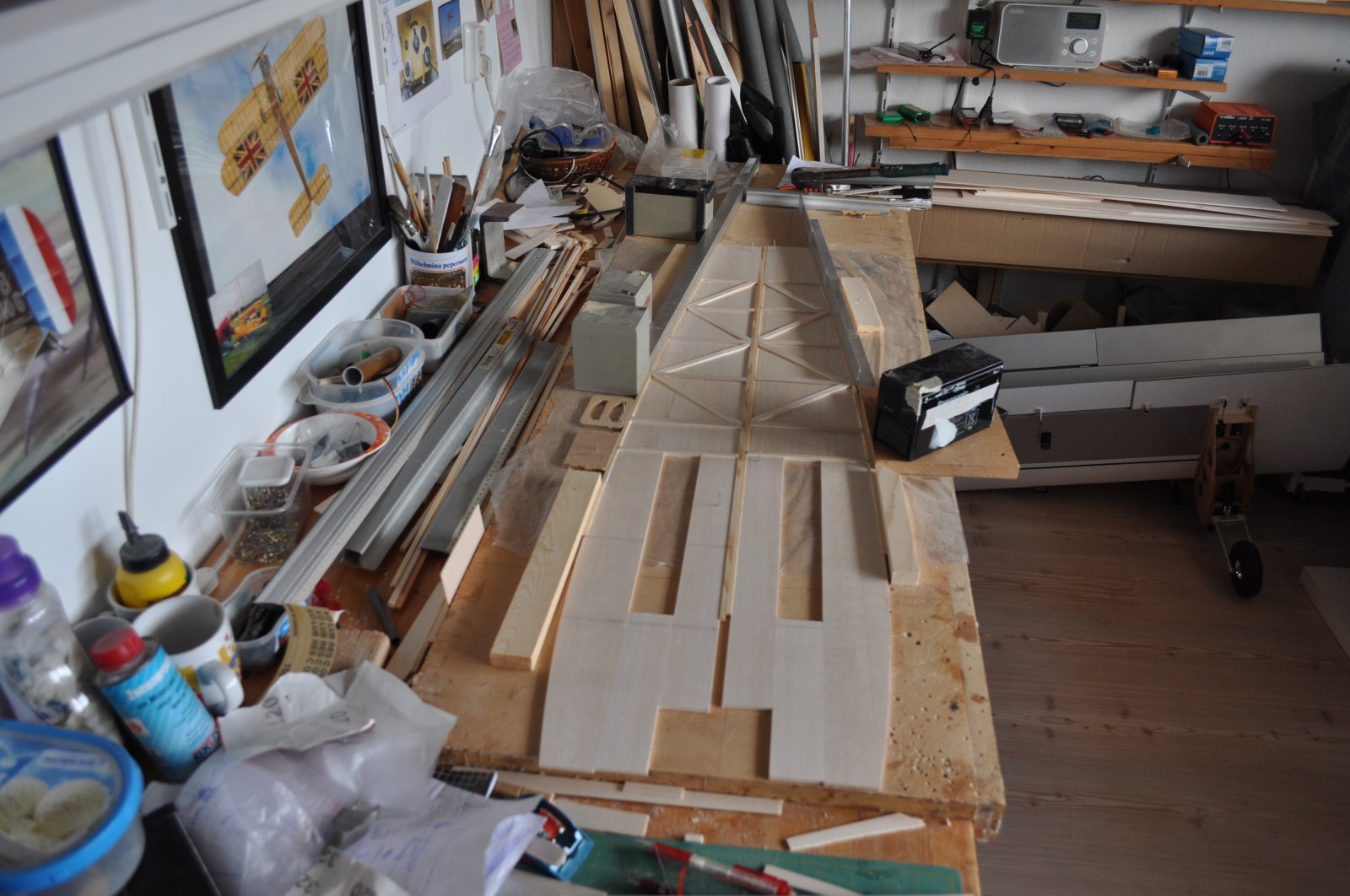

    Omdat de romp stringers heeft heb ik de rompzijkanten uit planken gemaakt.
    De stringers zijn hier straks makkelijk op te lijmen, hebben iets meer 'body' en zullen minder snel 'knakken' mocht je de romp per ongeluk tijdens het vervoer inknijpen..
    De grote uitsparing voor het raam haalt heel wat sterkte weg dus heb ik aan de voorzijde voor ik 4mm balsa gekozen, achter (heel licht) 2mm balsa met stroken 3mm.


    De randlijsten zijn 5x5 vuren

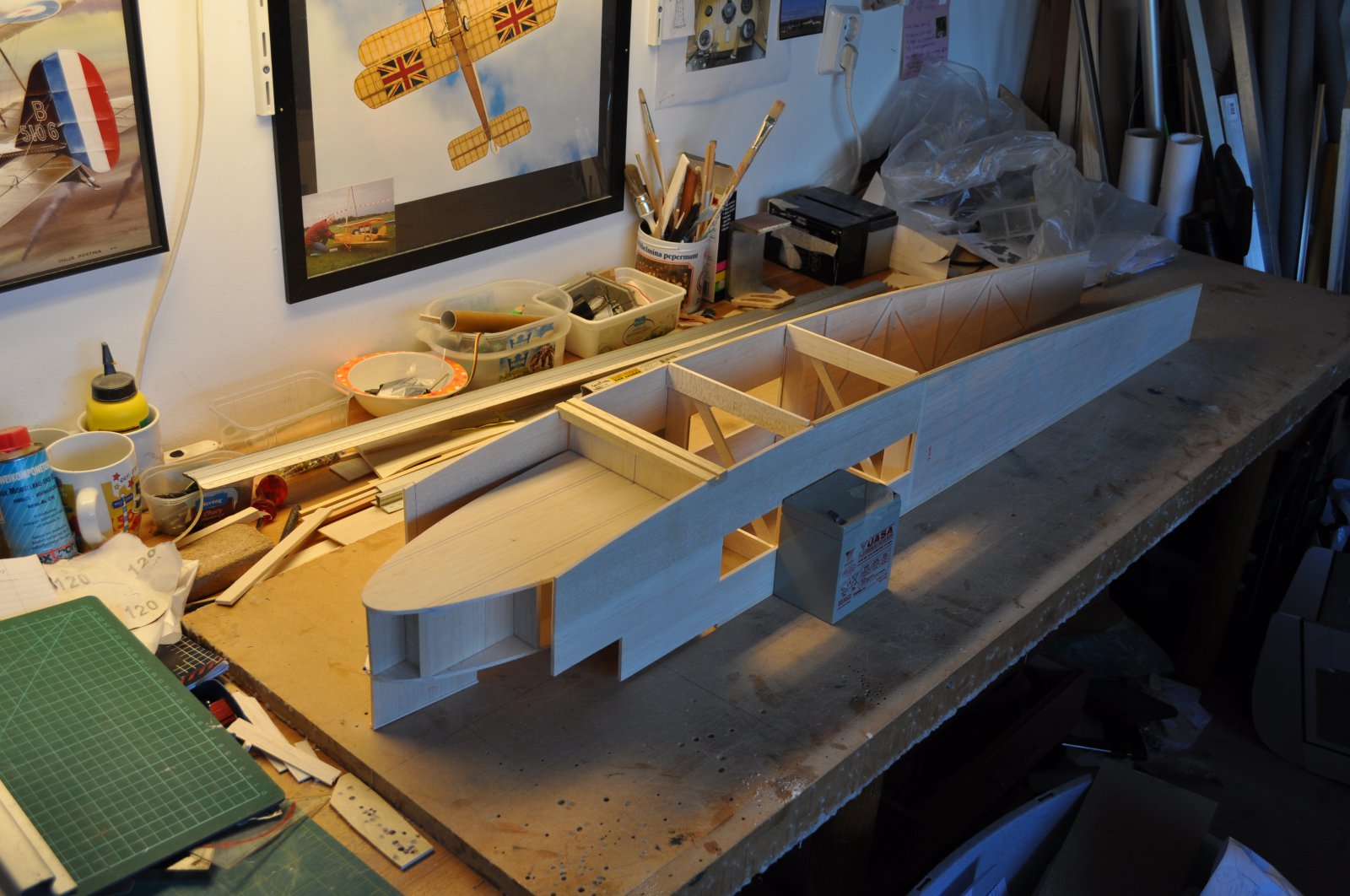

    En de boel even los in elkaar gestoken om weer even te kijken hoe het gaat worden ;)


    Breed rompje hoor o_O


    Ben dit weekend verder opgeschoten dan dat ik had gehoopt :banana:

    Groeten, Ralf
