Bouwverslag Fokker FVIII

Discussie in 'Vliegende schaalmodellen' gestart door strutter, 9 mrt 2019.

  1. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.196
    Locatie:
    Haarlem

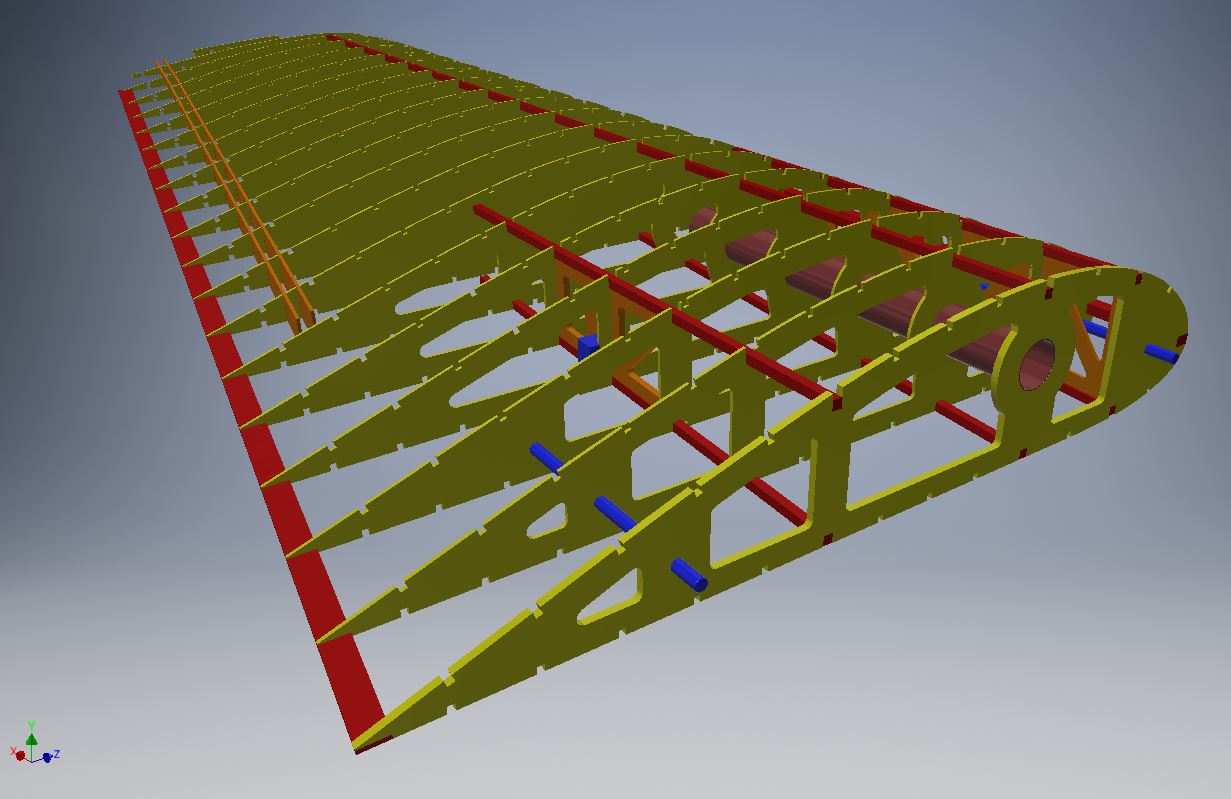

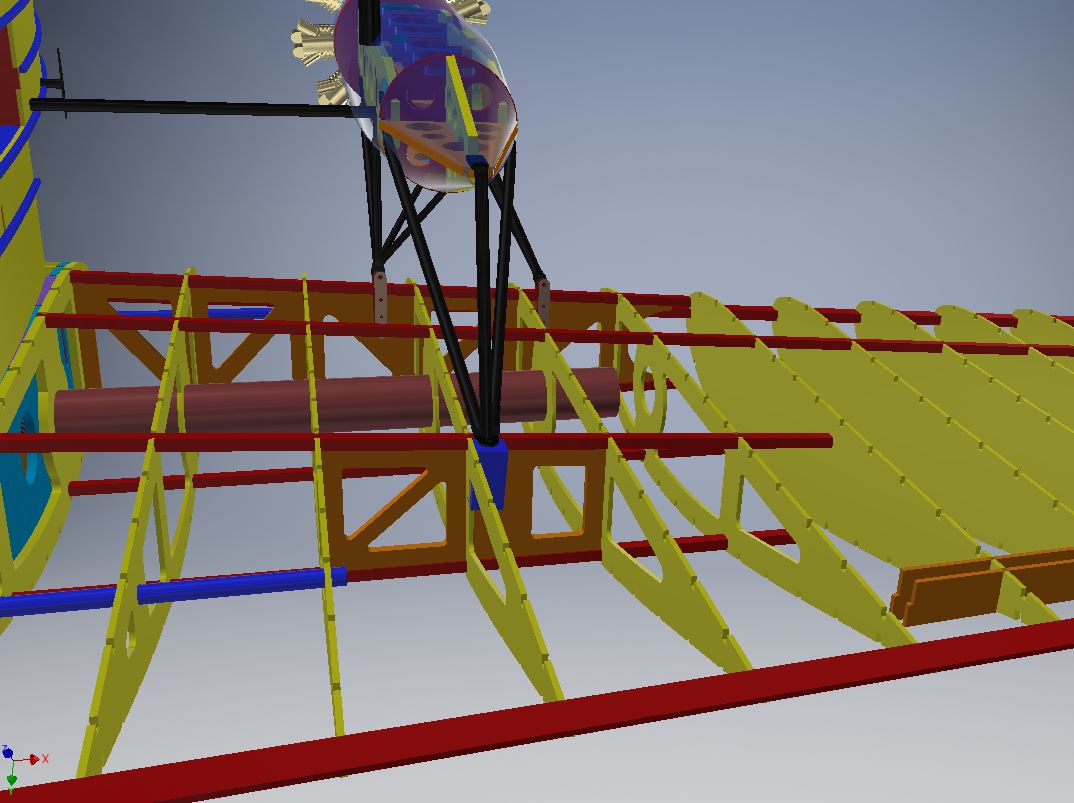

    Volop bezig met het uitwerken van de vleugel
    Hier even de tussenstand tot nu toe.
    Er moeten nog een hoop details verwerkt (webbings, uitsparingen) worden dus we gaan stug door :yes:






    Groeten, Ralf

    Berto, Peter Houweling, RTrider en 4 anderen vinden dit leuk.
  2. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.745
    Locatie:
    Oostvoorne
    Prachtig mooi tekenwerk! je hebt de gang er lekker in zo.

    Mvg,

    Bart

    strutter vindt dit leuk.
  3. Henri Kaper

    Henri Kaper verslagschrijvers

    Lid geworden:
    25 nov 2006
    Berichten:
    2.963
    Locatie:
    Den Haag
    ... alleen die kleurencombinatie! :eek: :D

    strutter vindt dit leuk.
  4. MicropropSport

    MicropropSport Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    17 aug 2004
    Berichten:
    9.741
    Locatie:
    Odoorn, Drenthe
    Daar wordt je wel even stil van! Top!

    strutter vindt dit leuk.
  5. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.196
    Locatie:
    Haarlem

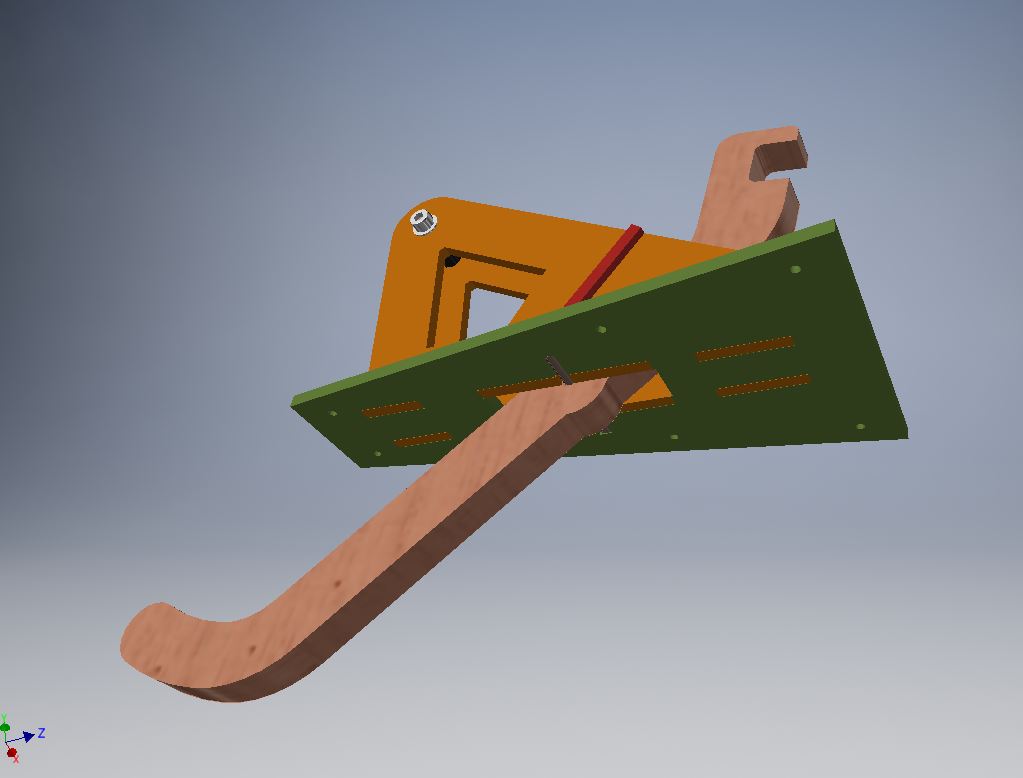

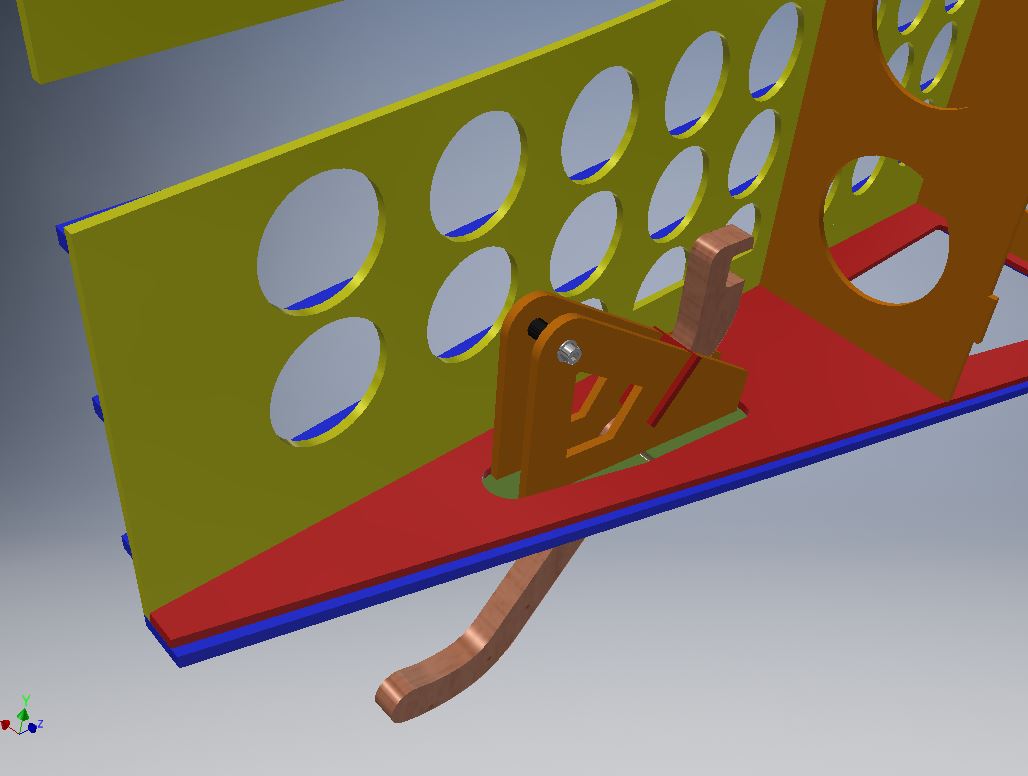

    Ik heb een uitneembaar steuntje gemaakt voor de verende tailskid
    Dit kan handig zijn als je de spanning op de bunjee moet aanpassen zonder gepiel in de romp
    Een bunjee koordje gaat om het boutje trekt de skid tegen de rode aanslag

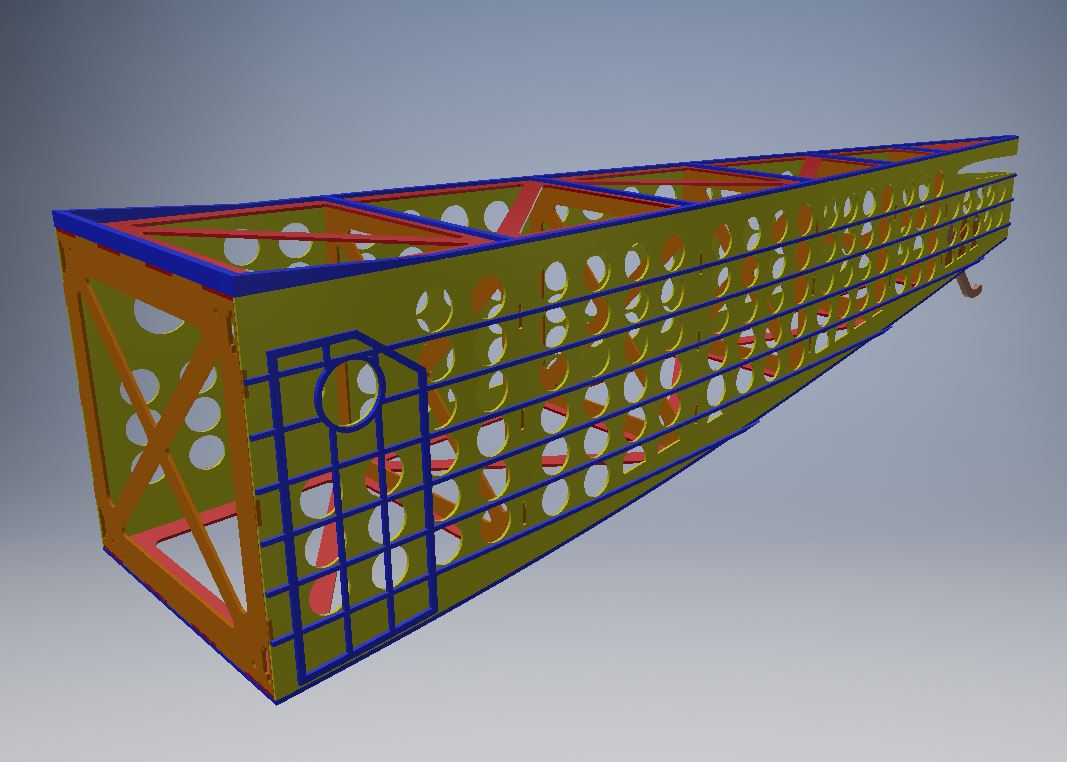

    In de romp
    Het 3mm verenstalen asje wordt nog geschroefd tussen plaatjes/blokjes


    Verder zijn er 'wat' gaatjes in de romp geschoten om het gewicht achterin te minimaliseren
    De verdeling is zo gekozen dat de latjes volledige 'backup' hebben
    Aan de binnenzijde kunnen er nog diagonalen gelijmd worden

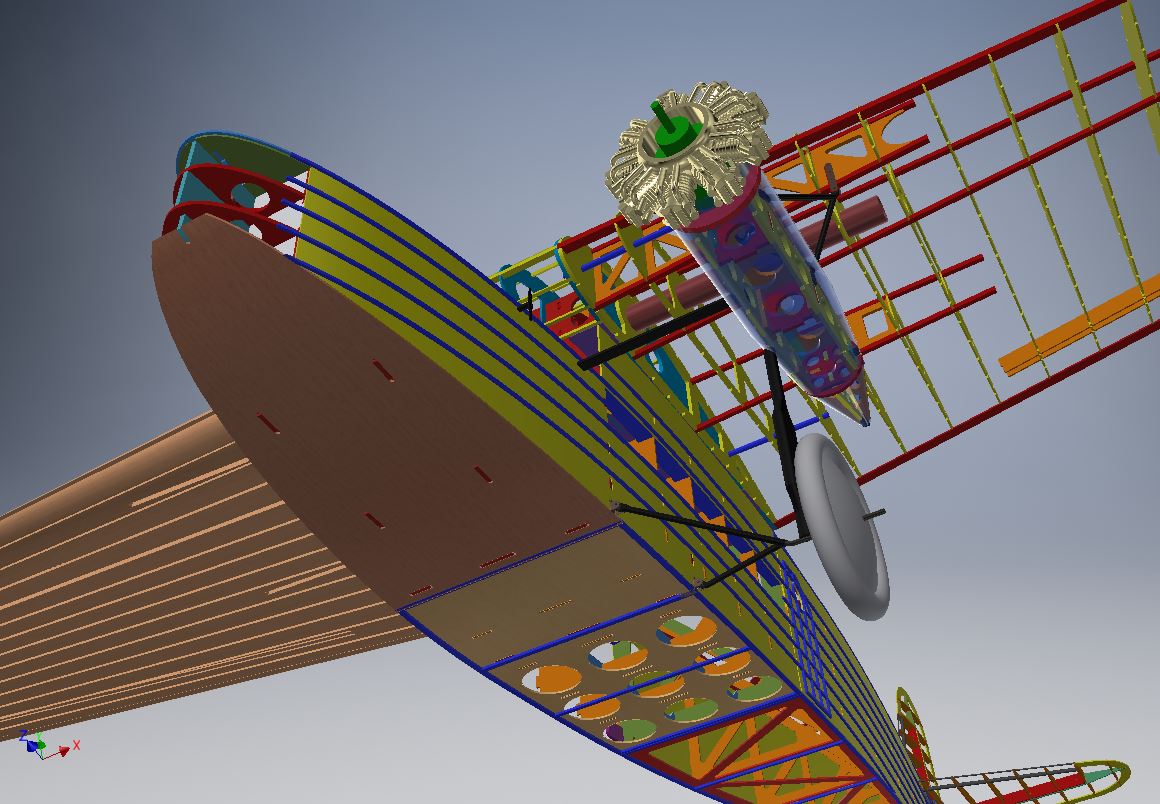

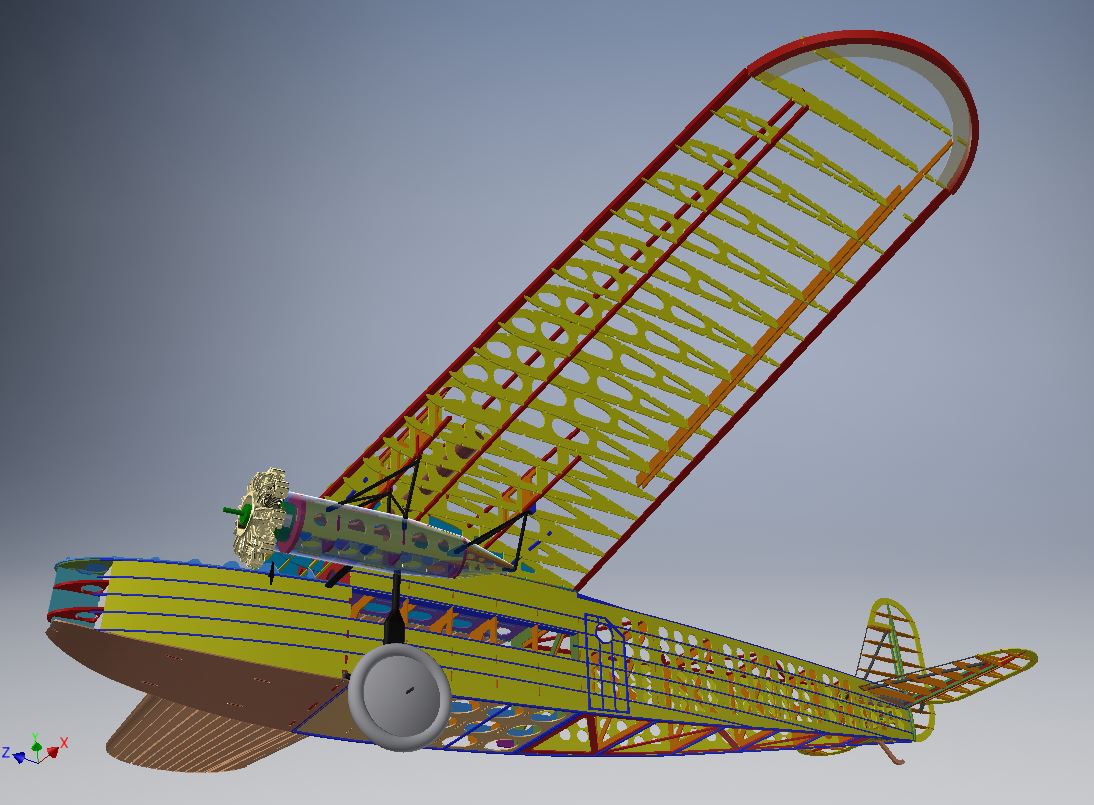

    En nog weer even een overzichtje, het gaat de goede richting op


    Groeten, Ralf

    Hans V, Bart83, E.hof en 6 anderen vinden dit leuk.
  6. Peter Houweling

    Peter Houweling

    Lid geworden:
    21 sep 2014
    Berichten:
    1.004
    Locatie:
    Haarlem
    Wordt straks (als je begint met bouwen, vast wel) weer een museumstuk :worship:

    strutter vindt dit leuk.
  7. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    10.232
    Locatie:
    groningen
    Heb je daar zelf invloed op, of kiest het programma die voor je?


    jan.

  8. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.196
    Locatie:
    Haarlem
    Die kleurtjes geef ik er zelf aan Jan, door dit contrast kan ik goed zien of de verbindingen goed in elkaar steken

  9. MicropropSport

    MicropropSport Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    17 aug 2004
    Berichten:
    9.741
    Locatie:
    Odoorn, Drenthe
    Heette dat niet een slof? In de staart? Ook al weer schitterend ingepland...
    Mooi imbusje getekend! RVS? :worship:
    Lees met genoegen al je vorderingen! Top!
    Gr Bas

    Laatst bewerkt: 7 nov 2020
    strutter vindt dit leuk.
  10. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.196
    Locatie:
    Haarlem
    Een staartslof idd Bas :thumbsup:
    DIN912 boutje komt uit de Inventor bib :D

    Laatst bewerkt: 7 nov 2020
    MicropropSport vindt dit leuk.
  11. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.745
    Locatie:
    Oostvoorne
    Die kleuren zijn erg handig tijdens het ontwerpen. Zo kun je snel zien of alles mooi in elkaar past.
    Maar het is natuurlijk wel zo leuk om de delen uiteindelijk even de juiste houtkleur te geven :)

    Prachtig tekenwerk weer, leuk om te volgen.

    Mvg,

    Bart

    serge pot en strutter vinden dit leuk.
  12. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.196
    Locatie:
    Haarlem

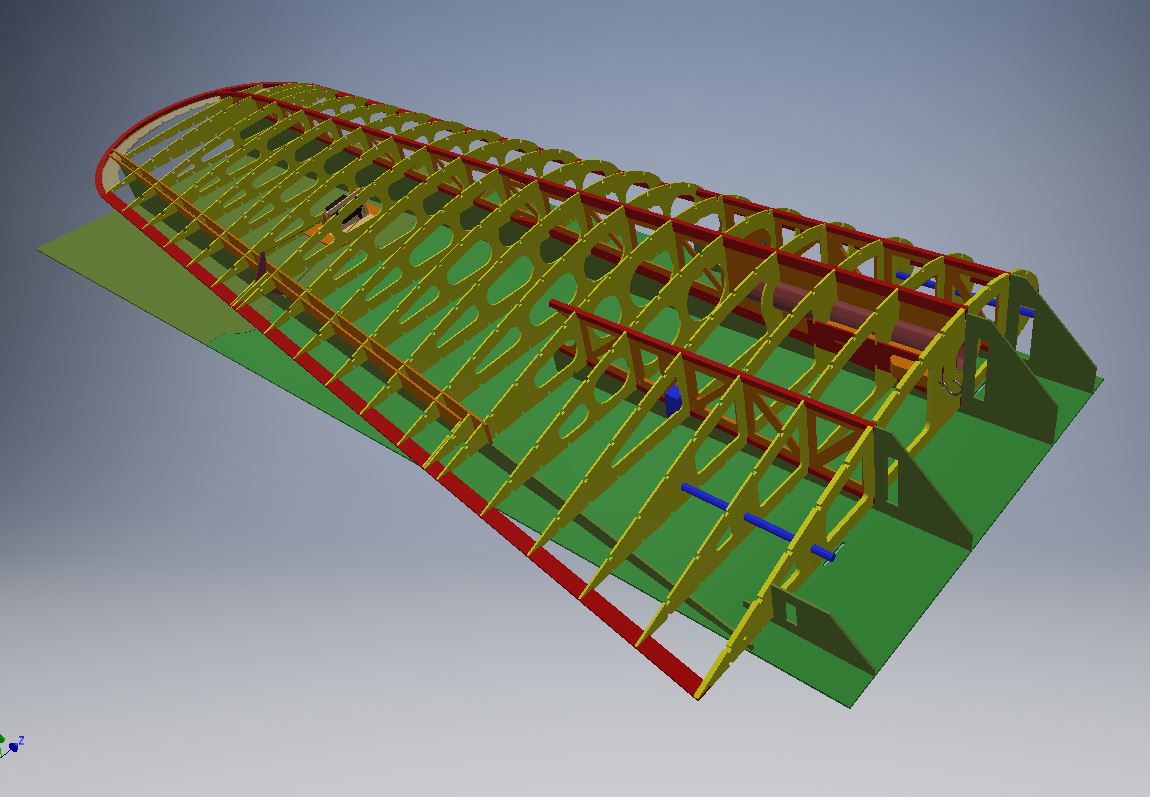

    Het tekenwerk voor de vleugel is gereed :yes:

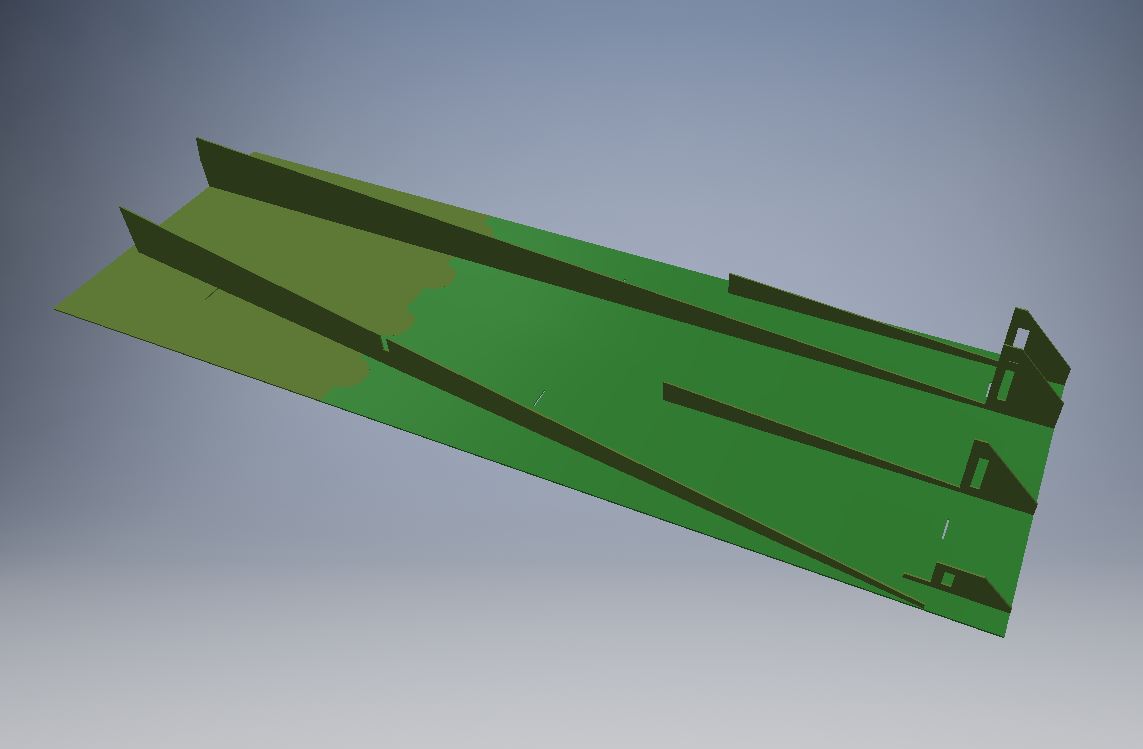

    Met een mal om het bouwen eenvoudig te maken

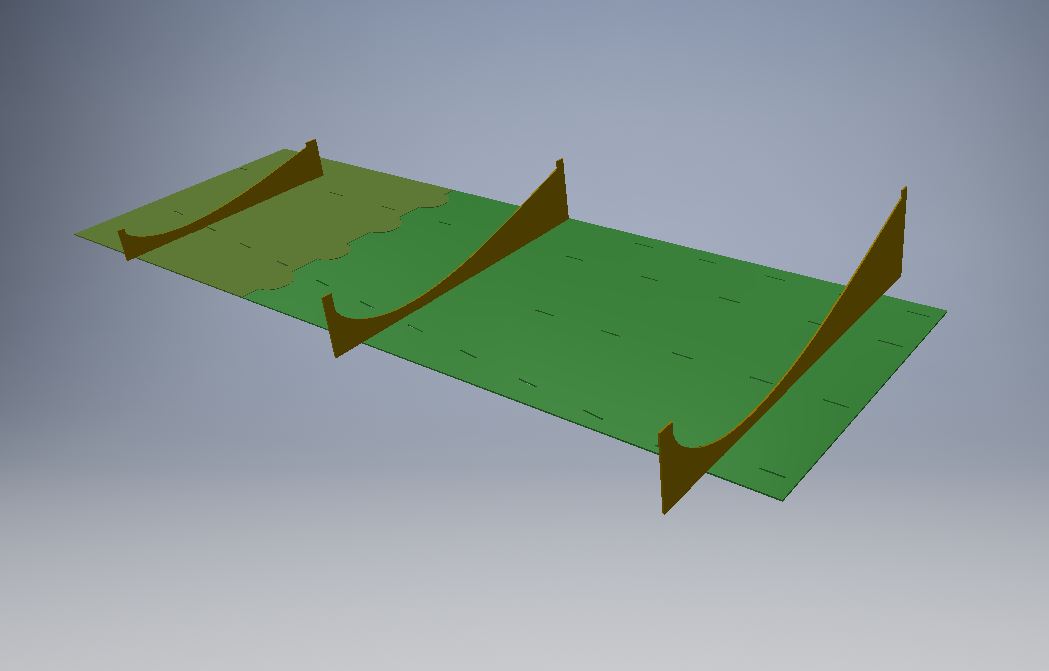

    En voor de ommezijde

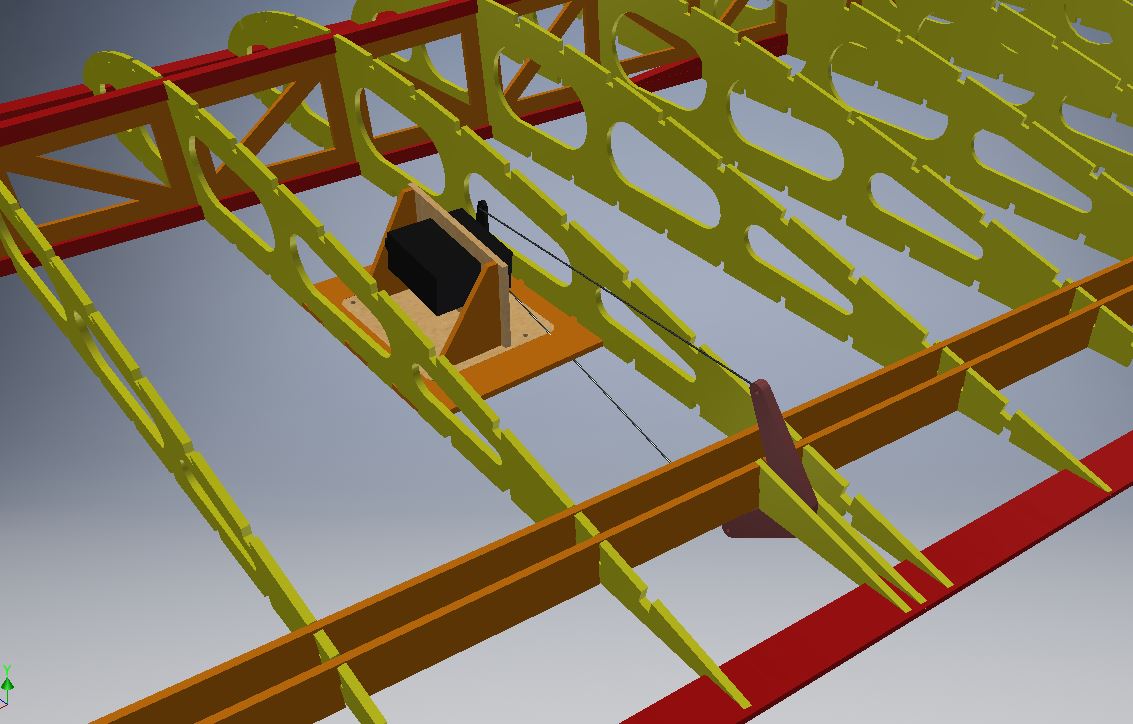

    Aileron servo bevestiging met kabels gelijk het origineel.
    Zo uitgewerkt dat de kabels exact evenlang zijn en in dezelfde hoek staan

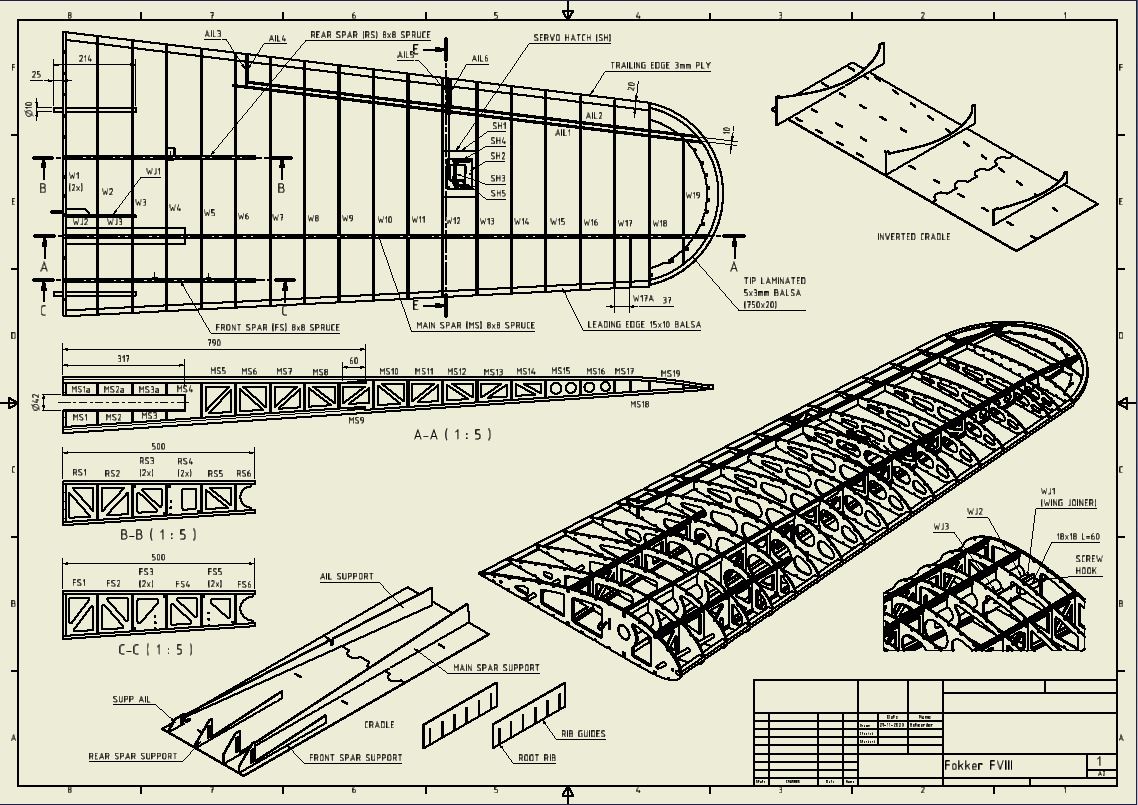

    En de samenstellingstekening met nummering


    Verder heb ik fantastisch nieuws van Ray Struik (Dutch RC Kits) gehad :yes:

    http://www.dutchrckits.com/under-development/fokker-f-viii/
    Hij wil de Fokker FVIII in zijn collectie kits opnemen :banana:
    Ik ben trots dat de FVIII tussen de prachtige Fokker FII en DVII (en de andere juweeltjes) mag komen :beer:

    Groeten, Ralf

    E.hof, Sikorsky, Bart83 en 5 anderen vinden dit leuk.
  13. Peter Houweling

    Peter Houweling

    Lid geworden:
    21 sep 2014
    Berichten:
    1.004
    Locatie:
    Haarlem
    Kan mij heel goed voorstellen dat je hier trots op bent! Zijn je eigen verdiensten Ralf :wave

  14. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.196
    Locatie:
    Haarlem
    Thanks Peter! Het heeft me ook wel een paar minuutjes gekost :rolleyes:

  15. skycat

    skycat

    Lid geworden:
    5 sep 2006
    Berichten:
    684
    Locatie:
    Arnhem (NL)
    Ben al druk aan het laser klaar maken. komende dagen maar eens wat snijden dan kan je bouwen Ralf.:banana:

  16. MicropropSport

    MicropropSport Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    17 aug 2004
    Berichten:
    9.741
    Locatie:
    Odoorn, Drenthe
    Mooie 'bouwplaat' zeg! Vers uit de Fokkerfabriek :worship:
    Qua 'bakermat' zit zeker snor!

    strutter vindt dit leuk.
  17. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.745
    Locatie:
    Oostvoorne
    Prachtig werk! Zeker de bouw is een waardevolle toevoeging aan het ontwerp.

    Mvg,

    Bart

    strutter vindt dit leuk.
  18. femmo

    femmo

    Lid geworden:
    23 aug 2007
    Berichten:
    2.414
    Locatie:
    nuenen
    solidworks toch? "Interference detection" is je vriend!

  19. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.196
    Locatie:
    Haarlem
    Inventor heeft een dergelijk commando ook maar ik gebruik het liever niet bij deze klus, er zijn teveel contactvlakjes dat je er horendol van zou worden o_O:rolleyes:

  20. femmo

    femmo

    Lid geworden:
    23 aug 2007
    Berichten:
    2.414
    Locatie:
    nuenen
    ook herkenbaar

    strutter vindt dit leuk.
