    Weer wat vorderingen met het tekenwerk :yes:

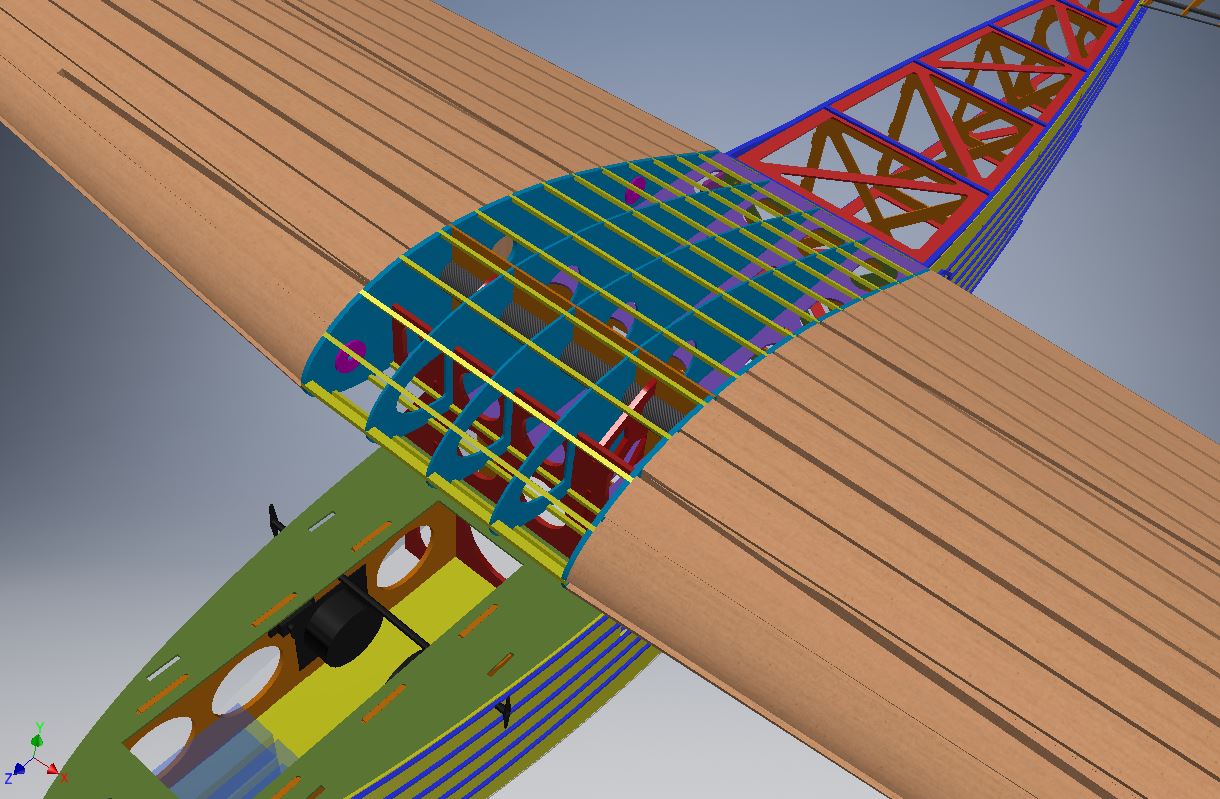

    Base part van de vleugel, hieruit worden straks de ribben gegenereerd
    Vooral de vorm van de tip heeft me vele uren gekost (en dan is ie nog steeds niet helemaal zoals ik hem wil :stout:)

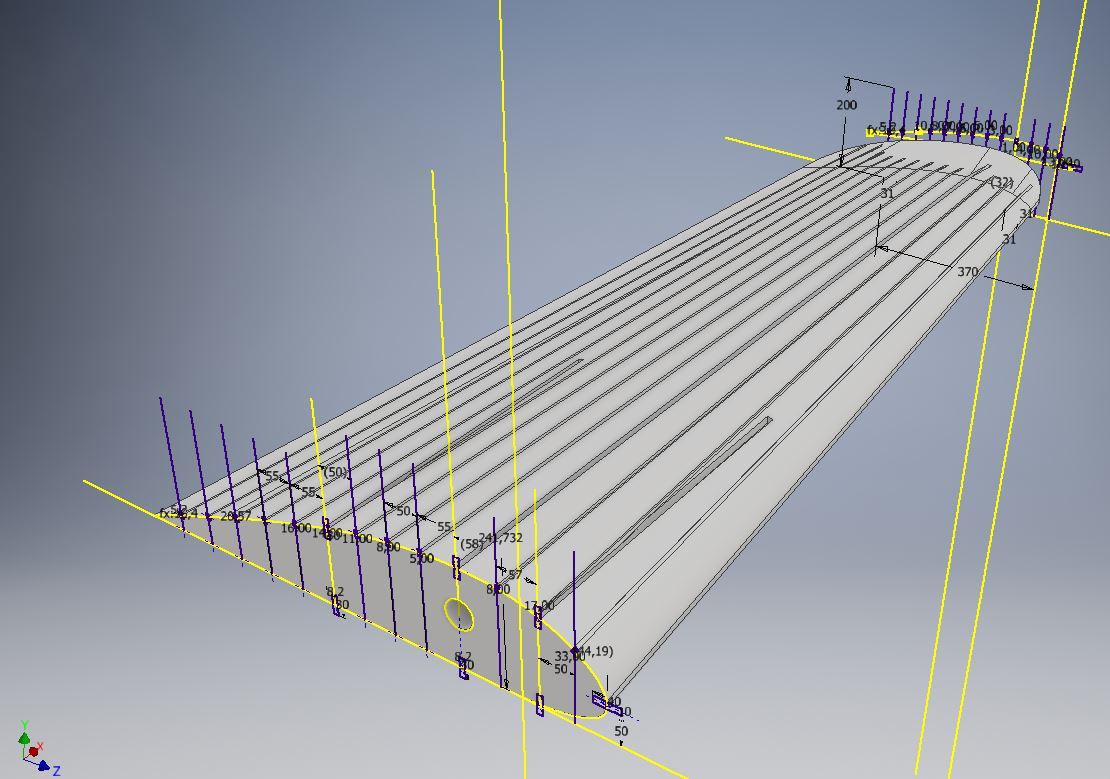

    Hier bezig met het uitzetten van de liggertjes voor de beplanking


    Stabilo


    Vleugelmiddendeel wat verder uitgewerkt, wil er nog een luik in kwijt om de vleugelhelften te koppelen


    tabs nog wat verfijnd


    Projectje op zich ;)


    Groeten, Ralf

    Laatst bewerkt: 14 okt 2020
  6. Fuel Monkey

    Fuel Monkey

    Lid geworden:
    6 jun 2010
    Berichten:
    1.272
    Locatie:
    Hoofddorp
  7. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.177
    Locatie:
    Haarlem
    Hallo John, de inbouw is slank dus zou zeker passen
    De 1.20 20cc is hun grootste model, dat zou marginaal zijn voor deze afmeting kist vrees ik
    Verder wil je op een 2-motorige kist betrouwbare krachtbronnen, van de RCV is er erg weinig feedback te vinden over het gebruik in modellen
    In dat geval zou ik liever gaan voor b.v. Laser, OS of Saito

    Groeten, Ralf

  8. Berto

    Berto Forum veteraan

    Lid geworden:
    10 okt 2002
    Berichten:
    20.114
    Locatie:
    Zeewolde, RemoteJets.com
    Weet van de SP modellen dat die altijd lastig af te stellen waren en veel warmte problemen kenden.
    Heb er 1x 1 in een Corsair gezien maar die had alleen maar problemen met zo`n motor, zou dus ook niet mijn keuze zijn.

  9. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.177
    Locatie:
    Haarlem
    Voor de wielen voor deze kist kom ik uit op een diameter van 225 mm met breedte 34mm
    De Toni Clark Pup wielen zijn 225mm :yes:, weet iemand misschien hoe breed deze zijn? (ze lijken me smaller)

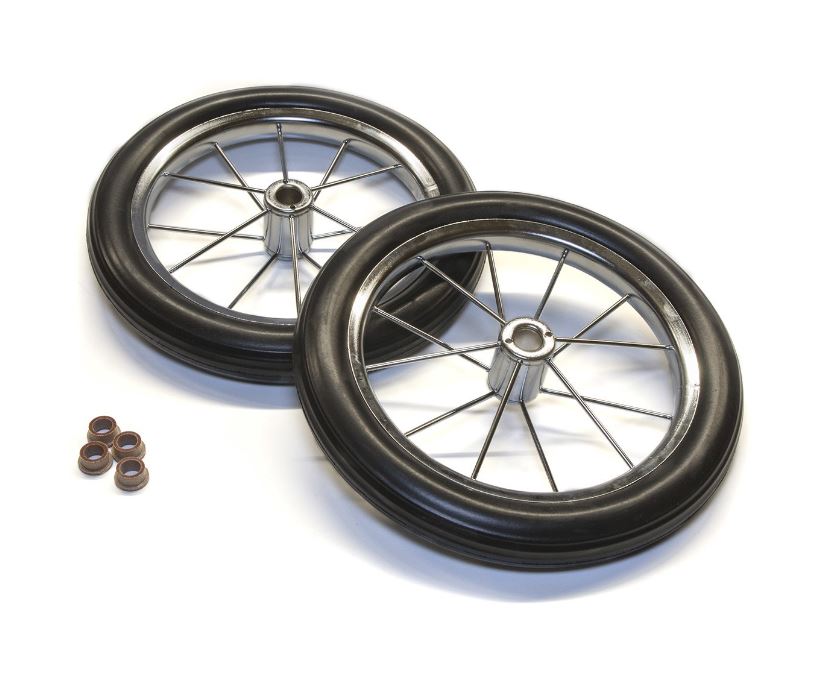

    TC pup wheels.JPG

    Een dergelijke maat wielen ben ik verder nog niet tegengekomen (ca. 9"), weet iemand andere?

    Groeten, Ralf

    Laatst bewerkt: 17 okt 2020 om 22:19
  10. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.177
    Locatie:
    Haarlem

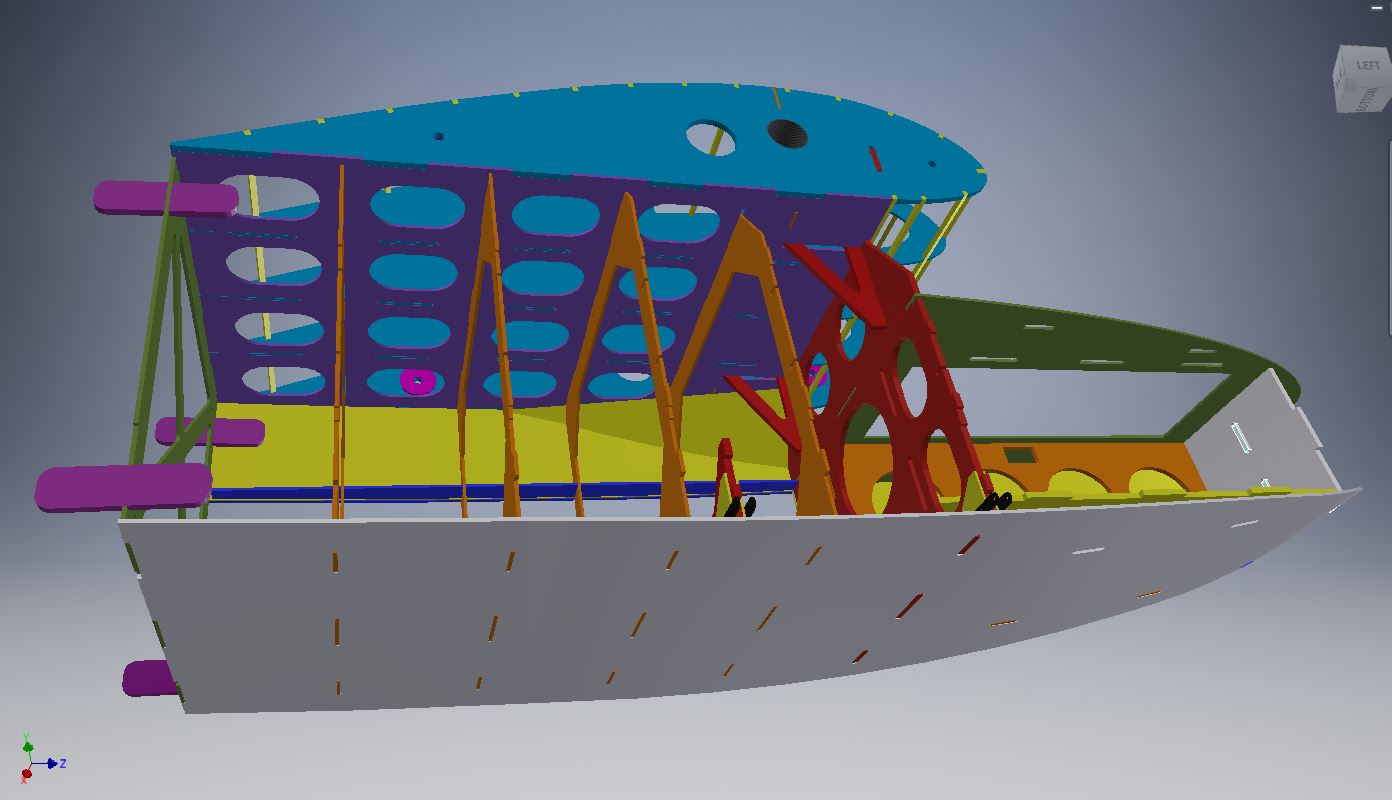

    Verder met tekenen
    Staartsectie weer wat verder uitgewerkt

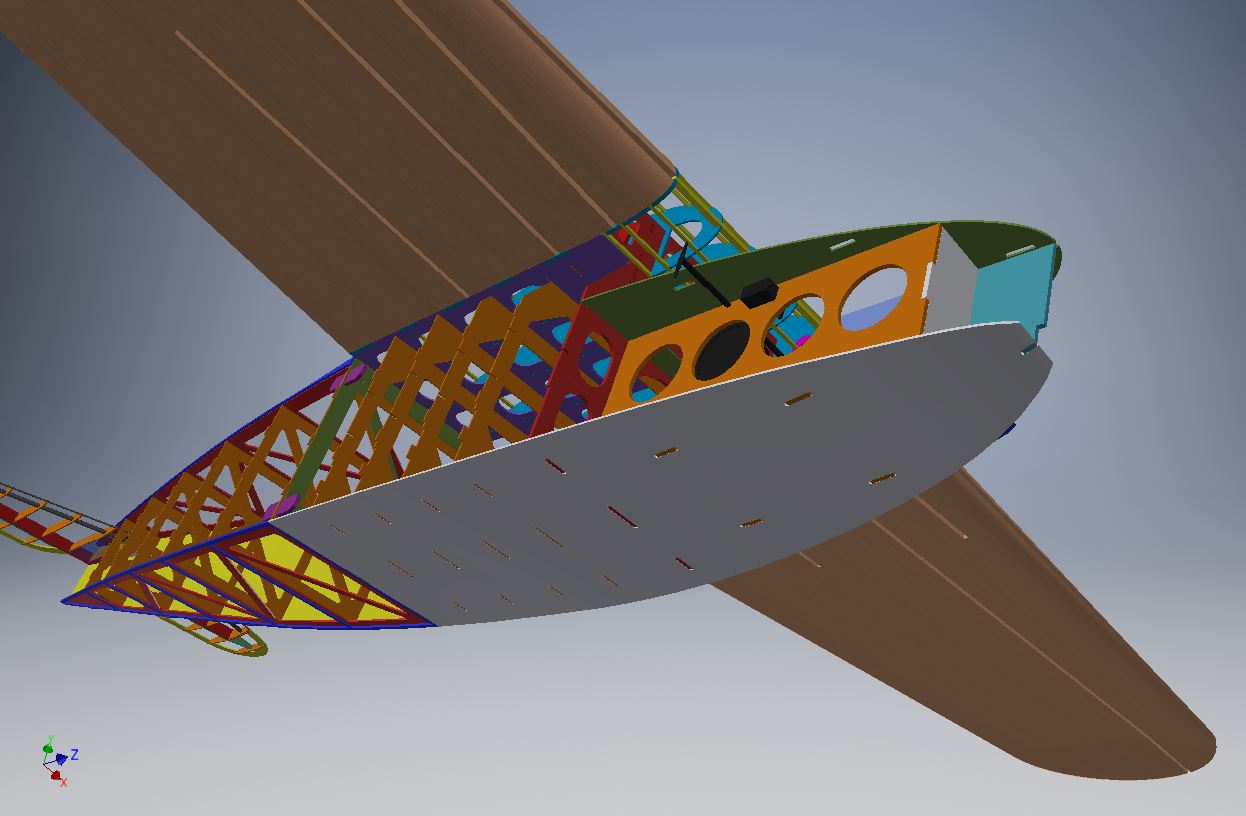

    Voorste deel romp

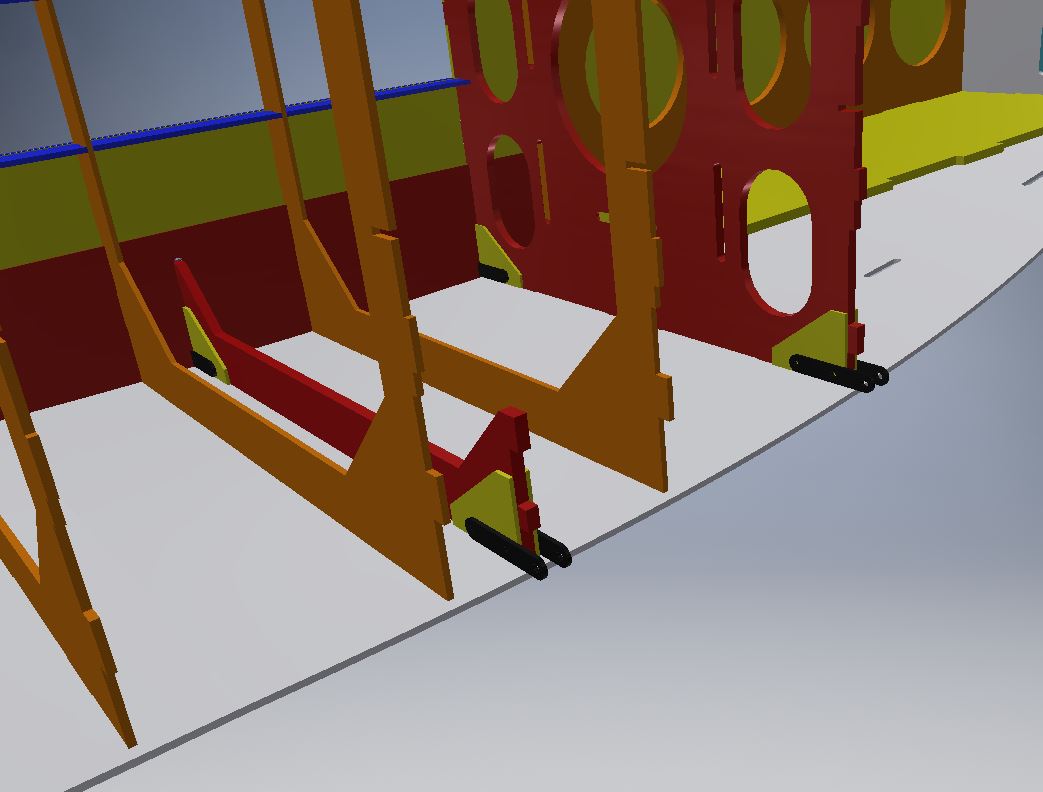

    Aanhechtingspunten voor het landingsgestel

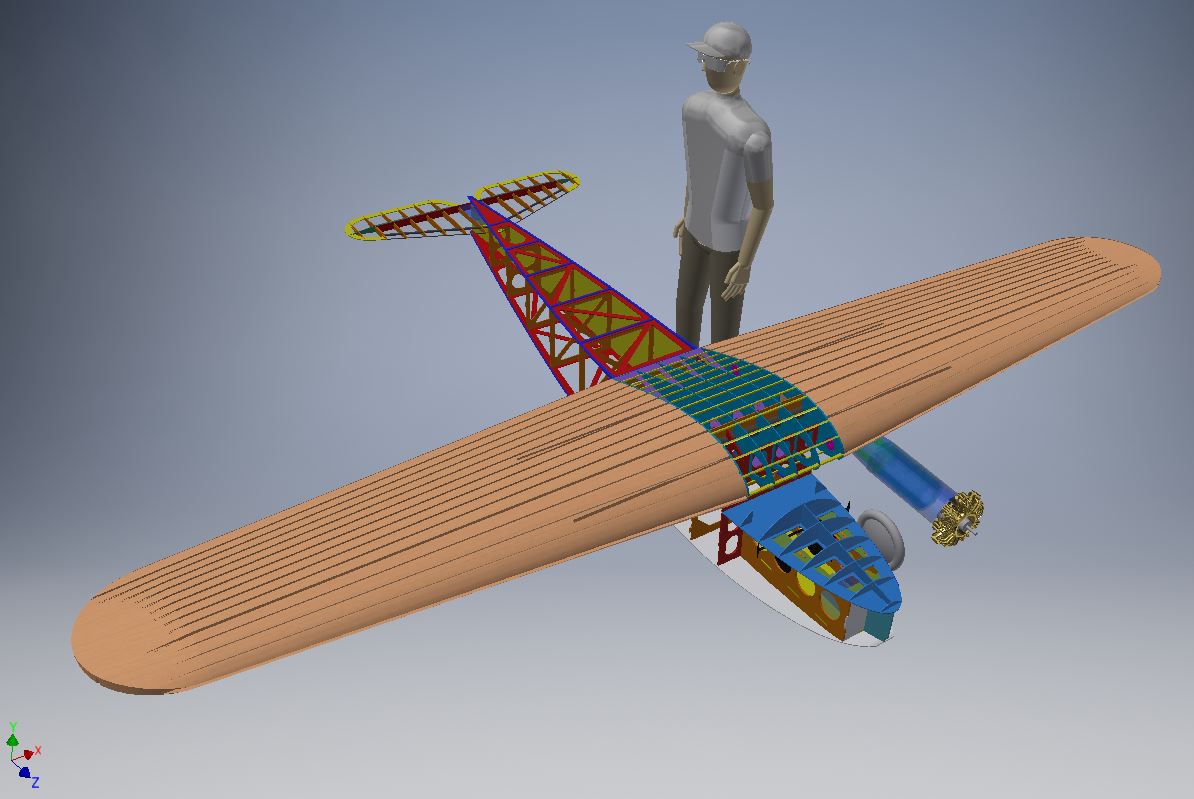

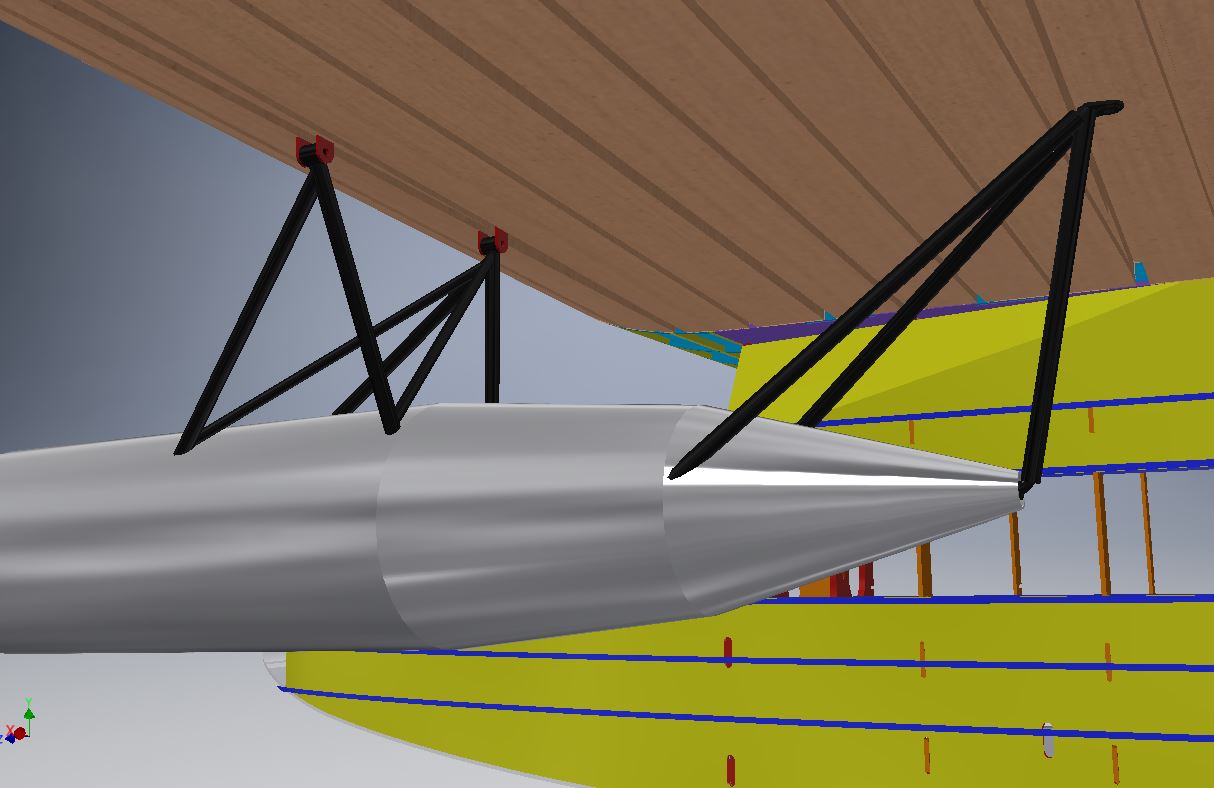

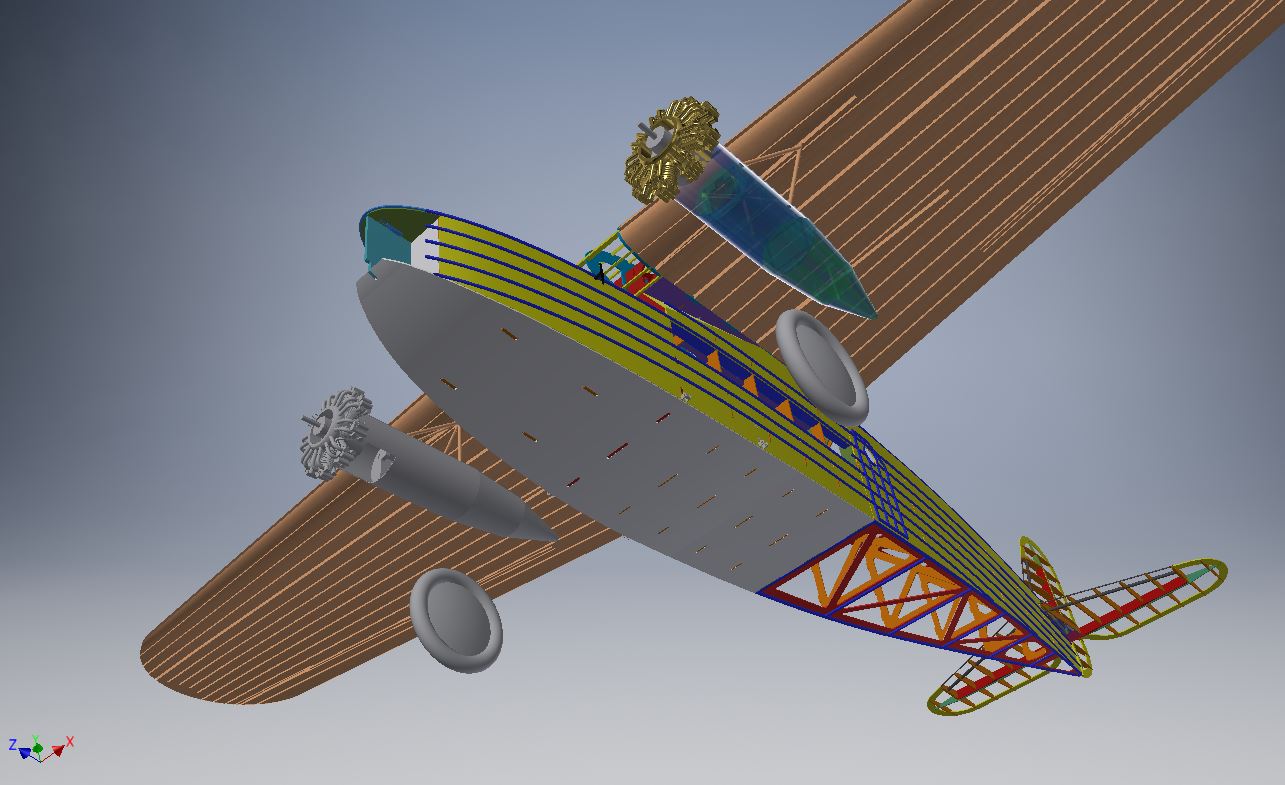

    nu bezig met de struts, hier nog een overzicht



    Voor zover weer even

    Groeten, Ralf

    Bart83, Berto en AER vinden dit leuk.
  11. Frank Hartog

    Frank Hartog

    Lid geworden:
    25 sep 2006
    Berichten:
    1.187
    Locatie:
    Westervoort
    Weer flink wat denkwerk verzet Ralf! (vinden we leuk :hammer:)
    Op deze manier gaat de vleugel ook een juweeltje worden!

    gr. Frank

  12. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.177
    Locatie:
    Haarlem
    Exact zoals je zegt Frank, het uitdenken en omzetten naar iets wat praktisch maakbaar is, dat is de uitdaging :yes:

    Groeten, Ralf

  13. hannesie

    hannesie

    Lid geworden:
    18 okt 2005
    Berichten:
    2.114
    Locatie:
    rotterdam
    Ralf,ik heb denk ik wat je zoekt!
    De wielen hier op de foto hebben wat de velg betreft een diameter van 175mm en als er een bandje omheen zit dan zouden deze de 225mm moeten gaan halen.
    De wielen met het bandje erom heen meten 215mm dus ik denk dat als jezelf de wielbandjes maakt dan moet dat goed komen.
    De breedte van de bandjes die om de velgjes zitten zijn 25mm breedt (eigen maaksel van water afvoerslang van de wasmachine met krimpkous er om heen)dus als je de bandjes zelf maakt van vloeibare latex(zoals Bert van Eyk die z'n bandjes zelf heeft gegoten voor z'n Fly baby dubbeldekker)zou je een heel mooi resultaat kunnen bereiken!

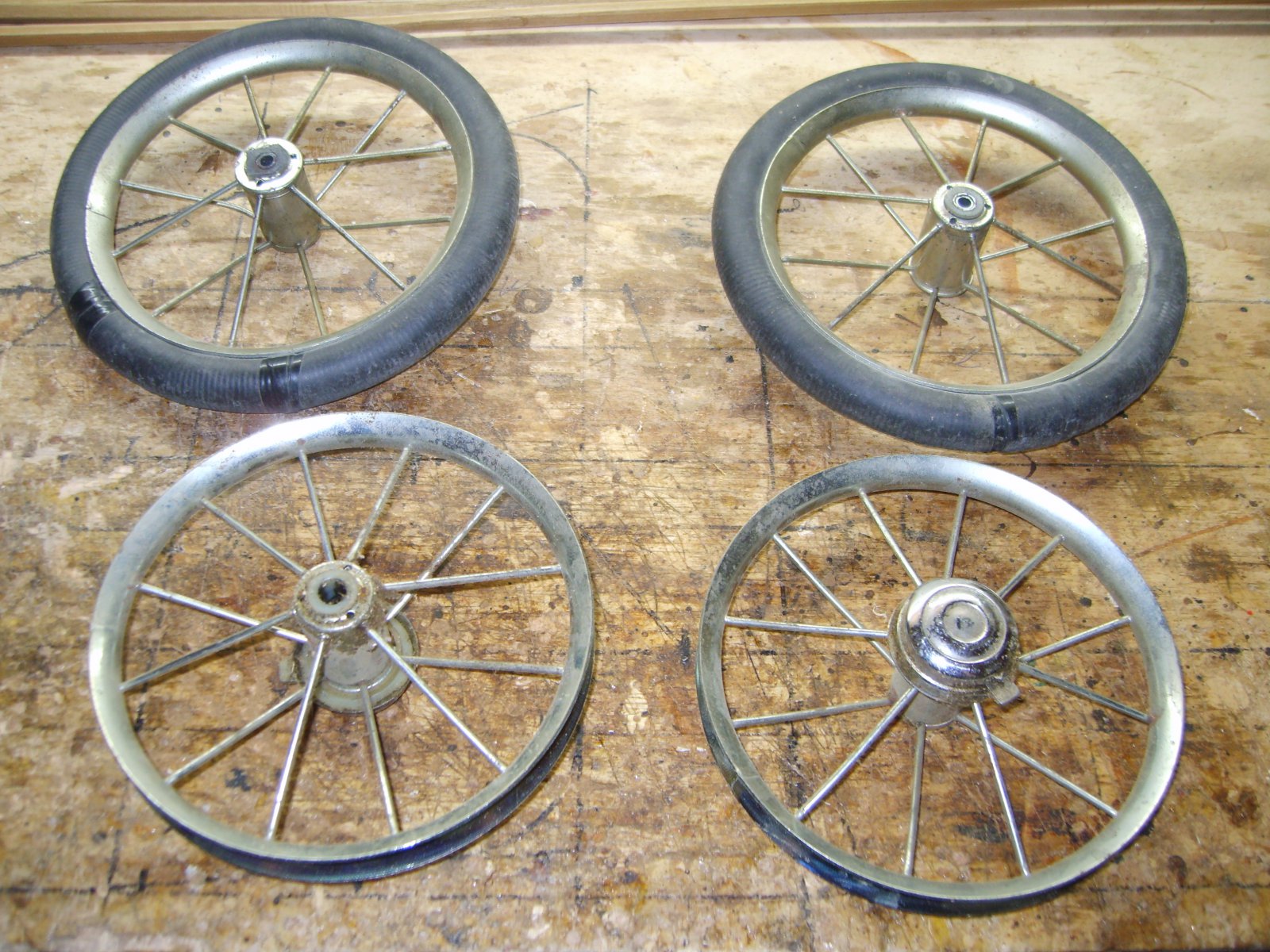

    wielen voor vliegtuig.JPG

    Dit zijn n.m.l gewoon ouderwetse kinderwagen wieltjes.
    Als je interesse erin hebt mag je ze wat mij betreft hebben.
    De as diameter is 10mm.
    Ze wegen wel 260gr zonder bandje erom heen.

    Mvgr Hans

    AER en serge pot vinden dit leuk.
  14. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.177
    Locatie:
    Haarlem
    Dank je wel voor je aanbod en meedenken Hans :thumbsup:
    Teus heeft voor mij de maat doorgegeven van de Toni Clark Pup wielen en deze komen mooi uit. 225x30mm.
    5 mm smaller dan gewenst maar daar hoeft dan verder geen band meer voor gemaakt te worden. Covers wel. Ze wegen 320 gram per stuk. De velg lijkt bijna hetzelfde als de jouwe.

    Groeten Ralf

    Bart83 vindt dit leuk.
  15. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.177
    Locatie:
    Haarlem
    Oke ik loop even wat vast en zou graag wat input van jullie gebruiken
    Ik wil de gondelbevestiging onder de vleugels zilversolderen met stalen pijpjes ø8x1mm


    Het idee was deze te splitsen in 2 prefab delen en deze daarna samen te voegen
    Deel 1 met de bevestigings ogen, op deze manier secuur te maken


    en het voorste stuk, koppen bij samenvoegen op maat rondvijlen

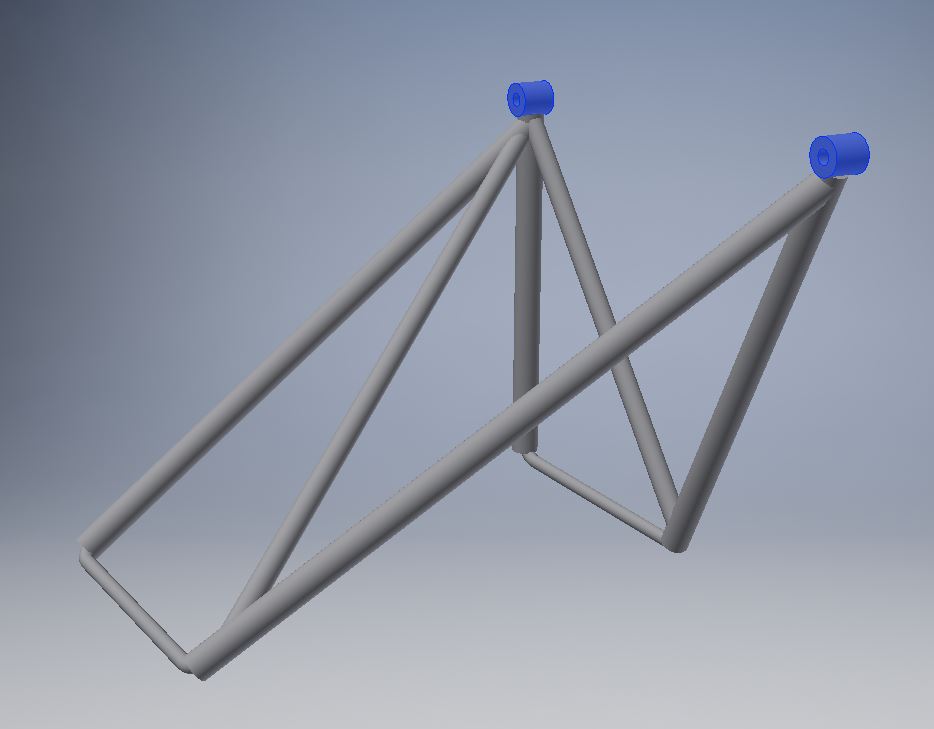

    Onderste is gebogen rond 4mm verenstaal, met stukjes messing pijp 4-6mm past dit in de stalen pijpjes

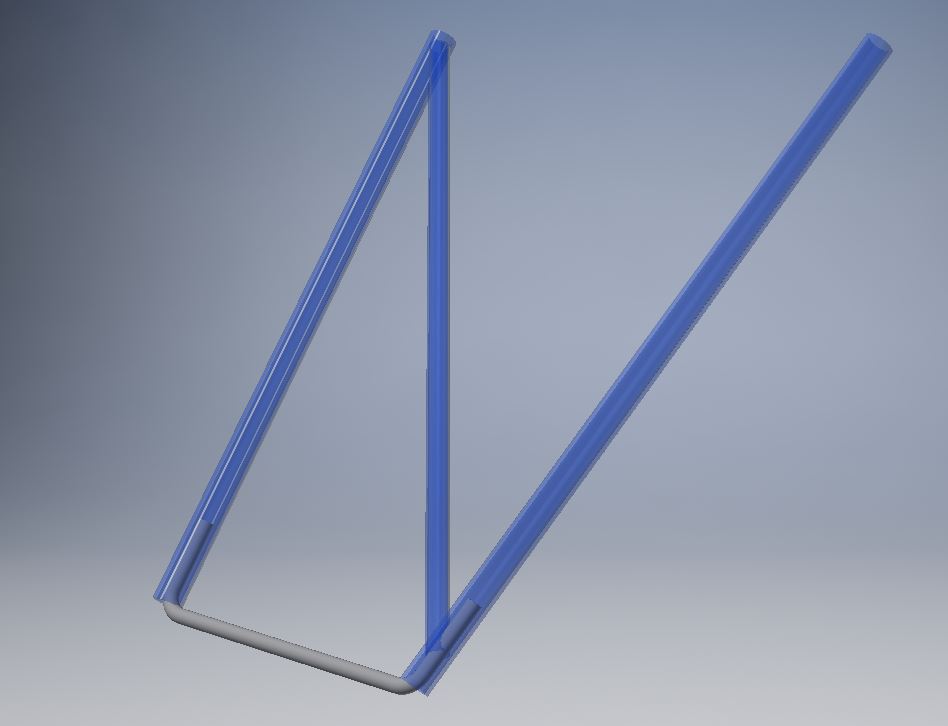

    Samengevoegd wordt het dit


    Ik moet dus weer hitte gaan inbrengen bij de kop en ben bang dat de las van de ogen losgaat, juist de plek waar de grootste kracht door wordt overgebracht.

    1. wordt de kwaliteit van de verbinding hierdoor minder?
    2. optie om de ogen eerst te Tig-lassen zodat ze niet lossmelten, daar heb ik hulp bij nodig
    3. zien jullie een andere mogelijkheid de boel goed uitgericht te krijgen zonder een fancy steunconstructie te moeten maken?

    Keuze voor ø8x1 pijpjes is dat deze niet meer bekleed behoeven te worden daar ze een redelijke schaal dikte/afmeting hebben.
    B.v. staaldraad zou opgedikt moeten worden.

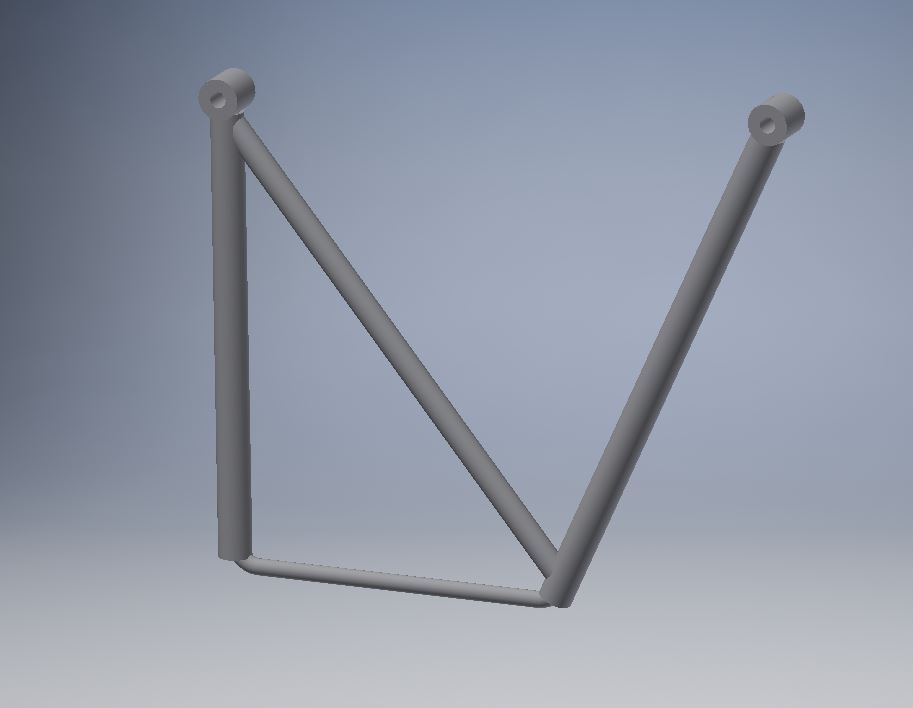

    En dan komt het er uiteindelijk zo uit te zien:



    Groeten, Ralf

    Laatst bewerkt: 20 okt 2020 om 19:55
    Bart83 en Detlef Sewing vinden dit leuk.
  16. Detlef Sewing

    Detlef Sewing The First Aviators

    Lid geworden:
    26 jan 2018
    Berichten:
    195
    Locatie:
    32257 Bünde Nord Rhein Westfalen
    Hallo Ralf,,toller Flieger wird das wieder,,grandiose Konstruktion:koud:ich war im falschem Forum unterwegs,,aber jetzt bin ich wieder richtig hier:):)

    strutter vindt dit leuk.
  17. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    1.666
    Locatie:
    noord-limburg
    Ralf

    foto w.p. 10-2020

    Hier een sterk vergroot voorbeeld
    hoe ik,
    en veel anderen
    ronde delen passend aan elkaar maak,
    om ze dan te solderen.
    Deze passing is een groot deel
    van de sterkte van je verbinding.

    Het metaal, zeker bij iets grotere diameter moet echt tegen elkaar aan passen.
    Zilversoldeer heeft een soldeerspleet nodig van maximaal 0,2mm.
    Is de spleet groter kan het zilversoldeer deze niet vullen.

    Het werkstuk op de foto moet nog verder soldeerklaar gemaakt worden door de delen passend in elkaar te schuren.

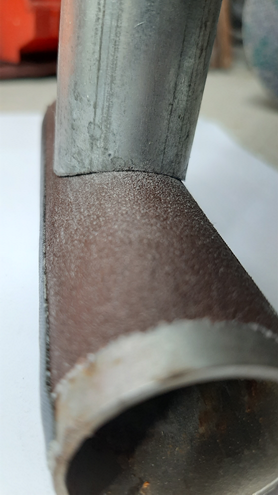

    De volle lengte krijgt een stukje schuurlinnen over zijn buik geplakt.
    Het holgezaagde tegenstuk wordt daar tegenaan geschuurd en zal de juiste vorm en passing aannemen.
    Is deze passing voldoende/goed kan je solderen.
    Ik had een kant en klaar werkstuk maar heb het afgelopen zaterdag in de ijzerbak gedeponeerd.

    Jammer.
    Het verzamelen is gestopt,
    Het bewaren krijgt langzaam een einde.
    Opruimen is het devies.

    Veel modelbouwplezier,
    Willum

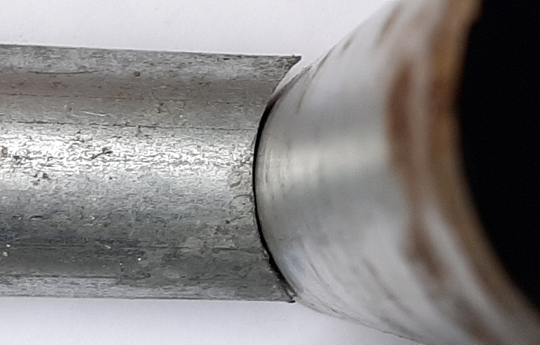

    Tig-lassen is ook weer een vak apart dat je echt moet leren.
    En echt dun en fijn laswerk als het jouwe, ik zou het gewoon solderen.

    strutter vindt dit leuk.
  18. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.177
    Locatie:
    Haarlem
    Dank Willum!

    "stukje schuurlinnen over zijn buik geplakt" dat is een zeer bruikbare tip voor een mooie pasvorm dank!
    -Tig valt hierbij dus af
    Ik denk dat ik niet ontkom aan een klemconstructie als ik de 2 delen wil samenstellen

    Groeten, Ralf

  19. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    1.666
    Locatie:
    noord-limburg
    "stukje schuurlinnen over zijn buik geplakt"

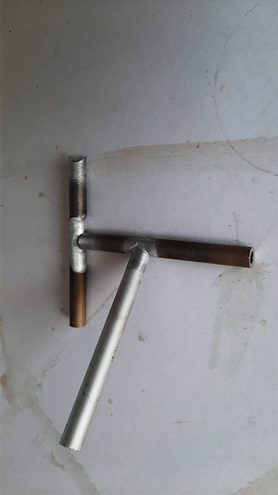

    upload_2020-10-20_21-0-47.png upload_2020-10-20_21-1-29.png 10mm aluminium buisje alusoldeer
    foto w.p. 10-2020

    foto's zeggen genoeg.

    Willum

    strutter vindt dit leuk.
  20. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.177
    Locatie:
    Haarlem
    Dat is mooi dun schuurlinnen :thumbsup:
    Gebruik jij nog een speciale ondergrond voor bij het solderen?
    Een oude stoeptegel doet het bij mij

    Groeten, Ralf

    Bart83 vindt dit leuk.
