    Het kistje is schaal 1:15 en dus is het vleugeloppervlak 10 dm2
    Wil je indoor vliegen dan is de limiet wel 120 gram
    Voor outdoor met weinig wind kun je wel tot 200 gram gaan.
    Ik denk dat deze motor dat wel red, en een 6" prop is aardig schaal.
    Succes
    Willem

  2. guyken

    guyken

    Lid geworden:
    25 mei 2009
    Berichten:
    3.607
    Locatie:
    belgium

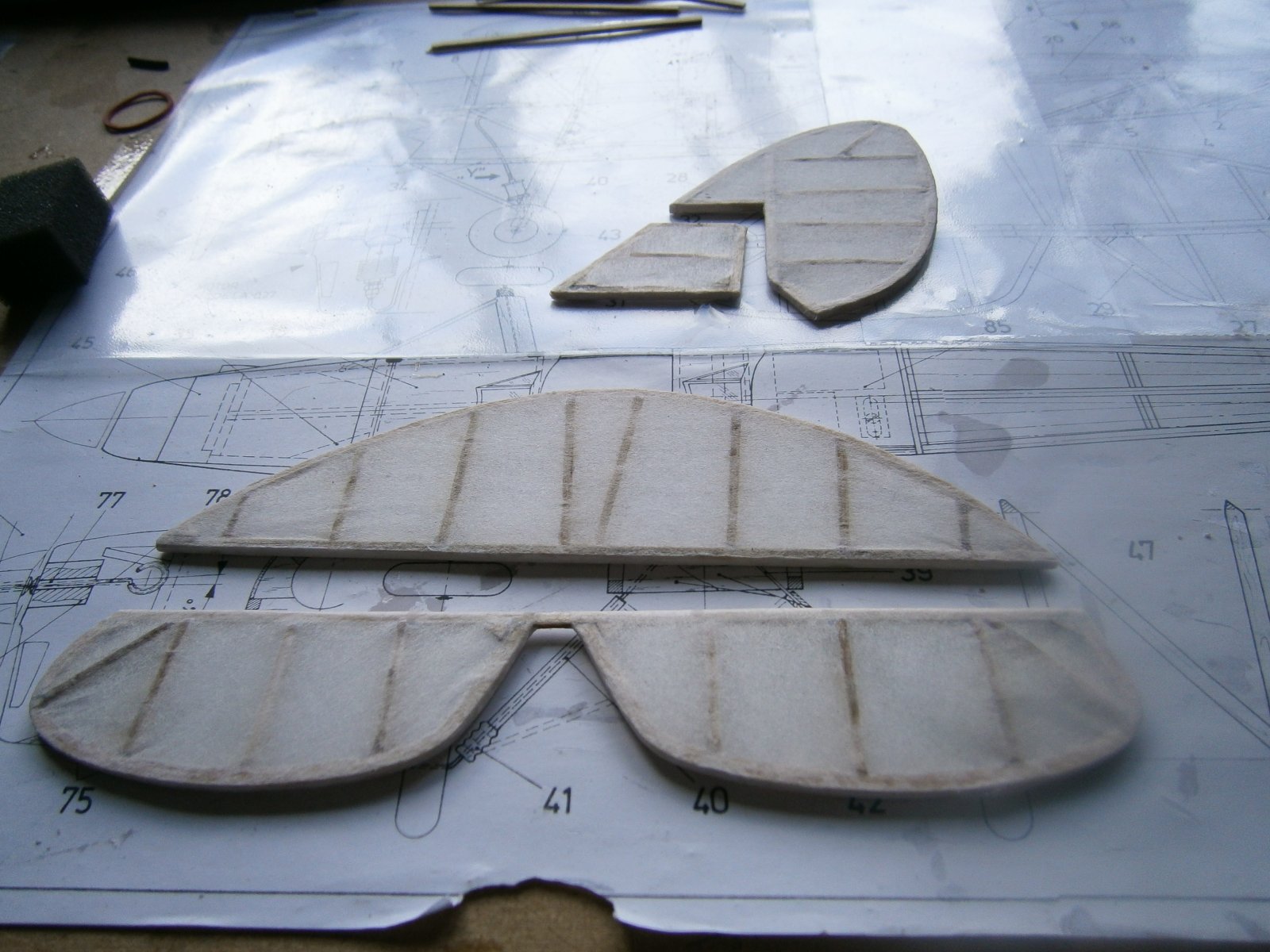

    Thx Willem , komt wel goed . Terug van vakantie en direct aan de werktafel ( no time to waste ) Elevator is bespannen . Wordt vervolgd ...

  3. guyken

    guyken

    Lid geworden:
    25 mei 2009
    Berichten:
    3.607
    Locatie:
    belgium

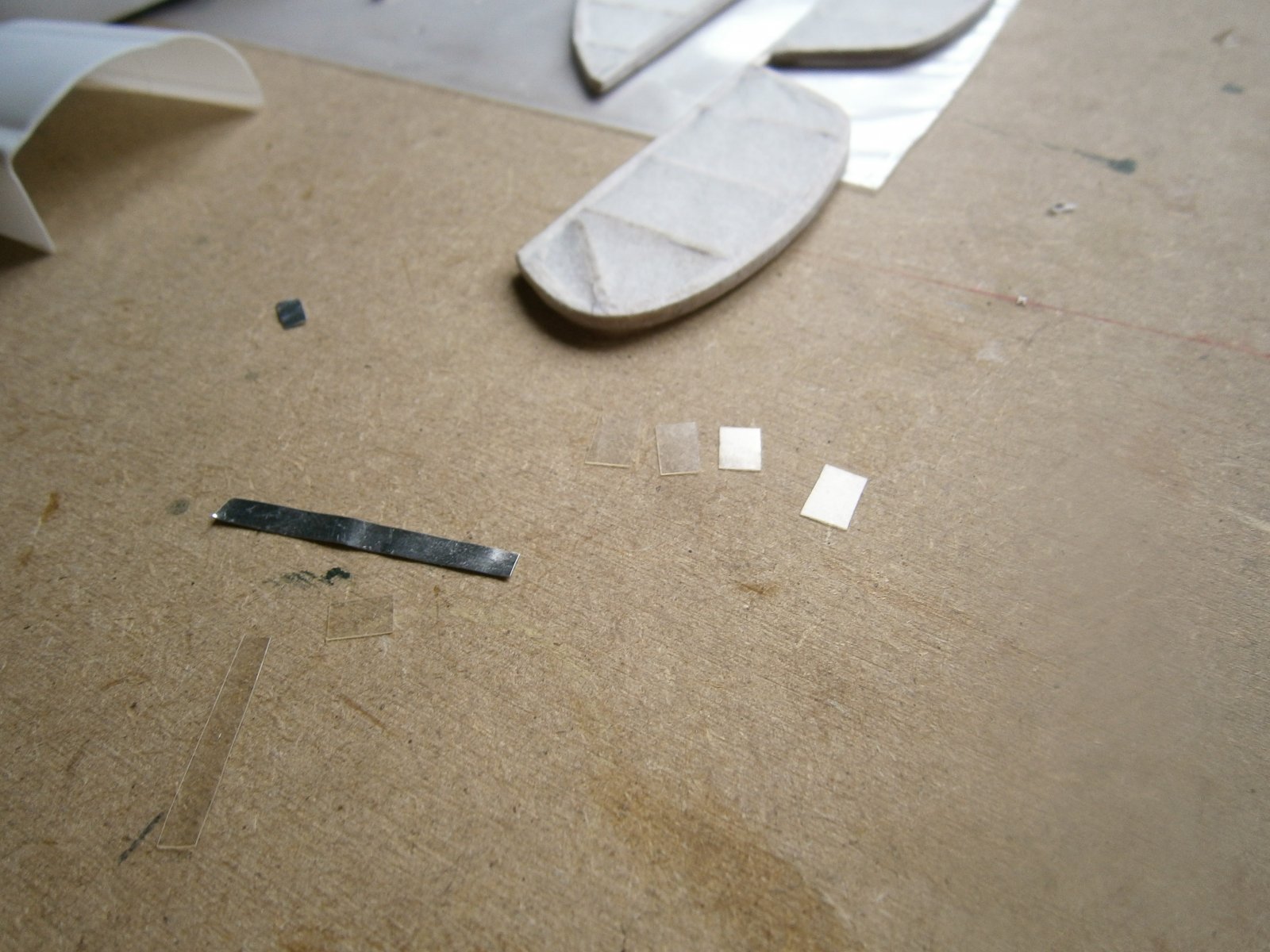

    Omdat het originele model voorzien was zonder servo's , zit er bij de kit een alu latje om de scharnieren te maken . Dit kon je dan buigen en elev en rudder bleven dan zo staan zodat je rondjes kon vliegen zonder besturing . De mensen met vrijvlucht modellen kennen dit zeker . Die alu strip is echter wat te stug naar mijn zin en heb die vervangen door plastic strips van verpakkings materiaal .

  4. guyken

    guyken

    Lid geworden:
    25 mei 2009
    Berichten:
    3.607
    Locatie:
    belgium

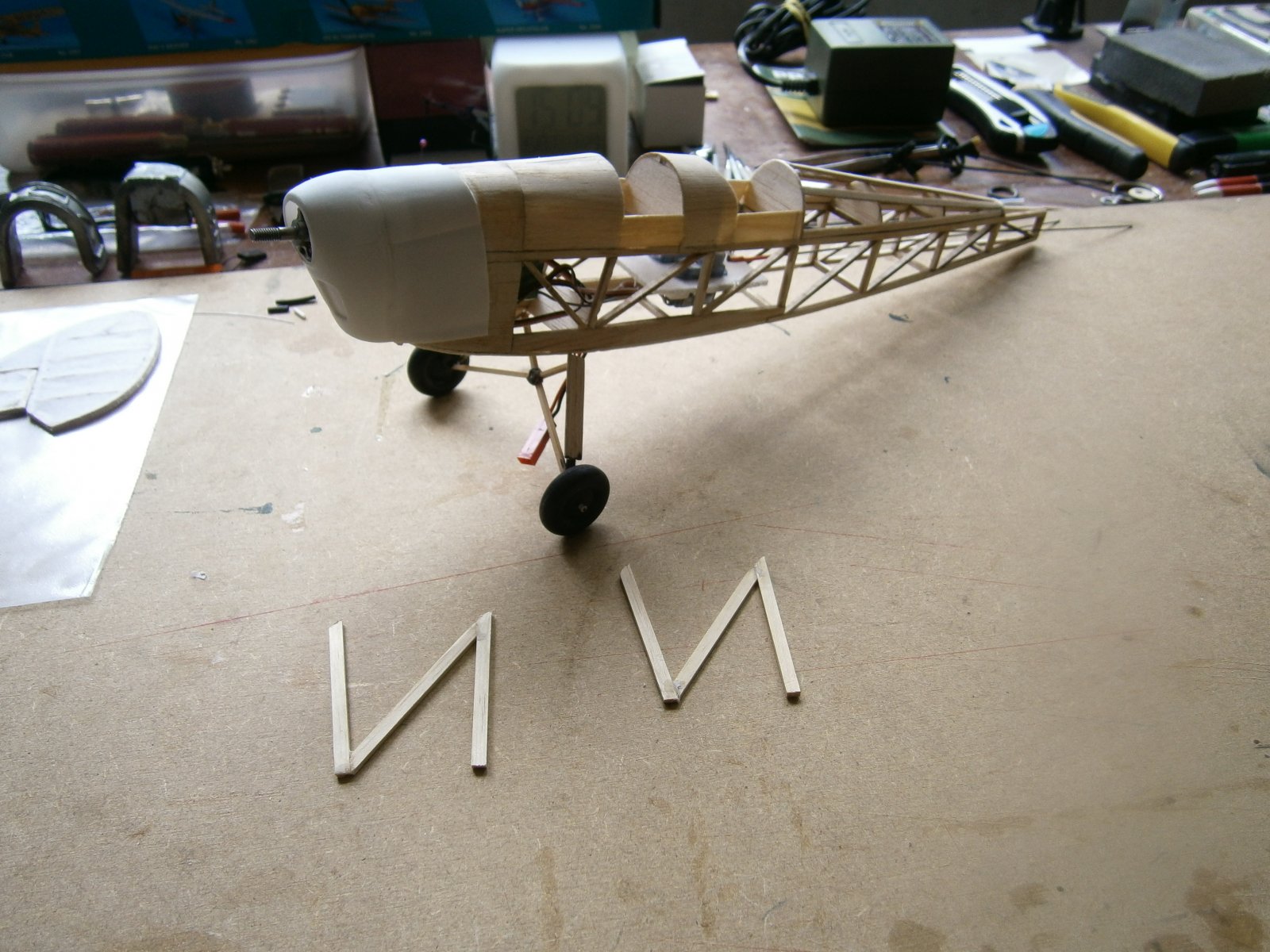

    P7290004.JPG Vandaag miserie verkocht :oops: De scharniertjes zitten er op ca va . Maar dan , de plastic motorbekleding (cowl ? ) niet zo evident ofwel slechte dag gehad . Ze zit er op maar een beetje scheef :confused: Ik hoop met een likje verf later wat minder opvallend ... Nu zijn de vleugels aan de beurt . Eerst tafel opruimen , nieuw plan leggen enz . Best vermoeiend zo'n hobby :cool:

  5. guyken

    guyken

    Lid geworden:
    25 mei 2009
    Berichten:
    3.607
    Locatie:
    belgium

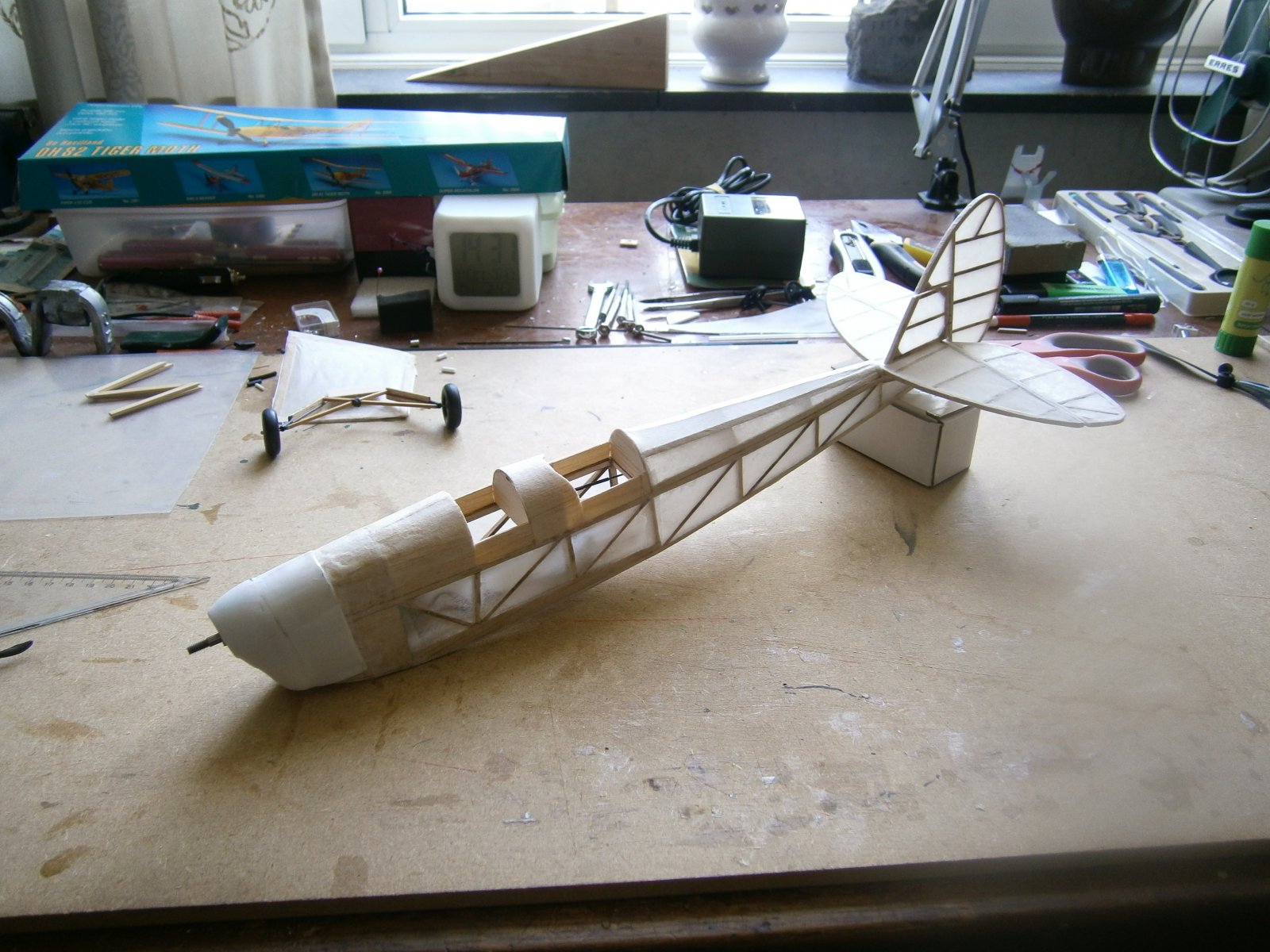

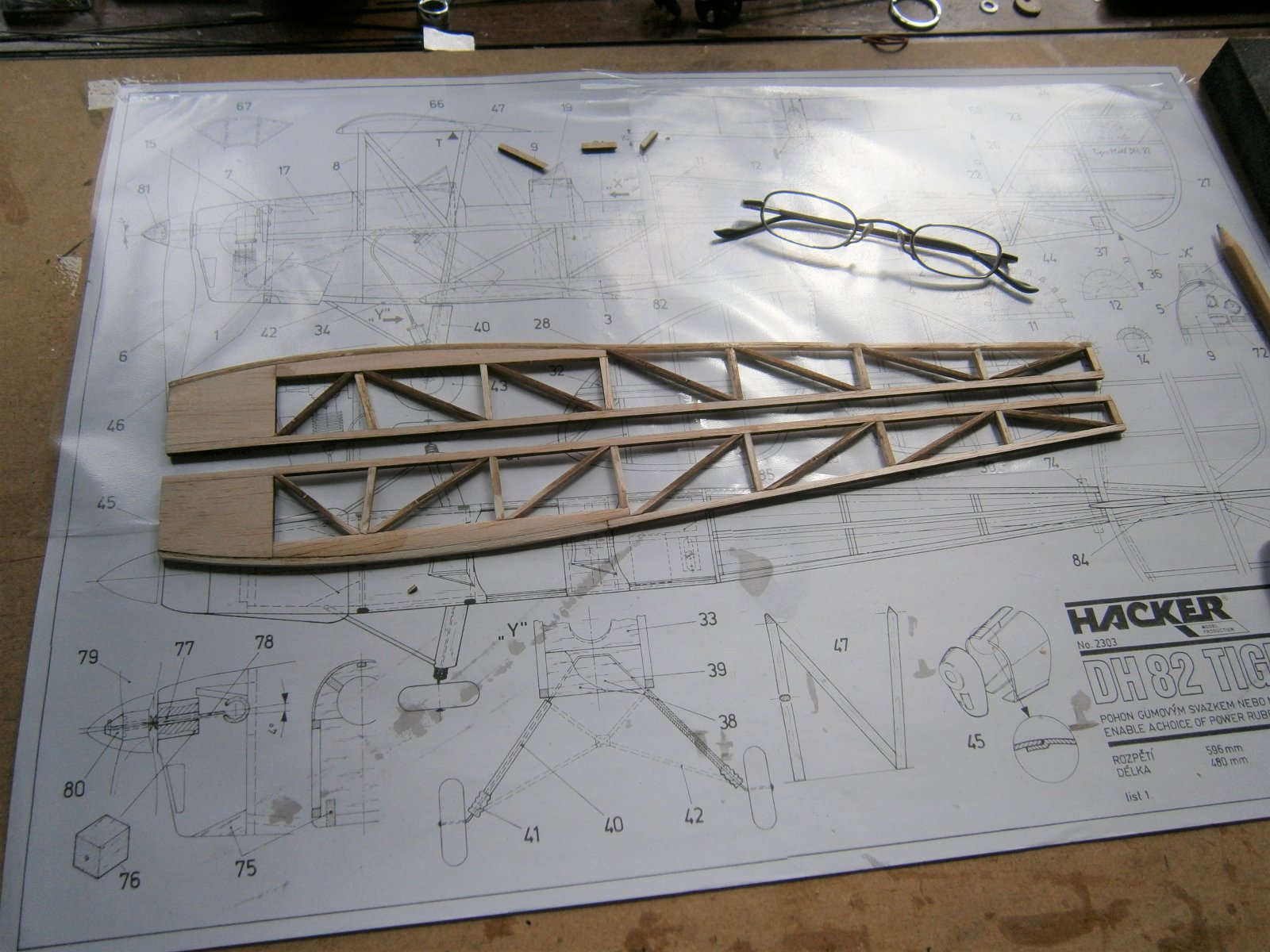

    Nog geen vleugels , kan geen afscheid nemen van de romp LOL . Dus romp bekleed met papier , testraampjes gemaakt om juiste verdunning van de spanlak te testen en dan maar lakken . Het begint op een vliegtuig te lijken . Gewicht van romp & stabilo (met servo's - esc - motor ) 60 gram .


  6. HansL

    HansL

    Lid geworden:
    28 jul 2011
    Berichten:
    1.830
    Locatie:
    Tisselt (België)
    Probeer niet boven 15 gr/dm² vleugelbelasting uit te komen en dan zal de vliegsnelheid meevallen. 10 gr/dm² zou ideaal zijn maar dat ga je niet redden ;)

  7. guyken

    guyken

    Lid geworden:
    25 mei 2009
    Berichten:
    3.607
    Locatie:
    belgium
    Tja , tot nu toe zo licht mogelijk gebouwd maar toch niet zo kieskeurig als bij F3P toestel .

  8. guyken

    guyken

    Lid geworden:
    25 mei 2009
    Berichten:
    3.607
    Locatie:
    belgium

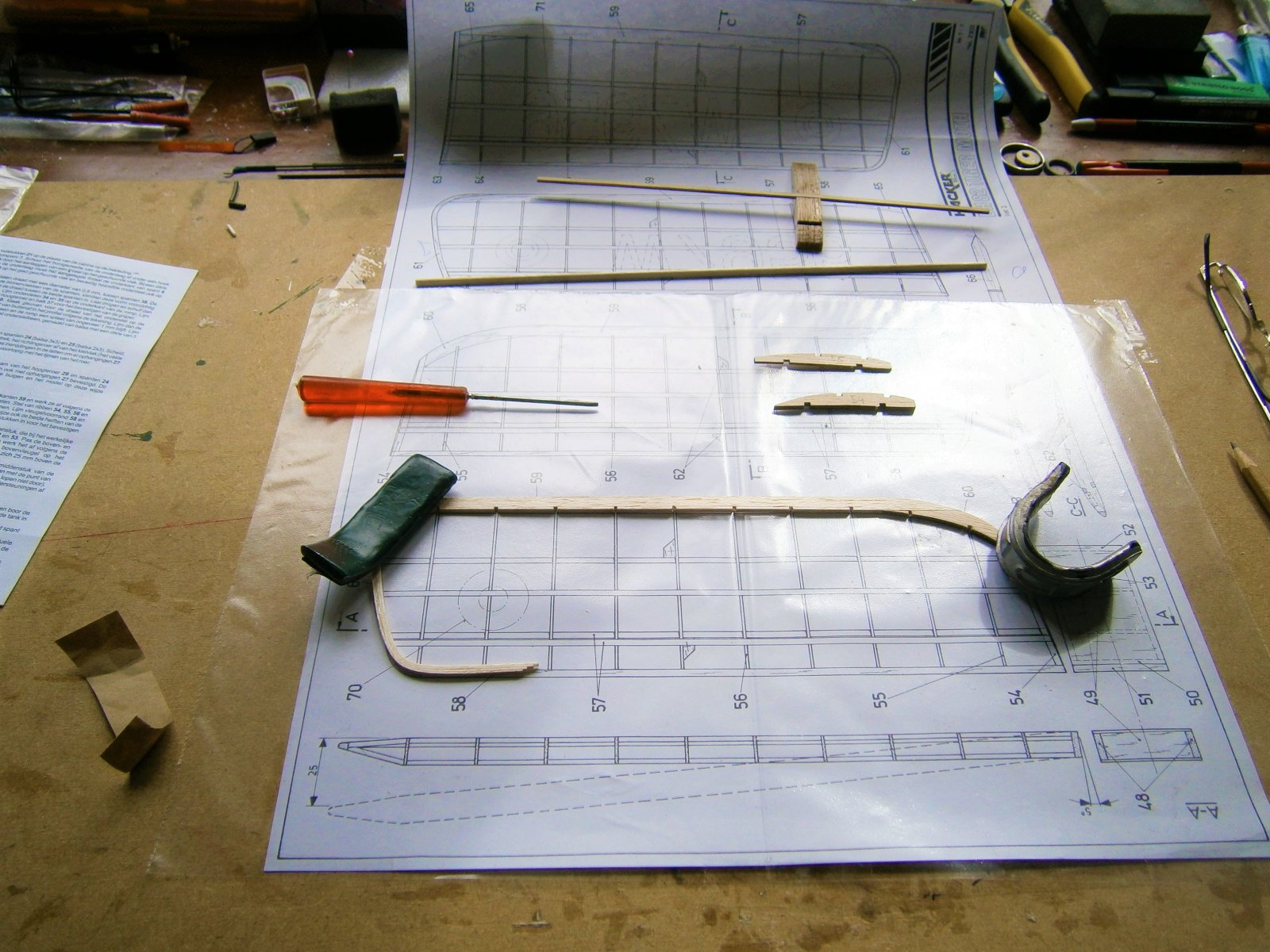

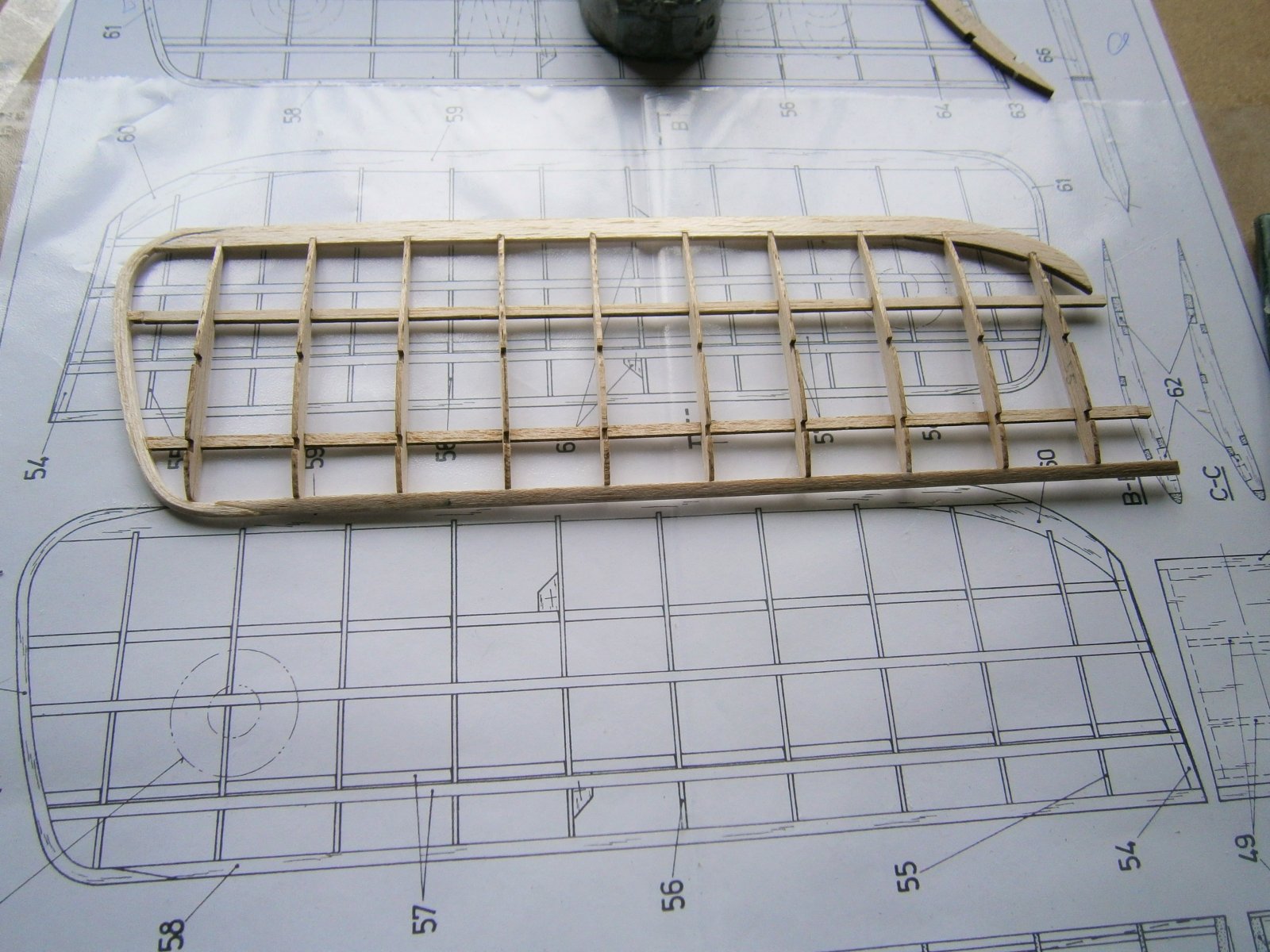

    De vleugelbouw is begonnen .
    P8010001 (2).JPG

  9. guyken

    guyken

    Lid geworden:
    25 mei 2009
    Berichten:
    3.607
    Locatie:
    belgium
  10. guyken

    guyken

    Lid geworden:
    25 mei 2009
    Berichten:
    3.607
    Locatie:
    belgium

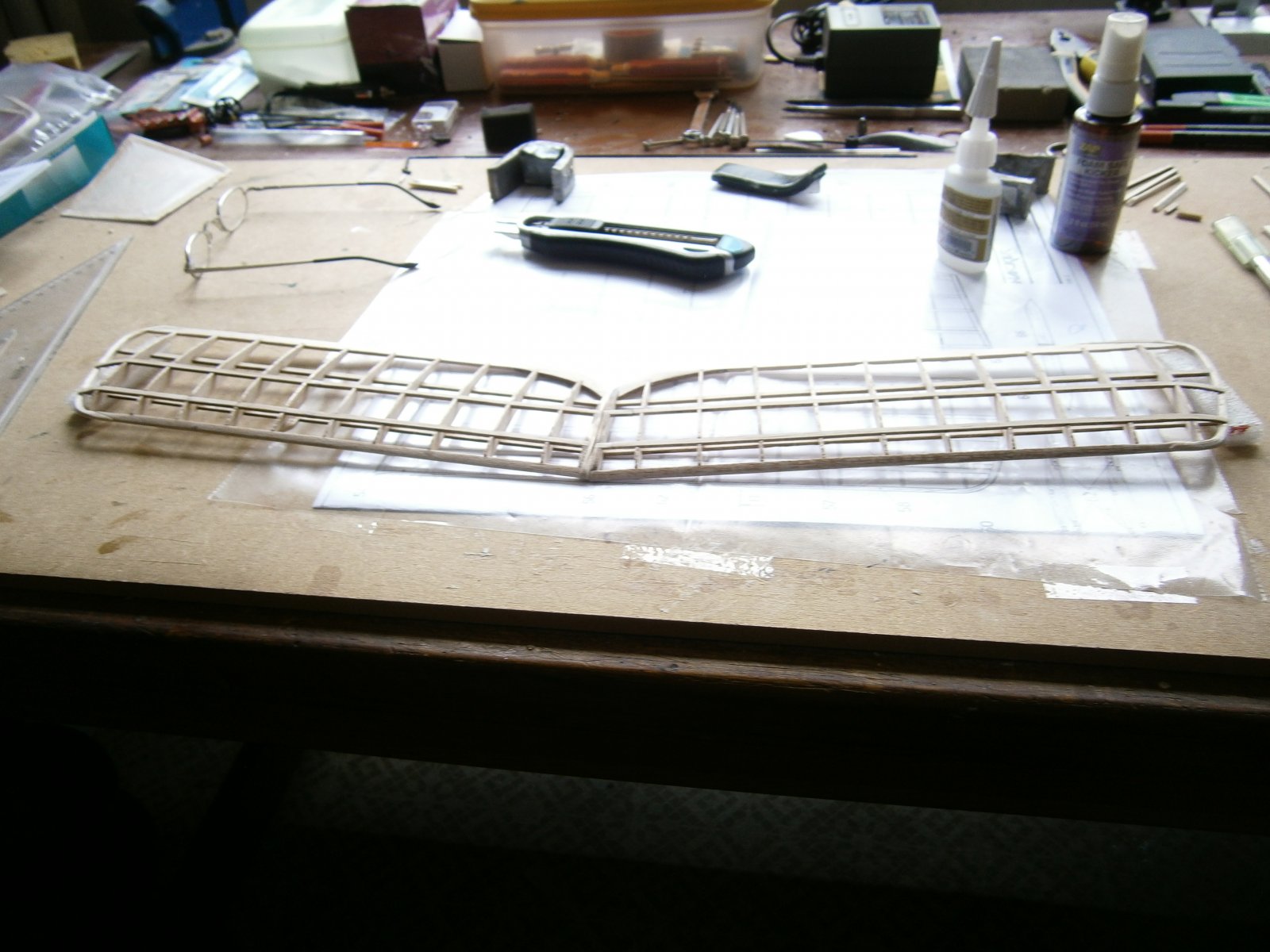

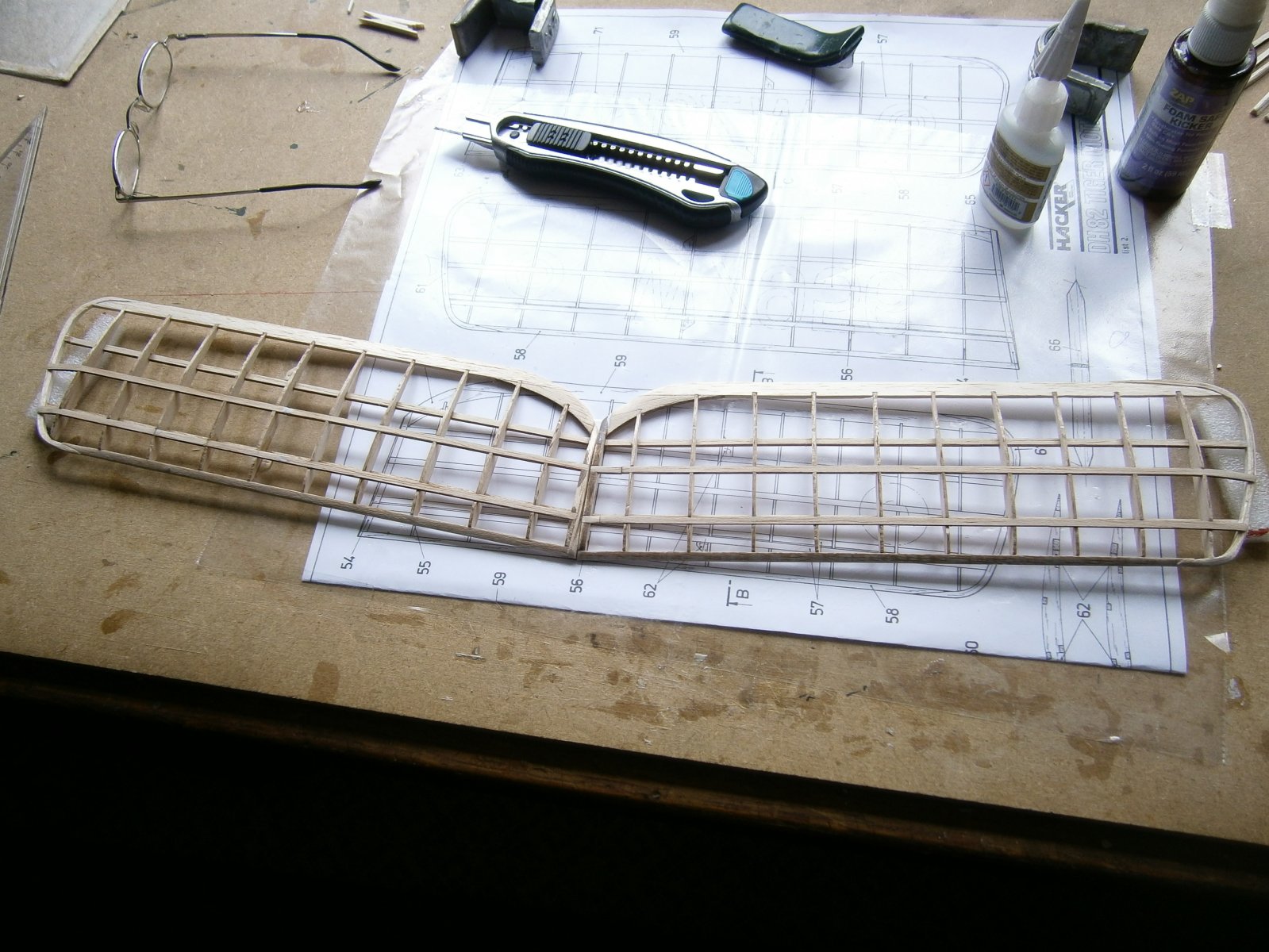

    Onderste vleugels zijn af (op bespanning na dan ) , gewicht zal ik eens posten na alle 4 klaar en bespannen . Dan kunnen we ongeveer totaalgewicht inschatten . Onderste vleugels hebben een hoek van 5 % .


  11. HugoW

    HugoW

    Lid geworden:
    30 aug 2007
    Berichten:
    3.509
    Locatie:
    SInt-Oedenrode
    Moet daar niet de tank nog tussen?

    Hugo

    ramses vindt dit leuk.
  12. guyken

    guyken

    Lid geworden:
    25 mei 2009
    Berichten:
    3.607
    Locatie:
    belgium
    Dat is tussen de bovenste vleugelhelften , dit zijn de onderste . :bye:

  13. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    Weet je dat heel zeker??
    De vleugels die aan de achterzijde bij de root zo naar binnen lopen zijn echt de bovenvleugels, waar de tank dus nog tussen moet.
    De onder vleugels lopen aan de achterzijde bij de root veel minder naar binnen en komen tegen de romp.

    Dat denk ik dus ook...
    Als ik zo je bouwtekening op de foto`s zie heb je inderdaad de bovenvleugel gebouwd waar je zegt de onder vleugel gebouwd te hebben?
    Hier kan je het zien op m`n Moth:

    [​IMG]

    Groeten, Ramses
    .

    Laatst bewerkt: 4 aug 2017
  14. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    29.332
    Locatie:
    halverwege Tiel & Nijmegen, tussen Maas & Waal
    Laatst bewerkt: 4 aug 2017
    ramses vindt dit leuk.
  15. guyken

    guyken

    Lid geworden:
    25 mei 2009
    Berichten:
    3.607
    Locatie:
    belgium
    Oeps even checken nog , gelukkig hangen ze nog niet aaneen . Maar wat zijn de grootste nu , onderaan of bovenaan ? Plan is niet heel duidelijk hier .

    ramses vindt dit leuk.
  16. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    .
    Bij de Tiger Moth zijn boven- en onder vleugel ongeveer even lang (groot):

    [​IMG]

    Bij jouw model zullen boven- en onder vleugel ook ongeveer even lang zijn.
    Tussen de twee vleugelhelften aan de bovenzijde komt de vleugel tank.
    Tussen de twee vleugelhelften aan de onderzijde zit de romp.
    De vleugel tank is ongeveer net zo breed als de romp.

    Op deze foto bouw je de bovenvleugel en rechts onderaan de foto staat de vleugel tank (bij no. 49):

    [​IMG]

    Je hebt de vleugels nog niet aan elkaar verlijmd begrijp ik, dus geen enkel probleem!
    Vleugel tank (bij no.49) bouwen en ertussen zetten.

    Hoe wordt de onder vleugel aan de romp bevestigd?
    Koud tegen de romp aan gelijmd of lopen er vleugelliggers door de romp?
    Als ik deze foto bekijk lijkt het op koud tegen de romp aan verlijmen:

    [​IMG]

    Persoonlijk zou ik de vleugelliggers van de onder vleugel dan door laten lopen door de romp.
    Dat kan je nog doen want de onder vleugels moet je nog maken.
    Je kan ook eventueel de spandraden straks functioneel maken.
    Ik zou persoonlijk in ieder geval zoiets doen, want een rc-kistje heeft een behoorlijk hogere vleugelbelasting dan een rubber aangedreven model.

    Succes! :thumbsup:

    Groeten, Ramses
    .

    Laatst bewerkt: 4 aug 2017
  17. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    .
    Hier een filmpje van dezelfde Hacker Tiger Moth bouwdoos en ook omgebouwd naar rc:



    Prachtig kistje en vliegt mooi!! :thumbsup:
    En indoor vliegt het ook prima.
    Kistje weegt 117 gram:



    Groeten, Ramses
    .

    Laatst bewerkt: 4 aug 2017
  18. guyken

    guyken

    Lid geworden:
    25 mei 2009
    Berichten:
    3.607
    Locatie:
    belgium
    Je hebt dus gelijk , het zijn de bovenste vleugels en zeer bedankt voor de opmerking . Onderste lijken me idd gewoon tegen de romp volgens plan maar ook hier neem ik de tips mee . Bovenste filmpje al gezien , onderste nog niet . Top :thumbsup:

    ramses vindt dit leuk.
  19. guyken

    guyken

    Lid geworden:
    25 mei 2009
    Berichten:
    3.607
    Locatie:
    belgium

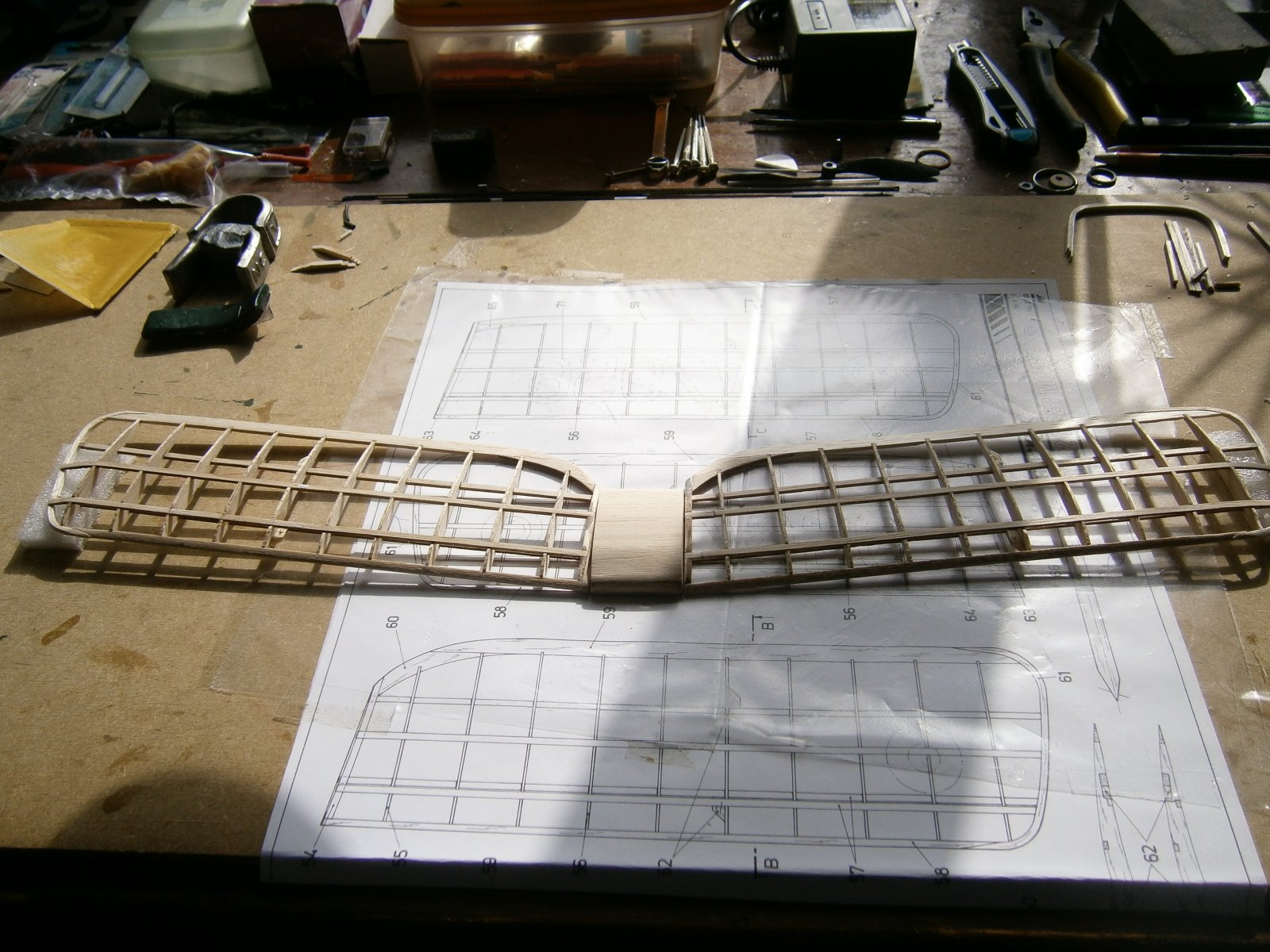

    Dus bovenste vleugel met tank .

    ramses vindt dit leuk.
  20. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    .
    Top! :thumbsup:

    Groeten, Ramses
    .
