Hardsolderen

Hardsoldeerset

Tips om een hardsoldeerset zelf samen te stellen:

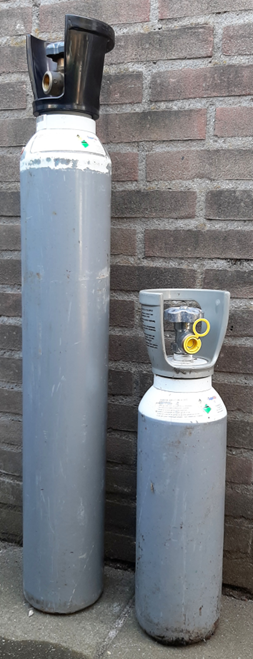

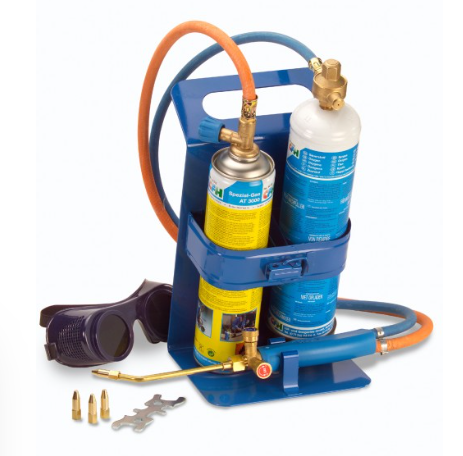

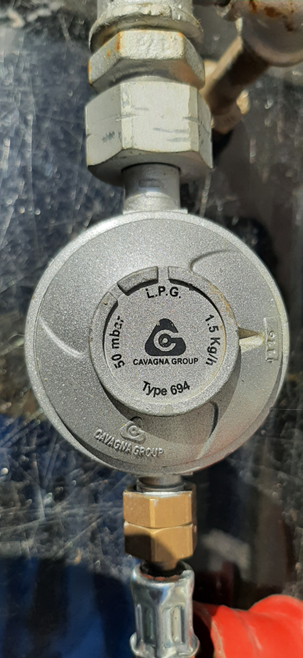

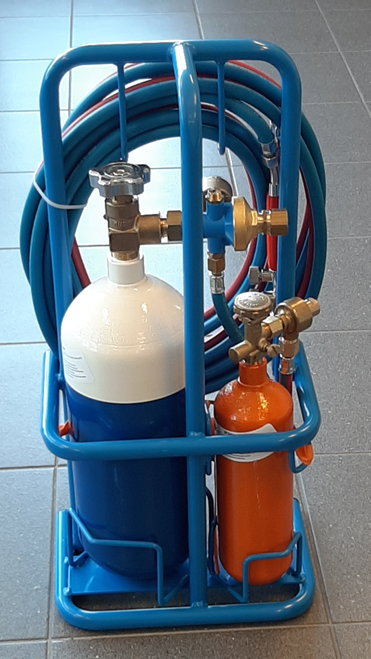

Links, een echt heel mooi setje, Hs 4 ransel. Foto 2 links in beeld 10 liter zuurstof, rechts een 5 liter. Foto 3 een 5 kilo propaanfles. Foto 4 een BBQ reduceer 50 Mbar.

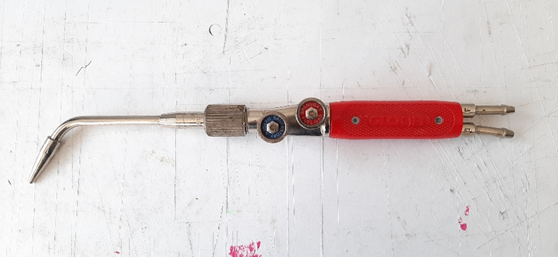

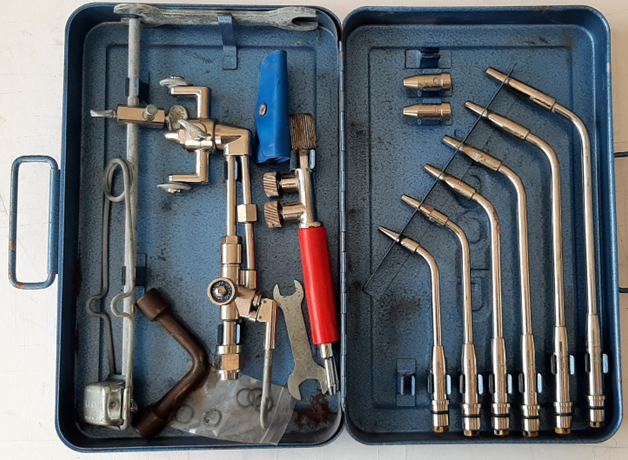

Links, een gloor Lilliput brandertje, handgreep en wisselstuk/lasvoorstuk. Foto rechts een compleet zogenaamd laskistje.

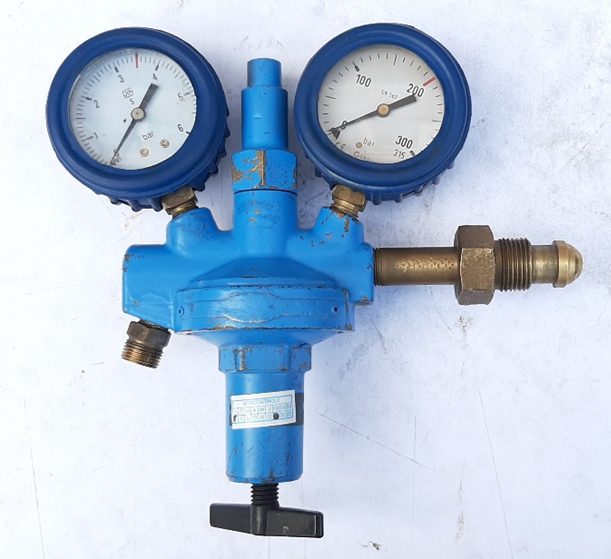

Twee stuks tweede hands gereviseerde zuurstof reduceren. Bij Nederlandse zuurstof flessen horen reduceren met een standaard Nederlandse aansluiting. 5/8 gasdraad 14 G, de uitgaande kant, de aansluitkant kant twee maten schroefdraad hebben 3/8 BSP/Gasdraad of 1/4 BSP/Gasdraad.
Let op! Zeker de zuurstoffles moet geborgd zijn tegen omvallen.

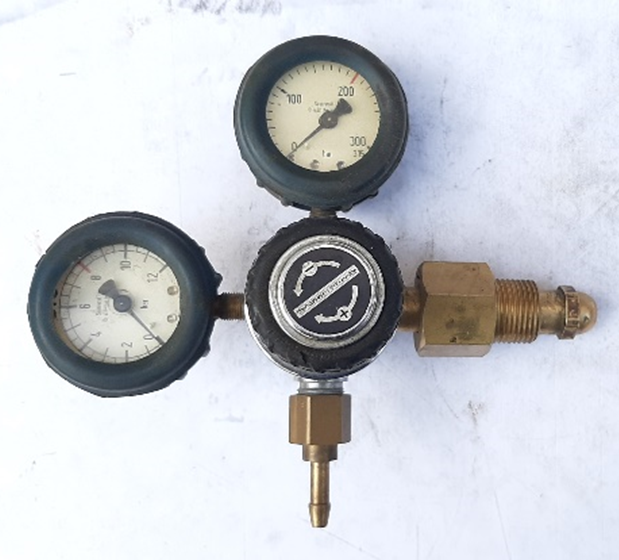

Het zogenaamde BBQ propaan reduceer heeft een Nederlandse fles aansluiting (21,8mm) uitgaande kant 1/4 Linkse draad BSP.

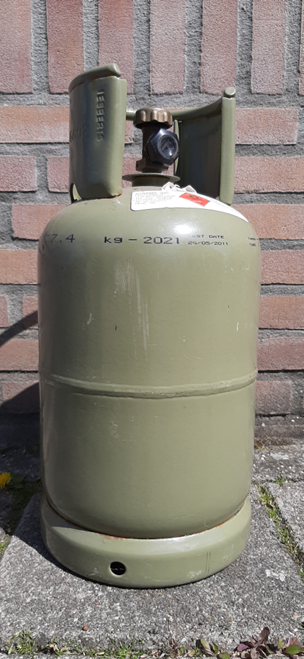

De propaanfles is alleen staand te gebruiken.

Het mooiste is na het samenstellen van een set deze een veilige en vaste plek te geven.
Nog mooier, maak een ransel/rekje of maak een karretje.
Let wel! bij calamiteiten moet een set groot of klein snel en veilig naar buiten gebracht kunnen worden.

En dan zoek ik nog even naar een foto van een gasslang een zogenaamde twinslang/tweelingslang. Deze tweelingslang bestaat in veel slangmaten/binnenmaten.
De maten: 5x5 mm- 6x6 mm- 6x9 mm. De Gloor Lilliput heeft 5x5 mm nodig.
Het laskistje is compleet met een snijvoorstuk en 6 lasvoorstukken no.1 tot en met 6.
In ieder compleet laskistje hoort een setje brander mondstuk ragertjes te zitten.

Dan is het zaak netjes met elkaar lekvrij te verbinden.
Test alles gemaakte aansluitingen met een spuitbus lekzoeker of met eigengemaakt zeepsop.
Als deze min of meer gaat bellen blazen op de verbinding dan is deze lek.

Is alles lekvrij verklaard kan de brander aangestoken worden.
Het hier getoonde hardsoldeerlaskistje heeft lasvoorstukken met een opdruk met de vooraf op het reduceer in te stellen gevraagde/benodigde zuurstof druk.
Hier is dit No. 1 en 2 is 1,5 bar zuurstof, No, 3 en verder naar no 6 is 2,5 bar.

Dan nog de officiële Nederlandse manier van brander aan maken:
Reduceer zuurstof druk loos draaien.
Zuurstoffles slag opendraaien en op de rechtse manometer krap 2,5 bar instellen met gasknop op het handgreep een slag open.
Is dit gelukt draai de kraan op de propaanfles open.
Nu kan het gasknopje op het handgreep een slagje open.
Ontsteek direct hierna het uitstromende gas-zuurstofmengsel.
Regel met alleen de gasknop op het handgreep de soldeervlam af.
Het (hard)solderen kan beginnen.
Is het werk klaar sluit eerst de gasknop op de handgreep.
Sluit als tweede de zuurstofknop op de handgreep.
Stoppen de werkzaamheden voor deze keer dan sluit altijd beide flessen/draai de kranen.

Werk veilig, zorg voor een brandveilige en goed geventileerde werkplek.
Houd altijd een emmertje water of kleine schuimblusser in de directe buurt.

Zijn er vragen stel ze hier.

Veel plezier met (hard)solderen.
Alles voor modelbouw,
Willum

Vandaag weer net als vorige week een hele leuke dag gehad bij de workshop hardsolderen in Steyl.

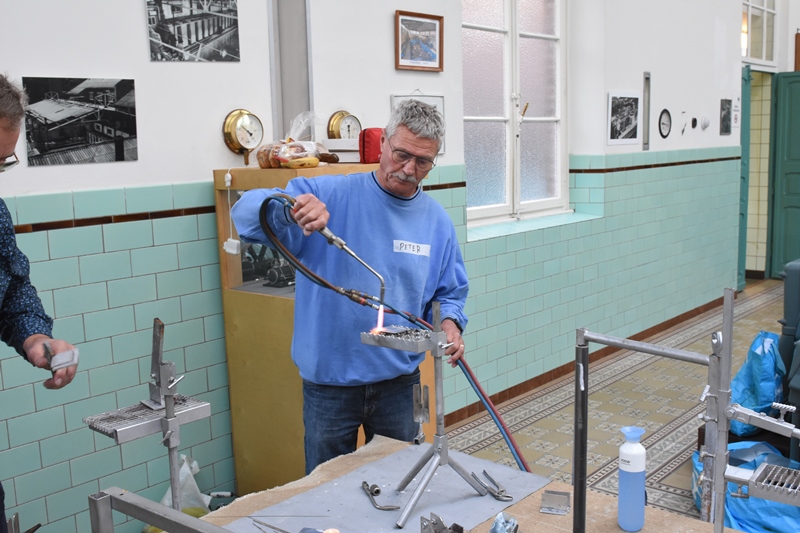

Dit keer ook een dame aan de lastoorts.

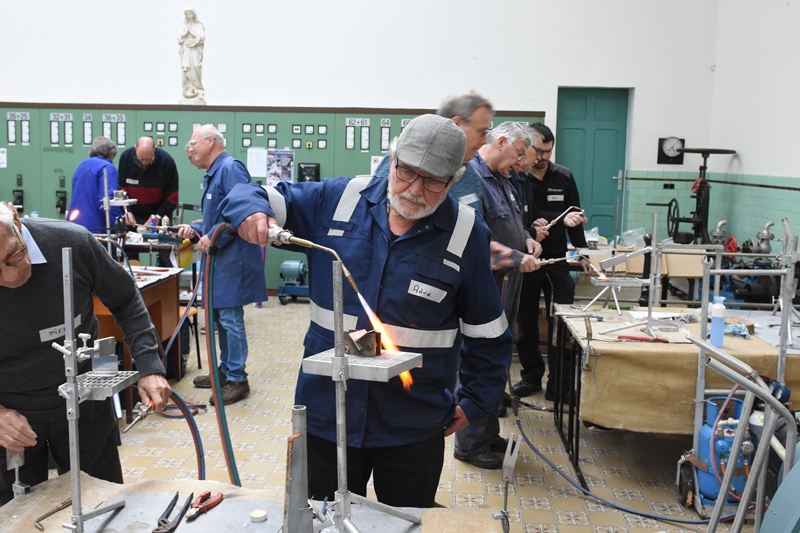

Hobbyisten overal vandaan om het hardsolderen onder de knie te krijgen.
Lekker bezig in een ongedwongen sfeer op een prachtige locatie.

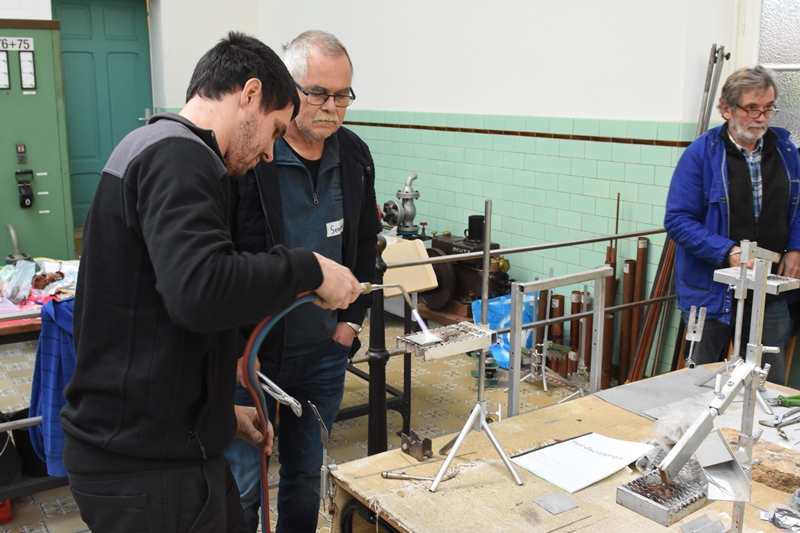

Zomaar een greep uit een aantal foto's van vandaag.
DSC_2982 small.JPG

DSC_2994 small.JPG

DSC_2998 small.JPG

DSC_3000 small.JPG

DSC_3003 small.JPG

DSC_3004 small.JPG

DSC_3005 small.JPG

DSC_3006 small.JPG

DSC_3007 small.JPG

DSC_3013 small.JPG

Een mooie dag om op terug te kijken.

Fijn weekend en de groetjes.

Ruud.

En alweer flaai.
Was dat al gelijk om negen uur bij de aftrap?

Verder zie ik op de foto's alleen maar mensen aluminium solderen.
Was dat echt een uitdaging of viel het mee?
Altijd weer aluminium solderen bij die workshops, mooi toch dat mensen dat graag willen leren.
Stoommachine op de achtergrond stond niet in de weg, plek genoeg daar in Steyl.

Weer hebben modelbouwers een mooie dag beleeft.
Was dit de laatste in de Steyl reeks, nee toch.
28 oktober is dan definitief de laatste heb ik gelezen.

Dat NVM flikt het toch maar steeds weer om zoiets te organiseren.
Goed bezig Gerrit.

Ruud bedankt voor je reportage.
Mooie foto's.
Extra naar Steyl hiervoor, super.

Alles voor modelbouw,
Willum

Hardsoldeer workshop

Zilver hardsoldeerdraden en andere.

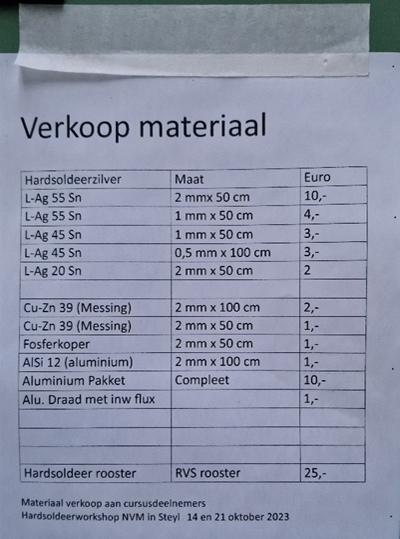

Iemand stuurde de foto van de lijst met hardsoldeer draden.

Ook 28 oktober zullen de draden en de koperen buis er nog zijn.
Daarna gaat alles retour eigenaar.

Alles voor modelbouw,
Willum

Laatst bewerkt:
Hardsoldeer workshop 28 oktober 2023.

Deze workshop is de laatste in de reeks NVM hardsoldeer workshops.
Inschrijven en deelnemen kan er zijn plekken vrij.

Ook hier is weer volop aandacht voor aluminium hardsolderen en koper.
Messing en rvs komen ook vol aan bod.

Bij aluminium worden ook de mogelijke combinatie metalen bekeken en getest.
Iedere deelnemer is vrij om zelf te kiezen wat hij of zij wil solderen.

Ook in deze workshop geeft de docent kosteloos een hardsoldeer lesmap cadeau.
In deze lesmap is alle informatie te vinden over hardsolderen.
Een deel Hardsolderen van alle metalen behalve aluminium,
Een deel over aluminium
En een extra deel over zachtsolderen.

Twijfel niet,
Kom hardsolderen in Steyl

Alles voor modelbouw,
Willum

Laatst bewerkt:
Fronten persen.

Fronten persen is geen probleem.
Voldoende druk op de pers een beetje beleid en gaan.
De rondellen horen netjes centrisch op de matrijs te liggen.
De matrijs met rondel hoort dan weer netjes onder de stempel te centreren.
Alles moet in lijn zijn.

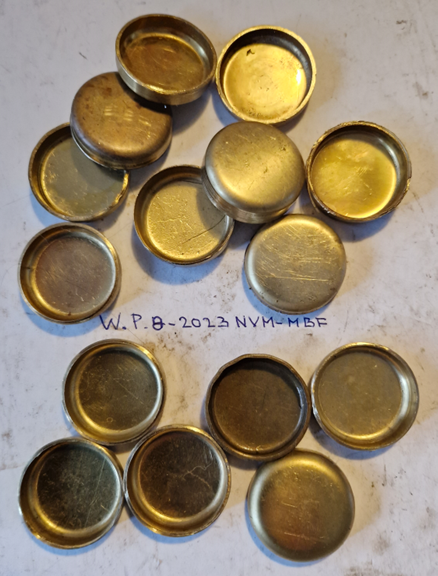

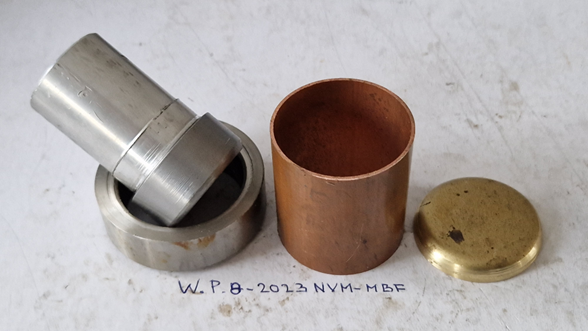

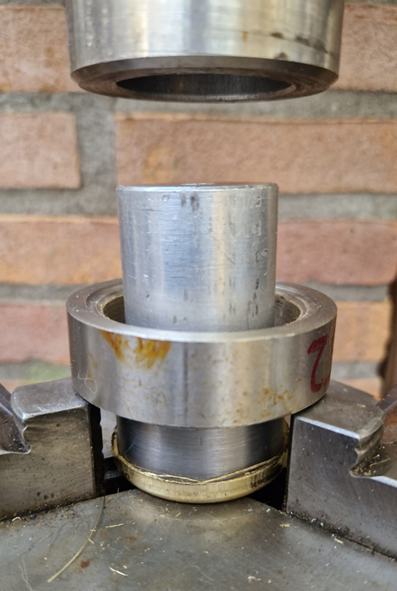

Foto w.p. 10-2023 Hier op de foto is het rondel omgevormd tot frontje.

Op deze manier worden de wangen van het geperste front ook netjes gelijk hoog.
Netjes gelijk hoog spaart materiaal.
Ik hoef minder af te steken om deze rand net op een hoogte te brengen.
Omdat ook al mijn matrijzen rond zijn is het centreren gemakkelijk.
Op de vloer van de pers heb ik in center een drieklauw bevestigd.
Klaar is Kees.

Alles voor modelbouw,
Willum

Fronten persen.

Jij hebt toch een zogenaamde garagepers?
Dan kun jij dit ook.

In de cursusmap die bij de workshop in Steyl gratis meegegeven word is een bijlage opgenomen die alle mogelijke fronten en deksels laat zien.

Willum

Bij mijn stoomplant heb ik de bovenkant van de stoomdom met de bankschroef geperst.
Voordeel is dat je dan voelt wanneer het materiaal uithardt zodat je kan uitgloeien.
De ketelfronten zijn met een hydraulische pers gedaan.
Je mist dan gevoel dus heb ik meerdere keren op de gok uitgegloeid.

Groet, Jan.

Hallo Jan,

Ik heb meerdere testen gemaakt.
Uitgloeien en niet uitgloeien.

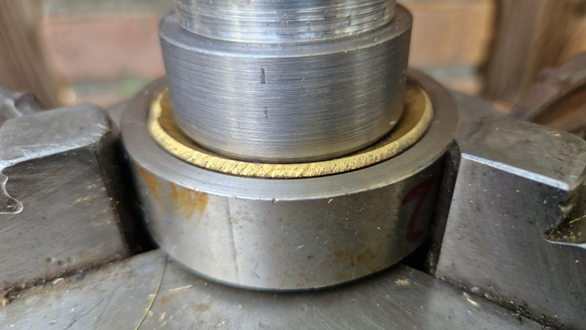

Foto w.p. 10-2023

Koper, aluminium en messing ik gloei niet meer uit.
In het resultaat zie ik geen verschil.
Ik heb er tientallen gemaakt in de drie soorten metaal.

Nu ik beschik over genoeg persdruk kan ik het op deze manier doen.
Voorheen was dat andere koek.

Maak ik fronten/deksels of wat dan ook op een zware bankschroef heb ik andere matrijs en stempel nodig.
Zou geen probleem zijn. Ik heb deze al vaker gemaakt in het verleden voor ander soorten werk.

Ieder zoals hij/zij het kan of wil.

Alles voor modelbouw,
Willum

Willum, toen ik voor de eerste keer een ketel ging maken hoorde ik bij de modelbouwclub dat je de fronten uit moet gloeien.
Doordat ik geen ervaring had heb ik dat gewoon aangenomen.

Groet, Jan.

Hallo Jan

Als jij met jouw ervaring een mooi front kunt maken, blijf dat doen.
Wat ik beschrijf is geen dwingend voorbeeld of wat dan ook.
Iedereen is vrij om te werken zoals hij of zij dat kan of wil.


Foto w.p. 10-2023

Je ziet op de foto dat mijn fronten recht toe, recht aan zijn.
Het zijn zelfs bijna platbodems.
Voor mijn projectje prima.
Hadden bijvoorbeeld ook bol kunnen zijn.

De pers die ik sinds kort gebruik, daar schreef ik laatst van, die had ik jaren eerder moeten hebben.
Naast het persen van deze dekseltjes is voor mij nu meer mogelijk.
Ik hoef niet naar een andere werkplaats om mijn ding te kunnen doen.

Alles voor modelbouw,
Willum

Laatst bewerkt:
Hallo Jan,

Ik heb daarnet jouw ketel gezien in een oude bijdrage.
De ketel op de foto die ik gezien heb was een foto van de zijkant.
Links is het front te zien, Ziet er echt mooi uit, goeie bolling.
Ik wil hier en nu nog wel een keer een compliment uitspreken voor de kwaliteit waarin jij bouwt.
Super mooi werk Jan.

Alles voor modelbouw,
Willum

Soldeerbrander

Deze week mijn soldeerbrander maar naar het museum gedaan.
Oud beestje gaan ze daar weer toonbaar maken.

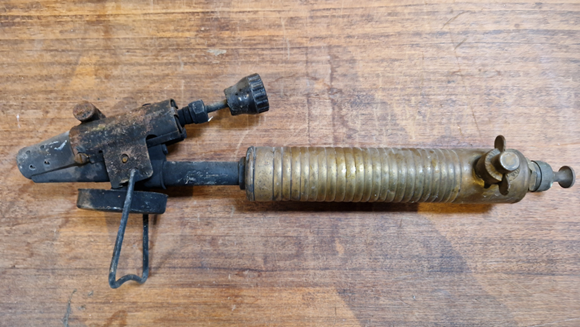

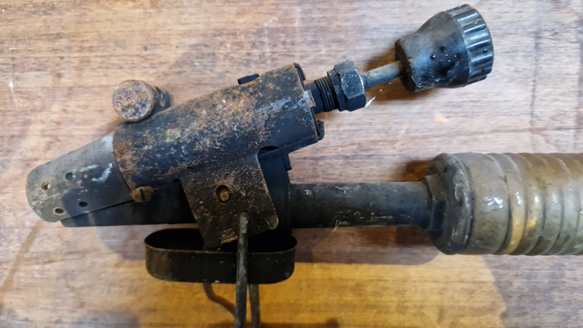

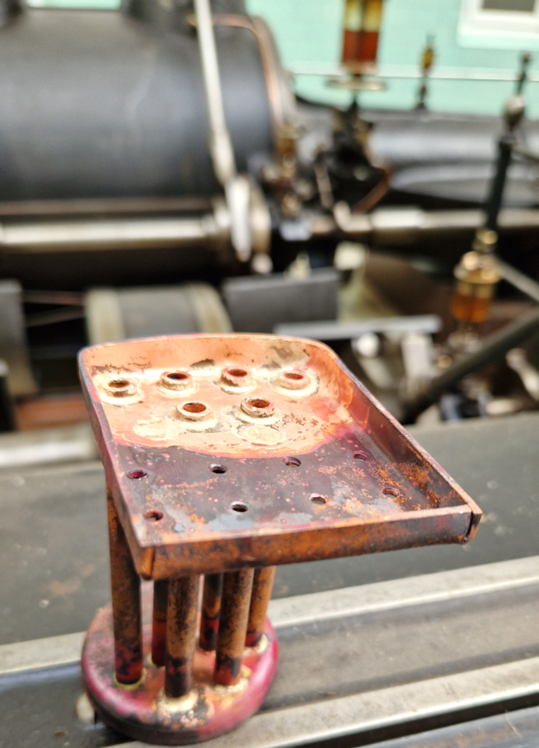

Foto w.p. 10-2023 Links de complete brander. Rechts de branderkop met het voorverwarmbakje.
