    De banen van de koperplaten op de romp van HMS Victory en haar roer kwamen waarschijnlijk niet helemaal overeen.

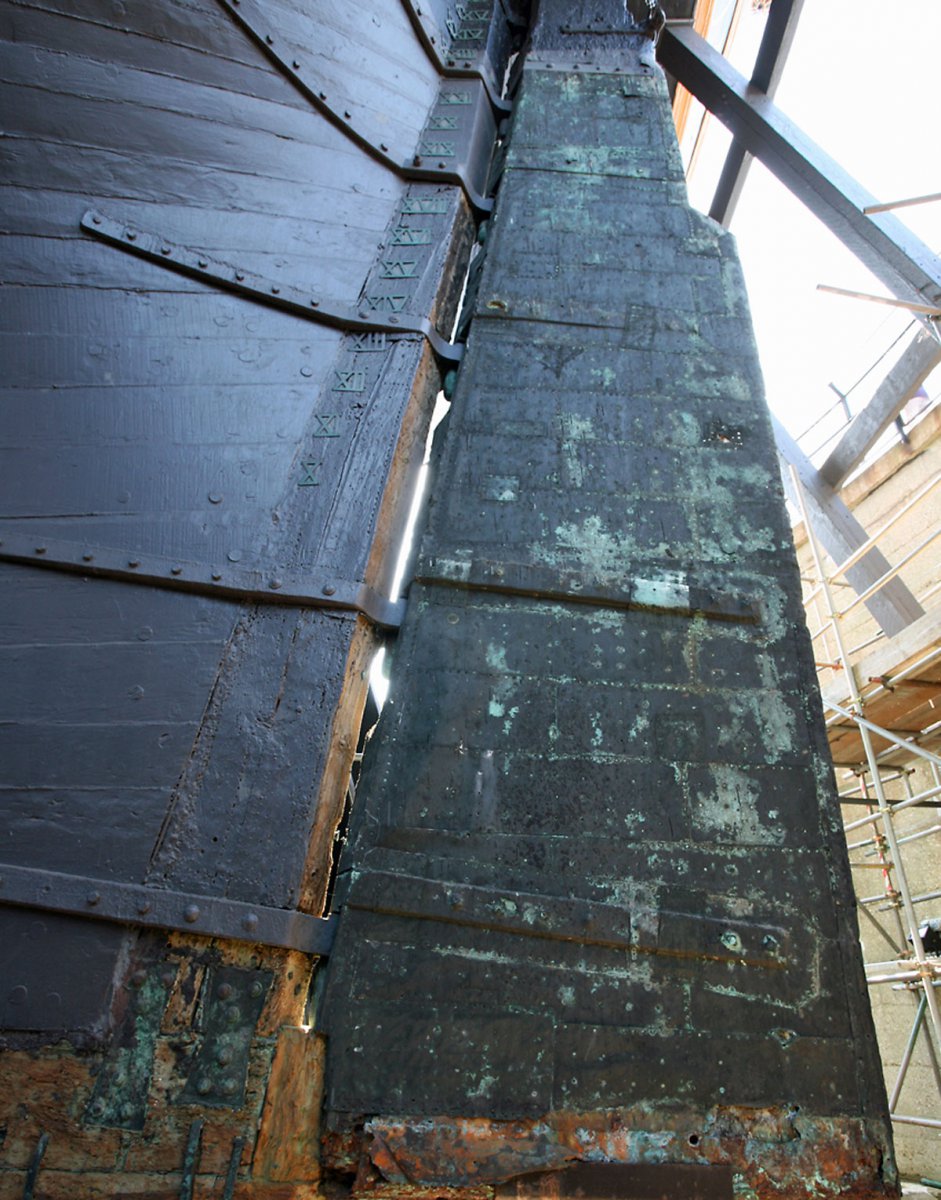

    Het is een beetje moeilijk te controleren, omdat de koperplaten van de romp verwijderd zijn, maar op detailfoto's zie je de gaatjes van de nagels nog in de hekbalk, en die komen niet overeen met de platen op het roer.

    Dus weer een typisch voorbeeld dat modelbouwers het netter en preciezer bouwen dan in het echt :)


  2. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    5.394
    Locatie:
    Ittervoort
    Denkelijk een gebrek aan vakkennis bij de bouwers van de Victory :rofl::rofl:

  3. Hoosterw

    Hoosterw Vriend van modelbouwforum.nl

    Lid geworden:
    22 jun 2011
    Berichten:
    2.756
    Locatie:
    Nuenen

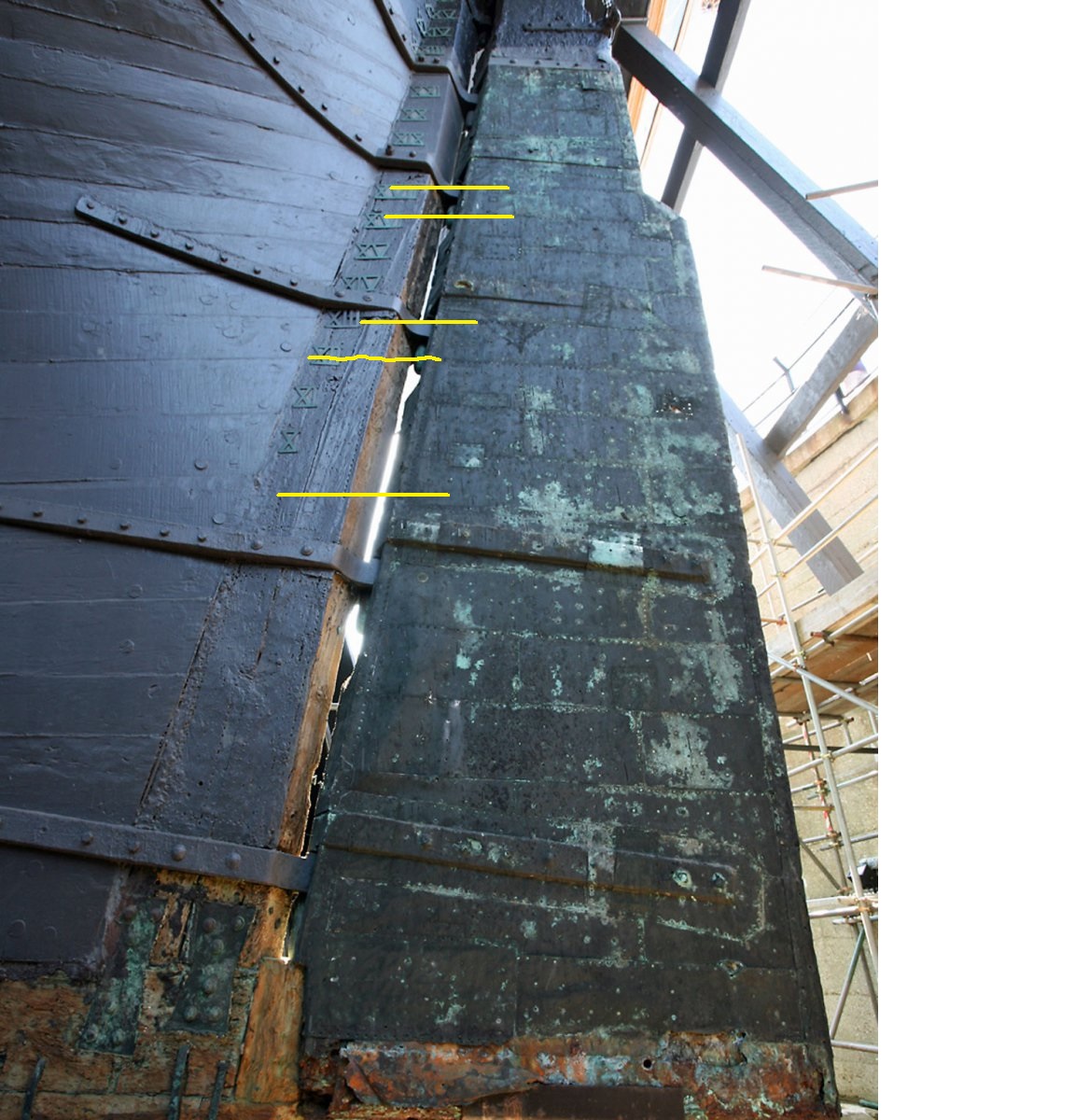

    Nou, Als ik eens even gauw een paar lijnen trek vind ik de overeenkomst toch niet slecht.

    Maar op basis van een mogelijk fout foto perspectief durf ik geen van beiden uit of in te sluiten.


    TIMBERWOLF, Herby63 en Stephan Kertész vinden dit leuk.
  4. paulbo

    paulbo verslagschrijvers

    Lid geworden:
    7 mrt 2012
    Berichten:
    620
    Locatie:
    Utrecht
    Tja, de koperen platen.
    Toch nog wat verder gekeken (had ik eerder moeten doen), en ik denk dat Herby gelijk heeft. Zie de tekening van McKay, ze lopen daar niet door:

    [​IMG]

    Ik laat het maar zo, anders maak ik misschien meer stuk dan me lief is.

    Hoosterw en Herby63 vinden dit leuk.
  5. paulbo

    paulbo verslagschrijvers

    Lid geworden:
    7 mrt 2012
    Berichten:
    620
    Locatie:
    Utrecht
  6. paulbo

    paulbo verslagschrijvers

    Lid geworden:
    7 mrt 2012
    Berichten:
    620
    Locatie:
    Utrecht
  7. Ronk

    Ronk

    Lid geworden:
    13 dec 2019
    Berichten:
    1.008
    Locatie:
    Ederveen
    Vreemd. Mijn interesse voor de vic word steeds groter...
    Niet dat ik de verslagen niet volgde maar neem er nu toch meer tijd voor

  8. paulbo

    paulbo verslagschrijvers

    Lid geworden:
    7 mrt 2012
    Berichten:
    620
    Locatie:
    Utrecht
    Hoosterw, Herby63 en Stephan Kertész vinden dit leuk.
  9. paulbo

    paulbo verslagschrijvers

    Lid geworden:
    7 mrt 2012
    Berichten:
    620
    Locatie:
    Utrecht
  10. pietsan

    pietsan Forum veteraan

    Lid geworden:
    10 dec 2011
    Berichten:
    6.661
    Locatie:
    Zeeuws-Vlaanderen
    Schitterend al die details :thumbsup::thumbsup:

  11. Jaques

    Jaques

    Lid geworden:
    31 mei 2016
    Berichten:
    3.706
    Locatie:
    Tilburg
    Mooi hoor Paul :thumbsup::thumbsup::thumbsup:

  12. Pingu57

    Pingu57 Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    14 dec 2014
    Berichten:
    5.259
    Locatie:
    Leeuwarden
    Inderdaad, prachtige details Paul:worship::worship:

  13. paulbo

    paulbo verslagschrijvers

    Lid geworden:
    7 mrt 2012
    Berichten:
    620
    Locatie:
    Utrecht
    Er was nog een karweitje te doen op het poop deck: de signaal vlaggen.

    De vlaggen die in 1805 werden gebruikt waren in 1799 gepubliceerd door Captain Sir Home Popham. De set vlaggen bestonden uit 10 nummer vlaggen (1-10) en 5 andere vlaggen (preparatory, substitute, affirmative, finish and dissent).

    Daarbij was er een boek van 38 pagina's met woorden en hun overeenkomstige code (b.v. 1376 betekent Holland). Dit vlagsysteem werd meerdere keren vervangen tot in 1857 het Commercial Code of Signals gepubliceerd door the British Board of Trade de standaard werd.

    Maar... Nelson gebruikte een codeboek dat oorspronkelijk een enigszins andere set vlaggen had dan Pophams code, en ook nog eens gereviseerd was vlak voor de Slag bij Trafalgar omdat er werd gedacht dat de signaal vlaggen gecompromitteerd waren. Omdat onduidelijk is welke vlaggen precies gebruikt werden bij de Slag bij Trafalgar heb ik het gehouden bij de Popham vlaggen.

    Ik heb een complete set geprint op transfer papier, en dat op dun, glad katoen (Poplin) gestreken.

    [​IMG]

    De grootte van de vlaggen is 7x7mm.

    Knippen, vouwen en in het juiste vakje stoppen:

    [​IMG]

    Niet blij met de hangmat netten op het Poop deck. Wordt nog vervangen.

    Laatst bewerkt: 19 dec 2020
    janzwart, Pingu57, TIMBERWOLF en 4 anderen vinden dit leuk.
  14. Pingu57

    Pingu57 Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    14 dec 2014
    Berichten:
    5.259
    Locatie:
    Leeuwarden
    Schitterend Paul.:rofl::rofl::rofl:

  15. paulbo

    paulbo verslagschrijvers

    Lid geworden:
    7 mrt 2012
    Berichten:
    620
    Locatie:
    Utrecht
    Alle bouwers een gelukkig nieuwjaar, en dank voor alle likes en complimenten.

    De romp is klaar, het is nu op de kop af 7 jaar:yes:

    Laatste karweitjes: de leuning van de trap naar het Poop Deck:

    [​IMG]

    De profielen op de romp:
    Niet zo blij met de versiering die in de kit zit, dus zelf wat gemaakt:

    [​IMG]

    Op de romp:

    [​IMG]

    Met z'n drieën:

    [​IMG]

    En geschilderd:

    [​IMG]

    Dan even een overzichtje van het werk tot nu toe:

    [​IMG]

    Op de volgende foto zie je de gesimuleerde voorste kanon poorten van het onderste en middelste kanondek. Een heel dun rood lijntje maakt deze nep-kleppen wat realistischer

    [​IMG]

    [​IMG]

    Bakboord:

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    En dan het tweede boek van de bouwbeschrijving: masten, ra's, lopende en staand want.

    Hoosterw, TIMBERWOLF, Jaques en 7 anderen vinden dit leuk.
  16. Pingu57

    Pingu57 Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    14 dec 2014
    Berichten:
    5.259
    Locatie:
    Leeuwarden
    Het mag dan wat tijd kosten Paulbo, maar je maakt er wel een pronkstuk van. :worship::worship:

    Herby63 vindt dit leuk.
  17. Peter58

    Peter58

    Lid geworden:
    4 nov 2019
    Berichten:
    1.786
    Locatie:
    Vrouwenparochie
    Geweldig om te zien, hoop werk, maar eer van je werk. :thumbsup:
    Grt peter

  18. Flying Scotsman

    Flying Scotsman

    Lid geworden:
    21 mrt 2020
    Berichten:
    1.375
    Locatie:
    Thuis
    Indrukwekkend, :)

  19. Mees Ippel

    Mees Ippel

    Lid geworden:
    6 jun 2006
    Berichten:
    935
    Locatie:
    Werkendam
    Niet vervelend om een stoeltje bij te zetten.
