HMS Victory - Caldercraft - 1:72

Discussie in 'Bouwverslagen historische schepen' gestart door paulbo, 16 feb 2014.

  1. Jaques

    Jaques

    Lid geworden:
    31 mei 2016
    Berichten:
    3.763
    Locatie:
    Tilburg
    Het komt mij allemaal zeer bekend voor, maar hier zie je dan toch de grote verschillen ontstaan tussen het Caldercraft pakket en dat van de Agostini
    Maar het is allemaal weer heel mooi wat je hier tentoon spreid Paul, knap hoor :thumbsup::thumbsup:

  2. paulbo

    paulbo verslagschrijvers

    Lid geworden:
    7 mrt 2012
    Berichten:
    622
    Locatie:
    Utrecht
    Wat veranderingen:.

    De jufferblokken moesten closed heart blokken zijn

    Ik wilde toch even laten zien hoe ik dat heb gedaan, waarschijnlijk zijn er gemakkelijker manieren, maar dit werkt wel. De uitdaging is om de blokken op de goede plaats en een strak touw rond de boegspriet te krijgen.

    De eerste had ik al gedaan


    [​IMG]

    Wel even de afmetingen uitrekenen. Je weet de diameter van de boegspriet dus met omtrek = Pi x diameter weet je ook de omtrek.

    Een 0,25mm draad door een 0,40mm draad

    [​IMG]

    En terug op de juiste afstand voor de omtrek van het blok (plus de trens)


    [​IMG]

    Blok in een derde handje, met de dikke draad achter het blok


    [​IMG]

    Knoop maken en vasttrekken

    [​IMG]

    Beide einden in een klem

    [​IMG]


    Bindsel maken

    [​IMG]

    En de tweede is klaar

    [​IMG]

    De derde heeft een slip mechanisme om de draad aan te trekken als 'ie om de boegspriet zit

    Beide einden in klemmen
    [​IMG]


    [​IMG]

    een eind terug naar het blok, zodat er een lus ontstaat. Deze wordt meegenomen in het bindsel


    [​IMG]


    De lus.
    De draad door het bindsel is slippend

    [​IMG]

    Trek de draad aan bij het vrije einde, vastzetten met secondelijm en snij de restjes af

    [​IMG]

    Gr. Paul

    walter10, Gerko511, Flying Scotsman en 3 anderen vinden dit leuk.
  3. paulbo

    paulbo verslagschrijvers

    Lid geworden:
    7 mrt 2012
    Berichten:
    622
    Locatie:
    Utrecht
    En de masthoepels onder de schaal (rubbing paunch)

    [​IMG]

    De speren op hun plek. schachten bruin (hout) ipv zwart (zoals de bouwbeschrijving suggereert)

    [​IMG]

    walter10, Gerko511, Flying Scotsman en 6 anderen vinden dit leuk.
  4. Pingu57

    Pingu57 Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    14 dec 2014
    Berichten:
    5.370
    Locatie:
    Leeuwarden
    Fraai hoor, en een heel kunstig stukje knoopwerk om die blokken daar zo mooi te krijgen Paul

    Herby63 vindt dit leuk.
  5. Sjors Blomberg

    Sjors Blomberg

    Lid geworden:
    15 feb 2019
    Berichten:
    376
    Locatie:
    Bleiswijk
    Een heel goede uitleg zo.
    Misschien iets voor de tips & tricks?

  6. paulbo

    paulbo verslagschrijvers

    Lid geworden:
    7 mrt 2012
    Berichten:
    622
    Locatie:
    Utrecht
    Wat vooruitgang met de fokkemast


    De verschillende delen (ondermast, fokkesteng, fokkebramsteng (met fokkebovenbramsteng), fokkemars, bramdwarszalingen, bramlangszalingenen handmast (Nederlandse benaming?)) zijn klaar. Veel zoekwerk, vooral wat betreft de schijven in de verschillende mast delen.

    De delen, met de onderkant van de fokkemars, bramzalingen en ezelshoofd:



    [​IMG] upload_2021-2-8_9-28-29.gif


    De bovenzijde van fokkemars, bramzalingen en ezelshoofd



    [​IMG] upload_2021-2-8_9-28-29.gif


    Details:

    Het ezelshoofd heeft 4 blokken: In het midden de toppenantblokken. Achter/onder: de bouwbeschrijving zegt voor de fore topmast yard cluelines, maar in Zu Mondfeld zie ik ook iets met stengewindreep. Iemand??

    De dwarszalingen (rechts) lopen taps toe aan de onderkant en de langszalingen ook en zijn afgerond.

    Schijven voor de voor de bramsteng boelijns zitten in het achtereind van de langszalingen en lopen schuin. (aan de grote mast zitten die schijven aan de voorzijde).



    [​IMG] upload_2021-2-8_9-28-29.gif


    [​IMG] upload_2021-2-8_9-28-29.gif


    De fokkesteng heeft twee schijven. De onderste in de hieling, diagonaal van voor-bakboord naar achter stuurboord. Daar boven een schijf van voor stuurboord naar achter bakboord. Daardoorheen liepen de stengewindrepen, voor het strijken van de stengen.


    [​IMG] upload_2021-2-8_9-28-29.gif
    .

    [​IMG] upload_2021-2-8_9-28-29.gif


    De fokkebramsteng geeft 4 schjijven. de onderste net boven de hieling; diagonaal van voor-stuurboord naar achter-bakboord.



    [​IMG] upload_2021-2-8_9-28-29.gif


    De rest van de schijven volgens McKay:


    [​IMG] upload_2021-2-8_9-28-29.gif


    Volgende: de mast opbouwen en schildpadden (schijvenblok), kardeelblok, latten voor de geleiding van de ra monteren.

    walter10, Gerko511, TIMBERWOLF en 5 anderen vinden dit leuk.
  7. Herby63

    Herby63

    Lid geworden:
    6 aug 2009
    Berichten:
    1.520
    Locatie:
    Brugge
    Zeer verzorgd uitgevoerd weer.
    :thumbsup:

    Zijn dat standaardblokken van Caldercraft, of Kolderstok?

    Laatst bewerkt: 8 feb 2021
  8. paulbo

    paulbo verslagschrijvers

    Lid geworden:
    7 mrt 2012
    Berichten:
    622
    Locatie:
    Utrecht
    De 2mm blokken zijn van Syren. De andere van Clasicmodel (inderdaad met één s) Het zijn blokken uit Polen.
    Ik vond de blokken van Caldercraft te hoekig en Kolderstok had toen geen blokken

    Herby63 vindt dit leuk.
  9. paulbo

    paulbo verslagschrijvers

    Lid geworden:
    7 mrt 2012
    Berichten:
    622
    Locatie:
    Utrecht
    Ondertussen is de fokkemast klaar, en de grote mast bijna.

    Ik heb een vraag over de bezaansmast: moet daar een "rubbing paunch" op of niet?

    De bouwbeschrijving zegt van niet, en ook Longridge en McKay (in McGowan HMS Victory) schrijven en tekenen van niet.

    Maar James Lees zegt van wel, en ook in de tekening van McKay in The 100-gun ship, Victory" zie je een rubbing paunch op de bezaansmast.
    Nogal verwarrend. Weet iemand het?

    Dezelfde verwarring wat betreft de fid hole en fid van de mizzen topgallant mast. BB en McKay zeggen van niet, maar Lees zegt van wel.....

    Iemand die het weet?

    Laatst bewerkt: 4 mei 2021 om 16:36
  10. Herby63

    Herby63

    Lid geworden:
    6 aug 2009
    Berichten:
    1.520
    Locatie:
    Brugge

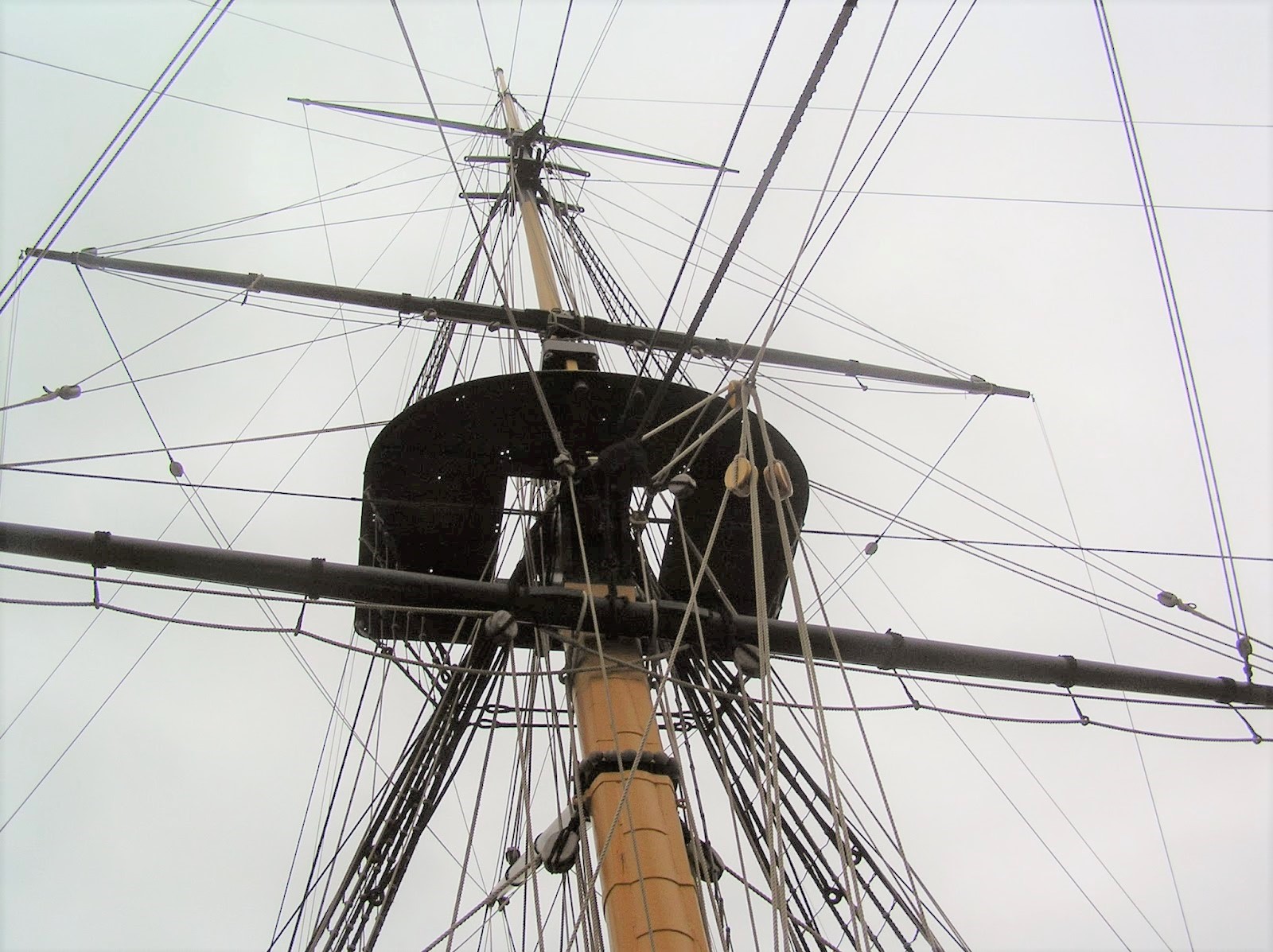

    neen, geen rubbing paunch op de bazaanmast PA040061.JPG

    zonder fid valt hij naar beneden, dus zeker aanbrengen

  11. paulbo

    paulbo verslagschrijvers

    Lid geworden:
    7 mrt 2012
    Berichten:
    622
    Locatie:
    Utrecht
    Dank je Herby. Ik vermoedde al dat de bezaansmast geen rubbing paunch moest hebben. Toch wel gek eigenlijk, want ook bij die mast wil je mast en ra's beschermen.
    Over de fid: dat klinkt heel logisch, en zit de BB er een beetje naast.
    Ik kan weer verder!

  12. Herby63

    Herby63

    Lid geworden:
    6 aug 2009
    Berichten:
    1.520
    Locatie:
    Brugge
    Aan de bazaanra, (cross jack yard) werd uiterste zelden of eigenlijk nooit een zeil gehangen, waardoor het ook niet nodig was om deze ra te laten zakken om het zeil te bevestigen of af te nemen, en bij het ophalen/neerlaten kon het zeil dus ook niet beschadigen bij het over de mastringen glijden.
    En daarom vermoed ik dus dat er geen nood was aan een rubbing pounch.

  13. Sjors Blomberg

    Sjors Blomberg

    Lid geworden:
    15 feb 2019
    Berichten:
    376
    Locatie:
    Bleiswijk
    Zo Paul,

    Op een iets koudere dag in mei maar weer eens je hele verslag van voor naar achter gelezen.
    Uiteraard niet zonder reden......
    Ik heb net het boek besteld van Longridge, de anatomy of the Victory (of zoiets)
    Ook niet zonder reden.
    Over een paar maanden (hoop ik)zal de Caldecraft Victory ook bij mij thuis gaan binnen vallen( arme UPS)
    Dus ga vooral door en jouw verslag zal als leidraad voor mij zijn.

    Sjors

  14. Herby63

    Herby63

    Lid geworden:
    6 aug 2009
    Berichten:
    1.520
    Locatie:
    Brugge
    The anatomy of Nelsons Ships is werkelijk voortreffelijk. Mijn exemplaar, tweedehand eerste druk, is tot op de draad versleten van het lezen en herlezen en uit- en omrekenen :)

  15. paulbo

    paulbo verslagschrijvers

    Lid geworden:
    7 mrt 2012
    Berichten:
    622
    Locatie:
    Utrecht
    @sjors: Ik hoop dat mijn bouwverslag nuttig is. Zelf had ik ook veel aan het verslag van Gil Middleton op MSW.
    Begrijp ik het goed dat je meerdere modellen tegelijk bouwt zoals Snake?
    In ieder geval veel succes met de Victory, ik ga je volgen.
    @herby: Helemaal eens met je. Onmisbaar is ook "100-gun ship Victory" van McKay, onder de loep-lamp gaat er nog een wereld van details open in dat boek. Maar dat ligt misschien ook aan mijn (ogen)leeftijd...

    Laatst bewerkt: 4 mei 2021 om 14:48
    Herby63 vindt dit leuk.
  16. Sjors Blomberg

    Sjors Blomberg

    Lid geworden:
    15 feb 2019
    Berichten:
    376
    Locatie:
    Bleiswijk
    @Herby63, ik ben erg benieuwd naar het boek. Wat ik gehoord heb is het een goed naslag werk om er bij te hebben.

    @paulbo, jouw verslag is heel nuttig! Ik heb al verschillende dingen gezien waar ik wat mee ken. Eigenlijk is dit een idee van mijn vrouw om 1 log te volgen. Dus dat ben jij geworden ik bouw momenteel alleen aan de Snake. De Nuestra staat even op de plank omdat de voorste mast is gebroken. Komt wel een keer goed alleen nu nog even niet.

    Sjors

  17. paulbo

    paulbo verslagschrijvers

    Lid geworden:
    7 mrt 2012
    Berichten:
    622
    Locatie:
    Utrecht
    ik voel me vereerd!

  18. Sjors Blomberg

    Sjors Blomberg

    Lid geworden:
    15 feb 2019
    Berichten:
    376
    Locatie:
    Bleiswijk
    Mag
    Ik kijk regelmatig mij cornwall model boats maar de Victory blijft maar niet in voorraad staan....kan ik nog ff doorsparen,

    Sjors

  19. Herby63

    Herby63

    Lid geworden:
    6 aug 2009
    Berichten:
    1.520
    Locatie:
    Brugge
    IK ook, wel niet voor de Victory :) hou er rekening mee dat er inklaringskosten, en BTW, en voor dergelijke grote aankopen misschien ook invoerrechten bijkomen, waardoor aankopen in GB niet meer interessant is.
    ik zou sites als Ebay in EU, amazon.nl of De in de gaten houden, dan weet je dat de aangekondigde prijs ook de betaalde prijs wordt.
    Ook bepaalde winkels met webshop zijn de moeite waard om te volgen vb Baillien in Antwerpen heeft soms voordelige prijzen.

    Wat het boek betreft: na een algemene inleiding over de constructie van schepen uit die periode, is het een zeer gedetailleerde beschrijving van een modelbouwer voor modelbouwers. Enige nadeel is de maatvoering, soms die van het werkelijke schip, soms van zijn model in schaal 1/48, en alles in voeten en inches.

    Bram Born vindt dit leuk.
  20. walter10

    walter10

    Lid geworden:
    7 nov 2020
    Berichten:
    125
    Locatie:
    zeeland
    :worship::yes:
