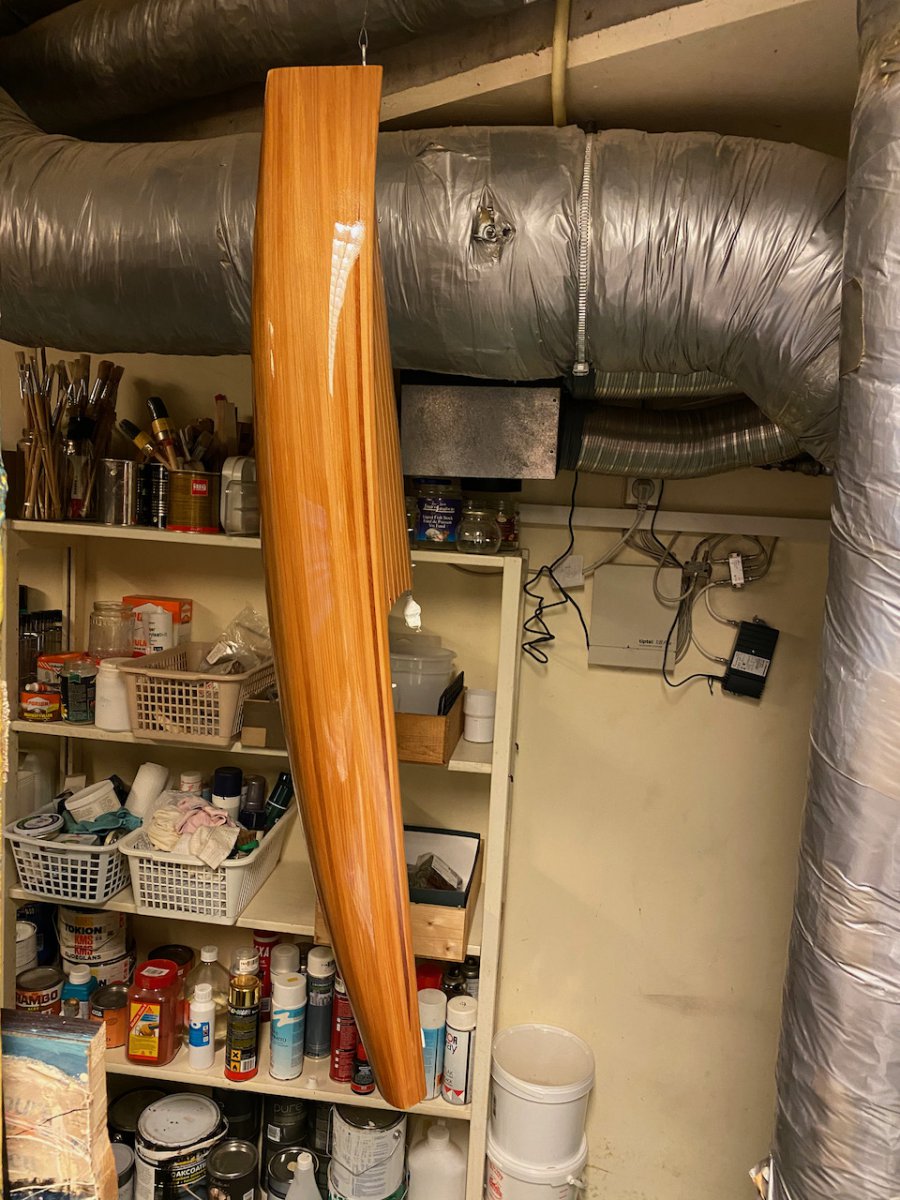

IOM 'Slice' in red cedar

Discussie in 'Zeilschepen' gestart door Hay, 3 feb 2020.

  1. Hay

    Hay

    Lid geworden:
    11 dec 2010
    Berichten:
    469
    Locatie:
    Muiden

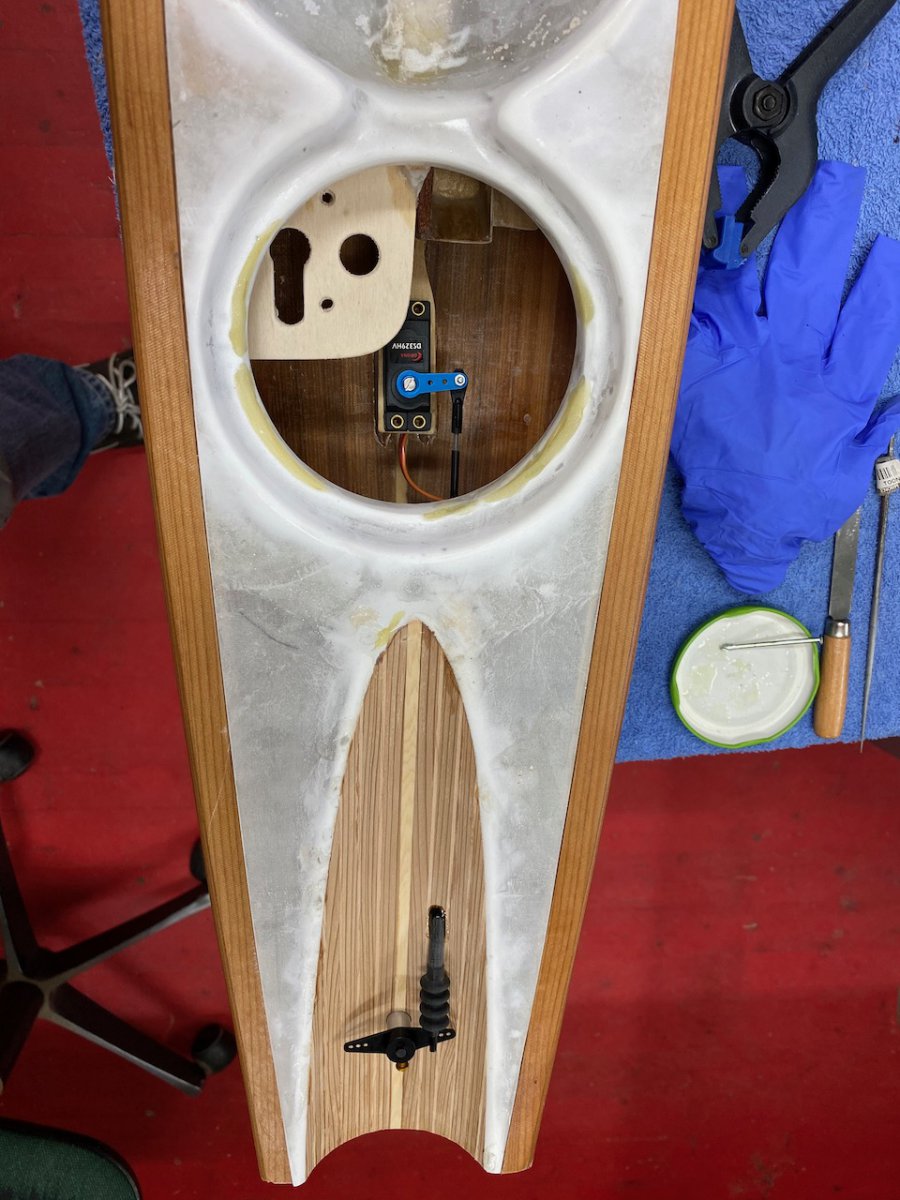

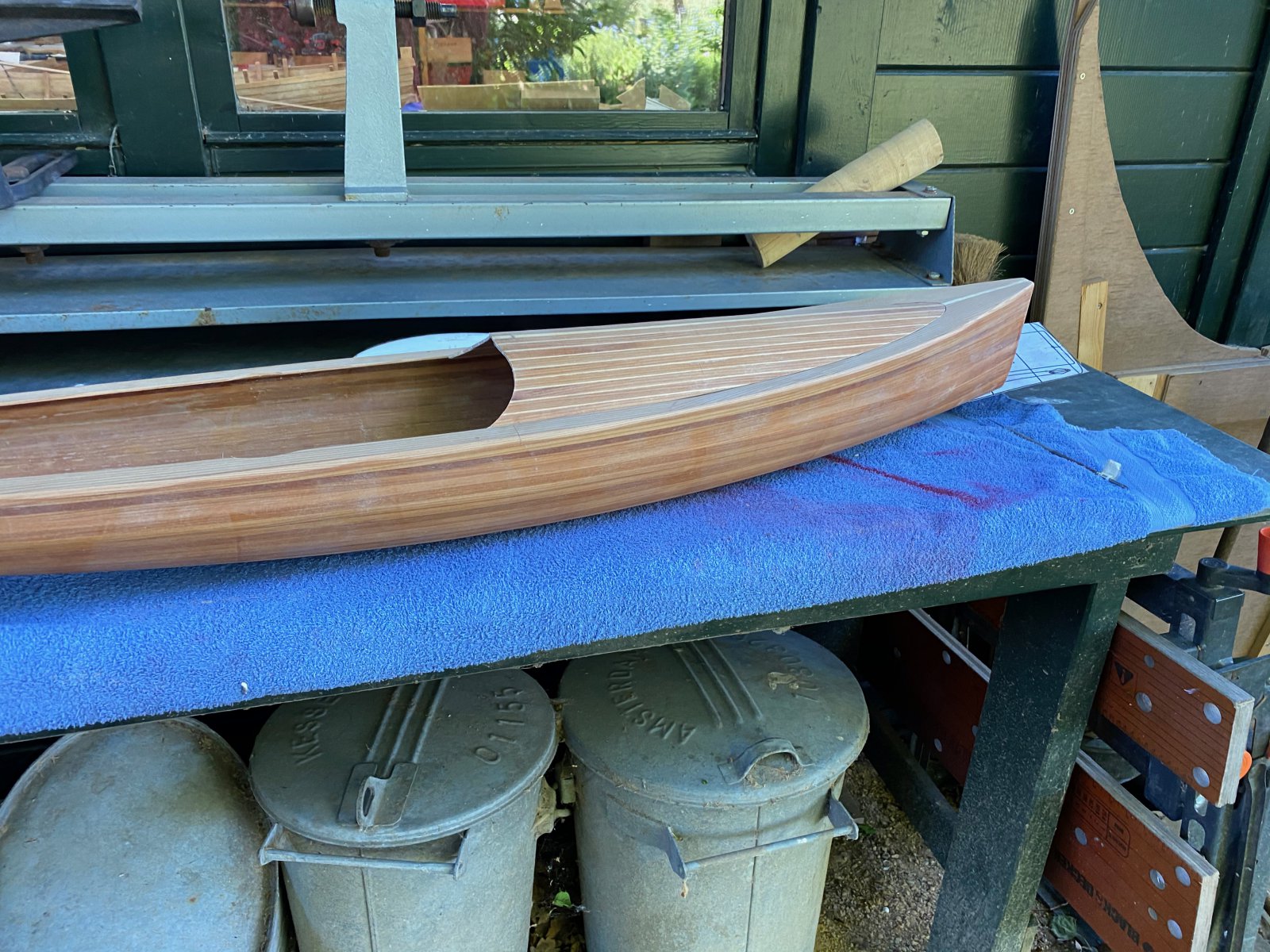

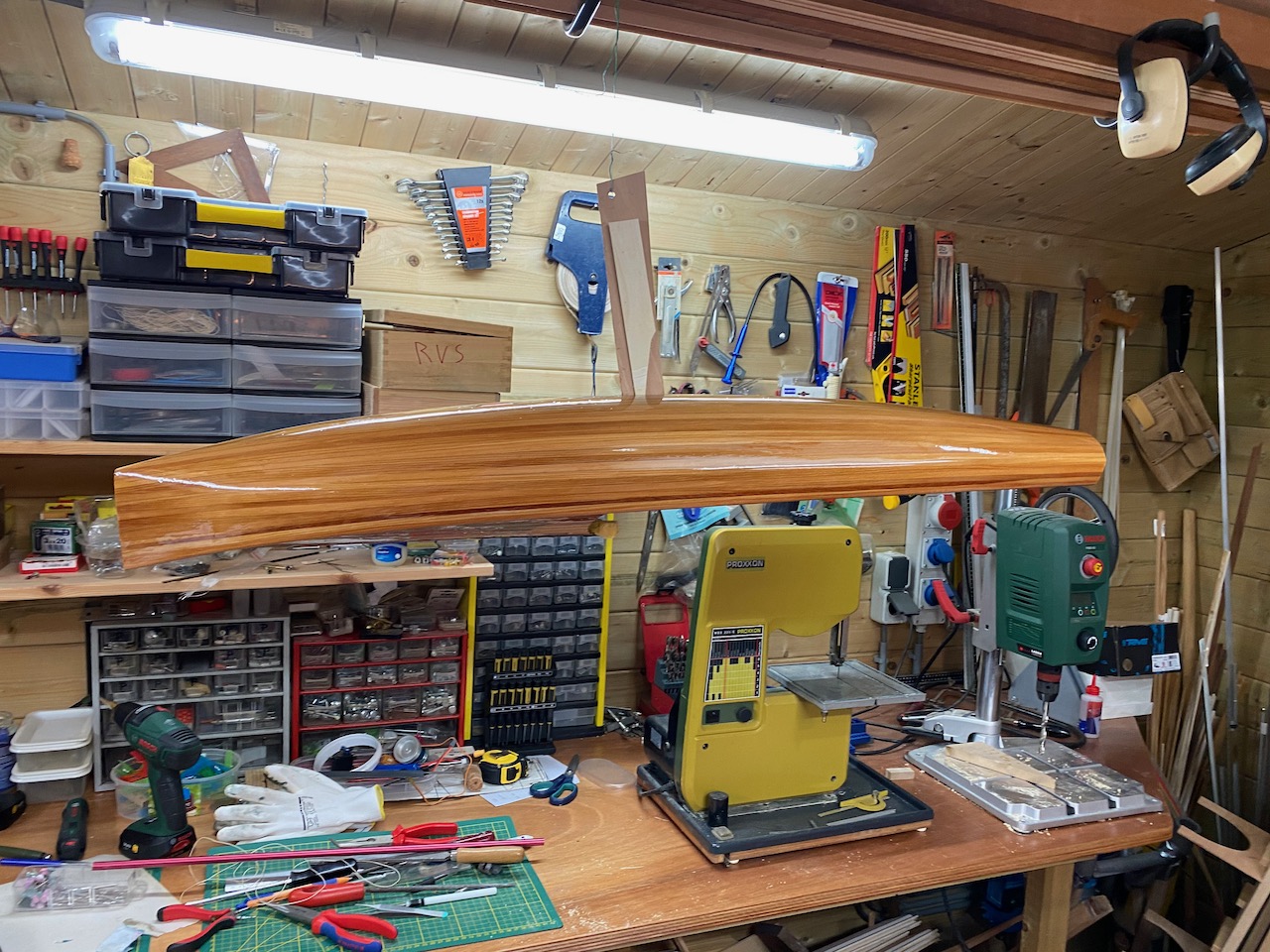

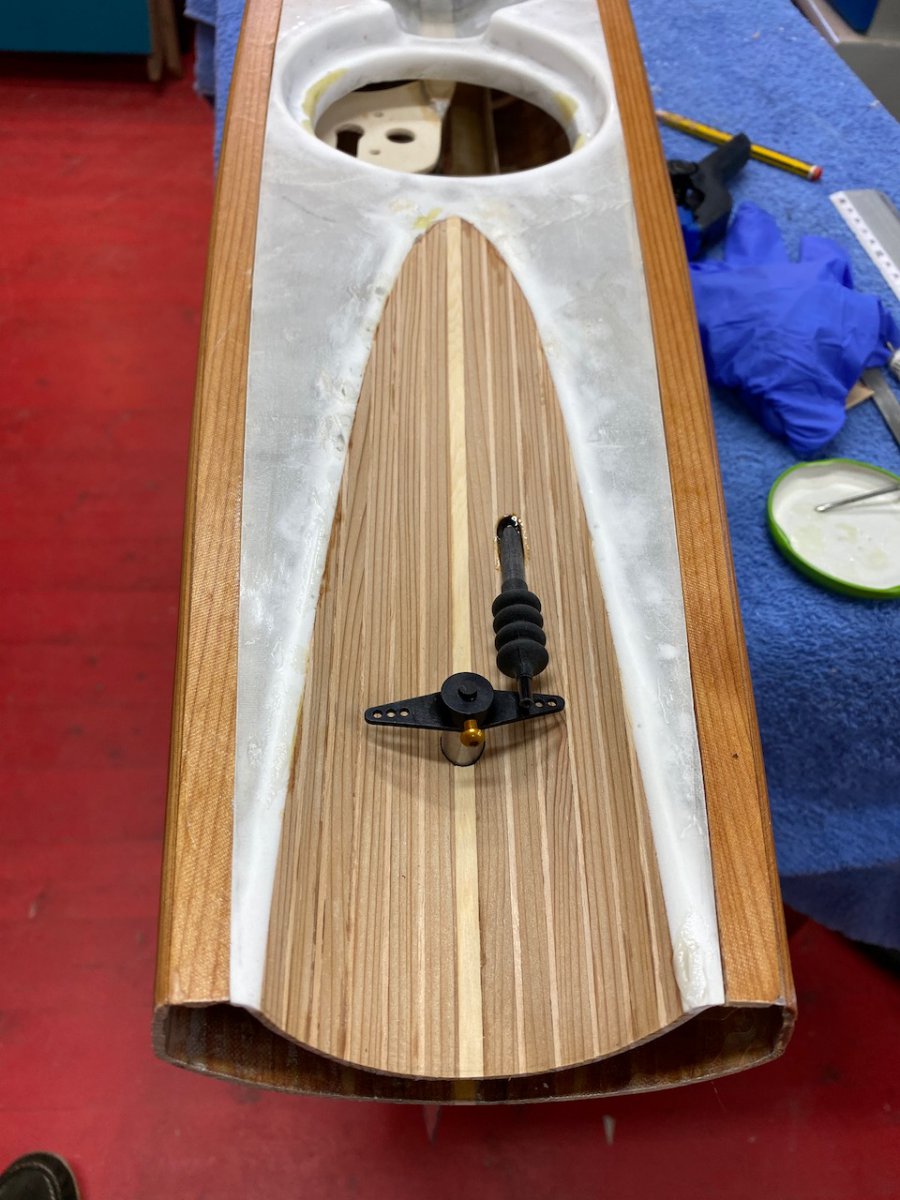

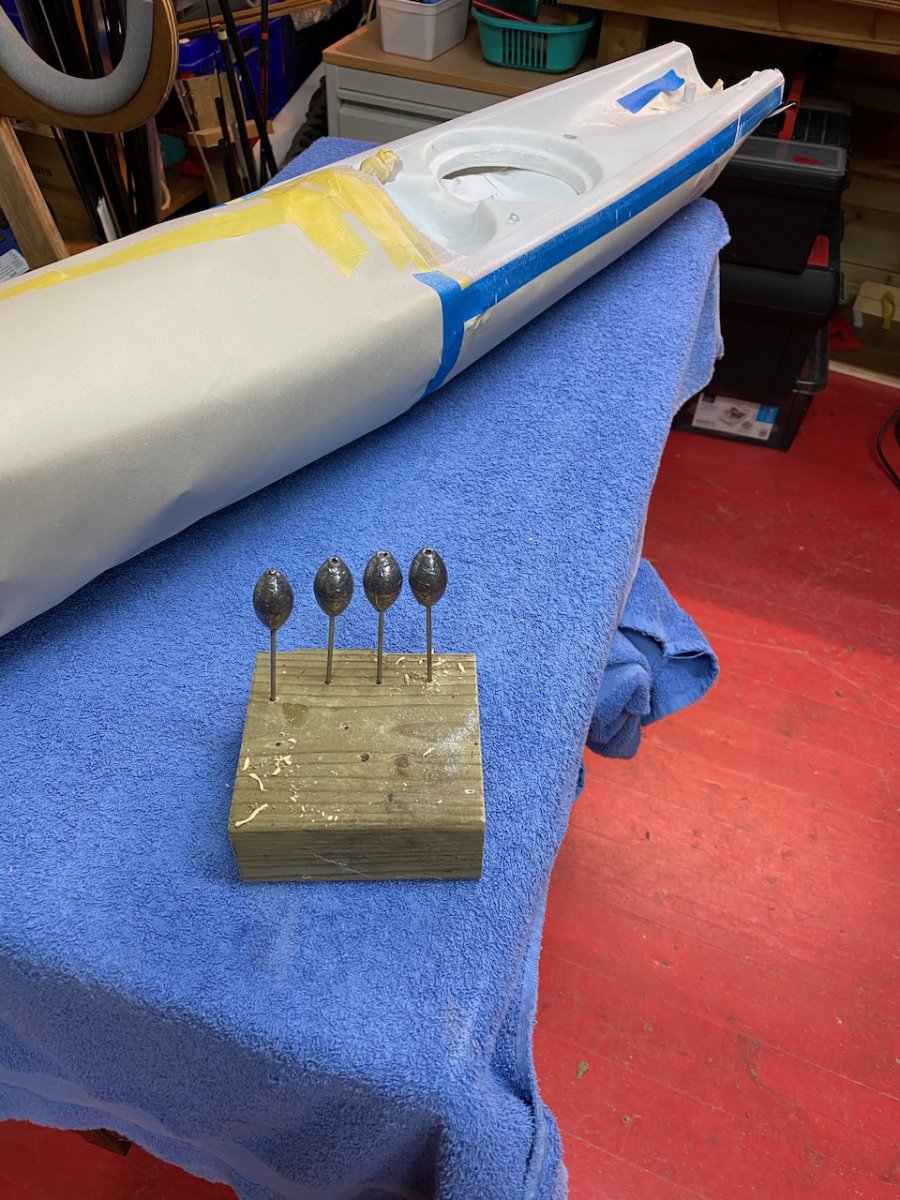

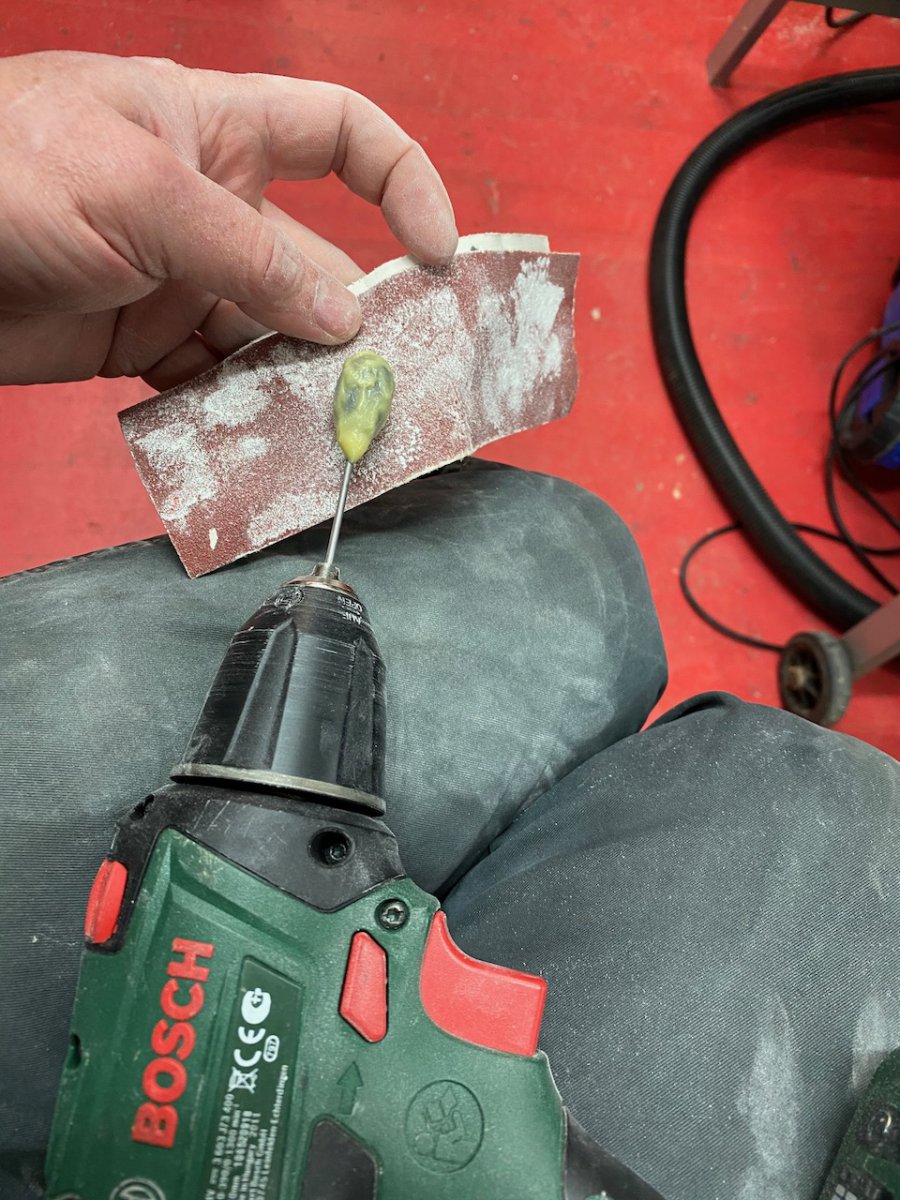

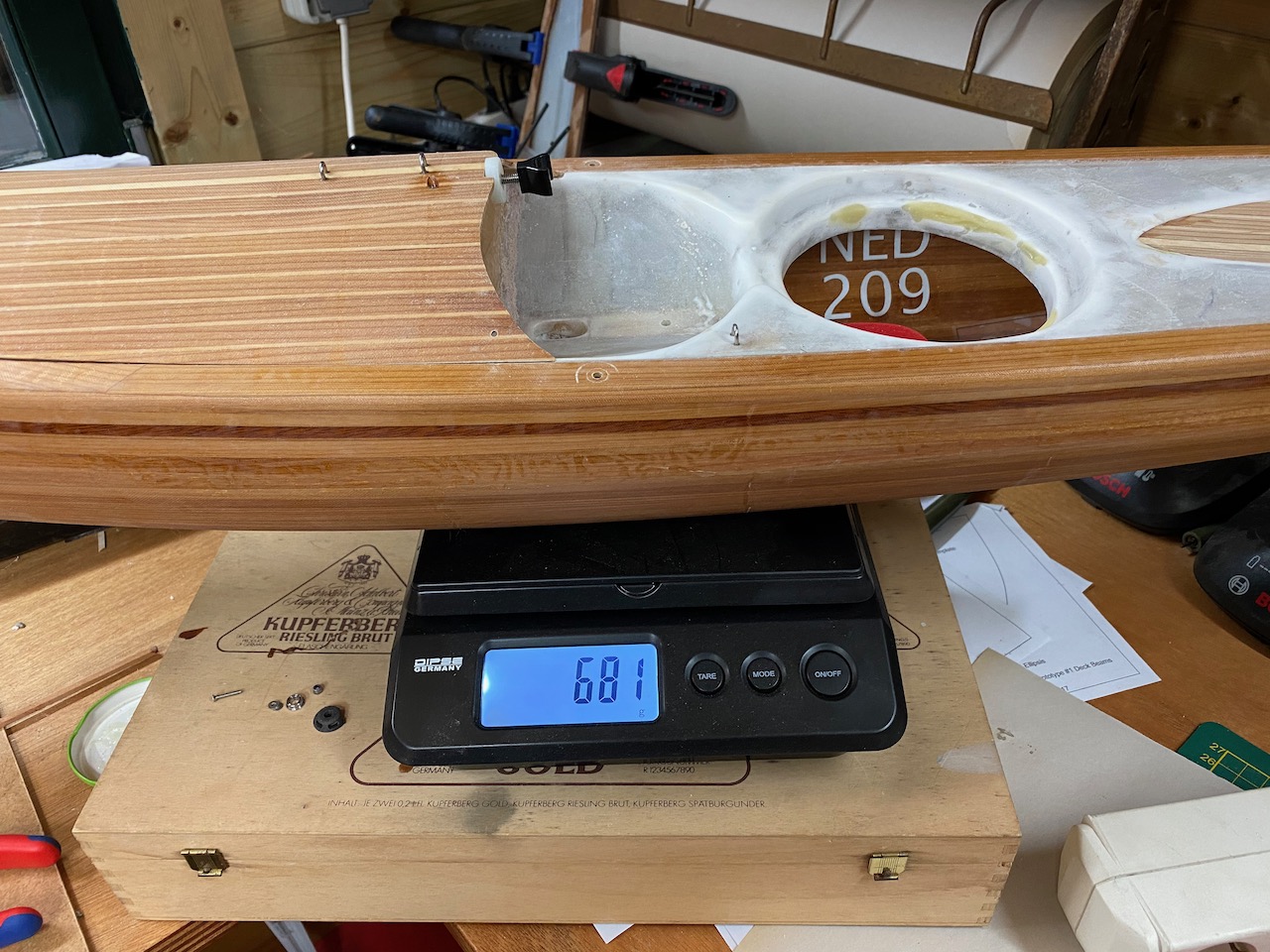

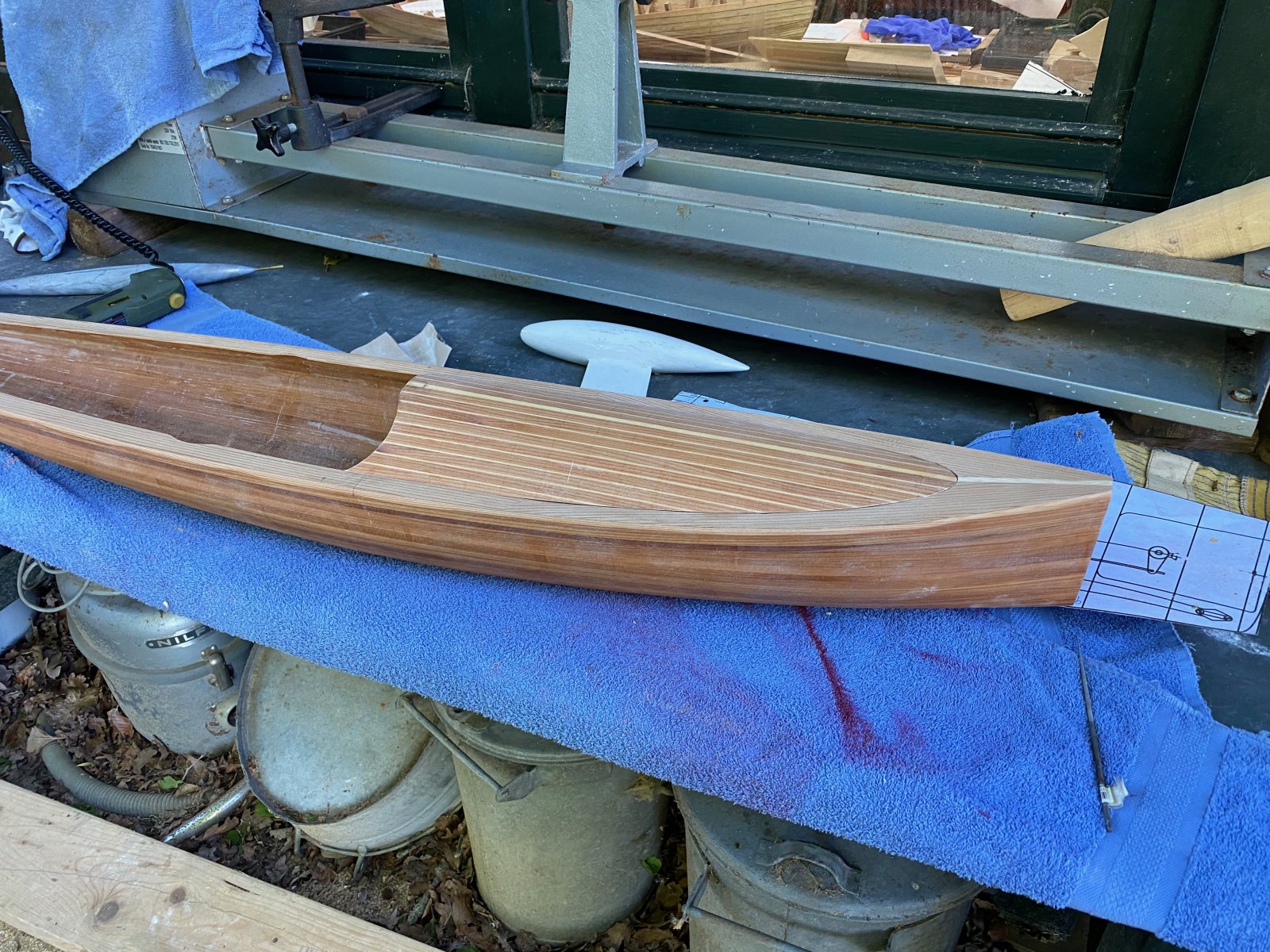

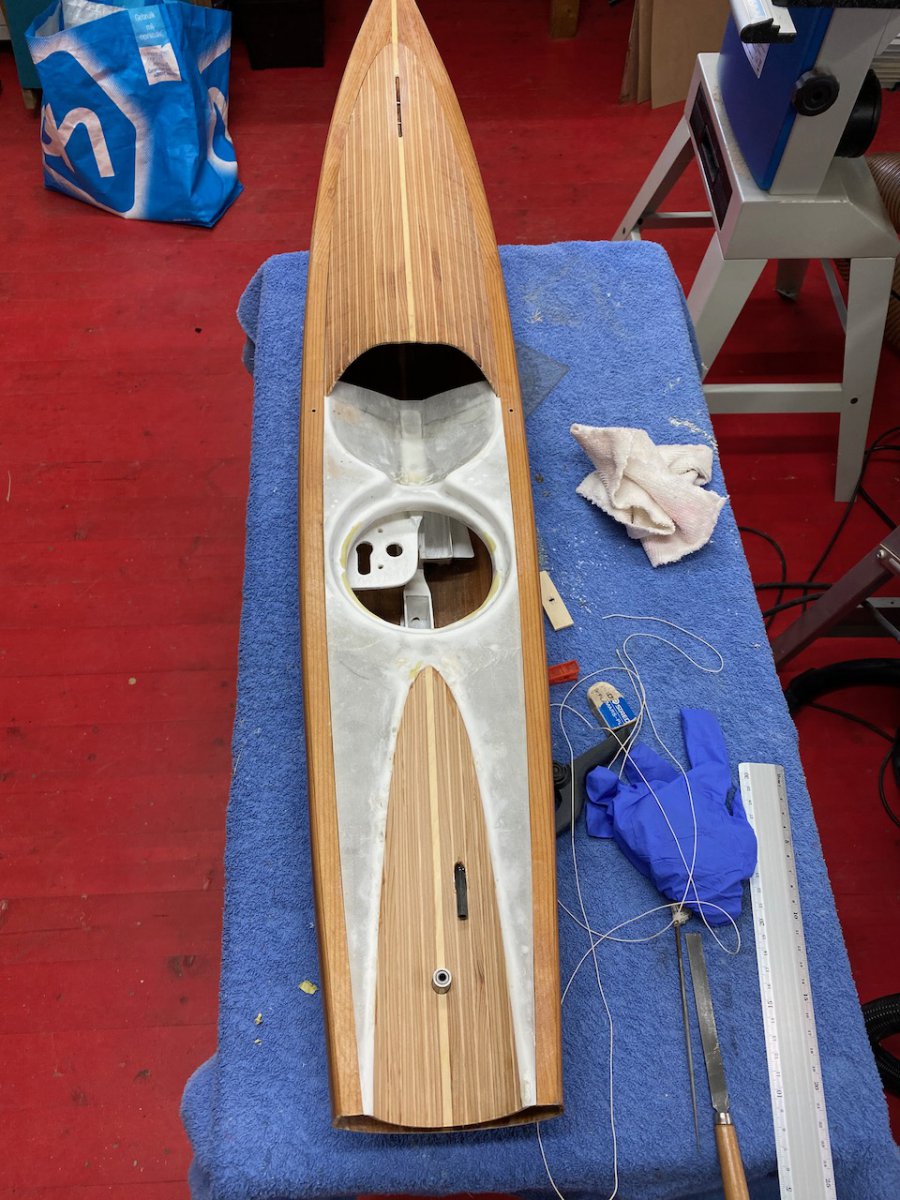

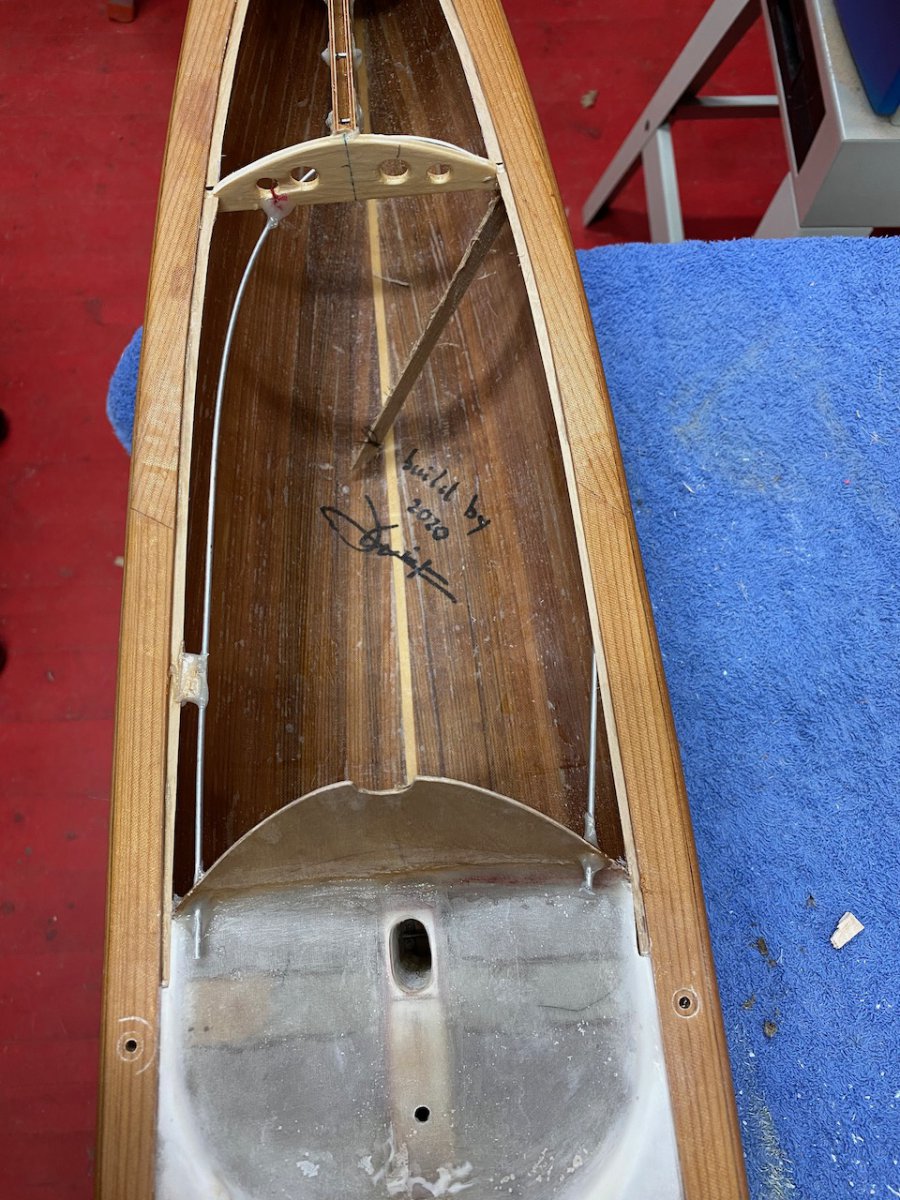

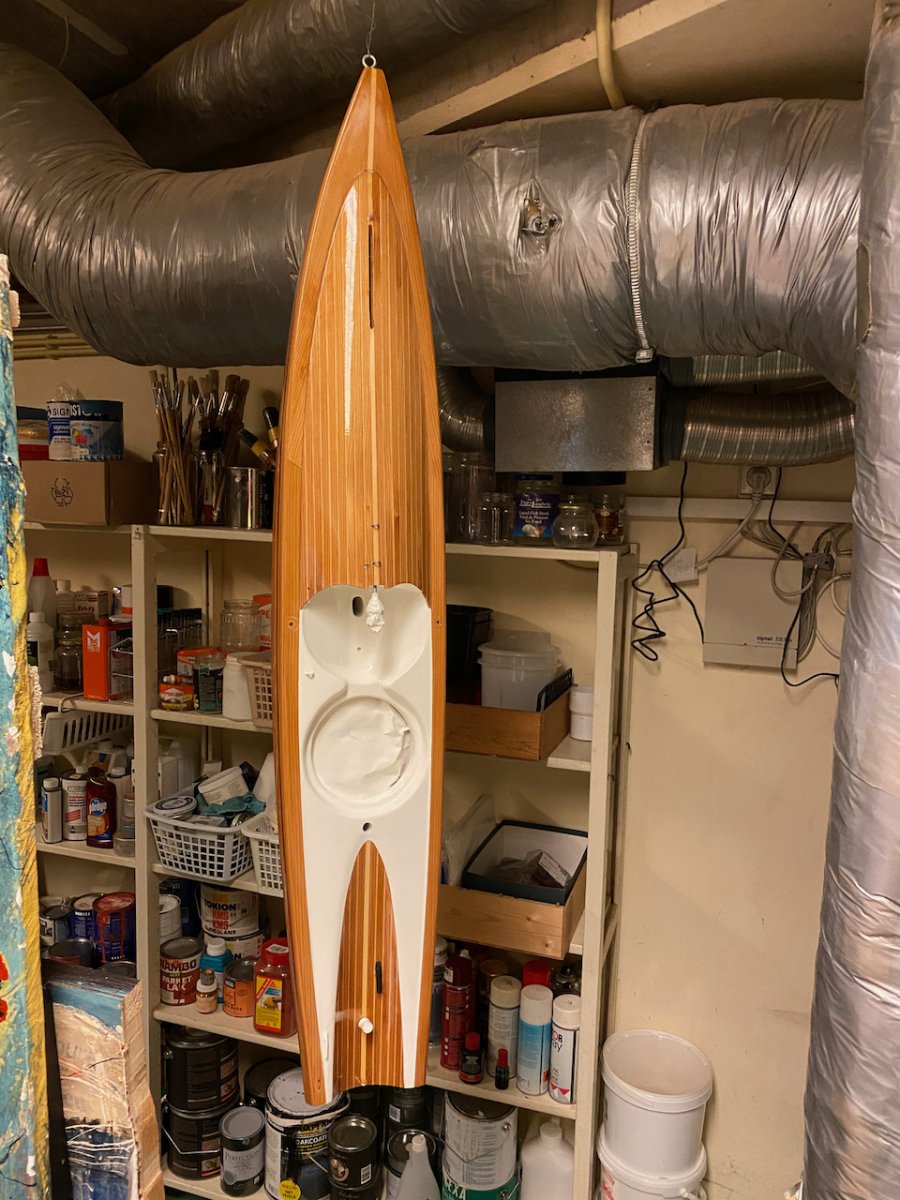

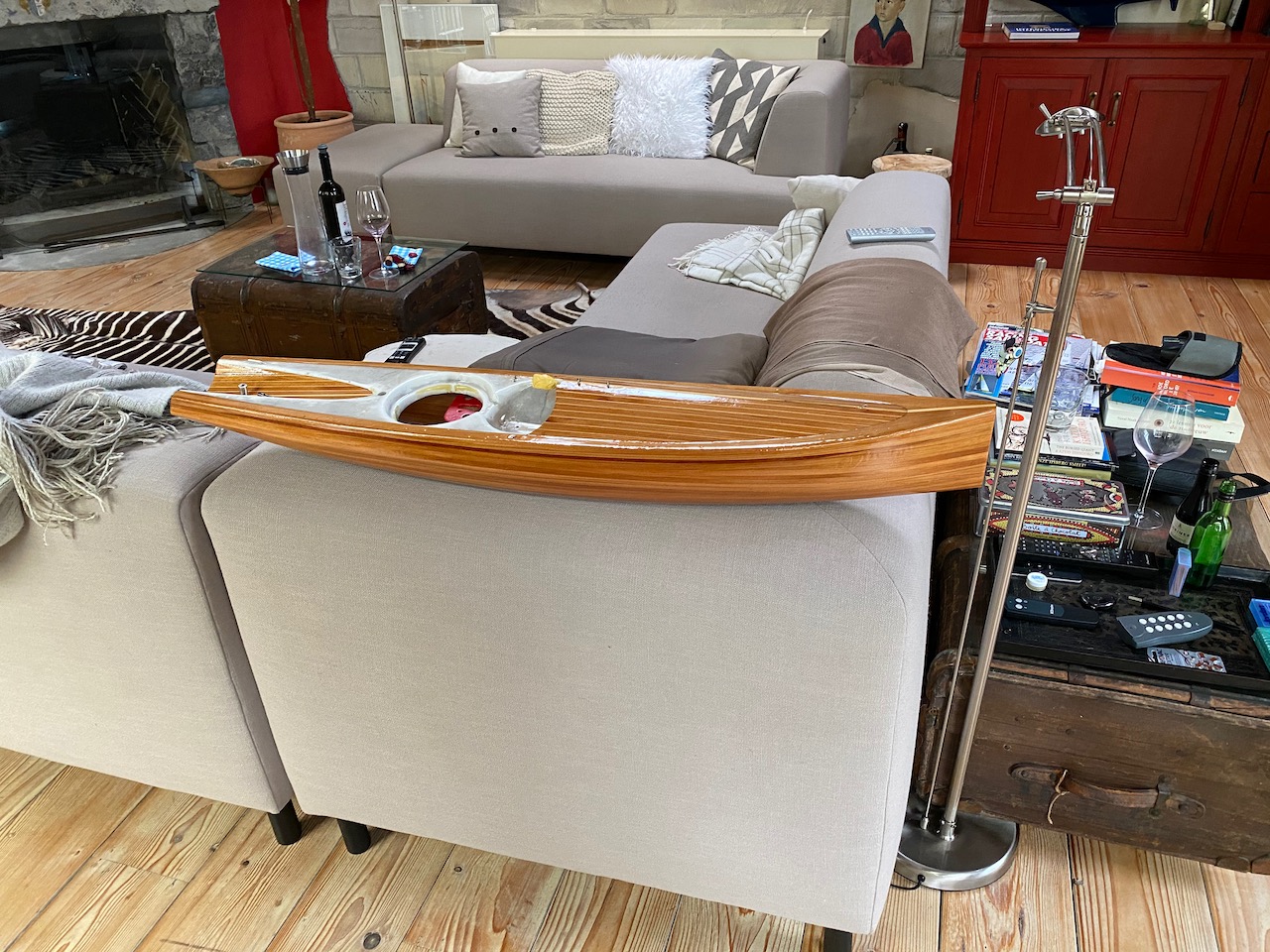

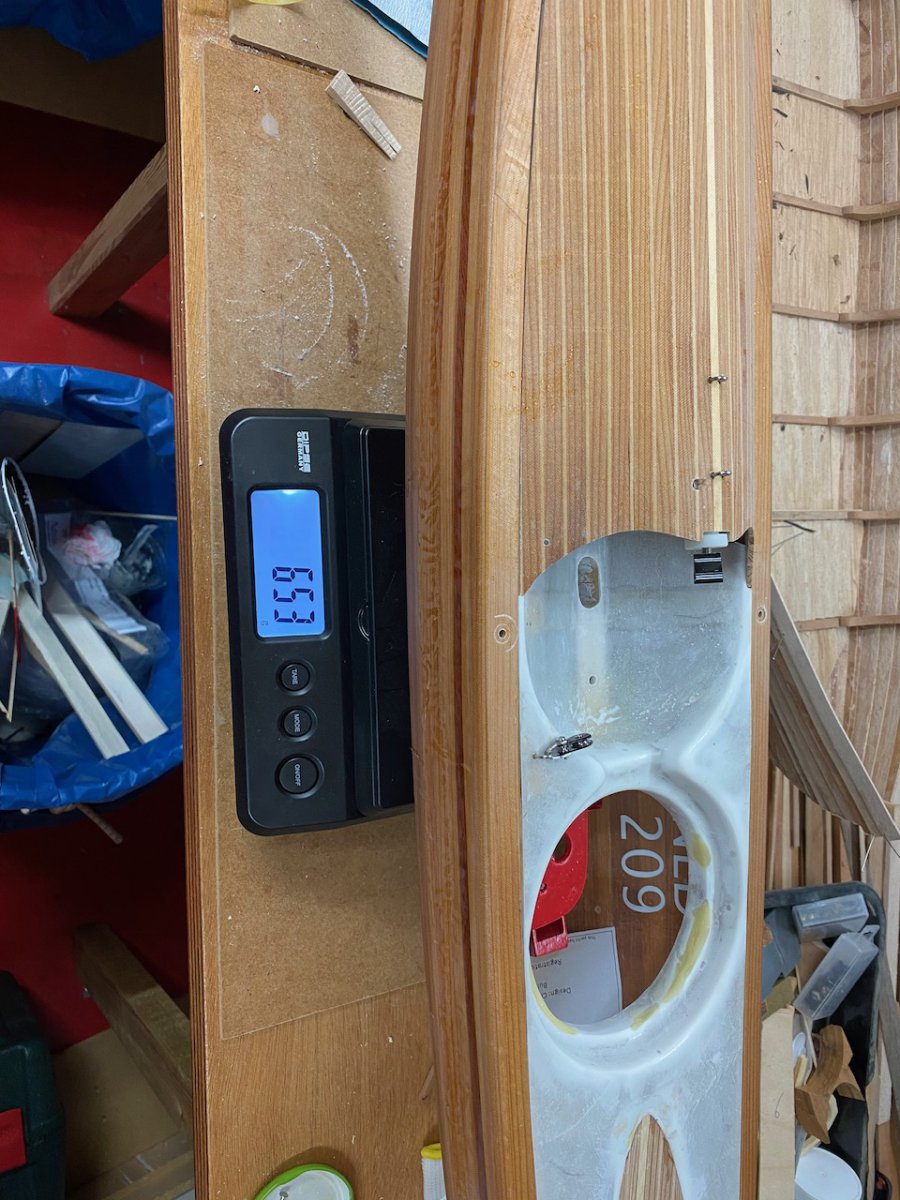

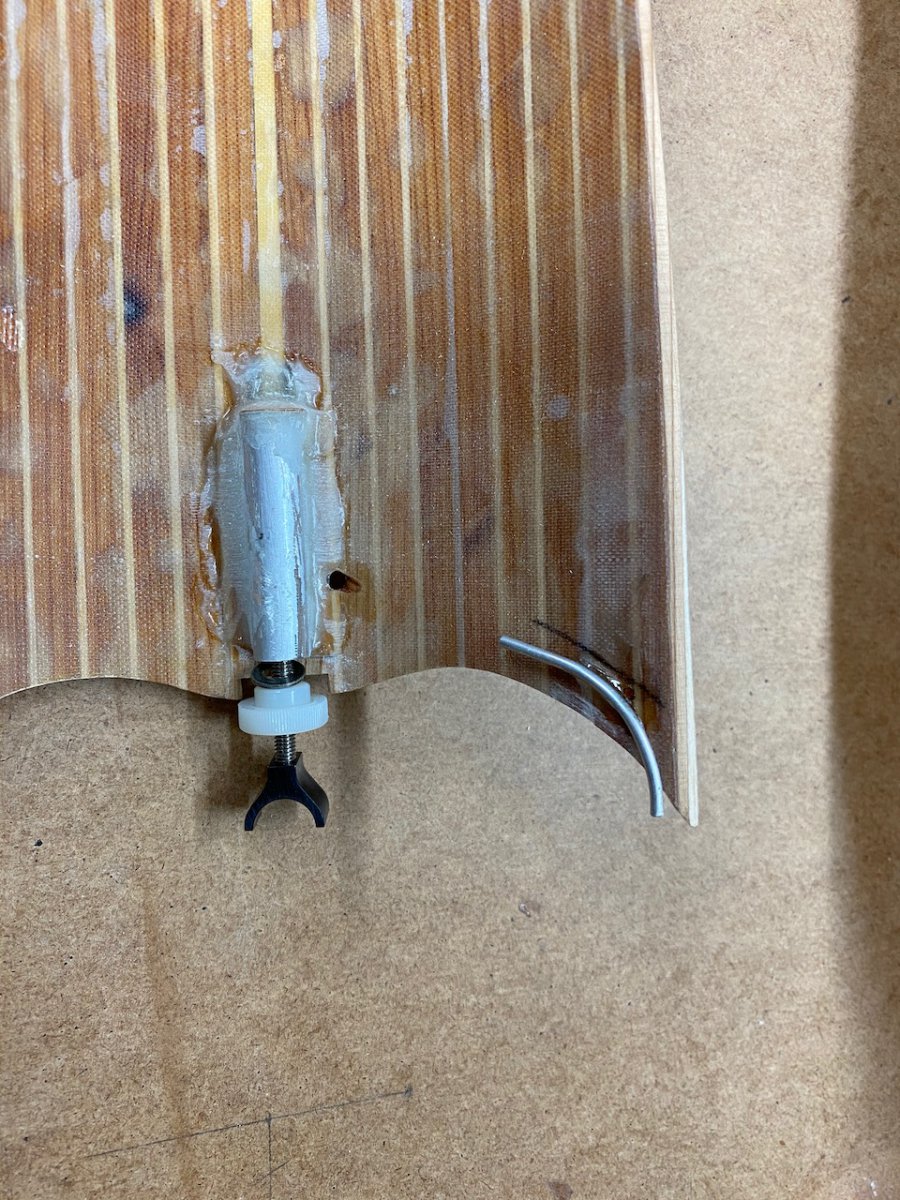

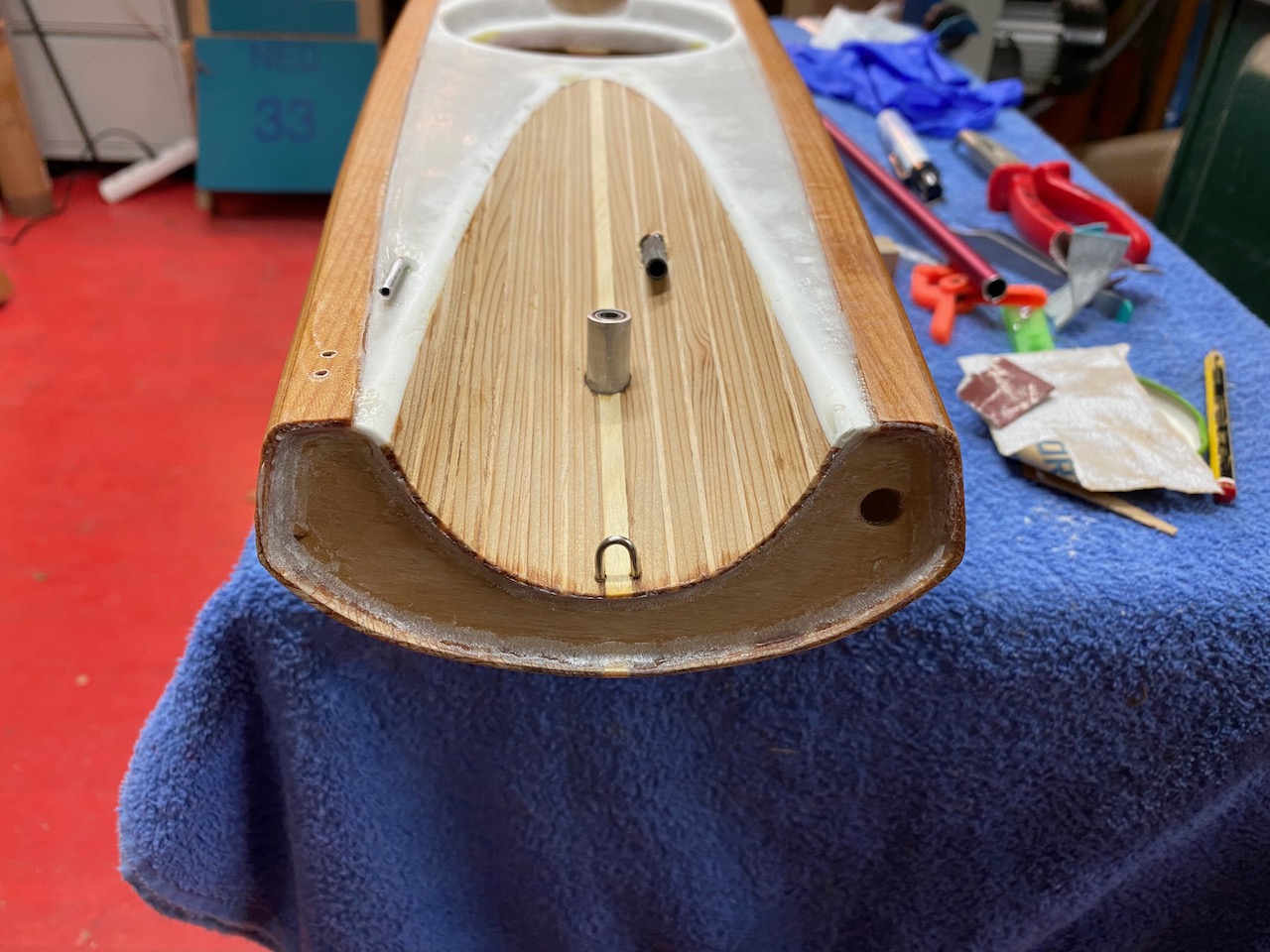

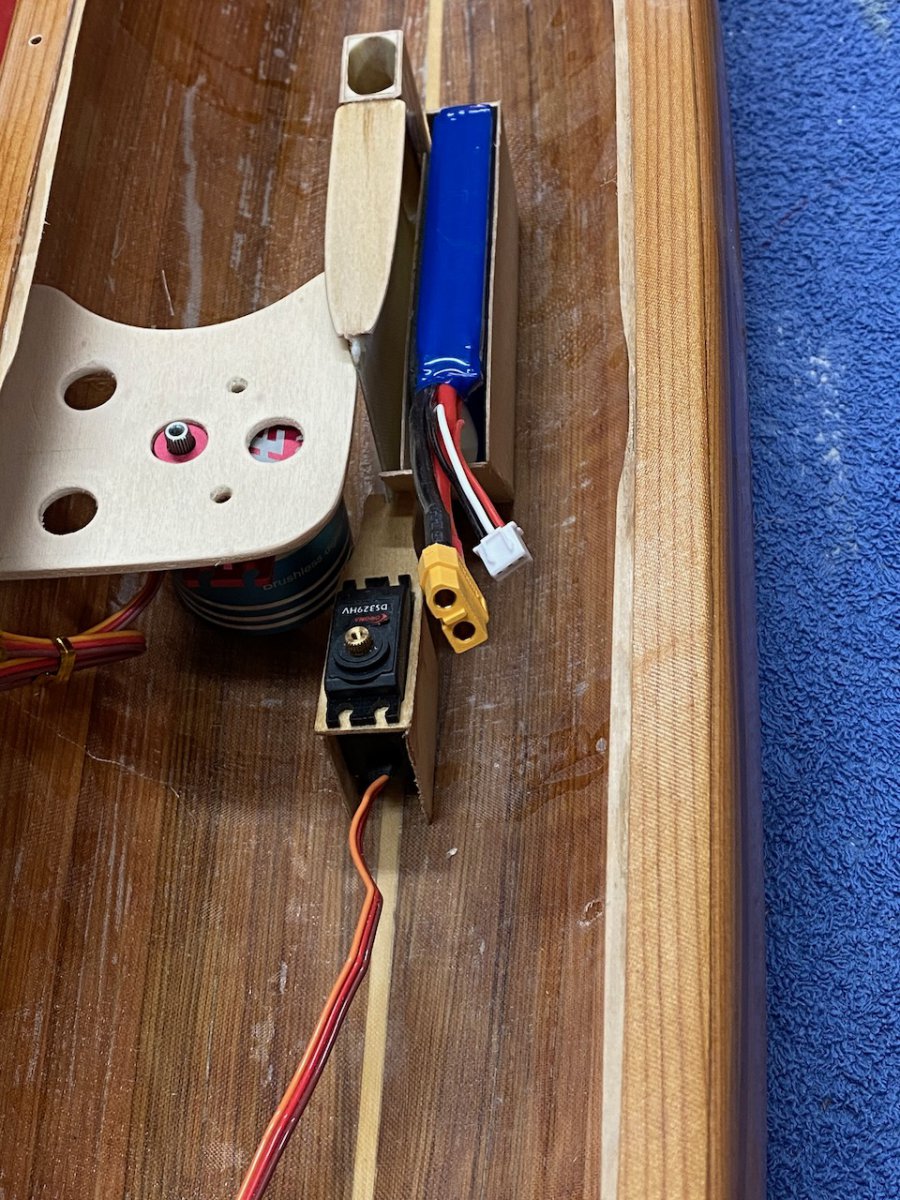

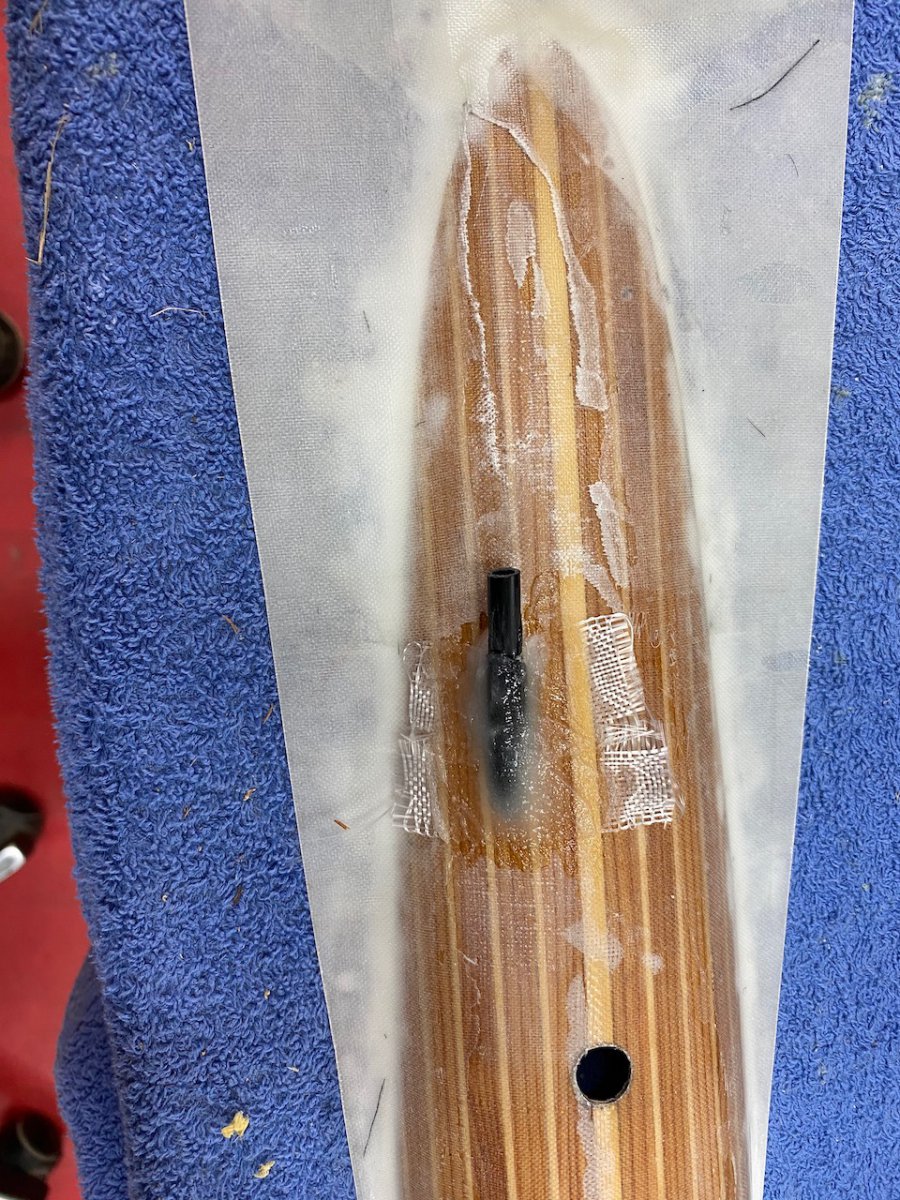

    gisteren de gangboorden en het voordek passend gemaakt. later de gangboorden in de epoxy gezet, met een smal reepje glasvezel over de rand heen. Geeft wat 'botsbestendigheid'. voordek past mooi, al zeg ik het zelf.
    vandaag hopelijk de flens van 0,8mm triplex onder het gangboord plakken. daar worden voor- en achterdek dan op gelijmd.


    Bijgevoegde bestanden:

    Ard, wim bakker en Bert V vinden dit leuk.
  2. Krekel

    Krekel

    Lid geworden:
    9 mei 2020
    Berichten:
    6
    Locatie:
    Hilversum
    Ik ben nieuw in dit wereldje en heb 'blanco' een rg65 Goth gebouwd. Daarbij de bulb netjes in het hart van de vin geplaatst (massa). Gaat de boot niet raar reageren als het gewicht uit het centrum van de vin hangt?

    Hay, eindelijk de tijd genomen je bouwverslag eens helemaal te lezen. Snap nu hoe het er zo fraai uit kan zien.

  3. Hay

    Hay

    Lid geworden:
    11 dec 2010
    Berichten:
    469
    Locatie:
    Muiden
    Ha, leuk Hans. Ja, het wordt wel aardig denk ik
    De bulb kun je iets schuiven zonder dat de torsie te gekke dingen gaat doen. sommige ontwerpers denken zelfs dat een klein beetje torsie in de vin een lift effect heeft. Met de moderne inzichten in de IOM (vin en mast vrij ver naar achter en relatief veel volume voorin) ontkom je er bijna niet aan om de bulb met zijn zwaartepunt iets naar voren te schuiven. Anders gaat je schip achterover hellen. tot nu toe lijkt dat in ieder geval niet langzamer te zijn.

  4. Krekel

    Krekel

    Lid geworden:
    9 mei 2020
    Berichten:
    6
    Locatie:
    Hilversum
    Dan zal ik die vin, die ik voor je als oefening wilde maken, dus ook nog voldoende torsiestijf moeten zien te krijgen.
    En als we het er toch over hebben, wat zijn de afmetingen?

  5. Hay

    Hay

    Lid geworden:
    11 dec 2010
    Berichten:
    469
    Locatie:
    Muiden
    Dat is nog eens een mooie oefening!!!

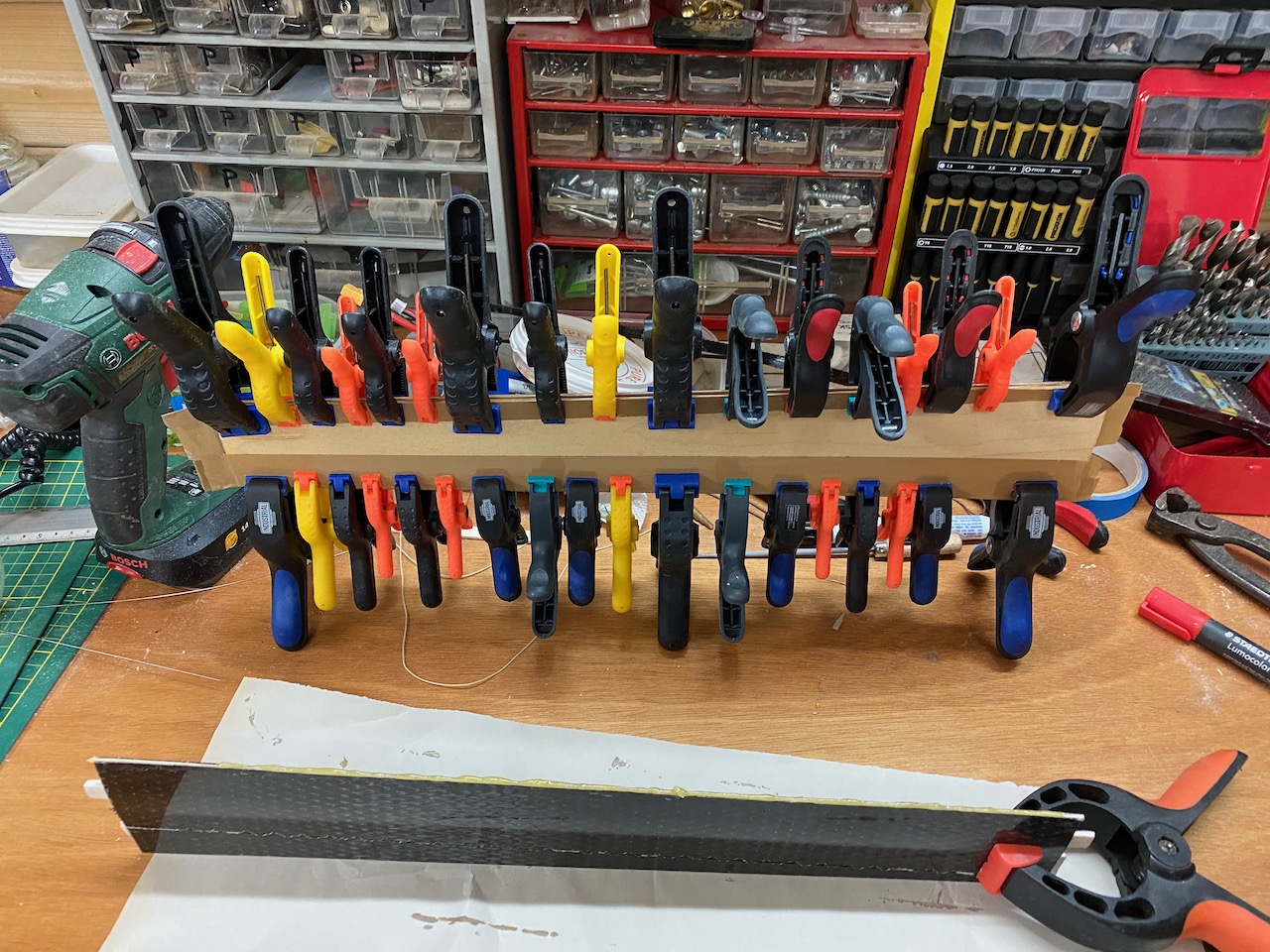

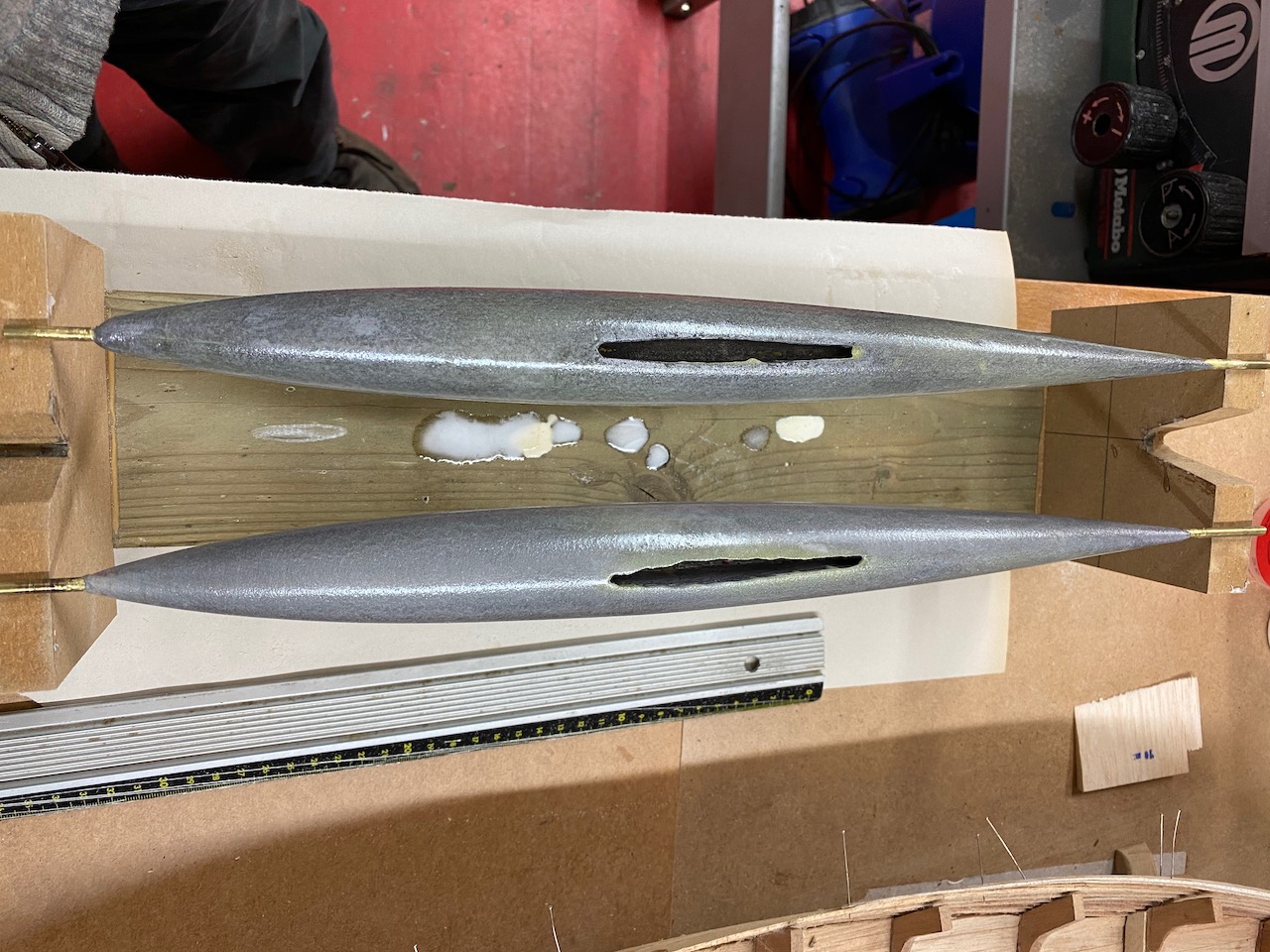

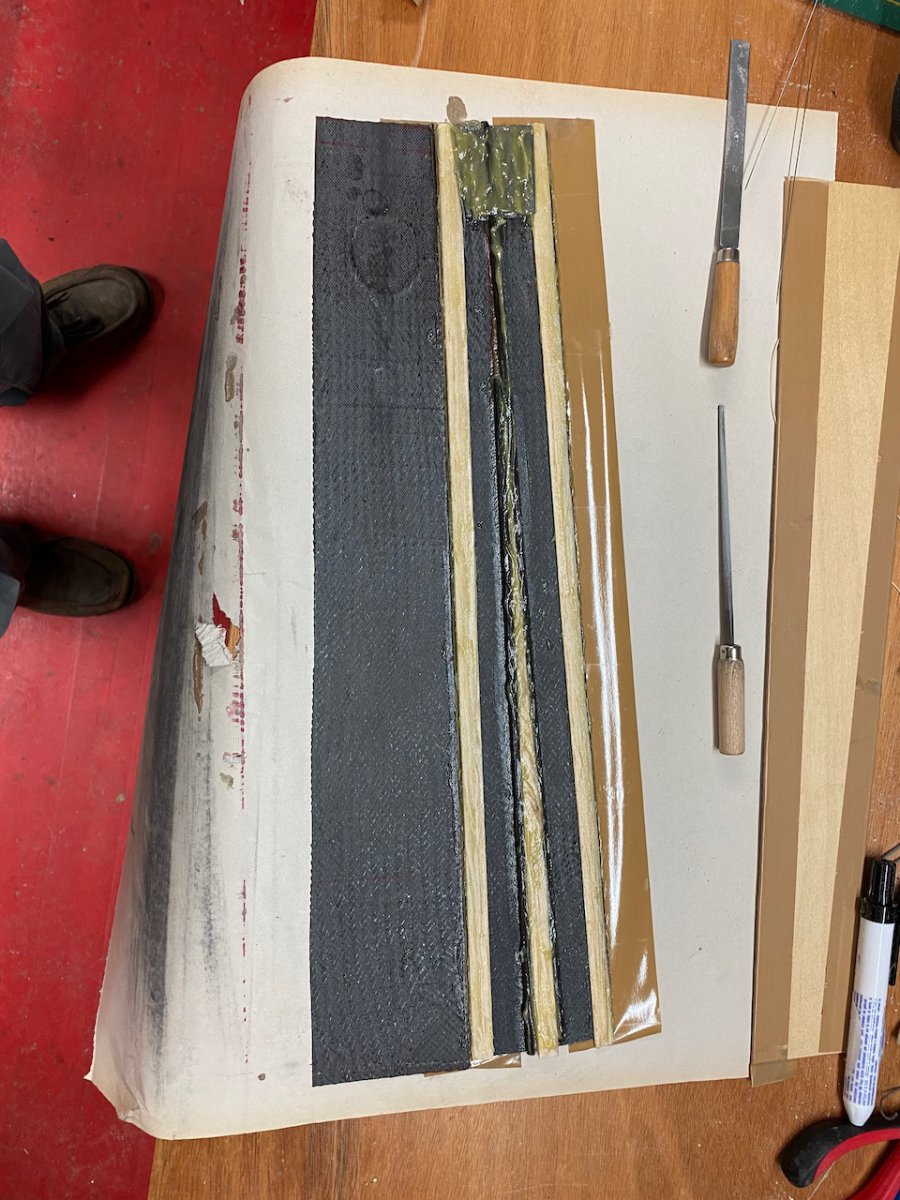

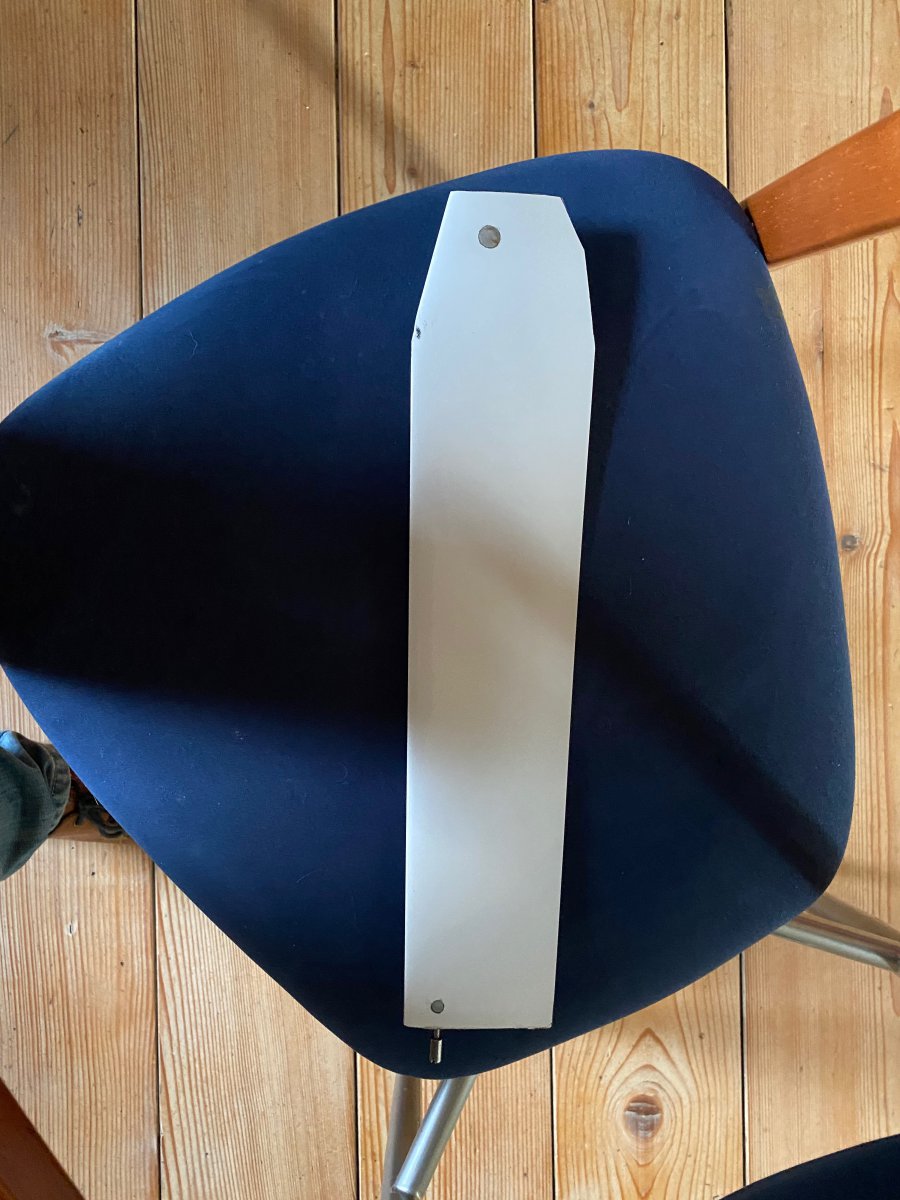

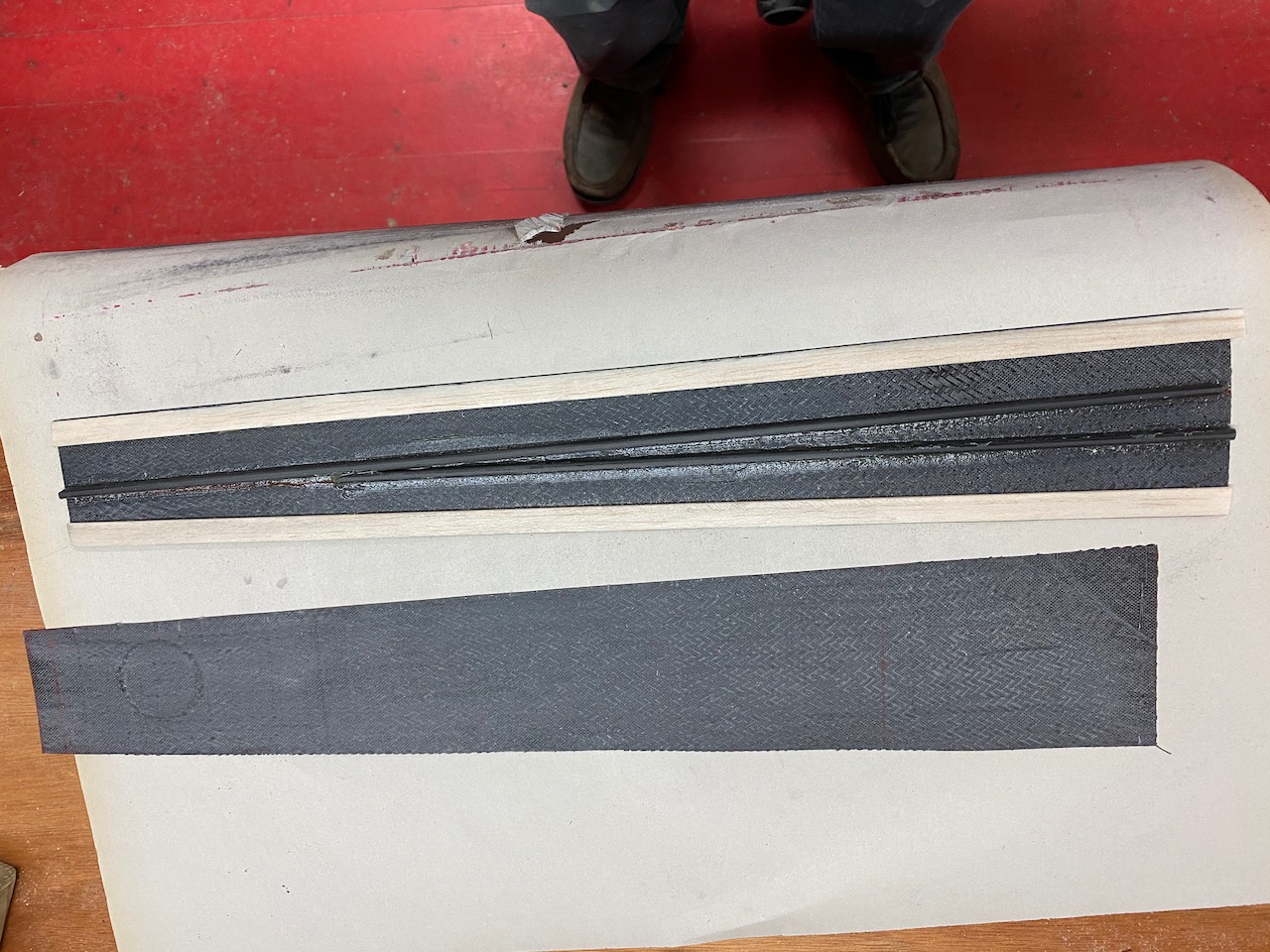

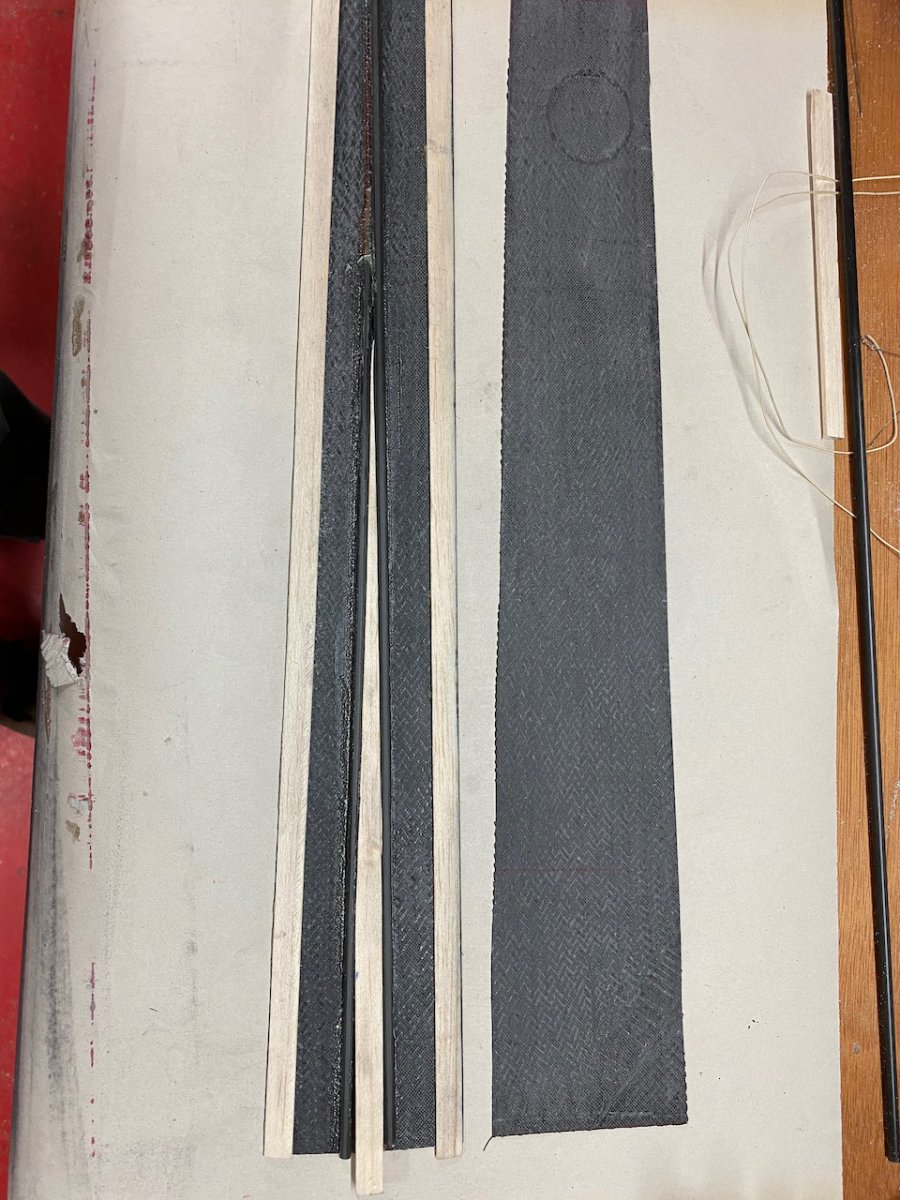

    meestal zijn ze 6-7% en een mooie smalle (waar ik grote interesse in heb) is boven 8 cm en onder 6. Dan heb je een dikte van 5-6 mm boven en 4-5 mm onder. De totale lengte is rond de 43-44 cm, waarvan ongeveer 2 cm in de kiel verdwijnen en 7-8 in de kielkast. De totale diepgang mag max 42 cm zijn. hiervan is max 6 cm romp (maar daarin loopt de vin door) en de onderste 3-4 cm zijn bulb (afhankelijk van het model van de bulb) dan heb je ongeveer 32 cm aan kielvin als exposed oppervlak. het stuk dat de romp in gaat is vaak wat versmald, maar dat is niet noodzakelijk. de foto is van de vin die ik net pas heb gemaakt voor mijn ellipsis. de koelbout aan de onderkant zit vrij ver voorin de vin, maar gaat door het zwaartepunt van de bulb. dat ligt dus vóór het midden van de kielvin, zelfs voor het punt van maximale camber. toch valt de torsie enorm mee. de vin is er stijf genoeg voor om dat op te vangen. Bij het lamineren wordt daarom vaak longitudinaal carbon gecombineerd met diagonaal carbon.
    Ik ben erg benieuwd Hans!!!


    Bijgevoegde bestanden:

  6. wim bakker

    wim bakker

    Lid geworden:
    13 mrt 2006
    Berichten:
    501
    Locatie:
    Almere
    Hay
    Zijn er nog vorderingen in het bouwproces?

  7. Hay

    Hay

    Lid geworden:
    11 dec 2010
    Berichten:
    469
    Locatie:
    Muiden
    Hoi Wim,

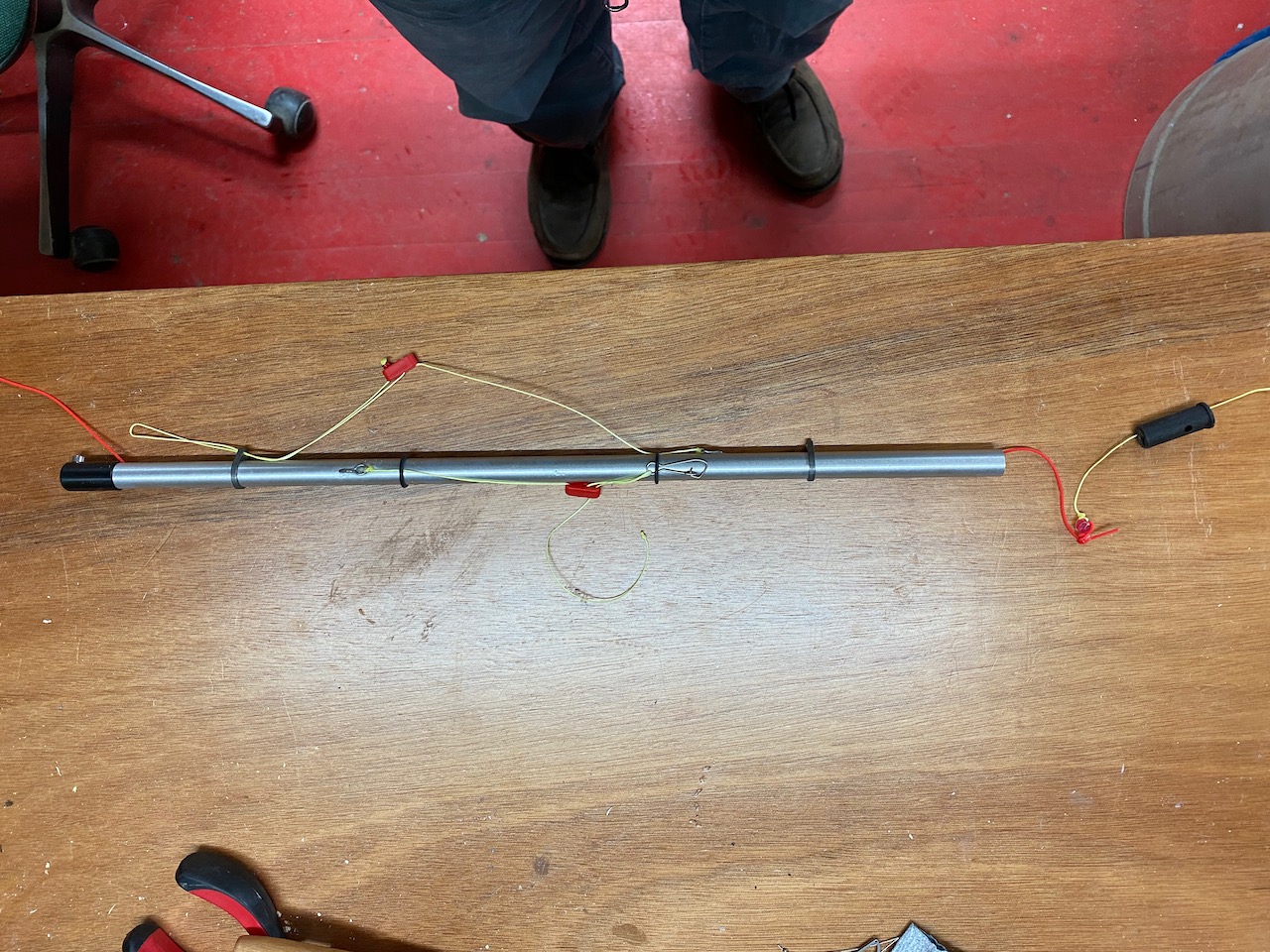

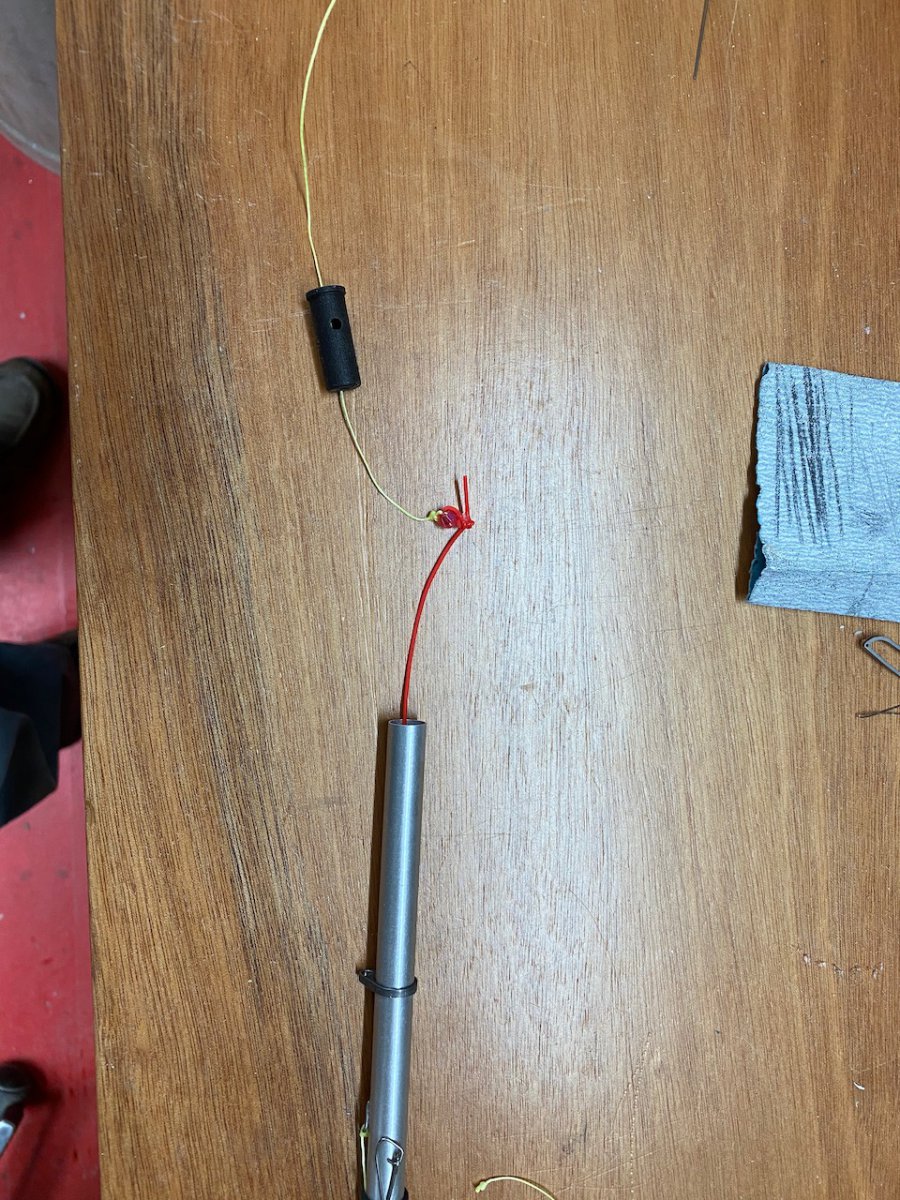

    De Slice heeft even stil gelegen. Heb toch nog wel een en ander moeten doen aan de tuigjes voor de Ellipsis, en ben nu ook druk met het maken van carbon masten en gieken voor mijn Marblehead. Ook is het 'gewone werk" inmiddels weer opgestart, zodat de modelbouw iets minder tijd toebedeeld krijgt.
    Maar het komt zeker goed met die Slice!

  8. Krekel

    Krekel

    Lid geworden:
    9 mei 2020
    Berichten:
    6
    Locatie:
    Hilversum
    Vergeet je niet te zeilen....

  9. Hay

    Hay

    Lid geworden:
    11 dec 2010
    Berichten:
    469
    Locatie:
    Muiden
    dat is ook wel een van de redenen Hans o_O

  10. wim bakker

    wim bakker

    Lid geworden:
    13 mrt 2006
    Berichten:
    501
    Locatie:
    Almere
    Keuzes maken.......

  11. Krekel

    Krekel

    Lid geworden:
    9 mei 2020
    Berichten:
    6
    Locatie:
    Hilversum
    Of wekelijks (?) een vast tijdstip in je agenda zetten. Voorkomt keuzes

  12. Hay

    Hay

    Lid geworden:
    11 dec 2010
    Berichten:
    469
    Locatie:
    Muiden
    Zo, ben weer begonnen!
    Eerst het hok maar eens opgeruimd, want dat begon echt nodig te worden. Vervolgens mijn uitlijn-jig nog wat aangepast en een mooi statief voor mijn laser gescoord op marktplaats.

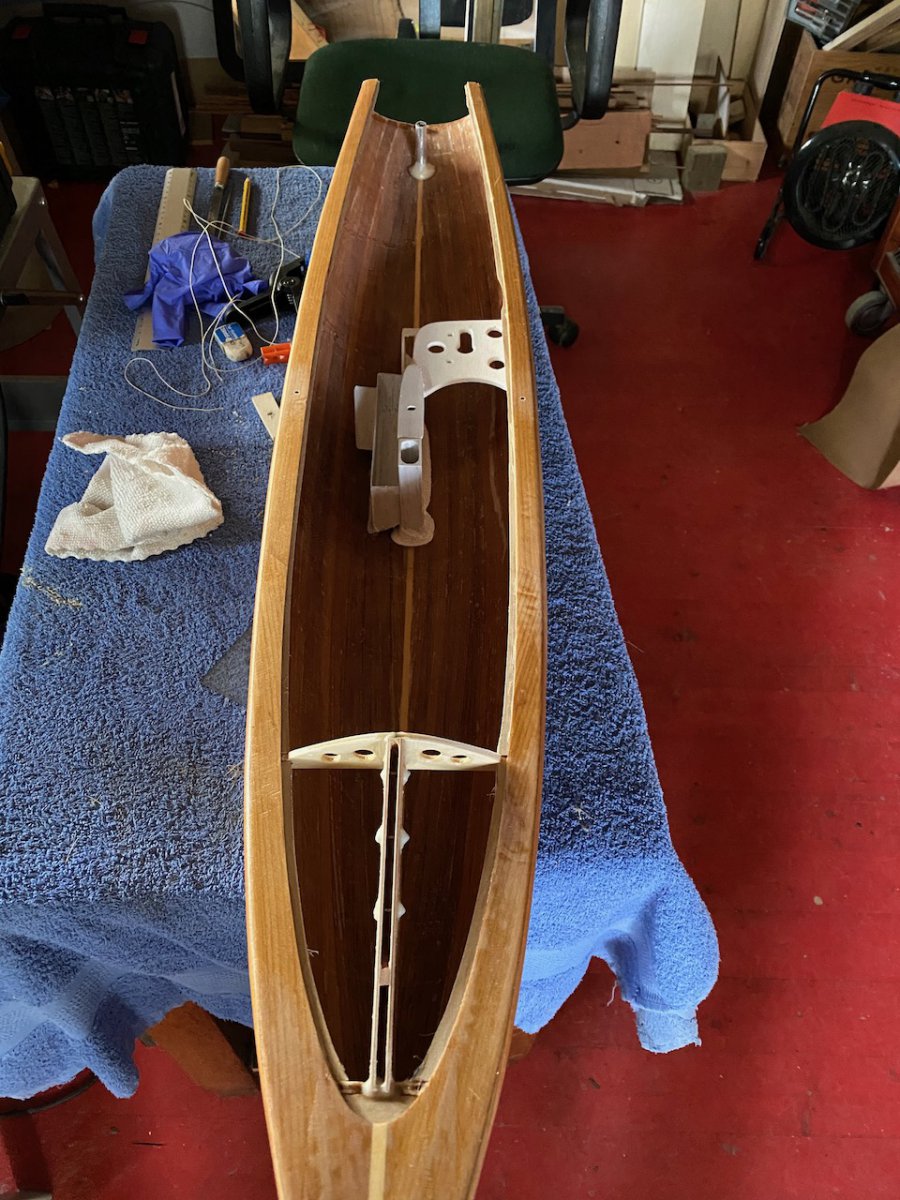

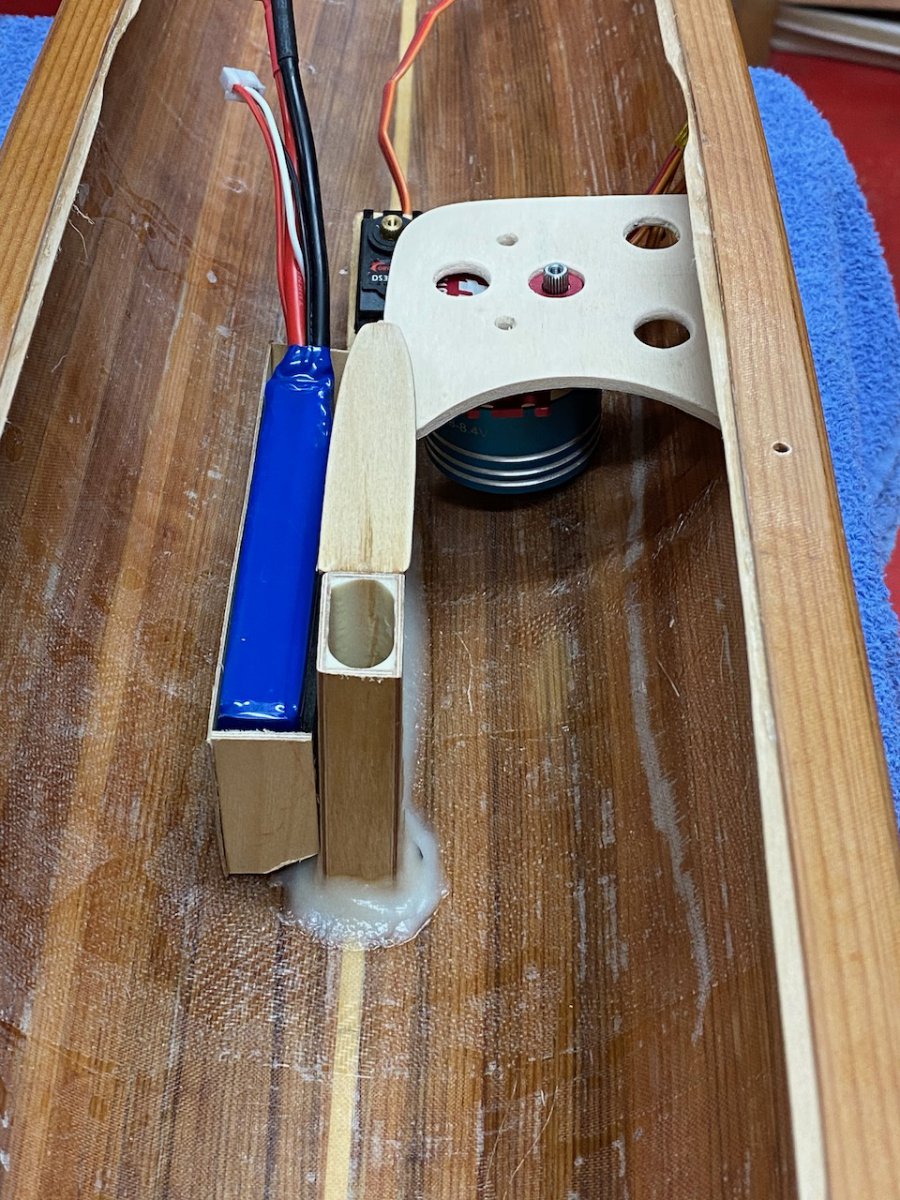

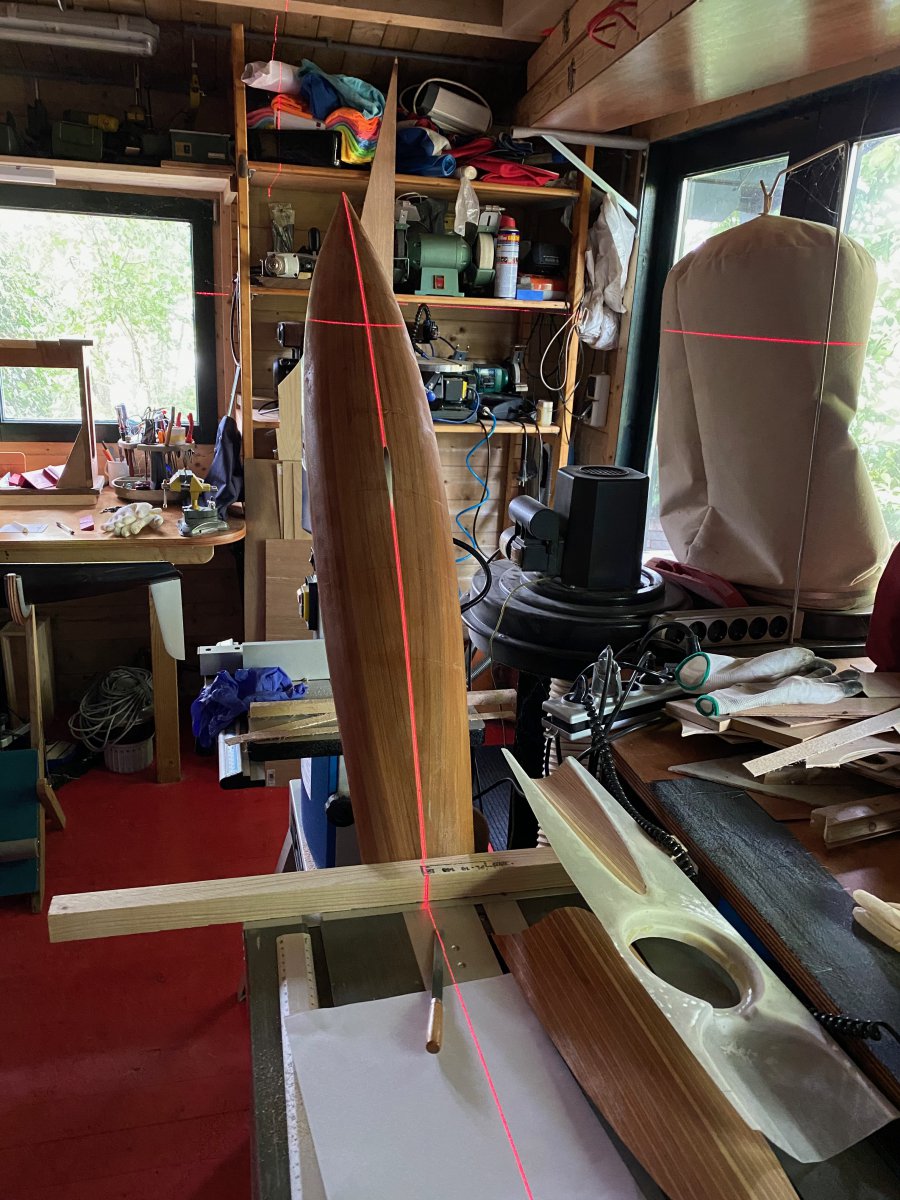

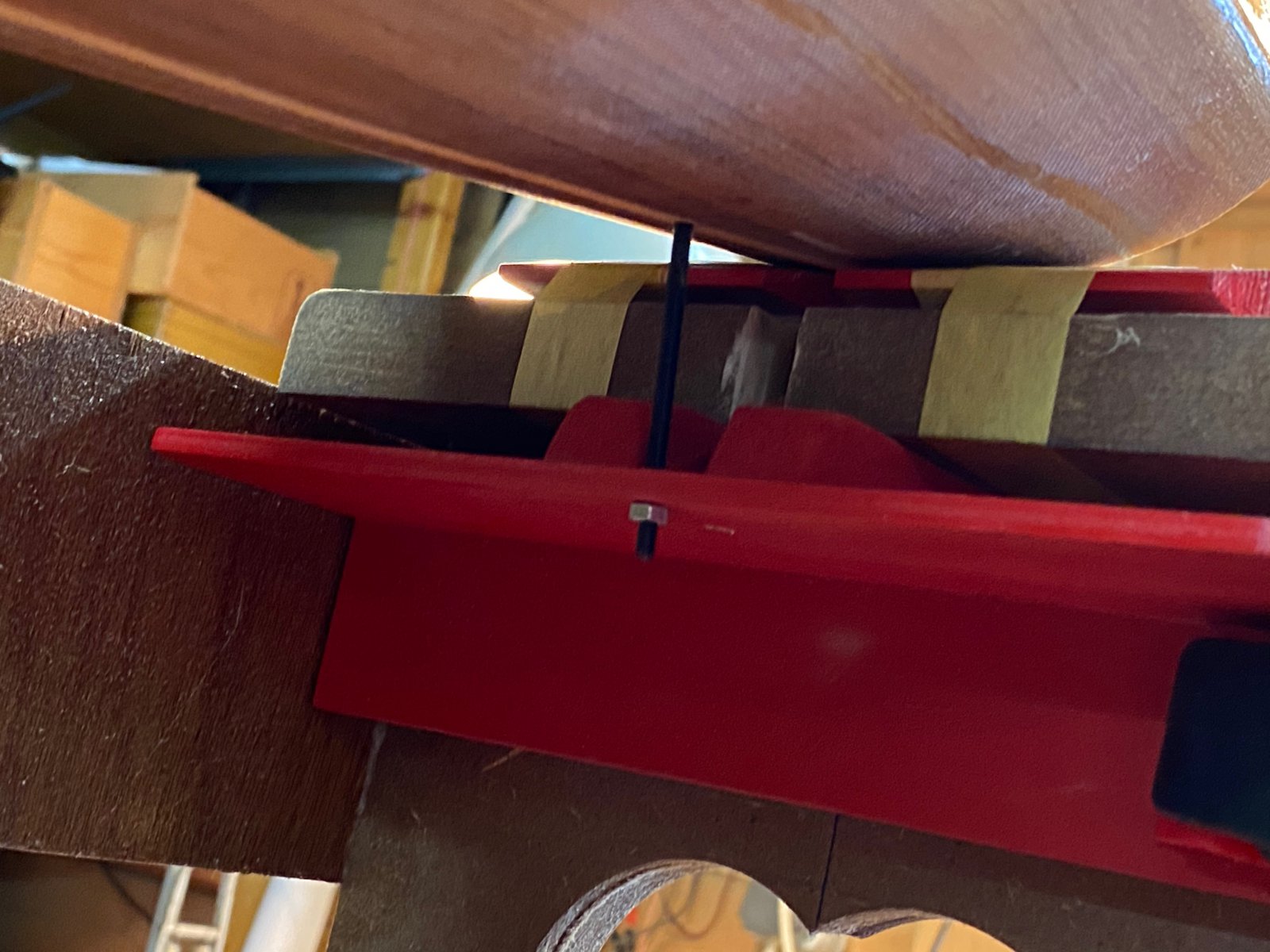

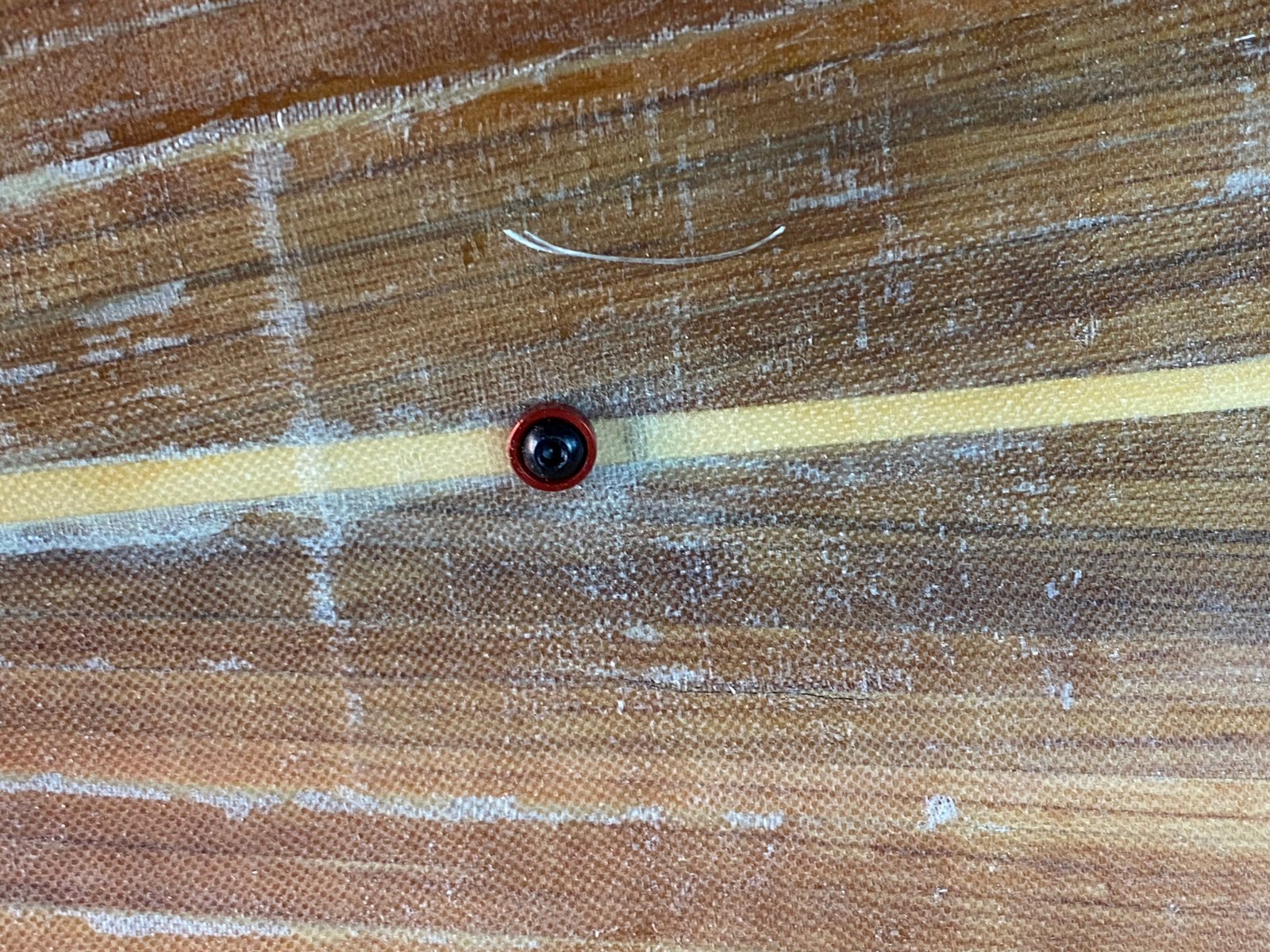

    Ik had al een kielkast gemaakt, maar die was voor mijn gevoel nog niet dik/sterk genoeg. daar dus nog een paar laagjes 50g doek aan toegevoegd. vervolgens de sleuf voor de kielvin in de romp gemaakt (ik blijf het eng vinden). meteen het gat voor de roerkoning geboord. dat ligt dan mooi op dezelfde centrale (laser) lijn. Ik heb nu een boutje door dat roergat en dit gaat weer door het hulpstuk voor de roer-uitlijning. daarmee staat de romp mooi gefixeerd op de jig. Dat maakt het weer gemakkelijker om de kielvin precies in het midden uit te lijnen. Daarna vast gezet met dikke epoxy, en nu vooral 24 uur niet aan komen. Dit is in mijn ogen een van de belangrijkste acties in de bouw. als die kiel er niet exact onder zit, krijg je nooit een mooi vaargedrag.


    Bijgevoegde bestanden:

    Zeiler en Bert V vinden dit leuk.
  13. wim bakker

    wim bakker

    Lid geworden:
    13 mrt 2006
    Berichten:
    501
    Locatie:
    Almere
    Mooi dat je het weer opgepakt hebt Hay!
